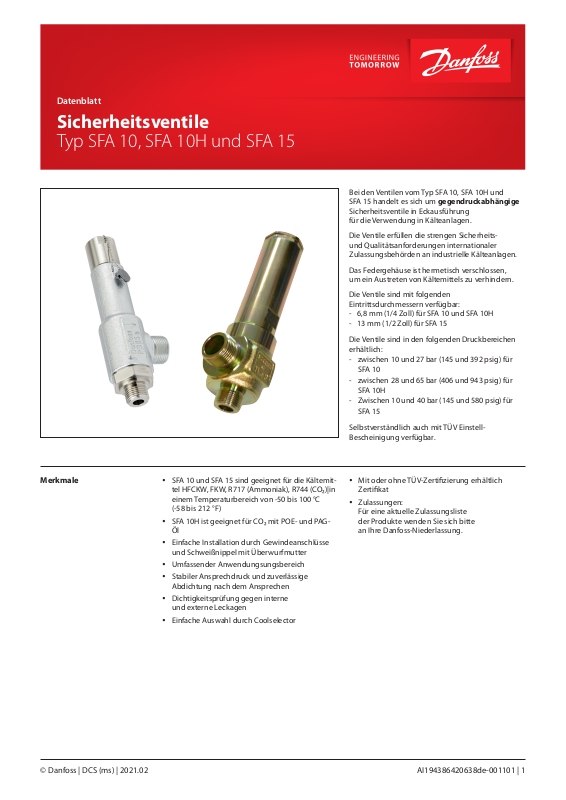

Danfoss SFA 10, SFA 10H, SFA 15 Data sheet [de]

Datenblatt
Sicherheitsventile
Typ SFA 10, SFA 10H und SFA 15
Bei den Ventilen vom Typ SFA 10, SFA 10H und SFA 15 handelt es sich um gegendruckabhängige Sicherheitsventile in Eckausführung für die Verwendung in Kälteanlagen.
Die Ventile erfüllen die strengen Sicherheits­und Qualitätsanforderungen internationaler Zulassungsbehörden an industrielle Kälteanlagen.
Das Federgehäuse ist hermetisch verschlossen, um ein Austreten von Kältemittels zu verhindern.
Die Ventile sind mit folgenden Eintrittsdurchmessern verfügbar:
- 6,8 mm (1/4 Zoll) für SFA 10 und SFA 10H
- 13 mm (1/2 Zoll) für SFA 15
Die Ventile sind in den folgenden Druckbereichen erhältlich:
- zwischen 10 und 27 bar (145 und 392 psig) für SFA 10
- zwischen 28 und 65 bar (406 und 943 psig) für SFA 10H
- Zwischen 10 und 40 bar (145 und 580 psig) für
SFA 15
Selbstverständlich auch mit TÜV Einstell­Bescheinigung verfügbar.
Merkmale
y SFA 10 und SFA 15 sind geeignet für die Kältemit-
tel HFCKW, FKW, R717 (Ammoniak), R744 (CO₂)|in einem Temperaturbereich von -50 bis 100 °C (-58 bis 212 °F)
y SFA 10H ist geeignet für CO₂ mit POE- und PAG-
Öl
y Einfache Installation durch Gewindeanschlüsse
Abdichtung nach dem Ansprechen y Dichtigkeitsprüfung gegen interne
und externe Leckagen y Einfache Auswahl durch Coolselector
y Mit oder ohne TÜV-Zertifizierung erhältlich
Zertifikat
y Zulassungen:
Für eine aktuelle Zulassungsliste der Produkte wenden Sie sich bitte an Ihre Danfoss-Niederlassung.
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 1
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Technische Daten y Kältemittel
SFA 10 und SFA 15 sind mit einem CR-O-Ring
ausgestattet und geeignet für die Kältemittel
HFCKW, FKW, R717 (Ammoniak), R744 (CO₂) in
einem Temperaturbereich von -50 bis 100 °C
(-58 bis 212 °F) und Druckeinstellung nicht unter
-30 °C (-22 °F) Sättigungstemperatur.
SFA 10H ist mit EPDM-O-Ring ausgestattet und
nur geeignet für CO₂ mit POE- und PAG-Öl in
einem Temperaturbereich von -50 bis 100 °C (-58
bis 212 °F).
Die Verwendung mit brennbaren
Kohlenwasserstoffen ist nicht freigegeben!
Für weitere Informationen wenden Sie sich bitte
an Ihren Ansprechpartner von Danfoss vor Ort.
Für SFA 10 und SFA 15 mit CR-O-Ring:
Bei statischen Temperaturen unter -30 °C (-22 °F)
wird der O-Ring härter und die vollständige Dich-
tigkeit des Ventils kann nicht mehr gewährleistet
werden. Bei über -30 °C (-22 °F) wird der O-Ring
wieder weich und voll funktionsfähig.
Hinweis für R744 (CO₂)! Aufgrund der vorstehen-
den Gegebenheiten beträgt die Mindestdruck-
einstellung für ein ordnungsgemäß funktionie-
rendes Ventil bei R744 (CO₂) 27 bar (392 psig),
damit die korrekte Ventilfunktion im Fall einer
plötzlichen Entlastung gewährleistet werden
kann.
Bei statischen Temperaturen über 60 °C (140 °F)
wird die Lebensdauer des CR-O-Rings allmählich
reduziert und das Ventil muss häufiger gewartet
werden.
Falls die Ventile der SVA Baureihe
angesprochen haben, befolgen Sie bitte
die Anweisungen unserer Installationsanleitung.
y Druck
Verfügbare Druckbereiche:
SFA 10: 10-65 bar (145-943 psig) SFA 15: 10-40 bar (145-580 psig) Für weitere Informationen wenden Sie sich bitte an Ihren Ansprechpartner von Danfoss vor Ort.
Wichtiger Hinweis: Das SFA-Sicherheitsventil ist gegendruckabhängig (ist der Gegendruck höher als der Umgebungsdruck, ist auch der Öffnungsdruck höher als die angegebene Druckeinstellung).
y Druckeinstellung
Der Betriebsüberdruck der Anlage sollte mindestens 15 % unter der Druckeinstellung liegen und der vorgelagerte Druckverlust weniger als 3 % der Druckeinstellung des Ventils betragen. Dies gewährleistet eine perfekte Abdichtung des Sicherheitsventils, nachdem es aktiviert wurde.
y Besondere (zu vermeidende) Bedingungen
wie zum Beispiel Schwingungen oder ein oszillierender Druck können eine größere Differenz zwischen dem Betriebsdruck und dem Schließdruck erforderlich machen.
2 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Konstruktion
Druckgeräterichtlinie (PED)
Die SFA-Ventile sind gemäß den europäischen Vorgaben, die in der Druckgeräterichtlinie spezifiziert sind, zugelassen und verfügen über eine CE-Kennzeichnung. Für weitere Informationen/Einschränkungen beachten Sie die Installationsanleitung.
p + 10 %
Öffnungsdruck
Eingestellter
Ansprechdruck p
Schließdruck
p - 10 %
Betriebsdruck
0 100 % Öffnungsgrad
Die Ventile vom Typ SFA wurden als direkt belastete Sicherheitsventile entwickelt und sind speziell für Kälteanwendungen konzipiert. Wenn der Druck über den eingestellten Ansprechdruck p ansteigt, beginnt das Sicherheitsventil langsam zu öffnen, um den Austritt von Kältemittel zu minimieren.
SFA 10 / SFA 10H SFA 15
Nennweite 6,8 mm (1/4 Zoll) 13 mm (0,512 Zoll) Klassifiziert für: Fluidgruppe I Kategorie IV
Wenn der Druck weiter steigt, öffnet das Ventil vollständig. Das Sicherheitsventil ist voll geöffnet, bevor der Druck 10 % über den eingestellten Ansprechdruck steigt, und voll geschlossen, bevor der Druck 10 % unter die Druckeinstellung fällt.
Anschlüsse
Erhältlich mit folgenden Anschlüssen:
y T-Rohraußengewinde, (ISO 228/1) y Schweißnippel, Austritt (EN 10220) y NPT-Außengewinde (ANSI/ASME B1.20.1)
nur SFA 10(H)
Gehäuse
Hergestellt aus speziell für den Tieftemperatur­betrieb zugelassenem Stahl. Spindel, Kegel und Sitz sind aus Edelstahl, um einen präzisen Betrieb auch unter ungewöhnlichen Bedingungen zu gewährleis­ten. Die Dichtung des Ventilkegels besteht aus einer speziellen Chloropren (Neopren)-Mischung.
Installation
Damit das Sicherheitsventil exakt arbeiten kann, muss es so eingebaut werden, dass das Federge­häuse nach oben zeigt. Nach der Installation des Ventils muss der Einfluss von statischer, dynamischer und thermischer Belastung vermieden werden.
Bei der Herstellung der Dichtfläche wurde höchster Wert auf Präzision gelegt. Die Dichtung kann jedoch beschädigt werden, wenn Schmutz aus dem Rohrleitungssystem in das Ventil gelangt.
Es wird empfohlen, die Sicherheitsventile mit einem ölgefüllten U-Rohr anzuschließen, damit kein Schmutz in das Ventil eindringen kann.
In extremen Umgebungen wird stattdessen die Verwendung eines Ventils mit Balg empfohlen, um das Ventil gegen mit Schmutzpartikeln verunreinigtes Kältemittel zu schützen.
Es wird auch empfohlen, die Ventile paarweise zusammen mit den Doppelabsperrventilen vom Typ DSV10, DSV1 oder DSV2 zu installieren. Weitere Informationen finden Sie im Datenblatt der DSV-Ventile.
Neukalibrierung/Wartung
In bestimmten Ländern wird von den Behörden verlangt, dass die Ventile mindestens ein Mal jährlich überprüft werden (siehe Bestimmungen vor Ort).
Regelung/Kennzeichnung
Die Ventile werden nach der Druckeinstellung bei Danfoss versiegelt. Danfoss kann daher nur dann einen ordnungsgemäßen Betrieb gewährleisten, wenn die Versiegelung unbeschädigt bleibt.
Alle Ventile sind mit einem Metallschild mit folgenden Angaben versehen:
- Durchflussquerschnitt
- Eingestellter Ansprechdruck
- Herstellungsdatum
- Produktionsnummer
- Zugelassener Typcode
Transport /Handhabung
Die Ventile haben spezielle Schutzkappen und werden in eigens dafür angefertigten Transportkartons versendet.
Es ist wichtig zu beachten, dass die Kappen bis zur Montage auf dem Ventil bleiben.
Um einen exakten und präzisen Betrieb sicherzustellen, muss das Ventil sorgfältig gehandhabt werden.
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 3
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Leistung
Die Bauweise des Sicherheitsventils wurde vom TÜV geprüft und zugelassen. Diese Prüfung umfasst die Ventilfunktion sowie die Messung der Abblasleistung, die anhand der Kurven und Tabellen
Wenn beispielsweise Gegendruck oder überhitztes Gas berücksichtigt werden müssen, können die Formeln oder das Computerprogramm von
Danfoss (Coolselector2) verwendet werden. auf den folgenden Seiten dargestellt wird. Die Werte in der Tabelle basieren auf gesättigtem Gas.
Tabelle 1
Ventil
SFA 10 SFA 10H
SFA 15
Nennweite Durchfluss-
Eintritt Austritt
10 mm 15 mm 6,8 mm 36,3 mm²
3
/
Zoll ½ Zoll 0,268 Zoll 0,056 Zoll² 0,048 Zoll²
8
15 mm 20 mm 13 mm 133 mm²
½ Zoll ¾ Zoll 0,512 Zoll 0,206 Zoll² 0,150 Zoll²
querschnitt
d
o
Durchfluss-
fläche
A
0
Abgeleiteter
Entlastungskoeffizient
K
dr
0,85
0,73
Durchflussareal des
Sicherheitsventils
Die Abblasleistung der Sicherheitsventile basiert auf IS0 4126-1/EN 1313 6.
qm = 0,2883 × C × A0 × Kdr × Kb √
v
p
qm Entlastungsleistung (kg/h) C Entladefunktion je nach Kältemittel (κ) siehe Tabelle 2 (-). A0 Durchflussbereich des Sicherheitsventils (mm²) K
Heruntergeregelter Entladekoeffizient (Kdr = Kd × 0,9), (Kdr wird vom TÜV zuerkannt), siehe Tabelle 1 (-).
dr
Kb Korrekturfaktor bei unterkritischem Durchfluss (-) Kb = 1,0 wenn der Gegendruck ca. 0,5 × niedriger ist als der Entlastungsdruck (Pb < 0,5 × p)
Für alle SFA-Sicherheitsventile gilt Kb = 1,0
v Spezifisches Dampfvolumen unter Ansprechdruck des Ventils p (m³/kg) p
Ansprechdruckeinstellung, der voreingestellte Druck, bei dem ein Sicherheitsventil im Betrieb zu
set
öffnen beginnt (p
p
Umgebungsdruck (1 bar)
atm
p Entlastungsdruck, p = p
ist auf dem Metallschild auf dem Sicherheitsventil angegeben) (bar gauge)
set
× 1,1 + P
set
(bar absolut)
atm
Weitere Angaben in den oben genannten Normen ISO bzw. EN.
A0 × K
dr
30,9 mm²
97 mm²
Tabelle 2. Eigenschaften von Kältemitteln
Kältemittel
R22 1,17 2,54 R134a 1,12 2,50 R404A 1,12 2,49 R410A 1,17 2,54 R717 (Ammoniak) 1,31 2,64 R744 (CO₂) 1,30 2,63 Luft 1,40 2,70
Isentropen-
exponent
κ
Entlastungs-
funktion
C
4 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
0
200
400
600
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
3400
10 15 20 25 30 35 40 45 50 55 60 65
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Leistung
Leistung kg/h
SFA 10 und SFA 10H
R134a
R410A
R717
SFA 10 SFA 10H
R744 (CO₂)
Luft (20 °C)
bar
Eingestellter Ansprechdruck
Leistung
Eingestellter Ansprechdruck
SFA 10 und SFA 10H
10 bar 145 psig
15 bar 218 psig
20 bar 290 psig
25 bar 363 psig
30 bar 392 psig
35 bar 145 psig
40 bar 218 psig
45 bar 290 psig
© Danfoss | DCS (ms) | 2021.02
50 bar 363 psig
55 bar 392 psig
60 bar 363 psig
65 bar 392 psig
q
m
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
R134a R410A R717 R744 (CO₂) Luft (20 °C)
595.1
22.0
889.0
32.9
1208
44.7
1567
58.0
533.4
19.7
791.2
29.3
1064
39.4
1359
50.3
248.3
9.2
361.7
13.4
476.8
17.6
593.9
22.0
453.2
16.8
662.7
24.5
877.6
32.5
1099
40.7
1299
48.1
1535
56.9
1784
66.1
2050
75.9
2341
86.7
2668
98.8
2994
110.9
3115
115.4
315.3
11.7
460.5
17.0
605.8
22.4
751.0
27.8
875.1
32.4
1017
37.7
1159
42.9
1301
48.2
1442
53.4
1584
58.7
1756
65.0
1868
69.2
AI194386420638de-001101 | 5
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Leistung
Leistung
SFA 15
R404A
R134a
Eingestellter Ansprechdruck
R22 R410A
R744 (CO₂)
Luft (20 °C)
R717
bar
Leistung
Eingestellter Ansprechdruck
SFA 15
10 bar 145 psig
15 bar 218 psig
20 bar 290 psig
25 bar 363 psig
30 bar 435 psig
35 bar 508 psig
40 bar 580 psig
q
m
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
kg/h lb/min
R22 R134a R404A R410A R717 R744 (CO₂) Luft (20 °C)
1749
64
2592
95
3471
128
4409
162
5437
200
6633
244
8104
298
1881
69
2793
103
3804
140
4921
181
6269
230
8370
308
1888
69
2842
104
3883
143
5101
187
6659
245
1652
61
2459
90
3305
121
4248
156
5250
193
6450
237
7911
291
779
29
1135
42
1492
55
1853
68
2227
82
2608
96
2989
110
1424
52
2072
76
2747
101
3441
126
4163
153
4936
181
5718
210
1003
37
1462
54
1922
71
2381
87
2841
104
3301
121
3760
138
6 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
2
1
4
29
30
10
27
31
26
12
14
13
15
21
33
32
18
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Werkstoffspezifikation SFA 10
Nr. Teil Werkstoff DIN ISO ASTM
Ventiloberteil, verlängerte
1
Ausführung
2 Ventilunterteil, SFA 10 Edelstahl, Austenit X5CrNi 18-10 AISI 304
4 O-Ring 25,07 x 2,62 CR Chloropren
10 O-Ring 6,02 x 2,62 CR
12 Untere Lagerschale Edelstahl, Austenit X8CrNiS18-9 AISI 303
13 Nadelrollen-Axialdrucklager Edelstahl
14 Obere Lagerschale Edelstahl, Austenit X8CrNiS18-9 AISI 303
15 Einstellschraube Edelstahl X5CrNi 18-10 AISI 304
18 Sicherungsmutter SFA 10 Stahl 11SMn30
21 Buchse PTFE Polystyren, hochschlagfest
26 Feder Stahl
27 Buchse SFA 10 Edelstahl X2CrNiMo17 AISI 316L
29 Regelkegel für SFA 10 Edelstahl X5CrNi 18-10 AISI 304
30 O-Ring Sicherungsschraube Edelstahl X5CrNi 18-10 AISI 304
31 Spindel SFA 10 Edelstahl X5CrNi 18-10 AISI 304
32 O-Ring 19,30 x 2,40 Chloropren
33 Kappe SFA 10 Edelstahl X5CrNi 18-10 AISI 304
Stahl, Kohlefaser P285QH
SFA 10 Chloropren SFA 10H EPDM
SUS304-JIS G4305 G102Cr18Mo-GB/T3086
AISI 304
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 7
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Werkstoffspezifikation SFA 15
Nr. Teil Werkstoff DIN ISO ASTM
1 Kennzeichnungsschild Edelstahl
2 Verschlussschraube Stahl
3 Dichtung
5 Feder Stahl Klasse C, DIN 17223
8 Stift Stahl 94 ELFORZ
9 Dichtung
11 Haltering Edelstahl X8CrNiS 18-9 AISI 303, A276
12 Dichtung
16 Ventiloberteil Stahl
18 Ventilspindel Edelstahl X5CrNi 18-10 AISI 304, A276
20 Ventilkegel Edelstahl X8CrNiS 18-9 AISI 303, A276
21 Stahlkugel Stahl
22 Kegeldichtung Ventil Chloropren (Neopren)
23 Ventilsitz Edelstahl X8CrNiS 18-9 AISI 303, A276
24 Ventilgehäuse Stahl
Aluminium (asbestfreie Dichtung)
Aluminium (asbestfreie Dichtung)
Aluminium (asbestfreie Dichtung)
G20Mn5QT Alt. S235JRG2 Alt. S355J2G3
G20Mn5QT Alt. P285QH
Fe360BFN Fe510D1
LCC, A352 A284C A572-50
LCC, A352 LF2, A350
8 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
ø
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Anschlüsse
T
NPT
DIN
Typ
Größe
mm
Größe
Zoll
Eintritt Austritt
L
mm
L
Zoll
T-Rohraußengewinde, (ISO 228/1)
SFA 10 und SFA 10H 10
3
/
G ½ G ¾ 18 0,71
8
SFA 15 15 ½ G ¾ G 1 15 0,59
Typ
Größe
mm
Größe
Zoll
Eintritt Austritt
L
mm
L
Zoll
NPT-Rohraußengewinde (ANSI/ASME B 1.20.1)
SFA 10 und SFA 10H 10
Typ
Größe Größe Eintritt (mm) Eintritt (Zoll) Austritt (mm) Austritt (Zoll)
mm Zoll ØD T ØD T ØD T ØD T
3
/
NPT ½ NPT ¾ 24 0,94
8
Schweißnippel, DIN (2448)
SFA 10 und SFA 10H 10
3
/
- - - - 21,1 2,2 0.83 0.087
8
SFA 15 15 ½ 21,3 2,3 0.839 0.091 26,9 2,3 1.059 0.091
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 9
A
F
A
F
D
A
2
A1
B
SFA 10 with welding fittings
SFA 10 T
SFA 10 T
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Abmessungen und Gewichtsangaben
SFA 10(H) T und NPT SFA 10(H) ND mit Schweißnippeln
32
1.26
F A
AF
D
ØD
B
B
2 A
A2
A1
A1
41
1.61
0,95 kg
2,1 lb
AF
D
ØD
B
B
2 A
A2
A1
A1
Ventilgröße A1 A2 B ØD AF Gewicht
SFA 10 T
mm Zoll
1.5
38
54
2.13
175
6.89
SFA 10 ND
SFA 10 NPT
SFA 10H T
SFA 10H ND
SFA 10H NPT
mm Zoll
mm Zoll
mm Zoll
mm Zoll
mm Zoll
76
2.99
44
1.73
38
1.5
76
2.99
44
1.73
54
2.13
64
2.52
54
2.13
54
2.13
64
2.52
175
6.89
185
7.28
191
7.52
191
7.52
201
7.91
32
1.26
32
1.26
32
1.26
32
1.26
32
1.26
41
1.61
41
1.61
41
1.61
41
1.61
41
1.61
1,25 kg 2,75 lb
0,95 kg
2,1 lb
1,1 kg
2,42 lb
1,4 kg
3,1 lb
1,1 kg
2,42 lb
Die angegebenen Gewichte sind ca.Werte.
10 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
SFA 15 mit Schweißnippeln
Ventilgröße A B ØD AF Gewicht
SFA 15 T, mit Gewindeanschlüssen ISO 228/1 Rohrgewinde
SFA 15 T (½ Zoll)
SFA 15 mit Schweißnippeln, DIN 2448
SFA 15 (½ Zoll)
Die angegebenen Gewichte sind ca.Werte.
mm Zoll
mm Zoll
45
1.77
83
3.27
210
8.27
248
9.76
45
1.81
45
1.81
SFA 15 T
55
2.17
55
2.17
2,2 kg
4,9 lb
2,5 kg
5,5 lb
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 11
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
Bestellung SFA 10 G-Ventile mit Gewindetyp G und zertifizierter
SFA 10 G-Ventile mit Gewindetyp G und zertifizierter Standarddruckeinstellung
Standarddruckeinstellung und TÜV-Zertifikat für jedes
Ventil
Größe
mm Zoll
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
Typ
/
SFA 10 T 210 10 (145) 148F4210
8
/
SFA 10 T 211 11 (160) 148F4211
8
/
SFA 10 T 212 12 (174) 148F4212
8
/
SFA 10 T 213 13 (189) 148F4213
8
/
SFA 10 T 214 14 (203) 148F4214
8
/
SFA 10 T 215 15 (218) 148F4215
8
/
SFA 10 T 216 16 (232) 148F4216
8
/
SFA 10 T 217 17 (247) 148F4217
8
/
SFA 10 T 218 18 (261) 148F4218
8
/
SFA 10 T 219 19 (276) 148F4219
8
/
SFA 10 T 220 20 (290) 148F4220
8
/
SFA 10 T 221 21 (305) 148F4221
8
/
SFA 10 T 222 22 (319) 148F4222
8
/
SFA 10 T 223 23 (334) 148F4223
8
/
SFA 10 T 224 24 (348) 148F4224
8
/
SFA 10 T 225 25 (363) 148F4225
8
/
SFA 10 T 226 26 (377) 148F4226
8
/
SFA 10 T 227 27 (392) 148F4227
8
Einstelldruck
bar (psig)
Artikel-
nummer
Größe
mm Zoll
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
Typ
SFA 10 T 310 10 (145) 148F4310
8
SFA 10 T 311 11 (160) 148F4311
8
SFA 10 T 312 12 (174) 148F4312
8
SFA 10 T 313 13 (189) 148F4313
8
SFA 10 T 314 14 (203) 148F4314
8
SFA 10 T 315 15 (218) 148F4315
8
SFA 10 T 316 16 (232) 148F4316
8
SFA 10 T 317 17 (247) 148F4317
8
SFA 10 T 318 18 (261) 148F4318
8
SFA 10 T 319 19 (276) 148F4319
8
SFA 10 T 320 20 (290) 148F4320
8
SFA 10 T 321 21 (305) 148F4321
8
SFA 10 T 322 22 (319) 148F4322
8
SFA 10 T 323 23 (334) 148F4323
8
SFA 10 T 324 24 (348) 148F4324
8
SFA 10 T 325 25 (363) 148F4325
8
SFA 10 T 326 26 (377) 148F4326
8
SFA 10 T 327 27 (392) 148F4327
8
Einstelldruck
bar (psig)
Artikel-
nummer
12 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
SFA 10H G-Ventile mit Gewindetyp G und zertifizierter Standarddruckeinstellung
Größe
mm Zoll
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
Typ
/
SFA 10 T 228 28 (406) 148F4228
8
/
SFA 10 T 229 29 (421) 148F4229
8
/
SFA 10 T 230 30 (435) 148F4230
8
/
SFA 10 T 231 31 (450) 148F4231
8
/
SFA 10 T 232 32 (464) 148F4232
8
/
SFA 10 T 233 33 (479) 148F4233
8
/
SFA 10 T 234 34 (493) 148F4234
8
/
SFA 10 T 235 35 (508) 148F4235
8
/
SFA 10 T 236 36 (522) 148F4236
8
/
SFA 10 T 237 37 (537) 148F4237
8
/
SFA 10 T 238 38 (551) 148F4238
8
/
SFA 10 T 239 39 (566) 148F4239
8
/
SFA 10 T 240 40 (580) 148F4240
8
/
SFA 10 T 241 41 (595) 148F4241
8
/
SFA 10 T 242 42 (609) 148F4242
8
/
SFA 10 T 243 43 (624) 148F4243
8
/
SFA 10 T 244 44 (638) 148F4244
8
/
SFA 10 T 245 45 (653) 148F4245
8
/
SFA 10 T 246 46 (667) 148F4246
8
/
SFA 10 T 247 47 (682) 148F4247
8
/
SFA 10 T 248 48 (696) 148F4248
8
/
SFA 10 T 249 49 (711) 148F4249
8
/
SFA 10 T 250 50 (725) 148F4250
8
/
SFA 10 T 251 51 (740) 148F4251
8
/
SFA 10 T 252 52 (754) 148F4252
8
/
SFA 10 T 253 53 (769) 148F4253
8
/
SFA 10 T 254 54 (783) 148F4254
8
/
SFA 10 T 255 55 (798) 148F4255
8
/
SFA 10 T 256 56 (812) 148F4256
8
/
SFA 10 T 257 57 (827) 148F4257
8
/
SFA 10 T 258 58 (841) 148F4258
8
/
SFA 10 T 259 59 (856) 148F4259
8
/
SFA 10 T 260 60 (870) 148F4260
8
/
SFA 10 T 261 61 (885) 148F4261
8
/
SFA 10 T 262 62 (899) 148F4262
8
/
SFA 10 T 263 63 (914) 148F4263
8
/
SFA 10 T 264 64 (928) 148F4264
8
/
SFA 10 T 265 65 (943) 148F4265
8
Einstelldruck
bar (psig)
Artikel-
nummer
SFA 10H G-Ventile mit Gewindetyp G und zertifizierter
Standarddruckeinstellung und TÜV-Zertifikat für jedes
Ventil
Größe
mm Zoll
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
Typ
SFA 10 T 328 28 (406) 148F4328
8
SFA 10 T 329 29 (421) 148F4329
8
SFA 10 T 330 30 (435) 148F4330
8
SFA 10 T 331 31 (450) 148F4331
8
SFA 10 T 332 32 (464) 148F4332
8
SFA 10 T 333 33 (479) 148F4333
8
SFA 10 T 334 34 (493) 148F4334
8
SFA 10 T 335 35 (508) 148F4335
8
SFA 10 T 336 36 (522) 148F4336
8
SFA 10 T 337 37 (537) 148F4337
8
SFA 10 T 338 38 (551) 148F4338
8
SFA 10 T 339 39 (566) 148F4339
8
SFA 10 T 340 40 (580) 148F4340
8
SFA 10 T 341 41 (595) 148F4341
8
SFA 10 T 342 42 (609) 148F4342
8
SFA 10 T 343 43 (624) 148F4343
8
SFA 10 T 344 44 (638) 148F4344
8
SFA 10 T 345 45 (653) 148F4345
8
SFA 10 T 346 46 (667) 148F4346
8
SFA 10 T 347 47 (682) 148F4347
8
SFA 10 T 348 48 (696) 148F4348
8
SFA 10 T 349 49 (711) 148F4349
8
SFA 10 T 350 50 (725) 148F4350
8
SFA 10 T 351 51 (740) 148F4351
8
SFA 10 T 352 52 (754) 148F4352
8
SFA 10 T 353 53 (769) 148F4353
8
SFA 10 T 354 54 (783) 148F4354
8
SFA 10 T 355 55 (798) 148F4355
8
SFA 10 T 356 56 (812) 148F4356
8
SFA 10 T 357 57 (827) 148F4357
8
SFA 10 T 358 58 (841) 148F4358
8
SFA 10 T 359 59 (856) 148F4359
8
SFA 10 T 360 60 (870) 148F4360
8
SFA 10 T 361 61 (885) 148F4361
8
SFA 10 T 362 62 (899) 148F4362
8
SFA 10 T 363 63 (914) 148F4363
8
SFA 10 T 364 64 (928) 148F4364
8
SFA 10 T 365 65 (943) 148F4365
8
Einstelldruck
bar (psig)
Artikel-
nummer
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 13
Datenblatt | Sicherheitsventile, Typ SFA 10, SFA 10H und SFA 15
SFA 10 NPT-Ventile mit Gewindetyp NPT und zertifizierter Standarddruckeinstellung
Größe
mm Zoll
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
Typ
/
SFA 10 NPT 213 13 (189) 148F5213
8
/
SFA 10 NPT 216 16 (232) 148F5216
8
/
SFA 10 NPT 217 17 (247) 148F5217
8
/
SFA 10 NPT 218 18 (261) 148F5218
8
/
SFA 10 NPT 220 20 (290) 148F5220
8
/
SFA 10 NPT 221 21 (305) 148F5221
8
/
SFA 10 NPT 222 22 (319) 148F5222
8
/
SFA 10 NPT 224 24 (348) 148F5224
8
/
SFA 10 NPT 225 25 (363) 148F5225
8
Einstell-
druck
bar (psig)
SFA 10H NPT-Ventile mit Gewindetyp NPT und zertifizierter Standarddruckeinstellung
Größe
mm Zoll
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
Typ
SFA 10 NPT 228 28 (406) 148F5228
8
SFA 10 NPT 232 32 (464) 148F5232
8
SFA 10 NPT 235 35 (508) 148F5235
8
SFA 10 NPT 238 38 (551) 148F5238
8
SFA 10 NPT 240 40 (580) 148F5240
8
SFA 10 NPT 250 50 (725) 148F5250
8
SFA 10 NPT 252 52 (754) 148F5252
8
SFA 10 NPT 260 60 (870) 148F5260
8
SFA 10 NPT 265 65 (943) 148F5265
8
Einstell-
druck
bar (psig)
Artikel-
nummer
Artikel-
nummer
SFA 10 NPT-Ventile mit Gewindetyp NPT und
zertifizierter Standarddruckeinstellung + DSV 10 NPT
Größe
mm Zoll
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
3
10
/
Typ
SFA 10/DSV 10 NPT 213 13 (189) 148F6313
8
SFA 10/DSV 10 NPT 216 16 (232) 148F6316
8
SFA 10/DSV 10 NPT 217 17 (247) 148F6317
8
SFA 10/DSV 10 NPT 218 18 (261) 148F6318
8
SFA 10/DSV 10 NPT 220 20 (290) 148F6320
8
SFA 10/DSV 10 NPT 221 21 (305) 148F6321
8
SFA 10/DSV 10 NPT 222 22 (319) 148F6322
8
SFA 10/DSV 10 NPT 224 24 (348)
8
SFA 10/DSV 10 NPT 225 25 (363) 148F6325
8
Einstell-
druck
bar (psig)
Artikel-
nummer
148F6324
SFA 10H NPT-Ventile mit Gewindetyp NPT und
zertifizierter Standarddruckeinstellung + DSV 10 NPT
Größe
mm Zoll
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
3
10
Typ
/
SFA 10/DSV 10 NPT 228 28 (406) 148F6328
8
/
SFA 10/DSV 10 NPT 232 32 (464) 148F6332
8
/
SFA 10/DSV 10 NPT 235 35 (508)
8
/
SFA 10/DSV 10 NPT 238 38 (551) 148F6338
8
/
SFA 10/DSV 10 NPT 240 40 (580) 148F6340
8
/
SFA 10/DSV 10 NPT 250 50 (725) 148F6350
8
/
SFA 10/DSV 10 NPT 252 52 (754) 148F6352
8
/
SFA 10/DSV 10 NPT 260 60 (870) 148F6360
8
/
SFA 10/DSV 10 NPT 265 65 (943) 148F6365
8
Einstell-
druck
bar (psig)
Artikel-
nummer
148F6335
SFA 15 T-Ventile mit Gewindetyp NPT und zertifizierter Standarddruckeinstellung
Größe
mm Zoll
Typ
15 ½ SFA 15 T 210 10 (145) 148F3210 15 ½ SFA 15 T 211 11 (160) 148F3211 15 ½ SFA 15 T 212 12 (174) 148F3212 15 ½ SFA 15 T 213 13 (189) 148F3213 15 ½ SFA 15 T 214 14 (203) 148F3214 15 ½ SFA 15 T 215 15 (218) 148F3215 15 ½ SFA 15 T 216 16 (232) 148F3216 15 ½ SFA 15 T 217 17 (247) 148F3217 15 ½ SFA 15 T 218 18 (261) 148F3218 15 ½ SFA 15 T 219 19 (276) 148F3219 15 ½ SFA 15 T 220 20 (290) 148F3220 15 ½ SFA 15 T 221 21 (305) 148F3221 15 ½ SFA 15 T 222 22 (319) 148F3222 15 ½ SFA 15 T 223 23 (334) 148F3223 15 ½ SFA 15 T 224 24 (348) 148F3224 15 ½ SFA 15 T 225 25 (363) 148F3225 15 ½ SFA 15 T 226 26 (377) 148F3226 15 ½ SFA 15 T 227 27 (392) 148F3227 15 ½ SFA 15 T 228 28 (406) 148F3228 15 ½ SFA 15 T 229 29 (421) 148F3229 15 ½ SFA 15 T 230 30 (435) 148F3230 15 ½ SFA 15 T 231 31 (450) 148F3231 15 ½ SFA 15 T 232 32 (464) 148F3232 15 ½ SFA 15 T 233 33 (479) 148F3233 15 ½ SFA 15 T 234 34 (493) 148F3234 15 ½ SFA 15 T 235 35 (508) 148F3235 15 ½ SFA 15 T 236 36 (522) 148F3236 15 ½ SFA 15 T 237 37 (537) 148F3237 15 ½ SFA 15 T 238 38 (551) 148F3238 15 ½ SFA 15 T 239 39 (566) 148F3239 15 ½ SFA 15 T 240 40 (580) 148F3240
Einstelldruck
bar (psig)
Artikel-
nummer
SFA 15 T-Ventile mit Gewindetyp NPT und zertifizierter
Standarddruckeinstellung und TÜV-Zertifikat für jedes
Ventil
Größe
mm Zoll
Typ
15 ½ SFA 15 T 310 10 (145) 148F3310 15 ½ SFA 15 T 311 11 (160) 148F3311 15 ½ SFA 15 T 312 12 (174) 148F3312 15 ½ SFA 15 T 313 13 (189) 148F3313 15 ½ SFA 15 T 314 14 (203) 148F3314 15 ½ SFA 15 T 315 15 (218) 148F3315 15 ½ SFA 15 T 316 16 (232) 148F3316 15 ½ SFA 15 T 317 17 (247) 148F3317 15 ½ SFA 15 T 318 18 (261) 148F3318 15 ½ SFA 15 T 319 19 (276) 148F3319 15 ½ SFA 15 T 320 20 (290) 148F3320 15 ½ SFA 15 T 321 21 (305) 148F3321 15 ½ SFA 15 T 322 22 (319) 148F3322 15 ½ SFA 15 T 323 23 (334) 148F3323 15 ½ SFA 15 T 324 24 (348) 148F3324 15 ½ SFA 15 T 325 25 (363) 148F3325 15 ½ SFA 15 T 326 26 (377) 148F3326 15 ½ SFA 15 T 327 27 (392) 148F3327 15 ½ SFA 15 T 328 28 (406) 148F3328 15 ½ SFA 15 T 329 29 (421) 148F3329 15 ½ SFA 15 T 330 30 (435) 148F3330 15 ½ SFA 15 T 331 31 (450) 148F3331 15 ½ SFA 15 T 332 32 (464) 148F3332 15 ½ SFA 15 T 333 33 (479) 148F3333 15 ½ SFA 15 T 334 34 (493) 148F3334 15 ½ SFA 15 T 335 35 (508) 148F3335 15 ½ SFA 15 T 336 36 (522) 148F3336 15 ½ SFA 15 T 337 37 (537) 148F3337 15 ½ SFA 15 T 338 38 (551) 148F3338 15 ½ SFA 15 T 339 39 (566) 148F3339 15 ½ SFA 15 T 340 40 (580) 148F3340
Einstelldruck
bar (psig)
Artikel-
nummer
14 | AI194386420638de-001101
© Danfoss | DCS (ms) | 2021.02
Ersatzteile Bestellung
Typ Artikelnummer
SFA 10/DSV 10 Testkit 148F3068 SFA 10 Reparatursatz 10-27 bar* 148F3069 SFA 10H Reparatursatz 28-65 bar* 148F3070 SFA 15/DSV 1 Testkit 148F3029 Reparatursatz SFA 15 148F3036
* Bei jedem Reparatursatz sollte ein Testkit mit bestellt werden
Zubehör
Typ Artikelnummer
DSV/SFA/SFV nicht haftendes Schmiermittel
DSV 10 Kappe und Alu-Dichtung zur Überprüfung (1 Set)
DSV 10 T Stopfen 1/2” NPT (1 Set) 148F3072 SFA 10 (H) G Eintritt Schweißanschluss 148F3075 SFA 10 (H) NPT Eintritt Schweißanschluss 148F3076 Nippel- + Dichtungssatz für SFA 10(H),
SFV 15/SFA 15*
*Schweißnippel für SFA 10 (H) Eintritt (G 1/2”) nicht enthalten bei
148F3019. Zusätzlich 148F3075 bestellen.
148F3064
148F3063
148F3019
© Danfoss | DCS (ms) | 2021.02
AI194386420638de-001101 | 15
Loading...
