Renovacijos projektai
Sėkmingos renovacijos
istorijos
Daugiau kaip dešimt įvairių tipų šildymo sistemų modernizavimo pavyzdžių iš skirtingų Lietuvos miestų, kuriuose buvo įgyvendinti novatoriški Danfoss sprendimai, padės Jums pasirinkti tinkamiausią.
67%
sutaupytos šilumos, sumontavus naujus Danfoss dinaminius vožtuvus. Žr. 22–23 psl.
www.sildymas.danfoss.lt
TURINYS
|
Įvadas |
3 |
1.1 |
Kintamo srauto vienvamzdė šildymo sistema |
4 |
1.2 |
Kintamo srauto vienvamzdė šildymo sistema |
6 |
1.3 |
PASTOVAUS srauto vienvamzdė šildymo sistema |
8 |
1.4 |
PASTOVAUS srauto vienvamzdė šildymo sistema |
10 |
1.5 |
PASTOVAUS srauto vienvamzdė šildymo sistema |
12 |
1.6 |
Kintamo srauto vienvamzdė šildymo sistema |
14 |
2.1 |
dvivamzdė stovinė šildymo sistema |
16 |
2.2 |
dvivamzdė stovinė šildymo sistema |
18 |
3.1 |
dvivamzdė ŠAKOTINĖ šildymo sistema |
20 |
3.2 |
dvivamzdė ŠAKOTINĖ šildymo sistema |
22 |
4.1 |
Karšto vandens tiekimo sistemos renovacija |
24 |
5.1 |
Šilumos punkto MODERNIZAVIMAS |
26 |
|
PIRMASIS LIETUVOJE DAUGIABUTIS, KURIAME PRITAIKYTAS OPTIMAL 2 METODAS |
28 |
|
ŠILDYMO SISTEMŲ BALANSAVIMAS |
30 |
Gerbiamas skaitytojau,
Mes parengėme šią projektų knygą, siekdami atsakyti į Jums rūpimus klausimus, iškylančius modernizuojant daugiabučio šildymo, karšto vandens sistemas bei šilumos punktą.
Kokį modernizavimo būdą pasirinkti, kiek tai kainuos, kada investicija atsipirks?
Atsakymus į šiuos klausimus rasite šioje knygoje, kurią pavadinome „Sėkmingos renovacijos istorijos“. Tai sėkmingiausių Lietuvoje renovuotų daugiabučių projektų aprašymai, kuriuose paprastai ir suprantamai pateikėme tą informaciją, kuri padės Jums rasti tinkamiausią ir efektyviausią modernizavimo būdą.
Pateikti skaičiai pagristi iš šilumos tiekėjų gautomis sąskaitomis, taigi ši informacija yra patikima ir leidžia įvertinti renovacijos efektyvumą, kuris ir yra vienas pagrindinių investicijos tikslų.
Atlikdami skaičiavimus, siekiant tiesiogiai palyginti energijos suvartojimą, mes naudojome dienolaipsnių metodą, kuriuo remiasi energijos auditoriai.
Mes, Danfoss, esame pasiruošę Jums padėti, pasiūlydami konsultacijas, mo- |
|
kymus kiekviename jūsų daugiabučio šildymo, karšto vandens sistemos ar |
|
šilumos punkto modernizavimo etape, kad renovuota sistema maksimaliai |
|
taupytų energiją ir užtikrintų maksimalų komfortą kiekvienam gyventojui. |
Darius Gagys |
|
|
Linkime Jums sėkmės modernizuojant savo būstą ir teisingai pasi- |
Danfoss UAB šildymo grupės |
renkant investavimo kryptis! |
pardavimų vadovas |
|
|
šildymo sistemos renovacijos būdai
kintamo srauto |
dvivamzdė |
dvivamzdė |
vienvamzdė |
stovinė šildymo |
šakotinė šildymo |
šildymo sistema |
sistema |
sistema |
1 |
2 |
3 |
PAPILDOMAI REikia atlikti Karšto vandens tiekimo sistemos
renovacijĄ
2 |
3 |

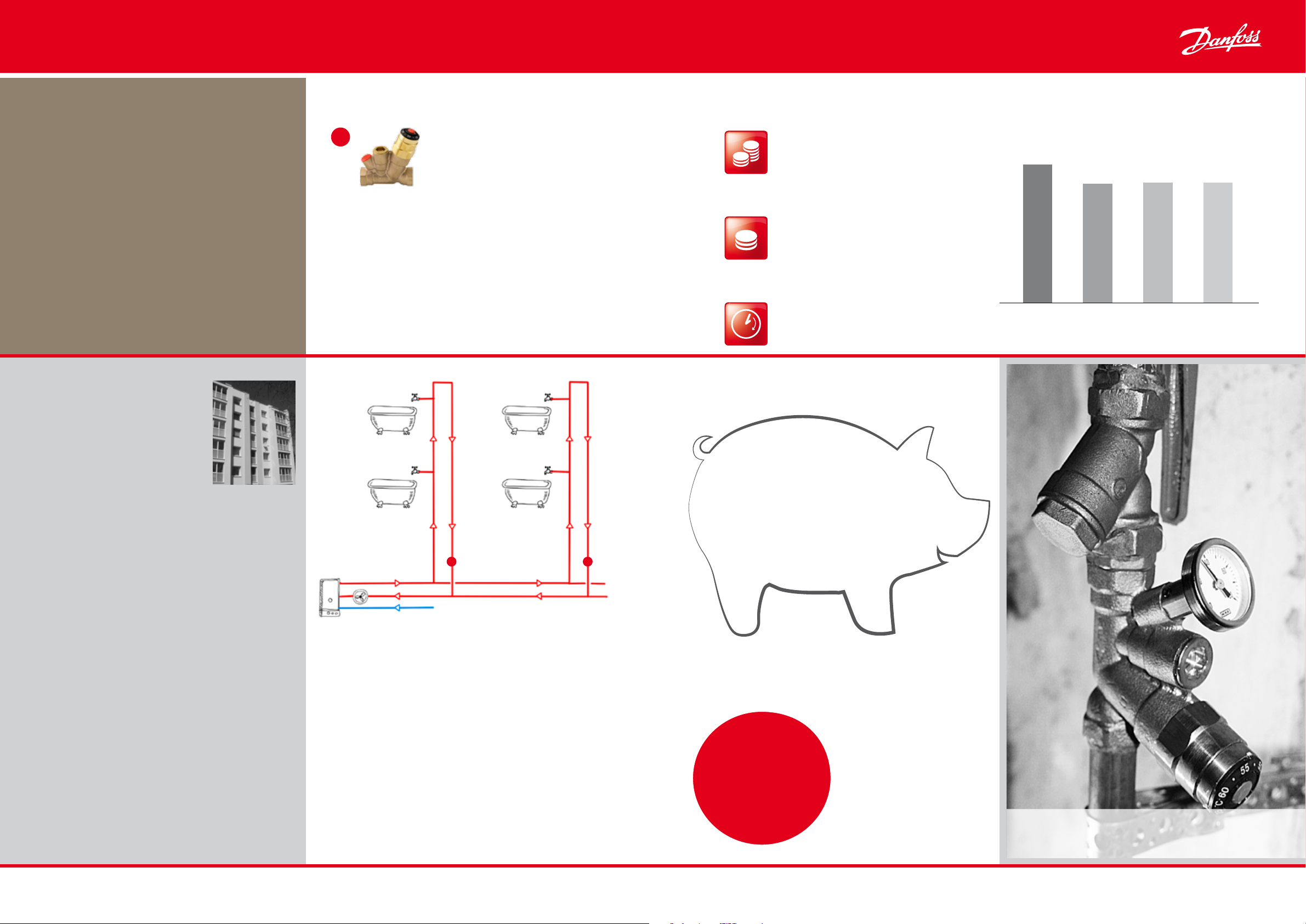

1.1
Kintamo srauto Vienvamzdė
šildymo sistema
Daugiabučio namo savininkų bendrija Birutės g. 14/2, Alytus
BŪTINI Danfoss PRODUKTAI
|
|
|
|
RA2970 radiatorių termostatas su |
Automatinis srauto |
||
dujiniu užpildu (130 vnt.) ir RA-G didelio |
ribotuvas AB-QM |
||
pralaidumo ventilis DN 15–20 (130 vnt.) |
DN 15–20 (26 vnt.) |
||
|
|
|
|
|
|
|
|
RTD-BR apvado |
CCR3 grąžinamos |
susiaurinimas |
temperatūros elektroninis |
DN 15–20 (130 vnt.) |
reguliatorius (1 vnt.) |
Šildymo sistemos |
Suvartota energijos pagal |
investicijos kaštai |
dienolaipsnių metodą, kWh DL* |
11 477 € |
175 749 |
|
|
|
|
|
|
|
|
|
|
|
|
Energijos kaina (ŠT) |
|
81 924 |
|
|
|
|
0,087 €/kWh |
|
77 413 |
75 190 |
74 850 |
72 924 |
|
|
|
|
|
|
|
|
Investicijos grąža |
|
|
|
|
|
|
1,4 metų |
2009/2010 |
2010/2011 |
2011/2012 |
2012/2013 |
2013/2014 |
2014/2015 |
*Skaičiavimai pateikti įvertinus suvartotos energijos kiekį pagal dienolaipsnius. |
||||||
Skaičiuojant atsižvelgiama į vidutinę lauko temperatūrą šildymo sezonu. |
|
|||||
Tai leidžia objektyviai įvertinti šilumos suvartojimą ir taupymą pagal esamas sąlygas. |
• |
Adresas: |
Birutės g. 14 |
|
• |
Statybos metai: |
RADIATORIAI |
RADIATORIAI |
1976 |
|
||
• |
Aukštai: |
5 |
|
• |
Apšildomas plotas: |
1723 m2 |
|
• |
Radiatorių skaičius: |
130 |
|
• |
Stovų skaičius: |
26 |
|
PROJEKTAS
Namas Alytuje, Birutės g. 14 – vienas sėkmingiausių daugiabučio renovacijos pavyzdžių Lietuvoje.
Atlikta kompleksinė namo renovacija
Šiluminė izoliacija: apšiltintos išorinės sienos, stogas, pakeisti butų langai ir balkonų durys, įstiklinti laiptinės balkonai, įstiklintos lodžijos, pakeisti rūsio langai.
Šildymo sistemos renovacija
Danfoss 1 vamzdžio šildymo sistemos sprendimas. Rezultatas: 1 vamzdžio sistema veikia kaip moderni kintamo srauto sistema su visais jos privalumais.
Karšto vandens sistemos renovacija
Sumontuoti MTCV karšto vandens cirkuliacininiai ventiliai. Rezultatas: užtikrinamas vienodos temperatūros karšto vandens tiekimas į visus čiaupus.
Problemos
•Netolygus horizontalus ir vertikalus šilumos paskirstymas daugiabutyje.
•Gyventojai savavališkai sumontavo papildomas radiatorių sekcijas ir išreguliavo senus trieigius ventilius.
•Dėl tinkamai nesureguliuotos ir neoptimizuotos šildymo sistemos padidėjusios sąskaitos už patalpų šildymą.
|
|
|

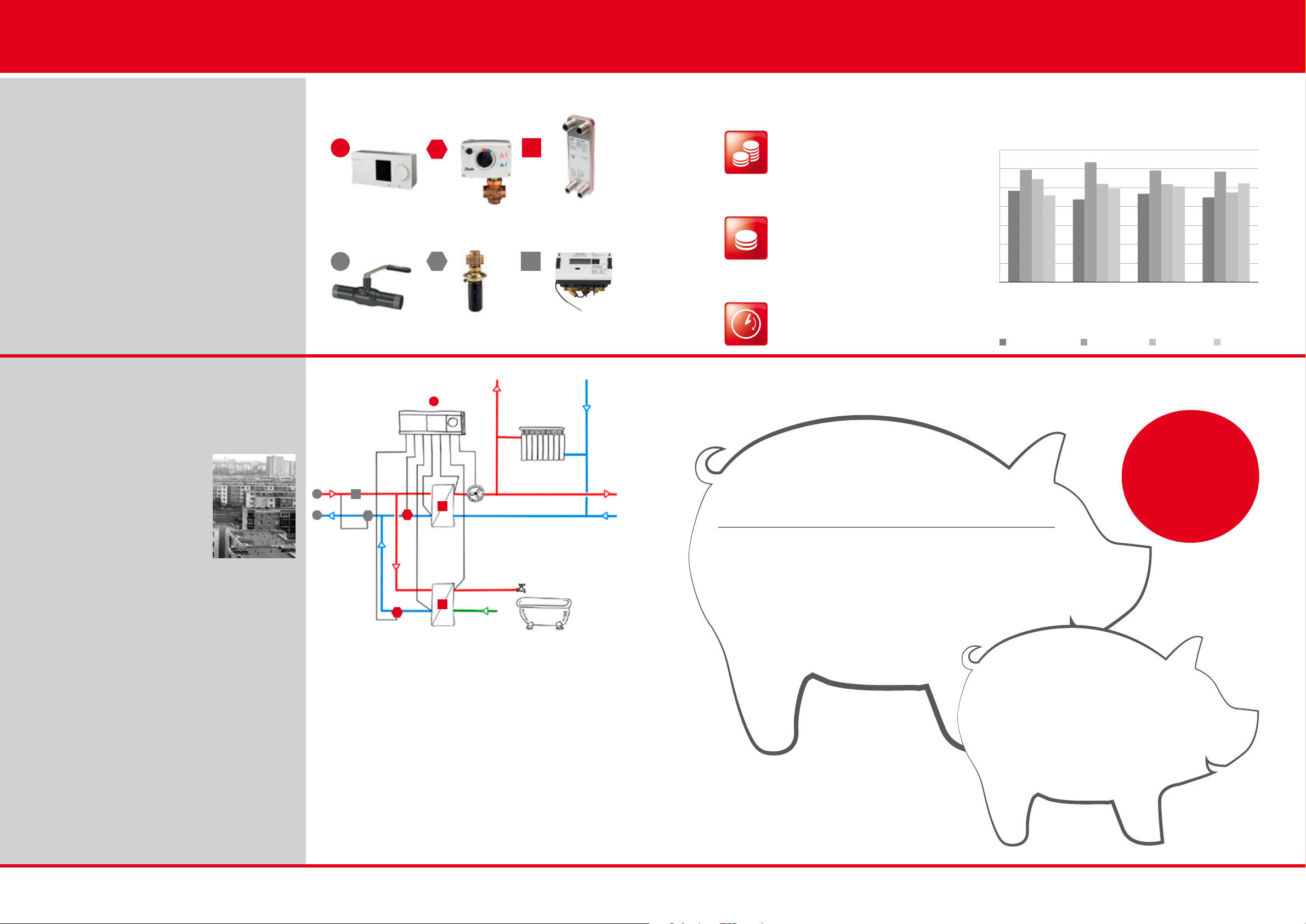

CCR3 |
|
|
|
|
|
|
SIURBLYS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ŠILUMOKAITIS |
IŠ ŠILUMOS |
|||
|
|
|
|
ŠALTINIO |
IŠVADOS
Privalumai:
•Individualus kambarių temperatūros reguliavimas.
•Sistemos balansavimas.
•Grįžtamo srauto temperatūros reguliavimas.
•Tolygus šilumos paskirstymas visame pastate.
•Išsprendžiama ypač aktuali problema – patalpų perkaitinimas, nesant šildymo sistemos reguliavimo.
NB: Pažeminus patalpų temperatūrą 1 °C, su Danfoss termostatais galima sutaupyti papildomai 6–8% energijos.
SuTaupyta PO Modernizacijos
56 % |
lyginant su |
2009/2010 m. |
|
496 444 kWh |
energijos |
43 190 € |
namui |
25,07 € |
buto 1 m2 |
|
Termostatas išsprendė problemas dėl radiatorių galios |
neatitikimų.
44,38 kWh/m2
šilumos energijos suvartojimas vidutiniškai
6,7 per metus po renovacijos
€/m2
šildymo sistemos
atnaujinimui Termostatas gamintojo apribotas iki 3 padalos (21 0C) išsprendė problemą dėl savavališko šilumos švaistymo patalpose, kai gyventojas neturi jokios individualios apskaitos.
4 |
5 |
1.2
Kintamo srauto Vienvamzdė
šildymo sistema
Daugiabučio namo savininkų bendrija „Ežeras“ Ateities g. 29,
Ignalina
BŪTINI Danfoss PRODUKTAI
|
|
|
RA2970 radiatorių termostatas su |
Automatinis srauto |
|
dujiniu užpildu (165 vnt.) ir RA-G didelio |
ribotuvas AB-QM |
|
pralaidumo ventilis DN 15–20 (165 vnt.) |
DN 15–20 (21 vnt.) |
|
|
|
|
|
|
|
MTCV karšto vandens |
RTD-BR apvado |
CCR3 grąžinamos |
cirkuliacininis ventilis |
susiaurinimas |
temperatūros elektroninis |
DN 15–20 (12 vnt.) |
DN 15–20 (165 vnt.) |
reguliatorius (1 vnt.) |
Šildymo sistemos |
Suvartota energijos pagal |
investicijos kaštai |
dienolaipsnių metodą, kWh DL* |
19 694 € |
289 820 |
|
|
|
|
|
|
|
|
|
|
|
|
247 750 |
|
|
|
Energijos kaina (ŠT) |
|
|
|
|
|
0,072 €/kWh |
|
|
102 050 |
118 640 |
112 790 |
|
|
|
|||
|
|
|
|
|
|
Investicijos grąža |
|
|
|
|
|
1,5 metų |
2010/2011 |
2011/2012 |
2012/2013 |
2013/2014 |
2014/2015 |
*Skaičiavimai pateikti įvertinus suvartotos energijos kiekį pagal dienolaipsnius. |
|||||
Skaičiuojant atsižvelgiama į vidutinę lauko temperatūrą šildymo sezonu. |
|||||
Tai leidžia objektyviai įvertinti šilumos suvartojimą ir taupymą pagal esamas sąlygas. |
• |
Adresas: |
Ateities g. 29 |
• |
Statybos metai: |
1975 |
• |
Aukštai: |
5 |
• |
Apšildomas plotas: |
2545 m2 |
• |
Radiatorių skaičius: |
165 |
• |
Stovų skaičius: |
21 |
PROJEKTAS
Daugiabutis Ateities g. 29 Ignalinoje modernizuotas 2011 metais ir tapo mažiausiai šiluminės energijos suvartojančiu daugiabučiu visame mieste.
Atlikta kompleksinė namo renovacija
Šiluminė izoliacija: apšiltintos išorinės sienos, pakeisti butų langai ir balkonų durys.
Šildymo sistemos renovacija
Danfoss 1 vamzdžio šildymo sistemos sprendimas. Rezultatas: 1 vamzdžio pastovaus srauto sistema tampa kintamo srauto sistema, analogiška 2 vamzdžių sistemai su visais jos privalumais.
Karšto vandens sistemos renovacija
Sumontuoti MTCV karšto vandens cirkuliacininiai ventiliai. Rezultatas: užtikrinamas vienodos temperatūros karšto vandens tiekimas į visus čiaupus.
Problemos
•Netolygus horizontalus ir vertikalus šilumos paskirstymas daugiabutyje.
•Gyventojai savavališkai sumontavo papildomas radiatorių sekcijas ir išreguliavo senus trieigius ventilius.
•Dėl tinkamai nesureguliuotos ir neoptimizuotos šildymo sistemos padidėjusios sąskaitos už patalpų šildymą.
RADIATORIAI |
RADIATORIAI |
CCR3
|
|
|
|
|
|
|
CCR3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
SIURBLYS |
|
|
|
|
|
ŠILUMOKAITIS |
IŠ ŠILUMOS |
|||
|
|
|
|
|
|
|
ŠALTINIO |
IŠVADOS
Privalumai:
•Individualus kambarių temperatūros reguliavimas.
•Sistemos balansavimas.
•Grįžtamo srauto temperatūros reguliavimas.
•Tolygus šilumos paskirstymas visame pastate.
•Išsprendžiama ypač aktuali problema – patalpų perkaitinimas, nesant šildymo sistemos reguliavimo.
•Sumontavus terminio balansavimo vožtuvus visuose stovuose palaikoma reikiama temperatūra.
SuTaupyta PO Modernizacijos
62 % |
lyginant su |
2010/2011 m. |
|
535 980 kWh |
energijos |
38 590 € |
namui |
13,10 € |
buto 1 m2 |
|
Radiatorių termostatai išlygino temperatūras tarp pas- |
tato pirmojo ir penktojo aukštų.
37,8kWh/m2
|
šilumos energijos ir karšto |
7,8 |
vandens suvartojimas |
€/m2 |
vidutiniškai per metus po renovacijos
šildymo ir KV sistemos atnaujinimui
Keičiantis šilumos punkto temperatūroms, valdiklis automatiškai priderina grįžtamas stovų temperatūras.
6 |
7 |
1.3
PASTOVAUS srauto Vienvamzdė
šildymo sistema
DAUGIABUTIS namas
LAZDYNŲ g. 2A, Vilnius
BŪTINI Danfoss PRODUKTAI
|
|
QT termostatinis |
MTCV karšto vandens |
Automatinis srauto |
|||
ribotuvas AB-QM |
elementas (21 vnt.) |
cirkuliacininis |
|
DN 15–20 (21 vnt.) |
|
termobalansinis ventilis |
|
|
|
|
DN 15–20 (8 vnt.) |
RTD-BR apvado |
RA2978 radiatorių termostatas su dujiniu |
|
susiaurinimas |
||
užpildu (165 vnt.) ir RA-G didelio pralaidumo |
||
DN 15–20 (116 vnt.) |
||
ventilis DN 15–20 (116 vnt.) |
||
|
Šildymo sistemos |
Suvartota energijos pagal |
investicijos kaštai |
dienolaipsnių metodą, mWh DL* |
17 086 € |
177 220 |
|
|
|
|
|
|
Energijos kaina (ŠT) |
|
|
|
0,086 €/kWh |
|
66 828 |
71 796 |
|
|
||
|
|
|
|
Investicijos grąža |
|
|
|
~2 metai |
2012/2013 |
2013/2014 |
2014/2015 |
*Skaičiavimai pateikti įvertinus suvartotos energijos kiekį pagal dienolaipsnius. |
|||
Skaičiuojant atsižvelgiama į vidutinę lauko temperatūrą šildymo sezonu. |
|||
Tai leidžia objektyviai įvertinti šilumos suvartojimą ir taupymą pagal esamas sąlygas. |
• |
Adresas: |
Lazdynų g. 2A |
|
• |
Statybos metai: |
RADIATORIAI |
RADIATORIAI |
1978 |
|
||
• |
Aukštai: |
4 |
|
• |
Apšildomas plotas: |
1 775 m2 |
|
• |
Radiatorių skaičius: |
116 |
|
• |
Stovų skaičius: |
21 |
|
PROJEKTAS
Daugiabutyje Lazdynų g. 2A, Vilniuje kompleksinė pastato renovacija įvykdyta 2014 metais. Tai pirmasis Vilniuje daugiabutis su pilnai renovuota šildymo sistema.
Atlikta šildymo sistemos renovacija
Danfoss 1 vamzdžio šildymo sistemos sprendimas. Kiekviename bute ant radiatorių sumontuoti radiatorių ventiliai ir radiatorių termostatai su temperatūros apribojimu iki 22 °C.
Rezultatas: 1 vamzdžio pastovaus srauto sistema tampa kintamo srauto sistema, analogiška 2 vamzdžių sistemai su visais jos privalumais.
Karšto vandens sistemos renovacija
Sumontuoti MTCV karšto vandens cirkuliacininiai ventiliai. Rezultatas: užtikrinamas vienodos temperatūros karšto vandens tiekimas į visus čiaupus.
Problemos
•Netolygus horizontalus ir vertikalus šilumos paskirstymas daugiabutyje.
•Dėl tinkamai nesureguliuotos ir neoptimizuotos šildymo sistemos padidėjusios sąskaitos už patalpų šildymą.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SIURBLYS |
IŠ ŠILUMOS |
|
|
|
|
|
|
ŠILUMOKAITIS |
||||
|
|
|
|
|
|
|
|
|
ŠALTINIO |
IŠVADOS
Privalumai:
•Sistema subalansuota ir nebereikalinga jos priežiūra.
•Grįžtamo srauto temperatūros reguliavimas.
•Tinkamas balansas tarp šildymo sistemos stovų.
•Sumontavus terminio balansavimo vožtuvus visuose stovuose palaikoma reikiama temperatūra.
SuTaupyta PO Modernizacijos
61 %
215 806 kWh
18 560 €
10,46 €
9,63 €/m2
šildymo ir KV sistemos atnaujinimui
lyginant su 2012/2013 m.
energijos
namui
buto 1 m2
39,1kWh/m2
šilumos energijos suvartojimas per metus po renovacijos
Sumontuoti radiatorių termostatai su temperatūros apribojimu iki 22 °C išsprendė šildymo sistemos temperatūros netolygumą tarp aukštų.
8 |
9 |
1.4
PASTOVAUS srauto Vienvamzdė
šildymo sistema
DAUGIABUTIS namas
DUJOTIEKIO g. 19, KAUNAS
BŪTINI Danfoss PRODUKTAI
|
|
|
|
|
Automatinis srauto |
RA2970 radiatorių termostatas su |
|||
ribotuvas AB-QM |
dujiniu užpildu (208 vnt.) ir RA-G didelio |
|||
DN 15–20 (18 vnt.) |
pralaidumo ventilis DN 15–20 (208 vnt.) |
|||
|
|
|
|
|
|
|
|
|
|
RTD-BR apvado |
CCR3 grąžinamos |
|
temperatūros elektroninis |
||
susiaurinimas |
||
reguliatorius (1 vnt.) |
||
DN 15–20 (208 vnt.) |
||
|
Šildymo sistemos |
Suvartota energijos pagal |
investicijos kaštai |
dienolaipsnių metodą, mWh DL* |
28 110 € |
387 366 |
|
|
|
|
|
|
Energijos kaina (ŠT) |
|
234 259 |
|
0,064 €/kWh |
|
|
165 877 |
|
|
|
|
Investicijos grąža |
|
|
|
~2,3 metų |
2012/2013 |
2013/2014 |
2014/2015 |
*Skaičiavimai pateikti įvertinus suvartotos energijos kiekį pagal dienolaipsnius. |
|||
Skaičiuojant atsižvelgiama į vidutinę lauko temperatūrą šildymo sezonu. |
|||
Tai leidžia objektyviai įvertinti šilumos suvartojimą ir taupymą pagal esamas sąlygas. |
• |
Adresas: |
Dujotiekio g. 19 |
|
|
• |
Statybos metai: |
1974 |
RADIATORIAI |
RADIATORIAI |
• |
Aukštai: |
12 |
|
|
• |
Apšildomas plotas: |
3132 m2 |
|
|
• |
Radiatorių skaičius: |
208 |
|
|
• |
Stovų skaičius: |
18 |
|
|
PROJEKTAS
Gyvenamasis namas Dujoteikio g. 19 – pirmasis daugiabutis Kaune, kur pilani renovuota 1 vamzdžio šildymo sistema.
Tai 12 a. pastatas, todėl pradžioje kilo abejonių, ar pavyks sėkmingai subalansuoti šildymo sistemą tokio aukščio pastate.
Atlikta šildymo sistemos renovacija
Danfoss 1 vamzdžio šildymo sistemos sprendimas. Kiekviename bute ant radiatorių sumontuoti radiatorių ventiliai ir radiatorių termostatai su temperatūros apribojimu iki 21 °C. Tai išsprendė tolygios temepratūros palaikymą butuose.
Rezultatas: 1 vamzdžio pastovaus srauto sistema tampa kintamo srauto sistema, analogiška 2 vamzdžių sistemai su visais jos privalumais. Pirmais modernizavimo metais prieš šildymo sezoną apšiltinta tik pusė daugiabučio sienų ir jis jau sutaupė 40 procentų. Tai akivaizdus įrodymas, kiek naudos gali duoti efektyvi šildymo sistema.
Problemos
•Netolygus horizontalus ir vertikalus šilumos paskirstymas daugiabutyje.
•Dėl tinkamai nesureguliuotos ir neoptimizuotos šildymo sistemos padidėjusios sąskaitos už patalpų šildymą.
|
|
|
CCR3 |
|
|
|
|
|
|
SIURBLYS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ŠILUMOKAITIS |
IŠ ŠILUMOS |
|||
|
|
|
|
ŠALTINIO |
IŠVADOS
Privalumai:
•Sistema subalansuota ir nebereikalinga jos priežiūra.
•Iš karšto vandens čiaupų visame name teka vienodos temperatūros vanduo – nebėra karšto vandens nuostolių.
•Išspręstas temperatūros tolygumas tarp pirmojo ir dviylikto aukštų.
SuTaupyta PO Modernizacijos
57 %
374 595 kWh
23 974 €
7,65 €
9,00 €/m2
šildymo sistemos atnaujinimui
lyginant su 2012/2013 m.
energijos
namui
buto 1 m2
52,9kWh/m2
šilumos energijos suvartojimas per metus po renovacijos
Keičiantis šilumos punkto temperatūroms, valdiklis automatiškai priderina grįžtamas stovų temperatūras.
10 |
11 |
