Danfoss RTR 15/6T, RTR 15/6TB Data sheet [ru]

Техническое описание

Гарнитуры присоединительно-регулирующие RTR15/6T и
RTR15/6TB

Описание и область
применения

Для бокового присоединения

RTR15/6TВ и RTR15/6T — гарнитуры
совстроенным клапаном терморегулятора,
предназначенные для «одноместного» при­соединения радиатора (через одну пробку)
ктрубопроводам при их подпольной проклад­ке соответственно двухтрубной и однотруб­ной систем отопления.

На встроенные в гарнитурах RTR15/6T и
RTR15/6TВ клапаны могут устанавливаться
термостатические элементы серии RTR 7000
или RTRW, а также термоэлектрический при­вод типа TWA-A.

RTR15/6T и RTR15/6TВ выпускаются в двух
модификациях: для подключения к радиатору
сбоковыми или нижними присоединительны­ми отверстиями.

В гарнитурах для однотрубной системы
отопления тип RTR15/6T происходит разделе­ние потока теплоносителя: одна часть прохо­дит через клапан терморегулятора в отопи­тельный прибор, другая — по обводному
каналу (байпасу) в корпусе присоединитель­ной гарнитуры — в обход прибора отопления.

Специальные, дополнительно заказывае­мые фитинги обеспечивают надежное соеди­нение гарнитур с полимерными, медными
или металлополимерными трубами системы
отопления.

Для предотвращения отложений и кор­розии присоединительно-регулирующие
гарнитуры серии RTR15/6 следует применять
в системах водяного отопления, где теплоно­ситель отвечает требованиям Правил техни­ческой эксплуатации электрических станций и
сетей Российской Федерации.

При использовании присоединительно-ре­гулирующих гарнитур для «одноместного»
присоединения, в том числе серии RTR15/6,
всистемах отопления следует иметь в виду,
что теплоотдача отопительного прибора
уменьшается на 15–20%.

Пример применения

Однотрубная система отопления с гарнитурой RTR 15/6T

Двухтрубная система отопления с гарнитурой RTR 15/6ТB

2019 VD.53.P24.50 63

Техническое описание

Гарнитуры присоединительно-регулирующие RTR 15/6T и RTR 15/6TB

Номенклатура и кодовые номера для оформления заказа

Гарнитура RTR 15/6TВ для двухтрубной системы отопления (без устройства для предварительной настройки пропускной
способности)

Пропускная способность гарнитуры

1)

K

, м3/ч, при относительном диапазо-

v

с термоэлементом

0,5 0,1 1,5 2,0

не Хp в °С

без т/э

(Kvs)

Макс. давление, бар

рабочее

перепад

давлений

испыта-

2)

тельное

Тип и исполнение

RTR15/6TВ для
бокового присо­единения

Резьба штуцеров,

Кодовый

номер

дюймы

внутр. Rp (к

трубопро-

водам)

наружн.

R (к ра-

диатору

013G7000 ½ ½ 0,29 0,51 0,70 0,82 1,00 10 0,6 16 120

Гарнитура RTR 15/6T для однотрубной системы отопления

Тип и исполнение

RTR15/6T для бокового
присоединения

1)

Значение Kv дано для присоединительной гарнитуры вместе с радиатором при коэффициенте затекания в радиатор 35 %.

Кодовый

номер

013G7010

Резьба штуцеров,

дюймы

к трубопроводам к радиатору

Внутр. Rp ½

Наружн. R ½ 2,0 10 0,6 16 120

Пропускная

способность гарнитуры

1)

K

, м3/ч, при Хp = 2 °С

v

Макс. давление, бар

рабо-

чее

перепад

давлений

испыта­тельное

темпер.

воды, °C

Запасные детали

Описание Комплект Кодовый номер

Сальник 10 шт. 013G0290

Сальник может заменяться без опорожнения системы отопления.

Макс.
темп.

воды, °C

Макс.

Рабочие характеристики Благодаря хорошим регулировочным ха-

рактеристикам термоэлементов RTR 7000 и
RTRW для экономии энергии рекомендуется
выбирать сопротивление клапанов для диапа­зона Хр от0,5 до 2,0 °С.

RTR

Пример

При ΔP = 0,1 бар
и G = 150 кг/ч
RTR15/6ТВ работает
при Х

= 1 °С.

р

Δ Р,

м. вод. с т.

бар

ΔТ = 15 °C

ΔТ = 20 °C

Δ Р,

Зона пропорциональности Хр показывает,
насколько изменится температура воздуха
впомещении при перемещении золотника
клапана терморегулятора от открытого поло­жения до полностью закрытого.

Х

, °С

р

ΔР,

кПа

G, кг/ч

кВт

кВт

64 VD.53.P24.50 2019

Техническое описание

Гарнитуры присоединительно-регулирующие RTR 15/6T и RTR 15/6TB

Рекомендации по
использованию присоеди­нительно-регулирующей
гарнитуры в однотрубной
системе отопления

Устройство

Клапан гарнитуры RTR15/6T предназначен
для однотрубных ветвей системы с максималь­ной тепловой мощностью 9 кВт (8000 ккал/ч)
при T = 20 °С.

При зоне пропорциональности, равной 2°С,
вотопительный прибор затекает приблизи­тельно 35 % общего расхода воды.

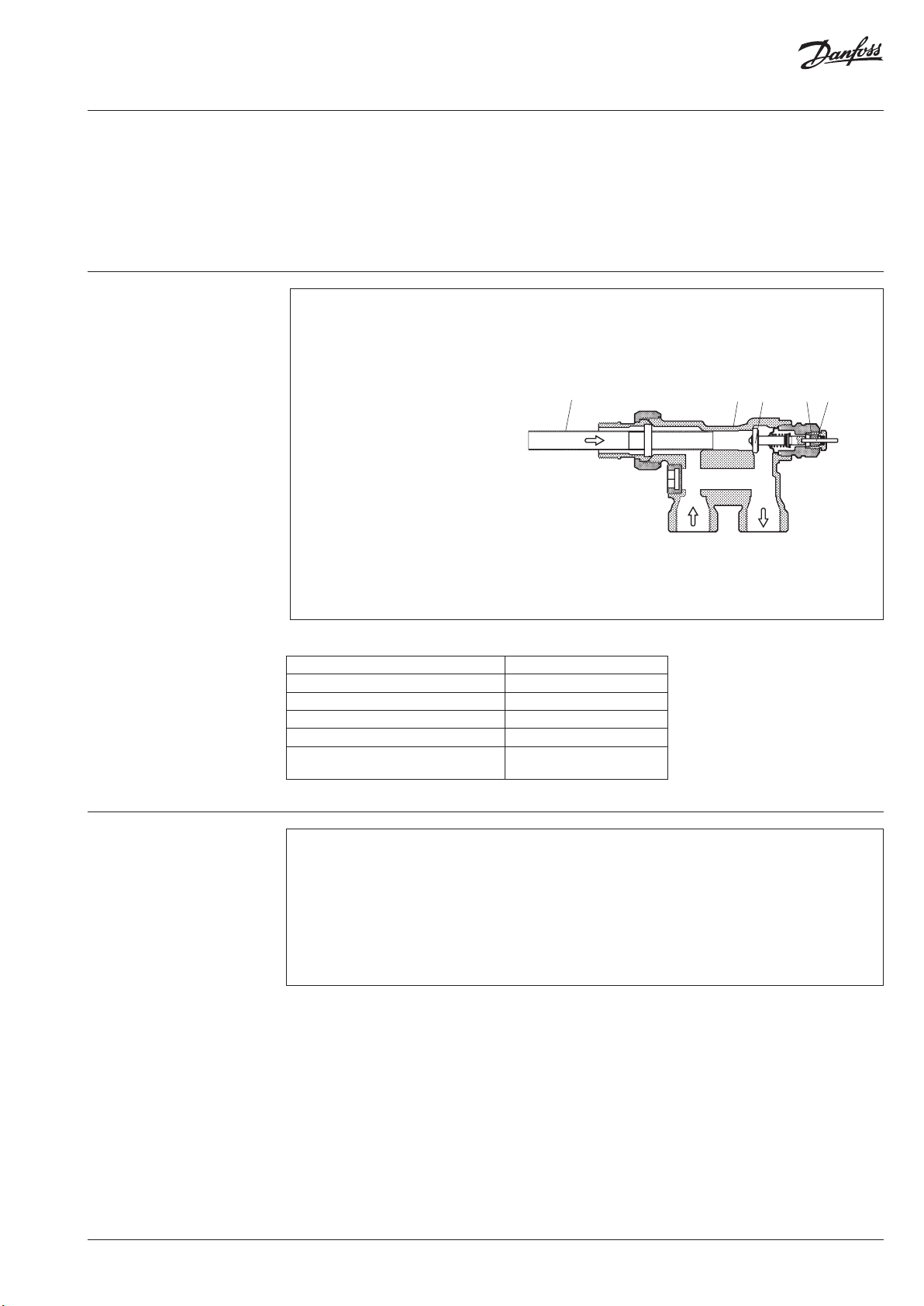

Устройство
клапана гарнитуры

1 – нажимной штифт;

2 – сальник;

3 – золотник клапана;

4 – корпус клапана;

5 – трубка

Слишком большой располагаемый перепад
давлений для однотрубной ветви системы
отопления может быть снижен при установке
регулятора — ограничителя расхода.

12345

RTR 15/6Т для однотрубной системы отопления
с патрубками для трубопроводов ½"

Монтаж

Материалы, контактирующие с теплоносителем

Кольцо для фиксации трубки Полипропилен

Сальниковое уплотнение EPDM

Золотник клапана NBR

Нажимной штифт и пружина клапана Нержавеющая сталь

Стопорная шайба Оловянный сплав

Корпус клапана
и прочие металлические детали

Латунь Ms 58

2019 VD.53.P24.50 65

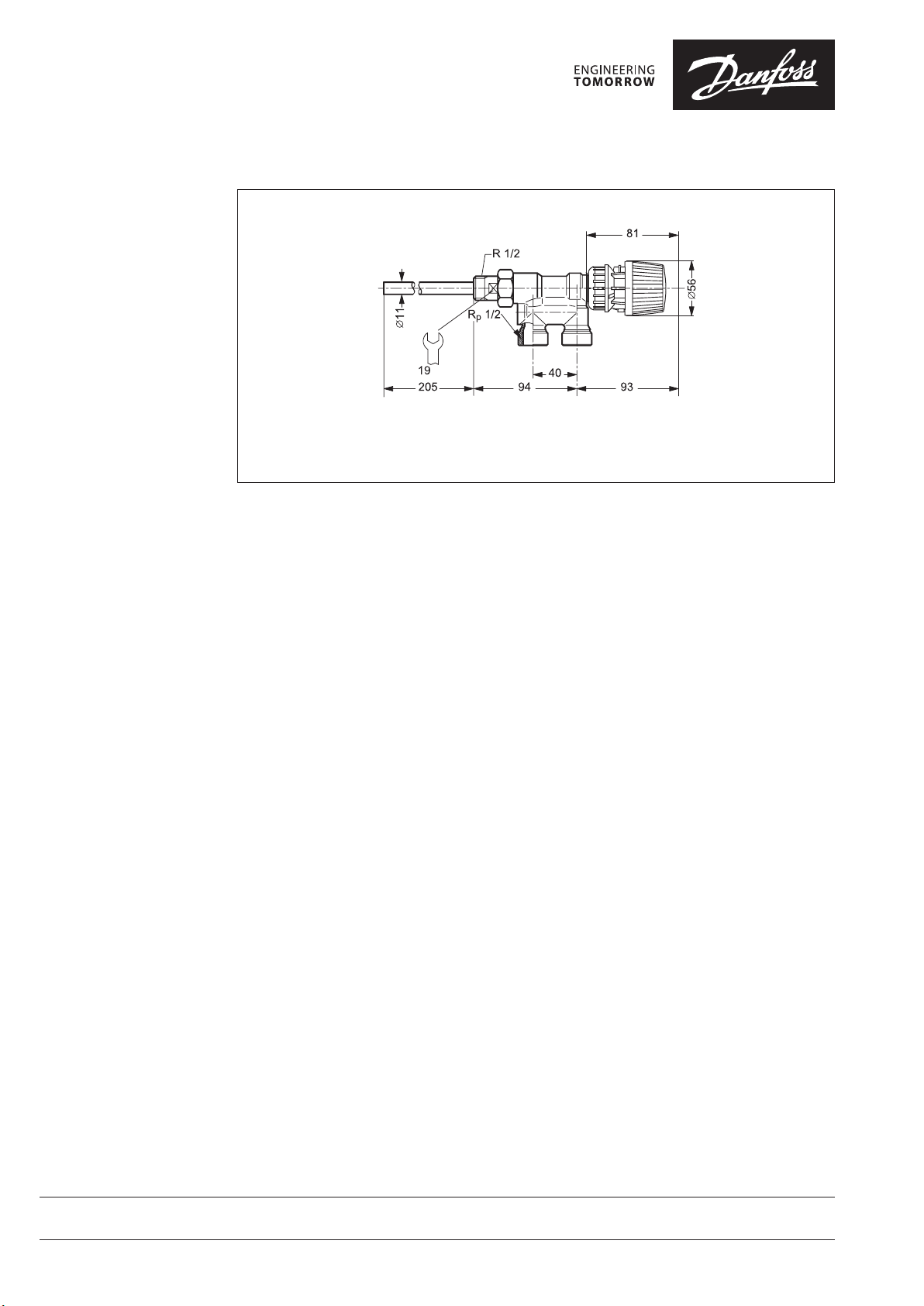

Габаритные и присоеди­нительные размеры

мм

Исполнение для бокового присоединения, штуцеры ½”
