Si le régulateur Optyma Plus présente des
régulateur.
Câblage en mode secours du régulateur
Optyma
Les informations contenues dans ce document sont un résumé des
instructions disponibles dans la documentation Danfoss.
Pour plus d’informations, veuillez consulter le guide d’utilisation ou d’autres
documents fournis avec le groupe de condensation.
Régulateur Optyma™ Plus (code commande 118U3465)
TM
Plus & Optyma
Avertissement :
TM
Plus Inverter
dysfonctionnements, vous pouvez continuer à
faire fonctionner le groupe de condensation en
mode secours.
Dans cette documentation, nous allons vous
montrer comment réaliser un câblage de
secours.
Il s’agit d’une solution temporaire et nous nous
vous conseillons de remplacer rapidement le
ÉTAPE
1.1
Étape 1 - Couper l’alimentation électrique
ACTION
DESCRIPTION
Coupez l’alimentation à l’aide du
sectionneur.
JUILLET 2019
1
Étape 2 - Connecter les bornes 25 et 22
Connectez la borne 25 à la borne 22 (Borne 22 ligne de sécurité
haute et basse pression).
Étape 3 - Connecter les bornes 24 et 11
Connectez la borne 24 à la borne 11 (Borne
11 ligne compresseur).
JUILLET 2019
2
Étape 4 - Connecter les bornes 6 et 11
Connectez la borne 6 à la borne 11. Maintenant le ventilateur du condenseur
fonctionne en vitesse fixe, simultanément avec le compresseur.
Étape 5 - Connecter les bornes 12 et 21
Connectez la borne 12 du régulateur à la borne 21 du contacteur du compresseur.
JUILLET 2019
3
ATTENTION
:
Cette étape est uniquement pour le régulateur

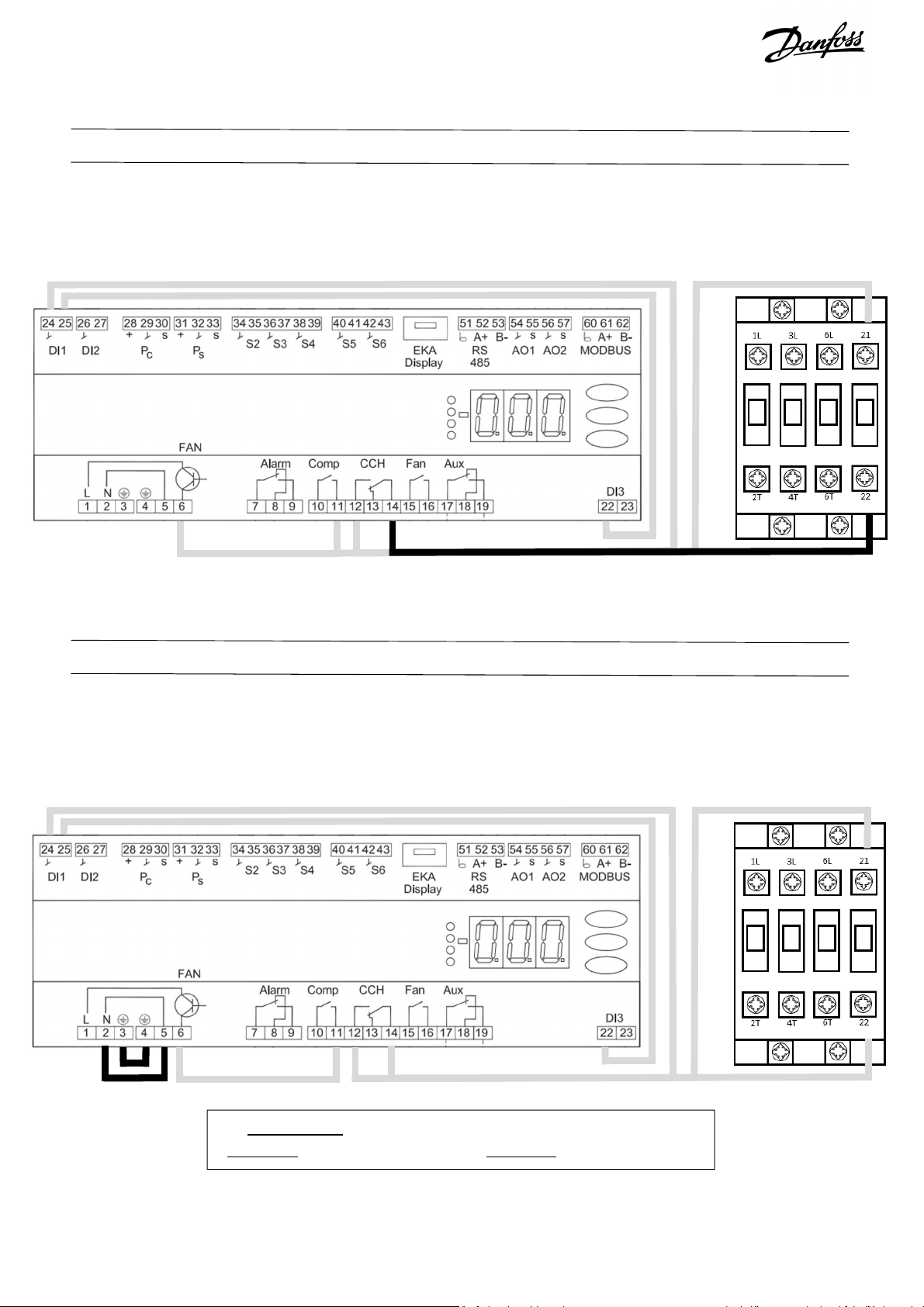

Étape 6 - Connecter les bornes 14 et 22
Connectez la borne 14 du régulateur à la borne 22 du contacteur du compresseur.
Ainsi la résistance carter sera alimentée.
Étape 7 - Connecter les bornes 2-5 et 3-4
Connectez la borne 2 à la borne 5 (neutre), et la borne 3 à la borne 4 (terre). Ainsi
le ventilateur sera alimenté.
084B8080, dans le cas du régulateur 084B8135 sauter cette étape.
JUILLET 2019
4
Étape 8 - Retirer les connecteurs du régulateur
Retirez tous les connecteurs du régulateur avant d’alimenter électriquement le
groupe de condensation.
Étape 9 - Vérification
Quand le groupe de condensation est alimenté, le ventilateur et le compresseur
démarrent. Vérifiez que la résistance du carter est alimentée quand le compresseur
est à l’arrêt.
Attention : Ce câblage en mode secours doit être temporaire et
nous vous conseillons de remplacer rapidement le régulateur.
Le groupe de condensation ne peut pas fonctionner de façon
permanente dans cette configuration. Le fonctionnement du
compresseur à très basse pression risque de l’endommager.
JUILLET 2019
5
