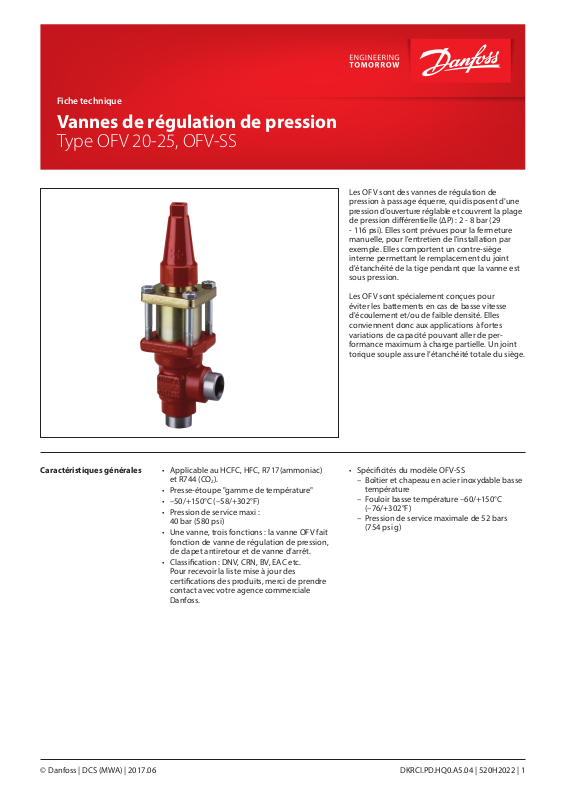

Danfoss OFV 20, OFV 25, OFV-SS, OFV Data sheet [fr]

Fiche technique

Vannes de régulation de pression

Type OFV 20-25, OFV-SS

Les OFV sont des vannes de régulation de
pression à passage équerre, qui disposent d’une
pression d’ouverture réglable et couvrent la plage
de pression diérentielle (ΔP) : 2 - 8 bar (29

- 116 psi). Elles sont prévues pour la fermeture
manuelle, pour l'entretien de l'installation par
exemple. Elles comportent un contre-siège
interne permettant le remplacement du joint
d'étanchéité de la tige pendant que la vanne est
sous pression.

Les OFV sont spécialement conçues pour
éviter les battements en cas de basse vitesse
d'écoulement et/ou de faible densité. Elles
conviennent donc aux applications à fortes
variations de capacité pouvant aller de per­formance maximum à charge partielle. Un joint
torique souple assure l'étanchéité totale du siège.

Caractéristiques générales • Applicable au HCFC, HFC, R717(ammoniac)

et R744 (CO2).

• Presse-étoupe "gamme de température"

• –50/+150°C (–58/+302°F)

• Pression de service maxi :
40 bar (580 psi)

• Une vanne, trois fonctions : la vanne OFV fait
fonction de vanne de régulation de pression,
de clapet antiretour et de vanne d’arrêt.

• Classication : DNV, CRN, BV, EAC etc.
Pour recevoir la liste mise à jour des
certications des produits, merci de prendre
contact avec votre agence commerciale
Danfoss.

• Spécicités du modèle OFV-SS
– Boîtier et chapeau en acier inoxydable basse

température

– Fouloir basse température –60/+150°C

(–76/+302°F)

– Pression de service maximale de 52 bars

(754 psi g)

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 1

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Conception

Connexions

Existent avec les connexions suivantes :

• Soudée DIN (EN 10220)

• Soudée ANSI (B 36.19M)

Presse-étoupe OFV

Le presse-étoupe "gamme de température"
comprend un joint torique double avec lubri­cation permanente depuis un réservoir à graisse.
Ce système assure l'étanchéité parfaite sur toute
la gamme de –50 à +150°C (de –58 à +302°F). Un
joint torique souple assure l'étanchéité totale du
siège.

Fouloir OFV-SS

Ce fouloir en acier inoxydable est doté d’un joint
à ressort et garantit une étanchéité parfaite dans
la plage de température suivante : –60/+150 °C
(–76/+302 °F).
Les fouloirs sont équipés d’un racleur qui évite
toute pénétration de salissures ou de glace.

PED (Directive relative aux équipements sous
pression 97/23 CEE)

Les vannes OFV sont homologués aux normes
européennes indiquées dans la directive
relative aux équipements sous pression. Ils sont
également homologués CE.

Installation

La vanne est conçue pour supporter une pression
intérieure très élevée. Des risques de surpression
peuvent se produire si du liquide se trouve
bloqué dans une tuyauterie lors d'une remontée
en température. Pour plus de renseignements,
veuillez vous reporter aux instructions
d'installation des OFV.

Exemple de cercle de marquage, vanne type OFV.

Caractéristiques techniques

Pour obtenir des informations complémen-taires
et connaître les limites applicables, veuillez vous
reporter aux directives d’installation.

OFV

Alésage nominal DN≤ 25 mm (1 in.)

Homologué Groupe de uide I

Catégorie Article 3, paragraphe 3

• Réfrigérants
Applicable au HCFC, HFC, R717(ammoniac)
et R744 (CO2).

• Les hydrocarbones inammables ne sont pas
recommandés: veuillez contacter Danfoss.

• Gamme de température
OFV: –50/+150°C (–58/+302°F)
OFV-SS: –60/+150°C (–76/+302°F)

• Pressure range
Pression de service maxi :
OFV: 40 bar g (580 psig)
OFV-SS: 52 bar (754 psi g)
Pression de consigne (∆p):
2 - 8 bar (29 - 116 psi).

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 2

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Principe de fonctionnement

(dégivrage)

Fonctionnement des OFV

Pour régler la pression d'ouverture des OFV,
tourner la tige jusqu'à obtention de la pression
diérentielle spécique ∆P

total

over

∆P

∆P

over

set

+ ∆P

set

∆P

∆P

Fig. 1

. ∆P

set

détermine

set

indirectement la pression de dégivrage. Comme il
ressort de la g. 1, une OFV réagit à une pression
légèrement supérieure à ∆P

, soit à ∆P

set

total

. ∆P

total

se situe quelquepart dans la zone grise de g. 1.

Température/pression de condensation

Température maxi (temp. de
dégivrage)

Température mini

Température/pression d'évaporation

Réglage de la pression de
consigne

∆P

étant spécique à l'installation, la pression

over

de travail totale (∆P

total

= ∆P

set

+ ∆P

) l'est aussi.

over

En réglant la pression diérentielle d'ouverture
∆P

, on peut régler la pression de travail ∆P

set

+ ∆P

jusqu'à obtention de la pression de

over

set

dégivrage recherchée.

La pression de consigne est la
pression à laquelle la sou pape
commence à s'ouvrir.

La pression de consigne est
réglable entre 2 et 8 bar de
pression diérentielle. La cale
livrée avec la soupape peut être
placée sous le ressort pour en
augmenter la tension initiale. La
gamme complète de pression
diérentielle entre 2 et 8 bar est
alors couverte comme suit :

De 2 à 6.5 bar sans cale.
De 3.5 à 8 bar avec cale.

Pression de dégivrage ≈ pression d'évaporation +
∆P

+ ∆P

over

.

set

Important !

La soupape OFV est dépendante de la contre­pression.

* Pression de consigne avec cale rep. 23

* Pression de consigne sans cale rep. 23

© Danfoss | DCS (MWA) | 2017.06

Fig. 2
Pression de consigne en fonction
du nombre de tours de la tige

Tours de la tige

* Voir les spécications des matériaux et le guide

d'installation et d'entretien des OFV.

DKRCI.PD.HQ0.A5.04 | 520H2022 | 3

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Calculs et sélection

Fig. 3.
Valeurs kv pour OFV 20 - 25

Calcul de capacité pour
réguler la pression de
dégivrage

Pour calculer la capacité des soupapes OFV, on

G : débit massique (kg/h)

utilise les formules suivantes :

kv : vitesse d'écoulement (m3/h) (la valeur

Liquides sans changement de phase

G = k

√ρ× ∆P

v

total

×1000

Liquides avec changement de phase (régulation de
pression en cours de dégivrage, par exemple)

kv est fonction de ∆P

over

ρ : densité, liquide (kg/m3)

∆P

∆P

= pression diérentielle (bar)

bar

= ∆P

set

+ ∆P

over

bar

, voir g. 3).

Pression de dégivrage ≈ pression

G = k

× 0.78 √ρ× ∆P

v

Tableau 1 : Débit massique maxi (G

Température d'évaporation –10°C –20°C –30°C –40°C –50°C

Température de dégivrage 10°C

total

×1000

d'évaporation + ∆P

) pour OFV 20 et OFV 25 avec R717

OFV

set

+ ∆P

over

OFV 20

Débit massique G
(∆P

= 1 bar ⇒ kv = 0.52 m3/h)

over

OFV 20

(kg/h)

577 661 714 747 768

OFV 25

Débit massique G
(∆P

= 1.5 bar ⇒ kv = 1.5 m3/h)

over

Calcul utilise la formule "liquides évaporés" sous "Calculs et sélection".

OFV 25

(kg/h)

1666 1906 2059 2156 2216

Tableau 2 : Calcul du débit massique G0 du réfrigérant

Température d'évaporation –10°C –20°C –30°C –40°C –50°C

Débit massique G0 (kg/h) 2.780 × Q02.712 × Q02.651 × Q02.595 × Q02.544 × Q

Q0 : Capacité d'évaporation (kW)
Calcul est basé sur un circuit à circulation pompée (température du liquide = température d'évaporation)

0

© Danfoss | DCS (MWA) | 2017.06

Règle générale : capacité de dégivrage G

~ (2 – 3) × G

OFV

Exemple :

Un évaporateur frigorique assure une capacité
Qo = 150 kW à une température d'évaporation de
–40°C.
On désire réguler la température de
dégivrage au moyen d'une soupape OFV.

0

Tableau 2 : G0= 2.595 × Q0 = 389 kg/h
Dans cet exemple, la capacité de dégivrage est
xée à 2.5 × G0.
G

≥ 2.5 × 389 = 972 kg/h.

OFV

On choisit la soupape OFV 25
(G

= 2156 kg/h (tableau 1)).

OFV 25 max.

DKRCI.PD.HQ0.A5.04 | 520H2022 | 4

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

ICLX

Applications

Régulation de pression/température au cours du
dégivrage par gaz chaud

Pour assurer un dégivrage par gaz chaud e cace,
la température (ou pression) doit être portée à
10°C (50°F) environ. La sou pape OFV constitue
la solution optimale pour la régulation de la
pression de dégivrage et donc de la température
correspondante. Il est recommandé d'entamer
le cycle de dégi vra ge en fermant la vanne ICLX
(conduite d'amenée de liquide) pour permettre à
une frac tion du liquide froid, qui se trouve dans
l'évaporateur, de retourner au séparateur de
liquide. Fermer la vanne ICLX (conduite d'aspira-

tion) et, après un certain retard, ouvrir l'élec tro­vanne d'amenée de gaz chaud pour attaindre
la pression de dégivrage dans l'évapora teur.
Lorsque la pression de dégivrage atteint la
consigne de l'OFV, celle-ci s'ouvre et la pression
de dégivrage augmente à la pression de travail
∆P

+ ∆P

over

.

set

Le dégivrage terminé, on ouvre normalement
d'abord la ICLX de la conduite de re tour pour
égaliser la pression vers le côté d'aspiration avant
d'ouvrir au côté de refoulement.

Amenée de gaz chaud

Conduite de
retour noyée

Amenée de
liquide

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 5

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Spécications des matériaux

Rep. Pièce Matériau EN ISO ASTM

1 Corps Acier P285 QH

2 Couvercle, bride Acier P275 NL1

3 Couvercle, cartouche Acier

4 Tige Acier inox X10 CrNi S18-9

5 Cône Acier

8 Fouloir Acier

9 Rondelle d'étanchéité Aluminium

12 Boulons Acier inox A2-70 A2-70 Type 308

13 Joint torique Chloroprène (néoprène)

14 Ressort Acier

16 Rondelle de ressort Acier

17 Capuchon Aluminium

18 Joint du capuchon Nylon

20 Guide Acier

21 Joint torique Chloroprène (néoprène)

22 Anneau d'étanchéité PTFE (téon)

23 Bague entretoise Acier

24 Joint torique Chloroprène (néoprène)

EN10222-4

EN10028-3

17440

Type 17
683/13

LFA350

AISI 303

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 6

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Spécications des matériaux

OFV-SS 20 - 25 (

Rep. Pièce Matériau EN ISO ASTM

1 Corps Acier inox X5CrNi18-10

2 Couvercle, bride Acier inox X5CrNi18-10

3 Couvercle, cartouche

4 Tige Acier inox X8CrNiS18-9

5 Cône

8 Fouloir

9 Rondelle d'étanchéité Sans amiante

12 Boulons

13 Joint torique Chloroprène (néoprène)

14 Ressort Acier

16 Rondelle de ressort

17 Capuchon Aluminium

18 Joint du capuchon Nylon

20 Guide Acier

21 Joint torique

22 Anneau d'étanchéité

23 Bague entretoise

24 Joint torique

Acier inox

Acier 9SMn28 Type 2 1213

Acier inox

Acier inox A2-70 A2-70 Type 308

Acier

Chloroprène (néoprène)

PTFE (Teon)

Acier

Chloroprène (néoprène)

EN10088

EN10088

DIN 17440

3

/4 - 1")

AISI 304

AISI 304

Type 17, 683/13 AISI 303

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 7

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Connexions

DIN

ANSI

Dimensions et poids

Dia.mmDia.

in.ODmmTmmODin.

Soudée DIN (EN 10220)

20
25

¾126,9

33,7

2,3
2,6

1,06
1,33

Soudée ANSI (B 36.10M)

3

20
25

/

26,9

4

1

33,7

4,0
4,6

1,06
1,33

Soudée ANSI (B 36.19M, SCHEDULE 40)

20
25

¾126,9

33,7

2,9
3,5

1,06
1,33

OFV 20 - 25

in.

0,09
0,10

0,16
0,18

0,11
0,14

T

kv-équerre

m3/h

0 - 0,52
0 - 1,50

0 - 0,52
0 - 1,50

0 - 0,52
0 - 1,50

Cv-équerre
USgal/min

0 - 0,60
0 - 1,74

0 - 0,60
0 - 1,74

0 - 0,60
0 - 1,74

© Danfoss | DCS (MWA) | 2017.06

Dia. vanne G C C

OFV 20 - 25

OFV 20 (¾ in.)

OFV 25 (1 in.)

Les poids spéciés sont approximatifs

mm
in.

mm
in.

45

1.77

45

1.77

230

9.1

230

9.1

290

11.4

290

11.4

min

∅D

38

1.5

38

1.5

H

60

2.4

60

2.4

Poids

2.0 kg

2.0 kg

DKRCI.PD.HQ0.A5.04 | 520H2022 | 8

Fiche technique | Vannes de régulation de pression, type OFV, OFV-SS

Déscription Commande

Utiliser le tableau ci-dessous pour trouver la
soupape qui convient.

Veuillez noter que les codes type servent
uniquement à identier les soupapes. Les
soupapes que vous pouvez spécier au
moyen des codes type ne sont pas toutes
comprises dans la gamme standard. Pour plus
d’informations, veuillez contacter Danfoss A/S.

Exemple de code type

OFV 25 D 1 3 3

Codes type

Type de vanne OFV Soupape de trop-plein

Dia. nominal en mm 2025DN 20

Connexions DASoudées : DIN EN 10220

Corps de vanne 1 Passage d'équerre

Matériaux 3 Corps: P285 QH, couvercle: P275 NL1

Autre équipement 3 Capuchon, tige courte avec joint torique chloroprène (néoprène)

DN 25

Soudées : ANSI B 36.19M

Important !

Si les produits doivent être certiés
conformément aux normes de sociétés
certicatrices spéciques, veuillez contacter
Danfoss.

Pression d'ouverture
2-8 bar (29-116 psi):

Dia.

mm in

20 ¾ OFV 20 A 133 2412+185

20 ¾ OFV 20 D 133 2412+183

20 ¾ OFV-SS 20 D ANG OVER FLOW VALVE 52BAR 148G3194

25 1 OFV 25 A 133 2412+186

25 1 OFV 25 D 133 2412+184

25 1 OFV-SS 25 A ANG OVER FLOW VALVE 52BAR 148G3843

25 1 OFV-SS 25 D ANG OVER FLOW VALVE 52BAR 148G3195

Type No de code

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 9

© Danfoss | DCS (MWA) | 2017.06

DKRCI.PD.HQ0.A5.04 | 520H2022 | 10
