Scheda tecnica
Centraline elettroniche per bruciatori di olio combustibile
OBC 85B.10
Descrizione
Funzionamento
La centralina OBC 85B.10 basata su
microprocessore, garantisce tempi stabili e
precisi indipendenti da variazioni della tensione
di alimentazione e della temperatura ambiente.
La centralina è protetta dalle sotto-tensioni in
conformità alla norma EN 298:2012. In caso di
sotto-tensione, la centralina impedisce al
bruciatore di avviarsi e allo stesso tempo,
visualizza un codice di errore lampeggiante.
L’OBC 85B.10 regola l’inserimento e il
disinserimento dei componenti del bruciatore
ed assicura che il ciclo di combustione venga
effettuato in sicurezza.
Una volta raggiunta la temperatura di rilascio
decisa dal termostato del preriscaldatore
(OTR ), il motore del bruciatore avvia la preventilazione e contemporaneamente viene
alimentata la sezione di accensione (TT). Una
volta raggiunta la temperatura di rilascio e il
termostato del preriscaldatore di gasolio (OTR)
si inserisce, il motore del bruciatore avvierà
il prespurgo e contemporaneamente verrà
alimentata l’accensione (TT). A seconda del
tempo di pre-accensione e pre-ventilazione,
l’olio viene rilasciato mediante l’apertura della
elettrovalvola V1, in seguito verrà aperta anche la
elettrovalvola V2.
Quando il termostato della caldaia si apre
al termine del periodo di riscaldamento,
l’alimentazione è interrotta e tutti i relè sulle
uscite si aprono in preparazione del successivo
ciclo di avviamento. Inoltre, una funzione
temporizzata assicura che il motore del
bruciatore continui a funzionare fino alla fine
del tempo di post-ventilazione. Se il termostato
interviene prima del termine del tempo di postventilazione, la centralina interrompe la postventilazione ed avvia un nuovo ciclo di
preriscaldamento.
Inoltre, fino ad altri cinque tipi di guasto
possono essere segnalati, come codici di
lampeggiamento, quando la centralina si trova in
condizione di blocco.
Il modello soddisfa i requisiti della direttiva RoHS
e WEEE.
Applicazioni e caratteristiche
• Per bruciatori bistadio fino a 30 kg/h
• Per bruciatori con o senza preriscaldatore
• Tempi precisi e riproducibili
• Limitazione a 3 ripartenze a causa dello
spegnimento della fiamma nello stesso
periodo di funzionamento
• Limitazione a 10 min. del tempo di preriscaldo
• Riarmo da remoto e uscita allarmata
• Post-ventilazione
• Indicazione della causa del blocco
• Indicazione della fase di preriscaldo e di
funzionamento
Nota: Negli OBC 85, il termostato della
caldaia (TR) deve essere sempre collegato
al morsetto 7, mentre il termostato di
sicurezza (TB) deve essere sempre collegato
al morsetto 1.
Informazioni sul funzionamento
L’OBC 85B.10 è dotato di un LED bicolore
che visualizza lo stato di funzionamento
e che può indicare le cause di errore che
provocano l’arresto. Nell’evento di un arresto di
funzionamento, la causa dell’errore può essere
letta come codice di lampeggiamento al rilascio
del pulsante di reset dopo almeno 5 secondi di
pressione dello stesso. La sotto-tensione sarà
comunque visualizzata automaticamente.
Il riarmo può essere eseguito direttamente
nella modalità di allarme (luce rossa costante)
oppure nella modalità con codice di
lampeggiamento premendo il pulsante di reset
per almeno 0,5 secondi ma non oltre 3 secondi.
Dalla modalità con codice di lampeggiamento è
possibile ritornare alla modalità di allarme
premendo nuovamente il pulsante di reset per
almeno 5 secondi.
© Danfoss | 2019.09
VD.HN.B3.06 | 1

Scheda tecnica Centraline elettroniche per bruciatori di olio combustibile OBC 85B.10

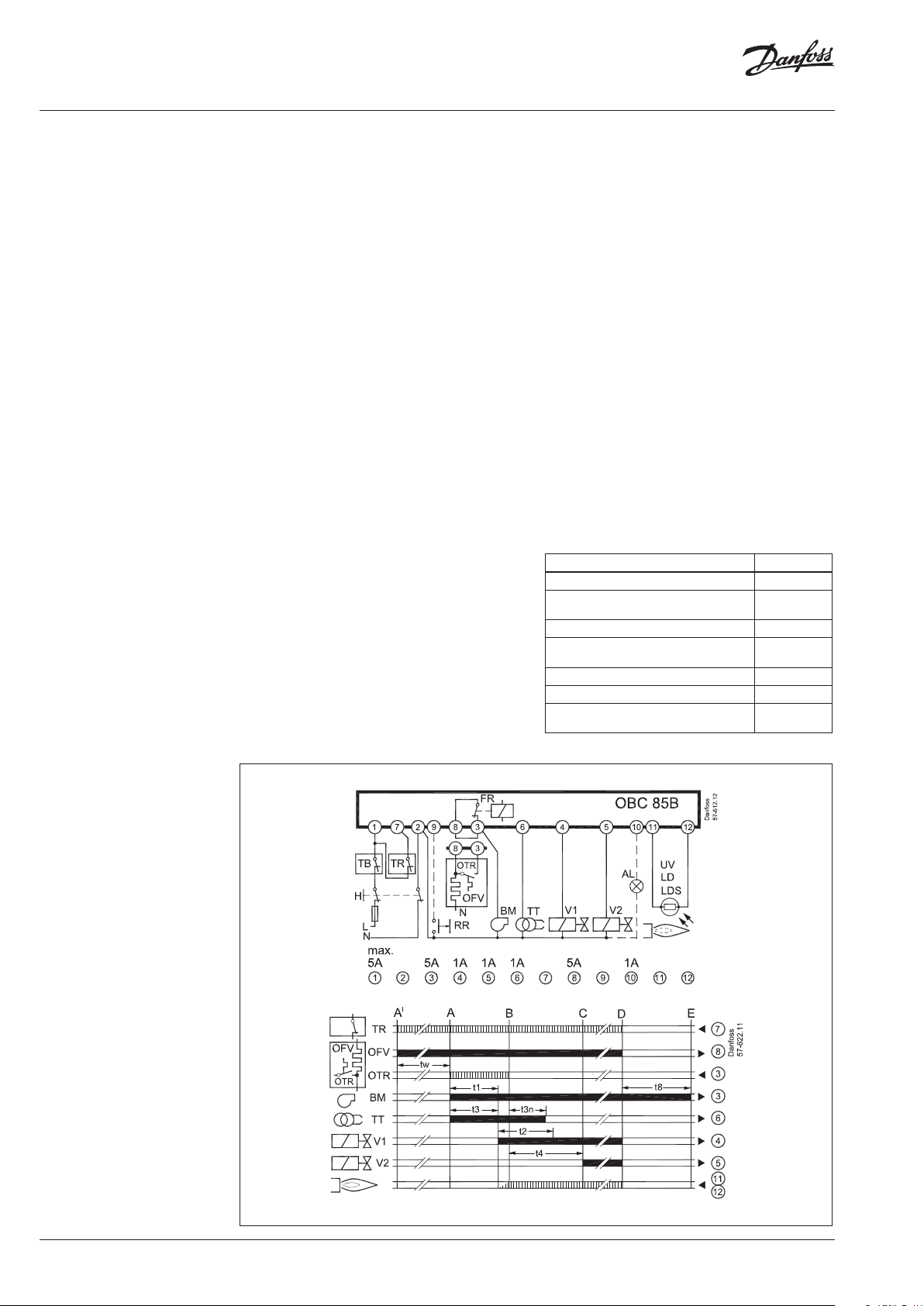

Funzionamento normale
Quando il termostato della caldaia (TR) si
inserisce, il pulsante di reset lampeggia di colore
verde. Non appena si chiude anche il termostato
del preriscaldatore (OTR), il pulsante di riarmo
si accende con luce verde costante. Quando il
termostato della caldaia si apre, la luce verde non
si spegne immediatamente, ma rimane accesa
fino al termine del periodo di post-ventilazione.
Errori durante il funzionamento (codici di
lampeggiamento):
• Se la tensione di rete scende al di sotto di
185 V prima dell’avviamento, la centralina si
blocca per impedire la sequenza di avvio. Se
la tensione di rete scende al di sotto di 170
V durante il funzionamento, l’alimentazione
di olio e il bruciatore vengono arrestati
In entrambi i casi, il pulsante di riarmo
lampeggia automaticamente per 8 volte.
Quando la tensione di rete raggiunge 185
V, la centralina si riavvia normalmente. Si
deve tener conto che la centralina non può
essere riarmata se la tensione di rete è ancora
inferiore a 170 V.
• Se la tensione di rete supera i 264 V, la
centralina entra automaticamente in modalità
di allarme. Lo scopo dell’arresto di sovratensione non è semplicemente quello di
proteggere l’elettronica della centralina, ma
anche gli altri componenti del bruciatore.
• Se viene registrata la presenza di luce nella
fase finale della sequenza di pre-ventilazione,
la centralina non rilascia il combustibile e si
porta invece in modalità di allarme.
• Se non viene rilevata alcuna fiamma in fase di
avviamento, vale a dire al termine del tempo
di sicurezza, la centralina si colloca in modalità
di allarme.
• In caso di assenza di fiamma durante il
funzionamento, l’alimentazione di olio viene
interrotta al massimo dopo 1 secondo e la
centralina riavvia il bruciatore. Nel caso di più
di tre assenze di fiamma durante lo stesso
periodo di funzionamento (TR collegato), la
centralina si porta in modalità di allarme.
• Se la temperatura di rilascio nel
preriscaldatore non viene raggiunta entro 10
minuti, la centralina si colloca in modalità di
allarme.
Il processore OBC 85B.10 sorveglia anche le uscite
TT, V1 e V2. Se nelle uscite vengono riscontrati
errori come il rumore elettrico (EMC), la
centralina entra in modalità di allarme.
Nota:
L’OBC 85B.10 può essere ri armata solo quando è collegata a lla
rete di alimenta zione.
Codici di lampeggiamento
Evento Codice
Luce 2 lampeggi
Nessuna fiamma allo scadere del
tempo di sicurezza
Oltre tre ripartenze nello stesso ciclo 4 lampeggi
Tempo di attesa max. in caso di ritardo
del preriscaldatore (10 min.)
Tensione di rete superiore a 264 V c.a. 6 lampeggi
Sotto-tensione <170 V (automatico) 8 lampeggi
Guasto dell’applicazione (EMC)
3 lampeggi
5 lampeggi
lampeggi
costanti
