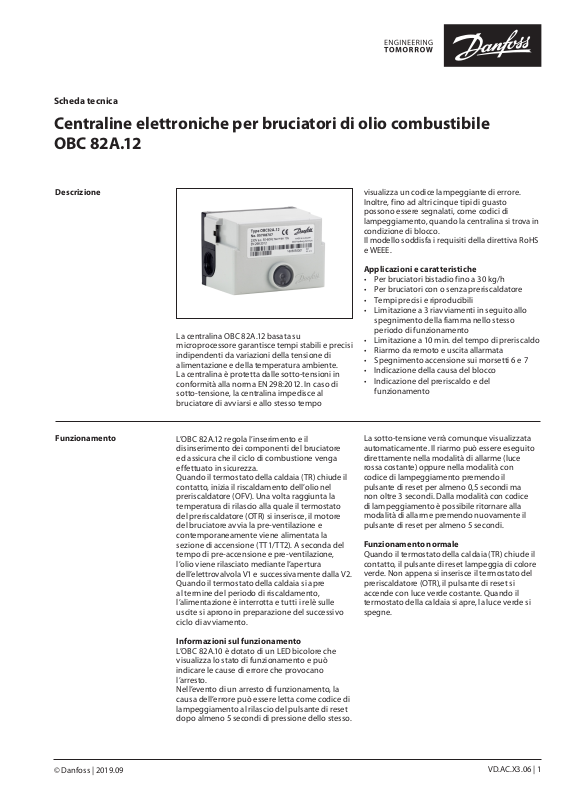

Scheda tecnica

Centraline elettroniche per bruciatori di olio combustibile
OBC 82A.12

Descrizione

Funzionamento

La centralina OBC 82A.12 basata su
microprocessore garantisce tempi stabili e precisi
indipendenti da variazioni della tensione di
alimentazione e della temperatura ambiente.
La centralina è protetta dalle sotto-tensioni in
conformità alla norma EN 298:2012. In caso di
sotto-tensione, la centralina impedisce al
bruciatore di avviarsi e allo stesso tempo

L’OBC 82A.12 regola l’inserimento e il
disinserimento dei componenti del bruciatore
ed assicura che il ciclo di combustione venga
effettuato in sicurezza.
Quando il termostato della caldaia (TR) chiude il
contatto, inizia il riscaldamento dell’olio nel
preriscaldatore (OFV). Una volta raggiunta la
temperatura di rilascio alla quale il termostato
del preriscaldatore (OTR) si inserisce, il motore
del bruciatore avvia la pre-ventilazione e
contemporaneamente viene alimentata la
sezione di accensione (TT1/TT2). A seconda del
tempo di pre-accensione e pre-ventilazione,
l’olio viene rilasciato mediante l’apertura
dell’elettrovalvola V1 e successivamente dalla V2.
Quando il termostato della caldaia si apre
al termine del periodo di riscaldamento,
l’alimentazione è interrotta e tutti i relè sulle
uscite si aprono in preparazione del successivo
ciclo di avviamento.

visualizza un codice lampeggiante di errore.
Inoltre, fino ad altri cinque tipi di guasto
possono essere segnalati, come codici di
lampeggiamento, quando la centralina si trova in
condizione di blocco.
Il modello soddisfa i requisiti della direttiva RoHS
e WEEE.

Applicazioni e caratteristiche

• Per bruciatori bistadio fino a 30 kg/h

• Per bruciatori con o senza preriscaldatore

• Tempi precisi e riproducibili

• Limitazione a 3 riavviamenti in seguito allo
spegnimento della fiamma nello stesso

periodo di funzionamento

• Limitazione a 10 min. del tempo di preriscaldo

• Riarmo da remoto e uscita allarmata

• Spegnimento accensione sui morsetti 6 e 7

• Indicazione della causa del blocco

• Indicazione del preriscaldo e del
funzionamento

La sotto-tensione verrà comunque visualizzata
automaticamente. Il riarmo può essere eseguito
direttamente nella modalità di allarme (luce
rossa costante) oppure nella modalità con
codice di lampeggiamento premendo il
pulsante di reset per almeno 0,5 secondi ma
non oltre 3 secondi. Dalla modalità con codice
di lampeggiamento è possibile ritornare alla
modalità di allarme premendo nuovamente il
pulsante di reset per almeno 5 secondi.

Funzionamento normale

Quando il termostato della caldaia (TR) chiude il
contatto, il pulsante di reset lampeggia di colore
verde. Non appena si inserisce il termostato del
preriscaldatore (OTR), il pulsante di reset si
accende con luce verde costante. Quando il
termostato della caldaia si apre, la luce verde si
spegne.

© Danfoss | 2019.09

Informazioni sul funzionamento

L’OBC 82A.10 è dotato di un LED bicolore che
visualizza lo stato di funzionamento e può
indicare le cause di errore che provocano
l’arresto.
Nell’evento di un arresto di funzionamento, la
causa dell’errore può essere letta come codice di
lampeggiamento al rilascio del pulsante di reset
dopo almeno 5 secondi di pressione dello stesso.

VD.AC.X3.06 | 1

Scheda tecnica Centraline elettroniche per bruciatori di olio combustibile OBC 82A.12

Errori durante il funzionamento (codici di
lampeggiamento):

• Se la tensione di rete scende al di sotto di
185 V prima dell’avviamento, la centralina si
blocca per impedire la sequenza di avvio. Se
la tensione di rete scende al di sotto di 170 V
durante il funzionamento, l’alimentazione di
olio e il bruciatore vengono arrestati.

In entrambi i casi, il pulsante di riarmo
lampeggia automaticamente per 8 volte.
Quando la tensione di rete raggiunge 185
V, la centralina si riavvia normalmente. Si
deve tener conto che la centralina non può
essere riarmata se la tensione di rete è ancora
inferiore a 170 V.

• Se la tensione di rete supera i 264 V, la
centralina entra automaticamente in modalità

di allarme. Lo scopo dell’arresto di sovra-

tensione non è semplicemente quello di
proteggere l’elettronica della centralina, ma
anche gli altri componenti del bruciatore.

• Se viene registrata la presenza di luce nella

fase finale della sequenza di pre-ventilazione,
la centralina non rilascia il combustibile e
si porta invece in modalità di allarme.

• Se non viene rilevata alcuna fiamma in fase

di avviamento, vale dire al termine del tempo
di sicurezza, la centralina si colloca in modalità
di allarme.

• In caso di assenza di fiamma durante il
funzionamento, l’alimentazione di olio viene
interrotta al massimo dopo 1 secondo e la

centralina riavvia il bruciatore. Nel caso di
più di tre mancanze di fiamma durante lo
stesso periodo di funzionamento (TR

collegato), la centralina entra in modalità di
allarme.

• Se la temperatura di rilascio nel
preriscaldatore non viene raggiunta entro
10 minuti, la centralina entra in modalità di
allarme.

Il processore OBC 82A.12 sorveglia anche le
uscite TT1/TT2, V1 e V2. Se nelle uscite vengono
riscontrati errori come il rumore elettrico (EMC),
la centralina entra in modalità di allarme.

Nota:

L’OBC 82A.12 può essere riarmato solo se è colle gato alla rete di
alimentazione.

Codici di lampeggiamento

Evento Codice

Luce 2 lampeggi

Assenza fiamma allo scadere del tempo
di sicurezza

Oltre tre ripartenze nello stesso ciclo 4 lampeggi

Tempo di attesa max. in caso di ritardo
del preriscaldatore (10 min.)

Tensione di rete superiore a 264 V c.a. 6 lampeggi

Sotto-tensione <170 V (automatico) 8 lampeggi

Guasto dell’applicazione (EMC)

3 lampeggi

5 lampeggi

lampeggi

costanti
