Техническое описание
Ручной балансировочный клапан MNT
Описание и область
применения
Общий вид клапана MNT
Ручной балансировочный клапан MNT
предназначен для использования в системах
отопления и охлаждения зданий. Его следует
устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.
MNT сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. MNT ограничивает максимальный расход
тепло- или холодоносителя через стояк или
установку. Клапан снабжен измерительным
ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапан по прибору Danfoss PFM 5001.
Клапан MNT предназначен для установки
на подающем трубопроводе.
MNT в отличие от других клапанов имеет
компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных
условиях.
Для удобства эксплуатации ось шпинделя
всех клапанов расположена под углом 90° по
отношению к дренажному крану и измерительным устройствам.
Клапаны MNT могут быть покрыты тепловой изоляцией. Для этого используются
специальные теплоизоляционные скорлупы,
заказываемые отдельно в зависимости от температуры среды (до 80 или 120 °С).
Для присоединения к трубопроводам
клапаны MNT имеют штуцеры с внутренней
или наружной резьбой. Клапаны с наружной
резьбой соединяются с трубопроводом при
помощи резьбовых или приварных патрубков
с накидными гайками.
Пример применения
MNT
Фанкойл
MNT
Установка балансировочных клапанов
на стояке системы отопления
2018 RC.08. A21.50 99
MNT
MNT
Балансировочные клапаны в обвязке фанкойла
Техническое описание
Ручной балансировочный клапан MNT
Номенклатура и кодовые
номера для заказа
Дополнительные
принадлежности
Клапан MNT
Эскиз DN, мм
Эскиз Наименование Описание Кодовый номер
Пропускная способность
3
K
, м
/ч
vs
Размер внутр. резьбы,
дюймы
Кодовый номер
15 1,6 Rp ½ 003Z2331
20 2,5 Rp ¾ 003Z2332
25 4 Rp 1 003Z2333
32 6,3 Rp
40 10 Rp
1¼
1½
003Z2334
003Z2335
50 16 Rp 2 003Z2351
DN = 15 мм 003L 8155
DN = 20 мм 003L8156
Рукоятка (черная) со шкалой
настройки для клапанов MNT
DN = 25 мм 003L8157
DN = 32 мм 00 3L8158
DN = 40 мм 003L8158
DN = 50 мм 003L8158
Дренажный кран для MNT – 003L 8141
Измерительный ниппель для
дренажного крана
– 003L 8143
Изоляционная скорлупа
из EРS (до 80 °С)
Изоляционная скорлупа
из EРP (до 120 °С)
DN = 15 мм 003 L8165
DN = 20 мм 003L8166
DN = 25 мм 003L 8167
DN = 32 мм 003L8168
DN = 40 мм 003L8169
DN = 50 мм 003L8164
DN = 15 мм 00 3L8170
DN = 20 мм 003 L8171
DN = 25 мм 003 L8172
DN = 32 мм 003 L8173
DN = 40 мм 003L8139
DN = 50 мм 003L8138
100 RC.08. A21.50 2018
Техническое описание
Ручной балансировочный клапан MNT
Технические
характеристики
Выбор диаметра
и настройка клапанов
Условное давление: 16 бар.
Испытательное давление: 25 бар.
Максимальный перепад давлений на клапане: 1,5 бар (150 кПа).
Температура среды: от –20 до 120 °С.
Материал и детали, контактирующие с перемещаемой средой
Металлические элементы: латунь.
Уплотнения: EPDM.

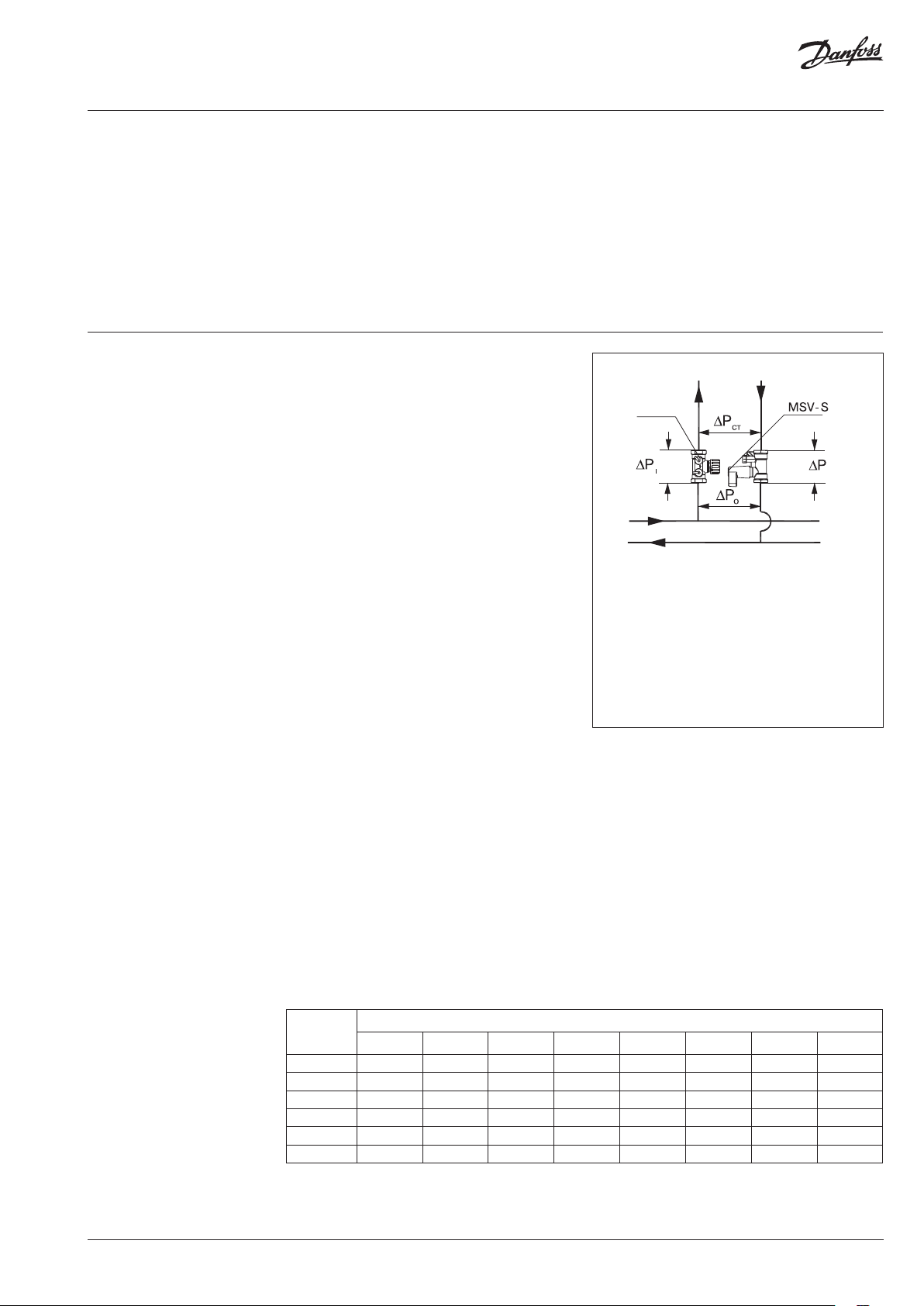

Пример
Требуется подобрать балансировочный и
запорный клапаны для стояка системы водяного отопления.
MNT
Дано:
Расчетный расход теплоносителя через стояк:
G = 0,8 м3/ч.
Потери давления в стояке системы:
ΔРст = 0,15 бар (15 кПа).
Разность давлений в магистральных трубопроводах в точке присоединения стояка:
ΔРо = 0,45 бар (45 кПа).
Условный диаметр стояка системы отопления:
DN = 20 мм.
Решение:
1. Выбор запорного клапана MSV-S.
где
ΔРI — потери давления в клапане MNT;
ΔРст — требуемый перепад давлений в стояке;
ΔР
— потери давления в клапане MSV-S.
S
Обычно диаметр запорного клапана MSV-S
принимается по диаметру стояка системы
Пример. Выбор клапана MNT/MSV-S
отопления, на котором он устанавливается. При этом потери давления в клапане ΔРS
должны быть как можно меньше и определяются по его пропускной способности и расходу теплоносителя:
ΔРS = (G/Kv)2 = (0,8/6)2 = 0,018 бар (1,8 кПа).
2. Выбор балансировочного клапана MNT и его
настройки.
Вычисляем требуемое значение потери
давления в клапане MNT:
ΔРI = ΔРo – ΔРст – ΔРS = 45 – 15 – 1,8 = 28,2 кПа.
Принимаем диаметр клапана по диаметру
стояка DN = 20 мм. По диаграмме (стр. 102,
пример 1) находим величину настройки клапана. Для этого соединяем точку расчетного
расхода (0,8 м3/ч) на шкале G с точкой, вычисленной требуемой потери давления в клапане MNT (28,2 кПа) на шкале ΔРкл, и продолжаем линию до шкалы Kv, где читаем значение:
Kv = 1,5 м3/ч. Далее из этой точки проводим
горизонтальную линию до пересечения с вертикальной шкалой настроек для клапана
DN = 20 мм, где находим значение настройки
балансировочного клапана MNT, равное 1,3.
S
ΔРо = ΔРI + ΔРст +ΔРS,
Значение Kv при различных настройках клапанов MNT
DN, мм
15 0,2 0,4 0,8 1,1 1, 3 1,5 1,6 1,6
20 0,3 0,7 1,3 1,7 2 2,3 2,5 2,5
25 0,4 1,1 1,9 2,7 3,3 3,6 3,9 4
32 0,7 1,7 3,1 4,3 5,2 5,7 6 ,1 6,3
40 0,9 2,1 4,2 5,9 7,4 8,7 9,7 10
50 1,7 4,1 7, 6 10,5 12,7 14 15,2 16
2018 RC.08. A21.50 101
Kv, м3/ч, при разном количестве оборотов шпинделя клапана от закрытого положения
0,2 0,5 1 1,5 2 2,5 3 3,2
Техническое описание
Выбор диаметра
и настройка клапанов
(продолжение)
Ручной балансировочный клапан MNT

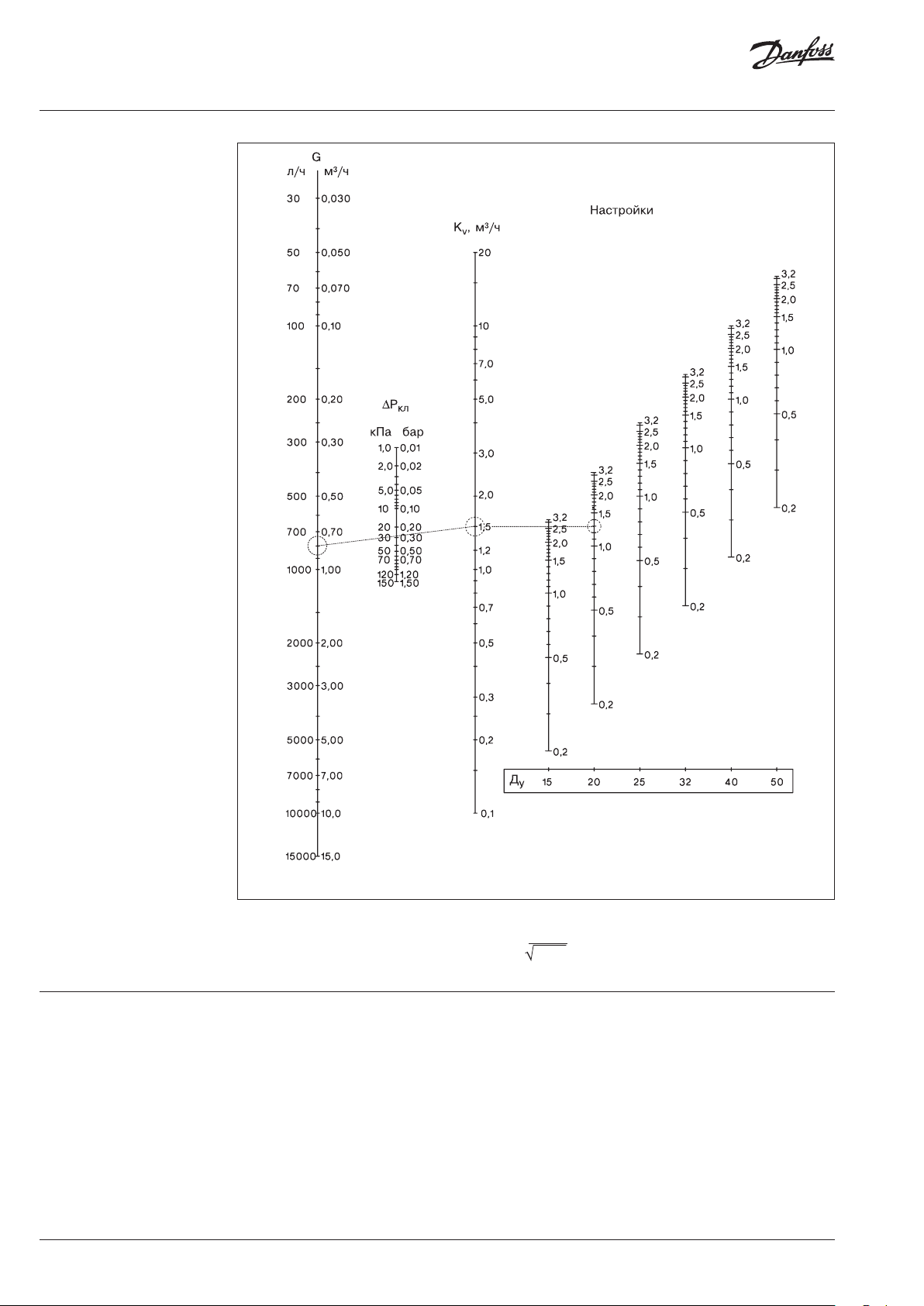

Пример 1
Диаграмма для выбора настроек клапана MNT
Измерение расхода
и перепада давлений
На диаграмме значения расхода G, м3/ч, потери давления в клапане ΔР
ны зависимостью:
Измерение расхода через клапаны MNT
Перепад давлений на клапане MNT может быть измерен с помощью специального
прибора компании «Данфосс» типа Danfoss
PFM 5001 или аналогичного других производителей, который присоединяется к измерительным ниппелям клапана. Далее по измеренно-
G
K
= .
v
ΔР
кл.
настройке на диаграмме для выбора настроек
клапана MNT находим фактический расход
теплоносителя.
При измерении на MNT импульс давления
от его выходного штуцера снимается через
специальный измерительный ниппель, устанавливаемый на дренажном кране.
(бар) и Kv, м3/ч, связа-
кл.
му перепаду давлений, диаметру клапана и его
102 RC.08. A21.50 2018
Техническое описание
Ручной балансировочный клапан MNT
Монтаж Клапан MNT предназначен для установки, как правило, на подающем трубопроводе для обе-
спечения возможности дренажа установки через кран на корпусе клапана.
Рекомендуется предусматривать сетчатый фильтр на подающем трубопроводе перед клапа-
нами MNT с размером ячейки сетки не более 0,5 мм.
Устройство
Клапан MNT
1. Запорная рукоятка.
2. Запорный шпиндель.
3. Настроечный шпиндель.
4. Шкала настройки.
5. Кольцевое уплотнение.
6. Золотник клапана.
7. Корпус клапана.
Устройство клапана MNT
MNT имеет двойной шпиндель, который обеспечивает ограничение максимального расхо-
да и полное закрытие клапана.
Габаритные
и присоединительные
размеры
L
H1H
Тип
MN T 15 65 48 15 28 27 Rp ½ 0,31
MNT 20 75 60 18 35 32 Rp ¾ 0,40
MNT 25 85 75 23 45 41 Rp 1 0,67
MNT 32 95 95 29 55 50 Rp
MNT 40 100 100 31 55 55 Rp
MNT 50 130 106 38 55 67 Rp 2 2,00
Размеры клапана MNT с внутренней резьбой
1
мм
D
S
2
1
Размер внутр.
резьбы а,
дюймы
1¼
1½
Масса,
кг
1,10
1,22
2018 RC.08. A21.50 103
Центральный офис • ООО «Данфосс»
Россия, 143581 Московская обл., Истринский р-н, д. Лешково, 217.
Телефон: (495) 792-57-57. Факс: (495) 792-57-59. E-mail: he@danfoss.ru www.heating.danfoss.ru
Компани я «Данфосс » не несет отв етственн ости за оп ечатки в ката логах, бро шюрах и друг их издания х, а также о ставляе т за собой прав о на модерниз ацию своей пр одукции бе з предвари тельного
оповещения. Это относится также к уже заказанным изделиям при условии, что такие изменения не повлекут за собой последующих корректировок уже согласованных спецификаций. Все торговые марки в этом материале являются собственностью соответствую щих компаний. «Данфосс», логотип «Danfoss» являются торговыми марками компании ООО «Данфосс». Все права защищены.
104 RC.08. A21.50 2018
