Danfoss MNF Data sheet [ru]

Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Описание и область применения
Пример применения
MNF DN = 15–150 мм
Ручные балансировочные клапаны MNF предназначены для монтажной наладки тру­бопроводных систем тепло- и холодоснабже­ния зданий и сооружений для обеспечения в них расчетного потокораспределения.
Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Балансировочные клапаны MNF оснаще­ны герметичным затвором и игольчатыми из­мерительными ниппелями (кодовый номер 003Z0104) и могут одновременно использо­ваться в качестве запорной арматуры.
MNF
MNF
MNF
MNF DN = 200–400 мм
Настройка клапанов производится с по­мощью измерительного прибора Danfoss PFM 5001, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.
Основные характеристики
• Условный проход: 15–400 мм.
• Условное давление: 16 и 25 бар.
• Диапазон рабочих температур: –10…130 °С (PN = 16 бар) и –10…150 °С (PN
= 25 бар).
• Клапаны устанавливаются на подающем или обратном трубопроводе системы.
MNF
MNF
MNF
MNF
MNF
MNF
Пример применения клапана MNF
Примечание. Система холодоснабжения фанкойлов с ручными балансировочными к лапанами. Чтобы сбалансировать систему холодоснабжения, ручные балансировочные клапаны должны быть установлены перед каждым фанкойлом, на каждой ветви, каждом стояке и общем магис тральном трубопроводе.
2018 RC.08.A21.50
MNF
MNF
MNF
MNF
1
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Номенклатура и кодовые номера для заказа
MNF с измерительными нипелями PN = 16 бар
Эскиз DN, мм
100 200,0 003Z1164 125 304,4 00 3Z11 65 150 400,8 0 03Z1166
200 685,6
250 952,3 003 Z116 8
300 138 0,2 003 Z1169
350 20 46,1 00 3Z1190
400 2584,6 003 Z1191
Пропускная способ-
ность Kvs,м3/ч
15 3,1 20 6,3 003 Z1186 25 9,0 003Z1187 32 15, 5 003 Z1188 40 32,3 003 Z1189 50 53,8 0 03Z 1161 65 93,4 003Z1162 80 122,3 003 Z1163
MNF с измерительными нипелями PN = 25 бар
Эскиз DN, мм
100 200,0 003Z1173 125 304,4 003 Z1174 150 400,8 00 3Z1175
200 685,6
250 952,3 003 Z1177
300 138 0,2 003 Z1178
350 20 46,1 003 Z1197
400 2584,6 00 3Z1198
Пропускная способ-
ность Kvs,м3/ч
15 3,1 20 6,3 003 Z1193 25 9,0 0 03 Z1194 32 15, 5 003Z1195 40 32,3 003 Z1196 50 53,8 0 03Z 1170 65 93,4 0 03Z 1171 80 122,3 003 Z1172
Макс. температу­ра среды Т
макс.
, °С
130 16
130 16
Макс. температу­ра среды Т
макс.
, °С
150 25
150 25
N
, бар
P
Кодовый
номер
003 Z1185
003 Z1167
N
, бар
P
Кодовый
номер
003 Z1192
003 Z1176
Принадлежности
Наименование Кодовый номер
Трубчатый измерительный ниппель, 2 шт. 003Z0108 Игольчатый измерительный ниппель, 2 шт. 003Z0104 Удлинитель ниппеля l = 40 мм, 2 шт. 003Z0103 Измерительная игла, 2 шт. 003Z0107
DN = 15–50 мм 00 3Z0179
Рукоятка для клапана
2
DN = 65–150 мм 003Z0180
DN = 200 мм 003Z0181 DN = 250–300 мм 003Z0182 DN = 350–400 мм 003Z0183
RC.08.A21.50 2018
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Технические характеристики
MNF PN = 16 бар
Условный проход DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
Пропускная способность K
, м3/ч 3,1 6,3 9,0 15, 5 32,3 53,8 93,4 122,3 200,0 304,4 400,8 685,6 952,3 1380,2 204 6,1 2584,6
vs
Условное давление PN, бар 16
Максимальный перепад давлений на клапане ΔР
кл.
, бар
1,5
Протечка Класс А. В соответствии с ISO 5208
Среда Вода и водные растворы гликолей для систем отопления и охлаждения
Т
Максимальная температура среды
, °С 130
макс
Присоединение Фланцевое. В соответствии с EN 1092-2
Масса, кг 2,3 2,9 3,8 5,6 7, 2 9,4 17 21 32 43 56 231 354 497 747 890
Материал корпуса Чугун EN-GJL 250 (GG 25)
Материал уплотнений EPDM
Материал золотника CW602N CuSn5Zn5Pb5 Нержавеющая сталь
MNF PN = 25 бар
Условный проход DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
Пропускная способность K
Условное давление PN, бар 25
Максимальный перепад давлений на клапане ΔР
кл
, бар
Протечка Класс А. В соответствии с ISO 5208
Среда Вода и водные растворы гликолей для систем отопления и охлаждения
Максимальная температура среды
Присоединение Фланцевое. В соответствии с EN 1092-2
Масса, кг 2,3 3,0 3,8 5,8 7,2 9,4 17 21 33 43 56 228 345 488 748 900
Материал корпуса Ковкий чугун EN-GJS 400-15 (GGG 40.3)
Материал уплотнений EPDM
Материал золотника CW602N CuSn5Zn5Pb5 Нержавеющая сталь
, м3/ч 3,1 6,3 9,0 15 ,5 32, 3 53,8 93,4 122,3 200,0 304,4 400,8 685,6 952,3 13 80, 2 2046,1 2584,6
vs
2,0
Т
, °С 150
макс
Материал корпуса клапана PN, бар
EN-GJL 250 (MNF DN = 15–150 мм) 16 16 16 15,5 — EN-GJL 250 (MNF DN = 200–400 мм) 16 16 16 15, 5 — EN-GJS 400-15 (MNF DN = 15–150 мм) 25 25 25 24,3 EN-GJS 400-15 (MNF DN = 200–400 мм) 25 25 25 24,3
Винт-ограничитель у клапанов со встроенным ограничителем подъема штока
2018 RC.08.A21.50
Предельное рабочее давление Pр, бар,
при температуре T
–10 ° C 120 °C 13 0 °C 150 °C
Подъем штока ограничивается стопор­ной гайкой
3
Техническое описание
Устройство
Клапан MNF
1. Корпус клапана (MNF PN 16 EN-GJL20; MNF PN 25 EN-GJS400-15 (40.3).
2. Игольчатый измеритель­ный ниппель (для MNF DN = 200–400 мм ниппели установлены в стенке кор­пуса клапана).
3. Золотник.
3.1. Упругое уплотнение
затвора.
4. Шпиндель.
5. Ограничитель подъ­ема хода штока под шеcтигранный торцевой ключ.
6. Сальник.
7. Маховик со шкалой: – DN = 15–150 мм — из пластика, – DN = 200–400 мм — ме­таллический.
7.1. Шкала.
8. Винт-ограничитель подъ­ема штока клапана.
9. Шпиндель.
10. Уплотнение сальника.
11. Крышка.
12. Болт для крепления крышки.
13. Прокладка.
14. Защитный колпак для винта-ограничителя хода штока.
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
DN = 15–50 мм DN = 65 мм
DN = 80–150 мм DN = 200–400 мм
Устройство клапана MNF
4
RC.08.A21.50 2018
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Определение настроек клапанов при использовании в системе водного раствора этиленгликоля
Монтаж
Расчет корректирующего коэффициента
Химическая формула этиленгликоля: C
2H6O2
. Плотность при 20 °C: ρ
= 1 кг/дм3,
воды
ρ
= 1,338 кг/дм3.
гликоля
Содержание этиленгликоля в воде, % 0 10 20 30 40 50 60 70 80 90 100
Корректирующий коэффициент 1,0 0,983 0,968 0,953 0,939 0,925 0,912 0,899 0,887 0,876 0,864
Пример
Определить фактический расход 30%-ного
раствора этиленгликоля в воде, проходящего
Используя корректирующий коэффициент, рассчитывается расход раствора этиленгли­коля:
через клапан.
MNF DN = 65 мм, настроенный на позицию
G
= 30 м3/ч • 0,953 = 28,6 м3/ч.
смеси
«4», при измеренном на нем перепаде давле­ний 0,6 бар.
По диаграмме (стр. 114) расход воды, про-
Данный расчет применим ко всем типам клапанов.
ходящей через клапан, по условию примера составляет 30 м
3
/ч.
Клапан следует устанавливать так, чтобы стрелка на его корпусе совпадала с направ­лением движения перемещаемой среды. Для предотвращения возникновения турбулент­ности потока, которая влияет на точность на­стройки клапана, рекомендуется обеспечи­вать указанные на рисунке размеры прямых участков трубопровода до и после клапана (D — диаметр клапана).
Монтаж клапана MNF
При невыполнении этих требований по­грешность настройки клапана на необходи­мый расход может достигнуть 20%.
2018 RC.08.A21.50
5
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Выбор диаметра и настройка клапанов
G
м3/ч л/с
P
кл.
бар кПа
= 15 мм
у
Д
= 20 мм
у
Д
= 25 мм
у
Д
= 32 мм
у
Д
= 40 мм
у
Д
= 50 мм
у
Д
Kv, м3/ч при P
= 80 мм
у
Д
= 65 мм
у
Д
= 1 бар
кл.
= 100 мм
у
Д
= 125 мм
у
Д
= 150 мм
у
Д
= 200 мм
у
Д
= 250 мм
у
Д
= 300 мм
у
Д
= 350 мм
у
Д
= 400 мм
у
Д

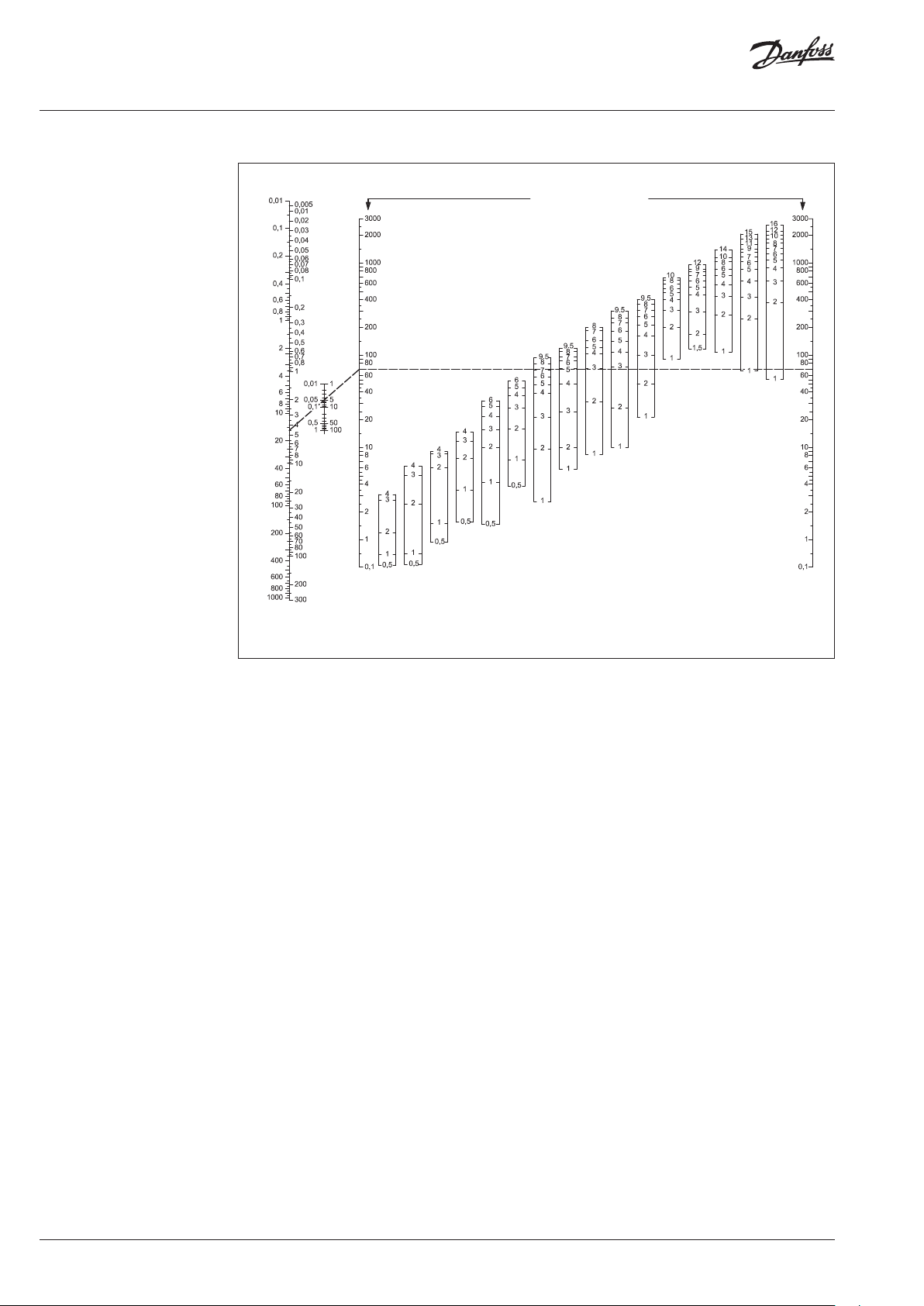

Диаграмма для выбора диаметра и настройки клапанов
Пример
Для клапана MNF DN = 65 мм выбрать на-
стройку при расходе воды 16 м
3
/ч и перепаде
давлений на нем 5 кПа.
Вычисление настройки клапана
На диаграмме линией соединяются точки
значения расхода 16 м
3
/ч и перепада давлений
5 кПа, которая продолжается до пересечения
со шкалой Kv. Затем от точки на шкале Kv про­водится горизонтальная линия, которая пере­секает шкалы со значениями настроек клапа­нов, допускаемых для выбора диаметров.
В данном случае для клапана DN = 65 мм на-
стройка равна 7,0.
6
RC.08.A21.50 2018
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF
Кол-во оборотов
шпинделя
1 0,45 2 1,26 3 2,73 4 3,09
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
K
м3/ч
v
,
Расходная характеристика

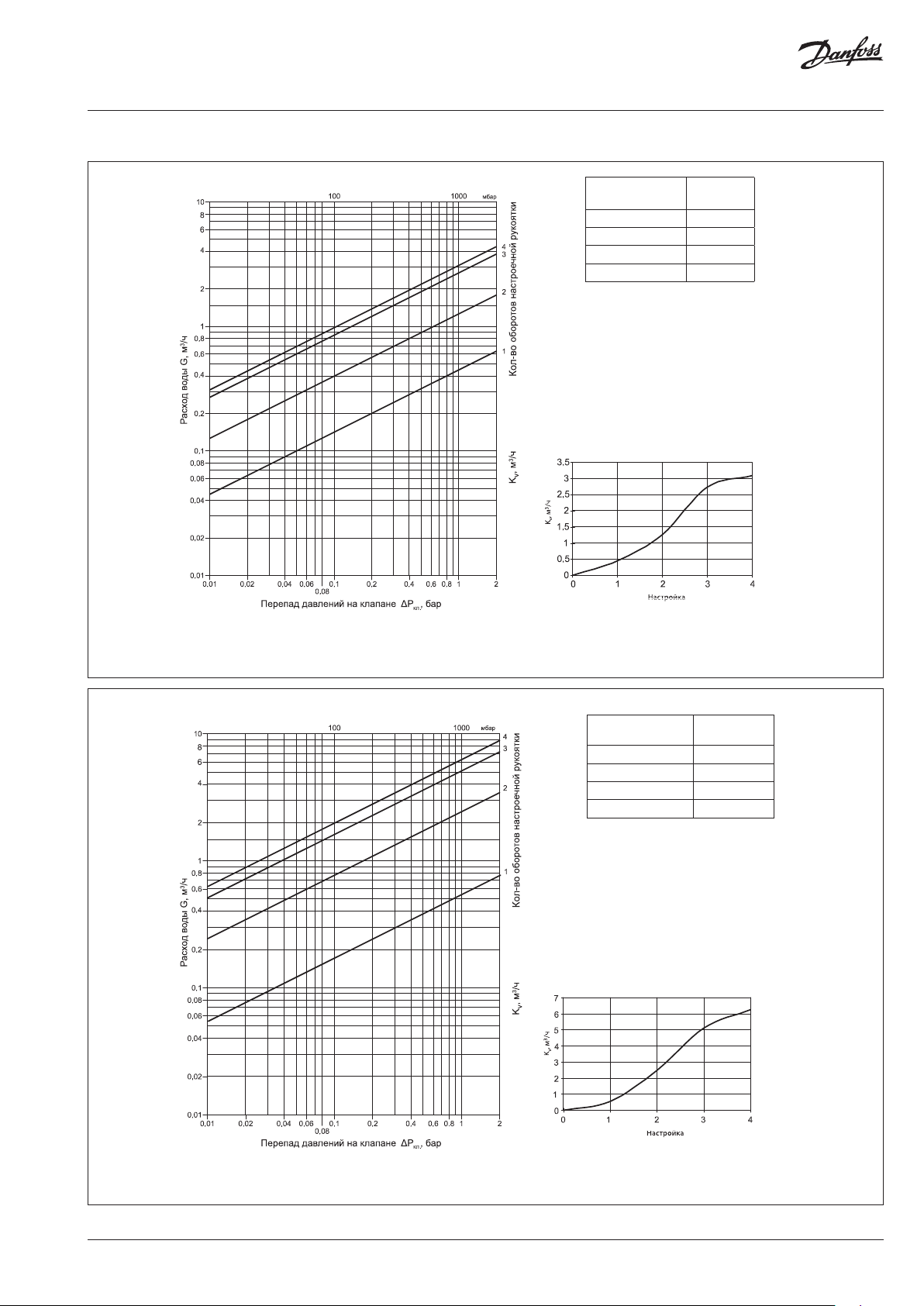

Диаграмма для настройки клапана MNF DN = 15 мм
Кол-во оборотов
шпинделя
1 0,54 2 2,48 3 5 ,11 4 6,26
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
K
м3/ч
v
,
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 20 мм
RC .08. A21.50
2018
7
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 1,61 2 6,0 3 8,38 4 9,01
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
кл.

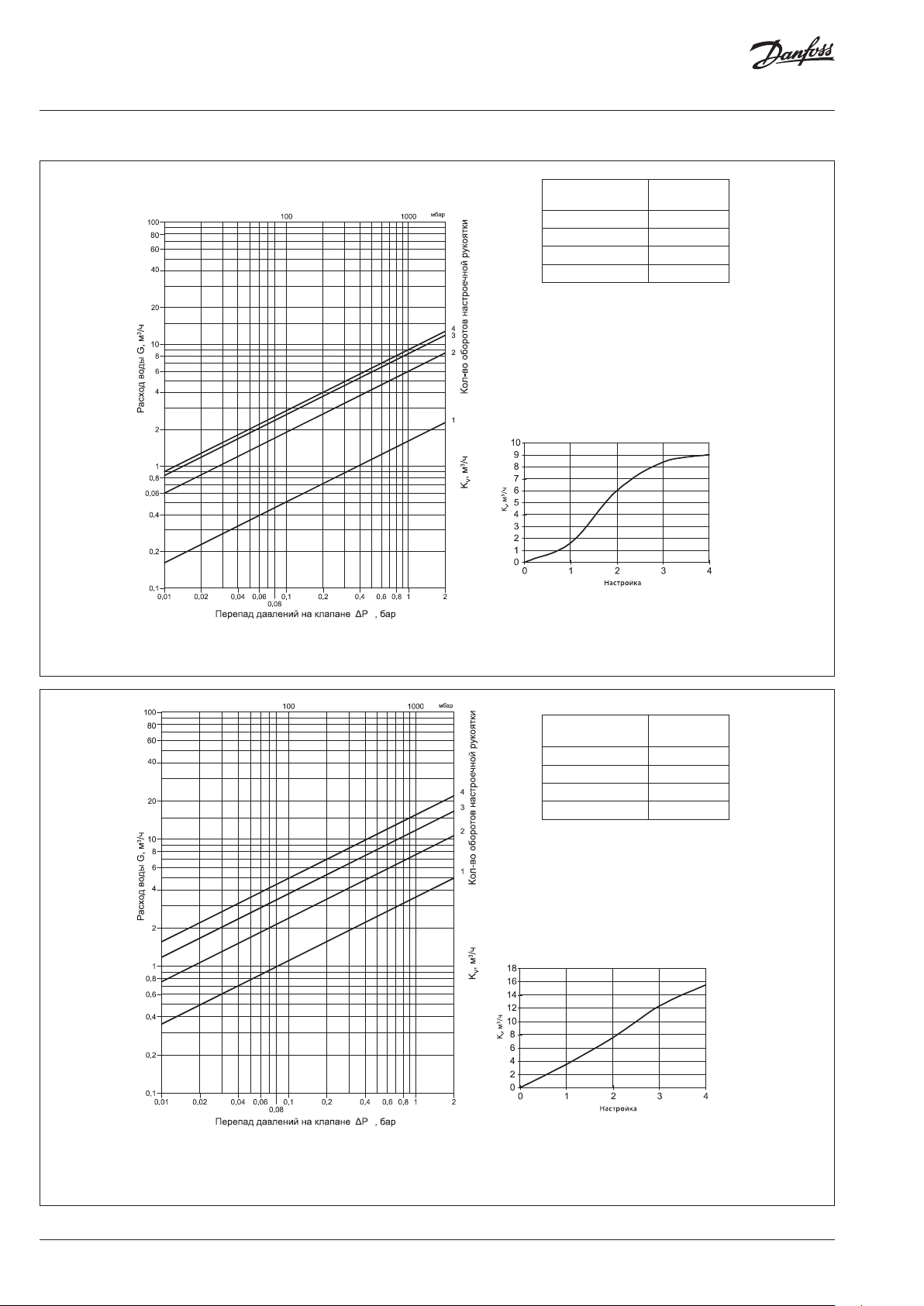

Диаграмма для настройки клапана MNF DN = 25 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 3,53 2 7, 56 3 12, 32 4 15,54
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 32 мм
8
кл.
RC.08.A21.50 2018
кл.
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 4,19 2 9,98 3 16,42 4 22,13 5 28,14 6 32, 31
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 40 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 7,4 2 15,8 3 26,7 4 36,9 5 46,2 6 53,8
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
кл.
Диаграмма для настройки клапана MNF DN = 50 мм
RC .08. A21.50
2018
9
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 2,6 2 8,8 3 21,6 4 39,0 5 49,8 6 58,5 7 69,3 8 79,0 9 87,8
9,5 93,4
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
кл.
Диаграмма для настройки клапана MNF DN = 65 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 5,8 2 9,9 3 24,5 4 48,5 5 71,3 6 87,0 7 96,4 8 109,3
9,5 122,3
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 80 мм
0 RC.0 8.A21.50 2018
1
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 8,3 2 32,4 3 72,9 4 10 7,2 5 128,2 6 152,8 7 180, 0 8 200,0
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 100 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 10,3 2 35,4 3 73,0 4 114, 9 5 150,5 6 185,2 7 225,1 8 261,1 9 294,2
9,5 304,4
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 125 мм
RC .08. A21.50
2018
1
1
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
1 21,4 2 48,5 3 99,8 4 162,0 5 214,0 6 260,9 7 304,1 8 354,6
9,5 400,8
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 150 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
2 198, 2 3 305,3 4 39 7,5 5 474, 0 6 530,4 7 586,8 8 645,9
10 685,6
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 200 мм
2 RC.0 8.A21.50 2018
1
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
3 299,4 5 553,1 7 721,2 8 788 ,1
9 851,1 10 926,1 12 952,3
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 250 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
2 270,9
4 575,8
6 856,0
8 1035,9 10 114 2, 8 12 1273,7 14 1380, 2
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
Диаграмма для настройки клапана MNF DN = 300 мм
2018 RC.08.A21.50
3
1
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Диаграммы для подбора и настройки клапанов MNF (продолжение)
Кол-во оборотов
шпинделя
K
м3/ч
v
,
2 249,06 4 634,4 5 844,72 6 1041,93
8 13 69,4 5 10 1580,67 13 1844,74 15 20 46,14
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
кл.

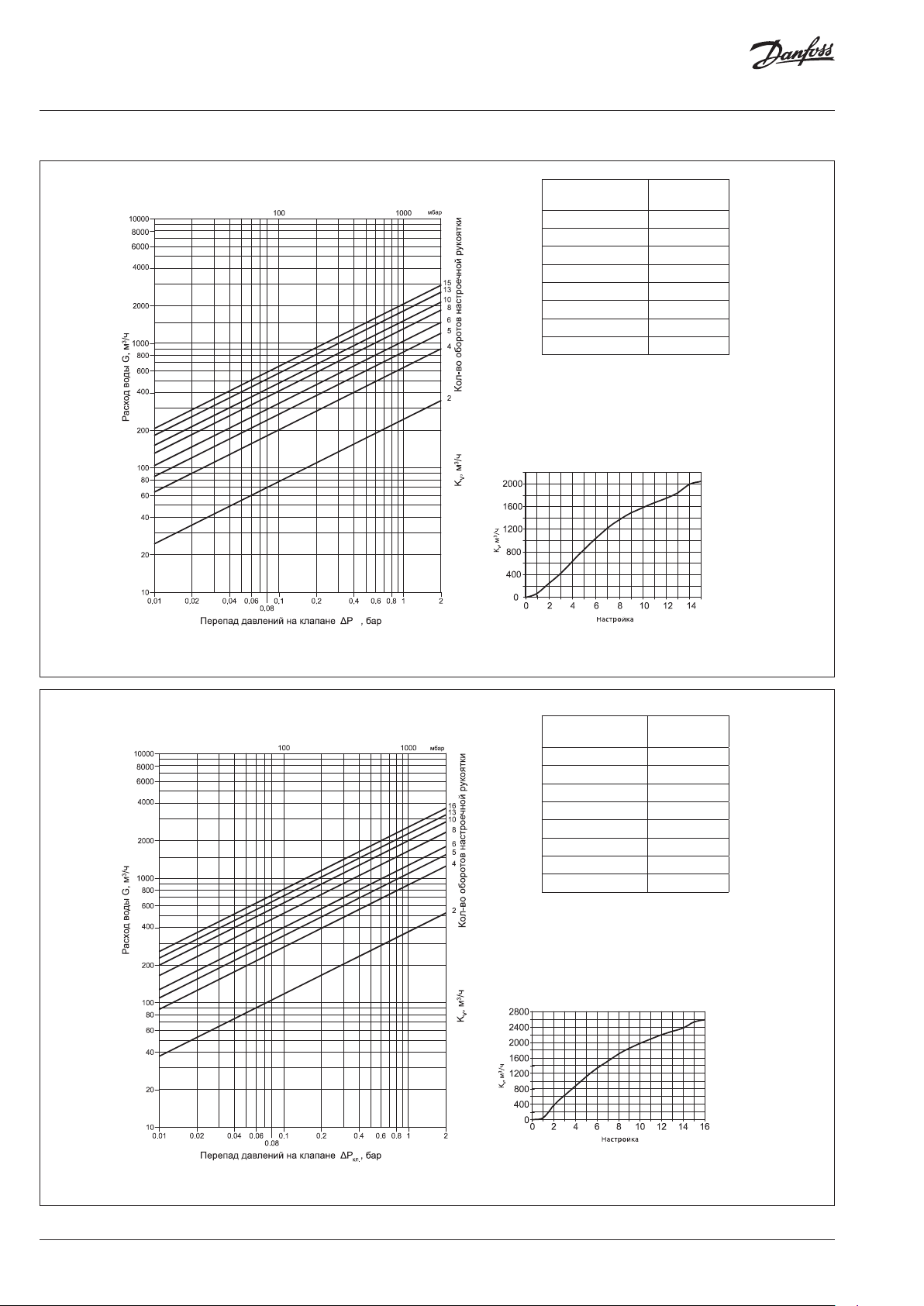

Диаграмма для настройки клапана MNF DN = 350 мм
Кол-во оборотов
шпинделя
K
м3/ч
v
,
2 371,75
4 875,26
5 110 9,31
6 132 8,86
8 1705 ,24 10 1980 ,56 13 2 287,8 1 16 2584,95
Максимальный перепад давлений на клапане: 1,5/2,0 бар. Максимальная скорость перемещаемой среды: 4 м/с. Кавитация должна быть исключена.
Расходная характеристика
,
,,,,
,
,,,,
Диаграмма для настройки клапана MNF DN = 400 мм
4 RC.0 8.A21.50 2018
1
Техническое описание
Ручные фланцевые балансировочные клапаны MNF DN = 15–400 мм, PN = 16 и 25 бар
Таблица настройки клапанов MNF
Значение Kv, м3/ч
На-
стройка
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 D N125 DN150 DN200 DN250 DN300 DN350 DN400
0,6 0,2 0,3 1,1 2,0 2,1 4,5 1,8 3,6 5,4 6,1 – 0,8 0,3 0,4 1,3 2,8 3,1 6 2,3 4,7 6,9 8,2
1 0,5 0,5 1,6 3,5 4,2 7, 4 2,7 5,8 8,3 10,3 21,4 91 52,6 110,9 67, 7 56,5 1,2 0,6 0,9 2,5 4,3 5,3 8,9 3 ,1 6,3 12,2 14 ,2 26,8 112 ,4 77, 3 142 ,9 103,9 119,6 1,4 0,8 1, 3 3,4 5,1 6,5 10,4 3,5 6,8 16,1 18 32,2 133,9 102 ,1 174, 9 140, 2 182,6 1,6 0,9 1,7 4,2 5,9 7,7 12 4,7 7, 6 20,9 23 37,7 155, 3 12 6,8 206,9 176, 5 245,7 1,8 1,1 2,1 5,1 6,8 8,8 13,9
2 1,3 2,5 6,0 7,6 10,0 15 ,8 8,8 9,9 32,4 35,4 48,5 198, 2 176 ,3 270,9 249,1 371,8 2,2 1,6 3,0 6,5 8,5 11,3 17,9 10,7 12,4 39, 2 42,1 58,8 219,6 200,9 303,6 284,3 423,4 2,4 1,8 3,5 7,0 9,5 12,6 20 12 ,5 15 45,9 48,8 69 241 225,6 336,3 319,5 475,0 2,6 2,1 4,1 7,4 10,4 13,8 22,2 15 ,1 17,9 54 56,3 79,3 262,4 250,2 369 354,7 526,5 2,8 2,4 4,6 7, 9 11, 4 15 ,1 24, 5 18,4 21,2 63,5 64,6 89,5 283,9 274,8 401,7 389,9 578,2
3 2,7 5,1 8,4 12,3 16,4 26,7 21,6 24, 5 72,9 73 99,8 305,3 299,4 434,4 425,1 629, 8 3,2 2,8 5,3 8,5 13 ,0 17, 6 28,8 25,1 29 8 2,1 81, 6 112, 2 323,7 326,6 462,7 4 67, 0 678,9 3,4 2,9 5,6 8,6 13,6 3,6 2,9 5,8 8,8 14 ,3 19,8 32,9 32,1 38,2 98,2 98,5 137,1 360,6 381 519, 3 550,8 777,2 3,8 3,0 6,0 8,9 14,9 21,0 34,9 35,6 43,4 102,7 106 ,7 149,6 379 408,2 54 7,6 592,7 826,3
4 3,1 6,3 9,0 15,5 22,1 36,9 39,1 48,5 107, 3 114, 9 162 397,5 435,4 575,8 634,4 875, 3 4,2 23,3 38,8 40,9 53,1 111, 6 121,3 172 ,4 412 ,8 45 4,1 604,9 676 ,5 922,1 4,4 24,5 40,7 42,8 57,7 115 ,9 12 7,7 182,8 428,1 472,9 634 718,5 968,9 4,6 25,7 42, 5 44,9 62,2 120,1 134 ,8 193, 2 443,4 496,4 663,1 760,6 1015,7 4,8 26,9 44,4 47, 4 66,8 124, 2 142,7 203,6 458,7 524,8 692,2 802,7 1062, 5
5 28,1 46,2 49,8 71,3 128, 3 15 0,5 214 474 553,2 7 21,3 844,7 1109, 3 5,2 29,0 4 7,5 51,5 74,5 133 5,4 29,8 48,8 53,1 7 7,6 137,7 163,3 232,8 496,6 590,9 775,2 923,6 1197,1 5,6 30,6 50,3 54,9 80,7 142, 6 17 0,2 242 ,1 50 7,9 609,8 802,2 963,1 1241,1 5,8 31, 5 52 56,7 83,9 1 47,8 177, 7 251,5 519,1 628,6 829,1 1002,4 128 4,9
6 32,3 53,8 58,6 87 152,9 185,2 260,9 530,4 6 47,5 856,1 1041,9 1328 ,9 6,2 60,4 88,9 15 7,4 19 4 269,5 541,7 662,2 878 10 77, 6 1366,2 6,4 62,2 90,8 161,9 202,8 278,2 553 677 899,9 1113, 2 140 3,5 6,6 64,4 92,7 16 7,3 210, 8 286,8 564,2 691, 7 921,7 1148, 7 14 40,7 6,8 66,9 94,6 173 ,7 218 295,5 575,5 706,5 943,6 1184 ,4 1478, 0
7 69,3 96,4 180,1 225,1 30 4,1 586,8 721, 3 965,5 1220, 0 1515 ,3 7,2 71,8 99 183, 8 232,1 314 ,2 598,6 734,6 979,6 124 9,9 1553,4 7,4 74, 2 101,6 187, 4 239 324,3 610,4 748 993,7 7,6 76,2 104,2 191,4 246,2 334,4 622,3 761,4 10 07,8 1309,8 1629,4 7,8 77,6 106,7 19 5,7 253,6 344,5 633,7 774 ,8 1021, 8 133 9,5 166 7,2
8 79,1 109,3 200 261,1 354,6 645,9 788,2 1035,9 13 69,5 1705,2 8,2 80,9 111 ,1 269,4 361,8 651,4 800,8 104 8,3 139 3,2 173 4,2 8,4 82,7 112 ,9 277, 8 369 657 813, 4 1060,6 1416 ,7 1763,0 8,6 84,5 114,7 284,4 376,2 662, 5 825,9 1073 144 0,5 1792,0 8,8 86 ,1 116,4 289,3 383,5 6 67, 8 838,5 1085,3 1464,0 1820,8
9 87,8 118, 2 294,2 390,5 673,6 8 51,1 109 7,7 1 487,8 18 49,8 9,2 90 119,9 298,3 394,6 675,8 86 6,1 110 5, 8 1504,4 1873,3 9,4 92,3 121,5 302,4 398,7 677, 9 881,1 1113 ,9 1521,1 1896,8 9,6 680,8 898 1124, 8 1543,6 1928,4 9,8 684,4 916,7 1138 ,3 1571,4 19 67, 5
10 685,6 926,1 1142 ,8 1580,7 1980,6 10,2 926,2 1153 ,6 1596,5 2001,8 10,4 926,3 1164 ,3 1612 ,2 2022,9 10,6 10,8 926,6 1188 ,4 16 47, 6 2070,4
11 926,7 1201 1666,1 2095,2
11, 2 931,8 1215 ,5 1681,8 211 6, 4 11, 4 937 12 30,1 16 97,7 2 137, 8 11, 6 942 ,1 124 4,6 17 13,4 2159,0 11, 8 947, 2 1259, 2 1729,2 218 0,3
12 952,3 1273,7 1744 ,9 2 201,6 12, 2 1287, 9 176 4,9 2218 ,9
12, 4 1302 178 4,9 22 36,1 12, 6 1316,1 18 04,8 2253,3
12, 8 1330,3 1824,8 2270,6
13 1344,4 1844, 7 2 287,8 13, 2 1351,6 1875, 6 2305,8
13, 4 1358, 7 190 6,0 2323,5 13, 6 1365, 9 1936,8 2341,4
13, 8 1373,1 1967,6 2359,4
14 138 0,2 1998,0 2 37 7,1 14, 2 20 07, 6 24 07,1 14,4 24 37,2 2437,2 14,6 2026,9 24 67, 2 14, 8 2036,5 2497,3
15 20 46,1 2527,4 15, 2 2538,8
15,4 2550,3 15,6 2561,7
15, 8 2573,1
16 2584,6
18,7 30,9 28,6 33,4 91,4 9 0,1 124,7 342, 2 353,8 491 508,9 728,0
Размер клапана
6,8 8,8 26,7 29,2 4 3,1 176,8 151,6 238,9 212,8 308,7
156 ,9 223,4 485,3 572 748, 2 884,1 1153 ,1
1279,9 1591,4
926,5 1175 ,9 1629,3 2045,8
2018 RC.08.A21.50
15
Габаритные и присоединительные размеры
DN
DN = 15–50 мм DN = 65 мм
DN
DN
DN, мм
DN = 80–150 мм
L H
1
H
A
2
PN = 16 бар PN = 25 бар
D D1 n*×d D D1 n*×d
DN = 200–400 мм
мм
15 130 80 78 95 65 4×14 95 65 4×14 20 150 90 78 105 75 4×14 105 75 4×14 25 160 105 78 115 85 4×14 115 85 4×14 32 180 110 78 140 100 4×19 140 100 4×19 40 200 125 78 150 110 4×19 150 110 4×19 50 230 125 78 165 12 5 4×19 165 125 4×19 65 290 187 140 185 145 4×19 185 145 8×19
80 310 205 140 200 160 8×19 200 160 8×19 100 350 222 140 220 180 8×19 235 190 8×23 125 400 251 140 250 210 8×19 270 220 8×28 150 480 247 140 285 240 8×19
300 250 8×28 200 600 721 533 360 340 295 12×23 360 310 12 ×28 250 730 808 617 400 405 355 12×2 8 425 370 12×31 300 850 855 664 400 460 410 12× 28 485 430 16×31 350 980 910 729 500 520 470 16×28 555 490 16×34 400 110 0 960 762 500 580 525 16×31 620 550 16×37
*
n — количество отверстий в о фланце.
Габаритные и присоединительные размеры клапана MNF
DN
Центральный офис • ООО «Данфосс»
Россия, 143581 Московская обл., Истринский р-н, д. Лешково, 217. Телефон: (495) 792-57-57. Факс: (495) 792-57-59. E-mail: he@danfoss.ru www.heating.danfoss.ru
Компани я «Данфосс » не несет отв етственн ости за оп ечатки в ката логах, бро шюрах и друг их издания х, а также о ставляе т за собой прав о на модерниз ацию своей пр одукции бе з предвари тельного оповещения. Это относится также к уже заказанным изделиям при условии, что такие изменения не повлеку т за собой последующих корректировок уже согласованных спецификаций. Все торго­вые марки в этом материале являются собственностью соответствую щих компаний. «Данфосс», логотип «Danfoss» являются торговыми марками компании ООО «Данфосс». Все права защищены.
6 RC .08. A21.50 2018
1
Loading...
