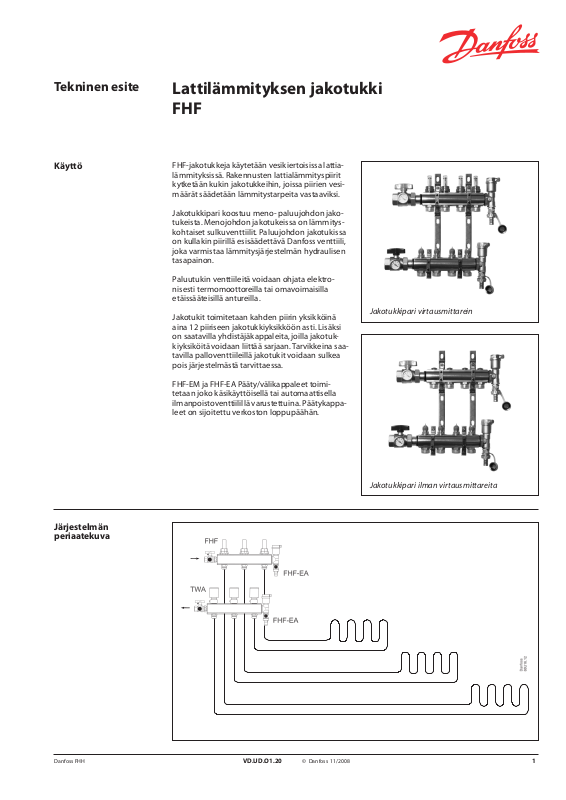

Tekninen esite
Lattilämmityksen jakotukki
FHF
Käyttö
FHF-jakotukkeja käytetään vesikiertoisissa lattialämmityksissä. Rakennusten lattialämmityspiirit
kytketään kukin jakotukkeihin, joissa piirien vesimäärät säädetään lämmitystarpeita vastaaviksi.
Jakotukkipari koostuu meno- paluujohdon jakotukeista. Menojohdon jakotukeissa on lämmityskohtaiset sulkuventtiilit. Paluujohdon jakotukissa
on kullakin piirillä esisäädettävä Danfoss venttiili,
joka varmistaa lämmitysjärjestelmän hydraulisen
tasapainon.
Paluutukin venttiileitä voidaan ohjata elektronisesti termomoottoreilla tai omavoimaisilla
etäissääteisillä antureilla.
Jakotukit toimitetaan kahden piirin yksikköinä
aina 12 piiriseen jakotukkiyksikköön asti. Lisäksi
on saatavilla yhdistäjäkappaleita, joilla jakotukkiyksiköitä voidaan liittää sarjaan. Tarvikkeina saatavilla palloventtiileillä jakotukit voidaan sulkea
pois järjestelmästä tarvittaessa.
FHF-EM ja FHF-EA Pääty/välikappaleet toimitetaan joko käsikäyttöisellä tai automaattisella
ilmanpoistoventtiilillä varustettuina. Päätykappaleet on sijoitettu verkoston loppupäähän.
Jakotukkipari virtausmittarein
Järjestelmän
periaatekuva
Jakotukkipari ilman virtausmittareita
Danfoss FHH VD.UD.O1.20 © Danf oss 11/2008 1
Tekninen esite Lattialämmityksen jakotukki, FHF
Tuotteet
Toiminto Tyyppi Tilausnro
Lattialämmityksen jakotukki 2+2
Lattialämmityksen jakotukki 3+3
Lattialämmityksen jakotukki 4+4
Lattialämmityksen jakotukki 5+5
Lattialämmityksen jakotukki 6+6
Lattialämmityksen jakotukki 7+7
Lattialämmityksen jakotukki 8+8
Lattialämmityksen jakotukki 9+9
Lattialämmityksen jakotukki 10+10
Lattialämmityksen jakotukki 11+11
Lattialämmityksen jakotukki 12+12
FHF-2 088U0502
FHF-3 088U0503
FHF-4 088U0504
FHF-5 088U0505
FHF-6 088U0506
FHF-7 088U0507
FHF-8 088U0508
FHF-9 088U0509
FHF-10 088U0510
FHF-11 088U0511
FHF-12 088U0512
Lattialämmityksen jakotukki virtausmittarein 2+2
Lattialämmityksen jakotukki virtausmittarein 3+3
Lattialämmityksen jakotukki virtausmittarein 4+4
Lattialämmityksen jakotukki virtausmittarein 5+5
Lattialämmityksen jakotukki virtausmittarein 6+6
Lattialämmityksen jakotukki virtausmittarein 7+7
Lattialämmityksen jakotukki virtausmittarein 8+8
Lattialämmityksen jakotukki virtausmittarein 9+9
Lattialämmityksen jakotukki virtausmittarein 10+10
Lattialämmityksen jakotukki virtausmittarein 11+11
Lattialämmityksen jakotukki virtausmittarein 12+12
Päätykappale automaattinen ilmanpoistoventtiili ja
tyhjennyshana
Päätykappale käsikäyttöinen ilmanpostoventtiili ja
tyhjennyshana
FHF-2F 088U0522
FHF-3F 088U0523
FHF-4F 088U0524
FHF-5F 088U0525
FHF-6F 088U0526
FHF-7F 088U0527
FHF-8F 088U0528
FHF-9F 088U0529
FHF-10F 088U0530
FHF-11F 088U0531
FHF-12F 088U0532
FHF-EA 088U0580
FHF-EM 088U0581
2 VD.UD.O1.20 © Danf oss 11/2008 Danfoss FHH
Päätytulppapari
Yhdistäjäpari
Muunnosyhdistäjä pari 1” - 3/4”
FHF-E 088U0582
FHF-C 088U0583
FHF-R 088U0584
Tekninen esite Lattilämmityksen jakotukki FHF
Tuotteet
Toiminto Tyyppi Tilausnro
Asennusteline sekä meno- että paluujakotukille
2 x pallosulkuventtiili 1" letkunipalla- kytkettäväksi
verkoston ja lattialämmitysjärjestelmän sulkemiseen
1 x lämpömittari, 0 - 60 °C Ø 35mm - virtauksen/
paluuvirtauksen lämpötilan mittaukseen
Termomoottori, 24 V, jänniitteettömänä kiinni.
Danfoss RA venttiiliin
Termomoottori, 230 V, jänniitteettömänä kiinni.
Danfoss RA venttiiliin
Termomoottori, 24 V, jänniitteettömänä kiinni.
rajakytkimellä Danfoss RA venttiiliin
FHF-MB 088U0585
FHF-BV 088U0586
FHD-T 088U0029
T WA-A 088H3110
T WA-A 088H3112
T WA-A 088H3114
Toiminto Tyyppi Tilausnro
12x2 mm 013G4152
13x2 mm 013G4153
Puserruliittimet standardin DIN 16892/16893
mukaisille PEX- pukille.
14x2 mm 013G4154
15x2,5 mm 013G4155
Maksimi työpaine - 6 bar
Koepaine - 10 bar
Maksimi vedenlämpötila - 95 °C
G ¾” sisäkierre
Putkivalmistajan ilmoittamaa korkeinta
vedenlämpötilaa ei saa ylittää.
Puserrusliittimet ALUPEX-putkille.
Maksimi työpaine - 6 bar
Koepaine - 10 bar
Maksimi vedenlämpötila - 95 °C
G ¾” sisäkierre
Putkivalmistajan ilmoittamaa korkeinta vedenlämpötilaa ei saa ylittää.
Puserrusliittimet TERÄS- ja
KUPARIPUTKILLE.
Maksimi työpaine - 6 bar
Koepaine - 10 bar
Maksimi vedenlämpötila - 120 °C
G ¾” sisäkierre
16x1,5 mm 013G4157
16x2 mm 013G4156
16x2,2 mm 013G4163
17x2 mm 013G4162
18x2 mm 013G4158
18x2,5 mm 013G4159
20x2 mm 013G4160
20x2,5 mm 013G4161
12x2 mm 013G4182
14x2 mm 013G4184
15x2,5 mm 013G4185
16x2 mm 013G4186
16x2,25 mm 013G4187
18x2 mm 013G4188
20x2 mm 013G4190
20x2,5 mm 013G4191
10 mm 013G4120
12 mm 013G4122
14 mm 013G4124
15 mm 013G4125
16 mm 013G4126
18 mm 013G4128
Danfoss FHH VD.UD.O1.20 © Danf oss 11/2008 3
Tekninen esite Lattialämmityksen jakotukki, FHF
Esisäätöarvot
Jakotukin säätöventtiilien esisäätöarvot määrittelevät virtaamat kussakin lämmityspiirissä. Esisäätöarvojen määritteleminen on erittäin tärkeää
järjestelmän hydraulisen tasapainon kannalta.
Esimerkki
Huone 1 1
Huone 2 6
Määrittele pisin putki/suurin pinta-ala 25 m
2
Haluttu jäähtymin (ΔT) 5 °C (tyypillinen)
3
Määrittele ko. huoneen lämpöhäviöt 50 W/m
4
Muunnoskerroin 1,16
5
Huoneeseen tarvittavan virtaaman laskeminen
Määrittele seuraavan huoneen pinta-ala 15 m2
7
Huoneeseen tarvittavan virtaaman laskeminen.
(ΔT ja lämpöhäviöt neliömetrille ovat samat kuin
edellisessä huoneessa).
Esisäätöarvot jakotukille,
jossa virtausmittarit:
Lattilämmitysjärjestelmän kunnollinen tasapainottaminen varmistaa, että paras sisäilmasto
saavutetaan pienimmällä mahdollisella energiankulutuksella. Esisäätöarvojen määrittelytapahtuu
yksinkertaisesti seuraavan esimerkin mukaisesti.
2
2
Q (l/h) = 50 W/m2 x 25 m2
5 °C x 1,16
Q (l/h) = 216 l/h
Q (l/h) = 50 W/m2 x 15 m
2
5 °C x 1,16
Q (l/h) = 129 l/h
Huone 1 N
Huone 2 5
Esisäätöarvot jakotukille
ilman virtausmittareita:
Huone 1 N
Huone 2 6
4 VD.UD.O1.20 © Danf oss 11/2008 Danfoss FHH
Tekninen esite Lattialämmityksen jakotukki, FHF
Esisäätöarvojen
asettaminen
Rakenne
Käyrästöstä on luettavissa jakotukkien eri esisäätöarvoja vastaavat lämmitystehot. Huomaathan, että
jakotukkien tehot poikkeavat hieman toisistaan
riippuen siitä ovatko ne virtausmittarilla tai ilman.
Edellä olevien laskelmiin ja käyrästöihin perustuen
jokaiselle jakotukin säätöpiirille asetetaan niin, että
OSA Kuvaus Materiaali
1 Tarkastuslasi Lämpöä kestävää muovia
2 Virtausmittarin mutteri Messinki, CuZn39Pb3
3 Virtausmittarin pistike Messinki, CuZn39Pb3
sitä vastaava luku esisäätörenkaalla on jakotukinrungossa olevan vastamerkin kohdalla.
Jakotukki
virtausmittarein, meno
Jakotukki ilman
virtausmittareit, meno
4 Menojohdon jakotukin runko Messinki, CuZn40Pb2
5 O-rengas EPDM
6 Puserruliittimen liitos Messinki, CuZn40Pb2
OSA Kuvaus Materiaali
1 Jousilaatta Messinki, CuZn40Pb2
2 O-rengas EPDM
3 Venttiilin kara Messinki, CuZn40Pb2
4 O-rengas EPDM
5 Venttiilikumi Messinki, CuZn40Pb2
6 Menojohdon jakotukin runko Messinki, CuZn40Pb2
7 O-rengas EPDM
OSA Kuvaus Materiaali
1 Tiiviste -
2 Esisäädön asettelurengas PBT
3 Venttiilin runko Messinki, CuZn40Pb2
4 Paluujohdon jakotukin runko Messinki, CuZn40Pb2
5 Kv-sisäosa Messinki, CuZn39Pb3
6 O-rengas EPDM
Säädettävä
jakotukki, paluu
Danfoss FHH VD.UD.O1.20 © Danf oss 11/2008 5
7 Puristusliitännän liitos Messinki, CuZn40Pb2
Tekninen esite Lattialämmityksen jakotukki, FHF
Ympäristöolosuhteet
Mitat
Maksimi paine-ero: 0,6 bar
Maksimi työpaine: Jakotukki ilman virtausmittaria 10 bar / jakotukki virtausmittarilla 6 bar
Maksimi koepaine: Jakotukki ilman virtausmittaria 16 bar / jakotukki virtausmittarilla 10 bar
Maksimi menovedenlämpötila: 90 °C
Tyyppi 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (mm) 111 161 211 261 311 361 411 461 511 561 611
6 VD.UD.O1.20 © Danf oss 11/2008 Danfoss FHH
Tekninen esite Lattialämmityksen jakotukki, FHF
Tyyppi 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (mm) 111 161 211 261 311 361 411 461 511 561 611
Danfoss FHH VD.UD.O1.20 © Danf oss 11/2008 7
Tekninen esite Lattialämmityksen jakotukki, FHF
8 VD.UD.O1.20 © Danf oss 11/2008 Danfoss FHH
