Fiche technique
Régulateur de la pression de condensation type KVR
Vanne de pression différentielle type NRD

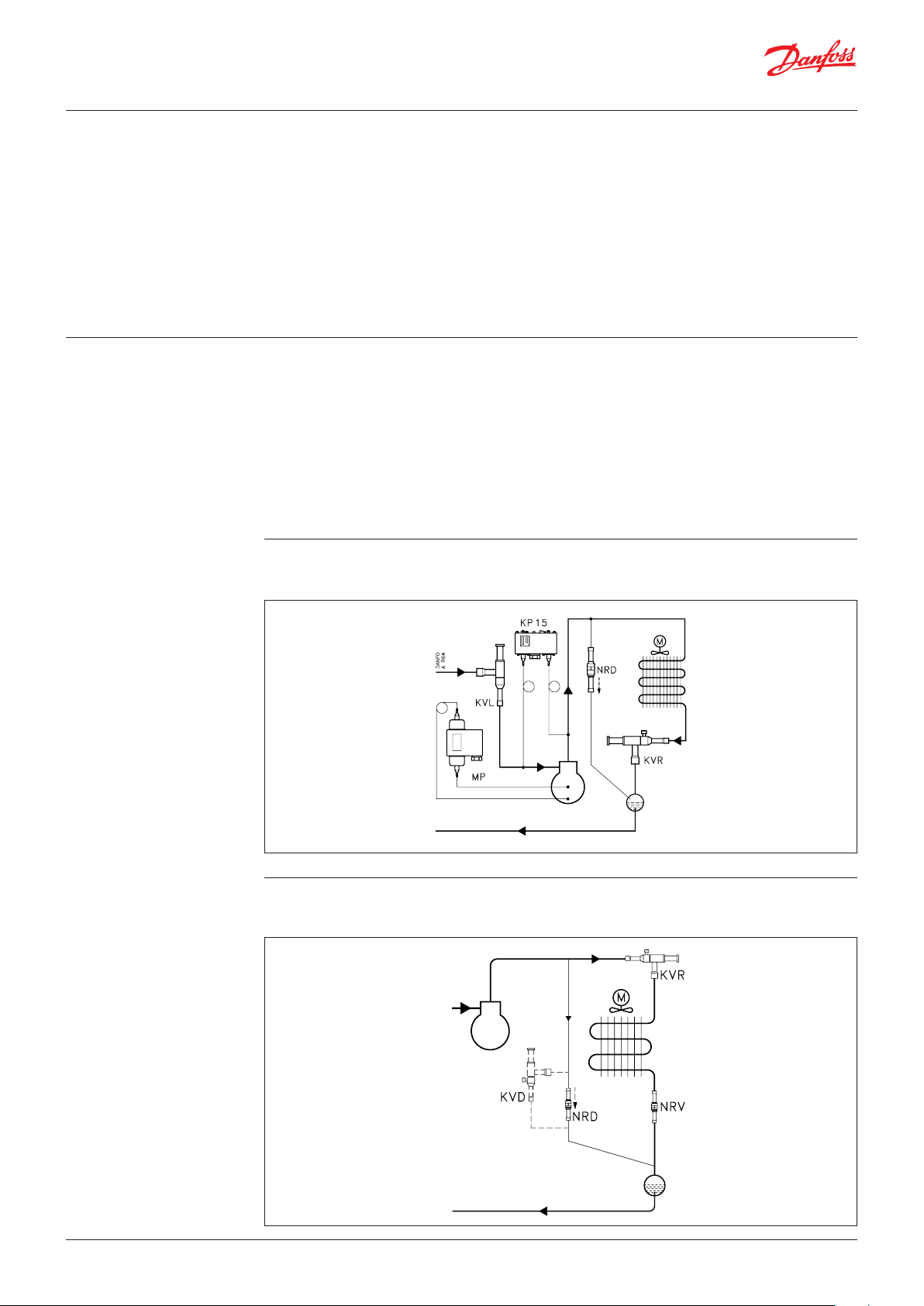

Le système de régulation KVR et NRD est utilisé
pour maintenir une pression constante et
suffisamment élevée dans le condenseur et le
réservoir sur des installations de réfrigération et
de climatisation avec des condenseurs à air.
Le système KVR peut également être utilisé avec
le régulateur de la pression du réservoir de type
KVD.
Caractéristiques
• Régulation de pression ajustable et précise
• Plages de puissance et de fonctionnement
étendues
• Conception avec amortisseur de pulsations
• Soufflet en acier inoxydable
• Conception angulaire compacte pour une
installation facile dans n’importe quelle
position
• Conception brasée et « hermétique »
• 1
⁄4 po. Valve Schrader 1⁄4 po pour le
raccordement du manomètre
• Disponible avec des raccords à braser
ODF et flare
• Peut être utilisé avec la gamme EX suivante :
catégorie 3 (zone 2)
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 1
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Homologations
Données techniques
UL LISTED, dossier SA7200
GOST AN30
R22, R1270*, R134a, R290*, R404A, R407A, R407C, R407F,
Fluides frigorigènes
Plage de réglage
Pression de service maximum
Pression de test maximum
Plage de température du fluide -45 à 130 °C
Bande P
Pression différentielle d’ouverture pour NRD
Ce produit est evalué pour le R290, R600, R600a, R1270
conformément à la norme EN13463-1 pour l’évaluation
de la source d’ignition .
R448A, R449A, R450A, R452A, R507A**, R513A, R600*, R600a*
*KVR 12 - KVR 22 only
**not applicable for NRD
5 – 17,5 bar
Réglage d’usine = 10 bar
KVR : PS/PMS = 28 bar
NRD : PS/PMS = 46 bar
KVR : Pe = 31 bar
NRD : Pe = 60 bar
KVR 12 – KVR 22 = 6,2 bar
KVR 28 – K VR 35 = 5 bar
À l’ouverture : Δp = 1,4 bar
Complètement ouver t : Δp = 3 bar
Pour consulter la liste complète liste de fluides
frigorigènes, rendez-vous sur www.products.danfoss.
com et recherchez les numéros de code individuel, où
les fluides sont répertoriés dans le cadre de données
techniques.
Commande
KVR 12, KVR 15, KVR 22, KVR 28, KVR 35, NRD
Puissance liquide nominale 1)
(Puissance de l’évaporateur)
Typ e
R22 R134a
50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,31⁄2 12 034L00911⁄2 – 034L0093
KVR 12
50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,3 – – – – 12 034L0096
KVR 15 50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,35⁄8 16 034L00925⁄8 16 034L0097
KVR 22 50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,3 – – –
129 121 93,7 139,3 34,9 30,6 34,9 37,7 – – – 1
KVR 28
129 121 93,7 139,3 34,9 30,6 34,9 37,7 – – – – 28 034L0099
KVR 35 129 121 93,7 139,3 34,9 30,6 34,9 37,7 – – – 1 3⁄8 35 034L0100
NRD
Les dimensions du raccord choisi ne doivent pas être trop petites, car des vitesses de gaz supérieures de 40 m/s à l’entrée du
régulateur peuvent augmenter le niveau sonore.
1)
Utilisez Danfoss Coolselector®2 pour sélectionner le produit et obtenir d'autres conditions ou réfrigérants.
2)
– – – – – – – – – – –
– – – – – – – – – – – – 12 020-1136
La puissance nominale est basée sur :
– la température d’évaporation te= -10 °C,
– la température de condensation tc= 30 °C,
– la chute de pression dans la vanne,
∆p = 0,2 bar pour la puissance liquide
∆p = 0,4 bar pour la puissance gaz chaud
– l’écart = 3 bar.
Les systèmes KVR sont livrés sans écrous flare. Des écrous flare peuvent être fournis séparément :
1
-
⁄2 po/12 mm, n° de code 011L1103,
5
-
⁄8 po/16 mm, n° de code 011L1167.
[kW]
R404A/
R507
R407C R22 R134a
Gaz chaud nominal 1)
(Puissance de l’évaporateur)
[kW]
R404A/
R407C [po] [mm] [po] [mm]
R507
Raccord
flare 2)
N° de
code
Raccord
à braser
N° de
code
7
⁄8 22 034L0094
1
⁄8 – 034L0095
1
⁄2 – 020-1132
Les exigences REACH
© Danfoss | DCS (az) | 2018.03
Tous les produits Danfoss sont conformes aux exigences
REACH. La directive REACH impose notamment d’informer
les clients sur la présence éventuelle de substances figurant
dans la liste des substances candidates. Nous vous informons
donc de la présence d’une substance répertoriée dans cette
liste :
Un joint torique utilisé dans ce produit contient de phtalate
Diisopentyl (CAS : 605-50 -5) dans une concentration
supérieure à 0,1 % w/w.”
DKRCC.PD.HC0.A8.04 | 2
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Puissance liquide
Puissance du régulateur max. Qe 1)
Température
de
Typ e
condensation
t
c
[°C] 0,1 0,2 0,4 0,8 1,6 0,1 0,2 0,4 0,8 1,6
10 23,7 33,5 47,4 67,0 94,8 42,5 60,2 85,1 120,4 170,5
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
1
) Les puissances sont basées sur :
la température d’évaporation te= -10 °C.
Pour d’autres températures d’évaporation, consultez le tableau ci-dessous.
20 21,8 30,8 43,6 61,7 87,3 39,2 55,4 78,4 110,9 157,0
30 19,8 28,1 39,7 56,2 79,4 35,6 50,4 71,3 100,9 142,9
40 17,8 25,2 35,6 50,4 71,3 32,0 45,3 64,0 90,6 128,3
50 15,7 22,2 31,4 44,4 62,9 28,2 39,9 56,4 79,9 113,1
10 60,5 85,6 121,1 171,2 242,3 108,9 154,0 217,8 308,2 436,2
20 55,7 78,8 111,4 157,6 223,0 100,2 141,8 200,6 283,8 401,7
30 50,7 71,7 101,4 143,4 202,9 91,2 129,0 182,5 258,2 365,5
40 45,9 64,3 91,0 128,7 182,1 81,9 115,8 163,9 231,8 328,2
50 40,1 58,8 80,3 113,6 160,7 72,2 102,1 144,4 204,4 289,3
10 22,8 32,3 45,6 64,6 91,3 40,7 57,5 81,4 115,0 163,0
20 20,8 29,4 41,6 58,8 83,2 37,1 52,5 74,2 105,0 149,0
30 18,7 26,5 37,4 53,0 74,9 33,4 47,3 66,9 94,7 134,0
40 16,6 23,5 33,2 47,0 66,5 29,7 42,0 59,4 84,1 119,0
50 14,5 20,5 29,0 41,0 58,0 25,9 36,6 51,8 73,3 104,0
10 58,3 82,4 117,0 165,0 233,0 104,0 147,0 208,0 295,0 418,0
20 53,1 75,1 106,0 150,0 213,0 94,9 134,0 190,0 269,0 361,0
30 47,8 67,6 95,7 135,0 191,0 85,5 121,0 171,0 242,0 343,0
40 42,5 60,0 84,9 120,0 170,0 76,0 108,0 152,0 215,0 305,0
50 37,0 52,3 74,0 105,0 148,0 66,3 93,7 133,0 188,0 266,0
Puissance liquide en [kW]
(Puissance de l’évaporateur)
Décalage : 1,5 bar Décalage : 3 bar
Chute de pression à travers la vanne
∆p [bar]
Puissance liquide en [kW]
(Puissance de l’évaporateur)
Chute de pression à travers la vanne
∆p [bar]
R22 R22
R134a R134a
Facteurs de correction pour la température d’évaporation t
t
e
[°C]
R22 1,09 1,05 1,02 1,0 0,98 0,96
R134a 1,14 1,09 1,04 1,0 0,96 0,93
Puissance de l’installation x facteur de correction = tableau de puissance
-40 -30 -20 -10 0 10
e
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 3
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Puissance liquide
(suite)
Puissance du régulateur max. Qe 1)
Puissance liquide en [kW]
(Puissance de l’évaporateur)
Décalage : 1,5 bar Décalage : 3 bar
Chute de pression à travers la vanne
∆p [bar]
Typ e
Température
de
condensation
t
c
[°C] 0,1 0,2 0,4 0,8 1,6 0,1 0,2 0,4 0,8 1,6
R404A / R507 R404A / R507
10 18,4 25,9 36,8 52,0 73,5 32,9 46,4 65,6 92,9 131,3
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
20 16,4 23,2 32,9 46,5 65,7 29,4 41,6 58,8 83,2 117,6
30 14,5 20,5 29,0 41,0 58,0 25,9 36,6 51,8 73,3 103,7
40 12,9 17,6 25,0 35,4 50,1 22,4 31,6 44,7 63,3 89,7
50 10,5 14,9 21,0 29,7 42,1 18,8 26,6 37,6 53,2 75,4
10 46,9 66,3 93,8 132,3 188,0 84,0 118,7 168,0 237,3 337,1
20 42,0 59,3 83,9 118,7 168,0 75,2 106,1 150,2 213,2 301,4
30 37,0 52,3 73,9 104,6 148,1 66,3 93,7 132,3 188,0 265,7
40 31,9 45,2 63,8 90,3 128,1 57,2 81,0 114,5 161,7 228,9
50 26,9 37,9 53,7 75,9 107,0 48,1 68,0 96,2 136,5 193,2
R407C R407C
10 25,6 36,2 51,2 72,6 102,3 45,9 65,0 91,9 130,0 184,1
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
1
) Les puissances sont basées sur :
la température d’évaporation te= -10 °C.
Pour d’autres températures d’évaporation, consultez le tableau ci-dessous.
20 23,5 33,2 47,1 66,6 94,3 42,3 59,8 84,7 119,8 169,6
30 21,4 30,3 42,9 60,7 85,7 38,4 54,4 77,0 109,0 154,3
40 19,4 27,5 38,8 55,0 77,7 34,9 49,4 69,8 98,8 139,8
50 17,3 24,4 34,5 48,8 69,2 31,0 43,9 62,0 87,9 124,4
10 65,3 92,4 130,7 184,9 261,7 117,6 166,3 235,2 332,9 471,1
20 60,1 85,1 120,3 170,2 240,8 108,2 153,1 216,6 306,5 433,8
30 54,5 77,4 109,5 154,9 219,1 98,5 139,3 197,1 278,9 394,7
40 50,0 70,1 99,2 140,3 198,5 89,3 126,2 178,7 252,7 357,7
50 44,1 62,5 88,3 124,9 176,8 79,4 112,3 158,8 224,8 318,2
Puissance liquide en [kW]
(Puissance de l’évaporateur)
Chute de pression à travers la vanne
∆p [bar]
Facteurs de correction pour la température d’évaporation t
t
e
[°C]
R404A/R507 1,18 1,11 1,05 1,0 0,95 0,92
R407C 1,12 1,08 1,04 1,0 0,97 0,93
Puissance de l’installation x facteur de correction = tableau de puissance
-40 -30 -20 -10 0 10
e
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 4
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Puissance gaz chaud
Puissance du régulateur max. Qe 1)
Puissance gaz chaud en [kW]
(Puissance de l’évaporateur)
Décalage : 1,5 bar Décalage : 3 bar
Chute de pression à travers la vanne
Typ e
Condensation
Température
t
c
∆p [bar]
[°C] 0,1 0,2 0,4 0,8 1,6 0,1 0,2 0,4 0,8 1,6
10 3,3 4,6 6,4 8,8 11,8 6,0 8,4 11,8 16,3 22,2
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
20 3,5 5,0 6,9 9,6 13,0 6,3 8,9 12,5 17,4 23,9
30 3,7 5,3 7,4 10,3 14,4 6,6 9,4 13,2 18,4 25,4
40 3,9 5,5 7,8 10,9 15,0 6,9 9,8 13,7 19,3 26,7
50 4,1 5,7 8,1 11,3 15,7 7,1 10,1 14,2 20,0 27,7
10 8,5 11,9 16,6 22,8 30,3 15,8 22,2 31,1 43,2 58,7
20 9,1 12,8 17,9 24,8 33,5 16,7 23,5 33,1 46,1 63,1
30 9,7 13,6 19,1 26,6 36,3 17,6 24,8 34,9 48,7 67,2
40 10,2 14,3 20,1 28,1 38,7 18,3 25,9 36,4 51,0 70,6
50 10,5 14,9 20,9 29,2 40,4 18,9 26,6 37,5 52,6 73,2
R134a R134a
10 2,9 4,0 5,6 7,6 9,7 5,4 7,6 10,7 14,7 19,6
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
1
) Les puissances sont basées sur :
la température d’évaporation te= -10 °C.
Pour d’autres températures d’évaporation, consultez le tableau ci-dessous.
20 3,1 4,3 6,0 8,2 10,8 5,6 7,9 11,1 15,4 20,8
30 3,2 4,5 6,3 8,8 11,7 5,8 8,2 11,6 16,1 21,9
40 3,4 4,7 6,6 9,2 12,5 6,0 8,5 11,9 16,6 22,8
50 3,4 4,8 6,8 9,5 13,0 6,1 8,6 12,1 16,9 23,3
10 7,5 10,5 14,5 19,6 25,0 14,4 20,2 28,2 38,8 51,8
20 7,9 11,1 15,5 21,2 27,8 15,0 21,0 29,5 40,8 55,0
30 8,4 11,8 16,4 22,6 30,2 15,5 21,8 30,6 42,5 57,9
40 8,7 12,2 17,1 23,7 32,1 15,9 22,4 31,5 43,9 60,3
50 8,9 12,5 17,6 24,5 33,5 16,1 22,7 32,0 44,7 61,7
Puissance gaz chaud en [kW]
(Puissance de l’évaporateur)
Chute de pression à travers la vanne
∆p [bar]
R22 R22
Facteurs de correction pour la température d’évaporation t
t
e
[°C]
R22 1,09 1,05 1,02 1,0 0,98 0,96
R134a 1,14 1,09 1,04 1,0 0,96 0,93
Puissance de l’installation x facteur de correction = tableau de puissance
-40 -30 -20 -10 0 10
e
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 5
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Puissance gaz chaud
(suite)
Puissance du régulateur max. Qe 1)
Puissance gaz chaud en [kW]
(Puissance de l’évaporateur)
Décalage : 1,5 bar Décalage : 3 bar
Chute de pression à travers la vanne
Typ e
Condensation
Température
t
c
∆p [bar]
[°C] 0,1 0,2 0,4 0,8 1,6 0,1 0,2 0,4 0,8 1,6
R404A / R507 R404A / R507
10 3,2 4,5 6,3 8,6 11,7 5,8 8,1 11,3 15,8 21,6
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
20 3,4 4,7 6,6 9,2 12,4 6,1 8,4 11,8 16,5 22,7
30 3,5 4,9 6,8 9,5 13,0 6,1 8,5 12,0 16,8 23,2
40 3,5 4,9 6,8 9,6 13,1 6,1 8,6 12,1 16,9 23,2
50 3,5 4,9 6,8 9,6 13,1 6,1 8,6 12,1 16,9 23,2
10 8,3 11,7 16,2 22,3 30,0 15,8 22,2 31,1 43,2 58,7
20 8,7 12,2 17,1 23,7 32,2 16,7 23,5 33,1 46,1 63,1
30 8,9 12,5 17,6 24,4 33,5 17,6 24,8 34,9 48,7 67,2
40 9,0 12,6 17,8 24,8 33,0 18,3 25,9 36,4 51,0 70,6
50 9,0 12,6 17,8 24,8 33,5 18,9 26,6 37,5 52,6 73,2
R407C R407C
10 3,6 5,0 6,9 9,5 12,8 6,5 9,1 12,7 17,6 24,0
KVR 12
KVR 15
KVR 22
KVR 28
KVR 35
1
) Les puissances sont basées sur :
la température d’évaporation te= -10 °C.
Pour d’autres températures d’évaporation, consultez le tableau ci-dessous.
20 3,8 5,4 7,5 10,4 14,0 6,8 9,6 13,5 18,8 25,8
30 4,0 5,8 8,0 11,1 15,5 7,1 10,2 14,3 19,9 27,4
40 4,2 6,0 8,5 11,9 16,4 7,5 10,7 14,9 21,0 29,1
50 4,5 6,3 8,9 12,4 17,3 7,8 11,1 15,6 22,0 30,5
10 9,2 12,9 17,9 24,7 32,7 17,1 24,0 33,6 46,7 63,4
20 9,8 13,8 19,3 26,8 36,2 18,0 25,4 35,7 49,8 68,1
30 10,5 14,7 20,6 28,7 39,2 19,0 26,8 37,7 52,6 72,6
40 11,1 15,6 21,9 30,6 42,2 19,9 28,2 39,7 55,6 77,0
50 11,6 16,4 23,0 32,1 44,4 20,8 29,3 41,3 57,9 80,5
Puissance gaz chaud en [kW]
(Puissance de l’évaporateur)
Chute de pression à travers la vanne
∆p [bar]
Facteurs de correction pour la température d’évaporation t
t
e
[°C]
R404A / R507 1,18 1,11 1,05 1,0 0,95 0,92
R407C 1,12 1,08 1,04 1,0 0,97 0,93
Puissance de l’installation x facteur de correction = tableau de puissance
-40 -30 -20 -10 0 10
e
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 6
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Dimensionnement
Sélection d’une vanne
Pour des performances optimales, il est
important de sélectionner une vanne KVR en
fonction de la configuration du système et de
l’application.
Exemple
Pour sélectionner la vanne appropriée, il peut
être nécessaire de convertir la puissance réelle
de l’évaporateur en utilisant un facteur de
correction. C’est le cas lorsque la configuration
de votre système diffère de la configuration
indiquée dans les tableaux de puissance.
La sélection d’une vanne dépend également de
la chute de pression acceptable dans la vanne.
L’exemple suivant illustre la façon de procéder.
Exemple d’application
Application avec capacité liquide
Les données suivantes doivent être utilisées lors
du dimensionnement d’une vanne KVR :
• fluide frigorigène : HCFC, HFC et HC :
KVR 12 – KVR 22
inflammable :
• puissance de l’évaporateur Qe (puissance de
l’installation) ;
• température d’évaporation te en [°C] ;
• température de condensation tc en [°C] ;
• type de raccord : flare ou à braser ;
• taille de raccord en [po].
La vanne KVR dans une application liquide
• fluide frigorigène : R22 par exemple
• Puissance de l’évaporateur : Qe= 100 kW
(puissance de l’installation)
• Température d’évaporation : te= -40 °C
• Température de condensation tc = 30 °C
• Type de raccord : Raccord
• Dimension raccord : 5⁄8 po
, HCFC et HFC non
KVR 28 – KVR 35
© Danfoss | DCS (az) | 2018.03
Exemple d’application
Application avec capacité gaz chaud
DKRCC.PD.HC0.A8.04 | 7
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Sélection d’une vanne
(suite)
Étape 1
Déterminez le facteur de correction pour la
température d’évaporation te.
Dans le tableau de facteurs de correction, le
facteur de correction pour une température
d’évaporation de -40 °C avec le fluide frigorigène
R22 est de 1,09.
Facteurs de correction
t
e
[°C]
R22 1,09 1,05 1,02 1,0 0,98 0,96
R134a 1,14 1,09 1,04 1,0 0,96 0,93
R404A, R507 1,18 1,11 1,05 1,0 0,95 0,92
R407C 1,12 1,08 1,04 1,0 0,97 0,93
Puissance de l’installation x facteur de correction = tableau de puissance
-40 -30 -20 -10 0 10
Étape 2
La puissance corrigée de l’évaporateur est
Qe = 100 x 1,09 = 109,0 kW
Étape 3
Sélectionnez maintenant le tableau de puissance
approprié et choisissez la ligne pour une
température de condensation tc= 30 °C.
À l’aide de la puissance de l’évaporateur
corrigée, sélectionnez une vanne qui fournit une
puissance équivalente ou supérieure à une chute
KVR 12, KVR 15, KVR 22 fournissent une puissance
de 142,9 kW à une chute de pression de 1,6 bar
dans la vanne.
Selon la dimension du raccord requise de 5/8 po
ODF, la vanne KVR 15 est parfaitement adapté à
cet exemple.
de pression acceptable.
Étape 4
Raccord à braser KVR 15, 5/8 po :
n° de code 034L0097 (consultez la liste de
commande)
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 8
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Conception/fonction
1. Capuchon d’étanchéité
2. Joint
3. Vis de réglage
4. Ressort principal
5. Corps de vanne
6. Soufflet d’égalisation
7. Plaque de vanne
8. Siège de vanne
9. Dispositif d’amortissement
10. Raccord du manomètre
11. Bouchon
12. Joint
13. Insert
14. Piston
15. Plaque de vanne
16. Guide de piston
17. Corps de vanne
18. Ressort
KVR NRD
1
2
3
4
5
6
7
8
9
10
11
12
13
= 8 mm
14
15
17
18
16
Le régulateur de la pression de condensation,
type KVP s’ouvre lorsque la pression du côté
entrée augmente, c’est-à-dire lorsque la pression
dans le condenseur atteint la valeur de consigne.
La régulation du KVR dépend uniquement de la
pression d’entrée. Les variations de pression à la
sortie du régulateur n’altèrent pas le degré
d’ouverture, étant donné que le type KVR est
équipé d’un soufflet d’égalisation (6). La surface
effective du soufflet correspond à celle du siège
de vanne.
De plus, le régulateur est équipé d’un dispositif
d’amortissement (9) efficace pour assurer une
protection contre les pulsations qui peuvent
normalement survenir sur une installation
frigorifique.
Grâce à ce dispositif, la vie du régulateur est
prolongée, sans nuire à sa précision de régulation.
La vanne différentielle de type NRD commence
à s’ouvrir lorsque la chute de pression dans la
vanne est de 1,4 bar, et est totalement ouverte
lorsque la chute de pression est de 3 bar.
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 9
Fiche technique
|
Régulateur de la pression de condensation type KVR, et vanne de pression différentielle type NRD
Bande P et décalage
Schéma de principe
Puissance
100%
Puissance nominale
Point de cons igne
5 13
Décalage
Bande P
Plage de réglage
16
Point de cons igne max.Point de cons igne min.
[bar]
Bande proportionnelle
La bande proportionnelle ou bande P est définie
comme la pression nécessaire pour déplacer la
plaque de vanne de la position fermée (point de
consigne) à la position complètement ouverte.
Exemple :
Si la vanne est réglée pour s’ouvrir à 10 bar et que
la bande P de la vanne est de 6,2, la vanne fournit
une puissance maximum lorsque la pression
d’entrée atteint 16,2 bar.
Décalage
Le décalage est défini comme la pression
nécessaire pour déplacer la plaque de vanne de
la position fermée (point de consigne) au degré
d’ouverture nécessaire pour la charge réelle.
Le décalage fait toujours partie de la bande P.
Exemple avec le R22 :
Une température de service de 36 °C ~ 13 bar est
nécessaire, et la température ne doit pas chuter
en dessous de 27 °C ~ 10 bar (point de consigne).
Le décalage doit donc être de 3 bar.
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 10

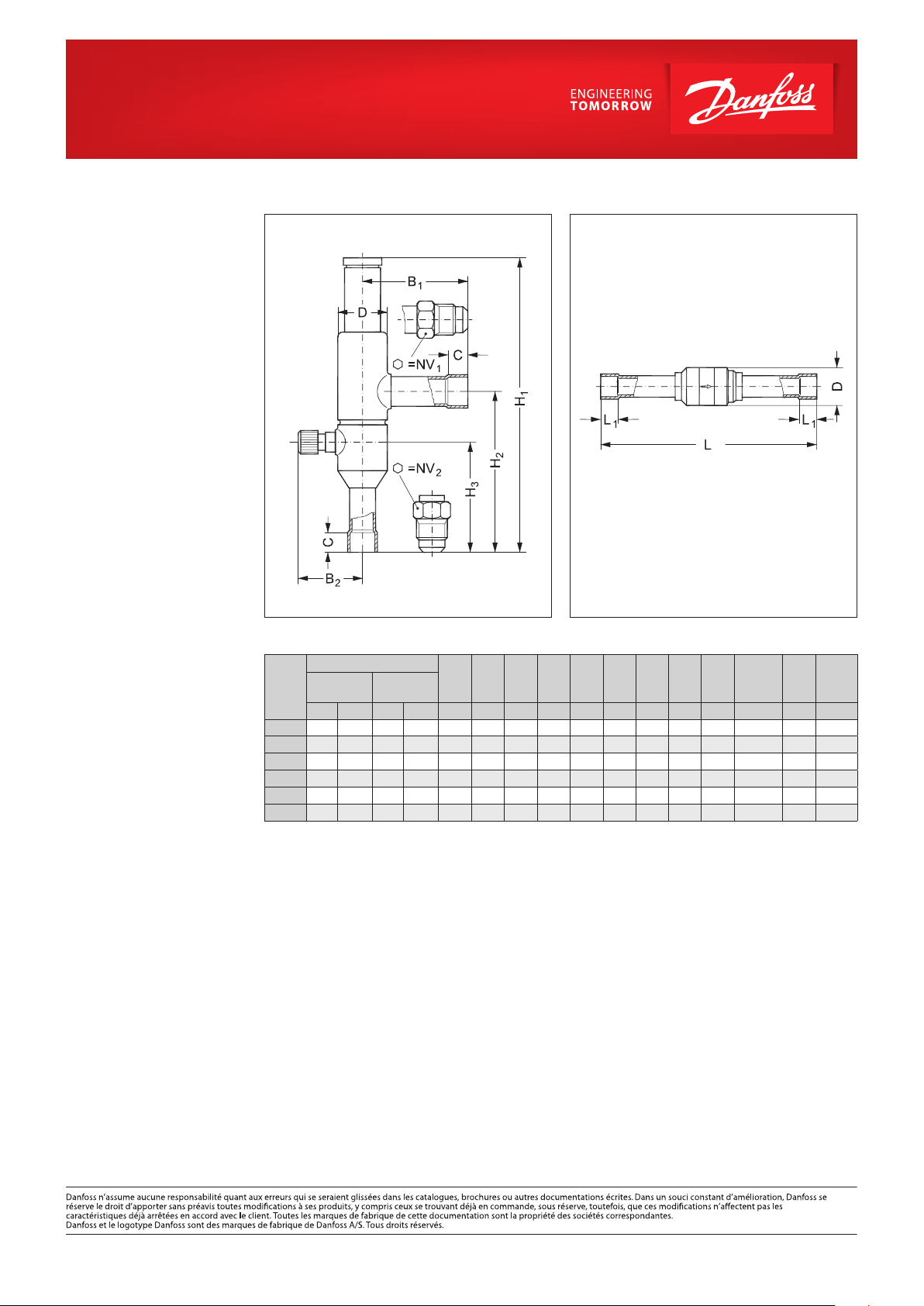

Dimensions [mm]
et poids [kg]
KVR NRD
KVR, NRD
à braser
Type
KVR 121⁄2 121⁄2 12 19 19 179 99 66 – – 64 41 10 30 0.4
KVR 155⁄8 165⁄8 16 24 24 179 99 66 – – 64 41 12 30 0.4
KVR 22 – –7⁄8 22 – – 179 99 66 – – 64 41 17 30 0.4
KVR 28 – – 1 1⁄8 28 – – 259 151 103 – – 105 48 20 43 1.0
KVR 35 – – 1 3⁄8 35 – – 259 151 103 – – 105 48 25 43 1.0
NRD – – – – – – – – – 131 10 – – – 22 0.1
Flare
[po] [mm] [po] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Kg]
ODF à
braser
NV1NV2H1H2H3L L1B1B
2
C
Raccord
øD
Poids
net
© Danfoss | DCS (az) | 2018.03
DKRCC.PD.HC0.A8.04 | 11
Loading...
