Danfoss KVL 12, KVL 15, KVL 22, KVL 28, KVL 35 Data sheet [fr]

Fiche technique

Régulateur de la pression d’aspiration
Type KVL

Le régulateur de pression d’aspiration type KVL
se monte sur la conduite d’aspiration en amont
du compresseur.

KVL protège le moteur du compresseur contre
la surcharge au démarrage après de longues
périodes d’arrêt ou des périodes de dégivrage
(pression élevée dans l’évaporateur).

Caractéristiques • Régulation précise et ajustable de la pression

• Plages de puissance et de fonctionnement
étendues

• Amortissement des pulsations

• Soufflet en acier inoxydable

• Conception compacte en équerre, pour
une installation facile dans n’importe quelle
position

• Conception brasée et «hermétique »

• Disponible dans une large gamme de tailles en
versions flare et à braser ODF

• KVL 12 – KVL 22: Peut être utilisé avec la
gamme EX suivante : catégorie 3 (zone 2)

© Danfoss | DCS (rm) | 2020.10

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 1

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Homologations

Données techniques

HOMOLOGUÉ UL, dossier SA7200
EAN

R22, R134a, R290*, R40 4A, R407A, R407C, R407F, R407H, R448A,

Réfrigérants

Plage de régulation

Pression de service max. PS/MWP = 18 bar
Pression de test max. Pe = 19,8 bar
Plage de température du fluide -60 à 130 °C

Bande P max.

Valeur kv 1) avec bande P max.

1

) La valeur kv correspond au débit d’eau en [m3 / h] lors d’une chute de pression dans la vanne de 1 bar, ρ = 1000 kg / m3.

Ce produit (KVL 12 – KVL 22) est approuvé pour
le R290, le R454A, le R454C, le R455A, le R600,
le R600a, le R1234ze(E), le R1234yf et le R2170
conformément à la norme EN ISO80079-36 pour
l’évaluation de la source d’ignition. Les raccords

R449A, R4 49B, R450A, R452A, R454A*, R454C*, R455A*, R507,
R513A, R515B, R516A, R60 0*, R600a*, R1234ze(E)*, R1234yf*, R1270*
* KVL 12 – KVL 22 uniquement. Pour plus de détails, consultez la
note sous le tableau

0,2 à 6 bar
Réglage d’usine = 2 bar

KVL 12 à 22 : 2 bar
KVL 28 à 35 : 1,5 bar
KVL 12 à 22 : 3,2 m3 / h
KVL 28 à 35 : 8,0 m3 / h

Pour consulter la liste complète liste de fluides
frigorigènes, rendez-vous sur www.products.
danfoss.com et recherchez les numéros de code
individuel, où les fluides sont répertoriés dans le

cadre de données techniques.

flare sont uniquement homologués pour les
réfrigérants A1 et A2L.

Commande

Puissance nominale 1)

Type

KVL 12

KVL 15 7,1 5,3 6,3 6,5
KVL 22 7,1 5,3 6,3 6,5 – – –

KVL 28

KVL 35 17,8 13,2 15,9 16,4 – – – 1 3⁄8 35 034L0052

1

) La puissance nominale du régulateur est donnée dans les conditions suivantes:
température d’aspiration ts = -10 °C
température de condensation tc = 25 °C
chute de pression dans le régulateur Δp = 0,2 bar
Utilisez Danfoss Coolselector®2 pour sélectionner le produit et obtenir d’autres conditions ou réfrigérants.

2

) KVL fourni sans écrous flare. Possibilité de fournir des écrous flare séparément:
1⁄2 po / 12 mm, référence, 011L1103
5⁄8 po / 16 mm, référence, 011L1167

R22 R134a

7,1 5,3 6,3 6,4
7,1 5,3 6,3 6,4 – – – – 12 034L0048

17,8 13,2 15,9 16,4 – – – 1 1⁄8 – 034L0046
17,8 13,2 15,9 16,4 – – – – 28 034L0051

[kW]

R404A/

R407C [po] [mm] [po] [mm]

R507

Raccord

flare 2)

1

⁄2 12 034L0041

5

⁄8 16 034L0042

Référence

À braser

ODF

1

⁄2 – 034L0043

5

⁄8 16 034L0049

7

⁄8 22 034L0045

Référence

Les dimensions du raccord choisi ne doivent pas
être trop petites car des vitesses de gaz
supérieures de 40 m / s à l’entrée du régulateur
peuvent créer du bruit.

Les exigences REACH Tous les produits Danfoss sont conformes aux exigences REACH.

La directive REACH impose notamment d’informer les clients sur la présence éventuelle de substances
figurant dans la liste des substances candidates. Nous vous informons donc de la présence d’une
substance répertoriée dans cette liste: Un joint torique utilisé dans ce produit contient de phtalate
Diisopentyl (CAS : 605-50 -5) dans une concentration supérieure à 0,1% w/w.

© Danfoss | DCS (rm) | 2020.10

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 2

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Puissance

Puissance m Puissance ax. du régulateur Qe 1)

Chute de

pression

Type

KVL 12
KVL 15
KVL 22

KVL 28
KVL 35

1

) Les valeurs contenues dans les tableaux de puissances font référence à la puissance de l’évaporateur et sont basées sur la
température du liquide tl = 25 °C

dans le

régulateur

∆p

[bar] [bar] -35 -30 -25 -20 -15 -10 -5 0 5 10 15

0,1 1 1,9 1,2 – – – – – – – – –
0,1 2 3,0 3,3 3,1 2,1 0,2 – – – – – –
0,1 3 3,0 3,3 3,7 4,1 4,0 2,2 – – – – –
0,1 4 3,0 3,3 3,7 4,1 4,6 5,0 3,9 0,1 – – –
0,1 5 3,0 3,3 3,7 4,1 4,6 5,0 5,5 5,2 1,0 – –
0,1 6 3,0 3,3 3,7 4,1 4,6 5,0 5,5 6,0 6,2 1,3 —
0,2 1 2,6 1,7 – – – – – – – – –
0,2 2 4,2 4,7 4,4 3,0 0,2 – – – – – –
0,2 3 4,2 4,7 5,3 5,9 5,6 3,1 – – – – –
0,2 4 4,2 4,7 5,3 5,9 6,5 7,1 5,5 0,1 – – –
0,2 5 4,2 4,7 5,3 5,9 6,5 7,1 7,8 7,3 – – –
0,2 6 4,2 4,7 5,3 5,9 6,5 7,1 7,8 8,5 8,7 1,9 –
0,3 1 3,2 2,0 – – – – – – – – –
0,3 2 5,2 5,8 5,4 3,7 0,3 – – – – – –
0,3 3 5,2 5,8 6,5 7,2 6,9 3,8 – – – – –
0,3 4 5,2 5,8 6,5 7,2 8,0 8,8 6,7 0,2 – – –
0,3 5 5,2 5,8 6,5 7,2 8,0 8,8 9,6 9,0 1,7 – –
0,3 6 5,2 5,8 6,5 7,2 8,0 8,8 9,6 10,5 10,7 2,3 –
0,1 1 4,1 2,6 – – – – – – – – –
0,1 2 7,4 7,9 7,0 4,6 0,4 – – – – – –
0,1 3 7,4 8,3 9,3 10,3 8,9 4,7 – – – – –
0,1 4 7,4 8,3 9,3 10,3 11,4 12,3 8,5 0,2 – – –
0,1 5 7,4 8,3 9,3 10,3 11,4 12,6 13,8 11,6 2,2 – –
0,1 6 7,4 8,3 9,3 10,3 11,4 12,6 13,8 15,1 13,9 2,8 —
0,2 1 5,8 3,6 – – – – – – – – –
0,2 2 10,6 11,2 9,8 6,5 0,5 – – – – – –
0,2 3 10,6 11,8 13,2 14,7 12,5 6,6 – – – – –
0,2 4 10,6 11,8 13,2 14,7 16,2 17,5 12,0 0,3 – – –
0,2 5 10,6 11,8 13,2 14,7 16,2 17,8 19,6 16,4 3,1 – –
0,2 6 10,6 11,8 13,2 14,7 16,2 17,8 19,6 21,4 19,6 4,0 –
0,3 1 7,0 4,4 – – – – – – – – –
0,3 2 13,0 13,8 12,1 8,0 0,6 – – – – – –
0,3 3 13,0 14,6 16,3 18,0 15,4 8,1 – – – – –
0,3 4 13,0 14,6 16,3 18,0 19,9 21,5 14,7 0,3 – – –
0,3 5 13,0 14,6 16,3 18,0 19,9 21,9 24,1 20,0 3,7 – –
0,3 6 13,0 14,6 16,3 18,0 19,9 21,9 24,1 26,3 24,1 4,9 –

Pression

de service

max.

PS

Puissance Qe en [kW] pour la température d’aspiration ts

en aval du régulateur [°C]

R22

© Danfoss | DCS (rm) | 2020.10

Facteurs de correction pour la température du liquide t

tl [°C] 10 15 20 25 30 35 40 45 50
R22 0,90 0,93 0,96 1,0 1,05 1,10 1,13 1,18 1,24

Puissance de l’installation × facteur de correction = valeurs contenues dans le tableau

l

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 3

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Puissance
(suite)

Puissance m Puissance ax. du régulateur Qe 1)

Chute de

pression

Type

KVL 12
KVL 15
KVL 22

KVL 28
KVL 35

1

) Les valeurs contenues dans les tableaux de puissances font référence à la puissance de l’évaporateur et sont basées sur la
température du liquide tl = 25 °C

dans le

régulateur

∆p

[bar] [bar] -35 -30 -25 -20 -15 -10 -5 0 5 10 15

0,1 1 – – 1,8 1,2 – – – – – – –
0,1 2 – – 2,9 3,3 3,1 2,2 0,3 – – – –
0,1 3 – – 2,9 3,3 3,7 4,1 4,1 2,4 – – –
0,1 4 – – 2,9 3,3 3,7 4,1 4,6 5,1 4,2 0,7 –
0,1 5 – – 2,9 3,3 3,7 4,1 4,6 5,1 5,6 5,6 1,8
0,1 6 – – 2,9 3,3 3,7 4,2 4,6 5,1 5,6 6,2 6,7
0,2 1 – – 2,6 1,6 – – – – – – –
0,2 2 – – 4,2 4,7 4,4 3,1 0,4 – – – –
0,2 3 – – 4,2 4,7 5,3 5,9 5,8 3,4 – – –
0,2 4 – – 4,2 4,7 5,3 5,9 6,5 7,2 5,9 0,9 –
0,2 5 – – 4,2 4,7 5,3 5,9 6,5 7,2 7,9 8,0 2,6
0,2 6 – – 4,2 4,7 5,3 5,9 6,5 7,2 7,9 9,5 8,7
0,3 1 – – 3,2 2,0 – – – – – – –
0,3 2 – – 5,2 5,8 5,5 3,8 0,5 – – – –
0,3 3 – – 5,2 5,8 6,5 7,2 7,1 4,2 – – –
0,3 4 – – 5,2 5,8 6,5 7,2 8,0 8,9 7,3 1,1 –
0,3 5 – – 5,2 5,8 6,5 7,2 8,0 8,9 9,8 9,8 3,2
0,3 6 – – 5,8 6,5 7,2 8,0 8,9 9,8 10,7 10,7 11,7
0,1 1 – – 4,0 2,5 – – – – – – –
0,1 2 – – 7,3 7,8 6,9 4,8 0,6 – – – –
0,1 3 – – 7,3 8,2 9,3 10,3 9,1 5,2 – – –
0,1 4 – – 7,3 8,2 9,3 10,3 11,5 12,7 9,2 1,4 –
0,1 5 – – 7,3 8,2 9,3 10,3 11,5 12,7 14,0 12,6 3,9
0,1 6 – – 7,3 8,2 9,3 10,3 11,5 12,7 14,0 15,4 15,3
0,2 1 – – 5,6 3,5 – – – – – – –
0,2 2 – – 10,5 11,1 9,8 6,7 0,9 – – – –
0,2 3 – – 10,5 11,8 13,2 14,7 12,9 7,3 – – –
0,2 4 – – 10,5 11,8 13,2 14,7 16,3 18,1 13,1 2,0 —
0,2 5 – – 10,5 11,8 13,2 14,7 16,3 18,1 19,9 17,8 5,6
0,2 6 – – 10,5 11,8 13,2 14,7 16,3 18,1 19,9 21,9 21,7
0,3 1 – – 6,9 4,3 – – – – – – –
0,3 2 – – 12,9 13,7 12,1 8,2 1,1 – – – –
0,3 3 – – 12,9 14,5 16,2 18,1 15,8 9,0 – – –
0,3 4 – – 12,9 14,5 16,2 18,1 20,1 22,2 – – –
0,3 5 – – 12,9 14,5 16,2 18,1 20,1 22,2 24,5 21,9 6,8
0,3 6 – – 12,9 14,5 16,2 18,1 20,1 22,2 24,5 26,9 26,6

Pression

de service

max.

PS

Puissance Qe en [kW] pour la température d’aspiration ts

en aval du régulateur [°C]

R134a

© Danfoss | DCS (rm) | 2020.10

Facteurs de correction pour la température du liquide t

tl [°C] 10 15 20 25 30 35 40 45 50
R134a 0,88 0,92 0,96 1,0 1,05 1,10 1,16 1,23 1,31

Puissance de l’installation × facteur de correction = valeurs contenues dans le tableau

l

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 4

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Puissance
(suite)

Puissance m Puissance ax. du régulateur Qe 1)

R404A/R507

Chute de

pression

Type

KVL 12
KVL 15
KVL 22

KVL 28
KVL 35

1

) Les valeurs contenues dans les tableaux de puissances font référence à la puissance de l’évaporateur et sont basées sur la
température du liquide tl = 25 °C

dans le

régulateur

∆p

[bar] [bar] -35 -30 -25 -20 -15 -10 -5 0 5 10 15

0,1 1 0,9 – – – – – – – – – –
0,1 2 2,5 2,4 1,7 0,3 – – – – – – –
0,1 3 2,5 2,9 3,2 3,2 1,9 – – – – – –
0,1 4 2,5 2,9 3,2 3,6 4,0 3,4 0,5 – – – –
0,1 5 2,5 2,9 3,2 3,6 4,0 4,5 4,5 1,5 – – –
0,1 6 2,5 2,9 3,2 3,6 4,0 4,5 4,9 5,5 2,1 – –
0,2 1 1,3 – – – – – – – – – –
0,2 2 3,6 3,4 2,5 0,4 – – – – – – –
0,2 3 3,6 4,0 4,6 4,5 2,7 – – – – – –
0,2 4 3,6 4,0 4,6 5,1 5,7 4,8 0,8 – – – –
0,2 5 3,6 4,0 4,6 5,1 5,7 6,3 6,4 2,2 – – –
0,2 6 3,6 4,0 4,6 5,1 5,7 6,3 7,0 7,8 2,9 – –
0,3 1 1,6 – – – – – – – – – –
0,3 2 4,4 4,2 3,0 0,4 – – – – – – –
0,3 3 4,4 5,0 5,6 5,6 3,3 – – – – – –
0,3 4 4,4 5,0 5,6 6,3 7,0 5,9 1,0 – – – –
0,3 5 4,4 5,0 5,6 6,3 7,0 7,8 7,8 2,6 – – –
0,3 6 4,4 5,0 5,6 6,3 7,0 7,8 8,6 9,6 3,5 – –
0,1 1 2,0 – – – – – – – – – –
0,1 2 5,9 5,4 3,7 0,5 – – – – – – –
0,1 3 6,2 7,1 8,0 7,2 4,2 – – – – – –
0,1 4 6,2 7,1 8,0 9,1 10,0 7,4 1,2 – – – –
0,1 5 6,2 7,1 8,0 9,1 10,0 11,2 10,1 3,3 – – –
0,1 6 6,2 7,1 8,0 9,1 10,0 11,2 12,4 12,4 4,4 – –
0,2 1 2,7 — – – – – – – – – –
0,2 2 8,4 7,6 5,4 0,9 – – – – – – –
0,2 3 8,9 10,1 11,4 10,3 5,9 – – – – – –
0,2 4 8,9 10,1 11,4 12,9 14,3 10,6 1,7 – – – –
0,2 5 8,9 10,1 11,4 12,9 14,3 15,9 14,4 4,6 – – –
0,2 6 8,9 10,1 11,4 12,9 14,3 15,9 17,5 17,6 6,3 – –
0,3 1 3,4 – – – – – – – – – –
0,3 2 10,4 9,3 6,5 1,1 – – – – – – –
0,3 3 10,9 12,5 14,0 12,5 7,2 – – – – – –
0,3 4 10,9 12,5 14,0 15,8 17,6 13,0 2,1 – – – –
0,3 5 10,9 12,5 14,0 15,8 17,6 19,6 17,7 5,6 – – –
0,3 6 10,9 12,5 14,0 15,8 17,6 19,6 21,6 21,7 7,7 – –

Pression

de service

max.

PS

Puissance Qe en [kW] pour la température d’aspiration ts

en aval du régulateur [°C]

© Danfoss | DCS (rm) | 2020.10

Facteurs de correction pour la température du liquide t

tl [°C] 10 15 20 25 30 35 40 45 50
R404A/R507 0,84 0,89 0,94 1,0 1,07 1,16 1,26 1,40 1,57

Puissance de l’installation × facteur de correction = valeurs contenues dans le tableau

l

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 5

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Puissance
(suite)

Puissance m Puissance ax. du régulateur Qe 1)

Chute de
pression

Type

KVL 12
KVL 15
KVL 22

KVL 28
KVL 35

1

) Les valeurs contenues dans les tableaux de puissances font référence à la puissance de l’évaporateur et sont basées sur la
température du liquide tl = 25 °C

dans le

régulateur

∆p

[bar] [bar] -35 -30 -25 -20 -15 -10 -5 0 5 10 15

0,1 1 1,6 1,0 – – – – – – – – –
0,1 2 2,5 2,8 2,7 1,9 0,2 – – – – – –
0,1 3 2,5 2,8 3,2 3,6 3,6 2,0 – – – – –
0,1 4 2,5 2,8 3,2 3,6 4,1 4,6 3,6 0,1 – – –
0,1 5 2,5 2,8 3,2 3,6 4,1 4,6 5,1 4,9 1,0 – –
0,1 6 2,5 2,8 3,2 3,6 4,1 4,6 5,1 5,6 6,0 1,3 –
0,2 1 2,2 1,5 – – – – – – – – –
0,2 2 3,5 4,0 3,8 2,7 0,2 – – – – – –
0,2 3 3,5 4,0 4,6 5,3 5,0 2,9 – – – – –
0,2 4 3,5 4,0 4,6 5,3 5,9 6,5 5,1 0,1 – – –
0,2 5 3,5 4,0 4,6 5,3 5,9 6,5 7,3 6,9 – – –
0,2 6 3,5 4,0 4,6 5,3 5,9 6,5 7,3 8,0 8,4 1,8 –
0,3 1 2,7 1,7 – – – – – – – – –
0,3 2 4,4 5,0 4,7 3,3 0,3 – – – – – –
0,3 3 4,4 5,0 5,7 6,4 6,2 3,5 – – – – –
0,3 4 4,4 5,0 5,7 6,4 7,2 8,1 6,2 0,2 – – –
0,3 5 4,4 5,0 5,7 6,4 7,2 8,1 8,9 8,5 1,6 – –
0,3 6 4,4 5,0 5,7 6,4 7,2 8,1 8,9 9,9 10,3 2,2 –
0,1 1 3,4 2,2 – – – – – – – – –
0,1 2 6,2 6,8 6,1 4,1 0,4 – – – – – –
0,1 3 6,2 7,1 8,1 9,2 8,0 4,3 – – – – –
0,1 4 6,2 7,1 8,1 9,2 10,3 11,3 7,9 0,2 – – –
0,1 5 6,2 7,1 8,1 9,2 10,3 11,6 12,8 10,9 2,1 – –
0,1 6 6,2 7,1 8,1 9,2 10,3 11,6 12,8 14,2 13,3 2,7 –
0,2 1 4,9 3,1 – – – – – – – – –
0,2 2 8,9 9,6 8,5 5,8 0,2 – – – – – –
0,2 3 8,9 10,1 11,5 13,1 11,3 6,1 – – – – –
0,2 4 8,9 10,1 11,5 13,1 14,6 16,1 11,2 0,3 – – –
0,2 5 8,9 10,1 11,5 13,1 14,6 16,4 18,2 15,4 3,0 – –
0,2 6 8,9 10,1 11,5 13,1 14,6 16,4 18,2 20,1 18,8 3,9 –
0,3 1 5,9 3,8 – – – – – – – – –
0,3 2 10,9 11,9 10,5 7,1 0,5 – – – – – –
0,3 3 10,9 12,6 14,2 16,0 13,9 7,5 – – – – –
0,3 4 10,9 12,6 14,2 16,0 17,9 19,8 13,7 0,3 – – –
0,3 5 10,9 12,6 14,2 16,0 17,9 20,1 22,4 18,8 3,6 – –
0,3 6 10,9 12,6 14,2 16,0 17,9 20,1 22,4 24,7 23,1 4,8 –

Pression

de service

max.

PS

Puissance Qe en [kW] pour la température d’aspiration ts

en aval du régulateur [°C]

R407C

© Danfoss | DCS (rm) | 2020.10

Facteurs de correction pour la température du liquide t

tl [°C] 10 15 20 25 30 35 40 45 50
R407C 0,88 0,91 0,95 1,0 1,05 1,11 1,18 1,26 1,35

Puissance de l’installation × facteur de correction = valeurs contenues dans le tableau

l

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 6

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Dimensionnement

Pour des performances optimales, il est
important de sélectionner la vanne KVL en
fonction des conditions de fonctionnement et de
l’application.

Sélection d’une vanne Exemple

Pour sélectionner la vanne appropriée, il peut
être nécessaire de convertir la puissance réelle
de l’évaporateur en utilisant un facteur de
correction. C’est le cas lorsque la configuration de
votre système diffère de la configuration
indiquée dans les tableaux de puissance.

La sélection d’une vanne dépend également de
la chute de pression acceptable dans la vanne.

Les données suivantes doivent être utilisées lors
du dimensionnement d’une vanne KVL :

• Réfrigérant :
KVL 12-22: HCFC, HFC et HC
KVL 28-35: HFC ininflammables et HCFC

• Puissance de l’évaporateur : Qe en [kW]

• Température du liquide en amont du
détendeur : tl en [°C]

• Température d’aspiration en amont du
compresseur : ts en [°C]

• Pression d’aspiration max. en aval du
régulateur : PS en [bar]

• Type de raccord : flare ou à braser

• Dimension du raccord en [po] ou en [mm]

L’exemple suivant illustre la façon de procéder :

• Réfrigérant : R404A

• Puissance d’évaporation : 4,0 kW

• Température du liquide en amont du
détendeur : 35 °C

• Température d’aspiration en amont du
compresseur : -25 °C

• Pression d’aspiration max. en aval du
régulateur : 3,8 bar ~ -7 °C

• Type de raccord : à braser

• Dimension du raccord : 5⁄8 po

Étape 1

Déterminer le facteur de correction pour la
température du liquide tl avant le détendeur.

D’après le tableau des facteurs de correction
(ci-dessous) le facteur de correction pour un
liquide d’une température de 35 °C (R404A) est
de 1,16.

Facteurs de correction pour la température du liquide t

tl [°C] 10 15 20 25 30 35 40 45 50
R134a 0,88 0,92 0,96 1,0 1,05 1,10 1,16 1,23 1,31
R22 0,90 0,93 0,96 1,0 1,05 1,10 1,13 1,18 1,24
R404A/R507 0,84 0,89 0,94 1,0 1,07 1,16 1,26 1,40 1,57
R407C 0,88 0,91 0,95 1,0 1,05 1,11 1,18 1,26 1,35

l

Étape 2

La puissance corrigée de l’évaporateur est :
Qe = 4,0 × 1,16 = 4,64 kW

Étape 3

Maintenant, sélectionner le tableau de
puissances pour le modèle R404A et choisir la
colonne pour une température d’aspiration
de -25 °C. En utilisant la puissance corrigée,
sélectionner une vanne qui fournit une puissance
égale ou supérieure à celle demandée.

KVL 12/KVL 15/KVL 22 fournit une puissance
de 4,6 kW pour une chute de pression de 0,2
bar dans la vanne et de 5,6 kW pour une chute
de pression de 0,3 bar dans la vanne. D’après la
dimension requise pour le raccord de 5⁄8 po,
la vanne KVL 15 est parfaitement adaptée à cet
exemple.

Étape 4

Raccord à braser KVL 15 5⁄8 po :
référence 034L0049, voir Tableau de commande.

© Danfoss | DCS (rm) | 2020.10

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 7

Fiche technique | Régulateur de la pression d’aspiration , type KVL

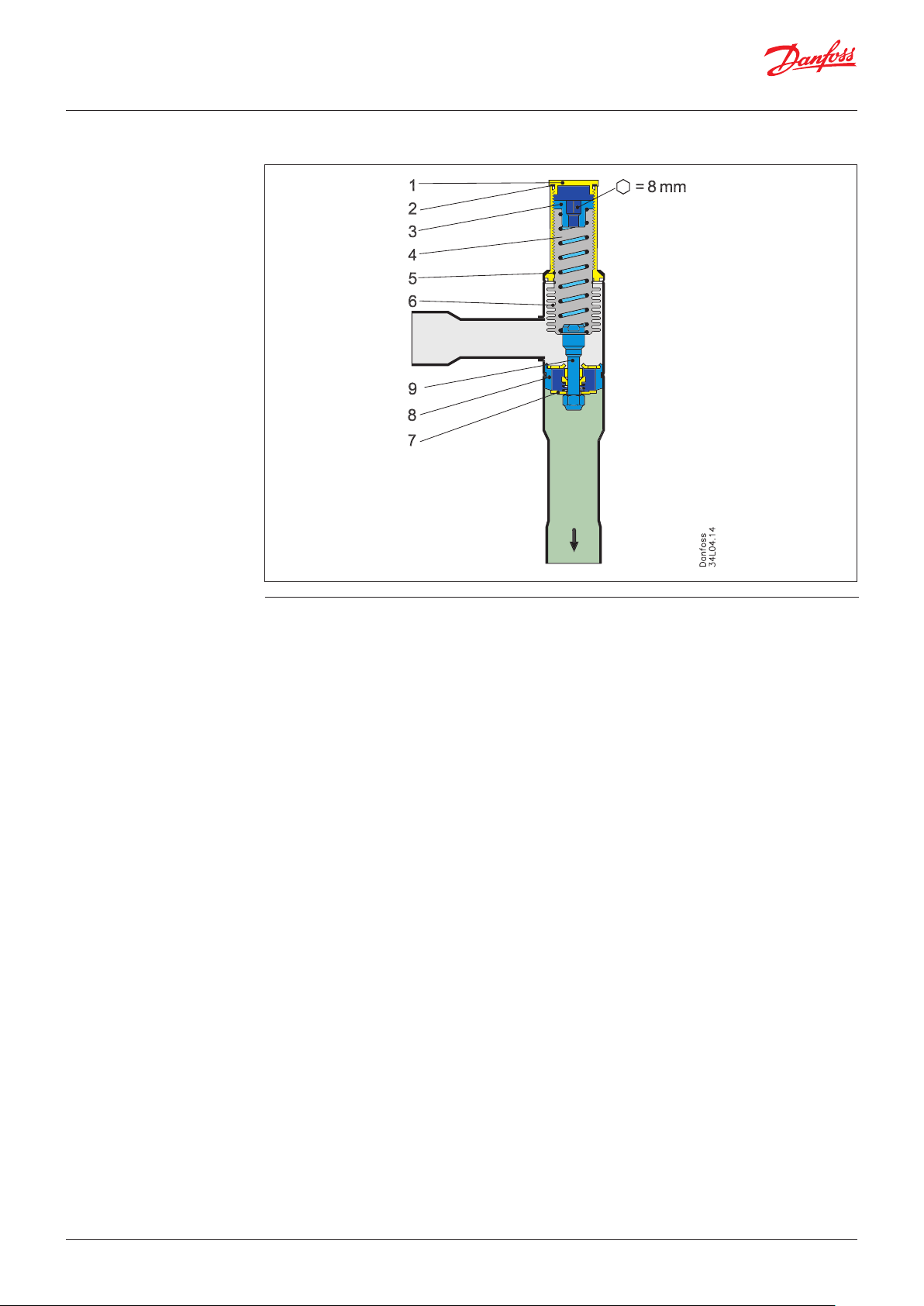

Conception / fonction Regulador KVL

1. Capuchon de protection

2. Joint d’étanchéité

3. Vis de réglage

4. Ressort principal

5. Corps de vanne

6. Soufflet d’égalisation

7. Joint d’étanchéité

8. Siège de vanne

9. Dispositif d’amortissement

Le régulateur de pression d’aspiration type KVL
s’ouvre lorsque la pression en sortie de la vanne
(ou d’aspiration en amont du compresseur)
tombe en dessous de la valeur réglée.

Le KVL régule uniquement selon la pression de
sortie.
Les variations de pression à l’entrée du régulateur
n’affectent pas le degré d’ouverture puisque le
KVL est équipé d’un soufflet d’égalisation (6).
La surface effective de ce soufflet correspond à
celle du siège de la vanne.

Le régulateur est également équipé d’un
dispositif amortisseur (9) efficace contre les
pulsations, phénomène normal dans les
installations frigorifiques. Grâce à ce dispositif, la
vie du régulateur est prolongée, et il garde,
pendant tout ce temps, sa précision de
régulation.

© Danfoss | DCS (rm) | 2020.10

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 8

Fiche technique | Régulateur de la pression d’aspiration , type KVL

Bande P et décalage Exemple avec réglage à 4 bar

Puissance

Point de consigne min.

Bande P

Plage de réglage

Point de consigne

Décalage

[bar]

Point de

consigne max.

Bande proportionnelle

La bande P est définie comme la différence
entre la pression à laquelle le joint d’étanchéité
commence à s’ouvrir (point de consigne) et la
pression à laquelle la vanne est entièrement
ouverte.

Exemple

Si la vanne est réglée pour s’ouvrir à 4 bar et que
sa bande P est de 2 bar, sa capacité est maximale
lorsque la pression de sortie atteint 2 bar.

Décalage

La desviación se define como la diferencia entre
la presión a la que el disco de la válvula comienza
a abrirse (punto de ajuste) y la presión a la que
la válvula alcanza el grado de apertura necesario
para dar respuesta a la carga existente.

Le décalage fait toujours partie de la bande P

Comme la fonction optimale d’une installation
frigorifique est atteinte avec un KVL entièrement
ouvert, normalement le terme décalage n’est pas
utilisé en rapport avec la vanne KVL.

© Danfoss | DCS (rm) | 2020.10

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 9

Danf
réser
caractéristiques déjà arrêtées en accord
Danf

Dimensions et poids

Danfoss

34L05.13

Type

Raccord

Flare À braser ODF

H

H

1

B

2

C

1

à braser

øD

Poids

net

[po] [mm] [po] [mm] [mm] [mm] [mm] [mm] [mm] [Kg]
KVL 12
KVL 15

1

⁄2 12

5

⁄8 16

KVL 22 – –

1

⁄2 12 179 99 64 10 30 0,4

5

⁄8 16 179 99 64 12 30 0,4

7

⁄8 22 179 99 64 17 30 0,4

KVL 28 – – 1 1⁄8 28 259 151 105 20 43 1,0

3

KVL 35 – – 1

⁄8 35 259 151 105 25 43 1,0

oss n’assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites. Dans un souci constant d’amélioration, Danfoss se

ve le droit d’apporter sans préa , y compris ceux se trouvant déjà en commande, sous réserve, toutefois

oss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.

© Danfoss | DCS (rm) | 2020.10

avec le client.

Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes.

AI246886497547fr-000908(DKRCC.PD.HH0.D8.04) | 10
