Danfoss KST-M, KST-L Installation guide [sv]

DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Instruktion
Termix VVX KST-M/KST-L Fjärrvärmeunit med värmeväxlare för rumsuppvärmning och värmeväxlare för tappvarmvatten.
Innehållsförteckning Försäkran om överensstämmelse .................. 2
Säkerhetsinstruktioner ................................... 3
Förvaring ..........................................................3
Avfallshantering .............................................. 3
Montering och igångkörning .........................4
Röranslutningar .................................................. 4
Påfyllning och driftsättning ............................... 5
Elanslutning ..................................................... 5
Anläggningens funktioner ............................. 6
Principdiagram (exempel)............................... 6
Reglerutrustning .............................................. 7
Grundfos UPML / UPMXL instruktioner .............. 8
Reglercentral ECL 310 .................................... 11
Service ............................................................. 13
Garanti och ansvar ......................................... 13
Felsökning av tappvarmvatten. ................... 14
Felsökning värme. ......................................... 15
1
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018
Försäkran om överensstämmelse
2
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Säkerhetsinstruktioner
Instruktionen hänvisar till växlare av standardutförande. Vid efterfrågan kan växlaren utföras enligt kundens önskemål.
För att undvika personskador eller skador på anläggningen ska instruktionerna följas noggrant.
Montering, driftsättning och service får endast utföras av auktoriserad installatör.
Utöver ovanstående bör anvisningar från ärrvärmeleverantören efterföljas.
Ej utnyttjade anslutningar ska vara förseglade med propp. Propparna får endast avlägsnas av auktoriserad installatör.
Varning för högt tryck och temperatur.
Maximalt tillåten temperatur på vätskan är 120°C.
Maximalt tillåtet tryck på anläggningen är 16 bar.
Värmeväxlaren är provtryckt med 37.5 bar.
Var uppmärksam på produktens maximalt tillåtna systemtryck och temperatur.
Skaderisken för material och personskador ökar betydligt om angivna driftparametrar överskrids.
Fjärrvärmeväxlaren ska alltid vara utrustad med säkerhetsventiler som överensstämmer med lokala regler.
Varning för varma överföringsytor.
Fjärrvärmeväxlaren har mycket varma överförningsytor som vid beröring kan ge brännskador. Vid spänningsbor tfall kan styrventilen bli stående i öppet läge. Det kan få till följd att vissa ytor på anläggningen blir mycket heta, med risk för brännskador vid beröring. Avstängningsventilerna för ärrvärme tillopp och retur bör då stängas, allt efter samråd med energileverantören.
Varning för transportskador.
Innan anläggningen installeras ska den kontrolleras för ev. transportskador.
Ljudnivå.
≤ 55 dB
Korrosionsskydd
Samtliga rör och komponenter är ut förda i rostfritt stål och mässing.
Förvaring
Avfallshantering
Den maximala klorhalten i mediet bör inte överstiga 150 mg/l.
Risken för korrosion ökar betydligt om ovanstående klorhalt överstigs.
När värmeväxlaren förvaras på ert lager eller annan plats ska man vara uppmärksam på att utrymmet är torrt och uppvärmt.
Denna produkt innehåller material som inte bör behandlas som hushållsavfall. Dela produkten och sortera komponenterna i för de olika materialen avsedd återvinning. Var uppmärksam på lokala regler för återvinning.
3
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018
Montering och igångkörning
Anläggningen ska installeras och driftsättas av auktoriserad installatör. Installationen ska ske i samråd med lokala bestämmelser. Det ska vara tillräckligt utrymme runt anläggningen för montage och service.
Innan anläggningen installeras bör samtliga rör rengöras/spolas invändigt.
På grund av vibrationer under transport ska samtliga kopplingar dras efter när anläggningen installeras.
Anläggningen bör monteras på vägg. Montageplattan är försedd med hål för montageskruvar. Detta gäller inte för anläggningar avsedda för golvmontage.
Fjärrvärmeväxlaren är försedd med symboler för respektive anslutning.
Röranslutningar
Anslutningar:
1. Tappvarmvatten (VV).
2. Kallvatten (KV).
3. Varmvattencirkulation (VVC).
4. Värme retur (VR).
5. Värme framledning (VF).
6. Fjärrvärme framledning (FVF).
7. Fjärrvärme retur (FVR).
Mått (mm):
H 1126 x B 730 x D 457
Vikt (ca.): < 70 kg
Anslutningar mot anläggningen ska vara svets, löd eller flänsar.
Fjärrvärme (FJV) – I kommande text ä r FJV spe cificerat som anläggningens värmekälla. Man kan även använda andra värmekällor som tex. oljepanna, gaspanna, Solvärme osv. Fjärrvärmeväxlare från Gemina Termix kan användas inom en lång rad uppvärmningsområden oberoende av vad den lokala leverantören driftförhållanden. För att öka överskådligheten använder vi framöver förkortningen FJV för värmekällan.
4
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Påfyllning och driftsättning
Elanslutning
Innan anläggningen installeras bör samtliga rör genomspolas.
Innan driftsättning kontrolleras följande:
- Rör är rätt anslutna enligt markeringar på värmeväxlare.
- Samtliga kopplingar är kontrollerade och efterdragna.
Elanslutningar får endast utföras av auktoriserad installatör.
Elanslutningar ska utföras enligt gällande lokala regler.
Påfyllning till radiatorkretsen sker långsamt till önskat drifttryck uppnåtts.
Därefter öppnas avstängningsventilerna och värmeväxlarens parametrar kontrolleras (temperatur, tryck, termisk expansion och läckage). När värmeväxlaren fungerar enligt dimensioneringsföreskrifterna är den klar att användas.
Vid leverans är värmeväxlaren provtryckt och läckagetestad från Gemina Termix.
Innan anläggningens driftsättande bör man:
- Läsa igenom avsnitt säkerhetsinstruktioner.
- Ansluta 230 V jordad växelström.
- Ansluta mot avstängningsbrytare.
Utomhusgivare (ESMT)
Givaren placeras på den sida av byggnaden där det är minst risk för direkt solljus. Givaren bör inte placeras nära dörr, fönster eller ventilationslucka.
5
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018

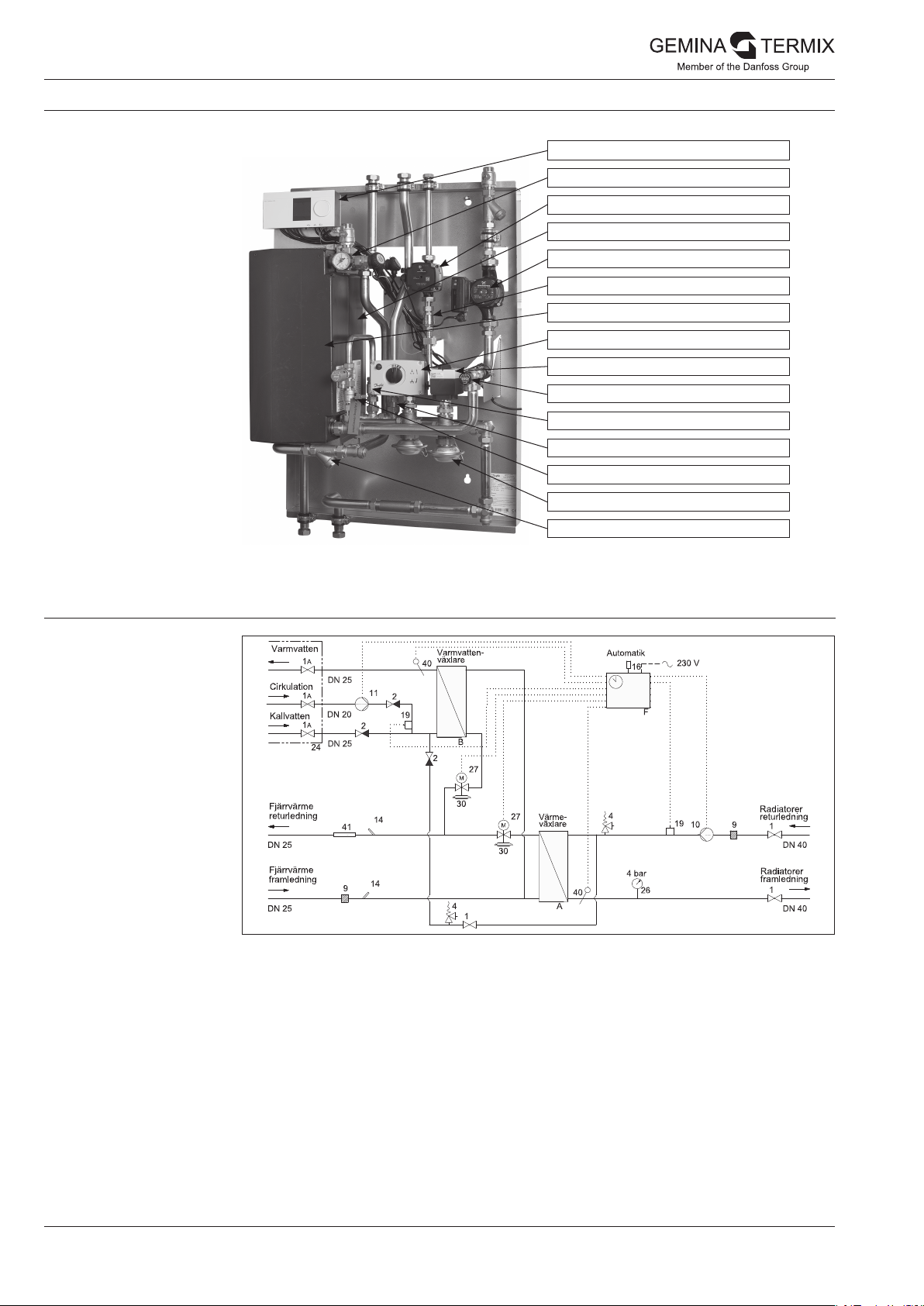

Anläggningens funktioner
Reglercentral
Manometer
Varmvattencirkulationspump
Varmvatten växlare
Cirkulationspump
Backventil
Värmeväxlare
Reglerventil, varmvatten
Reglerventil, värme
s
Säkerhetsventil, värme
Backventil
Backventil
Påfyllningsventil, radiatorer
Motorventil med tryckdifferens
Smutsfilter
Den levererade anläggningen kan avvika från visad bild.
Principdiagram (exempel).
Den levererade anläggningen kan avvika från visad bild.
A Värmeväxlare B Varmvattenväxlare F Automatik 1 Avstängningsventil 1A Avstängningsventil, UBA 2 Backventil 4 Säkerhetsventil 9 Smutsfilter 10 Cirkulationspump
Reglerutrustning Reglering av värme
11 Varmvattencirkulationspump
14 Givareficka enkel 16 Utegivare 19 Anliggningsgivare 24 Medlevereras löst 26 Manometer 27 Motor 30 Motorventil med tryckdifferens 40 Dykrörsgivare 41 Passbit / mätare
Framledningstemperaturen i värmekretsen styrs av anläggningens regulator.
6
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten

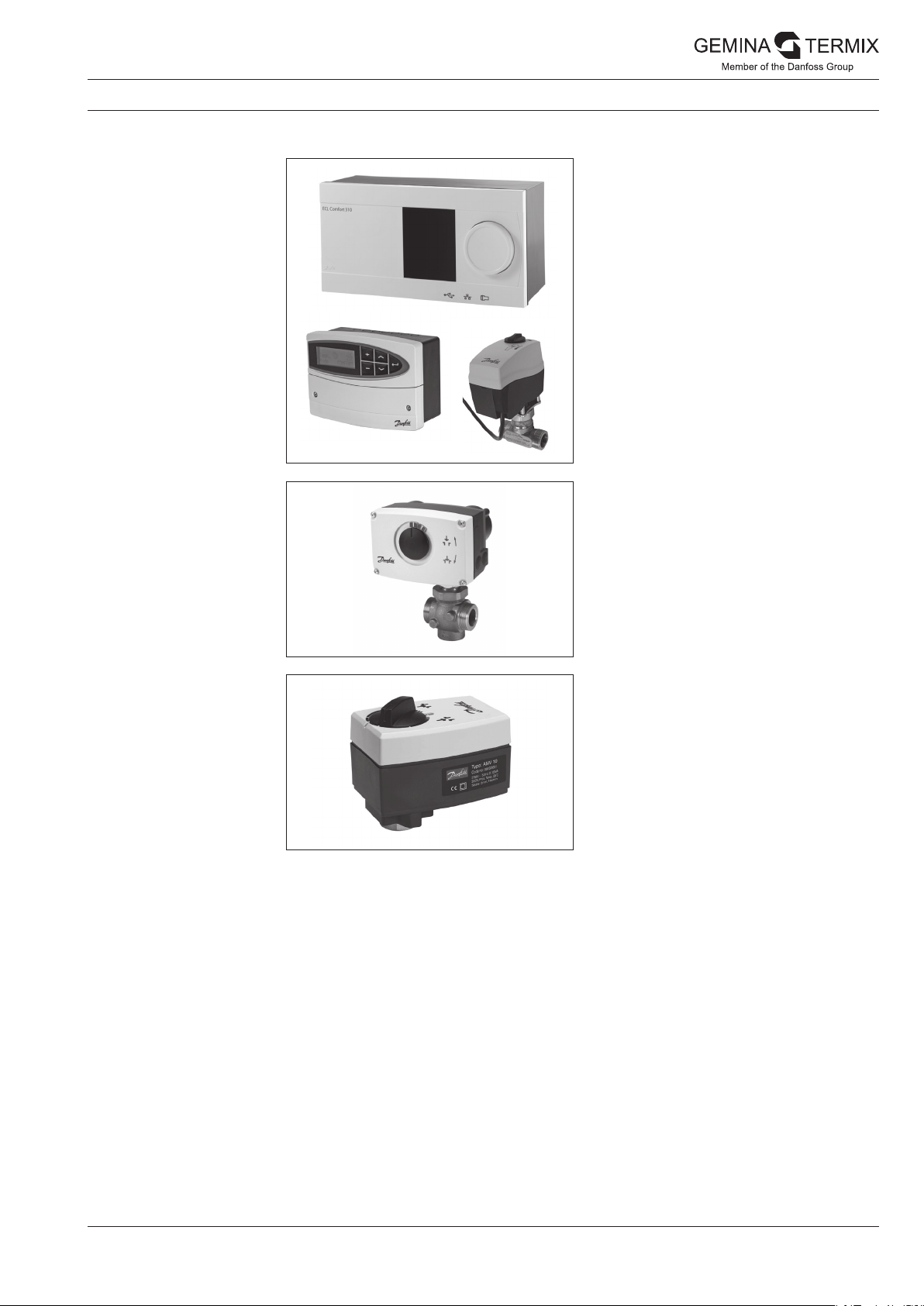

Elektronisk regulator.
Anläggningen som är försedd med elektronisk regulator och utomhusgivare bör ställas in enligt tillverkarens rekommendationer.
Rumstemperaturen regleras med hjälp av radiatortermostaten. Det rekommenderas att termostaterna inställs på lägsta möjliga inställning.
Elektronisk 2-vägs motorventil.
Motorventilen med eller utan säkerhetsfunktioner kan kompletteras till 3-punkts regulatorer. Motorer med automatisk fjäderåtergång stänger vid spänningsfall .
24V Elektronisk motor.
Motorerna, med eller utan säkerhetsfunktion, kan användas tillsammans med modulerande regulatorer med Y-signal. De med äderåtergång kan användas för att stänga ventilerna vid strömavbrott.
När denna typ av motor används, monteras ej elektronisk regulator från fabrik.
7
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018
Säsongsbaserad drift sommar och vinter, cirkulationspump, driftsättande av anläggningen, service.
De flesta elektroniska regulatorer har en inbyggd pumpmotionering (se separat instruktionen för regulatorn).
Golvvärme.
Utnyttjas anläggningen för govvärme ska cirkulationspumpen kopplas med pumpstopp mot regulatorn. Pumpen ska stanna om alla golvvärmekretsar är stängda. Om det inte är möjligt ska en by-pass monteras för att säkra genomströmning i pumpen. Om detta inte görs går pumpen sönder, garanti utgår inte i detta fall.
Grundfos UPML / UPMXL instruktioner
PP = Proportionellt tryck (snabba blinkningar) CP = Konstant tryck ( långsamma blinkningar)
8
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten

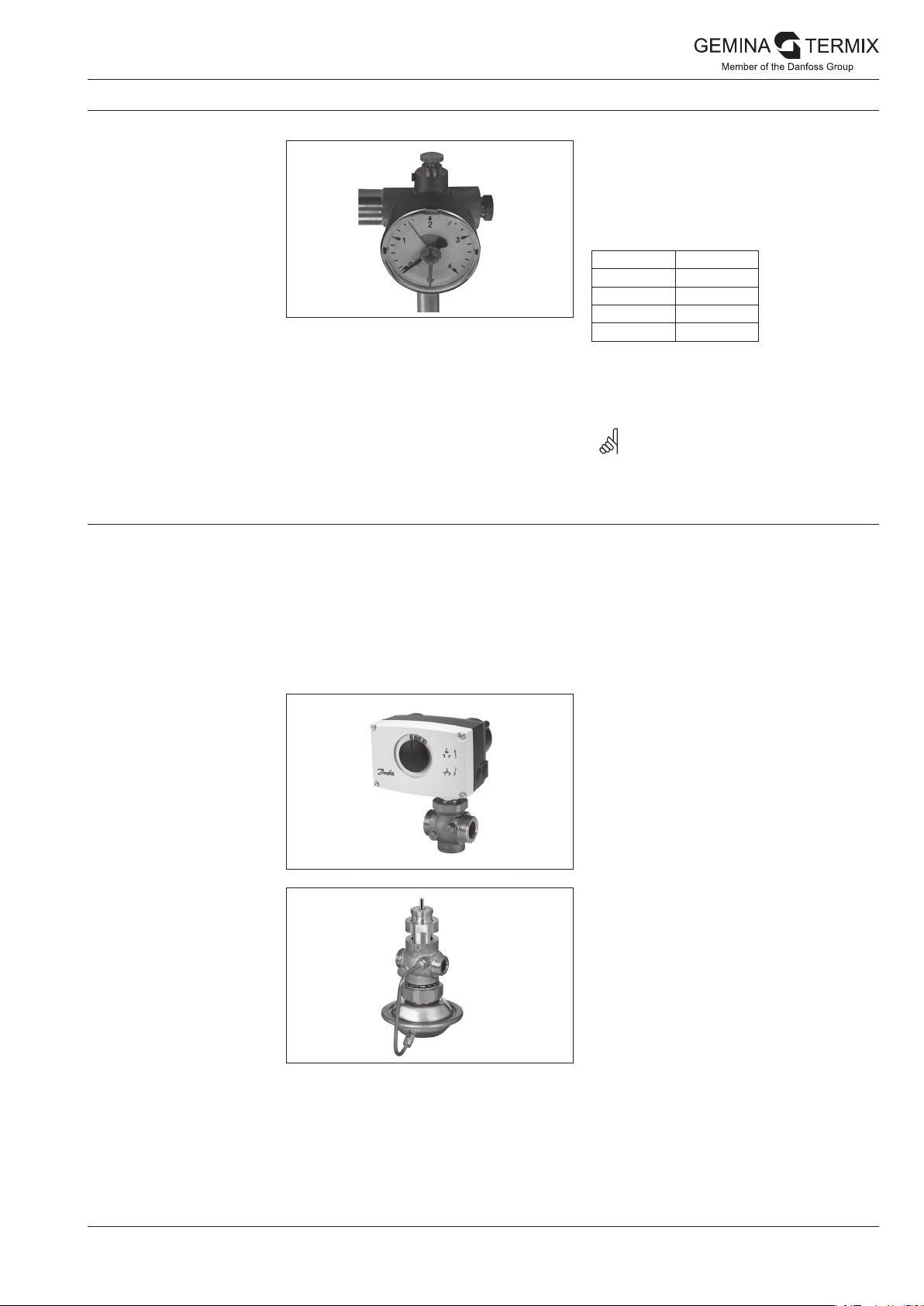

Manometer. Påfyllning av vatten i värmekretsen.
Manometer
Manometern visar tryck i värmekretsen. Följ instruktioner noga för att undvika risk situationer.
Höjd [m] Tryck [bar]
0 - 5 0,5
5 - 10 1,0 10 - 15 1,5 15 - 20 2,0
Påfyllning av systemet avslutas när manometern visar ett passande tryck (normalt 1-2 bar högre än förtrycket). Avstängningsventilen stängs, slangen demonteras och proppen ansluts.
Pumpen ska vara avstängd under påfyllning av systemet.
Reglering av tappvarmvatten.
Temperaturen på tappvarmvattnet styr med anläggningens temperaturregulator.
Anläggningen bör ha en inställd temperatur på 50 °C. Detta ger den mest ekonomiska energiförbrukningen. Om temperaturen överstiger 55 °C ökar risken avsevärt för ljudproblem och avfällning av kalk riskerar att växlaren sätts igen.
Elektronisk 2-vägs motorventil.
Motorventilen med eller utan säkerhetsfunktioner kan kompletteras till 3-punkts regulatorer. Motorer med automatisk fjäderåtergång stänger vid spänningsfall .
Flödesregulator med integrerad styrventil
Styrenheten är en självverkande flödesregulator med integrerad styrning av ventil. Regulatorn stängs när maxflödet överskrids och kan användas i kombination med Danfoss elek triska ställdon med eller utan säkerhetsfunktion. Fjäderåtergångsmotor kan användas som säkerhetsfunktion vid strömavbrott.
9
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018
24V Elektronisk motor.
Motorerna, med eller utan säkerhetsfunktion, kan användas tillsammans med modulerande regulatorer med Y-signal. De med äderåtergång kan användas för att stänga ventilerna vid strömavbrott.
När denna typ av motor används, monteras ej elektronisk regulator från fabrik.
Pump för tappvarmvatten
Viktigt!
Det är nödvändigt att montera en varmvattencirkulationspump på varmvattenberedaren för att undvika problem vid reglering. Cirkulationspumpen kan inte stängas av, eftersom detta kommer att resultera i regleringsproblem (Inget flöde vid sensorn).
Säkerhetsystem
Villavärmeväxlaren är försedd med två säkerhetsventiler, en för radiatorkretsen och en på kallvattenledningen till varmvattenväxlaren. Säkerhetsventilerna som skyddar anläggningen från för högt tryck. De bör testas en gång om året, genom att vredet vrides så att ett klick hörs och då rinner lite vatten ut genom spilledningen. Efter denna test kan påfyllning av radiator systemet erfodras.
Smutsfilter.
Smutsfilter bör rengöras enligt efterföljande felsöknings schema.
10
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten

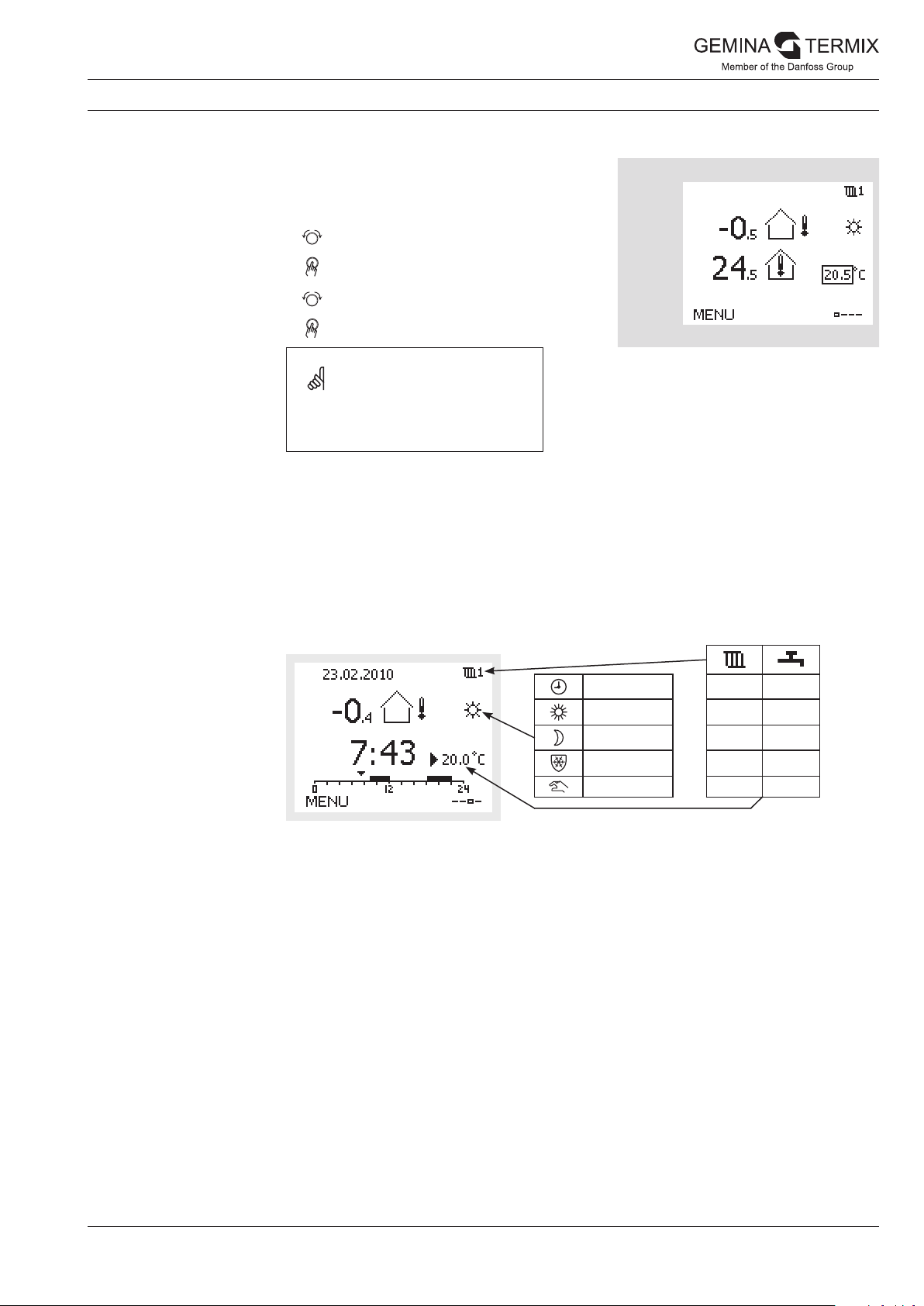

Reglercentral ECL 310 Inställning av önskad inomhustemperatur
Önskad rumstemperatur kan enkelt ställas in i översiktsdisplayerna för värmekretsen.
Åtgärd: Ändamål: Exempel:
Önskad rumstemperatur 20,5
Bekräfta, genom att trycka på ratten.
Inställning av önskad rumstemperatur
Bekräfta
21,0
Inställing av önskad rumstemperatur ät viktig även om det inte finns någon rumsgivare/ärrkontrollenhet ansluten.
Ställ in regulatorns driftsläge
Regulatorn kan ställas in i flera olika driftslägen.
Du ändrar ditt önskade drif tsläge i standardmenyn Ställ dig på symbolen för driftsläge och tryck på ratten. Vrid ratten tills ditt önskade driftsläge finnes. Bekräfta genom att trycka på ratten.
Läge: Komfort
Aktuell
ute-temp.
Aktuell
rums­temp.
Önskad rumstemp.
Tidsstyrt läge
Komfortläge 20.0 c 55 c
Sparläge 16.0 c 45 c
Frysskyddsläge 10.0 c 10 c
Manuellt läge
11
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018
Inställning av kurvlutning
MENU
Inställningar
Framledningstemp.
Grovinställning
Justera hela kurva genom att ställa dig på kurvlutningen enligt bilden. Ändra kurvan efter önskemål. Bekräfta genom att trycka på ratten.
Värmekurva
Ute temp (c) Gemina inst. Egen inst.
-30 c 80 c c
-15 c 60 c c
-5 c 50 c c 0 c 45 c c 5 c 40 c c
15 c 28 c c
Finjustering
Du kan justera kurvlutningen på 6 punkter. Ställ dig på den punkt du vill ändra, tryck på ratten. Justera genom att vrida på ratten. Bekräfta genom att trycka på ratten.
När du ställer dig på en punkt ser du här vid vilken utomhustemp det gäller följt av önskad framledningstemp ex. (-30,80)
-30 = Utetemp 80 = Är den temp du vill ha som framledningstemp.
12
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Service
Anläggningen kräver minimal tillsyn med undantag av smutsfilter. Regelmässig tillsyn på anläggningen och översyn över samtliga relevanta param etrar rekommenderas. Tillsyn av anläggning skall göras regelbundet, minst en gång i månaden. Gör en ockulär besiktning av anläggningen med avseende vattenläckage, vid eventuella läckage kontakta din rörinstallatör. Kontrolera även trycket i värmesystemet på manometern, fyll på vatten vid behov, om regelbunden påf yllning krävs kan det finnas läckage i värmesystemet, kontakta då din rörinstallatör. Om funktionen av din anläggning inte fungerar tillförlitligt, gå till ”felsökning” i denna instruktion.
Garanti och ansvar Garanti
I enlighet med AA VVS 09.
Vid beställnin g av reservdel skall villavärmeväxlare ns serienr. uppges.
Alla reservdelar kan beställas hos: Danfoss AB Industrigatan 5 581 99 Linköping Tel: +46 (0)13 25 85 00 Fax: +46 (0)13 13 01 84
Ansvar
Gemina Termix ansvarsområde omfattar inte styrning, dimensioneringsunderlag eller montering och korrekt anslutning av enheten.
13
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Instruktion
DEN-GT
A
N390352268661sv-SE0101 © Gemina Termix 07/2018
Felsökning av tappvarmvatten.
Vi rekommenderar att all felsökning utförs av auktoriserad personal.
Vid eventuella fel bör följande först kontrolleras innan större felsökning påbörjas:
- Att anläggningen är strömsatt.
- Att smutsfilter är rengjort.
- Att framledningstemperaturen på ärrvärmen är normal.
- Att differenstryck är korrekt, kontakta värmeverket.
- Att anläggningen håller erforderligt tryck – kontrollera manometern.
Självverkande ventil
Problem Möjlig orsak Åtgärd
Lite eller inget tappvarmvatten.
Avsaknad av varmt tappvarmvatten i blandare.
För varmt vatten i blandare.
Sjunkande temperatur vid tappning.
Smutsfilter primär/sekundär igensatt. Rengör filter. Trasig eller igensatt backventil. Rengör - byt. Defekt temperaturregulator Kontrollera - byt. Kallt vatten blandas med varmt i trasig
blandare eller backventil. Trasig eller igensatt backventil på
cirkulationsventil. Termostatventil inställd för högt. Kontrollera - injustera. Defekt temperaturregulator Kontrollera - byt. Större flöde än vad beräknad växlare
klarar av.
Kontrollera - byt.
Rengör - byt.
Minska flödet.
Elektronisk regulator
Problem Möjlig orsak Åtgärd
Smutsfilter primär/sekundär igensatt. Rengör filter. Trasig eller igensatt backventil. Rengör - byt. Anläggningen spänningslös. Kontrollera.
Lite eller inget tappvarmvatten.
Avsaknad av varmt tappvarmvatten i blandare.
För varmt vatten i blandare.
Sjunkande temperatur vid tappning.
Fel inställning på reglercentralen.
Defekt motorventil. Kontrollera via manuell styrning - byt. Defekt reglercentral. Kontrollera - byt. Kallt vatten blandas med varmt i trasig
blandare eller backventil. Trasig eller igensatt backventil på
cirkulationsventil. Anläggningen spänningslös. Kontrollera.
Fel inställning på reglercentralen.
Defekt motorventil. Kontrollera via manuell styrning - byt. Defekt reglercentral. Kontrollera - byt. Större flöde än vad beräknad växlare
klarar av.
Gällande inställning av elektronisk varmvattenreglering se medsända instruktioner.
Kontrollera - byt.
Rengör - byt.
Gällande inställning av elektronisk varmvattenreglering se medsända instruktioner.
Minska flödet.
14
Varmvattencirkulation
Problem Möjlig orsak Åtgärd
Lite eller inget tappvarmvatten.
Cirkulationspumpen för lågt ställd eller trasig.
Kontrollera pump.
Instruktion
DEN-GT
AN390352268661s
v-SE0101 © Gemina Termix 07/2018
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
Felsökning värme.
Problem Möjlig orsak Åtgärd
Filter primär/sekundär igensatt. Rengör filter. Defekt givare – smuts i ventilhuset. Kontrollera givaren, byt styrventil.
Fel inställd/trasig reglercentral – ev. spänningssvik.
Defekt cirkulationspump.
För lite eller ingen värme.
Ojämn värmefördelning. Luftfickor i systemet. Avlufta systemet grundligt.
För hög framledningstemperatur
För låg framledningstemperatur
Oljud i anläggningen. För hög pumphastighet. Justera pumphastighet. Onormalt hög
energiförbrukning.
Pumpen är inställd på för lågt varv. Öka hastighet på pump. Fel tryck i systemet. Manometer visar för
lågt tryck än vad som föreskrivs. Luftfickor i systemet. Avlufta systemet grundligt. Trasiga radiatorventiler. Kontrollera – byt. Ojämn värmefördelning i byggnaden
pga. fel inställda injusteringsventiler.
Fel inställning av reglercentral.
Defekt reglercentral. Reglercentralen följer inte inställda parametrar.
Defekt givare på självverkande ventil Byt termostat – eller enbart givare.
Felaktig inställning i reglercentralen.
Defekt reglercentral. Reglercentralen följer inte inställda parametrar.
Felaktig placering/installation av utegivare.
Smutsfilter igensatt. Rengör filter.
Trasig motorventil, givare eller reglercentral.
Kontrollera att reglercentral är korrekt inställd. Kontrollera strömtillförsel. Provkör motor i manuellt läge.
Kontrollera strömtillförseln Kontrollera ev. luft i pumphuset, se manual för monterad pump.
Fyll på vatten, kontrollera att expansionskärl fungerar.
Justera/installera injusteringsventiler.
Justera reglercentral – följ reglercentralens medföljande instruktioner.
Kontakta tillverkare – byt ut.
Justera reglercentral – följ reglercentralens medföljande instruktioner.
Kontakta tillverkare – byt ut.
placera/installera utegivare korrekt.
Kontrollera – byt.
15
Instruktion
AN390352268661sv-SE0101
Gemina Termi x tar ej på sig något an svar för eventuel la fel i kataloge r, broschy rer eller annat tr yckt material . Gemina Termix förb ehåller sig rätt t ill (konstrukt ions) ändringar av sin a produkter ut an föregående avisering. Det samma gäller produkter upptagna på innestående order under förutsättning att redan avtalade specifikationer ej ändras. Alla varu märken i det här mater ialet tillhör res pektive före tag. Gemina Termix o ch Gemina Termix logo typ är varumär ken som tillhör Gem ina Termix A/S. Med e nsamrätt.
Produce d by Gemina Termix A/S © 07/2018
Gemina Termix A/S
Member of the Danfoss Group Navervej 15-17 DK-7451 Sunds, Denmark Tel: +45 9714 1444 Fax: +45 9714 1159
mail@termix.dk www.termix.dk
Danfoss AB
Industrigatan 5 581 99 Linköping Tel: +4610-888 74 00
E.post: kundservice.se@danfoss.com Hemsida: danfoss.se
Termix VVX KST-M/KST-L med värmeväxlare för värme och varmvatten
16
Loading...
