Uygulama Kılavuzu
Hidronik döşemeden ısıtma tasarımı
En Uygun Sonuçları elde edin
7Uygulama
Danfoss Döşemeden Isıtma Sistemini tasarlama ve kurmaya yardım için.
heating.danfoss.com
UYGULAMANIZ IÇIN
DOĞRU ÜRÜNLER
Doğru ürünlerin seçimi yalnız uygulamaya bağlı değildir. Uygulamanızla ilişkili ürün grubunu ve kodlarını basitçe belirlemek için lütfen Ürün Kılavuzuna gidin.
Bu uygulama kılavuzu:
•Farklı uygulamalar için belli ürün gruplarını önerir.
•Farklı durumlarda hangi boru yerleşim modelinin kullanılacağına dair tavsiyeler içerir.
•Çimento ve sıvı şap kullanmanın faydalarını ve etkilerini gösterir.
Kollektörler ve Kontrolörler için uygulama kılavuzları
05 |
06 |
07 |
08 |
09|
10|
11|
BIREYSEL ODA KONTROLLÜ DÖŞEMEDEN ISITMA SISTEMI, DÜŞÜK SICAKLIK
BIREYSEL ODA KONTROLLÜ DÖŞEMEDEN ISITMA SISTEMI, YÜKSEK SICAKLIK
BIREYSEL ODA KONTROLLÜ KARMA SISTEM,
YÜKSEK SICAKLIK
REFERANS ODA KONTROLLÜ DÖŞEMEDEN ISITMA SISTEMI, DÜŞÜK SICAKLIK
BIREYSEL ODA KONTROLLÜ KARMA SISTEM

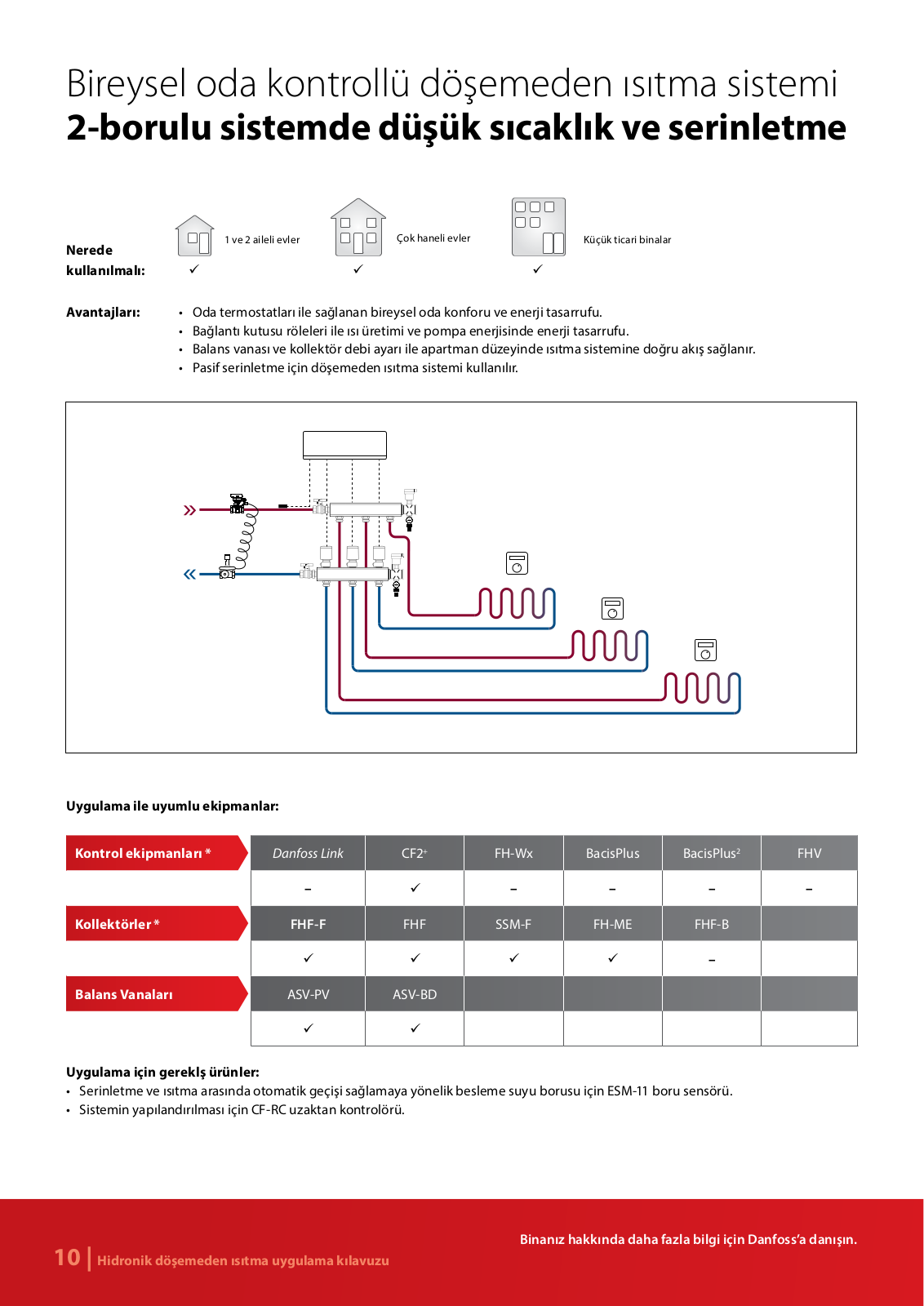

BIREYSEL ODA KONTROLLÜ DÖŞEMEDEN ISITMA SISTEMI, 2 BORULU SISTEMDE DÜŞÜK SICAKLIK VE SERİNLETME

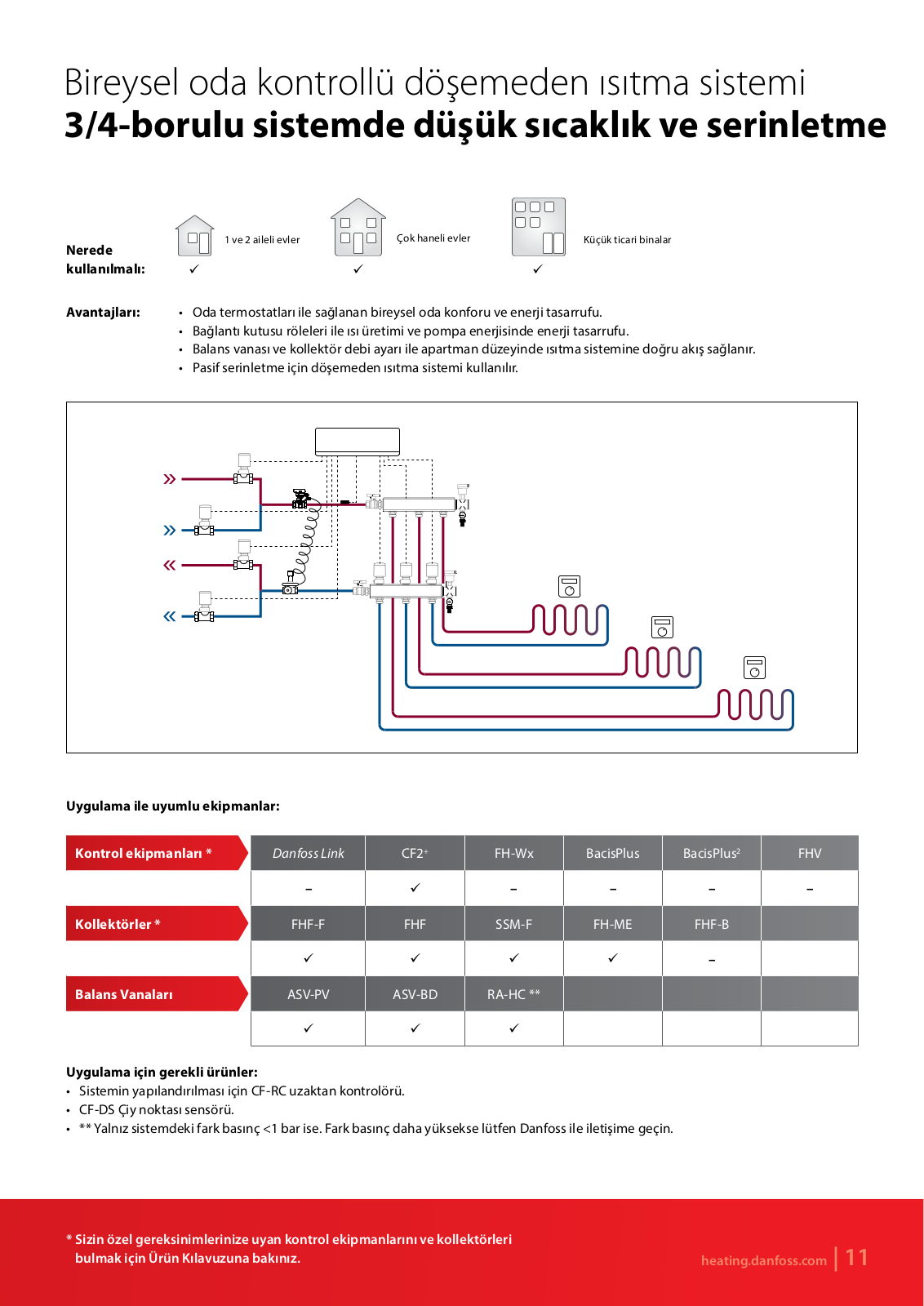

BIREYSEL ODA KONTROLLÜ DÖŞEMEDEN ISITMA SISTEMI, 3/4 BORULU SISTEMDE DÜŞÜK SICAKLIK VE SERİNLETME
Verimli bir Boru yerleşim planı
nasıl tasarlayabiliriz?
|
|
|
14 |
| |
|
|
|
||
|
|
|
15 |
| |
|
|
|
16 |
| |
|
|
17 |
| |
|
|
|
|
|
|
DOLAMBAÇLI MODEL - SALYANGOZ MODEL
KÜÇÜK PENCERELER - BÜYÜK PENCERELER
BANYO VE MUTFAK
DÖŞEME MODELI VE MODÜLASYONU
BÜYÜK ODALAR
DÖŞEME MODELI VE MODÜLASYONU
Doğru Döşeme Şapı seçimi
19 | SIVI ŞAPI - ÇIMENTO ŞAPI
heating.danfoss.com | 3
UYGULAMA
SEMBOLLERI
Balans vanaları |
Oda termostat jeneriği |
Kablolu oda termostatı
Aktüatörler için kontrol valfli kollektörler
TWA aktüatörlü RA-HC
FHV Termostatik Vana
Aktüatörler için kontrol valfsiz kollektörler
Bağlantı kutusu
Karışım devresi |
ECL hava Kompanzasyon paneli |
2-borulu sistemde ısıtma ve soğutma veya 3/4 boru sistemlerinde yoğuşma noktası sensörü için otomatik geçiş sağlamak için kullanılan ESM-11 boru sensörü
Binanız hakkında daha fazla bilgi için Danfoss’a danışın.
4 | Hidronik döşemeden ısıtma uygulama kılavuzu
Bireysel oda kontrollü döşemeden ısıtma sistemi düşük sıcaklık
Nerede kullanılmalı:
Avantajları:
1 ve 2 aileli evler |
Çok haneli evler |
Küçük ticari binalar |
ü |
ü |
ü |
•Oda termostatları ile sağlanan bireysel oda konforu ve enerji tasarrufu.
•Bağlantı kutusu röleleri ile ısı üretimi ve pompa enerjisinde enerji tasarrufu.
•Balans vanaları ve kollektör debi ayarı ile apartman düzeyinde ısıtma sistemine doğru akış sağlanır.
Uygulama ile uyumlu Ekipmanlar: |
|
|
|
|
|
|
|
|
|
|
|||
|
Kontrol Ekipmanları * |
|
Danfoss Link |
|
CF2+ |
|
FH-Wx |
|
BacisPlus |
|
BacisPlus2 |
FHV |
|
|
|
|
|
|
|
|
|||||||
|
|
|
ü |
|
ü |
|
ü |
|
(ü)** |
|
(ü)** |
– |
|
|
Kollektörler * |
|
FHF-F |
|
FHF |
|
SSM-F |
|
FH-ME |
|
FHF-B |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
ü |
|
ü |
|
ü |
|
ü |
|
– |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Balans Vanaları |
|
ASV-PV |
|
ASV-BD |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
ü |
|
ü |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uygulama ile uyumlu tamamlayıcı ürünler:
•Karışım devreleri düşük besleme sıcaklığının olduğu uygulamalarda gerekli değildir.
•** Röleler ile ısı üretiminde ve pompa enerjisinde enerji tasarrufu sağlamak için BasicPlus ve BasicPlus2, bağlantı kutusu ile birleştirilebilir.
*Sizin özel gereksinimlerinize uyan kontrol ekipmanlarını ve kollektörleri
bulmak için Ürün Kılavuzuna bakınız. |
heating.danfoss.com | 5 |
Bireysel oda kontrollü döşemeden ısıtma sistemi yüksek sıcaklık
Nerede kullanılmalı:
Avantajları:
1 ve 2 aileli evler |
Çok haneli evler |
Küçük ticari binalar |
ü |
(ü) |
(ü) |
•Oda termostatları ile sağlanan bireysel oda konforu ve enerji tasarrufu.
•Bağlantı kutusu röleleri ile ısı üretimi ve pompa enerjisinde enerji tasarrufu.
•Balans vanaları ve kollektör debi ayarı ile apartman düzeyinde ısıtma sistemine doğru akış sağlanır.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uygulama ile uyumlu ekipmanlar: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
Kontrol Ekipmanları * |
|
Danfoss Link |
|
|
|
|
|
|
|
|
|
|
|
|
CF2+ |
|
FH-Wx |
|
BacisPlus |
|
BacisPlus2 |
|
FHV |
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ü |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ü |
|
ü |
|
|
(ü)** |
|
|
(ü)** |
|
– |
|
|||||||||||||||||||
|
Kollektörler * |
|
|
FHF-F |
|
|
|
|
|
|
|
|
|
|
|
|
FHF |
|
SSM-F |
|
FH-ME |
|
FHF-B |
|
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ü |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ü |
|
ü |
|
|
ü |
|
|
– |
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
Balans Vanaları |
|
|
ASV-PV |
|
|
|
|
|
|
|
|
|
|
ASV-BD |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ü |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ü |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uygulama ile uyumlu tamamlayıcı ürünler:
•Yüksek besleme sıcaklıklarının olduğu uygulamalarda kullanılacak karışım devreleri.
•Hava Kompanzasyonuna bağlı besleme suyu sıcaklığını sağlamak için FHM-Cx karışım devresine uygulanabilecek olan güncellenebilir ECL kiti.
•** Röleler ile ısı üretiminde ve pompa enerjisinde enerji tasarrufu sağlamak için BasicPlus ve BasicPlus2, bağlantı kutusu ile birleştirilebilir.
Binanız hakkında daha fazla bilgi için Danfoss’a danışın.
6 | Hidronik döşemeden ısıtma uygulama kılavuzu
