Datablad
Drejeventiler HFE 3
Beskrivelse
HFE-drejeventiler kan bruges i kombination med elektriske motorer af typen AMB 162 og AMB 182.
Egenskaber:
•Støbejernshus med flangetilslutning
•Laveste lækagetab i klassen
•Ventilpositionsindikator
•Ergonomisk håndtag
•Til blandingsog fordelingsfunktioner
•PN 6-flangetilslutning
Hoveddata:
•DN 20–150
•kVS 12-400 m3/h
•PN 6
•tmaks. 110 °C
•3-vejs
•S-karakteristik
Danfoss-drejeventiler af typen HFE er primært designet til at regulere flowtemperaturen i varmeanlæg, hvor et vist lækagetab kan accepteres, og hvor en defineret reguleringskarakteristik ikke er påkrævet.
Bestilling |
|
|
|
|
|
Reservedele og tilbehør |
|
|
|
Type |
DN |
kVS |
PN |
Best.nr. |
|
|
|||
|
(mm) |
(m3/h) |
|
Type |
DN |
Best.nr. |
|||
|
|
20 |
12 |
|
065Z0428 |
|
|
|
|
|
|
|
|
Udskiftningshåndtag |
|
065Z0443 |
|||
|
|
25 |
18 |
|
065Z0429 |
|
|
|
|
|
|
|
|
|
20-25 |
065Z0454 |
|||
|
|
32 |
28 |
|
065Z0430 |
|
|
|
|
|
|
|
|
|
32-40 |
065Z0455 |
|||
|
|
40 |
44 |
|
065Z0431 |
|
|
|
|
|
|
|
|
Pakdåse og pakning |
50-65 |
065Z0456 |
|||
|
|
50 |
60 |
|
065Z0432 |
|
|
|
|
|
HFE 3 |
6 |
|
80 |
065Z0457 |
||||
|
|
|
|||||||
|
65 |
90 |
065Z0433 |
|
|
|
|
||
|
|
|
100-125 |
065Z0458 |
|||||
|
|
|
|
|
|||||
|
|
80 |
150 |
|
065Z0434 |
|
|
|
|
|
|
|
|
|
150 |
065Z0459 |
|||
|
|
100 |
225 |
|
065Z0435 |
|
|
|
|
|
|
|
|
Koblingssæt til AMB (Gen. 2014) |
|
082H0255 |
|||
|
|
125 |
280 |
|
065Z0436 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
150 |
400 |
|
065Z0437 |
|
|
|
|
© Danfoss | 2019.10 |
VD.LH.A5.01 | 1 |
Datablad |
Drejeventiler HFE 3 |
|
|
Tekniske data
Nominel diameter |
DN |
20 |
25 |
|
32 |
|
40 |
50 |
|
65 |
80 |
100 |
|
125 |
|
150 |
kVS |
m3/h |
12 |
18 |
|
28 |
|
44 |
60 |
|
90 |
150 |
225 |
|
280 |
|
400 |
Reguleringskarakteristik |
|
|
|
|
|
|
|
S-karakteristik |
|
|
|
|
|
|
||
|
|
|
|
|
|
|||||||||||
Lækagetab |
|
|
Fordeling: maks. 0.75% af kVS/Blanding: maks. 1.5% af kVS |
|
|
|||||||||||
Nominelt tryk |
PN |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Maks. lukketryk |
bar |
|
|
|
|
|
|
|
0.5 |
|
|
|
|
|
|
|
Drejningsmoment ved PN |
Nm |
|
|
5 |
|
|
|
|
|
10 |
|
|
|
15 |
||
|
|
|
|
|
|
|
|
|
|
|||||||
Medie |
|
|
|
Cirkulationsvand/glykolholdig blanding op til 50% |
|
|
|
|||||||||
pH i mediet |
|
|
|
|
|
|
|
Min. 7, maks. 10 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Medietemperatur |
°C |
|
|
|
|
|
|
2 … 110 |
|
|
|
|
|
|
||
Tilslutning |
|
|
|
|
|
|
|
Flanger PN 6 |
|
|
|
|
|
|
||
Materialer |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ventilhus og dæksel |
|
|
|
|
|
Gråt støbejern EN-GJL-250 (GG25) |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Glidesko |
|
CuZn36Pb2As (MessingDZR, CW 602N) |
|
Rustfast stål, |
|
|
||||||||||
|
|
EN 1.4301 (304) |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Pakdåsepakning |
|
|
|
|
|
|
|
EPDM |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tryk-/temperaturdiagram
PN 6
EN-GJL-250 |
(GG-25) |
110
Installation |
Ventilmontering |
|
|
||
|
Før ventilmontering skal det sikres, at rørene er |
|
|
rene og fri for slitage. Rørene må ikke belaste |
|
|
ventilhuset mekanisk. |
|
|
Det anbefales at installere et filter i applikationen |
|
|
for at undgå at beskadige styrekomponenter. |
|
|
|
Blanding |
|
Tilslutning |
|
|

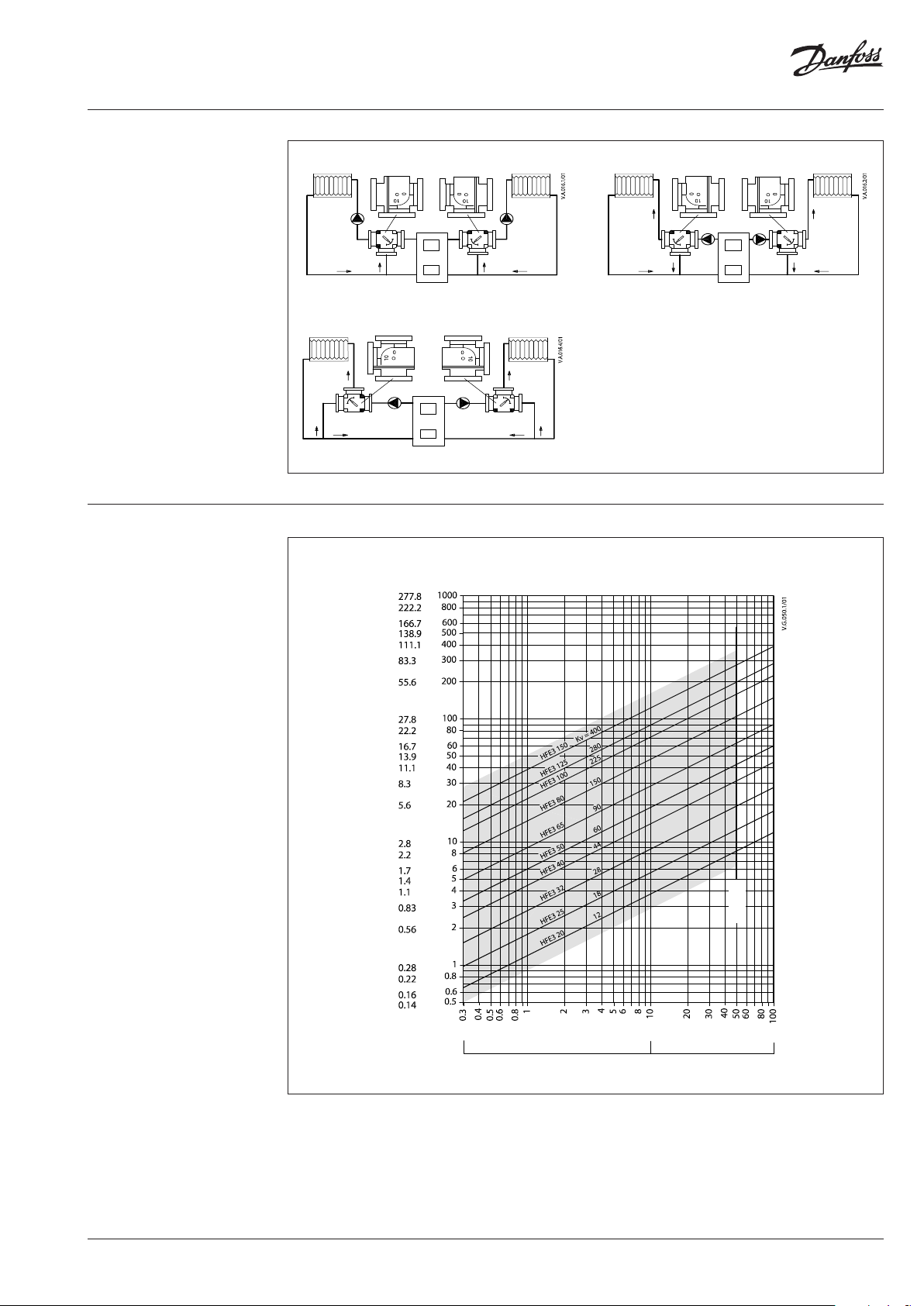

HFE 3 kan bruges som blandeventil, fordelerventil |
|
|
og i forbindelse med varmevekslere, hvor et vist |
|
|
lækagetab kan accepteres. |
|
Fordeling |
|
Bemærk: |
AMB |
|
Installer et filter før ventilen (f.eks. Danfoss FVR/FVF) |
||
|
||
|
FVR/FVF |
Bortskaffelse |
Ventilen skal skilles ad, og enkeltdelene sorteres i |
|
forskellige materialegrupper før bortskaffelse. |
