Danfoss HFE 3 Data sheet [hu]
Adatlap
HFE 3 keverőcsapok
Leírás
Rendelés
A HFE típusú Danfoss keverőcsapokat elsősorban fűtőrendszerekben történő előremenő hőmérséklet szabályozásra tervezték, ahol bizonyos átszivárgás elfogadható és ahol meghatározott szabályozási jelleggörbére nincs szükség.
A HFE keverőcsapok használhatók az AMB 162 és AMB 182 elektromos szelepmozgatókkal kombinálva.
Tulajdonságok:
•Öntöttvas szeleptest karimás csatlakozással
•Osztályában a legkisebb átszivárgás
•Szeleppozíció kijelző
•Ergonómikus kézikar
•Keverő és osztó alkalmazásokhoz
•PN 6 karimás csatlakozás
Főbb adatok:
•DN 20-150
•kvs 12–400 m3/h
•PN 6
•tmax 110 °C
•3-utú
•S jelleggörbe
Típus |
DN |
kVS |
PN |
Rendelési |
|
(mm) |
(m3/h) |
szám: |
|||
|
20 |
12 |
|
065Z0428 |
|
|
25 |
18 |
|
065Z0429 |
|
|
32 |
28 |
|
065Z0430 |
|
|
40 |
44 |
|
065Z0431 |
|
HFE 3 |
50 |
60 |
6 |
065Z0432 |
|
65 |
90 |
065Z0433 |
|||
|
|
||||
|
80 |
150 |
|
065Z0434 |
|
|
100 |
225 |
|
065Z0435 |
|
|
125 |
280 |
|
065Z0436 |
|
|
150 |
400 |
|
065Z0437 |
Pótalkatrészek és tartozékok
Típus |
DN |
Rendelési |
|
szám: |
|||
|
|
||
Összekötő készlet |
|
065Z0440 |
|
Átalakított összekötők keverőcsapokhoz |
065Z0441 |
||
Tartalék kézikar HFE |
|
065Z0443 |
|
|
20-25 |
065Z0454 |
|
|
32-40 |
065Z0455 |
|
Tömszelence és fedéltömítés |
20-65 |
065Z0456 |
|
80 |
065Z0457 |
||
|
|||
|
100-125 |
065Z0458 |
|
|
150 |
065Z0459 |
|
© Danfoss | 2019.10 |
VD.LH.A5.47 | 1 |
Adatlap |
HFE 3 keverőcsapok |
|
|
Műszaki adatok
Névleges átmérő |
DN |
20 |
|
25 |
|
32 |
|
40 |
50 |
|
65 |
80 |
|
100 |
125 |
|
150 |
kVS |
m3/h |
12 |
|
18 |
|
28 |
|
44 |
60 |
|
90 |
150 |
|
225 |
280 |
|
400 |
Szabályozási karakterisztika |
|
|
|
|
|
|
|
|
S jelleggörbe |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||||||||||
Szivárgás |
|
|
|
|
Elosztás: max. a kVS 0.75%-a / Keverés: max. a kVS 1.5%-a |
|
|
||||||||||
Névleges nyomás |
PN |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Max. zárási nyomás |
bar |
|
|
|
|
|
|
|
0.5 |
|
|
|
|
|
|
|
|
Forgatónyomaték a PN-nél |
Nm |
|
|
|
5 |
|
|
|
|
|
10 |
|
|
|
15 |
||
|
|
|
|
|
|
|
|
|
|
|
|||||||
Közeg |
|
|
|
|
|
Cirkulációs víz / max. 50% glikoltartamú keverék |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Közeg pH értéke |
|
|
|
|
|
|
|
|
min. 7, max. 10 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Közeghőmérséklet |
°C |
|
|
|
|
|
|
|
2 … 110 |
|
|
|
|
|
|
||
Csatlakozások |
|
|
|
|
|
|
|
|
PN 6 karimák |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

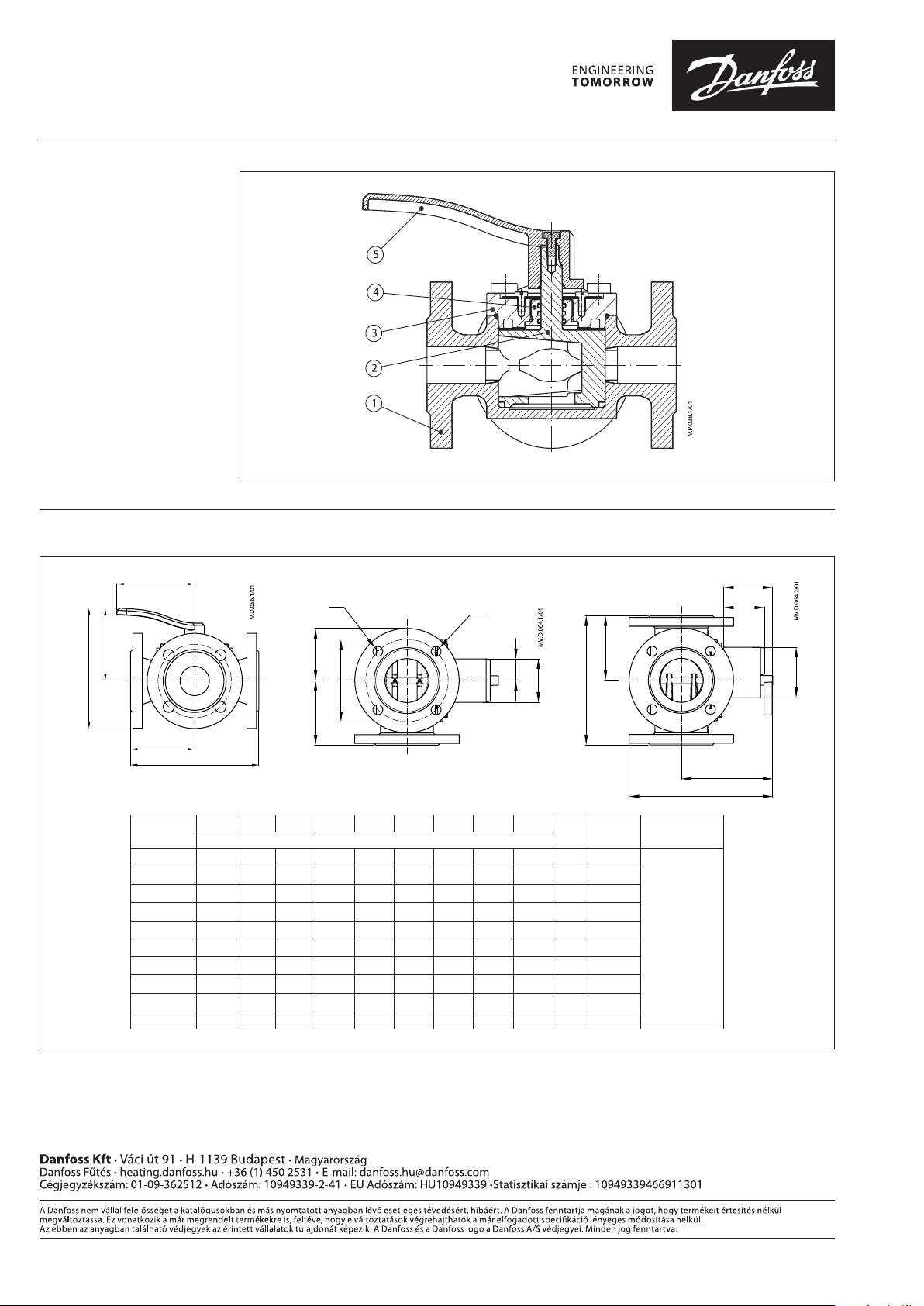

Anyagok |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
Szelepház és fedél |
|
|
|
|
|
|
EN-GJL-250 (GG25) szürkeöntvény |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Csúszótalp |
|
|
CuZn36Pb2As (RézDZR, CW 602N) |
|
|
Rozsdamentes acél, |
|||||||||||
|
|
|
|
|
|
EN 1.4301 (304) |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Tömszelence tömítés |
|
|
|
|
|
|
|
|
EPDM |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Üzemi nyomás - üzemi hőmérséklet diagram
PN 6
EN-GJL-250 |
(GG-25) |
110
Szerelés |
A szelep szerelése |
|
A szelep felszerelése előtt a csöveket ki kell |
|
tisztítani és mentesíteni kell a szennyeződéstől. |
|
A szeleptest nem vehet fel a csővezetékekből |
|
eredő mechanikai terheléseket. |
|
Javasolt egy szűrő felszerelése az alkalmazásban, |
|
a szabályozó komponensek károsodásának |
|
megelőzésére. |

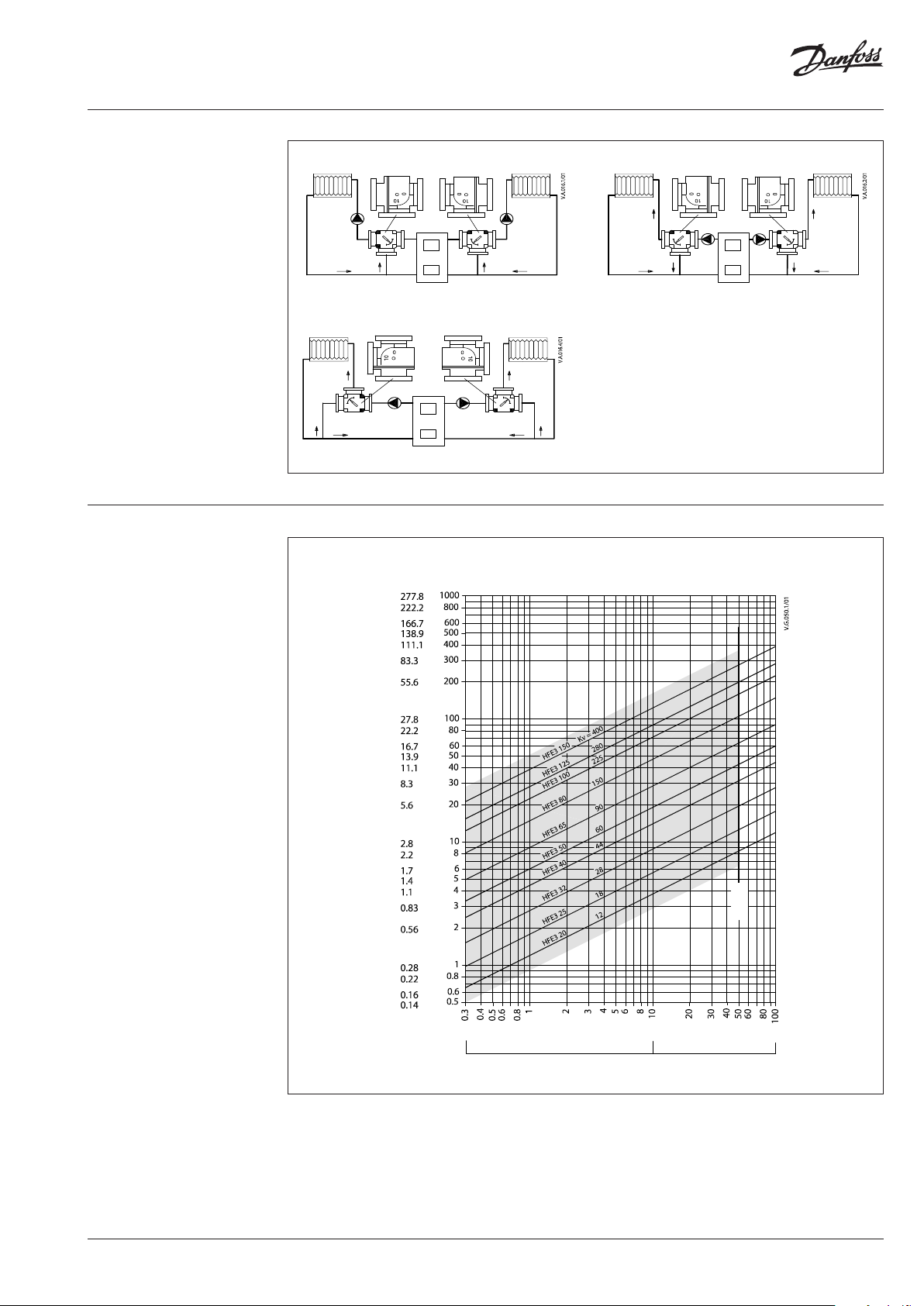

Csatlakozás
A HFE 3 egyaránt használható keverő és osztó feladatra olyan hőcserélőkhöz illesztve, ahol bizonyos mértékű átszivárgás megengedhető.
Keverés
Elosztás
Megjegyzés: |
AMB |
|
Szereljen fel egy szűrőt a szelep elé, folyásiránnyal |
||
|
||
szemben (például Danfoss FVR/FVF) |
|
|
|
FVR/FVF |
Megsemmisítés |
Megsemmisítés előtt a berendezést szét kell |
|
szerelni, az alkatrészeket anyaguk szerint |
|
csoportosítani, majd azokat megsemmisíteni. |
2 | VD.LH.A5.47 |
© Danfoss | 2019.10 |
