Arkusz informacyjny
Zawory obrotowe HFE 3
Opis
Zamawianie
Zawory obrotowe HFE firmy Danfoss zostały
zaprojektowane do regulacji temperatury zasilania
w układach ogrzewania, w których dopuszczalny
jest pewien przeciek i w których nie jest wymagana
precyzyjna charakterystyka regulacji.
Typ
HFE 3
DN
(mm)
20 12
25 18 065Z0429
32 28 065Z0430
40 44 065Z0431
50 60 065Z0432
65 90 065Z0433
80 150 065Z0434
100 225 065Z0435
125 280 065Z0436
150 400 065Z0437
k
VS
(m3/h)
PN Nr katalogowy
065Z0428
6
Zawory obrotowe HFE mogą być stosowane
z siłownikami elektrycznymi AMB 162 oraz
AMB 182.
Cechy zaworu:
• żeliwna obudowa z połączeniem
kołnierzowym,
• najmniejsza wielkość przecieku w klasie,
• wskaźnik położenia zaworu,
• ergonomiczna dźwignia,
• zastosowanie w instalacjach mieszających
i rozdzielających,
• połączenie kołnierzowe PN 6.
Dane podstawowe:
• DN 20–150,
• kvs 12 - 400 m3/h,
• PN 6,
• t
110 °C ,
max.
• 3-drogowy,
• charakterystyka S
Części zamienne i akcesoria
Typ DN Nr katalogowy
Adapter przyłączeniow y do siłownika 065Z0440
Adapter przyłąc zeniowy do siłownika do
starego modelu zaworów obrotowych
Dźwignia wymienna 065Z0443
20-25 065Z0454
32-40 065Z0455
Zestaw uszczelniający
20-65 065Z0456
80 065Z0457
100-125 065Z0458
150 065Z0459
065Z0441
© Danfoss | 2019.10 VD.LH.A5.49 | 1
Arkusz informacyjny Zawory obrotowe HFE 3
Dane techniczne
Zależność ciśnienia od
temperatury
Średnica nominalna DN 20 25 32 40 50 65 80 100 125 15 0
k
VS
Charakterystyka zaworu Charakterystyka S
Przeciek Jako zawór rozdzielając y: max. 0.75% kvs/Jako zawór mieszający: max. 1.5% k
Ciśnienie nominalne PN 6
Max. ciśnienie zamknięcia bar 0.5
Moment obrotowy przy PN Nm 5 10 15
Czynnik Woda obiegowa/roztwór glikolu do max. 50%
pH czynnika Min. 7, max. 10
Temperatura czynnika °C 2 … 110
Króćce Kołnier zowe PN 6
Materiały
Korpus i obudowa zaworu Żeliwo szare EN-GJL-250 (GG25)
Zawieradło CuZn36Pb2As (mosiądz DZR, CW 602N)
Uszczelnienie dławicy EPDM
m3/h 12 18 28 44 60 90 15 0 225 280 400
Stal nierdzewna,
EN 1.4301 (304)
PN 6
EN -G JL-2 50
(GG -25)
vs
Montaż
110
Montaż zaworu
Przed montażem zaworu należy oczyścić rurociągi z wszelkich zanieczyszczeń. Ważne jest,
aby rury były ułożone prostopadle do króćców
zaworu i nie były narażone na drgania.
Zaleca się zainstalowanie filtra siatkowego, aby
uniknąć uszkodzenia komponentów sterujących.
Króciec
Zawór HFE 3 może być stosowany jako zawór
mieszający, zawór rozdzielający w układach,
w których dopuszczalny jest pewien przeciek
na zaworze.
Uwaga:
Przed zaworem należ y zamontować filtr (np.
Danfoss FVR/F VF)
jako zawór mieszający
jako zawór rozdzielający
AMB
FVR/FVF
Złomowanie
Przed złomowaniem zawór należy rozłożyć na
części i posortować na różne grupy materiałowe.
2 | VD.LH.A5.49 © Danfoss | 2019.10
Arkusz informacyjny Zawory obrotowe HFE 3

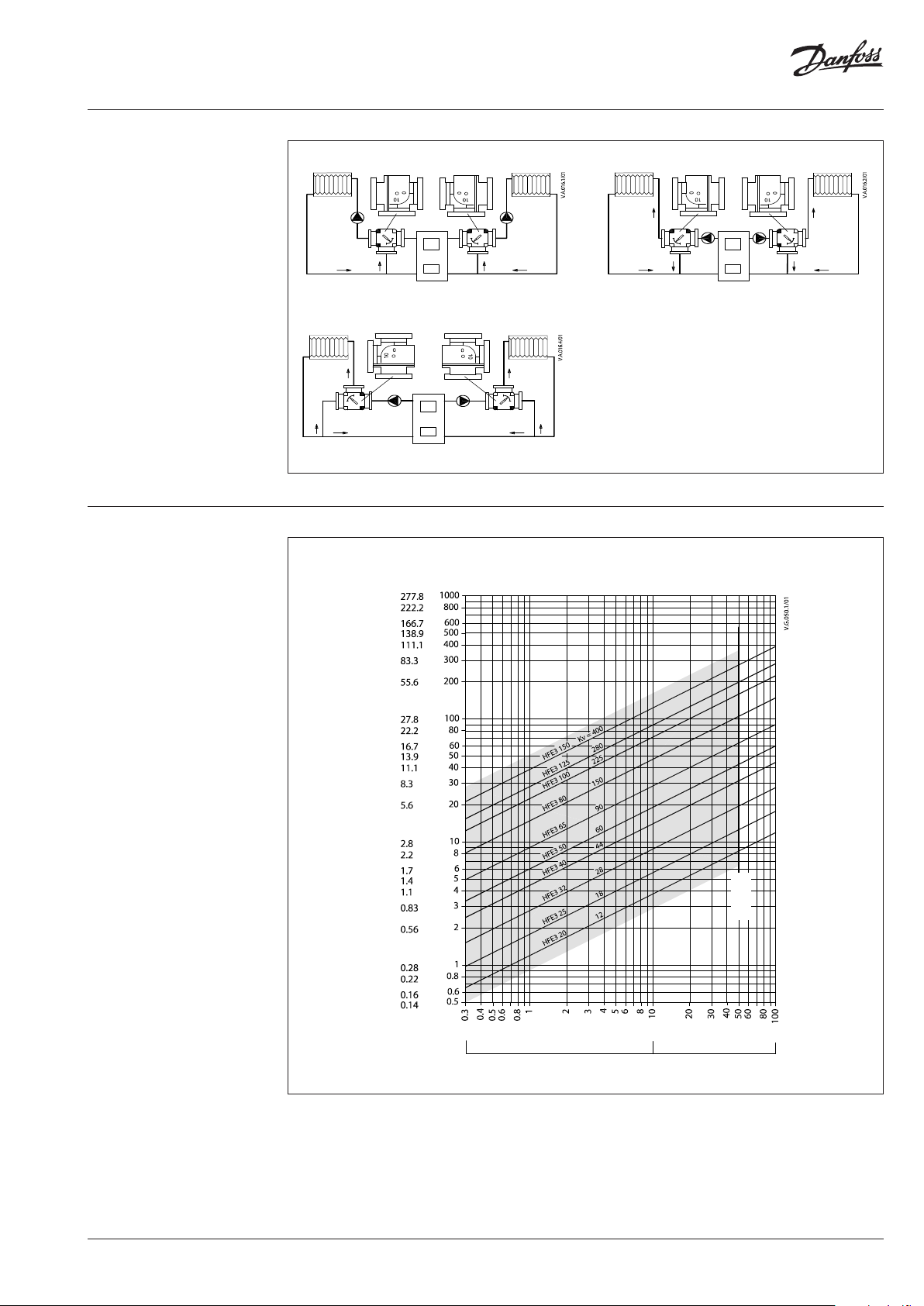

Przykłady zastosowania
Dobór zaworu
HFE 3 jako zawór mieszający
HFE 3 jako zawór rozdzielający
Wielkoś ć przepły wu
(ciecz o gę stości względn ej równej 1)
l/s m3/h
HFE 3 jako zawór rozdzielający
Działanie odwrotne uzyskuje się przez zmianę kierunku
obrotu napędu elektrycznego. (Należy również odwrócić
etykietę na zaworze). Dalsze szczegółowe informacje
znajdują się w instrukcji montażu zaworów i napędów
elektrycznych.
Spadek ciśnienia w kPa (100 kPa = 1 bar = ~10 m H2O)
maks.
Δp
VD.LH.A5.49 | 3© Danfoss | 2019.10
Arkusz informacyjny Zawory obrotowe HFE 3
Budowa
1. Korpus zaworu
2. Zawieradło
3. Obudowa zaworu
4. Zestaw uszczelniający
5. Dźwignia
Wymiary
106
N
1
H
H
BL
K
1
L
1
фd
40
79
1
L
L
L
H
DN
20 137 92 140 131 14 0 70 45 65 11, 5 4 3,5
25 142 92 14 0 136 15 0 75 50 75 11, 5 4 4,0
32 158 98 152 146 160 80 60 90 15 4 6,6
40 163 98 157 146 175 88 65 100 15 4 7,2
50 177 107 171 155 19 5 98 70 110 15 4 9, 4
65 187 107 181 155 200 100 80 130 15 4 11,5
80 215 120 208 167 235 118 95 150 18 4 17
100 233 128 228 17 7 265 133 105 170 18 4 22,5
125 259 13 9 253 187 300 150 12 0 200 18 8 29,5
150 277 145 271 192 350 175 133 225 18 8 40,2
H H
H
H
1
2
L L
3
mm
B K фd
1
Masa
N
(kg)
Siłownik
AMB 162,
AMB 182
90
75
92
H
3
2
© Danfoss | DHS-SDBT/SI | 2019.104 | VD.LH.A5.49
