Inhalt

Heizkörperthermostatventile

Fühlerlemente 2000

Fühlerelemente mit Schnappbefestigung 1 Verstärkte Behördenelemente 3 Ferneinstellelemente 5

Danfoss Eco™ , programmierbarer Heizkörperthermostat für Smartphones 7

Winkeladapter und Handversteller Zubehör Thermostate Winkeladapter 13

Handversteller & Spezialhandversteller für Heizkörperventile 15

Service- und Ersatzfühlerelemente für ältere Danfoss Ventilgehäuse 17 Voreinstellbare Ventileinsätze für ältere Danfoss Ventilgehäuse 19 Ventileinsätze für RIGIS Ventile 23

Druckunabhängiges Thermostatventil RA-DV

RA-DV mit Voreinstellung der konstanten Wassermenge 27

RA-N für Pumpenwarmwasseranlagen 33 RA-NCX für Pumpenwarmwasseranlagen, verchromte Ausführung 41 RA-N für Pumpenwarmwasseranlagen mit Pressiftanschluss 45 RA-UR und RA-FN für Rücklaufeinbau 51

Ventilgehäuse mit integrierter Voreinstellung

Design-Ventilprogramm X-tra Collection

RAX, RA-URX und RLV-X X-tra Collection

Ventilgehäuse und Fühlerelemente Danfoss Link™ 55 VHX für Design- und Handtuchwärmekörper 59

Premiumline

Ventilgehäuse ohne integrierte Voreinstellung RA-FN mit fester Kapazitätsbegrenzung für Zweirohranlagen 63

RA-G mit fester Kapazitätsbegrenzung für Schwerkraft- oder Einrohranlagen 67 RAV, VMT für Heizung und Lüftung 71

Ventilanschlussarmatur für Wand- und Bodenanschluss

VHS mit integrierter Voreinstellung und entleerbarer Absperreinrichtung 75 für Zwei- und Einrohranlagen

Steigrohrventile für Wand- und Bodenanschluss

RA-K und RA-KW für Zweirohranlagen 83 RA-KE und RA-KEW für Einrohranlagen 87

Lanzenventile

RA 15/6TB für Zweirohranlagen 91 RA 15/6T für Einrohranlagen

Verschraubungen

RLV Rücklaufverschraubung 95 RLV-CX verchromte Ausführung 99 RLV Rücklaufverschraubung Press tanschluss 103

Klemmverbinder

für VPE-Kunstoﬀ rohre, Aluminium-Verbundrohre und Stahl- und Kupferrohre 109

Allgemeine Geschäftsbedingungen von Danfoss 111

Notizen

Seite II Heizkörperthermostventile

Datenblatt Fühlerelemente RA 2000

Fühlerelemente mit Schnappbefestigung

027027

KEYMARK zertiziert und geprüft nach EN215

Anwendung

RA 2990 eingebauter Fühler RA 2992 mit Fernfühler RA 2940 mit Nullabsperrung

Bestellung und Daten

Die Fühlerelemente RA 2000 sind selbsttätige Proportionalregler mit Gasfüllung mit einem spezischen Hub von 0,37 mm/K. Sie bieten beste Regelqualität und höchste Energieeinsparung und sind für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K geeignet (EnEV).

Die Serie umfasst:

- RA 2990 mit eingebautem Fühler

- RA 2992 mit Fernfühler

Diebstahlsicherung in die dafür vorgesehene Aussparung eingesetzt und aktiviert wird. Der Fühlerkasten des Elementes mit Fernfühler enthält 2 m Kapillarrohr. Bei der Befestigung verbleibt nicht benötigtes Kapillarrohr aufgerollt im Fühlerkasten und ist deshalb nicht sichtbar.

Die Fühlerelemente sind in der Farbe RAL 9016 (Verkehrsweiß) erhältlich und passen zu allen Ventilgehäusen der RA-Serie.

- RA 2940 mit eingebautem Fühler und Nullabsperrung Gemäß den technischen Lieferbedingungen des Bun-

Alle Fühlerelemente verfügen über eine Frostschutzfunktion und sind begrenz- oder blockierbar.

desamtes für Wehrtechnik und Beschaung (TL 4520-0014) erfüllen RA 2990 und RA 2940 die Anforderungen der Beanspruchungsklasse 1 (hohe Beanspru-

Durch die Schnappbefestigung genügt ein fester Druck, um den Fühler am Ventilgehäuse zu befestigen.

chung) und können, gesichert mit der Diebstahlsicherung, als Behördenmodelle eingesetzt werden.

Am Anschlag wird der Schnappverschluss automatisch ausgelöst und der Fühler sitzt fest. Der Fühler kann gegen unbeabsichtigte Demontage gesichert werden, indem die als Zubehör lieferbare

Die technischen Daten in Kombination mit den RAVentilgehäusen entsprechen den Anforderungen der Euronorm EN 215.

Fühlerelemente mit Schnappbefestigung

Ausführung Einstellbereich

Eingebauter Fühler

Fühler mit Nullabsperrung Fernfühler 0-2 m

Bei Xp = 2 K (Das Ventil ist bei 2 K höherer Raumtemperatur geschlossen).

Bei Einstellung "0" besteht keine Frostschutzsicherung.

Bei der Lieferung des Fernfühlerelementes ist das ganze Kapillarrohr im Fühlergehäuse aufgerollt. Bei der Montage wird nur die benötigte Länge ausgezogen.

5-26 °C

Typ Bestell-Nr.

RA 2990 013G2990

RA 2940 RA 2992

013G2940 013G2992

Zubehör

Produkt Bestell-Nr.

013G5245 013G1236

Montage

Diebstahlsicherung (20 Stück/Packung) Schraubendreher-Set, bestehend aus einem 6-Kant-Schlüssel und einem Gewindeschlüssel

Die Montage des Fühlerelementes auf das Ventilgehäuse ist sehr einfach und erfolgt ohne Werkzeug: Fühlerelement aufsetzen, festdrücken und fertig.

Ein Spannring bewirkt, dass der Verschluss beim Andrücken auf das Ventil automatisch zuschnappt. Der Spann-Mechanismus der Befestigung ist ab Werk aktiviert und montagebereit. Bei wiederholter Montage und Demontage muss der Mechanismus erneut durch Drehen des Rings gespannt

Aufsetzen und festdrücken

Demontage und Spannen des Verschlusses

werden. Die Montageanweisung bendet sich auf der Verpackung sowie in der Broschüre "Gerätetechnische Informationen für den Fachmann”, die bei Danfoss angefordert werden kann.

Heizkörperthermostventile Seite 1

Datenblatt

Diebstahlsicherung

Fühlerelemente RA 2000 mit Schnappbefestigung

Temperatureinstellung

Konstruktion

1. Fühlermedium

2. Wellrohr

3. Einstellhandgri

4. Einstellfeder

5. Druckspindel

6. Fernfühler

7. Kapillarrohr

- Abdeckplatte aushebeln

- Diebstahlsicherungsclip einsetzen, aber nicht ganz eindrücken

- Nach Montage Diebstahlsicherungsclip eindrücken

Die Raumtemperaturen, die den auf dem Fühler angegebenen Zahlen bei X aus der oben angegebenen Temperaturskala hervor.

= 2 K entsprechen, gehen

Die Angaben sind als Richtwerte zu betrachten, da die erzielte Temperatur u.a. von den Einbauverhältnissen beeinusst wird.

Die Diebstahlsicherung kann aufgehoben werden, indem man den Gewindeschlüssel 013G1236 in die Önung des Sicherungsclips hineinschraubt und den Clip herauszieht.

* = Frostschutzsicherung

7 9,5 14 17 20 23 26 28 °C

l * 1 2 • • 3 • • 4 5 l

5 7,5 12 15 18 21 24 26 °C

Blockierung und Max.- bzw. Min.-Begrenzung der Einstellung werden mit Begrenzungsstiften auf der Fühlerrückseite vorgenommen. Der Vorgang wird in der Broschüre "Gerätetechnische Informationen für den Fachmann" im Detail beschrieben.

Eingebauter Fühler

Die Fühler arbeiten mit einem dampfgefüllten Well-rohrelement, das von der Raumtemperatur direkt gesteuert wird. Wenn die Raumtemperatur sinkt, zieht sich das Wellrohr im thermostatischen Element zusammen

gewünschte Raumtemperatur erforderlich ist. Wenn die Temperatur ansteigt, dehnt sich das Wellrohr aus und schließt das Ventil, so dass die Heizwasserzufuhr zum Heizkörper gedrosselt wird.

Fernfühler

und önet das Ventil. Dadurch wird die Wärmezufuhr zum Heizkörper gerade um so viel erhöht, wie für die

Abmessungen

2 (VK.TL.A9.03) VDTAD503 © Danfoss 9/2012 DKCD

Seite 2 Heizkörperthermostventile

Datenblatt Fühlerelemente RA 2000 verstärkte Behördenmodelle

027027

KEYMARK zertiziert und geprüft nach EN215

Anwendung

RA 2920 RA 2922

Die Behördenmodelle in verstärkter Ausführung sind selbsttätige Proportionalregler mit Gasfüllung mit einem spezischen Hub von 0,37 mm/K. Sie bieten beste Regelqualität und höchste Energieeinsparung und sind für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K geeignet (EnEV).

Die Serie umfasst:

- RA 2920 mit eingebautem Temperaturfühler

- RA 2922 mit Fernfühler

Die Fühler passen zu allen RA-Ventilgehäusen. Beide Fühlerelemente verfügen über eine Frostschutzfunktion und sind begrenz- oder blockierbar. Der Fernfühler enthält 2 m Kapillarrohr. Bei der Befestigung verbleibt nicht benötigtes Kapillarrohr aufgerollt im Fühlerkasten und ist deshalb nicht sichtbar.

Gemäß den technischen Lieferbedingungen des Bundesamtes für Wehrtechnik und Beschaung (TL 4520-0014) für Elemente mit eingebautem Fühler erfüllen RA 2920 und 2922 die Anforderungen der Beanspruchungsklasse 1 (hohe Beanspruchung). Das Modell mit Fernfühler weist dieselben Festigkeitswerte auf. Ein Anschluss mit Innensechskantschraube gewährleistet eine einfache und stabile Verbindung zwischen Fühler und Ventilgehäuse (siehe Montage).

Die technischen Daten in Kombination mit den RA-Ventilgehäusen entsprechen den Anforderungen der Euronorm EN 215. Die Behördenmodelle sind in der Farbe RAL 9016 (Verkehrsweiß) erhältlich.

Bestellung und Daten

Temperatureinstellung

Fühlerelemente

Typ Modell Ausführung Einstellbereich

RA 2920 Behördenmodell Eingebauter Fühler RA 2922 Behördenmodell Fernfühler 0-2 m

Bei Xp = 2 K. (Das Ventil ist bei 2 K höherer Raumtemperatur geschlossen).

Bei der Lieferung des Fernfühlerelementes ist das ganze Kapillarrohr im Fühlerkästchen aufgerollt. Bei der Montage wird nur die benötigte Länge ausgezogen.

5-26 °C

Bestell-Nr.

013G2920 013G2922

Zubehör

Produkt Bestell-Nr.

Schraubendreher-Set, bestehend aus einem 6-Kant-Schlüssel und einem Gewindeschlüssel Begrenzungsstifte (30 Stück/Packung) Diebstahlsicherung (5 x10 Stück/Packung)

Skalenabdeckung (20 Stück/Packung)

* = Frostschutzsicherung

7 9,5 14 17 20 23 26 28 °C

l * 1 2 • • 3 • • 4 5 l

5 7,5 12 15 18 21 24 26 °C

Die Raumtemperaturen gehen aus der oben angegebenen Temperaturskala hervor. Die Angaben sind als Richtwerte zu betrachten, da die erzielte Temperatur u.a. von den Einbauverhältnissen beeinusst wird.

013G1236 013G1237 013G1232 013G1672

den Fachmann" , die bei Danfoss angefordert werden kann, im Detail beschrieben.

Heizkörperthermostventile Seite 3

Datenblatt

Zubehör und Ersatzteile

Fühlerelemente RA 2000

A B C

Konstruktion Abmessungen

A: Diebstahlsicherung Die Diebstahlsicherung, die im Sechskantloch der

Inbusschraube angebracht wird, sichert den Fühler gegen unerwünschte Demontage.

Die Diebstahlsicherung passt zu Fühlern der RA 2000-Serie mit Inbus.

Bestellnummer: 013G1232

B: Skalenabdeckung

Die Zahlenskala der Behördenmodelle RA 2920 und RA 2922 kann abgedeckt werden. Die Skalenabdeckung wird im Fenster der Kappe angebracht.

Bestellnummer: 013G1672

013G1236

C: Begrenzungsstifte

Die Begrenzungsstifte für RA 2920 und RA 2922 sind so geformt, dass die Einstellung nur mit einem Danfoss Spezialwerkzeug geändert werden kann. Ab Werk sind die Fühlerelemente mit 2 Stiften versehen.

Bestellnummer: 013G1237

Spezialwerkzeug-Set

- 2 mm Sechskant-Stiftschlüssel für die Inbus sicherungsschraube der RA 2000 Fühlerelemente ohne Schnappbefestigung.

- Schraubendreher mit speziellem Gewin dekopf zur Montage von Begrenzungsstiften in RA 2920/22 Fühlerelementen und zur Demontage der Diebstahlsicherung bei Fühlern mit Schnappbefestigung.

Bestellnummer: 013G1236

1. Fühlermedium

2. Wellrohr

3. Einstellhandgri

4. Einstellfeder

5. Druckspindel

Montage

Seite 4 Heizkörperthermostventile

Die Montage des Behördenmodelles auf dem Ventilgehäuse ist sehr einfach: Element aufsetzen und mit Inbusschraube sichern. Bei Elementen mit Fernfühler ist das Kapillarrohr bei der Lieferung im Fühlerkasten aufgerollt. Bei der Montage des Fernfühlers wird nur die benötigte Kapillarrohrlänge ausgezogen.

Die Montageanweisung bendet sich auf der Verpackung sowie in der Broschüre "Gerätetechnische Informationen für den Fachmann", die bei Danfoss angefordert werden kann.

Datenblatt Fühlerelemente RA 2000 Ferneinstellelemente mit und ohne Fernfühler

027027

KEYMARK zertiziert und geprüft nach EN215

Anwendung Das harmonische Design und die kompakten Abmes-

Mit eingebautem Fühler Mit Fernfühler

sungen ermöglichen eine individuelle Anpassung an die jeweilige Einbau- und Raumsituation. Die Danfoss Ferneinstellelemente lassen sich einfach an der Wand, auf Unterputzdosen oder Brüstungskanälen montieren. Die Ferneinstellelemente sind in der Standardfarbe Verkehrsweiß (RAL 9016) erhältlich.

Die Elemente passen zu allen Danfoss RA-Ventilgehäusen. Alle Elemente verfügen über eine Frostschutzfunktion und sind begrenz- oder blockierbar.

Ferneinstellelemente werden dort eingesetzt, wo der Heizkörper schwer zugänglich ist, z.B. hinter Verkleidungen oder bei Unterurkonvektoren. Das Bedienteil des Ferneinstellelementes, das gleichzeitig den Temperaturfühler enthält, wird dort angebracht, wo die Raumtemperatur gut erfasst werden kann und eine

Die Ferneinstellelemente sind selbsttätige Proportionalregler und eignen sich für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV). Die technischen Daten in Kombination mit den RA-Ventilgehäusen entsprechen den Anforderungen der Euronorm

EN 215. gute Zugänglichkeit gegeben ist. Für spezielle Einbaubedingungen ist auch eine Ausführung mit Fernfühler lieferbar.

Bestellung und Daten

Ausführung Kapillarrohr Einstellung

Eingebauter Fühler, mit RA-Adapter 2 m Eingebauter Fühler, mit RA-Adapter 5 m RA 5065 013G5065 Eingebauter Fühler, mit RA-Adapter 8 m RA 5058 013G5068 Fernfühler, mit RA-Adapter 2 + 2 m RA 5074 013G5074

Bei Xp = 2 K. (Das Ventil ist bei 2 K höherer Raumtemperatur geschlossen).

8-28 °C

Verkehrsweiß (RAL 9016)

Typ Bestell-Nr.

RA 5062 013G5062

Zubehör Bestell-Nr.

Adapter für Danfoss RAVL-Gehäuse 013G5192 Adapter für Danfoss RAV-Gehäuse 013G5193 Adapter für M30 x 1,5 Gehäuse 013G5194

Ferneinstellelemente in Sonderausführung mit 15 m Kapillarrohr auf Anfrage erhältlich.

Temperatureinstellung Begrenzung und Blockierung

10 14 18 22 26 30 °C

*   1  2 • • •3 • • • 4  5

8 12 16 20 24 28 °C

* = Frostschutzsicherung

und der Auslegung der Heizungsanlage beeinusst wird.

Blockierung und Max.bzw. Min.-Begrenzung der

Einstellung werden mit Die Raumtemperaturen gehen aus der oben angegebenen Temperaturskala hervor. Die Angaben sind als Richtwerte zu betrachten, da die erzielte Temperatur u.a. von den Einbauverhältnissen

zwei Begrenzungsknöpfen

vorgenommen.

Die Begrenzungsknöpfe werden anschließend von der

Fühlerkonsole verdeckt.

Heizkörperthermostventile Seite 5

Datenblatt

können.

Fühlerelemente RA 2000

Montage

Das Ferneinstellelement kann an der Wand, auf einer Unterputzdose oder einem Brüstungskanal montiert werden. Die Montagelöcher auf der Bodenplatte des Ferneinstellelementes sind abgestimmt auf handelsübliche Unterputz- und Kanaldosen.

Konstruktion Die Fühler arbeiten mit einem

1. Ventiltauschadapter

2. Stellglied mit Zugösen

3. Wellrohrelement

4. Kapillarrohr, aufgerollt

5. Ferneinstellelement

6. Bedienungsbalg

7. Fernfühler (RA 5074)

Bei Verlegung des Kapillarrohrs durch ein Leerrohr kann der Adapter durch eine Bajonettfassung einfach vom Stellglied getrennt werden. Nicht benötigtes Kapillarrohr bleibt aufgerollt im Bedienteil.

<60 mm >

üssigkeitsgefüllten Wellrohrelement, das von der Raumtemperatur direkt gesteuert wird. Wenn die Raumtemperatur sinkt, zieht sich das Wellrohr im thermostatischen Element zusammen und önet das Ventil. Dadurch wird die Wärmezufuhr zum Heizkörper gerade um soviel erhöht, wie für die gewünschte Raumtemperatur erforderlich ist. Wenn die Temperatur ansteigt, dehnt sich das Wellrohr aus und schließt das Ventil, so dass die Heizwasserzufuhr zum Heizkörper gedrosselt wird.

Abmessungen

Standardausführung für RA 2000-Ventile

Wahl des Fühlerelementes

Ein Ferneinstellelement wird verwendet, wenn der Heizkörper oder Konvektor von einer Verkleidung umgeben ist oder wenn die Einstellung durch andere Umstände erschwert wird. In einem Ferneinstellelement bilden Fühler und Einstellhandgri eine Einheit. Deshalb muss das Element an einer leicht zugänglichen Stelle angebracht werden. Damit der Fühler die Raumtemperatur erfassen kann, muss die Raumluft ungehindert um das Element zirkulieren

Adapter für RAVL-Ventile (013G5192)

Adapter für RAV-Ventile

(013G5193)

Adapter für M30x1,5 Ventile (013G5194)

Fernfühlerkasten (vorhanden bei Bestell-Nr 013G5074)

Seite 6 Heizkörperthermostventile

Datenblatt

Danfoss Eco™, programmierbarer

Heizkörperthermostat für Smartphones

Anwendung

Weitere Merkmale:

• Einfache Programmierung über Bluetooth mit einer App auf Smartphone oder Tablet

• Energiesparend

• Leichte Installation

• Einfach zu bedienen

• Handbetrieb

• Funktion „Fenster oﬀen“

• Präzise PID-Temperaturregelung

• Adaptives Lernen

• Tag- und Nachttemperaturabsenkung,

Danfoss Eco™ ist ein Stand-alone-Heizkörperthermostat für den Einsatz in Wohnräumen.

Danfoss Eco™ ist batteriebetrieben, kompakt und per Handrad und nur einer einzigen Taste einfach zu bedienen. Danfoss Eco™ wird mit einer Smartphone-App über eine BluetoothVerbindung programmiert.

Wochenplan, Urlaubs- und Pausenfunktion

• Gut lesbare LCD-Anzeige

• Anzeigendrehung – 180 Grad

• Min./max. Temp.-Bereich

• Kindersicherung

• Frostschutzfunktion

Bestelldaten

Danfoss Eco™ lässt sich problemlos in nur 30 Sekunden installieren! Adapter sind für alle Danfoss-Thermostatventile und die meisten Heizkörperventile anderer Hersteller erhältlich.

Sprache

Danfoss-Eco™ CH, IT, FR RA & M30 014G1001

(im Lieferumfang enthalten)

Adapter

Bestell-Nr.

Heizkörperthermostventile Seite 7

Datenblatt Danfoss Eco™, programmierbarer Heizkörperthermostat

Intertek

Zubehör

Technische Daten

Typ Bestell-Nr.

Adapter für RAV- u. RAVL-Ventile 014G02 50

Adapter für RA-Ventile 014G0251

Adapter für Ventile der Serie K (M30 x1,5) 014G0252

Adapter für RTD-Ventile 014G0253

Adapter für M28-MMA-Ventile 014G0255

Adapter für M28-Herz-Ventile 014G025 6

Adapter für M28-Orkli-Ventile 014G0257

Adapter für M28-COMAP-Ventile 014G025 8

Adapter für Caleﬃ-Ventile 013G5837

Adapter für Giacomini-Ventile 013G5843

Thermostattyp Programmierbarer elektronischer Heizkörperthermostat

Empfohlener Verwendungszweck in Wohnräumen (Verschmutzungsgrad 2)

Stellantrieb Elektromechanisch

Display LCD mit weißer Hintergrundbeleuchtung

Softwareklassiﬁzierung A

Regelung PID

Spannungsversorgung 2 x 1,5 V AA-Alkalibatterien

Stromverbrauch 3 mW in Standby, 1,2 W im Betrieb

Trasmission Frequenz / Leistung 2,4 GHz / <2,1mW

Batterielebensdauer Bis zu 2 Jahre

Signal „geringe Batterieleistung“

Umgebungstemperatur 0 bis 40 °C

Temperaturbereich für den Transport -20 bis 65 °C

Maximale Wassertemperatur 90 °C

Temperaturbereich 4 bis 28 °C

Messfrequenz Temperaturmessung jede Minute

Genauigkeit der Uhr +/- 10 Min/Jahr

Spindelbewegung Linear, bis zu 4,5 mm, max. 2 mm am Ventil (1 mm/s)

Geräuschpegel <30 dBA

Sicherheitsklasse Typ 1

Funktion „Fenster oﬀen“ Wird bei einem Temperaturrückgang aktiviert

Gewicht (inkl. Batterien) 198 g (beim RA-Adapter)

Batteriesymbol blinkt im Display. Liegt der Batteriezustand im kritischen Bereich, blinkt der rote Ring.

Schutzklasse

Zulassungen, Kennzeichnungen usw.

Seite 8 Heizkörperthermostventile

20 (nicht geeignet für die Installation in Gefahrenumgebungen oder in Umgebungen, in denen das Gerät mit Wasser in Kontakt kommt)

Datenblatt Danfoss Eco™, programmierbarer Heizkörperthermostat

Erweiterte AppEinstellungen

Raumtemperaturmessung

Mit der App können Temperaturen für „Anwesenheit“, „Abwesenheit/Schlafenszeit“ und „Urlaub“ frei eingestellt werden. Die Zeitpläne erlauben bis zu drei Temperaturabsenkungszeiträume pro Tag sowie einzelne individuelle Programme für die gesamte Woche. Falls Danfoss Eco™ nicht mit einem Smartphone verbunden wird, kommt der Standarplan zum Einsatz, bis das manuelle Handrad gedreht wird.

Bei entsprechender Einstellung in der App regelt Danfoss Eco™ die Temperatur gemäß der unter „Urlaub“ programmierten Temperatur. Im Modus „Urlaub“ können Temperaturen zwischen 5 und 28 °C eingestellt werden.

Pausenfunktion – Danfoss Eco™ wurde manuell oder über den Startbildschirm der App auf die niedrigste Temperatur eingestellt. Das Symbol in der Mitte wechselt auf Pause.

Danfoss Eco™ misst die Temperatur mithilfe mehrerer eingebauter Sensoren, um eine genaue Regelung sicherzustellen. Die Raumtemperatur wird für einen Bereich von etwa 20 cm vor dem Thermostaten berechnet. Mit Danfoss Eco™ kann die Raumtemperatur sehr genau geregelt werden.

Bitte beachten Sie, dass Kälte- oder Wärmequellen, wie z. B. Kaminfeuer, direkte Sonneneinstrahlung oder Zugluft, die Funktion Ihres Danfoss-Eco™-Thermostats beeinträchtigen können.

Hinweis! Bei der angezeigten Temperatur handelt es sich stets um die Solltemperatur, nicht um die Isttemperatur im Raum.

20 cm

Hauptmerkmale

App-Programmierung

Einfache Programmierung über Bluetooth mithilfe einer App auf Smartphone oder Tablet. Bis zu drei Temperaturabsenkungszeiträume pro Tag und Kopierfunktion des Zeitplans für andere Tage.

Software-Updates

Automatische Software-Updates werden von der App veranlasst. Die Datensicherheit ist für das DanfossEco™-Thermostat und die mit Ihrem Smartphone verbundene App gewährleistet. Das System wurde von unabhängigen Experten geprüft.

Funktion „Fenster oﬀen“

Danfoss Eco™ verfügt über eine Fensteröﬀnungserkennung, durch die das Ventil geschlossen wird, wenn die Raumtemperatur rapide sinkt. So werden Wärmeverluste verringert. Die Wärmezufuhr vom Heizkörper wird für 30 Minuten abgestellt, bevor Danfoss Eco™ in seine ursprüngliche Einstellung zurückkehrt. Wenn die Fensteröﬀnungserkennung aktiviert wurde, ist diese Funktion 45 Minuten lang gesperrt.

Anpassung an das Ventil

In der ersten Nacht nach der Inbetriebnahme sperrt Danfoss Eco™ die Heizwasserzufuhr zum Heizkörper ab und öﬀnet diese anschließend wieder, um den genauen Öﬀnungspunkt des Ventils zu ermitteln. Dies ermöglicht Danfoss Eco™, die Wärme so eﬃzient wie möglich zu steuern. Bei Bedarf wird dieser Vorgang für die Dauer von bis zu einer Woche jede Nacht wiederholt.

Während der Ventilabstimmung ist das Ventil unabhängig von der Raumtemperatur möglicherweise warm.

Kindersicherung

Wenn Sie die Kindersicherung aktivieren, ist eine ungewünschte Änderung der Einstellungen nicht möglich.

Adaptives Lernen

In der ersten Woche nach der Inbetriebnahme lernt Danfoss Eco™, wann mit dem Heizen des Raums begonnen werden muss, damit zum richtigen Zeitpunkt die richtige Temperatur erreicht wird.

Die intelligente Steuerung passt die Aufheizzeit kontinuierlich an die saisonalen Temperaturänderungen an.

Automatische Antiblockierfunktion des Ventils

Um das Heizkörperventil funktionstüchtig zu halten, wird das Ventil über Danfoss Eco™ jeden Donnerstag um ca. 11 Uhr vollständig geöﬀnet und wieder geschlossen. Anschließend kehrt dieser wieder zur normalen Einstellung zurück.

Heizkörperthermostventile Seite 9

Datenblatt Danfoss Eco™, programmierbarer Heizkörperthermostat

2 6

3 4

(

)

(

)

ier

ntr

3 4

(

)

RAV

(

Ø2

)

s M

, C

er,

,Ov

Installation

1. Mit der Montage des Adapters beginnen. Den benötigten Adapter anhand der Adapteranleitung bestimmen.

2. Die Batterien einlegen. Anschließend das Thermostat durch Drehen bis zum Einrasten auf dem Adapter montieren.

3. Halten Sie den Knopf für 3 Sekunden gedrückt. Danfoss Eco™ ist nun montiert und zeigt die aktuelle Temperatur an.

4. Laden Sie die Danfoss-Eco™-App aus dem Apple App Store oder von Google Play herunter.

Adapter

selection guide

A d a pt

se l

c ti on g uid e

R (

A Ø V 3

m nf

)

s s

r s e l e c t i o n

R A

( Ø

V L

2 6 D

m a

m n )

f o s s

R A

D a n f o s s

R TD D a n f o s s

C a l

H e

3 i

m e

O i e

v e

r ,

T t

A r ne

, p y

, w e l

l G i a c om i n n i

p t

c ti on guid e

R (

Ø V 3 4 D

a m

) o

t e r se l e c t i o n

R A

( Ø VL 2 6 D

m a m

n f

) o s s

R D

A a n f os s

R T D D a n f oss

Adapter selection

C a l

M e 3 i 0

m O

e i

e e

r H

n T

t A

r o

, e

p y , w e

l a c om i n n i

RAV (Ø34 mm) Danfoss

RAVL (Ø26 mm) Danfoss

RA Danfoss

RTD Danfoss

M30 Heimeier, TA, Oventrop, Honeywell

Giac

ominni

M28 Orkli,

Comap, He

rz, MMA

RA M30 RTD

M28

RAV

RAVL

Caleﬃ

Giacomini

Suchen Sie Danfoss Eco™ oder folgen Sie diesem Link:-

Seite 10 Heizkörperthermostventile

Datenblatt Danfoss Eco™, programmierbarer Heizkörperthermostat

93 mm

85 mm

81 mm

Abmessungen

∅55 mm

RA-Ventil-Adapter RAV/RAVL-Ventil-Adapter

∅55 mm

mit M30-Ventil-Adapter

Heizkörperthermostventile Seite 11

Seite 12 HeizkörperthermostventileSeite 12 Heizkörperthermostventile

Datenblatt

Zubehör Thermostate Winkeladapter

Anwendung

Bestellung und Daten

Montage

Produkt

Winkeladapter

Winkeladapter von Danfoss eignen sich für folgende Einbausituationen:

• Für beengte Platzverhältnisse

• Für den rechtwinkligen Anschluss von Thermostate bei Ventilheizkörpern oder Ventilen ohne Verdrehsicherung

• Farbe RAL 9016 (Verkehrsweiß).

Anschlüsse Heizkörperseitig Thermostatseitig

Für Ventilheizkörper oder Ventile mit Klemmanschluss ohne Verdrehsicherrungsring

Für Ventilheizkörper oder Ventile mit Anschluss M30x1,5

Für Danfoss RA- und RAW-Fühler mit Schnappbefestigung

Bestell-Nr.

013G1350

013G1360

Abmessungen

Winkeladapter 013G1360 für Anschluss M30 x 1,5 für Danfoss RA- und RAW-Fühler

Winkeladapter 013G1350 für Danfoss RA- und RAW-Fühler

Heizkörperthermostventile Seite 13 Heizkörperthermostventile Seite 13

Seite 14 HeizkörperthermostventileSeite 14 Heizkörperthermostventile

Datenblatt Handversteller

& Spezialhandversteller für Heizkörperventile

Anwendung Bestellung

Handversteller Spezialhandversteller für Ventile unter Druck

Bestellung

Daten und Materialien

Montage

Der Handversteller kann zum manuellen Önen und Schließen von Heizkörperventilen verwendet werden und passt auf alle RA 2000 Ventilgehäuse. Er ist erhältlich in der Farbe Reinweiß (RAL 9010).

Produkt Passend für Bestell-Nr.

Handversteller RA 2000 Ventilgehäuse Spezialhandversteller für Ventile unter Druck RA 2000 Ventilgehäuse

Manuelle Absperreinrichtungen bieten keinen Frostschutz. Zur Raumtemperaturregelung wird ein thermostatisches Fühlerelement, zum Beispiel RA 2000 oder RAW von Danfoss, benötigt.

Handversteller

Max. Dierenzdruck über das Heizkörperventil: 60 kPa = 0,6 bar Max. Heizwassertemperatur im Ventil : 90 °C

Der Spezialhandversteller ist ein Werkzeug zum Absperren eines Thermostatventils beim Entfernen von Heizkörpern in Anlagen unter Druck (bis max. 1000 kPa/ 10 bar). Er passt auf alle RA 2000 Ventilgehäuse.

013G5002 013G3300

Spezialhandversteller für Ventile unter Druck

Max. Dierenzdruck über das Heizkörperventil: 1000 kPa = 10 bar Max. Heizwassertemperatur im Ventil: 120 °C

Der Handversteller wird auf das Ventilgehäuse gesteckt und mit einem Inbussschlüssel montiert.

Abmessungen

Heizkörperthermostventile Seite 15 Heizkörperthermostventile Seite 15

Seite 16 Heizkörperthermostventile

Datenblatt Service- und Ersatzfühler

für RAV und RAVL Ventilgehäuse

Anwendung

RA/VL 2950 RA/VL 2952 living eco®

Die Servicefühlerelemente RA/V und RA/VL sowie die programmierbaren, elektronischen living eco-Fühler eignen sich für den Austausch von älteren Fühlern der Baureihen RAV und RAVL (siehe Abbildung unten).

Die Typenbezeichnungen weisen auf die Vorgängermodelle hin:

- RA/VL und RA/VL PLUS für RAVL Ventilgehäuse.

- RA/V und RA/V PLUS für RAV Ventilgehäuse. Für die Typenauswahl dient der Ventilhalsdurchmesser als Orientierungshilfe.

Die regeltechnischen Eigenschaften der Servicefühler entsprechen den Fühlerelementen der Serie RA 2000. Alle Fühlerelemente dieser Serie haben eine Frostschutzeinstellung und sind begrenz- und blockierbar.

Der Fühlerkasten des Elementes mit Fernfühler enthält ein 2 m langes Kapillarrohr. Bei der Befestigung verbleibt nicht benötigtes Kapillarrohr aufgerollt im Fühlerkasten.

RA/V 2960 RA/V 2962 living eco®

Die Servicefühler sind in der Farbe RAL 9016 (Verkehrsweiß) erhältlich.

Bei den elektronischen living eco Fühlern besteht die Möglichkeit, eines der vorinstallierten Programme zu wählen:

P0 konstante Temperatur, 24 Stunden am Tag P1 17 °C von 22:30 bis 06:00 Uhr, tagsüber 21 °C P2 17 °C von 22:30 bis 06:00, 21 °C bis 8:00 Uhr

17 °C von 08:00 bis 16:00 Uhr (an Werktagen), 21 °C von 16:00 bis 22:30 Uhr

Alternativ können die Heizzeiten individuell in 0,5 °CSchritten programmiert werden. Die Abwesenheitsfunktion senkt die Temperatur für einen denierten Zeitraum auf ein niedrigeres Niveau ab. Für living eco ist ein RAVL-und RAV-Adapter-Set (inklusive Stopfbuchse) zur Anpassung an die gewünschte Anbindung erhältlich.

Bestellung und Daten

RAVL Fühlerelemente werden von RA/VL ersetzt

RAV Fühlerelemente werden von RA/V ersetzt

Fühlerelemente

Typ Für Ventiltyp Ausführung Einstellbereich

RA/VL RAVL Eingebauter Fühler RA/VL RAVL Fernfühler 0-2 m RA/V R AV Eingebauter Fühler RA/V R AV Fernfühler 0-2 m

living eco®

Bei Xp = 2 K. (Das Ventil ist bei 2 K höherer Raumtemperatur geschlossen).

Bei der Lieferung des Fernfühlerelementes ist das ganze Kapillarrohr im Fühlergehäuse aufgerollt. Bei der Montage wird nur die nötigte Länge ausgezogen.

Alternativ einsetzbar: living connect in einer Systemlösung zur zentralen, raumübergreifenden Raumtemperaturregelung, siehe auch Seite 17.

Elektronischer Heizkörperthermostat³ duell veränderbaren, vorinstallierten Programmen, PID-Regler

)

mit indivi-

5-26 °C

6-28 °C 014G0051

Bestell-Nr.

013G2950 013G2952 013G2960 013G2962

Zubehör

Produkt Bestell-Nr.

Ventil-Stopfbuchse für Ventilgehäuse RAV und RAVL Behördenkappe für RA/VL (10 Stück/Packung) Behördenkappe für RA/V (10 Stück/Packung) RAVL-und RAV-Adapter-Set inklusive Stopfbuchse für living eco®

013U0070 013G2493 014G2494 014G0250

Heizkörperthermostventile Seite 17

Datenblatt

Service- und Ersatzfühler für RAV und RAVL Ventilgehäuse

Temperatureinstellung

Konstruktion

°C

RA/V oder RA/VL

°C

Die Raumtemperaturen, die den auf dem Fühler angegebenen Zahlen bei X aus den oben angegebenen Temperaturskalen hervor.

= 2 K entsprechen, gehen

Die Angaben sind als Richtwerte zu betrachten, da die erzielbare Temperatur u.a. von den Einbauverhältnissen beeinusst wird. Blockierung und Max.- bzw. Min-Begrenzung der Einstellung werden mit Begrenzungsstiften auf der Fühlerrückseite vorgenommen.

1. Fühlermedium

2. Wellrohr

3. Einstellhandgri

4. Einstellfeder

5. Druckspindel

RA/V RA/VL

*= Frostschutzsicherung

7 9,5 14 17 20 23 26 28

5 7,5 13 15 18 21 24 26

1 2 • • 3 • • 4 5 l

°C

Die eektiv erreichbare Raumtemperatur und die Höhe der Absenkung sind u.a. abhängig von den Anlagenbedingungen, den räumlichen Gegebenheiten und der Absenkdauer. Mit aktivierter Elektronikbox kann sich die Raumtemperatur bei RA/V PLUS oder RA/VL PLUS in den Absenkphasen um ca. 3 °C im Verhältnis zum eingestellten Sollwert reduzieren.

Die Fühler arbeiten mit einem dampfgefüllten (RA/V und RA/VL) bzw. üssigkeitsgefüllten Wellrohrelement (RA/V PLUS und RA/VL PLUS), das von der Raumtemperatur direkt gesteuert wird. Wenn die Raumtemperatur sinkt, zieht sich das Wellrohr im thermostatischen Element zusammen und önet das Ventil. Dadurch wird die Wärmezufuhr zum Heizkörper gerade um soviel erhöht, wie für die gewünschte Raumtemperatur erforderlich ist. Wenn die Temperatur ansteigt, dehnt sich das Wellrohr aus und schließt das Ventil, so dass die Heizwasserzufuhr zum Heizkörper gedrosselt wird.

Montage

Abmessungen

Die Servicefühler lassen sich am einfachsten in der max. Position montieren. Eine genaue Montageanleitung nden Sie auf der Verpackung.

Für die elektronischen living eco® Thermostate beachten Sie bitte die Angaben auf Seite 15 und die dem Gerät beigefügte Montageanleitung.

RA /VL 2950 RA/V 2960

living eco® (inklusive Adapter)

RA /VL 2952 RA/V 2962

Seite 18 Heizkörperthermostventile

Installationshandbuch

Voreinstellbare Ventileinsätze für RAVL- und RAV-Ventile

1 Auswahl und Bestellung

Danfoss

Ventilgehäuse*

DN 10-15 (/” - /”)

RAV L

RAV

* Einsätze für weitere Ventilgehäuse auf Anfrage.

2 Auswechseln des Einsatzes

Kombiset mit

Ventilgröße Einsatz Fühler RA 2990 living eco® living connect®

DN 20 (/”)

DN 10-15-20

(/” - /” - /”)

013G4011 013G4012

013G4013 013G4019 014G0058 014G0009

013G4017 013G4018

13 mm (RAVL) 19 mm (RAV)

014G0056 014G0057

014G0007 014G0008

1. Entfernen Sie den alten Fühler und entleeren Sie die Anlage.

2. Drehen Sie die Stopfbuchse heraus.

3. Drehen Sie den alten Einsatz mit einem Inbusschlüssel* heraus.

30 Nm

5. Schrauben Sie den neuen Einsatz per Hand ein und ziehen Sie diesen mit einem Schraubenschlüssel fest.

9. Einstellmarkierung für die Durchﬂusseinstellung.

* Anstelle eines Inbusschlüssels kann auch eine Demontagenuss verwendet werden (siehe Zubehör).

6. Drehen Sie weiter, bis sich der nächste Nocken gegenüber einer Aussparung im Ventilgehäuse beﬁndet. Damit ist der Fühler richtig positioniert.

10a. RA 2990: Installieren Sie

zuerst den Dekoring und danach den neuen Fühler.

7. Spülen Sie das System und befüllen Sie dieses erneut.

10b. living®: Installieren Sie zuerst den Dekoring, danach den Ad-

apter mit Inbusschraube und anschließend den Fühler. Detaillierte Anweisungen ﬁnden Sie in den zugehörigen living eco® bzw. living connect® Instruktionen.

4. Reinigen Sie den Ventilsitz mit einem Tuch.

8. Stellen Sie den erforderlichen Voreinstellwert (Wassermenge) ein (Standard N = max. Durchﬂuss).

Heizkörperthermostventile Seite 19

Installationshandbuch Ventileinsätze für RAVL- und RAV-Ventile

3 Ubersicht: Einsatz-Kombisets für RAVL/RAV-Ventile

Kombisets mit Fühler RA 2990

Ventiltyp Ventilgröße kV-Wer t Gekennzeichnet durch Bestell-nr.

RAVL /” RAVL /” RAVL /” 1,3 013G4018 RAV/8 /” - /” - /” - Untere Schraube 19 mm Inbus. 013G4019

Kombisets mit living eco® -Fühler

Ventiltyp Ventilgröße kV-Wer t Gekennzeichnet durch Bestell-nr.

RAVL /” RAVL /” RAVL /” 1,3 013G4057 RAV/8 /” - /” - /” - Untere Schraube 19 mm Inbus. 013G4058

0,5 / 0,8

kV-Wert auf dem Ventilgehäuse. Untere Schraube 13 mm Inbus.

013G4017

013G4056

Kombisets mit living connect® -Fühler

Ventiltyp Ventilgröße kV-Wer t Gekennzeichnet durch Bestell-nr.

RAVL /” RAVL /” RAVL /” 1,3 013G4008 RAV/8 /” - /” - /” - Untere Schraube 19 mm Inbus. 013G4009

0,5 / 0,8

kV-Wert auf dem Ventilgehäuse. Untere Schraube 13 mm Inbus.

013G4007

4 Zubehör

Typ Bestell-nr.

Demontagenuss für RAVL-Ventile mit 13-mm-Inbusschraube (unten) 192H2210

Demontagenuss für RAV-Ventile mit 19-mm-Inbusschraube (unten) 192H2310

Seite 20 Heizkörperthermostventile

Ventiltypen, Ventileinsätze/Austauschliste

möglich

RAV

RAVL

Kv 0,5/0,8

Kv 1,3

/8 “ /2 “ /4 “

/8 “ /2 “

/4 “

Original – ALT NEU

nicht möglich

Alte Bodenschraube

013U0252

013U0253

Original – ALT NEU

Alte Bodenschraube

013L0248

013L0249

Alte Bodenschraube

013L0249

Neuer Einsatz

013G4013

013G4019

Neuer Einsatz

013G4011

013G4017

Neuer Einsatz

möglich

RA-N

möglich

RA-N

möglich

RA-UN/UK

möglich

RA-UN

möglich

ohne Kv

Kennzeichnung

oder

Kv 0,2

Eck, Durchgang,

Winkeleck

Eck, Durchgang

Axial

Eck, Durchgang,

Axial

/8 “

/2 “

/4 “

/8 “

/2 “

/4 “

/8 “

/2 “

/8 “

/2 “

/4 “

Alte Bodenschraube

013L0248

013L0249

möglich

Original – ALT NEU

➞

013G4012

013G4018

Neuer Einsatz

nicht möglich

Bodenschraube

013G3063

Bodenschraube

013G3064

Bodenschraube

013G3065

Bodenschraube

013G3066

Heizkörperthermostventile Seite 21

Seite 22 HeizkörperthermostventileSeite 22 Heizkörperthermostventile

116456_Heft_1_Inh_d 5.3.2007 15:22 Uhr Seite 27

Datenblatt Ventileinsatz für RIGISVentile

Anwendung

Richtlinien

RIGISVentile Danfoss Ventileinsatz

Die neuen Danfoss-Ventileinsätze für RIGIS-Ventile bewerkstelligen den Umbau von bestehenden RIGIS Handregulier-auf Thermostatventile, ohnedie

bestehenden Ventile aufwendig auszutauschen.

Als Fühlerelemente kommen diejenigen der Serie RA 2000 z. B. RA 2990 oder 2992 zum Einsatz. Der Ventileinsatz besteht grossteils aus Messing Ms 58 und Chromstahl und wird mit einer RA 2000

Stopfbüchse ausgerüstet, welche unter Druck ausgetau

scht werdenkann.

Bestellung und Daten

Aus-

führ-

ung

Typ Bestell-Nr.

kv-Wert1)�m3/h bei Druckabfall

von 1 bar) P-band=K

0,5K 1,0K 1,5K

(2,0)

Voll

oen

Be-

trieb

(bar)

Max-Druck

Die-

renz (bar)

Test

(bar)

Max.-

Betrieb-

stempera-

tur °C

Einsatz Für RIGIS DN 8 013G3076 0,17 0,33 0,51 0,62 0,79100,6 16 120

Einsatz Für RIGIS DN 10013G3076 0,22 0,41 0,60 0,73 1,08 100,6 16 120

Fühler Standard 013G2990 --- - - ----

Fühler Fernfühler 013G2992 ----- ----

1) Die kv-Werte geben die Strömungsmenge (V ) inm3/h bei einem Druckabfall (Δp) durch das Ventil von 1 bar an. kv = (V ) : √Δp. Die kv-Werte sind in Übereinstimmung mit EN 215festgestellt worden, auf XP = 2K,d.h. das Ventilmacht bei 2°C höheren Raumtemperaturen zu. Bei niedrigeren Einstellungen, ist der kv-Wertauf 0,5 k herabgesetzt. Die kv-Werte geben die Strömungsmenge V bei vollem Hub, d.h. bei voll geönetem Ventil, an.

2) Der Betriebsdruck = Statischer Druck + Dierenzdruck. Der max. Dierenzdruck gibt die Einsatzgrenzen für die Regelung an. Wie immer in Verbindung mit Ausrüstungen,dieeinen Druckabfall im System veranlassen, kann es Gerauschen

unter gewissen Durchuss/Druckbedingungen bewirken. Um einen geräuscharmen Betrieb zu gewährleisten, soll der max. Druckabfall nie 30 - 35 kPa übersteigen. Der Dierenzdrucklässt sich bei Einsatz einer der folgenden Danfoss Dierenzdrucksregler AVDO, AVPA oder ASV-P reduzierenoder überströmenlassen.

optimale

Heizkörperthermostventile Seite 23 Heizkörperthermostventile Seite 23

Datenblatt Ventileinsatz für RIGISVentile

Leistungsvermögen

Bittebeachten: Wie immer in Verbindung mit Ausrüstungen,die

einen Druckabfall im System veranlassen, kann es Gerauschen unter gewissen Durchuss/Druckbedin-

gungen bewirken. Um einen geräuscharmen Betrieb zu gewährleisten, soll der max. Druckabfall nie 30-35

kPa übersteigen.

Seite 24 Heizkörperthermostventile

Datenblatt Ventileinsatz für RIGISVentile

Konstruktion

1. Stopfbuchse

2. Ventiloberteil

3. Spindel

4. O-Ring

5. Klemmring

6. Plastring

1 2 3

Die Ersatzlösungfür RIGIS-Ventilebesteht aus Ventilein- satz und Fühlerelement RA 2990 /2992, welche separat zu bestellen sind.

Metalleinzelteil Ms 58, Messing

O-Ring EPDM

Ventilkegel

Druckstift und Ventilfeder Chrom/Stahl

Plastring ABS

Der Ventilkörper ist außen vernickelt.

NBR

Handrad/Fühler abnehmen. Ventileinsatz aufschrauben. Ventilkörperreinigen.

654

Neuen Ventileinsatz auf dem Ventil befestigen.

Einsatz festziehen (35 Nm +/- 10 %).

Spindel betätigen, um Funktion zu kontrollieren.

Heizkörperthermostventile Seite 25

Seite 26 Heizkörperthermostventile

Datenblatt

Dynamic Valve™ RA-DV

Druckunabhängiges, voreinstellbares Thermostatventil

Anwendung

RA-DV, Ausführung Durchgang RA-DV, Ausführung Eck

Qualität

Winkeleck rechts/ links

RA-DV

Druckunabhängige Thermostatventil RA-DV sind zum Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Sie eignen sich für alle thermostatischen Fühlerelemente mit einem Danfoss RA-Anschluss.

Die RA-DV-Thermostatventile werden zur Voreinstellung der maximalen Wassermenge mit einem Durchussbegrenzer eingebaut. Die Ventile sind mit einem maximalen Wasseruss von 25 – 135 l/Std. erhältlich.

Das RA-DV-Thermostatventil ist mit einem eingebauten Druckregler ausgestattet, der den Dierenzdruck auf einem Wert von 0,1 bar und damit die Wassermenge konstant hält.

RA-DV wird mit einer Schutzkappe geliefert, die zur manuellen Regulierung während der Bauphase dienen kann. Die Schutzkappe darf nicht als manuelle Absperrvorrichtung verwendet werden. Dafür

RA-DV werden, wie alle Danfoss Heizungsarmaturen, in Werken gefertigt, die vom BSI (British standard Institution) nach ISO 9000 und ISO 14001 geprüft und zertiziert wurden.

RA-DV UK (Axial)

sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden. Zur Dierenzierung von anderen Thermostatventile der Danfoss RA-Reihe sind die RA-DV-Ventile mit einer grünen Schutzkappe und Einstellring versehen.

RA-DV-Thermostatventil bestehen aus Messing und sind in vernickelter Ausführung lieferbar. Der Druckstift in der Stopfbuchse ist aus Chromstahl und sitzt in einem dauergeschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

Bei Verwendung eines Wasseraufbereitungssystems ist es besonders wichtig, dass die Dosierungsanweisungen des Herstellers strengstens eingehalten werden. Gemische mit Mineralöl sollten vermieden werden.

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Heizkörperthermostventile Seite 27

Datenblatt Dynamic Valve™ RA-DV – druckunabhängiges, voreinstellbares Thermostatventil

Anlagenprinzip

Anwendungsbeispiel 1: Horizontale Verteilung

Anwendungsbeispiel 2: Vertikale Verteilung

Bestellung

Ventiltyp Nennweite

RA-DV DN10 Rp 3/8 R 3/8 Eck 013G7721 RA-DV DN10 Rp 3/8 R 3/8 Durchgang 013G7722 RA-DV DN10 Rp 3/8 R 3/8 UK (Axial) 013G7709 RA-DV DN10 Rp 3/8 R 3/8 Winkel rechts 013 G7717 RA-DV DN10 Rp 3/8 R 3/8 Winkel links 013G7718 RA-DV DN15 Rp 1/2 R 1/2 Eck 013G7723

RA-DV DN15 Rp 1/2 R 1/2 Durchgang 013G7724

RA-DV DN15 Rp 1/2 Rp 1/2 UK (Axial) 013G7710 RA-DV DN15 Rp 1/2 Rp 1/2 Winkel rechts 013G7719 RA-DV DN15 Rp 1/2 Rp 1/2 Winkel links 013G7720 RA-DV DN20 Rp 3/4 Rp 3/4 Eck 013G7725 RA-DV DN20 Rp 3/4 Rp 3/4 Durchgang 013G7726 RA-DV DN20 Rp 3/4 Rp 3/4 Eck 013G7 715 RA-DV DN20 Rp 3/4 Rp 3/4 Durchgang 013G7716

Anschluss

Einlass Austritt

Design Bestell-Nr.

Zubehör Bestell-Nr.

Stopfbuchse 013G 0290 ∆P-Messgerät für die Pumpenoptimierung 013G7855 Einstellhilfe 013G7830 Ventileinsatz mit Regler 5 Stück 013G7831

Seite 28 Heizkörperthermostventile

Datenblatt Dynamic Valve™ RA-DV – druckunabhängiges, voreinstellbares Thermostatventil

Klemmverbinder* Rohrdimension Für Ventiltyp Bestell-Nr.

Für Aluminium-Verbundrohre (Alupex)

Für Kupfer- und Weichstahlrohre

* Weitere Informationen zu Danfoss Klemmverbindern erhalten Sie im Datenblatt „Klemmverbinder“.

16 x 2mm RA-DV 15 013G4176

10mm RA-DV 10 013G4100 12mm RA-DV 10 013G4102 10mm RA-DV 15 013 G4110 12mm RA-DV 15 013G4112 14 mm RA-DV 15 013G4114 15mm RA-DV 15 013G 4115

Technische Daten

Voreinstellung

Max. Betriebsdruck

10bar Max. Dierenzdruck 0,6bar Min. Dierenzdruck 0,1 bar Prüfdruck 16bar Max. Betriebstemperatur 95°C Voreinstellwert

• mit living Fühler & ABN

• mit RA 2000 Fühler

Betriebsdruck = statischer Druck + Dierenzdruck. Der angegebene max. Dierenzdruck gibt die Einsatzgrenzen für

eine optimale Regelung an.

Bei Einstellung N sind die Kv-Werte gemäß EN 215 bei XP = 2 K angegeben. D. h. geschlossenes Ventil bei einer Erhöhung

der Raumtemperatur um 2 °C. Bei geringeren Voreinstellungen vermindert sich XP für die angegebenen Kv-Werte bis auf 0,5 K beim Voreinstellungswert 1. Alle Werte sind für einen max. Durchuss bei einem Dierenzdruck von 0,1 bar angegeben.

Der Wert gibt die max. Durchussmenge bei vollem Hub, d.h. bei voll geönetem Ventil bei 0,1bar, an.

1 2 3 4 5 6 7 N

25 l/h 30 l/h 35 l/h 45 l/h 60 l/h 80 l/h 100 l/h 135 l/h 20 l/h 25 l/h 30 l/h 40 l/h 50 l/h 75 l/h 95 l/h 125 l/ h

Bei den Thermostatventilen des Typs RA-DV lassen sich die dimensionierten Einstellwerte ohne Spezialwerkzeug einfach und exakt einstellen (Standardein-stellung = N).

Die Voreinstellung kann stufenweise zwischen 1 und 7 gewählt werden:

• Entfernen von Schutzkappe/Fühlerelement.

• Einstellmarke suchen (in Achse zum

Heizkörper).

• Einstellring solange drehen, bis der erzielte

Voreinstellwert mit der Einstellmarkierung übereinstimmt.

Bei Einstellung N ist die Voreinstellung aufgehoben (Spülmöglichkeit). Diese Einstellung kann als Spülposition verwendet werden, falls das System bei Verschmutzung durchgespült werden muss.

Durch die Diebstahlsicherung des Fühlerelements wird ein Missbrauch der Voreinstellung verhindert.

Heizkörperthermostventile Seite 29

Datenblatt Dynamic Valve™ RA-DV – druckunabhängiges, voreinstellbares Thermostatventil

160

V [l/h]

1 2 3 4 5 6 7 8 9

Ausführung

Die Heizkörperthermostate bestehen aus je einem Fühlerelement der RA 2000/RAW-Serie und einem Thermostatventil RA-DV. Element und Thermostatventil sind getrennt zu bestellen.

Die Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden. Mit einem Ringschlüssel Nummer 17 gegenhalten und die Stopfbuchse mit dem Maulschlüssel Nummer 10 lösen.

1. Druckstift

2. Stopfbuchse

3. O-Ring

4. Einstellring

5. Dichtung

6. Rückholfeder

7. Thermostatventil

8. Durchussregler

9. Feder

10. Impuls

Materialien der wasserberührten Teile

Gehäuse und übrige Metallteile

Messing

Gehäuseoberäche vernickelt Durchussbegrenzer PPS O-Ring EPDM Ventilkegel NBR Druckstift und Feder Chromstahl Durchussregler Messing/EPDM

Kapazitäten

Max. Durchuss RA-DV

Voreinstellung

140

120

100

4 3 2 1

0 10 20 30 40 50 60 ΔP [kP

Dimensionierungsbeispiel

Wärmebedarf Q = 700 W 700W Abkühlung über Heizkörper (Spreizung) Δt = 20 °C

Wassermenge durch den Heizkörper

Min. Dierenzdruck für konstanten Durchuss 0,1bar Ventileinstellung* 2 (mit RA2000) 3 (mit RAW)

*Alternativ ist die Einstellung auch in der Tabelle „Technische Daten“ direkt ablesbar.

V =

700

20 x 1,16

= 30l/h

Seite 30 Heizkörperthermostventile

Datenblatt Dynamic Valve™ RA-DV – druckunabhängiges, voreinstellbares Thermostatventil

Abmessungen

RA-DV UK Axial/Fühler RA2990

Typ

Bestell-

Nr.

IS O 7-1

DN D d

L1L2L3L4L5L6L

Schlüsselweite

RA-DV 10 UK 013G770 9 10 Rp / R / - - 26 51 22 61 112 22 27 RA-DV 15 UK 013 G7710 15 Rp / R / - - 29 58 27 61 112 27 30

RA-DV Durchgangsventil/RA 2990 Fühler

Typ

RA-DV 10, Winkeleck rechts

RA-DV 10, Winkeleck links

RA-DV 15, Winkeleck rechts

RA-DV 15, Winkeleck links

Bestell-

Nr.

IS O 7-1

DN D d

L1L2L3L4L5L6L

013G7 717 10 Rp / R / - - 27 52 27 52 103 22 27

013G7718 10 Rp / R / - - 27 52 27 52 103 22 27

013G7719 15 Rp / R / - - 30 58 33 52 103 27 30

013G7720 15 Rp / R / - - 30 58 33 52 103 27 30

Schlüsselweite

Heizkörperthermostventile Seite 31

Datenblatt Dynamic Valve™ RA-DV – druckunabhängiges, voreinstellbares Thermostatventil

Abmessungen

L6 L5

RA-DV DN 20 Durchgangs- und Eckventil/Fühler RA 2990

Typ

RA-DV 10, Eck 013G77 21 10 Rp / R / - - 26 51 22 64 114 22 27 RA-DV 10, DG 013 G7722 10 Rp / R / 58 84 - - - - 102 22 27

RA-DV 15, Eck 013G7723 15 Rp / R / - - 29 57 26 66 117 27 30 RA-DV 15, DG 013G77 24 15 Rp / R / 65 94 - - - - 102 27 30 RA-DV 20 F, Eck* 013G7715 20 Rp / R / - - 30 63 26 66 117 32 37 RA-DV 20 F, DG* 013G7 716 20 Rp / R / 65 97 - - - - 103 32 37 RA-DV 20 D, Eck 013G77 25 20 Rp / R / - - 34 67 29 66 117 32 37 RA-DV 20 D, DG 013G7726 20 Rp / R / 74 107 - - - - 103 32 37

Bestell-

Nr.

IS O 7-1

DN D d

L1L2L3L4L5L6L

Schlüs-

selweite

1S2

* Kurze Baulänge

Achtung: Bei Verwendung eines RAW-Fühlerelements anstelle eines RA 2000 erhöht sich die Länge L7 um 12 m m.

Seite 32 Heizkörperthermostventile

Datenblatt

Mit Außengewinde in den

Voreinstellbare Ventilgehäuse

027027

KEYMARK zertiziert und geprüft nach EN215

Anwendung

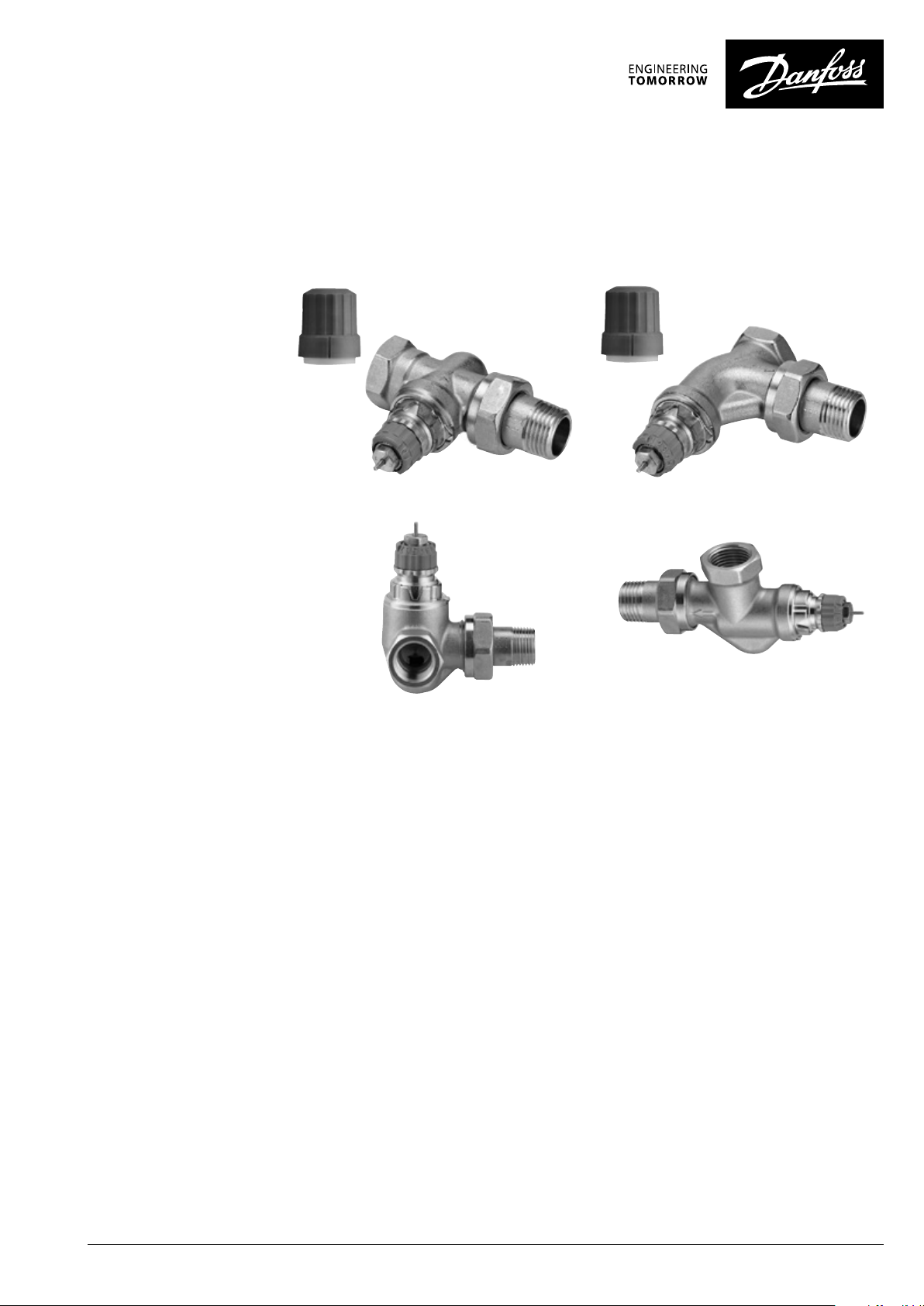

Durchgang Eck Winkeleck UK (Axialgehäuse) und UK (Axialgehäuse)

Typ RA-N für Pumpenwarmwasseranlagen

Mit Außengewinde in den Ausführungen DG, Eck, Winkeleck

Anlagenprinzip

Voreinstellbare Ventilgehäuse RA-N sind zum Einsatz in Zweirohr-Pumpenwarmwasseranlagen geeignet.

RA-N Ventilgehäuse sind in DN 10, 15, 20 und 25 in vernickelter Ausführung, als RA-NCX in DN 15 zusätzlich in verchromter Ausführung lieferbar.

RA-N passen zu Danfoss Fühlerelementen RA 2000, living eco®, living connect® und RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. RA-NCX in verchromter Ausführung lassen sich ebenfalls mit den Designfühlern RAX kombinieren.

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV).

Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Heizkörperthermostventile Seite 33

Datenblatt

Bestellung und Daten

Voreinstellbare Ventilgehäuse RA-N

Typ Bestell-Nr. Ausführung

013G0031 013G0032

RA-N 10

RA-N 15

RA-NCX 15

RA-N 20

3)4)

013G0151 013G0231 013G0232

013G0033 013G0034 013G0153 013G0233 013G0234

013G0115

013G0116

013G0117

013G4237 013G4238 013G4239 013G4240

013G0035 013G0036

013G0155

Eck Durchgang UK (Axial) Winkeleck rechts Winkeleck links

Eck, selbstdichtende Nippel Durchgang, selbstdichtende Nippel UK (Axial), selbstdichtende Nippel

Eck Durchgang Winkeleck rechts Winkeleck links

Eck Durchgang

UK (Axial)

Anschluss Einstellung, k

Eintritt

Austritt

Rp3/8 R 3/8

Rp1/2 R 1/2

1/2 R 1/2

3/4 R 3/4

0,04

0,10

0,17

-Werte mit RA 2000 Fühler, m3/h

1 2 3 4 5

0,09

0,14

0,21

0,09

0,09 0,09

0,16 0,16

0,25 0,25

0,16

0,15 0,16

0,23 0,24

0,28 0,29

0,25

0,22 0,25

0,30 0,33

0,34 0,40

0,23 0,32

0,28 0,36

0,36 0,44

0,37 0,52

0,27 0,38

0,33 0,43

0,42 0,56

0,41 0,60

1)2)

Mit

Stell-

antrieb

0,28 0,42

0,36 0,52

0,50 0,73

0,45 0,73

0,34 0,56

0,43 0,73

0,59 1,04

0,50 0,80

N(kvs)

0,65 0,65

0,90 0,90

1,40 1,40

1,00 1,00

RA-N 25

013G0037 013G0038

Eck Durchgang

1 R 1

0,10

0,16

0,23

0,10

0,16

0,24

0,30 0,33

Technische Daten Max.Betriebsdruck: 10 bar, Max. technischer Dierenzdruck 5): 0,6 bar, Prüfdruck 16 bar, Max. Wassertemperatur: 120 °C

Ausführungen mit Außengewinde für den Direktanschluss von Klemmverbindern

Typ Bestell-Nr. Ausführung Anlage Heizkörper

013G4201 Eck 013G4202 Durchgang 013G4203 UK (Axial) 013G4204 Winkeleck, Rechtsmontage 013G4205 Winkeleck, Linksmontage

RA-N 15

Technische Daten und Abmessungen entsprechen RA-N 15 mit Innengewinde

Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1 bar an. kv = V : √∆p. Die kvs-Werte geben V bei vollem Hub d.h. bei voll geönetem Ventil an.

Wenn das RAW-Fühlerelement/Ferneinstellelement verwendet wird, verringert sich der kv-Wert bei gleichbleibendem P-Band.

Der Ventileintritt ist vorbereitet für Klemmverbinder.

½ Gewindeanschluss mit Konusgeometrie nach DIN V 3838.

Der max. Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung

Typ

RA-N 10 0,24 0,46 0,65

RA-N 15 / RA-NCX 15 0,28 0,54 0,90

RA-N 20-25 0,48 0,72 1,40

kv bei Xp = 1 kv bei Xp = 2

stellt Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann durch Anwen-

dung eines Danfoss Dierenzdruckreglers reduziert werden.

0,36

0,42

0,44

0,56

G 3/4 R 1/2

0,50 0,73

0,59 1,04

1,40 1,40

Ersatzteile und Zubehör

O-Ring-Stopfbuchse für RA-N Ventile zur Auswechselung unter Druck, d.h. im Anlagenbetrieb

Blockierring zur Sicherung der Voreinstellung (Packung à 30 Stück) 013G0294

Seite 34 Heizkörperthermostventile

013G0290

Datenblatt

Voreinstellung

Voreinstellbare Ventilgehäuse RA-N

Voreinstellbereich

Einstellmarke

Kapazität

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug einfach und exakt einstellen:

- Bauschutzkappe bzw. Fühlerelement demontieren.

- Einstellring anheben.

- Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den gewünschten Einstellwert verdrehen.

- Die Einstellmarke zeigt immer exakt in Richtung Heizkörperanschluss.

- Einstellring einrasten lassen.

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Als P-Band eines Ventils wird die Änderung der Raumtemperatur bezeichnet, die erforderlich ist, um das Ventil von geschlossener Stellung auf die Stellung zu bewegen, die den gewünschten Volumenstrom (gemäß Dimensionierung) zulässt.

Messbedingungen für die Geräuschkurven: Prüfraum: ISO 3743 (L: 5,3 x b:4,9 x H: 2.6 m) Nachhallzeit: 1 Sekunde Grundschallpegel: L Heizkörper: DIN 4722, Typ 500/160

13-15 dB(A)

H x B: 550 x 1500 mm Mikrofonanbringung: 1,2 m vom Ventil Geräuschpegel: Angegeben als Schalldruckpegel L

dB(A).

Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden. Bei Einstellung N ist die Voreinstellung aufgehoben (Spülmöglichkeit). Einstellungen im schraert dargestellten Bereich sind zu vermeiden.

Durch die Diebstahlsicherung des Elements wird ein Missbrauch der Voreinstellung verhindert.

Wärmebedarf Q = 0,7 kW Abkühlung über Heizkörper ∆T = 20 °C

Wassermenge durch Heizkörper:

0,7 V = = 0,03 m

20 x 1,16

/h = 30 Liter/h

Druckabfall über dem Ventil: ∆p = 0,1 bar = 1 mWs Einstellung am Ventil: RA-N 10: 2 RA-N 15, RA-NCX 15: 2 RA-N 20/25: 1

Alternativ ist die Einstellung auch in Tabelle «Bestellung und Daten» direkt ablesbar:

V (m

/h)

√ ∆p (bar)

Heizkörperthermostventile Seite 35

Datenblatt

Kapazität

Voreinstellbare Ventilgehäuse RA-N

RA-N 10 Auslegungsdiagramm. Kapazität mit RA 2000 Fühler bei einem P-Band zwischen 0,5 K und 2 K.

Seite 36 Heizkörperthermostventile

Datenblatt

Kapazität

Voreinstellbare Ventilgehäuse RA-N

RA-N 15, RA-NCX 15

RA-N 15 Auslegungsdiagramm. Kapazität mit RA 2000 Fühler bei einem P-Band zwischen 0,5 K und 2 K.

Heizkörperthermostventile Seite 37

Datenblatt

Kapazität

Voreinstellbare Ventilgehäuse RA-N

RA-N 20 UK Auslegungsdiagramm. Kapazität mit RA 2000 Fühler bei einem P-Band zwischen 0,5 K und 2 K.

Seite 38 Heizkörperthermostventile

Datenblatt

Kapazität

Voreinstellbare Ventilgehäuse RA-N

RA-N 20 und 25 Auslegungsdiagramm. Kapazität mit RA 2000 Fühler bei einem P-Band zwischen 0,5 K und 2 K.

Heizkörperthermostventile Seite 39

Datenblatt

Konstruktion

1. Stopfbuchse

2. O-Ring

3. Druckstift

4. Dichtung Spindel

5. Rückholfeder

6. Einstellkulisse

7. Ventilgehäuse

8. Düse

Voreinstellbare Ventilgehäuse RA-N

Die Heizkörperthermostate bestehen aus je einem Fühlerelement der RA2000/RAW-Serie und einem Ventilgehäuse. Element und Ventilgehåuse sind getrennt zu bestellen.

Materialien der wasserberührten Teile

Einstellzylinder Spindel O-Ring Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Düse PP Gehäuse, übrige Metallteile Ms 58

PPS Ms, entzinkungsbeständig EPDM

Abmessungen

Element mit eingebautem Fühler. Gehäuse in Ausführung Durchgang.

Element mit Fernfühler. Gehäuse in Eckausführung.

Element mit eingebautem Fühler. Gehäuse in Ausführung UK.

Typ

Abmessungen

mit RA 2000 Füh-

lerelement

RA-N 10 10

RA-N 10 UK 10

RA-N 10 Winkeleck 10

RA-N 15 15

RA-N 15 UK 15

RA-N 15 Winkeleck 15

RA-N 20 20

RA-N 20 UK 20

RA-N 25 20

Mit RAW-Fühlerelement erhöht sich die Länge L 7 um 12 mm.

Typ

Abmessungen

mit RAX Fühler

RA-NCX 15 15

RA-NCX 15 Winkeleck

Anschluss

DN D d

3/8

R 3/8 60 85 27 52 22 47 96 22 27

3/8

R 3/8 59 108 26 51 22 22 27

3/8

R 3/8 96 27 52 27 22 27

1/2

R 1/2 67 95 30 58 26 47 96 27 30

1/2

R 1/2 60 109 29 57 27 27 30

1/2

R 1/2 96 30 58 33 27 30

3/4

R 3/4 74 106 34 66 29 52 101 32 37

3/4

R 3/4 61 110 34 66 30 32 37

Anschluss

DN D d

1/2

R 1/2 67 95 30 58 26 47 90 27 30

1/2

R 1/2 67 95 30 58 26 47 90 30 58 33 27 30

1L2L3L4L5L6L7L8L9L10

R 1 90 125 40 75 34 52 101 41 46

L1L2L3L4L5L6L7L8L9L

Winkeleck

Schlüs-

sel-

weite

S1S

Schlüs-

sel-

weite

S1S

Seite 40 Heizkörperthermostventile

Datenblatt X-tra CollectionTM – Basic Line-

Voreinstellbare Ventilgehäuse RA-NCX mit selbstdichtendendem Nippel, verchromt. Für Pumpenwarmwasseranlagen.

027027

KEYMARK zertiziert und geprüft nach EN215

Anwendung

Durchgang Eck Winkeleck

Die voreinstellbaren Ventilgehäuse RA-NCX haben eine glatte verchromte Oberäche und werden somit gestiegenen Designansprüchen gerecht.

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000, RAX und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215.

In Kombination mit Danfoss Fühlerelementen sind die Die Ventilghäuse sind mit selbstdichtenden Nippeln ausgestattet und in den Abmessungen und technischen Daten identisch mit den Standard-Ventilen Typ RA-N. Sie passen zu Danfoss Designfühlern RAX, den Fühlerele-

Ventile geeignet für Planungen nach DIN V 4701/10

und AP-Bereich ≤ 1K (EnEV).

Die O-Ring Stopfbuchse des Ventils kann unter

Anlagendruck ausgewechselt werden. menten RA 2000 und RAW sowie zu den neuen, elektronischen living eco und living connect Fühlerelementen.

Zur Vermeidung von Steinbildung und Korrosion sollte

die Zusammensetzung des Heizwassers der VDI RichtliRA-NCX sind zum Einsatz in Zweirohr-Pumpenwarm-

nie 2035 entsprechen. wasseranlagen geeignet. Einstellbereich: k

= 0,04-0,73 m3/h

Zu Dierenzierung von anderen Danfoss Ventilgehäusen sind die RA-N Gehäuse mit roten Bauschutzkappen versehen.

Bestellung und Daten

Typ Bestell-Nr. Ausführung Anschluss Einstellung, kv -Werte mit RA 2000 Fühler, m3/h

Eintritt Austritt Xp 1 2 3 4 5 6 7 N N(kvs)

013G4237 Eckform 013G4238 Durchgang Xp=1 0,04 0,09 0,15 0,22 0,28 0,33 0,36 0,43 0,90

RA-NCX 15

3)4)

013G4239 Winkeleck rechts Rp1/2 R1/2 Xp=2 0,04 0,09 0,16 0,25 0,36 0,43 0,52 0,73 0,90 013G4240 Winkeleck links

1) 2)

Mit

Stellantrieb

Technische Daten Max.Betriebsdruck: 10 bar, Max. technischer Dierenzdruck 5): 0,6 bar, Prüfdruck 16 bar, Max. Wassertemperatur: 120 °C

1) Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1 bar an. k

-Werte geben V bei vollem Hub d.h. bei voll geönetem Ventil an.

Die k

2) Wenn das RAW- oder RAX-Fühlerelement/Ferneinstellelement verwendet wird, verringert sich der k

RA-NCX 15 0,28 0,54 0,90

-Wert bei gleichbleibendem P-Band.

kv bei Xp = 1 kv bei Xp = 2

= V : √∆p.

Ersatzteile und Zubehör

3) Der Ventileintritt ist vorbereitet für Klemmverbinder.

4) 1/2" Gewindeanschluss mit Konusgeometrie nach DIN V 3838

5) Der max. Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuscharmen Betrieb zu gewährleisten, wird empfohlen immer eine Pumpe zu wählen, die nur den Druck zur Verfügung stellt, der benötigt wird, um die notwendige Wassermenge umzuwälzen. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

Stopfbuchse, auswechselbar unter Druck, z.B. im Anlagenbetrieb, Liefereinheit 10 Stück 013G0290 Fühlerelement RAS-D, Farbe Chrom, Einstellbereich 8-28 °C 013G5128 Fühler living design® RAX, Farbe Chrom, Einstellbereich 8-28 °C 013G6170

Heizkörperthermostventile Seite 41

Datenblatt Voreinstellbare Ventilgehäuse RA-NCX aus der X-tra CollectionTM -Basic Line-

Voreinstellung

Voreinstellbereich

Einstellmarke

Kapazität

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug einfach und exakt einstellen:

- Bauschutzkappe bzw. Fühlerelement demontieren

- Einstellring anheben

- Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den gewünschten Einstellwert verdrehen

- Die Einstellmarke zeigt immer exakt in Richtung Heizkörperanschluss.

- Einstellring einrasten lassen

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Messbedingungen für die Geräuschkurven:

Prüfraum: ISO 3743 (L: 5,3 × b:4,9 × H: 2.6 m) Nachhallzeit: 1 Sekunde Grundschallpegel: L Heizkörper: DIN 4722, Typ 500/160

13-15 dB(A)

H × B: 550 × 1500 mm Mikrofonanbringung: 1,2 m vom Ventil Geräuschpegel: Angegeben als Schalldruckpegel L

dB(A)

Durch die Diebstahlsicherung des Fühlerelementes wird ein Missbrauch der Voreinstellung verhindert.

Dimensionierungsbeispiel:

Wärmebedarf Q = 0,7 kW Abkühlung über Heizkörper ∆T = 20°C

Wassermenge durch Heizkörper:

0,7 V = = 0,03 m

20 × 1,16

/h = 30 Liter/h

Druckabfall über dem Ventil: ∆p = 0,1 bar = 1 mWs Einstellung am Ventil: 2,5

Alternativ ist die Einstellung auch in Tabelle «Bestellung und Daten» direkt ablesbar:

/h)

V (m

√ ∆p (bar)

Seite 42 Heizkörperthermostventile

Datenblatt Voreinstellbare Ventilgehäuse RA-NCX aus der X-tra CollectionTM -Basic Line-

Kapazität

RA-NCX 15

RA-NCX 15 Auslegungsdiagramm. Kapazität mit RA 2000 Fühler bei einem P-Band zwischen 0,5 K und 2K.

Konstruktion

1. Stopfbuchse

2. O-Ring

3. Druckstift

4. Dichtung Spindel

5. Rückholfeder

6. Einstellkulisse

7. Ventilgehäuse

8. Düse

Materialien der wasserberührten Teile

Einstellzylinder PPS Spindel Ms, entzinkungsbeständig O-Ring EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Düse PP Gehäuse, übrige Metallteile Ms 58

Die Heizkörperthermostate bestehen aus je einem Fühlerelement der RAX/RAW-Serie und einem Ventilgehäuse. Fühler und Ventilgehäuse sind getrennt zu bestellen.

Heizkörperthermostventile Seite 43

Datenblatt Voreinstellbare Ventilgehäuse RA-NCX aus der X-tra CollectionTM -Basic Line-

Abmessungen

Winkeleck Ventilgehäuse

RAX Fühler

L1 L2 L3 L4 L5 L6 L7 L8 L9 L10

+ Ventil, Baureihe D

DN D d

RA-NCX 15 15 Rp1/2 R1/2 67 95 30 58 26 47 90 27 30

RA-N 15 W.eck 15 Rp1/2 R1/2 90 30 58 33 27 30

Anschluss

S1 S

Schlüssel-

weite

Mit RAW-Fühlerelement erhöht sich die Länge L 7 um 18 mm. Mit RA2000-Fühlerelement erhöht sich die Länge L

um 2 mm.

Seite 44 Heizkörperthermostventile

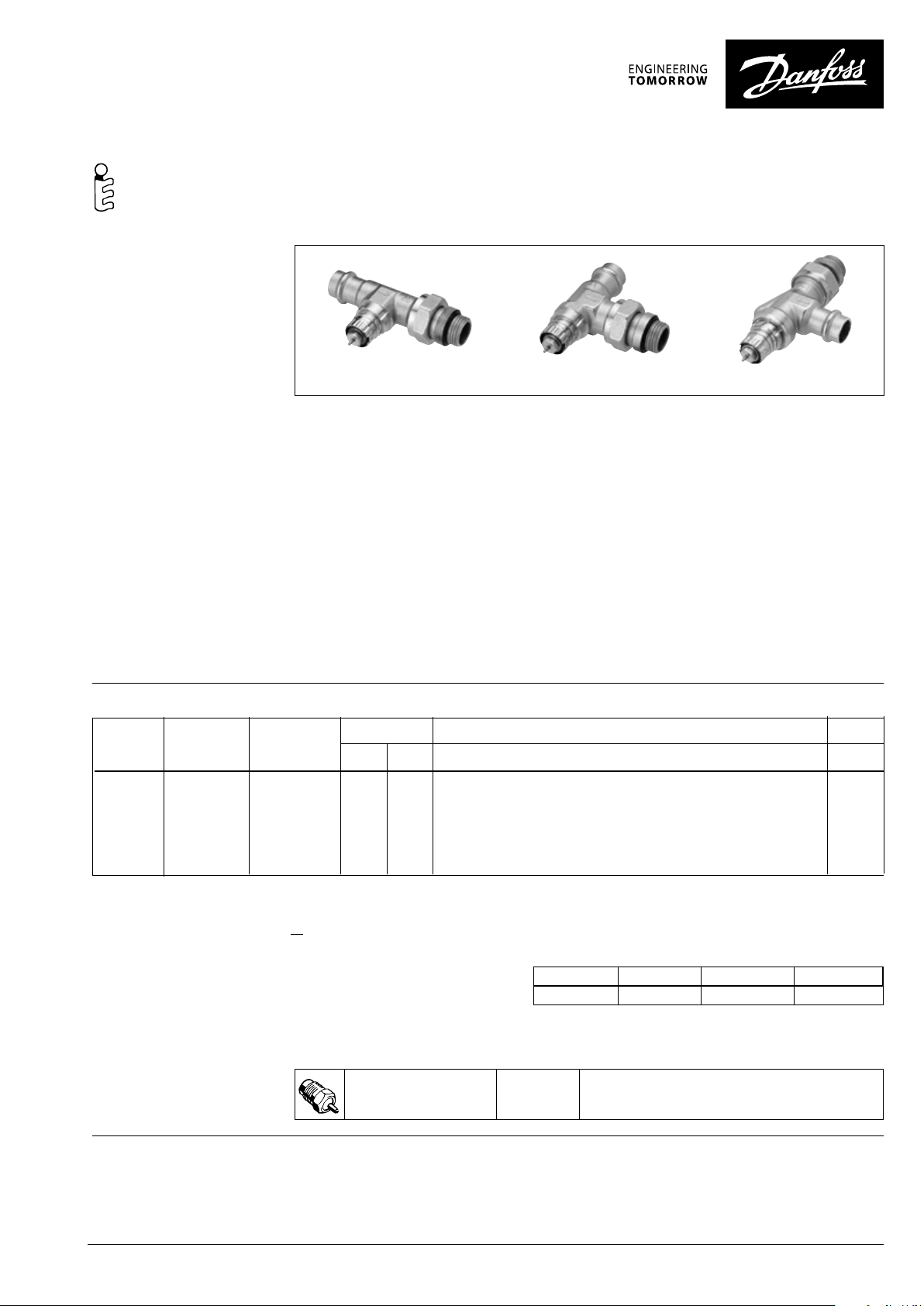

Datenblatt Ventilgehäuse Typ RA-N mit

Presst-Anschluss, selbstdichtend, für Pumpenwarmwasseranlagen

027027

KEYMARK zertiziert und geprüft nach EN215

Durchgang Eck Axial

Anwendung

Die Ventilgehäuse RA-N mit Presst-Anschluss sind für Anlagen mit Edelstahl-, Kupfer- und C-Stahlrohren geeignet. Die rohrseitige Anbindung lässt sich mit handelsüblichen Presswerkzeugen schnell und sicher durchführen, selbstdichtende Nippel vereinfachen die heizkörperseitige Anbindung.

Die Ventilghäuse aus entzinkungsbeständigem Messing sind in den Abmessungen und technischen Daten identisch mit den Standardventilen Typ RA-N in DN 15. Sie passen zu Danfoss Fühlerelementen RA 2000, RAW, living eco®, living connect® oder zu den neuen Designfühlern RAX.

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000 , RAX und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile geeignet für Planungen nach DIN V 4701/10, PAS 1027, DIN V 18599-5 und AP-Bereich ≤ 1K (EnEV). Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richt-

linie 2035 entsprechen. Voreinstellbare Ventilgehäuse Typ RA-N in DN 15 sind zum Einsatz in Zweirohr-Pumpenwarmwasseranlagen geeignet. Einstellbereich: 0,04-0,73 m

/h.

* Festlegung der Werkzeuge und Backen siehe Tabelle

Seite 38.

RA-N Ventilgehäuse mit Presstanschluss haben rote Bauschutzkappen.

Bestellung und Daten

Typ Bestell-Nr. Ausführung Anschluss Einstellung, kv -Werte mit RA 2000 Fühler, m3/h 1)

Eintritt Austritt Xp 1 2 3 4 5 6 7 N N(kvs)

013G3237 Eckform Xp=1 0,04 0,09 0,15 0,22 0,28 0,33 0,36 0,43 0,90

RA-N 15

013G3238 Durchgang Presst R1/2 Xp=2 0,04 0,09 0,16 0,25 0,36 0,43 0,52 0,73 0,90 013G3239 Axial (UK)

Mit

Stellantrieb

Technische Daten Max. Betriebsdruck: 10 bar, max. technischer Dierenzdruck2): 0,6 bar, Prüfdruck 10 bar, max. Wassertemperatur: 90 °C (MPA-geprüft)

1) Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1 bar an. k

-Werte geben V bei vollem Hub d.h. bei voll geönetem Ventil an.

Die k

2) Der max. Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuscharmen Betrieb zu gewährleisten, wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

= V : √∆p.

3) Der Ventileintritt ist vorbereitet für Presstting.

4) Wenn das RAW- oder RAX-Fühlerelement/Ferneinstellelement verwendet wird, verringert sich der kv-Wert bei gleichbleibendem P-Band.

kv bei Xp = 1 kv bei Xp = 2

RA-N 15 0,28 0,54 0,90

Ersatzteile und Zubehör

Die O-Ring-Stopfbuchse des Ventils kann unter Druck, d. h. im Anlagenbetrieb, ausgewechselt werden.

Stahl) oder der EN 10312 (geschweißte Rohre aus nichtrostendem Stahl) entsprechen und eine Mindeststärke von 1 mm aufweisen. Die in den Presst-Ventilen eingesetzten 0-Ringe entsprechen der EN 681.

Zertizierungen

Stopfbuchse 013G0290

Danfoss Presst-Ventile sind geprüft gemäß EN 215. Die mit Danfoss Presst-Ventilen eingesetzten Rohre müssen der EN 1057 (nahtlose Rundrohre aus Kupfer), der bzw. EN 10305-2 bzw. der EN 10305-3 (geschweisste dünnwandige Präzisionsstahlrohre aus unlegiertem

Heizkörperthermostventile Seite 45

Datenblatt

Voreinstellung

Voreinstellbare Ventilgehäuse RA-N mit Presstanschluss

Voreinstellbereich

Einstellmarke

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug einfach und exakt einstellen:

- Bauschutzkappe bzw. Fühlerelement demontieren

- Einstellring anheben

- Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den gewünschten Einstellwert verdrehen

- Die Einstellmarke zeigt immer exakt in Richtung Heizkörperanschluss.

- Einstellring einrasten lassen

Presssystem Rohrarten

Verwendbar sind Kupfer-, C-Stahlrohre und Edelstahlrohre, die der EN 1057, EN 10305-2 oder EN 10305-3 bzw. der EN 10312 entsprechen. Eine Mindestrohrstärke von 1 mm sollte nicht unterschritten werden.

Kupferrohre:

Außendurchmesser und Rohrstärke entsprechend der EN 1057, Tabelle 3. Die Minimumhärte der Rohre ist R 290, was bedeutet, dass nur Kupferrohre in geraden Rohrlängen kompatibel sind. Es ist keine interne Verstärkung der Rohre notwendig.

C-Stahl Systemrohre

Geschweisste dünnwändige Präzisionsstahlrohre aus unlegiertem Stahl E195 (RSt 34-2), Werkst. Nr. 1.0034 oder E235, Werkst. Nr. 1.0308 nach EN 10305-2 oder EN 10305-3 in Zustand +A (geglüht) oder +N (normalgeglüht). Nicht im Betrieb bendliche Heizsysteme sind vollständig zu befüllen oder vollständig zu entleeren und zu trocknen, um Korrosion durch Wasser und Sauerstozu verhindern. Zwischenstände sind zu vermeiden, denn teilentleerte oder auch teilbefüllte Anlagen sind erhöhter Korrosionsgefahr ausgesetzt.

Edelstahlrohre: Außendurchmesser und Rohrstärke entsprechend der EN 10312, Tabelle 2 für Serie 2 Stahlrohre

Kompatibilität

Die Pressstellen der Danfoss Presst-Ventile wurden für bestimmte, handelsübliche Press-Werkzeuge und Pressbacken entwickelt. Zusatzkosten für Spezialwerkzeug fallen in der Regel nicht an. Die verwendbaren Presswerkzeuge und Pressbacken entnehmen Sie bitte der Tabelle. Die Eignung nicht genannter Pressbacken und Presswerkzeuge sind beim jeweiligen Hersteller/Anbieter zu erfragen.

Verwendbare Presswerkzeuge

Die eingesetzten Pressbacken und Presswerkzeuge müssen entsprechend den Spezikationen der jeweiligen Hersteller(Anbieter eingesetzt / gewartet und der Pressvorgang überprüft werden. Danfoss fordert eine Mindestpresskraft von 30 kN.

Durch die Diebstahlsicherung des Fühlerlementes wird ein Missbrauch der Voreinstellung verhindert.

Wenn der Pressvorgang gestartet wird, muss sichergestellt sein, dass der Vorgang nicht durch das Presswerkzeug gestoppt werden kann bzw. das Werkzeug erst entfernt werden kann, wenn der Pressvorgang korrekt durchgeführt ist. Die Überprüfung des korrekten Pressvorgangs erfolgt entsprechend den Spezikationen der Werkzeug- und Systemhersteller.

Passende Presswerkzeuge:

- Geberit Mapress PWH 75, EFP2, ECO1/ACO1, EFP3, AFP3, ACO 3

- Klauke: UAP2, UNP2, UP2EL-14

- Novopress AFP 101

- REMS Power-Press E, Power-Press 2000, Power-Press (ACC), Akku-Press (ACC)

- Rothenberger ROMAX Pressliner, ROMAX Pressliner ECO, ROMAX AC ECO,

- SANHA ECO201, ACO201, ACO3, ECO301

- Viega PT3-EH, PT3-AH, Picco, Typ 2

Verwendbare Pressbacken:

Geberit Mapress Pressbacken15 mm (90532) Klauke KSP3 M15 mm, KSP4 V 15 mm Novopress M15 REMS V15 (570115), M15 (570110), SA15

(570935) RIGID PreoPress 15 mm (16958) Rothenberger SV 15 mm (1.5212X), M 15 mm (1.5102X) SANHA Standard, 15 mm (1692015, 1695815) Viega PT2 15 mm (Modell 2299.9, Typ 461 898)

Zusätzlich zur Dichtheitsprüfung sollten Sie sich an jedem Pressanschluss davon überzeugen, dass dieser auch verpresst wurde. Danfoss Pressventile verfügen über keine denierte Undichtigkeit im nicht verpressten Zustand!

Seite 46 Heizkörperthermostventile

Datenblatt

Montage

Voreinstellbare Ventilgehäuse RA-N mit Presstanschluss

9. 10.

11.

Heizkörperthermostventile Seite 47

Datenblatt

Datenblatt Voreinstellbare Ventilgehäuse RA-N mit Presstanschluss

Kapazität

RA-N 15 Auslegungsdiagramm. Kapazität mit RA 2000 Fühler bei einem P-Band zwischen 0,5 K und 2K.

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Dimensionierungsbeispiel:

Wärmebedarf Q = 0,7 kW Abkühlung über Heizkörper ∆T = 20°C

Wassermenge durch Heizkörper:

0,7 V = = 0,03 m

20 x 1,16

/h = 30 Liter/h

Druckabfall über dem Ventil: ∆p = 0,1 bar = 1 mWs Einstellung am Ventil: 2,5

Messbedingungen für die Geräuschkurven:

Prüfraum: ISO 3743 (L: 5,3 x b:4,9 x H: 2.6 m) Nachhallzeit: 1 Sekunde Grundschallpegel: L Heizkörper: DIN 4722, Typ 500/160

13-15 dB(A)

Alternativ ist die Einstellung auch in Tabelle «Bestellung und Daten» direkt ablesbar:

H x B: 550 x 1500 mm Mikrofonanbringung: 1,2 m vom Ventil Geräuschpegel: Angegeben als Schalldruckpegel L

dB(A)

V (m

/h)

√ ∆p (bar)

Seite 48 Heizkörperthermostventile

Datenblatt

Datenblatt Voreinstellbare Ventilgehäuse RA-N mit Presstanschluss

Konstruktion

1. Stopfbuchse

2. O-Ring

3. Druckstift

4. Dichtung, Spindel

5. Rückholfeder

6. Einstellkulisse

7. Ventilgehäuse

8. Überwurfmutter

9. Nippel

10. Presstanschluss

Abmessungen

ISO 7/1 - R1/2”

SW 30

SW 24

28 29

G3/4 - ISO 228/1

Materialien der wasserberührten Teile

Einstellzylinder PPS Gehäuse, Spindel Ms, entzinkungsbeständig O-Ring EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Düse PP Übrige Metallteile Ms 58

Die Heizkörperthermostate bestehen aus je einem Fühlerelement der RA2000/RAX/RAW-Serie und einem Ventilgehäuse. Fühler und Ventilgehåuse sind getrennt zu bestellen.

ISO 7/1 - R1/2”

SW24

Haftungsübernahme

Abmessungen mit RA 2990 oder RAX Fühlerelement.

SW 24

109

Mit RAW-Fühlerelement erhöht sich die Gesamtlänge um 12 mm.

Die mit dem ZVSHK abgeschlossene Haftungsübernahmevereinbarung für die Produktbereiche Danfoss Heizkörperventile, Danfoss Strangregler und Danfoss Heizkörperarmaturen schließt auch die Danfoss Ventilgehäuse mit Presst- Anschlüssen mit ein. Diese Vereinbarung bietet dem SHK- Betrieb eine zusätzliche Sicherheit für den Gewährleistungsfall.

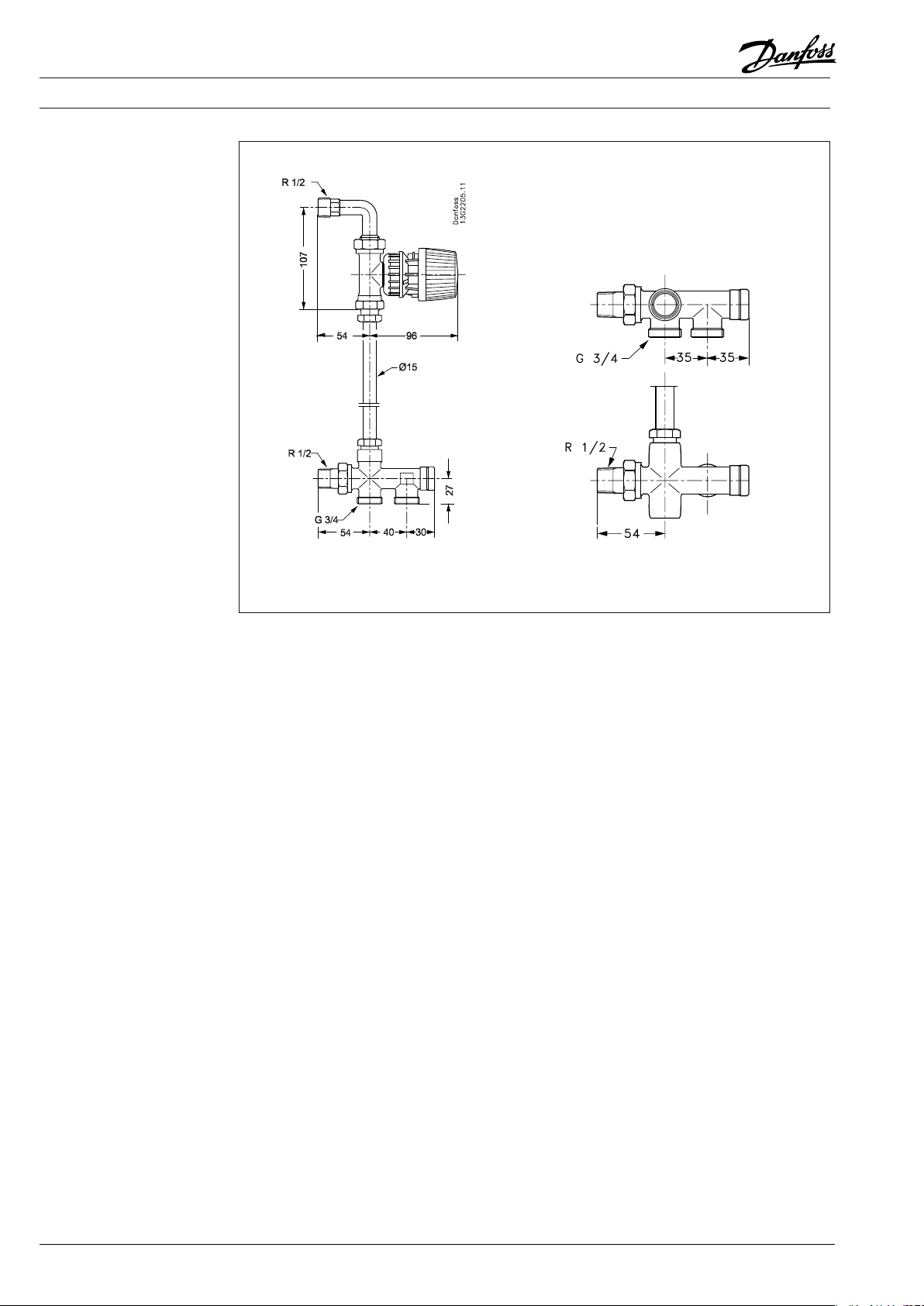

Heizkörperthermostventile Seite 49

Seite 50 Heizkörperthermostventile

Datenblatt Ventilgehäuse für den Einbau

in den Rücklauf Typ RA-UR und RA-FN

Anwendung

RA-UR Durchgang RA-UR Eck RA-UR UK RA-FN Durchgang RA-FN Eck

Die Ventilgehäuse passen zu Danfoss Fühlerelementen RA 2000, living eco®, living connect® und RAW sowie den thermischen Stellantrieben Typ TWA.

Die Ventilgehäuse sind vernickelt lieferbar. Zur Dierenzierung von anderen Danfoss Ventilgehäusen sind die RA-UR Ventile mit einer gelben und die RA-FN Ventilgehäuse mit einer grauen Bauschutzkappe versehen.

Die technischen Daten für alle Ventilgehäuse in Kombination mit RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind RA-UR und RA-FN Ventilgehäuse geeignet für Planungen nach DIN V 4701/10 und AP Bereich ≤ 1K (EnEV).

Die O-Ring-Stopfbuchse der Ventile kann unter Anlagendruck ausgewechselt werden.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

RA-FN und RA-UR wird im Rücklauf montiert und eignet sich daher als Austauschventil für bereits installierte Rücklauftemperaturbegrenzer oder für den Einbau bei vertauschtem Vor- und Rücklauf.

Werden Heizkörper mit vertauschtem Vor- und Rücklauf betrieben, können Heizkörper-Minderleistungen auftreten

RA-UR/RA-FN

Anlagenprinzip

Ein Durchussrichtungspfeil auf dem Gehäuse kennzeichnet die Fließrichtung.

Einbau als Austauschventil für installierte Rücklauftemperaturbegrenzer

Einbau bei vertauschtem Vor- und Rücklauf

Heizkörperthermostventile Seite 51

Datenblatt

Datenblatt Ventilgehäuse RA-UR /FN für den Einbau in den Rücklauf

Bestellung und Daten

Ventilgehäuse Typ RA-UR für den Rücklauf, mit Voreinstellung

0,20 0,24

1)2)

0,24 0,31

1)2)

Typ Bestell-Nr. Ausführung

RA-UR 103)

RA-UR 15

013G3299 013G3298 013G3297

013G3229 013G3228

Eck Durchgang UK (Axial)

Eck Durchgang

Anschluss Einstellung, k

Eintritt

Rp3/8 R 3/8

Rp1/2 R 1/2

Austritt

1 2 3 4 5 6 7 N N(kvs)

0,02

=1 =2

0,03

-Werte mit RA 2000 Fühler, m3/h

0,03 0,03

0,06 0,06

0,10 0,11

0,16 0,18

Ventilgehäuse Typ RA-FN für den Rücklauf, ohne Voreinstellung

Typ Bestell-Nr. Ausführung

RA-FN 15

013G3227 013G3226

Eck Durchgang

Anschluss Einstellung, k

Eintritt

Austritt

1/2 R 1/2 0,22 0,43 0,57 0,73 0,90

0,5 1,0 1,5 2,0 N (kvs)

-Werte mit RA 2000 Fühler, m3/h

Technische Daten: Max.Betriebsdruck: 10 bar, Max. technischer Dierenzdruck4): 0,6 bar, Prüfdruck: 16 bar, Max. Wassertemperatur: 120 °C

Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druck-

abfall (∆p) durch das Ventil von 1 bar an. kv = V : √∆p.

Die kvs-Werte geben V bei vollem Hub d.h. bei voll geönetem Ventil an.

Wenn das RAW-Fühlerelement/Ferneinstellelement verwendet wird, verringert sich der kv-Wert bei gleichbleibendem P-Band.

Der Ventilaustritt ist nicht mit Klemmverbinder kompatibel.

Typ

RA-FN 15 RA-UR 10-15

bei Xp = 1 kv bei Xp = 2 k

0,43 0,56 0,65 0,24 0,39 0,53

über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

0,30 0,47

Mit Stell-

antrieb

0,53 0,53

Mit Stell-

antrieb

Ersatzteile und Zubehör

Kapazität

Produkt

Stopfbuchse

Liefereinheit Bestell-Nr.

10 Stück 013G0290

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Als P-Band eines Ventils wird die Änderung der Raumtemperatur bezeichnet, die erforderlich ist, um das Ventil von geschlossener Stellung in die Stellung zu bewegen, die den gewünschten Volumenstrom (gemäß Dimensionierung) zulässt.

Messbedingungen für die Geräuschkurven:

Prüfraum: ISO 3743 (L: 5,3 x b:4,9 x H: 2.6 m) Nachhallzeit: 1 Sekunde Grundschallpegel: Lp 13-15 dB(A) Heizkörper: DIN 4722, Typ 500/160 H x B: 550 x 1500 mm Mikrofonanbringung: 1,2 m vom Ventil Geräuschpegel: Angegeben als Schalldruckpegel Lp dB(A)

Die O-Ring-Stopfbuchse des Ventils kann unter Druck d. h. bei Anlagenbetrieb ausgewechselt werden.

Dimensionierungsbeispiel:

Wärmebedarf Q = 0,7 kW Abkühlung über Heizkörper ∆T = 20 °C Wassermenge durch Heizkörper:

0,7 V = = 0,03 m

20 x 1,16

/h = 30 Liter/h

Druckabfall über dem Ventil: ∆p = 0,1 bar = 1 mWs Einstellung am Ventil: RA-UR: 4,5 Alternativ ist die Einstellung auch in Tabelle «Bestellung und Daten» direkt ablesbar:

V (m

/h)

√ ∆p (bar)

Seite 52 Heizkörperthermostventile

Datenblatt

Datenblatt Ventilgehäuse RA-UR /FN für den Einbau in den Rücklauf

Kapazitäten

RA-UR Auslegungsdiagramm. Kapazitäten mit RA 2000 Fühlerelementen bei einem P-Band zwischen 0,5 K und 2 K.

RA-FN Auslegungsdiagramm. Kapazitäten mit RA 2000 Fühlerelementen bei einem P-Band zwischen 0,5 K und 2 K.

Heizkörperthermostventile Seite 53

Datenblatt

Ventilgehäuse RA-UR/FN für den Einbau in den Rücklauf

Voreinstellung RA-UR

Konstruktion

1. Stopfbuchse

2. O-Ring

3. Druckstift

4. Dichtung

5. Rückholfeder

6. Einstellkulisse

7. Ventilgehäuse

8. Düse

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug einfach und exakt einstellen:

- Bauschutzkappe bzw. Fühlerelement demontieren.

- Einstellring anheben.

- Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den gewünschten Einstellwert verdrehen.

RA-UR

Voreinstellbereich

Einstellmarke

- Die Einstellmarke zeigt immer exakt in Richtung Heizkörperanschluss.

- Einstellring einrasten lassen.

RA-FN

Abmessungen

Die Heizkörperthermostate bestehen aus je einem

Materialien der wasserberührten Teile

Fühlerelement der RA2000/RAW-Serie und einem Ventilgehäuse. Element und Ventilgehåuse sind getrennt zu bestellen.

Ausführung Durchgang

Ausführung UK

Einstellzylinder PPS O-Ring EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Ventilgehäuse und übrige Metallteile Ms 58 Düse PP

Ausführung Eck

Typ

Abmessungen mit RA 2000 Fühlerelement

RA-UR 10 10 Rp 3/8 R 3/8 60 85 28 53 27 47 96 22 27

RA-UR 10 UK 10 R

RA-UR 15 15 R

RA-FN 15 15 R

Mit RAW Fühlerelement erhöht sich die Länge L7 um 12 mm.

Anschluss

DN D d

Schlüssel-

1L2L3L4L5L6L7L8L9L10

3/8 R 3/8 47 96 28 53 27 22 27

1/2 R 1/2 67 95 28 53 27 47 96 22 27

1/2 R 1/2 67 95 30 58 26 47 96 27 30

weite

S1S

Seite 54 Heizkörperthermostventile

Datenblatt

Anwendung

X-tra Collection

-Premium LineVentilgehäuse und Fühlerelemente Danfoss Link™ für Designheizkörper und Handtuchwärmekörper

Verschraubung Thermostatventil Montage im Vorlauf Montage im Rücklauf

Bestellnummern

Das Danfoss Design-Ventilprogramm wurde speziell für optisch anspruchsvolle Designheizkörper und Handtuchwärmekörper konzipiert.

Durch die Winkeleck-Form ergibt sich eine heizkörpernahe Fühlermontage. Ein Temperatureinuss auf den Fühler wird durch die Rücklaufmontage vermieden. Durch die spezielle Montageart am Heizkörper wird eine Beschädigung der hochwertigen Oberäche durch Werkzeug ausgeschlossen. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der DIN-Richtlinie 2035 entsprechen.

Im Set, bestehend aus Ventilgehäuse RA-URX, Verschraubung RLV-X und living design® Fühler RAX, sind die Armaturen in den Farben Chrom, Edelstahl gebürstet und RAL 9016 (Verkehrsweiß).

Beschreibung Chrom

RAX Fühlerelement RA-URX Ventilgehäuse für Rechtsmontage RLV-X Verschraubung für Linksmontage

RAX Fühlerelement RA-URX Ventilgehäuse für Linksmontage RLV-X Verschraubung für Rechtsmontage

013G4003 013G4009 013G4007 —

013G4004 013G4010 013G4008 —

Das Fühlerelement RAX ist im Einzelbezug außerdem in und RAL 9005 (Tiefschwarz) erhältlich.

Dienen Bad-und Designheizkörper als zusätzliche Wärmequelle, etwa zu einer Fußbodenheizung/ -temperierung, ist es sinnvoll und auch zulässig, nicht die Raumtemperatur, sondern die Rücklauftemperatur des Heizkörpers zu regeln. In diesem Fall kann das Ventilgehäuse RA-URX mit einem Rücklauftemperaturbegrenzer-Fühler RTX ausgestattet werden. Dies bietet den Vorteil, dass der Heizkörper auch bei Erreichen der eingestellten Raumtemperatur warm bleibt. RTX ist in den Farben Chrom, Edelstahl gebürstet und RAL 9016 lieferbar.

Edelstahl

gebürstet

Verkehrsweiß

RAL 9016

Schwarz

RAL 9005

RAX Fühlerelement

RTX Rücklauftemperaturbegrenzer

Voreinstellbares Ventilgehäuse für den Rücklauf. RA-URX für Rechtsmontage

Voreinstellbares Ventilgehäuse für den Rücklauf. RA-URX für Linksmontage

Verschraubung RLV-X für Rechtsmontage

Verschraubung RLV-X für Linksmontage

013G6170 013G6171 013G6070 013G6075

013G6190 013G6191 013G6090 —

013G4030 013G4060 013G4050 —

013G4031 013G4061 013G4051 —

013G4032 013G4062 013G4052 —

013G4033 013G4063 013G4053 —

ACHTUNG: RA-URX Ventile müssen in den Rücklauf eingebaut werden.

Heizkörperthermostventile Seite 55

Datenblatt Ventilgehäuse und Fühlerelemente aus der X-tra CollectionTM -Premium Line-

Technische Daten

Typ Ausführung

Anschluss k

Heizkörper Anlage 1 2 3 4 5 6 7 N N(kvs)

-Werte [m3/h] mit RAX oder RTX Thermostatkopf bei Einstellung1)

RA-URX

Typ Ausführung

RLV-X

Rücklaufthermostatventil links oder rechts montiert

Vorlaufverschraubung links oder rechts montiert

Maximaler Betriebsdruck: 10 bar, maximaler Dierenzdruck

Die kv-Werte geben den Volumenstrom (V) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1 bar an.

kv = V : √ ∆p. Bei Einstellung N sind die kv-Werte gemäß EN 215-1 bei

R ½ R ½ 0.03 0.06 0.13 0.17 0.23 0.27 0.29 0.34 0.44

Anschluss k

Heizkörper Anlage 0,25 0,5 1 1,5 2 5 k

R ½ R ½ 0.18 0.36 0.47 0.52 0.58 0.58 0.60

: 0,6 bar, Prüfdruck: 16 bar, maximale Medientemperatur: 120 °C.

Xp = 2 K angegeben. Bei kleineren Voreinstellungen vermindert sich Xp für die angegebenen kv-Werte bis auf 0,5 K bei dem Voreinstellungswert 1. Der kvs -Wert gibt den Volumenstrom V bei vollem Hub d.h. bei voll geönetem Ventil an.

Kapazitäten

-Werte [m3/h] bei Anzahl von Umdrehungen

Der maximale Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung stellt.

Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

Leistung mit RA-URX, RLV-CX und RAX Fühlerelement bei einem P-Band zwischen 0,5 und 2 K.

Dimensionierungsbeispiel

Wärmebedarf 0,7 KW Temperaturspreizung: ∆t 20 K Wassermenge durch den Heizkörper

Erforderlicher k Druckabfall über dem Ventil von 0,1 bar.

-Wert / Voreinstellung bei einem

0,7 V = = 0,03 m

20 × 1,16

Seite 56 Heizkörperthermostventile

V (m

/h)

√∆p (bar)

/h = 30 l/h

0,03

0,10

√

0,09 m3/h ∼ Voreinstellung von 2,5

Datenblatt Ventilgehäuse und Fühlerelemente aus der X-tra CollectionTM -Premium Line-

Voreinstellung

Konstruktion

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug exakt einstellen:

1 2 3 4 5

RA-URX

1. Bauschutzkappe

2. Stopfbuchse

3. Druckstift

4. Rückholfeder

5. Einstellkulisse

6. Heizkörperanschluss mit O-Ring

7. Inbus-Schraube

8. Ventilgehäuse

- Bauschutzkappe bzw. Fühlerelement abnehmen

- Einstellring anheben

- Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den gewünschten Wert verdrehen

- Die Einstellmarke zeigt immer nach vorne.

- Einstellring einrasten lassen

Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden. Bei Einstellung N ist die Voreinstellung aufgehoben (Spülmöglichkeit).

6 7 8

RLV-X

1. Heizkörperanschluss mit O-Ring

2. Inbus-Schraube

3. Ventilgehäuse

4. Absperrkegel

5. Führung

6. Abdeckkappe

1 2 3 4 5 6

Ersatzteile und Zubehör

Temperatureinstellung

Werkstoe der wasserberührten Teile

Einstellkulisse PPS Spindel Ms, entzinkungsbeständig O-Ringe EPDM Ventilkegel NBR Ventilkörper Ms 58

Ventilgehäuse und Verschraubung sind so aufgebaut, dass im montierten Zustand keine werkzeugberührten Teile mehr sichtbar sind. Die Ventilgehäuse werden auf den zuvor montierten selbstdichtenden Nippel im Heizkörper gesteckt und mit einer Edelstahlschraube befestigt. Alle Verbindungen haben O-Ring-Abdichtungen. Die Verschraubung ist absperrbar und entleerbar.

Beschreibung Bestell Nr. Stopfbuchse für RA-URX-Ventil 013G0290 Stopfbuchse für RTX Rücklauftemperaturbegrenzer 013G5742 Füll und Entleerungsarmatur 003L0152 O-Ring-Set, bestehend aus fünf O-Ringen 013G4149

10 14 18 22 26 30 °C

* I II III IIII >I

RAX

RTX

8 12 16 20 24 28 °C

= Frostschutzsicherung

I< 1 2 3 4 >I

10 20 30 40 50 60 °C

Schließtemperaturen

Bei Einstellung "0" besteht keine Frostschutzsicherung.

Heizkörperthermostventile Seite 57

Datenblatt Ventilgehäuse und Fühlerelemente aus der X-tra CollectionTM -Premium Line-

Installation/Montage

Das Rücklaufthermostatventil und die Vorlaufverschraubung sind optisch aufeinander abgestimmt. Die gelbe Ventilkappe kann zeitweilig zur Önung und Schließung des Ventils benutzt werden. Die Vorlaufverschraubung hat eine Absperr- und Entleervorrichtung (1).

Alle O-Ringe sind EPDM-Ringe, bei denen kein Mineralöl bzw. Fett verwendet werden darf.

Der Fühler wird mit einem 2 mm Inbus (2), der jedem Fühler beigepackt ist, befestigt.

Wenn das Ventilgehäuse RA-URX mit dem RTX bestückt wird, muss die im RA-URX vorhandene Stopfbuchse gegen die im Lieferumfang von RTX enthaltene Stopfbuchse (3) ausgetauscht werden. Dies ist notwendig, um eine optimale Wärmeübertragung vom Heizmedium auf das Fühlerelement zu gewährleisten.

M 10

Für die Vebindung der Armaturen mit dem Rohrsystem ist ein Anschluss-Set, bestehend aus 2 Cu-Rohren (12 mm) mit einseitigem 1/2"-Außengewinde und 2 Klemmverbindern mit 1/2" Außengewinde (12 mm) sowie 2 Stützhülsen erhältlich (siehe auch Seite 19).

Absperren, Befüllen und Entleeren

Abmessungen

Rücklaufthermostatventil schließen (evtl. Handrad), Heizungsvorlauf mit 6 mm Inbusschlüssel absperren.

RLV -X Vorlaufverschraubung

SW 22

RA-URX Rücklaufthermostatventil

Entleeradapter auf RLV-X schrauben und Heizkörper entleeren.

RAX Fühlerelement und RTX Rücklauftemperaturbegrenzer

Ø12 cu

1/2”

Anschluss-Set inkl. 2 Stützhülsen fürX-tra Collection

Seite 58 Heizkörperthermostventile

Datenblatt X-tra CollectionTM -Premium Line-

Anschlussarmaturen-Sets VHX für Design- und Handtuchwärmekörper

Anwendung

Bestellung

Zubehör

VHX-Duo mit Bodenanschluss

Das VHX-Armaturenset aus der X-tra Collection wurde speziell für optisch anspruchsvolle Design- und Handtuchwärmekörper mit ½"-Anschluss entwickelt.

Die VHX-Serie wird in zwei Varianten angeboten: VHX-Duo eignet sich für Heizkörper mit 50 mm Anschlussabstand, die VHX-Mono Ausführung ist ein Lanzenventil für Zweirohrsysteme. Zum VHX-Set gehört ein RAX-Fühler zur Raumtemperaturregelung. Alternativ kann VHX auch mit einem Rücklauftemperaturbegrenzer RTX zur Regelung der

Beschreibung Farbe

VHX-Duo im Set mit einem RAX Fühlerelement zur Regelung der Raumtemperatur

VHX-Mono (Lanzenventil) im Set mit einem RAX Fühlerelement zur Regelung der Raumtemperatur

Beschreibung Farbe Bestell-Nr.

Rücklauftemperturbegrenzer RTX, mit VHX zur Regelung der Heizkörpertemperatur kombinierbar

Heizkörpertemperatur kombiniert werden. Das Regelventil der VHX sitzt im Rücklauf.

Merkmale der VHX:

• FreiwählbarePositiondesFühlerelements,rechtsoder

links an der Armatur

• VersionenfürWand-oderBodenanschluss

• Absperrbar

• ZweiverschiedeneFarbvarianten,passendzu

modernen Bad-Heizkörpern

• MitE-Heizstaberweiterbar

Chrom 013G4276 013G4279

RAL 9016 013G4278 013G4281

Chrom 013G4282 013G4285

RAL 9016 013G4284 013G4287

VHX-Mono mit Wandanschluss

Bestell-Nr.

Durchgang

Chrom 013G6190

RAL 9016 013G6090

Bestell-Nr.

Eck

Sonstiges Zubehör: Bestell-Nr.

Heizstab – 40 cm – 150 W – 1,2 m Kabel mit Schukostecker Heizstab – 47 cm – 300 W – 1,2 m w/ Kabel mit Schukostecker Heizstab – 70 cm – 600 W – 1,2 m w/ Kabel mit Schukostecker Verschraubung für Heizstab O-Ring-Set, bestehend aus drei 0-Ringen für VHS-Mono (Eck) und zwei 0-Ringen für

VHK-Duo (Eck) O-Ring-Set für VHX-Duo in Ausführung Durchgang, bestehend aus vier 0-Ringen 013G4180 O-Ring-Set für VHK Mono in Ausführung Durchgang, bestehend aus vier 0-Ringen 013G4181

¹⁾ Elektronische Heizstäbe entsprechend der UNEL 47168/68-CEE (7) xvll.

Die Leistung des E-Heizstabs darf max. die halbe Nennwärmeleistung des Heizkörpers betragen.

Nur bei VHX-Duo in Eckausführung einsetzbar.

1)2)3)

013G4167 013G4168 013G4169 013G4166

013G4179

Heizkörperthermostventile Seite 59

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra CollectionTM -Premium Line-

Technische Daten

Kapazitäten

Typ

VHX- Duo

VHX- Mono 0,12 0,15 0,20 0,25 0,30 0,34 0,38 0,40 0,45

Heiz-

körper

Anlage

G ½ A G ½

1 2 3 4 5 6 7 N N(k

0,12 0,15 0,20 0,25 0,30 0,36 0,42 0,49 0,56

Maximaler Betriebsdruck: 10 bar, maximaler Dierenzdruck

Anschluss³) k

Die kv-Werte geben den Volumenstrom (V) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1 bar an. kv = V : √ ∆p. Bei Einstellung N sind die kv-Werte

gemäß EN 215-1 bei Xp = 2 K angegeben. Bei kleineren

Voreinstellungen vermindert sich Xp für die angege-

benen kv-Werte bis auf 0,5 K bei dem Voreinstellungs

wert 1. Der kvs-Wert gibt den Volumenstrom V bei vollem Hub d.h. bei voll geönetem Ventil an.

-Werte [m3/h] mit RAX Fühler bei Einstellung

: 0,6 bar, Prüfdruck: 16 bar, maximale Medientemperatur: 120°C

Der maximale Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um eine geräuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann durch

Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

³) Anschlussmaße in Anlehnung an DIN V 3838

VHX- Duo (Voreinstellung)

)

VHX- Mono (Voreinstellung)

(V)

(V) (l/h)

Seite 60 Heizkörperthermostventile

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra CollectionTM -Premium Line-

Temperatureinstellung

Voreinstellung

Montage

RAX Fühlerelement

0 = Nullabsperrung

(kein Frostschutz)

* = Frostschutzsicherung

VHX- Duo Bodenanschluss

Fühlerelement wahlweise rechts oder links montierbar. Rücklaufanschluss immer auf der Fühlerseite.

xp = 0K

xp = 2K

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug exakt einstellen:

Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden:

• Bauschutzkappebzw.Fühlerelementabnehmen

• EinstellringgegendenUhrzeigersinndrehen,bisberechneter

Voreinstellwert mit der Einstellung übereinstimmt.

Bei Einstellung N ist die Voreinstellung aufgehoben (Spülmöglichkeit).

8 12 16 20 24 28 °C

0 * I II III IIII >I

10 14 18 22 26 30 °C

VHX- Mono Bodenanschluss

Fühlerelement wahlweise rechts oder links montierbar. Rücklaufanschluss immer auf der Fühlerseite.

VHX- Duo Wandanschluss

Fühlerelement wahlweise rechts oder links montierbar. Rücklaufanschluss immer auf der Fühlerseite.

RAX Fühlerelement

Zur Dirketmontage auf das Ventilgehäuse (passender 2 mm Inbus beiliegend)

VHX- Mono Wandanschluss

Fühlerelement wahlweise rechts oder links montierbar. Rücklaufanschluss immer auf der Fühlerseite.

RTX Rücklauftemperaturbegrenzer

Stopfbuchse auf dem Ventilgehäuse muss gegen die im Lieferumfang von RTX enthaltene Stopfbuchse ausgetauscht werden.

Heizkörperthermostventile Seite 61

Datenblatt Anschlussarmaturen-Sets VHX aus der X-tra CollectionTM -Premium Line-

Elektro-Heizstab

Abmessungen

Der Danfoss Elektro-Heizstab kann bei der VHX-DUO in Eckausführung durch die Armatur in den Heizkörper geschraubt werden. Mit dem Zubehör 013G4166 kann ein Standard-Heizstab (Fremdfabrikat) in die VHX-Duo integriert werden.

Bei den Varianten VHX-Duo/Durchgang und VHX-Mono kann ein Standard-Heizstab direkt in den Heizkörper montiert werden.

Beispiele: Montage des Elektro-Heizstabes

Danfoss Standard Standard

VHX- Duo mit Bodenanschluss VHX- Duo mit Wandanschluss

VHX- Mono mit Bodenanschluss VHX- Mono mit Wandanschluss

Seite 62 Heizkörperthermostventile

Datenblatt

EN 215 -1

HD 1215-2

Anwendung

Ventilgehäuse Typ RA-FN für Pumpenwarmwasseranlagen

Durchgangform Eckform UK-Modell

Die Ventilgehäuse passen zu Danfoss Fühlerelementen RA 2000 sowie den thermischen Stellantrieben Typ ABN.

Ventilgehäuse Typ RA-FN sind mit fester Kapazitätsbegrenzung versehen. Sie sind für Zwei-

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000 Fühler entsprechen den Anforderungen der Euronorm EN 215-1.

Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

rohr-Pumpenwarmwasseranlagen geeignet.

Zur Vermeidung von Steinbildung und Korrosion Die Abmessungen der Ventilgehäuse RA-FN entsprechen der Euronorm HD 1215-2.

sollte die Zusammensetzung des Heizwassers der

VDI Richtlinie 2035 entsprechen.

Zu Differenzierung von anderen Danfoss Ventilgehäusen sind die Bauschutzkappen mit grauen Einstellschrauben versehen.

Anlagenprinzip

Bestellung und Daten

1) 4)

kv-Wert

Typ Bestell-Nr. Ausführung Betrieb Diff.

RA-FN 10 013G0022 DG R

RA-FN 15 013G0024 DG

RA-FN 20 013G0026 DG R

RA-FN 25 R

013G0021 Eck

013G0141 UK 013G0023 Eck

013G0143 UK 10 0,6 16 120 013G0025 Eck

013G0145 UK 013G0025 Eck

013G0026 DG

Anschluß ISO 7-1

Eintritt Austritt 0.5 1.0 1.5 2.0 k

3/8 R 3/8 0,17 0,34 0,47 0,56 0,65

1/2 R 1/2 0,22 0,43 0,57 0,73 0,90

3/4 R 3/4

1/1 R 1/1 0,30 0,58 0,83 1,04 1,40

(m3/h bei ∆p = 1 bar)

P-Band (K)

0,30 0,58 0,83 1,04 1,40

0,25 0,50 0,67 0,80 1,00

Max. Druck Max.

bar bar bar °C

Test temp.

Vorlauf-

1) Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druckabfall

(∆p) durch das Ventil von 1 bar an. k

-Werte geben V bei vollem Hub d.h. bei voll geöffnetem Ventil an.

Die k

2) Der max. Differenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuscharmen Betrieb zu gewährleisten wird empfohlen immer eine Pumpe zu wählen, die nur den Druck zur Verfügung stellt, der benötigt wird, um die notwendige Wassermenge umzuwälzen. Erfahrungsgemäß genügt in den meisten Anlagen ein Differenzdruck über den Ventilen von 0,1-0,3 bar. Der Differenzdruck kann durch Anwendung eines Danfoss Differenzdruckreglers reduziert werden.

= øV: √∆p.

3) Der Ventileintritt ist vorbereitet für Klemmverbinder.

4) Wenn dasFerneinstellelement verwendet wird, vergrößert sich das P-Band um den Faktor 1,5. Herstellerangabe nach EN 215.

RA-FN 10 0,46 0 ,65 RA-FN 15 0,54 0 ,90 RA-FN 20UK 0,58 1,00 RA-FN 20-25 0,72 1,40

kv bei Xp = 2K k

Heizkörperthermostventile Seite 63

Datenblatt

Kapazitäten

Ventilgehäuse RA-FN

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Aufgrund der guten Regeleigenschaften von RA 2000 wird aus Energieeinsparungsgründen (kleine Raumtemperaturveränderungen) empfohlen, die Ventile für ein P-Band zwischen 0,5 und 2 K zu dimensionieren.

Seite 64 Heizkörperthermostventile

Datenblatt

Kapazitäten

Ventilgehäuse RA-FN

Heizkörperthermostventile Seite 65

Datenblatt Ventilgehäuse RA-FN

Konstruktion

1. Trykstift

2. O-Ring Stopfbuchse

3. Einstellkulisse

4. Ventilkegel

5. Ventilgehäuse

6. Düse

Abmessungen

RA-FN

Element mit eingebautem Fühler Durchgang-Gehäuse

Die Heizkörperthermostate bestehen aus je einem Fühlerelement der RA2000-Serie und einem Ventilgehäuse. Element und Ventilgehåuse sind getrennt zu bestellen.

Materialien der wasserberührten Teile

Ventilgehäuse und übrige Metallteile Ms 58 O-Ring EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Federschale Zinnbronze Düse PP

Element mit eingebautem Fühler UK-Modell Gehäuse

Element mit Fernfühler Eckform-Gehäuse

Typ

RA-FN 10 10 Rp3/8 R3/8 60 85 27 52 22 47 96 22 27 RA-FN 10 UK 10 R RA-FN 15 15 R RA-FN 15 UK 15 R RA-FN 20 20 R RA-FN 20 UK 20 R RA-FN 25 25 R

Anschluß

DN D d

3/8 R3/8 59 108 26 51 22 22 27

1/2 R1/2 67 95 30 58 26 47 96 27 30

1/2 R1/2 60 109 29 57 27 27 30

3/4 R3/4 74 106 34 66 29 52 101 32 37

3/4 R3/4 61 110 34 66 30 32 37

1 R 1 90 125 40 75 34 52 101 41 46

L1L2L3L4L5L6L7L8L9L

Schlüssel-

weite

S1S

Seite 66 Heizkörperthermostventile

Datenblatt Ventilgehäuse Typ RA-G

für große Wassermengen oder in reitende Einrohranordnung

Anwendung

Anlagenprinzip

Ausführung Durchgang Ausführung Eck

Die Ventilgehäuse passen zu Danfoss Fühlerelementen RA 2000, living eco®, living connect® und RAW sowie den thermischen Stellantrieben Typ TWA.

Die Ventilgehäuse RA-G haben große kv-Werte und sind für den Einsatz in konventionellen Einrohr-Heizungsanlagen bestimmt.

Auch zur Umrüstung einer horizontalen Einrohranlage mit "reitender" Heizkörperanordnung von Handabsperrventilen auf Thermostatventile eignet sich die Kombination RA-G mit RA -Fühlerelementen.

Die Bauschutzkappen haben ein graues Handrad.

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA-Fühler entsprechen den Anforderungen der Euronorm EN 215.

Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Bestellung und Daten

Typ Bestell-Nr.

Ausfüh-

rung

Anschluss ISO 7-1 k

Eintritt Austritt 0,5 1,0 1,5 2,0 k

RA-G 15

RA-G 20

RA-G 25

Die kv-Werte geben die Strömungsmenge (V) in m3/h bei

013G1676 013G1675

013G1678 013G1677

013G1680 013G1679

einem Druckabfall (∆p) durch das Ventil von 1 bar an. kv = V : √∆p. Die kvs-Werte geben V bei vollem Hub d.h. bei voll geönetem Ventil an.

Wenn der RAW-Fühler/Ferneinstellelement verwendet wird, vergrö ßert

Eck DG

1/2 R 1/2

3/4 R 3/4

1 R 1

sich das P-Band um den Faktor 1,6. Herstellerangabe nach EN 215.

Ersatzteile und Zubehör

Produkt Liefereinheit Bestell-Nr.

Stopfbuchse 10 Stück 013G0290

0,54 0,51

0,57 0,54

0,59 0,57

1) 2)

-Wer te

[m3/h] P-Band [K]

1,07 0,94

1,11 1,07

1,27 1,16

1,61 1,35

1,16 1,61

1,77 1,71

Der max. Dierenzdruck gibt die Einsatzgrenzen an. Um einen ge-

2,06 1,63

2,20 2,06

2,41 2,27

4,30 2,30

5,01 3,81

5,50 4,58

Max. Druck

Betrieb Di.

[bar] [bar] [bar] [°C]

0,2

0,16

räuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,1 bar. Der Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden.

Die O-Ring-Stopfbuchse des Ventils kann unter Druck, d.h. im Anlagenbetrieb, ausgewechselt werden.

Vorlauf-

Test

temp.

25 120

Max.

Heizkörperthermostventile Seite 67

Datenblatt

Kapazitäten

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Aufgrund der guten Regeleigenschaften von RA 2000 und RAW wird aus Energieeinsparungsgründen empfohlen, die Ventile für ein P-Band zwischen 0,5 und 2 K zu dimensionieren.

Ventilgehäuse RA-G

Durchgang

Eck

Ventilkapazitäten in Kombination mit thermostatischem Element RA-2000

Seite 68 Heizkörperthermostventile

Durchgang

Eck

Datenblatt

Ventilgehäuse RA-G

Kapazitäten

Durchgang

Eck

Konstruktion

Ventilkapazitäten in Kombination mit thermostatischem Element RA-2000

1. Stopfbuchse

2. O-Ring

3. Ventilplatte

4. Ventilsitz

5. Druckstift

6. Ventilfeder

7. Spindel

8. Ventilgehäuse

9. Überwurfmutter

10. Nippel

Die Heizkörperthermostate bestehen aus je einem Fühlerelement der RA2000/RAW-Serie und einem Ventilgehäuse. Element und Ventilgehåuse sind getrennt zu bestellen.

Materialien der wasserberührten Teile

Ventilgehäuse und übrige Metallteile Ms 58 O-Ring EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Federschale Zinnbronze

Heizkörperthermostventile Seite 69

Datenblatt

Abmessungen

Ventilgehäuse RA-G

Typ e

Connection ISO 7-1

Anschluss

DN D d

Spanner

Schlüsselweite

RA-G 15 15 Rp ½ R½ 68 96 30 58 27 52 103 27 30 RA-G 20 20 Rp ¾ R ¾ 74 106 34 66 30 54 103 32 37 RA-G 25 25 Rp 1 R 1 90 126 42 78 34 57 106 41 46

Seite 70 Heizkörperthermostventile

Datenblatt Sitzventile RAV, VMT

Anwendung / Beschreibung

Die Sitzventile RAV und VMT regeln zusammen mit den thermostatischen Elementen RAV, RAVV, RAVI, RAVK und den Thermostellantrieben ABV und ABN Heizungs- und Lüftungsanlagen.

Durchgangsausführung Eckausführung

RAV -/8

2-Wege Messingventil in Eck- und Durchgangsausführungen DN 10, 15, 20, 25 Abmessungen nach DIN 3841

-Max. Differenzdruck: ........................ 0,8 bar

-Max. Arbeitsdruck: ............................. 10 bar

-Max. Prüfdruck: .................................16 bar

-Max. Medientemperatur:................... 120 °C

:.......................................... 1,2 -3,1 m3/h

-k

Mit Verschraubung

VMT -/8

2-Wege MessingventilinDurchgangsausführungen DN 15, 20, 25 mit Klemmringverschraubungfür Kupfer- und Kunststoffrohre

-Max. Differenzdruck: ........................ 0,8 bar

-Max. Arbeitsdruck: ............................. 10 bar

-Max. Prüfdruck: .................................16 bar

-Max. Medientemperatur:................... 120 °C

:.......................................... 1,5 -3,1 m3/h

-k

RAV -/2

2-Wege MessingventilinEck- und Durchgangsausführungen DN 15, 20, 25 Abmessungen nach DIN 3841

-Max. Differenzdruck: ........................ 0,2 bar

-Max. Arbeitsdruck: ............................. 10 bar

-Max. Prüfdruck: .................................16 bar

-Max. Medientemperatur:................... 120 °C

:.......................................... 2,8 -8,0 m3/h

-k

Mit Verschraubung

VMT -/2

2-Wege MessingventilinDurchgangsausführungen DN 15, 20, 25 mit Klemmringverschraubungfür Kupfer- und Kunststoffrohre

-Max. Differenzdruck: ........................0,2 bar

-Max. Arbeitsdruck: ............................. 10 bar

-Max. Prüfdruck: .................................16 bar

-Max. Medientemperatur: ................... 120 °C

:.......................................... 2,8 -8,0 m3/h

-k

Heizkörperthermostventile Seite 71

Technische Datenund

Datenblatt Sitzventile RAV, VMT

Bestellnummern

Typ Ausführung kvs-Wert Bestell-Nr.

RAV 10/8 Eck Rp3/8 R3/8 1,2 m3/h 013U0011

RAV 10/8 Durchgang Rp3/8 R3/8 1,2 m3/h 013U0012

RAV 15/8 Eck Rp1/2 R1/2 1,5 m3/h 013U0016

RAV 15/8 Durchgang Rp1/2 R1/2 1,5 m3/h 013U0017

RAV 20/8 Eck Rp3/4 R3/4 2,3 m3/h 013U0021

RAV 20/8 Durchgang Rp3/4 R3/4 2,3 m3/h 013U0022

RAV 25/8 Eck Rp1R13,1 m3/h 013U0026

RAV 25/8 Durchgang Rp1R13,1 m3/h 013U0027

RAV 15/2 Eck Rp1/2 R1/2 2,8 m3/h 013U0216

RAV 15/2 Durchgang Rp1/2 R1/2 2,8 m3/h 013U0217

RAV 20/2 Eck Rp3/4 R3/4 5,0 m3/h 013U0221

RAV 20/2 Durchgang Rp3/4 R3/4 5,0 m3/h 013U0222

RAV 25/2 Eck Rp1R18,0 m3/h 013U0226

RAV 25/2 Durchgang Rp1R18,0 m3/h 013U0227

Anschluss, ISO 7/1

Eingang Ausgang

Typ Ausführung kvs-Wert Bestell-Nr.

Anschluss, ISO228/1

EingangAusgang VMT 15/8 Durchgang G3/4 AG3/4 A1,5 m3/h 065F0115 VMT 20/8 DurchgangG1A G1A2,3 m3/h 065F0120

VMT 25/8 Durchgang G11/4 AG11/4 A3,1 m3/h 065F0125

VMT 15/2 Durchgang G3/4 AG3/4 A2,8 m3/h 065F0114

VMT 20/2 DurchgangG1A G1A5,0 m3/h 065F0119

VMT 25/2 Durchgang G11/4 AG11/4 A8,0 m

/h 065F0124

Zubehör

Typ Bestell-Nr.

Kupferrohr-

fittings

∅ 15 × 1 013G4125

VMT 15 ∅ 16 × 1 013G4126

∅ 18 × 1 013G4128

VMT20

∅ 18 × 1 013U0134

∅ 22 × 1 013U0135

VMT25 ∅ 28 × 1 013U0140

Typ Bestell-Nr.

VMT 15

Kunststoff-

rohrfittings

∅ 16 × 2 013G3106

∅ 18 × 2 013G3108

Lieferung in Kartons mit je 10 Stck.

Ersatzteile

Typ Bezeichnung Bestell-Nr.

RAV/VMT Stopfbuchse 065F0006

Lieferung in Kartons mit je 10 Stck.

Werkstoffe derwasserberührten Teile

Wentilgehäuse: MS 58, vernickelt,

W-Nr. 2.0402 Ventilkegel: NBRGummi Druckstift: 18/8 Stahl, W-Nr. 1.4401 O-Ring: EPDM-Gummi

Seite 72 Heizkörperthermostventile

Datenblatt

Sitzventile RAV, VMT

Auslegung

Die richtige Ventilgröße

Von der Durchflussmenge und dem Differenzdruck ausgehend wird die richtige Ventilgröße ermittelt.

Beispiel

Durchflussmenge: 0,6 m3/h Differenzdruck: 0,12 bar

Bei einer Durchflussmenge von 0,6 m

/h und einem Differenzdruck von 0,12 bar ist der erforderlichek Danach wird ein Ventil mit diesem k

-Wert 1,75 (siehe Diagramm).

-Wert

ermittelt. Es ergibt sich, dass RAV 20/8 oder VMT 20/8 mit einem k

-Wert von 2,3 m3/h am

besten geeignet ist.

Heizkörperthermostventile Seite 73

Abmessungen

Datenblatt Sitzventile RAV, VMT

RAV RAV

DN Typ RAV +Typ

Dd2L

L5S

H(mm)

ISO 7/1 ISO 7/1 mm mm mm mm mm mm mm RAVV RAVI ABV ABN RAVK

10 RAV 10/8 Rp3/8 R3/8 59 85 26 52 22 22 27 93 103 111 86 103

15 RAV15/8 Rp1/2 R1/2 66 95 29 58 26 27 30 93 103 111 86 103

20 RAV 20/8 Rp3/4 R3/4 74 106 34 66 29 32 37 93 103 111 86 103

25 RAV 25/8 Rp1R190125 40 75 34 41 46 106 116 124 99 116

15 RAV 15/2 Rp1/2 R1/2 66 95 29 58 26 27 30 97 107 115 90 107

20 RAV20/2 Rp3/4 R3/4 74 106 34 66 29 32 37 100 110 118 93 110

25 RAV25/2 R

1R190125 40 75 34 41 46 106 116 124 117 116

VMT

DN Typ VMT +Typ

abL

SH(mm)

mm ISO 228/1 mm mm mm RAVV RAVI ABV ABN RAVK

15 VMT 15/8 ∅ 15/∅ 16/∅ 18 G3/4 A66105 30 93 103 111 86 103

20 VMT 20/8 ∅ 18/∅ 22 G1A 74 123 37 93 103 111 86 103

25 VMT25/8 ∅ 28 G11/4 A90146 45 106 116 124 99 116

15 VMT15/2 ∅ 15/ ∅ 16/∅ 18 G3/4 A66105 30 97 107 115 107

20 VMT 20/2 ∅ 18/∅ 22 G1A 74 123 37 100 110 118 110

25 VMT 25/2 ∅ 28 G11/4 A90146 45 106 116 124 116

Seite 74 Heizkörperthermostventile

Datenblatt

Anwendung

Universal-Anschlussarmatur Typ VHS für Zweirohrsysteme. Mit integriertem, voreinstellbarem Ventil, absperrbar, Anschlussmöglichkeit für Füll- und Entleerungsarmatur

Ausführung Durchgang Ausführung Eck

Die Universal-Anschlussarmatur VHS ist für Heizkörper mit einem unteren Anschluss von 50 mm einsetzbar, z.B. für Bad- und Designheizkörper. VHS* für Zweirohrsysteme kann mit den RA-, RAX-, RAW-, living eco®-, living connect®- und RAW-Fühlern, den Ferneinstell-elementen oder den elektrischen Stellantrieben TWA kombiniert werden.

In Kombination mit Danfoss Fühlerelementen sind VHS Ventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV). VHS-UR kann alternativ auch in Verbindung mit einem RTX als Rücklauftemperaturbegrenzer eingesetzt werden.

Die Armatur mit integriertem, voreinstellbarem Ventil und Anschlussverschraubungen mit entleerbarer Absperrung ist schnell und einfach zu installieren.

Als Zubehör ist eine Füll- und Entleerungsarmatur lieferbar. Der Anschluss an Kupfer-, Weichstahl-, AluVerbund- und VPE-Kunststorohre erfolgt mit Danfoss Klemmverbindern.

Um eine optisch saubere Anbindung am Heizkörper zu ermöglichen, sind Kunststo-Abdeckungen in den Farben Chrom und RAL 9016 (Verkehrsweiß) erhältlich. Die Ausführung RAL 9016 ist nasslackierbar.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.

Abdeckung

Anlagenprinzip

Bestellung und Daten

0,20 0,23

1)2)

0,24 0,30

Typ Bestell-Nr. Ausführung

Anschluss Einstellung, k

HK Anlage X

013G4741

VHS-UN 15

VHS-UR 15* 013G4689 Eck R ½" G ¾ A

013G4742

013G4743 013G4744

Eck

Durchgang

Eck

Durchgang

R ½"

G ¾ "A

G ¾"

-Werte mit RA 2000 Fühler, m3/h

1234567NN(kvs)

3)4)

Xp=1 X

0,02

0,03

0,06

0,11

0,16

0,03

0,06

0,12

0,17

* Für umgekehrte Fließrichtung Technische Daten: Max. Betriebsdruck: 10 bar, Max. technischer Dierenzdruck 5): 0,6 bar, Prüfdruck 16 bar, Max. Wassertemperatur: 120 °C

Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druck abfall (∆p) durch das Ventil von 1 bar an. kv = V : √∆p. Die kvs-Werte geben V bei vollem Hub d.h. bei voll geönetem Ventil an.

Wenn das RAW-Fühlerelement/Ferneinstellelement verwendet

wird, verringert sich der kv-Wert bei gleichbleibendem P-Band.

Typ kv bei Xp = 1 kv bei Xp = 2 k VHS-UN 15 0,24 0,39 0,57

Der Ventileintritt ist vorbereitet für Klemmverbinder.

Gehäuse G 3/4 Gewindeanschluss mit Konusgeometrie nach DIN V 3838.

Der max. Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung

der notwendigen Wassermenge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenz-

druck über den Ventilen von 0,05-0,2 bar. Der Dierenzdruck kann

durch Anwendung eines Danfoss Dierenzdruckreglers reduziert

werden.

0,31 0,47

Mit Stell-

antrieb

0,57 0,57

Heizkörperthermostventile Seite 75

Datenblatt Anschlussarmatur Typ VHS

Voreinstellung

Kapazität

Kapazitäten

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug einfach und exakt einstellen:

• Bauschutzkappe bzw. Fühlerelement demontieren.

• Einstellring anheben.

• Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den berechneten Einstellwert drehen.

• Einstellring einrasten lassen.

Die Einstellmarke zeigt immer exakt in Richtung Heizkörperanschluss.

Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden. Bei Einstellung N ist die Voreinstellung aufgehoben (Spülmöglichkeit und Inbetriebnahmestellung).

VHS hat einen Kapazitätsbereich, der an die heute üblichen Heizkörperleistungen angepasst ist.

Dimensionierungsbeispiel:

Wärmebedarf Q = 0,7 kW Temperaturspreizung ∆T = 20 K Volumenstrom durch Heizkörper:

0,7

20 x 1,16

= 0,03 m3/h = 30 l/h

Durch Verwendung der Diebstahlsicherung am Fühlerelement wird ein Missbrauch der Voreinstellung verhindert.

Erforderlicher k Druckabfall über dem Ventil von 0,1 bar:

kv=

Voreinstellung: 3,5

-Wert / Voreinstellung bei einem

(m3/h)

√∆p (bar) √0,1

0,03

= 0,095 m

Kapazitäten mit RA 2000 Fühlerelementen bei einem P-Band zwischen 0,5 K und 2 K.

Seite 76 Heizkörperthermostventile

Datenblatt Anschlussarmatur Typ VHS für Zweirohrsysteme

Entleerung der Heizkörper

A B C

Hinweis: Der statische Druck darf 10 bar nicht überschreiten.

Konstruktion

Wenn die Anlage unter Druck steht, muss das Fühlerelement sicherheitshalber vorübergehend durch ein Spezial-Handversteller (Bestell-Nr. 013G3300) ersetzt werden. Zur Entleerung wird zunächst die Abdeckkappe der Armatur abgeschraubt und der Rücklauf abgesperrt (A).

Nach Aufschrauben der Entleerungsarmatur kann diese durch Linksdrehung des Sechskants geönet werden (B). Das im Heizkörper vorhandene Vorlauf-Steigrohr kann durch Lösen der Innensechskantschraube (C) ebenfalls entleert werden. Die mitgelieferte Schlauchtülle ist nach allen Seiten frei drehbar.

1. Heizkörper

2. Dichtkonus

3. Voreinstellbarer Ventileinsatz, Typ RA-UN

4. Stopfbuchse

5. Entleerungsschraube für Steigrohr

6. Absperrung /Entleerung für Rücklauf

7. Anschlussnippel (selbstdichtend)

8. Flachdichtung



VHS-UR (umgekehrte Fließrichtung) VHS-UN (DG)

Abmessungen

Materialien der wasserberührten Teile

Ventilgehäuse und übrige Metallteile Ms 58 O-Ringe EPDM

VHS-UN (Eck)

VHS Durchgang, 1/2 und 3/4" Heizkörperanschluss

Abdeckungen sind schraert dargestellt.

VHS Eckausführung, 1/2 und 3/4" Heizkörperanschluss

Heizkörperthermostventile Seite 77

Seite 78 Heizkörperthermostventile

Datenblatt

Anwendung

Universal-Anschlussarmatur Typ VHS-E für Einrohrsysteme, absperrbar und entleerbar

Abdeckung

Als Zubehör ist eine Füll- und Entleerungsarmatur

Ausführung Durchgang Ausführung Eck

Die Universal-Anschlussarmatur VHS kann für alle Heizkörper eingesetzt werden, die einen unteren Anschluss mit einem Abstand von 50 mm haben. Dies gilt für Ventil/ Universalheizkörper und viele Bad/Design-heizkörper.

VHS-E für Einrohrsysteme hat einen festen Heizkörperanteil von 40 % des Volumenstroms. Die Armatur kann mit den RA-, RAW- und RA PLUS- Fühlern oder, den elektrischen Stellantrieben TWA oder ABNM kombiniert werden.

lieferbar. Der Anschluss an Kupfer-, Weichstahl-, AluVerbund- und VPE-Kunststorohre erfolgt mit Danfoss Klemmverbindern.

Um eine optisch ansprechende Anbindung am Heizkörper zu ermöglichen, sind Kunststo-Abdeckungen in den Farben Chrom und RAL 9016 (Verkehrsweiß) erhältlich. Die Ausführung RAL 9016 ist nasslackierbar.

Für die Eckversion steht eine Verkleidung zur Verfügung, die in Verbindung mit dem RA-Element eine optimale Lösung darstellt, insbesondere für Badheizkörper.

Anlagenprinzip

Bestellung und Daten

Um eine Rückerwärmung in Einrohranlagen zu vermeiden, wird die Montage einer Zirkulationsbremse (003L0296) empfohlen.

VHS-E

Für Bodenanschluss (DG)

Für Wandanschluss (Eck)

G 3/4 Außengewinde R

G 3/4 Außengewinde

Anschluss ISO 7-1/228-1

Heizkörper Anlage

1/2 Innengewinde

Technische Daten:

Max. Wassertemperatur: 120°C, Empfohlener Dierenzdruck: 0,05-0,2 bar, Max. technischer Dierenzdruck

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.

Bestell- Nr.

013G4692

G 3/4 A

1,2

013G4694

013G4691 013G4693

: 0,6 bar,

Prüfdruck: 16 bar, Betriebsdruck: 10 bar

Die kv-Werte geben den Volumenstrom ( ) in m3/h bei einem Druckabfall (∆p) durch das Ventil von 1 bar an. kvs = kv

Bypass + kv Heizkörper. Max. Volumenstrom ( ) durch Heizkörper etwa 40 %.

Gehäuse G ¾ Gewindeanschluss mit Konusgeometrie nach DIN V 3838.

Der max. technische Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuscharmen Betrieb zu gewährleisten, ist der empfohlene Auslegungsdierenzdruck zu beachten. Um einen geräuschlosen Betrieb zu gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wassermenge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,05-0,2 bar. In Einrohranlagen sollten die Kreise mit Strangventilen des Typs AB-QM abgeglichen werden.

Heizkörperthermostventile Seite 79

Datenblatt Anschlussarmatur Typ VHS-E für Einrohrsysteme

Entleerung der Heizkörper

Konstruktion

A B

Einrohranbindung

Wenn die Anlage unter Druck steht, muss das Fühlerelement sicherheitshalber vorübergehend gegen ein Handrad ersetzt werden (Bestell-Nr. 013G5002). Zur Entleerung wird zunächst die Abdeckkappe der Armatur abgeschraubt und der Rücklauf abgesperrt (A).

Nach Aufschrauben der Entleerungsarmatur kann diese durch Linksdrehung des Vierkants geönet werden (B).

Hinweis: Der statische Druck darf 10 bar nicht überschreiten.

1. Heizkörper

2. Dichtkonus

3. Ventileinsatz

4. Stopfbuchse

5. Absperrung/Entleerung für Rücklauf

7. Anschlussnippel (selbstdichtend)

8. Flachdichtung

Materialien der wasserberührten Teile

Ventilgehäuse und übrige Metallteile Ms 58

O-Ringe EPDM

Abmessungen

VHS-E Durchgang, 1/2 und 3/4" Heizkörperanschluss

Hinweiss: Abdeckungen sind schraert dargestellt. VHS-E Eckausführung, 1/2" und 3/4" Heizkörperanschluss

Seite 80 Heizkörperthermostventile

Datenblatt Anschlussarmatur, Typ VHS und VHS-E für Ein- und Zweirohrsysteme

Zubehör

Produkt Bestell-Nr.

Abdeckung* für VHS Ventil für Badheizkörper, Durchgang Farbe RAL 9016 (Verkehrsweiß), für Nasslackierung geeignet

Abdeckung für VHS Ventil für Badheizkörper, Durchgang, Farbe Chrom 013G4780

Abdeckung* für VHS Ventil für Badheizkörper, Eck Farbe RAL 9016 (Verkehrsweiß), für Nasslackierung geeignet

Abdeckung für VHS Ventil für Badheizkörper, Eck, Farbe Chrom 013G4779

Dichtkonus inkl. Dichtung für Ventilheizkörper mit G ¾ AG, Liefereinheit 20 Stück

Selbstdichtender Anschlussnippel für Ventilheizkörper mit G ½ IG, Liefereinheit 20 Stück

Doppelrosette (PVC) für Rohrdurchmesser Ø 12-24 mm. Mittenabstand 50 mm

Handversteller für alle RA Ventilgehäuse. Ventildierenzdruck max. 0,6 bar, Liefereinheit 18 Stück

013G4674

013G4673

003L0294

003L0295

192H0161

013G5002

Spezialhandversteller für Diererenzdruck bis 10 bar 013G3300

Ventileinsatz für VHS-E 013G3070

Füll- und Entleerungsarmatur mit 3/4" Außengewinde und Schlauchtülle, Liefereinheit 5 Stück

Abdeckkappe für VHS-E (vernickelt), Liefereinheit 10 Stück 003L0103

Zirkulationsbremse für Einrohranlagen 003L0296

* Erfordert einen Fühler mit Schnappbefestigung.

VHS ist für den Anschluss von Kupfer-, Weichstahl-, VPE-Kunsto- und Alu-Verbundrohren geeignet. Der Anschluss erfolgt mit Hilfe von Danfoss Klemmverbindern.

003L0152

Heizkörperthermostventile Seite 81

Datenblatt

Steigrohrventile für Zweirohranlagen Typ RA-K für Bodenanschluss Typ RA-KW für Wandanschluss

Anwendung

Die Steigrohrventile RA-K und RA-KW sind universell einsetzbare Anschlussgarnituren für Heizkörper. Sie sind mit integrierter Voreinstellung zur Mengenbe- grenzung ausgestattet und werden in Zweirohranlagen mit Pumpe verwendet.

Ein Steigrohrventil besteht aus einem absperrbaren Kupplungsgehäuse, einem Verbindungsrohr sowie einem Ventilgehäuse.

RA-K RA-KW mit Bodenanschluss mit Wandanschluss

Bestellung und Daten

Für Zweirohranlagen steht ein voreinstellbares Ventilgehäuse zur Begrenzung der Wassermenge zur Verfügung.

Danfoss Steigrohrventile passen zu Danfoss Fühle- relementen RA 2000, RA PLUS und RAW sowie den ther- mischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB.

In Kombination mit Danfoss Fühlerelementen sind die Steigrohrventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV).

Eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer-, Verbund- und VPE-Kunststoﬀ rohre ermöglicht eine rationelle Montage bei im Fußboden verlegten Anbindungsrohren, siehe Seite 79.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtli- nie 2035 entsprechen.

Anlagenprinzip

Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druckabfall (∆p)

durch das Ventil von 1 bar an. kv = V :√∆p. Die kvs-Werte geben V bei vollem Hub, d.h. bei voll geöﬀ netem Ventil, an.

Der max. Diﬀ erenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuschlosen Betrieb zu

gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wasser- menge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Diﬀ erenz- druck über den Ventilen von 0,05-0,2 bar. Der Diﬀ erenzdruck kann durch Anwendung eines Danfoss Diﬀ erenzdruck- reglers reduziert werden.

Inkl. Klemmverbinder für Steigrohr

Einstellung, k

-Werte mit RA 2000 Fühler, m3/h

Einstellung 1 2 3 4 5 6 7 N

-Wert (Xp=1) 0,02 0,07 0,14 0,21 0,28 0,30 0,35 0,40

-Wert (Xp=2) 0,02 0,07 0,15 0,23 0,33 0,41 0,50 0,62

Produkt Typ Bestell-Nr.

Heizkör-

peran- schluss ISO 7-1

Anlagen-

anschluss

ISO 228-1

-Wer t

/h)

Max.

Betriebs-

druck

(bar)

ax.

Diﬀ erenz-

druck

(bar)

Prüf-

druck

(bar)

Max.

Wasser-

temp

(

°C)

Ventilgehäuse mit Bogen

013G3363

R ½

0,76

0,6

120

Kupplungs- gehäuse mit RA-K

013G3367

G ¾ A

Kupplungs- gehäuse mit RA-KW

013G3369

Verbindungsrohr L 650 x ø 15 mm L 950 x ø 15 mm

013G3378 013G3377

Setverpackung für Bodenanschluss

013G3342

Enthält Ventilgehäuse und Kupplungsgehäuse RA-K

Setverpackung für Wandanschluss

013G3344

Enthält Ventilgehäuse und Kupplungsgehäuse RA-KW

Seite 82 HeizkörperthermostventileSeite 82 Heizkörperthermostventile

Datenblatt

Anwendung

Steigrohrventile für Zweirohranlagen Typ RA-K für Bodenanschluss Typ RA-KW für Wandanschluss

Für Zweirohranlagen steht ein voreinstellbares Ventilgehäuse zur Begrenzung der Wassermenge zur Verfügung.

Danfoss Steigrohrventile passen zu Danfoss Fühlerelementen RA 2000, RA PLUS und RAW sowie den thermischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB.

In Kombination mit Danfoss Fühlerelementen sind die Steigrohrventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV).

Eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer-, Verbund- und VPE-Kunststoﬀ rohre ermöglicht eine rationelle Montage bei im Fußboden verlegten Anbindungsrohren, siehe Seite 79.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtli-

RA-K RA-KW mit Bodenanschluss mit Wandanschluss

nie 2035 entsprechen.

Bestellung und Daten

Die Steigrohrventile RA-K und RA-KW sind universell einsetzbare Anschlussgarnituren für Heizkörper. Sie sind mit integrierter Voreinstellung zur Mengenbegrenzung ausgestattet und werden in Zweirohranlagen mit Pumpe verwendet.

Ein Steigrohrventil besteht aus einem absperrbaren Kupplungsgehäuse, einem Verbindungsrohr sowie einem Ventilgehäuse.

Heizkör-

Produkt Typ Bestell-Nr.

Ventilgehäuse mit Bogen

Kupplungsgehäuse mit RA-K

Kupplungsgehäuse mit RA-KW

Verbindungsrohr L 650 x ø 15 mm L 950 x ø 15 mm

Setverpackung für Bodenanschluss

Setverpackung für Wandanschluss

Die kv-Werte geben die Strömungsmenge (V) in m3/h bei einem Druckabfall (∆p)

durch das Ventil von 1 bar an. kv = V :√∆p. Die kvs-Werte geben V bei vollem Hub, d.h. bei voll geöﬀ netem Ventil, an. Der max. Diﬀ erenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuschlosen Betrieb zu

013G3363

013G3367

013G3369

013G3378 013G3377

013G3342

013G3344

peranschluss ISO 7-1

Anlagen-

anschluss

ISO 228-1

R ½

G ¾ A

Enthält Ventilgehäuse und Kupplungsgehäuse RA-K

Enthält Ventilgehäuse und Kupplungsgehäuse RA-KW

0,76

-Wer t

Max.

/h)

Betriebs-

druck

(bar)

Anlagenprinzip

ax.

Diﬀ erenz-

druck

(bar)

0,6

Prüf-

(bar)

Max.

Wasser-

temp

°C)

(

120

druck

gewährleisten wird die Auswahl einer Pumpe empfohlen, die nur den zur Umwälzung der notwendigen Wasser menge benötigten Druck zur Verfügung stellt. Erfahrungsgemäß genügt in den meisten Anlagen ein Diﬀ erenz druck über den Ventilen von 0,05-0,2 bar. Der Diﬀ erenzdruck kann durch Anwendung eines Danfoss Diﬀ erenzdruck reglers reduziert werden.

Inkl. Klemmverbinder für Steigrohr

Einstellung, kv -Werte mit RA 2000 Fühler, m3/h

Einstellung 1 2 3 4 5 6 7 N

-Wert (Xp=1) 0,02 0,07 0,14 0,21 0,28 0,30 0,35 0,40

-Wert (Xp=2) 0,02 0,07 0,15 0,23 0,33 0,41 0,50 0,62

Heizkörperthermostventile Seite 83

Datenblatt

Steigrohrventile RA-K und RA-KW

Ersatzteile und Zubehör

Voreinstellung

Kapazität

Produkt Bestell-Nr. Stopfbuchse, Liefereinheit 10 Stück 013G0290

Voreinstellbereich

Einstellmarke

Die O-Ring-Stopfbuchse des Ventils kann unter Druck, d. h. bei Anlagenbetrieb, ausgewechselt werden.

Bei voreinstellbaren Danfoss Ventilgehäusen lassen sich die dimensionierten Einstellwerte ohne Werkzeug einfach und exakt einstellen:

- Bauschutzkappe bzw. Fühlerelement demontieren.

- Einstellring anheben.

- Einstellring gemäß der eingravierten Skala gegen den Uhrzeigersinn auf den gewünschten Einstellwert verdrehen.

- Die Einstellmarke zeigt immer exakt in Richtung Heizkörperanschluss.

- Einstellring einrasten lassen.

Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden. Bei Einstellung N ist die Voreinstellung aufgehoben (Spülmöglichkeit). Einstellungen im schraﬃ zu vermeiden.

Durch die Diebstahlsicherung des Fühlerelementes wird ein Missbrauch der Voreinstellung verhindert.

ert dargestellten Bereich sind

Kapazitäten für komplettes Steigrohrventil mit RA 2000-Fühler bei einem P-Band zwischen 0,5 K und 2 K.

Dimensionierungsbeispiel:

Wassermenge durch Heizkörper: V = 60 l/h Druckabfall über dem Ventil: ∆p = 0,1 bar Einstellung am Ventil: 4

Seite 84 Heizkörperthermostventile

Datenblatt Steigrohrventile RA-K und RA-KW

Konstruktion

RA-K mit Bodenanschluss

Das Steigrohrventil besteht aus folgenden Teilen, die getrennt zu bestellen sind:

- Ventilgehäuse RA-N inkl. Klemmverbinder für Steigrohr

- Verbindungsrohr, 15 mm

- Zweirohr Kupplungsgehäuse inkl. Klemmverbinder für Steigrohr

- Klemmverbinder zum Anlagenanschluss

Alternativ ist das Ventilgehäuse und das Kupplungsgehäuse auch in einer praktischen Setverpackung erhältlich.

1. Bogen

2. Ventilgehäuse

3. Ventilkegel

4. Voreinstellung

5. Stopfbuchse

6. Druckstift

7. Verbindungsrohr

8. Klemmverbinder

9. Kupplungsgehäuse

10. Absperrung

Materialien der wasserberührten Teile

Einstellzylinder PPS O-Ringe EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Verbindungsrohr Stahl, verzinkt Ventilgehäuse und übrige Metallteile Ms 58

Montage

Heizkörperthermostventile Seite 85

Datenblatt

Abmessungen

Steigrohrventile RA-K und RA-KW

RA-K mit Bodenanschluss G 3/4 A

Kupplungsgehäuse mit Wandanschluss G 3/4 A

Seite 86 Heizkörperthermostventile

Datenblatt Steigrohrventile für Einrohranlagen,

absperrbar Typ RA-KE für Bodenanschluss Typ RA-KEW für Wandanschluss

Anwendung

RA-KE RA-KW mit Bodenanschluss mit Wandanschluss

Die Steigrohrventile RA-KE und RA-KEW sind universell einsetzbare Anschlussgarnituren für Heizkörper. Sie werden in Einrohranlagen mit Heizkreispumpe eingesetzt.

Ein Steigrohrventil besteht aus einem absperrbaren Kupplungsgehäuse, einem Steigrohr sowie einem Ventilgehäuse.

Bei Typ RA-KEW erfolgt die anlagenseitige Anbindung z. B. über handelsübliche Wanddosen mit einem Achsabstand von 35 mm.

Danfoss Steigrohrventile passen zu Danfoss Fühlerelementen RA 2000, living eco®, living connect® und RAW sowie den thermischen Stellantrieben Typ TWA.

Eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer- und VPE-Kunststorohre ermöglicht eine rationelle Montage bei im Fußboden verlegten Anbindungsrohren, siehe Seite 79.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.

Anlagenprinzip

Bestellung und Daten

Heiz-

Produkt Typ Bestell-Nr.

Ventilgehäuse mit Bogen

Kupplungsgehäuse mit RA-KE

Kupplungsgehäuse mit RAKEW

Verbindungsrohr L 650 x ø 15 mm L 950 x ø 15 mm

Setverpackung für Bodenanschluss

Setverpackung für Wandanschluss

Gesamtleistung der Kupplung. Max. Strom durch Heizkörper: 35 %. Der max. Dierenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuscharmen Betrieb zu gewährleisten wird empfohlen, immer eine Pumpe zu wählen, die nur den Druck zur Verfügung stellt, der benötigt wird, um die notwendige Wassermenge umzuwälzen. Erfahrungsgemäß genügt in den meisten Anlagen ein Dierenzdruck über den Ventilen von 0,1-0,3 bar. Der Dierenzdruck kann durch Anwendung eines Danfoss Dierenzdruckreglers reduziert werden. Inkl. Klemmverbinder für Steigrohr.

013G3362

013G3366

013G3368

013G3378 013G3377

013G3341

013G3343

körper-

anschluss

ISO 7-1

Anlagen-

anschluss

ISO 228-1

R ½

G ¾

Enthält Ventilgehäuse und Kupplungsgehäuse RA-KE

Enthält Ventilgehäuse und Kupplungsgehäuse RA-KEW

-Wer t

2,5

Max.

/h)

Betriebs-

druck

(bar)

Max.

Dierenz-

druck

(bar)

0,6

Prüf-

druck

(bar)

16 120

Max.

Wasser-

temp.

°C)

(

Heizkörperthermostventile Seite 87

Datenblatt

Steigrohrventile RA-KE und RA-KEW

Ersatzteile und Zubehör

Leistung Beachten Sie bitte, dass in Einrohranlagen mit

Produkt Bestell-Nr.

Stopfbuchse, Liefereinheit 10 Stück 013G0290 Abdeckkappe für RA-KE und RA-KEW,

vernickelt, Liefereinheit 10 Stück

003L0103

Steigrohrventile RA-KE und RA-KEW sind für Kreise bis etwa 9 kW bei ∆t = 20 K vorgesehen. Der Heizkörperanteil beträgt 35 %.

Die O-Ring-Stopfbuchse des Ventils kann unter Druck, d. h. bei Anlagenbetrieb, ausgewechselt werden.

Steigrohrventilen nicht alle Heizkörperfabrikate die Katalogleistungen erreichen. In Zweifelsfällen setzen Sie

sich bitte mit dem Heizkörperhersteller in Verbindung. Ein zu hoher Dierenzdruck in einem Strang kann durch den Einbau eines Strangregulierventils reduziert werden, da die zirkulierende Wassermenge in Anlagen mit RA-KE und RA-KEW fast konstant ist.

Konstruktion

Das Steigrohrventil besteht aus folgenden Teilen, die

getrennt zu bestellen sind:

- Ventilgehäuse inkl. Klemmverbinder für Steigrohr

- Verbindungsrohr, 15 mm

- Einrohr Kupplungsgehäuse inkl. Klemmverbinder für Steigrohr

- Klemmverbinder zum Anlagenanschluss

Alternativ ist das Ventilgehäuse und das Kupplungsgehäuse auch in einer praktischen Setverpackung erhältlich.

Montage

RA-KE mit Bodenanschluss

1. Bogen

2. Ventilgehäuse

3. Ventilkegel

4. Stopfbuchse

5. Druckstift

6. Verbindungsrohr

7. Klemmverbinder

8. Kupplungsgehäuse

9. Absperrung

Materialien der wasserberührten Teile

Federschale Zinnbronze O-Ringe EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Verbindungsrohr Stahl, verzinkt Ventilgeh. und übrige Metallteile Ms 58

Seite 88 Heizkörperthermostventile

Datenblatt

Abmessungen

Steigrohrventile

min. Nabenabstand 180

RA-KE und RA-KEW

RA-KE mit Bodenanschluss G 3/4 A

Kupplungsgehäuse mit Wandanschluss G 3/4 A

Heizkörperthermostventile Seite 89

Seite 90 Heizkörperthermostventile

Datenblatt Lanzenventile

Typ RA 15/6TB für Zweirohranlagen Typ RA 15/6T für Einrohranlagen

Anwendung

Anlagenbeispiel

RA 15/6T und RA 15/6TB sind spezielle Lanzenventilgehäuse, die den Heizkörperanschluss an nur einem Anschlusspunkt, wahlweise seitlich oder unter dem Heizkörper, ermöglichen.

RA 15/6TB ist für konventionelle Zweirohranlagen mit Pumpenumwälzung vorgesehen, RA 15/6T für Einrohranlagen. Beide Ventilgehäuse verfügen über feste kv-Werte.

Im Einrohrbetrieb wird die umgewälzte konstante Wassermenge teils durch die Heizkörper und teils durch den eingebauten Bypass des Ventilgehäuses geleitet. Eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer- und VPE-Kunststorohre ermöglicht eine rationelle Montage.

Danfoss Lanzenventile passen zu Danfoss Fühlerelementen RA 2000, living eco®, living connect® und RAW sowie den thermischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB.

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Je nach Heizkörpertyp sind unter Umständen zum Heizkörper passende Stauscheiben oder spezielle Anschlussstücke erforderlich. Bitte achten Sie darauf, dass nicht alle Heizkörper bei Anschluss mit einem Lanzenventil die im Katalog angegebenen Leistungen abgeben. Auch bei Kombination von unterschiedlichen Heizkörpern können Leistungsschwankungen auftreten. Bitte holen Sie hierzu detaillierte Informationen beim Heizkörperhersteller ein.

↑

Zweirohranlage mit Lanzenventil RA 15/6TB

↑

Einrohranlage mit Lanzenventil RA 15/6T

Elektroheizpatrone

Heizkörperthermostventile Seite 91

Datenblatt

Lanzenventile RA 15/6T und RA 15/6TB

Technische Daten und Bestellnummern

Typ RA 15/6TB für Zweirohranlagen

Lanzenventil Bestell- Nr.

RA 15/6TB für Bodenanschluss 013G3210 RA 15/6TB für Seitenanschluss 013G3215

Anschluss ISO 7-1

Anlage HK

1/2 R 1/2 0,29 0,51 0,70 0,82 1,00 10 0,6 16 120

-Wer te

bei Xp

1) m3

Betriebsdruck bar

Max. Druck

Dierenzdruck bar

Typ RA 15/6T für Einrohranlagen

Lanzenventil Bestell- Nr.

Anschluss ISO 7-1/228-1

Anlage Heizkörper

RA 15/6T für Bodenanschluss

RA 15/6T für Seitenanschluss

Wenn ein RAW-Fühler/Ferneinstellelement verwendet wird, vergrößert sich das P-Band um den Faktor 1,6. Herstellerangabe nach EN 215.

kvs = kv Bypass + kv Heizkörper. Max. Strom durch Heizkörper etwa 35 %.

Betriebsdruck = Statischer Druck + Dierenzdruck

Gehäuse G ¾ Gewindeanschluss mit Konusgeometrie nach DIN V 3838.

013G3220 R

013G3218 G 3/4 Außengewinde

013G3270 R

013G3268 G 3/4 Außengewinde

1/2 Innengewinde

R 1/2

2,15

2,0

Max. Druck (bar)

Betriebs-

druck

10 0,6 16 120

Dierenz-

bar

druck bar

Prüfdruck bar0,5 1,0 1,5 2,0

Prüf-

druck bar

Vorlauftempe-

ratur

°C

Max.

Vorlauftemperatur

°C

Ersatzteile und Zubehör

Kapazitäten in Zweirohranlagen

Produkt Bestell-Nr.

Stopfbuchse, Liefereinheit 10 Stück 013G0290

Alle Ventile haben einen empfohlenen Dimensionierungsbereich, der zum Teil auch von einem Ventil mit größerer bzw. kleinerer Dimension abgedeckt werden kann.

Als P-Band eines Ventils wird die Änderung der Raumtemperatur bezeichnet, die erforderlich ist, um das Ventil von geschlossener Stellung auf die Stellung zu

Die O-Ring-Stopfbuchse des Ventils kann unter Druck d. h. bei Anlagenbetrieb ausgewechselt werden.

bewegen, die den gewünschten Volumenstrom (gemäß Dimensionierung) zulässt.

Aufgrund der guten Regeleigenschaften von RA 2000 und RAW wird aus Energieeinsparungsgründen empfohlen, die Ventile für ein P-Band zwischen 0,5 und 2 K zu dimensionieren.

Beispiel: Mit ∆p = 0,1 bar und

V = 150 l/h und RA-Fühler arbeitet RA 15/6TB mit einem P-Band von ungefähr 1,0 K.

Seite 92 Heizkörperthermostventile

Datenblatt

Lanzenventile RA 15/6T und RA 15/6TB

Auslegung für Einrohranlagen

Konstruktion

1. Druckstift

2. O-Ring Stopfbuchse

3. Ventilkegel

4. Ventilgehäuse

5. Lanze

RA 15/6T ist für Kreise bis zu max. 9 KW (8.000 kcal/h) bei ∆t = 20 K vorgesehen. Bei einem P-Band von 2 K (°C) werden etwa 35% der Wassermenge an die Heizkörper verteilt.

Wenn in einem Strang der Einrohranlage ein zu hoher Dierenzdruck herrscht, kann dieser durch Einbau eines Strangregulierventiles reduziert werden.

Bitte achten Sie darauf, dass nicht alle Heizkörperfabrikate in Einrohranlagen mit Bypassventil die im Katalog angegebenen Leistungen abgeben. Über eventuelle Minderleistungen informieren die Heizkörperhersteller.

Montage

RA 15/6TB für Zweirohrbetrieb mit Anschluss für 1/2" Klemmverbinder

Die Verwendung von handelsüblichen Stützhülsen wird empfohlen.

RA 15/6T für Einrohrbetrieb mit Anschluss für 1/2" Klemmverbinder

Materialien der wasserberührten Teile

Tragerippe PP O-Ring EPDM Ventilkegel NBR Druckstift und Ventilfeder Chromstahl Federschale Zinnbronze Lanze CuZn 37 Ventilgehäuse und übrige Metallteile Ms 58 Ms 58

Heizkörperthermostventile Seite 93

Datenblatt

Abmessungen

Lanzenventile RA 15/6T und RA 15/6TB

Ausführung mit Bodenanschluss, Klemmverbinder 1/2" und 3/4"

Ventiltyp Anschluss

RA 15/6TB, RA 15/6T R 1/2 Innengewinde 16 32 205 R 1/2

RA 15/6T G 3/4 Außengewinde 20 27 205 21 G 3/4

Ausführung mit Seitenanschluss, Klemmverbinder 1/2" und 3/4"

a b

Seite 94 Heizkörperthermostventile

Datenblatt Rücklaufverschraubung Typ RLV

Absperrbare und regulierbare Verschraubungen mit Anschlussmöglichkeit für eine Entleerungsarmatur

Anwendung

Ausführung DG und Eck mit Innengewinde Ausführung DG und Eck mit Außengewinde

Mit Hilfe der Rücklaufverschraubung Typ RLV kann jeder Heizkörper individuell abgesperrt werden. Damit lassen sich z.B. Wartungsarbeiten oder Reparaturen problemlos und ohne Beeinträchtigung anderer Heizkörper in der Anlage durchführen.

Die Rücklaufverschraubung Typ RVL wird vernickelt in Eck und Durchgang, als RLV-CX in DN 15 auch in verchromter Ausführung angeboten.

Die Kapazitäten: RLV 10: kvs = 1,8 m RLV 15: kvs = 2,5 m3/h RLV 20: kvs = 3,0 m3/h

Füll- und Entleerungsarmatur

Entleerung wird zunächst die Abdeckkappe von der Rücklaufverschraubung abgeschraubt und die Rücklaufverschraubung abgesperrt. Nach Aufschrauben der Entleerungsarmatur kann diese durch Linksdrehung des Vierkants geönet werden. Die mitgelieferte Schlauchtülle ist anwendergerecht frei nach allen Seiten drehbar. Die Entleerungsarmatur ist unvernickelt.

Anlagenprinzip

Bestellung und Daten

Typ Bestell-Nr.

Vernickelt

RLV 10 RLV 10

RLV 15 RLV 15

RLV-CX 15 RLV-CX 15

RLV 20 RLV 20

003L0141 003L0142

003L0143 003L0144

003L0145 003L0146

Bestell-Nr. Vernickelt,

selbstdich-

tender Nippel

003L0343 003L0444

Die werksseitige Einstellung ist ganz oen. Die Abmessungen entsprechen der DIN 3842-1.

Als Zubehör ist für RLV eine Entleerungsarmatur zur Entleerung bzw. Füllung des Heizkörpers lieferbar. Zur

Bestell-Nr. Verchromt

003L0273 003L0274

Ausfüh-

rung

Eck Durchgang

-Werte (m3/h) bei Anzahl Umdrehungen

Anschluss

ISO 7-1

Anl. HK 0,25 0,5 0,75 1 1,5 2 2,5 3 3,5 4

R 3/8 Rp 3/8 0,15 0,35 0,45 0,6 0,9 1,2 1,5 1,6 1,7 1,8 1,8

1/2 0,2 0,4 0,5 0,65 1,0 1,3 1,7 1,9 2,1 2,3 2,5

R 1/2 R

1/2 0,2 0,4 0,5 0,65 1,0 1,3 1,7 1,9 2,1 2,3 2,5

R 1/2 R

1/2 0,2 0,4 0,5 0,65 1,0 1,3 1,7 1,9 2,1 2,3 2,5

R 1/2 R

3/4 0,2 0,4 0,6 0,8 1,3 1,8 2,2 2,4 2,6 2,8 3,0

R 3/4 R

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 "Korrosionsschutz in Wasserheizungsanlagen" entsprechen.

der Einstellschraube

Max.

Beztriebs-

druck

10 16 120

Prüf-

druck

bar

Max.

Vorlauf-

temp.

Ausführungen mit Außengewinde für den Direktanschluss von Klemmverbindern

Typ Bestell-Nr. Anlage Heizkörper

RLV, DN 15, Eck 003L0363

RLV, DN 15, Durchgang 003L0364

G 3/4 R 1/2

Technische Daten und Abmessungen entsprechen RLV 15 mit Innengewinde.

Heizkörperthermostventile Seite 95

Danfoss Heizkörperthermostatventile Data sheet [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
