Danfoss HE 0.5, HE 1.5, HE 1.0, HE 4.0, HE 8.0 Data sheet [zh]

技术手册
HE 套管式换热器 HE
HE 型热交换器主要用于制冷装置中液体管路和 吸气管路之间的热交换。
其目的是充分利用冷却效应。如果没有热交换 器,则这种冷却效应就会通过没有隔热的吸气管 路,损失到空气中。
在热交换中,这种冷却效应使制冷剂液体过冷。
特点
认证
y 提高蒸发器的制冷能力。
有助于确保膨胀阀前制冷剂液体无 气体闪发。
y HE 0.5-1.5: 可以在下列 EX 范围内使
用 :类 别 3(2 区)
EAC
通过膨胀阀最小过热度的设定,最大 限度地利用蒸发器的能力。
有助于防止吸气管路上凝露和结 霜。
© Danfoss | DCS (rm) | 2020.11
AI12448 6417614zh-001109 (DK RCC.PD.FD0.1A .41) | 1
技术手册 | H E  套 管 式 换 热 器
技术参数
下订单
制冷剂
工作温度 最大 工作压力 最大测试压力
根据ENISO80079-36 标准的点火源评 估,该产品适用于R290, R600, R600a 和 R1270 (HE 0.5 - 1.5)。
焊接连接ODF
型号
HE 0.5
HE 1. 0
HE 1. 5
HE 4.0
HE 8.0
液体管路 吸气管路
[in.] [mm] [in.] [mm]
6 12 015D0 001
1
/
4
10 16 015D0003
3
/
8
12 18 015D0005
1
/
2
12 28 015D0007
1
/
2
1 1/
16 42 015D0009
5
/
8
1 5/
R22, R1270*, R134a, R290*, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600*, R600a* *) HE 0.5 - 1.5
-60 – 120 °C
PS / MWP = 28 bar
Pe = 40 bar
对于允许使用的制冷剂的完整列表,请
访问 www.products.danfoss.com,搜 索单独代码,在那里制 剂将作为技术参 数的一部分被列出。
产品代码
1
/
2
5
/
8
3
/
4
8
8
015D0002
015D0004
015D0006
015D0008
015D0010
通常,HE 型热交换器的尺寸可根据连接到 制冷装置上的相应管路尺寸来决定。
HE的尺寸设计应使吸气管路中的气体流速 达到正常值,并伴随较小的压力损失。这 样,热交换器的能量既与制冷装置的能量 相匹配。
同时也保证了润滑油能返回到压缩机中。
如果主要目的是为了既与避免吸气管路的 凝露和结霜,则可选择一个比由能量确定 的尺寸大一号的 HE 热 交 换 器 。用 作 辅 助 冷凝器的 HE 必须始终根据连接尺寸选 择。
© Danfoss | DCS (rm) | 2020.11
AI12448 6417614zh-001109 (DK RCC.PD.FD0.1A .41) | 2
技术手册 | H E  套 管 式 换 热 器

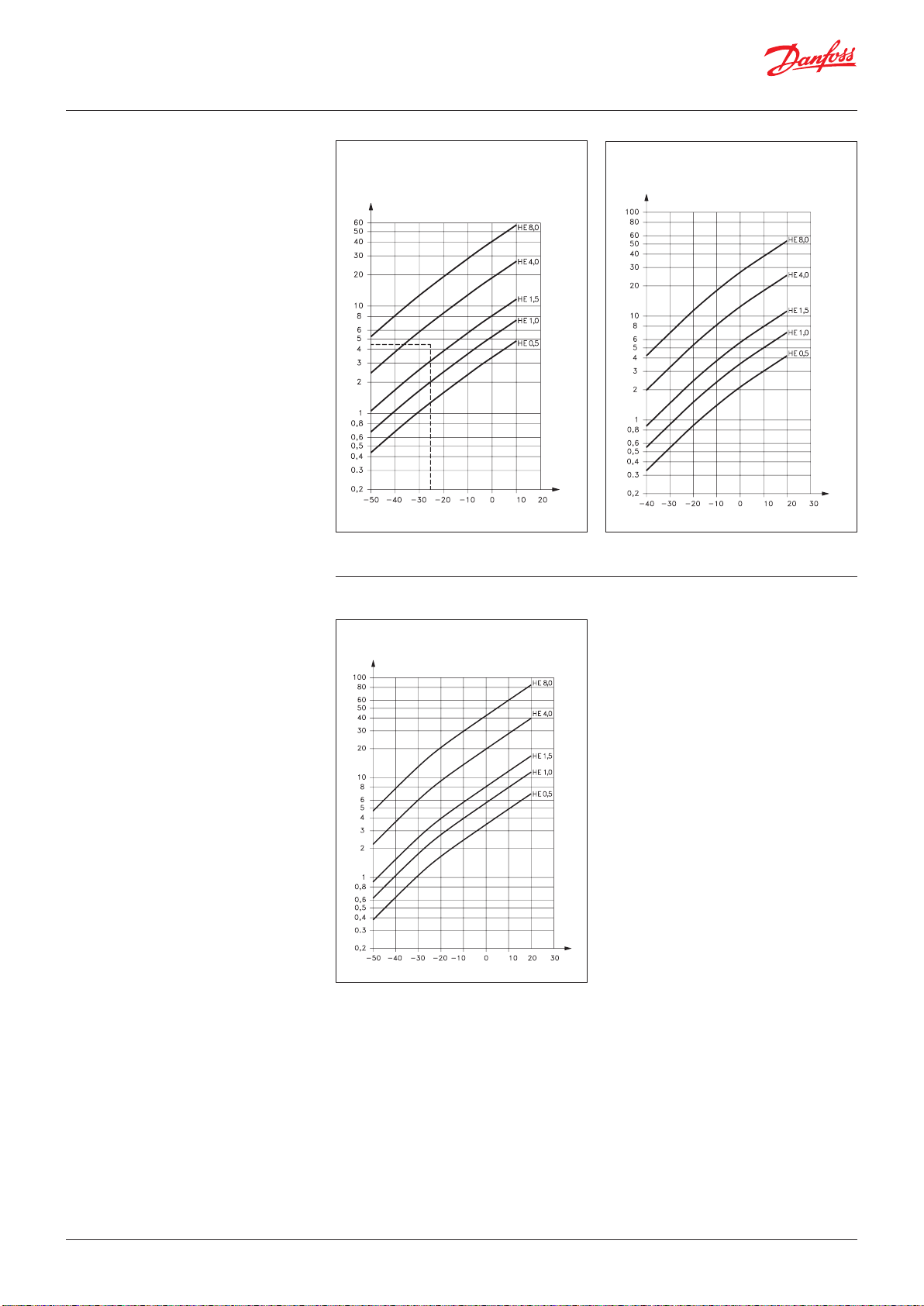

制冷量
R22
[kW]
[kW]
R134a
[Qe]
[kW]
[Q
e
]
Danfoss
15D51.11
t
e
[te]
C]
[°C]
[kW]
Danfoss
15D50.11
t
e
[te]
C]
[°C]
R404A
[kW]
[kW]
[Qe]
t
[te]
C]
[°C]
Danfoss
e
15D52.11
© Danfoss | DCS (rm) | 2020.11
AI12448 6417614zh-001109 (DK RCC.PD.FD0.1A .41) | 3
技术手册 | H E  套 管 式 换 热 器
制冷量 (续)
精确的 换 热 器尺寸可从相关曲线中 获得, 这些曲线根据蒸发温度 te 显示 R22R13 4a 和 R404A 的设备制冷量 Qe。
根据下面的公式计算热交换时的热流量
Q:Q=k×A×t Q 热 流 量 ,单 位 [W] k 传 热 系 数 ,单 位 [W/m2] [°C]
例 设备制冷量 Qe = 4.5 kW 制冷剂 = R22 蒸发温度 te = -25 °C
A 换热器的传热面积,单位 [m2] tm 平 均 温 差 ,单 位 [°C] 根据下面的公式计算而出:
R22 的对应曲线显示 HE 4.0 合适。HE 4.0 的对应曲线正位于 Qe= 4.5 kW te= -25 °C 两条线的交点之上。
tm = 单位
k × A
根据实验(见表)结果确定。
K × A
型号
(在制冷设备中使用氟制冷剂正常使用)[W / °C]
HE 0.5 2.3 HE 1. 0 3.1 HE 1. 5 4.9 HE 4.0 11. 0 HE 8.0 23.0
干吸气/ 制冷液 1)
m
t
- t
max.
min.
t
max.
t
min.
1
这些数值仅适用于干燥气体。即使使用了热力膨胀阀,吸气
这些液滴被 HE 的翅片捕捉后蒸发。这可能产生小于理论计算值的过热度。
仍会将极小的液滴带至吸气管路。
© Danfoss | DCS (rm) | 2020.11
AI12448 6417614zh-001109 (DK RCC.PD.FD0.1A .41) | 4
设计/功能
1. 吸气管路连接
2. 液体管路连接
3. 内腔室
4. 外腔室
Danfoss
16D36.14
尺寸[mm]和重量[kg]
错开型翅片部分内置于内腔室(3),形 成 湍急气流,同时流阻降到最低。 气体直通流动,无需改变方向,没有油腔。
制冷液的流动方向与气体相反,流经较小 的 外 腔 室( 4)。 流体受内置线盘引导,由此实现热量转移的 最大化
。 流经外腔室的热液体通常可防止外管
© Danfoss | DCS (rm) | 2020.11
体积
型号
HE 0.5 20 178 10 7 27. 5 0.3 8.5 23.0 HE 1. 0 25 268 12 9 30.2 0.5 25.0 45.0 HE 1. 5 30 323 14 10 36.2 1.0 40.0 10 0. 0 HE 4.0 38 373 20 10 48.3 1.5 80.0 260.0 HE 8.0 48 407 29 10 60.3 2.3 175 .0 475.0
H
L L
1
L
øD
1
2
净重
外腔室 内腔室
[cm3] [cm3]
AI12448 6417614zh-001109 (DK RCC.PD.FD0.1A .41) | 5
