Danfoss HC6110-3, HCM6110-3, HCW6110-3, HC6113-3, HCM6113-3 Installation Instructions Manual
...
1
HC6000
GB
Installation Instructions
Instructions d’installation
Installationsanweisungen
Instrucciones de instalación
Electronic
Programmable
Room Thermostats
Installations vejledning
Installatie handleiding
Montavimo Instrukcija
F
D
ES
DK
NL
Installation Instructions
LT
2
INDEX
Installation Instructions 3-11
Instructions d’installation 12-20
Installationsanweisungen 21-29
Instrucciones de instalación 30-38
Installations vejledning 39-47
Installatie handleiding 48-56
Montavimo Instrukcija 57-65
F
D
ES
DK
NL
GB
LT
3
Installation Instructions
Speci cation
Installation Instructions
Please note: This product should only be installed by a
quali ed electrician or competent heating installer and
should be in accordance with the current edition of the
IEEE wiring regulations.
GB
Features
Battery Powered Models 230 Volt Models
Type Code Type Code
Heat and cool systems
(with auto changeover)
for use in 4-pipe systems
HC6110-3 087N705300 HC6113-3 087N705700
HCM6110-3 087N706000 HCM6113-3 087N705600
HCW6110-3 087N706100 HCW6113-3 087N706600
Fan Output 3 speed fan output
Power Supply
2 x AA alkaline batteries
(non-rechargeable)
230 Vac ±15%, 50/60Hz
Temperature Range
Heating stage - O - 5-30°C
Cooling stage - 16-37°C - O
Temperature Accuracy ± 0.5°C
Deadzone Adjustment 1, 2, 3 or 4°C
Voltage rating of contacts 20-250 Vac, 50/60Hz
Current rating of contacts 10mA - 3A resistive, 1A inductive
Switching Action Voltage free SPDT contacts, Type 1B
Time Accuracy ± 1 minute
Memory Retention 1 min. for battery change 15 days
IP Rating IP30
Dimensions (mm) 130 x 100 x 38 (W x H x D)
Control Pollution Situation Degree 2
Rated Impulse Voltage 2.5 KV
Ball Pressure Test 75°C
Application
4
Installation Instructions
Installation
First remove the wallplate from the back of the unit.
From the top left hand corner of the wallplate, there must be
clearances of at least 140mm to the right, 15mm to the left,
30mm above and 100mm below in order to mount the plugin module.
Fix at a height of approximately 1.5m from the oor, away
from draughts or heat sources such as radiators, open res
or direct sunligh
t.
Fit the thermostat to the wall and ensure the maximum cable
size is 1.5mm
2
.
GB
5
Installation Instructions
GB
Thermostat Wiring
HC Models with 3 speed fan (4 pipe auto change-over)
Please note:
On 230 volt versions
connect 230Vac to
terminals L & N.
DIL Switch Settings (see rear of circuit board)
The DIL switch settings can be recorded on page 11.
On/O
Compressor Delay On
Not Used
4 Events Per Day
Chrono-proportional
Compressor Delay O
Not Used
2 Events Per Day
6
Installation Instructions
GB
Fitting the Thermostat to the Wall
Ensure the unit is rmly in place.
Press the reset button. The unit is ready to programme.
Removing Battery Isolation Strip (Battery models)
Replacing the Batteries (Battery models)
7
Installation Instructions
GB
Installer Settings with Advanced Programming
The hardware settings with the HC6000 Heat/Cool thermostats
include the following:
Advanced Programming
Security Settings
Setting Record
Advanced Programming Options
Advanced programming allows the building owner to limit the
extent to which the user is able to programme or override the
settings. This may be done to protect the system from misuse or
to improve the energy e ciency of the system.
To enter Advanced Programming
press and hold PROG, SELECT and
FAN for 2 seconds.
Please note:
- The thermostat will automatically exit from Advanced
Programming if no button is pushed within a two minute
period.
- To exit Advanced Programming repeatedly press the PROG
button to return the unit to RUN mode. (Time appears and
the colon in the display begins to ash).
+
+
PROG
SELECT
FAN
8
IMPORTANT: See Security Settings on page 10.
This feature allows the building
owner to disable all programming
functions and to limit the degree of
temperature override that the user
can select to ± 2°C.
The Keyboard Disable Function is
pre-set to OFF. If you would like to
disable the keyboard use the + or
- buttons until your preference is
selected.
When the keyboard is disabled the use of the or
temperature override buttons is limited to ± 2°C.
Press the PROG button to advance to the next setting option.
Installation Instructions
GB
Setting the Keyboard Disable Function (option 1)
or
+
-
The compressor time delay feature is only active if DIL switch 2
(compressor time delay) is set to enabled and is only available
on models with cooling output.
This feature allows the installer to
select the minimum compressor o
times. The compressor time delay
is preset to 2 minutes minimum o
time. Use the + or - buttons until
your preference is selected. The
options are 1, 2, 3, 4 or 5 minutes
minimum o time.
Press the PROG button to advance to the next setting option.
Setting Compressor Time Delay (option 2)
or
+
-
9
This feature allows the installer to
select a timed fan overrun following
each cooling demand. The unit is
pre-set to o . Using the + or - buttons
select your preference from o , 30,
60 or 90 seconds.
Press the PROG button to advance to
the next setting option.
Setting Fan Run-On After Cooling (option 3)
or
+
-

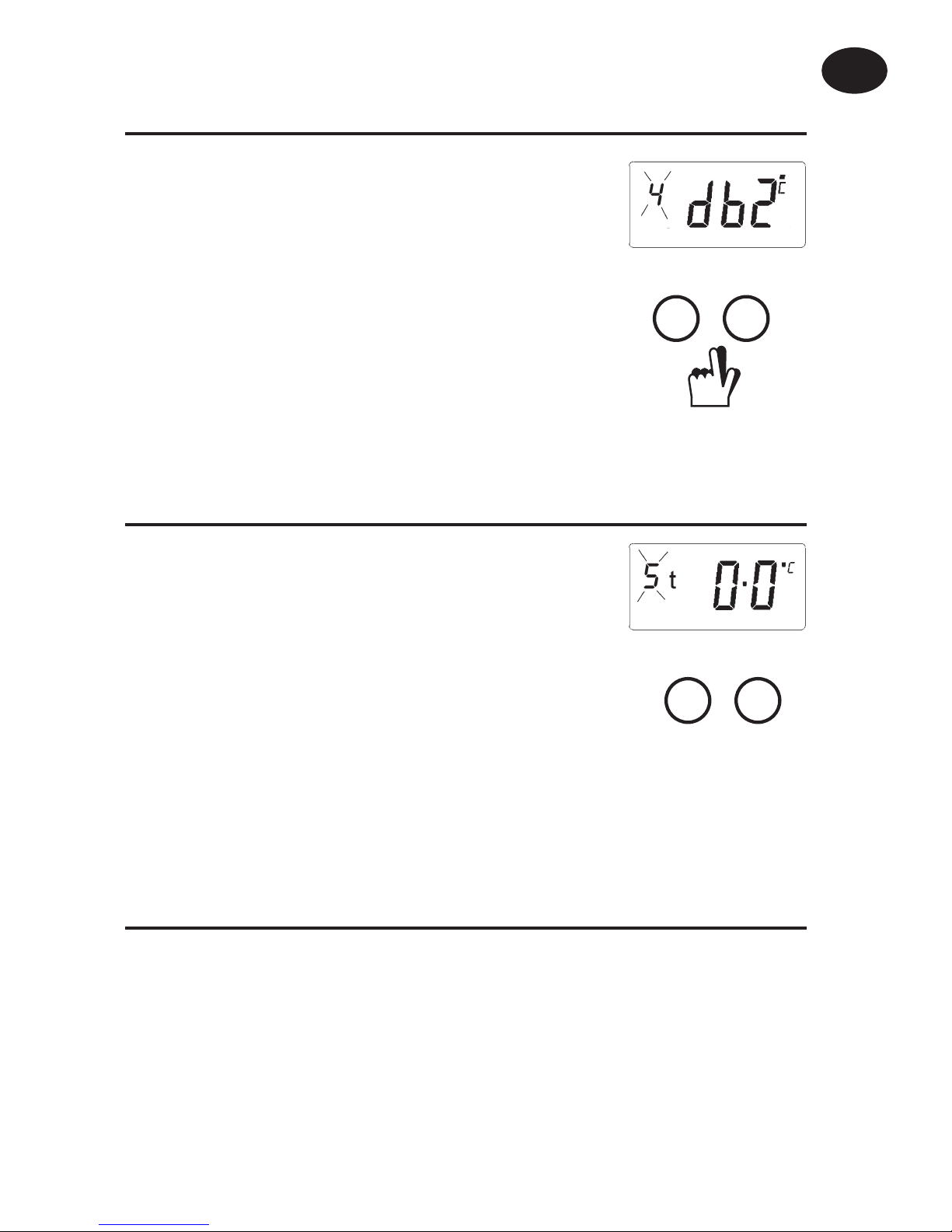

This feature allows the installer or
the building owner to determine
the minimum deadband between
heating and cooling. The unit is preset to 2°C. Using the + or - buttons
select your preference from 1°C, 2°C,
3°C or 4°C.
Press the PROG button to advance to
the next setting option.
Setting Heating/Cooling Deadband (option 4)
or
+
-
Installation Instructions
GB
10
This feature allows the installer to bias the
thermostat calibration and temperature
shown on the display. The unit is pre-set
to 0. Using the + or - buttons select your
preference. The options are + or - 3°C in
0.5°C increments.
Press the PROG button to return to RUN mode.
Setting Thermostat Calibration (option 5)
Installation Instructions
GB
or
+
-
Security settings should be carried out at the last stage of the
commissioning process. This is an optional setting and need
only be carried out if the building owner wishes to prevent the
user from tampering with the thermostat programmes.
This is achieved by setting the
advanced programming option 1 to
keyboard disabled ON. This disables all
programming functions and limits the
temperature overrides to ± 2°C. All user features such as choice
of clock display (AM/PM or 24 hour), temperature scaling (°F
or °C) continue to be available to the user. To make the setting
refer to the setting the keyboard disable function paragraph on
page 8.
Security Settings
11
Installation Instructions
GB
Factory Setting Installer Option
Switch Function Y/N Function Y/N
1 On/O Heating - Chronoproportional, 6 CPH
2 Compressor delay disabled Compressor delay enabled
3 Not used Not used
4 4 events per day 2 events per day
DIL Switch Setting Record
It is recommended that all advanced programming and DIL
switch settings are recorded in the tables below.
Switch Description
Factory
Setting
Installer
Options
Record setting
1 Keyboard disable
Keyboard
disabled
Keyboard
disabled
2
Compressor delay timer Active
only if DIL switch enabled
2 minutes
3,4 or 5
minutes
3 Fan run-on after cooling timer O
30, 60 or
90 seconds
4 Heat/Cool deadband setting 2°C 1, 3 or 5°C
5 Thermometer calibration o set 0 + or - 3°C
Advanced Programming Setting Record
12
Instructions d’installation
Spéci cation
Instructions d’installation
Remarque : Ce produit doit seulement être installé par
un électricien quali é ou un installateur d’appareil de
chau age compétent, conformément à l’édition actuelle
des réglementations de câblage IEEE.
F
Caractéristiques
Modèles à piles Modèles 230 volts
Type Code Type Code
Systèmes chaud/froid
(avec inversion automatique)
pour systèmes à 4 tubes
HC6110-3 087N705300 HC6113-3 087N705700
HCM6110-3 087N706000 HCM6113-3 087N705600
HCW6110-3 087N706100 HCW6113-3 087N706600
Puissance du ventilateur Puissance 3 vitesses
Alimentation
2 x piles alcalines AA
(non rechargeables)
230 Vac ±15%, 50/60Hz
Plage de températures
Phase de chau age - O - 5-30°C
Phase de refroidissement - 16-37°C – O
Précision des températures ± 0,5°C
Réglage zone neutre 1, 2, 3 ou 4°C
Tension nominale des contacts 20-250 Vac, 50/60Hz
Courant nominal des contacts 10mA - 3A résistant, 1A inductif
Manoeuvre d’interrupteur Contacts SPDT sans tension, Type 1B
Précision de l’heure ± 1 minute
Sauvegarde de la mémoire
1 min. pour le
remplacement des piles
15 jours
Protection IP IP30
Dimensions (mm) 130 x 100 x 38 (L x H x P)
Niveau de recyclage Degré 2
Tension assignée de tenue
au choc
2,5 KV
Test de dureté 75°C
Application
13
Installation
Commencez par enlever la plaque murale à l’arrière de
l’unité.
En partant du coin supérieur gauche de la plaque, prévoir
un dégagement d’au moins 140mm sur la droite, 15mm sur
la gauche, 30mm au-dessus et 100mm en dessous a n de
permettre le montage du module en chable.
Installez à une hauteur d’environ 1,5m à partir du sol, hors
des courants d’air et des sources de chaleur comme les
radiateurs, les feux de cheminée ou l’ensoleillement direct.
Installez le thermostat au mur et veillez à ce que le calibre
maximum des câbles soit de 1,5mm
2
.
Instructions d’installation
F
14
Instructions d’installation
F
Câblage du thermostat
Modèles HC avec un ventilateur 3 vitesses (inversion
automatique 4 tubes)
Electronique
2
3
4
5
6
7
8
9
10
C/1
Capteur
pièce
Capteur
distant
Modèles HCA
uniquement
L
N
COM
MARCHE
FROID
ARRÉT
CHAUD
MARCHE
CHAUD
VENT.3VENT.
2
VENT.
1
Alimentation
Voir la
remarque 1
Entrée tension
à fusible 3A
Marche
Arrêt
Vent. 3
Vent. 2
Vent. 1
Marche
Remarque:
Sur les versions 230
volts, connectez 230
Vac à la phase (Live)
et neutre (Neutral).
Réglages de l’interrupteur DIL
(voir l’arrière de la carte à circuits imprimés)
Les réglages de l’interrupteur DIL peuvent être notés dans le
tableau de la page 20.
Marche/Arrêt
Temporisation compresseur
activée
Non utilisé
4 ordres de programmation
par jour
Chronoproportionnel
Temporisation compresseur
désactivée
Non utilisé
2 ordres de programmation
par jour
15
Instructions d’installation
F
Installation du thermostat au mur
Veillez à ce que l’unité soit fermement en place.
Appuyez sur la touche Reset. L’unité est prête à être
programmée.
Retrait de la bande isolante de la pile
(modèles à piles)
Remplacement des piles (modèles à piles)
16
Instructions d’installation
F
Réglages de l’installateur avec la programmation
avancée
Les réglages matériels avec les thermostats HC6000 Chaud/
Froid comprennent les options suivantes :
Programmation avancée
Réglages de sécurité
Enregistrement des réglages
Options de programmation avancée
La programmation avancée permet au propriétaire du bâtiment
de limiter les possibilités de programmation ou de dérogation
temporaire de l’utilisateur. Ceci peut être utile pour protéger
le système des utilisations abusives ou pour améliorer le
rendement énergétique du système.
Pour utiliser la fonction de Programmation
avancée, appuyez sur les touches
PROG, SELECT et FAN et maintenez-les
enfoncées pendant 2 secondes.
Remarque:
- Le thermostat sortira automatiquement de la Programmation
avancée si vous n’appuyez sur aucune touche pendant les
deux minutes qui suivent.
- Pour sortir de la Programmation avancée, appuyez sur la
touche PROG à plusieurs reprises pour repasser au mode
RUN. (L’heure apparaît à nouveau et les deux points sur
l’a cheur commencent à clignoter).
+
+
PROG
SELECT
FAN
17
F
IMPORTANT : Voir les Réglages de sécurité page 19.
Cette fonction permet au propriétaire
du bâtiment de désactiver toutes les
fonctions de programmation et de
limiter la modi cation de la température
temporaire que peut e ectuer l’utilisateur
à ± 2°C.
La fonction de désactivation du clavier
est préréglée sur OFF. Si vous souhaitez
désactiver le clavier, utilisez la touche +
ou – pour sélectionner votre choix.
Quand le clavier est désactivé, l’utilisation des touches et
pour déroger à la température programmée est limitée à ± 2°C.
Appuyez sur la touche PROG pour passer à l’option de réglage
suivante.
Réglage de la fonction de désactivation du clavier
(option 1)
ou
+
-
La fonction de temporisation du compresseur est seulement
active si l’interrupteur DIL 2 (temporisateur du compresseur) est
réglé sur activé. Elle est seulement disponible sur les modèles
avec une sortie de refroidissement.
Réglage du temporisateur du compresseur (option 2)
Instructions d’installation
18
Instructions d’installation
F
Cette fonction permet à l’installateur
de sélectionner les durées minimales
d’arrêt du compresseur. La temporisation
du compresseur est prédé nie à un
temps d’arrêt minimum de 2 minutes.
Sélectionnez votre choix à l’aide de la
touche + ou -. Les options sont 1, 2, 3, 4
ou 5 minutes de temps d’arrêt minimum.
Appuyez sur la touche PROG pour passer à l’option de réglage
suivante.
ou
+
-
Cette fonction permet à l’installateur de
sélectionner une durée de prolongation
du fonctionnement du ventilateur après
chaque demande de refroidissement.
L’unité est préréglée sur OFF. Utilisez les
touches + et – pour sélectionner votre
choix : o , 30, 60 ou 90 secondes.
Appuyez sur la touche PROG pour passer
à l’option de réglage suivante.
Réglage de la prolongation du fonctionnement du
ventilateur après refroidissement
(option 3)
ou
+
-
19
Instructions d’installation
F
Cette fonction permet à l’installateur ou au
propriétaire du bâtiment de déterminer la
zone neutre minimale entre le chau age
et le refroidissement. L’unité est préréglée
sur 2°C. Sélectionnez votre choix : 1°C, 2°C,
3°C ou 4°C à l’aide de la touche + ou -.
Appuyez sur la touche PROG pour passer
à l’option de réglage suivante.
Réglage de la zone neutre de chau age/
refroidissement
(option 4)
ou
+
-
Cette fonction permet à l’installateur
d’ajuster l’étalonnage du thermostat et
la température indiquée sur l’a cheur.
L’unité est préréglée sur 0. Sélectionnez
votre choix à l’aide de la touche + ou -. Les
options disponibles sont + ou - 3°C par pas
de 0,5°C.
Appuyez sur la touche PROG pour repasser au mode RUN.
Réglage de l’étalonnage du thermostat (option 5)
ou
+
-
Les réglages de sécurité constituent la dernière étape du
processus d’installation. Il s’agit d’un réglage optionnel qui
doit seulement être e ectué si le propriétaire du bâtiment
souhaite empêcher l’utilisateur de modi er les programmes du
thermostat.
Réglages de sécurité
20
Instructions d’installation
F
Pour ce faire, il faut régler l’option 1 de
programmation avancée sur ON pour
désactiver le clavier. Ceci désactive toutes
les fonctions de programmation et limite
la dérogation à la température programmée à ± 2°C. Toutes
les fonctions utilisateur telles que l’a chage de l’horloge (AM/
PM ou 24 heures), l’échelle de température (°F ou °C) restent
disponibles pour l’utilisateur. Pour faire le réglage, veuillez
consulter la rubrique sur la fonction de désactivation du clavier
à la page 17.
Réglage usine Option installateur
Voie Fonction Y/N Fonction Y/N
1 On/O
Chau age - Chronoproportionnel,
6 CPH
2
Temporisation compresseur
désactivée
Temporisation compresseur
activée
3 Non utilisé Non utilisé
4 4 ordres par jour 2 ordres par jour
Enregistrement des réglages de l’interrupteur DIL
Il est recommandé de noter tous les réglages de programmation
avancée et de l’interrupteur DIL dans les tableaux ci-dessous.
Voie Description
Réglage
usine
Option
installateur
Noter le réglage
1 Désactivation clavier
Clavier
désactivé
Clavier
désactivé
2
Temporisateur compresseur actif
seulement si l’interrupteur DIL
est activé
2 minutes
3,4 ou 5
minutes
3
Prolongation ventilateur après
refroidissement
O
30, 60 ou 90
secondes
4 Réglage zone neutre Chaud/Froid 2°C 1, 3 ou 5°C
5
Ajustage de la calibration du
thermomètre
0 + ou - 3°C
Enregistrement des réglages de la programmation
avancée
21
Installationsanweisungen
D
Installationsanweisungen
Spezi kation
Bitte beachten Sie: Die Installation dieses Produkts darf nur
von einem quali zier ten Elektriker oder einem kompetenten
Heizungsinstallateur und in Übereinstimmung mit der
aktuellen Ausgabe der IEEE-Regelungen zu elektrischen
Schaltungen vorgenommen werden.
Funktionen
Batteriebetriebene
Modelle
230 V-Modelle
Typ Code Typ Code
Heiz- und Kühlsysteme (mit
automatischer Umschaltung)
zur Verwendung in 4-RohrSystemen
HC6110-3 087N705300 HC6113-3 087N705700
HCM6110-3 087N706000 HCM6113-3 087N705600
HCW6110-3 087N706100 HCW6113-3 087N706600
Lüfterausgang Ausgänge für 3 Lüfterdrehzahlen
Stromversorgung
2 x AA-Alkali-Batterien
(nicht wiederau adbar)
230 VAC ±15%, 50/60 Hz
Temperaturbereich
Heizbetrieb – Aus - 5-30°C
Kühlbetrieb - 16-37°C - Aus
Temperaturgenauigkeit ± 0,5°C
Neutrale Zone 1, 2, 3 oder 4°C
Nennspannung der Kontakte 20-250 VAC, 50/60 Hz
Nennstrom der Kontakte 10 mA – 3 A ohmig, 1 A induktiv
Schaltvorgang Spannungsfreie SPDT-/SPDT-Kontakte, Typ 1B
Zeitgenauigkeit ± 1 Minute
Speicherzeit 1 min für den Batterie-
wechsel
15 Tage
Schutzklasse IP30
Abmessungen (mm) 130 x 100 x 38 (B x H x T)
Verschmutzungskontrolle Grad 2
Nennstoßspannung 2,5 kV
Balldrucktest 75°C
Loading...
