Käyttöopas

VLT® AQUA Drive FC 202

0.25–90 kW

www.danfoss./vlt

Sisällysluettelo Käyttöopas

Sisällysluettelo

1 Johdanto

1.1 Käyttöoppaan tarkoitus

1.2 Lisäresurssit

1.3 Ohje- ja ohjelmistoversio

1.4 Tuotekatsaus

1.5 Hyväksynnät ja sertioinnit

1.6 Hävittäminen

2 Turvallisuus

2.1 Turvallisuussymbolit

2.2 Pätevä henkilöstö

2.3 Turvallisuusvarotoimet

3 Mekaaninen asennus

3.1 Pakkauksen avaaminen

3.2 Asennusympäristöt

3.3 Asennustapa

4

4

4

4

4

8

8

9

9

9

9

11

11

11

11

4 Sähköasennus

4.1 Turvallisuusohjeet

4.2 EMC-direktiivin mukainen asennus

4.3 Maadoitus

4.4 Kytkentäkaavio

4.5 Käyttö

4.6 Moottorin kytkentä

4.7 Verkon vaihtovirtaliitäntä

4.8 Ohjauskaapelit

4.8.1 Ohjausliitintyypit 18

4.8.2 Kytkennät ohjausliittimiin 20

4.8.3 Moottorin toiminta, käyttöönotto (liitin 27) 20

4.8.4 Jännite-/virtatulon valinta (kytkimet) 21

4.8.5 RS485-sarjaliikenne 21

4.9 Asennuksen tarkistuslista

5 Käyttöönotto

5.1 Turvallisuusohjeet

13

13

13

13

15

17

17

18

18

22

23

23

5.2 Virran kytkeminen

5.3 Paikallisohjauspaneelin toiminta

5.3.1 Graasen paikallisohjauspaneelin rakenne 23

5.3.2 Parametrin asetukset 25

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 1

23

23

Sisällysluettelo

VLT® AQUA Drive FC 202

5.3.3 Tietojen lataaminen LCP:lle/LCP:stä 25

5.3.4 Parametriasetusten muuttaminen 25

5.3.5 Oletusasetusten palauttaminen 25

5.4 Perusohjelmointi

5.4.1 Käyttöönotto SmartStart-toiminnon avulla 26

5.4.2 Käyttöönotto [Main Menu]-näppäimellä 26

5.4.3 Asynkronisen moottorin asetukset 27

5.4.4 PM-moottorin asetus, VVC

5.4.5 SynRM-moottorin asetukset VVC+:n avulla 28

5.4.6 Automaattinen energian optimointi (AEO) 29

5.4.7 Automaattinen moottorin sovitus (AMA) 29

+

5.5 Moottorin pyörimisen tarkistus

5.6 Paikallisohjauksen testi

5.7 Järjestelmän käynnistys

6 Sovellusten asetusesimerkkejä

7 Huolto, diagnostiikka ja vianmääritys

7.1 Ylläpito ja huolto

7.2 Tilasanomat

7.3 Varoitus- ja hälytystyypit

26

27

30

30

30

31

35

35

35

37

7.4 Luettelo varoituksista ja hälytyksistä

7.5 Vianmääritys

8 Tekniset tiedot

8.1 Sähkötiedot

8.1.1 Verkkojännite 1 x 200–240 V:n vaihtovirta 48

8.1.2 Verkkojännite 3 x 200–240 V vaihtovirta 49

8.1.3 Verkkojännite 1 x 380–480 V AC 53

8.1.4 Verkkojännite 3 x 380–480 V AC 54

8.1.5 Verkkojännite 3 x 525–600 V AC 58

8.1.6 Verkkojännite 3 x 525–690 V AC 62

8.2 Verkkojännite

8.3 Moottorilähtö ja moottorin tiedot

8.4 Ympäristön olosuhteet

8.5 Kaapelien tekniset tiedot

8.6 Ohjaustulo/-lähtö ja ohjaustiedot

8.7 Liitäntöjen kiristysmomentit

8.8 Sulakkeet ja johdonsuojakatkaisimet

38

45

48

48

65

65

66

66

66

69

70

8.9 Tehoalueet, painot ja mitat

9 Liite

2 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

77

79

Sisällysluettelo Käyttöopas

9.1 Symbolit, lyhenteet ja merkintätavat

9.2 Parametrivalikon rakenne

Hakemisto

79

79

85

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 3

Johdanto

VLT® AQUA Drive FC 202

11

1 Johdanto

1.1 Käyttöoppaan tarkoitus

Tämä käyttöopas sisältää taajuusmuuttajan turvallista
asennusta ja käyttöönottoa koskevia tietoja.

Käyttöopas on tarkoitettu pätevän henkilöstön käyttöön.
Lue ohjeet ja toimi niiden mukaisesti, jotta osaat käyttää
taajuusmuuttajaa turvallisesti ja ammattimaisesti. Kiinnitä
erityisesti huomiota turvaohjeisiin ja yleisiin varoituksiin.
Säilytä tämä käyttöopas aina taajuusmuuttajan lähellä.

VLT® on rekisteröity tavaramerkki.

1.2 Lisäresurssit

Saatavana on lisäresursseja, joiden avulla on helpompi
ymmärtää taajuusmuuttajan edistyneitä toimintoja ja
ohjelmointia.

VLT® AQUA Drive -taajuusmuuttaja FC 202

•

Ohjelmointioppaassa on lisätietoja parametrien
käyttämisestä sekä paljon sovellusesimerkkejä.

VLT® AQUA Drive -taajuusmuuttaja FC 202 Suunnit-

•

teluoppaan tarkoituksena on kuvata
yksityiskohtaisesti mahdollisuuksia ja toimintoja
ohjausjärjestelmien suunnittelua varten.

Ohjeet käyttöön lisälaitteiden kanssa.

•

Täydentäviä julkaisuja ja käyttöohjeita antaa Danfoss. Lue
lisää osoitteesta www.vlt-drives.danfoss.com/Support/
Technical-Documentation/ .

Ohje- ja ohjelmistoversio

1.3

Tätä käyttöohjetta tarkistetaan ja päivitetään säännöllisesti.
Kaikki parannusehdotukset ovat tervetulleita.

Taulukko 1.1 näyttää asiakirjaversion ja vastaavan ohjelmis­toversion.

Painos Huomautuksia Ohjelmisto-

versio

MG20MDxx Parametriluettelo on päivitetty

ohjelmistoversion 2.6x mukaiseksi.

Tekstipäivitys.

Taulukko 1.1 Ohje- ja ohjelmistoversio

2.6x

Tuotekatsaus

1.4

1.4.1 Käyttötarkoitus

Taajuusmuuttaja on elektroninen moottorinohjauslaite, joka
on tarkoitettu

säätämään moottorin nopeutta vasteena järjes-

•

telmän takaisinkytkentään tai ulkoisten ohjainten
etäkomentoihin. Tehokäyttöjärjestelmä
muodostuu taajuusmuuttajasta, moottorista ja
moottorin käyttämistä laitteista.

Järjestelmän ja moottorin tilan valvonta.

•

Kokoonpanosta riippuen taajuusmuuttajaa voidaan käyttää
yksittäisissä sovelluksissa tai se voi muodostaa osan
suuremmasta laitteistosta tai asennuksesta.

Taajuusmuuttajaa saa käyttää asuin- ja teollisuusympäris­töissä sekä kaupallisissa ympäristöissä paikallisten lakien ja
standardien sekä suunnitteluoppaassa kuvattujen päästöra­joitusten mukaisesti.

EU:n alueelle asennetut yksivaiheiset taajuusmuuttajat
(S2 ja S4)

Seuraavat rajoitukset ovat voimassa:

Yksiköt, joiden tulovirta on alle 16 A ja tuloteho

•

yli 1 kW (1,5 hv), on tarkoitettu käytettäväksi
ainoastaan ammattilaitteina ammatin harjoitta­misessa ja teollisuudessa eikä niitä ole tarkoitettu
yleisölle myytäviksi.

Niille tarkoitetut sovellusalueet ovat julkiset uima-

•

altaat, julkiset vedenottamot, maatalous,
kaupalliset rakennukset ja teollisuus. Kaikki muut
yksivaiheiset yksiköt on tarkoitettu käytettäviksi
vain yksityisissä matalajännitejärjestelmissä, jotka
ovat yhteydessä julkiseen sähköverkkoon vain
keski- ja suurjännitetasolla.

Yksityisten järjestelmien käyttäjien on varmis-

•

tettava, että sähkömagneettinen ympäristö vastaa
standardia IEC 610000-3-6 ja/tai muita
sopimuksia.

HUOMAUTUS!

Asuinympäristössä tämä tuote saattaa aiheuttaa radiohäi­riöitä, jolloin niiden vaimentaminen saattaa edellyttää
lisätoimenpiteitä.

Ennakoitavissa oleva väärä käyttö

Älä käytä taajuusmuuttajaa sovelluksissa, jotka eivät ole
määritettyjen käyttöolosuhteiden ja -ympäristöjen mukaisia.
Varmista, että kohdassa kappale 8 Tekniset tiedot määritetyt
olosuhteet täyttyvät.

4 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Johdanto Käyttöopas

1.4.2 Ominaisuudet

VLT® AQUA Drive -taajuusmuuttaja FC 202 -taajuusmuuttaja
on suunniteltu erityisesti vesi- ja jätevesisovelluksiin. Vakio­ja lisäominaisuuksiin kuuluvat:

Kaskadiohjaus.

•

Kuivakäytön tunnistus.

•

Käyrän lopun tunnistus.

•

SmartStart.

•

Moottorin vuorottelu.

•

Deragging-toiminto.

•

2-vaiheiset rampit.

•

Virtauksen vahvistus.

•

Takaiskuventtiilin suojaus.

•

Safe Torque O.

•

Pienen virtauksen tunnistus.

•

Esi-/jälkivoitelu.

•

Putken täyttötila.

•

Lepotila.

•

Reaaliaikainen kello.

•

Käyttäjän määritettävät infotekstit.

•

Varoitukset ja hälytykset.

•

Salasanasuojaus.

•

Ylikuormitussuoja.

•

Älykäs logiikkavalvonta.

•

Kaksoisnimellisteho (suuri/normaali ylikuormitus).

•

1 1

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 5

1

2

3

4

5

6

7

8

9

10

11

12

13

14

8

15

16

17

18

130BB492.11

Johdanto

VLT® AQUA Drive FC 202

11

1.4.3 Räjäytyskuvat

1 Paikallisohjauspaneeli (LCP) 10 Moottorin lähtöliittimet 96 (U), 97 (V), 98 (W)
2 RS485 -kenttäväylän liitin (+68, -69) 11 Rele 2 (01, 02, 03)
3 Analoginen I/O -läpivienti 12 Rele 1 (04, 05, 06)
4 LCP:n tulopistoke 13 Jarrun (-81, +82) ja kuormanjaon (-88, +89) liittimet
5 Analogiset kytkimet (A53), (A54) 14 Syötön tuloliittimet 91 (L1), 92 (L2), 93 (L3)
6 Kaapeli- suojan läpivienti 15 USB -liitin
7 Maadoituksen päätelevy 16 Fieldbus -liittimen kytkin
8 Maadoituspuristin (PE) 17 Digitaalinen I/O ja 24 V:n syöttö
9 Suojattu kaapelin maadoituspuristin ja vedonpoisto 18 Kansi

Kuva 1.1 Räjäytyskuva kotelointikoko A, IP20

6 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

1

2

3

4

5

6

7

8

9

10

11

12

13

16

17

18

19

14

15

FAN MOUNTING

QDF-30

DC-

DC+

Remove jumper to activate Safe Stop

Max. 24 Volt !

12

13

18

19 27 29 32

33

20

37

0605 04

0302 01

130BB493.11

61

68

69

39

42

50

53 54

55

Johdanto Käyttöopas

1 1

1 Paikallisohjauspaneeli (LCP) 11 Rele 2 (04, 05, 06)
2 Kansi 12 Nostorengas
3 RS485 -kenttäväyläliitin 13 Asennuspaikka
4 Digitaalinen I/O ja 24 V:n syöttö 14 Maadoituspuristin (PE)
5 Analoginen I/O -läpivienti 15 Kaapeli- suojan läpivienti
6 Kaapeli- suojan läpivienti 16 Jarruliitin (-81, +82)

7 USB -liitin 17 Kuorman jaon liitin (DC-väylä) (-88, +89)
8 Fieldbus -liittimen kytkin 18 Moottorin lähtöliittimet 96 (U), 97 (V), 98 (W)
9 Analogiset kytkimet (A53), (A54) 19 Syötön tuloliittimet 91 (L1), 92 (L2), 93 (L3)
10 Rele 1 (01, 02, 03) – –

Kuva 1.2 Räjäytyskuva Kotelointi Koot B ja C, IP55 ja IP66

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 7

Johdanto

VLT® AQUA Drive FC 202

11

Kuva 1.3 on taajuusmuuttajan sisäisten komponenttien
lohkokaavio.

1.4.4 Kotelointikoot ja tehoalueet

Katso taajuusmuuttajien kotelointityypit ja tehoalueet
kohdasta kappale 8.9 Tehoalueet, painot ja mitat.

1.5 Hyväksynnät ja sertioinnit

Pinta-

ala

1 Verkkovirtatulo

2 Tasasuuntaaja

3 DC-välipiiri

4 Tasavirtareaktorit

5

6 Vaihtosuuntaaja

7

8 Ohjauspiirit

Otsikko Toiminnot

Kolmivaiheverkon syöttö taajuus-

•

muuttajalle.

Tasasuuntaajasilta muuntaa vaihto-

•

virtatulon tasavirraksi
vaihtosuuntaajatehon syöttöä
varten.

DC-välipiiri käsittelee tasavirran.

•

Suodattavat DC-välipiirin

•

jännitteen.

Todistavat linjan transienttisuo-

•

jauksen.

Pienentävät RMS-virtaa.

•

Suurentavat takaisin linjaan

•

heijastuvaa tehokerrointa.

Vähentävät vaihtojännitesyötön

•

ylivärähtelyä.

Varastoi tasavirtaa.

Kondensaatto­ririvi

Lähtö
moottorille

•

Tarjoaa läpiajosuojauksen lyhyiden

•

tehohäviöiden varalta.

Muuntaa tasavirran kontrolloituun

•

vaihtovirran aaltomuotoon (PWM)
hallitun lähdön aikaansaamiseksi
moottorille.

Säädelty kolmivaihelähtöteho

•

moottorille.

Tulotehoa, sisäistä käsittelyä,

•

ulostuloa ja moottorivirtaa
tarkkaillaan tehokkaan käytön ja
ohjauksen varmistamiseksi.

Käyttöliittymää ja ulkoisia

•

komentoja tarkkaillaan ja
toteutetaan.

Tilan ulostulo ja -ohjaus voidaan

•

taata.

Taulukko 1.2 Hyväksynnät ja sertioinnit

Saatavilla on useita hyväksyntöjä ja sertiointeja. Ota
yhteyttä Danfoss -kumppaniin. T7-kotelointikoon taajuus­muuttajat (525–690 V) on UL-sertioitu ainoastaan 525–600
V:n jännitealueelle.

Taajuusmuuttaja täyttää termistä muistin pysyvyyttä
koskevat UL 508C-vaatimukset. Katso lisätietoja tuotekoh­taisen suunnitteluoppaan kohdasta Moottorin lämpösuojaus.

Lisätietoa vaarallisten aineiden vesiliikennekuljetuksia
koskevan eurooppalaisen sopimuksen mukaisesti (ADN) on
tuotekohtaisen suunnitteluoppaan kohdassa ADN-
sopimuksen mukainen asennus.

Hävittäminen

1.6

Älä hävitä sähköosia sisältävää laitteistoa
yhdessä talousjätteen mukana.
Kerää se erikseen paikallisten voimassa
olevien lakien mukaan.

Kuva 1.3 Taajuusmuuttajan lohkokaavio

8 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Turvallisuus Käyttöopas

2 Turvallisuus

2.1 Turvallisuussymbolit

Tässä oppaassa käytetään seuraavia symboleja:

VAROITUS

Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka
saattaa johtaa kuolemaan tai vakavaan loukkaantu­miseen.

HUOMIO

Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka voisi
johtaa lievään tai kohtalaiseen loukkaantumiseen. Sitä
voidaan käyttää myös varoituksena käytännöistä, jotka
eivät ole turvallisia.

HUOMAUTUS!

Ilmoittaa tärkeitä tietoja, mukaan lukien tilanteet, jotka
voivat aiheuttaa vahinkoja laitteille tai omaisuudelle.

VAROITUS

TAHATON KÄYNNISTYS

Kun taajuusmuuttaja on kytketty verkon vaihtovirta­syöttöön, tasavirtalähteeseen tai kuormanjakoon,
moottori voi käynnistyä milloin tahansa. Tahaton
käynnistys ohjelmoinnin, huollon tai korjaustöiden
aikana saattaa aiheuttaa kuoleman, vakavan loukkaan­tumisen tai aineellisia vahinkoja. Moottori voi käynnistyä
ulkoisella kytkimellä, kenttäväyläkomennolla, tulon
ohjearvoviestillä LCP:stä tai vikatilan kuittauksen jälkeen.

Moottorin tahattoman käynnistyksen estäminen:

Katkaise taajuusmuuttajan syöttöjännite.

•

Paina LCP:n [O/Reset]-näppäintä ennen

•

parametrien ohjelmointia.

Johdota ja kokoa taajuusmuuttaja, moottori ja

•

kaikki käytettävät laitteet täysin ennen taajuus­muuttajan kytkemistä verkon
vaihtovirtasyöttöön, tasavirtalähteeseen tai
kuormanjakoon.

2 2

2.2 Pätevä henkilöstö

Oikea ja luotettava kuljetus, varastointi, asennus, käyttö ja
ylläpito ovat taajuusmuuttajan ongelmattoman ja
turvallisen käytön edellytyksiä. Ainoastaan pätevä
henkilöstö saa asentaa tämän laitteiston ja käyttää sitä.

Päteväksi henkilöstöksi katsotaan koulutettu henkilöstö,
joka on valtuutettu asentamaan, ottamaan käyttöön ja
ylläpitämään laitteistoja, järjestelmiä ja piirejä niitä
koskevien lakien ja määräysten mukaisesti. Pätevän
henkilöstön on myös tunnettava tässä asiakirjassa kuvatut
ohjeet ja turvallisuustoimet.

Turvallisuusvarotoimet

2.3

VAROITUS

SUURJÄNNITE

Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne
ovat kytkettyinä verkon vaihtovirran tulotehoon,
tasavirran syöttöön tai kuorman jakoon. Jos asennus-,
käynnistys- ja huoltotöitä ei teetetä pätevällä
henkilöstöllä, seurauksena voi olla kuolema tai vakava
loukkaantuminen.

Ainoastaan pätevä henkilöstö saa tehdä

•

asennus-, käynnistys- ja ylläpitotöitä.

VAROITUS

PURKAUSAIKA

Taajuusmuuttajassa on tasajännitevälipiirin kondensaat­toreita, joihin voi jäädä varaus, vaikka taajuusmuuttajaan
ei tule virtaa. Suurjännitteitä voi esiintyä silloinkin, kun
LED-varoitusvalot eivät pala. Jos virran katkaisun jälkeen
ei odoteta määritettyä aikaa ennen huoltoa tai korjausta,
seurauksena voi olla kuolema tai vakava loukkaan­tuminen.

Sammuta moottori.

•

Irrota verkon vaihtovirtasyöttö ja tasajännitevä-

•

lipiirin etäsyötöt, mukaan lukien
akkuvarmistukset, UPS ja tasajännitevälipiirilii­tännät muihin taajuusmuuttajiin.

Irrota tai lukitse PM-moottori.

•

Odota, että kondensaattorien varaus purkautuu

•

kokonaan. Tarvittava odotusaika mainitaan
kohdassa Taulukko 2.1.

Varmista ennen huolto- ja korjaustöiden

•

tekemistä sopivalla jännitteenmittauslaiteella,
että kondensaattorit ovat täysin purkautuneet.

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 9

Turvallisuus

VLT® AQUA Drive FC 202

Jännite (V)

22

200–240 0.25–3.7 kW

380–480 0,37–7,5 kW

525–600 0,75–7,5 kW

525–690 – 1,1–7,5 kW

Taulukko 2.1 Purkausaika

Minimiodotusaika (minuuttia)

4 7 15

– 5,5–45 kW

(0.34–5 hv)

– 11–90 kW

(0,5–10 hv)

– 11–90 kW

(1–10 hv)

(1,5–10 hv)

(7,5–60 hv)

(15–121 hv)

(15–121 hv)

11–90 kW

(15–121 hv)

HUOMIO

SISÄISEN VIAN AIHEUTTAMA VAARA

Taajuusmuuttajan sisäinen vika voi aiheuttaa vakavan
loukkaantumisen, kun taajuusmuuttajaa ei ole suljettu
oikein.

Varmista ennen virran kytkemistä, että kaikki

•

turvakannet on suljettu ja kiinnitetty oikein.

VAROITUS

VUOTOVIRTAVAARA

Vuotovirta on yli 3.5 mA. Ellei taajuusmuuttajaa
maadoiteta kunnolla, seurauksena voi olla kuolema tai
vakava loukkaantuminen.

Varmista, että valtuutettu sähköasentaja on

•

maadoittanut laitteiston oikein.

VAROITUS

LAITTEESTA JOHTUVA VAARA

Pyörivien akselien ja sähkölaitteiden koskettaminen
saattaa aiheuttaa kuoleman tai vakavan loukkaan­tumisen.

Varmista, että ainoastaan koulutetut ja pätevät

•

henkilöt tekevät asennus-, käynnistys- ja ylläpi­totöitä.

Varmista, että sähkötyöt ovat kansallisten ja

•

paikallisten sähkömääräysten mukaisia.

Noudata tämän käyttöoppaan ohjeita.

•

VAROITUS

TAHATON MOOTTORIN PYÖRIMINEN
TUULIMYLLYILMIÖ

Kestomagneettimoottorien tahaton pyöriminen tuottaa
jännitteen ja voi varata laitteen, jolloin aiheutuu
hengenvaara sekä vakavan loukkaantumisen tai
laitteiston vahingoittumisen riski.

Varmista, että kestomagneettimoottorit on

•

lukittu niiden tahattoman pyörimisen
estämiseksi.

10 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

130BD666.10

CHASSIS/ IP20 Tamb.45

C/113 F

V LT

MADE IN
DENMARK

R

P/N: 131F6653 S/N: 038010G502

45kW(400V) / 60HP(460V)

IN: 3x380-480V 50/60Hz 82/73A

OUT: 3x0-Vin 0-590Hz 90/80A

o

CAUTION:
See manual for special condition/mains fuse

Voir manual de conditions speclales/fusibles

WARNING:
Stored charge, wait 15 min.
Charge residuelle, attendez 15 min.

* 1 3 1

F

6 6 5 3 0 3 8 0 1 0 G 5 0 2 *

`

AQUA Drive
www.danfoss.com

T/C: FC-202P45KT4E20H1XGXXXXSXXXXAXBXCXXXXDX

Listed 76X1 E134261 Ind. Contr. Eq.

o

`

1

2

4

5

6

7

8

9

10

3

Mekaaninen asennus Käyttöopas

3 Mekaaninen asennus

3.1 Pakkauksen avaaminen

3.1.1 Toimitetut tuotteet

Toimitetut tuotteet saattavat vaihdella tuotteen
kokoonpanon mukaan.

Varmista, että toimitetut tuotteet ja tyyppikilven

•

tiedot vastaavat tilausvahvistusta.

Tarkista pakkaus ja taajuusmuuttaja visuaalisesti

•

kuljetuksen aikaisen asiattoman käsittelyn aiheut­tamien vahinkojen varalta. Tee mahdolliset
korvausvaatimukset kuljetusyhtiölle. Säilytä
vaurioituneet osat selvitystä varten.

3.1.2 Varastointi

Varmista, että varastointivaatimukset täyttyvät. Katso
lisätietoja kohdasta kappale 8.4 Ympäristön olosuhteet.

3.2 Asennusympäristöt

HUOMAUTUS!

Ympäristöissä, joissa on nesteitä, hiukkasia tai
korroosiota aiheuttavia kaasuja, on varmistettava, että
laitteen IP-/tyyppiluokitus vastaavat asennusympäristöä.
Ympäristövaatimusten huomioimisen laiminlyönti voi
lyhentää taajuusmuuttajan käyttöikää. Varmista, että
ilmankosteuden, lämpötilan ja korkeuden vaatimukset
täyttyvät.

Tärinä ja iskut

Taajuusmuuttaja vastaa vaatimuksia, jotka koskevat laitteita
tuotantotilojen seiniin tai lattioihin tai niihin kiinnitettyyn
paneeliin asennettaessa syntyviä olosuhteita.

Katso lisätietoja ympäristöolosuhteista kohdasta
kappale 8.4 Ympäristön olosuhteet.

3.3 Asennustapa

3 3

1 Tyyppikoodi
2 Tilausnumero
3 Sarjanumero
4 Tehoalue

Syöttöjännite, virta ja taajuus (pienellä/suurella jännit-

5

teellä)
6 Lähtöjännite, virta ja taajuus (pienellä/suurella jännitteellä)
7 Kotelon tyyppi ja IP-luokitus
8 Ympäristön maksimilämpötila
9 Sertioinnit

10 Purkausaika (varoitus)

Kuva 3.1 Tuotteen tyyppikilpi (esimerkki)

HUOMAUTUS!

Älä irrota tyyppikilpeä taajuusmuuttajasta. Takuu
raukeaa, jos tyyppikilpi on irrotettu.

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 11

HUOMAUTUS!

Virheellinen asennus voi aiheuttaa ylikuumenemista ja
heikentää suorituskykyä.

Jäähdytys

Varmista, että laitteen ylä- ja alapuolella on

•

ilmaväli tuuletusta varten. Katso ilmavälivaati­mukset kohdasta Kuva 3.2.

a

a

130BD528.10

130BD504.10

C

a

b

130BA648.12

f

e

B

A

a

d

e

b

c

a

e

f

130BA715.12

Mekaaninen asennus

VLT® AQUA Drive FC 202

Asennus taustalevyn ja kiskojen kanssa

33

Kuva 3.3 Asianmukainen asennus taustalevyn kanssa

HUOMAUTUS!

Taustalevy tarvitaan, jos laite asennetaan kiskoille.

Kotelointi A2–A5 B1–B4 C1, C3 C2, C4

a [mm (in)] 100 (3.9) 200 (7.9) 200 (7.9) 225 (8.9)

Kuva 3.2 Ilmavälit jäähdytykseen ylä- ja alapuolella

Nostaminen

Tarkista laitteen paino turvallisen nostotavan

•

määrittämistä varten, katso
kappale 8.9 Tehoalueet, painot ja mitat.

Varmista, että nostolaite on tehtävään sopiva.

•

Varaa tehtävään tarvittaessa nostolaite, nosturi tai

•

haarukkatrukki, jonka nimellisteho riittää laitteen
siirtämiseen.

Jos laitteessa on nostorenkaat, käytä nostamiseen

•

niitä.

Asennus

1. Varmista, että asennuspaikka on tarpeeksi luja
kestääkseen laitteen painon. Taajuusmuuttaja
mahdollistaa asennuksen vierekkäin.

2. Sijoita laite mahdollisimman lähelle moottoria.
Moottorikaapelien on oltava mahdollisimman
lyhyet.

3. Varmista jäähdyttävä ilmavirta asentamalla laite
pystysuoraan lujalle ja tasaiselle pinnalle tai
lisävarusteena saatavan taustalevyn varaan.

4. Käytä laitteessa olevia urallisia asennusreikiä
seinäkiinnitykseen, jos mahdollista

Kuva 3.4 Ylä- ja alaosan asennusreiät (katso
kappale 8.9 Tehoalueet, painot ja mitat)

12 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Kuva 3.5 Ylä- ja alaosan asennusreiät (B4, C3 ja C4)

Sähköasennus Käyttöopas

4 Sähköasennus

4.1 Turvallisuusohjeet

Katso yleiset turvaohjeet kohdasta kappale 2 Turvallisuus.

VAROITUS

INDUSOITUNUT JÄNNITE

Lähellä kulkevista moottorikaapeleista indusoitunut
jännite voi ladata laitteiston kondensaattoreita silloinkin,
kun laitteistosta on katkaistu virta ja se on lukittu. Jos
moottorin lähtökaapeleita ei ole kuljetettu erillään tai ei
käytetä suojattua kaapelia, seurauksena voi olla kuolema
tai vakava loukkaantuminen.

Vedä moottorikaapelit erikseen tai

•

Käytä suojattuja kaapeleita.

•

HUOMIO

SÄHKÖISKUVAARA

Taajuusmuuttaja voi aiheuttaa PE-johtimeen tasavirran.
Suosituksen noudattamatta jättäminen saattaa aiheuttaa
sen, että vikavirtarele ei ehkä suojaa tarkoitetulla tavalla.

Kun sähköiskusuojaukseen käytetään vikavirta-

•

relettä (RCD), vain B-tyypin RCD:tä saa käyttää
syöttöpuolella.

Ylivirtasuojaus

Sovelluksissa, joissa on useita moottoreita,

•

vaaditaan taajuusmuuttajan ja moottorin väliin
muita suojalaitteita, kuten oikosulkusuojaus tai
moottorin lämpösuojaus.

Oikosulku- ja ylivirtasuojausta varten on syötössä

•

oltava sulakkeet. Jos tehdas ei ole toimittanut
sulakkeita, asentajan on hankittava ne. Katso
sulakkeiden suurimmat nimellistehot kohdasta
kappale 8.8 Sulakkeet ja johdonsuojakatkaisimet.

Johdintyyppi ja nimellistehot

Kaikkien kaapelointien on oltava poikkipinta-alaa

•

ja ympäristön lämpötilaa koskevien paikallisten ja
kansallisten vaatimusten mukaisia.

Tehokytkennän johdinsuositus: Kuparilanka,

•

nimelliskestävyys vähintään 75 °C (167 °F).

Katso suositellut johdinkoot ja -tyypit kohdista

kappale 8.1 Sähkötiedot ja kappale 8.5 Kaapelien tekniset
tiedot

EMC-direktiivin mukainen asennus

4.2

Varmista asennuksen EMC-direktiivin mukaisuus toimimalla
kohtien kappale 4.3 Maadoituskappale 4.4 Kytkentä-

kaaviokappale 4.6 Moottorin kytkentä ja
kappale 4.8 Ohjauskaapelit ohjeiden mukaisesti.

4.3 Maadoitus

VAROITUS

VUOTOVIRTAVAARA

Vuotovirta on yli 3.5 mA. Ellei taajuusmuuttajaa
maadoiteta kunnolla, seurauksena voi olla kuolema tai
vakava loukkaantuminen.

Varmista, että valtuutettu sähköasentaja on

•

maadoittanut laitteiston oikein.

Sähköturvallisuuden vuoksi

Maadoita taajuusmuuttaja voimassa olevien

•

standardien ja ohjeiden mukaisesti.

Käytä syöttöteholle, moottoriteholle ja ohjauskaa-

•

peleille omaa maadoitusjohdinta.

Älä maadoita taajuusmuuttajaa "ketjuttamalla" eli

•

liittämällä maadoitusjohdin toiseen taajuusmuut­tajaan (katso Kuva 4.1).

Käytä mahdollisimman lyhyitä maajohtimia.

•

Noudata moottorin valmistajan kytkentävaati-

•

muksia.

Kaapelin vähimmäispoikkileikkaus: 10 mm2 (7

•

AWG). Päätä erikseen 2 maadoitusjohdinta, jotka
molemmat täyttävät halkaisijavaatimukset.

4 4

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 13

130BC500.10

FC 1

FC 1

FC 2

FC 2

FC 3

FC 3

PE

PE

Sähköasennus

VLT® AQUA Drive FC 202

44

Kuva 4.1 Maadoitusperiaatteet

EMC-direktiivin mukainen asennus

Muodosta sähköinen kontakti kaapelisuojan ja

•

taajuusmuuttajan koteloinnin väliin käyttämällä
metallisia kaapeliläpivientejä tai laitteessa olevia
puristimia (katso kappale 4.6 Moottorin kytkentä).

Käytä monikuituista johdinta pursketransientin

•

vähentämiseksi.

Älä käytä kierrettyjä suojauksen päitä

•

HUOMAUTUS!

POTENTIAALIN TASAUS

On olemassa pursketransientin riski, jos taajuus­muuttajan ja järjestelmän maadoituspotentiaalit eroavat
toisistaan. Asenna tasaavat kaapelit järjestelmän
komponenttien välille. Suositeltu kaapelin poikkileikkaus:
16 mm2 (6 AWG).

14 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

+ - + -

S202

**

*

Moottori

Analogialähtö

rele1

rele2

ON = päätetty
OFF = auki

50 (+10 V LÄHTÖ)

53 (A TULO)

54 (A TULO)

55 (COM A TULO)

12 (+24 V LÄHTÖ)

13 (+24 V LÄHTÖ)

37 (D TULO)

18 (D TULO)

(COM D TULO)

(COM A LÄHTÖ) 39

(A LÄHTÖ) 42

(P RS-485) 68

(N RS-485) 69

(COM RS-485) 61

0/4–20 mA

240 V:n vaihtovirta, 2 A

24 V (NPN)

0 V (PNP)

0 V (PNP)

24 V (NPN)

19 (D TULO)

24 V (NPN)

0 V (PNP)

(D TULO/LÄHTÖ)

0 V (PNP)

24 V (NPN)

(D TULO/LÄHTÖ)

24 V (NPN)

0 V (PNP)

0 V (PNP)

24 V (NPN)

33 (D TULO)

32 (D TULO)

: Alusta

: Maadoitus

240 V:n vaihtovirta, 2 A

400 V:n vaihtovirta, 2 A

91 (L1)
92 (L2)
93 (L3)

PE

88 (-)
89 (+)

20

10 V DC

15 mA 130/200 mA

(U) 96

(V) 97
(W) 98
(PE) 99

0 V

5V

S801

RS-485

03

24 V:n tasavirta

02

01

05

04

06

27

24 V

0 V

0 V

24 V

29

1 2

PÄÄLLÄ

S201

PÄÄLLÄ

21

PÄÄLLÄ=0/4-20 mA
POIS PÄÄLTÄ=0/-10 V

DC - +10 V DC

95

P 5-00

21

PÄÄLLÄ

S801

(R+) 82

(R-) 81

130BD552.10

3­vaiheinen
virtatulo

DC-välipiiri

+10 V DC

0/-10 V DC­+10 V DC
0/4–20 mA

0/-10 V DC­+10 V DC
0/4–20 mA

Kytkintilan

tehonsyöttö

Jarruvastus

RS-485-

liittymä

Sähköasennus Käyttöopas

4.4 Kytkentäkaavio

4 4

Kuva 4.2 Peruskytkennän kaavio

A = analoginen, D = digitaalinen
*Liitintä 37 (valinnainen) käytetään Safe Torque O -toimintoon. Katso turvallisen pysäytyksen ohjeet kohdasta the VLT® -

taajuusmuuttajat - Safe Torque O -käyttöohjeet.
**Älä kytke kaapelisuojaa.

HUOMAUTUS!

Todelliset konguraatiot vaihtelevat laitetyyppien ja laiteoptioiden mukaan.

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 15

130BD529.12

1

2

3

4

5

6

7

8

9

L1
L2
L3

PE

10

11

PE

u

v

w

Sähköasennus

VLT® AQUA Drive FC 202

44

1 PLC 6 Kaapelin tiivisterengas
2 Taajuusmuuttaja 7 Moottori, 3-vaiheinen, ja PE
3 Lähtöliitin 8 Verkkovirta, 3--vaiheinen ja vahvistettu PE
4 Maadoituskisko (PE) 9 Ohjauskaapelit
5 Kaapelin eristys (kuorittu) 10

Tasaus vähintään 16 mm2 (5 AWG)

Kuva 4.3 EMC-vastaavuus Verkkovirran kytkeminen

16 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

130BT248.10

130BT334.10

Sähköasennus Käyttöopas

HUOMAUTUS!

EMC-HÄIRIÖT

Käytä moottori- ja ohjauskaapeleille suojattuja kaapeleita
ja erota syöttökaapelit, moottorikaapelit ja ohjaus­kaapelit toisistaan. Jos tehoa, moottoria ja
ohjauskytkentöjä ei eroteta toisistaan, seurauksena voi
olla laitteiden tahaton tai heikentynyt toiminta. Virta-,
moottori- ja ohjauskaapelien välissä on oltava vähintään
200 mm:n (7,9 tuuman) väli.

4.5 Käyttö

1. Irrota kansi ruuvitaltalla (katso Kuva 4.4) tai
avaamalla kiinnitysruuvit (katso Kuva 4.5).

Kuva 4.4 Kaapeleiden käyttö IP20- ja IP21-koteloissa

Kuva 4.5 Kaapeleiden käyttö IP55- ja IP66-koteloissa

Kiristä kannen ruuvit kohdassa Taulukko 4.1
annettuun momenttiin.

Kotelointi IP55 IP66

A4/A5 2 (18) 2 (18)
B1/B2 2.2 (19) 2.2 (19)
C1/C2 2.2 (19) 2.2 (19)

Ei kiristettäviä ruuveja malleille A2/A3/B3/B4/C3/C4.

Taulukko 4.1 Kiristysmomentit kansille [N•m (in-lb)]

4.6 Moottorin kytkentä

VAROITUS

INDUSOITUNUT JÄNNITE

Lähellä kulkevista moottorikaapeleista indusoitunut
jännite voi ladata laitteiston kondensaattoreita silloinkin,
kun laitteistosta on katkaistu virta ja se on lukittu. Jos
moottorin lähtökaapeleita ei ole kuljetettu erillään tai ei
käytetä suojattua kaapelia, seurauksena voi olla kuolema
tai vakava loukkaantuminen.

Vedä moottorikaapelit erikseen tai

•

Käytä suojattuja kaapeleita.

•

Noudata kaapelikokoja koskevia paikallisia ja

•

kansallisia sähkömääräyksiä. Katso johdinten
suurimmat koot kohdasta kappale 8.1 Sähkötiedot.

Noudata moottorin valmistajan kytkentävaati-

•

muksia.

Moottorikytkentöjen talttaukset tai huoltopaneelit

•

ovat laitteiden pohjassa vähintään IP21
(NEMA1/12) -laitteissa.

Älä kytke käynnistys- tai navanvaihtolaitetta

•

(esimerkiksi Dahlander-moottoria tai asynkronista
liukurengasmoottoria) taajuusmuuttajan ja
moottorin väliin.

Toimet

1. Kuori osa ulkokaapelin eristeestä.

2. Aseta kuorittu johdin kaapelinpitimen alle
mekaanisen kiinnityksen ja sähköisen kontaktin
tuottamiseksi kaapelin suojuksen ja maadoituksen
välille.

3. Kytke maadoituskaapeli lähimpään maadoitusliit­timeen kohdassa kappale 4.3 Maadoitus olevien
maadoitusohjeiden mukaisesti, katso Kuva 4.6.

4. Kytke moottorin 3-vaihejohtimet liittimiin 96 (U),
97 (V) ja 98 (W), katso Kuva 4.6.

5. Kiristä liittimet kohdan kappale 8.7 Liitäntöjen
kiristysmomentit ohjeiden mukaisesti.

4 4

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 17

130BD531.10

U

V

W

96

97

98

+DC

BR-

B

M AINS

L1 L2 L3

91 92 93

RELAY 1 RELAY 2

99

U V W

MOTOR

99

130BF048.11

1

4

3

2

130BB921.12

Sähköasennus

VLT® AQUA Drive FC 202

4.7

Verkon vaihtovirtaliitäntä

Johdinten koko taajuusmuuttajan tulovirran

•

mukaan. Katso johdinten suurimmat koot
kohdasta kappale 8.1 Sähkötiedot.

Noudata kaapelikokoja koskevia paikallisia ja

•

kansallisia sähkömääräyksiä.

Toimet

44

1. Kytke 3-vaiheiset vaihtovirtasyöttöjohdot liittimiin
L1, L2 ja L3 (katso Kuva 4.7).

2. Laitteiston konguraatiosta riippuen syöttövirta
kytketään verkkovirran tuloliittimiin tai tulon
erotukseen.

3. Maadoita kaapeli kohdan kappale 4.3 Maadoitus
maadoitusohjeiden mukaan.

4. Syötettäessä eristetystä verkosta (IT-syöttö tai
kelluva delta) tai TT/TN-S-syötöstä maadoitetulla
lenkillä (maadoitettu delta) varmista, että
parametrin parametri 14-50 RFI Filter arvoksi on
asetettu [0] Ei käytössä tasajännitevälipiirin
vahingoittumisen välttämiseksi ja maakapasi-

Kuva 4.6 Moottorin kytkentä

tanssin vähentämiseksi standardin IEC 61800-3
mukaisesti.

Kuva 4.7 esittää perustaajuusmuuttajien verkkovirtatuloa,
moottoria ja maadoitusta. Todelliset konguraatiot
vaihtelevat laitetyyppien ja laiteoptioiden mukaan.

Ohjauskaapelit

4.8

Eristä ohjauskaapelit taajuusmuuttajan suurteho-

•

komponenteista.

Jos taajuusmuuttaja on kytketty termistoriin,

•

termistorin ohjauskaapelit on vahvistettava/
kaksoiseristettävä. Suositeltava on 24 V:n tasavir­tajännite. katso Kuva 4.8.

4.8.1 Ohjausliitintyypit

Kuva 4.8 ja Kuva 4.9 näyttävät irrotettavat taajuusmuuttajan
liittimet. Liitintoiminnoista ja oletusasetuksista esitetään
yhteenveto kohdassa Taulukko 4.2.

Kuva 4.7 Esimerkki moottori-, syöttö- ja maakytkennästä

Kuva 4.8 Ohjausliitinten paikat

18 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

130BB931.11

12 13 18 19 27 29 32 33 20 37

39696861 42 50 53 54 55

1

32

Sähköasennus Käyttöopas

Kuva 4.9 Liitinten numerot

•

•

•

•

Liitin Parametrin

12, 13 – +24 V DC 24 V:n syöttöjännite

Liitännässä 1 on:

- 4 ohjelmoitavaa digitaalituloliitintä.

- 2 lisädigitaaliliitintä, jotka voidaan

ohjelmoida tuloksi tai lähdöksi.

- 24 V:n tasavirtaliittimen syöttöjännite.

- Valinnainen asiakkaan toimittama 24 V:n

tasavirtajännite.

Liitännän 2 liittimet (+)68 ja (-)69 on tarkoitettu
RS-485-sarjaliikennekytkentään.

Liitännässä 3 on:

- 2 analogiatuloa.

- 1 analogialähtö.

- 10 V DC -verkkojännite.

- Yhteiset tuloille ja lähdölle.

Liitäntä 4 on USB-portti käytettäväksi MCT 10 -

asetusohjelmisto-ohjelmiston kanssa.

Liitinten kuvaus

Oletus-

asetus Kuvaus

Digitaaliset tulot/lähdöt

digitaalituloille ja
ulkoisille antureille.
Suurin lähtövirta on 200
mA kaikissa 24 V:n
kuormissa.

Liitinten kuvaus

Oletus-

Liitin Parametrin

Parametri 5-

10 Terminal

18 Digital

18
19 Parametri 5-

32 Parametri 5-

33 Parametri 5-

27 Parametri 5-

29 Parametri 5-

20 – – Yhteinen digitaalituloille

37 – Safe Torque

39 – – Yleinen analogialähdölle
42 Parametri 6-

50 – +10 V DC 10 V:n analoginen DC-

53
54 Paramet-

55 –

Input [8] Käynnistys

11 Terminal

19 Digital

Input

14 Terminal

32 Digital

Input

15 Terminal

33 Digital

Input

12 Terminal

27 Digital

Input

13 Terminal

29 Digital

Input

50 Terminal

42 Output

Paramet-

riryhmä

6-1*

Analogiatul

o 53 Reference

riryhmä

6-2*

Analogiatul

o 54

asetus Kuvaus

[0] Ei

toimintoa

[0] Ei

toimintoa

[0] Ei

toimintoa

[2] Rullaus,

käänt.

[14] Ryömintä

O (STO),
vahinkokäyn­nistyksen esto

Analogiset tulot/lähdöt

Nopeus 0–
yläraja

Takaisin­kytkentä

–

Digitaalitulot.

Digitaalitulolle tai ­lähdölle.
Oletusasetuksena on
tulo.

ja 0 V:n potentiaalille 24
V:n syöttöön.

Turvallinen syöttö
(valinnainen). Käytetään
STO-toimintoon.

Ohjelmoitava
analogialähtö. 0–20 mA
tai 4–20 mA, kun
maksimivastus on 500

Ω

syöttöjännite. Maksimi
15 mA

Analogiatulo. Jännit­teelle tai virralle.
Katkaisimet A53 ja A54,
valitse mA tai V.
Yhteinen analogiatu­loille

4 4

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 19

130BD546.11

2

1

10 mm

[0.4 inches]

12 13 18 19 27 29 32 33

Sähköasennus

Liitinten kuvaus

Oletus-

Liitin Parametrin

61 – – Integroitu RC-suodatin

44

68 (+)

69 (-) Paramet-

01, 02, 03
04, 05, 06 Parametri 5-

Paramet-

riryhmä

8-3* FC-

portin

asetukset

riryhmä

8-3* FC-

portin

asetukset

Parametri 5-

40 Function

Relay [0] [9] Hälytys

40 Function

Relay [1]

asetus Kuvaus

Sarjaliikenne

–

–

Releet

[5] Running

VLT® AQUA Drive FC 202

kaapelisuojalle. VAIN
suojauksen kytkemiseen
EMC-ongelmien
yhteydessä.

RS485-liitäntä. Ohjaus­kortin kytkin liitännän
resistanssia varten.

Form C -relelähtö.
Vaihto- tai tasajännit­teelle ja resistiivisille tai
induktiivisille kuormille.

Kuva 4.10 Ohjauskaapeleiden kytkentä

2. Vie paljaaksi kuorittu ohjausjohdin kontaktiin.

3. Poista ruuviavain kiinnittääksesi ohjausjohtimen
kontaktiin.

4. Varmista, että kontakti on tukeva eikä irrallaan.
Löysistä ohjauskaapeleista voi aiheutua laitevikoja
tai optimaalista heikompaa toimintaa.

Katso ohjausliittimien kaapelien koot kohdasta
kappale 8.5 Kaapelien tekniset tiedotja tyypilliset ohjauskaa­pelien liitännät kohdasta kappale 6 Sovellusten
asetusesimerkkejä.

4.8.3 Moottorin toiminta, käyttöönotto

Taulukko 4.2 Liitinten kuvaus

(liitin 27)

Lisäliittimet

•

•

4.8.2 Kytkennät ohjausliittimiin

Ohjausliitinten liitännät voidaan irrottaa taajuusmuuttajasta
asennuksen helpottamiseksi kuten kohdassa Kuva 4.10.

HUOMAUTUS!

Pidä ohjausjohtimet mahdollisimman lyhyinä ja erillään
tehokaapeleista.

1. Avaa kontakti viemällä pieni ruuviavain kontaktin

2 form C -relelähtöä. Lähtöjen sijainti riippuu
taajuusmuuttajan konguraatiosta.

Sisäisissä laiteoptioissa olevat liittimet. Katso
laiteoption mukana tullutta käyttöohjetta.

yläpuolella olevaan uraan kuten kuvassa ja työnnä
ruuviavainta hieman ylöspäin.

Liittimen 12 (tai 13) ja liittimen 27 väliin tarvitaan
hyppyjohdin, jotta taajuusmuuttaja toimisi käytettäessä
tehtaan oletusohjelmointiarvoja.

Digitaalinen tuloliitin 27 on suunniteltu 24 V:n

•

tasavirran ulkoisen lukituskomennon vastaanotta­miseen.

Jos lukituslaitetta ei käytetä, johda hyppyjohdin

•

ohjausliittimen 12 (suositus) tai 13 ja 27 välille.
Hyppyjohdin tuottaa sisäisen 24 V signaalin
liittimeen 27.

Jos tilarivillä LCP:n alareunassa lukee AUTO

•

REMOTE COAST, laite on käyttövalmis, mutta siitä
puuttuu tulosignaali liittimestä 27.

Jos liittimeen 27 on kytketty tehtaalla asennettu

•

lisälaite, älä poista tätä kytkentää.

20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

130BD530.10

1

2

N O

VLT

BUSTER.

OFF-ON

A53 A54

U- I U- I

61

68

69

+

130BB489.10

RS485

Sähköasennus Käyttöopas

4.8.4 Jännite-/virtatulon valinta (kytkimet)

Analogiatuloliittimet 53 ja 54 mahdollistavat tulosignaalin
määrittämisen jännitteeksi (0–10 V) tai virraksi (0/4–20 mA).

Parametrin oletusasetus

Liitin 53: nopeuden ohjearvoviesti avoimessa

•

piirissä (katso parametri 16-61 Terminal 53 Switch
Setting).

Liitin 54: takaisinkytkentäsignaali suljetussa

•

piirissä (katso parametri 16-63 Terminal 54 Switch
Setting).

HUOMAUTUS!

Katkaise taajuusmuuttajan syöttö ennen kytkinten
asentojen muuttamista.

1. Irrota LCP (katso Kuva 4.11).

2. Irrota muut mahdolliset katkaisimet peittävät
lisälaitteet.

3. Aseta katkaisimet A53 ja A54 signaalityypin
valintaa varten. U tarkoittaa jännitettä, I virtaa.

Kuva 4.11 Liitinten 53 ja 54 katkaisimien paikka

STO-toiminnon käyttäminen vaatii taajuusmuuttajan
lisäjohdotusta. Katso lisätietoja VLT® -taajuusmuuttajien Safe

Torque O -käyttöohjeesta.

4.8.5 RS485-sarjaliikenne

Kytke RS485-sarjaliikennejohtimet liittimiin (+)68 ja (-)69

Käytä suojattua sarjaliikennekaapelia (suositus).

•

Katso asianmukaisen maadoituksen ohjeet

•

kohdasta kappale 4.3 Maadoitus.

Kuva 4.12 Sarjaliikenteen kytkentäkaavio

Sarjaliikenteen peruskokoonpanossa tulee tehdä seuraavat
valinnat:

1. protokollatyyppi kohdassa parametri 8-30 Protocol

2. taajuusmuuttajan osoite kohdassa

parametri 8-31 Address

3. siirtonopeus kohdassa parametri 8-32 Baud Rate

Taajuusmuuttajassa on 2 sisäistä tiedonsiirtopro-

•

tokollaa:

- Danfoss FC.

- Modbus RTU.

Toiminnot voi ohjelmoida etäkäytöllä protokolla-

•

ohjelmiston ja RS485-yhteyden avulla tai

parametriryhmässä 8-** Tiedons. ja aset.

Tietyn tiedonsiirtoprotokollan valinta muuttaa

•

erilaisia oletusparametriasetuksia kyseisen
protokollan spesikaatioita vastaaviksi sekä tuo
käyttöön lisää protokollakohtaisia parametreja.

Taajuusmuuttajaan on saatavana optiokortteja

•

muita kenttäväyläprotokollia varten. Katso
asennus- ja käyttöohjeet optiokortin dokumentaa­tiosta.

4 4

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 21

Sähköasennus

VLT® AQUA Drive FC 202

4.9 Asennuksen tarkistuslista

Tarkista koko asennus kohdassa Taulukko 4.3 kuvatulla tavalla ennen laitteen asennuksen viimeistelemistä. Tarkista valmiit
kohdat ja merkitse ne muistiin.

Tarkista seuraavat
ohjeet:

Apulaitteet

44

Kaapelin vetäminen•Varmista, että moottorikaapelit ja ohjauskaapelit ovat erikseen tai kolmessa erillisessä metallisessa kaapeli-

Ohjauskaapelit

Jäähdytyksen
ilmaväli

Ympäristön
olosuhteet
Sulakkeet ja
johdonsuojakat­kaisimet

Maadoitus

Tulo- ja lähtöteho­kytkennät

Paneelin sisäosat

Kytkimet

Tärinä

Kuvaus

Etsi apulaitteita, katkaisimia, erottimia tai tulosulakkeita/-katkaisimia taajuusmuuttajan tulotehopuolella tai

•

moottorin lähtöpuolella. Varmista, että ne ovat valmiit käytettäväksi täydellä nopeudella.

Tarkista takaisinkytkentään taajuusmuuttajalle käytettävien anturien toiminta ja asennus.

•

Irrota tehokertoimen korjauskondensaattorit moottorista.

•

Säädä tehokertoimen korjauskondensaattorit syöttöpuolella ja varmista, että ne ovat vaimennettuja.

•

putkessa suurtaajuuskohinan eristämiseksi.

Tarkista järjestelmä rikkinäisten tai vaurioituneiden johdinten ja löysien liitäntöjen varalta.

•

Tarkista, että ohjauskaapelit on eristetty virrasta ja moottorin kytkennöistä kohinan estämiseksi.

•

Tarkista tarvittaessa signaalien jännitelähde.

•

Suosittelemme suojatun kaapelin tai kierretyn parin käyttöä. Varmista, että suojuksen päät on liitetty oikein.

Varmista, että ilmavälit ylhäällä ja alhaalla ovat riittäviä asianmukaisen ilmavirran varmistamiseksi

•

jäähdytystä varten, katso kappale 3.3 Asennustapa.

Tarkista, että ympäristön olosuhteita koskevat vaatimukset täyttyvät.

•

Tarkista, että sulakkeet tai johdonsuojakatkaisimet ovat asianmukaiset.

•

Tarkista, että kaikki sulakkeet on kytketty tukevasti ja että ne ovat toimintakunnossa. Tarkista myös, että

•

kaikki johdonsuojakatkaisimet ovat auki.

Varmista, että maadoitusliitännät ovat riittävät ja tiiviit eikä niissä ole hapettumia.

•

Maadoitus kaapeliputkeen tai takapaneelin kiinnittäminen metallipintaan ei ole riittävä maadoitus.

•

Tarkista löysien liitäntöjen varalta.

•

Tarkista, että moottorikaapelit ja virtakaapelit ovat erillisissä johtimissa tai erilliset suojatut kaapelit.

•

Tarkista, ettei laitteen sisäosissa ole likaa, metallilastuja, kosteutta eikä korroosiota.

•

Varmista, että maadoitusliitännät ovat riittävät ja tiiviit eikä niissä ole hapettumia.

•

Varmista, että kaikki katkaisinten asetukset on määritetty oikein.

•

Tarkista, että laite on asennettu tukevasti ja että tarvittaessa käytetään iskua vaimentavia alustoja.

•

Tarkista, esiintyykö tärinää tavallista enemmän.

•

☑

Taulukko 4.3 Asennuksen tarkistuslista

HUOMIO

MAHDOLLINEN VAARA SISÄISEN VIAN YHTEYDESSÄ
Loukkaantumisvaara, jos taajuusmuuttajaa ei ole suljettu oikein.

Varmista ennen virran kytkemistä, että kaikki turvakannet on suljettu ja kiinnitetty oikein.

•

22 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Käyttöönotto Käyttöopas

5 Käyttöönotto

5.1 Turvallisuusohjeet

Katso yleiset turvaohjeet kohdasta kappale 2 Turvallisuus.

VAROITUS

SUURJÄNNITE

Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne
ovat kytkettyinä verkon vaihtovirran tulotehoon. Jos
asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä
henkilöstöllä, seurauksena voi olla kuolema tai vakava
loukkaantuminen.

Asennus, käynnistys ja huolto tulee antaa

•

ainoastaan pätevän henkilöstön tehtäviksi.

Ennen syötön kytkemistä:

1. Sulje kansi asianmukaisesti.

2. Tarkista, että kaikki kaapeliläpiviennit on kiristetty
oikein.

3. Varmista, että laitteen syöttö on katkaistu ja
lukittu. Älä luota taajuusmuuttajan erotuskyt­kimiin syöttötehon eristyksessä.

4. Varmista, ettei tuloliittimissä L1 (91), L2 (92) ja L3
(93), vaiheesta vaiheeseen tai vaiheesta maahan
ole jännitettä.

5. Varmista, ettei lähtöliittimissä 96 (U), 97 (V) ja 98
(W), vaiheesta vaiheeseen tai vaiheesta maahan
ole jännitettä.

6.

Varmista moottorin jatkuvuus mittaamalla Ώ-arvot
U–V (96–97), V–W (97–98) ja W–U (98–96).

7. Tarkista taajuusmuuttajan ja moottorin asianmu­kainen maadoitus.

8. Tarkista, ettei taajuusmuuttajan liittimissä ole
löysiä kytkentöjä.

9. Varmista, että verkkojännite vastaa taajuus­muuttajan ja moottorin jännitettä.

Virran kytkeminen

5.2

Kytke laitteeseen virta seuraavasti:

1. Varmista, että tulojännite on tasapainossa 3 %:n
sisällä. Ellei, korjaa syöttöjännitteen epätasapaino,
ennen kuin jatkat. Toista toimenpide jännitteen
korjauksen jälkeen.

2. Varmista, että mahdollisen optiona saatavan
laitteen kytkentä vastaa asennussovellusta.

3. Varmista, että kaikki käyttölaitteet on kytketty
pois päältä. Paneeliovien on oltava kiinni ja
kansien hyvin kiinnitettyinä.

4. Kytke laitteeseen virta. Älä käynnistä taajuus­muuttajaa tässä vaiheessa. Jos laitteessa on
erotuskytkin, käännä se ON-asentoon virran
tuomiseksi taajuusmuuttajaan.

5.3 Paikallisohjauspaneelin toiminta

Paikallisohjauspaneeli (LCP) on yhdistetty näyttö ja
näppäimistö laitteen etuosassa.

LCP:ssä on monia erilaisia toimintoja:

Käynnistys, pysäytys ja ohjausnopeus paikallisoh-

•

jauksella.

Näytä käyttötiedot, tila, varoitukset ja huomau-

•

tukset.

Ohjelmoi taajuusmuuttajan toiminnot.

•

Nollaa taajuusmuuttaja vian jälkeen, jos

•

automaattinollaus on poissa käytöstä.

Optiona on saatavana myös numeerinen LCP (NLCP). NLCP
toimii samaan tapaan kuin LCP. Katso Ohjelmointioppaasta
tarkempia tietoja NLCP:n käytöstä.

HUOMAUTUS!

Voit tehdä käyttöönoton tietokoneen avulla asentamalla
MCT 10 -asetusohjelmisto -ohjelmiston. Ohjelmiston voi
ladata (perusversio) tai tilata (edistynyt versio, tilaus­numero 130B1000). Saat lisätietoja ja latauksia
osoitteesta www.danfoss.com/BusinessAreas/DrivesSo-
lutions/Software+MCT10/MCT10+Downloads.htm.

5.3.1 Graasen paikallisohjauspaneelin
rakenne

Graanen paikallisohjauspaneeli (GLCP) jakautuu neljään
toiminnalliseen ryhmään (katso Kuva 5.1).

A. Näyttöalue.

B. Näytön valikkopainikkeet.

C. Navigointinäppäimet ja merkkivalot.

D. Toimintopainikkeet ja nollaus

5 5

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 23

130BD598.10

Auto

On

Reset

Hand

On

O

Status

Quick
Menu

Main

Menu

Alarm

Log

Back

Cancel

Info

OK

Status

1(1)

36.4 kW

Auto Remote Ramping

0.000

On

Alarm

Warn.

A

7.83 A

799 RPM

B

C

D

53.2 %

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18 19 20 21

Käyttöönotto

VLT® AQUA Drive FC 202

B. Näytön valikkopainikkeet

Valikkopainikkeita käytetään valikon käyttöparametrien
määrittämiseen, tilanäyttötilojen selaamiseen normaalin
käytön aikana sekä vikalokin tietojen tarkasteluun.

Painike Toiminta

6 Status Näyttää toimintatiedot.
7 Quick Menu

(pika-asetus­valikko)

Mahdollistaa ohjelmoinnin parametrien
muokkaamisen alkuasennusohjeita ja
monia yksityiskohtaisia käyttöohjeita
varten.

8 Main Menu

55

(päävalikko)

Mahdollistaa kaikkien ohjelmointipara­metrien muokkaamisen.

9 Hälytysloki Näyttää luettelon aktiivisista varoituksista,

10 tuoreinta hälytystä sekä huoltolokin.

Taulukko 5.2 Kuvateksti Kuva 5.1, Näytön valikkonäppäimet

C. Navigointipainikkeet ja merkkivalot (LED)

Navigointipainikkeilla ohjelmoidaan toimintoja ja
liikutetaan näyttökohdistinta. Lisäksi navigointipainikkeilla
voi säädellä nopeutta paikallisessa käytössä. Tällä alueella
on kolme taajuusmuuttajan tilan merkkivaloa.

Painike Toiminta

10 Takaisin Palauttaa edelliseen vaiheeseen tai luetteloon

Kuva 5.1 GLCP

valikkorakenteessa.

11 Peruuta Peruu viimeksi tekemäsi muutoksen tai

antamasi komennon, kunhan näyttötilaa ei

A. Näyttöalue

Näyttöalue aktivoituu, kun taajuusmuuttaja saa jännitettä

12 Info Paina tästä, niin saat esiin näytöllä olevan

verkon, DC-liittimien tai 24 V:n ulkoisen tasavirtasyötön
kautta.

LCP:ssä näkyviä tietoja voi muokata käyttäjäsovelluksen
mukaan. Valitse optiot pika-asetusvalikosta Q3-13 Näytön

13 Navigointi-

painikkeet

14 OK Voit muokata parametriryhmiä tai ottaa

asetukset.

Näyttö Parametrin Oletusasetus

1 Parametri 0-20 Display

2 Parametri 0-21 Display

3 Parametri 0-22 Display

Line 1.1 Small

Line 1.2 Small

[1617] Nopeus [RPM]

[1614] Moottorin virta

[1610] Teho [kW]

Line 1.3 Small

4 Parametri 0-23 Display

[1613] Taajuus

Line 2 Large

5 Parametri 0-24 Display

Line 3 Large

[1602] Ohjearvo %

Taulukko 5.1 Kuvateksti Kuva 5.1, näyttöalue

24 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Taulukko 5.3 Kuvateksti Kuva 5.1, navigointipainikkeet

MerkkivaloVäri Toiminta

15 Päällä Vihreä ON-merkkivalo syttyy, kun taajuus-

16 Warn. Keltainen Kun varoituksen edellytykset

17 Hälytys Punainen Vikatilanne saa punaisen

Taulukko 5.4 Kuvateksti Kuva 5.1, merkkivalot (LED)

ole vaihdettu.

toiminnon määritelmän.
Liiku valikkokohtien välillä neljällä navigointi­painikkeella.

valinnan käyttöön painamalla tästä.

muuttajaan kytketään
verkkojännite tai se saa jännitettä
verkon, DC-väylän liittimen tai 24
V:n ulkoisen virtalähteen kautta.

täyttyvät, keltainen WARN-valo
syttyy ja näytölle tulee ongelmasta
kertova teksti.

hälytysvalon vilkkumaan, ja
näytölle tulee hälytysteksti.

Käyttöönotto Käyttöopas

D. Toimintopainikkeet ja nollaus

Toimintopainikkeet sijaitsevat LCP:n alaosassa.

Painike Toiminta

18 Hand On Käynnistää taajuusmuuttajan paikallisoh-

jauksella.

Ohjaustulosta tai sarjaliikenteestä peräisin

•

oleva ulkoinen pysäytyssignaali ohittaa
paikallisen hand on -ohjauksen.

19 O Sammuttaa moottorin mutta ei katkaise

tehonsyöttöä taajuusmuuttajalle.

20 Auto On Kytkee järjestelmän etäkäyttötilaan.

Reagoi ohjausliitinten tai sarjaliikenteen

•

ulkoiseen käynnistyskomentoon.

21 Kuittaus Kuittaa taajuusmuuttajan manuaalisesti vian

korjaamisen jälkeen.

Taulukko 5.5 Kuvateksti Kuva 5.1, käyttönäppäimet ja kuittaus

HUOMAUTUS!

Näytön kontrastia voi säätää [Status]- ja [▲]/[▼] -painik­keilla.

5.3.2 Parametrin asetukset

Sovellusten oikea ohjelmointi edellyttää usein toimintojen
asettamista useisiin toisiinsa liittyviin parametreihin.
Lisätietoja parametreista on kohdissa kappale 9.2 Parametri-
valikon rakenne.
Ohjelmointitiedot tallentuvat sisäisesti taajuusmuuttajaan.

Tee tiedoista varmuuskopio lataamalla ne LCP:n

•

muistiin.

Voit ladata tiedot toiseen taajuusmuuttajaan

•

kytkemällä LCP:n kyseiseen laitteeseen ja
lataamalla tallennetut asetukset.

Tehtaan oletusasetusten palauttaminen ei muuta

•

LCP:n muistiin tallennettuja tietoja.

5.3.3 Tietojen lataaminen LCP:lle/LCP:stä

5.3.4 Parametriasetusten muuttaminen

Parametriasetuksia voi käyttää ja muuttaa pika-asetusva­likosta tai päävalikosta. Pika-asetusvalikon kautta voi
käyttää vain tiettyjä parametreja.

1. Paina LCP:n [Quick Menu]- tai [Main Menu] ­näppäintä.

2.

Selaa parametriryhmiä painamalla [▲] [▼], valitse
parametriryhmä painamalla [OK].

3.

Selaa parametreja painamalla [▲] [▼], valitse
parametri painamalla [OK].

4.

[▲] [▼] -näppäimillä voit muuttaa parametrin
asetuksen arvoa.

5.

Siirrä numeroa painamalla [◄] [►] kun desimaali­parametri on muokkaustilassa.

6. Hyväksy uusi asetus [OK]-näppäimellä.

7. Siirry Tila-kohtaan painamalla kaksi kertaa [Back]
tai siirry päävalikkoon painamalla [Main Menu].

Näytä muutokset

Pika-asetusvalikko Q5 - Tehdyt muutokset näyttää kaikki
parametrit, jotka on muutettu oletusasetuksista.

Luettelossa näytetään ainoastaan parametrit, jotka

•

on muutettu nykyisen asetusten muokkauksen
aikana.

Oletusarvoiksi palautettuja parametreja ei näytetä.

•

Viesti Empty (Tyhjä) tarkoittaa, että parametreja ei

•

ole muutettu.

5.3.5 Oletusasetusten palauttaminen

HUOMAUTUS!

Ohjelmoinnin, moottorin tietojen, lokalisoinnin ja valvon­tatietojen häviämisen vaara, jos oletusasetukset
palautetaan. Voit luoda varmuuskopion lataamalla tiedot
LCP:hen ennen alustamista.

5 5

1. Pysäytä moottori [O]-painikkeella ennen tietojen
lataamista paneeliin tai taajuusmuuttajaan.

2. Paina [Main Menu], valitse parametri 0-50 LCP
Copy ja paina [OK].

3. Lataa tiedot LCP:hen valitsemalla [1] Kaikki

LCP:hen tai lataa tiedot LCP:stä valitsemalla [2]
Kaikki LCP:stä.

4. Paina [OK]-näppäintä. Näyttöön tulee palkki, joka
kertoo lataamisen edistymisestä.

5. Palaa normaaliin toimintaan painamalla [Hand
On]- tai [Auto On] -näppäintä.

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 25

Parametriasetukset palautetaan oletusarvoon alustamalla
taajuusmuuttaja. Alustus tehdään toiminnolla
parametri 14-22 Operation Mode (suositeltava) tai manuaa­lisesti.

parametri 14-22 Operation Mode-toiminnon avulla

•

tehty alustus ei nollaa taajuusmuuttajan asetuksia,
kuten käyttötunnit, sarjaliikenteen valinnat,
henkilökohtaiset valikkoasetukset, hälytysloki ja
muut valvontatoiminnot.

Manuaalinen alustus poistaa kaikki moottorin,

•

ohjelmoinnin, lokalisoinnin ja valvonnan tiedot ja
palauttaa tehtaan oletusasetukset.

130BP066.10

1107 r/min

0 - ** Toiminta/näyttö

1 - ** Kuorm./moott.

2 - ** Jarrut

3 - ** Ohjearvo / rampit

3,84 A 1 (1)

Päävalikko

Käyttöönotto

VLT® AQUA Drive FC 202

Suositeltava alustus toiminnon parametri 14-22 Operation
Mode avulla.

1. Painamalla [Main Menu] -näppäintä kaksi kertaa
pääset parametreihin.

2. Siirry kohtaan parametri 14-22 Operation Mode ja
paina [OK]-näppäintä.

3. Valitse [2] Alustus ja paina [OK]-näppäintä.

4. Katkaise laitteesta virta ja odota, kunnes näyttö
sammuu.

5. Kytke laitteeseen virta.

55

Parametrien oletusasetukset palautuvat käynnistyksen
aikana. Se voi kestää hiukan normaalia pidempään.

6. Hälytys 80, Taajuusmuut. alust. tulee näkyviin.

7. Palaa käyttötilaan painamalla [Reset].

Manuaaliset alustustoimet

1. Katkaise laitteesta virta ja odota, kunnes näyttö
sammuu.

2. Pidä [Status]-, [Main Menu]- ja [OK]-näppäimiä
painettuna samaan aikaan, kun kytket laitteeseen
syötön (noin 5 s tai kunnes kuuluu selvä
napsahdus ja puhallin käynnistyy).

Tehtaan oletusparametriasetukset palautuvat käynnistyksen
aikana. Se voi kestää hiukan normaalia pidempään.

Manuaalinen alustus ei resetoi seuraavia taajuusmuuttajan
tietoja:

Parametri 15-00 Operating hours.

•

Parametri 15-03 Power Up's.

•

Parametri 15-04 Over Temp's.

•

Parametri 15-05 Over Volt's.

•

Perusohjelmointi

5.4

HUOMAUTUS!

SmartStart-asetusten määritys edellyttää moottorin
tietoja. Vaadittavat tiedot ovat yleensä moottorin tyyppi­kilvessä.

SmartStart-toiminto määrittää taajuusmuuttajan asetukset
3 vaiheessa, joista kussakin on useita vaiheita, katso
Taulukko 5.6.

Vaihe Toiminta

1 Perusohjelmointi Suorita ohjelmointi

Valitse ja ohjelmoi
haluamasi sovellus:

Yksi pumppu/moottori.

•

2 Sovellusosuus

Vesi- ja pumppuominai-

3

suudet

Taulukko 5.6 SmartStart-asetukset 3 vaiheessa

5.4.2 Käyttöönotto [Main Menu]­näppäimellä

Suositeltavat parametrien asetukset on tarkoitettu
käynnistystä ja tarkistusta varten. Sovelluksen asetukset
voivat vaihdella.

Syötä tiedot, kun virta on päällä, mutta ennen taajuus­muuttajan käyttöä.

1. Paina LCP:n [Main Menu] -näppäintä.

2. Siirry navigointinäppäimillä parametriryhmään 0-**
Operation/Display ja paina [OK].

Moottorin vuorottelu.

•

Peruskaskadiohjaus.

•

Isäntä/orja.

•

Siirry erillisiin vesi- ja
pumppuparametreihin.

5.4.1 Käyttöönotto SmartStart-toiminnon
avulla

SmartStart mahdollistaa perusmoottorin ja sovelluspara­metrien nopean määrityksen.

SmartStart käynnistyy automaattisesti taajuus-

•

muuttajan ensimmäisen käynnistyksen tai
alustuksen jälkeen.

Tee taajuusmuuttajan käyttöönottotoimet

•

loppuun toimimalla näyttöön tulevien ohjeiden
mukaisesti. Aktivoi SmartStart-toiminto aina
valitsemalla Pika-asetusvalikko Q4 - SmartStart.

Katso lisätietoja käyttöönotosta ilman SmartStart-

•

avustajaa kohdasta kappale 5.4.2 Käyttöönotto
[Main Menu]-näppäimellä tai ohjelmointioppaasta.

26 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Kuva 5.2 Main Menu (päävalikko)

0-

**

Operation / Display

0.0%

0-0

*

Basic Settings

0-1

*

Set-up Operations

0-2

*

LCP Display

0-3

*

LCP Custom Readout

0.00A 1(1)

130BP087.10

0-0

*

Basic Settings

0.0%

0-03 Regional Settings

[0] International

0.00A 1(1)

130BP088.10

Käyttöönotto Käyttöopas

3. Siirry navigointinäppäimillä parametriryhmään

5.4.3 Asynkronisen moottorin asetukset

0-0* Perusasetukset ja paina [OK].

Anna seuraavat moottoritiedot. Tiedot ovat moottorin
tyyppikilvessä.

1. Parametri 1-20 Motor Power [kW] tai
parametri 1-21 Motor Power [HP].

2. Parametri 1-22 Motor Voltage.

3. Parametri 1-23 Motor Frequency.

Kuva 5.3 Toiminta/näyttö

4. Parametri 1-24 Motor Current.

5. Parametri 1-25 Motor Nominal Speed.

4. Siirry navigointinäppäimillä
kohtaanparametri 0-03 Regional Settings ja paina
[OK].

Kun VVC+-tilassa halutaan optimaalinen suorituskyky,
seuraavien parametrien määrittämiseen vaaditaan lisää
moottoritietoja. Tiedot ovat moottorin datalehdellä (nämä
tiedot eivät yleensä ole moottorin tyyppikilvessä). Suorita
täydellinen automaattinen moottorin sovitus (AMA)
parametrilla parametri 1-29 Automatic Motor Adaptation
(AMA) [1] Täyd. AMA käytt. tai anna parametrit manuaa­lisesti. Parametri 1-36 Iron Loss Resistance (Rfe) syötetään
aina manuaalisesti.

6. Parametri 1-30 Stator Resistance (Rs).

Kuva 5.4 Perusasetukset

7. Parametri 1-31 Rotor Resistance (Rr).

8. Parametri 1-33 Stator Leakage Reactance (X1).

5. Valitse navigointinäppäimillä tarpeen mukaan [0]
Kansainvälinen tai [1] Pohjois-Amerikka ja paina
[OK]-näppäintä. (Tämä muuttaa useiden peruspa­rametrien oletusasetuksia).

6. Paina LCP:n [Main Menu] -näppäintä.

7. Siirry navigointinäppäimillä kohtaan
parametri 0-01 Language.

8. Valitse kieli ja paina [OK]-näppäintä.

9. Jos ohjausliitinten 12 ja 27 välissä on

9. Parametri 1-34 Rotor Leakage Reactance (X2).

10. Parametri 1-35 Main Reactance (Xh).

11. Parametri 1-36 Iron Loss Resistance (Rfe).

Sovelluskohtainen säätö ajettaessa VVC

+

VVC+ on hyvä yleinen ohjaustila. Useimmissa tilanteissa sen
suorituskyky on optimaalinen ilman lisäsäätöjä. Suorita
täydellinen AMA parhaan suorituskyvyn takaamiseksi.

5.4.4

PM-moottorin asetus, VVC

+

hyppyjohdin, jätä parametri 5-12 Terminal 27
Digital Input-asetus tehtaan oletusasetukseksi.
Valitse muussa tapauksessa [0] Ei toimintoa
kohdassaparametri 5-12 Terminal 27 Digital Input.

HUOMAUTUS!

Käytä kestomagneettimoottoria (PM) vain puhaltimille ja
pumpuille.

10. Määritä sovelluskohtaiset asetukset seuraaville
parametreille:

10a Parametri 3-02 Minimum Reference.

10b Parametri 3-03 Maximum Reference.

10c Parametri 3-41 Ramp 1 Ramp Up Time.

Alkuohjelmoinnin vaiheet

1. Aktivoi PM-moottorin käyttö Parametri 1-10 Motor
Construction, valitse [1] PM, ei avonapa SPM.

2. Aseta parametrin parametri 0-02 Motor Speed Unit
arvoksi [0] RPM.

10d Parametri 3-42 Ramp 1 Ramp Down Time.

10e Parametri 3-13 Reference Site. Yhdistetty

asetukseen Yht. käsi/aut.käytt.
Paikallinen Etä.

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 27

Moottoritietojen ohjelmointi

Kun valittuna on PM-moottori kohdassa
parametri 1-10 Motor Construction, PM moottoriin liittyvät
parametrit parametriryhmissä 1-2* Moottoridata, 1-3* Laaj.
moottoritied. ja 1-4* ovat aktiivisia.
Tarvittavat tiedot ovat moottorin tyyppikilvessä ja
moottorin datalehdellä.

5 5

Käyttöönotto

VLT® AQUA Drive FC 202

Ohjelmoi seuraavat parametrit luetellussa järjestyksessä:

1. Parametri 1-24 Motor Current.

2. Parametri 1-26 Motor Cont. Rated Torque.

3. Parametri 1-25 Motor Nominal Speed.

4. Parametri 1-39 Motor Poles.

5. Parametri 1-30 Stator Resistance (Rs).
Syötä linja yhteisen staattorikäämin resistanssin
(Rs). Jos käytettävissä on tiedot linjasta linjaan, se
on jaettava 2:lla linjasta yhteiseen (aloituspiste) ­arvon saavuttamiseksi.

55

6. Parametri 1-37 d-axis Inductance (Ld).
Syötä PM-moottorin linjasta yhteiseen -arvo
suoran akselin induktanssiin.
Jos käytettävissä on vain tiedot linjasta linjaan, se
on jaettava 2:lla linja-aloituspiste-arvon määrittä­miseksi.

7. Parametri 1-40 Back EMF at 1000 RPM.
Syötä linjasta linjaan PM-moottorin SMV:n
palautus 1000 kierrosta minuutissa (rpm) (RMS­arvo). SMV:n palautusarvo on PM-moottorin
tuottama jännite silloin, kun taajuusmuuttajaa ei
ole kytketty ja akselia pyöritetään ulkopuolelta.
SMV:n palautusarvo ilmoitetaan yleensä suhteessa
moottorin nimellisnopeuteen tai 1000 kierrokseen
minuutissa 2 linjan väliltä mitattuna. Jos arvoa ei
ole saatavana moottorin nopeudella 1000

Käynnistä moottori nimellisnopeudella. Jos sovellus ei käy
hyvin, tarkista VVC+ PM -asetukset. Suositusasetukset eri
sovelluksille ovat nähtävissä kohdissa Taulukko 5.7.

Sovellus aset.

Alhaisten inertian
sovelluksiin
I

Load/IMotor

Alhaisten inertian
sovelluksiin
50>I
Korkean inertian
sovellukset
I

Load/IMotor

Suuri kuorma pienellä
nopeudella
<30 % (Nimellisnopeus)

<5

Load/IMotor

> 50

>5

Parametria Parametri 1-17 Voltage
lter time const. on suurennettava
kertoimella 5–10.
Parametria Parametri 1-14 Damping
Gain on pienennettävä.
Parametria Parametri 1-66 Min.
Current at Low Speed on pienen­nettävä (<100 %)
Merkitse lasketut arvot muistiin.

Parametreja Parametri 1-14 Damping

Gain, parametri 1-15 Low Speed Filter
Time Const. ja parametri 1-16 High
Speed Filter Time Const. on suuren-

nettava.
Parametria Parametri 1-17 Voltage
lter time const. on suurennettava.
Parametria Parametri 1-66 Min.
Current at Low Speed on suuren­nettava (>100 % pitkän aikaa saattaa
aiheuttaa moottorin ylikuume­nemisen).

kierrosta minuutissa (rpm), laske oikea arvo
seuraavasti: Jos SMV:n palautus on esimerkiksi

Taulukko 5.7 Suositusasetukset eri sovelluksille

320 V nopeudella 1800 kierrosta minuutissa
(rpm), se voidaan laskea kierrosten ollessa 1000
RPM seuraavasti: SMV:n palautus= (jännite/
RPM)*1000 = (320/1800)*1000 = 178. Tämä on
arvo, joka on asetettava parametriin

Jos moottori alkaa oskilloida tietyllä nopeudessa,
suurennaparametri 1-14 Damping Gain -arvoa. Suurenna
arvoa pienin askelin. Moottorista riippuen tälle parametrille
hyvä arvo on 10 % tai 100 % suurempi kuin oletusarvo.

parametri 1-40 Back EMF at 1000 RPM.

Testaa moottorin toiminta

1. Käynnistä moottori pienellä nopeudella (100–200
kierrosta minuutissa (rpm)). Jos moottori ei pyöri,
tarkista asennus, yleinen ohjelmointi ja moottorin
tiedot.

2. Tarkasta, että käynnistystoiminto kohdassa
parametri 1-70 PM Start Mode vastaa sovelluksen
vaatimuksia.

Käynnistysmomenttia voi säätää kohdassa
parametri 1-66 Min. Current at Low Speed. 100% sisältää
nimellismomentin käynnistysmomenttina.

5.4.5

SynRM-moottorin asetukset VVC+:n
avulla

Tässä osassa kuvataan, miten SynRM-moottori määritetään
VVC+:n avulla.

Roottorin tunnistus

Tätä toimintoa suositellaan sovelluksissa, joissa moottori
käynnistyy pysähdyksistä esimerkiksi pumpuissa ja kuljet­timissa. Joissain moottoreissa kuuluu ääni, kun impulssia
lähetetään. Tämä ei vahingoita moottoria.

Parking-toiminto

Tämä toiminto on suositeltava sovelluksille, joissa moottori
pyörii hitaalla nopeudella, esimerkiksi puhallinsovellusten
tuulimyllyilmiö. Parametri 2-06 Parking Current ja
parametri 2-07 Parking Time ovat säädettävissä. Suurenna

HUOMAUTUS!

SmartStart-avustaja kattaa SynRM-moottorien perusase­tusten määrittämisen.

Alkuohjelmoinnin vaiheet

Ota SynRM-moottorin toiminta käyttöön valitsemalla [5]
Sync. Reluktanssi kohdassa parametri 1-10 Motor
Construction.

näiden parametrien tehdasasetuksia sovelluksissa, joissa on
kyseessä suuri hitaus.

28 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Käyttöönotto Käyttöopas

Moottoritietojen ohjelmointi

Alkuohjelmoinnin vaiheiden jälkeen SynRM-moottoriin
liittyvät parametrit parametriryhmissä 1-2* Moottoridata,
1-3* Laaj., Moottoritied. ja 1-4* Laaj. moottoritied. II ovat
aktiivisia.

Käytä moottorin tyyppikilven ja moottorin datalehden
tietoja seuraavien parametrien ohjelmoimiseen mainitussa
järjestyksessä:

1. Parametri 1-23 Motor Frequency.

2. Parametri 1-24 Motor Current.

3. Parametri 1-25 Motor Nominal Speed.

4. Parametri 1-26 Motor Cont. Rated Torque.

Suorita täydellinen AMA käyttämällä

parametri 1-29 Automatic Motor Adaptation (AMA) [1] Täyd.
AMA käytt. tai anna seuraavat parametrit manuaalisesti.

1. Parametri 1-30 Stator Resistance (Rs).

2. Parametri 1-37 d-axis Inductance (Ld).

3. Parametri 1-44 d-axis Inductance Sat. (LdSat).

4. Parametri 1-45 q-axis Inductance Sat. (LqSat).

5. Parametri 1-48 Inductance Sat. Point.

Sovelluskohtaiset säädöt

Käynnistä moottori nimellisnopeudella. Jos sovellus ei käy
hyvin, tarkista VVC+ SynRM -asetukset. Kohdassa
Taulukko 5.8 on sovelluskohtaisia suosituksia:

Sovellus aset.

Alhaisen inertian
sovelluksiin
I

Load/IMotor

Alhaisen inertian
sovelluksiin
50>I
Korkean inertian
sovellukset
I

Load/IMotor

Suuri kuorma pienellä
nopeudella
<30 % (Nimellisnopeus)

<5

Load/IMotor

>50

>5

Suurenna parametri 1-17 Voltage
lter time const.-arvoa kertoimella 5–

10.
Vähennä parametri 1-14 Damping
Gain.
Vähennä parametri 1-66 Min. Current
at Low Speed (<100 %).
Säilytä oletusarvot.

Suurenna parametri 1-14 Damping

Gain, parametri 1-15 Low Speed Filter
Time Const. ja parametri 1-16 High

Speed Filter Time Const.

Suurenna parametria

parametri 1-17 Voltage lter time

const.

Säädä käynnistysmomenttia suuren­tamalla parametri 1-66 Min. Current
at Low Speed-arvoa. 100 % tuottaa
käynnistysmomentiksi nimellismo­mentin. Yli 100 % virtatason
käyttäminen pitkään voi ylikuu­mentaa moottorin.

Sovellus aset.

Dynamiikan sovellukset Suurenna erittäin dynaamisissa

sovelluksissa parametri 14-41 AEO
Minimum Magnetisation-arvoa.
Parametrin parametri 14-41 AEO
Minimum Magnetisation säätäminen
varmistaa hyvän tasapainon energia­tehokkuuden ja dynamiikan välillä.
Määritä pienin taajuus, jolla taajuus­muuttaja käyttää pienintä
magnetisointia, säätämällä
parametria parametri 14-42 Minimum

AEO Frequency.
Alle 18 kW (24 hv)
moottorikoot

Taulukko 5.8 Suositukset eri sovelluksille

Vältä lyhyitä rampin laskuaikoja.

Jos moottori alkaa oskilloida tietyllä nopeudessa,
suurennaparametri 1-14 Damping Gain -arvoa. Suurenna
vaimennuksen vahvistusarvoa pienin askelin. Moottorista
riippuen tämän parametrin voi asettaa 10 % tai 100 %
oletusarvoa suuremmaksi.

5.4.6 Automaattinen energian optimointi
(AEO)

HUOMAUTUS!

AEO ei koske kestomagneettimoottoreita.

AEO on menetelmä, joka minimoi moottorin jännitteen­syötön, jolloin energiankulutus, lämpö ja melu vähenevät.

Ota AEO käyttöön asettamalla parametrin

parametri 1-03 Torque Characteristics arvoksi [2] Autom.
energian optim. CT tai [3] Autom. energian optim. VT.

5.4.7 Automaattinen moottorin sovitus
(AMA)

AMA on testimenetelmä, jolla optimoidaan taajuus­muuttajan ja moottorin yhteensopivuus.

Taajuusmuuttaja rakentaa matemaattisen mallin

•

moottorista moottorin lähtövirran säätelemiseksi.
Menetelmällä testataan myös sähkön tulovaiheen
tasapaino. Se vertaa moottorin ominaisuuksia
syötettyihin tyyppikilven tietoihin.

Moottorin akseli ei pyöri eikä moottori vaurioidu

•

AMA:n suorittamisen aikana.

Jotkin moottorit eivät ehkä pysty suorittamaan

•

testin täydellistä versiota. Valitse siinä tapauksessa
[2] Rajoit. AMA käyttöön.

Jos moottoriin on kytketty lähtösuodatin, valitse

•

[2] Rajoit. AMA käyttöön.

5 5

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 29

Käyttöönotto

Jos järjestelmä antaa varoituksia tai hälytyksiä, lue

•

kappale 7.4 Luettelo varoituksista ja hälytyksistä.

Suorita tämä kylmällä moottorilla parhaiden

•

tulosten saamiseksi.

AMA:n suorittaminen

1. Paina [Main Menu] -näppäintä parametrien
muokkaamiseksi.

2. Siirry parametriryhmään 1-** Kuorma ja moottori ja
paina [OK]-näppäintä.

3. Siirry parametriryhmään 1-2* Moottoridata ja

55

5.5

paina [OK]-näppäintä.

4. Siirry kohtaan parametri 1-29 Automatic Motor
Adaptation (AMA) ja paina [OK]-näppäintä.

5. Valitse [1] Täyd. AMA käytt. ja paina [OK]-
näppäintä.

6. Noudata näytölle tulevia ohjeita.

7. Testi suoritetaan automaattisesti, ja järjestelmä
ilmoittaa sen valmistumisesta.

8. Laajennetut moottoritiedot syötetään parametri-

ryhmään 1-3* Laaj. moottoritied.

Moottorin pyörimisen tarkistus

HUOMAUTUS!

Pumppujen/kompressorien vaurioitumisen vaara
moottorin käydessä väärään suuntaan. Tarkista
moottorin pyöriminen ennen taajuusmuuttajan käyttöä.

Moottori käy vähän aikaa 5 Hz:n taajuudella tai kohdassa
parametri 4-12 Motor Speed Low Limit [Hz] määritetyllä
taajuudella.

VLT® AQUA Drive FC 202

5.6 Paikallisohjauksen testi

Katso kappale 7.5 Vianmääritys, jos havaitset kiihdytys- tai
hidastusongelmia. Katso ohjeet taajuusmuuttajan
nollaukseen laukaisun jälkeen kohdasta kappale 7.4 Luettelo
varoituksista ja hälytyksistä.

5.7 Järjestelmän käynnistys

Tässä kappaleessa vaaditut toimet edellyttävät kytkentöjä
ja sovellusten ohjelmointia. Seuraavaa menettelyä
suositellaan, kun sovellusasennus on suoritettu.

Jos järjestelmä antaa varoituksia tai hälytyksiä, lue

kappale 7.3 Varoitus- ja hälytystyypit tai kappale 7.4 Luettelo
varoituksista ja hälytyksistä.

1. Anna taajuusmuuttajalle paikallinen käynnistys­komento painamalla [Hand On] -painiketta.

2.

Nopeuta taajuusmuuttajaa painamalla [▲]­painiketta täydelle nopeudelle. Osoittimen
siirtäminen desimaalipilkun vasemmalle puolelle
mahdollistaa nopeammat tulon muutokset.

3. Pane merkille mahdolliset kiihtyvyysongelmat.

4. Paina [O]-painiketta. Pane merkille mahdolliset
hidastusongelmat.

1. Paina [Auto On].

2. Suorita ulkoinen käyntikomento.

3. Säädä nopeuden ohjearvo koko nopeusalueella.

4. Poista ulkoinen käyntikomento.

5. Tarkista moottorin ääni- ja tärinätaso varmis­taaksesi, että järjestelmä toimii aiotulla tavalla.

1. Paina [Main Menu] -näppäintä.

2. Siirry kohtaan parametri 1-28 Motor Rotation Check
ja paina [OK]-näppäintä.

3. Siirry kohtaan [1] Käytössä.

Näytölle tulee seuraava teksti: Note! Motor may run in
wrong direction.

4. Paina [OK]-painiketta.

5. Noudata näytölle tulevia ohjeita.

HUOMAUTUS!

Jos haluat vaihtaa pyörimissuuntaa, katkaise tehonsyöttö
taajuusmuuttajalle ja odota tehon purkautumista.
Käännä minkä tahansa kahden (kolmesta) moottorin
johtimen kytkentä kytkennän moottorin tai taajuus­muuttajan puolelta.

30 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

FC

4-20 mA

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

A

54

U - I

+

-

130BB675.10

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

A54

U - I

0 - 10V

+

-

130BB676.10

Sovellusten asetusesimerkke... Käyttöopas

6 Sovellusten asetusesimerkkejä

Tämän jakson esimerkit on tarkoitettu pikaohjeiksi yleisiin sovelluksiin.

Parametrien asetukset ovat alueen oletusarvot, ellei toisin ole mainittu (valittu parametrissa parametri 0-03 Regional

•

Settings).

Liittimiin liittyvät parametrit ja niiden asetukset näkyvät piirrosten vieressä.

•

Vaaditut kytkentäasetukset analogisille liittimille A53 tai A54 näkyvät myös.

•

HUOMAUTUS!

Kun käytössä on valinnainen STO-toiminto, liittimen 12 (tai 13) ja liittimen 37 välillä voidaan tarvita hyppyjohdin, jotta
taajuusmuuttaja toimisi käytettäessä tehtaan oletusohjelmointiarvoja.

6.1 Sovellusesimerkkejä

6.1.1 Takaisinkytkentä

Parametrit

Toiminta as.

Parametri 6-22 Terminal

54 Low Current

Parametri 6-23 Terminal

54 High Current

Parametri 6-24 Terminal

4
mA*
20
mA*
0*

54 Low Ref./Feedb. Value

Parametri 6-25 Terminal

50*

54 High Ref./Feedb.

Value

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

Parametrit

Toiminta as.

Parametri 6-20 Ter

minal 54 Low

Voltage

Parametri 6-21 Ter

minal 54 High

Voltage

Parametri 6-24 Ter

minal 54 Low Ref./

Feedb. Value

Parametri 6-25 Ter

minal 54 High Ref./

Feedb. Value

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

0,07 V*

10 V*

0*

50*

6

6

Taulukko 6.1 Analoginen virtatakaisinkytkentäanturi

Taulukko 6.2 Analogisen jännitteen takaisinkytkentäanturi
(3-johtiminen)

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 31

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

A54

U - I

0 - 10V

+

-

130BB677.10

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

A53

U - I

-10 - +10V

+

-

130BB926.10

130BB927.10

FC
+24 V
+24 V
D IN
D IN

D IN

COM

D IN
D IN
D IN
D IN

+10

V

A IN
A IN
COM
A OUT
COM

12
13
18
19
20
27
29
32
33
37

50
53
54
55
42
39

A53

U - I

4 - 20mA

+

-

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

A53

U - I

≈ 5kΩ

130BB683.10

Sovellusten asetusesimerkke...

VLT® AQUA Drive FC 202

6

Parametrit

Toiminta as.

Parametri 6-20 Ter

0,07 V*

minal 54 Low

Voltage

Parametri 6-21 Ter

10 V*

minal 54 High

Voltage

Parametri 6-24 Ter

0*

minal 54 Low Ref./

Feedb. Value

Parametri 6-25 Ter

50*

minal 54 High Ref./

Feedb. Value

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

Taulukko 6.3 Analogisen jännitteen takaisinkytkentäanturi

Taulukko 6.5 Analoginen nopeuden ohjearvo (virta)

Parametrit

Toiminta as.

Parametri 6-12 Ter

minal 53 Low

Current

Parametri 6-13 Ter

minal 53 High

Current

Parametri 6-14 Ter

minal 53 Low Ref./

Feedb. Value

Parametri 6-15 Ter

minal 53 High Ref./

Feedb. Value

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

4 mA*

20 mA*

0 Hz

50 Hz

(4-johtiminen)

Parametrit

6.1.2 nopeus

Parametrit

Toiminta as.

Parametri 6-10 Ter

minal 53 Low

Voltage

Parametri 6-11 Ter

minal 53 High

Voltage

Parametri 6-14 Ter

minal 53 Low Ref./

Feedb. Value

Parametri 6-15 Ter

Taulukko 6.4 Analoginen nopeuden ohjearvo (jännite)

minal 53 High Ref./

Feedb. Value

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

0,07 V*

10 V*

0 Hz

50 Hz

Taulukko 6.6 Nopeuden ohjearvo (manuaalisen potentiometrin
avulla)

Toiminta as.

Parametri 6-10 Ter

0,07 V*

minal 53 Low

Voltage

Parametri 6-11 Ter

10 V*

minal 53 High

Voltage

Parametri 6-14 Ter

0 Hz

minal 53 Low Ref./

Feedb. Value

Parametri 6-15 Ter

50 Hz

minal 53 High Ref./

Feedb. Value

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

32 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB680.10

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

R1R2

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

01

02

03

04

05

06

130BB681.10

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

R1R2

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

01

02

03

04

05

06

130BB684.10

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB682.10

Sovellusten asetusesimerkke... Käyttöopas

6.1.3 Käynti/Pysäytys

Parametrit

Toiminta as.

Parametri 5-10 Te

[8] Start*

rminal 18 Digital

Input

Parametri 5-12 Te

rminal 27 Digital

[7] Ulkoinen

lukitus

Input

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

Parametrit

Toiminta as.

Parametri 5-10 Te

[8] Start*

rminal 18 Digital

Input

Parametri 5-11 Te

rminal 19 Digital

[52]

Käyntilupa

Input

Parametri 5-12 Te

rminal 27 Digital

[7] Ulkoinen

lukitus

Input

Parametri 5-40 Fu

nction Relay

[167]

Käynn.koment

o akt.

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

6

6

Taulukko 6.7 Käynti-/pysäytyskomento ulkoisella lukituksella

Parametrit

Toiminta as.

Parametri 5-10 Te

[8] Start*

rminal 18 Digital

Taulukko 6.9 Käyntilupa

6.1.4 Ulkoisen hälytyksen kuittaus

Input

Parametri 5-12 Te

rminal 27 Digital

[7] Ulkoinen

lukitus

Input

* = Oletusarvo

Huomautukset/kommentit:

Kunparametri 5-12 Terminal 27

Taulukko 6.8 Käynti-/pysäytyskomento ilman ulkoista lukitusta

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 33

Digital Input asetuksena on [0]
Ei toimintaa, hyppyjohdinta

liittimeen 27 ei tarvita.
D IN 37 on valinnainen.

Taulukko 6.10 Ulkoisen hälytyksen kuittaus

Parametrit

Toiminta as.

Parametri 5-11 Te

[1] Kuittaus

rminal 19 Digital

Input

* = Oletusarvo

Huomautukset/kommentit:

D IN 37 on valinnainen.

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

R1R2

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

01

02

03

04

05

06

-

61
68
69

RS-485

+

130BB685.10

130BB686.12

VLT

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

50

53

54

55

42

39

A53

U - I

D IN

37

Sovellusten asetusesimerkke...

VLT® AQUA Drive FC 202

6

6.1.5 RS485

Parametrit

Toiminta Asetus

Parametri 8-30
Protocol FC*

Parametri 8-31

1*

Address

Parametri 8-32

9600*

Baud Rate

* = Oletusarvo

Huomautukset/kommentit:

Valitse protokolla, osoite ja
siirtonopeus yllä mainituista
parametreista.
D IN 37 on valinnainen.

6.1.6 Moottorin termistori

HUOMIO

TERMISTORIN ERISTYS

Loukkaantumisen tai laitteen vaurioitumisen vaara.

Käytä vain termistoreita, joissa on vahvistettu

•

tai kaksinkertainen erotus PELV-eristysvaati­musten täyttämiseksi.

Parametrit

Toiminta as.

Parametri 1-90

Motor Thermal

Protection

Parametri 1-93

Thermistor

Source

* = Oletusarvo

Huomautukset/kommentit:

Jos haluat vain varoituksen,

parametri 1-90 Motor Thermal
Protection-asetukseksi tulee
määrittää [1] Termistorin
varoitus.

D IN 37 on valinnainen.

[2]

Termistorin

laukaisu

[1] Analog

input 53

Taulukko 6.11 RS485-verkkoyhteys

Taulukko 6.12 Moottorin termistori

34 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Status

799RPM 7.83A 36.4kW

0.000

53.2%

1(1)

Auto
Hand
O

Remote
Local

Ramping
Stop
Running
Jogging
.
.
.
Stand-by

130BB037.11

1

2

3

Huolto, diagnostiikka ja vi... Käyttöopas

7 Huolto, diagnostiikka ja vianmääritys

Tässä kappaleessa käsitellään seuraavia aiheita:

Ylläpito- ja huolto-ohjeet.

•

Tilailmoitukset.

•

Varoitukset ja hälytykset.

•

Perusvianmääritys.

•

7.1 Ylläpito ja huolto

Normaaleissa käyttöolosuhteissa ja

kuormaproileissa

taajuusmuuttaja on huoltovapaa koko sen käyttöiän ajan.
Rikkoutumisen, vaaran ja vahinkojen välttämiseksi tarkista
taajuusmuuttaja säännöllisesti käyttöolosuhteiden mukaan.
Korvaa kuluneet tai vahingoittuneet ovat alkuperäisillä
osilla tai vakio-osilla. Pyydä tietoja huollosta ja tuesta
paikalliselta Danfoss-jälleenmyyjältä.

VAROITUS

TAHATON KÄYNNISTYS

Kun taajuusmuuttaja on kytketty verkon vaihtovirta­syöttöön, tasavirtalähteeseen tai kuorman jakoon,
moottori voi käynnistyä milloin tahansa. Tahaton
käynnistys ohjelmoinnin, huollon tai korjaustöiden
aikana saattaa aiheuttaa kuoleman, vakavan loukkaan­tumisen tai aineellisia vahinkoja. Moottori voi käynnistyä
ulkoisella kytkimellä, kenttäväyläkomennolla, tulon
ohjearvoviestillä LCP:stä tai LOP:stä, kauko-ohjauksella
käyttämällä MCT 10 -asetusohjelmisto-ohjelmistoa tai
vikatilan kuittauksen jälkeen.

7.2 Tilasanomat

Kun taajuusmuuttaja on Tila-toiminnossa, tilaviestit luodaan
automaattisesti taajuusmuuttajan sisältä ja ne näkyvät
näytön alarivillä (katso Kuva 7.1).

1 Käyttötila (katso Taulukko 7.1)
2 Ohjearvon paikka (katso Taulukko 7.2)
3 Toimintatila (katso Taulukko 7.3)

Kuva 7.1 Tilanäyttö

Taulukko 7.1- Taulukko 7.3 kuvaavat näytössä näkyviä
tilaviestejä.

O Taajuusmuuttaja ei reagoi mihinkään ohjaus-

signaaliin ennen [Auto On]- tai [Hand On] ­näppäimen painamista.

Auto On Taajuusmuuttajaa ohjataan ohjausliitinten ja/tai

sarjaliikenteen avulla.

Hand On Ohjaa taajuusmuuttajaa LCP:n navigointinäp-

päimillä. Pysäytyskomennot, resetointi,
suunnanvaihto, tasavirtajarru ja muut ohjaus­liittimiin kohdistuvat signaalit ohittavat
paikallisohjauksen.

7 7

Taulukko 7.1 Käyttötila

Remote Nopeuden ohjearvo on peräisin ulkoisista

signaaleista, sarjaliikenteestä tai sisäisistä
esivalituista ohjearvoista.

Paikallinen Taajuusmuuttaja käyttää [Hand On] -ohjausta

tai -paneelin ohjearvoja.

Taulukko 7.2 Ohjearvon paikka

Vaihtovirtajarru [2] Vaihtovirtajarru on valittu kohdassa

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 35

AMA-lop. OK AMA onnistui.
AMA ready AMA on valmis käynnistykseen. Käynnistä

AMA running AMA-prosessi on käynnissä.

parametri 2-10 Brake Function. Vaihtovirtajarru
ylimagnetoi moottorin hallitun hidastuksen
aikaansaamiseksi.

painamalla [Hand On] -näppäintä.

Huolto, diagnostiikka ja vi...

VLT® AQUA Drive FC 202

Jarrutus Jarruhakkuri on käytössä. Jarruvastus

vaimentaa generatiivista energiaa.

Jarr. enint. Jarruhakkuri on käytössä. Kohdassa

parametri 2-12 Brake Power Limit (kW)

määritetty jarruvastuksen tehoraja on
saavutettu.

Rullaus

Ohjattu hidastus [1] Ohjauksen rampin lasku valittiin kohdassa

77

Current High Taajuusmuuttajan lähtövirta ylittää kohdassa

Current Low Taajuusmuuttajan lähtövirta jää alle kohdassa

DC Hold [1] Tasavirtapito on valittu kohdassa

DC Stop Tasavirta pitää moottoria (parametri 2-01 DC

Feedback high Kaikkien aktiivisten takaisinkytkentöjen summa

Feedback low Kaikkien aktiivisten takaisinkytkentöjen summa

Rullaus, käänt. valittiin digitaalitulon

•

toiminnoksi (parametriryhmä 5-1* Digit.
tulot). Vastaavaa liitintä ei ole kytketty.

Rullaus aktivoitu sarjaliikenteen avulla.

•

parametri 14-10 Mains Failure.

Verkkojännite on pienempi kuin kohdassa

•

parametri 14-11 Mains Voltage at Mains
Fault määritetty arvo verkkovian sattuessa.

Taajuusmuuttaja hidastaa moottoria

•

ohjatun hidastuksen avulla.

parametri 4-51 Warning Current High

määritetyn rajan.

parametri 4-52 Warning Speed Low määritetyn
rajan.

parametri 1-80 Function at Stop, ja pysäytys­komento on aktiivinen. Moottoria pitää
kohdassa parametri 2-00 DC Hold/Preheat

Current määritetty tasavirta.

Brake Current) määritetyn ajan

(parametri 2-02 DC Braking Time).

Tasavirtajarrutuksen alkamisnopeus

•

saavutetaan kohdassa parametri 2-03 DC
Brake Cut In Speed [RPM] ja pysäytys-

komento on aktiivinen.

[5] Tasavirtajarru, käänteinen on valittu

•

digitaalitulon toiminnoksi (parametriryhmä
5-1* Digit. tulot). Vastaava liitin ei ole

aktiivinen.

Tasavirtajarru on aktivoitu sarjaliikenteen

•

avulla.

ylittää kohdassa parametri 4-57 Warning
Feedback High asetetun takaisinkytkentärajan.

jää alle kohdassa parametri 4-56 Warning
Feedback Low määritetyn takaisinkytkentärajan.

Lähdön lukitus Nykyistä nopeutta ylläpitävä etäohjearvo on

aktiivinen.

[20] Lähdön lukitus on valittu digitaalitulon

•

toiminnoksi (parametriryhmä 5-1* Digit.
tulot). Vastaava liitin on aktiivinen.

Nopeudensäätö onnistuu ainoastaan
liittimen toiminnoilla [21] Nopeus ylös ja

[22] Nopeus alas.

Rampin pito aktivoidaan sarjaliikenteen

•

avulla.

Lähdön lukitus­pyyntö

Ohjea. lukit. [19] Ohjearvon lukitus on valittu digitaalitulon

Ryömintäpyyntö Ryömintäkomento on annettu, mutta moottori

Ryömintä Moottori käy kohdassa parametri 3-19 Jog

Motor check Kohdassa parametri 1-80 Function at Stop on

Ylijännite­valvonta

Tehoyks. ei k. (Ainoastaan taajuusmuuttajat, joihin on

Lähdön lukituskomento on annettu, mutta
moottori ei käynnisty, ennen kuin käytön
salliva signaali vastaanotetaan.

toiminnoksi (parametriryhmä 5-1* Digit. tulot).
Vastaava liitin on aktiivinen. Taajuusmuuttaja
tallentaa nykyisen ohjearvon. Ohjearvoa voi
nyt muuttaa ainoastaan liittimen toiminnoilla
[21] Nopeus ylös ja [22] Nopeus alas.

ei käynnisty, ennen kuin käytön salliva signaali
vastaanotetaan digitaalitulon kautta.

Speed [RPM] ohjelmoidulla tavalla.

[14] Ryömintä on valittu digitaalitulon

•

toiminnoksi (parametriryhmä 5-1* Digit.
tulot) Vastaava liitin (esimerkiksi liitin 29)

on aktiivinen.

Ryömintätoiminto aktivoidaan sarjalii-

•

kenteen avulla.

Ryömintätoiminto on valittu valvontatoi-

•

minnon reaktioksi (esim. Ei signaalia ­toiminnolle). Valvontatoiminto on
aktiivinen.

valittu [2] Moott. tark. Pysäytyskomento on
aktiivinen. Varmista moottorin kytkentä
taajuusmuuttajaan ohjaamalla moottoriin
jatkuva testivirta.
Ylijännitevalvonta aktivoitiin kohdassa

parametri 2-17 Over-voltage Control, [2]
Käytössä. Kytketty moottori syöttää taajuus-

muuttajalle regeneratiivista energiaa.
Ylijänniteohjaus säätää V/Hz-suhdetta
moottorin käyttämiseksi valvotussa tilassa ja
taajuusmuuttajan laukaisun estämiseksi.

asennettu 24 V:n ulkoinen virtalähde.)
Verkkojännitteen syöttö taajuusmuuttajaan on
katkaistu, ja ohjauskortti saa käyttöjännitteen
ulkoisesta 24 V:n lähteestä.

36 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Huolto, diagnostiikka ja vi... Käyttöopas

Suojaus md Suojaustila on aktiivinen. Laite havaitsi

kriittisen tilan (ylivirta tai ylijännite).

Laukaisun välttämiseksi kytkentätaajuus

•

pienennetään 4 kHz:iin.

Jos mahdollista, suojaustila päättyy noin 10

•

sekunnin kuluttua.

Suojaustilaa voi rajoittaa kohdassa

•

parametri 14-26 Trip Delay at Inverter Fault.

Pikapysäytys Moottoria hidastetaan parametrin

parametri 3-81 Quick Stop Ramp Time avulla.

[4] Pikapysäytys, käänt. on valittu digitaa-

•

litulon toiminnoksi (parametriryhmä 5-1*
Digit. tulot). Vastaava liitin ei ole aktiivinen.

Pikapysäytystoiminto aktivoidaan sarjalii-

•

kenteen välityksellä.

Ramppaus Moottorin kiihdytys/hidastus tapahtuu

aktiivisella rampin nousulla/laskulla. Ohjearvoa,
raja-arvoa tai seisokkia ei ole vielä saavutettu.

Ref. high Kaikkien aktiivisten ohjearvojen summa ylittää

kohdassa parametri 4-55 Warning Reference
High asetetun ohjearvorajan.

Ref. low Kaikkien aktiivisten ohjearvojen summa jää

alle kohdassa parametri 4-54 Warning Reference
Low asetetun ohjearvorajan.

Käy ohjearv. Taajuusmuuttaja käy ohjearvoalueella. Takaisin-

kytkentäarvo vastaa asetuspisteen arvoa.

Käyntipyyntö Käynnistyskomento on annettu, mutta

moottori ei käynnisty, ennen kuin käytön
salliva signaali vastaanotetaan digitaalitulon

kautta.
Running Taajuusmuuttaja käyttää moottoria.
Lepotila Energiansäästötoiminto on käytössä. Moottori

on nyt pysähtynyt, mutta se käynnistyy tarvit-

taessa automaattisesti.
Suuri nopeus Moottorin nopeus ylittää kohdassa

parametri 4-53 Warning Speed High asetetun

arvon.
Alh. nopeus Moottorin nopeus jää alle kohdassa

parametri 4-52 Warning Speed Low asetetun

arvon.
Standby Auto On -tilassa taajuusmuuttaja käynnistää

moottorin digitaalitulosta tai sarjaliikenteestä

peräisin olevalla käynnistyssignaalilla.
Start delay Kohdassa parametri 1-71 Start Delay

määritettiin viiveen alkamisaika. Käynnistys-

komento aktivoituu ja moottori käynnistyy

käynnistyksen viiveajan kuluttua.
Käyn. et./taak [12] Käynnistys eteen ja [13] Käynn. ja suun.

vaihto valittiin kahden eri digitaalitulon toimin-

noiksi (parametriryhmä 5-1* Digit. tulot).

Moottori käynnistyy eteen- tai taaksepäin

riippuen siitä, mikä liittimistä on aktiivinen.
Pysäytys Taajuusmuuttaja on saanut pysäytyskomennon

LCP:stä, digitaalitulosta tai sarjaliikenteestä.

Laukaisu Hälytys on annettu ja moottori on pysäytetty.

Kun hälytyksen syy on korjattu, taajuus­muuttajan voi nollata manuaalisesti painamalla
[Reset]-näppäintä tai etäkäytöllä ohjausliitinten

tai sarjaliikenteen avulla.
Laukaisun
lukitus

Taulukko 7.3 Käyttötila

Hälytys on annettu, ja moottori on pysäytetty

Kun hälytyksen syy on korjattu, taajuusmuut-

tajaan on johdettava tehoa. Taajuusmuuttaja

voidaan sitten kuitata manuaalisesti painamalla

[Reset]-näppäintä tai etäkäytöllä ohjausliitinten

tai sarjaliikenteen avulla.

HUOMAUTUS!

Automaatti-/etäkäyttötilassa taajuusmuuttaja tarvitsee
ulkoisia komentoja toimintojen suorittamiseen.

7.3 Varoitus- ja hälytystyypit

Varoitukset

Varoitus annetaan, kun hälytystila uhkaa tai käyttöolo­suhteet poikkeavat normaalista ja voivat saada
taajuusmuuttajan antamaan hälytyksen. Varoitus häviää
itsestään, kun epänormaali tila korjaantuu.

Hälytykset

Hälytys ilmaisee vian, joka vaatii välitöntä huomiota. Vika
laukaisee aina laukaisun tai laukaisun lukituksen. Kuittaa
järjestelmä hälytyksen jälkeen.

Laukaisu

Hälytys annetaan, kun taajuusmuuttaja laukaisee eli
katkaisee toiminnon estääkseen taajuusmuuttajan tai järjes­telmän vaurioitumisen. Moottori rullaa pysähdyksiin.
Taajuusmuuttajan logiikka toimii edelleen ja tarkkailee
taajuusmuuttajan tilaa. Kun vikatilanne on korjattu, taajuus­muuttajan voi nollata. Sen jälkeen se on jälleen
käyttövalmis.

Taajuusmuuttajan nollaus laukaisun tai laukaisun
lukituksen jälkeen.

Laukaisu voidaan nollata neljällä eri tavalla:

Paina [Reset]-näppäintä LCP:ssä.

•

Digitaalisen resetoinnin tulokomennolla.

•

Sarjaliikenteen resetoinnin tulokomennolla.

•

Automaattinen resetointi.

•

Laukaisun lukitus

Syöttötehoa kierrätetään. Moottori rullaa pysähdyksiin.
Taajuusmuuttajan logiikka tarkkailee edelleen taajuus­muuttajan tilaa. Katkaise syöttö taajuusmuuttajaan, korjaa
vian syy ja resetoi sitten taajuusmuuttaja.

Varoitus- ja hälytysnäytöt

Varoitus näytetään LCP:llä yhdessä varoituksen

•

numeron kanssa.

Hälytys vilkkuu yhdessä hälytyksen numeron

•

kanssa.

7 7

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 37

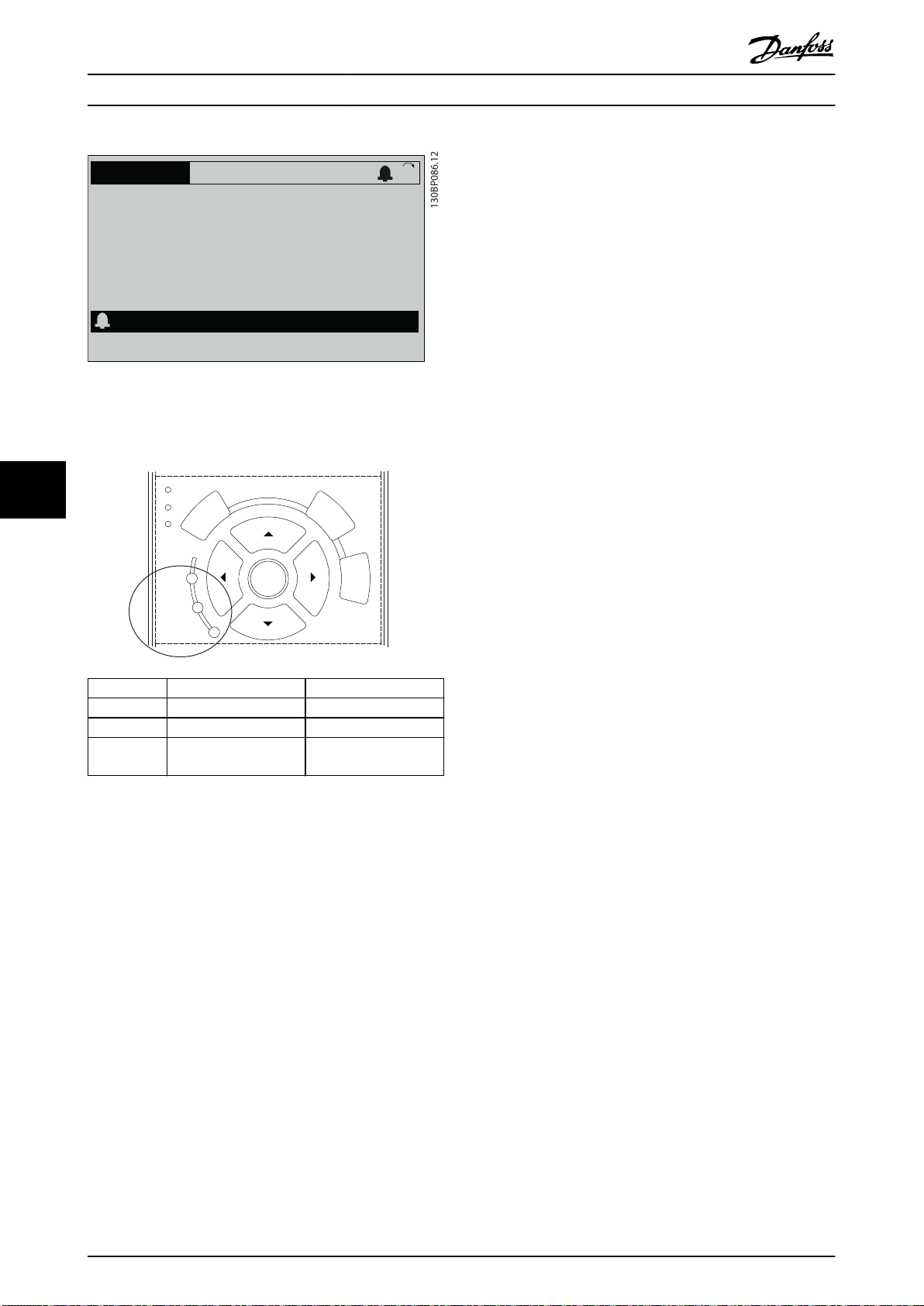

130BP086.12

Status

0.0Hz 0.000kW 0.00A

0.0Hz
0

Earth Fault [A14]

Auto Remote Trip

1(1)

Back

Cancel

Info

OK

On

Alarm

Warn.

130BB467.11

Huolto, diagnostiikka ja vi...

Kuva 7.2 Esimerkki hälytyksestä

LCP:llä näkyvän tekstin ja hälytyskoodin lisäksi on 3 tilan
merkkivaloa.

77

Varoitusvalo Hälytyksen merkkivalo

Varoitus Päällä O
Hälytys O Päällä (vilkkuu)
Laukaisun
lukitus

Kuva 7.3 Tilan merkkivalot

7.4 Luettelo varoituksista ja hälytyksistä

Seuraavat varoitus-/hälytystiedot määrittävät varoituksen/
hälytyksen tilan, kertovat tilan todennäköisen syyn ja
yksityiskohtaisen korjaus- tai vianmäärityksenmenetelmän.

VAROITUS 1, 10 V alhainen

Ohjauskortin jännite liittimestä 50 on < 10 V.
Poista jonkin verran kuormitusta liittimestä 50, kun 10 V:n
syöttö on ylikuormittunut. Enintään 15 mA tai vähintään
590 Ω.

Tämä tila voi johtua oikosulusta kytketyssä potentio­metrissä tai potentiometrin virheellisestä kytkennästä.

Vianmääritys

•

•

•

Päällä Päällä (vilkkuu)

Irrota johtimet liittimestä 50.

Jos varoitus häviää, ongelma on asiakkaan
kytkennässä.

Jos varoitus ei häviä, vaihda ohjauskortti.

VLT® AQUA Drive FC 202

VAROITUS/HÄLYTYS 2, Elävä nolla -vika

Tämä varoitus tai hälytys tulee näkyviin vain, jos se on
ohjelmoitu parametrissa parametri 6-01 Live Zero Timeout
Function. Signaali yhdessä analogisista tuloista on alle 50 %
kyseiselle tulolle ohjelmoidusta minimiarvosta. Tämä tila
saattaa aiheutua katkenneista johtimista tai viallisen
laitteen lähettämistä signaaleista.

Vianmääritys

VAROITUS/HÄLYTYS 3, Ei moottoria

Moottoria ei ole kytketty taajuusmuuttajan lähtöön.

VAROITUS/HÄLYTYS 4, Syöttövaihehäviö

Syöttöpuolelta puuttuu vaihe, tai verkkojännitteen
epätasapaino on liian suuri. Tämä viesti ilmestyy myös, jos
taajuusmuuttajan syöttöpuolen tasasuuntaaja on viallinen.
Optiot ohjelmoidaan parametrissa parametri 14-12 Function
at Mains Imbalance.

Vianmääritys

VAROITUS 5, Tasajännitevälipiirin jännite korkea

DC-välipiirin jännite on suurempi kuin suuren jännitteen
varoitusraja. Raja riippuu taajuusmuuttajan nimellisjännit­teestä. Laite on edelleen aktiivinen.

VAROITUS 6, Tasajännitevälipiirin jännite matala

DC-välipiirin jännite on pienempi kuin pienen jännitteen
varoitusraja. Raja riippuu taajuusmuuttajan nimellisjännit­teestä. Laite on edelleen aktiivinen.

VAROITUS/HÄLYTYS 7, Tasavirran ylijännite

Jos DC-välipiirin jännite ylittää rajan, taajuusmuuttaja
laukeaa tietyn ajan jälkeen.

Vianmääritys

Tarkista kaikkien analogisten tuloliitinten

•

kytkennät. Ohjauskortin liittimet 53 ja 54 signaa­leille, liitin 55 yleinen. Yleiskäyttöön tarkoitetut

VLT® I/OMCB 101-liittimet 11 ja 12 signaaleille,
liitin 10 yleinen. VLT® analoginen I/O-optioMCB

109-liittimet 1, 3, ja 5 signaaleille, liittimet 2, 4, ja
6 yleinen.

Tarkista, että taajuusmuuttajan ohjelmointi ja

•

kytkentäasetukset vastaavat analogista signaali­tyyppiä

Testaa tuloliittimen signaali.

•

Tarkista taajuusmuuttajan syöttöjännite ja

•

syöttövirta.

Kytke jarrutusvastus.

•

Pidennä ramppiaikaa.

•

Vaihda ramppityyppi.

•

Aktivoi toiminnot parametrissa

•

parametri 2-10 Brake Function.

Suurenna arvoa parametri 14-26 Trip Delay at

•

Inverter Fault.

38 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Huolto, diagnostiikka ja vi... Käyttöopas

VAROITUS/HÄLYTYS 8, Tasavirran alijännite

Jos tasajännitevälipiirin jännite laskee alhaisesta jännit­teestä kertovan jännitteen rajan alapuolelle,
taajuusmuuttaja tarkistaa, onko 24 V:n tasavirtavaravir­talähde kytketty. Jos 24 V:n tasavirtavaravirtalähdettä ei
ole, taajuusmuuttaja laukeaa määrätyn ajan jälkeen.
Aikaviive riippuu laitteen koosta.

Vianmääritys

Tarkista, että verkkojännite vastaa taajuus-

•

muuttajan jännitettä.

Testaa tulojännite.

•

Testaa pehmeän latauksen piiri.

•

VAROITUS/HÄLYTYS 9, Vaihtosuuntaajan ylikuorma

Taajuusmuuttaja katkaisee virran pian ylikuormituksen
johdosta (liian suuri virta liian pitkään). Vaihtosuuntaajan
elektronisen lämpösuojan laskuri antaa varoituksen, kun se
on saavuttanut arvon 98 %, ja se laukaisee ja antaa
hälytyksen arvon ollessa 100 %. Taajuusmuuttajaa ei voi
palauttaa, ennen kuin laskurin arvo on alle 90 %.

Vianmääritys

Vertaa LCP:ssä näkyvää lähtövirtaa taajuus-

•

muuttajan nimellisvirtaan.

Vertaa LCP:ssä näkyvää lähtövirtaa mitattuun

•

moottorin virtaan.

Näytä lämpökuormitus LCP:ssä ja tarkkaile arvoa.

•

Kun laite käy suuremmalla kuin taajuusmuuttajan
jatkuvalla nimellisvirralla, laskurin lukeman pitäisi
kasvaa. Kun laite käy taajuusmuuttajan jatkuvaa
nimellisvirtaa pienemmällä virralla, laskurin
lukeman pitäisi pienentyä.

VAROITUS/HÄLYTYS 10, Moottorin ylikuormituslämpötila

Moottorin elektroninen lämpösuojaus (ETR) ilmoittaa, että
moottori on ylikuumentunut. Valitse, antaako taajuus­muuttaja varoituksen vai hälytyksen, kun laskuri on
saavuttanut arvon 100 % kohdassa parametri 1-90 Motor
Thermal Protection. Vika aiheutuu siitä, että moottorin
ylikuormitus on ollut suurempi kuin 100 % liian pitkään.

Vianmääritys

Tarkista moottori ylikuumenemisen varalta.

•

Tarkista, onko moottori mekaanisesti ylikuor-

•

mittunut.

Tarkista, että kohdassa parametri 1-24 Motor

•

Current määritetty moottorin virta on oikea.

Varmista, että moottorin tiedot parametreissa

•

1-20–1-25 on määritetty oikein.

Jos käytössä on ulkoinen puhallin, tarkista

•

kohdasta parametri 1-91 Motor External Fan, että
se on valittuna.

AMA:n suorittaminen kohdassa

•

parametri 1-29 Automatic Motor Adaptation (AMA)

virittää taajuusmuuttajan paremmin moottoriin
sopivaksi ja pienentää lämpökuormitusta.

VAROITUS/HÄLYTYS 11, Moottorin termistorin yliläm­pötila

Termistorin kytkentä saattaa olla irrotettu. Valitse, antaako
taajuusmuuttaja varoituksen vai hälytyksen kohdassa
parametri 1-90 Motor Thermal Protection.

Vianmääritys

Tarkista moottori ylikuumenemisen varalta.

•

Tarkista, onko moottori mekaanisesti ylikuor-

•

mittunut.

Tarkista, että termistori on kytketty oikein joko

•

liittimen 53 tai 54 (analoginen jännitetulo) ja
liittimen 50 (+10 V:n syöttö) väliin ja että liittimen
53 tai 54 katkaisin on asetettu jännitteelle.
Tarkista, että parametri 1-93 Thermistor Source
valitsee liittimen 53 tai 54.

Jos käytössä on digitaalitulo 18 tai 19, tarkista,

•

että termistori on kytketty oikein liittimen 18 tai
19 (vain digitaalitulo PNP) ja liittimen 50 väliin.

Tarkista KTY-anturia käytettäessä liitinten 54 ja 55

•

välinen oikea liitäntä.

Jos käytössä on lämpökytkin tai termistori,

•

tarkista, että parametrin parametri 1-93 Thermistor
Source ohjelmointi vastaa anturin kytkentää.

VAROITUS/HÄLYTYS 12, Momenttiraja

Momentti on ylittänyt kohdassa parametri 4-16 Torque Limit
Motor Mode määritetyn arvon tai kohdan
parametri 4-17 Torque Limit Generator Mode arvon.
Parametri 14-25 Trip Delay at Torque Limit voi vaihtua

pelkän varoituksen vaativasta tilanteesta varoitukseksi, jota
seuraa hälytys.

Vianmääritys

Jos moottorin momenttiraja ylittyy kiihdytyksen

•

aikana, pidennä rampin nousuaikaa.

Jos generaattorin momenttiraja ylittyy rampin

•

laskuaikana, pidennä rampin laskuaikaa.

Jos momenttiraja ilmenee käytön aikana,

•

kannattaa ehkä suurentaa momenttirajaa.
Varmista, että järjestelmän käyttö suuremmalla
momentilla on turvallista.

Tarkista sovellus moottorin liian suuren ottovirran

•

vuoksi.

VAROITUS/HÄLYTYS 13, Ylivirta

Vaihtosuuntaajan hetkellisen maksimivirran raja-arvo (noin
200 % nimellisvirrasta) on ylittynyt. Varoituksen kesto on
noin 1,5 sekuntia, jonka jälkeen taajuusmuuttaja laukeaa ja
antaa hälytyksen. Tämä vika voi johtua shokkikuormi­tuksesta ja nopeasta kiihtyvyydestä suurinertiakuormilla.
Jos laajennettu mekaaninen jarrun ohjaus on valittuna,
laukaisu voidaan kuitata ulkoisesti.

7 7

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 39

Huolto, diagnostiikka ja vi...

VLT® AQUA Drive FC 202

Vianmääritys

Katkaise virta ja tarkista, voiko moottorin akselia

•

kiertää.

Tarkista, että moottorin koko vastaa taajuus-

•

muuttajaa.

Varmista, että parametreissa 1-20–1-25 on

•

määritetty oikea moottorin data.

ALARM (hälytys) 14, Maavika

Lähtevistä vaiheista kulkeutuu virtaa maahan joko taajuus­muuttajan ja moottorin välisessä kaapelissa tai moottorin
sisällä.

Vianmääritys

Katkaise taajuusmuuttajan virransyöttö ja korjaa

•

maavika.

Tarkista, onko moottorissa maavikoja, mittaamalla

•

moottorin johdinten ja moottorin resistanssi

77

ALARM (hälytys) 15, Laitteet eivät ole yhteensopivat

Asennettu optio ei toimi nykyisen ohjauskortin laitteiston
tai ohjelmiston kanssa.

Merkitse muistiin seuraavien parametrien arvot ja ota
yhteyttä Danfoss-jälleenmyyjään.

ALARM (hälytys) 16, Oikosulku

Moottorissa tai moottorin kytkennässä on oikosulku.

Vianmääritys

VAROITUS/HÄLYTYS 17, Ohjaussanan aikakatkaisu

Tietoliikenneyhteys taajuusmuuttajaan ei toimi.
Varoitus on aktiivinen vain, kun parametri

parametri 8-04 Control Timeout Function EI ole [0] Ei
käytössä.
Jos parametri 8-04 Control Timeout Function-asetuksena on
[5] Pysäytys ja laukaisu, järjestelmä antaa varoituksen ja

laskee ramppia pysähtymiseen asti ja antaa sitten
hälytyksen.

maahan megaohmimittarilla.

Testaa virta-anturit.

•

Parametri 15-40 FC Type.

•

Parametri 15-41 Power Section.

•

Parametri 15-42 Voltage.

•

Parametri 15-43 Software Version.

•

Parametri 15-45 Actual Typecode String.

•

Parametri 15-49 SW ID Control Card.

•

Parametri 15-50 SW ID Power Card.

•

Parametri 15-60 Option Mounted.

•

Parametri 15-61 Option SW Version (kussakin

•

optiopaikassa).

Katkaise taajuusmuuttajan virransyöttö ja korjaa

•

oikosulku.

Vianmääritys

Tarkista sarjaliikennekaapelin liitännät.

•

Suurenna arvoa parametri 8-03 Control Timeout

•

Time.

Tarkista tiedonsiirtolaitteiden toiminta.

•

Tarkista asianmukainen asennus EMC-vaatimusten

•

pohjalta.

VAROITUS/HÄLYTYS 22, Nostimen mekaaninen jarru

LCP näyttää ongelman tyypin, kun tämä varoitus on
aktiivinen.
0 = Momentin ohjearvoa ei saavutettu ennen aikakat­kaisua.
1 = Jarrun takaisinkytkentää ei tapahtunut ennen aikakat­kaisua.

VAROITUS 23, Sisäisen puhaltimen vika

Puhallinvaroitustoiminto on lisäsuojaustoiminto, joka
tarkistaa, onko puhallin käynnissä/asennettu. Puhallinva­roitus voidaan poistaa käytöstä kohdassa
parametri 14-53 Fan Monitor([0] Pois käytöstä).

Vianmääritys

Tarkista puhaltimen resistanssi.

•

Tarkista pehmeän latauksen sulakkeet.

•

VAROITUS 24, Ulkoisen puhaltimen vika

Puhallinvaroitustoiminto on lisäsuojaustoiminto, joka
tarkistaa, onko puhallin käynnissä/asennettu. Puhallinva­roitus voidaan poistaa käytöstä kohdassa
parametri 14-53 Fan Monitor([0] Pois käytöstä).

Vianmääritys

Tarkista puhaltimen resistanssi.

•

Tarkista pehmeän latauksen sulakkeet.

•

VAROITUS 25, Jarruvastus, oikosulku

Jarruvastusta tarkkaillaan käytön aikana. Oikosulun
sattuessa jarrutoiminto on poissa käytöstä ja ilmestyy
varoitus. Taajuusmuuttaja toimii edelleen, mutta ilman
jarrutoimintoa. Katkaise teho taajuusmuuttajasta ja vaihda
jarruvastus (katso parametri 2-15 Brake Check).

VAROITUS/HÄLYTYS 26, Jarruvastuksen tehoraja

Jarruvastukseen siirrettävä teho lasketaan viimeisten 120
sekunnin käyttöajan keskiarvona. Laskelma perustuu
välipiirin jännitteeseen ja jarruvastusarvoon, joka on
määritetty kohdassa parametri 2-16 AC brake Max. Current.
Varoitus aktivoituu, kun jaettu jarrutus on yli 90 % jarrure­sistanssin tehosta. Jos [2] Laukaisu on valittuna kohdassa
parametri 2-13 Brake Power Monitoring, taajuusmuuttaja
katkaisee toiminnan, kun jaettu jarrutusteho saavuttaa
100 %.

VAROITUS/HÄLYTYS 27, Jarruhakkurin vika

Jarrutransistoria tarkkaillaan käytön aikana. Jos siinä
tapahtuu oikosulku, jarrutoiminto katkaistaan ja annetaan
varoitus. Taajuusmuuttaja toimii edelleen, mutta koska
jarrutransistori on oikosulussa, jarrutusvastukselle siirtyy
huomattava teho, vaikka se ei olisikaan käytössä.
Sammuta taajuusmuuttaja ja poista jarruvastus.

40 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Huolto, diagnostiikka ja vi... Käyttöopas

Tämä hälytys/varoitus voi esiintyä myös, jos jarruvastus
ylikuumenee. Liittimiä 104 ja 106 voidaan käyttää jarrure­sistoreiden Klixon-tuloina, katso suunnitteluoppaan kohta

Jarruvastuksen lämpötilakytkin.

VAROITUS/HÄLYTYS 28, Jarrun tarkistus epäonnistui

Jarruvastus ei ole kytkettynä tai toiminnassa.
Tarkista parametri 2-15 Brake Check.

ALARM (hälytys) 29, Jäähdytysrivan lämpötila

Jäähdytysrivan suurin lämpötila on ylittynyt. Lämpötilavikaa
ei resetoida, ennen kuin lämpötila laskee alle määritetyn
jäähdytysrivan lämpötilan. Laukaisu- ja nollauspisteet
vaihtelevat taajuusmuuttajan tehon mukaan.

Vianmääritys

Tarkista seuraavat ehdot:

Ympäristön lämpötila on liian korkea.

•

Moottorikaapeli on liian pitkä.

•

Virheellinen ilmavirta taajuusmuuttajan ylä- ja

•

alapuolella.

Ilman virtaus estynyt taajuusmuuttajan ympärillä.

•

Rikkoutunut jäähdytysrivan puhallin.

•

Likainen jäähdytysripa.

•

Tämä hälytys perustuu IGBT-moduulien sisälle asennetun
jäähdytysrivan anturin mittaamaan lämpötilaan.

Vianmääritys

Tarkista puhaltimen resistanssi.

•

Tarkista pehmeän latauksen sulakkeet.

•

Tarkista IGBT-lämpöanturi.

•

ALARM (hälytys) 30, Moottorin vaihe U puuttuu

Taajuusmuuttajan ja moottorin välinen moottorin vaihe U
puuttuu.

Vianmääritys

Sammuta taajuusmuuttaja ja tarkista moottorin

•

vaihe U.

ALARM (hälytys) 31, Moottorin vaihe V puuttuu

Taajuusmuuttajan ja moottorin välinen moottorin vaihe V
puuttuu.

Vianmääritys

Katkaise taajuusmuuttajasta virta ja tarkista

•

moottorin vaihe V.

ALARM (hälytys) 32, Moottorin vaihe W puuttuu

Taajuusmuuttajan ja moottorin välinen moottorin vaihe W
puuttuu.

Vianmääritys

Katkaise taajuusmuuttajasta virta ja tarkista

•

moottorin vaihe W.

ALARM (hälytys) 33, Liian suuri jännitepiikki

Lyhyessä ajassa on tapahtunut liian monta käynnistystä.
Anna laitteen jäähtyä käyttölämpötilaan.

VAROITUS/HÄLYTYS 34, Kenttäväylävika

Kenttäväylä tietoliikenneoptiokortissa ei toimi.

VAROITUS/HÄLYTYS 36, Verkkovika

Tämä varoitus/hälytys on aktiivinen vain, jos verkkojännite
taajuusmuuttajalle on katkennut ja jos parametrin

parametri 14-10 Mains Failure asetuksena EI ole [0] Ei
toimintoa.

Vianmääritys

Tarkista sulakkeet taajuusmuuttajalle ja verkkovir-

•

talähde laitteelle.

ALARM (hälytys) 38, Sisäinen vika

Sisäisen vian sattuessa näytölle tulee kohdassa Taulukko 7.4
määritetty koodinumero.

Vianmääritys

Tehon kierrätys.

•

Tarkista, että optio on asennettu asianmukaisesti.

•

Tarkista löysien tai puuttuvien kytkentöjen varalta.

•

Ota tarvittaessa yhteyttä Danfoss-toimittajaan tai Danfoss­huoltoon. Merkitse koodinumero muistiin tarkempia
vianmääritysohjeita varten.

Numero Teksti

0 Sarjaportin alustaminen ei onnistu. Ota yhteyttä

Danfoss-jälleenmyyjääsi tai Danfoss-huoltoon.

256–258 Teho-EEPROM-data on viallista tai liian vanhaa.

512 Ohjauskortin EEPROM-data on viallista tai liian

vanhaa.

513 Tiedonsiirron aikakatkaisu EEPROM-dataa

luettaessa.

514 Tiedonsiirron aikakatkaisu EEPROM-dataa

luettaessa.

515 Sovelluspainotteinen ohjaus ei tunnista EEPROM-

dataa.

516 EEPROMiin kirjoittaminen ei onnistu, koska kirjoi-

tuskomentoa käsitellään.
517 Kirjoituskomennon aikakatkaisu.
518 EEPROM-vika.
519 Viivakoodin tiedot puuttuvat tai eivät kelpaa

EEPROMissa.
783 Parametrin arvo minimi-/maksimirajojen

ulkopuolella.

1024–1279 CAN-viestin lähettäminen epäonnistui.

1281 Digitaalisen signaaliprosessorin ash-aikakatkaisu.
1282 Tehomikro-ohjelmaversiot eivät sovi yhteen.
1283 Tehokas EEPROM-dataversio ei sopiva.
1284 Digitaalisen signaaliprosessorin ohjelmaversion

lukeminen ei onnistu.

1299 Optio-ohjelma paikassa A on liian vanha.
1300 Optio-ohjelma paikassa B on liian vanha
1301 Optio-ohjelma paikassa C0 on liian vanha.
1302 Optio-ohjelma paikassa C1 on liian vanha.
1315 Paikan A optio-ohjelmaa ei tueta (ei sallittu).
1316 Paikan B optio-ohjelmaa ei tueta (ei sallittu).
1317 Paikan C0 optio-ohjelmaa ei tueta (ei sallittu).
1318 Paikan C1 optio-ohjelmaa ei tueta (ei sallittu).

7 7

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 41

Huolto, diagnostiikka ja vi...

VLT® AQUA Drive FC 202

Numero Teksti

1379 Optio A ei vastannut laskettaessa ympäristö-

versiota.

1380 Optio B ei vastannut laskettaessa ympäristö-

versiota.

1381 Optio C0 ei vastannut laskettaessa ympäristö-

versiota.

1382 Optio C1 ei vastannut laskettaessa ympäristö-

versiota.

1536 Sovelluspainotteisessa ohjauksessa on rekisteröity

poikkeus. LCP:hen kirjoitetut virheidenpoistotiedot.

1792 DSP-vahti on aktiivinen. Virheidenpoisto teho-osien

tiedoista, moottoripainotteisen ohjausdatan siirto
ei tapahtunut oikein.

2049 Tehodata käynnistetty uudelleen.
2064–2072 H081x: optio paikassa x on käynnistynyt uudelleen.
2080–2088 H082x: optio paikassa x on ilmoittanut käynnistys-

77

2096–2104 H983x: optio paikassa x ilmoitti laillisesta käynnis-

2304 Datan lukeminen teho-EEPROMista ei onnistunut.

2305 Teholaitteen ohjelm.versio puuttuu.

2314 Teholaitteen teholaitedataa puuttuu.

2315 Teholaitteen ohjelm.versio puuttuu.

2316 Teholaitteen io_statepage puuttuu.

2324 Tehokortin konguraatio on määritetty virheel-

2325 Tehokortti on lakannut kommunikoimasta verkko-

2326 Tehokortin kongurointi on määritetty virheelliseksi

2327 Liian monta tehokortin sijaintia on rekisteröity

2330 Tehokorttien tehotiedot eivät vastaa toisiaan.

2561 Ei tiedonsiirtoa DSP:ltä ATACD:lle.

2562 Ei tiedonsiirtoa ATACD:ltä DSP:lle (tila käynnissä).

2816 Pinon ylitys, ohjauskorttimoduuli.

2817 Vuorottimen hitaat tehtävät.

2818 Nopeat tehtävät.

2819 Parametrin merkkijono.

2820 LCP:n pinon ylitys.

2821 Sarjaportin ylitys.

2822 USB-portin ylitys.

2836 cfListMempool liian pieni.
3072–5122 Parametrin arvo on rajojen ulkopuolella.

5123 Optio paikassa A: Laite ei sovi yhteen ohjauskortin

5124 Optio paikassa B: Laite ei sovi yhteen ohjauskortin

5125 Optio paikassa C0: Laite ei sovi yhteen ohjaus-

5126 Optio paikassa C1: Laite ei sovi yhteen ohjaus-

viiveestä.

tysviiveestä.

liseksi käynnistettäessä.

virtaa käytettäessä.

tehokorttien rekisteröintiviiveen jälkeen

voimassa oleviksi.

laitteiston kanssa.

laitteiston kanssa.

kortin laitteiston kanssa.

kortin laitteiston kanssa.

Numero Teksti

5376–6231 Muisti täynnä.

Taulukko 7.4 Sisäisten vikojen koodinumerot

ALARM (hälytys) 39, Jäähdytysrivan anturi

Ei takaisinkytkentää jäähdytysrivan lämpötila-anturilta.

IGBT-lämpöanturilta tulevaa signaalia ei ole käytettävissä
tehokortilla. Ongelma voi liittyä tehokorttiin tai
yhdyskäytävän taajuusmuuttajan korttiin tai nauhakaapeliin
tehokortin ja yhdyskäytävän taajuusmuuttajan kortin välillä.

VAROITUS 40, Digitaalilähdön liittimen 27 ylikuormitus

Tarkista liittimeen 27 kytketty kuorma tai poista oikosulku­liitäntä. Tarkista parametri 5-00 Digital I/O Mode ja
parametri 5-01 Terminal 27 Mode.

VAROITUS 41, Digitaalilähdön liittimen 29 ylikuormitus

Tarkista liittimeen 29 kytketty kuorma tai poista oikosulku­liitäntä. Tarkista parametri 5-00 Digital I/O Mode ja
parametri 5-02 Terminal 29 Mode.

VAROITUS 42, Digitaalilähdön ylikuormitus kohdassa
X30/6 tai digitaalilähdön ylikuormitus kohdassa X30/7

X30/6: Tarkista kohtaan X30/6 kytketty kuorma tai poista
oikosulkuliitäntä. Tarkista parametri 5-32 Term X30/6 Digi
Out (MCB 101).

X30/7: Tarkista kohtaan X30/7 kytketty kuorma tai poista
oikosulkuliitäntä. Tarkista parametri 5-33 Term X30/7 Digi
Out (MCB 101).

ALARM (hälytys) 46, Tehokortin syöttö

Syöttö tehokorttiin on alueen ulkopuolella.

Kytkentätilan tehonsyöttö (SMPS) luo 3 virtalähdettä
tehokortille: 24 V, 5 V ja ±18 V. Kun virta syötetään 24 V:n
tasavirtalähteestä ® 24 V:n MCB 107tasavirtasyöttöoptiolla,
vain 24 V ja 5 V syöttöjä valvotaan. Käytettäessä kolmivai­heista verkkojännitettä tarkkaillaan kaikkia kolmea
tehonsyöttöä.

VAROITUS 47, 24 VDC syöttö alhainen

24 V:n tasavirta mitataan ohjauskortilta. Ulkoinen 24 V:n
tasavirran varalähde voi olla ylikuormittunut. Muussa
tapauksessa ota yhteyttä paikalliseen Danfoss-myyjään.

VAROITUS 48, 1,8 V pieni tulo

Ohjauskortilla käytettävä 1.8 voltin tasavirtalähde on
sallittujen rajojen ulkopuolella. Tehonsyöttö mitataan
ohjauskortilta. Tarkista, onko ohjauskortti viallinen. Jos
käytössä on optiokortti, tarkista, onko jännite liian suuri.

VAROITUS 49, Nopeusraja

Jos nopeus ei ole määritetyllä alueella kohdissa

parametri 4-11 Motor Speed Low Limit [RPM] ja
parametri 4-13 Motor Speed High Limit [RPM], taajuus-

muuttaja näyttää varoituksen. Jos nopeus jää alle kohdassa
parametri 1-86 Trip Speed Low [RPM] määritetyn raja-arvon
(käynnistystä tai pysäytystä lukuun ottamatta), taajuus­muuttaja laukeaa.

ALARM (hälytys) 50, AMA:n kalibrointi epäonnistui

Ota yhteyttä Danfoss-jälleenmyyjääsi tai Danfoss-huoltoon.

42 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Huolto, diagnostiikka ja vi... Käyttöopas

ALARM (hälytys) 51, AMA U

Moottorin jännitteen, moottorin virran ja moottorin tehon
asetukset ovat väärät. Tarkista asetukset parametreista 1–20

- 1–25.

ALARM (hälytys) 52, AMA low I

Moottorin virta on liian pieni. Tarkista asetukset.

ALARM (hälytys) 53, AMA moottori liian suuri

Moottori on liian suuri, AMA:a ei voida suorittaa.

ALARM (hälytys) 54, AMA moottori liian pieni

Moottori on liian pieni, AMA:a ei voi suorittaa.

ALARM (hälytys) 55, AMA-parametri vaihtelualueen
ulkopuolella

Moottorin parametriarvot ovat hyväksyttävän alueen
ulkopuolella. AMAa ei voi suorittaa.

ALARM (hälytys) 56, AMA käyttäjäkeskeytys

Käyttäjä keskeytti AMA:n.

ALARM (hälytys) 57, AMA sisäinen vika

Yritä käynnistää AMA useampaan kertaan, kunnes AMA
suoritetaan. Toistuvat suorittamiset saattavat kuumentaa
moottoria siinä määrin, että resistanssit Rs ja Rr kasvavat.
Yleensä tämä ei ole kriittistä.

ALARM (hälytys) 58, AMA sisäinen vika

Ota yhteyttä Danfoss-jälleenmyyjään.

VAROITUS 59, Virtaraja

Virta on suurempi kuin arvo par. parametri 4-18 Current
Limit. Varmista, että moottorin tiedot parametreissa 1-20–
1-25 on määritetty oikein. Suurenna tarvittaessa virran

rajaa. Varmista, että järjestelmän käyttö on turvallista
korkeammalla rajalla.

VAROITUS 60, Ulkoinen lukitus

Ulkoinen lukitus on aktivoitu. Palaa normaaliin toimintaan
seuraavasti:

1. Kohdista 24 V:n tasavirta ulkoiseen lukitukseen
ohjelmoituun liittimeen.

2. Nollaa taajuusmuuttaja

2a Sarjaliikenne.

2b Digitaalinen I/O.

2c [Reset]-näppäin.

VAROITUS 62, Lähtötaajuuden yläraja

Lähtötaajuus on suurempi kuin parametrissa
parametri 4-19 Max Output Frequency asetettu arvo.

VAROITUS 64, Jänniteraja

Kuormituksen ja nopeuden yhdistelmä vaatii suuremman
moottorin jännitteen kuin nykyinen DC-välipiirin jännite.

VAROITUS/HÄLYTYS 65, Ohjauskortin ylilämpötila

Ohjauskortti on saavuttanut 75 °C:n (167 °F:n) laukaisuläm­pötilan.

VAROITUS 66, Jäähdytysrivan lämpötila alhainen

Taajuusmuuttaja on liian kylmä toimiakseen. Tämä varoitus
perustuu IGBT-moduulin lämpötila-anturiin. Taajuusmuut­tajaan voidaan myös syöttää hieman virtaa aina, kun

nom

ja I

nom

nom

moottori on pysähdyksissä asettamalla kohdan

parametri 2-00 DC Hold/Preheat Current asetukseksi 5 % ja
parametri 1-80 Function at Stop.

Vianmääritys

Tarkista lämpötila-anturi.

•

Tarkista IGBT:n ja yhdyskäytävän taajuusmuuttajan

•

kortin välinen anturin johdin.

ALARM (hälytys) 67, Optiomoduulin konguraatio
muuttunut

Yksi tai useampi optio on joko lisätty tai poistettu edellisen
virran katkaisun jälkeen. Varmista, että konguraation
muutos on tahallinen, ja nollaa laite.

ALARM (hälytys) 68, Turvallinen pysäytys aktivoitu

STO on aktivoitu.

Vianmääritys

Palaa normaaliin toimintaan kohdistamalla 24 V:n

•

tasavirta liittimeen 37 ja lähetä sitten resetointi­signaali (väylän, digitaalisen I/O-liitännän kautta
tai painamalla [RESET]-näppäintä).

ALARM (hälytys) 69, Tehokortin lämpötila

Tehokortin lämpötila-anturi on joko liian kuuma tai liian
kylmä.

Vianmääritys

Tarkista ovipuhaltimien toiminta.

•

Tarkista, etteivät ovipuhaltimien suodattimet ole

•

tukossa.

Tarkista, että läpivientilevy on asennettu asianmu-

•

kaisesti IP 21/IP 54 (NEMA 1/12) ­taajuusmuuttajissa.

ALARM (hälytys) 70, Väärä FC-konguraatio

Ohjauskortti ja tehokortti eivät sovi yhteen.

Vianmääritys

Ota yhteyttä jälleenmyyjään ja ilmoita laitteen

•

tyyppikoodi tyyppikilvestä ja korttien osanumerot
yhteensopivuuden tarkistamiseksi.

ALARM (hälytys) 71, PTC 1 turvallinen pysäytys

Safe Torque O on aktivoitu VLT® PTC-termistorikortilta
MCB 112 (moottori liian lämmin). Normaali toiminta on
jälleen mahdollista, kun MCB 112 tuo liittimeen 37 jälleen
24 V:n tasavirran (kun moottorin lämpötila saavuttaa
hyväksyttävän tason) ja kun MCB 112-digitaalitulo on
poistettu käytöstä. Jos näin käy, lähetetään kuittaussignaali
(väylän, digitaalisen I/O-liitännän kautta tai painamalla
[Reset]-painiketta).

HUOMAUTUS!

Jos automaattinen uudelleenkäynnistys on käytössä,
moottori voi käynnistyä, kun vika on korjattu.

ALARM (hälytys) 72, Vaarallinen vika

Safe Torque O (STO) ja laukaisun lukitus. Odottamattomia
signaalitasoja Safe Torque

PTC -termistorikortin MCB 112 digitaalitulon yhteydessä.

O (STO) -toiminnolta ja VLT

®

7 7

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 43

Huolto, diagnostiikka ja vi...

VLT® AQUA Drive FC 202

VAROITUS 73, Turvallisen pysäytyksen automaattinen
uudelleenkäynnistys

Safe Torque O (STO), vahinkokäynnistyksen esto. Jos
automaattinen uudelleenkäynnistys on käytössä, moottori
voi käynnistyä, kun vika on korjattu.

VAROITUS 76, Teholaitteen asetukset

Vaadittu teholaitemäärä ei vastaa tunnistettua aktiivisten
teholaitteiden määrää. F-kotelointikoon moduulia vaihdet­taessa annetaan tämä varoitus, jos moduulin tehokortin
tehokohtaiset tiedot eivät vastaa taajuusmuuttajan
loppuosaa. Varoitus annetaan myös, jos yhteys tehokorttiin
katkeaa.

Vianmääritys

Varmista, että varaosan ja sen tehokortin

•

osanumerot ovat oikeat.

Varmista, että MDCIC:n ja tehokorttien väliset 44-

•

nastaiset kaapelit on kiinnitetty oikein.

77

VAROITUS 77, Virransäästötila

Tämä varoitus tarkoittaa, että taajuusmuuttaja toimii virran­säästötilassa ( vaihtosuuntaajaosia on siis käytössä sallittua
vähemmän). Tämä varoitus annetaan tehojakson aikana,
kun taajuusmuuttaja on asetettu käymään vähemmillä
vaihtosuuntaajilla ja pysymään silti käynnissä.

ALARM (hälytys) 79, Väärä virtaosan konguraatio

Skaalauskortin osanumero on väärä tai sitä ei ole
asennettu. Tehokortin MK102-liitintä ei myöskään voitu
asentaa.

ALARM (hälytys) 80, Taajuusmuuttaja alustettu oletus­arvoon

Parametrin asetukset palautetaan normaaliasetuksiin
manuaalisen kuittauksen jälkeen.

Vianmääritys

Poista hälytys resetoimalla laite.

•

ALARM (hälytys) 81, CSIV viallinen

CSIV-tiedostossa (asiakaskohtaiset alustusarvot) on syntaksi­virheitä.

ALARM (hälytys) 82, CSIV-parametrivika

CSIV (asiakaskohtaiset alustusarvot) epäonnistui parametrin
alustamisessa.

ALARM (hälytys) 85, Vaar. vika PB

PROFIBUS/PROFIsafe-virhe.

ALARM (hälytys) 92, Ei virtausta

On havaittu, että järjestelmässä ei tapahdu virtausta.
Parametri 22-23 No-Flow Function on asetettu hälytykselle.

Vianmääritys

Tee järjestelmän vianmääritys ja resetoi taajuus-

•

muuttaja vian korjaamisen jälkeen.

ALARM (hälytys) 93, Kuiva pumppu

Virtauksen puuttuminen järjestelmästä, jossa taajuus­muuttaja toimii suurella nopeudella, voi olla merkki
pumpun kuivumisesta. Parametri 22-26 Dry Pump Function
on asetettu hälytykselle.

Vianmääritys

Tee järjestelmän vianmääritys ja resetoi taajuus-

•

muuttaja vian korjaamisen jälkeen.

ALARM (hälytys) 94, Käyrän loppu

Takaisinkytkentä on pienempi kuin asetuspiste. Tämä
saattaa merkitä vuotoa järjestelmässä. Parametri 22-50 End
of Curve Function on asetettu hälytykselle.

Vianmääritys

Tee järjestelmän vianmääritys ja resetoi taajuus-

•

muuttaja vian korjaamisen jälkeen.

ALARM (hälytys) 95, Katkennut hihna

Momentti on pienempi kuin kuormituksen puuttuessa
määritetty momenttitaso, mikä on merkki hihnan katkeam­isesta. Parametri 22-60 Broken Belt Function on asetettu
hälytykselle.

Vianmääritys

Tee järjestelmän vianmääritys ja resetoi taajuus-

•

muuttaja vian korjaamisen jälkeen.

HÄLYTYS 100, Derag limit fault

Deragging-toiminto epäonnistui suoritettaessa. Tarkista, että
pumpun impelleri ei ole tukossa.

VAROITUS/HÄLYTYS 104, Sekoituspuhaltimen vika

Puhallinmonitori tarkistaa, että puhallin pyörii käynnistet­täessä taajuusmuuttaja tai aina, kun sekoituspuhallin
käynnistetään. Jos puhallin ei käy, ilmoitetaan vika.
Sekoituspuhaltimen vika voidaan konguroida varoitukseksi
tai hälytykseksi, jonka antaa parametri 14-53 Fan Monitor.

Vianmääritys

Kytke virta toistuvasti päälle taajuusmuuttajaan

•

määritelläksesi, palaako varoitus/hälytys.

VAROITUS 250, Uusi varaosa

Taajuusmuuttajaan on vaihdettu osa. Jatka normaalia
toimintaa resetoimalla taajuusmuuttaja.

VAROITUS 251, Uusi tyyppikoodi

Tehokortti tai muita osia sekä tyyppikoodi on vaihdettu.

Vianmääritys

Poista varoitus ja palaa normaaliin toimintaan

•

resetoimalla.

44 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Huolto, diagnostiikka ja vi... Käyttöopas

7.5 Vianmääritys

Oire Mahdollinen syy Testi Ratkaisu

Puuttuva syöttöteho. Katso Taulukko 4.3. Tarkista syöttötehon lähde.

Näyttö
pimeä/ei
toimintoa

Jaksoittainen
näyttö

Moottori ei
käy

Moottori
pyörii väärään
suuntaan

Sulakkeita puuttuu tai on auki
tai katkaisin on lauennut.

LCP:ssä ei ole virtaa. Tarkista, että LCP:n kaapeli on kytketty

Oikosulku ohjausjännitteessä
(liitin 12 tai 50) tai ohjausliit­timissä.

Väärä kontrastiasetus.

Näyttö (LCP) on viallinen. Testaa eri LCP:llä. Vaihda viallinen LCP tai liitäntäkaapeli.
Sisäinen jännitteensyöttövika tai
SMPS on viallinen.
Ylikuormittunut syöttö (SMPS)
viallisten ohjauskaapelien tai
taajuusmuuttajan sisäisen vian
vuoksi.

Huoltokytkin auki tai moottorin
kytkentä puuttuu.

Ei verkkovirtaa 24 V:n tasavirta­optiokortilla.

LCP-pysäytys. Tarkista, onko [O]-näppäintä painettu. Pyöritä moottoria painamalla [Auto On]- tai

Käynnistyssignaali puuttuu
(valmiustila).

Moottorin rullaussignaali
aktiivinen (rullaus).

Väärä ohjearvoviestin lähde. Tarkista seuraavat:

Moottorin pyörimisraja. Varmista, että parametri 4-10 Motor Speed

Aktiivinen suunnanvaihto­signaali.

Väärä moottorin vaiheen
kytkentä.

Katso mahdollisia syitä tämän taulukon
kohdista Avoimet sulakkeet ja lauennut

katkaisin.

asianmukaisesti eikä siinä ole vaurioita.
Tarkista 24 V:n ohjausjännite liittimestä
12/13 liittimeen 20–39 tai 10 V:n syöttö
liittimiin 50–55.

–

–

–

Irrota ohjauskaapelivian pois rajaamiseksi
kaikki ohjauskaapelit irrottamalla liittimet.

Tarkista, että moottori on kytketty ja ettei
kytkentää ole katkaistu (huoltokytkimellä tai
muulla laitteella).
Jos näyttö toimii mutta tehoa ei ole,
tarkista, että taajuusmuuttajaan tulee
verkkovirta.

Tarkista liittimen 18 oikea asetus kohdasta

parametri 5-10 Terminal 18 Digital Input

(käytä oletusasetusta).
Tarkista liittimen 27 oikea asetus kohdasta

parametri 5-12 Terminal 27 Digital Input

(käytä oletusasetusta).

Ohjearvoviesti: Paikallinen, etä- tai

•

väylän ohjearvo.

Esivalittu ohjearvo.

•

Liittimen kytkentä.

•

Liittimien skaalaus.

•

Ohjearvoviestin käytettävyys.

•

Direction on ohjelmoitu oikein.
Tarkista, onko liittimelle ohjelmoitu
suunnanvaihtokomento parametriryhmässä

5-1* Digit. tulot.

–

Noudata annettuja suosituksia.

Vaihda viallinen LCP tai liitäntäkaapeli.

Kytke liittimet asianmukaisesti.

Käytä vain LCP 101:tä (P/N 130B1124) tai
LCP 102:ta (P/N 130B1107).
Säädä kontrastia painamalla [Status]-

näppäintä ja [▲]/[▼]-näppäimiä.

Ota yhteyttä jälleenmyyjään.

Jos näytön valo ei sammu, ongelma on
ohjauskaapeleissa. Tarkista kaapelit
oikosulkujen tai virheellisten kytkentöjen
varalta. Jos näyttö edelleen pimenee,
noudata pimeää näyttöä koskevia ohjeita.
Kytke moottori ja tarkista huoltokytkin.

Käytä laitetta verkkovirralla.

[Hand On] -näppäintä (käyttötilasta
riippuen).
Käynnistä moottori käyttämällä oikeaa
käynnistyssignaalia.

Käytä liittimessä 27 24 V:n jännitettä tai
ohjelmoi liittimen asetukseksi Ei toimintoa.

Ohjelmoi oikeat asetukset. Tarkista
parametri 3-13 Reference Site. Aseta
esivalittu ohjearvo aktiiviseksi parametri-
ryhmässä 3-1* Ohjearvot.

Ohjelmoi oikeat asetukset.

Poista suunnanvaihtosignaali käytöstä.

Katso .kappale 5.5 Moottorin pyörimisen
tarkistus.

7 7

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 45

Huolto, diagnostiikka ja vi...

Oire Mahdollinen syy Testi Ratkaisu

Taajuusrajat määritetty väärin. Tarkista lähdön rajat kohdista

Moottori ei
saavuta
maksimino­peutta

Moottorin
nopeus
epätasainen

Moottori käy
epätasaisesti

77

Moottori ei
jarruta

Sulakkeita
auki tai
johdonsuoja­katkaisimen
laukaisu

Verkkovirran
epätasapaino
> 3 %

Moottorin
virran
epätasapaino
> 3 %

Taajuus­muuttajan
kiihdytyson­gelmat

Ohjearvon tulosignaalia ei ole
skaalattu oikein.

Mahdollisesti virheellisiä
parametrien asetuksia.

Mahdollinen ylimagnetointi. Tarkista kaikki moottorin parametrit virheel-

Jarrun parametreissa ehkä
virheellisiä asetuksia. Mahdol­lisesti liian lyhyitä rampin
laskuaikoja.
Oikosulku vaiheesta vaiheeseen. Moottorissa tai paneelissa on oikosulku

Moottorin ylikuormitus. Moottori on ylikuormittunut sovelluksessa. Suorita käynnistystesti ja varmista, että

Löysiä kytkentöjä. Tee käynnistystä edeltävä tarkistus löysien

Verkkovirtaongelma (katso
kuvaus kohdasta Hälytys 4
Verkkovirran vaihehäviö).
Ongelma taajuusmuuttajassa. Vaihda taajuusmuuttajan syöttöjohtimien

Moottorin tai moottorin kytken­töihin liittyvä ongelma.

Ongelma taajuusmuuttajassa. Vaihda moottorin lähtökaapeleiden 1

Moottorin tiedot on syötetty
väärin.

VLT® AQUA Drive FC 202

parametri 4-13 Motor Speed High Limit [RPM],

parametri 4-14 Motor Speed High Limit [Hz]

ja parametri 4-19 Max Output Frequency.
Tarkista ohjearvon tulosignaalin skaalaus

parametriryhmässä 6-0* Analog. I/O-tila ja
parametriryhmä 3-1* Ohjear vot. Tarkista
ohjearvorajat parametriryhmässä 3-0*

Ohjearvon rajat.

Tarkista kaikkien moottorin parametrien
asetukset, mukaan lukien kaikki moottorin
kompensointiasetukset. Tarkista PID­asetukset suljetun piirin käyttöä varten.

listen moottorin asetusten varalta.

Tarkista jarrujen parametrit. Tarkista
ramppiaika-asetukset.

vaiheiden välillä. Tarkista moottorin ja
paneelin vaihe oikosulkujen varalta.

kytkentöjen varalta.
Vaihda taajuusmuuttajan syöttöjohtimien
paikkoja seuraavasti: A > B, B > C, C > A.

paikkoja seuraavasti: A > B, B > C, C > A.

Vaihda moottorin lähtökaapeleiden 1
paikkoja: U > V, V > W, W > U.

paikkoja: U > V, V > W, W > U.

Jos järjestelmä antaa varoituksia tai
hälytyksiä, lue kappale 7.4 Luettelo
varoituksista ja hälytyksistä.
Tarkista, että moottorin tiedot on syötetty
oikein.

Ohjelmoi oikeat rajat.

Ohjelmoi oikeat asetukset.

Tarkista asetukset parametriryhmästä 1-6*

Kuorm. riippuv. as. Tarkista asetukset

parametriryhmästä 20-0* Takaisinkytk.

suljetun piirin käyttöä varten.
Tarkista moottorin asetukset parametri-

ryhmistä 1-2* Moottoridata, 1-3*
Laaj.moottoritied. ja 1-5* Kuorm.riippum. as.
Tarkista parametriryhmät 2-0* DC-jarru ja

3-0* Ohjearvon rajat.

Korjaa havaitut oikosulut.

moottorin virta on määritysten mukainen.
Jos moottorin virta ylittää tyyppikilven
virran täydellä kuormituksella, moottori
saattaa käydä pienennetyllä kuormalla.
Katso sovelluksen tekniset tiedot.
Kiristä löysät kytkennät.

Jos epätasapainossa oleva osuus seuraa
johdinta, kyse on teho-ongelmasta. Tarkista
verkkojännite.
Jos epätasapainossa oleva osuus on
samassa tuloliittimessä, kyseessä on
laiteongelma. Ota yhteyttä jälleenmyyjään.
Jos epätasapainossa oleva osuus seuraa
moottorin johdinta, ongelma on
moottorissa tai moottorin kytkennöissä.
Tarkista moottori ja moottorin kytkentä.
Jos epätasapainossa oleva osuus on
samassa lähtöliittimessä, kyseessä on
taajuusmuuttajan ongelma. Ota yhteyttä
Danfoss-jälleenmyyjään.
Suurenna rampin nousuaikaa kohdassa
parametri 3-41 Ramp 1 Ramp Up Time.
Suurenna virtarajaa kohdassa
parametri 4-18 Current Limit. Suurenna
momenttirajaa kohdassa
parametri 4-16 Torque Limit Motor Mode.

46 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Huolto, diagnostiikka ja vi... Käyttöopas

Oire Mahdollinen syy Testi Ratkaisu

Taajuus­muuttajan
hidastuson­gelmat

Akustinen
melu tai tärinä

Taulukko 7.5 Vianmääritys

Moottorin tiedot on syötetty
väärin.

Resonanssit. Ohita kriittiset taajuudet käyttämällä

Jos järjestelmä antaa varoituksia tai
hälytyksiä, lue kappale 7.4 Luettelo
varoituksista ja hälytyksistä.
Tarkista, että moottorin tiedot on syötetty
oikein.

parametriryhmän 4-6* Ohitusnopeus

parametreja.
Poista ylimodulaatio käytöstä kohdassa
parametri 14-03 Overmodulation.
Vaihda kytkentätapa ja -taajuus parametri-

ryhmässä 14-0* Vaihtos. kytk.

Lisää resonanssin vaimennusta kohdassa
parametri 1-64 Resonance Damping.

Suurenna rampin laskuaikaa kohdassa
parametri 3-42 Ramp 1 Ramp Down Time.
Ota käyttöön ylijännite kohdassa
parametri 2-17 Over-voltage Control.

Tarkista, onko melu ja/tai tärinä vähentynyt
hyväksyttävälle tasolle.

7 7

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 47

Tekniset tiedot

VLT® AQUA Drive FC 202

8 Tekniset tiedot

8.1 Sähkötiedot

8.1.1 Verkkojännite 1 x 200–240 V:n vaihtovirta

Tyyppimerkintä P1K1 P1K5 P2K2 P3K0 P3K7 P5K5 P7K5 P15K P22K

Tyypillinen akseliteho [kW] 1.1 1.5 2.2 3.0 3.7 5.5 7.5 15 22
Tyypillinen akseliteho 240 V:n jännitteellä [hv] 1.5 2.0 2.9 4.0 4.9 7.5 10 20 30
Suojausluokitus IP20/runko A3 – – – – – – – –
Suojausluokitus IP21/Type 1 – B1 B1 B1 B1 B1 B2 C1 C2
Suojausluokitus IP55/Type 12 A5 B1 B1 B1 B1 B1 B2 C1 C2
Suojausluokitus IP66/NEMA 4X A5 B1 B1 B1 B1 B1 B2 C1 C2

Lähtövirta

Jatkuva (3 x 200–240 V) [A] 6.6 7.5 10.6 12.5 16.7 24.2 30.8 59.4 88
Jaksoittainen (3 x 200–240 V) [A] 7.3 8.3 11.7 13.8 18.4 26.6 33.4 65.3 96.8
Jatkuva kVA 208 V:n jännitteellä [kVA] 2.4 2.7 3.8 4.5 6.0 8.7 11.1 21.4 31.7

Suurin tulovirta

88

Jatkuva (1 x 200–240 V) [A] 12.5 15 20.5 24 32 46 59 111 172
Jaksoittainen (1 x 200–240 V) [A] 13.8 16.5 22.6 26.4 35.2 50.6 64.9 122.1 189.2
Etusulakkeet maks. [A] 20 30 40 40 60 80 100 150 200

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus (verkko, moottori,
jarru)
[mm2 (AWG)]
Kaapelin maksimipoikkileikkaus verkkosyötölle, jossa
on erotuskytkin [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus verkkosyötölle ilman
erotuskytkintä [mm2 (AWG)]
Kaapelin eristyksen nimellislämpötila [°C (°F)]

Arvioitu tehohäviö3) suurimmalla nimelliskuormi­tuksella [W]

Hyötysuhde

4)

5)

5.26
(10)

5.26
(10)

75

(167)75(167)75(167)75(167)75(167)

44 30 44 60 74 110 150 300 440

0.98 0.98 0.98 0.98 0.98 0.98 0.98 0.98 0.98

0.2–4 (4–10) 10 (7) 35 (2) 50 (1/0) 95 (4/0)

16 (6) 16 (6) 16 (6) 16 (6) 16 (6) 25 (3) 50 (1/0)

16 (6) 16 (6) 16 (6) 16 (6) 16 (6) 25 (3) 50 (1/0) 95 (4/0)

75 (167) 75 (167) 75 (167) 75 (167)

2 x 50 (2

x 1/0)

9) 10)

Taulukko 8.1 Verkkojännite 1 x 200–240 VAC - Normaali ylikuormitus 110 % 1 minuutin ajan, P1K1–P22K

48 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

8.1.2 Verkkojännite 3 x 200–240 V vaihtovirta

Tyyppimerkintä PK25 PK37 PK55 PK75

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 0.25 0.37 0.55 0.75
Tyypillinen akseliteho 208 V:n jännitteellä [hv] 0.34 0.5 0.75 1

Suojausluokitus IP20/runko
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 200–240 V) [A] 1.8 2.4 3.5 4.6
Jaksoittainen (3 x 200–240 V) [A] 2.7 2.0 3.6 2.6 5.3 3.9 6.9 5.1
Jatkuva kVA 208 V:n jännitteellä [kVA] 0.65 0.86 1.26 1.66

Suurin tulovirta

Jatkuva (3 x 200–240 V) [A] 1.6 2.2 3.2 4.1
Jaksoittainen (3 x 200–240 V) [A] 2.4 1.8 3.3 2.4 4.8 3.5 6.2 4.5
Etusulakkeet maks. [A] 10 10 10 10

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus2) (verkko, moottori, jarru
ja kuorman jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus2) (verkkokatkaisin) [mm
(AWG)]

Arvioitu tehohäviö3) suurimmalla nimelliskuormituksella

4)

[W (hv)]

Hyötysuhde

5)

1)

6)

HO NO HO NO HO NO HO NO

A2 A2 A2 A2

A4/A5 A4/A5 A4/A5 A4/A5

4, 4, 4 (12, 12, 12)

(vähintään 0.2 (24))

2

6, 4, 4 (10, 12, 12)

21 (0.03) 29 (0.04) 42 (0.06) 54 (0.07)

0.94 0.94 0.95 0.95

8 8

Taulukko 8.2 Verkkojännite 3 x 200–240 V AC, PK25–PK75

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 49

Tekniset tiedot

Tyyppimerkintä P1K1 P1K5 P2K2 P3K0 P3K7

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 1.1 1.5 2.2 3.0 3.7
Tyypillinen akseliteho 208 V:n jännitteellä [hv] 1.5 2 3 4 5

Suojausluokitus IP20/runko
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 200–240 V) [A] 6.6 7.5 10.6 12.5 16.7
Jaksoittainen (3 x 200–240 V) [A] 9.9 7.3 11.3 8.3 15.9 11.7 18.8 13.8 25 18.4
Jatkuva kVA 208 V:n jännitteellä [kVA] 2.38 2.70 3.82 4.50 6.00

Suurin tulovirta

Jatkuva (3 x 200–240 V) [A] 5.9 6.8 9.5 11.3 15.0
Jaksoittainen (3 x 200–240 V) [A] 8.9 6.5 10.2 7.5 14.3 10.5 17.0 12.4 22.5 16.5
Etusulakkeet maks. [A] 20 20 20 32 32

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus2) (verkko, moottori,
jarru ja kuorman jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus2) (verkkokatkaisin)

88

[mm2] ([AWG])

Arvioitu tehohäviö3) suurimmalla nimelliskuormi­tuksella [W (hv)]

Hyötysuhde

4)

5)

1)

6)

VLT® AQUA Drive FC 202

HO NO HO NO HO NO HO NO HO NO

A2 A2 A2 A3 A3

A4/A5 A4/A5 A4/A5 A5 A5

4, 4, 4 (12, 12, 12)

(vähintään 0.2 (24))

6, 4, 4 (10, 12, 12)

63 (0.09) 82 (0.11) 116 (0.16) 155 (0.21) 185 (0.25)

0.96 0.96 0.96 0.96 0.96

Taulukko 8.3 Verkkojännite 3 x 200–240 V AC, P1K1–P3K7

50 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Tyyppimerkintä P5K5 P7K5 P11K P15K

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 3.7 5.5 5.5 7.5 7.5 11 11 15
Tyypillinen akseliteho 208 V:n jännitteellä [hv] 5.0 7.5 7.5 10 10 15 15 20

IP20/runko
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 200–240 V) [A] 16.7 24.2 24.2 30.8 30.8 46.2 46.2 59.4
Jaksoittainen (3 x 200–240 V) [A] 26.7 26.6 38.7 33.9 49.3 50.8 73.9 65.3
Jatkuva kVA 208 V:n jännitteellä [kVA] 6.0 8.7 8.7 11.1 11.1 16.6 16.6 21.4

Suurin tulovirta

Jatkuva (3 x 200–240 V) [A] 15.0 22.0 22.0 28.0 28.0 42.0 42.0 54.0
Jaksoittainen (3 x 200–240 V) [A] 24.0 24.2 35.2 30.8 44.8 46.2 67.2 59.4
Etusulakkeet maks. [A] 63 63 63 80

Muut tekniset tiedot

IP20, kaapelin maksimipoikkileikkaus2) (verkkovirta,
jarru, moottori ja kuorman jako) [mm2 (AWG)]

IP21 kaapelin maksimipoikkileikkaus
jarru ja kuorman jako) [mm2 (AWG)]

IP21 kaapelin maksimipoikkileikkaus2)(moottori)
[mm2 (AWG)]

Kaapelin maksimipoikkileikkaus2) (verkkokatkaisin)
[mm2 (AWG)]

Arvioitu tehohäviö3) suurimmalla nimelliskuormi­tuksella [W (hv)]

Hyötysuhde

7)

4)

5)

1)

2)

(verkkovirta,

HO NO HO NO HO NO HO NO

B3 B3 B3 B4

B1 B1 B1 B2

10, 10, – (8, 8, –) 10, 10, – (8, 8, –) 10, 10, – (8, 8, –) 35, –, – (2, –, –)

16, 10, 16 (6, 8, 6) 16, 10, 16 (6, 8, 6) 16, 10, 16 (6, 8, 6) 35, –, – (2, –, –)

10, 10, – (8, 8, –) 10, 10, – (8, 8, –) 10, 10, – (8, 8, –) 35, 25, 25 (2, 4, 4)

16, 10, 10 (6, 8, 8) 35 (2)

239 (0.33) 310 (0.42)

0.96 0.96 0.96 0.96

239

(0.33)

310

(0.42)

371

(0.51)

514 (0.7)

463

(0.63)

602

(0.82)

8 8

Taulukko 8.4 Verkkojännite 3 x 200–240 V AC, P5K5–P15K

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 51

Tekniset tiedot

Tyyppimerkintä P18K P22K P30K P37K P45K

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 15 18.5 18.5 22 22 30 30 37 37 45
Tyypillinen akseliteho 208 V:n jännitteellä
[hv]

Suojausluokitus IP20/runko
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 200–240 V) [A] 59.4 74.8 74.8 88.0 88.0 115 115 143 143 170
Jaksoittainen (3 x 200–240 V) [A] 89.1 82.3 112 96.8 132 127 173 157 215 187
Jatkuva kVA 208 V:n jännitteellä [kVA] 21.4 26.9 26.9 31.7 31.7 41.4 41.4 51.5 51.5 61.2

Suurin tulovirta

Jatkuva (3 x 200–240 V) [A] 54.0 68.0 68.0 80.0 80.0 104 104 130 130 154.0
Jaksoittainen (3 x 200–240 V) [A] 81.0 74.8 102 88.0 120 114 156 143 195 169.0
Etusulakkeet maks. [A] 125 125 160 200 250

Muut tekniset tiedot

IP20 kaapelin maksimipoikkileikkaus
(verkkovirta, jarru, moottori ja kuorman jako)

88

[mm2 (AWG)]
IP21, IP55, IP66 kaapelin maksimipoikki­leikkaus (verkkovirta ja moottori) [mm
(AWG)]
IP21, IP55, IP66 kaapelin maksimipoikki­leikkaus (jarru ja kuorman jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus2) katkai­simelle [mm2 (AWG)]

Arvioitu tehohäviö3) suurimmalla nimellis­kuormituksella [W (hv)]

Hyötysuhde

5)

1)

7)

2

4)

VLT® AQUA Drive FC 202

HO NO HO NO HO NO HO NO HO NO

20 25 25 30 30 40 40 50 50 60

B4 C3 C3 C4 C4

C1 C1 C1 C2 C2

35 (2) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM)

50 (1) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM)

50 (1) 50 (1) 50 (1) 95 (3/0) 95 (3/0)

50, 35, 35

(1, 2, 2)

624

737 (1) 740 (1)

(0.85)

0.96 0.97 0.97 0.97 0.97

845

(1.2)

874

(1.2)

1140

(1.6)

95, 70, 70

(3/0, 2/0, 2/0)

1143

(1.6)

1353

(1.8)

185, 150, 120

(350 MCM, 300

MCM, 4/0)

1400 (1.9) 1636 (2.2)

Taulukko 8.5 Verkkojännite 3 x 200–240 V AC, P18K–P45K

52 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

8.1.3 Verkkojännite 1 x 380–480 V AC

Tyyppimerkintä P7K5 P11K P18K P37K

Tyypillinen akseliteho [kW] 7.5 11 18.5 37
Tyypillinen akseliteho 240 V:n jännitteellä [hv] 10 15 25 50
Suojausluokitus IP21/Type 1 B1 B2 C1 C2
Suojausluokitus IP55/Type 12 B1 B2 C1 C2
Suojausluokitus IP66/NEMA 4X B1 B2 C1 C2

Lähtövirta

Jatkuva (3 x 380–440 V) [A] 16 24 37.5 73
Jaksoittainen (3 x 380–440 V) [A] 17.6 26.4 41.2 80.3
Jatkuva (3 x 441–480 V) [A] 14.5 21 34 65
Jaksoittainen (3 x 441–480 V) [A] 15.4 23.1 37.4 71.5
Jatkuva kVA 400 V:n jännitteellä [kVA] 11.0 16.6 26 50.6
Jatkuva kVA 460 V:n jännitteellä [kVA] 11.6 16.7 27.1 51.8

Suurin tulovirta

Jatkuva (1 x 380–440 V) [A] 33 48 78 151
Jaksoittainen (1 x 380–440 V) [A] 36 53 85.5 166
Jatkuva (1 x 441–480 V) [A] 30 41 72 135
Jaksoittainen (1 x 441–480 V) [A] 33 46 79.2 148
Etusulakkeet maks. [A] 63 80 160 250

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus (verkkovirta, moottori ja jarru)
[mm2] (AWG)]

Arvioitu tehohäviö3) suurimmalla nimelliskuormituksella [W

4)

(hv)]

Hyötysuhde

5)

10 (7) 35 (2) 50 (1/0) 120 (4/0)

300 (0.41) 440 (0.6) 740 (1) 1480 (2)

0.96 0.96 0.96 0.96

8 8

Taulukko 8.6 Verkkojännite 1 x 380–480 V AC - Normaali ylikuormitus 110 % 1 minuutin ajan, P7K5–P37K

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 53

Tekniset tiedot

VLT® AQUA Drive FC 202

8.1.4 Verkkojännite 3 x 380–480 V AC

Tyyppimerkintä PK37 PK55 PK75 P1K1 P1K5

Korkea/normaali ylikuormitus

1)

Tyypillinen akseliteho [kW] 0.37 0.55 0.75 1.1 1.5
Tyypillinen akseliteho 460 V:n
jännitteellä [hv]

Suojausluokitus IP20/runko

6)

Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 380–440 V) [A] 1.3 1.8 2.4 3.0 4.1
Jaksoittainen (3 x 380–440 V) [A] 2.0 1.4 2.7 2.0 3.6 2.6 4.5 3.3 6.2 4.5
Jatkuva (3 x 441–480 V) [A] 1.2 1.6 2.1 2.7 3.4
Jaksoittainen (3 x 441–480 V) [A] 1.8 1.3 2.4 1.8 3.2 2.3 4.1 3.0 5.1 3.7
Jatkuva kVA 400 V:n jännitteellä
[kVA]
Jatkuva kVA 460 V:n jännitteellä
[kVA]

Suurin tulovirta

88

Jatkuva (3 x 380–440 V) [A] 1.2 1.6 2.2 2.7 3.7
Jaksoittainen (3 x 380–440 V) [A] 1.8 1.3 2.4 1.8 3.3 2.4 4.1 3.0 5.6 4.1
Jatkuva (3 x 441–480 V) [A] 1.0 1.4 1.9 2.7 3.1
Jaksoittainen (3 x 441–480 V) [A] 1.5 1.1 2.1 1.5 2.9 2.1 4.1 3.0 4.7 3.4
Etusulakkeet maks. [A] 10 10 10 10 10

Muut tekniset tiedot

IP20, IP21 kaapelin maksimipoikki­leikkaus2) (verkkovirta, moottori,
jarru ja kuorman jako) [mm

2

(AWG)]
IP55, IP66 kaapelin maksimipoikki­leikkaus2) (verkkovirta, moottori,
jarru ja kuorman jako) [mm

2

(AWG)]

Kaapelin maksimipoikkileikkaus

2)

katkaisimelle [mm2 (AWG)]

Arvioitu tehohäviö s

3)

suurimmalla nimelliskuormituksella

4)

[W (hv)]

Hyötysuhde

5)

HO NO HO NO HO NO HO NO HO NO

0.5 0.75 1.0 1.5 2.0

A2 A2 A2 A2 A2

A4/A5 A4/A5 A4/A5 A4/A5 A4/A5

0.9 1.3 1.7 2.1 2.8

0.9 1.3 1.7 2.4 2.7

4, 4, 4 (12, 12, 12)

(vähintään 0.2 (24))

4, 4, 4 (12, 12, 12)

6, 4, 4 (10, 12, 12)

35 (0.05) 42 (0.06) 46 (0.06) 58 (0.08) 62 (0.08)

0.93 0.95 0.96 0.96 0.97

Taulukko 8.7 Verkkojännite 3 x 380–480 V AC, PK37–P1K5

54 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Tyyppimerkintä P2K2 P3K0 P4K0 P5K5 P7K5

Korkea/normaali ylikuormitus

1)

Tyypillinen akseliteho [kW] 2.2 3.0 4.0 5.5 7.5
Tyypillinen akseliteho 460 V:n
jännitteellä [hv]

Suojausluokitus IP20/runko

6)

Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 380–440 V) [A] 5.6 7.2 10 13 16
Jaksoittainen (3 x 380–440 V) [A] 8.4 6.2 10.8 7.9 15.0 11.0 19.5 14.3 24.0 17.6
Jatkuva (3 x 441–480 V) [A] 4.8 6.3 8.2 11 14.5
Jaksoittainen (3 x 441–480 V) [A] 7.2 5.3 9.5 6.9 12.3 9.0 16.5 12.1 21.8 16.0
Jatkuva kVA 400 V:n jännitteellä
[kVA]
Jatkuva kVA 460 V:n jännitteellä
[kVA]

Suurin tulovirta

Jatkuva (3 x 380–440 V) [A] 5.0 6.5 9.0 11.7 14.4
Jaksoittainen (3 x 380–440 V) [A] 7.5 5.5 9.8 7.2 13.5 9.9 17.6 12.9 21.6 15.8
Jatkuva (3 x 441–480 V) [A] 4.3 5.7 7.4 9.9 13.0
Jaksoittainen (3 x 441–480 V) [A] 6.5 4.7 8.6 6.3 11.1 8.1 14.9 10.9 19.5 14.3
Etusulakkeet maks. [A] 20 20 20 30 30

Muut tekniset tiedot

IP20, IP21 kaapelin maksimipoikki­leikkaus2) (verkkovirta, moottori,
jarru ja kuorman jako) [mm2 (AWG)]
IP55, IP66 kaapelin maksimipoikki­leikkaus2) (verkkovirta, moottori,
jarru ja kuorman jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus

2)

katkaisimelle [mm2 (AWG)]

Arvioitu tehohäviö s

3)

suurimmalla nimelliskuormituksella

4)

[W (hv)]

Hyötysuhde

5)

HO NO HO NO HO NO HO NO HO NO

2.9 4.0 5.3 7.5 10

A2 A2 A2 A3 A3

A4/A5 A4/A5 A4/A5 A5 A5

3.9 5.0 6.9 9.0 11.0

3.8 5.0 6.5 8.8 11.6

4, 4, 4 (12, 12, 12)

(vähintään 0.2 (24))

4, 4, 4 (12, 12, 12)

6, 4, 4 (10, 12, 12)

88 (0.12) 116 (0.16) 124 (0.17) 187 (0.25) 225 (0.31)

0.97 0.97 0.97 0.97 0.97

8 8

Taulukko 8.8 Verkkojännite 3 x 380–480 V AC , P2K2–P7K5

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 55

Tekniset tiedot

VLT® AQUA Drive FC 202

Tyyppimerkintä P11K P15K P18K P22K P30K

Korkea/normaali ylikuormitus

1)

HO NO HO NO HO NO HO NO HO NO

Tyypillinen akseliteho [kW] 7.5 11 11 15 15 18.5 22.0 22.0 22.0 30
Tyypillinen akseliteho 460 V:n
jännitteellä [hv]

Suojausluokitus IP20/runko

7)

10 15 15 20 20 25 30 30 30 40

B3 B3 B3 B4 B4

Suojausluokitus IP21/Type 1 B1 B1 B1 B2 B2
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

B1 B1 B1 B2 B2

Lähtövirta

Jatkuva (3 x 380–440 V) [A] – 24 24 32 32 37.5 37.5 44 44 61
Jaksoittainen (60 s ylikuormitus) (3
x 380–440 V) [A]

– 26.4 38.4 35.2 51.2 41.3 60 48.4 70.4 67.1

Jatkuva (3 x 441–480 V) [A] – 21 21 27 27 34 34 40 40 52
Jaksoittainen (60 s ylikuormitus) (3
x 441-480 V) [A]
Jatkuva kVA 400 V:n jännitteellä
[kVA]
Jatkuva kVA 460 V:n jännitteellä
[kVA]

88

Suurin tulovirta

– 23.1 33.6 29.7 43.2 37.4 54.4 44 64 61.6

– 16.6 16.6 22.2 22.2 26 26 30.5 30.5 42.3

– 16.7 16.7 21.5 21.5 27.1 27.1 31.9 31.9 41.4

Jatkuva (3 x 380–440 V) [A] – 22 22 29 29 34 34 40 40 55
Jaksoittainen (60 s ylikuormitus) (3
x 380–440 V) [A]

– 24.2 35.2 31.9 46.4 37.4 54.4 44 64 60.5

Jatkuva (3 x 441–480 V) [A] – 19 19 25 25 31 31 36 36 47
Jaksoittainen (60 s ylikuormitus) (3
x 441-480 V) [A]

– 20.9 30.4 27.5 40 34.1 49.6 39.6 57.6 51.7

Etusulakkeet maks. [A] – 63 63 63 63 80

Muut tekniset tiedot

IP21, IP55, IP66 kaapelin maksimi­poikkileikkaus2) (verkkovirta, jarru

16, 10, 16 (6, 8, 6) 35, –, – (2, –, –)
ja kuorman jako) [mm2 (AWG)]
IP21, IP55, IP66 kaapelin maksimi­poikkileikkaus2)(moottori) [mm

2

10, 10,– (8, 8,–) 35, 25, 25 (2, 4, 4)
(AWG)]
IP20 kaapelin maksimipoikki­leikkaus2) (verkkovirta, jarru ja

10, 10,– (8, 8,–) 35, –, – (2, –, –)
kuorman jako)[mm2 (AWG)]

Kaapelin maksimipoikkileikkaus
katkaisimelle [mm2 (AWG)]

Arvioitu tehohäviö s

3)

suurimmalla nimelliskuormituksella

4)

[W (hv)]

Hyötysuhde

5)

2)

16, 10, 10 (6, 8, 8)

291 (0.4)

392

(0.53)

291 (0.4)

392

(0.53)

379

(0.52)

465

(0.63)

444

(0.61)

525

(0.72)

547

(0.75)

739 (1)

0.98 0.98 0.98 0.98 0.98

Taulukko 8.9 Verkkojännite 3 x 380–480 V AC , P11K–P30K

56 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Tyyppimerkintä P37K P45K P55K P75K P90K

Korkea/normaali ylikuormitus

1)

Tyypillinen akseliteho [kW] 30 37 37 45 45 55 55 75 75 90
Tyypillinen akseliteho 460 V:n
jännitteellä [hv]

Suojausluokitus IP20/runko

6)

Suojausluokitus IP21/Type 1 C1 C1 C1 C2 C2
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 380–440 V) [A] 61 73 73 90 90 106 106 147 147 177
Jaksoittainen (60 s ylikuormitus) (3
x 380–440 V) [A]
Jatkuva (3 x 441–480 V) [A] 52 65 65 80 80 105 105 130 130 160
Jaksoittainen (60 s ylikuormitus) (3
x 441-480 V) [A]
Jatkuva kVA 400 V:n jännitteellä
[kVA]
Jatkuva kVA 460 V:n jännitteellä
[kVA]

Suurin tulovirta

Jatkuva (3 x 380–440 V) [A] 55 66 66 82 82 96 96 133 133 161
Jaksoittainen (60 s ylikuormitus) (3
x 380–440 V) [A]
Jatkuva (3 x 441–480 V) [A] 47 59 59 73 73 95 95 118 118 145
Jaksoittainen (60 s ylikuormitus) (3
x 441-480 V) [A]
Etusulakkeet maks. [A] 100 125 160 250 250

Muut tekniset tiedot

IP20 kaapelin maksimipoikki­leikkaus (verkkovirta ja moottori)
[mm2 (AWG)]
IP20 kaapelin maksimipoikki­leikkaus (jarru ja kuorman jako)
[mm2 (AWG)]
IP21, IP55, IP66 kaapelin maksimi­poikkileikkaus (verkkovirta ja
moottori)
[mm2 (AWG)
IP21, IP55, IP66 kaapelin maksimi­poikkileikkaus (jarru ja kuorman
jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus

2)

(verkkokatkaisin)
[mm2 (AWG)]

Arvioitu tehohäviö s

3)

suurimmalla nimelliskuormituksella

4)

[W (hv)]

Hyötysuhde

5)

HO NO HO NO HO NO HO NO HO NO

40 50 50 60 60 75 75 100 100 125

B4 C3 C3 C4 C4

C1 C1 C1 C2 C2

91.5 80.3 110 99 135 117 159 162 221 195

78 71.5 97.5 88 120 116 158 143 195 176

42.3 50.6 50.6 62.4 62.4 73.4 73.4 102 102 123

41.4 51.8 51.8 63.7 63.7 83.7 83.7 104 103.6 128

82.5 72.6 99 90.2 123 106 144 146 200 177

70.5 64.9 88.5 80.3 110 105 143 130 177 160

35 (2) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM)

35 (2) 50 (1) 50 (1) 95 (4/0) 95 (4/0)

50 (1) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM)

50 (1) 50 (1) 50 (1) 95 (3/0) 95 (3/0)

185, 150, 120

(350 MCM, 300

MCM, 4/0)

1232

1474 (2)

(1.7)

570

(0.78)

698

(0.95)

50, 35, 35

697

(0.95)

(1, 2, 2)

843 (1.1) 891 (1.2)

1083

(1.5)

95, 70, 70

(3/0, 2/0, 2/0)

1022
(1.4)

1384

(1.9)

0.98 0.98 0.98 0.98 0.99

8 8

Taulukko 8.10 Verkkojännite 3 x 380–480 V AC, P37K–P90K

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 57

Tekniset tiedot

VLT® AQUA Drive FC 202

8.1.5 Verkkojännite 3 x 525–600 V AC

Tyyppimerkintä PK75 P1K1 P1K5 P2K2

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 0.75 1.1 1.5 2.2
Tyypillinen akseliteho [hv] 1 1.5 2 3
Suojausluokitus IP20/runko
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12 A5 A5 A5 A5

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 1.8 2.6 2.9 4.1
Jaksoittainen (3 x 525–550 V) [A] 2.7 2.0 3.9 2.9 4.4 3.2 6.2 4.5
Jatkuva (3 x 551–600 V) [A] 1.7 2.4 2.7 3.9
Jaksoittainen (3 x 551–600 V) [A] 2.6 1.9 3.6 2.6 4.1 3.0 5.9 4.3
Jatkuva kVA 550 V:n jännitteellä [kVA] 1.7 2.5 2.8 3.9
Jatkuva kVA 550 V:n jännitteellä [kVA] 1.7 2.4 2.7 3.9

Suurin tulovirta

Jatkuva (3 x 525–600 V) [A] 1.7 2.4 2.7 4.1
Jaksoittainen (3 x 525–600 V) [A] 2.6 1.9 3.6 2.6 4.1 3.0 6.2 4.5
Etusulakkeet maks. [A] 10 10 10 20

88

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus
(verkkovirta, moottori, jarru ja
kuorman jako)
[mm2 (AWG)]

Kaapelin maksimipoikkileikkaus
(verkkokatkaisin) [mm2 (AWG)]

Arvioitu tehohäviö s
suurimmalla nimelliskuormituksella [W

4)

(hv)]

Hyötysuhde

5)

1)

2)

2)

3)

HO NO HO NO HO NO HO NO

A3 A3 A3 A3

4,4,4 (12,12,12)

(vähintään 0.2 (24))

6,4,4 (10,12,12)

35 (0.05) 50 (0.07) 65 (0.09) 92 (0.13)

0.97 0.97 0.97 0.97

Taulukko 8.11 Verkkojännite 3 x 525–600 V AC, PK75–P2K2

58 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Tyyppimerkintä P3K0 P4K0 P5K5 P7K5

Korkea/normaali ylikuormitus

1)

Tyypillinen akseliteho [kW] 3.0 4.0 5.5 7.5
Tyypillinen akseliteho [hv] 4 5 7.5 10
Suojausluokitus IP20/runko
Suojausluokitus IP21/Type 1
IP55/Type 12 A5 A5 A5 A5

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 5.2 6.4 9.5 11.5
Jaksoittainen (3 x 525–550 V) [A] 7.8 5.7 9.6 7.0 14.3 10.5 17.3 12.7
Jatkuva (3 x 551–600 V) [A] 4.9 6.1 9.0 11.0
Jaksoittainen (3 x 551–600 V) [A] 7.4 5.4 9.2 6.7 13.5 9.9 16.5 12.1
Jatkuva kVA 550 V:n jännitteellä [kVA] 5.0 6.1 9.0 11.0
Jatkuva kVA 550 V:n jännitteellä [kVA] 4.9 6.1 9.0 11.0

Suurin tulovirta

Jatkuva (3 x 525–600 V) [A] 5.2 5.8 8.6 10.4
Jaksoittainen (3 x 525–600 V) [A] 7.8 5.7 8.7 6.4 12.9 9.5 15.6 11.4
Etusulakkeet maks. [A] 20 20 32 32

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus

2)

(verkkovirta, moottori, jarru ja
kuorman jako)
[mm2 (AWG)]

Kaapelin maksimipoikkileikkaus

2)

(verkkokatkaisin) [mm2 (AWG)]

Arvioitu tehohäviö s

3)

suurimmalla nimelliskuormituksella

4)

[W (hv)]

Hyötysuhde

5)

HO NO HO NO HO NO HO NO

A2 A2 A3 A3

4,4,4 (12,12,12)

(vähintään 0.2 (24))

6,4,4 (10,12,12)

122 (0.17) 145 (0.2) 195 (0.27) 261 (0.36)

0.97 0.97 0.97 0.97

8 8

Taulukko 8.12 Verkkojännite 3 x 525–600 V AC , P3K0–P7K5

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 59

Tekniset tiedot

VLT® AQUA Drive FC 202

Tyyppimerkintä P11K P15K P18K P22K P30K P37K

Korkea/normaali
ylikuormitus

1)

HO NO HO NO HO NO HO NO HO NO HO NO

Tyypillinen akseliteho [kW] 7.5 11 11 15 15 18.5 18.5 22 22 30 30 37
Tyypillinen akseliteho [hv] 10 15 15 20 20 25 25 30 30 40 40 50
Suojausluokitus IP20/runko B3 B3 B3 B4 B4 B4
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA

B1 B1 B1 B2 B2 C1

4X

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 11.5 19 19 23 23 28 28 36 36 43 43 54
Jaksoittainen (3 x 525–550 V)
[A]

18.4 21 30 25 37 31 45 40 58 47 65 59

Jatkuva (3 x 551–600 V) [A] 11 18 18 22 22 27 27 34 34 41 41 52
Jaksoittainen (3 x 551–600 V)
[A]
Jatkuva kVA 550 V:n jännit­teellä [kVA]
Jatkuva kVA 575 V:n jännit-

88

teellä [kVA]

Suurin tulovirta

Jatkuva 550 V:n jännitteellä
[A]
Jaksoittainen 550 V:n jännit­teellä [A]
Jatkuva 575 V:n jännitteellä
[A]
Jaksoittainen 575 V:n jännit­teellä [A]

17.6 20 29 24 35 30 43 37 54 45 62 57

11 18.1 18.1 21.9 21.9 26.7 26.7 34.3 34.3 41.0 41.0 51.4

11 17.9 17.9 21.9 21.9 26.9 26.9 33.9 33.9 40.8 40.8 51.8

10.4 17.2 17.2 20.9 20.9 25.4 25.4 32.7 32.7 39 39 49

16.6 19 28 23 33 28 41 36 52 43 59 54

9.8 16 16 20 20 24 24 31 31 37 37 47

15.5 17.6 26 22 32 27 39 34 50 41 56 52

Etusulakkeet maks. [A] 40 40 50 60 80 100

Muut tekniset tiedot

IP20 kaapelin maksimipoikki­leikkaus2) (verkkovirta, jarru ja
kuorman jako) [mm2 (AWG)]

10, 10,–

(8, 8,–)

35,–,–

(2,–,–)

IP21, IP55, IP66 kaapelin
maksimipoikkileikkaus
(verkkovirta, jarru ja kuorman

2)

16, 10, 10

(6, 8, 8)

35,–,–

(2,–,–)
jako) [mm2 (AWG)]
IP21, IP55, IP66 kaapelin
maksimipoikkileikkaus

2)

(moottori) [mm2 (AWG)]
Kaapelin maksimipoikki­leikkaus2) (verkkokatkaisin)
[mm2 (AWG)]

Arvioitu tehohäviö s

3)

suurimmalla nimelliskuormi­tuksella [W (hv)]

Hyötysuhde

4)

5)

220

(0.3)

300

(0.41)

0.98 0.98 0.98 0.98 0.98 0.98

220

(0.3)

10, 10,–

(8, 8,–)

300

(0.41)

16, 10, 10

(6, 8, 8)

300

(0.41)

370

(0.5)

370

(0.5)

440

(0.6)

35, 25, 25

(2, 4, 4)

440

(0.6)

600

(0.82)

50, 35, 35

(1, 2, 2)

600

(0.82)

740 (1)

Taulukko 8.13 Verkkojännite 3 x 525–600 V AC, P11K–P37K

60 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Tyyppimerkintä P45K P55K P75K P90K

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 37 45 45 55 55 75 75 90
Tyypillinen akseliteho [hv] 50 60 60 75 75 100 100 125
Suojausluokitus IP20/runko C3 C3 C4 C4
Suojausluokitus IP21/Type 1
Suojausluokitus IP55/Type 12
Suojausluokitus IP66/NEMA 4X

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 54 65 65 87 87 105 105 137
Jaksoittainen (3 x 525–550 V) [A] 81 72 98 96 131 116 158 151
Jatkuva (3 x 525–600 V) [A] 52 62 62 83 83 100 100 131
Jaksoittainen (3 x 525–600 V) [A] 78 68 93 91 125 110 150 144
Jatkuva kVA 525 V:n jännitteellä [kVA] 51.4 61.9 61.9 82.9 82.9 100 100.0 130.5
Jatkuva kVA 575 V:n jännitteellä [kVA] 51.8 61.7 61.7 82.7 82.7 99.6 99.6 130.5

Suurin tulovirta

Jatkuva 550 V:n jännitteellä [A] 49 59 59 78.9 78.9 95.3 95.3 124.3
Jaksoittainen 550 V:n jännitteellä [A] 74 65 89 87 118 105 143 137
Jatkuva 575 V:n jännitteellä [A] 47 56 56 75 75 91 91 119
Jaksoittainen 575 V:n jännitteellä [A] 70 62 85 83 113 100 137 131
Etusulakkeet maks. [A] 150 160 225 250

Muut tekniset tiedot

IP20 kaapelin maksimipoikkileikkaus
(verkkovirta ja moottori) [mm2 (AWG)]
IP20 kaapelin maksimipoikkileikkaus
(jarru ja kuorman jako) [mm2 (AWG)]
IP21, IP55, IP66 kaapelin maksimipoik­kileikkaus (verkkovirta ja moottori)
[mm2 (AWG)
IP21, IP55, IP66 kaapelin maksimipoik­kileikkaus (jarru ja kuorman jako)
[mm2 (AWG)]

Kaapelin maksimipoikkileikkaus
(verkkokatkaisin) [mm2 (AWG)]

Arvioitu tehohäviö s
suurimmalla nimelliskuormituksella [W

4)

(hv)]

Hyötysuhde

5)

1)

2)

3)

HO NO HO NO HO NO HO NO

C1 C1 C2 C2

50 (1) 150 (300 MCM)

50 (1) 95 (4/0)

50 (1) 150 (300 MCM)

50 (1) 95 (4/0)

50, 35, 35

(1, 2, 2)

740 (1) 900 (1.2) 900 (1.2) 1100 (1.5) 1100 (1.5) 1500 (2) 1500 (2) 1800 (2.5)

0.98 0.98 0.98 0.98

95, 70, 70

(3/0, 2/0, 2/0)

185, 150, 120

(350 MCM, 300 MCM,

4/0)

8 8

Taulukko 8.14 Verkkojännite 3x525–600 V AC, P45K–P90K

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 61

Tekniset tiedot

VLT® AQUA Drive FC 202

8.1.6 Verkkojännite 3 x 525–690 V AC

Tyyppimerkintä P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5

Korkea/normaali ylikuormitus
Tyypillinen akseliteho [kW] 1.1 1.5 2.2 3.0 4.0 5.5 7.5
Tyypillinen akseliteho [hv] 1.5 2 3 4 5 7.5 10
IP20/alusta A3 A3 A3 A3 A3 A3 A3

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 2.1 2.7 3.9 4.9 6.1 9.0 11.0
Jaksoittainen (3 x 525–550 V) [A] 3.2 2.3 4.1 3.0 5.9 4.3 7.4 5.4 9.2 6.7 13.5 9.9 16.5 12.1
Jatkuva (3 x 551–690 V) [A] 1.6 2.2 3.2 4.5 5.5 7.5 10.0
Jaksoittainen (3 x 551–690 V) [A] 2.4 1.8 3.3 2.4 4.8 3.5 6.8 5.0 8.3 6.1 11.3 8.3 15.0 11.0
Jatkuva kVA 525 V:n jännitteellä
[kVA] 1.9 2.5 3.5 4.5 5.5 8.2 10.0
Jatkuva kVA 690 V:n jännitteellä
[kVA] 1.9 2.6 3.8 5.4 6.6 9.0 12.0

Suurin tulovirta

Jatkuva (3 x 525–550 V) [A] 1.9 2.4 3.5 4.4 5.5 8.1 9.9
Jaksoittainen (3 x 525–550 V) [A] 2.9 2.1 3.6 2.6 5.3 3.9 6.6 4.8 8.3 6.1 12.2 8.9 14.9 10.9

88

Jatkuva (3 x 551–690 V) [A] 1.4 2.0 2.9 4.0 4.9 6.7 9.0
Jaksoittainen (3 x 551–690 V) [A] 2.1 1.5 3.0 2.2 4.4 3.2 6.0 4.4 7.4 5.4 10.1 7.4 13.5 9.9

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus
(verkkovirta, moottori, jarru ja
kuorman jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus
(verkkokatkaisin)
[mm2 (AWG)]

Arvioitu tehohäviö s
suurimmalla nimelliskuormi­tuksella [W (hv)]

Hyötysuhde

4)

5)

1)

HO NO HO NO HO NO HO NO HO NO HO NO HO NO

2)

2)

3)

44 (0.06) 60 (0.08) 88 (0.12) 120 (0.16) 160 (0.22) 220 (0.3) 300 (0.41)

0.96 0.96 0.96 0.96 0.96 0.96 0.96

4, 4, 4

(12, 12, 12)

(vähintään (24)

6, 4, 4

(10, 12, 12)

Taulukko 8.15 A3-kotelointi, verkkojännite 3 x 525–690 V AC IP20/suojattu runko, P1K1–P7K5

62 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Tyyppimerkintä P11K P15K P18K P22K P30K

Korkea/normaali ylikuormitus
Tyypillinen akseliteho 550 V:n jännitteellä
[kW] 5.9
Tyypillinen akseliteho 550 V:n jännitteellä
[hv] 7.5
Tyypillinen akseliteho 690 V:n jännitteellä
[kW] 7.5
Tyypillinen akseliteho 690 V:n jännitteellä
[hv]
IP20/alusta B4 B4 B4 B4 B4
IP21/Type 1
IP55/Type 12 B2 B2 B2 B2 B2

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 11 14 14.0 19.0 19.0 23.0 23.0 28.0 28.0 36.0
Jaksoittainen (60 s ylikuormitus) (3 x 525–
550 V) [A]
Jatkuva (3 x 551–690 V) [A] 10 13 13.0 18.0 18.0 22.0 22.0 27.0 27.0 34.0
Jaksoittainen (60 s ylikuormitus) (3 x 551–
690 V) [A]
Jatkuva kVA 550 V:n jännitteellä [kVA] 10 13.3 13.3 18.1 18.1 21.9 21.9 26.7 26.7 34.3
Jatkuva kVA 690 V:n jännitteellä [kVA] 12 15.5 15.5 21.5 21.5 26.3 26.3 32.3 32.3 40.6

Suurin tulovirta

Jatkuva 550 V:n jännitteellä [A] 9.9 15 15.0 19.5 19.5 24.0 24.0 29.0 29.0 36.0
Jaksoittainen (60 sek. ylikuormitus) 550 V:n
jännitteellä [A] 15.8
Jatkuva (690 V:n jännitteellä) (A) 9 14.5 14.5 19.5 19.5 24.0 24.0 29.0 29.0 36.0
Jaksoittainen (60 sek. ylikuormitus) 690 V:n
jännitteellä [A] 14.4

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus2 (verkkovirta,
moottori, jarru ja kuorman jako) [mm
(AWG)]

Kaapelin maksimipoikkileikkaus2) (verkkokat­kaisin) [mm2 (AWG)]

Arvioitu tehohäviö s
suurimmalla nimelliskuormituksella [W (hv)]

1)

2

3)

HO NO HO NO HO NO HO NO HO NO

7.5 7.5 11 11 15 15 18.5 18.5 22

10 10 15 15 20 20 25 25 30

11 11 15 15 18.5 18.5 22 22 30

10 15 15 20 20 25 25 30 30 40

17.6 15.4 22.4 20.9 30.4 25.3 36.8 30.8 44.8 39.6

16 14.3 20.8 19.8 28.8 24.2 35.2 29.7 43.2 37.4

16.5

150

4)

(0.2)

220

(0.3)

16

23.2

23.2

150

(0.2)

21.5

21.5

220

(0.3)

31.2

31.2

35, 25, 25

(2, 4, 4)

16,10,10

(6, 8, 8)

220
(0.3)

26.4

26.4

300

(0.41)

38.4

38.4

300

(0.41)

31.9 46.4 39.6

31.9 46.4 39.6

370

(0.5)

370
(0.5)

440

(0.6)

8 8

Hyötysuhde

Taulukko 8.16 B2/B4-kotelointi, verkkojännite 3 x 525–690 V AC IP20/IP21/IP55 - Runko/NEMA 1/NEMA 12, P11K - P22K

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 63

5)

0.98 0.98 0.98 0.98 0.98

Tekniset tiedot

VLT® AQUA Drive FC 202

Tyyppimerkintä

Korkea/normaali ylikuormitus

1)

Tyypillinen akseliteho 550 V:n jännitteellä
[kW]

P37K P45K P55K P75K/N75K

8)

P90K/N90K

HO NO HO NO HO NO HO NO HO NO

22 30 30 37 37 45 45 55 55 75

8)

Tyypillinen akseliteho 550 V:n jännitteellä [hv] 30 40 40 50 50 60 60 75 75 100
Tyypillinen akseliteho 690 V:n jännitteellä
[kW]

30 37 37 45 45 55 55 75 75 90

Tyypillinen akseliteho 690 V:n jännitteellä [hv] 40 50 50 60 60 75 75 100 199 125
IP20/alusta B4 C3 C3 D3h D3h
IP21/Type 1
IP55/Type 12 C2 C2 C2 C2 C2

Lähtövirta

Jatkuva (3 x 525–550 V) [A] 36.0 43.0 43.0 54.0 54.0 65.0 65.0 87.0 87.0 105
Jaksoittainen (60 s ylikuormitus) (3 x 525–550
V) [A] 54.0

47.3

64.5

59.4

81.0

71.5

97.5

95.7

130.5

115.5

Jatkuva (3 x 551–690 V) [A] 34.0 41.0 41.0 52.0 52.0 62.0 62.0 83.0 83.0 100
Jaksoittainen (60 s ylikuormitus) (3 x 551–690
V) [A] 51.0

45.1

61.5

57.2

78.0

68.2

93.0

91.3

124.5

110

Jatkuva kVA 550 V:n jännitteellä [kVA] 34.3 41.0 41.0 51.4 51.4 61.9 61.9 82.9 82.9 100
Jatkuva kVA 690 V:n jännitteellä [kVA] 40.6 49.0 49.0 62.1 62.1 74.1 74.1 99.2 99.2 119.5

88

Suurin tulovirta

Jatkuva 550 V:n jännitteellä [A] 36.0 49.0 49.0 59.0 59.0 71.0 71.0 87.0 87.0 99.0
Jaksoittainen (60 sek. ylikuormitus) 550 V:n
jännitteellä [A] 54.0

53.9

72.0

64.9

87.0

78.1

105.0

95.7
129

108.9

Jatkuva 690 V:n jännitteellä [A] 36.0 48.0 48.0 58.0 58.0 70.0 70.0 86.0 – –
Jaksoittainen (60 sek. ylikuormitus) 690 V:n
jännitteellä [A] 54.0

52.8

72.0

63.8

87.0

77.0
105

94.6
–

–

Muut tekniset tiedot

Kaapelin maksimipoikkileikkaus (verkkovirta ja
moottori) [mm2 (AWG)]
Kaapelin maksimipoikkileikkaus (jarru ja
kuorman jako) [mm2 (AWG)]

Kaapelin maksimipoikkileikkaus2) (verkkokat­kaisin) [mm2 (AWG)]

Arvioitu tehohäviö s
suurimmalla nimelliskuormituksella [W (hv)]

Hyötysuhde

3)

4)

5)

95 (3/0)

600

(0.82)

740 (1) 740 (1)

0.98 0.98 0.98 0.98 0.98

900

(1.2)

150 (300 MCM)

95 (3/0)

900

1100

(1.2)

(1.5)

185, 150, 120

(350 MCM, 300

MCM, 4/0)

1100

(1.5)

1500

(2)

1500

(2)

–

1800

(2.5)

Taulukko 8.17 B4-, C2-, C3-kotelointi, verkkojännite 3 x 525–690 V AC IP20/IP21/IP55 - Runko /NEMA1/NEMA 12, P30K - P75K

Katso sulakkeiden nimellistehot kohdasta kappale 8.8 Sulakkeet ja johdonsuojakatkaisimet.

1) Suuri ylikuormitus = 150 tai 160 % momentti 60 sekunnin ajan. Normaali ylikuormitus = 110 % momentti 60 sekunnin ajan.

2) Kaapelin suurimman poikkileikkauksen kolme arvoa on tarkoitettu yksittäiselle ytimelle, taipuisalle johtimelle ja holkilla varustetulle taipuisalle

johtimelle tässä järjestyksessä.

3) Koskee taajuusmuuttajan jäähdytyksen mitoitusta. Jos kytkentätaajuus kasvaa oletusasetusta suuremmaksi, tehohäviöt voivat kasvaa merkit-

tävästi. Tähän sisältyvät LCP ja tyypilliset ohjauskortin tehonkulutukset. Katso standardin EN 50598-2 mukaiset tehohäviötiedot osoitteesta

www.danfoss.com/vltenergyeciency.

4) Nimellisvirralla mitattu hyötysuhde. Katso energiatehokkuusluokka kohdasta kappale 8.4.1 Ympäristön olosuhteet.. Katso osakuormahäviöt

osoitteesta www.danfoss.com/vltenergyeciency.

5) Mitattu käytettäessä 5 metrin (16 ft) suojattuja moottorikaapeleita nimelliskuormituksella ja -taajuudella.

6) Kotelointikoot A2+A3 voidaan muuntaa IP21-standardin mukaisiksi muunnospaketin avulla. Lue Suunnitteluoppaasta myös Mekaaninen

asennus ja IP21/tyypin 1 kotelointisarja.

7) Kotelointikoot B3+B4 ja C3+C4 voidaan muuntaa IP21-standardin mukaisiksi muunnospaketin avulla. Lue Suunnitteluoppaasta myös

Mekaaninen asennus ja IP21/tyypin 1 kotelointisarja.

8) Kotelointikoot N75K, N90K ovat D3h IP20/runko-laitteille ja D5h IP54/Type 12 -laitteille.

64 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

9) Kaksi johdinta tarvitaan.

10) Muunnos ei saatavana IP21-versiona.

8.2 Verkkojännite

Syöttö (L1, L2, L3)
Syöttöjännite 200–240 V ±10 %
Syöttöjännite 380–480 V ±10 %
Syöttöjännite 525–600 V ±10 %
Syöttöjännite 525–690 V ±10 %

Verkkojännite pieni/syöttöjännitteen katkos:
Verkkojännitteen ollessa pieni tai syöttöjännitteen katkoksen aikana taajuusmuuttaja jatkaa toimintaansa, kunnes välipiirin
jännite laskee minimipysäytystason alapuolelle. Tämä on tyypillisesti 15 % taajuusmuuttajan alinta nimellissyöttöjännitettä
pienempi. Käynnistymistä ja täyttä momenttia ei voida odottaa, jos verkkojännite on <10 % taajuusmuuttajan alimmasta
nimellissyöttöjännitteestä.

Syöttöverkon taajuus 50/60 Hz +4/-6 %

Taajuusmuuttajan virransyöttö on testattu standardin IEC61000-4-28 mukaisesti, 50 Hz +4/-6 %.

Verkkovirran vaiheiden välinen tilapäinen suurin sallittu epätasapaino 3.0 % nimellisverkkojännitteestä
Todellinen tehokerroin (λ) ≥ 0.9 nimellisestä nimelliskuormituksella
Perusaallon tehokerroin (cosφ) lähes yksi (>0.98)
Kytkentä tulosyötöllä L1, L2, L3 (käynnistyksiä) ≤7,5 kW (10 hv) Enintään 2 kertaa/minuutti
Kytkentä tulosyötöllä L1, L2, L3 (käynnistyksiä) 11–90 kW (15–125 hv) Enintään 1 kerta/minuutti
Standardin EN 60664-1 mukainen ympäristö Ylijänniteluokka III/likaantumisaste 2

Yksikkö soveltuu käytettäväksi piirissä, joka ei pysty tuottamaan enempää kuin 100 000 RMS symmetristä ampeeria.
Enintään 240/480/600/690 V.

8 8

8.3 Moottorilähtö ja moottorin tiedot

Moottorilähtö (U, V, W)
Lähtöjännite 0–100 % verkkojännitteestä
Lähtötaajuus 0–590 Hz
Lähdön kytkentä Rajoittamaton
Ramppiajat 1–3600 s

1) Riippuu tehosta.

Momentin ominaiskäyrä, normaali ylikuormitus
Käynnistysmomentti (jatkuva momentti) Maksimi 110 % 60 s ajan kerran 10 minuutissa
Ylimomentti (jatkuva momentti) Maksimi 110 % 60 s ajan kerran 10 minuutissa

Momentin ominaiskäyrä, suuri ylikuormitus
Käynnistysmomentti (jatkuva momentti)
Ylimomentti (jatkuva momentti) Maksimi 150/160% 1 minuutin ajan kerran 10 minuutissa

2) Prosenttimäärä liittyy taajuusmuuttajan nimellismomenttiin tehosta riippuen.

Maksimi 150/160% 1 minuutin ajan kerran 10 minuutissa

1)

2)

2)

2)

2)

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 65

Tekniset tiedot

VLT® AQUA Drive FC 202

8.4 Ympäristön olosuhteet

Ympäristö
Kotelointikoko A IP20/runko, IP21/Type 1, IP55/Type 12, IP66/Type 4X
Kotelointikoko B1/B2 IP21/Type 1, IP55/Type 12, IP66/Type 4X
Kotelointikoko B3/B4 IP20/alusta
Kotelointikoko C1/C2 IP21/Type 1, IP55/Type 12, IP66/Type 4X
Kotelointikoko C3/C4 IP20/alusta
Kotelointisarja saatavilla ≤ kotelointikoko A IP21/Type 1/IP4X top
Tärinätesti, kotelo A/B/C 1,0 g
Suurin suhteellinen kosteus 5–95 % (IEC 721-3-3; Luokka 3K3 (kondensoitumaton) käytön aikana
Syövyttävä ympäristö (IEC 721-3-3), päällystämätön Luokka 3C2
Syövyttävä ympäristö (IEC 721-3-3), lakattu Luokka 3C3
Standardin IEC 60068-2-43 mukainen testimenetelmä (10 päivää)
Ympäristön lämpötila Enintään 50 °C (122 °F)

Redusointi ympäristön korkean lämpötilan vuoksi, katso Suunnitteluoppaan jakso Erityisolosuhteet.

Pienin ympäristön lämpötila täyden toiminnan aikana 0 °C (32 °F)
Pienin ympäristön lämpötila, rajoitettu teho -10 °C (14 °F)
Lämpötila varastoinnin/kuljetuksen aikana -25...+65/70 °C (-13...149/158 °F)
Maksimikorkeus merenpinnan yläpuolella ilman redusointia 1 000 m (3 281 ft)

88

Maksimikorkeus merenpinnan yläpuolella redusoinnin jälkeen. 3 000 m (9 843 ft)

Redusointi suuren korkeuden vuoksi, katso Suunnitteluoppaan jakso Erityisolosuhteet.

EMC-standardit, emissio EN 61800-3
EMC-standardit, sieto EN 61800-3
Energiatehokkuusluokka1) IE2

1) Määritelty standardin EN 50598-2 mukaisesti:

Nimelliskuormitus.

•

90 %:n nimellistaajuus.

•

Kytkentätaajuuden tehdasasetus.

•

Kytkentätavan tehdasasetus.

•

Kaapelien tekniset tiedot

8.5

Moottorikaapelin enimmäispituus, suojattu kaapeli 150 m (492 ft)
Moottorikaapelin enimmäispituus, suojaamaton 300 m (984 ft)
Kaapelin maksimipoikkipinta (moottori, verkkovirta, jarru ja kuorman jako
Maks.poikkipinta ohjausliittimiin, jäykkä johdin 1,5 mm2 tai 2 x 0,75 mm2 (16 AWG)
Ohjausliitinten maks.poikkipinta, taipuisa kaapeli 1 mm2 (18 AWG)
Ohjausliitinten maks.poikkipinta, sisävaipalla varustettu kaapeli 0,5 mm2 (20 AWG)
Ohjausliitinten pienin poikkipinta 0,25 mm2 (24 AWG)

1) Katso lisätietoja sähkötietotaulukoista kohdassa kappale 8.1 Sähkötiedot.

Verkkoliitäntä on maadoitettava asianmukaisesti taajuusmuuttajan T95:llä (PE). Maaliitäntäkaapelin poikkileikkauksen on
oltava vähintään 10 mm2 (8 AWG) tai on kytkettävä erikseen 2 nimellisverkkojohtoa standardin EN 50178 mukaisesti. Katso
myöskappale 4.3.1 Maadoitus . Käytä suojaamatonta kaapelia.

1)

8.6 Ohjaustulo/-lähtö ja ohjaustiedot

Ohjauskortti, RS485-sarjaliikenne
Liittimen numero 68 (P,TX+, RX+), 69 (N, TX-, RX-)
Liitin 61 Yhteinen liittimille 68 ja 69

RS485 -sarjaliikennepiiri on erotettu toiminnallisesti muista keskeisistä piireistä ja galvaanisesti erotettu syöttöjännitteestä (PELV).

66 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Analogiset tulot
Analogisten tulojen määrä 2
Liittimen numero 53, 54
Tilat Jännite tai virta
Tilan valinta Kytkimet S201 ja S202
Jännitetila Kytkin S201/S202 = OFF (U)
Jännitetaso 0–10 V (skaalautuva)
Tuloresistanssi, R
Maksimijännite ±20 V
Virtatila Kytkin S201/S202=On (I)
Virta-alue 0/4-20 mA (skaalautuva)
Tuloresistanssi, R
Maksimivirta 30 mA
Analogiatulojen resoluutio 10 bittiä (+ signaali)
Analogiatulojen tarkkuus Suurin virhe 0.5 % koko alueesta
Kaistanleveys 200 Hz

Analogiatulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.

i

i

Noin 10 kΩ

Noin 200 Ω

Kuva 8.1 Analogiatulojen PELV-erotus

Analogialähtö
Ohjelmoitavien analogialähtöjen määrä 1
Liittimen numero 42
Analogialähdön virta-alue 0/4–20 mA
Maks. resistiivinen kuorma analogialähdön ja rungon välillä 500 Ω
Analogialähdön tarkkuus Suurin virhe 0,8 % koko alueesta
Analogialähdön resoluutio 8 bittiä

Analogialähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.

Digitaalitulot
Ohjelmoitavat digitaalitulot 4 (6)
Liittimen numero 18, 19, 271), 291), 32, 33,
Logiikka PNP tai NPN
Jännitetaso 0–24 V DC
Jännitetaso, looginen 0 PNP <5 V DC
Jännitetaso, looginen 1 PNP >10 V DC
Jännitetaso, looginen 0 NPN >19 V DC
Jännitetaso, looginen 1 NPN <14 V DC
Tulon maksimijännite 28 V DC
Tuloresistanssi, R

Kaikki digitaalitulot on galvaanisesti erotettu syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.

1) Liittimet 27 ja 29 voidaan myös ohjelmoida lähdöiksi.

i

noin 4 kΩ

8 8

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 67

Tekniset tiedot

Digitaalilähtö
Ohjelmoitavat digitaali-/pulssilähdöt 2
Liittimen numero 27, 29
Digitaali-/taajuuslähdön jännitetaso 0–24 V
Suurin lähtövirta (nielu/sink tai lähde/source) 40 mA
Maksimikuormitus taajuuslähdössä 1 kΩ
Suurin kapasitiivinen kuormitus taajuuslähdössä 10 nF
Pienin lähtötaajuus taajuuslähdössä 0 Hz
Suurin lähtötaajuus taajuuslähdössä 32 kHz
Taajuuslähdön tarkkuus Suurin virhe 0,1 % koko alueesta
Lähtötaajuuksien resoluutio 12 bittiä

1) Liittimet 27 ja 29 voidaan myös ohjelmoida tuloksi.
Digitaalilähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.

Pulssitulot
Ohjelmoitavat pulssitulot 2
Liittimet 29, 33
Suurin taajuus liittimissä 29, 33 110 kHz (Push-pull-käyttöinen)
Suurin taajuus liittimissä 29, 33 5 kHz (avoin kollektori)
Pienin taajuus liittimissä 29, 33 4 Hz

88

Jännitetaso Katso Digitaalitulot
Tulon maksimijännite 28 V DC
Tuloresistanssi, R
Pulssin tulotarkkuus (0,1–1 kHz) Suurin virhe 0,1 % koko alueesta

i

VLT® AQUA Drive FC 202

1)

noin 4 kΩ

Ohjauskortti, 24 V:n tasavirtaulostulo
Liittimen numero 12, 13
Maksimikuormitus 200 mA

24 V:n tasavirtasyöttö on erotettu galvaanisesti verkkojännitteestä (PELV), mutta sillä on sama potentiaali kuin analogisilla ja
digitaalisilla tuloilla ja lähdöillä.

Relelähdöt
Ohjelmoitavat relelähdöt 2
Rele 01 liittimen numero 1 - 3 (auki), 1 - 2 (kiinni)
Suurin liitinkuorma (AC-1)1) liittimissä 1 - 3 (NC), 1–2 (NO) (vastuskuorma) 240 V:n vaihtovirta, 2 A
Suurin liitinkuorma (AC-15)1) (induktiivinen kuorma @ cosφ 0.4) 240 V:n vaihtovirta, 0.2 A
Suurin liitinkuorma (DC-1)1) liittimissä 1 - 2 (NO), 1–3 (NC) (vastuskuorma) 60 V:n tasavirta, 1 A
Suurin liitinkuorma (DC-13)1) (Induktiivinen kuorma) 24 V DC, 0.1 A
Rele 02 liittimen numero 4 - 6 (auki), 4 - 5 (kiinni)
Suurin liitinkuorma (AC-1)1) liittimissä 4–5 (NO) (vastuskuorma)
Suurin liitinkuorma (AC-15)1) liittimissä 4–5 (NO) (induktiivinen kuorma @ cosφ 0,4) 240 V:n vaihtovirta, 0.2 A
Suurin liitinkuorma (DC-1)1) liittimissä 4–5 (NO) (vastuskuorma) 80 V:n tasavirta, 2 A
Suurin liitinkuorma (DC-13)1) liittimissä 4–5 (NO) (Induktiivinen kuorma) 24 V DC, 0.1 A
Suurin liitinkuorma (AC-1)1) liittimissä 4–6 (NC) (vastuskuorma) 240 V:n vaihtovirta, 2 A
Suurin liitinkuorma (AC-15)1) liittimissä 4–6 (NC) (induktiivinen kuorma @ cosφ 0,4) 240 V:n vaihtovirta, 0.2 A
Suurin liitinkuorma (DC-1)1) liittimissä 4–6 (NC) (vastuskuorma) 50 V:n tasavirta, 2 A
Suurin liitinkuorma (DC-13)1) liittimissä 4–6 (NC) (induktiivinen kuorma) 24 V DC, 0.1 A
Pienin liitinkuorma 1–3 (NC), 1–2 (NO), 4–6 (NC), 4–5 (NO) 24 V:n tasavirta 10 mA, 24 V:n vaihtovirta 20 mA
Standardin EN 60664-1 mukainen ympäristö Ylijänniteluokka III/likaantumisaste 2

1) IEC 60947 osat 4 ja 5.
Releliitännät on erotettu galvaanisesti muusta piiristä vahvistetulla eristyksellä (PELV).

2) Ylijänniteluokka II.

3) UL-sovellukset 300 V AC 2 A.

2) 3)

400 V AC, 2 A

68 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Ohjauskortti, 10 V:n tasavirtalähde
Liittimen numero 50
Lähtöjännite 10,5 V ±0,5 V
Maksimikuormitus 25 mA

10 V:n tasavirtalähde on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.

Ohjausominaisuudet
Lähtötaajuuden resoluutio alueella 0–590 Hz ±0.003 Hz
Järjestelmän vasteaika (liittimet 18, 19, 27, 29, 32, 33) ≤2 ms
Nopeudenohjausalue (avoin piiri) 1:100 synkroninopeudesta
Nopeuden tarkkuus (avoin piiri) 30–4000 kierrosta minuutissa (rpm): Maksimivirhe ±8 kierrosta minuutissa (rpm)

Kaikki ohjausominaisuudet perustuvat 4-napaiseen epätahtimoottoriin.

Ohjauskortin toiminta
Skannausväli 5 ms

Ohjauskortti, USB-sarjaliikenne
USB-standardi 1.1 (täysi nopeus)
USB-pistoke USB B-tyypin laitepistoke

HUOMAUTUS!

Kytkentä PC:hen tehdään isännän ja laitteen välisellä USB-standardikaapelilla.
USB-liitäntä on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.
USB-liitäntää ei ole eristetty galvaanisesti suojamaadoituksesta. Käytä ainoastaan eristettyä kannettavaa/pöytätieto­konetta yhteytenä taajuusmuuttajan USB-liitäntään tai eristettyyn USB-kaapeliin/-muuntimeen.

8 8

8.7 Liitäntöjen kiristysmomentit

Kotelointi Verkkovirta Moottori Tasavirtaliitäntä Jarru Maadoitus Maadoitus

A2 1.8 (16) 1.8 (16) 1.8 (16) 1.8 (16) 3 (27) 0.6 (5)
A3 1.8 (16) 1.8 (16) 1.8 (16) 1.8 (16) 3 (27) 0.6 (5)
A4 1.8 (16) 1.8 (16) 1.8 (16) 1.8 (16) 3 (27) 0.6 (5)
A5 1.8 (16) 1.8 (16) 1.8 (16) 1.8 (16) 3 (27) 0.6 (5)

B1 1.8 (16) 1.8 (16) 1.5 (13) 1.5 (13.3) 3 (27) 0.6 (5)
B2 4.5 (40) 4.5 (40) 3.7 (33) 3.7 (33) 3 (27) 0.6 (5)
B3 1.8 (16) 1.8 (16) 1.8 (16) 1.8 (16) 3 (27) 0.6 (5)
B4 4.5 (40) 4.5 (40) 4.5 (40) 4.5 (40) 3 (27) 0.6 (5)
C1 10 (89) 10 (89) 10 (89) 10 (89) 3 (27) 0.6 (5)

C2

C3 10 (89) 10 (89) 10 (89) 10 (89) 3 (27) 0.6 (5)

C4

Taulukko 8.18 Liittimien kiristysmomentit

14/24 (124/221)1)14/24 (124/221)

14/24 (124/221)1)14/24 (124/221)

1)

1)

1) Erilaisille kaapelin mitoille x/y, jossa x≤95 mm2 (3 AWG) ja y≥95 mm2 (3 AWG).

Momentti [N•m (in-lb)]

14 (124) 14 (124) 3 (27) 0.6 (5)

14 (124) 14 (124) 3 (27) 0.6 (5)

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 69

Tekniset tiedot

VLT® AQUA Drive FC 202

8.8 Sulakkeet ja johdonsuojakatkaisimet

Käytä syöttöpuolella suojana suositeltuja sulakkeita ja/tai katkaisimia siltä varalta, että jokin osa taajuusmuuttajan sisällä
rikkoutuu (ensimmäinen vika).

HUOMAUTUS!

Sulakkeiden käyttäminen syöttöpuolella on pakollista IEC 60364 (CE)- ja NEC 2009 (UL) -vaatimusten mukaisissa
asennuksissa.

Suositukset

gG-tyyppiset sulakkeet.

•

Moeller-tyyppiset johdonsuojakatkaisimet. Varmista muun tyyppisten katkaisinten osalta, että taajuusmuuttajan

•

energia on yhtä suuri tai pienempi kuin Moeller-tyyppien tuottama energia.

Suositusten mukaisia sulakkeita/katkaisimia käytettäessä taajuusmuuttajan mahdolliset vauriot rajoittuvat yleensä laitteen
sisäpuolelle. Lisätietoja on Sovellushuomautuksessa Sulakkeet ja katkaisimet.

Kohdan kappale 8.8.1 CE-vastaavuus–kappale 8.8.2 UL-vaatimustenmukaisuus sulakkeet sopivat käytettäviksi piirissä, joka
pystyy tuottamaan 100 000 A
muuttajan oikosulkuvirran nimellisarvo (SCCR) on 100 000 A

(symmetristä), taajuusmuuttajan nimellisjännitteestä riippuen. Oikeilla sulakkeilla taajuus-

rms

.

rms

88

8.8.1 CE-vastaavuus

Kotelointi Teho [kW (hv)] Suositeltava

sulakekoko

A2 0.25–2.2

(0.34–3)

A3 3.0–3.7

(4–5)

A4 0.25–2.2

(0.34–3)

A5 0.25–3.7

(0.34–5)

B1 5.5–11

(7.5–15)
B2 15 (20) gG-50 gG-100 NZMB1-A100 100
B3 5.5–11

(7.5–15)
B4 15–18

(20–24)

C1 18.5–30

(25–40)

C2 37–45

(50–60)

C3 22–30

(30–40)

C4 37–45

(50–60)

gG-10 (0.25–1.5)

gG-16 (2.2)

gG-16 (3)

gG-20 (3.7)

gG-10 (0.25–1.5)

gG-16 (2.2)

gG-10 (0.25–1.5)

gG-16 (2.2–3)

gG-20 (3.7)
gG-25 (5.5)
gG-32 (7.5)

gG-25 gG-63 PKZM4-50 50

gG-32 (7.5)

gG-50 (11)
gG-63 (15)
gG-63 (15)

gG-80 (18.5)

gG-100 (22)

aR-160 (30)
aR-200 (37)

gG-80 (18.5)

aR-125 (22)
aR-160 (30)
aR-200 (37)

Suurin sulakkeen

suositeltu koko

gG-25 PKZM0-25 25

gG-32 PKZM0-25 25

gG-32 PKZM0-25 25

gG-32 PKZM0-25 25

gG-80 PKZM4-63 63

gG-125 NZMB1-A100 100

gG-160 (15–18.5)

aR-160 (22)

aR-200 (30)
aR-250 (37)

gG-150 (18.5)

aR-160 (22)
aR-200 (30)
aR-250 (37)

Suositeltava katkaisin

Moeller

NZMB2-A200 160

NZMB2-A250 250

NZMB2-A200 150

NZMB2-A250 250

Suurin laukaisutaso

(A)

Taulukko 8.19 200–240 V, kotelointikoot A, B ja C

70 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Kotelointi Teho [kW (hv)] Suositeltava

sulakekoko

A2 1.1–4.0

(1.5–5)

A3 5.5–7.5

(7.5–10)

A4 1.1–4.0

(1.5–5)

A5 1.1–7.5

(1.5–10)

B1 11–18.5

(15–25)

B2 22–30

(30–40)

B3 11–18

(15–24)

B4 22–37

(30–50)

C1 37–55

(50–75)

C2 75–90

(100–125)

C3 45–55

(60–75)

C4 75–90

(100–125)

gG-10 (0,37 - 3)

gG-16 (4)

gG-16 gG-32 PKZM0-25 25

gG-10 (0,37 - 3)

gG-16 (4)

gG-10 (0,37 - 3)

gG-16 (4 - 7,5)

gG-40 gG-80 PKZM4-63 63

gG-50 (18.5)

gG-63 (22)

gG-40 gG-63 PKZM4-50 50

gG-50 (18.5)

gG-63 (22)
gG-80 (30)

gG-80 (30)
gG-100 (37)
gG-160 (45)

aR-200 (55)

aR-250 (75)
gG-100 (37)
gG-160 (45)

aR-200 (55)

aR-250 (75)

Suurin sulakkeen

suositeltu koko

gG-25 PKZM0-25 25

gG-32 PKZM0-25 25

gG-32 PKZM0-25 25

gG-100 NZMB1-A100 100

gG-125 NZMB1-A100 100

gG-160 NZMB2-A200 160

aR-250 NZMB2-A250 250

gG-150 (37)
gG-160 (45)

aR-250 NZMB2-A250 250

Suositeltava katkaisin

Moeller

NZMB2-A200 150

Suurin laukaisutaso

(A)

8 8

Taulukko 8.20 380–480 V, kotelointikoot A, B ja C

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 71

Tekniset tiedot

VLT® AQUA Drive FC 202

Kotelointi Teho [kW (hv)] Suositeltava

sulakekoko

A2 1.1–4.0

(1.5–5)

A3 5.5–7.5

(7.5–10)

A5 1.1–7.5

(1.5–10)

B1 11–18

(15–24)

B2 22–30

(30–40)

B3 11–18.5

(15–25)

B4 22–37

(30–50)

C1 37–55

(50–75)

88

C2 75–90

(100–125)

C3 45–55

(60–75)

C4 75–90

(100–125)

gG-10 gG-25 PKZM0-25 25

gG-10 (5.5)

gG-16 (7.5)

gG-10 (0,75 - 5,5)

gG-16 (7,5)

gG-25 (11)
gG-32 (15)

gG-40 (18.5)

gG-50 (22)
gG-63 (30)
gG-25 (11)
gG-32 (15)

gG-40 (18.5)

gG-50 (22)
gG-63 (30)
gG-63 (37)

gG-100 (45)

aR-160 (55)

aR-200 (75) aR-250 NZMB2-A250 250

gG-63 (37)

gG-100 (45)

aR-160 (55)

aR-200 (75)

Suurin sulakkeen

suositeltu koko

gG-32 PKZM0-25 25

gG-32 PKZM0-25 25

gG-80 PKZM4-63 63

gG-100 NZMB1-A100 100

gG-63 PKZM4-50 50

gG-125 NZMB1-A100 100

gG-160 (37 - 45)

aR-250 (55)

gG-150 NZMB2-A200 150

aR-250 NZMB2-A250 250

Suositeltava katkaisin

Moeller

NZMB2-A200 160

Suurin laukaisutaso

(A)

Taulukko 8.21 525–600 V, kotelointikoot A, B ja C

Kotelointi Teho [kW (hv)] Suositeltava sulakekoko Suurin sulakkeen

suositeltu koko

1.1 (1.5) gG-6 gG-25 CTI25M 10-16 16

1.5 (2) gG-6 gG-25 CTI25M 10-16 16

2.2 (3) gG-6 gG-25 CTI25M 10-16 16

A3

B2

C2

C3

Taulukko 8.22 525–690 V, kotelointikoot A, B ja C

3 (4) gG-10 gG-25 CTI25M 10-16 16
4 (5) gG-10 gG-25 CTI25M 10-16 16

5.5 (7.5) gG-16 gG-25 CTI25M 10-16 16

7.5 (10) gG-16 gG-25 CTI25M 10-16 16
11 (15) gG-25 gG-63 – –
15 (20) gG-25 gG-63 – –
18 (24) gG-32 – – –
22 (30) gG-32 – – –
30 (40) gG-40 – – –
37 (50) gG-63 gG-80 – –
45 (60) gG-63 gG-100 – –
55 (75) gG-80 gG-125 – –

75 (100) gG-100 gG-160 – –

37 (50) gG-100 gG-125 – –
45 (60) gG-125 gG-160 – –

Suositeltava katkaisin

Danfoss

Suurin laukai-

sutaso (A)

72 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

8.8.2 UL-vaatimustenmukaisuus

Suositeltava maks. sulake

Teho

Suurin

[kW

etusula

(hv)]

kkeen

koko

1.1

(1.5) 15 FWX-15 KTN-R15 JKS-15 JJN-15

1.5 (2) 20 FWX-20 KTN-R20 JKS-20 JJN-20

2.2 (3) 301)FWX-30 KTN-R30 JKS-30 JJN-30

3.0 (4) 35 FWX-35 KTN-R35 JKS-35 JJN-35 – – – –

3.7 (5) 50 FWX-50 KTN-R50 JKS-50 JJN-50 – – –

5.5

(7.5) 602)FWX-60 KTN-R60 JKS-60 JJN-60 – – –

7.5

(10) 80 FWX-80 KTN-R80 JKS-80 JJN-80 – – –

15

(20) 150

22

(30) 200

[A]

Buss­mann

JFHR2

FWX-

150

FWX-

200

Buss-

mann

RK1

KTN­R150 JKS-150 JJN-150 – – –
KTN­R200 JKS-200 JJN-200 – – –

Buss-

mann

J

Buss-

mann

T

Buss-

mann

CC

FNQ-

R-15

FNQ-

R-20

FNQ-

R-30

Buss-

mann

CC

KTK­R-15
KTK­R-20
KTK­R-30

mann

CC-15

CC-20

CC-30

Buss-

CC

LP-

LP-

LP-

5017906-

5017906-

5012406-

5014006-

5014006-

5014006-

2028220-

2028220-

SIBA

RK1

016

020

032

050

063

080

150

200

Littelfu

se

RK1

KLN-

R15 ATM-R15 A2K-15R HSJ15

KLN-

R20 ATM-R20 A2K-20R HSJ20

KLN-

R30 ATM-R30 A2K-30R HSJ30

KLN-

R35 – A2K-35R HSJ35

KLN-

R50 – A2K-50R HSJ50

KLN-

R60 – A2K-60R HSJ60

KLN-

R80 – A2K-80R HSJ80

KLN-

R150 – A2K-150R HSJ150

KLN-

R200 – A2K-200R HSJ200

Ferraz-

Shawmut

CC

Ferraz-

Shawmut

RK1

Ferraz-

Shawmut

J

8 8

Taulukko 8.23 1 x 200–240 V, kotelointikoot A, B ja C

1) Siba sallittu 32 A asti.

2) Siba sallittu 63 A asti.

Suositeltava maks. sulake

Teho

Suuri

[kW

(hv)]

etusul
akkee

koko

7.5

(10) 60 FWH-60 KTS-R60 JKS-60 JJS-60 – – –

11 (15) 80 FWH-80 KTS-R80 JKS-80 JJS-80 – – –

22 (30) 150

37 (50) 200

Taulukko 8.24 1 x 380–500 V, kotelointikoot B ja C

240 V:n taajuusmuuttajissa voi käyttää KTN-sulakkeiden tilalla Bussmannin KTS-sulakkeita.

•

240 V:n taajuusmuuttajissa voi käyttää FWX-sulakkeiden tilalla Bussmannin FWH-sulakkeita.

•

240 V:n taajuusmuuttajissa voi käyttää JJN-sulakkeiden tilalla Bussmannin JJS-sulakkeita.

•

240 V:n taajuusmuuttajissa voi käyttää Littelfusen KLSR-sulakkeita KLNR-sulakkeiden tilalla.

•

240 V:n taajuusmuuttajissa voi käyttää A2KR-sulakkeiden tilalla Ferraz-Shawmutin A6KR-sulakkeita.

•

[A]

Buss-

n

mann

JFHR2

n

FWH-

150

FWH-

200

Buss-

mann

RK1

KTS-

R150 JKS-150 JJS-150 – – –

KTS-

R200 JKS-200 JJS-200 – – –

Buss-

mann

J

Buss-

mann

T

Buss­mann

CC

Buss-

mann

CC

Buss-

mann

CC

SIBA

RK1

5014006-

2028220-

2028220-

2028220-

Littelfus

RK1

063 KLS-R60 – A6K-60R HSJ60

100 KLS-R80 – A6K-80R HSJ80

160 KLS-R150 – A6K-150R HSJ150

200 KLS-200 – A6K-200R HSJ200

Ferraz-

e

Shawmut

CC

Ferraz-

Shawmut

RK1

Shawmut

Ferraz-

J

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 73

Tekniset tiedot

Suositeltava maks. sulake

Teho [kW

(hv)]

0.25–0.37
(0.34–0.5)

0.55–1.1

(0.75–1.5)

1.5 (2) KTN-R-15 JKS-15 JJN-15 FNQ-R-15 KTK-R-15 LP-CC-15

2.2 (3) KTN-R-20 JKS-20 JJN-20 FNQ-R-20 KTK-R-20 LP-CC-20

3.0 (4) KTN-R-25 JKS-25 JJN-25 FNQ-R-25 KTK-R-25 LP-CC-25

3.7 (5) KTN-R-30 JKS-30 JJN-30 FNQ-R-30 KTK-R-30 LP-CC-30

5.5–7.5

(7.5–10)

11 (15) KTN-R-60 JKS-60 JJN-60 – – –
15 (20) KTN-R-80 JKS-80 JJN-80 – – –

18.5–22
(25–30)

30 (40) KTN-R-150 JKS-150 JJN-150 – – –
37 (50) KTN-R-200 JKS-200 JJN-200 – – –
45 (60) KTN-R-250 JKS-250 JJN-250 – – –

Bussmann

Type RK1

KTN-R-05 JKS-05 JJN-05 FNQ-R-5 KTK-R-5 LP-CC-5

KTN-R-10 JKS-10 JJN-10 FNQ-R-10 KTK-R-10 LP-CC-10

KTN-R-50 JKS-50 JJN-50 – – –

KTN-R-125 JKS-125 JJN-125 – – –

1)

Bussmann

VLT® AQUA Drive FC 202

Type J

Bussmann

Type T

Bussmann

Type CC

Bussmann Bussmann

Type CC

88

Taulukko 8.25 3 x 200–240 V, kotelointikoot A, B ja C

Suositeltava maks. sulake

Teho [kW

(hv)]

0.25–0.37
(0.34–0.5)

0.55–1.1

(0.75–1.5)

1.5 (2) 5017906-016 KLN-R-15 ATM-R-15 A2K-15-R FWX-15 – – HSJ-15

2.2 (3) 5017906-020 KLN-R-20 ATM-R-20 A2K-20-R FWX-20 – – HSJ-20

3.0 (4) 5017906-025 KLN-R-25 ATM-R-25 A2K-25-R FWX-25 – – HSJ-25

3.7 (5) 5012406-032 KLN-R-30 ATM-R-30 A2K-30-R FWX-30 – – HSJ-30

5.5–7.5

(7.5–10)

11 (15) 5014006-063 KLN-R-60 – A2K-60-R FWX-60 – – HSJ-60
15 (20) 5014006-080 KLN-R-80 – A2K-80-R FWX-80 – – HSJ-80

18.5–22
(25–30)

30 (40) 2028220-150 KLN-R-150 – A2K-150-R FWX-150 L25S-150 A25X-150 HSJ-150
37 (50) 2028220-200 KLN-R-200 – A2K-200-R FWX-200 L25S-200 A25X-200 HSJ-200
45 (60) 2028220-250 KLN-R-250 – A2K-250-R FWX-250 L25S-250 A25X-250 HSJ-250

SIBA

Tyyppi RK1

5017906-005 KLN-R-05 ATM-R-05 A2K-05-R FWX-5 – – HSJ-6

5017906-010 KLN-R-10 ATM-R-10 A2K-10-R FWX-10 – – HSJ-10

5014006-050 KLN-R-50 – A2K-50-R FWX-50 – – HSJ-50

2028220-125 KLN-R-125 – A2K-125-R FWX-125 – – HSJ-125

Littelfuse

Tyyppi RK1

Ferraz-

Shawmut

Type CC

Ferraz-

Shawmut

Type RK1

2)

Bussmann

Type JFHR2

3)

Littelfuse

JFHR2

Ferraz-

Shawmut

4)

JFHR2

Ferraz-

Shawmut

J

Taulukko 8.26 3 x 200–240 V, kotelointikoot A, B ja C

1) 240 V:n taajuusmuuttajissa voi käyttää KTN-sulakkeiden tilalla Bussmannin KTS-sulakkeita.

2) 240 V:n taajuusmuuttajissa voi käyttää A2KR-sulakkeiden tilalla Ferraz-Shawmutin A6KR-sulakkeita.

3) 240 V:n taajuusmuuttajissa voi käyttää FWX-sulakkeiden tilalla Bussmannin FWH-sulakkeita.

4) 240 V:n taajuusmuuttajissa voi käyttää A25X-sulakkeiden tilalla Ferraz-Shawmutin A50X-sulakkeita.

74 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

Suositeltava maks. sulake
Teho
[kW (hv)]

– KTS-R-6 JKS-6 JJS-6 FNQ-R-6 KTK-R-6 LP-CC-6

1.1–2.2
(1.5–3)

3 (4) KTS-R-15 JKS-15 JJS-15 FNQ-R-15 KTK-R-15 LP-CC-15
4 (5) KTS-R-20 JKS-20 JJS-20 FNQ-R-20 KTK-R-20 LP-CC-20

5.5 (7.5) KTS-R-25 JKS-25 JJS-25 FNQ-R-25 KTK-R-25 LP-CC-25

7.5 (10) KTS-R-30 JKS-30 JJS-30 FNQ-R-30 KTK-R-30 LP-CC-30
11 (15) KTS-R-40 JKS-40 JJS-40 – – –
15 (20) KTS-R-50 JKS-50 JJS-50 – – –
22 (30) KTS-R-60 JKS-60 JJS-60 – – –
30 (40) KTS-R-80 JKS-80 JJS-80 – – –
37 (50) KTS-R-100 JKS-100 JJS-100 – – –
45 (60) KTS-R-125 JKS-125 JJS-125 – – –
55 (75) KTS-R-150 JKS-150 JJS-150 – – –

75 (100) KTS-R-200 JKS-200 JJS-200 – – –
90 (125) KTS-R-250 JKS-250 JJS-250 – – –

Bussmann

Tyyppi RK1

KTS-R-10 JKS-10 JJS-10 FNQ-R-10 KTK-R-10 LP-CC-10

Bussmann

Type J

Bussmann

Type T

Bussmann

Type CC

Bussmann

Type CC

Bussmann

Type CC

Taulukko 8.27 3 x 380–480 V, kotelointikoot A, B ja C

Suositeltava maks. sulake
Teho [kW
(hv)]

– 5017906-006 KLS-R-6 ATM-R-6 A6K-6-R FWH-6 HSJ-6 – –

1.1–2.2
(1.5–3)

3 (4) 5017906-016 KLS-R-15 ATM-R-15 A6K-15-R FWH-15 HSJ-15 – –
4 (5) 5017906-020 KLS-R-20 ATM-R-20 A6K-20-R FWH-20 HSJ-20 – –

5.5 (7.5) 5017906-025 KLS-R-25 ATM-R-25 A6K-25-R FWH-25 HSJ-25 – –

7.5 (10) 5012406-032 KLS-R-30 ATM-R-30 A6K-30-R FWH-30 HSJ-30 – –
11 (15) 5014006-040 KLS-R-40 – A6K-40-R FWH-40 HSJ-40 – –
15 (20) 5014006-050 KLS-R-50 – A6K-50-R FWH-50 HSJ-50 – –
22 (30) 5014006-063 KLS-R-60 – A6K-60-R FWH-60 HSJ-60 – –
30 (40) 2028220-100 KLS-R-80 – A6K-80-R FWH-80 HSJ-80 – –
37 (50) 2028220-125 KLS-R-100 – A6K-100-R FWH-100 HSJ-100 – –
45 (60) 2028220-125 KLS-R-125 – A6K-125-R FWH-125 HSJ-125 – –
55 (75) 2028220-160 KLS-R-150 – A6K-150-R FWH-150 HSJ-150 – –

75 (100) 2028220-200 KLS-R-200 – A6K-200-R FWH-200 HSJ-200 A50-P-225 L50-S-225
90 (125) 2028220-250 KLS-R-250 – A6K-250-R FWH-250 HSJ-250 A50-P-250 L50-S-250

Taulukko 8.28 3 x 380–480 V, kotelointikoot A, B ja C

1) Ferraz-Shawmutin A50QS-sulakkeita voi käyttää A50P-sulakkeiden tilalla.

SIBA

Tyyppi RK1

5017906-010 KLS-R-10 ATM-R-10 A6K-10-R FWH-10 HSJ-10 – –

Littelfuse

Tyyppi RK1

Ferraz-

Shawmut

Type CC

Ferraz-

Shawmut

Tyyppi RK1

Bussmann

JFHR2

Ferraz-

Shawmut

J

Ferraz-

Shawmut

JFHR2

Littelfuse

JFHR2

1)

8 8

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 75

Tekniset tiedot

Teho
[kW
(hv)]

(1–1.5)

1.5–2.2

7.5 (10) KTS-R-30 JKS-30 JJS-30 FNQ-R-30 KTK-R-30 LP-CC-30 5017906-030 KLS-R-030 A6K-30-R HSJ-30
11–15

(15–20)

18 (24) KTS-R-45 JKS-45 JJS-45 – – – 5014006-050 KLS-R-045 A6K-45-R HSJ-45
22 (30) KTS-R-50 JKS-50 JJS-50 – – – 5014006-050 KLS-R-050 A6K-50-R HSJ-50
30 (40) KTS-R-60 JKS-60 JJS-60 – – – 5014006-063 KLS-R-060 A6K-60-R HSJ-60

88

37 (50) KTS-R-80 JKS-80 JJS-80 – – – 5014006-080 KLS-R-075 A6K-80-R HSJ-80
45 (60) KTS-R-100 JKS-100 JJS-100 – – – 5014006-100 KLS-R-100 A6K-100-R HSJ-100
55 (75) KTS-R-125 JKS-125 JJS-125 – – – 2028220-125 KLS-R-125 A6K-125-R HSJ-125

Bussmann

Tyyppi

RK1

0.75–

1.1

(2–3)

3 (4) KTS-R15 JKS-15 JJS-15 FNQ-R-15 KTK-R-15 LP-CC-15 5017906-016 KLS-R-015 A6K-15-R HSJ-15
4 (5) KTS-R20 JKS-20 JJS-20 FNQ-R-20 KTK-R-20 LP-CC-20 5017906-020 KLS-R-020 A6K-20-R HSJ-20

5.5

(7.5)

(100)

(125)

KTS-R-5 JKS-5 JJS-6 FNQ-R-5 KTK-R-5 LP-CC-5 5017906-005 KLS-R-005 A6K-5-R HSJ-6

KTS-R-10 JKS-10 JJS-10 FNQ-R-10 KTK-R-10 LP-CC-10 5017906-010 KLS-R-010 A6K-10-R HSJ-10

KTS-R-25 JKS-25 JJS-25 FNQ-R-25 KTK-R-25 LP-CC-25 5017906-025 KLS-R-025 A6K-25-R HSJ-25

KTS-R-35 JKS-35 JJS-35 – – – 5014006-040 KLS-R-035 A6K-35-R HSJ-35

75

KTS-R-150 JKS-150 JJS-150 – – – 2028220-150 KLS-R-150 A6K-150-R HSJ-150

90

KTS-R-175 JKS-175 JJS-175 – – – 2028220-200 KLS-R-175 A6K-175-R HSJ-175

Bussman

n

Type J

Bussmann

Type T

VLT® AQUA Drive FC 202

Suositeltava maks. sulake

Bussmann

Type CC

Bussman

n

Type CC

Bussman

n

Type CC

SIBA

Tyyppi RK1

Littelfuse

Tyyppi

RK1

Ferraz-

Shawmut

Tyyppi

RK1

Ferraz-

Shawmut

J

Taulukko 8.29 3 x 525–600 V, kotelointikoot A, B ja C

Suositeltava maks. sulake

Teho

11–15
(15–20)
22 (30) 45 KTS-R-45 JKS-45 JJS-45 5014006-050 KLS-R-045 A6K-45-R HST-45
30 (40) 60 KTS-R-60 JKS-60 JJS-60 5014006-063 KLS-R-060 A6K-60-R HST-60
37 (50) 80 KTS-R-80 JKS-80 JJS-80 5014006-080 KLS-R-075 A6K-80-R HST-80
45 (60) 90 KTS-R-90 JKS-90 JJS-90 5014006-100 KLS-R-090 A6K-90-R HST-90
55 (75) 100 KTS-R-100 JKS-100 JJS-100 5014006-100 KLS-R-100 A6K-100-R HST-100

75 (100) 125 KTS-R-125 JKS-125 JJS-125 2028220-125 KLS-150 A6K-125-R HST-125
90 (125) 150 KTS-R-150 JKS-150 JJS-150 2028220-150 KLS-175 A6K-150-R HST-150

Taulukko 8.30 3 x 525–690 V, kotelointikoot B ja C

[kW

(hv)]

Etusulakke

et maks.

[A]

30 KTS-R-30 JKS-30 JJS-30 5017906-030 KLS-R-030 A6K-30-R HST-30

Bussmann

E52273

RK1/JDDZ

Bussmann

E4273

J/JDDZ

Bussmann

E4273

T/JDDZ

SIBA

E180276

RK1/JDDZ

Littelfuse

E81895

RK1/JDDZ

Ferraz-

Shawmut

E163267/E2137

RK1/JDDZ

Ferraz-

Shawmut

E2137

J/HSJ

76 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Tekniset tiedot Käyttöopas

8.9 Tehoalueet, painot ja mitat

Kotelointikoko [kW (hv)] A2 A3 A4 A5

3x525–690 V T7 – – – –

20

Alusta

0.75–7.5
(1–10)

5.5–7.5

(7.5–10)

21

Type 1

– 0.75–7.5 (1–10)

0.37–4.0
(0.5–5)

1.1–4.0
(1.5–5)

0.25–2.2 (0.34–3)0.25–3.7 (0.34–

55/66

Type 12/4X

0.37–7.5 (0.5–

10)

–

5)

55/66

Type 12/4X

3x525–600 V T6 –

3x380–480 V T4 0.37–4.0 (0.5–5)

1x380–480 V S4 – –

3x200–240 V T2 0.25–3.0 (0.34–4) 3.7 (0.5)

1x200–240 V S2 – 1.1 (1.5) 1.1–2.2 (1.5–3) 1.1 (1.5)
IP
NEMA

Korkeus [mm (tuumaa)]

Taustalevyn korkeus

Korkeus kenttäväyläkaapelien kytkentälevyn
kanssa
Asennusreikien välinen etäisyys a 257 (10.1) 350 (13.8) 257 (10.1) 350 (13.8) 401 (15.8) 402 (15.8)

Leveys [mm (tuumaa)]

Taustalevyn leveys B 90 (3.5) 90 (3.5) 130 (5.1) 130 (5.1) 200 (7.9) 242 (9.5)

Taustalevyn leveys yhdellä C-optiolla B 130 (5.1) 130 (5.1) 170 (6.7) 170 (6.7) – 242 (9.5)

Taustalevyn leveys kahdella C-optiolla B 90 (3.5) 90 (3.5) 130 (5.1) 130 (5.1) – 242 (9.5)
Asennusreikien välinen etäisyys b 70 (2.8) 70 (2.8) 110 (4.3) 110 (4.3) 171 (6.7) 215 (8.5)

Syvyys2) [mm (in)]

Ilman optiota A/B C 205 (8.1) 205 (8.1) 205 (8.1) 205 (8.1) 175 (6.9) 200 (7.9)
Optiolla A/B C 220 (8.7) 220 (8.7) 220 (8.7) 220 (8.7) 175 (6.9) 200 (7.9)

Ruuvinreiät [mm (in)]

Maksimipaino [kg (lb)] 4.9 (10.8) 5.3 (11.7) 6.6 (14.6) 7 (15.4) 9.7 (21.4) 14 (31)

1) Katso tietoja ylä- ja alaosan asennusrei'istä kohdista Kuva 3.4 ja Kuva 3.5.

2) Koteloinnin syvyys vaihtelee asennettujen optioiden mukaan.

1)

A

A 374 (14.7) – 374 (14.7) – – –

c 8.0 (0.31) 8.0 (0.31) 8.0 (0.31) 8.0 (0.31) 8.25 (0.32) 8.2 (0.32)
d ø11 (0.43) ø11 (0.43) ø11 (0.43) ø11 (0.43) ø12 (0.47) ø12 (0.47)
e ø5.5 (0.22) ø5.5 (0.22) ø5.5 (0.22) ø5.5 (0.22) ø6.5 (0.26) ø6.5 (0.26)

f 9 (0.35) 9 (0.35) 9 (0.35) 9 (0.35) 6 (0.24) 9 (0.35)

20

Alusta

268 (10.6) 375 (14.8) 268 (10.6) 375 (14.8) 390 (15.4) 420 (16.5)

21

Type 1

8 8

Taulukko 8.31 Tehoalueet, painot ja mitat, kotelointikoot A2–A5

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 77

Tekniset tiedot

Kotelointikoko [kW (hv)] B1 B2 B3 B4 C1 C2 C3 C4

3x525–690 V T7 –

3x525–600 V T6

3x380–480 V T4

1x380–480 V S4 7.5 (10) 11 (15) – – 18 (24) 37 (50) – –

3x200–240 V T2

1x200–240 V S2

IP
NEMA

Korkeus [mm (tuumaa)]

Taustalevyn korkeus

88

Korkeus kenttäväyläkaapelien
kytkentälevyn kanssa

Asennusreikien välinen etäisyys a 454 (17.9) 624 (24.6) 380 (15) 495 (19.5) 648 (25.5) 739 (29.1)

Leveys [mm (tuumaa)]

Taustalevyn leveys B 242 (9.5) 242 (9.5) 165 (6.5) 231 (9.1) 308 (12.1) 370 (14.6)

Taustalevyn leveys yhdellä C­optiolla
Taustalevyn leveys kahdella C­optiolla

Asennusreikien välinen etäisyys b 210 (8.3) 210 (8.3) 140 (5.5) 200 (7.9) 272 (10.7) 334 (13.1)

Syvyys2)[mm (in)]

Ilman optiota A/B C 260 (10.2) 260 (10.2) 248 (9.8) 242 (9.5) 310 (12.2) 335 (13.2)

Optiolla A/B C 260 (10.2) 260 (10.2) 262 (10.3) 242 (9.5) 310 (12.2) 335 (13.2)

Ruuvinreiät [mm (in)]

Maksimipaino [kg (lb)] 23 (51) 27 (60) 12 (26.5) 23.5 (52) 45 (99) 65 (143) 35 (77) 50 (110)

1) Katso tietoja ylä- ja alaosan asennusrei'istä kohdista Kuva 3.4 ja Kuva 3.5.

2) Koteloinnin syvyys vaihtelee asennettujen optioiden mukaan.

1)

A

A – – 419 (16.5) 595 (23.4) – –

B 242 (9.5) 242 (9.5) 205 (8.1) 231 (9.1) 308 (12.1) 370 (14.6)

B 242 (9.5) 242 (9.5) 165 (6.5) 231 (9.1) 308 (12.1) 370 (14.6)

c 12 (0.47) 12 (0.47) 8 (0.32) – 12 (0.47) 12 (0.47) – –

d ø19 (0.75) ø19 (0.75) 12 (0.47) – ø19 (0.75) ø19 (0.75) – –

e ø9 (0.35) ø9 (0.35) 6.8 (0.27) 8.5 (0.33) ø9 (0.35) ø9 (0.35) 8.5 (0.33)

f 9 (0.35) 9 (0.35) 7.9 (0.31) 15 (0.59) 9.8 (0.39) 9.8 (0.39) 17 (0.67)

VLT® AQUA Drive FC 202

11–30

(15–40)

11–18.5

(15–25)

11–18.5

(15–25)

5.5–11

(7.5–15)

1.5–3.7
(2–5)

21/55/66

Tyyppi 1/12/4X

480 (18.9) 650 (25.6) 399 (15.7) 520 (20.5) 680 (26.8) 770 (30.3)

22–30

(30–40)

22–30

(30–40)

15 (20)

7.5 (10) – – 15 (20) 22 (30) – –

21/55/66

Tyyppi

1/12/4X

– – –

11–18.5

(15–25)

11–18.5

(15–25)

5.5–11

(7.5–15)

20

Alusta

22–37

(30–50)

22–37

(30–50)

15–18.5

(20–25)

20

Alusta

37–55

(50–75)

37–55

(50–75)

18.5–30
(25–40)

21/55/66

Tyyppi

1/12/4X

37–90

(50–125)

75–90

(100–125)

75–90

(100–125)

37–45

(50–60)

21/55/66

Tyyppi

1/12/4X

– –

45–55

(60–75)

45–55

(60–75)

22–30

(30–40)

Alusta20Alusta

550

(21.7)

630

(24.8)

521

(20.5)

308

(12.1)

308

(12.1)

308

(12.1)

270

(10.6)

333

(13.1)

333

(13.1)

75–90

(100–

125)

75–90

(100–

125)

37–45

(50–60)

20

660 (26)

800

(31.5)

631

(24.8)

370

(14.6)

370

(14.6)

370

(14.6)

330 (13)

333

(13.1)

333

(13.1)

8.5

(0.33)

17

(0.67)

Taulukko 8.32 Tehoalueet, painot ja mitat, kotelointikoot B1–B4, C1–C4

78 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Liite Käyttöopas

9 Liite

9.1 Symbolit, lyhenteet ja merkintätavat

°C
°F

AC Vaihtovirta
AEO Automaattinen energian optimointi
AWG American Wire Gauge
AMA Automaattinen moottorin sovitus
DC Tasavirta
EMC Sähkömagneettinen yhteensopivuus
ETR Elektroninen lämpörele
f

M,N

FC Taajuusmuuttaja
I

INV

I

LIM

I

M,N

I

VLT,MAX

I

VLT,N

IP Kotelointiluokka
LCP Paikallisohjauspaneeli
MCT Liikkeenvalvontatyökalu
n

s

P

M,N

PELV Protective Extra Low Voltage, erityisen pieni suojajännite
PCB Painettu piirilevy
PM-moottori Kestomagneettimoottori
PWM Pulse width modulation (pulssileveysmodulaatio)
kierr./min. Kierrosta minuutissa
Regen Regeneratiiviset liittimet
T

LIM

U

M,N

Celsius-astetta
Fahrenheit-astetta

Moottorin nimellistaajuus

Vaihtosuuntaajan nimellinen lähtövirta
Virtaraja
Moottorin nimellinen virta
Maksimilähtövirta
Taajuusmuuttajan syöttämä nimellislähtövirta

Synkroninen moottorin nopeus
Moottorin nimellisteho

Momenttiraja
Moottorin nimellisjännite

9 9

Taulukko 9.1 Symbolit ja lyhenteet

Merkintätavat

Numeroidut luettelot tarkoittavat toimenpiteitä. Luettelomerkkiluettelot tarkoittavat muita tietoja.

Kursiiviteksti tarkoittaa jotain seuraavista:

Ristiviite.

•

Linkki.

•

Parametrin nimi

•

Parametriryhmän nimi.

•

Parametrioptio.

•

Alaviite.

•

Kaikki piirustusten mittayksiöt ovat millimetrejä [mm] ja tuumia (in).

Parametrivalikon rakenne

9.2

HUOMAUTUS!

Joidenkin parametrien saatavuus riippuu laitteistokokoonpanosta (asennetut optiot ja tehoalue).

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 79

Liite

5-22 Liitin X46/5 digitaalitulo

5-23 Liitin X46/7 digitaalitulo

5-24 Liitin X46/9 digitaalitulo

5-25 Liitin X46/11 digitaalitulo

[RPM]

5-26 Liitin X46/13 digitaalitulo

5-3* Digit. lähdöt

5-30 Liitin 27, digitaalinen lähtö

[Hz]

VLT® AQUA Drive FC 202

Arvo

Arvo

5-58 Liitin 33, suuri ohje -/takaisink. Arvo

5-33 Liitin X30/7 digit. lähtö (MCB 101)

5-32 Liitin X30/6 digit. lähtö (MCB 101)

5-31 Liitin 29, digitaalinen lähtö

5-4* Releet

5-40 Toimintorele

5-41 Rele, vetoviive

5-42 Rele, päästöviive

5-5* Pulssitulo

5-50 Liitin 29, alhainen taajuus

5-51 Liitin 29, suuri taajuus

5-52 Liitin 29, pieni ohje-/takaisinkytk. Arvo

5-54 Pulssisuodattimen aikavakio #29

5-53 Liitin 29, suuri ohje -/takaisinkytk. Arvo

5-57 Liitin 33, pieni ohje-/takaisink. Arvo

5-56 Liitin 33, suuri taajuus

5-55 Liitin 33, alhainen taajuus

5-59 Pulssisuodattimen aikavakio #33

5-6* Pulssilähtö

5-60 Liitin 27, pulssilähtömuuttuja

5-62 Pulssilähdön maks.taaj. #27

5-63 Liitin 29, pulssilähtömuuttuja

5-65 Pulssilähdön maks.taaj. #29

5-68 Pulssilähdön maks.taaj. #X30/6

5-66 Liitin X30/6 pulssilähdön muuttuja

5-8* I/O -optiot

5-97 Pulssilähtö #X30/6 väylän valvonta

5-93 Pulssilähtö #27 väylän valvonta

5-94 Pulssilähtö #27 aikakatkaisun esiasetus

5-96 Pulssilähtö #29 aikakatkaisun esiasetus

6-** Analog. tulo/lähtö

6-0* Analog I/O-tila

6-00 "Elävä nolla" aikakatk.aika

5-80 AHF-kond. uudelleenkytk.viive

5-9* Väylä valvottu

5-90 Digitaalisen & releväylän valvonta

5-98 Pulssilähtö #X30/6 aikak. esias.

5-95 Pulssilähtö #29 väylän valvonta

6-11 Liitin 53 ylijännite

6-12 Liitin 53 alivir ta

6-10 Terminal 53 Low Voltage

6-13 Liitin 53 ylivir ta

6-01 "Elävä nolla" aikakatk.toiminto

6-1* Analoginen tulo 53

6-17 Liitin 53 elävä nolla

6-14 Liitin 53 pieni ohjearvo/takaisink. Arvo

6-15 Liitin 53 suuri ohjear vo/tak.k. Arvo

6-16 Liitin 53 suodatinaikavakio

6-20 Liitin 54 alijännite

6-2* Analoginen tulo 54

3-86 Takaiskuventtiilin rampin loppunopeus

3-84 Alkuramppiaika

3-85 Takaiskuventtiilin ramppiaika

3-88 Loppuramppiaika

3-87 Takaiskuventtiilin rampin loppuaika

3-9* Digit. pot.metri

3-90 Askelkoko

3-91 Ramppiaika

3-92 Tehon palautus

3-93 Maksimiraja

3-94 Minimiraja

3-95 Ramppiviive

4-** Rajat/varoitukset

4-1* Moottorin rajat

4-10 Moot. pyör. nop. suunta

4-11 Moott. nopeuden alaraja [RPM]

4-16 Moottoritilan momenttiraja

4-17 Generatiivinen momenttiraja

4-18 Virtaraja

4-13 Moott. nopeuden yläraja [RPM]

4-14 Moott. nopeuden yläraja [Hz]

4-12 Moott. nopeuden alaraja [Hz]

4-19 Enimmäislähtötaajuus

4-5* Sääd. Varoitukset

4-50 Varoitus alhaisesta virrasta

4-51 Varoitus suuresta virrasta

4-52 Varoitus alhaisesta nopeudesta

4-53 Varoitus suuresta nopeudesta

4-54 Varoitus pieni ohjearvo

4-58 Moottorin vaihetoiminto puuttuu

4-56 Varoitus pieni tak.kytk

4-57 Varoitus korkea tak.kytk.

4-55 Varoitus suuri ohjearvo

4-6* Ohitusnopeus

4-60 Ohitusnopeus nopeudesta [RPM]

4-61 Ohitusnopeus taajuudesta [Hz]

4-62 Ohitusnopeus nopeuteen [RPM]

4-64 Puoliaut. ohitusasetukset

4-63 Ohitusnopeus taajuuteen [Hz]

5-** Digi. tulo/lähtö

5-0* Digit. I/O-tila

5-00 Digit. I/O-tila

5-01 Liittimen 27 tila

5-02 Liittimen 29 tila

5-1* Digit. tulot

5-10 Liitin 18, digitaalitulo

5-11 Liitin 19, digitaalitulo

5-12 Liitin 27, digitaalitulo

5-13 Liitin 29, digitaalitulo

5-14 Liitin 32, digitaalitulo

5-15 Liitin 33, digitaalitulo

5-16 Liitin X30/2 digitaalitulo

5-17 Liitin X30/3 digitaalitulo

5-18 Liitin X30/4 digitaalitulo

5-19 Liitin 37, digitaalitulo

5-20 Liitin X46/1 digitaalitulo

5-21 Liitin X46/3 digitaalitulo

99

1-71 Käynnistysviive

1-01 Moottorin ohjausperiaate

1-72 Käynnistystoiminto

1-73 Kytkeytyminen pyörivään moottoriin

1-04 Ylikuormitustila

1-03 Momentin ominaiskäyrä

1-77 Kompressorin maks.käynn.nop [PRM]

1-78 Kompressorin maks.käynn.nop [Hz]

1-06 Suunta myötäpäivään

1-1* Moottorin valinta

1-79 Maks.aika pumpun käynn laukaisuun

1-8* Pysäytyssäädöt

1-10 Moott. rakenne

1-1* VVC+ PM/SYN RM

1-80 Toiminto pysäytet.

1-81 Min.nopeus toiminnolle pysäyt. [rpm]

1-14 Vaimennuksen vahvistus

1-15 Suodatinaikavakio, hidas nopeus

1-86 Lauk.nopeuden alaraja [RPM]

1-82 Min. nopeus toiminnolle pysäytet. [Hz]

1-17 Jännitteen suodatinaikavakio

1-16 Suodatinaikavakio, suuri nopeus

1-87 Lauk.nopeuden alaraja [Hz]

1-9* Moottorin lämpötila

1-90 Moottorin lämpösuojaus

1-21 Moottorin teho [hv]

1-2* moottoritiedot

1-20 Moottorin teho [kW ]

1-91 Moott. ulk. puhallin

1-22 Moottorin jännite

1-98 ATEX ETR interpol. pisteiden taajuus

1-93 Termistorilähde

1-94 ATEX ETR virtarajan nopeuden lasku

1-23 Moottorin taajuus

1-24 Moottorin virta

1-25 Moottorin nimellisnopeus

1-99 ATEX ETR interpol points virta

1-26 Moott. jatk. nimell.momentti

2-** Jarrut

2-0* DC-jarru

1-29 Automaattinen moottorin sovitus

1-28 Moottorin pyörimisen tarkistus

2-00 DC-pito-/esilämm.virta

2-01 DC-jarrun virta

(AMA)

1-3* Laaj. moottoritiedot

2-02 DC-jarrutusaika

1-30 Staattorin resistanssi (Rs)

2-03 DC-jarrun kytkeytymisnop. [RPM]

2-04 DC-jarrun kytkeytymisnop. [Hz]

2-06 Parking Current

2-07 Paikoitusaika

2-1* Jarruen. toiminnot

1-35 Pääreaktanssi (Xh)

1-36 Rautahäviön resistanssi (Rfe)

1-34 Roottorin vuodon reaktanssi (X2)

1-31 Roottorin resistanssi (Rr)

1-33 Staattorin vuodon reaktanssi (X1)

2-10 Jarrun toiminto

1-37 d-akselin induktanssi (Ld)

2-11 Jarruvastus (ohm)

2-12 Jarrutehon raja (kW )

1-38 q-akselin induktanssi (Lq)

1-39 Moottorin napaluku

2-13 Jarrutustehon valvonta

1-40 Paluu EMF nop. 1000 kierrosta

minuutissa (rpm)

3-** Ohjearvo/rampit

3-0* Ohjearvon rajat

3-02 Minimiohjearvo

3-03 Maksimiohjearvo

3-04 Ohjearvotoiminto

3-1* Ohjearvot

3-10 Esivalittu ohjear vo

3-11 Ryömintänopeus [Hz]

3-13 Ohjearvon paikka

1-45 q-axis Inductance Sat. (LqSat)

1-46 Asennontunnistuksen vahvistus

1-47 Torque Calibration

1-44 d-axis Inductance Sat. (LdSat)

1-48 Inductance Sat. Point

1-5* Kuorm. riippum. as.

1-50 Moott. magnetisointi, kun nopeus 0

1-56 V/f ominaiskäyrä - f

1-55 V/f ominaiskäyrä - V

1-51 Min.nopeus norm. magnetointi [RPM]

1-52 Min. nopeus magnetointi [Hz]

2-15 Jarrun tarkistus

2-16 AC-jarrun maks. virta

2-17 Ylijännitevalvonta

3-14 Esiaset. suhteellinen ohjearvo

1-58 Pyör. moott. kytk. testipulssien virta

3-15 Ohjearvo 1 lähde

1-59 Pyör. moott. kytk. testipulssien taajuus

1-6* Kuorm. riippuv. as.

3-17 Ohjearvo 3 lähde

3-4* Ramppi 1

nopeudella

1-61 Kuorman kompensointi suurella

1-60 Kuorman kompensointi pienellä

3-41 Ramppi 1:n nousuaika

3-42 Ramppi 1 rampin seisonta-aika

3-5* Ramppi 2

3-51 Ramppi 2:n nousuaika

nopeudella

1-62 Jättämäkompensointi

1-64 Resonanssivaimennus

1-63 Jättämäkompensoinnin aikavakio

3-52 Ramppi 2 rampin seisonta-aika

3-8* Muut rampit

3-80 Ryöm. ramppiaika

1-65 Resonanssivaimennuksen aikavakio

1-66 Minimivirta pienellä nopeudella

1-7* Käynnistyssäädöt

3-81 Pikapysäytyksen ramppiaika

1-70 PM -käynnistystila

3-19 Ryömintänopeus [RPM]

3-16 Ohjearvo 2 lähde

salasanaa

0-24 Näytön rivi 3 suuri

0-25 Oma valikko

0-23 Näytön rivi 2 suuri

0-** Toiminta/Näyttö

0-0* Perusasetukset

0-01 Kieli

0-02 Moottorin nopeusyks.

0-05 Paikallistilayksikkö

0-03 Paikalliset asetukset

0-04 Toimintatila virran kytkentähetkellä

0-1* Asetustoiminnot

0-10 Aktiiviset asetukset

0-11 Ohjelmointiasetukset

0-12 Nämä asetukset yhteydessä

0-13 Lukema: Linkitetyt asetukset

0-14 Lukema: Ohjelman Asetukset / kanava

0-22 Näytön rivi 1.3 pieni

0-21 Näytön rivi 1.2 pieni

0-2* LCP-näyttö

0-20 Näytön rivi 1.1 pieni

0-3* LCP:n oma lukema

0-30 Oma lukemayksikkö

0-38 Näytön teksti 2

0-39 Näytön teksti 3

0-37 Näytön teksti 1

0-31 Oman lukeman minimiar vo

0-32 Oman lukeman maksimiar vo

0-4* LCP-näppäimistö

0-40 LCP [Hand on] -näppäin

0-41 LCP:n [O]-näppäin

0-42 LCP [Auto on] -näppäin

0-43 LCP:n [Reset]-näppäin

0-44 LCP:n [O/Reset]-näppäin

0-45 LCP:n [Drive Bypass] -näppäin

0-5* Kopioi/tallenna

0-50 LCP-kopiointi

0-51 Asetusten kopio

0-6* Salasana

0-60 Päävalikon salasana

0-66 Henkilökohtaisen valikon käyttö ilman

0-61 Päävalikon käyttö ilman salasanaa

0-65 Henkilökohtaisen valikon salasana

0-67 Pääsy väylään salasanalla

0-7* Kellon asetukset

0-70 Päiväys ja aika

0-71 Päiväyksen muoto

0-72 Ajan muoto

0-74 DST/kesäaika

0-76 DST/kesäajan alku

0-79 Kellovika

0-77 DST/kesäajan päättyminen

0-82 Lisätyöpäivät

0-83 Lisävapaapäivät

0-89 Päiväys- ja aikalukema

0-81 Työpäivät

1-** Kuorma ja moottori

1-0* Yleiset asetukset

1-00 Konguraatiotila

80 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Liite Käyttöopas

13-51 SL-ohjaimen tapahtuma

13-52 SL-ohjaimen toiminto

12-22 Prosessidatan kong. luku

12-21 Prosessidatan kong. kirjoitus

9-82 Määritellyt parametrit (3)

9-83 Määritellyt parametrit (4)

13-9* Käyttäjän määrittämät hälytykset

13-90 Hälytyksen laukaisu

12-27 Primääri isäntä

12-28 Tallenna data-arvot

9-84 Määritellyt parametrit (5)

9-85 Määritellyt parametrit (6)

13-92 Hälytyksen teksti

13-91 Hälytyksen toiminta

12-29 Tallenna aina

12-3* EtherNet/IP

9-91 Muutetut parametrit (2)

9-90 Muutetut parametrit (1)

13-9* Käyttäjän määrittämät lukemat

12-30 Varoitusparametri

9-92 Muutetut parametrit (3)

13-97 Hälytyksen vikakoodi

13-98 Hälytyksen varoitussana

12-32 Verkon ohjaus

12-31 Verkon ohjearvo

9-93 Muutetut parametrit (4)

9-94 Muutetut parametrit (5)

13-99 Hälytyksen tilasana

14-** Erikoistoiminnot

12-33 CIP-tarkistus

12-34 CIP-tuotekoodi

9-99 Probus muokkauslaskuri

10-** CAN-kenttäväylä

14-0* Vaihtos. kytk.

14-00 Kytkentätapa

14-01 Kytkentätaajuus

12-35 EDS-parametri

12-37 COS-estoajastin

12-38 COS-suodatin

10-0* Yhteiset asetukset

10-00 CAN-protokolla

10-01 Siirtonop. valinta

14-03 Ylimodulaatio

14-04 PWM satunnainen

14-1* Mains On/O

14-10 Verkkovika

12-42 Orjan poikkeusviestien määrä

12-4* Modbus TCP

12-40 Statusparametri

12-41 Orjan viestien määrä

10-07 Lukemaväylän käytöstäpoistolaskuri

10-02 MAC ID

10-05 Lähetys virhelaskurin lukema

10-06 Vastaanotto virhelaskurin lukema

14-16 Kin. Backup Gain

14-12 Function at Mains Imbalance

14-11 Verkkojännite verkkovian sattuessa

12-8* Muut Ethernet-palv.

12-80 FTP-palvelin

12-81 HTTP-palvelin

10-11 Prosessidatan kong. kirjoitus

10-1* DeviceNet

10-10 Prosessidatatyypin valinta

14-2* Reset Functions

14-20 Nollaustila

12-82 SMTP-huolto

12-83 SNMP Agent

10-13 Varoitusparametri

10-12 Prosessidatan kong. luku

14-21 Autom. uud. käynn.aika

12-84 Address Conict Detection

10-14 Verkon ohjearvo

14-22 Käyttötila

12-85 ACD Last Conict

10-15 Verkon ohjaus

14-29 Huoltokoodi

14-28 Tuotantoasetukset

14-25 Laukaisun viive momenttirajalla

14-26 Lauk.viive vaihtos. vian esiintyessä

12-89 Läpin. pistokekanavan portti

12-9* Ethernet-lisäpalvelut

12-90 Kaapelidiagnostiikka

12-91 MDI-X

10-22 COS-suodatin 3

10-21 COS-suodatin 2

10-2* COS-suodattimet

10-20 COS-suodatin 1

14-3* Virtarajasäädin

14-30 Virtarajan valv., suhteellinen vahv.

14-31 Virtaraj. valv., integr.aika

12-94 Broadcast Storm -suojaus

12-92 IGMP Snooping

12-93 Kaapelivirhe, pituus

10-23 COS-suodatin 4

10-3* Param. käyttöoik.

10-30 Ryhmäindeksi

14-41 AEO:n minimimagnetointi

14-32 Virtaraj. valv., suod.aika

14-4* Energian optimointi

14-40 VT-taso

12-95 Inactivity timeout

12-96 Portin konguraatio

12-97 QoS Priority

12-98 Liitännän laskurit

10-34 DeviceNetin tuotekoodi

10-31 Tallenna data-arvot

10-32 DeviceNetin tarkistus

10-33 Tallenna aina

14-43 Moott. cos-

14-42 AEO:n minimitaajuus

14-5* Ympäristö

14-50 RFI-suod.

14-51 DC-välipiirin kompensointi

12-99 Medialaskurit

13-** Älykäs logiikka

13-0* SLC-asetukset

13-00 SL-ohjaimen tila

13-01 Aloita tapahtuma

10-39 Devicenet F:n parametrit

12-** Ethernet

12-0* IP-aset.

12-00 IP-osoitteen antaminen

12-01 IP-osoite

14-52 Puhalt. ohj.

13-02 Lopeta tapahtuma

12-02 Aliverkon peite

14-53 Puhallinnäyttö

14-55 Lähtösuodatin

13-03 Nollaa SLC

13-1* Vertaimet

12-03 Oletusyhdyskäytävä

12-04 DHCP-palvelin

14-56 Kapasitiivinen lähtösuodatin

14-57 Induktanssilähtösuodatin

14-58 Jännitteen vahvistussuodatin

13-10 Vertaimen kohde

13-11 Vert. funkt.merkki (vert. laskut.)

13-12 Vertaimen arvo

12-06 Nimipalvelimet

12-07 Verkkoalueen nimi

12-05 Vuokra päättyy

14-59 Todellinen vaihtos.yks. määrä

13-1* RS Flip Flops

12-08 Isännän nimi

14-6* Auto Derate

13-15 RS-FF Operand S

12-09 Fyysinen osoite

14-61 Toiminto vaihtos. ylikuorm.

14-60 Toiminto ylikuum. yhteydessä

13-16 RS-FF Operand R

13-2* Ajastimet

12-1* Ethernet-param.

12-10 Välip. tila

14-62 Taaj.muut. ylikuorm. redusointivirta

14-8* Optiot

13-20 SL-ohjaimen ajastin

13-4* Log.säännöt

12-11 Välip. kesto

12-12 Autom. neuvottelu

14-80 Vaihtoehtoinen virtalähde ulk. 24 VDC

13-40 Logiikkasääntö Boolen 1

12-13 Välip. nop.

14-9* Vika-aset.

13-41 Logiikkasääntö käyttäjä 1

12-14 Välip. kaksisuunt.

14-90 Vikataso

13-42 Logiikkasääntö Boolen 2

12-18 Supervisor MAC

15-** Taaj.muut. tiedot

13-43 Logiikkasääntö käyttäjä 2

12-19 Supervisor IP Addr.

15-0* Käyttötieto

15-00 Käyttötunnit

13-44 Logiikkasääntö Boolen 3

13-5* Ilmaisee

12-2* Prosessidata

12-20 Ohjausmalli

9 9

8-56 Esiaset. ohjear von valinta

8-53 Aloita valinta

8-54 Käänteinen valinta

8-13 Konguroitava tilasana ST W

8-14 Konguroitava ohjaussana C TW

8-17 Congurable Alarm and Warningword

8-3* FC-portin aset.

8-30 Protokolla

8-31 Osoite

8-32 Siirtonopeus

8-33 Pariteetti / pysäytysbitit

8-35 Vasteen minimiviive

8-36 Vasteen maksimiviive

8-37 Merkkien välinen maksimiviive

8-4* FC MC protok.aset.

8-40 Sähkeen valinta

8-42 PCD:n kirjoituskonguraatio

8-43 PCD Read Conguration

6-36 Liitin X30/11 suodattimen aikavakio

6-37 Liitin X30/11 elävä nolla

6-35 Liitin X30/11 suuri ohje -/tak.k. Arvo

6-31 Liitin X30/11 ylijännite

6-34 Liitin X30/11 pieni ohje-/takaisink. Arvo

6-21 Liitin 54 ylijännite

6-22 Liitin 54 alivir ta

6-23 Liitin 54 ylivir ta

6-24 Liitin 54 pieni ohjearvo/takaisink. Arvo

6-25 Liitin 54 suuri ohjear vo/tak.k. Arvo

6-30 Liitin X30/11 alijännite

6-26 Liitin 54 suodatinaikavakio

6-27 Liitin 54 elävä nolla

6-3* Analog. tulo X30/11

6-4* Analog. tulo X30/12

8-5* Digit./väylä

6-40 Liitin X30/12 alijännite

8-52 DC-jarrun valinta

8-50 Rullauksen valinta

8-51 Pikapysäytyksen valinta

6-46 Liitin X30/12 suodattimen aikavakio

6-45 Liitin X30/12 suuri ohje -/tak.k. Arvo

6-41 Liitin X30/12 ylijännite

6-44 Liitin X30/12 pieni ohje-/takaisink. Arvo

6-47 Liitin X30/12 elävä nolla

8-8* Fc-portin diagnostiikka

6-51 Liitin 42 lähdön min. skaalaus

6-50 Liitin 42, lähtö

6-5* Analoginen lähtö 42

8-55 Asetusten valinta

8-81 Väylän virhemäärä

8-80 Väylän viestimäärä

6-52 Liitin 42 lähdön maks. skaalaus

6-53 Terminal 42 Output Bus Control

8-83 Orjan virhemäärä

8-82 Orjan saap. viesti

8-9* Väyl.ryöm. / tak.kytkentä

6-55 Liitin 42, lähtösuodatin

6-54 Liitin 42 lähdön aikakatkaisun esiasetus

6-6* Analog. lähtö X30/8

8-94 Väylän tak.kytk. 1

6-60 Liitin X30/8 lähtö

8-95 Väylän tak.kytk. 2

8-96 Väylän takaisinkytkentä 3

6-62 Liitin X30/8 maks. skaalaus

6-61 Liitin X30/8 min. skaalaus

9-** PROFIdrive

9-00 Asetuspiste

9-07 Hetkellisarvo

9-15 PCD:n kirjoituskonguraatio

esiasetus

6-64 Liitin X30/8 lähdön aikakatkaisun

6-63 Liitin X30/8 lähtö, väylän ohjaus

6-7* Analoginen lähtö X45/1

9-16 PCD Read Conguration

9-18 Solmun osoite

9-22 Sähkeen valinta

9-23 Parametrit signaaleille

9-27 Parametrin muokkaus

6-74 Liitin X45/1 lähdön aikak. esias.

6-73 Liitin X45/1, väylän valvonta

6-72 Liitin X45/1 maks. skaalaus

6-71 Liitin X45/1 min. skaalaus

6-70 Liitin X45/1 lähtö

9-44 Vikaviestilaskuri

9-45 Vikakoodi

9-28 Prosessiohjaus

9-31 Turvallinen osoite

6-82 Liitin X45/3 maks. skaalaus

6-81 Liitin X45/3 min. skaalaus

6-80 Liitin X45/3 lähtö

6-8* Analoginen lähtö X45/3

9-47 Vikanumero

9-52 Vikatilannelaskuri

9-53 Probus-varoitussana

9-63 Todell. baudinopeus

9-64 Laitteen tunnistus

6-84 Liitin X45/3 lähdön aikak. esias.

6-83 Liitin X45/3, väylän valvonta

8-** Tiedons. ja aset.

8-0* Yleiset asetukset

8-01 Ohjauspaikka

9-65 Proilin numero

9-67 Ohjaussana 1

9-68 Tilasana 1

9-70 Ohjelmointiasetukset

8-05 Aikakatkaisun lopetustoiminto

8-02 Ohjauslähde

8-03 Ohjauksen aikakatk. aika

8-04 Control Timeout Function

9-71 Probus Tallenna data-arvot

8-06 Nollaa ohjauksen aikakatkaisu

9-72 Probus-aseman nollaus

9-75 DO-tunnistus

8-07 Diagnoosilaukaisin

8-08 Lukemien suodatus

9-80 Määritellyt parametrit (1)

9-81 Määritellyt parametrit (2)

8-1* Ohjausasetukset

8-10 Ohjausproili

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 81

Liite

21-30 Ulk. 2 ohjearvon/tak.kytk. yksikkö

VLT® AQUA Drive FC 202

22-39 Suurnopeusteho [hv]

22-38 Suurnopeusteho [kW]

22-37 Suuri nopeus [Hz]

22-36 Suuri nopeus [RPM]

22-35 Piennopeusteho [hv]

21-44 Ulk. 2 deriv. vahv.raja

21-31 Ulk. 2 minimiohjearvo

21-32 Ulk. 2 maksimiohjearvo

21-33 Ulk. 2 ohjearvo, lähde

21-34 Ulk. 2 tak.kytk.lähde

21-37 Ulk. 2 ohjearvo [yks]

21-38 Ulk. 2 tak.kytk. [yks]

21-39 Ulk. 2 lähtö [%]

21-35 Ulk. 2 asetuspiste

21-4* Ulk. CL 2 PID

21-41 Ulk. 2 Suhteellinen vahvistus

21-40 Ulk. 2 Tavallinen / käänteinen ohjaus

21-43 Ulk. 2 derivointiaika

21-42 Ulk. 2 Sisäinen aika

21-51 Ulk. 3 minimiohjearvo

21-52 Ulk. 3 maksimiohjearvo

21-5* Ulk. CL 3 ohjearvo/tak.kytk.

21-53 Ulk. 3 ohjearvojen lähde

21-50 Ulk. 3 ohjearvon/tak.kytk. yksikkö

21-54 Ulk. 3 tak.kytk.lähde

21-55 Ulk. 3 asetuspiste

21-57 Ulk. 3 ohjearvo [yks]

21-58 Ulk. 3 tak.kytk. [yks]

21-59 Ulk. 3 lähtö [%]

21-6* Ulk. CL 3 PID

21-61 Ulk. 3 Suhteellinen vahvistus

21-60 Ulk. 3 Tavallinen / käänteinen ohjaus

21-64 Ulk. 3 deriv. vahv.raja

21-63 Ulk. 3 derivointiaika

21-62 Ulk. 3 Sisäinen aika

22-** Sovellus Toiminnot

22-0* Muut

22-00 Ulkoisen lukituksen viive

22-01 Virran suodatinaika

22-2* Virtauskatkosten tunnistus

22-21 Pientehotunnistus

22-20 Pientehoautom.asetukset

22-24 Virtauskatkosviive

22-22 Pienen nopeuden tunnistus

22-23 Virtauskatkostoiminto

22-26 Kuivapumpputoiminto

22-27 Kuivapumppuviive

22-28 Virtauskatkos, alhainen nopeus [RPM]

22-29 Virtauskatkos, alhainen nopeus [Hz]

22-30 Virtauskatkosteho

22-3* Virtauskatkostehon säätö

22-31 Tehonkorjauskerroin

22-34 Piennopeusteho [kW]

22-32 Alhainen nopeus [RPM]

22-33 Alhainen nopeus [Hz]

22-4* Lepotila

22-40 Minimum Run Time

22-41 Minimilepoaika

20-02 Takaisinkytkentä 1 Lähdeyksikkö

20-03 Tak.kytk. 2 Lähde

20-04 Tak.kytk. 2 muunnos

20-05 Takaisinkytkentä 2 Lähdeyksikkö

20-06 Takaisinkytkentä 3 Lähde

20-07 Takaisinkytkennän 3 muunnos

20-12 Ohjearvo/tak.kytk.yks

20-08 Takaisinkytkentä 3 Lähdeyksikkö

20-2* Tak.kytk./aset.piste

20-23 Asetuspiste 3

20-20 Tak.kytk. toiminto

20-21 Asetuspiste 1

20-22 Asetuspiste 2

20-6* Anturiton

20-60 Anturiton yksikkö

20-69 Anturitonta tietoa

20-7* PID Automaattisäätö

20-70 Sulj. piirin tyyppi

20-71 PID-suorituskyky

20-72 PID-lähdön muutos

20-74 Enimmäistakaisinkytkentätaso

20-73 Vähimmäistakaisinkytkentätaso

20-79 PID Automaattisäätö

20-82 PID:n käynnistysnopeus [r/min]

20-8* PID:n perusasetukset

20-81 PID:n normaali/käänteinen ohjaus

20-84 Ohjearvon kaistanleveydellä

20-83 PID:n käynnistysnopeus [Hz]

20-9* PID-säädin

20-91 PID:n anti-windup

20-93 PID:n suhteellinen vahvistus

20-95 PID derivointiaika

20-96 PID deriv. vahv.raja

20-94 PID:n sisäinen aika

21-** Ulk. Suljettu piiri

21-0* Ulk. CL autom.viritys

21-00 Sulj. piirin tyyppi

21-01 PID-suorituskyky

21-02 PID-lähdön muutos

21-04 Enimmäistakaisinkytkentätaso

21-03 Vähimmäistakaisinkytkentätaso

21-09 PID-automaattinen virittäminen

21-12 Ulk. 1 maksimiohjearvo

21-13 Ulk. 1 ohjearvojen lähde

21-11 Ulk. 1 minimiohjearvo

21-10 Ulk. 1 ohjearvon/tak.kytk. yksikkö

21-1* Ulk. CL 1 -ohjearvo/Tak.kytk.

21-14 Ulk. 1 tak.kytk.lähde

21-15 Ulk. 1 asetuspiste

21-17 Ulk. 1 ohjearvo [yks]

21-18 Ulk. 1 tak.kytk. [yks]

21-2* Ulk. CL 1 PID

21-21 Ulk. 1 Suhteellinen vahvistus

21-20 Ulk. 1 Tavallinen / käänteinen ohjaus

21-24 Ulk. 1 deriv. vahv.raja

21-23 Ulk. 1 derivointiaika

21-22 Ulk. 1 Sisäinen aika

21-3* Ulk. CL 2 ohjearvo/tak.kytk.

21-19 Ulk. 1 lähtö [%]

99

16-79 Analoginen lähtö X45/3 [mA]

16-78 Analoginen lähtö X45/1 [mA]

16-76 Analog. tulo X30/12

16-66 Digitaalinen lähtö [bin]

16-65 Analoginen lähtö 42 [mA]

15-80 Puhaltimen käyntitunnit

15-81 Puhaltimen esiasetetut käyntitunnit

16-70 Pulssilähtö #29 [Hz]

16-69 Pulssilähtö #27 [Hz]

16-68 Pulssitulo #33 [Hz]

16-67 Pulssitulo #29 [Hz]

15-98 Taaj.muut. tunnist.

15-93 Muutetut parametrit

15-9* Parametritiedot

15-92 Määritellyt parametrit

16-71 Relelähtö [bin]

15-99 Parametrin metatieto

16-72 Laskuri A

16-** Datalukemat

16-73 Laskuri B

16-75 Analog. tulo X30/11

16-0* Yleinen tila

16-00 Ohjaussana

16-01 Ohjearvo [yks]

16-77 Analoginen lähtö X30/8 [mA]

16-02 Viite [%]

16-03 Tilasana

16-05 Pääarvo, todellinen [%]

16-8* Kenttäv. & FC-port.

16-80 Kenttäväylä CTW 1

16-09 Oma lukema

16-1* Moottorin tila

16-82 Kenttäväylä REF 1

16-10 Teho [kW]

16-84 Tiedons. option tilasana

16-85 FC-portti CTW 1

16-12 Moottorin jännite

16-11 Teho [hv]

16-86 FC-portti REF 1

16-89 Congurable Alarm/Warning Word

16-13 Taajuus

16-14 Moottorin virta

16-9* Diagnoosilukemat

16-15 Taajuus [%]

16-90 Hälytyssana

16-91 Hälytyssana 2

16-16 Momentti [Nm]

16-17 Nopeus [RPM]

16-94 Ulk. Tilasana

16-92 Varoitussana

16-93 Varoitussana 2

16-20 Moott. kulma

16-18 Moottorin terminen

16-22 Momentti [%]

16-96 Kunnossapitosana

16-95 Ulk. Status Word 2

16-24 Kalibroitu staattorin resistanssi

16-23 Moottorin akseliteho [kW]

18-** Info & Readouts

18-0* Kunnossapitoloki

18-00 Kunnossapitoloki: Osanumero

16-27 Suodatettu teho [hv]

16-26 Suodatettu teho [kW ]

16-3* Taaj.muut. tila

18-36 Analogiatulo X48/2 [mA]

18-37 Lämpöt. tulo X48/4

18-38 Lämpöt. tulo X48/7

16-49 Virtavian lähde

16-40 Lokimuisti täynnä

16-5* Ohj. & takaisink.

18-39 Lämpöt. tulo X48/10

18-5* Ohj. & takaisink.

16-50 Ulkoinen ohjearvo

16-52 Tak.kytk. [yks]

18-60 Digit. tulo 2

16-55 Tak.kytk. 2 [yks]

18-7* Tasasuuntaajan tila

16-56 Tak.kytk. 3 [yks]

18-70 Verkkojännite

16-58 PID-lähtö [%]

18-71 Verkkovirran taajuus

16-59 Säädetty asetuspiste

16-6* Tulot & lähdöt

20-** Taaj.muutt. sulj. piiri

16-60 Digitaalinen tulo

16-61 Liitin 53 kytkentäasetus

20-0* Takaisinkytkentä

20-00 Tak.kytk. 1 lähde

16-63 Liitin 54 kytkentäasetus

16-62 Analoginen tulo 53

20-01 Tak.kytk. 1 muunnos

16-64 Analoginen tulo 54

18-50 Anturiton lukema [yksikkö]

18-6* Tulot & lähdöt 2

16-54 Tak.kytk. 1 [yks]

16-53 Dig. potent.metrin ohjearvo

18-72 Verkkov. epät.

18-75 Tasasuuntaajan Dc-jännite

18-32 Analogiatulo X42/5

18-33 Analog. lähtö X42/7 [V]

16-37 Taaj.muut. maks.virta

16-36 Taaj.muut. nimell. Virta

18-34 Analog. lähtö X42/9 [V]

16-38 SL-ohjaimen tila

18-35 Analog. lähtö X42/11 [V]

16-39 Ohj.kortin lämpöt.

18-01 Kunnossapitoloki: Toiminta

18-02 Kunnossapitoloki: Aika

16-30 DC-välipiirin jännite

16-31 Järjestelmän lämpöt.

18-31 Analogiatulo X42/3

18-03 Kunnossapitoloki: Päiväys ja aika

18-3* Analogiset lukemat

18-30 Analogiatulo X42/1

16-35 Vaihtosuuntaajan terminen

16-34 Jäähdytysrivan lämpöt.

16-33 Jarruenergia keskimäärin

16-32 Jarruenergia /s

15-01 Käyntitunnit

15-02 Kilowattituntilaskuri

15-04 Ylilämpötilat

15-05 Ylijännitteet

15-03 Käynnistyksiä

15-37 Alarm Log: pros. ohjauslaite

15-34 Alarm Log: Asetuspiste

15-06 Nollaa kilowattituntilaskuri

15-07 Nollaa käyntituntilaskuri

15-08 Käynnistysten määrä

15-1* Datalokin asetukset

15-10 Lokilähde

15-11 Lokiväli

15-12 Laukaisutapaht.

15-13 Lokitila

15-14 Otoksia. ennen liipaisua

15-2* Historialoki

15-20 Historialoki: Tapahtuma

15-23 Historialoki: Päiväys ja aika

15-22 Historialoki: Aika

15-21 Historialoki: Arvo

15-3* Hälytysloki

15-31 Alarm Log: Arvo

15-30 Alarm Log: Virhekoodi

15-32 Alarm Log: Aika

15-36 Alarm Log: Current Demand

15-33 Alarm Log: Päiväys ja aika

15-35 Alarm Log: Takaisinkytkentä

15-40 FC-tyyppi

15-41 Teho-osa

15-42 Jännite

15-4* Taaj.muut. tunnist.

15-43 Ohjelmistoversio

15-44 Tilatun tyyppikoodin merkkijono

15-45 Tod. tyyppikoodin merkkijono

15-47 Tehokortin tilausnro

15-46 Taajuudenmuuttajan tilausnro

15-48 LCP Id No

15-49 Ohjauskortin ohj.tunnus

15-50 Tehokortin ohj.tunnus

15-51 Taajuudenmuuttajan sarjanumero

15-58 SmartStart-tiedostonimi

15-59 Tiedostonimi

15-6* Optiotunnist.

15-60 Optio asennettu

15-61 Option ohj.versio

15-62 Option tilausnro

15-63 Option sarjanro

15-73 Paikan B option ohjelm.versio

15-72 Optio paikassa B

15-71 Paikan A option ohjelm.versio

15-70 Optio paikassa A

15-75 Paikan C0/E0 option ohjelm.versio

15-74 Optio paikassa C0/E0

15-77 Paikan C1/E1 option ohjelm.versio

15-76 Optio paikassa C1/E1

15-8* Käyttötiedot II

15-54 Cong File Name

15-53 Tehokortin sarjanumero

82 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Liite Käyttöopas

29-31 Suurnopeusteho [hv]

29-30 Suurnopeusteho [kW]

29-29 Suuri nopeus [Hz]

29-28 Suuri nopeus [RPM]

29-27 Piennopeusteho [hv]

29-02 Putken täyttönopeus [Hz]

29-03 Putken täyttöaika

29-04 Putken täyttönopeus

29-05 Täysi asetuspiste

29-06 Ei-virtauksen käytöstäpoiston ajastin

29-07 Täyden asetuspisteen viive

29-1* Deragging Function

29-10 Derag Cycles

29-14 Derag Speed [Hz]

29-15 Derag O Delay

29-13 Derag Speed [RPM]

29-11 Derag at Start/Stop

29-12 Deragging Run Time

29-2* Derag Power Tuning

29-20 Derag Power[kW]

29-22 Derag Power Factor

29-21 Derag Power[HP]

29-23 Derag Power Delay

29-26 Piennopeusteho [kW]

29-24 Alhainen nopeus [RPM]

29-25 Alhainen nopeus [Hz]

29-34 Consecutive Derag Interval

29-32 Derag On Ref Bandwidth

29-33 Power Derag Limit

29-35 Derag at Locked Rotor

29-4* Esi-/jälkivoitelu

29-40 Esi-/jälkivoitelutoiminto

29-41 Esivoiteluaika

29-42 Jälkivoiteluaika

29-50 Varmennusaika

29-5* Virtauksen vahvistus

29-51 Varmennusaika

29-52 Signaalin menettämisen varmennusaika

29-53 Virtauksen vahvistustila

29-62 Virtausmittarin yksikkö

29-6* Virtausmittari

29-60 Virtausmittarin näyttö

29-61 Virtausmittarin lähde

29-64 Volyymiyksikkö todellinen

29-63 Volyymiyksikkö yhteensä

29-65 Volyymi yhteensä

29-66 Volyymi todellinen

29-67 Nollattu volyymi yhteensä

29-68 Nollattu volyymi todellinen

29-69 Virtaus

30-23 Locked Rotor Detection Time [s]

30-** Erityisominaisuudet

30-2* Laaj. käynn.säätö

30-22 Locked Rotor Detection

30-5* Laitteen kokoonpano

30-50 Jäähdytysrivan puhallintila

30-8* Vastaavuus (I)

30-81 Jarruvastus (ohm)

pumpuille

27-18 Pyörimisaika käyttämättömille

25-90 Pumpun lukitus

25-91 Manuaalinen vuorottelu

27-19 Nollaa nykyiset käyntitunnit

27-2* Kytkentäalueen asetukset

26-** Analoginen I/O-optio

26-0* Analog I/O-tila

27-20 Normaali toiminta-alue

27-21 Ohitusraja

26-01 Liittimen X42/3 tila

26-00 Liittimen X42/1 tila

27-22 Pelkän vakionopeuden toiminta-alue

27-23 Kytkentäviive

26-02 Liittimen X42/5 tila

26-1* Analogiatulo X42/1

virittäminen

27-33 Irtikytkentänopeus [RPM]

27-34 Irtikytkentänopeus [Hz]

27-31 Kytkentänopeus [RPM]

27-24 Irtikytkentäviive

27-25 Ohituksen pitoaika

27-27 Irtikytkentäviive miniminop.

27-3* Kytkentänopeus

27-32 Stage On Speed [Hz]

27-30 Kytkentänopeuksien automaattinen

27-4* Kytkentäasetukset

27-40 Autom.vir. kytk.asetukset

27-41 Rampinlaskuviive

27-45 Kytkentänopeus [RPM]

27-43 Kytkentäkynnys

27-44 Irtikytkentäkynnys

27-42 Rampinnousuviive

27-49 Kytkentäperiaate

27-47 Irtikytkentänopeus [RPM]

27-48 Irtikytkentänopeus [Hz]

27-46 Kytkentänopeus [Hz]

27-5* Vuorotteluasetukset

27-50 Autom. vuorottelu

27-51 Vuorottelutapahtuma

27-54 Vuorottelu vuorokaudenaikana

27-55 Ennalta asetettu vuorotteluaika

27-56 Vuorottelu jos kapasiteetti on <

27-53 Vuorottelun ajastusarvo

27-52 Vuorotteluväli

27-58 Seuraavan pumpun käyttöviive

27-6* Digit. tulot

27-60 Liitin X66/1 digitaalitulo

27-61 Liitin X66/3 digitaalitulo

27-62 Liitin X66/5 digitaalitulo

27-63 Liitin X66/7 digitaalitulo

27-66 Liitin X66/13 digitaalitulo

27-64 Liitin X66/9 digitaalitulo

27-65 Liitin X66/11 digitaalitulo

27-7* asennus

27-70 Rele

27-9* Lukemat

27-91 Kaskadiohjearvo

27-92 % kokonaiskapasit.

27-93 Kaskadioption tila

27-94 Kaskadijärjestelmän tila

27-95 Pitkälle kehitetty kaskadirelelähtö [bin]

27-96 Laajennettu kaskadirelelähtö (bin)

29-** Vesisovellustoiminnot

29-0* Putken täyttö

29-00 Ota putken täyttö käyttöön

29-01 Putken täyttönopeus [RPM]

9 9

26-16 Liitin X42/1 suodattimen aikavakio

26-10 Liitin X42/1 pieni jännite

26-2* Analogiatulo X42/3

26-20 Liitin X42/3 pieni jännite

26-17 Liitin X42/1 elävä nolla

26-15 Liitin X42/1 suuri ohje-/tak.k. Arvo

26-14 Liitin X42/1 pieni ohje-/takaisink. Arvo

26-11 Liitin X42/1 suuri jännite

26-26 Liitin X42/3 suodattimen aikavakio

26-21 Liitin X42/3 suuri jännite

26-3* Analogiatulo X42/5

26-30 Liitin X42/5 pieni jännite

26-27 Liitin X42/3 elävä nolla

26-25 Liitin X42/3 suuri ohje-/tak.k. Arvo

26-24 Liitin X42/3 pieni ohje-/takaisink. Arvo

26-36 Liitin X42/5 suodattimen aikavakio

26-37 Liitin X42/5 elävä nolla

26-35 Liitin X42/5 suuri ohje-/tak.k. Arvo

26-34 Liitin X42/5 pieni ohje-/takaisink. Arvo

26-31 Liitin X42/5 suuri jännite

26-40 Liitin X42/7 lähtö

26-4* Analog.lähtö X42/7

26-42 Liitin X42/7 maks. skaalaus

26-41 Liitin X42/7 min. skaalaus

26-44 Liitin X42/7 Aikakatkaisun esiasetus

26-43 Liitin X42/7, väylän valvonta

26-50 Liitin X42/9 lähtö

26-5* Analog.lähtö X42/9

26-52 Liitin X42/9 maks. skaalaus

26-51 Liitin X42/9 min. skaalaus

26-54 Liitin X42/9, aikakatkaisun esiasetus

26-53 Liitin X42/9, väylän valvonta

26-6* Anal.lähtö X42/11

26-60 Liitin X42/11 lähtö

26-62 Liitin X42/11 maks. skaalaus

26-61 Liitin X42/11 min. skaalaus

26-63 Liitin X42/11, väylän valvonta

26-64 Liitin X42/11, aikakatkaisun esiasetus

27-** Kaskadiohjausoptio

27-0* Ohjaus ja tila

27-01 Pumpun tila

27-02 Manual Pump Control

27-03 Nykyiset käyntitunnit

27-04 Pumpun koko käyttöiän tunnit

27-1* Konguraatio-

27-10 Kaskadiohjaus

27-11 Taajuusmuuttajia

27-14 Pumpun kapasiteetti

27-12 Pumppujen määrä

27-16 Käyntiajan tasapainottaminen

27-17 Moottorin käynnistimet

23-67 Nollaa ajastettu bin-data

23-8* Tuottolaskuri

22-42 Heräämisnopeus [RPM]

22-43 Herätysnopeus [Hz]

23-80 Tehon viitekerroin

22-44 Heräämisohjearvo / tak.kytk.ero

23-81 Energian hinta

22-45 Asetuspisteen lisäjännite

23-82 Sijoitus-

23-83 Energiansäästö

22-46 Lisäjännitteen maksimikesto

22-5* Käyrän loppu

25-05 Kiinteä pääpumppu

24-** Sovellus toiminnot 2

22-51 End of Curve Delay

24-1* Taajuusmuuttajan ohitus

24-10 Taajuusmuuttajan ohitus

22-6* Broken Belt Detection

22-60 Broken Belt Function

24-11 Taajuusmuuttajan ohituksen viiveaika

25-** Kaskadiohjaus

22-62 Hihnakatkosviive

22-61 Hihnakatkosmomentti

25-0* Järj. asetukset

25-00 Kaskadiohjaus

22-75 Lyhyen jakson suojaus

22-7* Lyhyen jakson suojaus

23-84 Kustannussäästö

22-50 Käyrän loppumistoiminto

25-06 Pumppujen määrä

25-04 Pumppujen kierrätys

25-02 Moottorin käynnistys

22-78 Minimikäyntiajan ohitus

22-76 Käynnistysväli

22-77 Minimum Run Time

25-2* Kytkentäalueen asetukset

22-79 Minimikäyntiajan ohitusarvo

22-8* Virtauksen kompensointi

25-21 Ohita kytkentäalue

25-20 Päällekytkentäalue

22-81 Kulma-lineaarikäyrän arviointi

22-80 Virtauksen kompensointi

25-22 Kiinteänopeuksinen kytkentäalue

22-82 Työpistelaskenta

25-26 Kytke irti jos ei virtausta

25-23 SBW-kytkentäviive

25-24 SBW-irtikytkentäviive

22-87 Paine virt.katkosnopeudella

22-86 Nopeus suunnitt.pisteessä [Hz]

22-85 Nopeus suunnitt.pisteessä [RPM]

22-83 Nopeus virtauskatk. [RPM]

22-84 Nopeus virtauskatk. [Hz]

25-4* Kytkentäasetukset

22-88 Paine nimellisnopeudella

22-89 Virtaus suunn.pisteessä

22-90 Virtaus nimellisnop.

23-** Aikaan perustuvat toiminnot

25-40 Rampinlaskuviive

25-41 Rampinnousuviive

23-0* Ajastetut toimet

23-00 Käynnistysaika

25-43 Irtikytkentäkynnys

25-44 Kytkentänopeus [RPM]

25-42 Kytkentäkynnys

23-01 PÄÄLLE-toiminto

23-02 Pysäytysaika

23-03 POIS-toiminto

25-45 Kytkentänopeus [Hz]

25-46 Irtikytkentänopeus [RPM]

23-04 Esiintyminen

23-1* Kunnossapito

25-49 Kytkentäperiaate

25-47 Irtikytkentänopeus [Hz]

23-10 Kunnossapitokohta

23-11 Kunnossapitotoiminto

25-5* Vuorotteluasetukset

25-50 Pääpumpun vuorottelu

23-12 Kunnossapitoaikaperusta

23-13 Huoltoväli

25-51 Vuorottelutapahtuma

25-52 Vuorotteluväli

23-14 Huoltopäivä ja -aika

23-1* Huoltonollaus

25-53 Vuorottelun ajastusarvo

23-15 Nollaa kunn.p. sana

25-54 Ennalta asetettu vuorotteluaika

23-16 Kunnossapitoteksti

25-30 Irtikytkentätoiminnon aika

25-27 Kytkentätoiminto

25-28 Kytkentätoiminnon aika

25-25 OBW-aika

25-55 Vuorottelu jos kuorma < 50 %

23-5* Energialoki

25-56 Kytkentätila vuoroteltaessa

25-58 Seuraavan pumpun käyttöviive

23-51 Jakson alku

23-50 Energialokin tarkkuus

25-59 Verkkovirran käyttöviive

25-8* Status

23-53 Energialoki

23-54 Nollaa energialoki

25-82 Pääpumppu

25-83 Releen tila

25-80 Kaskaditila

25-81 Pumpun tila

23-62 Ajastettu bin-data

23-6* Trendit

23-60 Trendimuuttuja

23-61 Jatkuva bin-data

25-84 Pumpun käynnistysaika

23-63 Ajastettu jakson alku

25-86 Nollaa relelaskurit

25-85 Releen käynnistysaika

23-65 Pienin bin-arvo

23-64 Ajastettu jakson loppu

25-9* Huolto

23-66 Nollaa jatkuva bin-data

25-29 Irtikytkentätoiminto

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 83

Liite

VLT® AQUA Drive FC 202

99

31-** Ohitusoptio

31-00 Ohitustila

31-01 Ohituksen käynnistysviive

31-02 Ohituksen laukaisuviive

31-19 Etäohituksen aktivointi

31-03 Testitilan aktivoiminen

31-10 Ohitustilasana

31-11 Ohituskäyntitunnit

35-** Anturitulo-optio

35-0* Lämpöt. tulon käyttöt.

35-05 Liitin X48/10 tulotyyppi

35-03 Liitin X48/7 tulotyyppi

35-00 Liitin x48/4 lämpöt. yksikkö

35-1* Lämpöt. tulo X48/4

35-04 Liitin X48/10 lämpöt. yksikkö

35-01 Liitin X48/4 tulotyyppi

35-02 Liitin X48/7 lämpöt. yksikkö

35-17 Liitin X48/4 Lämpöt. taaj raja

35-16 Liitin X48/4 Lämpöt. taaj raja

35-15 Liitin X48/4 Lämpöt. näyttö

35-14 Liitin X48/4 suodattimen aikavakio

35-2* Lämpöt. tulo X48/7

35-27 Liitin X48/7 High Temp. taaj raja

35-26 Liitin X48/7 Lämpöt. taaj raja

35-25 Liitin X48/7 Lämpöt. näyttö

35-24 Liitin X48/7 suodattimen aikavakio

35-34 Liitin X48/10 suodattimen aikavakio

35-3* Lämpöt. tulo X48/10

35-36 Liitin X48/10 Lämpöt. taaj raja

35-37 Liitin X48/10 Lämpöt. taaj raja

35-35 Liitin X48/10 Lämpöt. näyttö

35-4* Analogiatulo X48/2

35-42 Liitin X48/2 alivirta

35-43 Liitin X48/2 ylivirta

35-47 Liitin X48/2 elävä nolla

35-45 Liitin X48/2 suuri ohje-/tak.k. Arvo

35-46 Liitin X48/2 suodattimen aikavakio

35-44 Liitin X48/2 pieni ohje-/takaisink. Arvo

43-** Yksikön lukemat

43-0* Komponentin tila

43-00 Komponentin lämpötila

43-01 Auxiliary Temp.

43-1* Tehokortin tila

43-10 HS Temp. ph.U

43-11 HS Temp. ph.V

43-12 HS Temp. ph.W

43-14 PC puhaltimen B nopeus

43-13 PC puhaltimen A nopeus

43-15 PC puhaltimen C nopeus

43-2* Fan Pow.Card Status

43-21 FPC puhaltimen B nopeus

43-20 FPC puhaltimen A nopeus

43-23 FPC puhaltimen D nopeus

43-22 FPC puhaltimen C nopeus

43-25 FPC puhaltimen F nopeus

43-24 FPC puhaltimen E nopeus

35-06 Lämpötila-anturin hälytystoiminto

84 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Hakemisto Käyttöopas

Hakemisto

A

AC

Vaihtovirran aallonmuoto............................................................... 8

Vaihtovirtatulo.............................................................................. 8, 18

Verkon vaihtovirta....................................................................... 8, 18

Alustus...................................................................................................... 26

AMA

AMA......................................................................................... 35, 39, 43

Automaattinen moottorin sovitus............................................. 29

Analogialähtö.................................................................................. 19, 67

Analoginen nopeuden ohjearvo..................................................... 32

Analoginen signaali............................................................................. 38

Apulaitteet.............................................................................................. 22

Asennus

Asennus........................................................................................ 20, 21

Asennusympäristö........................................................................... 11

Tarkistuslista....................................................................................... 22

Asennus............................................................................................. 12, 22

Asetukset................................................................................................. 30

Asetuspiste.............................................................................................. 37

ASM............................................................................................................ 27

Auto on................................................................................ 25, 30, 35, 37

Automaattinen energian optimointi............................................. 29

Automaattinollaus............................................................................... 23

Avoin piiri................................................................................................ 21

C

Cos φ.................................................................................................. 65, 68

D

Danfoss FC............................................................................................... 21

DC-välipiiri............................................................................................... 38

Digitaalilähtö.......................................................................................... 68

E

EMC-direktiivin mukainen asennus............................................... 13

EMC-häiriöt............................................................................................. 17

Erotuskytkin............................................................................................ 23

Etäkomennot............................................................................................ 4

H

Häiriöiden erotus.................................................................................. 22

Hälytykset................................................................................................ 37

Hälytysloki............................................................................................... 24

Hand on............................................................................................. 25, 35

Harmonia

Harmonia............................................................................................... 8

Hidastusaika........................................................................................... 47

Huolto....................................................................................................... 35

Hyötysuhde..................................................................................... 64, 66

Hyppyjohdin........................................................................................... 20

Hyväksyntä................................................................................................ 8

I

IEC 61800-3............................................................................................. 18

Ilmavälivaatimukset............................................................................. 11

Isku............................................................................................................. 11

J

Jäähdytyksen ilmaväli......................................................................... 22

Jäähdytys.......................................................................................... 11, 64

Jännitetaso.............................................................................................. 67

Jännitteen epätasapaino................................................................... 38

Järjestelmän takaisinkytkentä............................................................ 4

Jarrutus.............................................................................................. 36, 40

Johdin....................................................................................................... 22

Johdinkoko...................................................................................... 13, 17

Johdonsuojakatkaisin.................................................... 22, 70, 71, 72

Johdotus

Kytkentäkaavio................................................................................. 15

Ohjauskaapelit.................................................................................. 20

Termistorin ohjauskaapelit........................................................... 18

K

Kaapeli

Kaapelin vetäminen........................................................................ 22

Moottorikaapeli.................................................................. 13, 17, 64

Moottorikaapelin pituus................................................................ 66

Tekniset tiedot.................................................................................. 66

Katkaisin................................................................................................... 21

Käynnistys............................................................................................... 26

Käynti-/pysäytyskäsky........................................................................ 33

Käyntikomento...................................................................................... 30

Käyntilupa........................................................................................ 33, 36

Käyttötarkoitus........................................................................................ 4

Kelluva delta........................................................................................... 18

Kiihdytysaika.......................................................................................... 46

Kosteus..................................................................................................... 66

Kuittaus................................................................. 23, 25, 26, 37, 39, 44

Kunnossapito......................................................................................... 35

Kuorman jako...... 9, 49, 50, 51, 52, 54, 55, 56, 57, 58, 59, 60, 61,

62, 63, 64

Kytkentätaajuus.................................................................................... 37

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 85

Hakemisto

VLT® AQUA Drive FC 202

L

Lähtötehokytkennät............................................................................ 22

Lämpösuojaus.......................................................................................... 8

Laukaisu

Laukaisu........................................................................................ 34, 37

Laukaisun lukitus............................................................................. 37

Laukaisutaso........................................................................ 70, 71, 72

LCP............................................................................................................. 23

Liitin

Lähtöliitin............................................................................................ 23

53........................................................................................................... 21

54........................................................................................................... 21

Liittimien kiristysmomentit.......................................................... 69

Lisälaite....................................................................................... 18, 20, 23

Lisäresurssit............................................................................................... 4

Lukitus...................................................................................................... 33

Lyhenne................................................................................................... 79

M

Maadoitettu delta................................................................................. 18

Maadoitus........................................................................... 17, 18, 22, 23

Maadoituskytkentä.............................................................................. 22

Maajohto................................................................................................. 13

Main menu.............................................................................................. 24

Manuaalinen alustus........................................................................... 26

MCT 10............................................................................................... 19, 23

Menu-painike.................................................................................. 23, 24

Merkintätapa.......................................................................................... 79

Mitat................................................................................................... 77, 78

Modbus RTU........................................................................................... 21

Momentti

Käynnistysmomentti....................................................................... 65

Momentin ominaiskäyrä............................................................... 65

Momenttiraja..................................................................................... 46

Moottori

Lähtöteho (U, V, W).......................................................................... 65

Lähtövirta............................................................................................ 39

Moottorikaapeli......................................................................... 13, 17

Moottorikaapelit....................................................................... 17, 22

Moottorilähtö.................................................................................... 65

Moottorin lämpösuojaus............................................................... 34

Moottorin nopeus............................................................................ 26

Moottorin pyörintä.......................................................................... 30

Moottorin teho................................................................... 13, 24, 43

Moottorin termistori....................................................................... 34

Moottorin tila....................................................................................... 4

Moottorin virta............................................................... 8, 24, 29, 43

Moottoritiedot...................................................... 27, 30, 39, 43, 46

Tahaton moottorin pyöriminen.................................................. 10

Termistori............................................................................................ 34

N

Navigointipainike............................................................ 23, 24, 26, 35

Nopeuden ohjearvo............................................................................ 35

Nostaminen............................................................................................ 12

Nukahdustila.......................................................................................... 37

O

Ohjaus

Johdotus.............................................................................................. 13

Ohjauskaapelit.................................................................... 17, 20, 22

Ohjausliitin.................................................................... 25, 27, 35, 37

Ohjausominaisuudet...................................................................... 69

Ohjaussignaali................................................................................... 35

Paikallisohjaus..................................................................... 23, 25, 35

Ohjauskortti

Ohjauskortin toiminta.................................................................... 69

Ohjauskortti....................................................................................... 38

Ohjauskortti, 10 V:n tasavirtalähde........................................... 69

Ohjauskortti, 24 V:n tasavirtaulostulo...................................... 68

Ohjauskortti, RS485-sarjaliikenne.............................................. 66

USB-sarjaliikenne............................................................................. 69

Ohjelmointi................................................................. 20, 23, 24, 25, 38

Oikosulku................................................................................................. 40

Oletusasetukset..................................................................................... 25

P

Paikallisohjauspaneeli......................................................................... 23

Paino................................................................................................... 77, 78

Parametrivalikon rakenne................................................................. 80

Pätevä henkilöstö.................................................................................... 9

PELV............................................................................... 34, 66, 67, 68, 69

Perusaallon tehokerroin..................................................................... 65

PM-moottori........................................................................................... 27

Potentiaalin tasaus............................................................................... 14

Potentiometri......................................................................................... 32

Purkausaika............................................................................................... 9

Pursketransientti................................................................................... 14

Q

Quick menu............................................................................................ 24

R

Räjäytyskuva......................................................................................... 6, 7

Rajoitus..................................................................................................... 66

Reference

Etäohjearvo........................................................................................ 36

Nopeuden ohjearvo.......................................................... 21, 30, 32

Reference................................................................ 24, 31, 35, 36, 37

86 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. MG20MD20

Hakemisto Käyttöopas

Rele

Rele........................................................................................................ 20

1.............................................................................................................. 68

2.............................................................................................................. 68

Relelähtö............................................................................................. 68

RFI-suodatin........................................................................................... 18

RMS-virta.................................................................................................... 8

RS485........................................................................................................ 34

S

Safe Torque O...................................................................................... 21

Sarjaliikenne

RS485.................................................................................................... 21

Sarjaliikenne............................................. 19, 20, 21, 25, 35, 36, 37

Sarjaliikenne........................................................................................... 37

Sertiointi.................................................................................................. 8

SmartStart............................................................................................... 26

STO............................................................................................................. 21

katso myös Safe Torque O

Sulake.................................. 13, 22, 41, 45, 70, 71, 72, 73, 74, 75, 76

Suljettu piiri............................................................................................ 21

Suojattu kaapeli............................................................................. 17, 22

Suuri korkeus.......................................................................................... 66

Suurjännite......................................................................................... 9, 23

Symboli.................................................................................................... 79

SynRM....................................................................................................... 28

Syöttöjännite..................................................................... 18, 19, 23, 41

T

Tahaton käynnistys.......................................................................... 9, 35

Takaisinkytkentä................................................ 21, 22, 31, 36, 42, 44

Tärinä......................................................................................................... 11

Taustalevy................................................................................................ 12

Teho

Syöttöteho................................................................................... 23, 45

Tehokerroin.................................................................................... 8, 22

Virtakytkentä..................................................................................... 13

Tehokerroin............................................................................................. 65

Tekniset tiedot....................................................................................... 21

Termistori.......................................................................................... 18, 39

Tietoliikenneoptio................................................................................ 41

Tilanäyttö................................................................................................. 35

Todellinen tehokerroin....................................................................... 65

Toimintapainike.................................................................................... 23

Toimitetut tuotteet.............................................................................. 11

Transienttisuojaus................................................................................... 8

Tulo

Analogiatulo...................................................................................... 38

Analoginen tulo......................................................................... 19, 67

Digitaalitulo............................................................ 19, 20, 37, 39, 67

Pulssitulo............................................................................................. 68

Syöttöjännite..................................................................................... 23

Syöttöteho......................................................... 8, 13, 17, 18, 22, 37

Tuloliitin.......................................................................... 18, 21, 23, 38

Tulon erotus....................................................................................... 18

Tulosignaali........................................................................................ 21

Tulotehokytkennät.......................................................................... 22

Turvallisuus............................................................................................. 10

Tuulimyllyilmiö...................................................................................... 10

Tyyppikilpi............................................................................................... 11

U

Ulkoinen komento........................................................................... 8, 37

Ulkoinen lukitus.................................................................................... 33

Ulkoisen hälytyksen resetointi......................................................... 33

Ulkoiset ohjaimet.................................................................................... 4

UL-vaatimusten mukaisuus.............................................................. 73

V

Vaihehäviö............................................................................................... 38

Valikon rakenne..................................................................................... 24

Varastointi........................................................................................ 11, 66

Varoitukset.............................................................................................. 37

Verkkovirta

Transientti............................................................................................. 8

Verkkojännite............................................................................. 24, 36

Vianmääritys........................................................................................... 47

Vikaloki..................................................................................................... 24

Virta

Lähtövirta............................................................................................ 36

Nimellisvirta....................................................................................... 39

Syöttövirta.......................................................................................... 18

Tasavirta................................................................................... 8, 13, 36

Virta-alue............................................................................................. 67

Virtaraja............................................................................................... 46

Virtatila................................................................................................. 67

Vuotovirta......................................................................................... 10, 13

VVC+.......................................................................................................... 27

Y

Ylijännite............................................................................. 36, 47, 65, 68

Ylikuormitus

Normaali ylikuormitus...................................................... 48, 53, 65

Suuri ylikuormitus..................................................................... 64, 65

Ylimomentti....................................................................................... 65

Ylivirtasuojaus........................................................................................ 13

Ympäristö................................................................................................ 66

Ympäristön olosuhteet....................................................................... 66

MG20MD20 Danfoss A/S © 10/2016 Kaikki oikeudet pidätetään. 87

Danfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös
jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss-logo
ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään.

Danfoss A/S
Ulsnaes 1
DK-6300 Graasten
vlt-drives.danfoss.com

130R0336 MG20MD20 10/2016

*MG20MD20*
