ENGINEERING TOMORROW

Handbok

VLT® AQUA Drive FC 202

110–400 kW, kapslingsstorlek D1h–D8h

www.danfoss.se/vlt

Innehåll Handbok

Innehåll

1 Inledning

1.1 Syftet med handboken

1.2 Ytterligare dokumentation

1.3 Handboks- och programversion

1.4 Godkännanden och certieringar

1.5 Kassering

2 Säkerhet

2.1 Säkerhetssymboler

2.2 Behörig personal

2.3 Säkerhetsåtgärder

3 Produktöversikt

3.1 Avsett användningsområde

3.2 Märkeekter, vikt och mått

3.3 D1h-frekvensomriktarens insida

3.4 D2h-frekvensomriktarens insida

3.5 Styrhyllplan

3.6 Utökade tillvalsskåp

3.7 Lokal manöverpanel (LCP)

3.8 LCP-menyer

4 Mekanisk installation

4.1 Levererade artiklar

4.2 Verktyg som behövs

4.3 Lagring

4.4 Driftmiljö

4.5 Installations- och kylningskrav

4.6 Lyft av frekvensomriktaren

4.7 Montering av frekvensomriktaren

5 Elektrisk installation

5.1 Säkerhetsinstruktioner

5.2 EMC-korrekt installation

5.3 Kopplingsschema

5.4 Ansluta till jord

5.5 Ansluta motorn

5.6 Ansluta till växelströmsnätet

5.7 Ansluta regenerativa plintar/lastdelningsplintar

5.8 Plintmått

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 1

Innehåll

VLT® AQUA Drive FC 202

5.9 Styrkablar

6 Checklista inför start

7 Idrifttagning

7.1 Koppla på strömmen

7.2 Programmera frekvensomriktaren

7.3 Testa före systemstart

7.4 Systemstart

7.5 Parameterinställning

8 Exempel på kabeldragning

8.1 Kabeldragningar för automatisk motoranpassning (AMA)

8.2 Kabeldragningar för analog varvtalsreferens

8.3 Kabeldragningar för start/stopp

8.4 Kabeldragningar för extern larmåterställning

8.5 Kabeldragning för varvtalsreferens med manuell potentiometer

8.6 Kabeldragning för öka/minska varvtal

8.7 Kabeldragningar för RS485-nätverksanslutning

8.8 Kabeldragning för motortermistor

8.9 Kabeldragning för en reläkonguration med Smart Logic Control

8.10 Kabeldragning för en dränkbar pump

8.11 Kabeldragning för en kaskadregulator

8.12 Kabeldragning för en fast pump med variabelt varvtal

8.13 Kabeldragning för växling av huvudpump

9 Underhåll, diagnostik och felsökning

9.1 Underhåll och service

9.2 Åtkomstpanel för kylplatta

9.3 Statusmeddelanden

9.4 Varnings- och larmtyper

9.5 Lista över varningar och larm

9.6 Felsökning

10 Specikationer

10.1 Elektriska data

10.2 Nätförsörjning

10.3 Motoreekt och momentdata

10.4 Omgivande miljöförhållanden

10.5 Kabelspecikationer

10.6 Styringång/-utgång och styrdata

10.7 Säkringar och maximalbrytare

2 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

107

108

111

Innehåll Handbok

10.8 Åtdragningsmoment för fäste

10.9 Kapslingsstorlekar

11 Bilaga

11.1 Förkortningar och praxis

11.2 Fabriksparameterinställningar, internationellt/Nordamerika

11.3 Menystruktur för parametrar

Index

113

114

149

150

156

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 3

Inledning

VLT® AQUA Drive FC 202

1 Inledning

1.1 Syftet med handboken

Drifthandboken innehåller information för säker installation och idrifttagning av VLT®-frekvensomriktare.

Handboken är endast avsedd att användas av behörig personal. Läs och följ den här handboken för att använda enheten på ett säkert och professionellt sätt. Lägg särskild vikt vid säkerhetsinstruktionerna och de allmänna varningarna. Förvara alltid handboken i närheten av frekvensomriktaren.

VLT® är ett registrerat varumärke.

1.2 Ytterligare dokumentation

Det nns ytterligare resurser med information om avancerade funktioner och hur du programmerar enheten.

Programmeringshandboken innehåller detaljerad

•

information om hur du arbetar med parametrarna, samt en mängd tillämpningsexempel.

Design Guide innehåller detaljerad information om

•

egenskaper och funktionalitet vid utformning av motorstyrningssystem.

Instruktioner för drift med tillvalsutrustning.

•

Ytterligare dokumentation och handböcker tillgängliga hos Danfoss. På drives.danfoss.com/knowledge- center/technical-documentation/ nns en förteckning över handböcker/dokumentation.

Handboks- och programversion

1.3

Den här handboken granskas och uppdateras regelbundet. Alla förslag på förbättringar tas tacksamt emot. Tabell 1.1 visar dokumentversionen och motsvarande programversion.

nns

Godkännanden och certieringar

1.4

Tabell 1.2 Godkännanden och

Fler godkännanden och certieringar nns tillgängliga. Kontakta närmaste Danfoss-kontor/-partner. Frekvensomriktare med spänning 525–690 V är enbart UL-certierade för 525–600 V.

Frekvensomriktaren uppfyller kraven i UL 61800-5-1. Mer information nns i avsnittet Termiskt motorskydd i Design Guide för den specika produkten.

certieringar

OBS!

UTFREKVENS, GRÄNS

På grund av exportregler är frekvensomriktarens utfrekvens begränsad till 590 Hz. För krav som överskrider 590 Hz kontaktar du Danfoss.

1.4.1 Uppfyller ADN

Mer information om överensstämmelse med den europeiska överenskommelsen transport av farligt gods på inre vattenvägar (ADN) nns i Installation i enlighet med ADN i Design Guide.

Kassering

1.5

Utrustning som innehåller elektriska komponenter får inte hanteras på samma sätt som hushållsavfall. Sortera utrustningen separat i enlighet med gällande lokal lagstiftning.

Handboksversion Anmärkningar Programversion

MG21A5xx Ersätter MG21A4xx 3.23

Tabell 1.1 Handboks- och programversion

4 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Säkerhet Handbok

2 Säkerhet

2.1 Säkerhetssymboler

Följande symboler används i denna handbok:

VARNING

Indikerar en potentiellt farlig situation som kan leda till dödsfall eller allvarliga personskador.

FÖRSIKTIGT

Indikerar en potentiellt farlig situation som kan leda till mindre eller måttliga personskador. Symbolen kan även användas för att uppmärksamma farligt handhavande.

OBS!

Indikerar viktig information, inklusive situationer som kan leda till skador på utrustning eller egendom.

2.2 Behörig personal

Korrekt och säker transport, lagring, installation, drift och underhåll krävs för problemfri och säker drift av frekvensomriktaren. Endast behörig personal får installera och använda denna utrustning. Endast behörig personal får utföra underhållsarbete och reparera denna utrustning.

Behörig personal med behörighet att installera, driftsätta och underhålla utrustning, system och kretsar i enlighet med gällande lagar och bestämmelser. Personalen måste dessutom vara införstådd med de instruktioner och säkerhetsåtgärder som beskrivs i den här handboken.

Behörig personal är utbildad av Danfoss för att utföra underhållsarbete på Danfoss-produkter.

Säkerhetsåtgärder

2.3

denieras som utbildade medarbetare

VARNING

HÖG SPÄNNING

Frekvensomriktare innehåller hög spänning när de är anslutna till växelströmsnät, DC-försörjning, lastdelning eller permanentmotorer. Om installation, idrifttagning och underhåll av frekvensomriktaren inte utförs av behörig personal kan det leda till dödsfall eller allvarliga personskador.

Endast behörig personal får installera, driftsätta

•

och utföra underhåll på frekvensomriktaren.

VARNING

OAVSIKTLIG START

När frekvensomriktaren är ansluten till växelströmsnät, DC-försörjning eller lastdelningkan motorn starta när som helst. Oavsiktlig start vid programmering, underhåll eller reparationsarbete kan leda till dödsfall, allvarliga personskador eller materiella skador. Motorn kan starta med hjälp av en extern brytare, ett seriellt fältbusskommando, en ingångsreferenssignal från LCP:n eller LOP, via ärrstyrning med MCT 10 Set-up Software eller efter ett uppklarat feltillstånd.

Så här förhindrar du oavsiktlig motorstart:

Tryck på [O/Reset] på LCP:n innan du

•

programmerar parametrar.

Koppla bort frekvensomriktaren från nätet.

•

Frekvensomriktaren, motorn och all annan

•

elektrisk utrustning måste vara driftklara när frekvensomriktaren ansluts till växelströmsnätet, DC-försörjningen eller lastdelningen.

VARNING

URLADDNINGSTID

Frekvensomriktaren har DC-busskondensatorer som kan behålla sin spänning även när frekvensomriktaren inte matas med spänning. Hög spänning kan nnas kvar även om varningslamporna är släckta. Om du inte väntar den angivna tiden efter att strömmen bryts innan underhållseller reparationsarbete utförs, kan det leda till dödsfall eller allvarliga personskador.

Stanna motorn.

•

Koppla från växelströmsnät och externa DC-

•

bussförsörjningar, inklusive reservbatterier, UPS och DC-bussanslutningar till andra frekvensomriktare.

Koppla från eller lås PM-motorn.

•

Vänta tills kondensatorerna laddats ur. Minsta

•

väntetid är 20 minuter.

Innan underhålls- eller reparationsarbete utförs

•

ska ett lämpligt verktyg för att mäta spänning användas för att säkerställa att kondensatorerna är helt urladdade.

2 2

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 5

Säkerhet

VLT® AQUA Drive FC 202

VARNING

VARNING FÖR LÄCKSTRÖM

Läckström överstiger 3,5 mA. Om jordningen av frekvensomriktaren inte genomförs korrekt kan det leda till dödsfall eller allvarliga personskador.

En behörig elinstallatör måste säkerställa att

•

utrustningen är korrekt jordad.

VARNING

FARLIG UTRUSTNING

Kontakt med roterande axlar och elektrisk utrustning kan leda till dödsfall eller allvarliga personskador.

Säkerställ att endast utbildad och behörig

•

personal utför installation, driftsättning och underhåll på frekvensomriktaren.

Kontrollera att elektriskt arbete följer gällande

•

nationella och lokala elsäkerhetsföreskrifter.

Följ procedurerna i denna handbok.

•

VARNING

FÖRSIKTIGT

HETA YTOR

Frekvensomriktaren innehåller metallkomponenter som förblir heta även efter att frekvensomriktaren har stängts av. Om symbolen för höga temperaturer på frekvensomriktaren (gul triangel) inte iakttas kan det leda till allvarliga brännskador.

Var uppmärksam på att invändiga komponenter,

•

som samlingsskenor, kan vara mycket heta även efter att frekvensomriktaren har stängts av.

Utvändiga ytor som är markerade med

•

symbolen för höga temperaturer (gul triangel) är heta medan frekvensomriktaren används och direkt efter att den har stängts av.

OBS!

SÄKERHETSTILLVAL – NÄTSKYDD

Ett nätskyddstillval är tillgängligt för kapslingar med skyddsklassiceringen IP21/IP54 (typ 1/typ 12). Nätskyddet är en skiva som monteras inuti kapslingen för att skydda mot oavsiktlig beröring av strömplintarna, i enlighet med BGV A2, VBG 4.

OAVSIKTLIG MOTORROTATION ROTERANDE DELAR

Oavsiktlig rotation av permanentmagnetmotorer skapar spänning och kan ladda enheten, vilket kan leda till dödsfall, allvarliga personskador eller materiella skador.

Säkerställ att permanentmagnetmotorer

•

blockeras för att förhindra oavsiktlig rotation.

VARNING

RISK FÖR INTERNT FEL

Under vissa omständigheter kan ett internt fel leda till att en komponent exploderar. Om kapslingen inte är stängd och ordentligt säkrad kan det leda till dödsfall eller allvarliga personskador.

Använd inte frekvensomriktaren om luckan är

•

öppen eller en panel är borttagen.

Säkerställ att kapslingen är ordentligt stängd

•

och säkrad under drift.

6 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Produktöversikt Handbok

3 Produktöversikt

3.1 Avsett användningsområde

Frekvensomriktaren är en elektrisk motorregulator som omvandlar ingående växelström till en uteekt med variabel växelströmsvågform. Motorvarvtal eller moment styrs genom att uteektens frekvens och spänning regleras. Frekvensomriktaren är utformad för att:

reglera motorvarvtalet som svar på systemåterkoppling eller ärrkommandon från externa regulatorer

•

övervaka system- och motorstatus

•

ge överbelastningsskydd för motorn.

•

Frekvensomriktaren är utformad för att användas i industri- och företagsmiljöer i enlighet med lokala lagar och normer. Beroende på kongurationen kan frekvensomriktaren användas i fristående tillämpningar eller utgöra en del av en större system eller anläggningar.

OBS!

I en bostadsmiljö kan produkten orsaka radiostörningar och lämpliga åtgärder för att minska störningarna kan behöva vidtas.

Förutsebar felaktig användning

Använd inte frekvensomriktaren i tillämpningar som inte motsvarar angivna driftförhållanden och -miljöer. Kontrollera att villkoren i kapitel 10 Specikationer är uppfyllda.

3.2 Märkeekter, vikt och mått

Kapslingsstorlekar och märkeekter för frekvensomriktarna nns i Tabell 3.1. Mer information om mått nns i kapitel 10.9 Kapslingsstorlekar.

3 3

Kapslingsstorlek D1h D2h D3h D4h D3h D4h

55–75 kW

(200–240 V)

Nominell eekt [kW]

IP NEMA Fraktmått [mm (tum)]

Frekvensomriktarens mått [mm (tum)]

Maxvikt [kg (lb)] 98 (216) 164 (362) 98 (216) 164 (362) 108 (238) 179 (395)

Tabell 3.1 Märkeekter, vikt och mått, kapslingsstorlek D1h–D4h

1) Tillval för regenerativa plintar, lastdelningsplintar och bromsplintar är inte tillgängliga för 200–240 V frekvensomriktare.

Höjd 587 (23) 587 (23) 587 (23) 587 (23) 587 (23) 587 (23) Bredd 997 (39) 1170 (46) 997 (39) 1170 (46) 1230 (48) 1430 (56) Djup 460 (18) 535 (21) 460 (18) 535 (21) 460 (18) 535 (21) Höjd 893 (35) 1099 (43) 909 (36) 1122 (44) 1004 (40) 1268 (50) Bredd 325 (13) 420 (17) 250 (10) 350 (14) 250 (10) 350 (14) Djup 378 (15) 378 (15) 375 (15) 375 (15) 375 (15) 375 (15)

110–160 kW (380–480 V)

75–160 kW

(525–690 V)

21/54

Typ 1/12

90–160 kW (200–240 V) 200–315 kW (380–480 V) 200–400 kW (525–690 V)

21/54

Typ 1/12

55–75 kW (200–240 V) 110–160 kW (380–480 V)

75–160 kW

(525–690 V)

Chassi

90–160 kW

(200–240 V)200–

315 kW

(380–480 V) 200–400 kW (525–690 V)

Chassi

Med regenerativa plintar eller

lastdelningsplintar

Chassi

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 7

Produktöversikt

Kapslingsstorlek D5h D6h D7h D8h

Nominell eekt [kW]

NEMA Fraktmått [mm (tum)] Höjd 1805 (71) 1805 (71) 2490 (98) 2490 (98)

Bredd 510 (20) 510 (20) 585 (23) 585 (23) Djup 635 (25) 635 (25) 640 (25) 640 (25)

Frekvensomriktarens mått [mm (tum)]

Maxvikt [kg (lb)] 449 (990) 449 (990) 530 (1168) 530 (1168)

Tabell 3.2 Märkeekter, vikt och mått, kapslingsstorlek D5h–D8h

Höjd 1324 (52) 1665 (66) 1978 (78) 2284 (90) Bredd 325 (13) 325 (13) 420 (17) 420 (17) Djup 381 (15) 381 (15) 386 (15) 406 (16)

VLT® AQUA Drive FC 202

110–160 kW

(380–480 V)

75–160 kW

(525–690 V)

21/54

Typ 1/12

110–160 kW (380–480 V)

75–160 kW

(525–690 V)

21/54

Typ 1/12

200–315 kW (380–480 V) 200–400 kW (525–690 V)

21/54

Typ 1/12

200–315 kW (380–480 V) 200–400 kW (525–690 V)

21/54

Typ 1/12

8 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

e30bg269.10

Produktöversikt Handbok

3.3 D1h-frekvensomriktarens insida

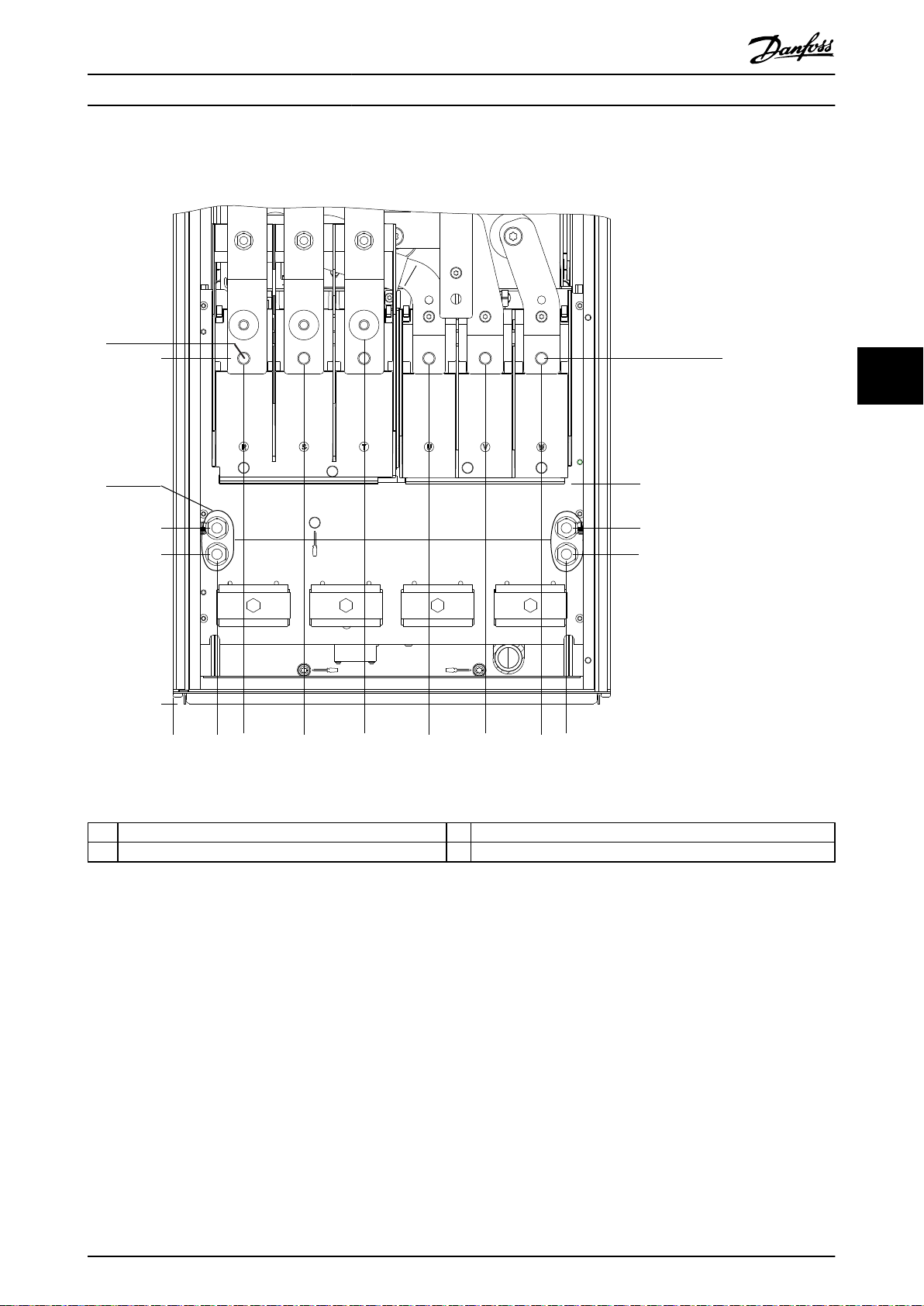

Bild 3.1 visar D1h-komponenter som är relevanta för installation och idrifttagning. D1h-frekvensomriktarens insida liknar D3h/D5h/D6h-frekvensomriktarna. Frekvensomriktare med kontaktoralternativet har en anslutningsplint för kontaktor (TB6). Information om placering av TB6 nns i kapitel 5.8 Plintmått.

3 3

1 LCP (lokal manöverpanel) 6 Monteringshål 2 Styrplintar 7 Relä 1 och 2 3 Ingångsplintar för nätspänning 91 (L1), 92 (L2), 93 (L3) 8 Motorutgångsplintar 96 (U), 97 (V), 98 (W) 4 Jordplintar för IP21/54 (Typ 1/12) 9 Kabelklämmor 5 Lyftögla 10 Jordplintar för IP20 (chassi)

Bild 3.1 D1h-frekvensomriktarens insida (liknar D3h/D5h/D6h)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 9

e30bg271.10

Produktöversikt

VLT® AQUA Drive FC 202

3.4 D2h-frekvensomriktarens insida

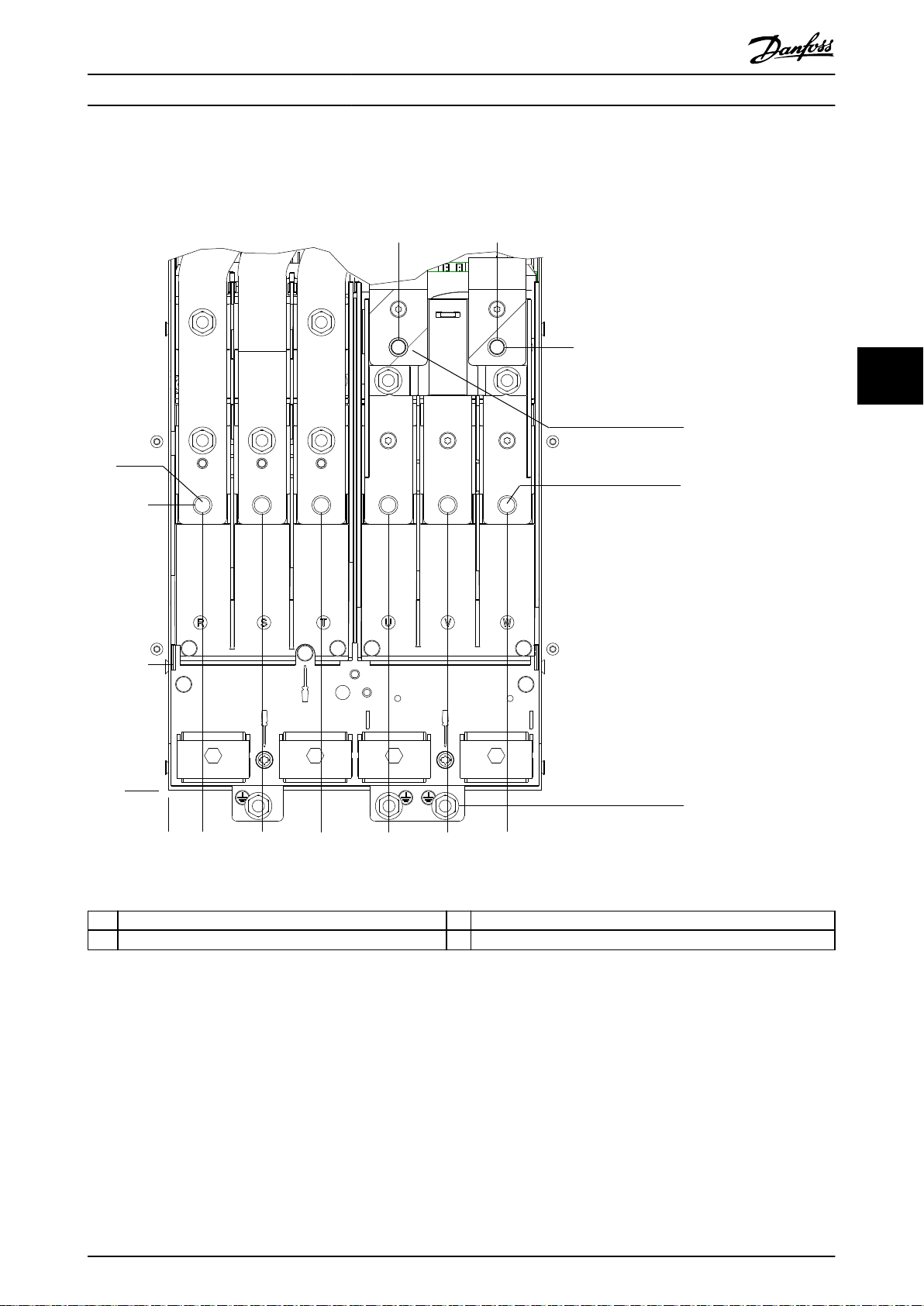

Bild 3.2 visar D2h-komponenter som är relevanta för installation och idrifttagning. D2h-frekvensomriktarens insida liknar D4h/D7h/D8h-frekvensomriktarna. Frekvensomriktare med kontaktoralternativet har en anslutningsplint för kontaktor (TB6). Information om placering av TB6 nns i kapitel 5.8 Plintmått.

1 Fältbusstopp toppingångssats (tillval) 7 Monteringshål 2 LCP (lokal manöverpanel) 8 Relä 1 och 2 3 Styrplintar 9 Anslutningsplint för antikondensationsvärmare (tillval) 4 Ingångsplintar för nätspänning 91 (L1), 92 (L2), 93 (L3) 10 Motorutgångsplintar 96 (U), 97 (V), 98 (W) 5 Kabelklämmor 11 Jordplintar för IP21/54 (Typ 1/12) 6 Lyftögla 12 Jordplintar för IP20 (chassi)

Bild 3.2 D2h-frekvensomriktarens insida (liknar D4h/D7h/D8h)

10 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

e30bg270.10

Produktöversikt Handbok

3.5 Styrhyllplan

Styrhyllplanen har en knappsats, även kallad den lokala manöverpanelen eller LCP:n. Styrhyllplanen har även styrplintar, relä och olika anslutningar.

3 3

1 Lokal manöverpanel (LCP) 7 Monteringshål 2 RS485 avslutningsbrytare 8 LCP-anslutning 3 USB -kontakt 9 Analoga brytare (A53, A54) 4 RS485-fältbusskabelförskruvning 10 Analog I/O -kontakt 5 Digital I/O och 24 V strömförsörjning 11 Relä 1 (01, 02, 03) på eektkortet 6 Lyftöglor 12 Relä 2 (04, 05, 06) på eektkortet

Bild 3.3 Styrhyllplan

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 11

e30bg830.10

Produktöversikt

VLT® AQUA Drive FC 202

3.6 Utökade tillvalsskåp

Om du beställer en frekvensomriktare med något av följande tillval levereras den tillsammans med utökade tillvalsskåp som innehåller tillvalskomponenter.

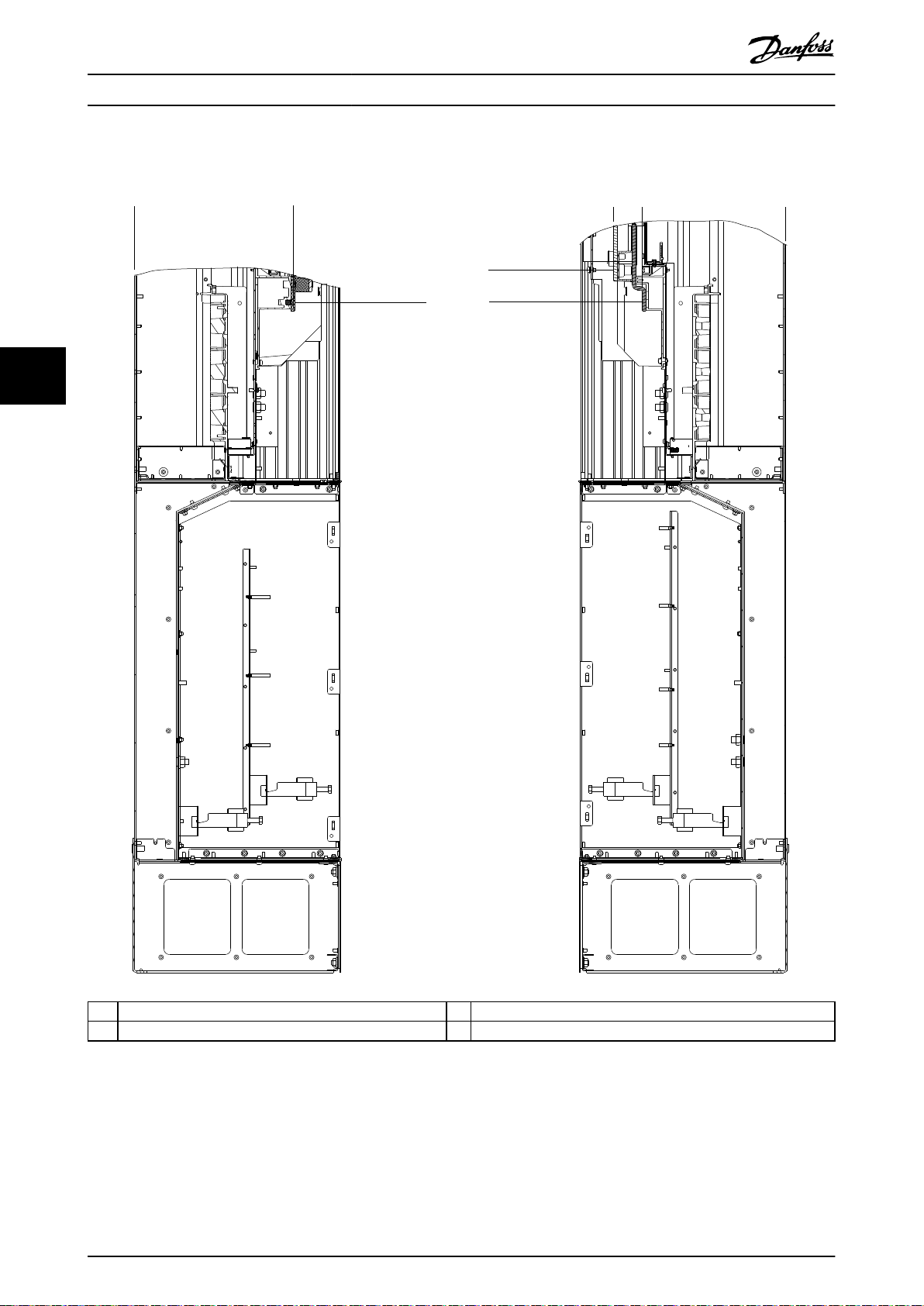

Bild 3.4 visar ett exempel på en frekvensomriktare med ett tillvalsskåp. Tabell 3.3 visar varianterna för frekvensom- riktare med dessa tillval.

Frekvensomriktarmodell

D5h Broms, frånkopplare D6h Kontaktor, kontaktor med frånkopplare,

D7h Broms, frånkopplare, Multiwire-sats D8h Kontaktor, kontaktor med frånkopplare,

Bromschopper

•

Nätströmbrytare

•

Kontaktor

•

Nätströmbrytare med kontaktor

•

Maximalbrytare

•

Regenerativa plintar

•

Lastdelningsplintar

•

Överdimensionerat apparatskåp för lednings-

•

dragning

Multiwire-sats.

•

Möjliga tillval

maximalbrytare

maximalbrytare, Multiwire-sats

Tabell 3.3 Översikt av utökade tillval

D7h och D8h levereras med en 200 mm hög piedestal för golvmontering.

Det nns en säkerhetsspärr på framsidan av tillvalsskåpet. Om frekvensomriktaren har en nätspänningsfrånkopplare eller kretsbrytare, låser säkerhetsspärren luckan när frekvensomriktaren är strömsatt. Innan luckan öppnas ska frånkopplaren eller kretsbrytaren öppnas för att slå från frekvensomriktaren och ta bort skyddet på tillvalsskåpet.

Om frekvensomriktaren levereras tillsammans med en strömbrytare, kontaktor eller maximalbrytare nns det en typkod för utbyte, som inte omfattar tillvalet, på märkskylten. Om frekvensomriktaren byts ut, byts den ut oberoende av tillvalsskåpet.

1 Frekvensomriktarkapsling 2 Utökat tillvalsskåp 3 Piedestal

Bild 3.4 Frekvensomriktare med utökat tillvalsskåp (D7h)

12 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF154.11

Auto

Reset

Hand

Oﬀ

Status

Quick Menu

Main

Alarm

Log

Back

Cancel

Info

Status

1(1)

0.00 A

Oﬀ Remote Stop

0.0 Hz

Alarm

Warn.

0.000

0.000 RPM

0.0000

A1.1

A1.2

A1.3

C4 C5

Produktöversikt Handbok

3.7 Lokal manöverpanel (LCP)

Den lokala manöverpanelen (LCP) består av displayen och knappsatsen på frekvensomriktarens framsida. Termen LCP refererar till den graska LCP:n. En numerisk lokal manöverpanel (NLCP) nns tillgänglig som tillval. NLCP:n fungerar ungefär på samma sätt som LCP:n men det nns skillnader. Information om hur du använder NLCP:n nns i den produktspecika programmeringshandboken.

LCP:n används till följande:

Styra frekvensomriktaren och motorn.

•

Komma åt frekvensomriktarparametrarna och programmera frekvensomriktaren.

•

Visa driftdata, status och varningar.

•

3 3

Bild 3.5 Grask lokal manöverpanel (LCP)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 13

Produktöversikt

VLT® AQUA Drive FC 202

A. Displayområde

Varje displayvisning är kopplad till en parameter. Se Tabell 3.4. Informationen som visas på LCP kan anpassas för specika tillämpningar. Mer information nns i

D. Indikeringslampor

Indikeringslamporna används för att identiera frekvensomriktarens status och för att ge synliga indikationer på varningar eller feltillstånd.

kapitel 3.8.1.2 Q1 Personlig meny.

Hänvisn

HänvisningParameternummer Fabriksinställning

A1.1 0-20 Referens [Enhet] A1.2 0-21 Analog ingång 53 [V] A1.3 0-22 Motorström [A]

A2 0-23 Frekvens [Hz] A3 0-24 Återkoppling [enhet]

Tabell 3.4 LCP-displayområde

B. Menyknappar

IndikatorIndika-

ing

D1 På Grön Aktiveras när frekvensomriktaren

D2 Varn. Gul Aktiveras när varningstillståndet

D3 Larm Röd Aktiveras under ett feltillstånd.

torlampa

Funktion

får ström från nätspänningen eller från en extern 24 Vförsörjning.

är aktivt. Information om felet visas på displayen.

Information om felet visas på displayen.

Menyknapparna används för åtkomst till menyn för parameterinställningar, för att växla mellan visningslägen

Tabell 3.7 LCP-indikeringslampor

vid normal drift och för att visa felloggsdata.

E. Manöverknappar och återställning

Hänvisn ing

B1 Status Visar driftinformation. B2 Quick Menu Ger åtkomst till parametrar med instruk-

B3 Main Menu Ger åtkomst till alla parametrar. Se

B4 Alarm Log Visar en lista över aktuella varningar och

Tabell 3.5 LCP-menyknappar

C. Navigeringsknappar

Navigeringsknapparna används för att ställa in olika funktioner och för att ytta displaymarkören. Via navigeringsknapparna går det också att sköta varvtalsregleringen

Knapp Funktion

tioner för första inställning. Ger även utförlig information om tillämpningssteg. Se kapitel 3.8.1.1 Snabbmenyer.

kapitel 3.8.1.8 Läget Huvudmeny.

de tio senaste larmen.

Manöverknapparna

nns längst ned på den lokala

manöverpanelen.

HänvisningKnapp Funktion

E1 Hand on Startar frekvensomriktaren med lokal

styrning. En extern stoppsignal via styringången eller via seriell kommunikation åsidosätter den lokala styrningen [Hand On].

E2 Av Stoppar motorn men kopplar inte bort

strömmen från frekvensomriktaren.

E3 Reset Återställer frekvensomriktaren manuellt

efter att ett fel har kvitterats.

E4 Auto on Försätter systemet i ärrdriftläge så att

det kan svara på ett externt startkommando från styrplintarna eller via seriell kommunikation.

vid lokal (manuell) styrning. Justera displayens ljusstyrka genom att trycka på [Status] och knapparna [▲]/[▼].

Tabell 3.8 LCP-manöverknappar och återställning

Hänvisn ing

Tabell 3.6 LCP-navigeringsknappar

14 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Knapp Funktion

C1 Back

(Tillbaka)

C2 Cancel

(Avbryt)

C3 Info Visar en denition av den funktion som

C4 OK Ger åtkomst till parametergrupper eller

▲ ▼

Återgår till det föregående steget eller den föregående listan i menystrukturen. Upphäver den senaste ändringen eller det senaste kommandot, såvida displayläget inte har ändrats.

visas.

aktiverar ett tillval. Växlar mellan olika objekt i menyn.

◄ ►

LCP-menyer

3.8

3.8.1.1 Snabbmenyer

Med snabbmenyerna kommer du åt en lista med menyer för att kongurera och styra frekvensomriktaren. Välj snabbmenyerna genom att trycka på [Quick Menu]. Följande avläsning visas på LCP-displayen.

130BF242.10

01 My Personal Menu

02 Quick Setup

05 Changes Made

06 Loggings

0.0% 0.00

Quick Menus

1(1)

07 Water and Pumps

03 Function Setups

04 Smart Start

e30bg272.10

O-** Operation / Display

1-** Load and Motor

2-** Brakes

3-** Reference / Ramps

0 RPM 0.00 A

Main Menu

1(1)

Produktöversikt Handbok

Bild 3.6 Snabbmenyn

3.8.1.2 Q1 Personlig meny

3.8.1.6 Q6 Loggningar

Använd Q6 Loggningar vid felsökning. Välj Loggningar för att få information om avläsning av teckenrad i display. Informationen visas som grafer. Endast parametrar som valts i parameter 0-20 Display Line 1.1 Small till parameter 0-24 Display Line 3 Large kan visas. Det går att lagra upp till 120 prov i minnet som referens till senare.

Q6 Loggningar

Parameter 0-20 Display Line 1.1 Small Referens [Enhet] Parameter 0-21 Display Line 1.2 Small Analog ingång 53 [V ] Parameter 0-22 Display Line 1.3 Small Motorström [A]

Parameter 0-23 Display Line 2 Large Frekvens [Hz] Parameter 0-24 Display Line 3 Large Återkoppling [enhet]

3 3

Personliga meny används för att bestämma vad som visas på displayen. Se kapitel 3.7 Lokal manöverpanel (LCP). Den här menyn även visa upp till 50 förprogrammerade parametrar. De här 50 parametrarna anges manuellt via parameter 0-25 My Personal Menu.

3.8.1.3 Q2 Snabbinstallation

Parametrarna som nns i Q2 Snabbinställning innehåll grundläggande system- och motordata som alltid behövs vid konguration av frekvensomriktaren. Information om inställningsprocedurer nns i kapitel 7.2.3 Ange systeminfor- mation.

3.8.1.4 Q4 Smart konguration

Guiden för Q4 Smart konguration hjälper användaren att ställa in vanliga parameterinställningar som är vana att kongurera en av följande tre tillämpningar:

Mekanisk broms.

•

Transportbana.

•

Pump/äkt.

•

Knappen [Info] kan användas för att visa information för olika alternativ, inställningar och meddelanden.

Tabell 3.9 Loggade parameterexempel

3.8.1.7 Q7 Motorkonguration

Parametrarna som nns i Q7 Motorkonguration innehåll grundläggande och avancerade motordata som alltid behövs vid konguration av frekvensomriktaren. Alternativet innehåller även parametrar för konguration av pulsgivare.

3.8.1.8 Läget Huvudmeny

I läget Huvudmeny visas alla tillgängliga parametergrupper. Välj läget Huvudmeny genom att trycka på kappen [Main Menu]. Följande avläsning visas på LCP-displayen.

Bild 3.7 Huvudmeny

3.8.1.5 Q5 Gjorda ändringar

Välj Q5 Gjorda ändringar för att få information om:

De tio senaste ändringarna.

•

Ändringar som har gjorts efter fabriksinställ-

•

ningen.

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 15

Alla parametrar kan ändras i huvudmenyn. Tillvalskort som du lägger till i enheten aktiverar ytterligare parametrar som hör ihop med respektive tillval.

OUT: 3x0-Vin 0-590Hz 177/160 A

IN: 3x380-480V 50/60Hz 171/154 A

90 kW / 125 HP, High Overload

VLT

T/C: FC-202N110T4E20H2TGC7XXSXXXXAQBXCXXXXD0 P/N: 136G7653 S/N:

123456H123

AQUA Drive www.danfoss.com

e30bg627.10

ASSEMBLED IN USA

Max Tamb. 55° C/131° F w/ Output Current Derating

CHASSIS / IP20 Tamb. 40° C/104° F

SCCR 100 kA at UL Voltage range 380-480 V

Listed 36U0 E70524 IND. CONT. EQ. UL Voltage range 380-480 V

CAUTION - ATTENTION:

Stored charge, wait 20 min. Charge residuelle, attendez 20 min.

See manual for special condition / mains fuse Voir manuel de conditions speciales / fusibles

WARNING - AVERTISSEMENT:

1 2

3 4

Danfoss A/S 6430 Nordborg Denmark

089

OUT: 3x0-Vin 0-590Hz 212/190 A

IN: 3x380-480V 50/60Hz 204/183 A

110kW / 150 HP, Normal Overload

OUT: 3x0-Vin 0-590Hz 315/302 A

IN: 3x380-480V 50/60Hz 304/291 A

160 kW / 250 HP, High Overload

VLT

T/C: FC-202N200T4E5MH2XJC3XXSXXXXAXBXCXXXXDX P/N: 136G7973 S/N:

123456H123

AQUA Drive www.danfoss.com

e30bg628.10

ASSEMBLED IN USA

Max Tamb. 55

° C/131°

F w/ Output Current Derating

Type 12 / IP54 Tamb. 40° C/104° F

SCCR 100 kA at UL Voltage range 380-480 V

Listed 36U0 E70524 IND. CONT. EQ. UL Voltage range 380-480 V

CAUTION - ATTENTION:

Stored charge, wait 20 min. Charge residuelle, attendez 20 min.

See manual for special condition / mains fuse Voir manuel de conditions speciales / fusibles

WARNING - AVERTISSEMENT:

1 2

3 4

Danfoss A/S 6430 Nordborg Denmark

Use the following Typecode to order Drive-only replacement: T/C: FC-202N200T4E5MH2XJC7XXSXXXXAXBXCXXXXDX

OUT: 3x0-Vin 0-590Hz 395/361 A

IN: 3x380-480V 50/60Hz 381/348 A

200 kW / 300 HP, Normal Overload

Mekanisk installation

VLT® AQUA Drive FC 202

4 Mekanisk installation

4.1 Levererade artiklar

Vilka artiklar som levereras kan variera beroende på produktens konguration.

Kontrollera att de levererade artiklarna och

•

informationen på märkskylten överensstämmer med orderbekräftelsen. Bild 4.1 och Bild 4.2 visar exempel på märkskyltar för en D-frekvensomriktare med eller utan ett tillvalsskåp.

Kontrollera om förpackningen och frekvensom-

•

riktaren ser ut att ha skador orsakade av olämplig hantering under transporten. Lämna eventuellt skadeståndskrav till transportören. Spara de skadade delarna för framtida klargörande.

1 Typkod 2 Artikelnummer och serienummer 3 Märkeekt 4 Inspänning, frekvens och ström 5 Utspänning, frekvens och ström 6 Urladdningstid

Bild 4.2 Exempel på märkskylt för frekvensomriktare med tillvalsskåp (D5h-D8h)

OBS!

GARANTIFÖRLUST

Ta inte bort märkskylten från frekvensomriktaren. Om

1 Typkod 2 Artikelnummer och serienummer 3 Märkeekt 4 Inspänning, frekvens och ström 5 Utspänning, frekvens och ström

Bild 4.1 Exempel på märkskylt för enbart frekvensomriktare (D1h–D4h)

16 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

6 Urladdningstid

märkskylten tas bort kan det leda till att garantin upphör att gälla.

4.2 Verktyg som behövs

Mottagning/avlastning

I-balk och krokar som är klassicerade för frekven-

•

somriktarens vikt. Se kapitel 3.2 Märkeekter, vikt

och mått.

Kran eller annan lyftutrustning för att lyfta

•

enheten på plats.

Installation

Borr med 10 mm eller 12 mm borrbits.

•

Måttband

•

Phillips- och spårskruvmejslar av olika storlekar.

•

Hylsnyckel med relevanta hylsor (7–17 mm).

•

Mekanisk installation Handbok

Förlängningar till hylsnyckel

•

Torxmejslar (T25 och T50).

•

Metallplåtstans för skyddsrör och kabelförskruv-

•

ningar.

I-balk och krokar som klarar frekvensomriktarens

•

vikt. Se kapitel 3.2 Märkeekter, vikt och mått.

Kran eller annan lyftutrustning för att lyfta upp

•

frekvensomriktaren på en piedestal och på plats.

4.3 Lagring

Förvara frekvensomriktaren på en torr plats. Låt utrustningen förvaras i sin obrutna förpackning fram till installationen. Mer information om rekommenderad omgivningstemperatur nns i kapitel 10.4 Omgivande miljöförhållanden.

OBS!

EXTREMA OMGIVANDE MILJÖFÖRHÅLLANDEN

Värme eller kyla påverkar enhetens prestanda och livslängd.

Använd inte i miljöer där omgivningstempe-

•

raturen överstiger 55 °C (131 °F).

Frekvensomriktaren kan användas i

•

temperaturer ned till –10 °C (14 °F). Korrekt

drift vid nominell belastning garanteras dock

endast vid 0 °C (32 °F) eller högre.

Extra luftkonditionering av apparatskåpet eller

•

installationsplatsen krävs om gränsen för

omgivningstemperatur överskrids.

4.4.1 Gaser

4 4

Periodisk formering (kondensatorladdning) är inte nödvändigt under förvaring, såvida förvaringen inte överskrider 12 månader.

4.4 Driftmiljö

OBS!

I miljöer med fukt, luftburna partiklar eller frätande gaser måste du kontrollera att utrustningens IP-klass/ märkdata överensstämmer med installationsmiljön. Om kraven på omgivande miljö inte uppfylls kan frekvensomriktarens livslängd förkortas. Kontrollera att kraven för luftfuktighet, temperatur och höjd är uppfyllda.

Spänning [V] Höjdbegränsningar

200–240 För höjder över 3 000 m över havet kontaktar du

Danfoss angående PELV.

380–480 För höjder över 3 000 m över havet kontaktar du

Danfoss angående PELV.

525–690 För höjder över 2 000 m över havet kontaktar du

Danfoss angående PELV.

Tabell 4.1 Installation på höga höjder

Detaljerade specikationer för omgivande miljöförhållanden nns i kapitel 10.4 Omgivande miljöförhållanden.

OBS!

KONDENSATION

Fukten kan kondensera på de elektroniska komponenterna och orsaka kortslutningar. Undvik installation på platser där det förekommer frost. Installera en rumsvärmare (tillval) när frekvensomriktaren är kallare än den omgivande luften. Drift i standby-läge minskar risken för kondensation så länge som eektavgivningen håller kretssystemet fritt från frukt.

Aggressiva gaser, som svavelväte, klorin eller ammoniak, kan skada de elektriska och mekaniska komponenterna. Enheten använder kretskort med godkänd ytbeläggning för att minska de aggressiva gasernas inverkan. specikationer för godkända ytbeläggningar nns i kapitel 10.4 Omgivande miljöförhållanden.

Klassicerings-

4.4.2 Damm

Om frekvensomriktaren installeras i dammiga miljöer måste följande tas i beaktan:

Periodiskt underhåll

När damm samlas på elektroniska komponenter fungerar det som ett isolerande lager. Lagret minskar komponenternas kylningsförmåga, och komponenterna blir varmare. Den förhöjda temperaturen förkortar de elektroniska komponenternas livslängd.

Håll kylplattan och äktarna fria från damm. Mer information om service och underhåll nns i kapitel 9 Underhåll, diagnostik och felsökning.

Kyläktar

Fläktarna skapar ett luftöde för att kyla ned frekvensomriktaren. När äktarna utsätts för dammiga miljöer kan dammet skada äktlagren och orsaka förtida äkthaveri. Damm kan även samlas på äktbladen och orsaka obalans, vilket hindrar äktarna från att kyla enheten ordentligt.

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 17

Mekanisk installation

VLT® AQUA Drive FC 202

4.4.3 Potentiellt explosiva atmosfärer

4.5 Installations- och kylningskrav

OBS!

VARNING

EXPLOSIV ATMOSFÄR

Installera inte frekvensomriktaren i en potentiellt explosiv atmosfär. Installera enhet i ett apparatskåp utanför området. Om denna rekommendation inte följs ökar risken för dödsfall eller allvarliga personskador.

System som används i potentiellt explosiva atmosfär måste uppfylla särskilda krav. EU-direktivet 94/9/EG (ATEX 95) klassicerar driften av elektroniska enheter i potentiellt explosiva atmosfärer.

Klass d innebär att om en gnista uppstår

•

innesluts den i ett skyddat område.

Klass e förhindrar att en gnista uppstår.

•

Motorer med skydd i klass d

Kräver inget godkännande. Särskilda ledningar och särskild inneslutning krävs.

Motorer med skydd i klass e

I kombination med en ATEX-godkänd PTC-övervakningsenhet som VLT® PTC Thermistor Card MCB 112

behöver installationen inte något separat godkännande från en auktoriserad organisation.

Motorer med skydd i klass d/e

Själva motorn har antändningsskyddsklass e, medan motorns kabeldragning och anslutningsområdet uppfyller d-klassiceringen. Dämpa den höga toppspänningen genom att använda ett sinusvåglter vid frekvensomriktarens utgång.

Använd följande när en frekvensomriktare används i en potentiellt explosiv atmosfär:

motorer med antändningsskyddsklass d eller e

•

PTC-temperaturgivare för att övervaka motortem-

•

peraturen

korta motorkablar

•

utgångslter för sinusvåg när skärmade

•

motorkablar inte används.

OBS!

ÖVERVAKNING AV MOTORNS TERMISTORGIVARE

Frekvensomriktare med tillvalet VLT® PTC Thermistor Card MCB 112 är PTB-certierade för potentiellt explosiva atmosfärer.

FÖRSIKTIGHETSÅTGÄRDER VID MONTERING

Felaktig montering kan orsaka överhettning och reducerade prestanda. Observera alla installations- och kylningskrav.

Installationskrav

Montera enheten på plant underlag för att

•

säkerställa att den står stabilt.

Kontrollera att monteringsplatsen kan bära

•

enhetens vikt. Se kapitel 3.2 Märkeekter, vikt och

mått.

Kontrollera att det går att öppna kapslingsluckan

•

på monteringsplatsen. Se kapitel 10.8 Åtdragnings-

moment för fäste.

Kontrollera att det nns tillräckligt med utrymme

•

runt enheten för luftkylning.

Placera enheten så nära motorn som möjligt. Håll

•

motorkablarna så korta som möjligt. Se

kapitel 10.5 Kabelspecikationer.

Kontrollera att det nns tillräckligt med utrymme

•

för kabelinföringen längst ned på enheten.

Kylnings- och luftödeskrav

Se till att kylningsavståndet är tillräckligt stort

•

både ovanför och under enheten. Avståndskrav:

225 mm.

Överväg nedstämpling för temperaturer mellan

•

45 °C (113 °F) och 50 °C (122 °F) och höjder på 1

000 m över havsytan. Mer detaljerad information

nns i produktspecik Design Guide.

Frekvensomriktaren har bakkanalkylning för att cirkulerar kylplattans kylluft. Kylkanalerna leder bort ungefär 90 % av värmen via frekvensomriktarens bakkanaler. Leder bort bakkanalens luft från panelen eller rummet med hjälp av:

Kanalkylning. Det nns satser för kylning med

•

bakkanaler som kan leda bort luft från panelen

när IP20-chassifrekvensomriktare är installerade i

Rittal-kapslingar. Med den här satsen minskas

värmen i panelen och mindre dörräktar kan

användas i kapslingen.

Kylning ut på baksidan (topp- och bottentäck-

•

platta). Bakkanalens kylluft kan ledas ut ur

rummet så att värmen från bakkanalen inte sprids

i kontrollrummet.

18 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BE566.11

65° min

Mekanisk installation Handbok

OBS!

En eller era dörräktar måste nnas på kapslingen för att ventilera bort värme som inte leds bort i frekvensomriktarens bakkanal. Fläktarna ventilerar även bort andra förluster som genererats av övriga komponenter inuti frekvensomriktaren.

Säkerställ att äktarna matar tillräckligt luftöde över kylplattan. Välj lämpligt antal äktar genom att beräkna det totala luftödet. Flödesbehovet visas i Tabell 4.2.

Kapslingsstorlek

D1h/D3h/D5h/ D6h

D2h/D4h/D7h/ D8h

Dörräkt/övre äkt

102 m3/h (60 CFM)

204 m3/h (120 CFM)

Eekt Kylplatteäkt

90–110 kW, 380–480 V

75–132 kW, 525–690 V

132 kW, 380– 480 V

Alla, 200–240 V

160 kW, 380– 480 V

160 kW, 525– 690 V

Alla, 200–240 V

420 m3/h (250 CFM)

840 m3/h (500 CFM)

420 m3/h (250 CFM)

840 m3/h (500 CFM)

VARNING

TUNGA LASTER

Obalanserade laster kan falla ned och tippa över. Om inte korrekt lyftåtgärder tas, kan det leda till dödsfall, allvarliga personskador eller skador på utrustning och egendom.

Flytta enheten genom att använda en lyft, en

•

kran eller en gaeltruck med lämplig klassi-

cering. Information om kapslingarnas vikt nns i

kapitel 3.2 Märkeekter, vikt och mått.

Om du inte hittar enhetens korrekta

•

tyngdpunkt kan det orsaka att lasten tippar vid

lyft och transport. Mer information om mått och

tyngdpunkt nns i kapitel 10.9 Kapslings-

storlekar.

Vinkeln från frekvensomriktarmodulens

•

ovansida till lyftkablarna påverkar kablarnas

maximala lyftkapacitet. Vinkeln måste vara 65°

eller större. Mer information nns i Bild 4.3. Fäst

och dimensionera lyftkablarna ordenligt.

Gå aldrig under upphängda laster.

•

Skydda dig mot skador genom att alltid ha på

•

dig personlig skyddsutrustning som handskar,

skyddsglasögon och säkerhetsskor.

4 4

Tabell 4.2 Luftöde

Lyft av frekvensomriktaren

4.6

Lyft alltid frekvensomriktaren i lyftöglorna på frekvensomriktarens ovansida. Se Bild 4.3.

Bild 4.3 Lyft av frekvensomriktaren

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 19

e30bg284.10

130BF662.10

Mekanisk installation

VLT® AQUA Drive FC 202

4.7 Montering av frekvensomriktaren

Beroende på frekvensomriktarmodell och konguration, kan frekvensomriktaren monteras på golvet eller väggen.

Frekvensomrikatrmodellerna D1h–D2h och D5h–D8h kan monteras på golvet. Golvmonterade frekvensomriktare kräver utrymme undertill för tillräckligt luftöde kan frekvensomriktaren monteras på en

piedestal. D7h och D8h levereras med en standardpiedestal. Tillvalssatser med piedestaler nns tillgängliga för övriga D-storlekar.

luftöde. För att tillgodose

Frekvensomriktare i kapslingsstorlekar D1h-D6h kan väggmonteras. D3h och D4h är P20-chassifrekvensomriktare som kan monteras på en vägg eller på en monteringsplatta inuti ett skåp.

Att göra kabelöppningar

Innan en piedestal eller frekvensomriktare monteras, ska kabelöppningar göras i kabelförskruvningsplåten och installeras längst ned i frekvensomriktaren. I kabelförskruvningsplåten samtidigt som den upprätthåller skyddsklassiceringen IP21/IP54 (Typ 1/Typ 12). Mer information om kabelförskruvningsplåtens mått nns i kapitel 10.9 Kapslingsstorlekar.

•

nns öppningar för nätkablar och motorkablar

Om kabelförskruvningsplåten är av metall ska en metallplåtstans användas för håltagning. Sätt i kabelfästena i hålen. Se Bild 4.4.

Om kabelförskruvningsplåten är av plast, gör ikar i plasten så att kablarna får plats. Se Bild 4.5.

1 Plastikar 2 Flikarna borttagna för att kablarna ska få plats

Bild 4.5 Kabelöppningar i kabelförskruvningsplåten

Fastsättning av frekvensomriktaren på piedestalen

Installera standardpiedestalen genom att följa nedanstående steg. Information om hur en tillvalspiedestal installeras nns i medföljande instruktioner. Se Bild 4.6.

1. Ta loss de 4 M5-skruvarna och ta bort piedestalen från täckplåten.

2. Fäst två M10-muttrar på de gängade stiften på piedestalens baksida och säkra den mot frekvensomriktarens bakkanaler.

3. Fäst två M5-skruvar genom piedestalens bakre äns och frekvensomriktarens piedestalsfäste.

4. Fäst två M5-skruvar genom piedestalens främre äns och i monteringshålen på kabelförskruvningsplåten.

1 Ingångshål för kabel 2 Kabelförskruvningsplåt av metall

Bild 4.4 Kabelöppningarna i kabelförskruvningsplåten av metall

20 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

e30bg484.10

200 (7.9)

Mekanisk installation Handbok

4 4

1 Distansstycke för väggmontering 6 Piedestalens bakkanal 2 Fästöppning 7 M5-skruv (fästs via bakre änsen) 3 Monteringsäns på frekvensomriktarens ovansida 8 Piedestalens främre äns 4 Monteringshål 9 Piedestalens främre täckplåt 5 M10-muttrar (fastsatt på gängade stolpar) 10 M5-skruv (fästs via bakre änsen)

Bild 4.6 Installation av piedestal på D7h/D8h-frekvensomriktare

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 21

e30bg289.10

e30bg288.10

Mekanisk installation

VLT® AQUA Drive FC 202

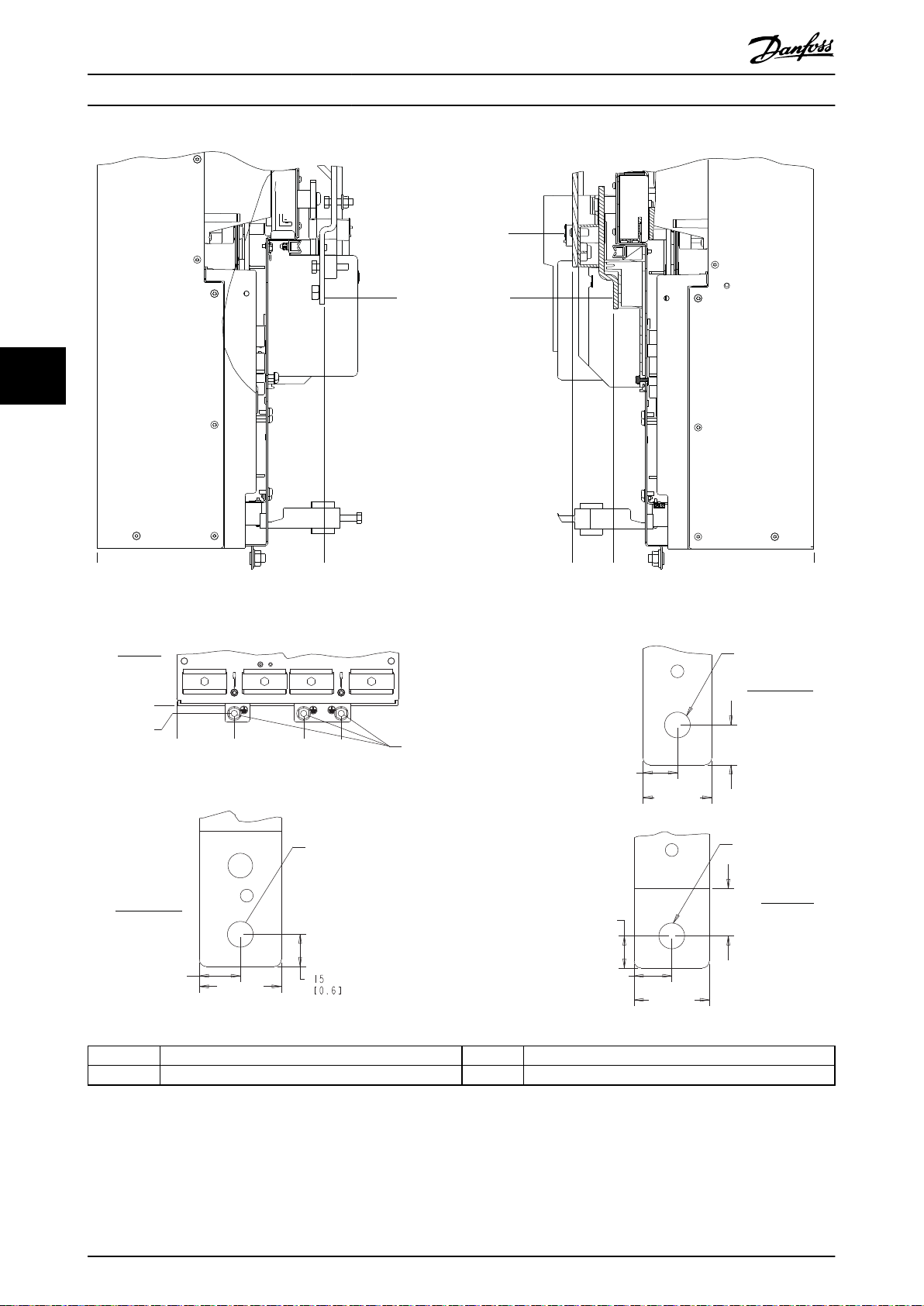

Golvmontering av frekvensomriktaren

Fäst piedestalen i golvet (efter att frekvensomriktaren har fästs i piedestalen) enligt följande steg.

1. Fäst fyra M10-bultar i monteringshålen längst ned på piedestalens baksida och säkra den i golvet. Se Bild 4.7.

2. Sätt tillbaka piedestalens främre täckplåt och fäst med fyra M5-skruvar. Se Bild 4.6.

3. Skjut in distansstycket bakom monteringsänsen längst upp på frekvensomriktaren. Se Bild 4.6.

4. Fäst två till fyra M10-bultar i monteringshålen längst upp på frekvensomriktaren för att säkra den i väggen. Använd 1 bult till varje monteringshål. Antalet hål varierar med kapslingsstorleken. Se Bild 4.6.

1 Monteringshål 2 Piedestalens sockel

Bild 4.7 Monteringshål piedestal-till-golv

Väggmontering av frekvensomriktare

1 Övre monteringshål 2 Nedre fästöppningar

Bild 4.8 Monteringshål frekvensomriktare-till-vägg

Montera frekvensomriktaren på väggen enligt följande steg. Mer information nns i Bild 4.8.

1. Fäst två M10-bultar i väggen och anpassa monteringshålen längst ned på frekvensomriktaren.

2. Skjut monteringshålen över M10-skruvarna.

3. Luta frekvensomriktare mot väggen och säkra överdelen med två M10-skruvar i monteringshålen.

22 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Elektrisk installation Handbok

5 Elektrisk installation

5.1 Säkerhetsinstruktioner

Se kapitel 2 Säkerhet för allmänna säkerhetsinstruktioner.

VARNING

INDUCERAD SPÄNNING

Inducerad spänning från olika frekvensomriktares utgående motorkablar som är dragna tillsammans kan ladda upp utrustningens kondensatorer, även om utrustningen är avstängd eller låst. Om du inte använder skärmade kablar eller drar motorkablarna separat, kan det leda till dödsfall eller allvarliga personskador.

Dra utgående motorkablar separat, eller använd

•

skärmade kablar.

Lås alla frekvensomriktare samtidigt.

•

VARNING

RISK FÖR STÖT

Frekvensomriktaren kan ge upphov till likström i jordledaren, vilket kan leda till dödsfall eller allvarliga personskador.

Om en jordfelsbrytare (RCD) används för skydd

•

mot elstötar måste den vara av typ B på försörjningssidan.

Underlåtenhet att följa rekommendationen innebär att jordfelsbrytaren inte ger avsett skydd.

Överströmsskydd

Ytterligare skyddsutrustning som till exempel

•

kortslutningsskydd eller termiskt motorskydd mellan frekvensomriktaren och motorn, krävs för tillämpningar med era motorer.

Ingångssäkringar krävs för att få kortslutnings-

•

och överströmsskydd. Om säkringarna inte fabriksmonteras måste de tillhandahållas av installatören. Uppgifter om maximala säkringsklas-

siceringar nns i kapitel 10.7 Säkringar och maximalbrytare.

Ledningstyper och klassiceringar

Alla kablar måste uppfylla nationella och lokala

•

krav på ledarareor och omgivningstemperaturer.

Rekommenderad ledning för nätanslutning:

•

Kopparledning märkt för minst 75 °C (167 °F).

Rekommendationer gällande ledningsstorlekar och typer nns i kapitel 10.5 Kabelspecikationer.

FÖRSIKTIGT

MATERIALSKADA

Överbelastningsskydd för motor ingår inte i fabriksinställningen. Om du vill lägga till den här funktionen ställer du in parameter 1-90 Motor Thermal Protection på [ETR-tripp] eller [ETR-varning]. För den nordamerikanska marknaden: ETR-funktionen ger överbelastningsskydd i klass 20 för motorn i enlighet med NEC. Om

parameter 1-90 Motor Thermal Protection inte ställs in på [ETR-tripp] eller [ETR-varning] nns inget överbelast-

ningsskydd för motorn, vilket kan leda till materiella skador om motorn blir överhettad.

5.2 EMC-korrekt installation

Utför en EMC-korrekt installation genom att följa instruktionerna i:

Kapitel 5.3 Kopplingsschema.

•

Kapitel 5.4 Ansluta till jord.

•

Kapitel 5.5 Ansluta motorn.

•

Kapitel 5.6 Ansluta till växelströmsnätet.

•

OBS!

TVINNADE SKÄRMÄNDAR

Tvinnade skärmändar ökar skärmimpedansen vid högre frekvenser vilket minskar skärmeekten och ökar läckströmmen. Undvik tvinnade skärmändar och använd istället inbyggda skärmklämmor.

Vid användning med reläer, styrkablar, ett signal-

•

gränssnitt, en fältbuss eller broms ska skärmen anslutas till kapslingen vid båda ändar. Om jorddragningen har hög impedans, låter mycket eller matar ström ska skärmanslutningen brytas i en ände för att undvika jordströmslingor.

Skicka strömmen tillbaka till enheten med hjälp

•

av en monteringsplatta av metall. Säkerställ god elektrisk kontakt från monteringsplattan via fästskruvarna till frekvensomriktarens chassi.

Använd skärmade kablar som utgående

•

motorkablar. Alternativt kan oskärmade motorkablar med skyddsrör av metall användas.

OBS!

SKÄRMADE KABLAR

Om skärmade kablar eller skyddsrör av metall inte används, uppfyller enheten och installationen inte de lagstadgade begränsningarna för radiofrekvensstrålning (RF).

5 5

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 23

Elektrisk installation

Säkerställ att motor- och bromskablarna är så

•

korta som möjligt för att minska störningsnivån från hela systemet.

Undvik att lägga kablar med känsliga signalnivåer

•

längs med motor- eller bromskablar.

För kommunikationsledningar och kommando-/

•

styrledningar ska särskilda standarder för kommunikationsprotokoll följas.Danfoss rekommenderar användning av skärmade kablar.

Säkerställ att alla styrplintsanslutningar är PELV.

•

VLT® AQUA Drive FC 202

OBS!

EMC-STÖRNINGAR

Använd skärmade kablar för motor- och styrkablar, och separata kablar för nätspänning, motorkablar och styrkablar. Oisolerade ström-, motor-, och styrkablar kan leda till oönskad funktion eller försämrad prestanda. Ett avstånd på minst 200 mm (7.9 in) måste nnas mellan kablar för nätström, motorkablar och styrkablar.

OBS!

INSTALLATION PÅ HÖG HÖJD

Det nns risk för överspänning. Isolering mellan komponenter och kritiska delar kan vara otillräckligt, och uppfyller eventuellt inte kraven för PELV. Minska risken för överspänning genom att använda externa skyddsenheter eller galvanisk isolation. Vid installationer på över 2 000 m höjd (6 500 ft) ska du kontakta Danfoss angående överensstämmelse med PELV.

OBS!

ÖVERENSSTÄMMELSE MED PELV

Undvik elstötar genom att använda elförsörjningen av PELV-typ (Protective Extra Low Voltage) och följa lokala och nationella PELV-föreskrifter.

24 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

e30bf228.11

L1 L2 L3

Elektrisk installation Handbok

5 5

1 PLC 10 Nätkabel (oskärmad) 2

Minst 16 mm2 (6 AWG) utjämningskabel 3 Styrkablar 12 Skalad kabelisolering 4 Minst 200 mm avstånd ska nnas mellan styrkablar,

motorkablar och nätkablar. 5 Nätförsörjning 14 bromsmotstånd 6 Bar (omålad) yta 15 Metallåda 7 Stjärnbrickor 16 Anslutning till motor 8 Bromskabel (skärmad) 17 Motor 9 Motorkabel (skärmad) 18 EMC-kabelförskruvning

Bild 5.1 Exempel på korrekt EMC-installation

11 Utgångskontakt och liknande tillval

13 Gemensam jordsamlingsskena (följ lokala och nationella krav

för kapslingens jordning).

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 25

e30bf111.12

230 V AC

50/60 Hz

TB5R1Regen +

Regen -

Regen (optional)

12Brake temperature

(NC)

Space heater (optional)

91 (L1)

92 (L2)

93 (L3)PE88 (-)

89 (+)

50 (+10 V OUT)

53 (A IN)

54 (A IN)

55 (COM A IN)

0/4-20 mA

12 (+24 V OUT)

13 (+24 V OUT)

18 (D IN)

(COM D IN)

15 mA

200 mA

(U) 96

(V) 97

(W) 98

(PE) 99

(COM A OUT) 39

(A OUT) 42

0/4-20 mA

+10 V DC

-10 V DC to +10 V DC

0/4-20 mA

24 V DC

240 V AC, 2A

24 V (NPN)

0 V (PNP)

24 V (NPN)

19 (D IN)

24 V (NPN)

0 V (PNP)

24V

(D IN/OUT)

0 V (PNP)

24 V (NPN)

(D IN/OUT)

24V

24 V (NPN)

0 V (PNP)

24 V (NPN)

33 (D IN)

32 (D IN)

A53 U-I (S201)

ON 2

A54 U-I (S202)

ON=0/4-20 mA

OFF=0 to ±10 V

400 V AC, 2A

P 5-00

(R+) 82

(R-) 81

37 (D IN)

+-+

(P RS485) 68

(N RS485) 69

(COM RS485) 61

0V5VS801

RS485

S801/Bus Term.

OFF-ON

3-phase

power

input

Load share

Switch mode

power supply

Motor

Analog output

interface

Relay1

Relay2

ON=Terminated

OFF=Open

Brake

resistor

(NPN) = Sink

(PNP) = Source

===

240 V AC, 2A

400 V AC, 2A

-10 V DC to +10 V DC

10 V DC

(optional)

TB6 Contactor

Elektrisk installation

VLT® AQUA Drive FC 202

5.3 Kopplingsschema

Bild 5.2 Grundläggande kopplingsschema

1) TB6-kontaktor nns enbart i D6h- och D8h-frekvensomformare med kontatkortillval.

2) Plint 37 (tillval) används för Safe Torque O. Information om Safe Torque O nns i VLT® FC-seriens handbok för Safe Torque

O.

26 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Elektrisk installation Handbok

5.4 Ansluta till jord

VARNING

VARNING FÖR LÄCKSTRÖM

Läckström överstiger 3,5 mA. Om jordningen av frekvensomriktaren inte genomförs korrekt kan det leda till dödsfall eller allvarliga personskador.

En behörig elinstallatör måste säkerställa att utrustningen är korrekt jordad.

•

För elektrisk säkerhet

Jorda frekvensomriktaren i enlighet med gällande standarder och direktiv.

•

En dedikerad jordningsledning krävs för inström, motoreekt och styrkablar.

•

Kedjejorda inte era frekvensomriktare till varandra.

•

Håll ledningsanslutningarna till jord så korta som möjligt.

•

Se till att motortillverkarens ledningskrav uppfylls.

•

Minsta ledararea: 10 mm2 (6 AWG) (eller två nominella jordledningar som avslutas separat).

•

Dra åt plintarna i enlighet med informationen i kapitel 10.8.1 Momentklassicering fäste.

•

5 5

För EMC-korrekt installation

Skapa elektrisk kontakt mellan kabelskärmen och frekvensomriktarens kapsling med hjälp av kabelförskruvningar

•

av metall eller genom att använda klämmorna på utrustningen.

Använd mångtrådiga ledningar för att minska snabba transienter.

•

Använd inte tvinnade skärmändar.

•

OBS!

POTENTIALUTJÄMNING

Det nns risk för snabba transienter när jordpotentialen mellan frekvensomriktaren och styrsystemet är olika. Installera utjämningskablar mellan systemkomponenterna. Rekommenderad ledararea: 16 mm2 (5 AWG).

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 27

e30bg266.10

Elektrisk installation

VLT® AQUA Drive FC 202

Bild 5.3 Jordplintar (D1h visas)

28 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Elektrisk installation Handbok

5.5 Ansluta motorn

VARNING

INDUCERAD SPÄNNING

Inducerad spänning från utgående motorkablar som är dragna tillsammans kan ladda upp utrustningens kondensatorer, även om utrustningen är avstängd och låst. Om du inte använder skärmade kablar eller drar motorkablarna separat, kan det leda till dödsfall eller allvarliga personskador.

Följ gällande lokala och nationella elsäkerhetsföreskrifter om kabeldimensioner. Uppgifter om maximal lednings-

•

storlek nns i kapitel 10.5 Kabelspecikationer.

Se till att motortillverkarens ledningskrav uppfylls.

•

Kabelhål eller luckor för motorledningar nns längst ned på IP21-enheter (NEMA1/12) och högre.

•

Koppla inte en start- eller polvändningsenhet (till exempel en Dahlandermotor eller asynkronmotor med eftersläp-

•

ningsring) mellan frekvensomriktaren och motorn.

Procedur

1. Skala av en bit av den yttre kabelisoleringen.

2. Placera den skalade kabeln under kabelklämman för mekanisk xering och elektrisk kontakt mellan kabelskärmen och jord.

3. Anslut jordledningen till närmaste jordningsplint i enlighet med jordningsinstruktionerna i kapitel 5.4 Ansluta till jord. Se Bild 5.4.

4. Anslut trefasmotorkablarna till plint 96 (U), 97 (V) och 98 (W). Se Bild 5.4.

5. Dra åt plintarna i enlighet med informationen i kapitel 10.8.1 Momentklassicering fäste.

5 5

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 29

e30bg268.10

Elektrisk installation

VLT® AQUA Drive FC 202

Bild 5.4 Motorplintar (D1h visas)

30 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Elektrisk installation Handbok

5.6 Ansluta till växelströmsnätet

Anpassa kablaget efter inströmmen till frekvensomriktaren. Uppgifter om maximal ledningsstorlek nns i

•

kapitel 10.1 Elektriska data.

Följ gällande lokala och nationella elsäkerhetsföreskrifter om kabeldimensioner.

•

Procedur

1. Skala av en bit av den yttre kabelisoleringen.

2. Placera den skalade kabeln under kabelklämman för mekanisk xering och elektrisk kontakt mellan kabelskärmen och jord.

3. Anslut jordledningen till närmaste jordningsplint i enlighet med jordningsinstruktionerna i kapitel 5.4 Ansluta till jord.

4. Anslut växelströmsledningarna (trefas) till plint R, S och T. Se Bild 5.5.

5. Dra åt plintarna i enlighet med informationen i kapitel 10.8.1 Momentklassicering fäste.

6. Om frekvensomriktaren försörjs från ett isolerat nät (IT-nät eller ytande delta) eller från ett TT/TN-S-nät med en jordad gren (jordat delta), ska du se till att parameter 14-50 RFI Filter är inställd på [0] Av för att undvika skador på DC-bussen och för att minska jordströmmar.

OBS!

UTGÅNGSKONTAKTOR

Danfoss rekommenderar inte att du använder en utgångskontaktor för frekvensomriktare på 525–690 V som är anslutna till ett IT-nätverk.

5 5

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 31

e30bg267.10

Elektrisk installation

VLT® AQUA Drive FC 202

Bild 5.5 Växelströmsnätplintar (D1h visas). En detaljerad vy över plintarna nns i kapitel 5.8 Plintmått.

32 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Elektrisk installation Handbok

5.7 Ansluta regenerativa plintar/lastdelningsplintar

De regenerativa plintar/lastdelningsplintar som nns om tillval nns längst upp på frekvensomriktaren. För frekvensomriktare med IP21/IP54-kapslingar är kablarna dragna genom ett skydd för plintarna. Mer information nns i Bild 5.5.

Anpassa kablaget efter frekvensomriktarens ström. Uppgifter om maximal ledningsstorlek nns i

•

kapitel 10.1 Elektriska data.

Följ gällande lokala och nationella elsäkerhetsföreskrifter om kabeldimensioner.

•

Procedur

1. Ta bort 2 uttag (antingen på sidan eller ovansidan) från plintskyddet.

2. Sätt i kabelfästena i plintskyddens hål.

3. Skala av en bit av den yttre kabelisoleringen.

4. Placera den "skalade" kabeldelen genom fästena.

5. Anslut DC-kabeln (+) till DC-plinten (+) och säkra med ett M10- fäste.

6. Anslut DC-kabeln (-) till DC-plinten (-) och säkra med ett M10- fäste.

7. Dra åt plintarna i enlighet med kapitel 10.8.1

Momentklassicering fäste.

5 5

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 33

e30bg485.10

244 (9.6)

101 (4.0)

125 (4.9)

14 (0.6)

32 (1.3)

16 (0.6)

125 (4.9)

95 (3.7)

236 (9.3)

87 (3.4)

Elektrisk installation

VLT® AQUA Drive FC 202

1 Övre öppningar för regenerativa plintar/lastdelningsplintar 7 DC-plint (+) 2 Plintskydd 8 DC-plint (-) 3 Sidoöppningar för regenerativa plintar/lastdelningsplintar 9 Hål för M10-fäste 4 Sett ovanifrån 10 Närbild 5 Sett från sidan 11 Regenerativa plintar/lastdelningsplintar 6 Utan skydd 12 Sett framifrån

Bild 5.6 Regenerativa plintar/lastdelningsplintar i kapslingar i storlek D

34 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

88 (3.5)

0.0

200 (7.9)

130BF342.10

0.0

94 (3.7)

293 (11.5)

263 (10.4)

33 (1.3)

62 (2.4)

101 (4.0)

140 (5.5)

163 (6.4)

185 (7.3)

224 (8.8)

Elektrisk installation Handbok

5.8 Plintmått

5.8.1 D1h-plintmått

5 5

1 Nätplintar 3 Motorplintar 2 Jordplintar – –

Bild 5.7 D1h-plintmått (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 35

130BF343.10

244 (9.6)

272 (10.7)

0.0

1 2

M10

32 (1.3)

13 (0.5)

32 (1.3)

13 (0.5)

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 2 Motorplintar

Bild 5.8 D1h-plintmått (sett från sidan)

36 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF345.10

143 (5.6)

168 (6.6)

331 (13.0)

211 (8.3)

168 (6.6)

143 (5.6)

42 (1.6)

68 (2.7)

126 (5.0)

184 (7.2)

246 (9.7)

300 (11.8)

354 (13.9)

378 (14.9)

0.0

Elektrisk installation Handbok

5.8.2 D2h-plintmått

5 5

1 Nätplintar 3 Motorplintar 2 Jordplintar – –

Bild 5.9 D2h-plintmått (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 37

130BF346.10

0.0

1 2

255 (10.0)

284 (11.2)

M10

15 (0.6)

38 (1.5)

19 (0.8)

15 (0.6)

18 (0.7)

35 (1.4)

M10

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 2 Motorplintar

Bild 5.10 D2h-plintmått (sett från sidan)

38 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF341.10

83 (3.3)

0.0

188 (7.4)

22 (0.9)

62 (2.4)

101 (4.0)

145 (5.7)

184 (7.2)

223 (8.8)

152 (6.0)

217 (8.5)

292 (11.5)

0.0

Elektrisk installation Handbok

5.8.3 D3h-plintmått

5 5

1 Nätplintar 3 Motorplintar 2 Bromsplintar 4 Jordplintar

Bild 5.11 D3h-plintmått (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 39

M10

13 (0.5)

32 (1.3)

59 (2.3)

12 (0.5)

10 (0.4)

38 (1.5)

M10

244 (9.6)

290 (11.4)

272 (10.7)

130BF344.10

0.0

M10

13 (0.5)

32 (1.3)

145 (5.7)

182 (7.2)

3X M8x18

Elektrisk installation

VLT® AQUA Drive FC 202

1 och 6 Nedre broms/regenerativa plintar 3 och 5 Nätplintar 2 och 7 Motorplintar 4 Jordplintar

Bild 5.12 D3h-plintmått (sett från sidan)

40 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

33 (1.3)

91 (3.6)

149 (5.8)

211 (8.3)

265 (10.4)

319 (12.6)

200 (7.9)

319 (12.6)

376 (14.8)

293 (11.5)

237 (9.3)

130BF347.10

0.0

o.o

Elektrisk installation Handbok

5.8.4 D4h-plintmått

5 5

1 Nätplintar 3 Motorplintar 2 Bromsplintar 4 Jordplintar

Bild 5.13 D4h-plintmått (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 41

91 (3.6)

13 (0.5)

200 (7.9)

259 (10.2)

3X M10X20

M10

19 (0.8)

38 (1.5)

255 (10.0)

306 (12.1)

284 (11.2)

130BF348.10

0.0

M10

22 (0.9)

35 (1.4)

15 (0.6)

18 (0.7)

M10

16 (0.6)

32 (1.3)

19 (0.7)

Elektrisk installation

VLT® AQUA Drive FC 202

1 och 6 Broms/regenerativa plintar 3 och 5 Nätplintar 2 och 7 Motorplintar 4 Jordplintar

Bild 5.14 D4h-plintmått (sett från sidan)

42 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF349.10

0.0

45 (1.8)

46 (1.8)

99 (3.9)

153 (6.0)

146 (5.8)

182 (7.2)

193 (7.6)

249 (9.8)

221 (8.7)

260 (10.2)

118 (4.6)

148 (5.8)

90 (3.6)

196 (7.7)

227 (9.0)

221 (8.7)

Elektrisk installation Handbok

5.8.5 D5h-plintmått

5 5

1 Nätplintar 3 Bromsplintar 2 Jordplintar 4 Motorplintar

Bild 5.15 D5h-plintmått med frånkopplartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 43

0.0

113 (4.4)

206 (8.1)

130BF350.10

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.16 D5h-plintmått med frånkopplartillval (sett från sidan)

44 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF351.10

0.0

33 (1.3)

0.0

62 (2.4)

101 (4.0)

140 (5.5)

163 (6.4)

185 (7.3)

191 (7.5)

224 (8.8)

256 (10.1)

263 (10.4)

293 (11.5)

511 (20.1)

517 (20.4)

623 (24.5)

727 (28.6)

Elektrisk installation Handbok

5 5

1 Nätplintar 3 Motorplintar 2 Bromsplintar 4 Jordplintar

Bild 5.17 D5h-plintmått med bromstillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 45

130BF352.10

246 (9.7)

293 (11.5)

274 (10.8)

0.0

Elektrisk installation

VLT® AQUA Drive FC 202

1 Bromsplintar 3 Motorplintar 2 Nätplintar – –

Bild 5.18 D5h-plintmått med bromstillval (sett från sidan)

46 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF353.10

0.0

96 (3.8)

195 (7.7)

227 (8.9)

123 (4.8)

153 (6.0)

458 (18.0)

0.0

46 (1.8)

50 (2.0)

99 (3.9)

147 (5.8)

182 (7.2)

193 (7.6)

221 (8.7)

249 (9.8)

260 (10.2)

146 (5.8)

Elektrisk installation Handbok

5.8.6 D6h-plintmått

5 5

1 Nätplintar 4 Bromsplintar 2 Jordplintar 5 Motorplintar 3 TB6 anslutningsplint för kontaktor – –

Bild 5.19 D6h-plintmått med frånkopplartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 47

e30bf354.10

0.0

123

286 (11.2)

113 (4.4)

206 (8.1)

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.20 D6h-plintmått med frånkopplartillval (sett från sidan)

48 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF355.10

99 (3.9)

153 (6.0)

0.0

225 (8.9)

45 (1.8)

0.0

Elektrisk installation Handbok

5 5

1 Nätplintar 4 Bromsplintar 2 Jordplintar 5 Motorplintar 3 TB6 anslutningsplint för kontaktor – –

Bild 5.21 D6h-plintmått med kontaktor- och frånkopplartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 49

130BF356.10

0.0

286 (11.2)

Elektrisk installation

VLT® AQUA Drive FC 202

1 Bromsplintar 3 Motorplintar 2 Nätplintar – –

Bild 5.22 D6h-plintmått med kontaktor- och frånkopplartillval (sett från sidan)

50 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF357.10

467 (18.4)

0.0

52 (2.1)

0.0

99 (3.9)

145 (5.7)

Elektrisk installation Handbok

5 5

1 Nätplintar 3 Bromsplintar 2 Jordplintar 4 Motorplintar

Bild 5.23 D5h-plintmått med maximalbrytartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 51

130BF358.10

163 (6.4)

0.0

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.24 D6h-plintmått med maximalbrytartillval (sett från sidan)

52 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF359.10

0.0

372 (14.7)

412 (16.2)

395 (15.6)

515 (20.3)

66 (2.6)

95 (3.7)

131 (5.1)

151 (5.9)

195 (7.7)

238 (9.4)

292 (11.5)

346 (13.6)

49 (1.9)

198 (7.8)

368 (14.5)

545 (21.4)

Elektrisk installation Handbok

5.8.7 D7h-plintmått

5 5

1 Nätplintar 3 Motorplintar 2 Bromsplintar 4 Jordplintar

Bild 5.25 D7h-plintmått med frånkopplartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 53

0.0

130BF360.10

119 (4.7)

276 (10.9)

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.26 D7h-plintmått med frånkopplartillval (sett från sidan)

54 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF361.10

0.0

66 (2.6)

123 (4.9)

181 (7.1)

243 (9.6)

269 (10.6)

297 (11.7)

325 (12.8)

351 (13.8)

40 (1.6)

0.0

1009 (39.7)

1034 (40.7)

1082 (42.6)

1202 (47.3)

1260 (49.6)

375 (14.8)

3 4

Elektrisk installation Handbok

5 5

1 Nätplintar 3 Bromsplintar 2 Jordplintar 4 Motorplintar

Bild 5.27 D7h-plintmått med bromstillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 55

130BF362.10

290 (11.4)

0.0

257 (10.1)

309 (12.1)

0.0

Elektrisk installation

VLT® AQUA Drive FC 202

1 Bromsplintar 3 Motorplintar 2 Nätplintar – –

Bild 5.28 D7h-plintmått med bromstillval (sett från sidan)

56 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

69 (2.7)

0.0

123 (4.9)

177 (7.0)

238 (9.4)

292 (11.5)

346 (13.6)

49 (1.9)

378 (14.9)

198 (7.8)

378 (14.9)

0.0

418 (16.5)

898 (35.3)

401 (15.8)

521 (20.5)

95 (3.7)

151 (5.9)

130BF367.10

Elektrisk installation Handbok

5.8.8 D8h-plintmått

5 5

1 Nätplintar 4 TB6 anslutningsplint för kontaktor 2 Bromsplintar 5 Motorplintar 3 Jordplintar – –

Bild 5.29 D8h-plintmått med frånkopplartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 57

130BF368.10

119 (4.7)

0.0

252 (9.9)

127 (5.0)

0.0

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.30 D8h-plintmått med kontaktortillval (sett från sidan)

58 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF369.10

567 (22.3)

0.0

58 (2.3)

0.0

123 (4.9)

188 (7.4)

Elektrisk installation Handbok

5 5

1 Nätplintar 4 TB6 anslutningsplint för kontaktor 2 Bromsplintar 5 Motorplintar 3 Jordplintar – –

Bild 5.31 D8h-plintmått med kontaktor- och frånkopplartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 59

130BF370.10

246 (9.7)

0.0

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.32 D8h-plintmått med kontaktor- och frånkopplartillval (sett från sidan)

60 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

605 (23.8)

85 (3.3)

154 (6.1)

224 (8.8)

130BF371.10

Elektrisk installation Handbok

5 5

1 Nätplintar 3 Jordplintar 2 Bromsplintar 4 Motorplintar

Bild 5.33 D8h-plintmått med maximalbrytartillval (sett framifrån)

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 61

202 (8.0)

130BF372.10

0.0

M10

20 (0.8)

15 (0.6)

40 (1.6)

M10

15 (0.6)

16 (0.6)

32 (1.3)

M10

14 (0.5)

18 (0.7)

(0.8)

35 (1.4)

Elektrisk installation

VLT® AQUA Drive FC 202

1 Nätplintar 3 Motorplintar 2 Bromsplintar – –

Bild 5.34 D8h-plintmått med maximalbrytartillval (sett från sidan)

62 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF144.10

12 13 18 19 27 29 32 33 20 37

39696861 42 50 53 54 55

130BF145.10

Elektrisk installation Handbok

5.9 Styrkablar

Alla plintar för styrkablarna sitter inuti frekvensomriktaren under LCP:n. Du kommer åt dem genom att antingen öppna luckan (D1h/D2h/D5h/D6h/D7h/D8h) eller ta bort den främre panelen (D3h/D4h).

5.9.1 Styrkabeldragning

Isolera styrkablarna från starkströmskompo-

•

nenterna i frekvensomriktaren.

Fäst alla styrkablar när de är dragna.

•

Anslut skärmarna för att säkerställa optimal

•

elektrisk immunitet.

Om frekvensomriktaren är ansluten till en

•

termistor måste termistorns styrkablar vara skärmade och förstärkta/dubbelisolerade. En 24 V DC-nätspänning rekommenderas.

Fältbussanslutning

Anslutningarna görs till de relevanta tillvalen på styrkortet. Mer information nns i relevant fältbussinstruktion. Kabeln måste bindas och ledas fram tillsammans med andra styrkablar inuti enheten.

5.9.2 Styrplintstyper

Frekvensomriktarens borttagningsbara kabelförskruvningar visas i Bild 5.35. Plintfunktionerna och fabriksinställningarna sammanfattas i Tabell 5.1–Tabell 5.3.

1 Plintar för seriell kommunikation 2 Digitala in-/utgångsplintar 3 Analoga in-/utgångsplintar

Bild 5.36 Plintnummer placerade på kabelförskruvningarna

Plint Parameter Fabriks-

inställning

61 – – Integrerat RC-lter för

68 (+) Parametergrupp

8-3*, FC-portin-

ställn-ar

69 (-) Parametergrupp

8-3*, FC-portin-

ställn-ar

– RS485-gränssnitt. En

–

Beskrivning

kabelskärm. ENDAST för att ansluta skärmen för att åtgärda EMC-problem.

brytare (BUS TER.) nns på styrkortet för bussavslutningsmotstånd. Se Bild 5.40.

5 5

Tabell 5.1 Beskrivningar av plintar för seriell kommunikation

Digitala in-/utgångsplintar

Plint Parameter Fabriks-

inställning

12, 13 – +24 V DC 24 V DC-försörjning

18 Parameter 5-10

Terminal 18

Bild 5.35 Placering av styrplint

19 Parameter 5-11

32 Parameter 5-14

33 Parameter 5-15

Digital Input

Terminal 19

Digital Input

Terminal 32

Digital Input

Terminal 33

Digital Input

[8] Start Digitala ingångar.

[10]

Reversering

[0] Ingen

funktion

[0] Ingen

funktion

Beskrivning

för digitala ingångar och externa omvandlare. Maximal utström är 200 mA för alla 24 V belastningar.

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 63

e30bg283.10

10 mm (0.4)

12 13 18 19 27 29 32 33

Elektrisk installation

VLT® AQUA Drive FC 202

Digitala in-/utgångsplintar

Plint Parameter Fabriks-

inställning

27 Parameter 5-12

Terminal 27

Digital Input

29 Parameter 5-13

Terminal 29

Digital Input

20 – – Gemensam för

[2]

Utrullning,

invert.

[14] JOGG

37 – STO Om tillvalsfunktionen

Beskrivning

För digital ingång eller utgång. Fabriksinställningen är ingång.

digitala ingångar och 0 V-potential för 24 Vförsörjning.

STO används behövs en bygelledning mellan plint 12 (eller

13) och plint 37. Med den här kongura- tionen kan frekvensomriktaren köras med fabriksinställda programmeringsvärden.

5.9.3 Kabeldragning till styrplintarna

Styrningens plintar sitter nedanför LCP. Det går att koppla bort styrplintsanslutningarna från frekvensomriktaren för att underlätta installationen så som visas i Bild 5.35. Det går att ansluta en fast eller exibel kabel till styrplintarna. Använd följande metod för att ansluta eller koppla bort styrkablarna.

OBS!

Minimera störningar genom att hålla styrkablarna så korta som möjligt och hålla dem åtskilda från högspänningskablar.

Anslut kabel till styrplitar

1. Ta bort 10 mm av den yttre plasten på kabeländen.

2. Sätt i den skalade styrkabeln i plinten.

Den fasta kabeln (den bara delen) trycks

•

in i anslutningen. Se Bild 5.37.

Om du använder en exibel kabel

•

öppnar du kontakten genom att sätta en liten skruvmejsel i öppningen ovanför plinthålen och trycka mejseln

Tabell 5.2 Beskrivningar av digitala in-/utgångsplintar

Analoga in-/utgångsplintar

Plint Parameter Fabriks-

inställning

39 – – Gemensam för analog

42 Parameter 6-50

Terminal 42

Output

50 – +10 V DC 10 V DC, analog

53 Parametergrupp

6-1* Analog

ingång 1

54 Parametergrupp

6-2* Analog

ingång 2

55 – – Gemensam för analog

[0] Ingen

funktion

Referens Analog ingång. För

Återkopplin

Beskrivning

utgång. Programmerbar analog utgång. 0–20 mA eller 4–20 mA vid max. 500 Ω.

nätspänning för potentiometer eller termistor. Maximalt 15 mA.

spänning eller ström. Med brytarna A53 och A54 väljs mA eller V.

ingång.

3. Dra försiktigt i kabeln för att säkerställa att kabeln sitter ordentligt. Löst sittande styrkablar kan orsaka utrustningsfel och reducerade prestanda.

Bild 5.37 Ansluta fasta styrkablar

lätt inåt. Se Bild 5.38. Sätt sedan i den skalade kabeln i kontakten och ta bort skruvmejseln.

Tabell 5.3 Beskrivningar av analoga in-/utgångsplintar

64 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BD546.11

10 mm

[0.4 inches]

12 13 18 19 27 29 32 33

130BB489.10

RS485

Elektrisk installation Handbok

Bild 5.38 Ansluta exibla styrkablar

Bortkoppling av kablar från styrplintarna

1. Öppna kontakten genom att sätta en liten skruvmejsel i öppningen ovanför plinthålen och trycka mejseln lätt inåt.

2. Dra försiktigt i kabeln för att ta bort den från styrplinten.

I kapitel 10.5 Kabelspecikationer hittar du information om ledararea för styrplintar och i kapitel 8 Exempel på kabeldragning nns information om vanliga styrkabelans- lutningar.

5.9.4 Aktivera motordrift (plint 27)

En bygelledning krävs mellan plint 12 (eller 13) och plint 27 för att frekvensomriktaren ska kunna fungera med fabriksinställda programmeringsvärden.

Den digitala ingångsplinten 27 är avsedd för att

•

ta emot ett 24 V DC externt förreglingskommando.

Om ingen förreglingsenhet används, ska en bygel

•

kopplas mellan styrplint 12 (rekommenderas) eller 13 och plint 27, Bygeln ger en intern 24 V-signal på plint 27.

Om statusraden längst ned på LCP:n visar AUTO

•

REMOTE COAST innebär det att enheten är klar för drift, men att den saknar en ingångsignal på plint

27.

När en fabriksinstallerad tillvalsenhet kopplas till

•

plint 27 ska den ledningen inte tas bort

5.9.5 Kongurera RS485-seriell kommunikation

RS485 är ett bussgränssnitt med två ledningar som är kompatibelt med en nätverkstopologi med multidropp och det har följande funktioner:

Danfoss FC- eller Modbus RTU-kommunikations-

•

protokoll, som är inbyggda i frekvensomriktaren, kan användas.

Funktioner kan ärrprogrammeras med hjälp av

•

protokollprogramvaran och RS485-anslutningen, eller i parametergrupp 8-**Komm. och tillval.

Vid byte till ett specikt kommunikationsprotokoll

•

ändras era standardparameterinställningar så att de stämmer överens med protokollets specika- tioner och så att er protokollspecika parametrar blir tillgängliga.

Tillvalskort för frekvensomriktaren är tillgängliga

•

för att ge er kommunikationsprotokoll. I tillvalskortets dokumentation nns instruktioner för installation och drift.

En brytare (BUS TER)

•

bussavslutningsmotstånd. Se Bild 5.40.

Gör följande vid inställning av grundläggande seriell kommunikation:

1. Anslut kablar för seriell kommunikation med RS485 till plintarna (+)68 och (-)69,

1a Skärmad kabel rekommenderas för

seriell kommunikation.

1b Information om korrekt jordning nns i

kapitel 5.4 Ansluta till jord.

2. Välj följande parameterinställningar:

2a Protokolltyp i parameter 8-30 Protocol.

2b Frekvensomriktarens adress i

parameter 8-31 Address.

2c Baudhastighet i parameter 8-32 Baud

Rate.

nns på styrkortet för

5 5

OBS!

Frekvensomriktaren fungerar inte utan en signal på plint 27, såvida inte plint 27 är omprogrammerad med parameter 5-12 Terminal 27 Digital Input.

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 65

Bild 5.39 Kopplingsschema för seriell kommunikation

Elektrisk installation

VLT® AQUA Drive FC 202

5.9.6 Kabeldragning för Safe Torque O (STO)

Funktionen Safe Torque O (STO) är en del av ett säkerhetsstyrsystem. STO förhindrar att enheten genererar den spänning som krävs för att motorn ska rotera.

Om STO ska kunna köras krävs ytterligare kabeldragning för frekvensomriktaren. Mer information för Safe Torque O.

5.9.7 Kabeldragning för rumsvärmare

Rumsvärmaren är ett tillval som används för att förindra kondensbildning inuti kapslingen när enheten är avstängd. Den är gjord för att anslutas med fältkabel och styras av ett externt system.

Specikationer

Nominell spänning: 100–240

•

Ledningsstorlek: 12–24 AWG

•

nns i handboken

5.9.8 Kabeldragning för extrakontakter till brytaren

5.9.9 Kabeldragning för bromsmotståndets temperaturbrytare

Bromsmotståndets anslutningsplint nns på eektkortet och möjliggör anslutning av en extern temperaturbrytare för bromsmotstånd. Brytaren kan kongureras till att vanligtvis vara stängd eller vanligtvis vara öppen. Om ingången ändras trippar en signal frekvensomriktaren och larm 27, Broms IGBT visas på LCP-displayen. Samtidigt slutar frekvensomriktaren att bromsa och motorn utrullar.

1. Hitta bromsmotståndets anslutningsplint (plint 104–106) på eektkortet. Se Bild 3.3.

2. Ta bort M3-skruvarna som fäster bygeln på eekt-

kortet.

3. Ta bort bygeln och dra kablarna för temperaturbrytaren för bromsmotstånd i en av följande

kongurationer:

3a Normalt stängd. Anslut till plintarna 104

och 106.

3b Normalt öppen. Anslut till plintarna 104

och 105.

4. Fäst brytarens ledningar med M3-skruvarna. Momentdra till 0,5-0,6 Nm.

Brytaren är ett tillval som installeras i fabriken. Extrakontakterna, som är signaltillbehör som används med brytaren, installeras inte i fabriken för att ge större exibilitet vid installationen. Kontakterna klickas fast utan behov av verktyg.

Kontakterna måste installeras på angivna platser på brytararen beroende på funktion. Mer information databladet i tillbehörspåsen som levererades med frekvensomriktaren.

Specikationer

Ui/[V]: 690

•

/[kV]: 4

imp

•

Föroreningsgrad: 3

•

Ith/[A]: 16

•

Kabeldimension: 1–2 x 0,75–2,5 mm

•

Maximal säkring: 16 A/gG

•

NEMA: A600, R300, ledningsstorlek: 18–14 AWG,

•

1(2)

nns på

5.9.10 Välja ingångsignal för spänning/ ström

De analoga ingångsplintarna 53 och 54 tillåter inställning av ingångssignalen till spänning (0–10 V) eller ström (0/4– 20 mA).

Fabriksparameterinställningar:

Plint 53: Varvtalsreferenssignal vid drift utan

•

återkoppling (se parameter 16-61 Terminal 53 Switch Setting).

Plint 54: Återkopplingssignal vid drift med

•

återkoppling (se parameter 16-63 Terminal 54 Switch Setting).

OBS!

Koppla bort strömmen från frekvensomriktaren innan du ändrar brytarnas lägen.

1. Ta bort LCP:n. Se Bild 5.40.

2. Ta bort eventuell tillvalsutrustning som täcker brytarna.

3. Ställ in brytarna A53 och A54 för att välja signaltypsval (U = spänning, I = ström).

66 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BF146.10

BUS TER. OFF-ON

A53 A54

U- I U- I

N O

Elektrisk installation Handbok

Bild 5.40 Placering av brytarna för plint 53 och 54

5 5

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 67

Checklista inför start

VLT® AQUA Drive FC 202

6 Checklista inför start

Innan installationen av enheten slutförs ska den inspekteras enligt beskrivningen i Tabell 6.1. Bocka av uppgifterna efterhand som de slutförs.

Inspektera Beskrivning

Motor

Brytare

Extrautrustning

Kabeldragning

Styrkablar

Kablar för in- och utström

Jordning

Säkringar och maximalbrytare

Kylningsavstånd

Omgivande miljöförhållanden

Inuti frekvensomriktaren

Vibrationer

Kontrollera motorns anslutning genom att mäta ohm-värdena på U–V (96–97), V–W (97–98) och W–U (98–

•

96).

Kontrollera att nätspänningen stämmer överens med frekvensomriktarens och motorns spänning.

•

Kontrollera att alla brytare och strömbrytare är inställda i rätt läge.

•

Inspektera extrautrustning, brytare, strömbrytare eller ingångssäkringar/maximalbrytare som kan nnas på

•

frekvensomriktarens ingångssida eller på utgångssidan till motorn. Kontrollera att de är redo för drift med fullt varvtal.

Kontrollera att alla givare som används för återkoppling till frekvensomriktaren fungerar och att de är

•

korrekt installerade.

Ta bort eventuella eektfaktorkorrigeringslock på motorn.

•

Justera eventuella eektfaktorkorrigeringslock på nätsidan och kontrollera att de är dämpade.

•

Kontrollera att motorkablarna, bromskablarna (om tillämpligt) och styrkablarna är separerade, skärmade,

•

eller att de leds i tre separata skyddsrör av metall för isolering av högfrekventa störningar.

Kontrollera att det inte nns några skador eller brott på ledningarna, och att inga anslutningar är lösa.

•

Kontrollera att styrkablarna är isolerade från kablar för högström för störfasthet mot buller

•

Kontrollera vid behov signalernas spänningskälla.

•

Använd skärmade kablar eller tvinnade parkablar för att säkerställa att skärmen avslutas korrekt.

•

Kontrollera att anslutningarna sitter ordentligt.

•

Kontrollera att motor- och nätkablar är dragna i separata skyddsrör eller är separerade skärmade kablar.

•

Kontrollera att jordanslutningarna är åtdragna och inte har oxiderat.

•

Att dra jordanslutningar till skyddsrör eller montera bakpanelen på en metallyta utgör inte lämplig

•

jordning.

Kontrollera att korrekta säkringar och maximalbrytare används.

•

Kontrollera att alla säkringar sitter ordentligt och är i funktionsdugligt skick, samt att alla eventuella

•

maximalbrytare är utlösta.

Kontrollera så att det inte nns några hinder i luftödesvägen.

•

Mät mellanrummet över och under enheten för att säkerställa tillräckligt luftöde för kylning, se

•

kapitel 4.5 Installations- och kylningskrav.

Kontrollera att kraven för omgivande miljöförhållanden är uppfyllda. Se kapitel 10.4 Omgivande miljöförhål-

•

landen.

Kontrollera att enhetens inre är fritt från smuts, metallspån, fukt och korrosion.

•

Kontrollera att inga installationsverktyg nns kvar i enheten.

•

För D3h- och D4h-kapslingar måste det säkerställas att enheten är monterad på en omålad metallyta.

•

Kontrollera att enheten är ordentligt monterad eller att vibrationsdämpande stöd används.

•

Kontrollera att det inte förekommer onormalt mycket vibrationer.

•

☑

Tabell 6.1 Checklista inför start

68 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Idrifttagning Handbok

7 Idrifttagning

7.1 Koppla på strömmen

VARNING

OAVSIKTLIG START

När frekvensomriktaren är ansluten till växelströmsnätet kan motorn starta när som helst vilket kan medföra risk för dödsfall, allvarliga personskador eller materiella skador. Motorn kan starta genom att den aktiveras av en extern brytare, ett buss-kommando, en ingångsreferenssignal från LCP eller LOP, ärrstyrning via MCT 10programvara eller efter ett uppklarat feltillstånd.

Så här förhindrar du oavsiktlig motorstart:

Tryck på [O] på LCP innan du programmerar

•

parametrarna.

Bryt nätspänningen när det av personsäker-

•

hetsskäl är viktigt att enheten inte startas av misstag.

Kontrollera att frekvensomriktaren, motorn och

•

annan utrustning är klar för drift.

OBS!

SIGNAL SAKNAS

Om det står AUTO REMOTE COASTING längst ned på LCP:n eller larm 60, Extern förregling visas betyder det att enheten är klar för drift men att det saknas en ingångssignal på till exempel plint 27. Se kapitel 5.9.4 Aktivera motordrift (plint 27).

Programmera frekvensomriktaren

7.2

7.2.1 Översikt över parametrar

Parametrar innehåller olika inställningar som används för

kongurera och styra frekvensomriktaren och motorn.

att De här parameterinställningarna är programmerade i LCP:n via olika LCP-menyer. Mer information om parametrar nns i den produktspecika programmeringshandboken.

Parameterinställningarna tilldelas ett standardvärde i fabrik men kan parameter har ett namn och ett nummer som alltid är desamma, oavsett programmeringsläge.

I läget Huvudmeny visas parametrarna gruppvis. Den första siran i parameternumret (från vänster) indikerar parameterns gruppnummer. Parametergruppen delas sedan in i undergrupper vid behov. Till exempel:

0-** Drift/display Parametergrupp 0-0* Grundinställningar Parameterns undergrupp Parameter 0-01 Language Parameter Parameter 0-02 Motor Speed Unit Parameter Parameter 0-03 Regional Settings Parameter

Tabell 7.1 Exempel på parametergruppernas hierarki

kongureras för en specik tillämpning. Varje

7.2.2 Parameternavigering

7 7

Koppla på strömmen till frekvensomriktaren på följande sätt:

1. Kontrollera att inspänningen är balanserad inom 3 %. Korrigera annars obalansen i inspänningen innan du fortsätter. Upprepa proceduren efter spänningskorrigeringen.

2. Kontrollera att eventuella ledningar till tillvalsutrustning stämmer överens med installationskraven.

3. Kontrollera att alla operatörsenheter är inställda på OFF (AV).

4. Stäng och fäst alla kåpor och luckor på frekvensomriktaren.

5. Slå på strömmen till enheten men starta inte frekvensomriktaren. På enheter som har en strömbrytare vrids brytaren till läge ON (PÅ) för att koppla på strömmen till frekvensomriktaren.

Använd följande LCP-knappar för att navigera genom parametrarna:

Tryck på [▲] och [▼] för att bläddra upp eller ned.

•

Tryck på [◄] [►] för att gå ett steg åt vänster eller

•

höger om ett decimaltecken när du redigerar ett parametervärde med decimaler.

Tryck på [OK] för att godkänna ändringen.

•

Tryck på [Cancel] för att avbryta ändringen och

•

lämna redigeringsläget.

Tryck två gånger på [Back] för att gå till

•

statusvyn.

Tryck på [Main Menu] en gång för att gå tillbaka

•

till huvudmenyn.

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 69

Idrifttagning

VLT® AQUA Drive FC 202

7.2.3 Ange systeminformation

OBS!

PROGRAMVARUHÄMTNING

Vid idrifttagning med dator ska du installera MCT 10 Setup Software. Programvaran kan hämtas (basversion) eller beställas (avancerad version, kodnummer 130B1000). Mer information och hämtbara objekt nns på

www.danfoss.com/en/service-and-support/downloads/dds/ vlt-motion-control-tool-mct-10/.

Följande steg används för att ange grundläggande systeminformation i frekvensomriktaren. De rekommenderade parameterinställningarna är avsedda för driftsättning och kontroll. Tillämpningsinställningarna varierar.

OBS!

Även om de här stegen förutsätter att en asynkronmotor används kan en permanentmagnetmotor användas. Mer information om specika motortyper nns i den produktspecika programmeringshandboken.

1. Tryck på [Main Menu] på LCP:n.

2. Välj 0-** Drift/display och tryck på [OK].

3. Välj 0-0* Grundinställningar och tryck på [OK].

4. Välj parameter 0-03 Regional Settings och tryck på [OK].

5. Välj [0] Internationellt eller [1] Nordamerika och tryck på [OK]. (Detta ändrar fabriksinställningarna för vissa grundläggande parametrar.)

6. Tryck på [Quick Menu] på LCP:n och välj sedan Q2 Snabbinställning.

7. Ändra följande parameterinställningar som anges i Tabell 7.2 vid behov. Information om motordata nns på motorns märkskylt.

Parameter Fabriksinställning

Parameter 0-01 Language Engelska Parameter 1-20 Motor Power [kW] 4,00 kW Parameter 1-22 Motor Voltage 400 V Parameter 1-23 Motor Frequency 50 Hz Parameter 1-24 Motor Current 9,00 A Parameter 1-25 Motor Nominal Speed 1 420 varv/minut Parameter 5-12 Terminal 27 Digital Input Utrullning, invert. Parameter 3-02 Minimum Reference 0,000 varv/minut Parameter 3-03 Maximum Reference 1500,000 varv/minut Parameter 3-41 Ramp 1 Ramp Up Time 3,00 s Parameter 3-42 Ramp 1 Ramp Down Time 3,00 s Parameter 3-13 Reference Site Länkat till Hand/

Auto

Parameter Fabriksinställning

Parameter 1-29 Automatic Motor Adaptation (AMA)

Tabell 7.2 Snabbinstallationinställningar

OBS!

INGÅNGSSIGNAL SAKNAS

Om det står AUTO REMOTE COASTING eller larm 60 Externt stopp på LCP:n innebär det att enheten är klar för drift, men att det saknas en ingångssignal. Mer information nns i kapitel 5.9.4 Aktivera motordrift (plint

27).

7.2.4 Kongurera automatisk energioptimering

Automatisk energioptimering (AEO) är en procedur som minimerar spänningen till motorn, vilket minskar energiförbrukning, värme och buller.

1. Tryck på [Main Menu].

2. Välj 1-** Last/motor och tryck på [OK].

3. Välj 1-0* Allmänna inställningar och tryck på [OK].

4. Välj parameter 1-03 Torque Characteristics och tryck på [OK].

5. Välj antingen [2] Autoenergioptim. CT eller [3] Autoenergioptim. VT och tryck på [OK].

7.2.5 Kongurera automatisk motoranpassning

Automatisk motoranpassning är en procedur som optimerar kompatibilitet mellan frekvensomriktaren och motorn.

Frekvensomriktaren skapar en matematisk modell av motorn för att reglera den utgående motorströmmen. Proceduren testar även den elektriska strömmens balans i ingångsfasen. Den jämför motoregenskaperna med de data som har angetts i parametrarna 1-20 till 1-25.

OBS!

Se kapitel 9.5 Lista över varningar och larm om varningar eller larm avges. Vissa motorer kan inte utföra den fullständiga versionen av testet. Om så är fallet, eller om ett utgångslter är anslutet till motorn väljer du [2] Aktivera reducerad AMA.

Kör den här proceduren med kall motor för bästa resultat.

1. Tryck på [Main Menu].

2. Välj 1-** Last/motor och tryck på [OK].

3. Välj 1-2* Motordata och tryck på [OK].

70 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Idrifttagning Handbok

4. Välj parameter 1-29 Automatic Motor Adaptation (AMA) och tryck på [OK].

5. Välj [1] Aktivera fullständig AMA och tryck på [OK].

6. Tryck på [Hand On] och sedan på [OK]. Testet utförs automatiskt och när det är klart visas ett meddelande.

7.3 Testa före systemstart

VARNING

MOTORSTART

Om du inte säkerställer att motorn, systemet och eventuell ansluten utrustning är redo för start kan det leda till personskador eller materiella skador. Före start ska du:

säkerställa att utrustningen är driftsäker under

•

alla förhållanden

kontrollera att motorn, systemet och all

•

ansluten utrustning är redo för start.

7.3.1 Motorns rotation

OBS!

Om motorn körs i fel riktning kan utrustningen skadas. Kontrollera motorns rotation genom att köra motorn kortvarigt innan enheten startas. Motorn körs kortvarigt vid 5 Hz eller den minimifrekvens som anges i parameter 4-12 Motor Speed Low Limit [Hz].

5. Kontrollera att återkopplingen är positiv i parameter 16-57 Feedback [RPM].

Mer information om tillvalet pulsgivare nns i tillvalets handbok.

OBS!

NEGATIV ÅTERKOPPLING

Om återkopplingen är negativ är pulsgivarens anslutning felaktig. Använd antingen parameter 5-71 Term 32/33

Encoder Direction eller parameter 17-60 Feedback Direction för att invertera riktningen, eller vänd pulsgi-

varens kablar. Parameter 17-60 Feedback Direction är endast tillgängligt med tillvalet VLT® Encoder InputMCB

102.

7.4 Systemstart

VARNING

MOTORSTART

Om du inte säkerställer att motorn, systemet och eventuell ansluten utrustning är redo för start kan det leda till personskador eller materiella skador. Före start ska du:

säkerställa att utrustningen är driftsäker under

•

alla förhållanden

kontrollera att motorn, systemet och all

•

ansluten utrustning är redo för start.

7 7

1. Tryck på [Hand on].

2. Flytta den vänstra markören till vänster om decimaltecknet med hjälp av den vänstra pilknappen och ange ett varvtal som roterar motorn långsamt.

3. Tryck på [OK].

4. Om motorns rotation är fel anger du

parameter 1-06 Clockwise Direction till [1] Inverterad.

7.3.2 Pulsgivarens rotation

Om pulsgivaråterkoppling används, ska följande steg utföras:

1. Välj [0] Utan återkoppling i parameter 1-00 Congu- ration Mode.

2. Välj [1] 24 V-pulsgivare i parameter 7-00 Speed PID Feedback Source.

3. Tryck på [Hand on].

Tryck på [►] för positiv varvtalsreferens (parameter 1-06 Clockwise Direction vid [0] Normal).

För att slutföra proceduren i det här avsnittet måste du som användare dra ledningar och programmera olika tillämpningar. Vi rekommenderar följande förfarande när du är färdig med tillämpningskongurationen.

1. Tryck på [Auto On].

2. Kör ett externt körkommando. Ett externt körkommando kan till exempel vara en brytare, knapp eller en PLC (Programmable Logic Controller).

3. Justera varvtalsreferensen genom hela varvtalsintervallet.

4. Säkerställ att systemet fungerar korrekt genom att kontrollera motorns nivåer för ljud och vibration.

5. Ta bort det externa körkommandot.

Om varningar eller larm visas, se kapitel 9.5 Lista över varningar och larm.

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 71

Idrifttagning

VLT® AQUA Drive FC 202

7.5 Parameterinställning

OBS!

REGIONALA INSTÄLLNINGAR

Vissa parametrar har olika fabriksinställningar för internationellt bruk eller bruk i USA. En lista över de olika standardvärdena nns i kapitel 11.2 Fabriksparame- terinställningar, internationellt/Nordamerika.

Flera parameterfunktioner måste ställas in för att etablera korrekt programmering för tillämpningar. Information om parametrar nns i programmeringshandboken.

Parameterinställningar sparas internt i frekvensomriktaren, vilket ger följande fördelar:

Parameterinställningar kan överföras till LCP-

•

minnet och sparas som en säkerhetskopia.

Flera enheter kan snabbt programmeras genom

•

att ansluta LCP:n till enheten och hämta de lagrade parameterinställningarna.

Inställningar som är sparade i LCP:n ändras inte

•

vid återställning av fabriksinställningarna.

Ändringar som görs i fabriksinställningarna, samt

•

eventuell programmering som gjorts i parametrar, lagras och kan visas i snabbmenyn. Se kapitel 3.8 LCP-menyer.

7.5.1 Överföra och hämta parameterinställningar

Frekvensomriktaren drivs med hjälp av parametrar som är lagrade på styrkortet inuti frekvensomriktaren. Vid överföring och hämtning yttar du parametrarna mellan styrkortet och LCP:n.

1. Tryck på [O].

2. Gå till parameter 0-50 LCP Copy och tryck på [OK].

3. Välj något av följande:

3a Välj [1] Alla till LCP om du vill överföra

data till LCP:n.

3b Välj [2] Alla från LCP om du vill överföra

data från LCP:n till styrkortet.

4. Tryck på [OK]. En indikator visar överföringens eller hämtningens förlopp.

5. Tryck på [Hand On] eller [Auto On].

7.5.2 Återställa fabriksinställningarna

OBS!

DATAFÖRLUST

Programmering, motordata, lokalisering och övervakningsposter går förlorade om fabriksinställningarna återställs. Skapa en säkerhetskopia genom att överföra data till LCP:n innan initiering. Se kapitel 7.5.1 Överföra och hämta parameterinställningar.

Återställ parametrarnas fabriksinställningar genom att initiera enheten. Initiering utförs manuellt eller via

parameter 14-22 Operation Mode.

Parameter 14-22 Operation Mode återställer inte följande

inställningar:

Drifttid.

•

Tillval för seriell kommunikation.

•

Inställningar för personlig meny.

•

Fellogg, larmlogg och andra övervakningsfunk-

•

tioner.

Rekommenderad initiering

1. Tryck på [Main Menu] två gånger för att komma åt parametrarna.

2. Gå till parameter 14-22 Operation Mode och tryck på [OK].

3. Bläddra till Initiering och tryck på [OK].

4. Bryt nätspänningen till enheten och vänta tills displayen slocknat.

5. Slå på strömmen till enheten. Fabriksinställda parameterinställningar återställs under startsekvensen. Startsekvensen tar något längre tid än normalt.

6. Tryck på [Reset] efter att larm 80, Frekvensom- riktare initierad med standardvärden visas.

Återgång till fabriksprogrammering

Återgång till fabriksprogrammering återställer alla fabriksinställningar förutom följande:

Parameter 15-00 Operating hours.

•

Parameter 15-03 Power Up's.

•

Parameter 15-04 Over Temp's.

•

Parameter 15-05 Over Volt's.

•

Så här utför du återgång till fabriksprogrammering:

1. Bryt nätspänningen till enheten och vänta tills displayen slocknat.

2. Tryck och håll ned [Status], [Main Menu] och [OK] samtidigt som du kopplar på strömmen till enheten (ungefär 5 sekunder eller tills du hör ett klick och äkten startar). Startsekvensen tar något längre tid än normalt.

72 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB929.10

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB930.10

+10

A IN

COM

A OUT

COM

A53

U - I

0 – 10 V

e30bb926.11

Exempel på kabeldragning Handbok

8 Exempel på kabeldragning

Exemplen i detta avsnitt är tänkta som en snabb referens för vanliga tillämpningar.

Parameterinställningarna motsvarar de regionala

•

standardvärdena, som du väljer i parameter 0-03 Regional Settings, om inte något annat anges.

Parametrar som är kopplade till plintarna och

•

deras inställningar visas bredvid ritningarna.

Switchinställningar för de analoga plintarna A53

•

eller A54 visas där så behövs.

En bygelledning behövs mellan plint 12 och plint

•

37 för STO när fabriksinställda programmeringsvärden används.

Parametrar

Funktion Inställning

Parameter 1-29 Automatic

[1] Aktivera

fullst. AMA Motor Adaptation (AMA) Parameter 5-12 Terminal 27

[0] Ingen

funktion Digital Input

* = Standardvärde

Anteckningar/kommentarer:

Ställ in parametergrupp 1-2* Motordata enligt motorns

märkskylt.

8.1 Kabeldragningar för automatisk motoranpassning (AMA)

Parametrar

Funktion Inställning

Parameter 1-29 Automatic Motor Adaptation (AMA) Parameter 5-12 T erminal 27 Digital Input

* = Standardvärde

Anteckningar/kommentarer:

Ställ in parametergrupp 1-2* Motordata enligt motorns

märkskylt.

Tabell 8.1 Kabeldragning för AMA med T27 ansluten

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 73

[1] Aktivera fullst. AMA

[2]* Utrullning, invert.

Tabell 8.2 Kabeldragning för AMA utan T27 ansluten

Kabeldragningar för analog

8.2 varvtalsreferens

Parametrar

Funktion Inställning

Parameter 6-10 Terminal 53 Low Voltage Parameter 6-11 Terminal 53 High Voltage Parameter 6-14 Terminal 53 Low Ref./Feedb. Value Parameter 6-15 Terminal 53 High Ref./Feedb. Value

* = Standardvärde

Anteckningar/kommentarer:

Tabell 8.3 Kabeldragning för analog varvtalsreferens (Spänning)

0,07 V*

10 V*

0 varv/minut

1 500 varv/ minut

8 8

+10

A IN

COM

A OUT

COM

e30bb927.11

A53

U - I

4 - 20mA

+24 V

D IN

COM

D IN

+10

A IN

COM

A OUT

COM

130BB802.10

130BB805.12

Speed

Start/Stop (18)

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB803.10

Speed

130BB806.10

Latched Start (18)

Stop Inverse (27)

Exempel på kabeldragning

VLT® AQUA Drive FC 202

Parametrar

Funktion Inställning

Parameter 6-12

4 mA*

Terminal 53 Low Current Parameter 6-13

20 mA*

Terminal 53 High Current Parameter 6-14

0 varv/minut

Bild 8.1 Start/stopp med Safe Torque O

Terminal 53 Low Ref./Feedb. Value Parameter 6-15 Terminal 53

1 500 varv/ minut

High Ref./Feedb. Value

* = Standardvärde

Anteckningar/kommentarer:

Parametrar

Funktion Inställning

Parameter 5-10

[9] Pulsstart Terminal 18 Digital Input Parameter 5-12 Terminal 27

[6] Stopp,

inverterat Digital Input

* = Standardvärde

Anteckningar/kommentarer:

Tabell 8.4 Kabeldragning för analog varvtalsreferens (Ström)

Om parameter 5-12 Terminal 27 Digital Input är inställd på [0] Ingen funktion behövs ingen

Kabeldragningar för start/stopp

8.3

bygelledning till plint 27.

Parametrar

Funktion Inställning

Parameter 5-10

[8] Start* Terminal 18 Digital Input Parameter 5-12 Terminal 27

[0] Ingen

funktion Digital Input Parameter 5-19 Terminal 37 Digital Input

[1] Safe Torque

O-larm

Tabell 8.6 Kabeldragning för pulsstart/-stopp

* = Standardvärde

Anteckningar/kommentarer:

Tabell 8.5 Kabeldragning för start-/stoppkommando med Safe Torque O

74 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Om parameter 5-12 Terminal 27

Digital Input är inställd på [0] Ingen funktion behövs ingen

bygelledning till plint 27.

Bild 8.2 Pulsstart/-stopp, inverterat

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB934.11

+24 V

D IN

COM

D IN

+10

A IN

COM

A OUT

COM

130BB928.11

+10

A IN

COM

A OUT

COM

A53

U - I

≈ 5kΩ

e30bb683.11

Exempel på kabeldragning Handbok

Parametrar

Funktion Inställning

Parameter 5-10

[8] Start Terminal 18 Digital Input Parameter 5-11 Terminal 19

[10]

Reversering* Digital Input

Parameter 5-12 Terminal 27

[0] Ingen

funktion Digital Input Parameter 5-14 Terminal 32

[16] Förinst ref

bit 0 Digital Input Parameter 5-15 Terminal 33

[17] Förinst ref

bit 1 Digital Input Parameter 3-10 Preset Reference

Förinställd ref. 0 Förinställd ref. 1 Förinställd ref. 2 Förinställd ref. 3

25%

50%

75%

100% * = Standardvärde

Anteckningar/kommentarer:

Kabeldragningar för extern

8.4 larmåterställning

Parametrar

Funktion Inställning

Parameter 5-11 Terminal 19

[1] Återställning

Digital Input

* = Standardvärde

Anteckningar/kommentarer:

8 8

Tabell 8.7 Kabeldragning för start/stopp med reversering

Tabell 8.8 Kabeldragning för extern larmåterställning

och fyra förinställda varvtal

Kabeldragning för varvtalsreferens med

8.5 manuell potentiometer

Parametrar

Funktion Inställning

Parameter 6-10 Terminal 53 Low Voltage Parameter 6-11 Terminal 53 High Voltage Parameter 6-14 Terminal 53 Low Ref./Feedb. Value Parameter 6-15 Terminal 53 High Ref./Feedb. Value

Tabell 8.9 Kabeldragning för varvtalsreferens (med manuell potentiometer)

* = Standardvärde

Anteckningar/kommentarer:

0,07 V*

10 V*

0 varv/minut

1 500 varv/ minut

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 75

+24 V

D IN

COM

D IN

e30bb804.12

130BB840.12

Speed

Reference

Start (18)

Freeze ref (27)

Speed up (29)

Speed down (32)

+24 V

D IN

COM

D IN

+10

A IN

COM

A OUT

COM

R1R2

61 68 69

RS-485

130BB685.10

Exempel på kabeldragning

VLT® AQUA Drive FC 202

8.6 Kabeldragning för öka/minska varvtal

Parametrar

Funktion Inställning

Parameter 5-10 Terminal 18 Digital Input Parameter 5-12 Terminal 27 Digital Input Parameter 5-13 Terminal 29 Digital Input Parameter 5-14 Terminal 32 Digital Input

[8] Start*

[19] Frys referens

[21] Öka varvtal

[22] Minska varvtal

8.7 Kabeldragningar för RS485nätverksanslutning

Parametrar

Funktion Inställning

Parameter 8-30 Protocol Parameter 8-31 Address Parameter 8-32 Baud Rate

* = Standardvärde

Anteckningar/kommentarer:

Välj protokoll, adress och baudhastighet i parametrarna.

FC*

9600*

* = Standardvärde

Anteckningar/kommentarer:

Tabell 8.10 Kabeldragning för öka/minska varvtal

Bild 8.3 Öka/minska varvtal

Tabell 8.11 Kabeldragning för RS485-nätverksanslutning

76 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

130BB686.12

VLT

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

A53

U - I

D IN

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

R1R2

130BB839.10

Exempel på kabeldragning Handbok

8.8 Kabeldragning för motortermistor

OBS!

Termistorer måste använda förstärkt eller dubbel isolering för att uppfylla PELV-isoleringskraven.

Parametrar

Funktion Inställning

Parameter 1-90 Motor Thermal Protection Parameter 1-93 Thermistor Source

* = Standardvärde

Anteckningar/kommentarer:

Om bara en varning önskas ska

parameter 1-90 Motor Thermal Protection ställas in på [1] Termistorvarning.

Tabell 8.12 Kabeldragning för motortermistor

[2] Termistortripp

[1] analog ingång 53

Kabeldragning för en reläkonguration

8.9 med Smart Logic Control

Parametrar

Funktion Inställning

Parameter 4-30 Motor Feedback Loss Function Parameter 4-31 Motor Feedback Speed Error Parameter 4-32 Motor Feedback Loss Timeout Parameter 7-00 S peed PID Feedback Source Parameter 17-11 Resolution (PPR) Parameter 13-00 SL Controller Mode Parameter 13-01 Start Event Parameter 13-02 Stop Event Parameter 13-10 Comparator Operand Parameter 13-11 Comparator Operator Parameter 13-12 Comparator Value Parameter 13-51 SL Controller Event Parameter 13-52 SL Controller Action Parameter 5-40 F unction Relay

* = Standardvärde

Anteckningar/kommentarer:

Om gränsvärdet i återkopplingsövervakningen överskrids utfärdas varning 90, Återk.övervakn. SLC övervakar varning 90, Återk.övervakn., och om varningen aktiveras utlöses relä 1. Den externa utrustningen kan behöva service. Om återkopplingsfelet går under gränsvärdet igen inom 5 s fortsätter frekvensomriktaren och varningen försvinner. Återställ relä 1 genom att trycka på [Reset] på LCP:n.

Tabell 8.13 Kabeldragning för en reläkonguration med Smart Logic Control

[1] Varning

100 varv/ minut

5 s

[2] MCB 102

1024*

[1] På

[19] Varning

[44] Resetknapp [21] Varningsnummer

[1] ≈ (lika med)*

[22] Komparator 0

[32] Ange dig. ut. A låg

[80] SL Digital utgång A

8 8

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 77

Exempel på kabeldragning

VLT® AQUA Drive FC 202

8.10 Kabeldragning för en dränkbar pump

Systemet består av en dränkbar pump som styrs av en DanfossVLT® AQUA Drive och en tryckgivare. Givaren ger

en återkopplingssignal på 4–20 mA till frekvensomriktaren, som håller ett konstant tryck genom att reglera pumpens varvtal. En del viktiga överväganden måste göras när en frekvensomriktare ska utformas för en tillämpning med en dränkbar pump. Väl frekvensomriktare efter motorström.

Burkmotorn är en motor med en burk av rostfritt

•

stål mellan rotor och stator som har ett större och mer magnetiskt motståndsluftgap och ett svagare fält än en normal motor. Det svagare fältet gör att motorerna kan utformas med en högre märkström än en normal motor med liknande

eekt.

Pumpen innehåller axiallager som skadas vid

•

körning under minimivarvtalet, vilket vanligtvis är 30 Hz.

Motorreaktansen är icke-linjär i dränkbara

•

pumpmotorer och därför kan AMA (automatisk motoranpassning) eventuellt inte användas. Vanligtvis drivs dränkbara pumpar med väldigt långa motorkablar som eliminerar den icke-linjära motorreaktansen och gör att frekvensomriktaren kan utföra AMA. Om AMA inte fungerar kan motordata ställas in i parametergrupp 1-3* Av. Motordata (se motorns datablad). Om AMA fungerar kommer frekvensomriktaren att kompensera för spänningsfallet i de långa motorkablarna. Längden på motorkabeln måste därför tas med i beräkningen för att kunna optimera systemprestanda om avancerade motordata ställs in manuellt.

Det är viktigt att systemet drivs med minsta

•

möjliga förslitning på pump och motor. Ett Danfoss påfrestning och förlänga livslängden (kontrollera den aktuella motorisoleringen och frekvensomriktarens du/dt-specikation). De esta tillverkare av dränkbara pumpar kräver att utgångslter används.

EMC-prestanda kan vara svår att uppnå på grund

•

av att den speciella pumpkabeln, som kan motstå fukt och väta i brunnen, vanligtvis är oskärmad. En lösning kan vara att använda en skärmad kabel ovanför brunnen och fästa skärmen i brunnsröret om det är gjort av stål. Ett sinuslter minskar även EMI från de oskärmade motorkablarna.

Den speciella burkmotorn används på grund av de fuktiga installationsförhållanden. Utforma systemet i enlighet med utströmmen för att motorn ska kunna köras på märkeffekten.

-sinuslter kan sänka motorns isolations-

För att förhindra skador på pumpens axiallager och säkerställa tillräcklig motorkylning så snabbt som möjligt är det viktigt att rampa pumpen från stopp till minimivarvtal så snabbt som möjligt. De esta tillverkare av dränkbara pumpar rekommenderar pumpen rampar upp till maximalt

varvtal (30 Hz) i maximalt 2–3 s. VLT® AQUA DriveFC 202 är utformad med initial och avslutande ramp för dessa tillämpningar. Initial och avslutande ramp är två 2 individuella ramper. Om initial ramp aktiveras, rampar motorn från stopp till minimivarvtal och växlar sedan automatiskt till normal ramp när minimivarvtalet uppnås. Avslutande ramp gör motsatsen, dvs. den rampar från minimivarvtal till stopp vid en stoppsituation. Överväg även att aktivera avancerad övervakning av minimivarvtal som beskrivs i Design Guide.

Uppnå ytterligare pumpskydd genom att använda torrkörningsdetekteringen. Mer information nns i programmeringshandboken.

Genom att rörfyllningsläget aktiveras kan vattenslag kan förhindras. Frekvensomriktaren från Danfoss kan fylla vertikala rör med hjälp av PID-regulatorn och rampa upp trycket till en Om rörfyllningsläge är aktiverat övergår frekvensomriktaren till det läget när den når jämnt minimivarvtal efter start. Trycket rampas långsamt upp tills det når ett användarde- nierat fyllningsbörvärde, vid vilket frekvensomriktaren automatiskt inaktiverar rörfyllningsläget och fortsätter i normalt läge med återkoppling.

Elektrisk ledningsdragning

Bild 8.4 Kabeldragning för tillämpning med dränkbar pump

användardenierad nivå (enheter/sekund).

78 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Exempel på kabeldragning Handbok

OBS!

Ange den analoga ingången 2 (plint 54) format till mA. (switch 202).

Parameterinställningar

Parameter

Parameter 1-20 Motor Power [kW]/parameter 1-21 Motor Power [HP] Parameter 1-22 Motor Voltage Parameter 1-24 Motor Current Parameter 1-28 Motor Rotation Check

Se till att parameter 1-29 Automatic Motor Adaptation (AMA) är inställd på [2] Aktivera red. AMA.

Tabell 8.14 Relevanta parametrar för dränkbar pump Tillämpning

Parameter Inställning

Parameter 3-02 Minimum Reference

Parameter 3-03 Maximum Reference

Parameter 3-84 Initial Ramp Time (2 s) Parameter 3-88 Final Ramp Time (2 s) Parameter 3-41 Ramp 1 Ramp Up Time Parameter 3-42 Ramp 1 Ramp Down Time Parameter 4-11 Motor Speed Low Limit [RPM] Parameter 4-13 Motor Speed High Limit [RPM] Använd guiden för drift med återkoppling under Snabbmeny⇒Funktion Inställningar, för att ställa in återkopplings-

inställningarna i PID-regulatorn.

Minimireferensenheten stämmer överens med enheten i parameter 20-12 Reference/

Feedback Unit

Maximireferensenheten stämmer överens med enheten i parameter 20-12 Reference/

Feedback Unit

(8 s beroende på storlek)

(30 Hz)

(50/60 Hz)

Prestanda

Bild 8.5 Prestandakurva för rörfyllningsläge

8 8

Tabell 8.15 Exempel på inställningar för dränkbar pump Tillämpning

Parameter

Parameter 29-00 Pipe Fill Enable Inaktiverad Parameter 29-04 Pipe Fill Rate (Återkopplingsenheter) Parameter 29-05 Filled Setpoint (Återkopplingsenheter)

Tabell 8.16 Exempel på inställningar för rörfyllningsläge

MG21A507 Danfoss A/S © 09/2018 Med ensamrätt. 79

Inställning

Exempel på kabeldragning

VLT® AQUA Drive FC 202

8.11 Kabeldragning för en kaskadregulator

I Bild 8.6 visas ett exempel med den inbyggda grundläggande kaskadregulatorn med en pump med variabelt varvtal (huvudpump) och två pumpar med fast varvtal, en 4–20 mA givare och systemsäkerhetsspärr.

Bild 8.6 Kopplingsschema för kaskadregulator

80 Danfoss A/S © 09/2018 Med ensamrätt. MG21A507

Exempel på kabeldragning Handbok

8.12 Kabeldragning för en fast pump med variabelt varvtal

K1 blockerar K2 via den mekaniska spärren, som

•

förhindrar att nätspänningen kopplas till frekvensomriktarens utgång (via K1).

En extra brytkontakt på K1 förhindrar att K3

•

kopplas in.

Relä 2 styr kontaktor K4 för styrning av in- och

•

urkoppling av pumpen med fast varvtal.

Vid växling slås båda reläerna av, och nu blir relä

•

2 det första strömsatta reläet.

En mer detaljerad beskrivning av idrifttagning av tillämpningar med blandade pumpar och master/slav-

tillämpningar nns i VLT® Cascade Controller Options MCO

101/102-handboken.

Bild 8.7 Kopplingsschema för pump med variabelt varvtal

8.13 Kabeldragning för växling av huvudpump

Bild 8.8 Kopplingsschema för växling av huvudpump.

Varje pump måste anslutas till två kontaktorer (K1/K2 och K3/K4) med en mekanisk spärr. Bimetallreläer eller andra överbelastningsskydd för motor måste användas i enlighet med lokala bestämmelser och/eller individuella behov.

8 8

Relä 1 (R1) och relä 2 (R2) är inbyggda i frekven-

•

somriktaren.

När alla reläer är frånslagna kommer det första

•

inbyggda reläet som slås på att koppla in den kontaktor som motsvarar pumpen som styrs av reläet. Till exempel slår relä 1 på kontaktor K1, som blir huvudpump.

130BD430.10

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

9 Underhåll, diagnostik och felsökning

Det här avsnittet innehåller:

Riktlinjer för underhåll och service.

•

Statusmeddelanden.

•

Varningar och larm.

•

Grundläggande felsökning.

•

9.1 Underhåll och service

Vid normala driftförhållanden och frekvensomriktaren underhållsfri under sin beräknade livslängd. För att förhindra haveri, fara och skador ska du kontrollera frekvensomriktaren med regelbundna intervall, som avgörs av driftförhållandena. Byt ut slitna eller skadade delar mot originalreservdelar eller standarddelar. Vid behov av service och support kan du gå till

www.danfoss.com/en/contact-us/contacts-list/?lter=type %3Adanfoss-sales-service-center%2Csegments%3ADDS.

belastningsproler är

VARNING

OAVSIKTLIG START

När frekvensomriktaren är ansluten till växelströmsnät, DC-försörjning eller lastdelning kan motorn starta när som helst. Oavsiktlig start vid programmering, underhåll eller reparationsarbete kan leda till dödsfall, allvarliga personskador eller materiella skador. Motorn kan starta med hjälp av en extern brytare, ett seriellt fältbusskommando, en ingångsreferenssignal från LCP:n eller LOP, via ärrstyrning med MCT 10 Set-up Software eller efter ett uppklarat feltillstånd.

Så här förhindrar du oavsiktlig motorstart:

Tryck på [O/Reset] på LCP:n innan du

•

programmerar parametrar.

Koppla bort frekvensomriktaren från nätet.

•

Frekvensomriktaren, motorn och all annan

•

elektrisk utrustning måste vara driftklara när frekvensomriktaren ansluts till växelströmsnät, DC-försörjning eller lastdelning.

9.2 Åtkomstpanel för kylplatta

9.2.1 Ta bort åtkomstpanel för kylplattan

Frekvensomriktaren kan beställas med en åtkomstpanel (tillval) baktill på enheten. Den här panelen ger åtkomst till kylplattan och gör det möjligt att rengöra kylplattan för eventuella dammansamlingar.

Bild 9.1 Åtkomstpanel för kylplatta

OBS!

SKADOR PÅ KYLPLATTA

Om du använder fästdon som är längre än kylplattans originalfästdon kan kylplattans kylningsänsar skadas.

1. Koppla från strömmen från frekvensomriktaren och vänta i 20 minuter så att kondensatorerna hinner ladda ur helt. Mer information nns i kapitel 2 Säkerhet.

2. Placera frekvensomriktaren så att du kommer åt dess baksida.

3. Ta bort skruvarna (3 mm (0,12 in) inre hex) som fäster åtkomstpanelen på kapslingens baksida. Det nns 5 eller 9 skruvar beroende på frekvensomriktarens storlek.

4. Kontrollera att kylplattan inte är skadad eller smutsig.

5. Avlägsna damm och skräp med en dammsugare.

6. Sätt tillbaka panelen och fäst den på kapslingens baksida med de skruvar som tidigare avlägsnades. Dra åt skruvarna enligt kapitel 10.8 Åtdragnings- moment för fäste.

Status

799RPM 7.83A 36.4kW

0.000

53.2%

1(1)

Auto Hand O

Remote Local

Ramping Stop Running Jogging . . . Stand-by

130BB037.11

Underhåll, diagnostik och f... Handbok

9.3 Statusmeddelanden

När frekvensomriktaren är i läget Status visas statusmeddelanden automatiskt längst ned på LCP-displayen. Mer information nns i Bild 9.2. Statusmeddelanden denieras i Tabell 9.1–Tabell 9.3.

1 Varifrån start-/stoppkommandot kommer. Mer information

nns i Tabell 9.1.

2 Varifrån varvtalsregleringen kommer. Mer information nns i

Tabell 9.2.

3 Ger information om frekvensomriktarens status. Mer

information nns i Tabell 9.3.

Bild 9.2 Statusvisning

OBS!

I läget auto/ärr kräver frekvensomriktaren externa kommandon för att utföra funktioner.

I Tabell 9.1 till Tabell 9.3 beskrivs statusmeddelandenas innebörd.

Av Frekvensomriktaren reagerar inte på någon

styrsignal förrän [Auto On] eller [Hand On] trycks ned.

Auto Start-/stoppkommandon skickas via

styrplintarna och/eller via den seriella kommunikationen.

Hand Navigeringsknapparna på LCP:n kan användas

för att styra frekvensomriktaren. Stoppkommandon, återställning, reversering, DC-broms och andra signaler som används på styrplintarna åsidosätter den lokala styrningen.

Tabell 9.1 Driftläge

Extern Varvtalsreferensen ges från:

Externa signaler.

•

Seriell kommunikation.

•

Interna förinställda referenser.

•

Lokal Frekvensomriktaren använder värden från

LCP:n.

Tabell 9.2 Referensplats

AC-broms AC-broms har valts i parameter 2-10 Brake

Function. AC-bromsen övermagnetiserar

motorn för att åstadkomma en styrd

minskning. AMA klar OK Automatisk motoranpassning (AMA) utfördes. AMA klar AMA är klar för start. Tryck på [Hand On] för

att starta. AMA kör AMA-processen är igång. Bromsning Bromschoppern är i drift. Bromsmotståndet

absorberar den generativa energin. Bromsn. max Bromschoppern är i drift. Eektgränsen för

bromsmotståndet som denierats i

parameter 2-12 Brake Power Limit (kW) har

uppnåtts. Utrullning

Kontrollerad nedrampning

Hög ström Frekvensomriktarens utström överstiger den

Låg ström Frekvensomriktarens utström understiger den

DC-håll DC-håll har valts i parameter 1-80 Function at

[2] Inverterad utrullning valdes som en

•

funktion för en digital ingång (parametergrupp 5–1* Digitala ingångar).

Motsvarande plint är inte ansluten.

Utrullning aktiverad via seriell kommuni-

•

kation.

[1] Kontrollerad nedrampning valdes i

parameter 14-10 Mains Failure.

Nätspänningen ligger under det

•

värde som är inställt i

parameter 14-11 Mains Fault Voltage Level vid nätfel.

Frekvensomriktaren rampar ned

•

motorn genom en kontrollerad nedrampning.

gräns som ställts in i parameter 4-51 Warning

Current High.

gräns som ställts in i parameter 4-52 Warning

Speed Low.

Stop och ett stoppkommando är aktivt.

Motorn hålls av en likström som är inställd i

parameter 2-00 DC Hold/Preheat Current.

9 9

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

DC-stopp Motorn hålls med en likström

parameter 2-01 DC Brake Current under en viss tid (parameter 2-02 DC Braking Time).

DC-bromsen aktiveras i parameter 2-03 DC

•

Brake Cut In Speed [RPM] och ett stoppkommando är aktivt.

DC-broms (inverterad) är valt som en

•

funktion för en digital ingång (parametergrupp 5–1*Digitala ingångar).

Motsvarande plint är inte aktiv.

DC-bromsen aktiveras via seriell kommuni-

•

kation.

Hög återkoppling

Återkoppling låg Summan av alla aktiva återkopplingar

Frys utgång Fjärreferensen, som innehåller det aktuella

Begäran om frys utgång

Frys ref. [19] Frys referens har valts som en funktion för

Joggbegäran Ett joggkommando har gavs, men motorn

Summan av alla aktiva återkopplingar överstiger den återkopplingsgräns som är inställd i parameter 4-57 Warning Feedback High.

understiger den återkopplingsgräns som är inställd i parameter 4-56 Warning Feedback Low.

varvtalet, är aktiv.

[20] Frys utgång har valts som en funktion

•

för en digital ingång (parametergrupp 5– 1*Digitala ingångar). Motsvarande plint är

aktiv. Varvtalsreglering är bara möjlig via plintfunktionerna Öka varvtal och Minska varvtal.

Hållramp aktiveras via seriell kommuni-

•

kation.

Ett kommando om att frysa utgången gavs, men motorn förblir stoppad tills en drift tillåten-signal tas emot.

en digital ingång (parametergrupp 5–1*Digitala ingångar). Motsvarande plint är aktiv. Frekvensomriktaren sparar den faktiska referensen. Nu går det bara att ändra referensen via plintfunktionerna Öka varvtal och Minska varvtal.

förblir stoppad tills en drift tillåten-signal tas emot via en digital ingång.

Jogg Motorn körs som programmerat i

parameter 3-19 Jog Speed [RPM].

[14] Jogg har valts som en funktion för en

•

digital ingång (parametergrupp 5–1* Digitala ingångar). Motsvarande plint (till

exempel plint 29) är aktiv.

Joggfunktionen aktiveras via den seriella

•

kommunikationen.

Joggfunktionen valdes som en reaktion på

•

en övervakningsfunktion (till exempel Ingen signal). Övervakningsfunktionen är aktiv.

Motorkontroll [2] Motorkontroll har valts i

parameter 1-80 Function at Stop. Ett

stoppkommando är aktivt. En permanent

testström läggs på motorn för att säkerställa

att den är ansluten till frekvensomriktaren. OVC-styrning Överspänningsstyrning har aktiverats i

parameter 2-17 Over-voltage Control, [2]

Aktiverad. Den anslutna motorn försörjer

frekvensomriktaren med generativ energi.

Överspänningsstyrningen justerar V/Hz-förhål-

landet så att motorn körs i styrt läge och

förhindrar att frekvensomriktaren trippar. Eektenhet av (Endast för frekvensomriktare med extern 24

V-försörjning.) Nätförsörjningen till frekven-

somriktaren har kopplats bort, men styrkortet

får ström via den externa 24 V-försörjningen. Skyddsläge Skyddsläget är aktivt. En kritisk status har

upptäckts i enheten (en överström eller

överspänning).

Switchfrekvensen reduceras till 1 500 kHz

•

om parameter 14-55 Output Filter är inställt på [2] Svåglt. monterat för att undvika tripp. Annars reduceras switchfrekvensen till 1 000 Hz.

Om det är möjligt upphör skyddsläget

•

efter ungefär 10 sekunder.

Skyddsläget kan begränsas i

•

parameter 14-26 Trip Delay at Inverter Fault.

Snabbstopp Motorn decelererar med parameter 3-81 Quick

Stop Ramp Time.

[4] Snabbstopp, inv. har valts som en

•

funktion för en digital ingång (parametergrupp 5–1* Digitala ingångar).

Motsvarande plint är inte aktiv.

Snabbstoppsfunktionen aktiverades via

•

seriell kommunikation.

Rampning Motorn accelererar/decelererar med hjälp av

aktiv upprampning/nedrampning. Referensen,

ett gränsvärde eller ett stillestånd har ännu

inte uppnåtts.

Underhåll, diagnostik och f... Handbok

Ref. hög Summan av alla aktiva referenser ligger över

den referensgräns som är inställd i parameter 4-55 Warning Reference High.

Ref. låg Summan av alla aktiva referenser ligger över

den referensgräns som är inställd i parameter 4-54 Warning Reference Low.

Kör på ref. Frekvensomriktaren körs inom referens-

området. Återkopplingsvärdet stämmer överens med börvärdet.

Driftbegäran Ett startkommando har angetts, men motorn

är stoppad tills en drift tillåten-signal tas emot

via en digital ingång. Kör Frekvensomriktaren kör motorn. Energisparläge Energisparfunktionen är aktiverad. Det innebär

att motorn nu har stoppats men att den

startar om automatiskt vid behov. Högt varvtal Motorvarvtalet överstiger det värde som är

inställt i parameter 4-53 Warning Speed High. Lågt varvtal Motorvarvtalet överstiger det värde som är

inställt i parameter 4-52 Warning Speed Low. Standby I läget Auto on startar frekvensomriktaren

motorn med en startsignal från en digital

ingång eller seriell kommunikation. Startfördröjning En fördröjd starttid har ställts in i

parameter 1-71 Start Delay. Ett startkommando

är aktiverat och motorn startar när startförd-

röjningstiden har gått ut. Start fr./rev. [12] Aktivera start med. och [13] Aktivera start

mot har valts som funktioner för två olika

digitala ingångar (parametergrupp 5–1* Digitala

ingångar). Motorn startar framåt eller

reverserat beroende på vilken plint som

aktiveras. Stopp Frekvensomriktaren har tagit emot ett

stoppkommando från en något av följande:

LCP.

•

Digital ingång.

•

Seriell kommunikation.

•

Tripp Ett larm har lösts ut och motorn har stoppats.

När larmorsaken har åtgärdats ska du

återställa frekvensomriktaren på ett av följande

sätt:

Tryck på [Reset].

•

Med ärrstyrning via styrplintar.

•

Via seriell kommunikation.

•

Genom att trycka på [Reset], med ärrstyrning

via styrplintar eller via seriell kommunikation.

Tripplås Ett larm har lösts ut och motorn har stoppats.

När larmorsaken har åtgärdats ska du slå av och på strömmen till frekvensomriktaren. Återställ frekvensomriktaren manuellt på ett av följande sätt:

Tryck på [Reset].

•

Med ärrstyrning via styrplintar.

•

Via seriell kommunikation.

•

Tabell 9.3 Driftstatus

9.4 Varnings- och larmtyper

Frekvensomriktarens programvara skickar varningar och larm för att underlätta felsökning av problem. Varningen eller larmnumret visas på LCP.

Varning

En varning indikerar att frekvensomriktaren har registerat ett onormalt driftvillkor som leder till ett larm. En varning försvinner när det onormala tillståndet upphör.

Larm

Ett larm indikerar ett fel som måste åtgärdas omedelbart. Felet utlöser alltid en tripp eller ett tripplås. Återställ frekvensomriktaren efter ett larm. Återställ frekvensomriktaren på ett av följande fyra sätt:

Tryck på [Reset]/[O/Reset].

•

Med ett återställningskommando via en digital

•

ingång.

Med ett återställningskommando via seriell

•

kommunikation.

Med automatisk återställning.

•

Tripp

När frekvensomriktaren trippar avbryts driften för att förhindra skador på frekvensomriktaren och annan utrustning. Vid en tripp utrullar motorn till ett stopp. Frekvensomriktarlogiken fortsätter att fungera och övervakar frekvensomriktarens status. Efter att felet har åtgärdats kan frekvensomriktaren återställas.

Tripplås

Vid tripplås avbryter frekvensomriktaren driften för att förhindra skador på frekvensomriktaren och annan utrustning. Vid ett tripplås utrullar motorn till ett stopp. Frekvensomriktarlogiken fortsätter att fungera och övervakar frekvensomriktarens status. Frekvensomriktaren startar endast ett tripplås vid allvarliga fel som kan skada frekvensomriktaren eller annan utrustning. När felen har åtgärdats ska du slå av och på ingångsströmmen innan frekvensomriktaren återställs.

Varnings- och larmvisning

En varning och varningsnumret visas på LCP:n.

•

Ett larm och larmnumret blinkar.

•

9 9

130BP086.12

Status

0.0Hz 0.000kW 0.00A

0.0Hz 0

Earth Fault [A14]

Auto Remote Trip

1(1)

Back

Cancel

Info

Alarm

Warn.

130BB467.11

Underhåll, diagnostik och f...

Bild 9.3 Larmexempel

Utöver texten och larmkoden som visas på LCP:n, nns tre statuslampor.

Varningslampa Larmlampa

Varning På O Larm Av Tänd (blinkar) Tripplås På Tänd (blinkar)

Bild 9.4 Statuslampor

9.5 Lista över varningar och larm

Följande varnings- eller larminformation denierar respektive varnings- eller larmtillstånd, ger förslag på trolig orsak och på en lösning eller felsökningsprocedur.

VARNING 1, 10 V låg

Styrkortets spänning från plint 50 är längre än 10 V. Minska belastningen på plint 50 något, eftersom 10 Vförsörjningen är överbelastad. Max. 15 mA eller min. 590 Ω.

Detta tillstånd kan orsakas av en kortslutning i en ansluten potentiometer eller av fel på kablarna till potentiometern.

Felsökning

Ta bort kabeln från plint 50. Om varningen

•

försvinner sitter felet i ledningarna. Byt ut styrkortet om varningen inte försvinner.

VARNING/LARM 2, Signalavbrott

Varningen eller larmet visas bara om det har programmerats i parameter 6-01 Live Zero Timeout Function. Signalen på en av de analoga ingångarna ligger under

VLT® AQUA Drive FC 202

50 % av det minimivärde som programmerats för ingången. Detta tillstånd kan orsakas av en trasig ledning eller en felaktig enhet som sänder signalen.

Felsökning

VARNING/LARM 3, Ingen motoransl.

Ingen motor har anslutits till frekvensomriktarens utgång. Varningen eller larmet visas bara om det har programmerats i parameter 1-80 Function at Stop.

Felsökning

VARNING/LARM 4, Nätfasbortfall

En fas saknas på försörjningssidan, eller så är nätspänningsobalansen för hög. Det här meddelandet visas också vid fel i ingångslikriktaren. Alternativen programmeras i parameter 14-12 Function at Mains Imbalance.

Felsökning

VARNING 5, Hög DC-spän.

DC-busspänningen överstiger varningsgränsen för högspänning. Gränsen beror på frekvensomriktarens spänningsmärkning. Enheten är fortfarande aktiv.

VARNING 6, Låg DC-spänning

DC-busspänningen understiger varningsgränsen för låg spänning. Gränsen beror på frekvensomriktarens spänningsmärkning. Enheten är fortfarande aktiv.

VARNING/LARM 7, DC-översp.

Om DC-busspänningen överskrider gränsvärdet kommer frekvensomriktaren att trippa efter en viss tid.

Felsökning

Kontrollera anslutningarna på alla analoga

•

nätplintar.

- Styrkortsplintarna 53 och 54 för signaler,

plint 55 gemensam.

VLT® General Purpose I/O MCB 101 plint 11 och 12 för signaler, plint 10 gemensam.

VLT® Analog I/O Option MCB 109 plint 1, 3 och 5 för signaler, plint 2, 4 och 6 gemensam.

Kontrollera att frekvensomriktarens program-

•

mering och switchinställningar stämmer överens med den analoga signaltypen.

Utför ett signaltest på ingångsplintarna.

•

Kontrollera anslutningen mellan frekvensomriktare

•

och motor.

Kontrollera nätspänningen och nätströmmar till

•

frekvensomriktaren.

Anslut ett bromsmotstånd.

•

Förläng ramptiden.

•

Ändra ramptypen.

•

Aktivera funktionerna i parameter 2-10 Brake

•

Function.

Underhåll, diagnostik och f... Handbok

Öka parameter 14-26 Trip Delay at Inverter Fault.

•

Om larmet/varningen inträar vid en strömdipp

•

ska du använda kinetisk back-up (parameter 14-10 Mains Failure).

VARNING/LARM 8, DC-undersp.

Om DC-busspänningen sjunker under underspänningsgränsen söker frekvensomriktaren efter en 24 V DCreservförsörjning. Om ingen 24 V DC-reservförsörjning är ansluten trippar frekvensomriktaren efter en viss fastställd tidsfördröjning. Tidsfördröjningen varierar med enhetens storlek.

Felsökning

Kontrollera att nätspänningen stämmer överens

•

med frekvensomriktarens spänning.

Testa inspänningen.

•

Testa mjukladdningskretsarna.

•

VARNING/LARM 9, Växelri. överb.

Frekvensomriktaren har körts med mer än 100 % överbelastning under för lång tid och kopplas snart ur. Räknaren för elektroniskt-termiskt växelriktarskydd varnar vid 98 % och trippar vid 100 % samtidigt som ett larm utlöses. Frekvensomriktaren kan inte återställas förrän räknaren är under 90 %.

Felsökning

Jämför utströmmen som visas på LCP:n med

•

frekvensomriktarens nominella ström.

Jämför utströmmen som visas på LCP:n med den

•

uppmätta motorströmmen.

Visa den termiska belastningen på LCP:n och

•

övervaka värdet. Vid drift över frekvensomriktarens kontinuerliga strömmärkdata ökar räknaren. Vid drift under frekvensomriktarens kontinuerliga strömmärkdata minskar räknaren.

VARNING/LARM 10, Motor-ETR, öv.

Enligt det elektronisk-termiska skyddet (ETR) är motorn överhettad.

Välj ett av följande alternativ:

Frekvensomriktaren utfärdar en varning eller ett

•

larm när räknaren är > 90 % om parameter 1-90 Motor Thermal Protection är inställt på varningsalternativ.

Frekvensomriktare trippar när räknaren når 100 %

•

om parameter 1-90 Motor Thermal Protection är inställt på trippalternativ.

Felet uppstår när motorn drivs med mer än 100 % överbelastning under alltför lång tid.

Felsökning

Kontrollera om motorn är överhettad.

•

Kontrollera om motorn är mekaniskt överbelastad.

•

Kontrollera att den inställda motorströmmen i

•

parameter 1-24 Motor Current är korrekt.

Kontrollera att motordata i parametrarna 1–20 till

•

1–25 är korrekt inställda.

Om en extern äkt används kontrollerar du att

•

den är vald i parameter 1-91 Motor External Fan.

Om du kör AMA i parameter 1-29 Automatic Motor

•

Adaptation (AMA) kan du justera frekvensomriktaren efter motorn och därmed minska den termiska belastningen.

VARNING/LARM 11, Motort., över

Kontrollera om termistorn är frånkopplad. Välj huruvida frekvensomriktaren ska utfärda en varning eller ett larm i parameter 1-90 Motor Thermal Protection.

Felsökning

Kontrollera om motorn är överhettad.

•

Kontrollera om motorn är mekaniskt överbelastad.

•

Kontrollera, vid användning av plint 53 eller 54,

•

att termistorn har anslutits korrekt mellan antingen plint 53 eller 54 (analog spänningsingång) och plint 50 (+10 V-försörjning). Kontrollera även att plintbrytaren för 53 och 54 är inställd på spänning. Kontrollera att parameter 1-93 Thermistor Source väljer plint 53 eller 54.

När plintarna 18, 19, 31, 32 eller 33 (digitala

•

ingångar) används ska du kontrollera att termistorn är korrekt ansluten mellan den digitala ingångsplint som används (digital ingång, endast PNP) och plint 50. Välj den plint som används i parameter 1-93 Thermistor Source.

VARNING/LARM 12, Momentgräns

Momentet är högre än värdet i parameter 4-16 Torque Limit Motor Mode eller parameter 4-17 Torque Limit Generator Mode. Parameter 14-25 Trip Delay at Torque Limit kan

användas för att ändra detta från endast en varning till en varning som följs av ett larm.

Felsökning

Om motormomentgränsen överskrids under

•

upprampning ska uppramptiden förlängas.

Om generatormomentgränsen överskrids under

•

nedrampning ska nedramptiden ökas.

Om momentgränsen uppnås vid drift ska

•

momentgränsen höjas. Kontrollera att systemet fungerar säkert även vid högre moment.

Kontrollera att tillämpningen inte drar för mycket

•

ström från motorn.

VARNING/LARM 13, Överström

Växelriktarens toppströmgräns (ungefär 200 % av den nominella strömmen) har överskridits. Varningen visas i cirka 1,5 sekunder, varefter frekvensomriktaren trippar och utfärdar ett larm. Felet kan orsakas av chockbelastning eller snabb acceleration när tröghetsbelastningen är hög. Om accelerationen vid upprampning är snabb, kan felet även uppstå efter en kinetisk back-up.

9 9

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

Om utökad styrning av mekanisk broms är valt kan trippen återställas externt.

Felsökning

Koppla bort strömmen och kontrollera om det

•

går att vrida på motoraxeln.

Kontrollera att motorstorleken passar frekvensom-

•

riktaren.

Kontrollera att alla motordata är korrekt inställda i

•

parametrarna 1-20 till 1-25.

LARM 14, Jordfel

Det nns ström från utfaserna till jord, antingen i kabeln mellan frekvensomriktaren och motorn eller i själva motorn. Strömomvandlarna upptäcker jordfelet genom att mäta frekvensomriktarens utström och frekvensomriktarens inström från motorn. Varningen om jordfelet utfärdas om avvikelsen mellan de två strömvärdena är för stor. Frekvensomriktarens utström måste vara densamma som dess inström.

Felsökning

Koppla bort strömmen från frekvensomriktaren

•

och åtgärda jordfelet.

Sök efter jordfel i motorn genom att mäta

•

LARM 15, Ofullst. mask.v.

Ett tillval som monterats fungerar inte tillsammans med det aktuella styrkortets maskinvara eller programvara.

Notera värdena för följande parametrar och kontakta Danfoss.

motståndet till jord på motorkablarna och motorn med en megohmmeter.

Återställ alla eventuella enskilda förskjutningar i

•

de tre strömomvandlarna i frekvensomriktaren. Utför en manuell initiering eller en fullständig AMA. Den här metoden är relevant främst efter att eektkortet har bytts.

Parameter 15-40 FC Type.

•

Parameter 15-41 Power Section.

•

Parameter 15-42 Voltage.

•

Parameter 15-43 Software Version.

•

Parameter 15-45 Actual Typecode String.

•

Parameter 15-49 SW ID Control Card.

•

Parameter 15-50 SW ID Power Card.

•

Parameter 15-60 Option Mounted.

•

Parameter 15-61 Option SW Version (för varje

•

tillvalsöppning).

LARM 16, Kortslutning

Det har skett en kortslutning i motorn eller motorkablarna.

VARNING

HÖG SPÄNNING

Frekvensomriktare innehåller hög spänning när de är anslutna till växelströmsnät, DC-försörjning eller lastdelning. Om installation, driftsättning och underhåll inte utförs av behörig personal kan det leda till dödsfall eller allvarliga personskador.

Felsökning

Koppla bort strömmen till frekvensomriktaren och

•

åtgärda kortslutningen.

Kontrollera att frekvensomriktaren har rätt ströms-

•

kalningskort och rätt antal strömskalningskort för systemet.

VARNING/LARM 17, Styrord TILL

Kommunikation med frekvensomriktaren saknas. Varningen är endast aktiv när parameter 8-04 Control Timeout Function INTE är inställd på [0] Av. Om parameter 8-04 Control Timeout Function är inställd på [5] Stopp och tripp visas en varning och frekvensomriktaren rampar sedan ned tills den stannar. Därefter visas ett larm.

Felsökning

Kontrollera anslutningarna på den seriella

•

kommunikationskabeln.

Öka parameter 8-03 Control Timeout Time.

•

Kontrollera att kommunikationsutrustningen

•

fungerar.

Kontrollera att EMC-installationen utfördes

•

korrekt.

VARNING/LARM 20, Temp. ingångsfel

Temperaturgivaren är inte ansluten.

VARNING/LARM 21, Param.fel

Parametern ligger utanför intervallet. Parameternumret visas på displayen.

Felsökning

Ange ett giltigt värde för den berörda

•

parametern.

VARNING/LARM 22, Lyftmek. broms

Varningens/larmets värde visar orsaken: 0 = Vridmomentsref. uppnåddes inte innan tidsgränsen (parameter 2-27 Torque Ramp Time). 1 = Ingen förväntad bromsåterkoppling uppmättes innan tidsgränsen uppnåddes (parameter 2-23 Activate Brake Delay, parameter 2-25 Brake Release Time).

VARNING 23, Interna

Fläktvarningsfunktionen är en skyddsfunktion som kontrollerar om äkten är igång/monterad. Fläktvarningen kan inaktiveras i parameter 14-53 Fan Monitor ([0] Inaktiverad).

äktar

Underhåll, diagnostik och f... Handbok

För frekvensomriktare med likströmsäktar nns en återkopplingsgivare monterad i äkten. Om äkten beordras att köras och det inte nns någon återkoppling från givaren visas detta larm. För frekvensomriktare med växelströmsäktar övervakas spänningen till äktarna.

Felsökning

Kontrollera att äkten fungerar ordentligt.

•

Slå av/på strömmen till frekvensomriktaren och

•

kontrollera att äkten fungerar vid start.

Kontrollera givarna på styrkortet.

•

VARNING 24, Externa äktar

Fläktvarningsfunktionen är en skyddsfunktion som kontrollerar om äkten är igång/monterad. Fläktvarningen kan inaktiveras i parameter 14-53 Fan Monitor ([0] Inaktiverad).

En återkopplingsgivare är monterad i äkten. Om äkten beordras att köras och det inte nns någon återkoppling från givaren visas detta larm. Larmet visas även om det nns ett kommunikationsfel mellan eektkortet och styrkortet.

I larmloggen nns information om vilket rapportvärde som är kopplat till varningen.

Om rapportvärdet är 1 nns det ett maskinvarufel med en av äktarna. Om rapportvärde är 11 nns det ett kommunikationsfel mellan eektkortet och styrkortet.

Felsökning av äkt

Slå av/på strömmen till frekvensomriktaren och

•

kontrollera att äkten fungerar vid start.

Kontrollera att äkten fungerar ordentligt. Använd

•

parametergrupp 43-** Unit Readouts för att visa varje äkts varvtal.

Felsökning av eektkort

Kontrollera kabeldragningen mellan eektkortet

•

och styrkortet.

Eektkortet kan behöva bytas.

•

Styrkortet kan behöva bytas.

•

VARNING 25, Bromsmotstånd

Bromsmotståndet övervakas under drift. Om kortslutning uppstår inaktiveras bromsfunktionen och varningen visas. Det går fortfarande att köra frekvensomriktaren, men bromsfunktionen saknas.

Felsökning

Koppla bort strömmen från frekvensomriktaren

•

och byt ut bromsmotståndet (se parameter 2-15 Brake Check).

VARNING/LARM 26, Bromsöverbel.

Den eekt som överförs till bromsmotståndet beräknas som ett medelvärde över de senaste 120 sekundernas drift. Beräkningen baseras på DC-busspänningen och bromsmotståndsvärdet som är inställt i parameter 2-16 AC brake Max. Current. Varningen aktiveras när bromseekten är högre än 90 % av bromsmotståndseekten. Om [2] Tripp är valt i

parameter 2-13 Brake Power Monitoring trippar frekvensomriktarens när bromseekten når 100 %.

VARNING/LARM 27, Broms IGBT

Bromstransistorn övervakas under drift och om den kortsluts inaktiveras bromsfunktionen och en varning utfärdas. Det går fortfarande att köra frekvensomriktaren, men eftersom bromstransistorn har kortslutits överförs en avsevärd eekt till bromsmotståndet, även om detta inte är aktivt.

VARNING

ÖVERHETTNINGSRISK

En störning i strömmen kan orsaka att bromsmotståndet överhettas och kan eventuellt leda till att brand uppstår. Om det inte går att koppla bort strömmen till frekvensomriktaren och ta bort bromsmotståndet kan det medföra att utrustningen skadas.

Felsökning

Koppla bort strömmen från frekvensomriktaren.

•

Ta bort bromsmotståndet.

•

Felsökning av kortslutningen.

•

VARNING/LARM 28, Bromskontroll

Bromsmotståndet är inte anslutet eller också fungerar det inte.

Felsökning

Kontrollera parameter 2-15 Brake Check.

•

LARM 29, Kylplattetemp.

Den maximala temperaturen för kylplattan har överskridits. Temperaturfelet återställs inte förrän temperaturen har sjunkit under den temperatur som är kylplattan. Trippen och återställningspunkterna är olika beroende på frekvensomriktarens eektstorlek.

Felsökning

Kontrollera om följande tillstånd föreligger:

För hög omgivningstemperatur.

•

För lång motorkabel.

•

För litet utrymme för luftöde över och under

•

frekvensomriktaren.

Blockerat luftöde runt frekvensomriktaren.

•

Skadad kylplatteäkt.

•

Smutsig kylplatta.

•

För frekvensomriktare med D- och E--kapslingar baseras det här larmet på den temperatur som mäts av kylplattans givare som är monterad inuti IGBT-modulen.

Felsökning

Kontrollera äktmotståndet.

•

Kontrollera mjukladdningssäkringar.

•

Kontrollera den termiska givaren för IGBT.

•

denierad för

9 9

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

LARM 30, U-fasbortfall

Motorfas U mellan frekvensomriktaren och motorn saknas.

VARNING

HÖG SPÄNNING

VARNING

HÖG SPÄNNING

Endast behörig personal får utföra installation,

•

driftsättning och underhåll.

Innan underhålls- eller reparationsarbete utförs

•

ska ett lämpligt verktyg för att mäta spänning användas för att säkerställa att ingen spänning föreligger i frekvensomriktaren.

Felsökning

Koppla bort strömmen från frekvensomriktaren

•

och kontrollera motorfas U.

LARM 31, V-fasbortfall

Motorfas V mellan frekvensomriktaren och motorn saknas.

VARNING

HÖG SPÄNNING

Endast behörig personal får utföra installation,

•

driftsättning och underhåll.

Innan underhålls- eller reparationsarbete utförs

•

ska ett lämpligt verktyg för att mäta spänning användas för att säkerställa att ingen spänning föreligger i frekvensomriktaren.

Felsökning

Koppla bort strömmen från frekvensomriktaren

•

och kontrollera motorfas V.

LARM 32, W-fasbortfall

Motorfas W mellan frekvensomriktaren och motorn saknas.

Endast behörig personal får utföra installation,

•

driftsättning och underhåll.

Innan underhålls- eller reparationsarbete utförs

•

ska ett lämpligt verktyg för att mäta spänning användas för att säkerställa att ingen spänning föreligger i frekvensomriktaren.

Felsökning

Koppla bort strömmen från frekvensomriktaren

•

och kontrollera motorfas W.

LARM 33, Uppstartfel

För många nättillslag har inträat inom en kort tidsperiod.

Felsökning

Låt enheten svalna till drifttemperatur.

•

Kontrollera potentiellt DC-bussfel till jord.

•

VARNING/LARM 34, Fältbussfel

Fältbussen på tillvalskortet för kommunikation fungerar inte.

VARNING/LARM 35, Tillvalsfel

Ett tillvalslarm har tagits emot. Larmet är tillvalet. Den troligaste orsaken är ett nätanslutnings- eller kommunikationsfel.

VARNING/LARM 36, Nätfel

Varningen/larmet aktiveras endast om nätspänningen till frekvensomriktarsystemet försvinner och

parameter 14-10 Mains Failure inte är inställd på [0] Ingen funktion.

Kontrollera frekvensomriktarsystemets säkringar

•

och enhetens nätförsörjning.

Kontrollera att nätspänningen stämmer överens

•

med produktspecikationerna.

Kontrollera att följande tillstånd inte föreligger:

•

Larm 307, Excessive THD(V) (Hög THD(V)), larm 321, Voltage imbalance (Spänningsobalans), varning 417, Mains undervoltage (Nätunderspänning) eller varning 418, Mains overvoltage (Nätöverspänning)

rapporteras om något av de angivna tillstånden föreligger:

- 3-fasspänningens magnitud faller under

25 % av den nominella nätspänningen.

- Någon enfasspänning överskrider 10 %

av den nominella nätspänningen.

specikt för

Underhåll, diagnostik och f... Handbok

- Procentandelen av fasens eller

magnitudens obalans överskrider 8 %.

- Spänningens THD överskrider 10 %.

LARM 37, Fasobalans

Det nns en strömobalans mellan eektenheterna.

LARM 38, Internt fel

När det uppstår ett internt fel visas ett kodnummer, som förklaras i Tabell 9.4.

Felsökning

Slå på/av strömmen.

•

Kontrollera att tillvalet är korrekt installerat.

•

Kontrollera att inga ledningar sitter löst eller

•

saknas.

Du kan behöva kontakta din Danfoss-återförsäljare eller företagets serviceavdelning. Notera kodnumret för vidare felsökningsanvisningar.

Nummer Text

0 Den seriella porten kan inte initieras. Kontakta din

Danfoss-återförsäljare eller serviceavdelningen på Danfoss.

256–258 EEPROM-data är skadade eller för gamla. Byt ut

eektkortet.

512–519 Internt fel. Kontakta din Danfoss-återförsäljare eller

serviceavdelningen på Danfoss. 783 Parametervärdet ligger utanför min-/maxgränserna. 1024–1284 Internt fel. Kontakta din Danfoss-återförsäljare eller

serviceavdelningen på Danfoss. 1299 Tillvalsprogramvaran i öppning A är för gammal. 1300 Tillvalsprogramvaran i öppning B är för gammal. 1302 Tillvalsprogramvaran i öppning C1 är för gammal. 1315 Tillvalsprogramvaran i öppning A stöds inte/är inte

tillåten. 1316 Tillvalsprogramvaran i öppning B stöds inte/är inte

tillåten. 1318 Tillvalsprogramvaran i öppning C1 stöds inte/är

inte tillåten. 1379–2819 Internt fel. Kontakta din Danfoss-återförsäljare eller

serviceavdelningen på Danfoss. 1792 Maskinvaruåterställning för digital signalprocessor. 1793 Motorhärledda parametrar överfördes inte korrekt

till den digitala signalprocessorn. 1794 Eektdata överfördes inte korrekt till den digitala

signalprocessorn vid start. 1795 Den digitala signalprocessorn har tagit emot för

många okända SPI-telegram. Frekvensomriktaren

använder även den här felkoden om MCO inte

startades korrekt. Denna situation kan inträa på

grund av dåligt EMC-skydd eller felaktig jordning. 1796 RAM-kopieringsfel. 1798 Programversion 48.3X eller senare används med

MK1-styrkort. Byt ut mot MKII-utfärdat 8-styrkort. 2561 Byt ut styrkortet.

Nummer Text

2820 LCP, stackspill. 2821 Seriell port, spill. 2822 USB-port, spill. 3072–5122 Parametervärdet ligger utanför gränserna. 5123 Tillval i öppning A: Maskinvaran är inkompatibel

med styrkortets maskinvara.

5124 Tillval i öppning B: Maskinvaran är inkompatibel

med styrkortets maskinvara.

5125 Tillval i öppning C0: Maskinvaran är inkompatibel

med styrkortets maskinvara.

5126 Tillval i öppning C1: Maskinvaran är inkompatibel

med styrkortets maskinvara.

5376–6231 Internt fel. Kontakta din Danfoss-återförsäljare eller

serviceavdelningen på Danfoss.

Tabell 9.4 Interna felkoder

LARM 39, Kylplattegiv.

Ingen återkoppling från kylplattans temperaturgivare.

Signalen från den termiska givaren för IGBT är inte tillgänglig på

eektkortet.

Felsökning

Kontrollera Ribbon-kabeln mellan eektkortet och

•

styrkortet.

Kontrollera om eektkortet är trasigt.

•

Kontrollera om styrkortet är trasigt.

•

VARNING 40, Överlast T27

Kontrollera belastningen på plint 27 eller åtgärda kortslutningen. Kontrollera parameter 5-00 Digital I/O Mode och parameter 5-01 Terminal 27 Mode.

VARNING 41, Överlast T29

Kontrollera belastningen på plint 29 eller åtgärda kortslutningen. Kontrollera även parameter 5-00 Digital I/O Mode och parameter 5-02 Terminal 29 Mode.

VARNING 42, Överlst X30/6 eller X30/7

För plint X30/6 kontrollerar du belastningen på plint X30/6 eller åtgärdar kortslutningen. Kontrollera även

parameter 5-32 Term X30/6 Digi Out (MCB 101) (VLT

General Purpose I/O MCB 101).

För plint X30/7 kontrollerar du belastningen på plint X30/7 eller åtgärdar kortslutningen. Kontrollera

parameter 5-33 Term X30/7 Digi Out (MCB 101) (VLT

General Purpose I/O MCB 101).

LARM 43, Utök. försörj. (tillv)

VLT® Extended Relay Option MCB 113 har monterats utan extern 24 V DC-försörjning. Anslut antingen en extern 24 V DC-försörjning eller ange att ingen extern försörjning används i parameter 14-80 Option Supplied by External

24VDC [0] Nej. En ändring i parameter 14-80 Option Supplied by External 24VDC kräver en eektcykel.

LARM 45, Jordfel 2

Jordfel.

9 9

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

Felsökning

Kontrollera att jordningen är korrekt och att det

•

inte nns lösa anslutningar.

Kontrollera att rätt ledningsdimension används.

•

Kontrollera motorkablar avseende kortslutningar

•

och läckströmmar.

LARM 46, Nätkortsför.

Eektkortets försörjning ligger utanför det specicerade intervallet.

Det nns fyra strömförsörjningar som skapas av SMPS (Switch Mode Power Supply ) på eektkortet:

48 V.

•

24 V.

•

5 V.

•

±18 V.

•

Om försörjningen sker med VLT® 24 V DC Supply MCB 107 övervakas endast 24 V- och 5 V-försörjningen. Om strömförsörjning sker med trefasnätspänning övervakas alla fyra.

Felsökning

Kontrollera om

•

VARNING 47, 24 V-spän. Låg

Eektkortets försörjning ligger utanför det specicerade intervallet.

Det nns fyra strömförsörjningar som skapas av SMPS (Switch Mode Power Supply ) på eektkortet:

Felsökning

VARNING 48, 1,8 V-spän. låg

Den 1,8 V DC-försörjning som används på styrkortet ligger utanför de tillåtna gränserna. Försörjningen mäts på styrkortet.

Felsökning

Kontrollera om styrkortet är trasigt.

•

Kontrollera om tillvalskortet är trasigt.

•

Kontrollera strömförsörjningen om 24 V DC-

•

försörjning används.

Kontrollera frekvensomriktare med D-kapsling så

•

att de inte har en trasig kylplatta, övre äkt eller dörräkt.

Kontrollera frekvensomriktare med E-kapsling så

•

att de inte har en defekt blandäkt.

48 V.

•

24 V.

•

5 V.

•

±18 V.

•

Kontrollera om eektkortet är trasigt.

•

Kontrollera om styrkortet är trasigt.

•

Om det nns ett tillvalskort kontrollerar du om

•

överspänning föreligger.

eektkortet är trasigt.

VARNING 49, Varvtalsgräns

Varningen visas när varvtalet ligger utanför det specicerade området i parameter 4-11 Motor Speed Low Limit

[RPM] och parameter 4-13 Motor Speed High Limit [RPM]. När varvtalet understiger den angivna gränsen i parameter 1-86 Trip Speed Low [RPM] (förutom vid start eller stopp) trippar frekvensomriktaren.

LARM 50, AMA, kalibr.

Kontakta din Danfoss-återförsäljare eller serviceavdelningen på Danfoss.

LARM 51, AMA U

Inställningarna för motorspänning, motorström och motoreekt är felaktiga.

Felsökning

Kontrollera inställningarna i parametrarna 1-20 till

•

1-25.

LARM 52, AMA låg Inom

Motorströmmen är för låg.

Felsökning

Kontrollera inställningarna parameter 1-24 Motor

•

Current.

LARM 53, AMA, st. motor

Motorn är för stor för att AMA ska kunna genomföras.

LARM 54, AMA, lit. motor

Den anslutna motorn är för liten för att AMA ska kunna genomföras.

LARM 55, AMA, par.omr.

AMA kan inte köras eftersom parametervärdena för motorn ligger utanför de tillåtna gränsvärdena.

LARM 56, AMA, avbryt

AMA har avbrutits av manuellt.

LARM 57, AMA, internt

Försök att starta AMA igen. Upprepade omstarter kan överhetta motorn.

LARM 58, AMA, internt

Kontakta Danfoss-återförsäljaren.

VARNING 59, Strömbegränsning

Strömmen är högre än värdet i parameter 4-18 Current Limit. Kontrollera att motordata i parametrarna 1–20 till 1– 25 är korrekt inställda. Öka vid behov strömgränsen.

Försäkra dig om att systemet kan köras säkert även om gränsen höjs.

VARNING 60, Externt stopp

En digital ingångssignal indikerar ett feltillstånd som ligger utanför frekvensomriktaren. En extern förregling har beordrat frekvensomriktaren att trippa. Åtgärda det externa felet. Återuppta normal drift genom att lägga 24 V DC på plinten som är programmerad för extern förregling och återställ frekvensomriktaren.

VARNING/LARM 61, Pulsgivarbortf.

Ett fel har upptäckts mellan beräknat varvtal och varvtalsmätning från återkopplingsenheten.

nom,Inom

Underhåll, diagnostik och f... Handbok

Felsökning

Kontrollera inställningarna för varning/larm/inakti-

•

vering i parameter 4-30 Motor Feedback Loss Function.

Ange tolerabelt fel i parameter 4-31 Motor

•

Feedback Speed Error.

Ange tolerabel återkopplingsförlusttid i

•

parameter 4-32 Motor Feedback Loss Timeout.

VARNING 62, Utfrekv.gräns

Om utfrekvensen uppnår det värde som har ställts in i parameter 4-19 Max Output Frequency utfärdar frekvensomriktaren en varning. Varningen upphör när uteekten faller under den maximala gränsen. Om frekvensomriktaren inte kan begränsa frekvensen trippar den eller utfärdar ett larm. Det senare kan inträa i ux-läget om frekvensomriktaren förlorar kontroll över motorn.

Felsökning

Sök efter möjliga orsaker.

•

Öka utfrekvensgränsen. Försäkra dig om att

•

systemet kan köras säkert vid en högre utfrekvens.

LARM 63, Mek. broms låg

Den faktiska motorströmmen har inte överstigit strömmen för att frikoppla bromsström inom startfördröjningstiden.

VARNING 64, Spänningsgräns

Kombinationen av belastning och varvtal kräver en motorspänning som är högre än den faktiska likspänningen.

VARNING/LARM 65, Styrkortstemp.

Frånslagningstemperaturen för styrkortet är 85 °C.

Felsökning

Kontrollera att den omgivande drifttemperaturen

•

ligger inom gränsvärdena.

Kontrollera att inga lter är igensatta.

•

Kontrollera att äkten fungerar.

•

Kontrollera styrkortet.

•

VARNING 66, Låg temp.

Frekvensomriktaren är för kall för att köras. Varningen bygger på uppgifter från temperaturgivaren i IGBTmodulen. Öka omgivningstemperaturen runt enheten. En underhållsström kan skickas till frekvensomriktaren när motorn är stoppad genom att ställa in parameter 2-00 DC

Hold/Preheat Current på 5 % och parameter 1-80 Function at Stop.

LARM 67, Tillvalsändring

Ett eller era tillval har antingen lagts till eller tagits bort efter det senaste nätfrånslaget. Kontrollera att kongura- tionsändringen är avsiktlig och återställ enheten.

LARM 68, Säkerhetsstopp

Safe Torque O (STO) har aktiverats. Återuppta normal drift genom att applicera 24 V DC på plint 37 och sedan skicka en återställningssignal (via buss, digital I/O eller genom att trycka på [Reset]).

LARM 69, Nätkortstemp.

Temperaturgivaren på eektkortet är antingen för varm eller för kall.

Felsökning

Kontrollera att den omgivande drifttemperaturen

•

ligger inom gränsvärdena.

Kontrollera att inga lter är igensatta.

•

Kontrollera att äkten fungerar.

•

Kontrollera eektkortet.

•

LARM 70, Ogiltig FC-konf

Styrkortet och eektkortet är inte kompatibla. Om du vill kontrollera kompatibiliteten ska du kontakta din Danfossåterförsäljare och ange typkoden som står på enhetens märkskylt, samt kortens artikelnummer.

VARNING/LARM 71, PTC 1 Skrhtsstp

Safe Torque O (STO) har aktiverats från VLT® PTC Thermistor Card MCB 112 eftersom motorn är för varm. Så fort motorn har kylts ned och den digitala ingången från MCB 112 har inaktiverats kan normal drift återupptas när MCB 112 lägger 24 V DC på plint 37 igen. När motorn är klar för normal drift skickas en återställningssignal (via buss, digital I/O eller genom att trycka på [Reset]) på LCP:n). Om automatisk omstart är aktiverad kan motorn starta när felet har åtgärdats.

LARM 72, Allvarligt fel

STO med tripplås. En oväntad kombination av STOkommandon har

VLT® PTC Thermistor Card MCB 112 aktiverar

•

X44/10, men STO aktiveras inte.

MCB 112 är den enda enhet som använder STO

•

(anges i alternativ [4] PTC 1 Larm eller [5] PTC 1 Varning i parameter 5-19 Terminal 37 Digital Input),

STO är aktiverat och X44/10 är inte aktiverat.

VARNING 73, Auto omstart

Safe Torque O (STO) har aktiverats. Om automatisk omstart är aktiverad kan motorn starta när felet har åtgärdats.

LARM 74, PTC-termistor

Larm relaterat till VLT® PTC Thermistor Card MCB 112. PTC fungerar inte.

LARM 75, Ogiltigt prolval

Skriv inte in parametervärdet medan motorn körs. Stanna motorn innan du skriver MCO-prolen till parameter 8-10 Control Prole.

VARNING 76, Pow. Unit Set.

Antalet begärda eektenheter stämmer inte överens med det upptäckta antalet aktiva eektenheter. Om du byter ut en F-kapslingsmodul visas den här varningen om eekts- pecika data i modulens eektkort inte överensstämmer med frekvensomriktaren i övrigt. Varningen utlöses även om eektkortsanslutningen försvinner.

inträat:

9 9

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

Felsökning

Bekräfta att reservdelen och dess eektkort har

•

rätt artikelnummer.

Kontrollera att 44-stiftskablarna mellan MDCIC

•

och eektkorten är korrekt monterade.

VARNING 77, Red. eektläge

Det här larmet gäller endast system med era frekvensomriktare. Systemet körs i reducerat eektläge (färre än tillåtet antal omriktarmoduler). Varningen genereras på eekt- cykeln när systemet är inställd på att köras med färre omriktarmoduler och förblir på.

LARM 78, Spårningsfel

Skillnaden mellan börvärde och verkligt värde överskrider värdet i parameter 4-35 Tracking Error.

Felsökning

Inaktivera funktionen eller välj larm/varning i

•

parameter 4-34 Tracking Error Function.

Kontrollera mekaniken runt lasten och motorn.

•

Kontrollera återkopplingsanslutningarna från motorns pulsgivare till frekvensomriktaren.

Välj motoråterkopplingsfunktion i

•

parameter 4-30 Motor Feedback Loss Function.

LARM 79, Ogiltig PS-konf

Skalningskortets artikelnummer är felaktigt eller inte installerat. Dessutom gick det inte att installera MK101anslutningen på eektkortet.

LARM 80, Enhet initierad

Parameterinställningarna initieras till fabriksinställningen efter en manuell återställning. Ta bort larmet genom att återställa enheten.

LARM 81, CSIV korrupt

CSIV-len innehåller syntaxfel.

LARM 82, CSIV, par.fel

CSIV kunde inte initiera en parameter.

LARM 83, Illegal Option Combi.

De monterade tillvalen är inte kompatibla.

LARM 84, No safety option

Säkerhetstillvalet har tagits bort utan allmän återställning. Återanslut säkerhetstillvalet.

LARM 88, Option detection

En ändring i tillvalslayouten har upptäckts. Parameter 14-89 Option Detection är inställd på [0] Frozen conguration (Frusen konguration) och tillvalslayouten har ändrats.

Justera spårningsfelsintervallet i

•

parameter 4-35 Tracking Error och parameter 4-37 Tracking Error Ramping.

Om du vill tillämpa ändringen aktiverar du tillvals-

•

layoutändringarna i parameter 14-89 Option Detection.

Alternativt återställer du den korrekta tillvalskon-

•

gurationen.

VARNING 89, Mechanical brake sliding

Lyftbromsövervakningen har upptäckt ett motorvarvtal på över 10 varv/minut.

LARM 90, Återk.övervakn.

Kontrollera anslutningen till pulsgivar-/resolvertillvalet och byt vid behov ut VLT® Encoder Input MCB 102 eller VLT

Resolver Input MCB 103.

LARM 91, AI54 felinställd

Ställ brytare S202 i position AV (spänningsingång) när en KTY-givare är ansluten till den analoga ingångsplinten 54.

LARM 96, Startfördr.

Motorstarten har fördröjts på grund av kortcykelskyddet. Parameter 22-76 Interval between Starts är aktiverad.

Felsökning

Felsök systemet och återställ frekvensomriktaren

•

när felet är åtgärdat.

VARNING 97, Stopp fördröjt

Stopp av motorn fördröjs eftersom motorn har körts kortare tid än minimitiden som programmerats i parameter 22-77 Minimum Run Time.

VARNING 98, Klockfel

Tiden är inte inställd eller så fungerar inte RTC-klockan. Återställ klockan i parameter 0-70 Date and Time.

LARM 99, Låst rotor

Rotorn är blockerad.

VARNING/LARM 104, Mixing Fans

Fläkten fungerar inte. Fläktövervakningen kontrollerar att

äkten går vid start eller när blandäkten är påslagen. Blandäktfelet kan kongureras som en varning eller

larmtripp i parameter 14-53 Fan Monitor.

Felsökning

Slå av/på strömmen till frekvensomriktaren för att

•

avgöra om varningen/larmet returneras.

VARNING/LARM 122, Mot. rotat. unexp.

Frekvensomriktaren utför en funktion som kräver att motorn står still, till exempel DC-håll för PM-motorer.

LARM 144, Inrush Supply

Uppstartskortets försörjning ligger utanför det specicerade intervallet. Mer information nns i

rapportvärderesultatrapporten.

Bit 2: Vcc hög.

•

Bit 3: Vcc låg.

•

Bit 4: Vdd hög.

•

Bit 5: Vdd låg.

•

LARM 145, External SCR Disable

Larmet indikerar spänningsobalans på DC-busskondensatorn.

VARNING/LARM 146, Mains Voltage

Nätspänningen ligger utanför giltigt intervall. Följande rapportvärden innehåller kompletterande information.

Underhåll, diagnostik och f... Handbok

Spänning för låg: 0=R-S, 1=S-T, 2=T-R

•

Spänning för hög: 3=R-S, 4=S-T, 5=T-R

•

VARNING/LARM 147, Mains Frequency

Nätfrekvensen ligger utanför giltigt intervall. Mer information nns i rapportvärdena.

0: Frekvens för låg.

•

1: Frekvens för hög.

•

VARNING/LARM 148, Systemtemp.

En eller era av systemtemperaturmätningarna är för hög.

VARNING 163, ATEX ETR cur.lim.warning

Frekvensomriktaren har körts över egenskapskurvan i mer än 50 sekunder. Varningen aktiveras vid 83 % och inaktiveras igen vid 65 % av den tillåtna termiska överbelastningen.

LARM 164, ATEX ETR cur.lim.alarm

Drift över egenskapskurvan i mer än 60 sekunder inom en period om 600 sekunder aktiverar larmet och trippar frekvensomriktaren.

VARNING 165, ATEX ETR freq.lim.warning

Frekvensomriktaren körs i mer än 50 sekunder under den tillåtna minimifrekvensen (parameter 1-98 ATEX ETR interpol. points freq.).

LARM 166, ATEX ETR freq.lim.alarm

Frekvensomriktaren har körts i mer än 60 sekunder (under en period om 600 sekunder) under den tillåtna minimifrekvensen (parameter 1-98 ATEX ETR interpol. points freq.).

VARNING 200, Fire Mode

Frekvensomriktaren körs i re mode. Varningen försvinner när frekvensomriktaren lämnar Fire Mode-läget. Se loggdata för Fire Mode i larmloggen.

VARNING 201, Fire Mode var aktivt

Frekvensomriktaren har övergått till Fire Mode. Koppla på/av strömmen till enheten för att ta bort varningen. Se loggdata för Fire Mode i larmloggen.

VARNING 202, Fire M, gräns överskr.

Vid drift med Fire Mode ignorerades ett eller era larmvillkor som normalt skulle ha trippat enheten. Vid drift i detta läge gäller inte garantin. Koppla på/av strömmen till enheten för att ta bort varningen. Se loggdata för Fire Mode i larmloggen.

VARNING 203, Motor saknas

Ett underbelastningstillstånd upptäcktes i frekvensomriktaren som driver era motorer. Det kan betyda att en motor saknas. Kontrollera att systemet fungerar ordentligt.

VARNING 204, Låst rotor

Ett underbelastningstillstånd upptäcktes i frekvensomriktaren som driver era motorer. Det kan betyda att en motor saknas. Kontrollera att motorn fungerar som den ska.

VARNING 219, Kompressorstopp

Åtminstone 1 kompressor stoppas inverterat via en digital ingång. Den stoppade kompressorn visas i parameter 25-87 Inverse Interlock.

LARM 243, Broms IGBT

Det här larmet gäller endast system med era frekvensomriktare. Likvärdig med larm 27, Broms IGBT. Rapportvärdet nns i larmloggen visar vilken frekvensomriktare som genererade larmet. IGBT-felet kan orsakas på ett av följande sätt:

Likströmssäkringen har löst ut.

•

Bromsbygeln är inte i position.

•

Brytaren av Klixon-typ öppnades på grund av en

•

övertemperatur i bromsmotståndet.

Rapportvärdet i larmloggen indikerar vilken omriktarmodul som genererade larmet:

1 = Vänster omriktarmodul.

2 = Andra omriktarmodulen från vänster.

3 = Tredje omriktarmodulen från vänster (i ett system med 4 moduler).

4 = Fjärde omriktarmodulen från vänster (i ett system med 4 moduler).

LARM 245, Kylplattegiv.

Ingen återkoppling från kylplattans temperaturgivare. Signalen från den termiska givaren för IGBT är inte tillgänglig på eektkortet. Det här larmet motsvarar larm 39, Kylplattegivare. Rapportvärdet i larmloggen indikerar vilken omriktarmodul som genererade larmet:

1 = Vänster omriktarmodul.

2 = Andra omriktarmodulen från vänster.

3 = Tredje omriktarmodulen från vänster (i ett system med 4 moduler).

4 = Fjärde omriktarmodulen från vänster (i ett system med 4 moduler).

Felsökning

Kontrollera följande:

Eektkort.

•

Styrkort.

•

Kontrollera Ribbon-kabeln mellan eektkortet och

•

styrkortet.

LARM 246, Nätkortsför.

Det här larmet gäller endast system med era frekvensomriktare. Motsvarar larm 46, Nätkortsför. Rapportvärdet i larmloggen indikerar vilken omriktarmodul som genererade larmet:

1 = Vänster omriktarmodul.

2 = Andra omriktarmodulen från vänster.

3 = Tredje omriktarmodulen från vänster (i ett system med 4 moduler).

9 9

Underhåll, diagnostik och f...

VLT® AQUA Drive FC 202

4 = Fjärde omriktarmodulen från vänster (i ett system med 4 moduler).

LARM 247, Nätkortstemp.

Det här larmet gäller endast system med era frekvensomriktare. Motsvarar larm 69, Nätkortstemp. Rapportvärdet i larmloggen indikerar vilken omriktarmodul som genererade larmet:

Felsökning

Kontrollera följande:

1 = Vänster omriktarmodul.

2 = Andra omriktarmodulen från vänster.

3 = Tredje omriktarmodulen från vänster (i ett system med 4 moduler).

4 = Fjärde omriktarmodulen från vänster (i ett system med 4 moduler).

LARM 248, Ogiltig PS-konf

Det här larmet gäller endast system med era frekvensomriktare. Motsvarar larm 79, Ogiltig PS-konf. Rapportvärdet i larmloggen indikerar vilken omriktarmodul som genererade

VARNING 250, Ny reservdel

Eekten eller brytarlägets strömförsörjning har ändrats. Återställ frekvensomriktarens typkod i EEPROM. Välj korrekt typkod i parameter 14-23 Typecode Setting enligt etiketten på enheten. Kom ihåg att välja Spara till EEPROM när du är klar.

VARNING 251, Ny typkod

Eektkortet eller andra komponenter har bytts ut och typkoden har ändrats.

Felsökning

larmet:

1 = Vänster omriktarmodul.

2 = Andra omriktarmodulen från vänster.

Symptom Möjlig orsak Test Lösning

Mörk display/ ingen funktion

Displayen tänds och släcks

Ingen ingångsspänning. Se Tabell 6.1. Kontrollera nätspänningen. Inga eller utlösta säkringar. Möjliga orsaker beskrivs under Utlösta

nätsäkringar i den här tabellen.

LCP:n får ingen ström. Kontrollera att kablarna till LCP:n är korrekt

anslutna och att de inte är skadade. Kortslutning på styrspänningen (plint 12 eller 50) eller på styrplintarna. Inkompatibel LCP (LCP från VLT® 2800 eller 5000/6000/8000/ FCD eller FCM). Felaktig kontrastinställning. –

Displayen (LCP) är defekt. Testa att använda en annan LCP. Byt ut den felaktiga LCP:n eller anslut-

Internt spänningsförsörjningsfel eller felaktig SMPS. Överbelastad strömförsörjning (SMPS) kan inträa på grund av felaktig styrkabeldragning eller ett fel inuti frekvensomriktaren.

Kontrollera 24 V-styrförsörjningen för plint

12/13 till 20–39, eller 10 V-försörjningen för

plintarna 50–55.

För att utesluta styrkabelfel ska du koppla ur

styrkablarna genom att ta bort uttagsp-

lintarna.

9.6 Felsökning

– Använd endast LCP 101 (P/N 130B1124)

– Kontakta återförsäljaren.

3 = Tredje omriktarmodulen från vänster (i ett system med 4 moduler).

4 = Fjärde omriktarmodulen från vänster (i ett system med 4 moduler).

Aktuella strömskalningskort på MDCIC.

•

Återställ frekvensomriktaren så att varningen

•

försvinner och den kan återgå till normal drift.

Följ rekommendationerna.

Byt ut den felaktiga LCP:n eller anslutningskabeln. Koppla plintarna korrekt.

eller LCP 102 (P/N 130B1107).

Tryck på [Status] + [▲]/[▼] för att justera kontrasten.

ningskabeln.

Om displayen nu fungerar orsakas problemet av felaktiga styrkablar. Kontrollera att styrkablarna inte är kortslutna eller felinkopplade. Om displayen fortsätter att slockna följer du instruktionerna under Mörk display/ingen funktion.

Danfoss FC 202 Operating guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
