Danfoss FC 103 Design guide [ru]

MAKING MODERN LIVING POSSIBLE
Руководство по проектированию
VLT® Refrigeration Drive FC 103
1,1–90 кВт
www.DanfossDrives.com
Оглавление Руководство по проектированию
Оглавление
1.1 Цель «Руководства по проектированию»
1.2 Структура
1.3 Дополнительные ресурсы
1.4 Сокращения, символы и условные обозначения
1.5 Символы безопасности
1.6 Определения
1.7 Версия документа и программного обеспечения
1.8 Разрешения и сертификаты
1.8.1 Маркировка CE 10
1.8.1.1 Директива по низковольтному оборудованию 11
1.8.1.2 Директива по электромагнитной совместимости 11
1.8.1.3 Директива о машинном оборудовании 11
1.8.1.4 Директива ErP 11
1.8.2 Соответствие стандартам, обозначаемое символом C-tick 12
1.8.3 Соответствие техническим условиям UL 12
1.8.4 Соответствие требованиям использования на море (ADN) 12
7
7
7
7
8
9
9
10
10
1.8.5 Правила экспортного контроля 13
1.9 Техника безопасности
1.9.1 Общие принципы техники безопасности 13
2 Обзор изделия
2.1 Введение
2.2 Описание работы
2.3 Последовательность работы
2.3.1 Секция выпрямителя 19
2.3.2 Промежуточная секция 19
2.3.3 Секция инвертора 20
2.4 Структуры управления
2.4.1 Разомкнутый контур структуры управления 20
2.4.2 Замкнутый контур структуры управления 20
2.4.3 Местное (Ручной режим) и дистанционное (Автоматический режим) управление 21
2.4.4 Формирование задания 22
2.4.5 Формирование обратной связи 24
13
15
15
18
19
20
2.5 Автоматические рабочие функции
2.5.1 Защита от короткого замыкания 25
2.5.2 Защита от превышения напряжения 25
2.5.3 Обнаружение обрыва фазы двигателя 26
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 1
25
Оглавление
VLT® Refrigeration Drive FC 103
2.5.4 Обнаружение асимметрии фаз сети 26
2.5.5 Коммутация на выходе 26
2.5.6 Защита от перегрузки 26
2.5.7 Автоматическое снижение номинальных характеристик 26
2.5.8 Автоматическая оптимизация энергопотребления 27
2.5.9 Автоматическая модуляция частоты коммутации 27
2.5.10 Снижение номинальных характеристик при высокой частоте коммутации 27
2.5.11 Автоматическое снижение номинальных характеристик при избыточной температуре 27
2.5.12 Автоматическое изменение скорости 27
2.5.13 Контур ограничения тока 27
2.5.14 Характеристики при колебаниях мощности 28
2.5.15 Плавный пуск двигателя 28
2.5.16 Подавление резонанса 28
2.5.17 Вентиляторы с управлением по температуре 28
2.5.18 Соответствие требованиям ЭМС 28
2.5.19 Измерение тока на всех трех фазах двигателя 28
2.5.20 Гальваническая развязка клемм управления 28
2.6 Функции для пользовательских применений
2.6.1 Автоматическая адаптация двигателя 29
2.6.2 Тепловая защита двигателя 29
2.6.3 Пропадание напряжения 29
2.6.4 Встроенный ПИД-регулятор 30
2.6.5 Автоматический перезапуск 30
2.6.6 Запуск с хода 30
2.6.7 Полный крутящий момент при пониженной скорости 30
2.6.8 Пропуск частоты 30
2.6.9 Предпусковой нагрев двигателя 31
2.6.10 4 программируемых набора параметров 31
2.6.11 Торможение постоянным током 31
2.6.12 Режим ожидания 31
2.6.13 Разрешение работы 31
28
2.6.14 Интеллектуальное логическое управление (SLC) 31
2.6.15 Функция Safe Torque O 32
2.7 Функции мониторинга сбоев, предупреждений и аварийных сигналов
33
2.7.1 Работа при превышении температуры 33
2.7.2 Предупреждение о высоком и низком задании 33
2.7.3 Предупреждение о высоком и низком сигнале обратной связи 33
2.7.4 Перекос фаз или потеря фазы 34
2.7.5 Предупреждение о высокой частоте 34
2 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Оглавление Руководство по проектированию
2.7.6 Предупреждение о низкой частоте 34
2.7.7 Предупреждение о высоком токе 34
2.7.8 Предупреждение о низком токе 34
2.7.9 Предупреждение об отсутствии нагрузки/обрыве ремня 34
2.7.10 Потеря последовательного интерфейса 34
2.8 Интерфейс пользователя и программирование
2.8.1 Панель местного управления 35
2.8.2 Программное обеспечение для ПК 36
2.8.2.1 Средство конфигурирования MCT 10 36
2.8.2.2 ПО для расчета гармоник VLT® Harmonics Calculation MCT 31 36
2.8.2.3 Программное обеспечение для расчета гармоник (HCS) 37
2.9 Техническое обслуживание
2.9.1 Хранение 37
3 Интеграция системы
3.1 Температура окружающей среды
3.1.1 Влажность 39
3.1.2 Температура 39
3.1.3 Охлаждение 39
3.1.4 Перенапряжение, создаваемое двигателем в генераторном режиме 40
3.1.5 Акустический шум 41
3.1.6 Вибрационные и ударные воздействия 41
3.1.7 Агрессивные среды 41
34
37
38
39
3.1.8 Определения классов IP 42
3.1.9 Радиочастотные помехи 42
3.1.10 Соответствие требованиям PELV и гальванической развязки 43
3.2 ЭМС, гармоники и защита от утечки на землю
3.2.1 Общие вопросы защиты от излучений в соответствии с требованиями ЭМС 44
3.2.2 Результаты испытаний на ЭМС (излучение) 46
3.2.3 Требования по излучению 47
3.2.4 Требования к помехоустойчивости 47
3.2.5 Изоляция двигателя 48
3.2.6 Подшипниковые токи двигателя 48
3.2.7 Гармоники 49
3.2.8 Ток утечки на землю 52
3.3 Энергоэффективность
3.3.1 Классы IE и IES 54
3.3.2 Данные потерь мощности и данные энергоэффективности 54
3.3.3 Потери и КПД двигателя 55
3.3.4 Потери и энергоэффективности системы силового привода 56
44
54
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 3
Оглавление
VLT® Refrigeration Drive FC 103
3.4 Подключение к сети
3.4.1 Конфигурации сети и воздействие ЭМС 56
3.4.2 Низкочастотные помехи в питающей сети 56
3.4.3 Анализ помех в питающей сети 57
3.4.4 Возможности снижения помех в питающей сети 58
3.4.5 Радиочастотные помехи 58
3.4.6 Классификация места эксплуатации 58
3.4.7 Использование с изолированным входным источником 59
3.4.8 Компенсация коэффициента мощности 59
3.4.9 Задержка входного питания 59
3.4.10 Переходные процессы в сети 59
3.4.11 Работа с резервным генератором 60
3.5 Интеграция двигателя
3.5.1 Что следует учитывать при выборе двигателя 60
3.5.2 Синусоидные фильтры и фильтры dU/dt 60
3.5.3 Надлежаще заземление двигателя 61
3.5.4 Кабели двигателей 61
56
60
3.5.5 Экранирование кабеля двигателя 61
3.5.6 Подключение нескольких двигателей 61
3.5.7 Тепловая защита двигателя 63
3.5.8 Выходной контактор 63
3.5.9 Энергоэффективность 63
3.6 Дополнительные входы и выходы
3.6.1 Схема подключений 65
3.6.2 Подключения реле 66

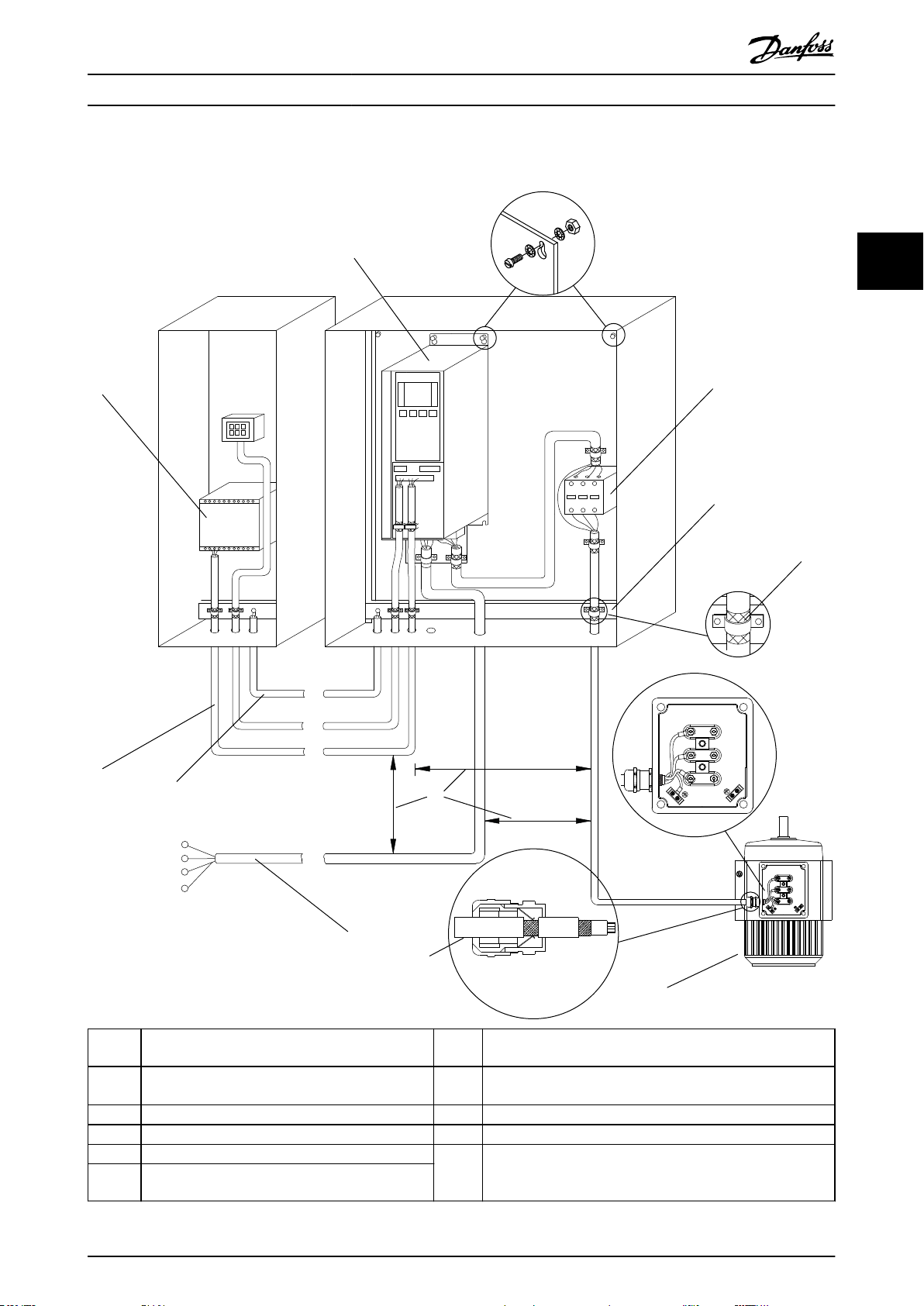

3.6.3 Электрическое подключение с учетом требований ЭМС 67
3.7 Планирование механических характеристик
3.7.1 Зазоры для охлаждения 68
3.7.2 Настенный монтаж 69
3.7.3 Доступ 69
3.8 Дополнительные устройства и принадлежности
3.8.1 Дополнительные устройства связи 72
3.8.2 Дополнительные устройства ввода/вывода, обратной связи и обеспечения безопасности 73
3.8.3 Синусоидные фильтры 73
65
68
69
3.8.4 Фильтры dU/dt 73
3.8.5 Фильтры гармоник 73
3.8.6 Комплект для корпуса IP21/NEMA Тип 1 73
3.8.7 Фильтры синфазных помех 76
3.8.8 Комплект дистанционного монтажа LCP 76
4 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Оглавление Руководство по проектированию
3.8.9 Монтажный кронштейн для корпусов размера A5, B1, B2, C1 и C2 77
3.9 Интерфейс последовательной связи RS 485
3.9.1 Краткое описание 78
3.9.2 Подключение сети 79
3.9.3 Оконечная нагрузка шины RS485 79
3.9.4 Обеспечение ЭМС 79
3.9.5 Краткое описание протокола FC 80
3.9.6 Конфигурация сети 80
3.9.7 Структура кадра сообщения по протоколу FC 80
3.9.8 Примеры протокола FC 84
3.9.9 Протокол Modbus RTU 85
3.9.10 Структура кадра сообщения Modbus RTU 86
3.9.11 Доступ к параметрам 90
3.9.12 Профиль управления FC (Drive) 91
3.10 Контрольный список проектирования системы
4 Примеры применения
4.1 Примеры применения
4.2 Функции избранных применений
78
98
100
100
100
4.2.1 SmartStart 100
4.2.2 Пуск/останов 101
4.2.3 Импульсный пуск/останов 101
4.2.4 Задание от потенциометра 102
4.3 Примеры настройки для различных применений
5 Особые условия
5.1 Снижение номинальных характеристик
5.2 Снижение номинальных характеристик вручную
5.3 Снижение номинальных характеристик при длинных кабелях двигателя или кабелях с увеличенным поперечным сечением
5.4 Снижение номинальных характеристик в зависимости от температуры окружающей среды
6 Код типа и его выбор
6.1 Номенклатура и коды для оформления заказа
6.1.1 Введение 115
6.1.2 Код типа 115
6.2 Дополнительные устройства, принадлежности и запасные части
102
108
108
108
109
109
115
115
116
6.2.1 Номера для заказа: Дополнительные устройства и принадлежности 116
6.2.2 Номера для заказа: Фильтры гармоник 119
6.2.3 Номера для заказа: модули синусоидных фильтров, 200–480 В пер. тока 119
6.2.4 Номера для заказа: модули синусоидых фильтров, 525–600/690 В пер. тока 120
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 5
Оглавление
VLT® Refrigeration Drive FC 103
6.2.5 Фильтры гармоник 121
6.2.6 Синусоидные фильтры 123
6.2.7 Фильтры dU/dt 124
6.2.8 Фильтры синфазных помех 125
7 Технические характеристики
7.1 Электрические характеристики
7.1.1 Питание от сети 3 x 200–240 В перем. тока 126
7.1.2 Питание от сети 3 x 380–480 В перем. тока 128
7.1.3 Питание от сети 3 x 525–600 В перем. тока 130
7.2 Питание от сети
7.3 Выходная мощность и другие характеристики двигателя
7.4 Условия окружающей среды
7.5 Технические характеристики кабелей
7.6 Вход/выход и характеристики цепи управления
7.7 Момент затяжки соединений
7.8 Предохранители и автоматические выключатели
7.9 Номинальная мощность, масса и размеры
7.10 Тестирование dU/dt
7.11 Номинальные характеристики акустического шума
7.12 Избранные дополнительные устройства
7.12.1 VLT® General Purpose I/O Module MCB 101 148
126
126
132
132
133
133
134
137
138
144
145
148
148
7.12.2 VLT® Relay Card MCB 105 148
7.12.3 VLT® Extended Relay Card MCB 113 150
8 Приложение — отдельные чертежи
8.1 Чертежи подключения сетевого питания
8.2 Чертежи подключения двигателя
8.3 Чертежи клемм реле
8.4 Отверстия ввода кабелей
Алфавитный указатель
153
153
156
158
159
164
6 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Введение Руководство по проектированию
1 Введение
1.1 Цель «Руководства по проектированию»
Настоящее руководство по проектированию VLT Refrigeration Drive FC 103 предназначено для:
инженеров-проектировщиков и системных
инженеров;
консультантов по проектированию;
специалистов по применениям и продуктам.
Руководство по проектированию содержит техническую информацию, необходимую для понимания возможностей преобразователя частоты при интегрировании в системы управления и мониторинга двигателей.
Руководство по проектированию содержит рекомендации по проектированию и данные для планирования, позволяющие интегрировать преобразователь частоты в систему. Руководство по проектированию содержит информацию, необходимую для выбора преобразователей частоты и дополнительного оборудования для различных систем и установок.
Анализ подробной информации о продукте на этапе проектирования позволяет разработать хорошо спланированную систему с оптимальной функциональностью и эффективностью.
VLT® является зарегистрированным товарным знаком.
Структура
1.2
Глава 1 Введение: Общее назначение этого руководства по проектированию и сведения о соблюдении международных нормативов.
Глава 2 Обзор изделия: Внутренняя структура, а также функциональные возможности преобразователя частоты и эксплуатационные характеристики.
Глава 3 Интеграция системы: Условия эксплуатации; ЭМС, гармоники, утечки на землю; входное питание; двигатели и подключение двигателей; прочие подключения; проектирование механических элементов; а также описания дополнительных устройств и принадлежностей.
Глава 4 Примеры применения: Образцы применения продуктов и рекомендации по их использованию.
®
Глава 5 Особые условия: Сведения о нестандартных средах эксплуатации.
Глава 6 Код типа и его выбор: Процедуры заказа оборудования и опций, соответствующих предполагаемому варианту использования системы.
Глава 7 Технические характеристики: Подборка технических данных в табличном и графическом форматах.
Глава 8 Приложение — отдельные чертежи: Подборка иллюстраций:
подключения питающей сети и двигателя;
клеммы реле;
точки ввода кабелей.
1.3 Дополнительные ресурсы
Имеются дополнительные ресурсы, освещающие расширенные режимы работы преобразователя частоты, его программирование и соответствие директивам:
®
Инструкции по эксплуатации VLT
Drive FC 103 (далее в этом руководстве инструкции по эксплуатации) содержат
подробную информацию о монтаже и подготовке к эксплуатации преобразователя частоты.
Руководство по проектированию VLT
Refrigeration Drive FC 103 содержит информацию о проектировании и подготовке интеграции преобразователя частоты в систему.
Руководство по программированию VLT
Refrigeration Drive FC 103 (далее в этом руководстве руководство по программированию) содержит более подробное описание работы с параметрами и множество примеров применения.
В Инструкциях по эксплуатации функции VLT
Safe Torque O описан порядок эксплуатации преобразователей частоты Danfoss в применениях, требующих обеспечения функциональной безопасности. Данное руководство поставляется с преобразователем частоты, если присутствует функция STO.
Дополнительные публикации и руководства можно загрузить на сайте vlt-drives.danfoss.com/Products/Detail/
Technical-Documents.
Refrigeration
®
®
®
1 1
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 7
Введение
VLT® Refrigeration Drive FC 103
11
УВЕДОМЛЕНИЕ
Некоторая информация в этих публикациях может отличаться в зависимости от подключенного дополнительного оборудования. Рекомендуется прочитать инструкции, прилагаемые к дополнительному оборудованию, для ознакомления с особыми требованиями.
I
INV
I
LIM
I
M,N
I
VLT,MAX
I
VLT,N
Номинальный выходной ток инвертора Предел по току Номинальный ток двигателя Максимальный выходной ток Номинальный выходной ток, обеспечиваемый
преобразователем частоты. кГц Килогерц LCP Панель местного управления
Для получения дополнительной информации обратитесь к поставщику оборудования Danfoss или перейдите на сайт www.danfoss.com .
1.4 Сокращения, символы и условные обозначения
60° AVM Aсинхронная векторная модуляция 60° A Ампер Перем. ток Переменный ток AD Электростатический разряд через воздух AOЭ Автоматическая оптимизация
энергопотребления AI Аналоговый вход ААД Автоматическая адаптация двигателя AWG Американский сортамент проводов °C CD Постоянный разряд CDM Комплектный модуль привода: преобразователь
CM Синфазный режим CT Постоянный крутящий момент Пост. ток Постоянный ток DI Цифровой вход DM Дифференциальный режим D-TYPE В зависимости от типа привода ЭМС Электромагнитная совместимость ЭДС Электродвижущая сила ЭТР Электронное тепловое реле f
JOG
f
M
f
MAX
f
MIN
f
M,N
FC Преобразователь частоты г Грамм
Hiperface®Hiperface® является зарегистрированным
HO Повышенная перегрузка л. с. Мощность в л. с. HTL Импульсы энкодера HTL (10–30 В) —
Гц Герц
Градусы Цельсия
частоты, питающая секция и принадлежности
Частота двигателя в случае активизации
функции фиксации частоты.
Частота двигателя
Максимальная выходная частота на выходе
преобразователя частоты.
Минимальная частота двигателя на выходе
преобразователя частоты
Номинальная частота двигателя
товарным знаком компании Stegmann.
высоковольтная транзистор-транзисторная
логика (High-voltage Transistor Logic, HTL)
Младший бит м метр мА Миллиампер MCM Млн круглых мил MCT Служебная программа управления движением мГ Индуктивность в миллигенри мм Миллиметр мс Миллисекунда Старший бит Старший значащий бит
η
VLT
нФ Емкость в нанофарадах NLCP Цифровая панель местного управления Н·м Ньютон-метр NO Нормальная перегрузка n
s
Оперативны е/ автономные параметры P
торм., длит.
PCB Печатная плата PCD Технологические данные PDS Система силового привода: CDM и двигатель PELV Защитное сверхнизкое напряжение P
m
P
M,N
Двигатель сПМС двигателем с постоянными магнитами
ПИД­регулятор процесса
R
торм., ном.
RCD Датчик остаточного тока Рекуперация Клеммы рекуперации R
мин.
эфф. Эффективное (среднеквадратическое) значение
Младший значащий бит
КПД преобразователя частоты определяется отношением выходной мощности и входной мощности.
Скорость синхронного двигателя Оперативные параметры вступают в действие сразу же после изменения их значений.
Номинальная мощность тормозного резистора (средняя за время длительного торможения).
Номинальная выходная мощность преобразователя частоты при высокой перегрузке (HO). Номинальная мощность двигателя
ПИД-регулятор (пропорционально-интегрально­дифференциальный) поддерживает необходимую скорость, давление, температуру и т. д. Номинальное сопротивление резистора, при котором в течение 1 минуты на валу двигателя обеспечивается мощность торможения, равная 150/160 %.
Минимально допустимое преобразователем частоты значение тормозного резистора
8 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Введение Руководство по проектированию
об/мин Число оборотов в минуту R
рек.
с Секунда SFAVM Асинхронная векторная модуляция с
STW Слово состояния SMPS Импульсный источник электропитания THD Общее гармоническое искажение T
LIM
ТТЛ Импульсы энкодера ТТЛ (5 В) — транзистор-
U
M,N
В Вольты VT Переменный крутящий момент
VVC+
Таблица 1.1 Сокращения
Условные обозначения
Нумерованные списки обозначают процедуры. Маркированные списки указывают на другую информацию и описания иллюстраций. Текст, выделенный курсивом, обозначает:
Все размеры приведены в мм (дюймах). * означает значение параметра, используемое по умолчанию.
Символы безопасности
1.5
В этом руководстве используются следующие символы:
Рекомендуемое сопротивление тормозных
резисторов Danfoss
ориентацией по магнитному потоку статора
Предел крутящего момента
транзисторная логика
Номинальное напряжение двигателя
Расширенное векторное управление
напряжением
перекрестную ссылку;
веб-ссылку;
сноску.
название параметра, группы параметров, значение параметра.
ВНИМАНИЕ!
Указывает на потенциально опасную ситуацию, при которой существует риск летального исхода или серьезных травм.
ПРЕДУПРЕЖДЕНИЕ
Указывает на потенциально опасную ситуацию, при которой существует риск получения незначительных травм или травм средней тяжести. Также может использоваться для обозначения потенциально небезопасных действий.
УВЕДОМЛЕНИЕ
Указывает на важную информацию, в том числе о такой ситуации, которая может привести к повреждению оборудования или другой собственности.
1.6 Определения
Выбег
Вал находится в режиме свободного вращения. Крутящий момент на двигателе отсутствует.
Характеристики СТ
Характеристики постоянного момента используются во всевозможных применениях:
конвейерные ленты;
поршневые насосы;
краны.
Инициализация
Если выполняется инициализация (параметр 14-22 Режим работы), преобразователь частоты возвращается к заводским настройкам.
Прерывистый рабочий цикл
Под прерывистым рабочим циклом понимают последовательность рабочих циклов. Каждый цикл состоит из периода работы под нагрузкой и периода работы вхолостую. Работа может иметь либо периодический, либо непериодический характер.
Коэффициент мощности
Коэффициент активной мощности (λ) предусматривает все гармоники. Коэффициент активной мощности всегда меньше, чем коэффициент мощности (cos phi), учитывающий только первые гармоники тока и напряжения.
cosϕ = 
Cosphi также называется коэффициентом реактивной мощности.
Как лямбда, так и cosphi для преобразователей частоты Danfoss VLT® указаны в глава 7.2 Питание от сети.
Коэффициент мощности показывает, в какой мере преобразователь частоты нагружает питающую сеть. Чем ниже коэффициент мощности, тем больше I одной и той же мощности преобразователя (кВт).
Кроме того, высокий коэффициент мощности показывает, что токи гармоник малы. Все преобразователи частоты Danfoss имеют встроенные дроссели постоянного тока в цепи постоянного тока. Эти дроссели обеспечивает высокий коэффициент мощности и уменьшают полный коэффициент гармоник в сетевом питании.
P кВт P кВА
xxcosϕ
 = 
x
эфф.
при
1 1
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 9
Введение
VLT® Refrigeration Drive FC 103
11
Набор параметров
Настройки параметров можно сохранять в виде 4 наборов. Возможен переход между 4 наборами параметров и редактирование одного набора параметров во время действия другого набора параметров.
Компенсация скольжения
Преобразователь частоты компенсирует скольжение двигателя путем повышения частоты в соответствии с измеряемой нагрузкой двигателя, обеспечивая почти полное постоянство скорости вращения двигателя.
Интеллектуальное логическое управление (SLC)
Интеллектуальное логическое управление — это последовательность заданных пользователем действий, которые выполняются в случае, если SLC признает соответствующие, определенные пользователем события истинными. (Группа параметров 13-**
Интеллектуальная логика)
Шина стандарта FC
Представляет собой шину RS485, работающую по протоколу FC или протоколу MC. См. параметр 8-30 Протокол.
Термистор
Терморезистор, устанавливаемый там, где требуется контроль температуры (в преобразователе частоты или в двигателе).
Отключение
Состояние, вводимое в аварийной ситуации, например, в случае перегрева преобразователя частоты или когда преобразователь частоты защищает двигатель, технологический процесс или механизм. Перезапуск не допускается до тех пор, пока причина неисправности не будет устранена и состояние отключения не будет отменено. Состояние отключения отменяется:
выполнением сброса или
посредством программированного
автоматического сброса преобразователя частоты.
Не используйте отключение для обеспечения безопасности персонала.
Отключение с блокировкой
Состояние, вводимое в аварийной ситуации, когда преобразователь частоты осуществляет защиту собственных устройств и требует физического вмешательства, например, при возникновении короткого замыкания на его выходе. Отключение с блокировкой может быть отменено выключением сети питания, устранением причины неисправности и новым подключением преобразователя частоты. Перезапуск не допускается до тех пор, пока состояние отключения не будет отменено выполнением функции сброса или, в некоторых случаях, посредством запрограммированного автоматического сброса. Не используйте отключение для обеспечения безопасности персонала.
Характеристики переменного крутящего момента:
Характеристики переменного крутящего момента для управления насосами и вентиляторами.
1.7 Версия документа и программного обеспечения
Данное руководство регулярно пересматривается и обновляется. Все предложения по его улучшению будут приняты и рассмотрены.
В Таблица 1.2 указаны версия документа и соответствующая версия ПО.
Редакция Комментарии Версия ПО
MG16G2xx Заменяет MG16G1xx 1.4x
Таблица 1.2 Версия документа и программного обеспечения
1.8 Разрешения и сертификаты
Преобразователи частоты разрабатываются в соответствии с требованиями описанных в этом разделе директив.
Подробнее о разрешениях и сертификатах см. в разделе загрузки на сайте vlt-marine.danfoss.com/support/type- approval-certicates/.
1.8.1 Маркировка CE
Рисунок 1.1 CE
Маркировка CE (Communauté européenne) указывает, что производитель продукта выполнил все применимые директивы ЕС. Директивы ЕС, применимые к конструкции и изготовлению преобразователей частоты, перечислены в Таблица 1.3.
10 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Введение Руководство по проектированию
УВЕДОМЛЕНИЕ
Маркировка СЕ не определяет качество изделия. По маркировке CE нельзя определить технические характеристики.
УВЕДОМЛЕНИЕ
Преобразователи частоты с интегрированными защитными функциями должны отвечать требованиям директивы о машинном оборудовании.
Директива ЕС Версия
Директива по низковольтному оборудованию 2014/35/EU Директива по электромагнитной совместимости 2014/30/EU
Директива о машинном оборудовании Директива ErP 2009/125/EC Директива ATEX 2014/34/EU Директива RoHS 2002/95/EC
Таблица 1.3 Директивы ЕС, применимые к преобразователям частоты
1) Соответствие требованиям директивы о машинном оборудовании требуется только для преобразователей частоты с интегрированными защитными функциями.
Декларации соответствия доступны по запросу.
1)
1.8.1.1 Директива по низковольтному оборудованию
Директива по низковольтному оборудованию относится ко всему электрическому оборудованию, в котором используются напряжения в диапазонах 50–1000 В перем. тока или 75–1600 В пост. тока.
Цель директивы — обеспечить безопасность людей и исключить повреждение имущества при условии установки, обслуживания и эксплуатации электрооборудования в соответствии с его целевым предназначением.
1.8.1.2 Директива по электромагнитной совместимости
Цель директивы по электромагнитной совместимости (ЭМС) — уменьшить электромагнитные помехи и улучшить устойчивость электрооборудования и установок к таким помехам. Базовое требование по защите из директивы по электромагнитной совместимости состоит в том, что устройства, которые создают электромагнитные помехи (ЭП) или на работу которых могут влиять ЭП, должны конструироваться таким образом, чтобы ограничить создаваемые электромагнитные помехи. Устройства должны иметь приемлемый уровень устойчивости к ЭП при условии правильной установки и обслуживания, а также использования по назначению.
2014/32/EU
На устройствах, используемых по отдельности или в составе системы, должна быть маркировка CE. Системы не обязательно должны иметь маркировку CE, однако должны соответствовать основным требованиям по защите, изложенным в директиве по ЭМС.
1.8.1.3 Директива о машинном оборудовании
Цель директивы о машинном оборудовании — обеспечить безопасность людей и исключить повреждение имущества при условии использования механического оборудования согласно его целевому предназначению. Директива о машинном оборудовании относится к машинам, состоящим из набора соединенных между собой компонентов или устройств, как минимум одно из которых способно физически двигаться.
Преобразователи частоты с интегрированными защитными функциями должны отвечать требованиям директивы о машинном оборудовании. Преобразователи частоты без функции защиты не подпадают под действие данной директивы. Если преобразователь частоты входит состав системы механизмов, Danfoss может предоставить информацию по вопросам безопасности, связанным с преобразователем частоты.
В случае использования преобразователей частоты в машинах, в которых имеется хотя бы одна движущаяся часть, изготовитель машины должен представить декларацию, подтверждающую соответствие всем уместным законодательным нормам и мерам предосторожности.
1.8.1.4 Директива ErP
Директива ErP — это европейская директива по экологичному дизайну для связанных с энергетикой изделий. Директива задает требования экологичного дизайна для относящихся к энергетике изделий, включая преобразователи частоты. Цель директивы — повысить энергоэффективность и степень защиты окружающей среды, в то же время увеличивая безопасность источников питания. Влияние на окружающую среду относящихся к энергетике изделий включает потребление энергии в течение всего жизненного цикла изделия.
1 1
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 11
1
2
130BD832.10
Введение
VLT® Refrigeration Drive FC 103
11
1.8.2 Соответствие стандартам, обозначаемое символом C-tick
Рисунок 1.2 Знак C-tick
Знак C-tick обозначает выполнение норм действующих технических стандартов по электромагнитной совместимости (ЭМС). Соответствие требованиям C-tick обязательно для поставки электрических и электронных устройств на рынки Австралии и Новой Зеландии.
Нормативы C-tick относятся к кондуктивным и излучаемым помехам. Для преобразователей частоты используйте предельные значения излучений, указанные в EN/IEC 61800-3.
По запросу может быть предоставлена декларация соответствия.
Перейдите на сайт vlt-marine.danfoss.com/support/type- approval-certicates/ для получения дополнительной информации по соответствию требованиям использования на море.
Не устанавливайте сетевой выключатель.
Установите для параметра
параметр 14-50 Фильтр ВЧ-помех значение [1] Включена
Удалите все заглушки реле с надписью RELAY
(РЕЛЕ). См. Рисунок 1.4.
Проверьте какие установлены дополнительные
реле (если есть). Единственное дополнительное релейное устройство, которое допускается использовать, — это плата расширения
релейных выходов VLT® Extended Relay Card MCB 113.
1.8.3 Соответствие техническим условиям UL
Сертификация UL
Рисунок 1.3 UL
УВЕДОМЛЕНИЕ
Преобразователи частоты, рассчитанные на 525–690 В, не имеют сертификации UL.
Преобразователь частоты удовлетворяет требованиям UL 508C, касающимся тепловой памяти. Подробнее см. глава 2.6.2 Тепловая защита двигателя.
1.8.4 Соответствие требованиям использования на море (ADN)
Модули с уровнем пылевлагозащиты IP55 (NEMA 12) и выше предотвращают появление искр и классифицируются как электрические аппараты с ограниченной взрывоопасностью в соответствии с Европейским соглашением о международной перевозке опасных грузов по водным путям (ADN).
1, 2 Заглушки реле
Рисунок 1.4 Расположение заглушек реле
Декларация изготовителя доступна по требованию.
Чтобы предотвратить появление искр в устройствах со степенью защиты IP20/шасси, IP21/NEMA 1 или IP54, примите следующие меры.
12 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Введение Руководство по проектированию
1.8.5 Правила экспортного контроля
Преобразователи частоты могут подлежать действию региональных и/или национальных норм экспортного контроля.
Преобразователи частоты, подлежащие действию правил экспортного контроля, обозначаются номером ECCN.
Номер правил указывается в сопроводительной документации преобразователя частоты.
В случае ре-экспорта соответствие действующим правилам экспортного контроля обеспечивается экспортером.
1.9 Техника безопасности
1.9.1 Общие принципы техники безопасности
При неправильном обращении преобразователи частоты потенциально могут быть смертельно опасными, поскольку содержат высоковольтные компопненты. Монтаж и эксплуатация этого оборудования должны выполняться только квалифицированным персоналом. Запрещается проводить любые ремонтные работы без предварительного обесточивания преобразователя частоты и без ожидания установленного промежутка времени для рассеяния сохраненной электрической энергии.
Строгое соблюдение мер предосторожности и рекомендаций по технике безопасности обязательны при эксплуатации преобразователя частоты.
Правильная и надежная транспортировка, хранение, монтаж, эксплуатация и обслуживание необходимы для беспроблемной и безопасной работы преобразователя частоты. Монтаж и эксплуатация этого оборудования должны выполняться только квалифицированным персоналом.
ВНИМАНИЕ!
ВЫСОКОЕ НАПРЯЖЕНИЕ!
Преобразователи частоты, подключенные к сети переменного тока, источнику постоянного тока или цепи разделения нагрузки, находятся под высоким напряжением. Установка, пусконаладка и техобслуживание должны выполняться квалифицированным персоналом; несоблюдение этого требования может привести к летальному исходу или получению серьезных травм.
Установка, пусконаладка и техническое
обслуживание должны производиться только квалифицированным персоналом.
ВНИМАНИЕ!
НЕПРЕДНАМЕРЕННЫЙ ПУСК
Если преобразователь частоты подключен к сети питания переменного тока, источнику переменного тока или цепи разделения нагрузки, двигатель может включиться в любой момент. Случайный пуск во время программирования, техобслуживания или ремонтных работ может привести к летальному исходу, получению серьезных травм или порче имущества. Двигатель может запуститься внешним переключателем, командой по шине последовательной связи, входным сигналом задания с LCP либо после устранения неисправности. Чтобы предотвратить случайный пуск двигателя:
Отсоедините преобразователь частоты от
сети.
Перед программированием параметров
обязательно нажмите на LCP кнопку [O/ Reset] (Выкл./Сброс).
Следует полностью завершить подключение
проводки и монтаж компонентов преобразователя частоты, двигателя и любого ведомого оборудования, прежде чем подключать преобразователь частоты к сети переменного тока, источнику постоянного тока или цепи разделения нагрузки.
1 1
Квалифицированный персонал определяется как обученный персонал, уполномоченный проводить монтаж, ввод в эксплуатацию и техническое обслуживание оборудования, систем и цепей в соответствии с применимыми законами и правилами. Кроме того, персонал должен хорошо знать указания и правила безопасности, описанные в этих инструкциях по эксплуатации.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 13
Введение
VLT® Refrigeration Drive FC 103
11
ВНИМАНИЕ!
ВРЕМЯ РАЗРЯДКИ
В преобразователе частоты установлены конденсаторы постоянного тока, которые остаются заряженными даже после отключения сетевого питания. Высокое напряжение может присутствовать даже в том случае, если светодиоды предупреждений погасли. Несоблюдение установленного периода ожидания после отключения питания перед началом обслуживания или ремонта может привести к летальному исходу или серьезным травмам.
1. Остановите двигатель.
2. Отключите сеть переменного тока, двигатели с постоянными магнитами и дистанционно расположенные источники питания звена постоянного тока, в том числе резервные аккумуляторы, ИБП и подключения к сети постоянного тока других преобразователей частоты.
3. Перед выполнением работ по обслуживанию и ремонту следует дождаться полной разрядки конденсаторов. Время ожидания указано в Таблица 1.4.
Напряжение [В] Минимальное время выдержки (в
минутах)
4 15
200–240 1,1–3,7 кВт 5,5–45 кВт 380–480 1,1–7,5 кВт 11–90 кВт 525–600 1,1–7,5 кВт 11–90 кВт
Таблица 1.4 Время разрядки
ВНИМАНИЕ!
ОПАСНОСТЬ ТОКА УТЕЧКИ
Токи утечки превышают 3,5 мА. Неправильное заземление преобразователя частоты может привести к летальному исходу или серьезным травмам.
Правильное заземление оборудования
должно быть устроено сертифицированным специалистом-электромонтажником.
ВНИМАНИЕ!
ОПАСНОЕ ОБОРУДОВАНИЕ
Прикосновение к вращающимся валам и электрическому оборудованию может привести к летальному исходу или серьезным травмам.
Обеспечьте, чтобы монтаж, пусконаладка и
техническое обслуживание выполнялись только обученным и квалифицированным персоналом.
Убедитесь, что электромонтажные работы
выполняются в соответствии с государственными и местными электротехническими нормами.
Соблюдайте процедуры, описанные в
настоящем руководстве.
ВНИМАНИЕ!
НЕПРЕДНАМЕРЕННОЕ ВРАЩЕНИЕ ДВИГАТЕЛЯ САМОВРАЩЕНИЕ
Случайное вращение электродвигателей с постоянными магнитами генерирует напряжение и может заряжать цепи преобразователя, что может привести к смертельному исходу, серьезным травмам или повреждению оборудования.
Для предотвращения случайного вращения
убедитесь, что двигатели с постоянными магнитами заблокированы.
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ В СЛУЧАЕ ВНУТРЕННЕГО ОТКАЗА
Если преобразователь частоты не закрыт должным образом, внутренняя неисправность в преобразователе частоты может привести к серьезным травмам.
Перед включением в сеть убедитесь, что все
защитные крышки установлены на свои места и надежно закреплены.
14 Danfoss A/S © 08/2015 Все права защищены. MG16G250
130BD889.10
60
50
40
30
20
10
H
s
0 100 200 300 400
(mwg)
1350rpm
1650rpm
0
10
20
30
(kW)
40
50
60
200100 300
(
m3 /h
)
(
m3 /h
)
400
1350rpm
1650rpm
P
shaft
1
Обзор изделия Руководство по проектированию
2 Обзор изделия
2.1 Введение
2.1.2 Энергосбережение
2 2
В этой главе представлены общие сведения об основных узлах и контурах преобразователя частоты. В ней описываются внутренние электрические функции и функции обработки сигналов. Приводится также описание внутренней структуры управления.
Кроме того, описываются автоматизированные и дополнительные функции преобразователя частоты, позволяющие разрабатывать стабильно эксплуатируемые системы с расширенными функциями управления и отчетности о состоянии.
2.1.1 Специализация продукта для применения в холодильных системах
VLT® Refrigeration Drive FC 103 разработан для применения в холодильных системах. Интегрированный мастер настройки под конкретное применение инструктирует пользователя в процессе ввода в эксплуатацию. В числе его стандартных и дополнительных функций:
Многозонное каскадное управление
Управление нейтральной зоной.
Плавающее управление температурой
конденсации.
Регулирование маслоподъема.
Управление испарителем с множественной
обратной связью.
Каскадное управление
Обнаружение работы всухую.
Обнаружение конца характеристики
Чередование двигателей
STO.
Режим ожидания.
Защита паролем
Защита от перегрузки
Интеллектуальное логическое управление
Мониторинг нижнего предела скорости.
Произвольно программируемые
информационные, предупреждающие тексты и тексты оповещений.
По сравнению с другими системами и технологиями управления, преобразователь частоты является энергетически оптимальной системой управления вентиляторами и насосами.
При использовании преобразователя частоты для управления расходом, снижение скорости насоса на 20 % ведет к сокращению потребления электроэнергии на 50 % в типовых применениях. На Рисунок 2.1 показан пример сокращения потребления электроэнергии.
1 Энергосбережение
Рисунок 2.1 Пример: энергосбережение
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 15
n
100%
50%
25%
12,5%
50% 100%
80%
80%
175HA208.10
Power ~n
3
Pressure ~n
2
Flow ~n
500
[h]
t
1000
1500
2000
200100 300
[m
3
/h]
400
Q
175HA210.11
Обзор изделия
VLT® Refrigeration Drive FC 103
2.1.3 Пример энергосбережения
Предполагается одинаковая эффективность во всем диапазоне скоростей.
Как показано на Рисунок 2.2, управление расходом
22
осуществляется с помощью изменения скорости насоса (измеряемой в оборотах в минуту). При уменьшении скорости только на 20 % относительно номинальной скорости расход уменьшается также на 20 %. Расход прямо пропорционален скорости. Потребление же электроэнергии снижается почти на 50 %. Если система предназначена для обеспечения 100­процентного расхода лишь в течение нескольких дней в
Q = расход P = мощность Q1 = расход 1 P1 = мощность 1 Q2 = пониженный расход P2 = пониженная мощность H = давление n = регулируемая скорость
вращения H1 = давление 1 n1 = скорость 1 H2 = пониженное давление n2 = пониженная скорость
вращения
году, а в остальное время расход составляет менее 80 % от номинального, количество сэкономленной
Таблица 2.1 Законы подобия
электроэнергии даже превышает 50 %.
2.1.4 Пример расхода, изменяющегося в
На Рисунок 2.2 показана зависимость расхода, давления и энергопотребления от скорости (об/мин) для центробежных насосов.
течение 1 года
Этот пример рассчитан на основании характеристик насоса, полученных из листа его технических данных, показанных в Рисунок 2.4.
Полученные результаты показывают, что при данном распределении расхода экономия за год превышает 50 %, см. Рисунок 2.3. Срок окупаемости зависит от стоимости одного киловатт-часа и стоимости преобразователя частоты. В этом примере срок окупаемости составляет менее года, если сравнивать с вариантом, использующим клапаны и постоянную скорость.
Рисунок 2.2 Законы подобия для центробежных насосов
Q
n
1
Расход: 
Давление: 
Мощность: 
16 Danfoss A/S © 08/2015 Все права защищены. MG16G250
1
 = 
Q
n
2
2
n n
 = 
2
1
2
3
n
1
n
2
H
1
 = 
H
2
P
1
P
2
t [ч] Продолжительность расхода. См. также
Таблица 2.2.
Q [м³/ч] Расход
Рисунок 2.3 Распределение расхода в течение 1 года (длительность и объемы)
Обзор изделия Руководство по проектированию
2.1.5 Улучшенное управление
Рисунок 2.4 Потребление энергии для различных скоростей
Использование преобразователя частоты для регулирования расхода или давления в системе дает более высокое качество управления. Преобразователь частоты может изменять скорость вращения компрессора, вентилятора или насоса, обеспечивая плавное регулирование расхода и давления. Кроме того, преобразователь частоты способен быстро адаптировать скорость вращения компрессора, вентилятора или насоса к новым значениям расхода или давления в системе. Благодаря использованию встроенного ПИ-регулятора обеспечивается простое управление процессом (расходом, уровнем или давлением).
2.1.6 Пускатель типа «звезда/ треугольник» или устройство плавного пуска
Для пуска мощных двигателей во многих странах используются устройства ограничения пускового тока. В более традиционных системах используется пускатель с переключением обмоток двигателя со звезды на треугольник или устройство плавного пуска. При использовании преобразователя частоты такие устройства пуска не требуются.
2 2
РасходРаспределениеРегулирование с
помощью клапана
% Продолж
ительнос
[м³/ч] [ч] [кВт] [кВт-ч] [кВт] [кВт-ч]
350 5 438
300 15 1314 38,5 50,589 29,0 38,106 250 20 1752 35,0 61,320 18,5 32,412 200 20 1752 31,5 55,188 11,5 20,148 150 20 1752 28,0 49,056 6,5 11,388 100 20 1752
1008760 275,064 26,801
Σ
Таблица 2.2 Результат
1) Показания мощности в точке A1.
2) Показания мощности в точке B1.
3) Показания мощности в точке C1.
Мощн
ость
ть
42,5
23,0
1)
2)
Потреб-
ление
18,615
40,296
Управление
с помощью
преобразователя
частоты
Мощн
42,5
ость
3,5
1)
3)
Потреб-
ление
18,615
6,132
Как показано на рисунке Рисунок 2.5, преобразователь частоты не потребляет ток, превышающий номинальный.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 17
Full load
% Full-load current
& speed
500
100
0
0 12,5 25 37,5 50Hz
200
300
400
600
700
800
4
3
2
1
175HA227.10
Обзор изделия
22
1
VLT® Refrigeration Drive FC 103 2 Пускатель типа «звезда/треугольник» 3 Устройство плавного пуска 4 Пуск непосредственно от сети
Рисунок 2.5 Пусковой ток
Описание работы
2.2
Преобразователь частоты обеспечивает подачу из сети регулируемого количества переменного тока на двигатель для регулирования частоты вращения этого двигателя. Преобразователь частоты подает на двигатель ток переменной частоты и напряжения.
Преобразователь частоты можно поделить на четыре основных модуля:
Выпрямитель
Промежуточная цепь шины постоянного тока
Инвертор
Модуль управления и регулирования
На Рисунок 2.6 представлена блок-схема внутренних
VLT® Refrigeration Drive FC 103
ОбластьНазвание Функции
Вход сетевого
1
питания
2 Выпрямитель
Шина
3
постоянного тока
Реакторы
4
постоянного тока
Конденсаторная
5
батарея
6 Инвертор
Выходной
7
сигнал на двигатель
3-фазное питание
преобразователя частоты от сети переменного тока.
Выпрямительный мост
преобразовывает переменный ток на входе в постоянный ток для подачи питания на инвертор.
Промежуточная цепь шины
постоянного тока использует постоянный ток.
Фильтруют напряжение
промежуточной цепи постоянного тока.
Обеспечивают защиту от
переходных процессов в сети.
Уменьшают эффективное
значение тока.
Повышают коэффициент
мощности, передаваемой обратно в сеть.
Уменьшают гармоники на входе
переменного тока.
Сохраняет энергию постоянного
тока.
Обеспечивает защиту от скачков
при краткосрочной потере мощности.
Преобразовывает постоянный
ток в переменный ток на выходе с формой колебаний, регулируемой широтно­импульсной модуляцией (ШИМ), для управления электродвигателем.
Регулируемое 3-фазное выходное
питание на двигатель.
компонентов преобразователя частоты.
18 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Inrush
R inr
Load sharing -
Load sharing +
LC Filter ­(5A)
LC Filter + (5A)
Brake Resistor
130BA193.14
M
L2 92
L1 91
L3 93
89(+)
88(-)
R+ 82
R­81
U 96
V 97
W 98
P 14-50 R Filter
Обзор изделия Руководство по проектированию
ОбластьНазвание Функции
Выполняет мониторинг входного
питания, внутренней обработки, выходного тока и тока двигателя для обеспечения эффективности работы и управления.
Управляющая
8
схема
Рисунок 2.6 Блок-схема преобразователя частоты
Выполняет мониторинг и
исполнение команд интерфейса пользователя и внешних команд.
Обеспечивает вывод состояния и
контроль работы.
2.2.1 Структура и принцип управления
Преобразователь частоты выпрямляет сетевое
переменное напряжение, преобразуя его в постоянное напряжение.
Постоянное напряжение преобразуется в
переменный ток с регулируемой амплитудой и частотой.
Преобразователь частоты подает на двигатель изменяющиеся напряжение/ток и частоту, благодаря чему обеспечивается плавное регулирование скорости вращения стандартных трехфазных асинхронных двигателей и неявнополюсных двигателей с постоянным магнитами.
Преобразователь частоты может использовать различные принципы управления двигателем, включая режим U/f для специальных двигателей и векторное управление напряжением (VVC+). Поведение при коротком замыкании преобразователя частоты зависит от трех преобразователей тока в фазах двигателя.
2 2
Рисунок 2.7 Структура преобразователя частоты
2.3 Последовательность работы
2.3.1 Секция выпрямителя
2.3.2 Промежуточная секция
Пройдя через секцию выпрямителя, напряжение поступает на промежуточную секцию. Выпрямленное
Когда сетевое питание подается на преобразователь частоты, оно проходит через входные клеммы (L1, L2 и L3). В зависимости от конфигурации блока, питание затем подается на разъединитель и/или дополнительное устройство фильтрации ВЧ-помех.
напряжение сглаживается в контуре фильтра, состоящем из катушки индуктивности шины постоянного тока и батареи конденсаторов шины постоянного тока.
Катушка индуктивности шины постоянного тока обеспечивает продольное полное сопротивление к изменению тока. Это способствует процессу фильтрации и снижает гармонические искажения на форме входного сигнала переменного тока, свойственные цепи выпрямителя.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 19
130BB153.10
100%
0%
-100%
100%
P 3-13 Reference site
Local reference scaled to RPM or Hz
Auto mode
Hand mode
LCP Hand on, o and auto on keys
Linked to hand/auto
Local
Remote
Reference
Ramp
P 4-10 Motor speed direction
To motor control
Reference handling Remote reference
P 4-13 Motor speed high limit [RPM]
P 4-14 Motor speed high limit [Hz]
P 4-11 Motor speed low limit [RPM]
P 4-12 Motor speed low limit [Hz]
P 3-4* Ramp 1 P 3-5* Ramp 2
Обзор изделия
VLT® Refrigeration Drive FC 103
2.3.3 Секция инвертора
В конфигурации, отображенной на Рисунок 2.8, преобразователь частоты работает в режиме с
22
вращения и задания скорости, IGBT начинают переключение для создания выходной формы сигнала. Сигнал этой формы, сформированный по принципу PWM VVC+ Danfoss в плате управления, обеспечивает оптимальные характеристики и минимум потерь в двигателе.
2.4 Структуры управления
2.4.1 Разомкнутый контур структуры управления
В секции инвертора, после получения команды
разомкнутым контуром. Он принимает входные сигналы как от LCP (Ручной режим), так и сигналы от удаленного источника (Автоматический режим). Сигнал (задание скорости) получен и изменен в соответствии со следующими образом параметрами:
Запрограммированные минимальный и
максимальный пределы скорости (в об/мин и Гц).
Время разгона и замедления.
Направление вращения двигателя.
Затем задание передается далее для управления
При работе в режиме с разомкнутым контуром
двигателем.
преобразователь частоты может управляться вручную с панели местного управления (LCP) или дистанционно через аналоговые/цифровые входы или по последовательной шине.
Рисунок 2.8 Блок-схема режима разомкнутого контура
2.4.2 Замкнутый контур структуры управления
устройства управления. Для внешнего мониторинга системы при независимой работе в замкнутом контуре преобразователь может выдавать сообщения о
В режиме замкнутого контура внутренний ПИД­регулятор позволяет преобразователю частоты обрабатывать системные задания и сигналы обратной
состоянии и аварийные сообщения, а также реализовывать функции с помощью ряда других программируемых опций.
связи и действовать в качестве независимого
20 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Обзор изделия Руководство по проектированию

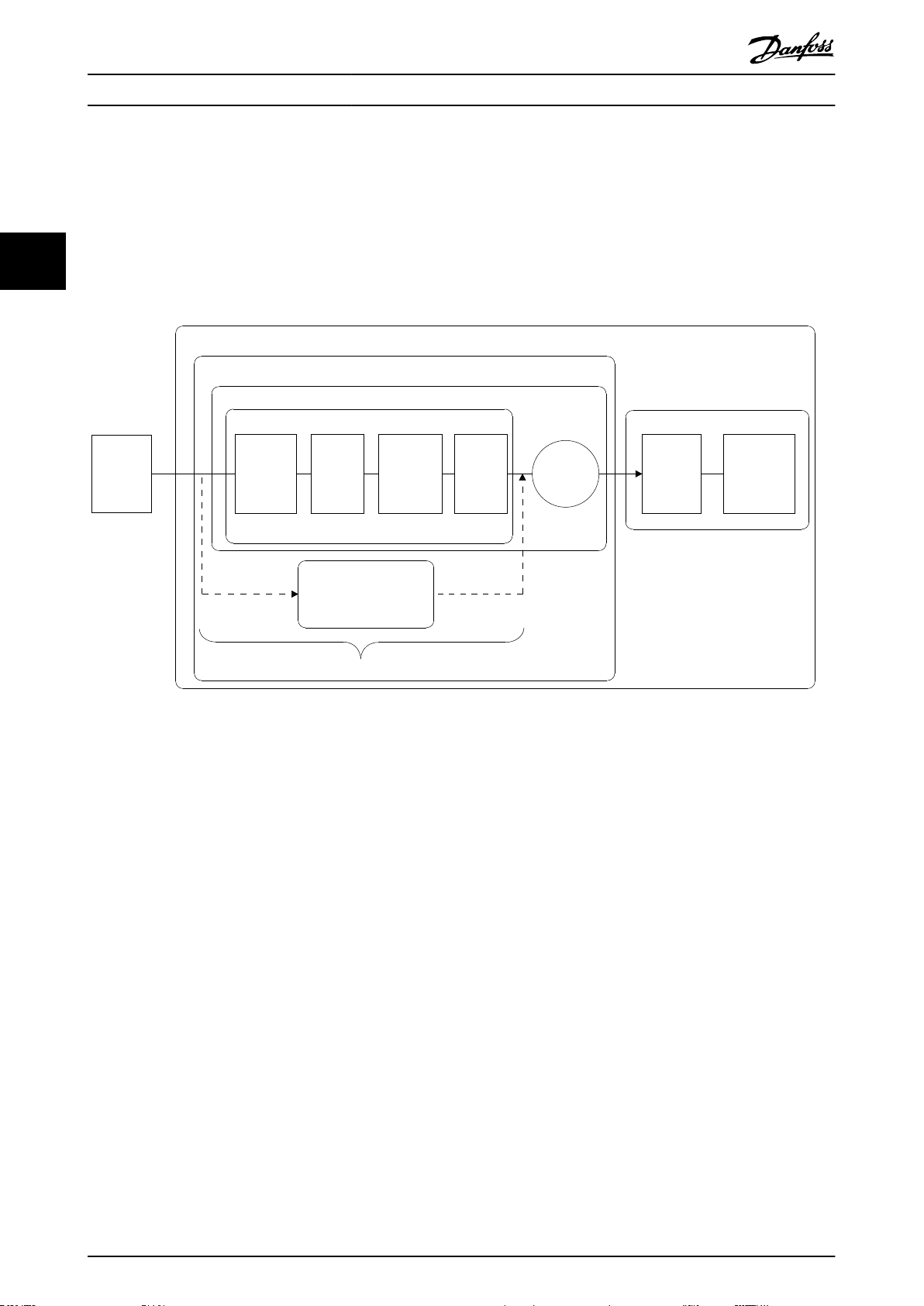

Рисунок 2.9 Блок-схема регулятора с замкнутым контуром
2 2
Рассмотрим, например, насосную систему, в которой скорость насоса регулируется таким образом, чтобы статическое давление в трубопроводе оставалось постоянным (см. Рисунок 2.9). Преобразователь частоты получает сигнал обратной связи от датчика, установленного в системе. Сигнал обратной связи сравнивается с величиной задания уставки и определяет рассогласование (ошибку) между этими сигналами, если таковое существует. После этого привод изменяет скорость двигателя, чтобы устранить рассогласование.
Заданное значение статического давления является сигналом задания для преобразователя частоты. Датчик давления измеряет текущее статическое давление в трубопроводе и подает измеренное значение на преобразователь частоты в качестве сигнала обратной связи. Если сигнал обратной связи больше задания уставки, преобразователь частоты замедляет вращение, снижая давление. Аналогично, если давление в трубопроводе ниже задания уставки, преобразователь частоты увеличивает скорость, увеличивая давление, создаваемое насосом.
Хотя значения по умолчанию для преобразователя частоты в замкнутом контуре обычно обеспечивают удовлетворительные рабочие характеристики, управление системой часто удается оптимизировать настройкой некоторых параметров ПИД-управления. Для выполнения этой оптимизации используется функция автоматической настройки.
Среди других программируемых функций:
Инверсное регулирование — скорость
двигателя повышается при высоком сигнале обратной связи. Это полезно в системах с компрессорами, где нужно увеличивать
скорость, если давление/температура очень велики.
Пусковая частота позволяет системе быстро
достичь рабочего состояния, прежде чем управление будет передано ПИД-регулятору.
Встроенный фильтр нижних частот — снижает
помехи в сигнале обратной связи.
2.4.3 Местное (Ручной режим) и дистанционное (Автоматический режим) управление
Преобразователь частоты управляется вручную с панели местного управления (LCP) или дистанционно через аналоговые/цифровые входы или по последовательной шине.
Активное задание и режим конфигурирования
Активным может быть местное или дистанционное задание. По умолчанию используется дистанционное задание.
Чтобы использовать местное задание,
установите Ручной режим. Чтобы установить Ручной режим, настройте значения параметров
в группе параметров 0-4* Клавиатура LCP. Дополнительную информацию см. в руководстве по программированию.
Чтобы использовать дистанционное задание,
установите Автоматический режим, который является режимом по умолчанию. В Автоматическом режиме можно управлять преобразователем частоты с помощью цифровых входов и по различным последовательным каналам связи (RS485, USB или по дополнительной периферийной шине).
На Рисунок 2.10 показан режим
конфигурирования в результате выбора активного задания, местного или дистанционного.
На Рисунок 2.11 показан ручной режим
конфигурирования для местного задания.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 21
Remote reference
Local reference
Auto mode
Hand mode
Linked to hand/auto
Local
Remote
Reference
130BA245.11
LCP Hand on, o and auto on keys
P 3-13 Reference site
130BD893.10
open loop
Scale to
RPM or
Hz
Scale to
closed loop
unit
closed loop
Local
ref.
Local
reference
Conguration
mode
P 1-00
Обзор изделия
VLT® Refrigeration Drive FC 103
22
[Hand On] [Auto On] Кнопки LCP
Ручной Связанное Ручн/Авто Местное Hand (Ручной) O (Выкл.) Автоматический Связанное Ручн/Авто Дистанционное Auto (Авто)O (Выкл.) Все кнопки Местное Местное Все кнопки Дистанционное Дистанционное
Таблица 2.3 Конфигурации с местным и дистанционным заданием
Рисунок 2.10 Активное задание
Параметр 3-13 Место
задания
Связанное Ручн/Авто Местное
Связанное Ручн/Авто Дистанционное
Активное задание
2.4.4 Формирование задания
Формирование задания имеет место как при управлении в режиме разомкнутого контура, так и в режиме замкнутого контура.
Внутренние и внешние задания
В преобразователе частоты может программироваться до 8 предустановленных заданий. Активное внутреннее предустановленное задание можно выбрать извне с помощью цифровых входов или по шине последовательной связи.
Также на преобразователь может подаваться внешнее задание, чаще всего через аналоговый управляющий вход. Результирующее внешнее задание образуется суммированием всех источников задания и задания по шине. В качестве активного задания может быть выбрано следующее:
Внешнее задание
Предустановленное задание
Уставка
Сумма трех вышеперечисленных заданий.
Рисунок 2.11 Ручной режим конфигурирования
Принцип управления применением
И дистанционное задание, и местное задание активны в любое время. Оба задания не могут быть активны одновременно. Принцип прикладного управления (т. е. разомкнутый контур или замкнутый контур) устанавливается в параметр 1-00 Режим конфигурирования, как показано в Таблица 2.3. Если включено местное задание, установите принцип прикладного управления в параметр 1-05 Local Mode Conguration. Место задания устанавливается в параметр 3-13 Место задания, как показано в Таблица 2.3.
Дополнительную информацию см. в руководстве по программированию.
22 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Активное задание можно масштабировать.
Масштабированное задание вычисляется следующим образом:
Задание = X + X  × 
Где: Х — внешнее задание, предустановленное задание или сумма этих заданий, а Y — параметр 3-14 Предустановл.относительное задание в [%].
Если значение Y, параметр 3-14 Предустановл.относительное задание, установлено равным 0 %, функция масштабирования на задание действовать не будет.
Y
100
Обзор изделия Руководство по проектированию
Дистанционное задание
Дистанционное задание содержит следующие элементы (см. Рисунок 2.12):
Предустановленные задания
Внешние задания:
- Аналоговые входы
- Частотно-импульсные входы
- Входы цифрового потенциометра
- Задания шины последовательной
связи
Предустановленное относительное задание
Уставка, управляемая обратной связью
2 2
Рисунок 2.12 Формирование дистанционного задания
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 23
Обзор изделия
VLT® Refrigeration Drive FC 103
2.4.5 Формирование обратной связи
22
Функцию формирования сигнала обратной связи можно конфигурировать таким образом, чтобы она работала с приложениями, требующими усовершенствованного управления, например с несколькими уставками и несколькими типами обратной связи (см. Рисунок 2.13). Обычно используются три типа управления:
Одна зона, одна уставка
Этот тип управления является базовым при конфигурации обратной связи. Уставка 1 прибавляется к любому другому заданию (если оно имеется) и выбирается сигнал обратной связи.
Несколько зон, одна уставка
При этом типе управления используется 2 или 3 датчика обратной связи, но только одна уставка. Сигналы обратной связи могут складываться, вычитаться или усредняться. Кроме того, может использоваться максимальное или минимальное значение. В этой конфигурации используется только уставка 1.
Несколько зон, уставка/обратная связь
Скоростью преобразователя частоты управляет пара уставка/сигнал обратной связи с наибольшей разностью. Максимум стремится поддерживать все зоны на уровне или ниже соответствующих уставок, а минимум — на уровне или выше соответствующих уставок.
Пример
Применение с 2 зонами, 2 уставками Уставка зоны 1 равна 15 бар, а сигнал обратной связи равен 5,5 бар. Уставка зоны 2 равна 4,4 бар, а сигнал обратной связи эквивалентен 4,6 бар. Если выбран максимум, на ПИД­регуляторе устанавливаются уставка и сигнал обратной связи зоны 2, поскольку она имеет меньшую разность (сигнал обратной связи больше уставки, т. е. разность отрицательная). Если выбран минимум, на ПИД­регуляторе устанавливаются уставка и сигнал обратной связи зоны 1, поскольку она имеет большую разность (сигнал обратной связи меньше уставки, т. е. разность положительная).
Рисунок 2.13 Блок-схема обработки сигнала обратной связи
24 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Обзор изделия Руководство по проектированию
Преобразование обратной связи
В некоторых применениях полезно использовать преобразование сигнала обратной связи. Один из примеров — использование сигнала давления для формирования сигнала обратной связи по расходу. Поскольку квадратный корень из давления пропорционален расходу, квадратный корень из сигнала давления дает величину, пропорциональную расходу, см. Рисунок 2.14.
Рисунок 2.14 Преобразование обратной связи
2.5 Автоматические рабочие функции
Автоматические рабочие функции активны сразу после включения преобразователя частоты. Большинство из них не требуют программирования или настройки. Учет наличия этих функций может помочь при оптимизации конструкции системы, а также, возможно, исключить введение избыточных компонентов или функционала.
Более подробное описание любых требуемых настроек, в частности параметров двигателя, см. в руководстве по программированию.
В преобразователе частоты имеется ряд встроенных защитных функций, которые защищают сам преобразователь и приводимый им двигатель.
2.5.1 Защита от короткого замыкания
Двигатель (межфазное)
Преобразователь частоты имеет защиту от короткого замыкания на стороне двигателя, основанную на измерении тока в каждой из трех фаз двигателя или в цепи постоянного тока. Короткое замыкание между двумя выходными фазами приводит к перегрузке инвертора по току. Инвертор отключается, когда ток короткого замыкания превышает допустимое значение (аварийный сигнал 16, отключение с блокировкой).
Сторона сети
Правильно работающий преобразователь частоты ограничивает ток, который он потребляет из источника питания. На случай выхода из строя компонентов внутри преобразователя частоты (первая неисправность) в качестве защиты используйте
предохранители и/или автоматические выключатели на стороне питания. Дополнительную информацию см. в
глава 7.8 Предохранители и автоматические выключатели.
УВЕДОМЛЕНИЕ
Для обеспечения соответствия IEC 60364 (CE) и NEC 2009 (UL) обязательно требуется использовать предохранители и/или автоматические выключатели.
2.5.2 Защита от превышения напряжения
Превышение напряжения, создаваемое двигателем
Когда двигатель работает как генератор, напряжение в цепи постоянного тока увеличивается. Это происходит в следующих случаях.
Нагрузка раскручивает двигатель (при
постоянной выходной частоте преобразователя), например нагрузка отдает энергию двигателю.
В процессе замедления (уменьшения скорости)
при большом моменте инерции, низком трении и слишком малом времени для замедления, недостаточном для рассеивания энергии в виде потерь в преобразователе частоты, двигателе и установке.
Неверная настройка компенсации скольжения
может привести к повышению напряжения в цепи постоянного тока.
Противо-ЭДС при работе двигателя с
постоянными магнитами. При выбеге на больших оборотах противо-ЭДС от двигателя с постоянными магнитами потенциально может превысить максимально допустимое напряжение преобразователя частоты, что может стать причиной поломки. Чтобы предотвратить эту ситуацию, значение
параметр 4-19 Макс. выходная частота
автоматически ограничивается исходя из результатов внутреннего расчета, основанного на значениях параметр 1-40 Противо-ЭДС при
1000 об/мин, параметр 1-25 Номинальная скорость двигателя и параметр 1-39 Число полюсов двигателя.
УВЕДОМЛЕНИЕ
Во избежание разгона двигателя до слишком больших скоростей (например, вследствие чрезмерного самовращения или неконтролируемого расхода воды) необходимо оснастить преобразователь частоты тормозным резистором.
Контроль перенапряжения может осуществляться с помощью функции торможения (параметр 2-10 Функция торможения) и/или с помощью функции контроля
2 2
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 25
Обзор изделия
VLT® Refrigeration Drive FC 103
перенапряжения (параметр 2-17 Контроль перенапряжения).
22
Контроль перенапряжения (OVC)
Режим контроля перенапряжения (OVC) уменьшает опасность отключения преобразователя частоты при перенапряжении в цепи постоянного тока. Это достигается автоматическим увеличением длительности замедления.
УВЕДОМЛЕНИЕ
Функцию OVC можно активировать для двигателей с постоянными магнитами (PM VVC+).
2.5.3 Обнаружение обрыва фазы двигателя
Функция обнаружения обрыва фазы двигателя (параметр 4-58 Функция при обрыве фазы двигателя) включена по умолчанию, чтобы предотвратить повреждение двигателя в случае обрыва фазы двигателя. Настройка по умолчанию — 1000 мс, но ее можно изменить, чтобы ускорить обнаружение.
2.5.4 Обнаружение асимметрии фаз сети
Работа при значительной асимметрии сети снижает срок службы двигателя. Если двигатель постоянно работает при нагрузке, близкой к номинальной, условия работы считаются жесткими. По умолчанию, в случае асимметрии сети происходит отключение преобразователя частоты (параметр 14-12 Функция при асимметрии сети).
Предел скорости
Определите верхний и нижний пределы диапазона рабочих скоростей с помощью одного или нескольких следующих параметров:
Параметр 4-11 Нижн.предел скор.двигателя[об/
мин].
Параметр 4-12 Нижний предел скорости
двигателя [Гц] и параметр 4-13 Верхн.предел скор.двигателя [об/мин].
Параметр 4-14 Motor Speed High Limit [Hz].
Например, рабочую скорость можно определить как диапазон от 30 до 50/60 Гц. Параметр Параметр 4-19 Макс. выходная частота ограничивает максимальную выходную скорость, которую может обеспечить преобразователь частоты.
ЭТР
ЭТР — это электронная функция, которая на основе внутренних измерений имитирует биметаллическое реле. Характеристика представлена на Рисунок 2.15.
Предел напряжения
При достижении аппаратно заданного уровня напряжения преобразователь частоты отключается для защиты транзисторов и конденсаторов цепи постоянного тока.
Перегрев
Преобразователь частоты содержит встроенные датчики температуры и немедленно реагирует на критические значения в соответствии с аппаратно закодированными пределами.
2.5.7 Автоматическое снижение номинальных характеристик
2.5.5 Коммутация на выходе
Преобразователь частоты непрерывно проверяет Допускается добавление переключателя на выходе между двигателем и преобразователем частоты. Может появиться сообщение о неисправности. Для подхвата вращающегося электродвигателя включите функцию подхвата.
2.5.6 Защита от перегрузки
Предел крутящего момента
Функция предела крутящего момента защищает двигатель от перегрузки независимо от скорости вращения. Предел крутящего момента устанавливается в параметре параметр 4-16 Двиг. режим с огран.
момента или параметр 4-17 Генераторн.режим с огранич.момента, а время до подачи предупреждения
о превышении крутящего момента устанавливается в параметр 14-25 Задер. отк. при пред. крут. мом..
Предел по току
Предел по току регулируется в параметр 4-18 Предел по току.
критические уровни:
Высокую температуру на плате управления или
радиаторе
Высокую нагрузку на двигатель
Повышенное напряжение в цепи постоянного
тока
Нижний предел скорости
При обнаружении критического уровня
преобразователь частоты регулирует частоту
коммутации. При критически высоких внутренних
температурах и низкой скорости двигателя
преобразователи частоты также могут принудительно
переключить метод коммутации с PWM на SFAVM.
26 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Обзор изделия Руководство по проектированию
УВЕДОМЛЕНИЕ
Автоматическое снижение номинальных характеристик происходит иначе, когда для параметра параметр 14-55 Выходной фильтр указано значение [2] Синусоид. фильтр, фиксиров.
2.5.8 Автоматическая оптимизация
энергопотребления
В режиме автоматической оптимизации энергопотребления (АОЭ) преобразователь частоты непрерывно отслеживает нагрузку на двигатель и регулирует выходное напряжение для достижения максимальной эффективности. При небольшой нагрузке напряжение понижается и ток двигателя становится минимальным. Для двигателя преимущества состоят в следующем:
Увеличение КПД.
Снижение нагрева.
Более тихая работа.
Выбирать кривую В/Гц не требуется, так как преобразователь частоты автоматически регулирует напряжение двигателя.
2.5.9 Автоматическая модуляция частоты
коммутации
Преобразователь частоты генерирует короткие электрические импульсы и формирует волну переменного тока. Скорость, с которой проходят эти импульсы, называется частотой коммутации. Низкая частота коммутации (малая периодичность импульсов) вызывает шум в двигателе, поэтому предпочтительно использование более высокой частоты коммутации. Однако высокая частота коммутации приводит нагреву преобразователя частоты, который может ограничить ток, подаваемый на двигатель.
2.5.10 Снижение номинальных характеристик при высокой частоте коммутации
2 2
Преобразователь частоты рассчитан на непрерывную работу при полной нагрузке с частотами коммутации от 3,0 до 4,5 кГц (этот диапазон частот зависит от типоразмера по мощности). Частота коммутации, превышающая максимально допустимые значения этого диапазона, приводит к повышенному теплообразованию в преобразователе частоты и требует понижения выходного тока.
В преобразователе частоты реализована автоматическая функция управления частотой коммутации в зависимости от нагрузки. Эта функция обеспечивает преимущество подачи на двигатель настолько высокой частоты коммутации, насколько это допускается нагрузкой.
2.5.11 Автоматическое снижение номинальных характеристик при избыточной температуре
Автоматическое снижение номинальных характеристик при избыточной температуре действует с целью предотвращения отключения преобразователя частоты при высокой температуре. Внутренние датчики температуры определяют условия работы, защищая силовые компоненты от перегрева. Преобразователь может автоматически снижать частоту коммутации для поддержания рабочей температуры в безопасных пределах. После снижения частоты коммутации преобразователь также может снизить выходную частоту и ток даже на 30 %, чтобы избежать отключения вследствие перегрева.
2.5.12 Автоматическое изменение скорости
Автоматическая модуляция частоты коммутации автоматически регулирует эти характеристики, обеспечивая максимально возможную частоту коммутации без перегрева преобразователя частоты. Благодаря регулируемой высокой частоте коммутации частоте шум от работы двигателя при низких скоростях уменьшается (в этих режимах уменьшение слышимого шума наиболее важно), в то же время при необходимости на двигатель выдается полная выходная мощность.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 27
Двигатель, который пытается разгонять нагрузку слишком быстро для доступного тока, может вызвать срабатывание защиты преобразователя. То же самое верно и для слишком быстрого замедления. Автоматическое линейное управление разгоном и торможением защищает от таких ситуаций, продлевая время изменения скорости (или, наоборот, замедления) вращения двигателя в соответствии с доступным током.
2.5.13 Контур ограничения тока
Если допустимая нагрузка по току превышает допустимую при нормальном функционировании преобразователя частоты (из-за заниженного размера преобразователя или двигателя), предел по току обеспечивает снижение выходной частоты для
Обзор изделия
VLT® Refrigeration Drive FC 103
замедления двигателя и снижения нагрузки. Доступен регулируемый таймер, который позволяет ограничить длительность работы в этом режиме 60 секундами или
22
менее. По умолчанию задано заводское ограничение в 110 % от номинального тока двигателя, чтобы минимизировать перегрузки от чрезмерного тока.
2.5.14 Характеристики при колебаниях мощности
Преобразователь частоты выдерживает перепады в сети, такие как:
переходные процессы;
моментальные отключения;
кратковременные падения напряжения;
броски напряжения.
Преобразователь частоты автоматически компенсирует отклонения входных напряжений на ±10 % от номинала, обеспечивая полные номинальные мощность и крутящий момент двигателя. Если выбран автоматический перезапуск, после временной потери напряжения преобразователь частоты автоматически включается. При подхвате вращающегося двигателя преобразователь частоты синхронизируется с вращением двигателя перед включением.
2.5.15 Плавный пуск двигателя
Преобразователь частоты подает на двигатель величину тока, необходимую для преодоления инерции нагрузки и раскрутки двигателя до нужной скорости. При этом на неподвижный или медленно вращающийся двигатель не подается полное напряжение электросети, что привело бы к высокому выделения тепла и большому току. Такая встроенная функция плавного пуска функция снижает тепловую нагрузку и механические напряжения, продлевает срок службы двигателя и обеспечивает более тихую работу системы.
2.5.16 Подавление резонанса
вращаются. Это уменьшает шум, повышает эффективность и продлевает срок службы вентилятора.
2.5.18 Соответствие требованиям ЭМС
Электромагнитные помехи или радиочастотные помехи (в случае частот радиодиапазона) — это помехи, которые могут повлиять на работу электрических цепей в связи с электромагнитной индукцией или электромагнитным излучением из внешнего источника. Преобразователь частоты соответствует требованиям стандарта по ЭМС для преобразователей частоты IEC 61800-3, а также требованиям европейского стандарта EN 55011. Чтобы обеспечить соответствие требованиям по уровню излучений стандарта EN 55011, кабель подключения двигателя должен быть экранирован и надлежащим образом заделан. Подробнее о характеристиках ЭМС см. глава 3.2.2 Результаты испытаний на ЭМС (излучение).
2.5.19 Измерение тока на всех трех фазах двигателя
Выходной ток на двигатель непрерывно измеряется по всем 3 фазам для защиты преобразователя частоты и электродвигателя от короткого замыкания, замыканий на землю и потери фазы. Короткое замыкание выхода на землю отслеживается в постоянном режиме. При потере фазы электродвигателя преобразователь частоты немедленно останавливается и выдает сообщение о том, какая фаза потеряна.
2.5.20 Гальваническая развязка клемм управления
Такая изоляция соответствует жестким требованиям PELV (защитное сверхнизкое напряжение) к изоляции. Это означает, что схемы контроллера полностью защищены от входных токов. Для клемм выходных реле требуется отдельное заземление. Такая изоляция соответствует жестким требованиям PELV (защитное сверхнизкое напряжение) к изоляции.
Высокочастотный резонанс в двигателе можно устранить путем демпфирования резонанса. Доступны автоматическое демпфирование и демпфирование выбранной вручную частоты.
2.5.17 Вентиляторы с управлением по температуре
Датчики в преобразователе частоты контролируют температуру внутренних вентиляторов охлаждения. При работе с низкой нагрузкой, в режиме ожидания или резерва охлаждающие вентиляторы часто не
28 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Гальваническая развязка обеспечивается следующими компонентами:
Источник питания, включая развязку сигналов.
Плата драйверов для IGBT, запускающие
трансформаторы и оптопары.
Датчики выходного тока на эффекте Холла.
Функции для пользовательских
2.6 применений
Для улучшения характеристик системы в преобразователе частоты программируются функции для наиболее часто используемых применений. Они
Обзор изделия Руководство по проектированию
требуют лишь минимального программирования или настройки. Учет наличия этих функций может помочь при оптимизации проекта системы, а также, возможно, позволит исключить введение избыточных компонентов или функционала. Подробные инструкции по включению этих функций см. в руководстве по программированию.
2.6.1 Автоматическая адаптация двигателя
Автоматическая адаптация двигателя (ААД) представляет собой автоматическую процедуру, в ходе которой измеряются электрические характеристики двигателя. В ходе ААД строится точная модель электронных процессов в двигателе. Это позволяет преобразователю частоты рассчитать оптимальные производительность и КПД для двигателя. Выполнение процедуры ААД также максимизирует эффект функции автоматической оптимизации энергии в преобразователе частоты. ААД выполняется без вращения двигателя и без отсоединения двигателя от нагрузки.
2.6.2 Тепловая защита двигателя
Тепловая защита двигателя может быть обеспечена тремя способами.
Через датчик PTC на обмотках двигателя,
подключенный к стандартному аналоговому или цифровому входу.
С помощью механического термовыключателя
(типа Klixon) на цифровом входе.
Посредством встроенного электронного
теплового реле (ЭТР) для асинхронных двигателей.
ЭТР вычисляет температуру двигателя с помощью измерения тока, частоты и времени работы. Преобразователь частоты отображает тепловую нагрузку на двигатель в процентах и может выдавать предупреждение при достижении заданной программно величины перегрузки. Программируемые варианты действий при перегрузке позволяют преобразователю частоты останавливать двигатель, уменьшать выходную мощность или не реагировать на это состояние. Даже при низких скоростях преобразователь частоты соответствует требованиям класса 20 стандарта по перегрузке электродвигателей I2t.
Рисунок 2.15 Характеристики ЭТР
На оси X на Рисунок 2.15 показано соотношение между I
и номинальным значением I
двиг.
время в секундах перед срабатыванием ЭТР, отключающим преобразователь частоты. На кривых показана характерная номинальная скорость: вдвое больше номинальной скорости и 0,2 от номинальной скорости. При низкой скорости функция ЭТР срабатывает при более низкой температуре в связи с меньшим охлаждением двигателя. Таким образом двигатель защищен от перегрева даже на малой скорости. Функция ЭТР вычисляет температуру двигателя на основе фактического тока и скорости. Вычисленная температура отображается как параметр для чтения в параметр 16-18 Тепловая нагрузка двигателя.
2.6.3 Пропадание напряжения
При отключении напряжения сети преобразователь частоты продолжает работать, пока напряжение промежуточной цепи не снизится до минимального уровня, при котором происходит останов. Минимальное напряжение, при котором происходит останов, обычно на 15 % ниже наименьшего номинального напряжения питания. Продолжительность работы преобразователя частоты при выбеге определяется напряжением сети перед пропаданием питания и нагрузкой двигателя.
Преобразователь частоты можно настроить (параметр 14-10 Отказ питания) на разные виды действий при пропадании сетевого питания.
. По оси Y показано
двиг.
2 2
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 29
Обзор изделия
VLT® Refrigeration Drive FC 103
Отключение с блокировкой после потери
питания в цепи постоянного тока.
Выбег с подхватом вращающегося двигателя
22
при появлении напряжения (параметр 1-73 Запуск с хода).
Кинетический резерв.
Управляемое замедление
Подхват вращающегося двигателя
Этот параметр позволяет подхватить двигатель, который свободно вращается вследствие пропадания напряжения. Этот параметр полезен для центрифуг и вентиляторов.
Кинетический резерв
Этот параметр обеспечивает непрерывную работу преобразователя частоты пока в системе имеется энергия. В случае короткой потери питания от сети работа возобновляется после восстановления сетевого питания, при этом система не останавливается и контроль не теряется ни на один момент. Можно установить один из нескольких режимов кинетического резерва.
Поведение преобразователя частоты при пропадании напряжения в сети настраивается в параметрах
параметр 14-10 Отказ питания и параметр 1-73 Запуск с хода.
УВЕДОМЛЕНИЕ
С компрессорами рекомендуется применять останов выбегом, поскольку в большинстве ситуаций инерция компрессора слишком мала для пуска с хода.
Используйте 3 дополнительных и независимых контроллера для управления другим технологическим оборудованием, таким как насосы подачи химических реагентов, управляющие клапаны или оборудование аэрации с регулируемыми уровнями.
2.6.5 Автоматический перезапуск
Преобразователь частоты можно запрограммировать на автоматический перезапуск двигателя после незначительных отключений, например, при моментальной потере питания или колебаниях питания. Эта функция позволяет устранить потребность в ручном сбросе и улучшает возможности автоматизированной эксплуатации для удаленно управляемых систем. Число попыток автоматического перезапуска, а также время между попытками может быть ограничено.
2.6.6 Запуск с хода
Подхват вращающегося двигателя позволяет преобразователю частоты синхронизировать свою работу с вращением двигателя и разогнать двигатель до полной скорости в любом из направлений. Это предотвращает отключение из-за превышения потребляемого тока. Это также минимизирует механические нагрузки в системе, так как в двигателе не происходит резкого изменения скорости при запуске преобразователя частоты.
2.6.7 Полный крутящий момент при пониженной скорости
2.6.4 Встроенный ПИД-регулятор
Четыре встроенных пропорционально-интегрально­дифференциальных (ПИД) регулятора устраняют необходимость использования вспомогательных управляющих устройств.
Один из ПИД-регуляторов осуществляет непрерывное управление системами с обратной связью, в которых требуется выдерживать требования к давлению, расходу, температуре или другим параметрам. Преобразователь частоты может обеспечить самостоятельное управление скоростью двигателя, реагируя на сигналы обратной связи от удаленных датчиков. Преобразователь частоты принимает два сигнала обратной связи от двух различных устройств. Эта функция позволяет управлять системами с различными требованиями к обратной связи. Чтобы оптимизировать производительность системы, преобразователь частоты принимает решения по управлению на основе сравнения двух сигналов.
Преобразователь частоты работает по настраиваемой кривой В/Гц, обеспечивая полный крутящий момент от двигателя даже при уменьшенных скоростях вращения. Полный выдаваемый крутящий момент может совпадать с максимальной проектной рабочей скоростью двигателя. При этом между преобразователями с переменным крутящим моментом и преобразователями с постоянным крутящим моментом имеются различия. Преобразователи с переменным крутящим моментом обеспечивают пониженный крутящий момент на валу двигателя при низких скоростях. Преобразователи с постоянным крутящим моментом выделяют избыточное напряжение и тепло, а также генерируют дополнительный шум двигателя при скоростях меньших, чем полная.
2.6.8 Пропуск частоты
В некоторых применениях отдельные скорости работы системы могут вызывать механический резонанс. Это может вызвать чрезмерный шум, а также привести к повреждению механических элементов системы. У преобразователя частоты имеется 4 программируемых
30 Danfoss A/S © 08/2015 Все права защищены. MG16G250
. . . . . .
Par. 13-11 Comparator Operator
Par. 13-43 Logic Rule Operator 2
Par. 13-51 SL Controller Event
Par. 13-52 SL Controller Action
130BB671.13
Coast Start timer Set Do X low Select set-up 2 . . .
Running Warning Torque limit Digital input X 30/2 . . .
= TRUE longer than..
. . . . . .
Обзор изделия Руководство по проектированию
диапазона избегаемых частот. Благодаря этому двигатель может быстро пропускать такие скорости, не допуская возникновения резонанса.
2.6.9 Предпусковой нагрев двигателя
Для предварительного прогрева двигателя при пуске в холодной или влажной среде можно использовать непрерывную дозированную подачу небольшого постоянного тока в двигатель, чтобы предотвратить конденсацию и холодный пуск. Тем самым может быть устранена необходимость использования обогревателя помещения.
2.6.10 4 программируемых набора параметров
Преобразователь частоты имеет четыре набора параметров, которые могут быть запрограммированы независимо друг от друга. При использовании нескольких наборов параметров можно переключаться между независимо программируемыми функциями, активируемыми по цифровым входам или команде через последовательный интерфейс. Независимые настройки используются, например, для переключения наборов параметров, для режимов работы днем и ночью, летом и зимой или для управления несколькими двигателями. Активный набор параметров отображается на LCP.
2.6.13 Разрешение работы
Перед запуском преобразователь может ожидать дистанционного сигнала готовности системы. Если эта функция активна, преобразователь остается остановленным, пока не получит разрешения на запуск. Сигнал разрешения работы гарантирует, что система или вспомогательное оборудование находятся в надлежащем состоянии, прежде чем преобразователю будет разрешено запустить двигатель.
2.6.14 Интеллектуальное логическое управление (SLC)
Интеллектуальное логическое управление (SLC) представляет собой заданную пользователем последовательность действий (см. параметр 13-52 Действие контроллера SL [x]), которая выполняется интеллектуальным логическим контроллером (SLC), когда соответствующее заданное пользователем событие (см. параметр 13-51 Событие контроллера SL [x]) оценивается SLC как TRUE (Истина). Условием для события может быть определенный статус или такое условие, при котором выход из логики или операнда компаратора определяется как TRUE (Истина). Это приведет к связанному действию, как показано на Рисунок 2.16.
2 2
Данные набора параметров могут копироваться из преобразователя частоты в преобразователь частоты, посредством загрузки со съемной LCP.
2.6.11 Торможение постоянным током
В некоторых применениях может потребоваться торможение двигателя для его замедления или останова. Подача постоянного тока на двигатель тормозит двигатель и исключает потребность в отдельном тормозе для двигателя.Торможение постоянным током может активироваться при заданной частоте или при получении сигнала. Также можно запрограммировать интенсивность торможения.
2.6.12 Режим ожидания
Режим ожидания автоматически останавливает двигатель, когда в течение определенного времени потребность системы в его работе низка. Если потребность системы возрастает, преобразователь перезапускает двигатель. Режим ожидания обеспечивает энергосбережение и уменьшает износ двигателя. В отличие от таймеров, преобразователь всегда готов к запуску при достижении установленного уровня потребности, при котором и происходит пробуждение.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 31
Рисунок 2.16 Событие и действие SLC
События и действия пронумерованы и связаны в пары (состояния). Это означает, что когда наступает событие [0] (приобретает значение TRUE (Истина)), выполняется
130BA062.14
State 1 13-51.0 13-52.0
State 2 13-51.1 13-52.1
Start event P13-01
State 3 13-51.2 13-52.2
State 4 13-51.3 13-52.3
Stop event P13-02
Stop event P13-02
Stop event P13-02
Par. 13-11 Comparator Operator
=
TRUE longer than.
. . .
. . .
Par. 13-10 Comparator Operand
Par. 13-12 Comparator Value
130BB672.10
. . . . . .
. . . . . .
Par. 13-43 Logic Rule Operator 2
Par. 13-41 Logic Rule Operator 1
Par. 13-40 Logic Rule Boolean 1
Par. 13-42 Logic Rule Boolean 2
Par. 13-44 Logic Rule Boolean 3
130BB673.10
Обзор изделия
VLT® Refrigeration Drive FC 103
действие [0]. После этого анализируются условия события [1] и, если оно оценивается как TRUE (Истина), выполняется действие [1] и т. д. В каждый момент
22
времени оценивается только одно событие. Если событие оценено как FALSE (Ложь), в течение текущего интервала сканирования (в SLC) ничего не происходит и никакие другие события не анализируются. Это значит, что когда запускается SLC, в каждом интервале сканирования выполняется оценка события [0] (и только
Рисунок 2.19 Логические соотношения
события [0]). И только когда событие [0] будет оценено как TRUE (Истина), контроллер SLC выполнит действие [0] и начнет оценивать событие [1]. Можно запрограммировать от 1 до 20 событий и действий. Когда выполнено последнее событие/действие,
Логические соотношения, таймеры и компараторы доступны также для использования извне последовательности SLC.
последовательность начинается снова с события [0]/ действия [0]. На Рисунок 2.17 показан пример с четырьмя событиями/действиями.
Пример применения SLC см. в глава 4.3 Примеры настройки для различных применений.
2.6.15 Функция Safe Torque O
Преобразователь частоты доступен в варианте с функцией Safe Torque O (STO), реализованной через клемму управления 37. STO отключает управляющее напряжение на силовых полупроводниках выходной ступени преобразователя частоты. Это, в свою очередь, препятствует генерированию напряжения, требуемого для вращения двигателя. Если активирована функция STO (на клемме T37), преобразователь частоты подает аварийный сигнал, затем выполняется отключение
Рисунок 2.17 Порядок выполнения, если запрограммировано 4 события/действия
Компараторы
Компараторы используются для сравнения непрерывных переменных (выходной частоты, выходного тока, аналогового входного сигнала и т. д.) с фиксированными предустановленными величинами.
устройства и двигатель останавливается с выбегом. Потребуется произвести перезапуск вручную. Функция STO может использоваться для аварийной остановки преобразователя частоты. В нормальном режиме работы, когда STO не требуется, следует использовать функцию обычного останова. Убедитесь, что при использовании функции автоматического перезапуска соблюдаются требования, указанные в стандарте ISO 12100-2, параграф 5.3.2.5.
Условия исполнения обязательств
Персонал, занимающийся монтажом и использованием функции STO должен:
Прочитать и понять нормы и правила техники
безопасности, относящиеся к охране здоровья, обеспечению безопасности и предупреждению несчастных случаев.
Рисунок 2.18 Компараторы
Хорошо знать общие стандарты и стандарты в
области техники безопасности, относящиеся к тем или иным применениям.
Правила логики
С помощью логических операторов И, ИЛИ, НЕ можно объединять до трех булевых входов (TRUE/FALSE) (Истина/Ложь) от таймеров, компараторов, цифровых входов, битов состояния и событий.
32 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Пользователь определяется как:
Интегратор.
Оператор.
Техник по обслуживанию.
Техник по ремонту.
Обзор изделия Руководство по проектированию
Стандарты
Использование функции STO на клемме 37 требует от пользователя соблюдения всех мер безопасности, включая соблюдение соответствующих законов, норм и правил и рекомендаций. Дополнительная, поставляемая по заказу, функция STO соответствует следующим стандартам:
EN 954-1: 1996, категория 3
IEC 60204-1: 2005, категория 0 —
неуправляемый останов
IEC 61508: 1998 SIL2
IEC 61800-5-2: 2007 — функция STO
IEC 62061: 2005 SIL CL2
ISO 13849-1: 2006, категория 3 PL d
ISO 14118: 2000 (EN 1037) — предотвращение
непреднамеренного пуска
Перечисленной информации и указанных инструкций недостаточно для правильного и безопасного использования функции STO. Полную информацию об
STO см. в Инструкциях по эксплуатации VLT® Safe Torque O.
Защитные меры
Установка и ввод в эксплуатацию инженерных
систем безопасности должны выполняться квалифицированным и опытным персоналом.
Устанавливать блок следует в корпусах с
защитой IP54 или в эквивалентных средах. Для некоторых специальных применений требуется более высокая степень защиты IP.
Кабель между клеммой 37 и внешним
устройством защиты должен быть защищен от короткого замыкания в соответствии с таблицей D.4 стандарта ISO 13849-2.
Если на ось двигателя воздействуют какие-либо
внешние силы (например нагрузки от подвешенного оборудования), для предотвращения рисков следует использовать дополнительные меры (например удерживающий тормоз).
Функции мониторинга сбоев,
2.7 предупреждений и аварийных сигналов
характеристикам. Преобразователь частоты имеет возможность выдавать различные предварительно запрограммированные реакции на отказы, предупреждения и аварийные сигналы. Чтобы улучшить или изменить характеристики системы, выберите дополнительные функции для аварийных сигналов и предупреждений.
В этом разделе описываются распространенные функции аварийных сигналов и предупреждений. Учет наличия этих функций может помочь при оптимизации проекта системы, а также, возможно, исключить введение избыточных компонентов или функционала.
2.7.1 Работа при превышении температуры
По умолчанию, преобразователь частоты выдает аварийный сигнал и отключается при перегреве. Если выбрать функцию автоматическое снижение номинальных характеристик и предупреждение, преобразователь частоты выдаст предупреждение о состоянии, но продолжит работу и попытается выполнить самоохлаждение — вначале посредством снижения частоты коммутации. Затем при необходимости будет снижена выходная частота.
Автоматическое снижение номинальных характеристик не заменяет собой процедуру снижения номинальных характеристик в зависимости от температуры окружающей среды (см. глава 5.4 Снижение
номинальных характеристик в зависимости от температуры окружающей среды).
2.7.2 Предупреждение о высоком и низком задании
В режиме разомкнутого контура сигнал задания напрямую контролирует скорость преобразователя частоты. При достижении запрограммированного максимального или минимального значения на дисплее появляется мигающее предупреждение о высоком или низком задании.
2.7.3 Предупреждение о высоком и низком сигнале обратной связи
2 2
Преобразователь частоты контролирует множество аспектов работы системы, включая состояние сети, нагрузку двигателя и его характеристики, а также состояние преобразователя. Предупреждение или аварийный сигнал не обязательно означают, что проблема связана с самим преобразователем частоты. Это может быть состояние, которое имеет место вне преобразователя, но контролируемое по предельным
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 33
В режиме замкнутого контура преобразователь частоты контролирует выбранные верхнее и нижнее значения обратной связи. В соответствующих случаях на дисплее мигает предупреждение о низком или высоком значении. Преобразователь может также контролировать сигналы обратной связи в режиме разомкнутого контура. Хотя в разомкнутом контуре сигналы не влияют на работу преобразователя, они могут быть полезны для индикации состояния системы
Обзор изделия
VLT® Refrigeration Drive FC 103
локально или по последовательной связи. Преобразователь частоты способен работать с 39 различными единицами измерения.
22
2.7.4 Перекос фаз или потеря фазы
Повышенные пульсации тока на шине постоянного тока указывают либо на асимметрию фаз сети, любо потерю фазы. В случае потери фазы к преобразователю по умолчанию выдается аварийный сигнал и выполняется останов преобразователя, чтобы защитить конденсаторы шины постоянного тока. Также доступны варианты выдачи предупреждения и снижения выходного тока до 30 % от полного или выдачи предупреждения и продолжения нормальной работы. До устранения асимметрии фаз может понадобиться, чтобы блок работал, подключенный к сети с асимметрией.
2.7.5 Предупреждение о высокой частоте
В процессе включения в работу дополнительного оборудования (например, компрессоров или вентиляторов охлаждения) преобразователь может выдавать предупреждение, если скорость двигателя становится высокой. В преобразователь можно ввести конкретное значение высокой частоты. Если выходная частота превышает установленный предел предупреждения, устройство выдает на дисплей предупреждение о высокой частоте. Цифровой выходной сигнал от преобразователя может запускать внешние устройства.
2.7.8 Предупреждение о низком токе
Эта функция аналогична предупреждению о низкой частоте (см. глава 2.7.6 Предупреждение о низкой частоте), с тем отличием, что функция низкого тока выдает предупреждение и выключает оборудование. Эта функция не активна, когда преобразователь частоты остановлен или когда запуск уже выполнен, но установленный рабочий ток еще не достигнут.
2.7.9 Предупреждение об отсутствии нагрузки/обрыве ремня
Эта функция может использоваться для контроля ситуаций с отсутствием нагрузки, например, при обрыве клиновидного ремня. После сохранения в преобразователе нижнего предела по току, преобразователь может быть запрограммирован при обнаружении потери нагрузки выдавать аварийный сигнал и отключаться или продолжать работу и выдавать предупреждение.
2.7.10 Потеря последовательного
интерфейса
Преобразователь частоты может обнаруживать пропадание последовательной связи. Можно выбрать временную задержку до 99 секунд, чтобы исключить реакцию в связи с нарушением работы шины последовательной связи. При превышении времени задержки соответствующее параметры позволяют устройству:
2.7.6 Предупреждение о низкой частоте
В процессе вывода из работы дополнительного оборудования преобразователь может выдавать предупреждение, если скорость двигателя становится низкой. Можно задать конкретные значения низкой частоты для выдачи предупреждения и для отключения внешних устройств. Предупреждение о низкой частоте не подается, когда преобразователь частоты остановлен или когда запуск уже выполнен, но рабочая частота еще не достигнута.
2.7.7 Предупреждение о высоком токе
Эта функция аналогична предупреждению о высокой частоте, с тем отличием, что функция высокого тока выдает предупреждение и включает дополнительное оборудование. Эта функция не активна, когда преобразователь частоты остановлен или когда запуск уже выполнен, но установленный рабочий ток еще не достигнут.
Поддерживать последнюю заданную скорость.
Переходить к максимальной скорости.
Переходить на предустановленную скорость.
Останавливаться и выдавать предупреждение.
Интерфейс пользователя и
2.8
программирование
Для программирования функций применений в преобразователе частоты используются параметры. Параметры содержат описание функции и меню с вариантами, из которых можно выбрать нужный, либо позволяющее ввести числовое значение. Образец меню программирования показан на Рисунок 2.20.
34 Danfoss A/S © 08/2015 Все права защищены. MG16G250
130BP066.10
1107 RPM
0 -
**
Operation/Display
1 -
**
Load/Motor
2 -
**
Brakes
3 -
**
Reference / Ramps
3.84 A 1 (1)
Main Menu
Auto
on
Reset
Hand
on
Off
Status
Quick Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(1)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BB465.10
a
b
c
d
Обзор изделия Руководство по проектированию
клемм управления клеммы управления должны быть:
- правильно соединены;
- запрограммированы на выполнение
предусмотренной функции.
2.8.1 Панель местного управления
Панель местного управления (LCP) представляет собой графический дисплей, который расположен на передней
Рисунок 2.20 Образец меню программирования
Местный интерфейс пользователя
При местном программировании доступ к параметрам открывается нажатием на кнопку [Quick Menu] или [Main Menu] на LCP.
Быстрое меню предназначено для первоначального пуска, а также для настройки характеристик двигателя. В главном меню доступны все параметры, что позволяет выполнять настройку для работы в более сложных системах.
Дистанционный интерфейс пользователя
Для дистанционного программирования компания Danfoss предлагает программное решение, позволяющее создавать, сохранять и передавать программные команды преобразователя частоты. Средство конфигурирования MCT 10 позволяет пользователю подключить к преобразователю частоты ПК и выполнить программирование в оперативном режиме без использования клавиатуры LCP. Или же программирование можно выполнить автономно и затем легко загрузить данные в преобразователь. Также возможно загрузить готовый профиль преобразователя частоты на ПК для резервного хранения или анализа. Для подключения к преобразователю частоты имеется разъем USB и клемма RS485.
Программное обеспечение Средство конфигурирования MCT 10 можно бесплатно скачать на веб-сайте www.VLT- software.com. Кроме того, можно заказать компакт-диск, указав в заказе номер позиции 130B1000. В руководстве пользователя представлены детальные инструкции по
обеспечение для ПК.
эксплуатации. См. также глава 2.8.2 Программное
Программирование клемм управления
Каждая клемма может выполнять присущие
только ей функции.
Параметры, связанные с конкретной клеммой,
обеспечивают включение соответствующей функции.
Для надлежащего функционирования
преобразователя частоты с использованием
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 35
стороне блока и который обеспечивает интерфейс пользователя; на LCP имеются кнопки управления и отображаются сообщения о состоянии, предупреждения и аварийные сигналы, программируются параметры. LCP может использоваться для выполнения и других функций. Для ограниченного числа отображаемых на дисплее параметров можно также использовать цифровой дисплей. Изображение LCP приведено на Рисунок 2.21.
Рисунок 2.21 Панель местного управления
2 2
130BT308.10
Обзор изделия
VLT® Refrigeration Drive FC 103
2.8.2 Программное обеспечение для ПК
22

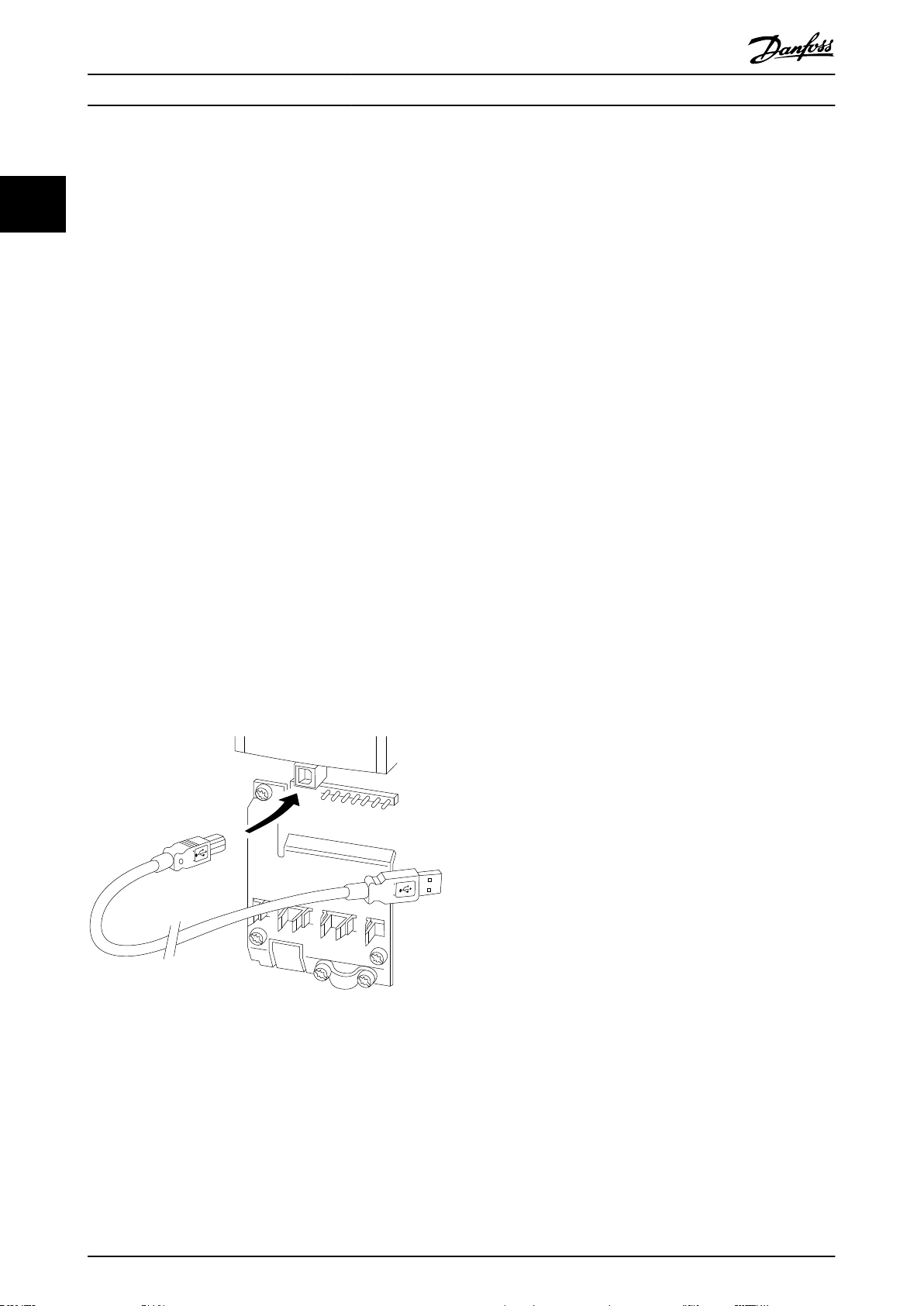

ПК подключается стандартным кабелем USB (хост/ устройство) или через интерфейс RS485.
USB является последовательной шиной с четырьмя экранированными проводами, из которых контакт провода 4 является заземлением и подключен к экрану порта USB в компьютере. При подключении ПК к преобразователю частоты с помощью USB-кабеля существует риск повреждения хост-контроллера USB на ПК. Все стандартные ПК выпускаются без гальванической развязки порта USB. Любая разность потенциалов заземления, вызванная невыполнением рекомендаций, приведенных в инструкциях по эксплуатации, может привести к повреждению контроллера хоста USB через экран кабеля USB. При подключении ПК к преобразователю частоты посредством USB-кабеля, рекомендуется использовать изолятор USB с гальванической развязкой для защиты хост-контроллера USB на ПК от разности потенциалов заземления. Рекомендуется не использовать кабель питания ПК с заземляющим контактом, когда ПК подключен к преобразователю частоты посредством USB-кабеля. Это сократит разность потенциалов заземления, но не устранит все различия потенциалов, возникающие вследствие подключения заземления и экрана к порту USB на ПК.
реального времени, интеллектуального логического контроллера, шагов профилактического обслуживания. Это программное обеспечение позволяет легко управлять отдельными аспектами и в то же время предоставляет общий обзор крупных и малых систем. Этот инструмент подходит для преобразователей частоты всех серий, а также для данных, относящихся к
VLT® Advanced Active Filter AAF 006 и VLT® Soft Starter.
Пример 1. Сохранение данных на ПК через Средство конфигурирования MCT 10
1. Соедините ПК с преобразователем частоты через интерфейс USB или RS485.
2. Откройте Средство конфигурирования MCT 10.
3. Выберите порт USB или интерфейс RS485.
4. Выберите команду сopy (копировать).
5. Выберите раздел project (проект).
6. Выберите paste (вставить).
7. Выберите save as (сохранить как).
Теперь все параметры сохранены в памяти.
Пример 2. Передача данных из ПК в преобразователь частоты через Средство конфигурирования MCT 10
1. Соедините ПК с преобразователем частоты через порт USB или интерфейс RS485.
2. Откройте Средство конфигурирования MCT 10.
3. Выберите Open (Открыть) — на экране будут показаны сохраненные файлы
4. Откройте требуемый файл.
5. Выберите Write to drive (Запись данных на привод).
Все значения параметров передаются на преобразователь частоты.
Для программы Средство конфигурирования MCT 10 доступно отдельное руководство. Программное обеспечение и руководство можно загрузить на веб­сайте www.danfoss.com/BusinessAreas/DrivesSolutions/ Softwaredownload/.
2.8.2.2
ПО для расчета гармоник VLT
®
Harmonics Calculation MCT 31
Рисунок 2.22 Разъем USB
2.8.2.1 Средство конфигурирования MCT 10
ПО Средство конфигурирования MCT 10 предназначено для использования при вводе в эксплуатацию и при техническом обслуживании преобразователя частоты и включает в себя возможность пошагового программирования пакетного контроллера, часов
36 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Программа расчета гармоник MCT 31 для ПК позволяет легко вычислить нелинейные искажения в данной системе. Можно вычислить коэффициент нелинейных искажений преобразователей частоты как компании Danfoss, так и других производителей (не Danfoss), — с учетом использования различных дополнительных средств снижения гармоник, таких как фильтры Danfoss
VLT® Advanced Harmonic Filters AHF 005/AHF 010 и 12– 18-импульсные выпрямители.
Обзор изделия Руководство по проектированию
MCT 31 можно также загрузить с веб-страницы
www.danfoss.com/BusinessAreas/DrivesSolutions/Software­download/.
2.8.2.3 Программное обеспечение для расчета гармоник (HCS)
HCS — усовершенствованная версия программы для расчета гармоник. Рассчитанные результаты сравниваются с соответствующими нормативами, после чего их можно распечатать.
Подробнее см. www.danfoss-hcs.com/Default.asp?
LEVEL=START
2.9 Техническое обслуживание
Модели преобразователя частоты Danfoss до 90 кВт не нуждаются в техническом обслуживании. Преобразователи частоты большой мощности (с номиналом 110 кВт и выше) содержат встроенные фильтрующие элементы, которые оператор должен очищать с регулярностью, зависящей от концентрации пыли и загрязнителей. В большинстве сред рекомендуются интервалы техобслуживания около 3 лет для вентиляторов и около 5 лет для конденсаторов.
2 2
2.9.1 Хранение
Как и все электронное оборудование, преобразователи частоты следует хранить в сухом месте. Периодическое формирование (зарядка конденсаторов) в ходе хранения не требуется.
Рекомендуется хранить оборудование запечатанным в упаковке до момента установки.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 37
Интеграция системы
3 Интеграция системы
VLT® Refrigeration Drive FC 103
В этой главе описываются соображения, которые необходимо учесть при включении преобразователя
33
частоты в проект системы. Эта глава поделена на следующие разделы:
Глава 3.1 Температура окружающей среды
Внешние условия для работы преобразователя частоты, включая:
- Окружающая среда.
- Корпуса.
- Температура.
- Снижение номинальных
характеристик.
- Прочие соображения.
Глава 3.2 ЭМС, гармоники и защита от утечки
на землю
Вход (рекуперация) от преобразователя частоты к сети питания, в том числе:
- Мощность.
- Гармоники.
- Мониторинг.
- Прочие соображения.
Глава 3.4 Подключение к сети
Факторы на входе преобразователя частоты со стороны сети питания, в том числе:
- Мощность.
- Гармоники.
- Мониторинг.
- Кабели.
- Предохранители.
- Прочие соображения.
Глава 3.5 Интеграция двигателя
Выход от преобразователя частоты на двигатель, включая:
- Типы двигателей.
- Нагрузка.
- Мониторинг.
- Кабели.
- Прочие соображения.
Глава 3.6 Дополнительные входы и выходы,
глава 3.7 Планирование механических характеристик
Интеграция входов и выходов преобразователя частоты для создания оптимальной конфигурации системы, включая:
В хорошо разработанной системе заранее предусматриваются области потенциальных проблем и возможные меры по их предотвращению, а также реализуется наиболее эффективное сочетание функций преобразователей. Следующая информация содержит рекомендации по планированию и спецификации системы управления двигателями, которая включает преобразователи частоты.
Информация о рабочих функциях включает описание ряда принципов, используемых при проектировании, от простого управления скоростью двигателя до полностью интегрированной системы автоматизации с такими функциями как:
Законченное проектное решение включает подробные спецификации требований и условий использования.
Рекомендации по практическому выбору и проектированию см. в глава 3.10 Контрольный список проектирования системы.
Понимание этих функций и стратегии их использования может помочь при оптимизации конструкции системы, а также, возможно, исключить введение избыточных компонентов или функционала.
- Подбор сочетания преобразователя частоты и двигателя,
- Характеристики системы,
- Прочие соображения.
Формирование обратной связи.
Отчетность о рабочем состоянии.
Автоматическое реагирование на сбои.
Дистанционное программирование.
Типы преобразователей частоты
Электродвигатели
Требования к электросети
Структура управления и программирование
Последовательная связь
Размер, формы и масса оборудования
Требования к силовым кабелям и кабелям управления; тип и длина
Предохранители
Вспомогательное оборудование
Транспортировка и хранение
38 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
3.1 Температура окружающей среды
3.1.1 Влажность
Хотя преобразователь частоты может нормально работать при высокой влажности (до 95 % относительной влажности), следует всегда избегать конденсации. Конденсация особенно вероятна, когда преобразователь частоты холоднее, чем окружающий влажный воздух. Влажность в воздухе также может конденсироваться на электронных компонентах и вызывать короткие замыкания. Конденсация происходит в блоках, на которые не подается питание. Если в связи с условиями окружающей среды возможна конденсация, рекомендуется установить в шкаф обогреватели. Не производите установку в местах, где возможна отрицательная температура.
Также можно использовать преобразователь частоты в режиме ожидания (с подключением к сети): это уменьшает вероятность конденсации. Убедитесь, что рассеиваемого тепла достаточно, чтобы влажность не воздействовала на схемы преобразователя.
3.1.3 Охлаждение
Преобразователи частоты рассеивают мощность в виде тепла. Выполнение следующих рекомендаций необходимо для эффективного охлаждения блоков.
Максимальная температура воздуха на входе в
корпус ни в коем случае не должна превышать 40 °C (104 °F).
Среднесуточная температура не должна
превышать 35 °C (95 °F).
Установите устройство так, чтобы обеспечить
поток холодного воздуха через охлаждающие пластины. Размеры зазоров, которые необходимо оставлять при монтаже, см. в глава 3.7.1 Зазоры для охлаждения.
Соблюдайте требования к минимальным
зазорам спереди и сзади для подачи холодного воздуха Более подробную информацию о требованиях правильной установки см. в инструкциях по эксплуатации.
3.1.3.1 Вентиляторы
3 3
3.1.2 Температура
Ограничения по минимальной и максимальной температурам окружающей среды установлены для всех преобразователей частоты. Защита оборудования от воздействия предельных температур окружающей среды продлит срок его службы и увеличит общую надежность системы. Следуйте приведенным рекомендациям для обеспечения максимальных эксплуатационных характеристик и длительного срока службы оборудования.
Хотя преобразователь частоты может работать
при температуре до -10 °C, правильная работа при номинальной нагрузке гарантируется только при температурах 0 °C и выше.
Не допускайте повышения температуры выше
максимального предела.
При работе при температурах, превышающих
проектную, срок службы электронных компонентов сокращается на 50 % на каждые 10 °C превышения.
Даже для устройств с классом защиты IP54,
IP55 и IP66 необходимо соблюдение указанных диапазонов температуры окружающей среды.
Может потребоваться установка
дополнительного кондиционирующего оборудования для шкафа или площадки, на которой установлено оборудование.
В преобразователе частоты имеется встроенные вентиляторы, что обеспечивает оптимальное охлаждение. Главный вентилятор направляет поток воздуха на ребра охлаждения радиатора и обеспечивает охлаждение внутри корпуса. В некоторых типоразмерах по мощности имеется небольшой дополнительный вентилятор недалеко от платы управления; он обеспечивает циркуляцию внутреннего воздуха и предотвращает его застой в горячих местах.
Главный вентилятор управляется в соответствии с внутренней температурой в преобразователе частоты. Его скорость постепенно увеличивается по мере роста температуры, что уменьшает шум и энергопотребление при небольшой потребности в охлаждении и обеспечивает максимальное охлаждение, когда оно необходимо. С помощью параметра параметр 14-52 Упр. вентилят. можно отрегулировать управление вентиляторами для любого конкретного применения и защитить оборудование от негативного влияния охлаждения в холодных климатических условиях. В случае превышения температуры внутри преобразователя частоты, он снижает частоту и профиль коммутации. Подробнее см. глава 5.1 Снижение номинальных характеристик.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 39
Интеграция системы
VLT® Refrigeration Drive FC 103
3.1.3.2 Расчет требуемого воздушного охлаждающего потока для преобразователя частоты
Воздушный поток, необходимый для охлаждения
33
преобразователя частоты или для нескольких преобразователей частоты в одном корпусе, может быть рассчитан следующим образом:
1. Определите потери мощности при максимальной выходной мощности для всех преобразователей частоты по данным в таблицах глава 7 Технические характеристики.
2. Суммируйте значения потери мощности всех преобразователей частоты, работающих в одно и то же время. Полученная сумма представляет количество тепла Q, перенос которого потребуется. Умножьте результат на коэффициент f, определенный по Таблица 3.1. Например, f = 3,1 м³ x K/Вт·ч над уровнем моря.
3. Определите самую высокую температуру воздуха, поступающего в корпус. Вычтите эту температуру из требуемой температуры внутри корпуса, которая может составлять, например, 45 °C (113 °F).
4. Разделите сумму из шага 2 на сумму из шага 3.
Расчет выполняется по формуле:
f xQ
V =
Ti T A
где: V = расход воздуха в м³/ч f = коэффициент, м³ x K/Вт·ч Q = тепло, которое должно быть перенесено, в Вт Ti = температура внутри корпуса, в °C TA = температура окружающей среды в °C f = cp x ρ (удельная теплоемкость воздуха x плотность воздуха)
Высота над
уровнем
моря
[м] [кДж/кг·К] [кг/м³] [м³К/Втч]
0 0,9480 1,225 3,1
500 0,9348 1,167 3,3 1000 0,9250 1,112 3,5 1500 0,8954 1,058 3,8
2000 0,8728 1,006 4,1
2500 0,8551 0,9568 4,4 3000 0,8302 0,9091 4,8 3500 0,8065 0,8633 5,2
Таблица 3.1 Коэффициент f, рассчитанный для различных высот
Пример
Какой расход воздуха требуется для охлаждения двух преобразователей частоты (теплопотери 295 Вт и 1430 Вт), работающих одновременно, при установке в корпусе с пиковой температурой окружающей среды 37 °C?
Суммарные теплопотери обоих
преобразователей частоты составляют 1725 Вт.
При умножении 1725 Вт, 3,3 м³ x K/Вч
получаем 5693 м³ x K/ч.
Вычитание 37 °C из 45 °C дает 8 °C (=8 K).
При делении 5693 м x K/ч на 8 K получаем:
711,6 м³/ч.
Если требуется рассчитать расход воздуха в куб. фут/ мин, используйте коэффициент пересчета 1 м³/ч = 0,589 куб. фут/мин.
Так, в приведенном выше примере 711,6 м³/ч = 418,85 куб. фут/мин.
Удельная
теплоемкость
воздуха
cp
Плотность
воздуха
ρ
Коэффициент
f
УВЕДОМЛЕНИЕ
Удельная теплоемкость (cp) и плотность воздуха (ρ) не постоянны: они зависят от температуры, влажности и атмосферного давления. Поэтому они зависят от высоты над уровнем моря.
В Таблица 3.1 показаны типичные значения коэффициента f, рассчитанные для различных высот.
3.1.4 Перенапряжение, создаваемое двигателем в генераторном режиме
Напряжение постоянного тока в звене постоянного тока (шине постоянного тока) увеличивается, когда двигатель переходит в генераторный режим. Такая ситуация может возникать в двух случаях:
Нагрузка раскручивает двигатель, когда
преобразователь частоты работает при постоянной выходной частоте. Это явление называется контролируемой нагрузкой.
В процессе замедления, если инерция нагрузки
велика, а для времени замедления преобразователя установлено малое значение.
Преобразователь частоты не может возвращать энергию обратно на вход. Поэтому он ограничивает энергию,
40 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
принимаемую от двигателя, при включении автоматического изменения скорости. Если перенапряжение возникает во время замедления, преобразователь частоты пытается сделать это посредством автоматического увеличения времени, отведенного на замедление. Если это не приводит к желаемому результату, или если нагрузка раскручивает двигатель при работе на постоянной частоте, преобразователь частоты при достижении критического уровня напряжения на шине постоянного тока отключается и отображает сообщение о неисправности.
3.1.5 Акустический шум
Акустический шум преобразователя частоты создается тремя источниками:
катушками индуктивности (в промежуточной
цепи) постоянного тока
дросселем фильтра ВЧ-помех
внутренними вентиляторами
Номинальные значения акустического шума см. в Таблица 7.40.
3.1.6 Вибрационные и ударные воздействия
Преобразователь частоты испытан в соответствии с методикой, основанной на стандартах IEC 68-2-6/34/35 и
36. При этих испытаниях на устройство воздействуют
силы до 0,7 g со случайными частотами от 18 до 1000 Гц по трем осям в течение двух часов. Все преобразователи частоты Danfoss удовлетворяют требованиям, соответствующим этим условиям, при монтаже блока на стене или на полу, а также в щитах управления, закрепленных на стене или на полу.
3.1.7 Агрессивные среды
3.1.7.1 Газы
Агрессивные газы, такие как сероводород, хлор или аммиак, могут повредить электрические и механические компоненты преобразователя частоты. Загрязнение охлаждающего воздуха также может вызвать постепенное разложение дорожек печатных плат и уплотнителей дверец. Агрессивные загрязняющие вещества часто присутствуют в установках по обработке сточных вод и в плавательных бассейнах. Коррозия меди однозначно указывает на агрессивную среду.
В агрессивных средах рекомендуется использовать корпуса с высокими IP-классами защиты, а также печатные платы с защитными покрытиями. Характеристики конформных покрытий см. в Таблица 3.2.
УВЕДОМЛЕНИЕ
В стандартной комплектации преобразователь частоты поставляется с покрытием класса 3C2. По заказу возможна поставка с покрытиями 3C3.
Класс
3C1 3C2 3C3 Тип газа
Морск ая соль Окиси серы Серов одоро д Оксид ы хлора Хлоро водор од Фторо водор од Аммиакмг/м³ 0,3 1,0 3,0 10 35
Озон мг/м³ 0,01 0,05 0,1 0,1 0,3 Азот мг/м³ 0,1 0,5 1,0 3,0 9,0
Таблица 3.2 Номинальные характеристики классов конформных покрытий
1) Максимальные значения соответствуют значениям пиков в переходных режимах, они не должны присутствовать более 30 минут в день.
3.1.7.2 Воздействие пыли
Нередко неизбежна установка частотных преобразователей в средах с сильным воздействием пыли. Пыль воздействует на блоки настенной или рамной установки с уровнями защиты IP55 и IP66, а также на устанавливаемые в шкафах устройства с уровнями защиты IP21 и IP20. При установке преобразователей частоты в подобных средах следует учитывать три аспекта, описанные в этом разделе.
Ухудшение охлаждения
Возникают отложения пыли на поверхности устройства и внутри, на печатных платах и электронных компонентах. Эти отложения действуют как слои изоляции, затрудняя передачу тепла окружающему воздуху, что снижает эффективность охлаждения. Компоненты нагреваются, что ускоряет старение
Ед.
изм.
Нет
Отсутс
данны
твует х мг/м³ 0,1 0,3 1,0 5,0 10
мг/м³ 0,01 0,1 0,5 3,0 10
мг/м³ 0,01 0,1 0,03 0,3 1,0
мг/м³ 0,01 0,1 0,5 1,0 5,0
мг/м³ 0,003 0,01 0,03 0,1 3,0
Средне е значен ие
Соляной туман Соляной туман
Макс. значен ие
1)
Средне е значени е
Макс. значени е
1)
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 41
Интеграция системы
VLT® Refrigeration Drive FC 103
электронных компонентов и сокращает срок службы устройства. Отложения пыли на радиаторе в задней части блока также сокращают срок службы устройства.
От проникновения твердых посторонних предметов
Вентиляторы охлаждения
Поток воздуха для охлаждения подается вентиляторами
33
охлаждения, обычно расположенными в задней части устройства. В роторах вентиляторов находятся небольшие подшипники, в которые может попасть действующая как абразив пыль. Пыль приводит к повреждению подшипников и отказу вентилятора.
Фильтры
Преобразователи частоты высокой мощности оснащены
Первая буква
вентиляторами охлаждения, отводящими горячий воздух изнутри устройства. Вентиляторы больше определенного размера оснащаются фильтрующими элементами. Такие фильтры могут быстро забиваться при использовании в запыленной среде. В таких условиях необходимы профилактические меры.
Периодическое техобслуживание
При описанных выше условиях рекомендуется очищать преобразователь частоты в ходе периодического техобслуживания. Уберите пыль с радиаторов и вентиляторов, очистите фильтрующие элементы.
Дополните льная буква
3.1.8 Определения классов IP
Первая цифра
Вторая цифра
От проникновения твердых посторонних предметов
0 (нет защиты) (нет защиты) 1
диаметр 50 мм
2 диаметр 12,5 мм Палец 3 диаметр 2,5 мм Инструмент 4
диаметр 1,0 мм 5 Защита от пыли Провод 6 Пылегерметичный Провод
От попадания воды со
вредными
последствиями
0 (нет защиты) – 1 Капли, падающие
вертикально 2 Капли, падающие под
углом 15° 3 Распыление воды – 4 Разбрызгивание воды – 5 Струи воды – 6 Мощные струи воды – 7 Временное погружение – 8 Долгосрочное
погружение
От доступа к опасным частям следующих объектов
Тыльная сторона ладони
Провод
Таблица 3.3 Определения классов защиты IP в соответствии с IEC 60529
3.1.8.1 Шкаф дополнительных устройств
Преобразователи частоты Danfoss поставляются в исполнениях с 3 различными классами защиты:
3.1.9 Радиочастотные помехи
Главная практическая цель — получить систему, стабильно работающую без радиочастотных помех между компонентами. Чтобы достичь высокого уровня помехоустойчивости, рекомендуется использовать преобразователи частоты с высококачественными фильтрами ВЧ-помех.
Дополнительная информация, специально относящаяся к следующим объектам
A Тыльная сторона
B Палец C Инструмент D Провод
Дополнительная информация, специально относящаяся к следующим объектам
H Высоковольтное
устройство
M Устройство
перемещается при водном испытании
S Устройство
неподвижно при водном испытании
W Погодные условия
и номиналы
IP00 или IP20 для установки в шкафу.
IP54 или IP55 для местного монтажа.
IP66 для тяжелейших условий окружающей среды, таких как исключительно высокая влажность (воздуха) или высокие концентрации пыли либо химически агрессивных газов.
От доступа к опасным частям следующих объектов
ладони
42 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
Используйте фильтры категории C1 согласно определению в стандарте EN 61800-3, соответствующие ограничениям класса B общего стандарта EN 55011.
Разместите предупреждающие сообщения на преобразователе частоты, если фильтры ВЧ-помех не соответствуют категории C1 (категория C2 или ниже). Ответственность за правильную маркировку возлагается на эксплуатанта.
На практике существует 2 способа использования фильтров ВЧ-помех.
Встроенные в оборудование
- Встроенные в фильтры занимают
пространство в шкафу, но исключают дополнительные затраты на установку, проводку и материалы. Однако самым важным преимуществом интегрированных фильтров является идеальное соответствие требованиям к ЭМС и кабелям.
Внешние дополнительные устройства
- Дополнительные внешние фильтры
ВЧ-помех, устанавливаемые на входе преобразователя частоты, вызывают падение напряжения. На практике это означает, что на входе преобразователя частоты нет полного напряжения сети, и может потребоваться преобразователь частоты с более высокими номинальными характеристиками. Максимальная длина кабеля к двигателю для соблюдения ограничений по ЭМС должна быть в пределах 1–50 м. Возникают затраты на материалы, кабель и сборку. Совместимость по ЭМС не проверяется.
УВЕДОМЛЕНИЕ
Блоки VLT® Refrigeration Drive FC 103 поставляются в стандартной комплектации со встроенными фильтрами ВЧ-помех, соответствующими категории C1 (EN 61800-3) для использования с системами с напряжением сети 400 В и номинальной мощностью до 90 кВт или категории C2 для систем с номинальной мощностью 110–630 кВт. Блоки FC 103 соответствуют категории C1 при использовании экранированных кабелей двигателя длиной до 50 и категории C2 при использовании экранированных кабелей двигателя длиной до 150 м. Подробнее см. Таблица 3.4.
3.1.10 Соответствие требованиям PELV и гальванической развязки
Обеспечьте защиту от поражения электрическим током, если используется электрическое питание с защитным сверхнизким напряжением (PELV), а монтаж выполнен в соответствии с требованиями, изложенными в местных/ государственных нормативах для PELV.
Чтобы обеспечить защиту PELV на клеммах управления, все соединения должны быть выполнены согласно требованиям PELV, например, термистор должен иметь усиленную/двойную изоляцию. Все клеммы управления и выводы реле преобразователей частоты Danfoss соответствуют требованиям PELV (защитное сверхнизкое напряжение), за исключением заземленной ветви треугольника с напряжением выше 400 В.
Гальваническая (гарантированная) развязка обеспечивается выполнением требований по усиленной изоляции и за счет соответствующих длин путей утечек тока и изоляционных расстояний. Эти требования указаны в стандарте EN 61800-5-1.
Электрическая изоляция обеспечивается, как показано на Рисунок 3.1. Описанные компоненты соответствуют требованиям PELV и гальванической развязки.
3 3
УВЕДОМЛЕНИЕ
Чтобы обеспечить работу системы «преобразователь частоты — двигатель» без помех, всегда используйте фильтр ВЧ-помех категории C1.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 43
130BA056.10
1325 4
6
ba
M
Интеграция системы
VLT® Refrigeration Drive FC 103
ЭМС, гармоники и защита от утечки на
3.2
землю
3.2.1 Общие вопросы защиты от
излучений в соответствии с требованиями ЭМС
33
Преобразователи частоты (и другие электрические устройства) наводят электрические или магнитные поля, которые могут вызывать помехи в окружающей среде. Электромагнитная совместимость (ЭМС) таких эффектов
1 Источник питания (SMPS) с изоляцией сигнала V пост.
тока, характеризующего напряжение в промежуточной
цепи. 2 Плата приводов для IGBT 3 Преобразователи тока 4 Оптопара, модуль торможения 5 Внутренние цепи защиты от бросков тока, фильтры ВЧ-
помех и устройства для измерения температуры. 6 Заказные реле a Гальваническая развязка для дополнительной платы
резервного питания 24 В b Гальваническая развязка для стандартного интерфейса
шины RS485.
Рисунок 3.1 Гальваническая развязка
зависит от мощности и гармонических характеристик этих устройств.
Неуправляемое взаимодействие между электрическими устройствами в системе может ухудшить совместимость и помешать надежной работе. Помехи могут принимать форму:
гармонических искажений,
электростатических разрядов,
быстрых изменений напряжения,
высокочастотных помех.
Электрические устройства и формируют помехи и, в свою очередь, подвергаются воздействию помех, возникших в других источниках.
Монтаж на большой высоте над уровнем моря
ВНИМАНИЕ!
ПЕРЕНАПРЯЖЕНИЕУстановки, превышающие
ограничение по высоте, могут не соответствовать требованиям PELV. Изоляция между компонентами и важнейшими деталями может быть недостаточной. Существует риск превышения напряжения. Сократите риск превышения напряжения с помощью внешних защитных устройств или гальванической развязки.
При установках на большой высоте над уровнем моря обратитесь в Danfoss относительно требований PELV.
380–500 В (корпуса A, B и C): выше 2000 м
(6500 футов)
380–500 В (корпуса D, E и F): выше 3000 м (9800
футов)
525–690 В: выше 2000 м (6500 футов)
Электрические помехи обычно возникают в диапазоне частот от 150 кГц до 30 МГц. Воздушные помехи из системы преобразователя частоты в диапазоне частот от 30 МГц до 1 ГГц создаются инвертором, кабелем двигателя и двигателем. Емкостные токи в кабеле двигателя, связанные с высоким значением скорости изменения напряжения двигателя dV/dt, создают токи утечки, как показано на Рисунок 3.2. Применение экранированного кабеля двигателя приводит к увеличению тока утечки (см. Рисунок 3.2), поскольку емкостная проводимость на землю таких кабелей больше, чем у неэкранированных. Если ток утечки не фильтруется, он вызывает большие помехи в сети в ВЧ-диапазоне ниже приблизительно 5 МГц. Поскольку ток утечки (I1) возвращается в устройство через экран (I3), экранированный кабель двигателя принципиально может создавать только небольшое электромагнитное поле (I4), см. Рисунок 3.2.
Экран ограничивает излучаемые помехи, но увеличивает низкочастотные помехи в сети. Подключите экран кабеля двигателя к корпусу преобразователя частоты и к корпусу двигателя. Наилучшим образом это делается с использованием соединенных с экраном зажимов, позволяющих исключить применение скрученных концов экрана (скруток). Скрутки
44 Danfoss A/S © 08/2015 Все права защищены. MG16G250
1
2
z
z
z
L1
L2
L3
PE
U
V
W
C
S
I
2
I
1
I
3
I
4
C
S
C
S
C
S
C
S
I
4
C
S
z
PE
3
4
5
6
175ZA062.12
Интеграция системы Руководство по проектированию
увеличивают сопротивление экрана на высоких частотах, что снижает эффект экранирования и увеличивает ток утечки (I4). Если экранированный кабель используется для подключения реле, в качестве кабеля управления, для передачи сигналов и подключения тормоза, присоедините экран к корпусу на обоих концах. Однако в некоторых случаях может потребоваться разрыв экрана, чтобы исключить возникновение контуров тока в экране.
При размещении экрана на монтажной пластине преобразователя частоты эта пластина должна быть металлической, поскольку токи экрана должны передаваться обратно на устройство. Кроме того, следует обеспечить хороший электрический контакт
монтажной пластины с корпусом преобразователя частоты через крепежные винты.
При использовании неэкранированного кабеля некоторые требования к излучению помех не могут быть удовлетворены, хотя большая часть требований к помехозащищенности выполняется.
Для уменьшения уровня помех, создаваемых всей системой (преобразователем частоты и установкой), кабели двигателя и тормоза должны быть как можно более короткими. Не прокладывайте сигнальные кабели чувствительных устройств вдоль кабелей двигателя и тормоза. Электронные устройства управления генерируют ВЧ-помехи с частотами выше 50 МГц (распространяющиеся по воздуху).
3 3
1 Провод заземления 3 Питание от сети перем. тока 5 Экранированный кабель
двигателя
2 Экран 4 Преобразователь частоты 6 Двигатель
Рисунок 3.2 Генерирование токов утечки
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 45
Интеграция системы
VLT® Refrigeration Drive FC 103
3.2.2 Результаты испытаний на ЭМС (излучение)
Следующие результаты испытаний были получены на системе, в которую входили преобразователь частоты (с дополнительными устройствами, если они имели существенное значение), экранированный кабель управления и блок управления с потенциометром, а также двигатель и экранированный кабель двигателя.
33
Тип фильтра ВЧ-помех
Стандарты и требования
EN/IEC 61800-3 Категория C1
H1
1,1–22 кВт, 220–240 В 50 150 150 Нет Да Не определен 1,1–45 кВт, 200–240 В 50 150 150 Нет Да Да 1,1–90 кВт, 380–480 В 50 150 150 Нет Да Да
H2/H5
1,1–22 кВт, 220–240 В Нет Нет 25 Нет Нет Не определен 1,1–3,7 кВт, 200–240 В Нет Нет 5 Нет Нет Нет 5,5–45 кВт, 200–240 В Нет Нет 25 Нет Нет Нет 1,1–7,5 кВт, 380–480 В Нет Нет 5 Нет Нет Нет 11–90 кВт, 380–480 В Нет Нет 25 Нет Нет Нет
HX
1,1–90 кВт, 525–600 В Нет Нет Нет Нет Нет Нет
EN 55011 Класс B
Жилищно-
коммунальные
объекты,
предприятия
торговли и
легкой
промышленнос
Условия
эксплуатации 1
(жилище и
офис)
Кондуктивные помехи Излучаемые помехи
Длина кабеля [м] Длина кабеля [м]
Класс A, группа 1
Промышленны е условия
ти
Категория C2
Условия
эксплуатации 1
(жилище и
офис)
Класс A, группа
2
Промышленные
условия
Категория С3
Условия эксплуатации 2 (промышленны
е)
Класс B
Жилищно-
коммунальные
объекты,
предприятия
торговли и
легкой
промышленнос
ти
Категория C1
Условия
эксплуатации 1
(жилище и
офис)
Промышленны
Категория C2
эксплуатации 1
Класс A, группа 1
е условия
Условия
(жилище и
офис)
Класс A,
группа 2
Промышленны
е условия
Категория С3
Условия
эксплуатации
2
(промышленн
ые)
Таблица 3.4 Результаты испытаний на ЭМС (излучение)
HX, H1 или H2 определены в поз. 16–17 типа кода для фильтров ЭМС. HX — в преобразователе частоты отсутствуют встроенные фильтры ЭМС (только для блоков 600 В). H1 — встроенный фильтр ЭМС. Соответствие классу A1/B. H2 — нет дополнительного фильтра ЭМС. Соответствие классу A2. H5 — морские версии. Соответствие тем же уровням излучения, что и версии H2.
46 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
3.2.3 Требования по излучению
Стандарт на ЭМС для преобразователей частоты определяет 4 категории (C1, C2, C3 и C4) с определенными требованиями к помехоустойчивости и излучению. В Таблица 3.5 приведено определение этих 4 категорий и эквивалентная классификация согласно EN
55011.
Эквивалентны
Категория Определение
C1 Преобразователи частоты на
напряжение ниже 1000 В для работы в первых условиях эксплуатации (в жилых помещениях и в офисах).
C2 Преобразователи частоты на
напряжение ниже 1000 В для работы в первых условиях эксплуатации (в жилых помещениях и в офисах), не являющиеся ни передвижными, ни съемными, предназначенные для монтажа и ввода в эксплуатацию профессионалом.
C3 Преобразователи частоты на
напряжение ниже 1000 В для работы во вторых условиях эксплуатации (промышленная среда).
C4 Преобразователи частоты на
напряжение 1000 В и выше или номинальный ток 400 А и выше, предназначенные для работы во вторых условиях эксплуатации или использования в сложных системах.
Таблица 3.5 Соответствие между IEC 61800-3 и EN 55011
При применении общих стандартов на излучение (кондуктивное) преобразователи частоты должны соответствовать предельным значениям, указанным в Таблица 3.6.
Окружающая среда
Первые условия эксплуатации (жилые помещения и офисы)
Общие стандарты на излучение
Стандарт на излучение EN/ IEC 61000-6-3 для жилищно-коммунальных объектов, предприятий торговли и легкой промышленности.
й класс излучения в EN 55011
Класс B
Класс A, группа 1
Класс A, группа 2
Ограничительн ый предел отсутствует. Разработайте план обеспечения ЭМС.
Эквивалентный класс излучения в EN 55011
Класс B
Эквивалентный Окружающая среда
Вторые условия эксплуатации (промышленная среда)
Таблица 3.6 Соответствие между Общими стандартами на излучение (Generic Emission Standards) и EN 55011
Общие стандарты на излучение
Стандарт на излучение EN/ IEC 61000-6-4 для промышленной среды.
класс
излучения в EN
55011
Класс A, группа
1
3.2.4 Требования к помехоустойчивости
Требования к помехоустойчивости для преобразователей частоты зависят от условий эксплуатации. Требования для промышленной среды являются более высокими, нежели требования для среды в жилых помещениях или офисах. Все преобразователи частоты Danfoss соответствуют требованиям для работы в промышленной среде. Поэтому преобразователи частоты отвечают также более низким требованиям к среде жилых помещений и офисов с большим запасом по безопасности.
Для подтверждения устойчивости к электрическим помехам были проведены следующие испытания с соответствии со следующими базовыми стандартами:
EN 61000-4-2 (IEC 61000-4-2):
Электростатические разряды (ESD). Воспроизведение электростатических разрядов, связанных с присутствием человека.
EN 61000-4-3 (IEC 61000-4-3): Излучение,
создаваемое проникающим электромагнитным полем с амплитудной модуляцией. Воспроизведение воздействий радиолокационного оборудования и оборудования связи, а также мобильных средств связи.
EN 61000-4-4 (IEC 61000-4-4): Импульсные
переходные процессы. Моделирование помех, вызываемых переключением контактора, реле или аналогичных устройств.
EN 61000-4-5 (IEC 61000-4-5): Переходные
процессы с бросками напряжения. Воспроизведение переходных процессов, связанных, например, с ударом молнии вблизи установок.
EN 61000-4-6 (IEC 61000-4-6): ВЧ-помехи в
синфазном режиме. Моделирование воздействия радиопередающего оборудования, соединенного между собой кабелями.
См. Таблица 3.7.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 47
Интеграция системы
VLT® Refrigeration Drive FC 103
Базовый стандарт
Критерий приемки B B B A A
33
Диапазон напряжений: 200–240 В, 380–500 В, 525–600 В, 525–690 В
Сеть
Двигатель
Цепи управления
Стандартная шина 2 кВ CM
Провода реле 2 кВ CM
Дополнительные устройства для системы и периферийной шины Кабель для LCP
Внешнее питание 24 В пост. тока Корпус
Таблица 3.7 Форма соответствия требованиями ЭМС по помехозащищенности
1) Наводка на экран кабеля.
2) Значения обычно получаются путем проведения испытаний.
Импульсы
IEC 61000-4-42)
4 кВ CM
4 кВ CM
2 кВ CM
2 кВ CM
2 кВ CM
2)
напряжения IEC 61000-4-5
2 кВ/2 Ом DM
4 кВ/12 Ом СM
4 кВт/2 Ом
2 В CM
0,5 кВ/2 Ом DM
1 кВ/12 Ом СM
Броски
2 кВ/2 Ом
2 кВ/2 Ом
2 кВ/2 Ом
2 кВ/2 Ом
2 кВ/2 Ом
1)
1)
1)
1)
1)
1)
2)
Эл.-статич.
разряды
61000-4-2
2)
IEC
10 В
10 В
10 В
10 В
10 В
10 В
10 В
10 В
8 кВ AD 6 кВ СD
Излучаемое
электромагнитное поле
IEC 61000-4-3
10 В/м
Напряжение ВЧ-
помех
в синфазном
режиме
IEC 61000-4-6
эфф.
эфф.
эфф.
эфф.
эфф.
эфф.
эфф.
эфф.
3.2.5 Изоляция двигателя
В cовременных двигателях, предназначенных для использования с преобразователями частоты, предусмотрена надежная изоляция, обеспечивающая работу с IGBT с высоким КПД нового поколения, для которых характерно высокое отношение dU/dt. Для модернизированных старых двигателей необходимо подтвердить соответствие изоляции двигателя или снизить помехи с помощью фильтра dU/dt или, если необходимо, синусоидного фильтра.
Для длин кабелей двигателя максимальной длине кабеля, указанной в глава 7 Технические характеристики, рекомендуемые номиналы изоляции указаны в Таблица 3.8. Если двигатель имеет низкий уровень изоляции, используйте фильтр du/dt или синусоидный фильтр.
Номинальное напряжение сети [В]
UN≤ 420 420 В < UN ≤ 500 Усиленная: U 500 В < UN ≤ 600 Усиленная: U 600 В < UN ≤ 690 Усиленная: U
Таблица 3.8 Изоляция двигателя
Изоляция двигателя [В]
Стандартная: U
LL
= 1600
LL
= 1800
LL
= 2000
LL
= 1300
3.2.6 Подшипниковые токи двигателя
Для минимизации токов в подшипниках и валу, заземлите на ведомое оборудование следующие компоненты:
Преобразователь частоты
Двигатель
Ведомое оборудование
Стандартные компенсационные меры
1. Используйте изолированные подшипники.
2. Строго соблюдайте процедуры установки:
2a Убедитесь, что двигатель и нагрузка
двигателя соответствуют друг другу.
2b Четкое соблюдение рекомендаций по
установке в соответствии с ЭМС.
2c Обеспечьте усиление защитного
заземления для уменьшения высокочастотного импеданса защитного заземления в сравнении с входными силовыми проводами.
2d Обеспечьте надежного
высокочастотное соединение между двигателем и преобразователем частоты, например, с использованием
48 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
экранированного кабеля, заделанного по всей окружности сечения (360°) в двигателе и преобразователе частоты
2e Убедитесь в том, что импеданс от
преобразователя частоты на землю здания ниже импеданса заземления машины. Это может представлять проблему при использовании насосов.
2f Устройте прямое соединение
заземления между двигателем и нагрузкой (например, насосом).
3. Уменьшите частоту коммутации IGBT.
4. Измените форму колебаний инвертора, 60° AVM на SFAVM и наоборот.
5. Используйте систему заземления вала или изолированную муфту.
6. Используйте токопроводящую смазку.
7. Если возможно, используйте минимальные уставки скорости.
8. Постарайтесь обеспечить баланс напряжения сети с землей. Это может быть трудновыполнимым для систем IT, TT, TN-CS или систем с заземленной ветвью.
9. Используйте фильтр dU/dt или синусоидный фильтр
3.2.7 Гармоники
Электрические устройства с диодными выпрямителями, такие как
Флюоресцентные лампы,
Компьютеры,
Копировальные устройства,
Факсы,
Различное лабораторное оборудование и
Телекоммуникационные системы
могут увеличивать гармонические искажения в сети питания. В преобразователях частоты используется входной диодный мост, который также может вносить гармонические искажения.
проводки и трансформаторов. Такое тепловыделение может влиять на другие устройства, подключенные к той же линии питания.
3.2.7.1 Анализ гармоник
Различные характеристики электрической системы в здании определяют точную степень влияния гармонических искажений от преобразователя на коэффициент искажения синусоидальности здания в целом и на его соответствие стандартам IEEE. Обобщить влияние гармонических искажений от преобразователей частоты на то или иное здание в целом довольно сложно. При необходимости проведите анализ гармоник системы, чтобы определить воздействие на нее оборудования.
Преобразователь частоты потребляет из сети несинусоидальный ток, что увеличивает действующее значение входного тока I можно с помощью анализа Фурье преобразовать и разложить на токи синусоидальной формы различных частот, т. е. токи гармоник IN с частотой основной гармоники 50 или 60 Гц.
Гармоники не оказывают непосредственного воздействия на потребление мощности, но увеличивают тепловые потери в установке (в трансформаторе, в катушках индуктивности, в кабелях). Соответственно в установках с довольно большой долей нагрузки, приходящейся на выпрямители, важно поддерживать токи гармоник на низком уровне для исключения перегрузки трансформатора, катушек индуктивности и кабелей.
Сокращение Описание
f
1
I
1
U
1
I
n
U
n
n Порядок гармоники
Таблица 3.9 Сокращения, относящиеся к гармоникам
Основная
Ток I Частота [Гц]
Основная частота Основной ток Основное напряжение Токи гармоник Гармоническое напряжение
частота (I1)
1
50 250 350 550
. Несинусоидальный ток
эфф
Ток гармоник (In)
I
5
I
7
I
11
3 3
Преобразователь частоты потребляет неодинаковый ток
Таблица 3.10 Трансформированный несинусоидальный ток
от линии электропередачи. Этот несинусоидальный ток имеет компоненты, являющиеся гармоническим составляющим основной частоты тока. Эти компоненты называются гармониками. Необходимо контролировать общее гармоническое искажение тока в питающей сети. Хотя гармонические токи непосредственно не влияют на потребление электроэнергии, они вызывают нагрев
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 49
Ток Ток гармоник
I Входной ток 1,0 0,9 0,4 0,2 < 0,1
Таблица 3.11 Токи гармоник в сравнении с эффективным значением входного тока
эфф.I1
I
I
5
I
7
11-49
175HA034.10
Интеграция системы
VLT® Refrigeration Drive FC 103
В Таблица 3.13 показано, что мощность короткого замыкания источника питания S
в точке подключения
к.з.
источника питания пользователя к сети коммунального электроснабжения (R
Рисунок 3.3 Катушки постоянного тока
= 3 × R
К.З.
× U
SCE
сети
S
33
УВЕДОМЛЕНИЕ
Некоторые токи гармоник могут нарушать работу устройств связи, подключенных к тому же трансформатору, или вызывать резонанс в батареях конденсаторов, предназначенных для коррекции коэффициента мощности.
Для обеспечения малых токов гармоник преобразователь частоты оснащен пассивными фильтрами. Катушки постоянного тока снижают полный коэффициент гармонических искажений до 40 %.
Искажение напряжения питающей сети зависит от величины токов гармоник, которые должны умножаться на импеданс сети для рассматриваемой частоты. Суммарный коэффициент нелинейных искажений напряжения (THD) рассчитывается на основе отдельных гармоник напряжения по следующей формуле:
2
THD
2
 + U
U
=
 + ... + U
5
7
U1
2
N
Фактический (типичный) Предельное R ≥ 120
Фактический (типичный) Предельное R ≥ 120
Таблица 3.13 Результаты проверки на гармоники (излучение)
sce
sce
Монтажник или пользователь оборудования обязан
) выше или равна:
sce
 × I
=  3 × 120 × 400 × I
оборуд.
Ток отдельных гармоник In/I1 (%)
I
5
40 20 10 8
40 25 15 10
Коэффициент гармонического искажения
I
7
тока (%)
THD
46 45
48 46
оборуд.
I
11
PWHD (частичный
взвешенный
коэффициент
гармонических
искажений)
I
13
обеспечить подключение оборудования только к такому
3.2.7.2 Требования к излучению гармоник
источнику питания, мощность короткого замыкания S
к.з.
которого больше или равна указанной в уравнении, и в
Оборудование, подключенное к коммунальной электросети.
случае необходимости должен проконсультироваться с оператором распределительной сети. Для подключения других типоразмеров по мощности к
Доп. устройств о
1 IEC/EN 61000-3-2 Класс A для трехфазного
2 IEC/EN 61000-3-12 Оборудование 16–75 A и
Определение
сбалансированного оборудования (для профессионального оборудования суммарной мощностью только до 1 кВт).
профессиональное оборудование от 1 кВт с током фазы до 16 А.
сети общего пользования проконсультируйтесь с оператором распределительных сетей.
Соответствие требованиям различных уровней системы: Приведенные в Таблица 3.13 данные по току гармоник даны в соответствии с IEC/EN61000-3-12 и с учетом стандарта на системы силовых приводов. Они могут использоваться в качестве основы для расчета влияния тока гармоник на систему электроснабжения и для документирования соответствия соответствующим региональным требованиям: IEEE 519 -1992 и G5/4.
Таблица 3.12 Стандарты на излучение гармоник
3.2.7.4 Влияние гармоник в системе
3.2.7.3 Результаты проверки на гармоники (излучение)
Типоразмеры по мощности до PK75 в T2 и T4 соответствуют классу A стандарта IEC/EN 61000-3-2. Типоразмеры по мощности от P1K1 до P18K в T2 и до P90K в T4 соответствуют стандарту IEC/EN 61000-3-12, табл. 4. Типоразмеры по мощности P110–P450 в T4 также соответствуют стандарту IEC/EN 61000-3-12, хотя этого и не требуется, поскольку токи превышают 75 A.
50 Danfoss A/S © 08/2015 Все права защищены. MG16G250
На Рисунок 3.4 первичная обмотка трансформатора подключена к общей точке нескольких присоединений PCC1, используется источник среднего напряжения. Трансформатор имеет импеданс Z нагрузок. PCC2 — точка соединения всех нагрузок. Каждая нагрузка подключена посредством кабелей, которые имеют импеданс Z1, Z2, Z3.
распределения мощности
и питает несколько
xfr
Non-linear
Current Voltage
System
Impedance
Disturbance to
other users
Contribution to
system losses
130BB541.10
Интеграция системы Руководство по проектированию
Рисунок 3.5 Отрицательное влияние гармоник
3.2.7.5 Стандарты и требования к ограничению гармоник
3 3

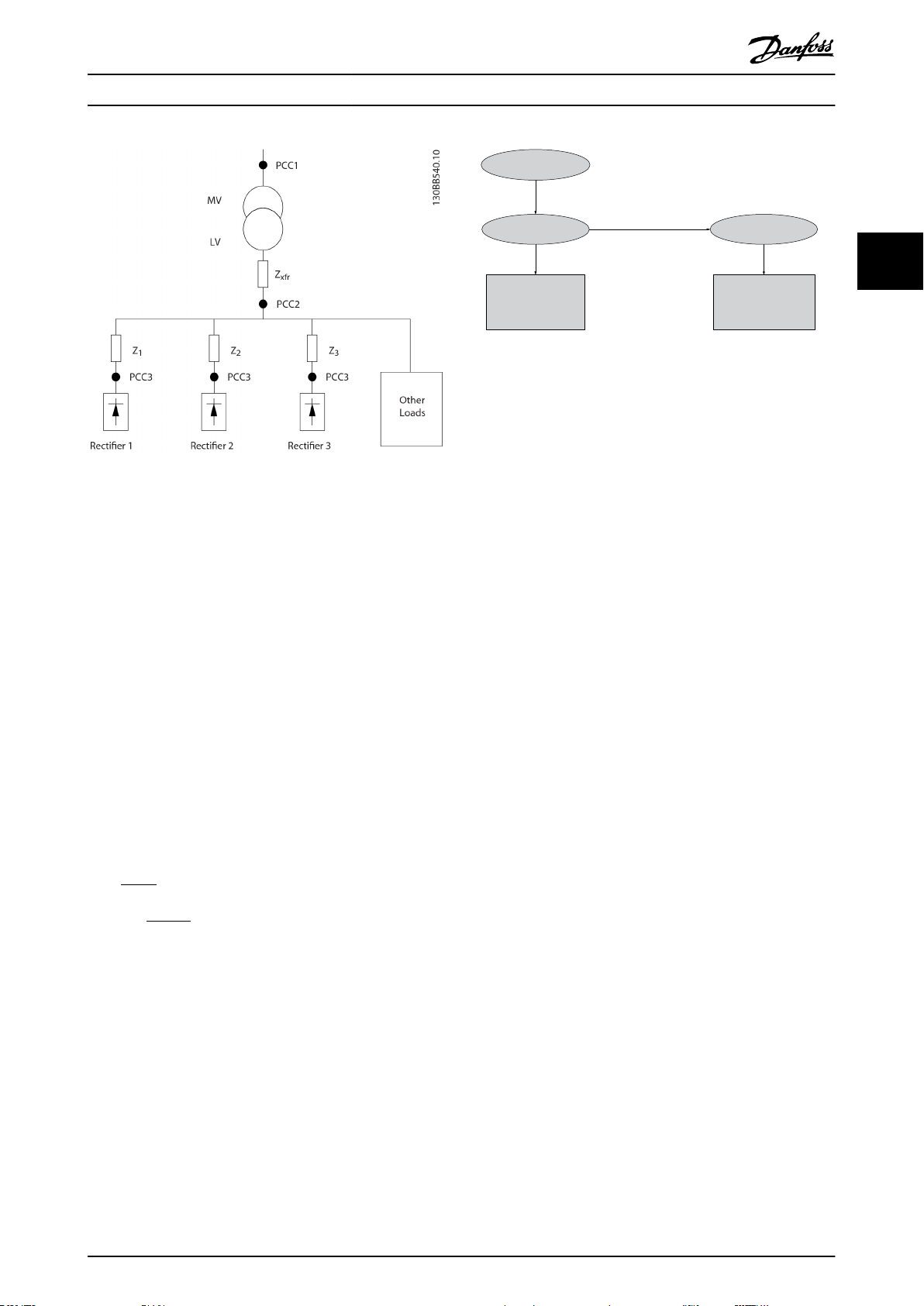

Рисунок 3.4 Малая система распределения
Токи гармоник нелинейных нагрузок вызывают искажение напряжения из-за перепада напряжений на импедансах системы распределения. Чем больше импедансы, тем выше уровни искажения напряжения.
Искажение тока связано с характеристиками аппаратуры и отдельными нагрузками. Искажение напряжения связано с характеристиками системы. Зная только гармоническую характеристику нагрузки, невозможно предсказать искажение напряжения в PCC. Чтобы предсказать искажение в PCC, необходимо знать конфигурацию системы распределения и соответствующие импедансы.
Для описания импеданса сети используется распространенный термин «отношение короткого замыкания» (R
). Это отношение между кажущейся
sce
мощностью короткого замыкания источника питания в точке PCC (S нагрузки (S
R
=
sce
S
оборуд.
S
где:
к.з.
) и номинальной кажущейся мощностью
к.з.
).
оборуд.
S
ce
2
U
=
Z
питания
и
S
оборуд.
= U × I
Негативное влияние гармоник имеет два аспекта
Токи гармоник вносят свой вклад в системные
потери мощности (в кабелях, в трансформаторе).
Гармоническое искажение напряжения
вызывает возмущения в других нагрузках и увеличивают потери в других нагрузках.
оборуд.
Требования к ограничению гармоник могут быть подразделены на следующие категории:
требования конкретных применений;
стандарты, которые необходимо соблюдать.
Требования, относящиеся к конкретным применениям, связаны с конкретными системами, для которых имеются технические причины стремиться к ограничению гармоник.
Пример
Если один из двигателей подключен напрямую к сети питания, а другие получают питание через преобразователь частоты, трансформатор мощностью 250 кВА достаточен для подключения двух двигателей мощностью 110 кВт. Однако если от преобразователя частоты питаются оба двигателя, такого трансформатора недостаточно. Чтобы обеспечить возможность питания обоих двигателей через преобразователи частоты, необходимо использовать либо дополнительные средства подавления гармоник в установке, либо приводы с низкими гармониками.
Существуют различные стандарты, нормативы и рекомендации, касающиеся подавления гармоник. В разных географических районах и разных отраслях применяются различные стандарты. Наиболее распространены следующие стандарты:
IEC61000-3-2
IEC61000-3-12
IEC61000-3-4
IEEE 519
G5/4
Подробные сведения о каждом стандарте см. в
Руководстве по проектированию VLT® Advanced Harmonic Filter AHF 005/AHF 010.
В Европе максимальное значение суммарного коэффициента гармонических искажений (THDv) составляет 8 %, если установка подключена к коммунальной электросети. Если установка содержит
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 51
130BB955.12
a
b
Leakage current
Motor cable length
130BB956.12
THDv=0%
THDv=5%
Leakage current
Интеграция системы
собственный трансформатор, предельное значение THDv равно 10 %. Конструктивно VLT® Refrigeration Drive
FC 103 может выдерживать THDv 10 %.
VLT® Refrigeration Drive FC 103
3.2.7.6 Подавление гармоник
33
На случаи, когда требуются дополнительные меры по подавлению гармоник, Danfoss предлагает широкий ассортимент оборудования подавления. Это такое обрудование как:
12-импульсные приводы.
Фильтры AHF.
Приводы с низкими гармониками.
Активные фильтры.
Выбор решения зависит от нескольких факторов.
Сеть (фоновые искажения, асимметрия сети,
резонанс, тип источника питания (трансформатор/генератор)).
Применение (профиль нагрузки, количество и
размеры нагрузок).
Местные/национальные требования/правила
(IEEE519, IEC, G5/4 и т. д.).
Общая стоимость владения (начальная
стоимость, рентабельность, обслуживание и т. д.).
Следует всегда рассматривать возможность подавления гармоник, если в нагрузке трансформатора нелинейная составляющая равна 40 % или более.
Danfoss предлагает средства для расчета гармоник, см. глава 2.8.2 Программное обеспечение для ПК.
Рисунок 3.6 Влияние длины кабеля двигателя и типоразмера по мощности на ток утечки. Типоразмер по мощности a > Типоразмер по мощности b
Ток утечки зависит также от линейных искажений.
3.2.8 Ток утечки на землю
Соблюдайте национальные и местные нормативы, относящиеся к защитному заземлению оборудования с током утечки > 3,5 мА. Технология преобразователей частоты предполагает высокочастотное переключение при высокой мощности. При этом генерируются токи утечки в проводах заземления. Ток утечки на землю создается несколькими источниками и зависит от конфигурации системы; нужно учитывать следующие факторы:
Фильтры ВЧ.
Длина кабеля двигателя.
Экранирование кабеля двигателя.
Мощность преобразователя частоты.
52 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Рисунок 3.7 Влияние искажения в цепи на ток утечки
Если ток утечки превышает 3,5 мА, для обеспечения соответствия стандарту EN/IEC61800-5-1 (стандарт по системам силового привода) требуются особые меры. Следует усилить заземление согласно следующим требованиям к подключению защитного заземления:
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм².
Использовать два отдельных провода
заземления соответствующих нормативам размеров.
130BB958.12
f
sw
Cable
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-
RCD with high f
cut-
Leakage current
Frequency
130BB957.11
Leakage current [mA]
100 Hz
2 kHz
100 kHz
Интеграция системы Руководство по проектированию
Дополнительную информацию см. в стандартах EN/ IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD), также известные как автоматические выключатели для защиты от утечек на землю (ELCB), соблюдайте следующие требования.
Используйте только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
Используйте RCD с задержкой, чтобы
предотвратить отказы в связи с переходными токами на землю.
Номинал RCD следует подбирать с учетом
конфигурации системы и условий окружающей среды.
Ток утечки включает несколько частот, происходящих как от частоты сетевого питания, так и от частоты коммутации. Обнаружение частоты коммутации зависит от типа используемого датчика RCD.
Рисунок 3.9 Влияние предельной частоты датчиков остаточного тока (RCD) на ток утечки
3 3
Рисунок 3.8 Основные источники тока утечки
Величина тока утечки, обнаруживаемого RCD, зависит от частоты среза в датчике RCD.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 53
Extended product
Motor system
Drive system (PDS)
Complete drive module (CDM)
Infeed
section
Auxiliaries Auxiliaries Motor
Motor starter
contactors, soft starters, ...
Motor control system = CDM or starter
Driven equipment
Trans-
mission
Load
machine
Basic drive
module
(BDM)
Mains
and
mains
cable
130BE604.11
Интеграция системы
VLT® Refrigeration Drive FC 103
3.3 Энергоэффективность
В стандарте EN 50598 «Экодизайн для систем силовых приводов, пускателей, силовой электроники и их ведомых систем» изложены принципы оценки энергоэффективности преобразователей частоты.
Cтандарт предусматривает нейтральный метод для определения классов энергоэффективности и потерь мощности
33
при полной и частичной нагрузке. Стандарт допускает сочетание любого двигателя с любым преобразователем частоты.
Рисунок 3.10 Система силового привода (PDS) и комплектный модуль привода (CDM)
Вспомогательное оборудование: Advanced Harmonic Filter AHF 005, AHF 010, Line Reactor MCC 103, Sine-wave Filter MCC 101, dU/dt Filter MCC 102.
3.3.1 Классы IE и IES
Комплектные модули привода (CDM)
Согласно стандарту EN 50598-2, комплектный модуль привода (CDM) включает в себя преобразователь частоты, секцию питания и вспомогательное оборудование.
Классы энергоэффективности для CDM:
IE0 = ниже современного уровня технологий.
IE1 = в соответствии с современным уровнем
технологий.
IE2 = выше современного уровня технологий.
Преобразователи частоты Danfoss соответствуют классу энергоэффективности IE2. Класс энергоэффективности определяется в номинальной точке CDM.
Системы силового привода (PDS)
Система силового привода (PDS) состоит из комплектного модуля привода (CDM) и двигателя.
Классы энергоэффективности для PDS:
В зависимости от КПД двигателя, двигатели, управляемые преобразователем частоты Danfoss VLT®,
как правило, соответствуют требованиям класса энергоэффективности IES2.
Класс энергоэффективности определяется в номинальной точке PDS и может быть рассчитан исходя из потерь CDM и потерь в двигателе.
3.3.2 Данные потерь мощности и данные
Потери мощности и эффективность преобразователя частоты зависят от его конфигурации и вспомогательного оборудования. Чтобы получить данные о потерях мощности и эффективности,
IES0 = ниже современного уровня технологий.
IES1 = в соответствии с современным уровнем
технологий.
IES2 = выше современного уровня технологий.
энергоэффективности
54 Danfoss A/S © 08/2015 Все права защищены. MG16G250
T
f
100%
50%
50% 90%
25%
0%
0%
130BE605.10
130BD930.11
1.80
1.60
1.40
1.20
1.00
0.80
0.60
0.40
0.20
0.00 0 10 20 30 40 50 60 70 80 90 100
n [%]
P
L,CDM
(freq,load)
[%]
1
2
3
130BD931.11
n [%]
0 20 40 60 80 100
100.00
98.00
96.00
94.00
92.00
90.00
η
CDM (freq,load)
[%]
1 2
3
Интеграция системы Руководство по проектированию
воспользуйтесь программным средством DanfossDanfoss ecoSmart.
Данные по потере мощности представляются в процентах от номинальной полной выходной мощности и определяются согласно EN 50598-2. Для определения значений потерь мощности используются заводские установки преобразователя частоты (кроме данных двигателя, необходимых для работы двигателя).
1 Нагрузка 100 % 2 Нагрузка 50 % 3 Нагрузка 25 %
Рисунок 3.12 Данные о потерях мощности преобразователя частоты. Зависимость относительных потерь CDM (P
) [%] от скорости (n) [% от номинальной скорости].
CDM
3 3
L,
T Крутящий момент [%] f Частота [%]
Рисунок 3.11 Рабочие точки преобразователя частоты в соответствии с EN 50598-2
См. www.danfoss.com/vltenergyeciency, где можно найти данные о потерях мощности и энергоэффективности преобразователя частоты в рабочих точках, указанных в Рисунок 3.11.
Для расчета классов эффективности IE и IES используйте приложение Danfoss ecoSmart. Это приложение доступно по адресу ecosmart.danfoss.com.
Пример имеющихся данных
В следующем примере показаны потери мощности и эффективность для преобразователя частоты со следующими характеристиками:
Мощность 55 кВт, номинальное напряжение
400 В.
На Рисунок 3.12 и Рисунок 3.13 показаны кривая потери мощности и кривая эффективности. Скорость пропорциональна частоте.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 55
Номинальная полная мощность Sr 67,8 кВА.
Номинальная выходная мощность P
Номинальная эффективность ηr 98,3 %.
1 Нагрузка 100 % 2 Нагрузка 50 % 3 Нагрузка 25 %
Рисунок 3.13 Данные эффективности преобразователя частоты. Зависимость эффективности CDM (η
) [%] от скорости (n) [% от номинальной скорости].
load)
CDM(freq,
Интерполяция потерь мощности
Определить потери мощности в произвольной рабочей точке можно, используя 2-мерную интерполяцию.
3.3.3 Потери и КПД двигателя
КПД двигателя, работающего при 50–100 % от номинальной скорости двигателя и при 75–100 % от номинального крутящего момента, практически постоянен. Это справедливо и тогда, когда
59,2 кВт.
CDM
преобразователь частоты управляет двигателем, и тогда, когда двигатель работает непосредственно от сети.
КПД зависит от типа двигателя и уровня намагниченности.
130BE107.10
25
20
15
10
5
0
0 2 4 6 8 10
[kHz]
[%]
1
2
3
Интеграция системы
VLT® Refrigeration Drive FC 103
Подробнее о типах различных типов двигателей см. брошюры по соответствующим типам по адресу www.vlt- drives.danfoss.com.
Частота коммутации
33
Частота коммутации влияет на потери вследствие намагниченности в двигателе и потери вследствие коммутации в преобразователе частоты, как показано на Рисунок 3.14.
1 Двигатель и преобразователь частоты 2 Только двигатель 3 Только преобразователь частоты
Рисунок 3.14 Зависимость потерь [%] от частоты коммутации [кГц]
TN-S, а система электропитания IT с изолированной нейтралью наименее желательна.
Тип системы Описание
Системы электропитания TN TN-S 5-проводная система с отдельными
TN-C 4-проводная система с совмещенной
Система электропитания TT
Система электропитания IT
Существует 2 типа систем распределения сети с системой заземления TN: TN-S и TN-C.
проводниками нейтрали (N) и защитного заземления (PE). Она обеспечивает наилучшие свойства ЭМС и исключает передачу помех.
нейтралью и проводником защитного заземления (PE) по всей системе. Объединение проводников нейтрали и защитного заземления приводит к плохим характеристикам ЭМС. 4-проводная система с заземленным проводником нейтрали и отдельным заземлением блоков преобразователей частоты. При правильном заземлении эта система имеет хорошие характеристики ЭМС. Изолированная 4-проводная система с проводником нейтрали, который либо не заземлен, либо заземлен через сопротивление.
Таблица 3.14 Типы систем сети переменного тока
УВЕДОМЛЕНИЕ
Преобразователь частоты создает в двигателе дополнительные потери вследствие гармоник. При увеличении частоты коммутации эти потери уменьшаются.
3.3.4 Потери и энергоэффективности системы силового привода
Для оценки потерь мощности в различных рабочих точках для систем силового привода, необходимо суммировать потери мощности в рабочей точке всех компонентов системы:
Преобразователь частоты
Двигатель.
Вспомогательное оборудование.
Подключение к сети
3.4
3.4.1 Конфигурации сети и воздействие ЭМС
Существует несколько типов систем сети переменного тока для питания преобразователей частоты. Каждый из них влияет на характеристики ЭМС системы. С точки зрения ЭМС наилучшей считается 5-проводная система
3.4.2 Низкочастотные помехи в питающей сети
3.4.2.1 Несинусоидальное питание от
сети
Сетевое напряжение редко бывает равномерным синусоидальным напряжением с постоянной амплитудой и частотой. Частично это обусловлено нагрузками, которые отбирают из сети несинусоидальные токи или имеют нелинейные характеристики, такими, например, как:
Компьютеры.
Телевизоры.
Импульсные источники питания.
Энергосберегающие лампы.
Преобразователи частоты.
Отклонения неизбежны. В некоторых пределах они допустимы.
56 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
3.4.2.2 Соответствие Директивам по ЭМС
В большей части Европы объективная оценка качества питания в электросети производится согласно Акту по электромагнитной совместимости устройств (EMVG). Соответствие требованиям этого нормативного акта гарантирует, что все устройства и сети, подключенные к системе распределения электроэнергии, будут выполнять свое предназначение без создания проблем.
Стандарт Определение
EN 61000-2-2, EN 61000-2-4, EN 50160
EN 61000-3-2, 61000-3-12
EN 50178 Определяет порядок использования
Таблица 3.15 Стандарты проектирования EN по качеству питания в электросети
Определяет пределы по напряжению питания в электросети, которые должны соблюдаться в коммунальных и промышленных сетях электропитания. Регулирует помехи в питающей сети, возникающие в результате подключения устройств.
электронного оборудования в силовых установках.
3.4.2.3 Преобразователи частоты, не создающие помехи
Каждый преобразователь частоты создает помехи в питающей сети. Современные стандарты определены только для диапазонов частот до 2 кГц. Некоторые преобразователи частоты сдвигают диапазон помех в электросети в область выше 2 кГц, которая не регламентируется стандартом, и при этом преобразователи маркируются как не создающие помех. В настоящее время исследуются возможные ограничения для этой области. Преобразователи частоты не устраняют помехи в питающей сети.
3.4.2.4 Как образуются помехи в питающей сети
3.4.2.5 Воздействие помех в сети питания
Гармоники и отклонения напряжения являются двумя формами низкочастотных помех в питающей сети. Их вид в источнике помех отличается от вида в любой другой точке сети электропитания при подключенной нагрузке. Поэтому при оценке эффектов помех в сети электропитания необходимо определить совокупно ряд различных влияний. К таким влияниям относятся питание из сети электропитания, структура сети и нагрузки.
В результате помех в сети электропитания могут возникать предупреждения о пониженном напряжении и более высокие потери при функционировании.
Предупреждения о пониженном напряжении
Неправильное измерение напряжения
вследствие искажения синусоидального напряжения в сети.
Приводят к неправильному измерению
мощности, так как только измерения истинной среднеквадратичной мощности учитывают гармоническую составляющую.
Более высокие потери
Гармоники снижают активную мощность,
полную мощность и реактивную мощность.
Искажающие электрические нагрузки вызывают
слышимые помехи в других устройствах, а в худшем случае могут привести к их выходу из строя.
В результате нагрева срок службы устройств
сокращается.
УВЕДОМЛЕНИЕ
Излишнее содержание гармоник нагружает оборудование по компенсации коэффициента мощности и может даже привести к его выходу из строя. По этой причине следует оборудовать дросселями оборудование компенсации коэффициента мощности при наличии излишнего содержания гармоник.
3 3
Помехи, искажающие синусоидальную волну в сети электропитания из-за пульсирующих входных токов, обычно называются гармониками. По анализу Фурье их можно оценить вплоть до 2,5 кГц, что соответствует 50-й гармонике сети электропитания.
Этот вид гармонических помех в сети электропитания создается входными выпрямителями преобразователей частоты. Когда преобразователи частоты подключены к сети 50 Гц, 3-я гармоника (150 Гц), 5-я гармоника (250 Гц) или 7-я гармоника (350 Гц) демонстрируют самое активное влияние. Общее содержание гармоник называется полным коэффициент гармонических искажений (THD).
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 57
3.4.3 Анализ помех в питающей сети
Чтобы избежать ухудшения качества энергоснабжения в питающей сети, можно воспользоваться рядом методов анализа систем или устройств, порождающих гармонические токи. Средства анализа сетей питания, такие как ПО расчета гармоник (HCS), анализируют проект системы на предмет гармоник. Можно заранее испытать конкретные контрмеры и обеспечить совместимость системы в дальнейшем.
Интеграция системы
VLT® Refrigeration Drive FC 103
Для анализа систем электроснабжения, перейдите по адресуhttp://www.danfoss-hcs.com/Default.asp?LEVEL=START и загрузите программное обеспечение.
УВЕДОМЛЕНИЕ
33
Компания Danfoss обладает высоким уровнем компетенции в области ЭМС и предоставляет заказчикам услуги по анализу ЭМС с детальной оценкой или расчетами сети, а также проводит учебные курсы, семинары и практикумы.
3.4.4 Возможности снижения помех в
УВЕДОМЛЕНИЕ
Все преобразователи частоты VLT® Refrigeration Drive FC 103 в стандартной комплектации оснащены встроенными дросселями, подавляющими помехи в питающей сети.
3.4.6 Классификация места эксплуатации
Самым важным фактором, влияющим на выполнение требований к ЭМС, является наличие точных требований к среде, в которой будет работать преобразователь частоты.
питающей сети
3.4.6.1 Среда 1/класс B: Жилая
В общем случае помехи в питающей сети от преобразователей сокращаются посредством ограничения амплитуды пульсирующих токов. Такое сокращение улучшает коэффициент мощности λ (лямбда).
Есть несколько методов, которые рекомендуется применять для исключения гармоник в питающей сети:
Входные дроссели или вставки постоянного
тока в преобразователях частоты.
Пассивные фильтры.
Активные фильтры.
Плоские вставки постоянного тока.
Устройства активной фильтрации и приводы с
низким уровнем гармоник.
Выпрямители с 12, 18 или 24 импульсами на
цикл.
Производственные объекты, подключенные к коммунальной низковольтной сети, включая области с малыми промышленными объектами, относятся к категории «Среда 1/класс B». У них нет собственных распределительных трансформаторов высокого или среднего напряжения для создания отдельной сети электропитания. Классификация сред применяется как внутри зданий, так и снаружи. Вот некоторые примеры сред общего назначения:
Коммерческие территории.
Жилые здания.
Рестораны.
Автопредприятия.
Объекты развлекательного назначения.
3.4.6.2 Среда 2/класс A: Промышленная
3.4.5 Радиочастотные помехи
Преобразователи частоты создают ВЧ-помехи в связи с их импульсами тока переменной длительности. Преобразователи и кабели двигателей излучают эти составляющие, а также проводят их в систему питающей сети.
Фильтры ВЧ-помех используются для уменьшения помех в питающей сети. Они обеспечивают устойчивость к шумам и защищают устройства от высокочастотных наведенных по цепям питания помех. Они также снижают помехи, наводимые на кабель питания от сети, и излучение от кабеля питания сети. Фильтры предназначены для ограничения помех до заданного уровня. Встроенные фильтры часто являются стандартным оборудованием, рассчитанным на определенную степень помехоустойчивости.
Промышленные электросети не соединены с коммунальной электросетью. Вместо этого в них используются собственные высоковольтные или средневольтные распределительные трансформаторы. Классификация сред применяется как внутри зданий, так и снаружи.
Они определяются как промышленные и характеризуются следующими конкретными электромагнитными условиями:
Наличие научных, медицинских или
промышленных устройств.
Коммутация больших индуктивных и емкостных
нагрузок.
Присутствие сильных магнитных полей
(например, в связи с высокими токами).
3.4.6.3 Особые условия
В областях с трансформаторами среднего напряжения, явно отделенных от других областей, сам пользователь решает, к какому типу классификации отнести его
58 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
объекты. Пользователь несет ответственность за обеспечение ЭМС, необходимой для бесперебойной работы всех устройств в указанных условиях. Вот некоторые примеры сред специального назначения:
Торговые центры.
Супермаркеты.
Заправочные станции.
Офисные здания.
Складские помещения.
3.4.6.4 Предупреждающая маркировка
Когда преобразователь частоты не соответствует требованиям категории C1, необходимо нанести предупреждающее уведомление. За это несет ответственность эксплуатант. Подавление помех основано на классах A1, A2 и B, определенных в стандарте EN 55011. В конечном счете эксплуатант несет ответственность за правильную классификацию устройств и затраты на решение связанных с ЭМС проблем.
3.4.7 Использование с изолированным
входным источником
По большей части в электроснабжении в США используется грунтовое заземление. Хотя это редко встречается в США, подача питания также может производиться от изолированного источника. Все преобразователи частоты Danfoss могут использоваться как с изолированным источником входного тока, так и с заземленными силовыми линиями.
колебания. По мере роста числа генераторов гармоник растет нагрузка на конденсаторы и тепловыделение в них. Поэтому следует оснастить оборудование коррекции коэффициента мощности дросселями. Дроссели также предотвращают резонанс между индуктивностью нагрузок и емкостью. Для преобразователей с cos φ < 1 также требуются дроссели в оборудовании коррекции коэффициента мощности. Также следует учитывать более высокий уровень реактивной мощности при определении размеров кабелей.
3.4.9 Задержка входного питания
Чтобы убедиться в правильности работы схем подавления импульсов на входе, пронаблюдайте временную задержку между успешной подачей входного питания.
В Таблица 3.16 указано минимальное разрешенное время, которое должно проходить между подачами входного питания.
Входное напряжение [V] 380 415 460 600 Время выдержки [с] 48 65 83 133
Таблица 3.16 Задержка входного питания
3.4.10 Переходные процессы в сети
Переходные процессы — это краткие скачки напряжения порядка нескольких тысяч вольт. Они могут возникать во всех видах систем распределения питания, в том числе в промышленных и жилых средах.
3 3
3.4.8 Компенсация коэффициента
мощности
Оборудование компенсации коэффициента мощности служит для снижения фазового сдвига (φ) между напряжением и током, оно смещает коэффициент мощности ближе к единице (cos φ). Это необходимо при использовании в электрической распределительной системе большого числа индуктивных нагрузок, таких как электродвигатели или пускорегулирующая аппаратура люминесцентных ламп. Преобразователи частоты с изолированной цепью постоянного тока вообще не потребляют реактивной мощности из сети питания и не производят сдвига коэффициента мощности. У них cos φ приблизительно равен 1.
По этой причине двигатели с управляемой скоростью не требуется учитывать при расчете характеристик оборудования компенсации коэффициента мощности. В то же время ток, потребляемый оборудованием коррекции коэффициента мощности, возрастает, так как частотные преобразователи формируют гармонические
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 59
Удары молнии — распространенная причина переходных процессов. Они также возникают при включении или отключении больших нагрузок и при переключении другого оборудования по противодействию переходным процессам, например, оборудования коррекции коэффициента мощности. Переходные процессы также могут быть вызваны короткими замыканиями, срабатыванием автоматических выключателей в системах распределения питания или индукционной связью между параллельными кабелями.
Формы этих переходных процессов и содержание в них энергии описываются в стандарте EN 61000-4-1. Существуют различные способы ограничения вредных эффектов переходных процессов. Первый уровень защиты от переходных процессов с высокой энергией обеспечивают газонаполненные разрядники и искровые промежутки. Для защиты второго уровня в большинстве электронных устройств, включая преобразователи частоты, используются зависимые от напряжения
Интеграция системы
VLT® Refrigeration Drive FC 103
резисторы (варисторы), которые сглаживают переходные процессы.
3.4.11 Работа с резервным генератором
33
Используйте системы резервного питания, когда необходимо продолжение работы и в случае отказа питания от сети. Они также используются параллельно с коммунальной электросетью для достижения большей мощности питания. Это распространенная практика для установок совмещенной генерации тепла и электроэнергии, использующая преимущества высокой энергоэффективности этой формы преобразования энергии. Когда резервное питание поступает от генератора, импеданс сети питания обычно выше, чем при получении мощности от коммунальной электросети. Это приводит к увеличению суммарных гармонических искажений. При надлежащем проектировании генераторы могут работать в системе с устройствами, наводящими гармонические колебания.
Более точный анализ возможен с помощью ПО анализа электросетей, такого как HCS. Для анализа систем электроснабжения, перейдите по адресу http:// www.danfoss-hcs.com/Default.asp?LEVEL=START и загрузите программное обеспечение.
В таблице пределов гармоник приведены максимальные загрузки, допускающие бесперебойную работу сооружений при работе с порождающими гармоники устройствами.
Пределы гармоник
Выпрямители B2 и B6 максимум 20 % от
номинальной нагрузки генератора.
Выпрямитель B6 с дросселеммакс. 20–35 % от
номинальной нагрузки генератора, в зависимости от ее состава.
Управляемый выпрямитель B6 максимум 10 %
от номинальной нагрузки генератора.
3.5 Интеграция двигателя
При проектировании системы рекомендуется рассмотреть проект с резервным генератором.
3.5.1 Что следует учитывать при выборе двигателя
Когда система переключается с работы от сети
электропитания на работу от генератора, обычно гармоническая нагрузка возрастает.
Проектировщикам следует рассчитать или
измерить увеличение гармонической нагрузки, чтобы убедиться, что качество электропитания соответствует нормативам, тем самым предотвратив связанные с гармониками проблемы и отказы оборудования.
Следует избегать асимметричной нагрузки
генераторов, так как она вызывает повышенные потери и может увеличить общие гармонические искажения.
Корзиночная намотка 5/6 обмотки генератора
ослабляет 5-ю и 7-ю гармоники, но вызывает рост 3-й гармоники. Корзиночная намотка 2/3 уменьшает третью гармонику.
По возможности эксплуатанту следует
отключать оборудование коррекции коэффициента мощности, так как оно может вызывать в системе резонанс.
Дроссели или активные поглощающие фильтры
могут ослаблять гармоники, также это возможно при параллельном использовании резистивных нагрузок.
Емкостные нагрузки, используемые
параллельно, создают дополнительную нагрузку в связи с непредсказуемыми эффектами резонанса.
Преобразователь частоты может создавать электрические нагрузки на двигатель. Поэтому при сопряжении двигателя и преобразователя частоты необходимо учесть следующие явления:
Напряжение изоляции
Напряжение подшипников
Тепловая нагрузка
3.5.2 Синусоидные фильтры и фильтры dU/dt
Выходные фильтры могут быть полезны для некоторых двигателей за счет снижения электрической нагрузки и возможности использования более длинных кабелей. Варианты выходных фильтров включают синусоидальные фильтры (также называемые LC­фильтрами) и фильтры dU/dt. Фильтры dU/dt уменьшают резкость подъема фронта импульсов. Синусоидальные фильтры сглаживают скачки напряжения и преобразуют их в почти синусоиду напряжения на выходе. С некоторыми преобразователями частоты синусоидные фильтры соответствуют требованиям EN 61800-3 RFI, категория C2, для неэкранированных кабелей двигателя, см. глава 3.8.3 Синусоидные фильтры.
Подробнее о дополнительных синусоидных фильтрах и фильтрах dU/dt см. в глава 6.2.6 Синусоидные фильтры,
глава 3.8.3 Синусоидные фильтры и глава 6.2.7 Фильтры dU/dt.
60 Danfoss A/S © 08/2015 Все права защищены. MG16G250
175HA036.11
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
Интеграция системы Руководство по проектированию
Подробнее о номерах для заказа дополнительных синусоидных фильтров и фильтров dU/dt см. в
глава 3.8.3 Синусоидные фильтры и глава 6.2.7 Фильтры dU/dt.
3.5.3 Надлежаще заземление двигателя
Правильное заземление электродвигателя крайне важно для личной безопасности и выполнения требований по ЭМС для низковольтного оборудования. Правильное заземление необходимо для эффективной работы экранирования и фильтров. Для правильной реализации ЭМС необходимо проверить все проектные данные.
3.5.4 Кабели двигателей
Рекомендации по выбору кабелей двигателя, а также характеристики кабелей, приведены в глава 7.5 Технические характеристики кабелей.
С преобразователем частоты могут использоваться стандартные трехфазные асинхронные двигатели всех типов. Заводская настройка задает вращение по часовой стрелке, при этом выход преобразователя частоты подключается следующим образом:
Направление вращения может быть изменено путем переключения двух фаз в кабеле двигателя или посредством изменения настройки в параметр 4-10 Направление вращения двигателя.
3.5.5 Экранирование кабеля двигателя
На выходе преобразователей частоты возникают импульсы с крутыми фронтами. Эти импульсы содержат высокочастотные составляющие (в том числе гигагерцевого диапазона), что может вызвать нежелательное излучение от кабелей электродвигателей. Экранированные кабели двигателя снижают такое излучение.
Экранирование дает следующие результаты:
Снижает величину излучаемых помех.
Улучшает устойчивость к помехам отдельных
устройств.
Экран улавливает высокочастотные составляющие и проводит их обратно в источник помех, в данном случае — в преобразователь частоты. Экранированные кабели двигателей также обеспечивают устойчивость к помехам от расположенных вблизи внешних источников.
3 3
Рисунок 3.15 Подключение клемм для вращения вала двигателя по часовой стрелке и против часовой стрелки
При этом даже хорошее экранирование не устраняет излучение полностью. Компоненты системы, расположенные в облучаемых средах, должны работать без ухудшения характеристик.
3.5.6 Подключение нескольких двигателей
УВЕДОМЛЕНИЕ
Если мощности двигателей значительно различаются, то могут возникать проблемы при пуске и на малых скоростях вращения, поскольку относительно большое активное сопротивление статора маломощных двигателей требует более высокого напряжения при пуске и на малых оборотах.
Преобразователь частоты может управлять несколькими двигателями, включенными параллельно. При использовании параллельного подключения двигателей следует учитывать следующие моменты:
В некоторых системах может использоваться
режим VCC+.
Общий ток, потребляемый двигателями, не
должен превышать номинальный выходной ток I
преобразователя частоты.
INV
Не используйте общие соединения для
длинных кабелей; см. Рисунок 3.17.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 61
130BD774.10
130BD775.10
130BD776.10
130BD777.10
130BD778.10
Интеграция системы
Требование к общей длине кабелей двигателей,
упомянутое в Таблица 3.4, действительно лишь в случае, когда длина каждого из параллельных кабелей не превышает 10 м, см. Рисунок 3.19 и Рисунок 3.20.
Учитывайте перепад напряжений между
33
кабелями двигателя, см. Рисунок 3.20.
При наличии длинных параллельных кабелей
используйте индуктивно-емкостной фильтр, см. Рисунок 3.20.
В случае длинных кабелей без использования
параллельного подключения см. Рисунок 3.21.
УВЕДОМЛЕНИЕ
Когда двигатели соединены параллельно, установите для параметра параметр 1-01 Motor Control Principle значение [0] U/f.
VLT® Refrigeration Drive FC 103
Рисунок 3.18 Параллельные кабели без нагрузки
Рисунок 3.16 Подключение общим жгутом для кабелей малой длины
Рисунок 3.17 Подключение общим жгутом для кабелей большой длины
Рисунок 3.19 Параллельные кабели с нагрузкой
Рисунок 3.20 Индуктивно-емкостной фильтр для длинных параллельных кабелей
62 Danfoss A/S © 08/2015 Все права защищены. MG16G250
130BD779.10
Интеграция системы Руководство по проектированию
3 3
Рисунок 3.21 Длинные кабели при последовательном подключении
Подробнее о длине кабелей при параллельном подключении нескольких двигателей см. в Таблица 7.7.
3.5.7 Тепловая защита двигателя
Преобразователь частоты обеспечивает тепловую защиту двигателя несколькими способами:
Предел крутящего момента защищает
двигатель от перегрузки независимо от скорости вращения.
Минимальная скорость ограничивает нижний
предел диапазона рабочих скоростей, например значениями от 30 до 50/60 Гц.
Максимальная скорость ограничивает верхний
предел выходной скорости.
Имеется вход для внешнего термистора.
Электронное тепловое реле (ЭТР) для
асинхронных двигателей имитирует биметаллическое реле на основе внутренних измерений. ЭТР измеряет фактический ток, скорость и время для вычисления температуры двигателя и его защиты от перегрева путем выдачи предупреждения или отключения питания двигателя. Характеристики ЭТР показаны в Рисунок 3.22.
Рисунок 3.22 Характеристики электронного теплового реле
На оси X показано соотношение между I номинальным значением I в секундах перед срабатыванием ЭТР, отключающим преобразователь частоты. Кривые даны для номинальной скорости, скорости, вдвое превышающей номинальную, и скорости 0,2 от номинальной. При низкой скорости функция ЭТР срабатывает при более низкой температуре в связи с меньшим охлаждением двигателя. Таким образом двигатель защищен от перегрева даже на малой скорости. Функция ЭТР вычисляет температуру двигателя на основе фактического тока и скорости.
. По оси Y показано время
двиг.
двиг.
и
3.5.8 Выходной контактор
Хотя в общем случае такая схема не рекомендуется, расположение выходного контактора между двигателем и преобразователем частоты не приведет к повреждению преобразователя частоты. При замыкании ранее разомкнутого выходного контактора работающий преобразователь частоты может подключиться к остановленному электродвигателю. Это может привести к отключению преобразователя частоты и выводу на экран сообщения о неисправности.
3.5.9 Энергоэффективность
КПД преобразователя частоты
Нагрузка преобразователя частоты мало влияет на его КПД.
Это также означает, что КПД преобразователя частоты не меняется при выборе других характеристик U/f. Однако характеристики U/f все-таки влияют на КПД двигателя.
КПД несколько снижается при задании частоты коммутации выше 5 кГц. КПД также немного уменьшается при длине кабеля свыше 30 м.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 63
1.0
0.99
0.98
0.97
0.96
0.95
0.93
0.92 0% 50% 100% 200%
0.94
Relative Eciency
130BB252.11
1.01
150%
% Speed
100% load 75% load 50% load 25% load
Интеграция системы
VLT® Refrigeration Drive FC 103
Расчет КПД
При определении КПД преобразователя частоты для различных скоростей и нагрузок используйте Рисунок 3.23. Коэффициент на этой диаграмме нужно умножить на удельный КПД, указанный в глава 7.1 Электрические характеристики.
33
Рисунок 3.23 Типичные кривые КПД
Пример: Предположим, что имеется преобразователь частоты с мощностью 55 кВт, 380–480 В перем. тока с нагрузкой 25 % при скорости 50 %. На графике видно значение 0,97, а номинальный КПД для привода 55 кВт составляет 0,98. Фактический КПД равен: 0,97 x 0,98 = 0,95.
КПД двигателя
КПД двигателя, подключенного к преобразователю частоты, зависит от уровня намагничивания. КПД двигателя зависит от его типа.
В диапазоне крутящего момента 75–100 % от
номинального, КПД двигателя практически постоянен как при работе от преобразователя частоты, так и при питании непосредственно от сети.
У маломощных двигателей влияние на КПД
характеристик U/f незначительно. В то же время для двигателей мощностью 11 кВт и выше имеется существенный выигрыш в КПД.
Частота коммутации на КПД маломощных
двигателей не влияет. Для двигателей мощностью 11 кВт и выше КПД увеличивается на 1–2 %. Это происходит потому, что при высокой частоте коммутации ток двигателя имеет почти идеальную синусоидальную форму.
КПД системы
Для вычисления КПД системы необходимо умножить КПД преобразователя частоты на КПД двигателя.
64 Danfoss A/S © 08/2015 Все права защищены. MG16G250
*
91 (L1) 92 (L2) 93 (L3)
PE
88 (-) 89 (+)
50 (+10 V OUT)
53 (A IN)
54 (A IN)
55 (COM A IN)
0/4–20 mA
12 (+24 V OUT)
13 (+24 V OUT)
18 (D IN)
20 (COM D IN)
15 mA 200 mA
(U) 96
(V) 97 (W) 98 (PE) 99
(COM A OUT) 39
(A OUT) 42
0/4–20 mA
03
0–10 V DC
+10 V DC
0-10 V DC
0/4–20 mA
240 V AC, 2 A
24 V DC
02
01
05
04
06
240 V AC, 2 A
24 V (NPN) 0 V (PNP)
0 V (PNP)
24 V (NPN)
19 (D IN)
24 V (NPN) 0 V (PNP)
27
24 V
0 V
(D IN/OUT)
0 V (PNP)
24 V (NPN)
(D IN/OUT)
0 V
24 V
29
24 V (NPN) 0 V (PNP)
0 V (PNP)
24 V (NPN)
33 (D IN)
32 (D IN)
1 2
ON
S201
ON
21
S202
ON=0–20 mA OFF=0–10 V
95
400 V AC, 2 A
P 5-00
(R+) 82
(R-) 81
37 (D IN)
+ - + -
130BA544.13
(P RS485) 68
(N RS485) 69
(COM RS485) 61
0V
5 V
S801
RS485
RS485
21
ON
S801
3-phase power
input
DC bus
Switch mode power supply
Motor
Analog output
Interface
Relay1
Relay2
ON=Terminated OFF=Open
Brake resistor
(NPN) = Sink
(PNP) = Source
Интеграция системы Руководство по проектированию
3.6 Дополнительные входы и выходы
3.6.1 Схема подключений
Подключенные и правильно запрограммированные клеммы управления реализуют следующие функции:
Выдают на преобразователь частоты сигналы обратной связи, задание, а также другие входные сигналы.
Сообщают о состоянии преобразователя частоты и неполадках в нем.
Реле для управления вспомогательным оборудованием.
Интерфейс последовательной связи.
24 В общий
Для программирования клемм управления на выполнение различных функций необходимо выбрать значения параметров с помощью LCP на передней панели блока или с помощью внешних источников. Большая часть проводов цепи управления предоставляется заказчиком (если они не заказаны на заводе).
3 3
Рисунок 3.24 Схема основных подключений
A = аналоговый, D = цифровой *Клемма 37 (опция) используется для функции STO. Инструкции по установке STO см. в Инструкциях по эксплуатации
Safe Torque O для преобразователей частоты VLT®.
**Не подключайте экран кабеля.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 65
Relay1
Relay2
03
02
240 V AC, 2 A
240 V AC, 2 A
400 V AC, 2 A
01
06
05
04
130BA047.11
Интеграция системы
VLT® Refrigeration Drive FC 103
3.6.2 Подключения реле
®
Relay Option Module MCB 105 or VLT® Relay Option
VLT Module MCB 113.
Подробнее о реле см. глава 7 Технические характеристики и глава 8.3 Чертежи клемм реле.
33
Подробнее о дополнительных реле см.
глава 3.8 Дополнительные устройства и принадлежности.
Реле
1 1 Общая
2 4 Общая
1 01–02 Замыкание (нормально
2 04–05 Замыкание (нормально
Рисунок 3.25 Выходы реле 1 и 2, максимальные напряжения
1)
Клемма
2 Нормально разомкнутый
3 Нормально замкнутый
5 Нормально замкнутый
6 Нормально замкнутый
01–03 Размыкание (нормально
04–06 Размыкание (нормально
Описание
контакт Макс. 240 В
контакт Макс. 240 В
контакт Макс. 240 В
контакт Макс. 240 В
разомкнутый)
замкнутый)
разомкнутый)
замкнутый)
1) Для добавления большего числа релейных выходов, установите дополнительные модули релейных выходов
66 Danfoss A/S © 08/2015 Все права защищены. MG16G250
130BD529.12
1
2
3
4
5
6
7
8
9
L1 L2 L3
PE
10
11
PE
u
v
w
Интеграция системы Руководство по проектированию
3.6.3 Электрическое подключение с учетом требований ЭМС
3 3
1 PLC 7 Двигатель, 3 фазы и защитное заземление (с
2 Преобразователь частоты 8 Сеть, 3 фазы и усиленное защитное заземление (без
экранированием)
экранирования) 3 Выходной контактор 9 Управляющая проводка (экранированная) 4 Кабельный зажим 10 Провод выравнивания потенциалов, мин. 16 мм² (0,025 дюйм) 5 Кабельная изоляция (зачищена) 6 Кабельное уплотнение
11
Расстояние между кабелем управления, кабелем двигателя и
кабелем сети питания:
Минимум 200 мм.
Рисунок 3.26 Электрическоеподключение с учетом требований ЭМС
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 67
130BD389.11
A2
B3 B3
A2
Интеграция системы
Подробнее об ЭМС см. глава 2.5.18 Соответствие требованиям ЭМС и глава 3.2 ЭМС, гармоники и защита от утечки на землю.
VLT® Refrigeration Drive FC 103
УВЕДОМЛЕНИЕ
33
ПОМЕХИ ЭМС
В качестве кабелей двигателя и управления используйте экранированные кабели и прокладывайте кабели входного питания, двигателя и управления отдельно. Несоблюдение требований к изоляции силовых кабелей, кабелей двигателя и кабелей цепи управления может привести к непредусмотренным ситуациям и снижению эффективности работы оборудования. Расстояние между кабелями управления, двигателя и питания должно быть не менее 200 мм.
3.7 Планирование механических характеристик
3.7.1 Зазоры для охлаждения
Рисунок 3.27 Правильная установка вплотную друг к другу без зазоров
Параллельная установка бок о бок допустима для всех типоразмеров корпусов, за исключением использования комплекта корпуса IP21/IP4X/TYPE 1 (см.
глава 3.8 Дополнительные устройства и принадлежности).
Зазор по горизонтали, IP20
Корпуса типоразмеров IP20 A и B можно размещать бок о бок без промежутка между ними. В то же время важен правильный порядок монтажа. Он показан на Рисунок 3.27.
ПРИМЕЧАНИЕ
Для корпусов A2 или A3 между преобразователями частоты следует обеспечить зазор не менее 40 мм.
Зазор по горизонтали, комплект корпуса IP21
При использовании комплекта IP 21 на корпусах A2 или A3 между преобразователями частоты следует обеспечить зазор не менее 50 мм.
Зазор по вертикали
Чтобы обеспечить оптимальные условия охлаждения, оставьте свободные проходы для воздуха над и под преобразователем частоты. См. Рисунок 3.28.
68 Danfoss A/S © 08/2015 Все права защищены. MG16G250
a
b
130BA419.10
130BA219.11
1
130BA392.11
2
1
3
4
Интеграция системы Руководство по проектированию
Для преобразователей частоты с классом защиты IP66 используйте фибровые или нейлоновые шайбы (для защиты эпоксидного покрытия).
3 3
Размер
корпуса
а [мм] 100 200 225 b [мм] 100 200 225
Рисунок 3.28 Зазор по вертикали
A2/A3/A4/
A5/B1
B2/B3/B4/
C1/C3
C2/C4
3.7.2 Настенный монтаж
При монтаже на плоскую стену задняя панель не требуется.
При монтаже на неровную заднюю стену используйте заднюю панель, чтобы обеспечить достаточное охлаждение радиатора. Заднюю панель следует применять только для корпусов A4, A5, B1, B2, C1 и C2.
1 Задняя панель
Рисунок 3.29 Монтаж с использованием задней панели
1 Задняя панель 2 Преобразователь частоты с корпусом IP66 3 Задняя панель 4 Фибровая шайба
Рисунок 3.30 Монтаж с задней панелью для класса защиты IP66
3.7.3 Доступ
При планировании доступа к кабелям перед монтажом воспользуйтесь чертежами в глава 8.1 Чертежи
подключения сетевого питания и глава 8.2 Чертежи подключения двигателя.
Дополнительные устройства и
3.8 принадлежности
Дополнительное оборудование
Номера для заказа см. в глава 6 Код типа и его выбор
Экранирование сети
Экран Lexan® устанавливается перед клеммами
ввода питания и входной панелью для защиты от случайного касания при открытой дверце корпуса.
Фильтры ВЧ-помех
Преобразователь частоты в стандартной
комплектации оснащен встроенными фильтрами ВЧ-помех класса А2. Если необходимо, дополнительная степень защиты от помех ВЧ/ЭМС обеспечивается дополнительными ВЧ-фильтрами класса А1,
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 69
Интеграция системы
VLT® Refrigeration Drive FC 103
которые подавляют ВЧ-помехи и электромагнитное излучение согласно требованиям EN 55011.
Датчик остаточного тока (RCD)
Использует балансовый метод для контроля замыкания
33
на землю в заземленных системах и заземленных системах с высоким сопротивлением (системы TN и TT в терминологии IEC). Существует режим предварительного оповещения (50 % от уставки сигнализации) и уставка сигнализации. С каждой из уставок связано однополюсное реле сигнализации на два срабатывания (SPDT), предназначенное для внешнего использования. Для него требуется внешний трансформатор тока с проемом (поставляется и устанавливается заказчиком).
Встраивается в цепь функции safe torque o
преобразователя частоты
Устройство IEC 60755 Тип B контролирует токи
утечки на землю импульсного постоянного тока и чистого постоянного тока.
Шкальный индикатор уровня тока утечки на
землю от 10 до 100 % от уставки.
Память отказов.
Кнопка TEST/RESET (ТЕСТ/СБРОС).
Устройство контроля сопротивления изоляции (IRM)
Выполняет контроль сопротивления изоляции в незаземленных системах (системы IT в терминологии IEC) между фазными проводниками системы и землей. Для уровня изоляции существует омическая предаварийная уставка и уставка основной аварийной сигнализации. Аварийное реле SPDT для внешнего использования связано с каждой уставкой.
УВЕДОМЛЕНИЕ
К каждой незаземленной (IT) системе можно подключить только одно устройство контроля сопротивления изоляции.
Встраивается в цепь функции safe torque o
преобразователя частоты
Отображение сопротивления изоляции на ЖК-
дисплее.
Память отказов.
Кнопки INFO (Информация), TEST (Проверка) и
RESET (Сброс).
Предохранители
Предохранители рекомендуются для
обеспечения быстросрабатывающей защиты при перегрузке по току в преобразователе частоты. Предохранители снижают степень повреждений преобразователя частоты и сводят к минимуму время обслуживания в случае отказа. Использование предохранителей необходимо для обеспечения соответствия морским требованиям.
Разъединитель
Рукоятка на дверце приводит в действие
разъединитель, который включает и выключает питание преобразователя частоты, обеспечивая более безопасные условия во время проведения техобслуживания. Разъединитель сблокирован с дверцами корпуса и предотвращает их открытие, пока подается питание.
Автоматические выключатели
Автоматический выключатель можно отключать
дистанционно, однако возвращать в исходное положение нужно вручную. Автоматические выключатели сблокированы с дверцами корпуса и предотвращают их открытие, пока подается питание Если автоматический выключатель заказан как дополнительное устройство, для обеспечения быстродействия защиты преобразователя частоты от перегрузки по току прилагаются также и предохранители.
Контакторы
Контактор с электрическим управлением
обеспечивает дистанционное включение и выключение подачи питания на преобразователь частоты. Если дополнительно заказывается опция аварийного останова IEC, то предохранительное устройство Pilz отслеживает вспомогательный контакт на контакторе.
Ручные пускатели двигателей
Подает 3-фазное питание на электровентиляторы, которые часто используются для более мощных двигателей. Питание для пускателей подается со стороны нагрузки любого поставляемого контактора, автоматического выключателя или разъединителя и со стороны входа ВЧ фильтра класса 1 (который поставляется по заказу). Перед пускателем каждого двигателя имеется предохранитель; питание отсутствует, если питание, подаваемое на преобразователь частоты, отключено. Допускается установка до двух пускателей (один, если в заказе оговорена цепь на 30 А с защитой предохранителями). Пускатели двигателя включены в цепь Safe Torque O преобразователя частоты.
Конструктивными элементами блока являются:
Переключатель (вкл./выкл.)
Цепь защиты от короткого замыкания и
перегрузок с функцией тестирования.
Функция ручного сброса.
70 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
Силовые клеммы на 30 А с защитой предохранителем
Трехфазное питание, соответствующее
напряжению сети, для подключения вспомогательного оборудования заказчика.
Не предусмотрено, если выбран вариант с
двумя ручными пускателями двигателей.
Клеммы отключены, если питание, подаваемое
на преобразователь частоты, отключено.
Питание на клеммы с предохранителями
подается со стороны нагрузки любого поставляемого контактора, автоматического выключателя или разъединителя и со стороны входа фильтра ВЧ-помех класса 1 (является дополнительным оборудованием).
Источник питания 24 В пост. тока
5 A, 120 Вт, 24 пост. тока.
Защита от выходных сверхтоков, перегрузки, КЗ
и перегрева.
Для подачи питания на вспомогательные
устройства заказчика (например, датчики, входы/выходы PLC, температурные зонды, индикаторные лампочки и/или иные электронные средства).
Для диагностики предусматриваются сухой
контакт контроля постоянного тока, зеленый светодиод контроля постоянного тока и красный светодиод перегрузки.
Внешнее устройство контроля температуры
Предназначен для контроля температур узлов
внешних систем (например, обмоток двигателя и/или подшипников). Включает 8 универсальных входных модулей и 2 специализированных входных термисторных модуля. Все 10 модулей встроены в цепь STO и могут контролироваться по сети периферийной шины (для этого требуется закупка отдельного блока сопряжения модуль/шина). Для использования функции мониторинга внешней температуры закажите дополнительный тормоз для функции STO.
Последовательная связь
VLT® PROFIBUS DP-V1 MCA 101
PROFIBUS DP V1 обеспечивает высокую степень
совместимости, высокий уровень работоспособности, поддержку всех основных поставщиков PLC и готовность к работе с перспективными версиями.
Быстрый и эффективный обмен данными,
прозрачная установка, расширенные возможности диагностики и параметризации, а также автоматическая конфигурация данных
технологического процесса с помощью GSD­файлов.
Ациклическая параметризация с помощью
PROFIBUS DP-V1, PROFIdrive или конечных автоматов профилей Danfoss FC, PROFIBUS DP­V1, Master Class 1 и 2.
Номера для заказа:
- 130B1100 — без покрытия.
- 130B1200 —с покрытием (класс G3/ISA
S71.04-1985).
VLT® LonWorks для ADAP-KOOL® MCA 107
Постоянный обмен сообщениями между
несколькими процессорами.
Обеспечивает возможность прямой связи
между отдельными устройствами в сети.
VLT® PROFINET MCA 120
Дополнительная плата PROFINET предлагает подключение к сетям PROFINET через протокол PROFINET. Опция позволяет работать с одним подключением с фактическим интервалом между пакетами до 1 мс в обоих направлениях.
Встроенный веб-сервер для удаленной
диагностики и считывания основных параметров преобразователя частоты.
Служба почтового оповещения может быть
настроена на отправку сообщений по электронной почте на одно или несколько принимающих устройств в случае поступления определенных предупреждений и аварийных сигналов или их сброса.
TCP/IP для легкого доступа к данным
конфигурации преобразователя частоты с Средство конфигурирования MCT 10.
Отправка и загрузка файлов по протоколу FTP
(протокол передачи файлов).
Поддержка DCP (протокол обнаружения и
конфигурации).
Другое дополнительное оборудование
VLT® General Purpose I/O MCB 101
Этот модуль ввода/вывода обеспечивает увеличенное число входов и выходов управления.
3 цифровых входа 0–24 В: логический 0 < 5 В,
логическая 1 > 10 В.
2 аналоговых входа 0–10 В: разрешение 10 бит
+ знак.
2 цифровых выхода NPN/PNP по двухтактной
схеме.
1 аналоговый выход 0/4–20 мА.
Подпружиненное соединение.
Отдельные настройки для параметров.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 71
Интеграция системы
VLT® Refrigeration Drive FC 103
Номера для заказа:
- 130B1125 — без покрытия.
- 130B1212 —с покрытием (класс G3/ISA
S71.04-1985).
33
Дополнительный релейный модуль VLT® Relay MCB 105
Обеспечивает расширенные функции реле благодаря трем дополнительным релейным выходам.
Макс. нагрузка на клеммах: резистивная
нагрузка АС-1: 240 В перем. тока, 2 A, AC–15.
Индуктивная нагрузка при cos ф = 0,4: 240 В
перем. тока, 0,2 A, DC-1.
Резистивная нагрузка: 24 В пост. тока, 1 A,
DC-13.
Индуктивная нагрузка: при cos ф 0,4: 24 В пост.
тока, 0,1 А.
Мин. нагрузка на клеммах: 5 В пост. тока: 10
мА.
Макс. частота коммутации при номинальной/
минимальной нагрузке: 6 мин-1/20 с-1.
Номера для заказа:
- 130B1110 — без покрытия.
- 130B1210 —с покрытием (класс G3/ISA
S71.04-1985).
Дополнительный модуль VLT® Analog I/O MCB 109
Эта дополнительная плата аналогового ввода/вывода легко устанавливается в преобразователь частоты, позволяя обеспечить улучшенные характеристики и расширить возможности управления благодаря дополнительным входам/выходам. Эта дополнительная плата также добавляет к преобразователю частоты резервный батарейный источник питания для часов, встроенных в преобразователь частоты. Это обеспечивает стабильное использование всех функций таймера преобразователя частоты в качестве временных событий.
3 аналоговых входа, каждый из которых
выполнен с возможностью настройки в качестве входа напряжения и температуры.
Подключение аналоговых сигналов 0–10 В, а
также входов температуры PT1000 и NI1000.
3 аналоговых выхода, каждый с возможностью
настройки в качестве выхода 0–10 В.
В комплекте источник резервного питания для
стандартной функции часов преобразователя частоты. Срок службы резервного аккумулятора, как правило, составляет 10 лет и зависит от условий окружающей среды.
Номера для заказа:
VLT® Extended Relay Card MCB 113
Плата расширения релейных выходов Extended Relay Card MCB 113 повышает гибкость использования путем добавления дополнительных входов/выходов.
Дополнительный резервный источник питания VLT 24 V DC Supply MCB 107
Данное дополнительное устройство используется для подключения внешнего источника постоянного тока с целью поддержания работы секции управления и иных дополнительных устройств в активном режиме в случае прекращения питания от сети.
3.8.1 Дополнительные устройства связи
- 130B1143 — без покрытия
- 130B1243 — с покрытием (класс
G3/ISA S71.04-1985)
7 цифровых входов.
2 аналоговых выхода.
4 реле SPDT.
Соответствует рекомендациям NAMUR.
Возможность гальванической развязки.
Номера для заказа:
- 130B1164 — без покрытия.
- 130B1264 — с покрытием.
®
Диапазон напряжения на входе: 24 В пост.тока ±15 % (макс. 37 В течение 10 с).
Максимальный входной ток: 2,2 A.
Максимальная длина кабеля: 75 м.
Емкость нагрузки на входе: < 10 мкФ.
Задержка при подаче питания: < 0,6 с.
Легко устанавливается в преобразователи частоты в существующих машинах.
Поддерживает работоспособность платы управления и опций при отключении внешнего питания.
Поддерживает периферийные шины в активном состоянии во время отключения сетевого питания.
Номера для заказа:
- 130B1108 — без покрытия.
- 130B1208 — с покрытием (класс
G3/ISA S71.04-1985).
VLT® PROFIBUS DP-V1 MCA 101
VLT® AK-LonWorks MCA 107
VLT® PROFINET MCA 120
72 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
Дополнительные сведения см. в глава 7 Технические характеристики.
3.8.2 Дополнительные устройства ввода/ вывода, обратной связи и обеспечения безопасности
VLT® General Purpose I/O Module MCB 101
VLT® Relay Card MCB 105
VLT® Extended Relay Card MCB 113
Дополнительные сведения см. в глава 7 Технические характеристики.
3.8.3 Синусоидные фильтры
Когда двигатель управляется преобразователем частоты, от двигателя слышен резонансный шум. Этот шум, обусловленный конструкцией двигателя, возникает при каждом срабатывании коммутатора инвертора в преобразователе частоты. Таким образом, частота резонансного шума соответствует частоте коммутации преобразователя частоты.
3.8.5 Фильтры гармоник
VLT® Advanced Harmonic Filter AHF 005 и AHF 010 представляют собой усовершенствованные фильтры гармоник, с которыми не могут сравниться традиционные фильтры гармоник. Фильтры гармоник Danfoss специально разработаны для использования с преобразователи частоты Danfoss.
При подключении фильтров гармоник Danfoss AHF 005 или AHF 010 перед преобразователем частоты Danfoss обратные гармонические искажения тока, выдаваемые в сеть питания, сокращаются до 5 % и 10 % соответственно.
3.8.6 Комплект для корпуса IP21/NEMA Тип 1
Для малогабаритных блоков IP 20 имеется в наличии дополнительный элемент корпуса IP20/IP4X top/ТИП 1. Если используется комплект принадлежностей для корпуса, блок IP 20 должен быть доработан так, чтобы он соответствовал комплекту IP21/4X top/ТИП 1.
3 3
Компания Danfoss поставляет синусоидный фильтр, ослабляющий акустический шум двигателя.
Этот фильтр уменьшает время нарастания напряжения, пиковое напряжение на нагрузке U ΔI, поступающий в двигатель, благодаря чему ток и напряжение становятся практически синусоидальными. В результате акустический шум двигателя снижается до минимума.
Ток пульсаций в катушках синусоидного фильтра также вызывает некоторый шум. Эта проблема решается путем встраивания фильтра в шкаф или аналогичным образом.
и ток пульсаций
ПИК.
3.8.4 Фильтры dU/dt
Danfoss поставляет фильтры dU/dt, которые представляют собой дифференциальные фильтры низких частот и которые сокращают пиковые напряжения между фазами на клеммах двигателя и уменьшают длительность переднего фронта до уровня, который уменьшает нагрузку на изоляцию в обмотках двигателя. Эта проблема особенно заметна при использовании коротких кабелей электродвигателя.
Комплект IP4X top может использоваться со всеми стандартными вариантами FC 103, имеющими защиту IP20.
В отличие от синусоидных фильтров (см. глава 3.8.3 Синусоидные фильтры), у фильтров dU/dt частота среза превышает частоту коммутации.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 73
A
B
C
D
E
130BT323.10
B
A
E
C
D
130BT324.10
Интеграция системы
VLT® Refrigeration Drive FC 103
33
Рисунок 3.31 Размер корпуса A2
A Верхняя крышка B Наличник C Основание D Крышка основания E Винт(ы)
Рисунок 3.32 Размер корпуса A3
1. Установите верхнюю крышку как показано на рисунке. Если используется дополнительное устройство в гнезде A или B, установите наличник, закрывающий ввод сверху.
2. Поместите основание C в нижнюю часть преобразователя частоты.
3. С помощью скоб из комплекта принадлежностей закрепите кабели надлежащим образом.
Отверстия для кабельных уплотнений:
Типоразмер A2: 2 x M25 и 3 x M32.
Типоразмер A3: 3 x M25 и 3 x M32.
74 Danfoss A/S © 08/2015 Все права защищены. MG16G250
E
F
D
C
B
A
130BT620.12
130BT621.12
D
C
A
G
Интеграция системы Руководство по проектированию
Тип корпуса
Высота A
[мм]
Ширина B
[мм]
Глубина C
A2 372 90 205 A3 372 130 205 B3 475 165 249 B4 670 255 246 C3 755 329 337 C4 950 391 337
Таблица 3.17 Размеры
1) Если используются дополнительные устройства в гнездах A/ B, глубина увеличивается (подробнее см. глава 7.9 Номинальная мощность, масса и размеры).
1)
[мм]
3 3
Рисунок 3.34 Корпуса размеров B4, C3 и C4
A Верхняя крышка B Наличник
Рисунок 3.33 Размер корпуса B3
C Основание D Крышка основания E Винт(ы) F Крышка вентилятора G Верхний зажим
Таблица 3.18 Пояснения к Рисунок 3.33 и Рисунок 3.34
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 75
PE U V W
130BD839.10
130BA138.11
Интеграция системы
VLT® Refrigeration Drive FC 103
Если используются дополнительные модули A или B, прикрепите наличник (B) к верхней крышке (A).
УВЕДОМЛЕНИЕ
При использовании Комплекта для корпусов IP21/IP4X/
33
TYPE 1 установка вплотную друг к другу невозможна.
3.8.7 Фильтры синфазных помех
Сердечники высокочастотного фильтра синфазных помех (сердечники HF-CM) уменьшает электромагнитные помехи и защищает подшипники от электрических разрядов. Это специальные нанокристаллические магнитопроводы, которые имеют характеристики фильтрации значительно превосходящие обычные ферритовые сердечники. Сердечники HF-CM действуют как синфазный дроссель между фазами и землей.
Рисунок 3.35 Сердечник HF-CM с фазами двигателя
Устанавливаемые на трех фазах двигателя (U, V, W) фильтры синфазных помех уменьшают высокочастотные синфазные токи. В результате высокочастотные­электромагнитные помехи от кабеля двигателя снижаются.
Необходимое количество сердечников зависит от длины кабеля двигателя и напряжения преобразователя частоты. Каждый комплект состоит из двух сердечников. Чтобы определить необходимое количество сердечников, см. Таблица 3.19.
Длина кабеля [м] A и B C D
50 2 4 2 2 4 100 4 4 2 4 4 150 4 6 4 4 4 300 4 6 4 4 6
Таблица 3.19 Число сердечников
1) Если требуются более длинные кабеля, добавьте дополнительные сердечники HF-CM.
1)
Размер корпуса
T2/T4 T7 T2/T4 T7 T7
Установите сердечники HF-CM и протяните через каждый сердечник кабель с тремя фазами двигателя (U, V, W), как показано Рисунок 3.35.
3.8.8 Комплект дистанционного монтажа LCP
LCP можно установить на передней стороне корпуса с помощью выносного монтажного комплекта. Момент затяжки крепежных винтов не должен превышать 1 Н·м.
Корпус LCP имеет класс защиты IP66.
IP66, передняя
Корпус
Максимальная длина кабеля между LCP и блоком 3 м Стандарт связи RS485
Таблица 3.20 Технические характеристики
панель
76 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Рисунок 3.36 Монтажный комплект для LCP, включающий графическую LCP, крепеж, кабель (3 м) и прокладку Номер для заказа 130B1113
130BA200.10
Max R2(0.08)
Panel cut out
Min 72(2.8)
130BA139.11
129,5± 0.5 mm
64,5± 0.5 mm (2.54± 0.04 in)
(5.1± 0.04 in)
130BA844.10
130BA845.10
A
B
Интеграция системы Руководство по проектированию
3.8.9 Монтажный кронштейн для корпусов размера A5, B1, B2, C1 и C2
Рисунок 3.37 Монтажный комплект для LCP, включающий цифровую LCP, крепеж и прокладку Номер для заказа 130B1114
Рисунок 3.39 Нижний кронштейн
3 3
Рисунок 3.38 Габаритные размеры комплекта LCP
Рисунок 3.40 Верхний кронштейн
См. размеры в Таблица 3.21.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 77
Размер корпуса IP A [мм] B [мм] Номер для заказа
A5 55/66 480 495 130B1080 B1 21/55/66 535 550 130B1081 B2 21/55/66 705 720 130B1082 B3 21/55/66 730 745 130B1083 B4 21/55/66 820 835 130B1084
Таблица 3.21 Сведения о фланцах для монтажа
Интеграция системы
VLT® Refrigeration Drive FC 103
3.9 Интерфейс последовательной связи RS 485
3.9.1 Краткое описание
33
RS-485 представляет собой двухпроводный интерфейс шины, совместимый с топологией многоабонентской сети. Узлы можно подключать как шину, а также через ответвительные кабели от магистральной шины. Всего к одному сегменту сети может быть подключено до 32 узлов. Сегменты сети разделены ретрансляторами, см. Рисунок 3.41.
УВЕДОМЛЕНИЕ
Каждый ретранслятор действует как узел внутри сегмента, в котором он установлен. Каждый узел в составе данной сети должен иметь уникальный адрес, не повторяющийся в остальных сегментах.
Замкните каждый сегмент на обоих концах, используя либо конечный переключатель (S801) преобразователей частоты, либо оконечную резисторную схему со смещением. Для устройства шины всегда используйте
экранированную витую пару (STP) и следуйте общепринятым способам монтажа.
Большое значение имеет обеспечение низкого импеданса заземления экрана в каждом узле, в том числе по высоким частотам. Подключите экран с большой поверхностью к «земле» с помощью, например, кабельного зажима или проводящего кабельного уплотнения. Может потребоваться применение кабелей выравнивания потенциалов с целью создания одинакового потенциала по всей сети, особенно в установках с кабелями большой длины. Для предотвращения несогласования импедансов всегда используйте во всей сети кабели одного типа. Подключайте двигатель к преобразователю частоты экранированным кабелем.
Кабель Экранированная витая пара (STP)
Импеданс [Ом]
Длина кабеля [м]
Таблица 3.22 Технические характеристики кабелей
120 Не более 1200 м (включая ответвительные линии) Не более 500 м между станциями

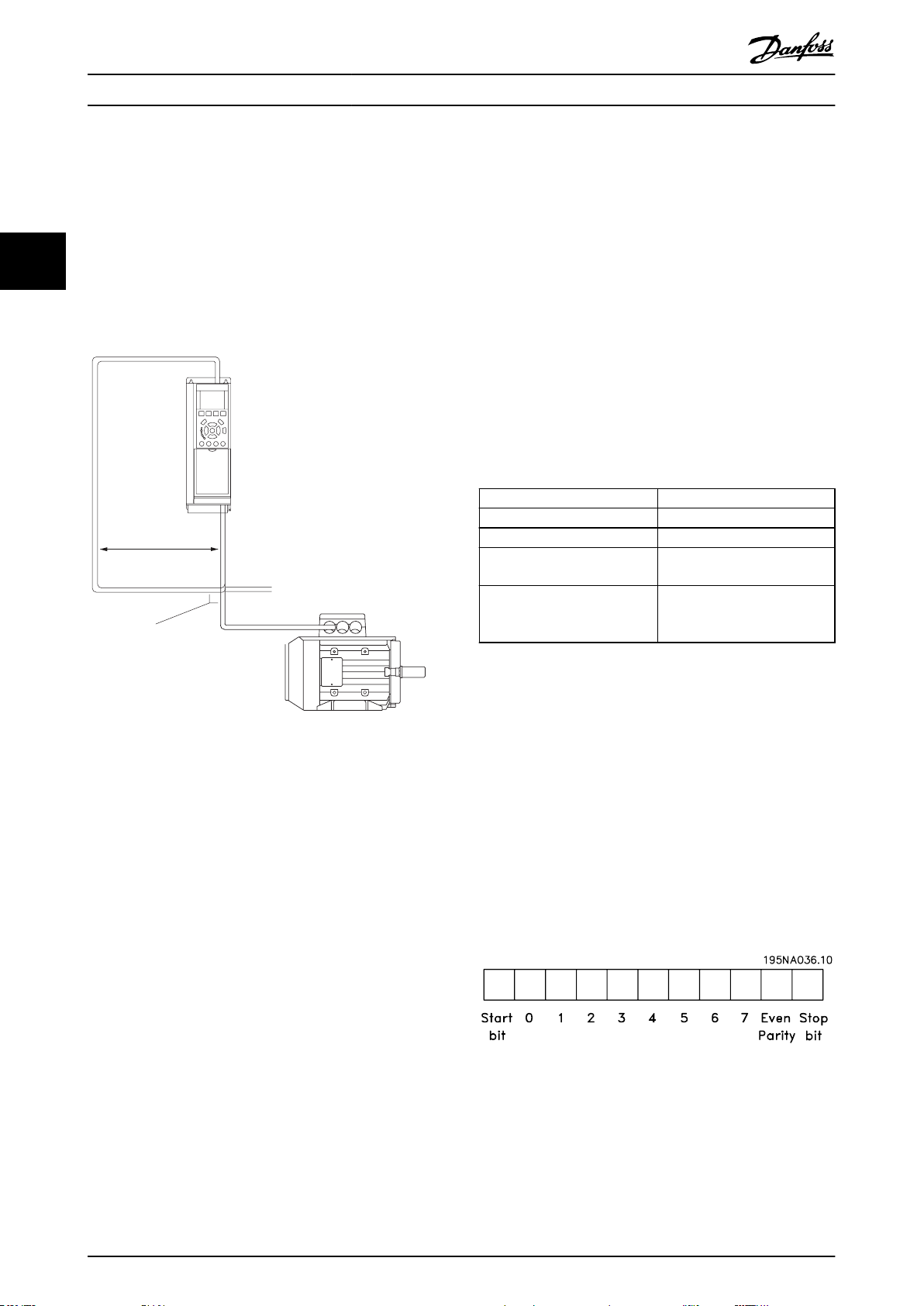

Рисунок 3.41 Интерфейс шины RS485
78 Danfoss A/S © 08/2015 Все права защищены. MG16G250
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
R1R2
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
01
02
03
04
05
06
-
61 68 69
RS-485
+
130BB685.10
130BA060.11
68 69 68 69 68 69
RS 485
RS 232 USB
+
-
130BB021.11
12 13 18 19 27 29 32
332037
Remove jumper to enable Safe Stop
61
68
69 39 42 50 53 54 55
Интеграция системы Руководство по проектированию
Параметры
Функция Настройка
Параметр 8-30 Протокол FC* Параметр 8-31 Адрес Параметр 8-32 Скорость передачи данных
* = Значение по умолчанию
Примечания/комментарии.
Выберите протокол, адрес и скорость передачи с помощью параметров, указанных выше. Цифровой вход D IN 37 является опцией.
1*
9600*
Рисунок 3.42 Параллельные соединения
Чтобы избежать протекания токов выравнивания потенциала через экран, организуйте подключение согласно Рисунок 3.24.
3 3
Таблица 3.23 Подключение сети RS485
3.9.2 Подключение сети
При помощи стандартного интерфейса RS485 к одному контроллеру (или главному устройству) могут быть подключены один или несколько преобразователей частоты. Клемма 68 соединяется с сигнальным проводом P (TX+, RX+), а клемма 69 — с сигнальным проводом N (TX-, RX-). См. чертежи в глава 3.6.1 Схема подключений.
Если к главному устройству подключается более одного преобразователя частоты, используйте параллельное соединение.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 79
Рисунок 3.43 Клеммы платы управления
3.9.3 Оконечная нагрузка шины RS485
Подключите резисторную схему к обоим концам шины RS-485. Для этого установите переключатель S801 на плате управления в положение ON (Вкл.).
Выберите протокол связи в пар. параметр 8-30 Протокол.
3.9.4 Обеспечение ЭМС
Рекомендуются следующие меры по обеспечению ЭМС, позволяющие устранить помехи в сети RS485.
Соблюдайте соответствующие государственные и местные нормы и правила, касающиеся, например, подключения защитного заземления. Кабель связи
Fieldbus cable
90° crossing
130BE039.11
Minimum 200 mm (8 in)
Интеграция системы
VLT® Refrigeration Drive FC 103
RS485 должен прокладываться на удалении от кабелей двигателя и тормозного резистора, чтобы предотвратить взаимные ВЧ-помехи между кабелями. Обычно достаточно расстояния 200 мм, однако рекомендуется предусматривать максимально возможное расстояние между кабелями, особенно там, где кабели проложены
33
параллельно на большой протяженности. Если не удается избежать пересечения, кабель RS485 должен пересекаться с кабелями двигателя и тормозного резистора под углом 90°.
Физическим уровнем является RS485, т. е. используется порт RS485, встроенный в преобразователь частоты. Протокол FC поддерживает разные форматы телеграмм:
Укороченный формат из 8 байтов для данных
процесса.
Удлиненный формат из 16 байтов, который
также включает канал параметров.
Формат, используемый для текстов.
3.9.6 Конфигурация сети
Чтобы ввести в действие протокол FC для преобразователя частоты, установите следующие параметры.
Номер параметра Настройка
Параметр 8-30 Протокол FC Параметр 8-31 Адрес 1–126 Параметр 8-32 Скорость передачи данных Параметр 8-33 Биты контроля четности / стоповые биты
2400–115200
Контроль по четности, 1 стоповый бит (по умолчанию)
Рисунок 3.44 Прокладка кабелей
3.9.5 Краткое описание протокола FC
Протокол FC, также называемый шиной FC или стандартной шиной, является стандартным протоколом Danfoss для периферийной шины. Он определяет способ доступа к данным по принципу главный/ подчиненный для связи по шине последовательной связи. К шине можно подключить 1 главное и до 126 подчиненных устройств. Главное устройство выбирает подчиненные устройства по символу адреса в телеграмме. Подчиненное устройство не может передавать сообщение по собственной инициативе: для этого требуется запрос; также невозможен обмен сообщениями между подчиненными устройствами. Связь осуществляется в полудуплексном режиме. Функция главного устройства не может быть передана другому узлу (система с одним главным устройством).
Таблица 3.24 Параметры протокола FC
3.9.7 Структура кадра сообщения по протоколу FC
3.9.7.1 Состав символа (байта)
Каждый передаваемый символ начинается со стартового бита. Затем 8 бит данных передаются согласно байту. Каждый символ защищается с помощью четности битов. Этот бит устанавливается равным 1 после подтверждения четности. Четность достигается, когда суммарное число двоичных единиц в 8 битах данных и бит четности являются четными. Символ завершается стоповым битом, так что общее число битов равно 11.
Рисунок 3.45 Состав символа
80 Danfoss A/S © 08/2015 Все права защищены. MG16G250
STX LGE ADR D ATA BCC
195NA099.10
Интеграция системы Руководство по проектированию
3.9.7.2 Структура телеграммы
Каждая телеграмма имеет свою структуру:
Первый символ (STX) = 02 16-ричн.
Байт, указывающий длину телеграммы (LGE).
Байт, указывающий адрес преобразователя
частоты (ADR).
Затем следует несколько байтов данных (переменное число, зависящее от типа телеграммы).
Телеграмма завершается управляющим байтом (BCC).
Рисунок 3.46 Структура телеграммы
3.9.7.3 Длина телеграммы (LGE)
Длина телеграммы — это число байтов данных в сумме с байтом адреса ADR и управляющим байтом BCC.
4 байта данных LGE = 4 + 1 + 1 = 6 байт 12 байтов данных LGE = 12 + 1 + 1 = 14 байт Длина телеграмм, содержащих тексты
101)+n байт
В своей ответной телеграмме главному устройству подчиненное устройство посылает адресный байт без изменения.
3.9.7.5 Управляющий байт (BCC)
Контрольная сумма вычисляется как функция «исключающее ИЛИ». До получения первого байта телеграммы расчетная контрольная сумма (BCS) равна 0.
3 3
Таблица 3.25 Длина телеграммы
1) Здесь 10 соответствует фиксированным символам, а n — переменная величина (зависящая от длины текста).
3.9.7.4 Адрес преобразователя частоты (ADR)
Используются два разных формата адреса. В качестве диапазона адресов преобразователя частоты используются адреса 1–31 или 1–126.
Формат адреса 1–31
- Бит 7 = 0 (активен формат адреса 1–
31)
- Бит 6 не используется.
- Бит 5 = 1: циркулярная рассылка, биты
адреса (0–4) не используются.
- Бит 5 = 0: нет циркулярной рассылки.
- Биты 0–4 = адрес преобразователя
частоты, 1–31.
Формат адреса, 1–126
- Бит 7 = 1 (активен формат адреса 1–
126)
- Биты 0–6 = адрес преобразователя частоты, 1–126.
- Биты 0–6 = 0: циркулярная рассылка.
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 81
ADRLGESTX PCD1 PCD2 BCC
130BA269.10
PKE INDADRLGESTX PCD1 PCD2 BCC
130BA271.10
PWE
high
PWE
low
PKE IND
130BA270.10
ADRLGESTX PCD1 PCD2 BCCCh1 Ch2 Chn
Интеграция системы
VLT® Refrigeration Drive FC 103
3.9.7.6 Поле данных
Состав блоков данных зависит от типа телеграммы. Существуют телеграммы трех типов, при этом тип телеграммы относится как к управляющим телеграммам (главное устройствоподчиненное устройство), так и к ответной телеграмме (подчиненное устройствоглавное устройство).
33
3 типа телеграмм:
Блок данных процесса (PCD)
PCD образуется блоком данных, состоящим из 4 байтов (2 слов), и содержит:
Командное слово и значение задания (от главного к подчиненному).
Слово состояния и текущую выходную частоту (от подчиненного устройства к главному).
Рисунок 3.47 Блок обработки
Блок параметров
Блок параметров используется для пересылки параметров между главным и подчиненным устройствами. Блок данных состоит из 12 байтов (6 слов) и содержит также блок данных процесса.
Рисунок 3.48 Блок параметров
Текстовый блок
Текстовый блок используется для чтения или записи текстов посредством блока данных.
Рисунок 3.49 Текстовый блок
82 Danfoss A/S © 08/2015 Все права защищены. MG16G250
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
130BA268.11
PKE IND
PWE
high
PWE
low
AK PNU
Parameter
commands
and replies
Parameter
number
Интеграция системы Руководство по проектированию
3.9.7.7 Поле PKE
Поле PKE содержит два субполя:
Команда параметра и ответ, AK.
Номер параметра, PNU.
Рисунок 3.50 Поле PKE
В битах 12–15 пересылаются команды параметров от главного устройства к подчиненному и возвращаются обработанные ответы подчиненного устройства главному.
Если команда не может быть выполнена, подчиненное устройство посылает ответ:
0111 Команда не может быть выполнена
— и отправляет в значении параметра (PWE) отчет о неисправности (см. Таблица 3.28):
Низкое PWE
(16-ричн.)
11 В текущем режиме работы преобразователя
82 Отсутствует доступ по шине к заданному
83 Изменение данных невозможно, поскольку
Таблица 3.28 Отчет об ошибках значений параметров
Сообщение о неисправности
0 Используемый номер параметра не существует. 1 Отсутствует доступ для записи в заданный
параметр.
2 Значение данных превышает пределы
параметра. 3 Используемый подиндекс не существует. 4 Параметр не относится к типу массива. 5 Тип данных не соответствует указанному
параметру.
частоты изменение данных в заданном
параметре невозможно. Некоторые параметры
можно изменять только при выключенном
двигателе.
параметру.
выбрана заводская настройка
3 3
Номер бита Команда параметра
15 14 13 12 0 0 0 0 Нет команды. 0 0 0 1 Считывание значения параметра. 0 0 1 0 Запись значения параметра в ОЗУ
(слово).
0 0 1 1 Запись значения параметра в ОЗУ
(двойное слово).
1 1 0 1 Запись значения параметра в ОЗУ и
ЭСППЗУ (двойное слово).
1 1 1 0 Запись значения параметра в ОЗУ и
ЭСППЗУ (слово).
1 1 1 1 Чтение/запись текста.
Таблица 3.26 Команды параметра: главноеподчиненное
Номер бита Ответ
15 14 13 12 0 0 0 0 Нет ответа. 0 0 0 1 Значение параметра передано (слово). 0 0 1 0 Значение параметра передано
0 1 1 1 Команда не может быть выполнена. 1 1 1 1 текст передан.
Таблица 3.27 Ответ: подчиненноеглавное
(двойное слово).
3.9.7.8 Номер параметра (PNU)
В битах 0–11 пересылаются номера параметров. Функция соответствующего параметра определена в описании параметров в руководстве по программированию.
3.9.7.9 Индекс (IND)
Индекс используется совместно с номером параметра для доступа к чтению/записи параметров, которые имеют индекс, например параметр 15-30 Жур.авар: код ошибки. Индекс состоит из 2 байтов — младшего и старшего.
В качестве индекса используется только младший байт.
3.9.7.10 Значение параметра (PWE)
Блок значения параметра состоит из 2 слов (4 байтов), и его значение зависит от поданной команды (AK). Если блок PWE не содержит значения параметра, главное устройство подсказывает его. Чтобы изменить значение параметра (записать), запишите новое значение в блок PWE и пошлите его от главного устройства в подчиненное.
Если подчиненное устройство реагирует на запрос значения параметра (команда чтения), текущее значение параметра посылается в блоке PWE и возвращается
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 83
PWE
high
PWE
low
Read text
Write text
130BA275.10
PKE IND
Fx xx 04 00
Fx xx 05 00
Интеграция системы
VLT® Refrigeration Drive FC 103
главному устройству. Если параметр содержит не
3.9.7.12 Преобразование
численное значение, а несколько вариантов выбора, как, например, в параметр 0-01 Язык, где [0] — English (английский язык), а [4] — Danish (датский язык), то значение данных выбирается путем ввода значения в блок PWE. Последовательная связь позволяет только
33
считывать параметры, содержащие данные типа 9 (текстовая строка).
Параметр 15-40 Тип ПЧ–параметр 15-53 Серийный № силовой платы содержат данные типа 9.
Например, размер блока и диапазон напряжения сети можно посмотреть в параметр 15-40 Тип ПЧ. При пересылке текстовой строки (чтение) длина телеграммы переменная, поскольку тексты имеют разную длину. Длина телеграммы указывается во втором байте телеграммы (LGE). При использовании передачи текста символ индекса определяет, является ли команда командой чтения или записи.
Чтобы прочесть текст с помощью блока PWE, для
Различные атрибуты каждого параметра указаны в разделе заводских установок. Значения параметров передаются только как целые числа. Поэтому для передачи дробной части числа используются коэффициенты преобразования.
Коэффициент преобразования Параметр 4-12 Нижний предел скорости двигателя [Гц] равен 0,1. Если нужно предварительно установить минимальную частоту равной 10 Гц, то должно быть передано число 100. Коэффициент преобразования 0,1 означает, что переданная величина умножается на 0,1. Следовательно, значение 100 читается как 10,0.
Примеры: 0 синдекс преобразования 0 0,00 синдекс преобразования -2 0 мсиндекс преобразования -3 0,00 мсиндекс преобразования -5
команды параметра (AK) следует задать 16-ричное значение F. Старший бит символа индекса должен быть равен 4.
Некоторые параметры содержат текст, который записывается по шине последовательной связи. Чтобы записать текст с помощью блока PWE, для команды
3.9.7.13 Слова состояния процесса (PCD)
Блок слов состояния процесса разделен на два блока по 16 бит, которые всегда поступают в определенной последовательности.
параметра (AK) следует задать 16-ричное значение F. Старший бит символа индекса должен быть равен 5.
Рисунок 3.51 Текст в блоке PWE
PCD 1 PCD 2
Слово состояния управляющей телеграммы (главное устройствоподчиненное устройство) Слово состояния управляющей телеграммы (подчиненное устройствоглавное устройство)
Значение задания
Текущая выходная частота
Таблица 3.30 Слова состояния процесса (PCD)
3.9.7.11 Поддерживаемые типы данных
3.9.8 Примеры протокола FC
Без знака означает, что в телеграмме отсутствует знак операции.
Типы данных Описание
3 Целое 16 4 Целое 32 5 Целое без знака 8 6 Целое без знака 16 7 Целое без знака 32 9 Текстовая строка 10 Строка байтов 13 Разность времени 33 Зарезервировано 35 Последовательность битов
Таблица 3.29 Поддерживаемые типы данных
84 Danfoss A/S © 08/2015 Все права защищены. MG16G250
3.9.8.1 Запись значения параметра
Измените значение параметр 4-14 Верхний предел скорости двигателя [Гц], чтобы оно составило 100 Гц. Запишите данные в ЭСППЗУ.
PKE = E19E 16-ричн. — запись одного слова в параметр 4-14 Верхний предел скорости двигателя [Гц]. IND = 0000 16-ричн. PWEHIGH=0000 16-ричн. PWELOW = 03E8 16-ричн. — Значение данных 1000, соответствующее частоте 100 Гц, см. глава 3.9.7.12 Преобразование.
E19E H
PKE IND PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA092.10
119E H
PKE
IND
PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA093.10
1155 H
PKE IND PWE
high
PWE
low
0000 H 0000 H 0000 H
130BA094.10
Интеграция системы Руководство по проектированию
Телеграмма имеет вид:
Рисунок 3.52 Запишите данные в ЭСППЗУ
УВЕДОМЛЕНИЕ
Параметр 4-14 Верхний предел скорости двигателя [Гц] представляет собой одно слово, а командой
параметра для записи в ЭСППЗУ является E. Номером параметра 4-14 в 16-ричном формате является 19E.
Ответ от подчиненного устройства главному имеет вид:
Рисунок 3.53 Ответ подчиненного устройства
3.9.8.2 Считывание значения параметра
Чтение значения в параметр 3-41 Время разгона 1.
PKE = 1155 16-ричн. — чтение значения параметра в параметр 3-41 Время разгона 1. IND = 0000 16-ричн. PWEHIGH=0000 16-ричн. PWELOW = 0000 16-ричн.

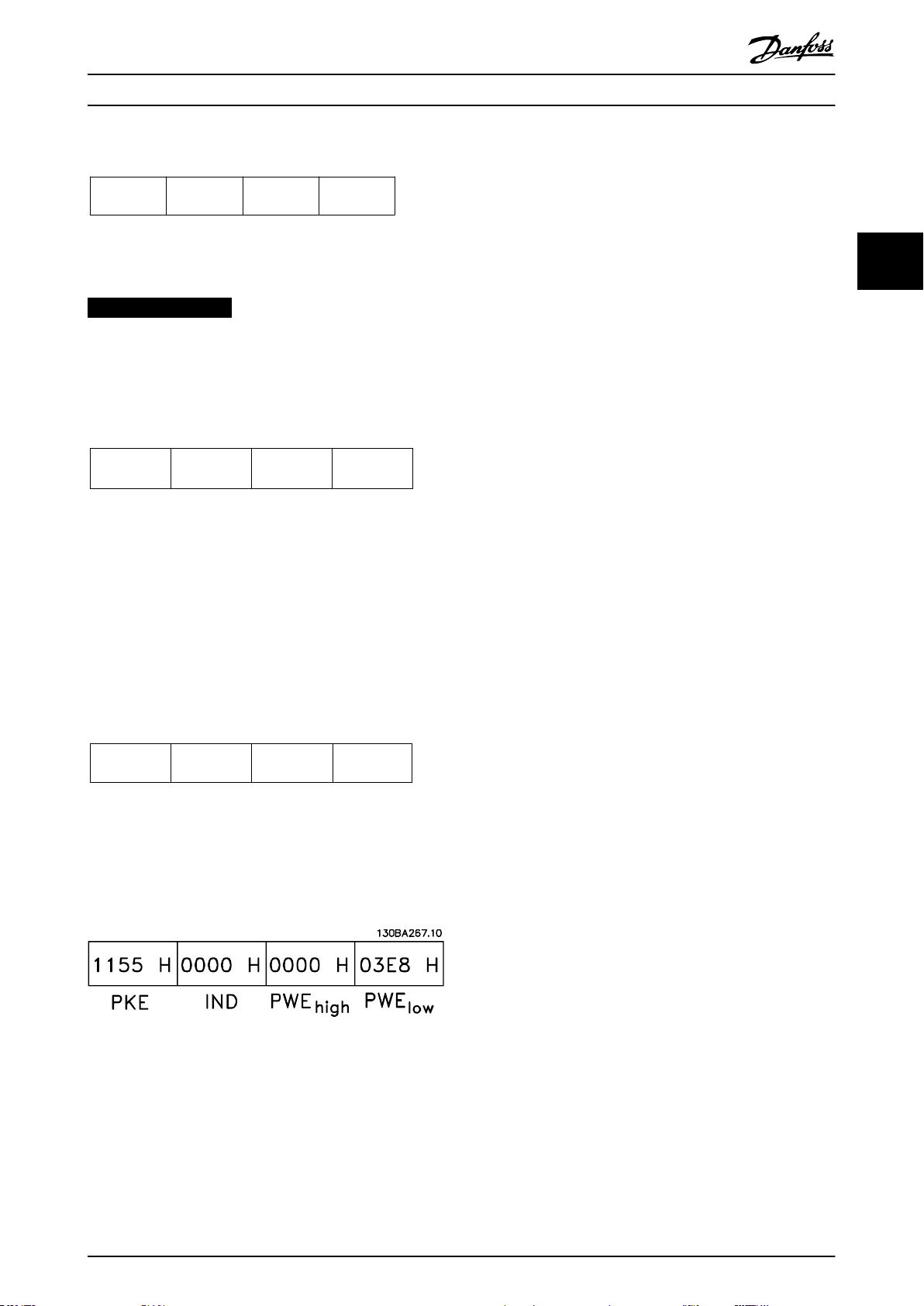

Рисунок 3.54 Значение параметра
Если значение параметр 3-41 Время разгона 1 равно 10 секундам, ответ от подчиненного устройства главному имеет вид
Рисунок 3.55 Ответ подчиненного устройства
3E8 (16-ричн.) соответствует десятичному числу 1000. Индекс преобразования для yпараметр 3-41 Время
разгона 1 равен -2, то есть 0,01. Параметр 3-41 Время разгона 1 относится к типу Без знака 32.
3.9.9 Протокол Modbus RTU
3.9.9.1 Допущения
Компания Danfoss предполагает, что установленный контроллер поддерживает интерфейсы, описанные в этом документе, и что все требования и ограничения, предусмотренные в контроллере и преобразователе частоты, строго соблюдаются.
Встроенный протокол Modbus RTU (дистанционный терминал) предназначен для осуществления связи с любым контроллером, который поддерживает интерфейсы, указанные в настоящем документе. Предполагается, что пользователь полностью осведомлен о возможностях и ограничениях контроллера.
3.9.9.2 Краткое описание Modbus RTU
Вне зависимости от типа физических коммуникационных сетей, в кратком описании протокола Modbus RTU рассматривается процесс, который использует контроллер для запроса доступа к другому устройству. В этом процессе описывается, как Modbus RTU реагирует на запросы другого устройства, как будут обнаруживаться ошибки и как о них будет сообщаться. Кроме того, устанавливается общий формат для компоновки и содержимого полей сообщения. Во время обмена данными через сеть Modbus RTU протокол:
Определяет, как каждый контроллер узнает
адрес своего устройства.
Распознает сообщение, направленное ему.
Определяет, какие действия предпринять.
Извлекает данные или прочие сведения,
содержащиеся в сообщении.
Если требуется ответ, контроллер формирует ответное сообщение и отсылает его. Контроллеры осуществляют связь по принципу «главный — подчиненный», при котором только главное устройство может инициировать операции связи (называемые запросами). Подчиненные устройства отвечают, посылая запрошенные данные главному устройству или выполняя действие, затребованное запросом. Главное устройство может обращаться к отдельным подчиненным устройствам или посылать циркулярное сообщение всем подчиненным устройствам. Подчиненные устройства посылают ответное сообщение на запросы, которые им адресовались индивидуально.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 85
Интеграция системы
VLT® Refrigeration Drive FC 103
На циркулярные запросы главного устройства ответы не посылаются. Протокол Modbus RTU определяет формат запроса от ведущего устройства, в котором задаются:
Адрес устройства (или циркулярной рассылки).
Код функции, определяющий требуемое
33
Ответное сообщение подчиненного устройства также формируется с использованием протокола Modbus. Оно содержит поля, подтверждающие выполненные действия, любые возвращаемые данные и поле обнаружения ошибок. Если при приеме сообщения появляется ошибка или если подчиненное устройство не может выполнить затребованное действие, подчиненное устройство формирует сообщение об ошибке и посылает его в ответе. Как вариант, возникает таймаут.
действие.
Любые данные, которые необходимо
отправить.
Поле контроля ошибок.
Для регулирования скорости обычно используется задание по шине. Также возможен доступ к параметрам, чтение их значений и, где предусмотрено, запись значений в параметры. Это допускает диапазон вариантов управления, включая управление уставкой преобразователя частоты, когда используется его внутренний ПИ-регулятор.
3.9.9.4 Конфигурация сети
Чтобы разрешить протокол Modbus RTU на преобразователе частоты, установите следующие параметры:
Параметр Настройка
Параметр 8-30 Протокол Modbus RTU Параметр 8-31 Адрес 1–247 Параметр 8-32 Скорость передачи данных Параметр 8-33 Биты контроля четности / стоповые биты
2400–115200
Контроль по четности, 1 стоповый бит (по умолчанию)
3.9.9.3 Преобразователь частоты с Modbus RTU
Таблица 3.31 Параметры Modbus RTU
Преобразователь частоты осуществляет передачу в формате Modbus RTU через встроенный интерфейс RS485. Протокол Modbus RTU обеспечивает доступ к командному слову и заданию по шине преобразователя частоты.
Командное слово позволяет главному устройству Modbus управлять несколькими важными функциями преобразователя частоты:
Пуск
Останов преобразователя частоты различными
способами:
- Останов выбегом
- Быстрый останов
- Останов торможением постоянным
током
- Нормальный останов (изменением скорости)
Возврат в исходное состояние (сброс) после
аварийного отключения
Работа с различными предустановленными
скоростями
Работа в обратном направлении
Изменение активного набора параметров
Управление встроенным реле преобразователя
частоты
3.9.10 Структура кадра сообщения Modbus RTU
3.9.10.1 Преобразователь частоты с
Modbus RTU
Контроллеры настраиваются на передачу по сети Modbus с использованием режима RTU, в котором каждый байт в сообщении содержит 2 4-битных шестнадцатеричных символа. Формат для каждого байта показан в Таблица 3.32.
Старт овый бит
Таблица 3.32 Формат для каждого байта
Байт данных Остан
ов/
контр
оль
четно
сти
Остан
ов
86 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
Система кодирования
Битов на байт 1 стартовый бит.
Поле контроля ошибок
8-битовая двоичная, шестнадцатеричная 0–9, A–F. Два шестнадцатеричных символа в каждом 8-битовом поле сообщения.
8 битов данных, сначала посылается младший значащий бит. 1 бит для контроля по четности/ нечетности; без бита четности, если контроль не используется. 1 стоповый бит, если контроль по четности используется; 2 стоповых бита, если не используется. Циклический контроль избыточности (CRC).
3.9.10.2 Структура сообщения Modbus RTU
Передающее устройство помещает сообщение Modbus RTU в кадр с известными начальной и конечной точками. Это позволяет принимающему устройству начать с начала сообщения, прочитать адресную часть, определить, кому адресуется сообщение (или всем устройствам, если является циркулярным), и распознать, когда сообщение закончено. Выявляются частичные сообщения и определяются как ошибочные. Передаваемые символы в каждом поле должны быть шестнадцатеричного формата от 00 до FF. Преобразователь частоты непрерывно контролирует сетевую шину, в том числе и во время интервалов молчания. Когда получено первое поле (поле адреса), каждый преобразователь частоты или устройство декодирует его, чтобы определить, кому адресовано сообщение. Сообщения Modbus RTU с нулевым адресом являются циркулярными. В случае циркулярных сообщений ответ не разрешается. Типичный кадр сообщения показан в Таблица 3.33.
Пуск Адрес Функция Данные Контрол
ь CRC
T1-T2-T3-T48 бит 8 бит N x 8 бит 16 бит T1-T2-T3-
Таблица 3.33 Типичная структура сообщения Modbus RTU
замедл.
T4
3.9.10.3 Поля начала/останова
Сообщения начинаются с периода молчания продолжительностью не менее 3,5 символа. Это реализуется как несколько знаковых интерфейсов при выбранной скорости передачи данных в сети (показывается как Начало T1–T2–T3–T4). Первый передаваемым полем является адрес устройства. После последнего переданного символа предусматривается подобный период длительностью 3,5 знаковых интервала, указывающий конец сообщения. После этого периода может начаться новое сообщение. Весь кадр
сообщения должен передаваться в виде непрерывного потока. Если перед окончанием кадра появляется период молчания длительностью более 1,5 знаковых интервалов, принимающее устройство игнорирует неполное сообщение и считает, что следующий байт — это адресное поле следующего сообщения. Аналогичным образом, если новое сообщение начинается в пределах 3,5 знаковых интервалов после предыдущего сообщения, принимающее устройство будет считать его продолжением предыдущего сообщения. Это становится причиной тайм-аута (нет ответа от подчиненного устройства), поскольку значение в конечном поле CRC не действительно для объединенных сообщений.
3.9.10.4 Адресное поле
Адресное поле кадра сообщения содержит 8 бит. Достоверные адреса подчиненных устройств находятся в диапазоне десятичных чисел 0–247. Конкретным подчиненным устройствам присваиваются адреса в диапазоне 1–247. («0» оставлен для циркулярного режима, который распознают все подчиненные устройства.) Главное устройство обращается к подчиненному путем ввода его адреса в адресное поле сообщения. Когда подчиненное устройство посылает свой ответ, оно помещает в это адресное поле свой адрес, чтобы позволить главному устройству определить, какое подчиненное устройство отвечает.
3.9.10.5 Поле функции
Поле функции кадра сообщения содержит 8 бит. Допустимые коды находятся в диапазоне 1–FF. Поля функций используются для передачи сообщений между главным и подчиненным устройствами. Когда сообщение посылается от главного устройства к подчиненному, поле кода функции сообщает подчиненному устройству, какое действие требуется выполнить. Когда подчиненное устройство отвечает главному, оно использует поле кода функции, чтобы указать, что ответ является либо нормальным (ошибки нет), либо произошла какая-либо ошибка (так называемое «исключение»). При нормальном ответе подчиненное устройство просто повторяет первоначальный код функции. Для исключительного ответа подчиненное устройство возвращает код, который эквивалентен первоначальному коду со старшим значащим битом, установленным на логическую «1». Кроме того, подчиненное устройство помещает уникальный код в поле данных ответного сообщения. Это извещает главное устройство о том, какая произошла ошибка, или сообщает причину исключения. См. также глава 3.9.10.10 Коды функций,
поддерживаемые Modbus RTU и глава 3.9.10.11 Исключительные коды Modbus.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 87
Интеграция системы
VLT® Refrigeration Drive FC 103
3.9.10.6 Поле данных
Поле данных формируется с помощью групп из двух
Номер катушки
1–16 Командное слово преобразователя
шестнадцатеричных цифр в диапазоне от 00 до FF. Они состоят из одного символа RTU. Поле данных
17–32 Диапазон заданий скорости или
сообщений, посылаемых главным устройством
33
подчиненному, содержит дополнительную информацию, которую должно использовать подчиненное устройство
33–48 Слово состояния преобразователя
для совершения действия, определяемого кодом функции. Оно может содержать такие элементы, как адреса катушки или регистра, количество
49–64 Режим разомкнутого контура:
обрабатываемых элементов и счет текущих байтов данных в этом поле.
3.9.10.7 Поле контроля CRC
Сообщения содержат поле обнаружения ошибок с действием по методу циклического контроля избыточности (CRC). Поле CRC проверяет содержимое всего сообщения. Это происходит независимо от того, какой метод проверки четности используется для отдельных символов сообщения. Значение CRC вычисляется передающим устройством, которое затем прилагает поле проверки CRC в качестве последнего поля сообщения. Принимающее устройство пересчитывает CRC во время приема сообщения и сравнивает вычисленное значение с текущим значением, принимаемым в поле CRC. Если эти два значения не равны, результатом будет таймаут шины. Поле обнаружения ошибок содержит двоичное число из 16 бит, образующих два 8-битовых байта. Когда это происходит, сначала добавляется младший байт, а затем старший. Старший байт CRC — последний байт, посылаемый в сообщении.
3.9.10.8 Адресация катушек и регистров
В сети Modbus все данные организуются в катушках и регистрах временного хранения. Катушки хранят 1 бит, а регистры временного хранения хранят 2-байтовое слово (16 бит). Все адреса данных в сообщениях Modbus рассматриваются как нулевые. При первом появлении элемента данных к нему адресуются как к элементу номер 0. Например, катушка, известная в программируемом контроллере как катушка 1, в сообщении Modbus считается полем адреса данных. Катушке с десятичным номером 127 присваивается адрес 007EHEX (десятичный номер 126). В поле адреса данных сообщения к регистру
временного хранения 40001 адресуются как к регистру
0000. Поле кода функции уже определяет операцию
65 Управление записью параметра (от
66– 65536
Таблица 3.34 Описания катушек
Катушка0 1
01 Предустановленное задание, младший бит 02 Предустановленное задание, старший бит 03 Торможение
04 Останов выбегом Нет останова выбегом 05 Быстрый останов Нет быстрого останова 06 Фиксация выходной
07 Останов с изменением
08 Нет сброса Сброс 09 Нет фиксации частоты Фикс. част. 10 Изменение скорости 1 Изменение скорости 2 11 Данные
12 Реле 1 выкл. Реле 1 вкл. 13 Реле 2 выкл. Реле 2 вкл. 14 Установка младшего бита 15 Установка старшего бита 16 Нет реверса. Реверс
Описание Направление
сигнала
От главного к
частоты.
уставки преобразователя частоты 0x0–0xFFFF (-200 % ... ~200 %).
частоты (см. Таблица 3.36).
выходная частота преобразователя частоты. Режим с замкнутым контуром: сигнал обратной связи преобразователя частоты.
главного к подчиненному). 0=Изменения параметров
записываются в ОЗУ преобразователя частоты.
1=Изменения параметров
записываются в ОЗУ и ЭСППЗУ преобразователя частоты.
Зарезервировано.
Нет торможения постоянным
постоянным током
частоты
скорости
недействительны
током
Нет фиксации выходной частоты Пуск
Данные действительны
подчиненному От главного к подчиненному
От подчиненного к главному От подчиненного к главному
От главного к подчиненному
«регистр временного хранения». т. е. 4XXXX является подразумеваемым. К регистру временного хранения 40108 адресуются как к регистру 006BHEX (десятичный
Таблица 3.35 Командное слово преобразователя частоты (профиль FC)
номер 107).
88 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
Катушка0 1
33 Управление не готово Готовн. к управлению 34 Преобразователь частоты
не готов 35 Останов выбегом Защита замкнута 36 Нет авар. сигналов Аварийный сигнал 37 Не используется Не используется 38 Не используется Не используется 39 Не используется Не используется 40 Нет предупреждения Предупреждение 41 Не на задании На задании 42 Руч.режим Авт.режим 43 Вне частотного
диапазона 44 Остановлен Работа 45 Не используется Не используется 46 Нет предупр. о
напряжении 47 Не в пределе по току Предел по току 48 Нет предупр. о перегреве Предупр. о перегрев
Таблица 3.36 Слово состояния преобразователя частоты (профиль FC)
Преобразователь частоты готов
В част. диапазоне
Предупр. о напряжении
Номер регистра
50210 Выходные данные: регистр основного текущего
Таблица 3.37 Регистры временного хранения
1) Применяется для определения номера индекса, используемого при доступе к индексируемому параметру.
Описание
значения параметра (main actual value, MAV) преобразователя частоты.
3.9.10.9 Управление преобразователем частоты
Коды, которые можно использовать в полях функций и данных сообщения Modbus RTU, перечислены в
глава 3.9.10.10 Коды функций, поддерживаемые Modbus RTU и глава 3.9.10.11 Исключительные коды Modbus.
3.9.10.10 Коды функций,
поддерживаемые Modbus RTU
Протокол Modbus RTU поддерживает использование следующих кодов функций (см. Таблица 3.38) в поле функции сообщения.
3 3
Номер регистра
00001–00006 Зарезервировано 00007 Последний код ошибки от интерфейса объекта
00008 Зарезервировано 00009
00010–00990 Группа параметров 000 (параметры от 0-01 до
01000–01990 Группа параметров 100 (параметры от 1-00 до
02000–02990 Группа параметров 200 (параметры от 2-00 до
03000–03990 Группа параметров 300 (параметры от 3-00 до
04000–04990 Группа параметров 400 (параметры от 4-00 до
... ...
49000–49990 Группа параметров 4900 (параметры от 49-00
50000 Входные данные: регистр командного слова
50010 Входные данные: регистр задания по шине
... ...
50200 Выходные данные: регистр слова состояния
Описание
данных FC
Индекс параметра
0-99)
1-99)
2-99)
3-99)
4-99)
до 49-99)
преобразователя частоты (CTW).
(REF).
преобразователя частоты (STW).
1)
Функция Код функции (16-
ричн.)
Считать с катушки 1 Считать с регистров временного хранения Записать на одну катушку 5 Записать в один регистр 6 Записать на несколько катушек F Записать в несколько регистров 10 Вызвать счетчик событий связи B Сообщить идентиф. номер подчинен. устройства
Таблица 3.38 Коды функций
3
11
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 89
Интеграция системы
VLT® Refrigeration Drive FC 103
Функция Код
функции
Диагностика8 1 Перезапустить связь
33
Таблица 3.39 Коды функций и подфункций
Код подфункци и
2 Возвратить регистр
10 Очистить счетчики и
11 Возвратить счет
12 Возвратить счет ошибок
13 Возвратить счет ошибок
14 Возвратить счет
Подфункция
диагностики
регистр диагностики
сообщений, передаваемых по шине
связи по шине
подчиненного устройства
сообщений подчиненного устройства
Код НаименованиеЗначение
3 Недопустимо
е значение данных
4 Ошибка
подчиненног о устройства
Таблица 3.40 Исключительные коды Modbus
Значение в поле данных запроса является недопустимым значением для сервера (или подчиненного устройства). Это указывает на ошибку в структуре остатка сложного запроса, как будто примененная длина является неправильной. Это НЕ значит конкретно, что элемент данных, отправленный для сохранения в регистре, имеет значение, не подходящее для прикладной программы, поскольку протокол Modbus не знает о значении определенного значения определенного регистра. Возникла неисправимая ошибка во время попытки сервера (или подчиненного устройства) выполнить запрашиваемое действие.
3.9.11 Доступ к параметрам
3.9.10.11 Исключительные коды Modbus
3.9.11.1 Операции с параметрами
Полное описание структуры ответа исключительного кода приведено в глава 3.9.10.5 Поле функции.
Код НаименованиеЗначение
1 Недопустима
я функция
2 Недопустимы
й адрес данных
Код функции, полученный в запросе, является недопустимым действием для сервера (или подчиненного устройства). Это может быть связано с тем, что код функции применяется только к более новым устройствам и не был внедрен в выбранном устройстве. Он также может указывать на то, что сервер (или подчиненное устройство) находится в ошибочном состоянии для обработки запроса данного типа, например, он не настроен и получает запрос на возвращение значений регистра. Адрес данных, полученный в запросе, является недопустимым адресом для сервера (или подчиненного устройства). Если еще точнее, то сочетание номера задания и длины передачи является недопустимым. Для контроллера со 100 регистрами запрос со смещением 96 и длиной 4 будет успешно обработан, запрос со смещением 96 и длиной 5 создает исключение 02.
Номер параметра (PNU) переносится из адреса регистра, содержащегося в читаемом или записываемом сообщении Modbus. Номер параметра передается в сообщение Modbus как десятичное число (10 x номер параметра). Пример: считывание параметр 3-12 Catch up/slow Down Value (16 бит). Регистр временного хранения 3120 содержит значение параметра. Значение 1352 (десятичное) означает, что параметр установлен на 12,52 %.
Считывание
параметр 3-14 Предустановл.относительное задание
(32 бит): регистры временного хранения 3410 и 3411 содержат значения параметра. Значение 11300 (десятичное) означает, что параметр установлен на 1113,00.
Сведения о параметрах, размере и индексе преобразования, см. в руководстве по программированию.
3.9.11.2 Хранение данных
Десятичное значение параметра «Катушка 65» определяет, куда будут записываться данные в преобразователе частоты: в ЭСППЗУ и в ОЗУ (катушка 65 = 1) или только в ОЗУ (катушка 65 = 0).
90 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Speed ref.CTW
Master-follower
130BA274.11
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Bit no.:
Интеграция системы Руководство по проектированию
3.9.11.3 Индекс (IND)
Некоторые параметры в преобразователе частоты, например параметр 3-10 Предустановленное задание, являются массивами. Поскольку Modbus не поддерживает массивы в регистрах временного хранения, в преобразователе частоты регистр временного хранения 9 зарезервирован в качестве указателя на массив. Перед чтением или записью параметра массива настройте регистр временного хранения 9. При установке регистра временного хранения в значение 2 все последующие операции чтения/записи параметров массива будут осуществляться по индексу 2.
3.9.11.4 Текстовые блоки
Параметры, сохраняемые в виде текстовых строк, вызываются таким же образом, как и прочие параметры. Максимальный размер текстового блока — 20 символов. Если запрос на считывание параметра предназначен для большего числа символов, чем хранит параметр, ответ укорачивается. Если запрос на считывание параметра предназначен для меньшего числа символов, чем хранит параметр, свободное пространство ответа заполняется.
3.9.11.5 Коэффициент преобразования
Поскольку значение параметра можно пересылать только как целое число, для передачи дробной части числа после десятичной запятой следует использовать коэффициент преобразования.
3.9.11.6 Значения параметров
Стандартные типы данных
Стандартными типами данных являются int 16, int 32, uint 8, uint 16 и uint 32. Они хранятся как регистры 4x (40001–4FFFF). Чтение параметров производится с помощью функции 03 16-ричн., чтение регистров временного хранения. Запись параметров осуществляется с помощью функции 6 16-ричн. Установка одного регистра для одного регистра (16 бит) и функции 10 16-ричн. Установка нескольких регистров для двух регистров (32 бита). Диапазон считываемых размеров: от 1 регистра (16 битов) до 10 регистров (20 символов).
Нестандартные типы данных
Нестандартные типы данных — текстовые строки; они хранятся как регистры 4x (40001–4FFFF). Параметры считываются с помощью функции 03 16-ричн., чтение регистров временного хранения, и записываются с помощью функции 10 16-ричн., установка нескольких регистров. Диапазон считываемых размеров: от 1 регистра (2 символа) до 10 регистров (20 символов).
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 91
3.9.12 Профиль управления FC (Drive)
3.9.12.1 командное слово, соответствующее профилю FC (параметр 8-10 Профиль управления = Профиль FC)
3 3
Рисунок 3.56 Командное слово
Бит Значение бита = 0 Значение бита = 1
00 Значение задания Младший бит внешнего
выбора
01 Значение задания Старший бит внешнего
выбора
02 Торможение
постоянным током 03 Выбег Нет выбега 04 Быстрый останов Изменение скорости 05 Фиксировать выходную
частоту 06 Останов с изменением
скорости 07 Не используется Сброс 08 Не используется Фикс. част. 09 Изменение скорости 1 Изменение скорости 2 10 Данные не
действительны 11 Не используется Реле 01 включено 12 Не используется Реле 02 включено 13 Настройка параметров Младший разряд выбора 14 Настройка параметров Старший разряд выбора 15 Не используется Реверс
Таблица 3.41 Биты командного слова
Расшифровка управляющих битов
Биты 00/01
Биты 00 и 01 используются для выбора одного из четырех значений задания, предварительно запрограммированных в параметре параметр 3-10 Предустановленное задание в соответствии с Таблица 3.42.
Изменение скорости
Использовать изменение скорости Пуск
Данные действительны
Интеграция системы
VLT® Refrigeration Drive FC 103
Запрограммиров анное значение задания
1 Параметр 3-10
33
2 Параметр 3-10
3 Параметр 3-10
4 Параметр 3-10
Таблица 3.42 Значения задания
УВЕДОМЛЕНИЕ
Сделайте выбор в параметр 8-56 Выбор предустановленного задания, чтобы определить, как
бит 00/01 логически объединяется с соответствующей функцией на цифровых входах.
Бит 02, торможение постоянным током
Бит 02 = 0 приводит к торможению постоянным током и к останову. Установите ток торможения и длительность в параметрах параметр 2-01 Ток торможения пост.
током и параметр 2-02 Время торможения пост. током.
Бит 02 = 1 вызывает изменение скорости.
Бит 03, выбег
Бит 03 = 0: преобразователь частоты немедленно отпускает двигатель (выходные транзисторы запираются), который выбегом доводится до состояния покоя. Бит 03 = 1: Если выполняются другие условия запуска, преобразователь частоты запускает двигатель.
Значение параметра параметр 8-50 Выбор выбега определяет, как бит 03 логически объединяется с соответствующей функцией на цифровом входе.
Бит 04, быстрый останов
Бит 04 = 0: вызывает снижение скорости вращения двигателя до останова (устанавливается в параметре параметр 3-81 Вр. замедл. для быстр. останова).
Бит 05, фиксация выходной частоты
Бит 05 = 0: фиксируется текущая выходная частота (в Гц). Изменение зафиксированной выходной частоты производится только с помощью цифровых входов (параметрыпараметр 5-10 Клемма 18, цифровой входпараметр 5-15 Клемма 33, цифровой вход),
Параметр Бит 01 Бит 00
0 0
Предустановл енное задание
[0]
0 1
Предустановл енное задание
[1]
1 0
Предустановл енное задание
[2]
1 1
Предустановл енное задание
[3]
запрограммированных для выполнения функции Увеличение скорости или Уменьшение скорости.
УВЕДОМЛЕНИЕ
Если действует функция фиксации выхода, останов преобразователя частоты выполняется следующим образом.
Бит 03 Останов выбегом.
Бит 02 Tорможение пост. током.
Цифровой вход (параметры
параметр 5-10 Клемма 18, цифровой вход– параметр 5-15 Клемма 33, цифровой вход), запрограммированный на Торможение постоянным током, Останов выбегом или Сброс и останов выбегом.
Бит 06, останов/пуск с изменением скорости
Бит 06 = 0: вызывает останов и заставляет двигатель снижать скорость до останова с помощью выбранного параметра замедления. Бит 06 = 1: Если выполняются другие условия запуска, запуск преобразователя частоты становится возможным.
Выберите значение параметра параметр 8-53 Выбор пуска, чтобы определить, как бит 06 «Останов/пуск с изменением скорости» логически объединяется с соответствующей функцией на цифровом входе.
Бит 07, сброс
Бит 07 = 0: нет сброса. Бит 07 = 1: сброс отключения. Сброс активируется по переднему фронту сигнала, например при переходе сигнала от логического 0 к логической 1.
Бит 08, фиксация частоты
Бит 08 = 1: Параметр 3-19 Фикс. скорость [об/мин] определяет выходную частоту.
Бит 09, выбор изменения скорости 1/2
Бит 09 = 0: изменение скорости 1 включено (параметры
параметр 3-41 Время разгона 1–параметр 3-42 Время замедления 1).
Бит 09 = 1: изменение скорости 2 (параметры
параметр 3-51 Время разгона 2–параметр 3-52 Время замедления 2) включено.
Бит 10, данные недействительны/данные действительны
Указывает преобразователю частоты, использовать или игнорировать командное слово. Бит 10 = 0: командное слово игнорируется. Бит 10 = 1: командное слово используется. Эта функция имеет большое значение, поскольку независимо от типа используемой телеграммы в ней всегда содержится командное слово. Командное слово можно отключить, если не требуется его использование при обновлении или чтении параметров.
92 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Output freq.STW
Bit no.:
Follower-master
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
130BA273.11
Интеграция системы Руководство по проектированию
Бит 11, реле 01
Бит 11 = 0: реле не активировано. Бит 11 = 1: реле 01 активировано при условии, что в параметре параметр 5-40 Реле функций выбрано значение [36] Ком. слово, бит 11.
Бит 12, реле 04
Бит 12 = 0: реле 04 не активировано. Бит 12 = 1: реле 04 активировано при условии, что в параметре параметр 5-40 Реле функций выбрано значение [37] Ком. слово, бит 12.
Биты 13/14, выбор набора:
Биты 13 и 14 используются для выбора любого из четырех наборов меню в соответствии с Таблица 3.43.
Набор параметров Бит 14 Бит 13
1 0 0 2 0 1 3 1 0 4 1 1
Таблица 3.43 Указание наборов параметров меню
Эта функция возможна только в том случае, если в параметре параметр 0-10 Активный набор выбрано значение [9] Несколько наборов.
Значение параметра параметр 8-55 Выбор набора определяет, как бит 13/14 логически объединяется с соответствующей функцией на цифровых входах.
Бит 15, реверс
Бит 15 = 0: нет реверса. Бит 15 = 1: Реверс. При заводской настройке значение параметра параметр 8-54 Выбор реверса устанавливает управление реверсом с помощью цифрового входа. Бит 15 вызывает реверс только в том случае, если выбран один из следующих вариантов: [1] Шина, [2] Логическое И или [3] Логическое ИЛИ.
3.9.12.2 Слово состояния, соответствующее профилю FC (STW) (параметр 8-10 Профиль управления = профиль FC)
Рисунок 3.57 Слово состояния
Бит Бит = 0 Бит = 1
00 Управление не готово Готовн. к управлению 01 Привод не готов Привод готов 02 Выбег Разрешено 03 Нет ошибки Отключение 04 Нет ошибки Ошибка (нет отключения) 05 Зарезервировано ­06 Нет ошибки Отключение с
блокировкой 07 Нет предупреждения Предупреждение 08 Скорость вращения ≠
задание 09 Местное управление Упр. по шине 10 Частота вне диапазона Частота в заданных
11 Не используется В работе 12 Привод в норме Останов, автоматический
13 Напряжение в норме Превышение напряжения 14 Крутящий момент в норме Превышение крутящего
15 Таймер в норме Превышение таймера
Таблица 3.44 Биты слова состояния
Скорость вращения = задание
пределах
пуск
момента
Объяснение битов состояния
Бит 00, управление не готово/готово
Бит 00 = 0: преобразователь частоты отключается. Бит 00 = 1: система управления преобразователя частоты готова, но питание может не поступать на силовой блок (при питании системы управления от внешнего источника 24 В).
Бит 01, привод готов
Бит 01 = 1: преобразователь частоты готов к работе, но через цифровые входы или по последовательной связи подается команда останова выбегом.
Бит 02, останов выбегом
Бит 02 = 0: преобразователь частоты «отпускает» двигатель. Бит 02 = 1: преобразователь частоты запускает двигатель командой пуска.
Бит 03, нет ошибки/отключение
Бит 03 = 0: преобразователь частоты не находится в состоянии отказа. Бит 03 = 1: преобразователь частоты отключается. Для восстановления работы нажмите [Reset] (Сброс).
Бит 04, нет ошибки/ошибка (без отключения)
Бит 04 = 0: преобразователь частоты не находится в состоянии отказа. Бит 04 = 1: преобразователь частоты отображает ошибку, но не отключается.
Бит 05, не используется
В слове состояния бит 05 не используется.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 93
Actual output frequency
STW
Follower-slave
Speed referenceCTW
Master-slave
16bit
130BA276.11
Reverse Forward
Par.3-00 set to
(1) -max- +max
Max reference Max reference
Par.3-00 set to
(0) min-max
Max reference
Forward
Min reference
100%
(4000hex)
-100%
(C000hex)
0%
(0hex)
Par.3-03 0 Par.3-03
Par.3-03
(4000hex)(0hex)
0% 100%
Par.3-02
130BA277.10
Интеграция системы
VLT® Refrigeration Drive FC 103
33
Бит 06, нет ошибки / отключение с блокировкой
Бит 06 = 0: преобразователь частоты не находится в состоянии отказа. Бит 06 = 1: преобразователь частоты отключен и блокирован.
Бит 07, нет предупреждения/предупреждение
Бит 07 = 0: Предупреждений нет. Бит 07 = 1: появилось предупреждение.
Бит 08, скорость≠ задание/скорость = задание
Бит 15, таймер в норме/выход за предел
Бит 15 = 0: таймеры для тепловой защиты двигателя и тепловой защиты преобразователя частоты не перешли предел 100 %. Бит 15 = 1: один из таймеров превысил предел 100 %.
Если утрачено соединение между дополнительным модулем Interbus и преобразователем частоты либо произошло нарушение внутренней связи, все биты в STW устанавливаются равными «0».
Бит 08 = 0: двигатель работает, но текущая скорость отличается от предустановленного задания скорости. Такая ситуация возможна, например, когда происходит
3.9.12.3 Значение задания скорости передачи по шине
разгон/замедление при пуске/останове. Бит 08 = 1: скорость двигателя соответствует предустановленному заданию скорости.
Бит 09, местное управление/управление по шине
Бит 09 = 0: На блоке управления активирована кнопка [Stop/Reset] (Останов/сброс) или в параметр 3-13 Место задания выбрано [2] Местное. Управление по каналу последовательной связи невозможно. Бит 09 = 1 означает, что преобразователь частоты
Значение задания скорости передается в преобразователь частоты как относительное значение в процентах. Значение пересылается в виде 16-битного слова; в целых числах (0–32767) значение 16384 (4000 в 16-ричном формате) соответствует 100 %. Отрицательные числа форматируются с помощью двоичного дополнения. Текущая выходная частота (MAV) масштабируется таким же образом, как и задание по шине.
может управляться по периферийной шине или по последовательной связи.
Бит 10, предел частоты вне диапазона
Бит 10 = 0: выходная частота достигла значения, установленного в параметре
параметр 4-11 Нижн.предел скор.двигателя[об/мин] или параметр 4-13 Верхн.предел скор.двигателя [об/мин].
Бит 10 = 1: выходная частота находится в заданных
Рисунок 3.58 Текущая выходная частота (MAV)
пределах.
Бит 11, не работает/работает
Бит 11 = 0: двигатель не работает.
Задание и MAV масштабируются следующим образом: Бит 11 = 1: преобразователь частоты получает сигнал пуска или выходная частота превышает 0 Гц.
Бит 12, привод в норме/остановлен, автозапуск
Бит 12 = 0: временный перегрев инвертора отсутствует. Бит 12 = 1: инвертор остановлен из-за перегрева, но блок не отключается и возобновляет работу, как только перегрев прекращается.
Бит 13, напряжение в норме/выход за предел
Бит 13 = 0: нет предупреждений о напряжении. Бит 13 = 1: Напряжение постоянного тока в звене постоянного тока преобразователя слишком мало или слишком велико.
Рисунок 3.59 Задание и MAV
Бит 14, крутящий момент в норме/выход за предел
Бит 14 = 0: ток двигателя меньше, чем ток предельного момента, установленный в параметре параметр 4-18 Предел по току. Бит 14 = 1: превышен предел крутящего момента, установленного в параметр 4-18 Предел по току.
94 Danfoss A/S © 08/2015 Все права защищены. MG16G250
3.9.12.4 Командное слово, соответствующее профилю PROFIdrive (CTW)
Командное слово используется для передачи команд от главного устройства (например ПК) к подчиненному устройству.
Интеграция системы Руководство по проектированию
Бит Бит = 0 Бит = 1
00 Выкл. 1 Вкл. 1 01 Выкл. 2 Вкл. 2 02 Выкл. 3 Вкл. 3 03 Выбег Нет выбега 04 Быстрый останов Изменение скорости 05 Фиксировать выходную
частоту.
06 Останов с изменением
скорости 07 Не используется Сброс 08 Фикс. частота 1 Выкл. Фикс. частота 1 Вкл. 09 Фикс. частота 2 Выкл. Фикс. частота 2 Вкл. 10 Данные не действительны Данные действительны 11 Не используется Снижение задания 12 Не используется Увеличение задания 13 Настройка параметров Младший разряд
14 Настройка параметров Старший разряд
15 Не используется Реверс
Таблица 3.45 Биты командного слова
Расшифровка управляющих битов
Бит 00, ВЫКЛ 1/ВКЛ 1
Нормальный останов с изменением скорости в соответствии со значениями времени текущего изменения скорости. Бит 00 = 0 приводит к останову и к срабатыванию выходного реле 1 или 2 при условии, что выходная частота равна 0 Гц и при этом в параметре
параметр 5-40 Реле функций выбрано значение [31] Relay 123 (Реле 123).
Когда бит 0 = 1, преобразователь частоты находится в Состоянии 1: Включение запрещено.
Бит 01, Выкл. 2/Вкл. 2
Останов выбегом Если выходная частота равна 0 Гц и при этом в параметре параметр 5-40 Реле функций выбрано значение [31] Relay 123 (Реле 123), то когда бит 01 = 0, происходит останов выбегом и срабатывает выходное реле 1 или 2.
Бит 02, Выкл. 3/Вкл. 3
Быстрый останов использованием времени изменения скорости, указанного в параметр 3-81 Вр. замедл. для быстр. останова. Если выходная частота равна 0 Гц и при этом в параметре параметр 5-40 Реле функций выбрано значение [31] Relay 123 (Реле 123), то когда бит 02 = 0, происходит останов выбегом и срабатывает выходное реле 1 или 2. Когда бит 02 = 1, преобразователь частоты находится в Состоянии 1: Включение запрещено.
Бит 03, выбег/нет выбега
Значение бита останова с выбегом (бита 03), равное 0, приводит к останову.
Использовать изменение скорости Пуск
выбора
выбора
Если выполняются другие условия запуска, то когда бит 03 = 1, запуск преобразователя частоты становится возможным.
УВЕДОМЛЕНИЕ
Выбор значения в параметре параметр 8-50 Выбор выбега определяет, как бит 03 соотносится с
соответствующей функцией цифровых входов.
Бит 04, быстрый останов/изменение скорости
Быстрый останов использованием времени изменения скорости, указанного в параметр 3-81 Вр. замедл. для быстр. останова. Когда бит 04 = 0, происходит быстрый останов. Если выполняются другие условия запуска, то когда бит 04 = 1, запуск преобразователя частоты становится возможным.
УВЕДОМЛЕНИЕ
Выбор значения в параметре параметр 8-51 Quick Stop Select определяет, как бит 04 соотносится с
соответствующей функцией цифровых входов.
Бит 05, фиксировать выходную частоту/использовать изменение скорости
Когда бит 05 = 0, текущая выходная частота сохраняется даже в случае изменения значения задания. Бит 05 = 1 указывает на то, что преобразователь частоты способен заново выполнить свою регулирующую функцию. Работа происходит в соответствии с установленным заданием.
Бит 06, останов/пуск с изменением скорости
Нормальный останов с замедлением при использовании значения времени замедления фактически выбранного режима изменения скорости. Кроме того, приводится в действие выходное реле 01 или 04, если выходная частота равна 0 Гц и если в параметре
параметр 5-40 Реле функций выбрано значение [31] Relay 123 (Реле 123).
Бит 06 = 0 приводит к останову. Если выполняются другие условия запуска, то когда бит 06 = 1, запуск преобразователя частоты становится возможным.
УВЕДОМЛЕНИЕ
Выбор значения в параметре параметр 8-53 Выбор пуска определяет, как бит 06 соотносится с
соответствующей функцией цифровых входов.
Бит 07, нет функции/сброс
Сброс после выключения. Подтверждение события, хранящегося в буфере отказов. Когда бит 07 = 0, не происходит сброс. Когда бит 07 переходит в состояние 1 при изменении наклона рабочей характеристики, сброс происходит после выключения.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 95
Интеграция системы
VLT® Refrigeration Drive FC 103
Бит 08, фиксированная частота 1 Выкл./Вкл.
Активация предварительно запрограммированной скорости в параметр 8-90 Фикс. скор. 1, уст. по шине. ФИКСАЦИЯ ЧАСТОТЫ 1 активируется только если бит 04 = 0, а биты 00–03 = 1.
33
Бит 09, фикс. частота 2 Выкл./Вкл.
Активизация скорости, предварительно запрограммированной в параметре параметр 8-91 Фикс. скор. 2, уст. по шине. Фиксация частоты 2 активизируется только в том случае, если бит 04 = 0, биты 00–03 = 1.
Бит 10, данные не действительны/действительны
Указывает преобразователю частоты, использовать или игнорировать командное слово. Бит 10 = 0 приводит к тому, что командное слово
Набор параметров Бит 13 Бит 14
1 0 0 2 1 0 3 0 1 4 1 1
Таблица 3.46 Выбор набора параметров
Бит 15, нет функции/реверс
Бит 15 = 0 вызывает отсутствие реверса. Бит 15 = 1 вызывает реверс.
УВЕДОМЛЕНИЕ
При заводской настройке для реверса выбрано значение [0] Цифровой вход в параметр 8-54 Выбор реверса.
игнорируется. Бит 10 = 1 приводит к тому, что командное слово используется. Эта функция имеет большое значение, поскольку независимо от типа используемой телеграммы в ней всегда содержится командное слово. Командное слово можно отключить, если не требуется его использование при обновлении или чтении параметров.
Бит 11, нет функции/замедление
Используется с целью уменьшения значения задания
УВЕДОМЛЕНИЕ
Бит 15 вызывает реверс только в том случае, если в параметр 8-54 Выбор реверса выбран один из следующих вариантов: [1] Шина, [2] Логическое И или [3] Логическое ИЛИ.
3.9.12.5 Слово состояния, соответствующее профилю PROFIdrive (STW)
скорости на величину, заданную в параметре параметр 3-12 Catch up/slow Down Value. Когда бит 11 = 0, значение задания не изменяется. Когда бит 11 = 1, значение задания уменьшается.
Слово состояния используется для уведомления главного устройства (например, ПК) о состоянии подчиненного устройства.
Бит 12, нет функции/увеличение задания
Используется с целью увеличения задания скорости на величину, устанавливаемую в параметре параметр 3-12 Catch up/slow Down Value. Когда бит 12 = 0, значение задания не изменяется. Когда бит 12 = 1, значение задания увеличивается. Если одновременно активизированы и замедление, и ускорение (биты 11 и 12 = 1), то приоритет отдается замедлению, т. е. значение задания скорости уменьшается.
Биты 13/14, выбор набора параметров
Биты 13 и 14 используются для выбора среди четырех наборов параметров в соответствии с Таблица 3.46.
Эта функция возможна только в том случае, если в параметре параметр 0-10 Активный набор выбран вариант [9] Несколько наборов. Выбор значения в параметре параметр 8-55 Выбор набора определяет, как биты 13 и 14 соотносятся с соответствующей функцией цифровых входов. Замена набора параметров во время работы возможна только в том случае, если наборы связаны в параметре параметр 0-12 Этот набор связан с.
Бит Бит = 0 Бит = 1
00 Управление не
готово 01 Привод не готов Привод готов 02 Выбег Разрешено 03 Нет ошибки Отключение 04 Выкл. 2 Вкл. 2 05 Выкл. 3 Вкл. 3 06 Пуск возможен Пуск не возможен 07 Нет предупреждения Предупреждение 08 Скорость
вращениязадание 09 Местное управление Упр. по шине 10 Частота вне
диапазона 11 Не используется В работе 12 Привод в норме Останов, автоматический
13 Напряжение в норме Превышение напряжения 14 Крутящий момент в
норме 15 Таймер в норме Превышение таймера
Готовн. к управлению
Скорость вращения = задание
Частота в заданных пределах
пуск
Превышение крутящего момента
Таблица 3.47 Биты слова состояния
96 Danfoss A/S © 08/2015 Все права защищены. MG16G250
Интеграция системы Руководство по проектированию
Объяснение битов состояния Бит 00, управление не готово/готово
Если бит 00 = 0, то бит 00, 01 или 02 командного слова равен 0 (ВЫКЛ 1, ВЫКЛ 2 или ВЫКЛ 3), или преобразователь частоты выключается (защитное отключение). Когда бит 00 = 1, управление преобразователя частоты готово к работе, но возможно отсутствие питания в блоке (при питании системы управления от внешнего источника 24 В).
Бит 01, привод не готов/готов
То же значение, что и у бита 00, но с подачей напряжения от источника электропитания. Когда преобразователь частоты получает необходимые пусковые сигналы, он готов.
Бит 02, выбег/включение
Если бит 02 = 0, то бит 00, 01 или 02 командного слова = 0 (Выкл. 1, Выкл. 2, Выкл. 3 или выбег), или преобразователь частоты выключается (защитное отключение). Когда бит 02 = 1, бит 00, 01 или 02 командного слова равен 1; преобразователь частоты не отключается.
Бит 03, нет ошибки/отключение
Когда бит 03 = 0, состояние ошибки преобразователя частоты отсутствует. Бит 03 = 1 означает, что преобразователь частоты отключен и для возобновления его работы требуется сигнал сброса.
Бит 04, Вкл. 2/Выкл 2
Когда бит 01 командного слова = 0, бит 04 = 0. Когда бит 01 командного слова = 1, бит 04 = 1.
Бит 05, Вкл. 3/Выкл. 3
Когда бит 02 командного слова = 0, бит 05 = 0. Когда бит 02 командного слова = 1, бит 05 = 1.
Бит 06, пуск возможен/пуск не возможен
Если в параметре параметр 8-10 Профиль управления выбрано значение [1] Профиль PROFIdrive, то после подтверждения выключения, после активизации Выкл. 2 или Выкл. 3 и после включения напряжения сети бит 06 становится равным 1. Состояние Пуск невозможен сбрасывается, бит 00 контрольного слова становится равным 0, а биты 01, 02 и 10 становятся равными 1.
Бит 07, нет предупреждения/предупреждение:
Бит 07 = 0 означает отсутствие предупреждений. Бит 07 = 1 означает, что предупреждение появилось.
Бит 08, скорость ≠ задание/скорость = задание
Когда бит 08 = 0, текущая скорость вращения двигателя отклоняется от установленного значения задания скорости. Это может происходить, например, когда скорость изменяют во время пуска/останова путем ускорения/замедления. Когда бит 08 = 1, текущая скорость вращения двигателя соответствует установленному значению задания скорости.
Бит 09, местное управление/управление по шине
Бит 09 = 0 указывает на то, что преобразователь частоты остановлен нажатием кнопки останова [Stop] (Стоп) на LCP, либо на то, что в параметре
параметр 3-13 Место задания выбраны значения [0] Связанное Ручн/Авто или [2] Местное.
Когда бит 09 = 1, возможно управление преобразователем частоты через последовательный интерфейс.
Бит 10, частота вне диапазона/частота в диапазоне
Когда бит 10 = 0, выходная частота находится вне диапазона, установленного параметрами
параметр 4-52 Предупреждение: низкая скорость и параметр 4-53 Предупреждение: высокая скорость.
Бит 10 = 1 означает, что выходная частота находится в установленных пределах.
Bit 11, не работает/работает
Когда бит 11 = 0, двигатель не работает. Бит 11 = 1 означает, что на преобразователь частоты поступил пусковой сигнал или что выходная частота превышает 0 Гц.
Бит 12, привод в норме/остановлен, автозапуск
Бит 12 = 0 указывает на отсутствие временной перегрузки инвертора. Бит 12 = 1 означает, что инвертор остановлен вследствие перегрузки. Однако преобразователь частоты не не отключен и запустится заново по окончании перегрузки.
Бит 13, напряжение в норме/превышение напряжения
Бит 13 = 0 указывает на то, что напряжение преобразователя частоты находится в заданных пределах. Бит 13 = 1 указывает на то, что напряжение постоянного тока в звене постоянного тока преобразователя частоты слишком мало или слишком велико.
Бит 14, крутящий момент в норме/превышение крутящего момента
Бит 14 = 0 указывает на то, что значение крутящего момента двигателя ниже предела, выбранного в
параметр 4-16 Двиг. режим с огран. момента и параметр 4-17 Генераторн.режим с огранич.момента.
Бит 14 = 1 указывает на превышение предела, выбранного в параметр 4-16 Двиг. режим с огран.
момента или параметр 4-17 Генераторн.режим с огранич.момента
Бит 15, таймер в норме/превышение таймера
Бит 15 = 0 указывает на то, что показания таймеров тепловой защиты двигателя и тепловой защиты преобразователя частоты не превысили 100 %. Бит 15 = 1 указывает на превышение значения 100 % одним из таймеров.
3 3
MG16G250 Danfoss A/S © 08/2015 Все права защищены. 97
Интеграция системы
VLT® Refrigeration Drive FC 103
3.10 Контрольный список проектирования системы
В Таблица 3.48 приведен контрольный список для интеграции преобразователя частоты в систему управления двигателями. Список служит для напоминания об общих категориях и опциях, необходимых для указания требований к системе.
33
Категория Детали Примечания Модель FC Мощность
Вольты Ток Физические Размеры Масса Рабочие условия окружающей среды Температура Высота над уровнем моря Влажность Качество воздуха/пыль Требования к снижению
номинальных характеристик
Размер корпуса Вход Кабели
Тип Длина Предохранители Тип Мощность Номинальные характеристики
Дополнительное оборудование
Разъемы Контакты Фильтры
Выход Кабели
Тип Длина Предохранители Тип Мощность Номинальные характеристики
Дополнительное оборудование
Фильтры
Управление Монтажная схема
Тип Длина Соединения клемм Связь Протокол Подключение
98 Danfoss A/S © 08/2015 Все права защищены. MG16G250
