Kompressör Tork nedir ?
Vedat Uslu – DDS Technical Support
2 |
Classified as Business

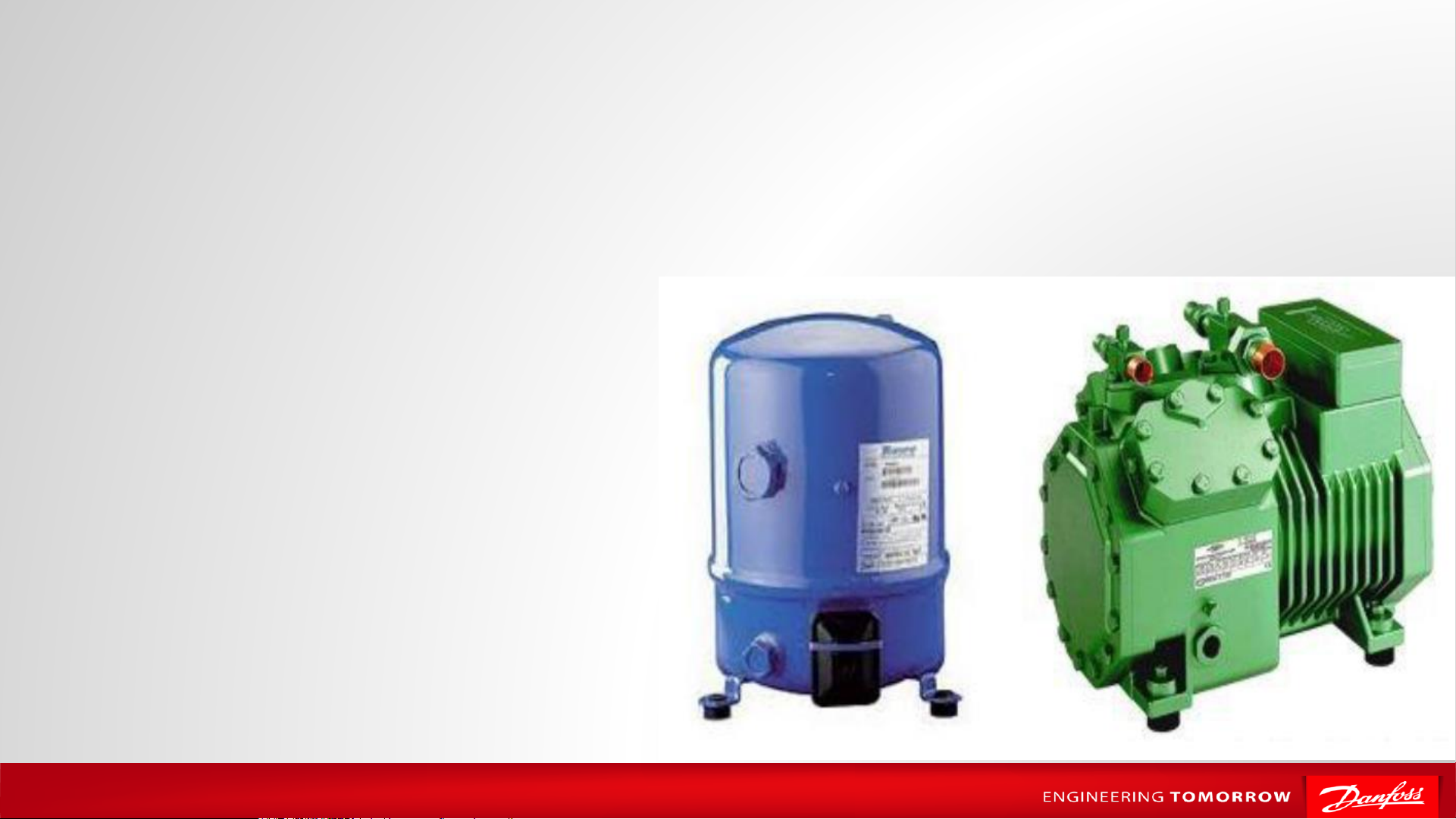

FC102 Kompressör Start nedir ?
Kompresör Start sürücünün
başlangıçta mümkün olduğunca fazla
akım vermesine izin verecektir. Bu
özellikle kompresörleri çalıştırırken
ihtiyaç duyulan bir taleptir.
Sürücüyü belirli Frekans ve zaman
içinde programlayarak, sürücünün
Alarm 13 (Akım Sınırı) veya Alarm 18
(Başlatma başarısız) olasılığını
azaltarak motorun performansını
arttıracaktır.
3 |
Classified as Business
FC102 Kompressör Start Amacı nedir ?
Kompresörlerde kullanılan sürücüler için “Başlangıç Aralığı”nın amacı,
sürücünün kompresörü olabildiğince kolay bir şekilde başlatmasını sağlamaktır, bu
da sürücüyü çok pahalıya mal olacak şekilde aşırı boyutlandırmaya ihtiyaç
duymadan.
“Başlatma Aralığı” sadece kompresör belli bir hıza erişene kadar aktiftir, bu
P.1-78'de programlanabilir.
4 |
Classified as Business
FC102 Kompressör Start Amacı nedir ?
Normalde bir kompresör, 2 hız limiti arasında, kompresör çalışma aralığı
olarak adlandırılan bir üst ve alt limit arasında çalıştırılır. Bu limitler normalde
kompresör üreticisi tarafından sağlanır ve sürücüde P3-02 Minimum Referans ve P3-
03 Maksimum Referans'ta programlanmalıdır.
Alt sınır, kompresör için yeterli yağlama sağlamak için programlanmalıdır.
Kompresör çok düşük hızda çalışırsa, yetersiz yağlama ile kompresöre zarar veren
bir durum ortaya çıkabilir. Maksimum sınır, kompresörün tasarlanan kapasitesinin
üzerinde çalışmasını önlemek için de programlanmalı ve bu da hasara neden olabilir.
Güvenlik nedeniyle P.4-19 Maksimum Çıkış Frekansı [55Hz] ayrıca bir
değeri örn. P.3-03 [50Hz]’in üzerinde veya kompresör üreticisine göre% 5-10
üzerinde seçilebilir.
5 |
Classified as Business
FC102 Kompressör Start nasıl programlanır ?
Aşağıdaki örnek FC-102 HVAC sürücüsü için bir örnektir.
• Kompressörün 10 sn içinde ataleti yenerek kalkmış olması talep edildi.
• 50Hz’e ise 30 sn içinde ulaşması talep edildi.
• Motor 50Hz,
• Maksimum çalışacak frekansı 50Hz olması talep edilmektedir.
50Hz 30sn
x 10sn
X=16,6 Hz
P1-79=15 Hz
P1-78=10 sn
P3-82=30 Hz
0
10
20
30
40
50
60
0 sn 10 sn P3-82 Nominal
Hız
3-41
Rampas ı
Duruş
COMPRESSOR TORQUE ÇALIŞMA
Hz
Hz
Hz
Hz
Hz
Hz
P1-79 en fazla 10 sn olarak set edilebilir.
P1-03=0 [CT]
6 |
Classified as Business
FC102 Kompressör Start istenilen süre içinde
çıkmaz ise Alarm verir mi ?
7 |
Classified as Business
FC102 Kompressör Start
Avantajları;
• Kompresörler için daha kolay devreye alma,
• Uygulamayı başlatırken alarm sayısını en aza indirin,
• Sürücülerde üst güce geçilmesi gereken durumları azaltın
