FBH
TWA-K
参数表
FBH 型分集水器
应用
FBH 型分集水器应用在地板采暖系统中，对系统
水流量进行控制。 地板采暖系统中的每个回路
都分别连接到分集水器上，这样可以实现各个房
间热量的单独控制。
FBH 系列分集水器支路数为 2~12 个回路。
FBH 型分集水器发货时已包含所有必要的部件，
包括：
▪
1 根内置有流量计的分水器，各回路可独立
关断。
▪
1 根内置有控制阀芯的集水器
▪
2 个球阀
▪
2 个带有固定螺钉的安装支架和分集水器
主管末端堵头
分集水器可与 TWA-K 热电驱动器配套使用，进
行有线或无线联接的电动控制，或采用自力式远
程设定型温控器进行控制。
供货内容
1. 分集水器主体，不锈钢材质
2. 排气阀
3. 集水器控制阀芯上的手轮 M30x1.5 mm
4. 1” 堵头
5. 欧洲标准 Euro cone 接口
6. 泄水阀
7. 安装支架
8. 流量计
9. 欧洲标准 Euro cone 接口
10. 流向标识
11. 1 套支架固定螺钉
12. 1” 球阀，2 个，含平面密封垫
系统布置
Danfoss Heating Solutions VDUDR341 © Danfoss 11/2012 1
参数表 FBH 型分集水器
订货
产品描述 型号/规格 订货编号
FBH 型分集水器 2+2，不锈钢 FBH-2F 088X0302
FBH 型分集水器 3+3，不锈钢 FBH-3F 088X0303
FBH 型分集水器 4+4，不锈钢 FBH-4F 088X0304
FBH 型分集水器 5+5，不锈钢 FBH-5F 088X0305
FBH 型分集水器 6+6，不锈钢 FBH-6F 088X0306
FBH 型分集水器 7+7，不锈钢 FBH-7F 088X0307
FBH 型分集水器 8+8，不锈钢 FBH-8F 088X0308
FBH 型分集水器 9+9，不锈钢 FBH-9F 088X0309
FBH 型分集水器 10+10，不锈钢 FBH-10F 088X0310
FBH 型分集水器 11+11，不锈钢 FBH-11F 088X0311
FBH 型分集水器 12+12，不锈钢 FBH-12F 088X0312
热电执行器 - 24 V - NC TWA-K 088H3140
热电执行器 - 230 V - NC TWA-K 088H3142
12x2 mm 013G4152
适用于符合 ISO 15875 标准的 PEX 管
道的连接件。
▪
最大工作压力： 6 bar
▪
测试压力： 10 bar
▪
最高水温： 95 °C
▪
G ¾” 内螺纹
实际运行最高水温不能超过管材制造商
要求的水温。
这些连接件同样适用于符合 ISO 15875
标准的 PERT 管。
13x2 mm 013G4153
14x2 mm 013G4154
15x2.5 mm 013G4155
16x 1.5 mm 013G4157
16x2 mm 013G4156
16x2.2 mm 013G4163
17x2 mm 013G4162
18x2 mm 013G4158
18x2.5 mm 013G4159
20x2 mm 013G4160
20x2.25 mm 013G4093
20x2.5 mm 013G4161
ALUPEX 管连接件
▪
最大工作压力： 6 bar
▪
测试压力： 10 bar
▪
最高水温： 95 °C
▪
G ¾” 内螺纹
实际运行最高水温不能超过管材制造商
要求的水温。
这些连接件同样适用于 PERT/ALU/PERT
管道。
钢管和铜管连接件
▪
最大工作压力： 6 bar
▪
测试压力： 10 bar
▪
最高水温： 120 °C
▪
G ¾” 内螺纹
2 VDUDR341 © Danfoss 11/2012 Danfoss Heating Solutions
12x2 mm 013G4182
14x2 mm 013G4184
15x2.5 mm 013G4185
16x2 mm 013G4186
16x2.25 mm 013G4187
18x2 mm 013G4188
20x2 mm 013G4190
20x2.25 mm 013G4093
20x2.5 mm 013G4191
10 mm 013G4120
12 mm 013G4122
14 mm 013G4124
15 mm 013G4125
16 mm 013G4126
18 mm 013G4128
Q (l/h) =
50 W/m2 x 25 m
2
5°C x 1.16
= 216 l/h
Q (l/h) =
50 W/m2 x 15 m
2
5°C x 1.16
= 129 l/h
10 20 30 40 50 70 100 200 300 400 500 700 1000
1
2
3
4
5
6
8
20
30
40
50
600,6
0,5
0,4
0,3
0,2
0,1
0,08
0,06
0,05
0,04
0,03
0,02
0,01
10
p
p
Q [l/h]
[kPa]
[bar]
0,1
0,2
0,3
0,4
0,5
0,6
0,8
1
2
3
4
5
6
p
[mWg]
75
80
100
8
10
0,8
1
2
2
½ ½
3
3
4
Max
½
4
参数表 FBH 型分集水器
流通能力/调试
分集水器内的阻力预调可影响地暖各回路内
的流量，这对于系统的水力平衡非常重要。
正确的水力平衡可确保在最小能耗的情况下获
得最佳舒适度，您可参照下面的例子轻松设置：
示例
房间 1 1 确定最长管路/最大房间 25 m²
2 所需温降 (ΔT) 5°C（典型值）
3 确定房间的热负荷 50 W/m²
4 转换系数 1.16
5 计算该房间的流量
房间 2 6 确定下一个房间的面积 15 m²
计算该房间的流量（假定该房间的 ΔT 和
7
热负荷与上述相同）
▪
带有 TWA-K 的 FBH 型分集水器
进行预设定时，首先要将集水器上带有 TWA-K
执行器的阀门全部打开。 然后，调节分水器上
各回路的流量计，以便获得计算得出的流量（参
看示例），具体步骤为：
先将分水器上最长回路的流量计完全打开。
然后，逐渐打开分水器次长回路的流量计，
一直调节到流量计上显示的流量为所需的
流量为止，依次类推。
▪
完成其它所有回路的调节后，返回至第一个
最长回路的流量计进行调节至所需的流量。
▪
先将分水器上所有回路的流量计全部关断。
▪
然后依次打开各回路的流量计，先从最长的
回路开始，接着是次长回路，依此类推。
▪
如果最后调试完后的流量小于所需的流量，
分集水器处的系统压降为： 最长回路管道的压
降 ΔP + 该回路的流量在分集水器产生的压降
ΔP。
则须更换更大一点的泵。
分集水器压降与流量关系曲线
（流量计从关到开的圈数）
Danfoss Heating Solutions VDUDR341 © Danfoss 11/2012 3
50
L1
6732
200
52

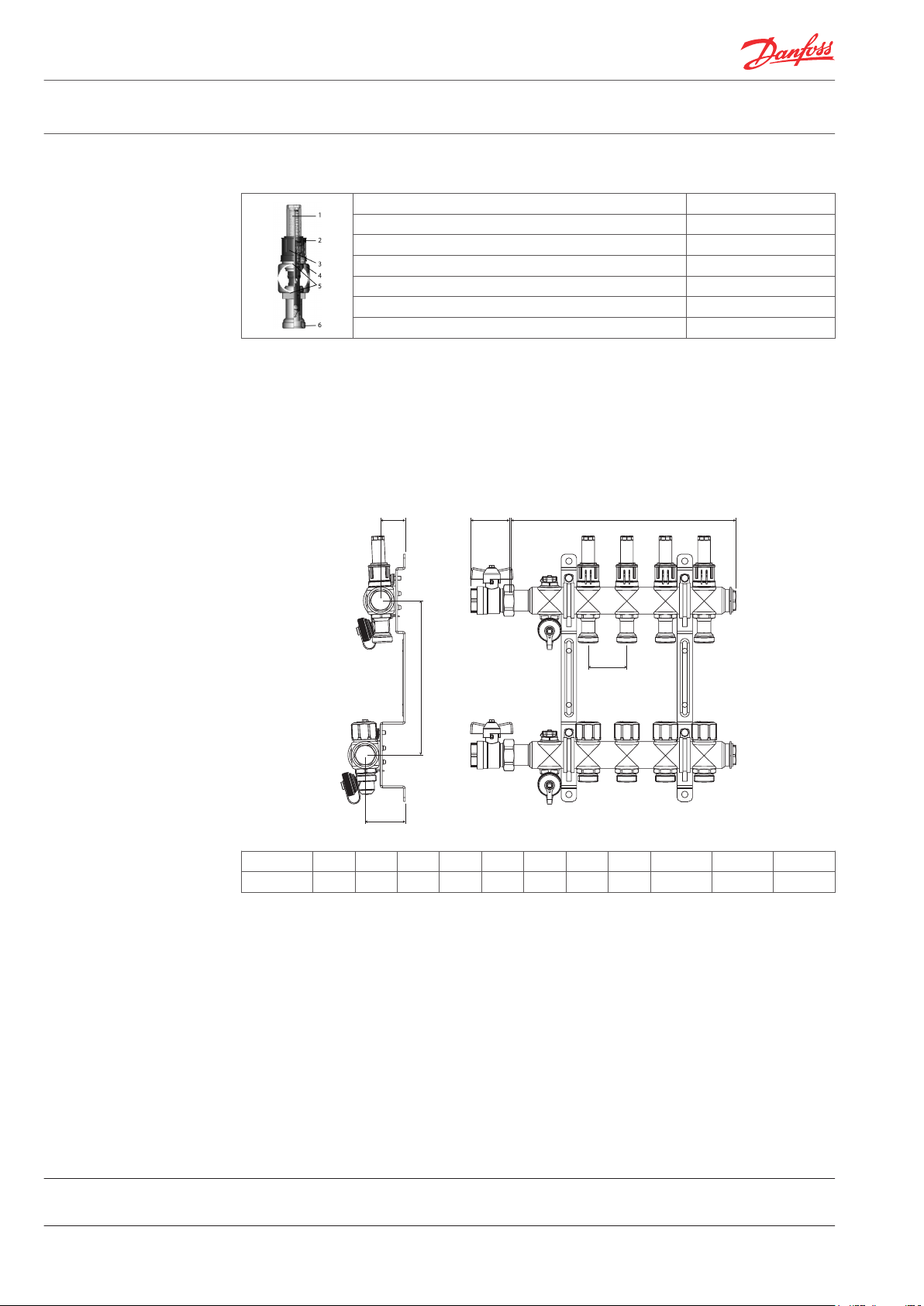

参数表 FBH 型分集水器
设计
运行工况
尺寸
带有流量计的分水器
描述 材质
1. 观察管 耐热塑料
2. 流量计螺母 塑料
3. 调节帽 塑料
4. 分水器主管 不锈钢
5. O 型圈 EPDM
6. 连接尾管 黄铜
最大压差（无噪音）： 0.6 bar
最大工作压力： 带有流量计的分集水器为 6 bar
最大测试压力： 带有流量计的分集水器为 10 bar
最高水温： 90 °C
型号 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (mm) 192 242 292 342 392 442 492 542 592 642 692
