Datenblatt
Magnetventile in Edelstahl
Typ EVRS 3-20 und EVRST 10-20
Magnetventile in Edelstahl
Typ EVRS 3-20 und EVRST 10-20
EVRS und EVRST sind Ventile in Edelstahl.
• EVRS 3 ist direkt gesteuert.
• EVRS 10, 15 und 20 sind servogesteuert.
• EVRST 10, 15 und 20 sind zwangsservogesteuert.
Die Ventile werden in Flüssigkeits-, Saug-,
Heißgas- und Ölrücklaufleitungen mit Ammoniak
oder fluorierten Kältemitteln verwendet.
EVRS 3 und EVRST sind so konstruiert, dass sie
bei einem Druckabfall von 0 bar offen gehalten
werden können.
EVRS/EVRST 10, 15 und 20 sind mit Handbetätigung versehen.
EVRS und EVRST werden im Partprogramm
geliefert, d.h. Ventilgehäuse und Spule sind
getrennt zu bestellen.
Vorteile • Ventilgehäuse und Anschlüsse in Edelstahl.
• Zul. Betriebsüberdruck 50 barg
• Geeignet für Umgebungen, wo hohe Anforderungen an die Hygiene gestellt werden.
• MOPD bis zu 38 bar mit 20 Watt a.c. Spulen
• Eine breite Palette von Spulen für Wechselund Gleichstrom.
Zulassungen Niederspannungsrichtlinie (LVD) 73/23/EC mit
Anhang EN 60730-2-8
Technische Daten Kältemittel
Geeignet für H-FCKW, HFKW, R717 (Ammoniak)
und R744 (CO2).
Medientemperatur
−40 → +105°C für 10 oder 12 Watt Spulen
Max. 130°C während der Abtauung
−40 → +80°C für 20 Watt Spulen
• Für Medientemperaturen bis zu 105°C
• EVRS und EVRST 10, EVRST 15 und EVRST 20
mit manueller Handbetätigung.
• Klassifikation: DNV, CRN, BV, EAC etc.
Für eine aktuelle Übersicht der Zulassungen
der Produkte wenden Sie sich bitte an den
lokalen Danfoss-Vertrieb.
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 1
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Technische Daten
(Fortsetzung)
Umgebungstemperatur, Schutzart für Spulen siehe “Spulen für Magnetventile”,
Literaturnummer AI237186440089
Typ
Öffnungsdifferenzdruck
∆p bar
Max. (MOPD) Flüssigkeit 1)
kv Wert 2)
10 W a.c. 12 W a.c. 20 W a.c. 20 W d.c.
m3/h
Zul.
Betriebsüberdruck
PsMin.
EVRS 3 0.0 21 25 38 14 0.23
EVRS 10 0.05 21 25 38 18 1.5
EVRST 10 0.0 14 21 38 16 1.5
EVRS 15 0.05 21 25 38 18 2.7
50 barg
EVRST 15 0.0 14 21 38 18 2.7
EVRS 20 0.05 21 25 38 13 4.5
EVRST 20 0.0 14 21 38 13 4.5
1
) Für gasförmige Medien ist MOPD um ca. 1 bar größer.
2
) Der kv-Wert ist der Wasserdurchfluß in m3/h bei einem Druckabfall im Ventil von 1 bar, ρ = 1000 kg/m3.
Nennleistung1)
kW
Typ
Flüssigkeit Saugdampf Heißgas
R717 R22 R134a R404A R410A R717 R22 R134a R404A R410A R717 R22 R134a R404A R410A
EVRS 3 21.8 4.6 4.3 3.2 4.5 6.5 2.1 1.7 1.7 2.3
EVRS/EVRST 10 142.0 30.2 27.8 21.1 29.7 9.0 3.4 2.5 3.1 4.3 42.6 13.9 11.0 11.3 14.9
EVRS/EVRST 15 256.0 54.4 50.1 38.0 53.5 16.1 6.2 4.4 5.5 7.7 76.7 24.9 19.8 20.3 26.7
EVRS/EVRST 20 426.0 90.6 83.5 63.3 89.1 26.9 10.3 7.3 9.2 12.0 128.0 41.5 32.9 33.9
1
) Die Flüssigkeits- und Saugdampfleistung basiert auf Verdampfungstemperatur t0 = −10 °C, Flüssigkeitstemperatur vor dem Ventil tl = +25 °C, und Druckabfall im Ventil
∆p = 0.15 bar.
Die Heißgas-Nennleistung basiert auf Verflüssigungstemperatur tc = +40 °C, Druckabfall im Ventil ∆p = 0.8 bar, Heißgastemperatur th = +60 °C und Unterkühlung der
Kältemittelflüssigkeit ∆t
sub
= 4 K.
44.5
Bestellung
Typ
R 744 Nennleistung kW
Flüssigkeit Saugdampf
2)
EVRS 3 6.65 EVRS/ EVRST 10 43.3 6.9
EVRS/ EVRST 15 78.0 12.4
EVRS/ EVRST 20 130.0 20.7
2
) Die Flüssigkeits- und Saugdampfleistung basiert auf Verdampfungstemperatur t
tl = − 8 °C und Druckabfall im Ventil ∆p = 0.15 bar.
Unter anderen Bedingungen bitte Bezug auf DIR-Calc nehmen, oder wenden Sie sich an Danfoss.
= −40 °C, Flüssigkeitstemperatur vor dem Ventil
0
Separate Ventilgehäuse
Typ
EVRS 3 50
EVRS 3 50 G 1/
EVRS 10 50
EVRST 10 50
EVRS 15 50
EVRST 15 50
EVRS 20 50 1 032F5437
EVRST 20 50 1 032F5438
Max. Betriebs-
überdruck Ps
barg
Anschluss Bestell-Nr.
Weld
in.
3
/
1
/
1
/
3
/
3
/
8
2
2
4
4
Rohrgewinde
ISO 228/1
4
Handbetätigung
032F3082
032F3083
032F3084
032F3085
Mit
Spulen Siehe "Spulen für Magnetventile"., Literaturnr. AI237186440089
Ohne
Handbetätigung
032F3080
032F3081
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 2
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Leistung
Flüssigkeitsleistung Qo kW
Die Leistungswerte beziehen
sich auf Flüssigkeitstemperatur
tv = +25 °C vor dem Ventil,
Verdampfungstemperatur to = −10 °C
und Überhitzung 0 K.
Typ
0.1 0.2 0.3 0.4 0.5
Flüssigkeitsleistung Qo kW bei Druckabfall im Ventil ∆p bar
R717 (NH3)
EVRS 3 17.8 25.1 30.8 35.6 39.8
EVRS/EVRST 10 116.0 164.0 201.0 232.0 259.0
EVRS/EVRST 15 209.0 295.0 362.0 418.0 467.0
EVRS/EVRST 20 348.0 492.0 603.0 696.0 778.0
EVRS 3 3.8 5.3 6.6 7.6 8.5
EVRS/EVRST 10 24.7 34.9 42.7 49.3 55.1
EVRS/EVRST 15 44.4 62.8 76.9 88.8 99.2
EVRS/EVRST 20 73.9 105.0 128.0 148.0 165.0
R134a
EVRS 3 3.5 4.9 6.0 7.0 7.8
EVRS/EVRST 10 22.7 32.2 39.4 45.5 50.8
EVRS/EVRST 15 40.9 57.9 70.9 81.8 91.5
EVRS/EVRST 20 68.2 96.5 118.0 136.0 153.0
R404A
EVRS 3 2.6 3.7 4.6 5.3 5.9
EVRS/EVRST 10 17.2 24.3 29.8 34.4 38.5
EVRS/EVRST 15 31.0 43.8 53.7 62.0 69.3
EVRS/EVRST 20 51.7 73.0 89.5 103.0 116.0
R22
Korrekturfaktoren
R410A
EVRS 3 3.7 5.3 6.4 7.5 8.3
EVRS/EVRST 10 24.3 34.4 42.0 48.6 54.3
EVRS/EVRST 15 43.7 61.8 75.6 87.5 97.7
EVRS/EVRST 20 72.9 103.0 126.0 146.0 163.0
Bei der Dimensionierung ist die Anlagenleistung mit einem Korrekturfaktor in Abhängigkeit von der
Flüssigkeitstemperatur tv vor dem Ventil/Verdampfer zu multiplizieren. Die korrigierte Leistung ist danach in
der Tabelle aufzusuchen.
tv°C −10 0 +10 +20 +25 +30 +40 +50
R717 (NH3) 0.84 0.88 0.92 0.97 1.0 1.03 1.09 1.16
R22, R134a 0.76 0.81 0.88 0.96 1.0 1.05 1.16 1.31
R404A 0.70 0.76 0.84 0.94 1.0 1.07 1.24 1.47
R410A 0.73 0.79 0.86 0.95 1.0 1.06 1.23 1.47
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 3
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Heißgasleistung Qh kW
(Fortsetzung)
Heißgasleistung Qh kW
Typ
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
Druckabfall im
Ventil ∆p bar
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
Saugdampfleistung Qo kW bei Verflüssigungstemperatur to °C
–40 –30 –20 –10 0 +10
R717 (NH3)
3.4
4.0
4.5
6.1
7.2
8.0
10.2
12.1
13.4
1.4
1.6
1.8
2.5
2.9
3.3
4.1
4.9
5.5
4.5
5.4
6.1
8.1
9.7
11.0
13.5
16.1
18.3
1.8
2.1
2.4
3.2
3.8
4.3
5.3
6.4
7.2
5.9
7.0
7.9
10.7
12.5
14.2
17.8
20.9
23.7
2.3
2.7
3.1
4.1
4.8
5.5
6.8
8.1
9.2
7.3
9.0
10.0
13.2
16.1
18.0
21.9
26.9
29.9
2.8
3.4
3.8
5.0
6.2
6.8
8.4
10.3
11.4
8.9
10.9
12.6
16.0
19.6
22.6
26.6
32.6
37.7
3.4
4.1
4.8
6.1
7.4
8.6
10.1
12.3
14.3
10.6
13.0
15.0
19.1
23.4
27.0
31.9
39.0
45.1
4.0
4.9
5.6
7.2
8.8
10.2
12.0
14.7
16.9
R134a
0.87
0.99
1.1
1.6
1.8
2.0
2.6
3.0
3.3
1.2
1.4
1.6
2.1
2.5
2.8
3.6
4.2
4.7
1.6
1.9
2.1
2.8
3.4
3.8
4.7
5.6
6.4
2.1
2.4
2.8
3.8
4.4
5.0
6.3
7.3
8.3
2.6
3.2
3.5
4.7
5.7
6.3
7.8
9.5
10.5
3.2
3.9
4.5
5.7
7.0
8.1
9.6
11.7
13.5
R22
Die Leistungswerte beziehen sich
auf Flüssigkeitstemperatur
tv = +25 °C vor dem Verdampfer.
Die Tabellenwerte beziehen sich
auf die Verdampferleistung und
sind als Funktion der Verdampfungstemperatur to und des Druckabfalls ∆p im Magnetventil aufgestellt.
Die Leistungen basieren auf
trockenem Sattdampf vor dem
Ventil.
Bei Betriebsbedingungen mit
überhitztem Dampf vor dem Ventil
vermindern sich die Leistungen
um 4 % je 10 K Überhitzung.
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
0.1
0.15
0.2
1.2
1.4
1.6
2.1
2.5
2.8
3.5
4.1
4.6
1.9
2.2
2.6
3.3
4.0
4.7
5.6
6.7
7.8
1.5
1.8
2.1
2.7
3.3
3.7
4.6
5.5
6.2
2.3
2.9
3.3
4.2
5.1
5.9
7.0
8.6
9.9
2.0
2.4
2.7
3.6
4.3
4.9
6.0
7.1
8.1
2.9
3.5
4.0
5.2
6.3
7.3
8.6
10.5
12.2
2.5
3.1
3.4
4.5
5.5
6.1
7.5
9.2
10.2
10.5
12.9
14.9
Korrekturfaktoren
Bei der Dimensionierung ist die Verdampferleistung mit einem Korrekturfaktor in Abhängigkeit
von der Flüssigkeitstemperatur tv vor dem
tv°C −10 0 +10 +20 +25 +30 +40 +50
R717 (NH3) 0.84 0.88 0.92 0.97 1.0 1.03 1.09 1.16
R22, R134a 0.76 0.81 0.88 0.96 1.0 1.05 1.16 1.31
R404A 0.70 0.76 0.84 0.94 1.0 1.07 1.24 1.47
R410A 0.76 0.80 0.89 0.96 1.0 1.05 1.18 1.37
Expansionsventil zu multiplizieren.
Die korrigierte Leistung ist danach in der Tabelle
aufzusuchen.
3.5
4.3
5.0
6.3
7.7
8.9
3.1
3.8
4.3
5.5
6.8
7.8
9.2
11.3
13.0
4.2
5.1
5.9
7.6
9.2
10.7
12.6
15.4
17.8
R404A
3.7
4.6
5.3
6.6
8.2
9.5
11.1
13.6
15.8
R410A
5.0
6.1
7.0
9.0
11.0
12.7
15.0
18.4
21.2
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 4
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Leistung
(Fortsetzung)
Heißgasleistung Qh kW
Typ
EVRS 3
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
Druckabfall
im Ventil
∆p bar
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
Heißgasleistung Qh kW
Verdampfungstemp. to = −10°C. Heißgastemp. th = tk + 25°C. Unterkühlung ∆tu = 4 K
Verflüssigungstemperatur tk °C
+20 +30 +40 +50 +60
R717 (NH3)
1.8
2.6
3.8
5.1
7.4
12.0
17.1
24.5
34.0
48.5
21.7
30.8
44.1
61.2
87.4
36.1
51.4
73.5
102.0
146.0
2.1
2.9
4.2
6.0
8.3
3.4
19.0
27.1
39.0
53.8
24.1
34.2
48.8
70.3
96.9
40.1
57.0
81.3
117.0
161.0
2.3
3.2
4.6
6.5
9.1
14.7
20.9
29.7
42.6
59.1
26.4
37.5
53.5
76.7
106.0
44.0
62.6
89.1
128.0
177.0
2.5
3.5
4.9
7.1
9.9
16.0
22.7
32.2
46.1
64.3
28.8
40.8
58.0
83.0
116.0
48.0
68.0
96.7
138.0
193.0
2.6
3.7
5.3
7.6
10.9
17.2
24.4
34.7
49.5
1.3
31.0
44.0
62.4
89.1
128.0
51.7
73.2
104.0
148.0
214.0
Bei einer Änderung der Heißgastemperatur um +/−10 K ändert sich
die Ventilleistung um ca. −/+2 %.
Bei einer Änderung der Verdampfungstemperatur to ändert sich
die Ventilleistung wie dies in der
Tabelle mit den Korrekturfaktoren
angegeben ist.
EVRS 3
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.68
0.97
1.4
1.9
2.7
4.4
6.3
9.0
12.4
17.5
8.0
11.4
16.3
22.3
31.5
13.3
19.0
27.1
37.1
52.5
0.72
1.0
1.5
2.0
2.9
4.7
6.7
9.6
13.2
18.6
8.5
12.1
17.2
23.1
33.5
14.1
20.1
28.7
38.4
55.9
Korrekturfaktoren
Bei der Dimensionierung ist der Tabellenwert mit
einem Korrekturfaktor in Abhängigkeit von der
Verdampfungstemperatur to zu multiplizieren.
to°C −40 −30 −20 −10 0 +10
R717 (NH3) 0.89 0.91 0.96 1.0 1.06 1.10
R22 0.90 0.94 0.97 1.0 1.03 1.05
0.76
1.1
1.5
2.1
3.0
4.9
7.0
10.0
13.9
19.6
8.9
12.6
18.0
24.9
35.2
14.8
21.0
30.0
44.5
58.6
0.78
1.1
1.6
2.3
3.1
5.1
7.2
10.3
14.7
20.2
9.2
13.0
18.5
26.5
36.4
15.3
21.7
30.9
44.2
60.6
R22
0.79
1.1
1.6
2.3
3.2
5.2
7.3
10.4
14.9
20.5
9.3
13.2
18.7
26.8
36.9
15.5
22.0
31.2
44.6
61.5
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 5
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Leistung
(Fortsetzung)
Heißgasleistung Qh kW
Druckabfall
Typ
EVRS 3
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
im Ventil
∆p bar
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
Heißgasleistung Qh kW
Verdampfungstemp. to = −10°C. Heißgastemp. th = tk + 25°C. Unterkühlung ∆tu = 4 K
Verflüssigungstemperatur tk °C
+20 +30 +40 +50 +60
R134a
0.54
0.77
1.1
1.5
2.2
3.5
5.0
7.0
9.9
14.3
6.4
9.1
12.6
17.9
25.7
10.6
15.1
21.0
29.8
42.8
0.57
0.82
1.2
1.6
2.3
3.7
5.3
7.7
10.5
15.1
6.7
9.6
13.8
19.0
27.2
11.2
16.0
22.9
31.6
45.3
0.6
0.85
1.2
1.7
2.4
3.9
5.5
7.9
11.0
15.7
7.0
10.0
14.2
19.8
28.2
11.7
16.6
23.7
33.0
47.1
0.61
0.86
1.2
1.8
2.5
4.0
5.6
8.0
11.6
16.0
7.1
10.1
14.4
20.8
28.8
11.8
16.8
24.0
34.7
47.9
0.6
0.85
1.2
1.8
2.4
3.9
5.6
7.9
11.4
15.9
7.1
10.0
14.3
20.5
28.6
11.8
16.7
23.8
34.2
47.6
Bei einer Änderung der Heißgastemperatur um +/−10 K ändert sich
die Ventilleistung um ca. −/+2 %.
Bei einer Änderung der Verdampfungstemperatur to ändert sich
die Ventilleistung wie dies in der
Tabelle mit den Korrekturfaktoren
angegeben ist.
EVRS 3
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.62
0.87
1.2
1.7
2.4
4.0
5.7
8.1
11.1
15.7
7.3
10.2
14.6
20.1
28.3
12.1
17.1
24.4
33.4
47.1
0.63
0.89
1.3
1.7
2.5
4.1
5.8
8.2
11.4
16.0
7.4
10.4
14.8
20.4
28.8
12.3
17.3
24.7
34.0
48.0
Korrekturfaktoren
Bei der Dimensionierung ist der Tabellenwert mit
einem Korrekturfaktor in Abhängigkeit von der
Verdampfungstemperatur to zu multiplizieren.
to°C −40 −30 −20 −10 0 +10
R404A 0.86 0.88 0.93 1.0 1.03 1.07
R134a 0.88 0.92 0.98 1.0 1.04 1.08
0.62
0.88
1.3
1.7
2.4
4.0
5.7
8.2
11.3
15.8
7.3
10.3
14.7
20.3
28.4
12.1
17.2
24.5
33.9
47.4
0.59
0.83
1.2
1.7
2.3
3.8
5.5
7.8
11.1
15.2
6.9
9.8
14.0
20.0
27.4
11.5
16.3
23.3
33.3
45.6
R404A
0.54
0.76
1.1
1.5
2.1
3.5
5.0
7.0
10.1
13.9
6.3
8.9
12.7
18.1
25.0
10.5
14.9
21.1
30.2
41.6
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 6
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Leistung
(Fortsetzung)
Bei einer Änderung der Heißgastemperatur um +/−10 K ändert sich
die Ventilleistung um ca. −/+2 %.
Bei einer Änderung der Verdampfungstemperatur to ändert sich
die Ventilleistung wie dies in der
Tabelle mit den Korrekturfaktoren
angegeben ist.
Heißgasleistung Qh kW
Druckabfall
Typ
EVRS 3
EVRS/EVRST 10
EVRS/EVRST 15
EVRS/EVRST 20
im Ventil
∆p bar
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
0.1
0.2
0.4
0.8
1.6
Heißgasleistung Qh kW
Verdampfungstemp. to = −10°C. Heißgastemp. th = tk + 25°C. Unterkühlung ∆tu = 4 K
Verflüssigungstemperatur tk °C
+20 +30 +40 +50 +60
R410A
0.8
1.1
1.6
2.2
3.1
5.1
7.2
10.2
14.4
20.3
9.2
13.0
18.4
25.9
36.6
15.3
21.6
30.6
43.2
61.0
0.8
1.1
1.6
2.7
3.2
5.2
7.4
10.4
14.8
20.8
9.4
13.3
18.8
26.6
37.5
15.7
22.1
31.3
44.3
62.6
0.8
1.1
1.6
2.2
3.2
5.3
7.4
10.5
14.9
21.0
9.4
13.3
18.9
26.7
37.8
15.8
22.2
31.5
44.6
63.0
0.8
1.1
1.6
2.2
3.2
5.2
7.3
10.3
14.5
20.5
9.3
13.1
18.5
26.1
36.9
15.5
21.8
30.8
43.5
61.6
0.7
1.0
1.5
2.1
2.9
4.8
6.8
9.6
13.7
19.1
8.6
12.2
17.2
24.6
34.5
14.4
20.3
28.7
41.0
57.4
Korrekturfaktoren
Bei der Dimensionierung ist der Tabellenwert mit
einem Korrekturfaktor in Abhängigkeit von der
Verdampfungstemperatur to zu multiplizieren.
to°C −40 −30 −20 −10 0 +10
R410A 0.92 0.95 0.98 1.0 1.02 1.03
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 7
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Leistung
(Fortsetzung)
Heißgasleistung Gh kg/s
Heißgas-
Typ
EVRS 3
EVRS/
EVRST 10
EVRS/
EVRST 15
EVRS/
EVRST 20
EVRS 3
EVRS/
EVRST 10
EVRS/
EVRST 15
EVRS/
EVRST 20
temperatur
th °C
90
90
Verflüssigungs-
temperatur
tk °C
25
35
45
25
35
45
25
35
45
25
35
45
25
35
45
25
35
45
25
35
45
25
35
45
Heißgasleistung Gh kg/s bei Druckabfall im Ventil ∆p bar
0.5 1 2 3 4 5 6 7 8
R717 (NH3)
0.003
0.005
0.006
0.007
0.007
0.007
0.007
0.004
0.005
0.022
0.026
0.030
0.040
0.046
0.053
0.066
0.077
0.089
0.008
0.009
0.010
0.051
0.058
0.066
0.091
0.105
0.119
0.152
0.174
0.193
0.005
0.006
0.03
0.036
0.041
0.054
0.064
0.074
0.090
0.107
0.124
0.011
0.012
0.014
0.069
0.08
0.092
0.125
0.144
0.165
0.208
0.241
0.275
0.007
0.009
0.04
0.048
0.056
0.072
0.086
0.101
0.120
0.144
0.169
0.014
0.017
0.019
0.092
0.108
0.125
0.165
0.194
0.224
0.275
0.323
0.374
0.009
0.01
0.045
0.056
0.066
0.081
0.100
0.120
0.120
0.167
0.199
0.016
0.019
0.022
0.104
0.125
0.146
0.187
0.225
0.263
0.311
0.375
0.439
0.009
0.011
0.048
0.061
0.074
0.086
0.109
0.133
0.144
0.182
0.211
0.017
0.021
0.025
0.109
0.136
0.162
0.197
0.244
0.291
0.328
0.407
0.485
0.01
0.012
0.048
0.064
0.079
0.087
0.115
0.142
0.145
0.191
0.237
0.017
0.022
0.026
0.111
0.142
0.172
0.199
0.256
0.31
0.332
0.425
0.516
0.01
0.013
0.048
0.065
0.083
0.087
0.117
0.149
0.145
0.195
0.248
0.017
0.022
0.027
0.111
0.144
0.179
0.199
0.258
0.322
0.332
0.431
0.537
0.007
0.01
0.013
0.048
0.065
0.085
0.087
0.117
0.153
0.145
0.195
0.255
0.017
0.022
0.028
0.111
0.144
0.183
0.199
0.258
0.329
0.332
0.431
0.548
0.007
0.01
0.013
0.048
0.065
0.086
0.087
0.117
0.155
0.145
0.195
0.258
R22
0.017
0.022
0.028
0.111
0.144
0.183
0.199
0.258
0.330
0.332
0.431
0.550
Bei einer Änderung der Heißgastemperatur um +/−10 K ändert sich
die Ventilleistung um ca. −/+2 %.
EVRS 3
EVRS/
EVRST 10
EVRS/
EVRST 15
EVRS/
EVRST 20
EVRS 3
EVRS/
EVRST 10
EVRS/
EVRST 15
EVRS/
EVRST 20
EVRS 3
EVRS/
EVRST 10
EVRS/
EVRST 15
EVRS/
EVRST 20
R134a
25
35
45
25
35
60
45
25
35
45
25
35
45
0.007
0.009
0.01
0.048
0.055
0.06
0.081
0.094
0.108
0.134
0.157
0.181
0.009
0.011
0.012
0.06
0.071
0.084
0.108
0.129
0.151
0.180
0.215
0.252
0.011
0.014
0.018
0.074
0.092
0.111
0.134
0.166
0.2
0.223
0.276
0.333
0.012
0.016
0.02
0.077
0.103
0.127
0.14
0.192
0.228
0.233
0.307
0.381
0.012
0.016
0.016
0.021
0.077
0.104
0.134
0.14
0.187
0.241
0.233
0.312
0.403
0.016
0.021
0.021 0.021 0.021
0.104
0.135 0.135 0.135 0.135
0.187
0.187
0.244
0.244 0.244 0.244
0.312
0.312
0.407
0.407 0.407 0.407
R404A
25
35
45
25
35
60
45
25
35
45
25
35
45
0.01
0.011
0.012
0.063
0.072
0.081
0.113
0.129
0.146
0.189
0.215
0.243
0.013
0.015
0.017
0.087
0.1
0.112
0.157
0.18
0.202
0.262
0.300
0.337
0.018
0.02
0.023
0.116
0.134
0.153
0.21
0.242
0.275
0.350
0.404
0.459
0.021
0.024
0.028
0.134
0.158
0.182
0.242
0.285
0.327
0.403
0.474
0.545
0.022
0.027
0.032
0.145
0.174
0.203
0.26
0.313
0.365
0.433
0.521
0.609
0.023
0.028
0.034
0.148
0.184
0.228
0.267
0.332
0.393
0.445
0.552
0.656
0.023
0.029
0.035
0.149
0.19
0.228
0.269
0.341
0.411
0.449
0.569
0.684
0.023
0.029
0.036
0.149
0.19
0.237
0.269
0.342
0.424
0.449
0.570
0.707
0.023
0.03
0.037
0.149
0.192
0.239
0.269
0.346
0.431
0.449
0.576
0.719
R410A
25
35
45
25
35
90
45
25
35
45
25
35
45
0.009
0.010
0.012
0.059
0.067
0.076
0.106
0.120
0.137
0.177
0.200
0.228
0.013
0.014
0.016
0.083
0.094
0.108
0.150
0.170
0.194
0.149
0.283
0.323
0.018
0.020
0.023
0.117
0.133
0.152
0.211
0.240
0.274
0.352
0.400
0.456
0.022
0.025
0.029
0.144
0.163
0.186
0.259
0.294
0.335
0.431
0.490
0.558
0.025
0.029
0.033
0.166
0.189
0.215
0.300
0.340
0.387
0.498
0.566
0.645
0.028
0.032
0.037
0.185
0.211
0.241
0.334
0.380
0.433
0.556
0.633
0.722
0.031
0.035
0.040
0.201
0.231
0.263
0.361
0.416
0.474
0.602
0.693
0.790
0.031
0.038
0.044
0.201
0.249
0.285
0.361
0.449
0.513
0.602
0.748
0.854
0.031
0.038
0.047
0.201
0.249
0.304
0.361
0.449
0.548
0.602
0.748
0.913
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 8
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20

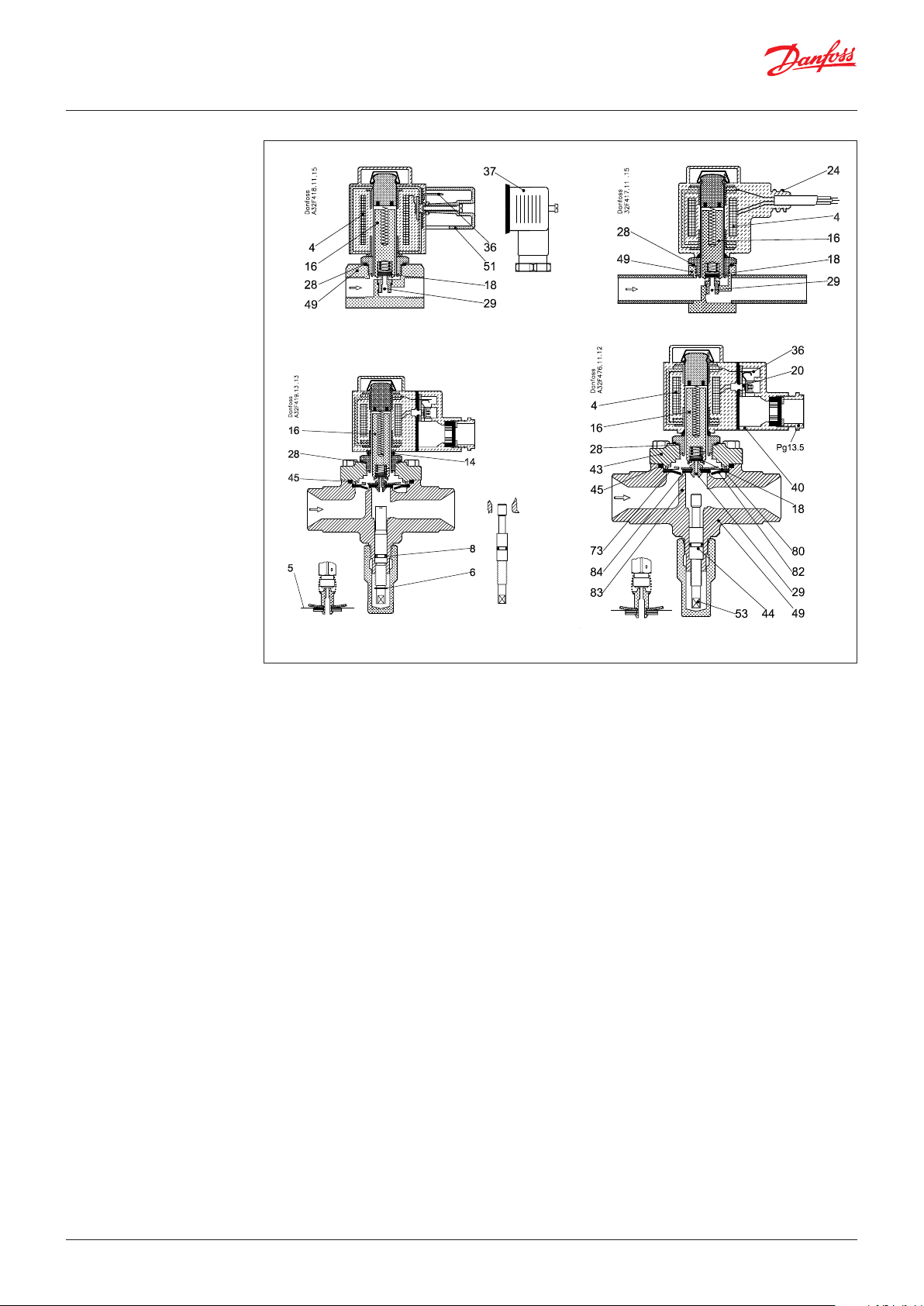

Ausführung
Funktion
4. Spule
16. Anker
18. Ventilteller / Pilotventilteller
20. Erdungsschraube
24. Anschluss für
flexiblen Stahlschlauch
28. Dichtung
29. Pilotdüse
36. DIN-Steckzunge
40. Klemmendose
43. Ventildeckel
44. O-Ring
45. Dichtung für Ventildeckel
49. Ventilgehäuse
51. Schutzkappe
53. Spindel für Handbetätigung
73. Ausgleichsbohrung
80. Membrane
82. Stützscheibe
83. Ventilsitz
84. Hauptventilteller
EVRS 3, Rohrgewinde
EVRS / EVRST 10 und 15
Die Magnetventile sind nach drei verschiedenen
Konstruktionsprinzipien aufgebaut:
1. Direktsteuerung
2. Servosteuerung
3. Zwangsservosteuerung
1. Direktsteuerung
EVRS 3 ist ein direkt gesteuertes Magnetventil. Das
Ventil öffnet direkt den vollen Durchfluss, wenn
sich der Anker (16) in das magnetische Feld der
Spule hinaufbewegt. Daraus ergibt sich, dass dieses
Magnetventil mit einem min. Differenzdruck von
0 bar arbeitet.
Der aus Teflon hergestellte Ventilteller (18) ist
direkt mit dem Anker (16) zusammengebaut.
Der Eintrittsdruck beeinflusst den Anker und somit
den Ventilteller von oben. Das bedeutet, dass sowohl
der Eintrittsdruck, der Federdruck und das Gewicht
des Ankers zum Schließen des Ventils beitragen,
wenn die Spule stromlos ist.
EVRS 3,Schweiß
EVRST EVRS
EVRS / EVRST 20
Sobald die Spule erregt wird, wird der Anker in das
magnetische Feld hinaufgezogen und öffnet dabei
die Pilotdüse. Dadurch erfolgt über der Membrane
eine Druckentlastung indem zwischen dem Raum
über der Membrane und dem Ventilaustritt eine
Verbindung hergestellt wird.
Der Differenzdruck zwischen der Ein- und Austrittsseite drückt danach die Membrane von der
Hauptdüse weg, sodass das Ventil für einen vollen
Durchfluss geöffnet wird.
Ein gewisser Mindestdifferenzdruck ist auch für das
Öffnen und das Offenhalten des Ventils erforderlich.
Für EVRS 10, 15 und 20 beträgt dieser Differenzdruck
0,05 bar.
Sobald der Strom unterbrochen wird, schließt die
Pilotdüse. Der über der Membrane herrschende
Druck wird jetzt durch die Ausgleichsbohrungen (73)
in der Membrane bis zum Wert des Eintrittsdruckes
ansteigen, sodass dadurch die Membrane die
Hauptdüse schließt.
© Danfoss | DCS (MWA) | 2018.10
2. Servosteuerung
EVRS 10, 15 und 20 sind durch eine “schwebende”
Membrane (80) servogesteuert.
Die aus nichtrostendem Stahl gefertigte Pilotdüse
(29) ist in der Mitte der Membrane angeordnet. Der
Pilotventilteller (18) aus Teflon ist mit dem Anker
(16) direkt zusammengebaut.
Bei stromloser Spule sind die Haupt- und die
Pilotdüse geschlossen.
Pilotdüse und Hauptdüse werden durch das
Ankergewicht den Ankerfederdruck sowie
durch den Differenzdruck zwischen der Ein- und
Austrittsseite geschlossen gehalten.
3. Zwangsservosteuerung
EVRST 10, 15 und 20 sind zwangsservogesteuerte
Magnetventile.
Die Zwangsservosteuerung unterscheidet sich
von der Servosteuerung dadurch, dass Anker und
Membrane mit einer Feder verbunden sind.
Damit trägt der Anker der zwangsservogesteuerten Ventile zum Anheben und Emporhalten der
Membrane (80) bei, sodass der Druckabfall im
geöffneten Ventil möglichst gering wird.
Diese Ventiltypen erfordern deshalb keinen
Differenzdruck zum Offenhalten.
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 9
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Werkstoffspezifikation
EVRS 3, Rohrgewinde
EVRS/ EVRST 10 und 15
Magnetventile Standard
Nr. Beschreibung Typ Werkstoffe Analyse Mat.Nr. W.Nr. DIN EN
1 Ventilgehäuse
2 Schweißrohr EVRS 3 Edelstahl X2 CrNiMo 17-12-2 1.4404 17455
3 Deckel EVRS ( T) 10(15/20 Edelstahl X6 CrNi 18-9 1.4308 17455
4 Ankerrohr EVRS(T ) 3/10/15/20 Edelstahl X2 CrNi 19-11 1.4306 10088
5 Ankerrohrmutter EVRS(T) 3/10/15/20 Edelstahl X8 CrNi 19-11 1.4305 10088
6 Dichtung EVRS( T) 3/10/15/20 Gummi Cr
7 Dichtung Ankerrohr EVRS(T) 10/15/20 Al Dichtung Al 99.5 3.0255 10210
8 Schrauben EVRS( T) 10/15/20 Edelstahl A2-70 3506
9 Spindel für man. Betrieb EVRS(T) 10/15/20 Edelstahl X8 CrNiS 18-9 1.4305 10088
10 Dichtung EVRS(T ) 10/15/20 Gummi Cr
EVRS 3 Edelstahl X8 CrNiS 18-9 1.4305 10088
EVRS (T ) 10/15/20 Edelstahl X6 CrNi 18-9 1.4308 17455
EVRS 3, Schweiß
EVRS/ EVRST 20
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 10
Datenblatt | Magnetventile in Edelstahl, Typ EVRS 3-20 und EVRST 10-20
Maßbilder und Gewichte
Spule mit Kabel
EVRS 3, Rohrgewinde
EVRS / EVRST 10 und 15
Spule mit Klemmendose
EVRS 3, Schweiß
Spule mit DIN-Stecker
EVRS / EVRST 20
Spule mit Klemmendose
Gewicht der Spule
10 W: ca. 0,3 kg
12 und 20 W: ca. 0,5 kg
© Danfoss | DCS (MWA) | 2018.10
L5 max.
Typ
EVRS 3, Rohrgewinde 75 85 0.7
EVRS 3, Schweiß 75 85 0.6
EVRS/EVRST 10 75 85 1.2
EVRS/EVRST 15 75 85 1.3
EVRS/EVRST 20 75 85 2.0
10 W
mm mm kg
12 W
20 W
Gewicht
mit Spule
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 11
© Danfoss | DCS (MWA) | 2018.10
AI172886419420de-000502 | DKRCC.PD.B00.A5.03 | 12
Loading...
