Datablad
Kapacitetsregulering med pulsmagnetventil
EVRP 10
Danfoss har udviklet en pulserende
magnetventil EVRP 10 til anvendelser, der
kræver en meget nøjagtig regulering af
medietemperaturen.
Pulsmagnetventilen EVRP 10 bruges som
kapacitetsregulator til at tilpasse
kompressorens kapacitet til den faktiske
fordamperbelastning.
EVRP 10 installeres i et omløb (bypass) mellem
kølesystemets højtryks- og lavtryksside.
Den er specielt konstrueret til indsprøjtning
af varmgas mellem fordamperen og
ekspansionsventilen.
Anvendelse
Funktion Kapacitetsreguleringen styres vha. et signal fra
y Container-kølesystemer
y Iscreme-fremstilling
y Luftkonditioneringsanlæg
temperaturføleren anbragt i det køledemedie,
f.eks. luft. Signalet omformes af en styreenhed til
et impulsmoduleret signal til EVRP pulsmagnetventilen.
Denne reguleringsform giver en meget stabil
regulering, hvor svingningerne i medietemperaturen kan holdes inden for ±0,25 °C.
Kundefremstillet
styreenhed
© Danfoss | DCS (rja) | 2017.03
DKRCC.PD.BG0.A5.01 | 1
Data sheet | Kapacitetsregulering med pulsmagnetventil, EVRP 10
Bestilling
Tekniske data
Bestilling
Separat underpart
Type Tilslutning Best.nr.
Danfoss
32F970.10
EVRP 10 ½ in. lodde ODF 032F3298
Kølemidler R 134a, R 502
Kv værdi
1.5 m3/h
Min. åbningsdifferenstryk 0.05 bar
Max. åbningsdifferenstryk 21 bar
Tilladeligt driftstryk MWP 42 bar
Medietemperatur –60 – 120 °C
Montering Ankerrør lodret opad ±30°
Max. koblingshyppighed 10 per minute
Levetid i antal koblinger Min. 5 × 106
Spoler til EVRP 10
Danfoss
18F9028.10
Omgivelses-
temperatur
Typ e
[°C]
BN024C -40T80
BN024D -40T50 24 ±10% DC 14
Forsynings–
spænding
[V]
Spændings–
variation
Frekvens
[Hz]
24 ±10 % 50 6.5
24 ±10 % 60 6
Eektforbrug
[W] Skruer Farve Best.nr.
18/8 rustfri
stål
Zn-
kromatiseret
Blå
Blå
018Z6826
018Z6964
Tekniske data
Tæthedsgrad
IP00
TilbehørBestilling
Beskrivelse Code no.
Service / monteringssæt 032F9570
© Danfoss | DCS (rja) | 2017.03
DKRCC.PD.BG0.A5.01 | 2
Data sheet | Kapacitetsregulering med pulsmagnetventil, EVRP 10
Varmgaserstatningskapacitet
Kapaciterne er fremkommet ved 100% åbning
af EVRP. De er sammensat af EVRP’s varmgaskapacitet + den ekstra kapacitet, den termostatiske ekspansionsventil yder for at holde
overhedningen over fordamperen konstant.
Evaporating
temperature
t
Typ e
EVRP 10
EVRP 10
e
[°C]
10 12.2 16.5 20.3 24.5 28.7
0 13.0 16.6 20.5 24.6 28.9
-10 13.1 16.7 20.6 24.9 29.2
-20 13.2 16.8 20.8 25.2 29.6
-30 13.4 17.0 21.1 25.5 30.2
10 16.1 21.4 25.0 28.6 31.8
0 17.9 21.6 25.2 28.9 32.1
-10 18.1 21.7 25.5 29.2 32.6
20 30 40 50 60
Varmgaserstatningskapacitet Q [kW]
Underkøling ∆t
Overhedning = 0 K
Kondenseringstemperatur tc [°C]
sub
=4 K
R134a
R502
-20 18.2 21.9 25.8 29.6 33.1
-30 18.4 22.2 26.2 30.1 33.7
Fordamperbelastningen er givet ud fra den
aktuelle anvendelse og de fastsatte grænser ved
dimensioneringen af anlægget. Kompressorens
kapacitet ndes ud fra dens data.
Den til enhver tid værende forskel mellem
kompressorens kapacitet og fordamperens
ydelse er den ønskede varmgas erstatningskapacitet.
Eksempel:
På et R 134a container-kølesystem ønskes en
nøjagtig medietemperatur på 8°C.
Kompressorkapaciteten ved fordampningstemperaturen 0 °C og kondenseringstemperaturen 40 °C er 70 kW ig. de tekniske
specikationer. Fordamperens ydelse for at
opretholde en medietemperatur på 8 °C er
beregnet til 58 kW.
For at få balance i kølesystemet skal der tilføres
lavtrykssiden 70 – 58 = 12 kW via EVRP 10.
Ved fordampningstemperaturen 0 °C og
kondenseringstemperaturen 40 °C yder EVRP
20.5 kW ved 100% åbning, se ovenstående
kapacitetstabel. De 12 kW svarer derfor til en
åbningsgrad for EVRP 10 på
12 × 100
= 59%
20.5
Sker der ændringer i omgivelsestemperaturen, i
ønsket fordamperydelse eller lignende, tilpasses
åbningsgraden af EVRP 10 løbende via
styringsenheden således at medietempera tu ren
holdes inden for området 8 °C ± 0,25 °C.
© Danfoss | DCS (rja) | 2017.03
DKRCC.PD.BG0.A5.01 | 3

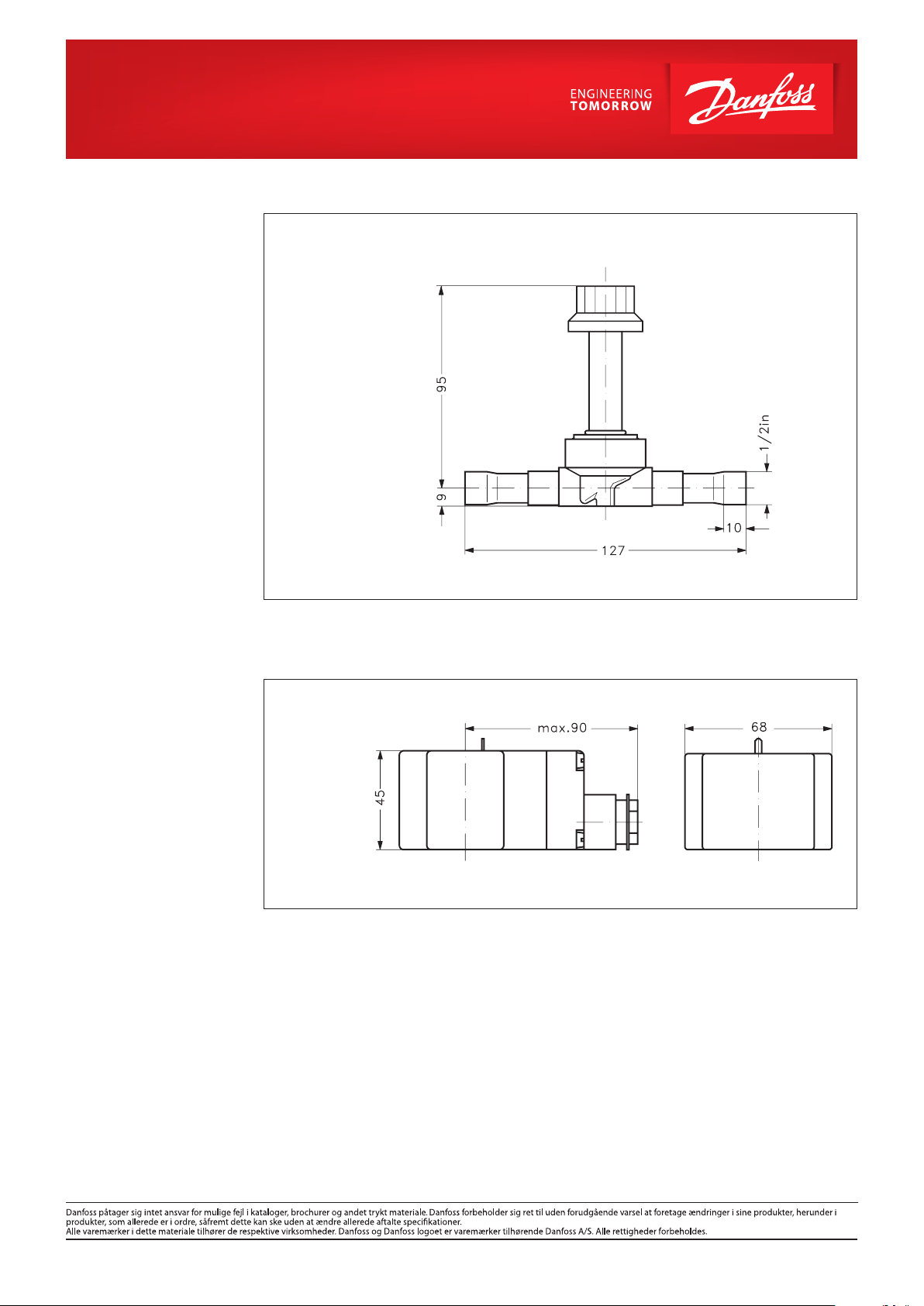

Mål og vægt
Separat underpart til EVRP 10
Mål i mm
Vægt: 0.35 kg
Spoler til EVRP 10
Mål i mm
Vægt: 0.56 kg
© Danfoss | DCS (rja) | 2017.03
DKRCC.PD.BG0.A5.01 | 4
