Техническое описание

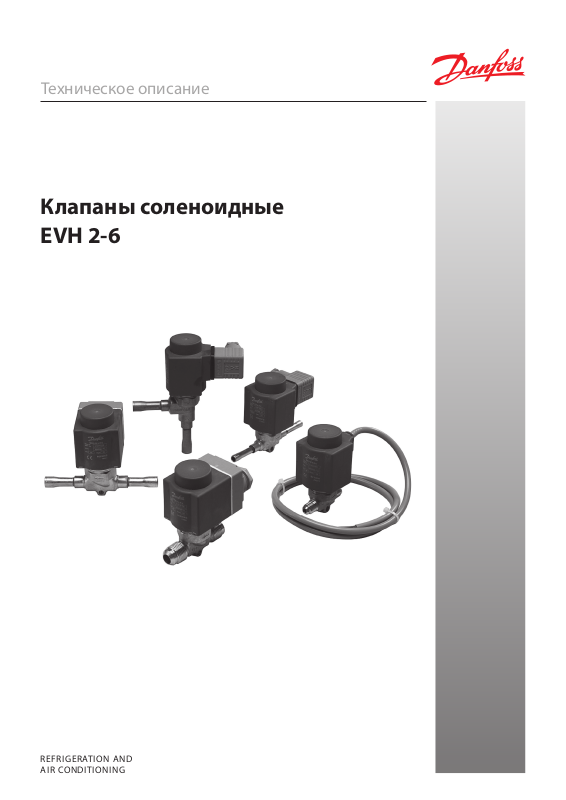

Клапаны соленоидные EVН 2-6
REFRIGERATION AND AIR CONDITIONING
Техническое описание |
Клапаны соленоидные EVН 2-6 |
|
|
|
|
|
|
|
|
||
Содержание |
|
|
Стр. |
||
|
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 |
||||
|
Преимущества . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 |
||||
|
Сертификация . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . |
|
3 |
|
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 |
||||
|
Оформление заказа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
. |
4 |
|
|
Компоненты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 |
||||
|
Производительность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7 |
||||
|
Конструкция . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
. |
8 |
|
Принцип действия |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
. |
8 |
|
Размеры и масса . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9-10 |
2 |
RD.3A.C2.50-1 |
Техническое описание |
Клапаны соленоидные EVН 2-6 |
|
|
|
|
|
|
|
|
||||
Введение |
|
Клапаны EVH представляют собой герметичные |
||||
|
||||||
|
|
соленоидные |
клапаны |
прямого |
управления |
|
|
|
или с сервоприводом для линий жидкости, |
||||
|
|
всасывания и |
горячего |
газа |
холодильных |
|
|
|
и морозильных установок и систем |
||||
|
|
кондиционирования |
с |
фторсодержащими |
||
|
|
хладагентами. |
|
|
|
|
|
|
Клапаны EVН поставляются в виде отдельных |
||||
|
|
частей, т.е. корпус клапана и катушка |
||||
|
|
поставляются |
раздельно |
в индивидуальной |
||
|
|
упаковке. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Преимущества |
|
Предназначены для холодильных |
|
||
|
|
и морозильных установок и систем |
|
|
кондиционирования воздуха |
|
|
Большой выбор катушек переменного и |
|
|
|
|
|
|
|
|
постоянного тока. |
|
|
Все клапаны EVH выпускаются в прямом |
|
|
|
|
|
|
|
|
исполнении. Клапаны EVH 2 и 3 могут |
|
|
выпускаться также в угловом исполнении. |
|
|
Могут работать со всеми фторсодержащими |
|
|
|
|
|
хладагентами |
Способны работать при температуре рабочей среды до 1350С
Значение MOPD (открывающий перепад давления) клапана с катушкой 12 Вт может доходить до 25 бар
Штуцеры до 5/8” под бортовку и пайку
Расширенные концы штуцеров под пайку упрощают монтаж клапанов.
Пайку клапанов можно проводить, не разбирая их.
Сертификация |
DnV, Det norske Veritas, Норвегия |
По заказу могут быть поставлены клапаны с |
|
W FIMKO, Финляндия |
сертификацией UL и CSA. |
|
X SEV, Швейцария |
|
Технические
характеристики
Хладагенты
R22, R134a, R404A, R12, R502 и т.д.
Температура окружающего воздуха Зависит от корпуса катушки.
См. «Катушки для клапанов соленоидных».
|
Открывающий перепад давления |
|
|
Макс. |
kv 1) |
|
|||
|
|
со стандартной катушкой |
|
Температура |
|
||||
|
|
|
∆p бар |
|
рабочее |
|
|
||
Тип клапана |
|
|
|
рабочей |
|
|
|||
|
|
|
давление, |
|
|
||||
|
|
|
Макс. перепад (MOPD) |
среды2), |
м3/ч |
||||
|
Мин. |
|
для жидкости 1) с катушкой |
0С |
РВ |
||||
|
|
бар |
|
|
|||||
|
перепад |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EVH 2 |
0.0 |
|
25 |
|
21 |
−40 →135 |
35 |
0.16 |
4) |
EVH 3 |
0.0 |
|
21 |
|
18 |
−40 →135 |
35 |
0.27 |
4) |
EVH 6 |
0.05 |
|
21 |
|
18 |
−40 →135 |
35 |
0.8 |
|
|
|
|
|
|
|
|
|
|
|
1)Максимальный открывающий перепад давления (MOPD) для газа приблизительно на 1 бар выше.
2)До 1500С в зависимости от температуры окружающего воздуха
3)Пропускная способность клапана kv характеризует расход воды через клапан в м3/ч при перепаде давления на клапане 1 бар и плотности жидкости ρ=1000 кг/м3.
4)0,2 м3/ч для углового клапана EVH 2 и 0,32 м3/ч для углового клапана EVH 3.
|
|
|
|
|
|
Номинальная производительность 1), кВт |
|
|
|
|
|
|
||||
Тип |
|
|
По жидкости |
|
|
По всасываемому пару |
|
|
По горячему газу |
|
|
|||||
клапана |
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R 22 |
R 134a |
R 404A |
R 12 |
R 502 |
R 22 |
R 134a |
R 404A |
R 12 |
R 502 |
R 22 |
R 134a |
R 404A |
|
R 12 |
R 502 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
E VH 2 |
3.2 |
2.9 |
2.2 |
2.4 |
2.1 |
|
|
|
|
|
1.5 |
1.2 |
1.2 |
|
0.95 |
1.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
E VH 3 |
5.4 |
5.0 |
3.8 |
4.1 |
3.6 |
|
|
|
|
|
2.5 |
2.0 |
2.0 |
|
1.6 |
1.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EVH 6 |
16.1 |
14.8 |
11.2 |
12.6 |
10.7 |
1.8 |
1.3 |
1.6 |
1.2 |
1.5 |
7.4 |
5.9 |
6.0 |
|
4.9 |
5.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номинальная производительность по жидкости и всасываемому пару определена при:
температуре кипения te=-100C, температуре жидкости перед ТРВ tl=+250C, перепаде давления на клапане ∆p=0,15 бар.
Номинальная производительность по горячему газу определена при:
температуре конденсации tс=+400C, перепаде давления на клапане ∆p=0,8 бар, температуре горячего газа th=+650C, переохлаждении хладагента ∆tsub=4 K.
Для угловых клапанов EVH2 табличная производительность умножается на 1,25. Для угловых клапанов EVH3 табличная производительность умножается на 1,19.
RD.3A.C2.50-1 |
3 |
Техническое описание |
Клапаны соленоидные EVН 2-6 |
|
|
|
|
|
||||
Оформление заказа |
Корпуса клапанов нормально закрытых (NC) |
|
|
|
|
|||||
Компоненты |
|
|
|
|
|
|
Кодовый номер |
|
|
|
Тип |
Тип |
Размер |
|
Корпус клапана + катушка пер. тока мощностью 10 Вт с кабелем длиной 1 м |
||||||
|
|
|||||||||
|
клапана |
катушки |
штуцеров |
Угловой под |
Угловой под |
Прямой |
Угловой |
|||
|
|
|
|
|
||||||
|
|
|
|
|
отбортовку2) |
отбортовку2) |
под пайку ODF |
под пайку ODF |
||
|
|
|
дюйм |
мм |
дюйм/мм |
дюйм/мм |
дюйм |
мм |
дюйм |
мм |
|
EVH 2 |
a.c./d.c. |
1/4 |
6 |
|
|
|
|
|
|
|
EVH 3 |
a.c./d.c. |
1/4 |
6 |
32F5020 |
|
32F5021 |
|
32F5041 |
|
|
EVH 3 |
3/8 |
10 |
32F5030 |
32F5050 |
|
|
32F5051 |
32F5052 |
|
|
EVH 6 |
a.c./d.c. |
3/8 |
10 |
32F5060 |
|
32F5061 |
32F5062 |
|
|
|
EVH 6 |
1/2 |
12 |
32F5070 |
|
32F5071 |
|
|
|
|
|
|
|
|
|
|
|||||
|
1) Поставляются без накидных гаек. Кодовые номера накидных гаек см. в тех. описании клапанов EVR. |
|
Катушки
См. «Катушки для соленоидных клапанов»
Дополнительные принадлежности Монтажный кронштейн, кодовый номер 32F0197.
Пример
Клапан EVH 3, угловой, со штуцерами 3/8 дюйма под пайку, кодовый номер 32F5051.
Катушка с клеммной коробкой, 220 В, 50 Гц, кодовый номер 18Z6701.
См. «Катушки для соленоидных клапанов».

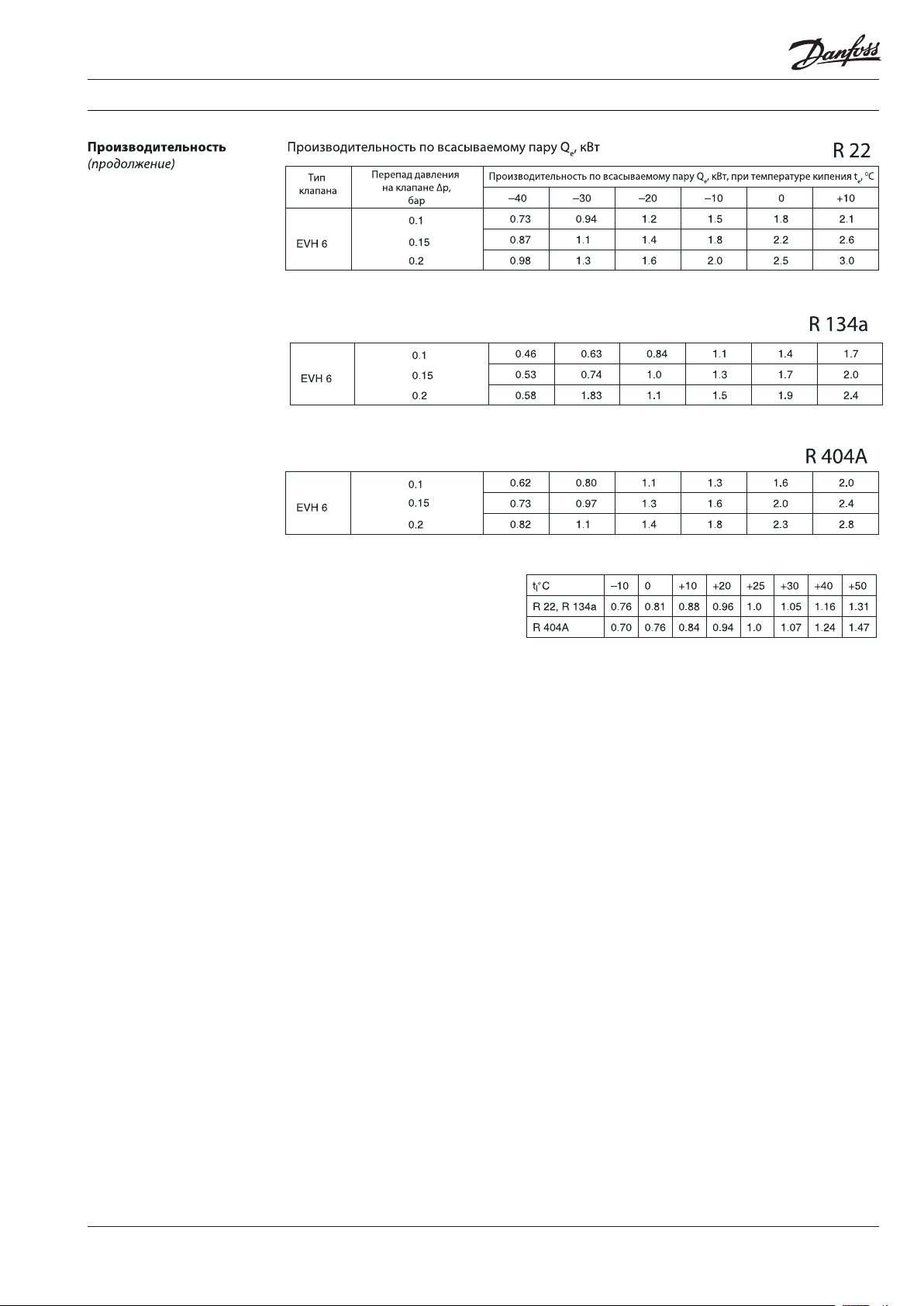

Производительность |
Производительность по жидкости, Ql, кВт |
|
|
R 22 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Производительность по жидкости Ql, кВт, при перепаде давления на клапане ∆p бар |
||||
|
Тип клапана |
|
|
|
|
|
||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
|||
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
EVH 2 |
1) |
2.6 |
3.7 |
4.6 |
5.3 |
5.9 |
|
|
EVH 3 |
2) |
4.5 |
6.3 |
7.7 |
8.9 |
9.9 |
|
|
EVH 6 |
|
13.1 |
18.6 |
22.8 |
26.3 |
29.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R 134a |
|
|
|
|
|
|
|
|
|
|
EVH 2 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EVH 3 |
2 |
|
|
|
|
|
|
Производительность определена |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R 404A |
|
при: |
|
|
|
|
|
|
|
|
температуре жидкости перед ТРВ |
|
|
|
|
|
|
|
|
tl=+250С, |
EVH 2 |
1 |
|
|
|
|
|
|
температуре кипения te=-100С, |
EVH 3 |
2 |
|
|
|
|
|
|
перегреве 0 К. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
ДляугловыхклапановEVH2табличнаяпроизводительностьумножаетсяна1,25. |
|
|
|||||
|
ДляугловыхклапановEVH3табличнаяпроизводительностьумножаетсяна1,19. |
|
|
tl°C −10
Поправочные коэффициенты
При выборе клапана нужного размера производительность установки следует умножить на поправочный коэффициент, который зависит от температуры жидкости tl перед терморегулирующим вентилем / испарителем. Далее проводится выбор клапана по таблице с учетом скорректированной производительности.
