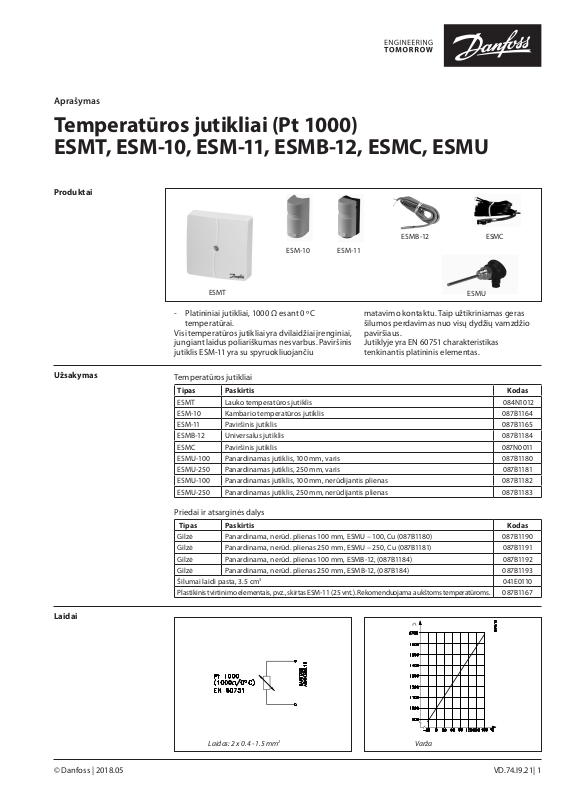

Danfoss ESMT, ESM-10, ESM-11, ESMB-12, ESMC Data sheet [lt]
...
Aprašymas
Temperatūros jutikliai (Pt 1000)
ESMT, ESM-10, ESM-11, ESMB-12, ESMC, ESMU
Produktai
ES MB-12 ESMC
ESM-10 ESM -11
Užsakymas
ESMT
- Platininiai jutikliai, 1000 Ω esant 0 ºC
temperatūrai.
Visi temperatūros jutikliai yra dvilaidžiai įrenginiai,
jungiant laidus poliariškumas nesvarbus. Paviršinis
jutiklis ESM-11 yra su spyruokliuojančiu
matavimo kontaktu. Taip užtikriniamas geras
šilumos perdavimas nuo visų dydžių vamzdžio
paviršiaus.
Jutiklyje yra EN 60751 charakteristikas
tenkinantis platininis elementas.
ESMU
Temperatūros jutikliai
Tipas Paskirtis Kodas
ESMT Lauko temperatūros jutiklis 08 4N1012
ESM-10 Kambario temperatūros jutiklis 087B116 4
ESM -11 Paviršinis jutiklis 087B1165
ES MB-12 Universalus jutiklis 087B118 4
ESMC Paviršinis jutiklis 087N0 011
ESMU -100 Panardinamas jutiklis, 100 mm, varis 087B118 0
ESMU-250 Panardinamas jutiklis, 250 mm, varis 0 87B 1181
ESMU -100 Panardinamas jutiklis, 100 mm, nerūdijantis plienas 087B1182
ESMU-250 Panardinamas jutiklis, 250 mm, nerūdijantis plienas 087B1183
Priedai ir atsarginės dalys
Tipas Paskirtis Kodas
Gilzė Panardinama, nerūd. plienas 100 mm, ESMU – 100, Cu (087B1180) 087B1190
Gilzė Panardinama, nerūd. plienas 250 mm, ESMU – 250, Cu (087B1181) 087B1191
Gilzė Panardinama, nerūd. plienas 100 mm, ESMB-12, (087B1184) 087B1192
Gilzė Panardinama, nerūd. plienas 250 mm, ESMB-12, (087B184) 087B1193
Šilumai laidi pasta, 3.5 cm
Plastikinis tvirtinimo elementais, pvz., skirtas ESM-11 (25 vnt.). Rekomenduojama aukštoms temperatūroms.
3
041E0110
087B1167
Laidai
© Danfoss | 2018.05
Laidas: 2 x 0.4 - 1.5 mm
2
Varža
VD.74.I9.21| 1
Aprašymas Temperatūros jutikliai ESMT, ESM-10, ESM-11, ESMB-12, ESMC, ESMU
Bendri duomenys
Visuose temperatūros jutikliuose yra Pt 1000 elementas. Instrukcijos pridedamos prie gaminių.
Tipas Temperatūros
ESMT nuo -50 iki 50 °C IP 54 ≤ 15 min ESM-10 nuo -50 iki50 °C IP 54 8 min ESM -11 nuo 0 iki 100 °C IP 32 3 s ES MB-12 nuo 0 iki 100 °C IP 54 20 s ESMC nuo 0 iki 100 °C IP 54 10 s ESMU-100/-250 nuo 0 iki 140 °C IP 54 2 s (vandenyje) 25
Gilzė nuo 0 iki 180 °C - 7 s (ore) 25
ESMT
ESM-10
ESM -11
Pakuotė
Elektriniai
sujungimai
Montavimas
ES MB-12
ESMC
ESMU-100/-250
ESMU-100/-250
Cu
Gilzė Vamzdelis ir korpusas: AISI 316 x
ESMT Gnybtai 2 laidams pagrindo dalyje
ESM-10 Gnybtai 2 laidams pagrindo dalyje
ESM -11 Gnybtai 2 laidams pagrindo dalyje
ES MB-12 2-gyslis laidas (2 x 0,34 mm2) sujungtas
ESMC 2-gyslis laidas (2 x 2,0 mm2)
ESMU-100/-250 Gnybtai 2 laidams laidų jungtyje, PG9 laidui, tiekiamas su gaminiu
ESMT/ESM-10 Montuojamas ant sienos varžtais (tiekiamas su gaminiu)
ESM-11/ESMC Apkaba vamzdžiui DN 15-65 (tiekiama su gaminiu)
ES MB-12 Vamzdžiui arba lygiam paviršiui arba gilzėje. Rekomenduojama naudoti šilumai
ESMU-100/-250 G 1/2 A ir tarpinė (pateikiama su produktu)
Gilzė G 1/2 A
ribos
Dangtelis: ABS
Pagrindas: PC (polikarbonatas)
Dangtelis: ABS
Pagrindas: ABS
Dangtelis: ABS
Pagrindas: PC (polikarbonatas)
Korpusas: 18/8 nerūdijantis plienas
Laidas: 2.5 m, PVC, 2 x 0.34 mm2
Korpusas: Viršus: nirolas apačia: nikeliuotas varis Cu
Laidas: 2 m, PCV, 2 x 0.2 mm
Vamzdelis ir korpusas: AISI 316
Laidų jungtis: PA (Poliamidas)
Vamzdelis: Varis (Cu)
Korpusas: Žalvaris
Laidų jungtis: PA (Poliamidas)
laidžią pastą.
Korpusas Laiko pastovioji PN
Žr. “Spec. duome-
nys”
Medžiagos
2
xx
xx
xx
x
x
x
x
Specifiniai duomenys
Specifiniai duomenys
2 | © Danfoss | 2018.05
x = PE (polietilenas) maišelis
xx = Kartonas
Jutiklio charakteristikos Remiantis EN, Klasė 2 B Maks. nukrypimas 2 K
Laiko pastovioji
ESM-10
ESM -11
ES MB-12
ESMC
ESMT Ant galinės juodos pagrindo dalies nurodytas kodas
ESMU Ant dangtelio viršaus nurodytas kodas
ESMU (Cu) gilzėje
ESMB gilzėje
Prie kabelio įvado nurodytas tipo pavadinimas
Ant kabelio išspausdintas kodas
32 s (vandenyje)
160 s (ore)
20 s (vandenyje)
140 s (ore)
