Danfoss ESMT, ESM-10, ESM-11, ESMB-12, ESMC Data sheet [sv]

Datablad

Temperaturgivare (Pt 1000)
ESMT, ESM-10, ESM-11, ESMB-12, ESMC, ESMU

Produkter

ES MB-12 ESMC

ESM-10 ESM-11

Beställning

ESMT

- Platinabaserade givare, 1000Ω vid 0°C

Anliggningsgivare ESM-11 har en ädrande

ESMU

kontaktyta, som säkerställer god värmeöverföring
Alla temperaturgivare ansluts med en tvåledarkabel,
hänsyn till polarisering behöver inte tas.

på alla rördimensioner.

Givarna har ett platinaelement med en karakteristik

som överensstämmer med SS-EN 60751.

Temperaturgivare

Typ Beteckning Best.nr

ESMT Utegivare 08 4N1012
ESM-10 Rumstemperaturgivare 087B116 4
ESM -11 Anliggningsgivare 087B1165
ES MB-12 Universalgivare 087B118 4
ESMC Anliggningsgivare 087N0 011
ESMU -100 Dykrörsgivare, 100 mm, koppar 087B1180
ESMU-250 Dykrörsgivare, 250 mm, koppar 087B1181
ESMU -100 Dykrörsgivare, 100 mm, rostfritt stål 087B1182
ESMU-250 Dykrörsgivare, 250 mm, rostfritt stål 087B1183

Tillbehör och reservdelar

Typ Beteckning Best.nr

Dykrör Dykrör, rostfritt stål 100 mm, för ESMU-100, Cu (87B1180) 087B1190
Dykrör Dykrör, rostfritt stål 250 mm, för ESMU-250, Cu (87B1181) 0 87B 1191
Dykrör Dykrör, rostfritt stål 100 mm, för ESMB-12 (87B1184) 087B1192
Dykrör Dykrör, rostfritt stål 250 mm, för ESMB-12 (87B1184) 087B1193
Värmeledande pasta, 3,5 cm
Plastband t.ex. för ESM-11 (25 st). Rekommenderas för höga temperaturer. 087B1167

3

041E011 0

Kopplingsschema

© Danfoss | 2018.05

Anslutningskabel: 2 x 0,4 – 1,5 mm

2

Motståndskarak teristik

VD.74.I9.07| 1

Datablad Temperaturgivare ESMT, ESM-10, ESM-11, ESMB-12, ESMC, ESMU

Allmänna data

Alla temperaturgivare innehåller ett Pt 1000-element. Instruktioner levereras med produkterna.

Typ Temperaturom-

ESMT −50 till 50 °C IP 54 ≤ 15 min –
ESM-10 −30 till 50 °C IP 54 8 min –
ESM -11 0 till 100 °C IP 32 3 sek –
ES MB-12 0 till 100 °C IP 54 20 sek –
ESMC 0 till 100 °C IP 54 10 sek –
ESMU-100/-250 0 till 140 °C IP 54 2 sek (i vatten)

Dykrör 0 till 180 °C –

ESMT

ESM-10

ESM-11

Material

Elektrisk
anslutning

Montering

ESMB-12

ESMC

ESMU-100/-250

ESMU-100/-250
Cu

Dykrör Rör och huvuddel: AISI 316 x
ESMT Anslutningsplint för två ledare i underdel
ESM-10 Anslutningsplint för två ledare i underdel
ESM-11 Anslutningsplint för två ledare i underdel

ESMB-12 Tvåledarkabel (2 x 0,34 mm2), splitsad
ESMC Tvåledarkabel (2 × 0,2 mm2)
ESMU-100/-250 Anslutningsplint för två ledare i toppen, PG 9-kabelinföring medföljer produkten
ESMT/ESM-10 Väggmontering med skruvar (medföljer produkten)
ESM-11/ESMC Hållare för rör DN 15–65 medföljer
ESMB-12
ESMU-100/-250 G 1/2 A och packning (medföljer produkten)
Dykrör G 1/2 A

råde

Kåpa: ABS
Underdel: PC (polykarbonat)

Kåpa: ABS
Underdel: ABS

Kåpa: ABS
Underdel: PC (polykarbonat)

Inkapsling: 18/8 rostfritt stål
Kabel: 2,5 m, PVC, 2 x 0,34 mm

Inkapsling: Övre del: Nyrol, undre del: Förnicklad koppar
Kabel: 2 m, PCV, 2 x 0,2 mm

Rör och huvuddel:
Topp: PA (polyamid)

Rör: Koppar (Cu)
Huvuddel: Mässing
Topp: PA (polyamid)

För rör eller plan yta eller i dykrör. Användning av värmeledande pasta rekommenderas.

Kapsling Tidskonstant PN

7 sek (i luft)

Se ”Dataspecifika-

tion”

2

2

AISI 316

25

25

Förpack-

ning

xx

xx

xx

x

x

x

x

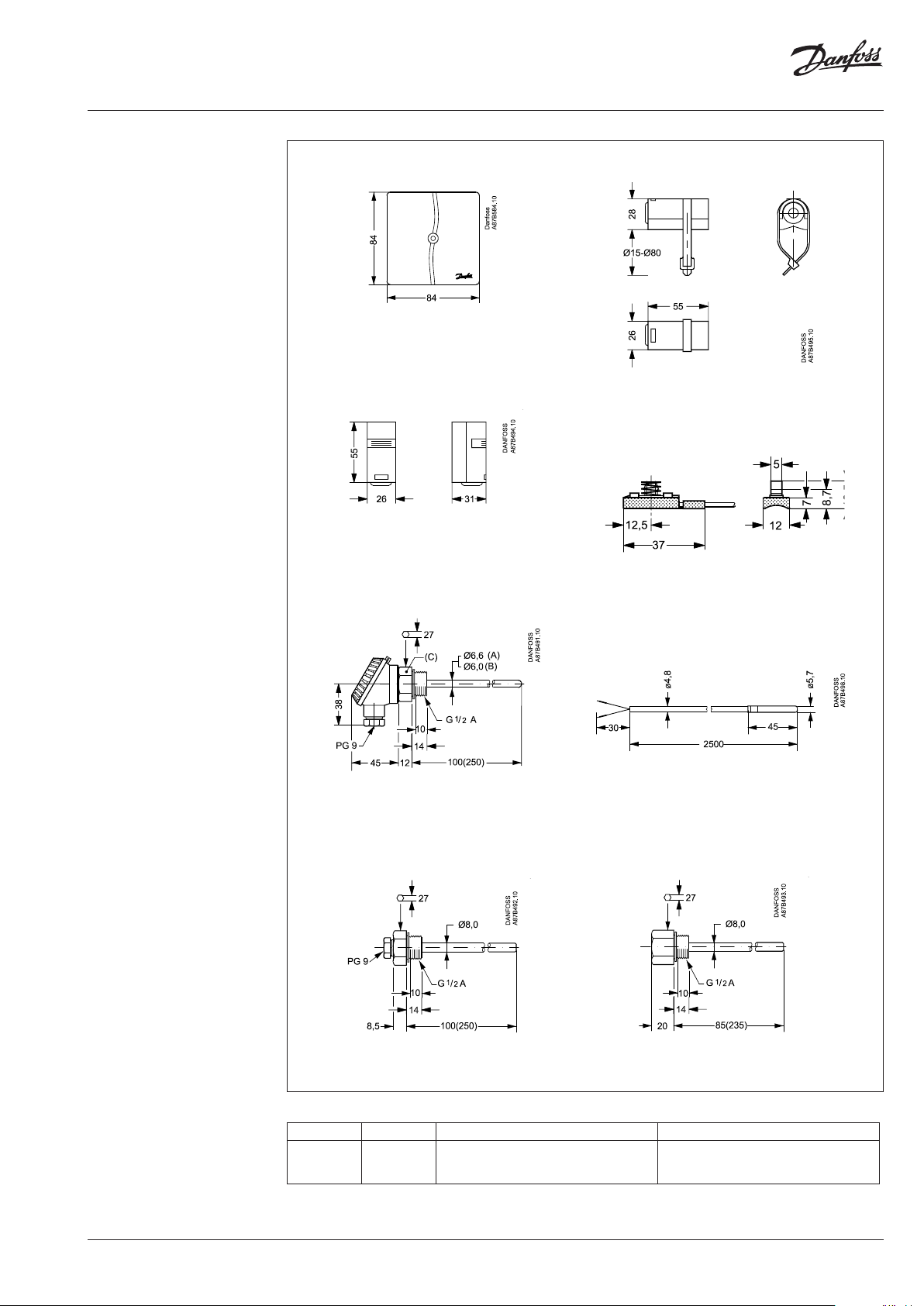

Dataspecifikation

Dataspecifikation

2 | © Danfoss | 2018.05

× = PE-påse (polyetylen)
×× = Papp

Givarkarakteristik Hänvisning till EN, klass 2 B Max. avvikelse 2 K

Tidskonstanter

ESM-10
ESM -11

ES MB-12
ESMC

ESMT Beställningsnumret står på den svarta underdelens baksida
ESMU Beställningsnumret står på lockets ovansida

ESMU (Cu) i dykrör

ESMB i dykrör

Typnamnet står i kabelinloppet

Beställningsnumret är tryckt på kabeln

32 sek (i vatten)
160 sek (i luft)

20 sek (i vatten)
140 sek (i luft)

VD.74.I9.07
