Regulator til temperaturstyring

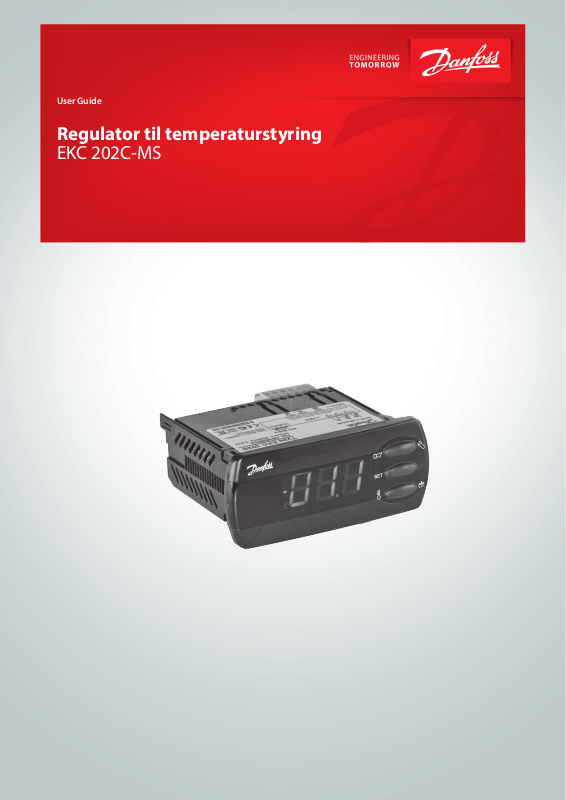

EKC 202C-MS

Introduktion

Anvendelse

• Regulatoren anvendes til temperaturregulering af kølemøbler og kølerum i supermarkeder

• Styring af afrimning, ventilator, alarm og lys

• Til frontmontage

• Signal fra NTC følere

Princip

Regulatoren indeholder en temperaturregulering, hvor signalet kan modtages fra én temperaturføler. Føleren placeres i den kolde luftstrøm efter fordamperen eller i den varme luftstrøm lige før fordamperen. Regulatoren styrer afrimningen med enten naturlig afrimning eller med elektrisk afrimning. Genindkobling efter afrimning kan foretages på tid eller på temperatur. En måling af afrimningstemperaturen fås direkte fra afrimningsføleren. Fire relæer vil koble de ønskede funktioner — anvendelsen bestemmer hvilke:

• Køling (kompressor eller magnetventil)

• Afrimning

• Ventilator

• Alarm eller lys

Fordele

• Integrerede køletekniske funktioner

• Behovstyret afrimning på 1:1 anlæg

• Indstøbte knapper og pakning

• Tæthedsgrad på IP 65 fra fronten

• Digital indgang til enten:

- Dørkontaktfunktion med alarm

- Afrimningsstart

- Start/stop af regulering

- Natdrift

- Skift imellem to temperaturreferencer

- Møbelrengøringsfunktion

• Lynprogrammering via programmeringsnøgle

• Følersignal fra NTC føler (indstillelig)

• HACCP Kalibreringsmulighed så standarden EN 441-13 opnås

• Ekstra modul Regulatoren kan eftermonteres med ét indstiksmodul, hvis anvendel sen påkræver det. Regulatoren er forberedt med stik, så modulet skal bare skubbes i.

- Batterimodul

Modulet sikrer spænding til regulatoren, hvis forsyningsspændingen skulle falde ud i mere end 4 timer. Urfunktionen kan således sikres under strømudfald.

- Datakommunikation Hvis betjeningen ønskes foretaget fra en PC, skal der placeres et datakommunikations modul i regulatoren.

- Koordineret afrimning kan foretages via datakommunikation.

Indhold

Introduktion ....................................................................................................... 2

Betjening ............................................................................................................. 5

Menuoversigt ..................................................................................................... 6

2 User Guide RS8GH201 © Danfoss 08-2015 EKC 202C-MS

Funktioner ........................................................................................................... 8

Tilslutninger .....................................................................................................14

Data ..................................................................................................................... 15

Bestilling ............................................................................................................ 16

Udgange og indgange

Regulatoren er med re relæudgange, to temperaturfølere og én digital indgang.

• Temperaturstyring ved start/stop af kompressor / magnetventil

• Afrimningsføler skal tilsluttes, når afrimningstop skal foretages på temperatur

• Hvis afrimningsstop foretages på tid, kan føleren anvendes til enten overvågning af kondensatortemperaturen eller til produktføler

• Elektrisk afrimning / gasafrimning

• Styring af ventilator

• Relæudgang 4 kan anvendes til en alarmfunktion eller til en lysfunktion.

Følere

Der skal tilsluttes en eller to NTC følere af samme type.

Der kan vælges imellem følgende: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) NTC 3000 Ω @ 25°C NTC 2500 Ω @ 0°C NTC 10000 Ω @ 25°C NTC 2000 Ω @ 25°C

I menuen o06 indstilles hvilken type, der anvendes.

Type NTC 5000 Ω

@ 25°C (M2020)

Danfoss NTC EKS 211 EKS 221 - - - -

°C Ω Ω Ω Ω Ω Ω

30 4029 8313 2417 - 8300 1651 25 5000 10000 3000 883 10000 2000 20 6246 12091 3747 1074 12271 2437 15 7855 14695 4712 1313 15146 2987 10 9951 17958 5970 1616 18809 3682

5 12696 22068 7617 2000 23504 4571 0 16330 27278 9798 2492 29564 5716

−5 21166 33922 12700 3124 37441 7198

−10 27681 42450 16608 3947 47754 9133

−15 36503 53468 21902 5019 61357 11644

−20 48614 67801 29168 6434 79440 14961

−25 65333 86580 39200 8306 103676 19402

−30 88766 111364 53259 10822 136428 25388

−35 121795 144324 73077 14217 181078 33505

−40 169157 188500 101490 18848 242495 44657

Alternativer Alternatives Alternativen Alternatives Alternativas

o06 n01 n02 n03 n04 n05 n06

NTC 10000 Ω

@ 25°C (Beta 3435)

Carel:

HP/WF/WP/INF

Dixell:

NS/NG/NX/NY/NT

Eliwell:

SN8

Lae:

SN4K..P

NTC 3000 Ω

Frigo:

M841

@ 25°C

NTC 2500 Ω

Wurm:

TRK 277

@ 0°C

NTC 10000 Ω

@ 25°C

Wurm:

T2000

Lae:

SN2K..P

NTC 2000 Ω

@ 25°C

EKC 202C-MS User Guide RS8GH201 © Danfoss 08-2015 3

Start af afrimning

En afrimning kan startes på ere måder: Interval Afrimningen starter med faste tidsintervaller fx hver

ottende time.

Køletid Afrimningen starter med faste køletidsintervaller dvs.

at et lavt kølebehov vil "udskyde" den kommende afrimning.

Kontakt Her startes afrimningen med et pulssignal på en digital

indgang.

Manuel En extra afrimning kan aktiveres fra regulatoren nederste

knap.

S5-temp. På 1:1 anlæg kan eektiviteten af fordamperen følges.

Tilrimning vil starte en afrimning.

Skema Her kan afrimningen startes på faste tider af døgnet. Dog

max. 6 stk. Netværk En afrimning kan startes via datakommunikation. Alle de nævnte metoder kan anvendes i æng — blot én går aktiv

vil det starte afrimningen. Når afrimningen starter, bliver

de forskellige afrimningstimere nulstillet.

Digital indgang

Den digitale indgang kan anvendes til en af de følgende funktioner:

- Dørkontaktfunktion med alarm, hvis døren har været åben i for

lang tid.

- Starte en afrimning

- Start/stop af reguleringen

- Skifte til natdrift

- Møbelrengøringsfunktion

- Skifte til anden temperaturreference

- Injection on/o

Et pulssignal starter afrimningen

Møbelrengøringsfunktion

Denne funktion gør det let, at styre kølemøblet igennem en rengøringsfase. Via tre tryk på en kontakt, skiftes fra en fase til næste fase. Første tryk stopper kølingen — ventilatorerne fortsætter. "Senere": Næste tryk stopper ventilatorerne. "Senere igen": Næste tryk genstarter kølingen. De forskellige situationer kan følges på displayet.

Der er ingen temperaturovervågning under møbelrengøring.

På netværk bliver der sendt "rengøringsalarm" til systemenheden. Denne "alarm" kan logges, så der kan føres bevis for forløbet.

Behovstyret afrimning

1 Køletidsbestemt

Når den opsummerede køletid har passeret en fastlagt tid bliver der startet en afrimning.

2 Temperaturbestemt

Regulatoren vil løbende følge temperaturen ved S5. Imellem to afrimninger vil S5 temperaturen blive lavere jo mere fordamperen rimer til (kompressoren kører i længere tid og trækker S5-temperaturen længere ned). Når temperaturen passerer en indstillet tilladelig variation, bliver afrimningen startet.

Denne funktion vil kun fungere på 1:1 anlæg.

- + + °C 1 ÷ + Fan 2 ÷ ÷ O 3 + + °C

4 User Guide RS8GH201 © Danfoss 08-2015 EKC 202C-MS

Betjening

Display

Værdierne bliver vist med tre cifre, og med en indstilling kan du bestemme, om temperaturen skal vises i °C eller i °F.

Lysdioder på fronten

Der er lysdioder på fronten, som vil lyse, når den tilhørende funktion er aktiv

= køling = afrimning = ventilator

Lysdioderne vil blinke, når der er en alarm. I denne situation kan du kalde fejlkoden frem på displayet og udkoble / kvittere alarmen ved at trykke kortvarigt på den øverste knap.

Afrimning

Under afrimning vises et -d- i displayet. Denne visning fortsætter i op til 15 minutter efter kølingen er genoptaget. Visningen af -d- bortfalder dog hvis:

- Temperaturen er på plads inden de 15 minutter

- Reguleringen stoppes med "Main Switch"

- Der optræder en højtemperaturalarm

Eksempler

Indstille en menu

1. Tryk på den øverste knap til der vises en parameter

2. Tryk på øverste eller nederste knap og nd hen til den parame-

ter, du vil indstille

3. Tryk på den midterste knap indtil værdien for parameteren vises

4. Tryk på øverste eller nederste knap og nd den nye værdi

5. Tryk igen på den midterste knap for at fastlåse værdien.

Udkoble alarmrelæ / kvittere alarm /se alarmkode

• Kort tryk på den øverste knap.

Hvis der er ere alarmkoder ligger de i en rullestak. Tryk på den øverste eller nederste knap for at se rullestakken igennem.

Indstille temperaturen

1. Tryk på den midterste knap til temperaturværdien vises

2. Tryk på øverste eller den nederste knap og nd den nye værdi

3. Tryk på den midterste knap for at afslutte indstillingen

Manuel start eller stop af en afrimning

• Tryk på den nederste knap i 4 sekunder.

Se temperaturen ved afrimningsføleren

• Tryk på den nederste knap.

Er der ikke monteret en føler vises "non".

Knapperne

Når du vil ændre en indstilling, vil den øverste og nederste knap give en højere eller en lavere værdi alt efter hvilken knap, du trykker på. Men før du kan ændre værdien, skal du have adgang ind i menuen. Det får du ved at trykke på den øverste knap i et par sekunder – så kommer du ind i rækken med parameterkoder. Find den parameterkode du vil ændre, og tryk så på den midterste knap så værdien for parameteren vises. Når du har ændret værdien, gemmer du den nye værdi ved igen at trykke på den midterste knap

100% tæt

Knapperne og pakningen bag fronten er støbt ind sammen med fronten. En speciel støbeteknik forbinder den hårde frontplast, de blødere knapper og pakningen, så de er en integreret del af fronten. Der er ingen åbninger, der er modtagelige for fugt eller snavs.

EKC 202C-MS User Guide RS8GH201 © Danfoss 08-2015 5

Menuoversigt

Funktion Koder Normal drift

Temperatur (setpunkt) --- -50°C 50°C 2°C

Termostat

Dierens r01 0,1 K 20 K 2 K Max. begrænsning af setpunktsindstilling r02 -49°C 50°C 50°C Min. begrænsning af setpunktsindstilling r03 -50°C 49°C -50°C Justering af temperaturvisning r04 -20 K 20 K 0.0 K Temperaturenhed (°C/°F) r05 °C °F °C Korrektion af signalet fra Sair r09 -10 K 10 K 0 K Manuel service (-1), Stop regulering(0), Start regulering(1) r12 -1 1 1 Referenceforskydning under natdrift r13 -10 K 10 K 0 K Aktivering af referenceforskydningen r40 r39 OFF on OFF Værdi for referenceforskydning (kan aktiveres af r39 eller DI) r40 -50 K 50 K 0 K

Alarm

Forsinkelse på temperaturalarm A03 0 min 240 min 30 min Forsinkelse på døralarm A04 0 min 240 min 60 min Forsinkelse på temperaturalarm efter afrimning A12 0 min 240 min 90 min Høj alarmgrænse A13 -50°C 50°C 8°C Lav alarmgrænse A14 -50°C 50°C -30°C Alarm forsinkelse DI1 A27 0 min 240 min 30 min Høj alarmgrænse for kondensatortemperatur (o70) A37 0°C 99°C 50°C

Kompressor

Min. ON-tid c01 0 min 30 min 0 min Min. OFF-tid c02 0 min 30 min 0 min Kompressorrelæ skal koble modsat (NC-funktion) c30 0 / OFF 1 / on 0 / OFF

Afrimning

Afrimningsmetode (ingen/EL/gas) d01 no Gas EL Afrimnings-stoptemperatur d02 0°C 25°C 6°C Interval mellem afrimningsstarter d03 0 hours 240 hours 8 hours Max. afrimningsvarighed d04 0 min 180 min 45 min Tidsforskydning på afrimningsindkoblingen ved opstart d05 0 min 240 min 0 min Afdrypningstid d06 0 min 60 min 0 min Forsinkelse på ventilatorstart efter afrimning d07 0 min 60 min 0 min Ventilator-starttemperatur d08 -15°C 0°C -5°C Ventilator indkoblet under afrimning 0=stoppet. 1=Kører. 2=Kører under pump down og afrimning Afrimningsføler (0=tid, 1=S5, 2=Sair) d10 0 2 0 Max. opsummeret køletid imellem to afrimninger d18 0 hours 48 hours 0 hours Behovstyret afrimning - S5 temperaturens tilladte variation ved isopbygning. På centralanlæg vælges 20 K (=o)

Ventilator

Ventilatorstop ved udkoblet kompressor F01 no yes no Forsinkelse af ventilatorstop F02 0 min 30 min 0 min Ventilatorstop temperatur (S5) F04 -50°C 50°C 50°C

Realtidsur

Seks starttidspunkter for afrimning. Indstilling af timer. 0=OFF Seks starttidspunkter for afrimning. Indstilling af minutter. 0=OFF Ur - Timeindstilling t07 0 timer 23 timer 0 timer Ur - Minutindstilling t08 0 min 59 min 0 min Ur - Indstilling af dato t45 1 31 1 Ur - Indstilling af måned t46 1 12 1 Ur - Indstilling af år t47 0 99 0

Diverse

Forsinkelse af udgangssignaler efter opstart o01 0 s 600 s 5 s Indgangssignal på DI. Funktion: (0=ikke anvendt. 1=status på DI. 2=dørfunktion med alarm ved åben. 3=døralarm ved åben. 4=afrimningsstart (pulssignal). 5=ekstern hovedafbryder. 6=natdrift. 7=skift reference (r40 aktiveres). 8=alarmfunktion ved sluttet. 9=alarmfunktion ved åben. 10=møbelrengøring (pulssignal). 11=Inject o ved åben.) Netværksadresse o03 0 119 0 On/O omskifter (Service Pin meddelelse) o04 OFF ON OFF Adgangskode 1 (samtlige indstillinger) o05 0 100 0 Anvendt følertype n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) n02: NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω @ 25°C n06: NTC 2000 Ω @ 25°C Display step = 0.5 (normal 0.1 ved Pt føler) o15 no yes no Max holdetid efter koordineret afrimning o16 0 min 60 min 20 Konguration af lysfunktionen (relæ 4) 1=ON under dagdrift. 2=ON / OFF via datakommunikation. 3=ON følger DI-funktionen, når DI er valgt til dørfunktion eller døralarm Aktivering af lysrelæ (kun hvis o38=2) o39 OFF ON OFF Møbelrengøring. 0= ingen møbelrengøring 1= kun ventilatorer. 2 Alle udgange er OFF o46 0 2 0 Adgangskode 2 (delvis adgang) o64 0 100 0

Parametre

t01-t06 0 timer 23 timer 0 timer

t11-t16 0 min 59 min 0 min

Min.-værdi Max.-værdi Fabriks-

indstilling

d09 0 2 1

d19 0 K 20 K 20 K

o02 0 11 0

o06 n01 n06 n02

o38 1 3 1

SW = 1.3x

Aktuel

indstilling

6 User Guide RS8GH201 © Danfoss 08-2015 EKC 202C-MS

Gem apparatets nuværende indstillinger på programmeringsnøglen. Vælg selv nummer. o65 0 25 0 Hent et sæt indstillinger fra programmeringsnøglen (tidligere gemt via o65 funktionen) o66 0 25 0 Overskriv regulatorens fabriksindstillinger med de nuværende indstillinger o67 OFF On OFF Evt. anden anvendelse for S5 føleren (bibehold indstillingen til 0, hvis den anvendes til afrimningsføler, ellers er 1=produktføler, og 2=kondensatorføler med alarm) Vælg anvendelsen for relæ 4: 1=lys. 2=alarm o72 1 2 2

Service

Temperaturen målt med S5 føleren u09 Status på DI indgangen. on=sluttet u10 Status på natdrift (on eller o) on=sluttet u13 Aæse den øjeblikkelige reguleringsreference u28 Status på relæet til køling. (Kan styres manuelt, men kun når r12=-1.) u58 Status på relæet tll ventilator. (Kan styres manuelt, men kun når r12=-1.) u59 Status på relæet til afrimning. (Kan styres manuelt, men kun når r12=-1.) u60 Temperaturen målt med Sair føleren u69 Status på relæ 4 (alarm, lys). (Kan styres manuelt, men kun når r12=-1.) u71

Fabriksindstilling Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske således:

- Afbryd forsyningsspændingen til regulatoren

- Hold den øverste og nederste knap inde samtidig med at du igen tilslutter forsyningsspændingen.

Visning af fejlkode Visning af alarmkode Visning af statuskode

E1 Fejl i regulator A 1 Høj-temperatur alarm S0 Der reguleres E6 Batteriet skal skiftes + kontroller ur A 2 Lav-temperatur alarm S1 Venter på at den koordinerede afrimning

E 27 S5 føler fejl A 4 Dør-alarm S2 ON-tid Kompressor E 29 Sair føler fejl A 5 Max. Hold time S3 OFF-tid kompressor

A 15 DI alarm S4 Afdrypningstid A 45 Standby mode S10 Køling stoppet af hovedafbryder A 59 Møbelrengøring S11 Køling stoppet af termostat A 61 Kondensator alarm S14 Afrimningssekvens. Afrimer

o70 0 2 0

afsluttes

S15 Afrimningssekvens. Ventilatorforsinkelse S16 Kølingen stoppet pga. åben DI indgang S17 Dør åben (åben DI indgang) S20 Nødkøling S25 Manuel regulering af udgange S29 Møbelrengøring S32 Forsinkelse af udgange ved opstart non Temperaturen kan ikke vises. Føleren er ikke

monteret

-d- Afrimningen er igang / Første nedkøling efter afrimning

PS Password er påkrævet. Indstil password

Opstart:

Reguleringen starter, når spændingen tilsluttes.

1 Se oversigten over fabriksindstillinger igennem. — Foretag de nødven-

dige ændringer i de respektive parametre

2 Ved netværk. Indstil adressen i o03 og send derefter adressen til gate-

wayen/systemenheden med indstillingen o04.

EKC 202C-MS User Guide RS8GH201 © Danfoss 08-2015 7

Funktioner

Her er en beskrivelse af de enkelte funktioner.

Funktion Para-

meter

Normalbilledet

Normalt vises temperaturværdien fra termostatføleren Sair. Display air (u69)

Termostat Thermostat control

Setpunkt

Der reguleres efter den her indstillede værdi + en evt. forskydning. Værdien indstilles via tryk på den midterste knap. Den indstillede værdi kan fastlåses eller begrænses til et område med indstillingerne i r02 og r03. Den øjeblikkelige reference kan ses i "u28 Temp ref".

Dierens

Når temperaturen er højere end referencen + den indstillede dierens, vil kompressorrelæet være trukket. Det vil bryde igen, når temperaturen når ned på den indstillede reference.

Ref. Dif.

Setpunktsbegrænsning

Regulatorens indstillingsområde for setpunktet kan indsnævres, så der ikke ved et uheld bliver indstillet en alt for stor eller en alt for lille værdi - med skader til følge.

For at undgå en for høj indstilling af setpunktet, angives et max. tilladeligt setpunkt. r02 Max cutout °C For at undgå en for lav indstilling af setpunkt, angives et min. tilladeligt setpunkt. r03 Min cutout °C

Korrektion af displayets temperaturvisning

Hvis temperaturen ved varerne og temperaturen, der modtages af regulatoren, ikke er ens, kan der ske en oset justering af den viste displaytemperatur.

Temperaturenhed

Her kan du vælge, om regulatoren skal vise temperaturværdierne i °C eller i °F.

Korrektion af signalet fra Sair

Kompensationsmulighed ved en lang følerledning.

Start / stop af kølingen

Med denne indstilling kan kølingen startes, stoppes eller der kan tillades en manuel overstyring af udgangene. Start / stop af kølingen kan eventuelt også foretages med en ekstern kontaktfunktion, der tilsluttes DI indgangen. Stoppet køling vil give en "Standby alarm".

Nathævningsværdi

Termostatens reference bliver setpunktet + denne værdi, når regulatoren skifter over til natdrift. (Vælg en negativ værdi, hvis der skal ske kuldeakkumulering.)

Aktivering af referenceforskydning

Når funktionen skiftes til on, bliver termostatreferencen øget med værdien i r40. Aktiveringen kan også ske via indgangen DI (deneres i o02)

Parameter ved betjening via datakommunikation

Cutout °C

r01 Dierential

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1 I AKM vil der kun blive vist °C - uanset indstillingen.

r09 Adjust Sair

r12 Main Switch

1: Start 0: Stop

-1: Manuel styring af udgange tillades

r13 Night oset

r39 Th. oset

Værdi for referenceforskydning

Termostatreferencen og alarmværdier yttes følgende antal grader, når forskydningen aktiveres. Aktiveringen kan ske via r39 eller DI indgangen

r40 Th. oset K

Night setbck (start af natsignal)

8 User Guide RS8GH201 © Danfoss 08-2015 EKC 202C-MS

Alarm Alarm settings

Regulatoren kan give alarm i forskellige situationer. Ved alarm blinker alle lysdioderne på fronten af regulatoren, og alarmrelæet bliver aktiveret.

Alarmforsinkelse (kort alarmforsinkelse) Hvis en af de to grænseværdier overskrides, starter en timerfunktion. Alarmen bliver først aktiv, når den indstillede forsinkelsestid er passeret. Forsinkelsestiden indstilles i minutter.

Alarmforsinkelse for døralarm

Forsinkelsestiden indstilles i minutter. Funktionen deneres i o02.

Forsinkelsestid ved nedkøling (lang alarmforsinkelse) Denne forsinkelsestid bliver anvendt under opstart, under afrimning og lige efter en afrimning. Der skiftes over til den normale forsinkelsestid (A03), når temperaturen er nået ned under den indstillede øvre alarmgrænse. Forsinkelsestiden indstilles i minutter.

Øvre alarmgrænse

Her skal du indstille, hvornår alarmen ved højtemperatur skal træde i kraft. Grænseværdien indstilles i °C (absolut værdi). Grænseværdien bliver hævet under natdrift. Værdien er den samme, som er indstillet som nathævningsværdi, men den hæves kun, hvis værdien er positiv. Grænseværdien hæves også ved referenceforskydningen r39.

Nedre alarmgrænse

Her skal du indstille, hvornår alarmen ved lavtemperatur skal træde i kraft. Grænseværdien indstilles i °C (absolut værdi). Grænseværdien hæves også ved referenceforskydningen r39.

Forsinkelse på en DI alarm En brudt/sluttet indgang vil give alarm, når forsinkelsestiden passeres. Funktionen deneres i o02.

Høj alarmgrænse for kondensatortemperatur Hvis S5-føleren benyttes til overvågning af kondensatorens temperatur, skal du indstille værdien, hvornår alarmen skal træde i kraft. Værdien indstilles i °C. Denitionen af S5 som kondensatorføler sker i o70. Alarmen nulstilles igen 10 K under den indstillede temperatur.

Kompressor Compressor control

Kompressorrelæet arbejder sammen med termostaten. Når termostaten kalder på kulde vil kompressorrelæet være trukket.

Gangtider

For at forhindre pjatkørsel, kan der indstilles værdier for, i hvor lang tid kompressoren skal køre, når den først er igang. Og hvor lang tid den mindst skal være stoppet. Gangtiderne overholdes ikke ved afrimningsstarter.

Min. ON-tid (i minutter) c01 Min. On time Min. OFF-tid ( i minutter) c02 Min. O time

Omvendt relæfunktion for kompressorrelæ

0: Normalfunktion, hvor relæet trækker, når der kræves køling 1: Omvendt funktion, hvor relæet slipper, når der kræves køling (denne fortrådning medfører, at der køles, hvis spændingsforsyningen til regulatoren svigter).

Afrimning Defrost control

Regulatoren indeholder en timerfunktion, som nulstilles efter hver afrimningsstart. Timerfunktionen vil starte en afrimning, når/hvis intervaltiden passeres. Timerfunktionen starter, når der tilsluttes spænding til regulatoren, men den forskydes første gang med indstillingen i d05. Hvis der sker en strømafbrydelse, vil timerværdien blive gemt, og fortsætte herfra, når strømmen igen kommer tilbage. Denne timerfunktion kan benyttes som en simpel måde at starte afrimninger på, men den vil altid virke som en sikkerhedsafrimning, hvis en af de følgende afrimningsstarter ikke modtages. Regulatoren indeholder også et realtidsur. Ved indstilling af dette ur og tidspunkter for afrimningstidspunkter, kan afrimningen startes på bestemte tider af dagen. Er der risiko for strømudfald i en længere periode end 4 timer, skal der monteres et batterimodul i regulatoren. Afrimningsstart kan også foretages via datakommunikation, via kontaktsignal eller manuel start.

Ved datakommunikation kan vigtigheden for de enkelte alarmer deneres. Indstillingen foretages i menuen "Alarm destinatiomer".

A03 Alarm delay

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI

A37 Condtemp Al.

Reset alarm

c30 Cmp relay NC

Alle startmetoder vil fungere i regulatoren. De forskellige funktioner skal indstilles, så afrimningerne ikke "falder over hinanden". Afrimningen kan foretages med el, gas eller med naturlig afrimning. Selve afrimningen stoppes på tid eller på temperatur med et signal fra en temperaturføler.

EKC 202C-MS User Guide RS8GH201 © Danfoss 08-2015 9

Afrimningsmetode

Her skal du indstille om afrimningen skal foretages med el eller "ingen". Under en afrimning vil afrimningsrelæet være trukket. Ved gasafrimning vil kompressorrelæet være trukket under afrimning

Afrimnings-stoptemperatur

Afrimningen stoppes ved en given temperatur, der måles med en føler (føleren deneres i d10). Temperaturværdien indstilles.

Intervaltid mellem afrimningsstarter

Funktionen nulstiller og starter timerfunktionen ved hver afrimningsstart. Når tiden er udløbet vil funktionen starte en afrimning. Funktionen benyttes som en simpel afrimningsstart eller den benyttes som en sikkerhed, hvis det normale signal udebliver. Hvis der anvendes afrimning uden urfunktion eller uden datakommunikation, vil det være denne intervaltid, der starter afrimningerme. Udebliver en afrimningsstart via datakommunikation, vil intervaltiden blive anvendt som max. tid imellem afrimningerne. Ved afrimning med urfunktion eller med datakommunikation skal intervaltiden indstilles til en lidt længere tid end den planlagte, ellers vil intervaltiden starte en afrimning, og lidt senere kommer så den planlagte. Ved strømudfald vil intervaltiden blive fastholdt, og når strømmen vender tilbage, vil intervaltiden fortsætte fra den fastholdte værdi. Intervaltiden er ikke aktiv, når indstillingen sættes til 0.

Max. afrimningsvarighed

Denne indstilling er en sikkerhedstid, så afrimningen vil blive stoppet, hvis der ikke er sket et stop på temperatur eller via koordineret afrimning inden da. (Indstillingen er afrimningstiden, hvis d10 vælges til 0.)

Tidsforskydning på afrimningsindkoblinger ved opstart

Funktionen er kun aktuel, hvis du har ere kølemøbler eller grupper, hvor du ønsker, at afrimningen skal forskydes i forhold til hinanden. Funktionen er kun aktuel, hvis du har valgt afrimning med intervalstart (d03). Funktionen forsinker intervaltiden d03 med det indstillede antal minutter, men den gør det kun én gang, og det sker ved den allerførste afrimning, der kommer, når der sættes spænding til regulatoren. Funktionen er aktiv efter hvert strømudfald.

Afdrypningstid

Her skal du indstille den tid, der skal gå fra en afrimning er afsluttet, til kompressoren igen må starte. (Tiden, hvor vandet drypper af fordamperen.)

Forsinkelse på ventilatorstart efter afrimning

Her skal du indstille den tid, der skal gå fra kompressoren startes efter en afrimning, til ventilatoren igen må starte. (Tiden, hvor vandet skal “bindes” til fordamperen.)

Ventilator-starttemperatur

Ventilatoren kan også startes lidt tidligere end nævnt under “Forsinkelse på ventilatorstart efter afrimning”, hvis S5-afrimningsføleren registrerer en lavere værdi end den her indstillede.

Ventilator indkoblet under afrimning

Her skal du indstille, om ventilatoren skal køre under en afrimning. 0: Stoppet (kører under pump down) 1: kører (stoppet under "ventilatorforsinkelse") 2: kører under pump down og afrimning. Derefter stoppet.

Afrimningsføler Her skal du denere afrimningsføleren. 0: Ingen, der afrimes på tid 1: S5 2: Sair

Behovstyret afrimning - opsummeret køletid

Her indstilles den køletid, der kan tillades uden afrimninger. Passeres tiden, bliver der startet en afrimning. Med indstilling = 0 er funktionen afbrudt.

Behovstyret afrimning - S5 temperatur

Regulatoren vil følge eektiviteten af fordamperen, og via interne beregninger og målinger af S5 temperaturen, vil den kunne starte en afrimning, når variationen af S5 temperaturen bliver større end ønsket. Her skal du indstille, hvor stor en temperaturglidning af S5 temperaturen, der tillades. Når værdien passeres, startes en afrimning. Funktionen kan kun benyttes på 1:1 anlæg, hvor fordampningstemperaturen bliver lavere for at lufttemperaturen kan opretholdes. På centralanlæg skal funktionen afbrydes. Med indstilling = 20 er funktionen afbrudt.

Hvis du vil se temperaturen ved S5-føleren, skal du trykke på regulatorens nederste knap. Defrost temp.

Hvis du vil starte en ekstra afrimning, skal du trykke på regulatorens nederste knap i 4 sekunder. En igangværende afrimning kan du stoppe på lignende måde.

d01 Def. method

d02 Def. Stop Temp

d03 Def Interval

(0=o)

d04 Max Def. time

d05 Time Stagg.

d06 DripO time

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d18 MaxTherRunT

d19 CutoutS5Dif.

Def Start Her kan du starte en manuel afrimning.

Hold After Def Viser ON, hvis regulatoren er igang med en koordineret afrimning.

10 User Guide RS8GH201 © Danfoss 08-2015 EKC 202C-MS

Defrost State Status på afrimningen 1= pump down / afrimer

Ventilator Fan control

Ventilator stoppet ved udkoblet kompressor

Her kan du vælge, om ventilatoren skal være stoppet, når kompressoren er udkoblet.

Forsinkelse af ventilatorstop ved udkoblet kompressor

Hvis du har valgt at stoppe ventilatoren, når kompressoren er udkoblet, kan du forsinke ventilatorstoppet efter, at kompressoren er stoppet. Her kan du indstille forsinkelsestiden.

Ventilatorstop temperatur

Funktionen stopper ventilatorerne i en fejlsituation, så de ikke tilfører eekt til kølestedet. Hvis afrimningsføleren registrerer en højere temperatur end den her indstillede, bliver ventilatorerne stoppet. Der startes igen 2 K under indstillingen. Funktionen er ikke aktiv under en afrimning eller ved opstart efter en afrimning. Med indstillingen +50°C er funktionen afbrudt.

F01 Fan stop CO

(Yes = stoppet ventilator)

F02 Fan del. CO

F04 FanStopTemp.

Internt afrimningsskema / urfunktion

(Benyttes ikke, hvis der anvendes et eksternt afrimningsskema via datakommunikation.) Der kan indstilles op til 6 individuelle klokkeslet for afrimningsstarter i døgnet.

Afrimningsstart, timeindstilling t01-t06

Afrimningstart, minutindstilling (1 og 11 hører sammen. osv.)

t11-t16

Med alle t01 til t16 = 0 starter uret ikke afrimninger. Realtidsur:

Indstilling af uret er kun relevant, når der ikke er datakommunikation. Ved strømudfald under 4 timer, vil urfunktionen blive bevaret. Monteres et batterimodul kan urfunktionen bevares yderligere

Ur: Timeindstilling t07

Ur: Minutindstilling t08

Ur: Datoindstilling t45

Ur: Månedsindstilling t46

Ur: Årsindstilling t47

Diverse Miscellaneous

Forsinkelse af udgangssignaler ved opstart

Ved opstart efter strømudfald kan regulatorens funktioner forsinkes, så en evt. overbelastning af el-nettet undgås. Her kan du indstille forsinkelsestiden.

Digitalt indgangssignal - DI

Regulatoren har en digital indgang, der kan anvendes til en af de følgende funktioner: O: Indgangen anvendes ikke.

1) Statusvisning af en kontaktfunktion

2) Dørfunktion. Når indgangen er åben, er det signal om, at døren er åben. Kølingen og ventilatorerne stoppes. Når tidsindstillingen i "A04" passeres, gives alarm og kølingen genstartes.

3) Døralarm. Når indgangen er åben, er det signal om, at døren er åben. Når tidsindstillingen i "A04" passeres, gives alarm.

4) Afrimning. Funktionen startes med pulssignal. Regulatoren vil registrere, når indgangen bliver sluttet. Herefter starter regulatoren en afrimning. Hvis signalet skal modtages af ere regulatorer, er det vigtigt at ALLE tilslutninger monteres ens (DI til DI og GND til GND).

5) Main switch. Der reguleres, når indgangen er kortsluttet, og reguleringen stoppes, når indgangen brydes.

6) Natdrift. Når indgangen kortsluttes, reguleres med natdrift.

7) Referenceforskydning når DI kortsluttes. Der forskydes med "r40".

8) Separat alarmfunktion. Der gives alarm, når indgangen kortsluttes.

9) Separat alarmfunktion. Der gives alarm, når indgangen åbnes. (For 8 og 9 indstilles forsinkelsestiden i A27.)

10) Møbelrengøring. Funktionen startes med pulssignal. Se også beskrivelsen side 4.

11) Inject on/o. O når DI er åben.

o01 DelayOfOutp.

o02 DI 1 Cong.

Denitionen sker med talværdien, der er vist til venstre. (0 = o)

DI state (Måling) Her vises Di-indgangens aktuelle status. On eller o.

Adresse

Hvis regulatoren kobles op i et net med datakommunikation, skal den have en adresse, og mastergatewayen på datakommunikationen skal så kende denne adresse. Disse indstillinger kan først foretages, når der er monteret et datakommunikationsmodul i regulatoren, og installationen af datakommunikationskablet er afsluttet. Denne installation er omtalt i et separat dokument "RC8AC".

Adressen indstilles imellem 1 og 240, gateway bestemt o03

Efter installation af et datakommunikationsmodul, kan regulatoren betjenes på lige fod med de øvrige regulatorer i ADAPKOOL® Køleanlægsstyringer.

Adressen sendes til gatewayen, når menuen indstilles til ON o04

Adgangskode 1 (Adgang til alle indstillinger)

Hvis indstillingerne i regulatoren skal beskyttes med en adgangkode, kan du indstille en talværdi imellem 0 og 100. Hvis ikke, kan du annullere funktionen med indstillingen = 0. (99 vil altid give adgang.)

Følertype

n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss type = EKS 211) n02: NTC 10000 Ω @ 25°C. M3435 (Danfoss type = (EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω @ 25°C n06: NTC 2000 Ω @ 25°C

Alle de monterede følere skal være af samme type. Displaytrin

Yes: Giver trin på 0,5° No: Giver trin på 0,1°

Max. standby-tid efter koordineret afrimning

Når en regulator er færdig med en afrimning, vil den afvente et signal, der fortæller om kølingen må genoptages. Hvis dette signal udebliver af en eller anden grund, vil regulatoren selv påbegynde kølingen, når denne standby-tid er gået.

Konguration af lysfunktion

1) Relæet trækker under dagdrift

2) Relæet skal styres via datakommunikationen

3) Relæet skal styres af dørkontakten, der er deneret i o02, hvor indstillingen er valgt til enten 2 eller 3. Når døren åbnes vil relæet trække. Når døren igen lukkes, vil der være et efterløb på 2 minutter inden lyset slukkes.

Aktivering af lysrelæ

Her kan lysrelæet aktiveres (såfremt 038=2)

Møbelrengøring

Her kan status på funktionen følges eller funktionen kan startes manuelt.

0=Normaldrift (ingen rengøring) 1=Rengøring med ventilatorer i drift. Alle andre udgange er O. 2=Rengøring med stoppede ventilatorer. Alle udgange er O.

Hvis funktionen styres med et signal på DI-indgangen, kan den aktuelle status ses her i menuen.

Adgangskode 2 (Adgang til justeringer)

Der er adgang til justering af værdier, men ikke til kongurationsindstillinger. Hvis indstillingerne i regulatoren skal beskyttes med en adgangkode, kan du indstille en talværdi imellem 0 og 100. Hvis ikke, kan du annullere funktionen med indstillingen = 0. Hvis funktionen anvendes skal adgangskode 1 (o05) også anvendes.

Kopiér apparatets nuværende indstillinger

Med denne funktion kan regulatoren indstillinger overføres til en programmeringsnøgle. Nøglen kan indeholde op til 25 forskellige sæt. Vælg selv et nummer. Alle indstillinger på nær Adressen (o03) bliver kopieret. Når kopieringen er startet skifter visningen tilbage til o65. Efter 2 sekunder kan du gå ind i menuen igen og kontrollere om kopieringen forløb tilfredsstillende. Visning af et negativ tal betyder problemer. Se betydningen i afsnittet "Fejlmeddelelser".

Kopiér fra programmeringsnøglen

Denne funktion henter et tidligere gemt sæt indstillinger ind i regulatoren. Vælg selv det aktuelle nummer. Alle indstillinger på nær Adressen (o03) bliver kopieret. Når kopieringen er startet skifter visningen tilbage til o66. Efter 2 sekunder kan du gå ind i menuen igen og kontrollere om kopieringen forløb tilfredsstillende. Visning af et negativ tal betyder problemer. Se betydningen i afsnittet "Fejlmeddelelser".

Gem som fabriksindstilling

Med denne funktion gemmes regulatorens aktuelle indstillinger som en ny grundindstilling (de tidligere fabriksindstillinger overskrives).

o05 -

o06

o15 Disp. Step = 0.5

o16 Max HoldTime

o38 Light cong

o39 Light remote

o46 Case clean

o64 -

o65 -

o66 -

o67 -

SensorCong NTC 5000 Ω @ 25°C (EKS 211) = 15 NTC 10000 Ω @ 25°C (EKS 221) = 16 NTC 3000 Ω @ 25°C = 17 NTC 2500 Ω @ 0°C = 18 NTC 10000 Ω @ 25°C = 19 NTC 2000 Ω @ 25°C = 20

Anden anvendelse for S5-føleren

Bibehold indstillingen til 0, hvis føleren er deneret til afrimningsføler i D10. Hvis D10 er indstillet til 0 eller 2, kan S5-indgangen anvendes til produktføler eller kondensatorføler. Her deneres hvilken: 0: Afrimningsføler 1: Produktføler 2: Kondensatorføler med alarm

Relæ 4

Her skal du denere anvendelsen for relæ 4: 1: Lys 2: Alarm

o70 S5 Cong

o72 DO4 Cong

- - - Night Setback 0=Dag 1=Nat

Service Service

Temperaturen målt med S5 føleren u09 S5 temp. Status på DI indgangen. On/1=sluttet u10 DI1 status Status på natdrift (on eller o) On/1=natdrift u13 Night Cond. Aæse den øjeblikkelige reguleringsreference u28 Temp. ref. Status på relæet til køling u58 Comp1/LLSV Status på relæet til ventilator u59 Fan relay Status på relæet til afrimning u60 Def. relay Temperaturen målt med Sair føleren u69 Sair temp Status på relæ 4 (alarm- eller lysfunktion) u71 DO4 status

Fejlmeddelelser Alarms

I en fejlsituation vil lysdioderne på fronten blinke, og alarmrelæet bliver aktiveret. Hvis du trykker på den øverste knap i denne situation, kan du se alarmmeddelelsen i displayet. Er der ere, kan du trykke videre og se dem. Der er to former for fejlmeddelelser - enten er det en alarm, der optræder under den daglige drift, eller det er en fejl i installationen. A-alarmer vil først blive synlige, når den indstillede tidsforsinkelse er udløbet. E-alarmer vil derimod straks blive synlige, når fejlen indtræder. Her er de meddelelser, der kan komme:

A1: Højtemperaturalarm High t. alarm

A2: Lavtemperaturalarm Low t. alarm

A4: Dør alarm Door Alarm

A5: Information. Parameter o16 er udløbet Max Hold Time

A15: Alarm. Signal fra DI indgang DI1 alarm

A45: Standby tilstand (stoppet køling via r12 eller DI-indgang) Standby mode

A59: Møbelrengøring. Signal fra DI indgang Case cleaning

A61: Kondensatoralarm Cond. alarm

E1: Fejl i regulatoren EKC error

E6: Fejl i realtidsur. Kontroller batteriet. / Genindstil uret. -

E27: Følerfejl på S5 S5 error

E29: Følerfejl på Sair Sair error

Ved kopiering af indstillinger til eller fra en kopieringsnøgle med funktionerne o65 eller o66, vil følgende informationer kunne optræde: 0: Kopieringen er afsluttet og OK

-4: Kopieringsnøglen er ikke monteret korrekt

-5: Kopieringen forløb ikke korrekt. Gentag kopieringen

-6: Kopieringen til EKC forløb ikke korrekt. Gentag kopieringen

-7: Kopieringen til kopieringsnøglen forløb ikke korrekt. Gentag kopieringen

-8: Kopiering er ikke mulig. Bestillingsnummer eller SW-version passer ikke

-9: Kommunikationsfejl og timeout

-10: Kopieringen er stadig igang (Informationen vil være at nde i o65 eller o66 et par sekunder efter kopieringen er påbegyndt.)

1 = alarm

Alarm destinations

Vigtigheden af de enkelte alarmer kan deneres med en indstilling (0, 1, 2 eller 3).

Advarsel! Direkte start af kompressorer * For at forhindre kompressorsammenbrud skal parametrene c01 og c02 indstilles i henhold til leverandørens krav eller almindeligvis: Hermetiske kompressorer: c02 min. 5 minutter Semihermetiske kompressorer: c02 min. 8 minutter og c01 min. 2 til 5 minutter (motorer fra 5 til 15 KW) *) Direkte aktivering af magnetventiler kræver ikke ændring af fabriksindstillingerne (0).

Tilslutninger

eller

Forsyning

230 V a.c.

Følere

Sair er termostatføler. S5 er afrimningsføler, og skal benyttes, hvis afrimningen skal stoppes på temperatur. Den kan dog også anvendes til produktføler eller til kondensatorføler.

Digital On/O signal

Sluttet indgang vil aktivere en funktion. De mulige funktioner er beskrevet i menuen o02.

Datakommunikation

Hvis der anvendes datakommunikation, er det vigtigt, at installationen af datakommunikationskablet udføres korrekt. Se separat litteratur nr. RC8AC...

Relæer

De generelle tilslutninger er:

Køling. Kontakten vil slutte, når regulatoren kalder på køling Afrimning. Ventilator. Alarm. Kontakten vil være åben under normaldrift og slutte i

alarmsituationer, og når regulatoren er spændingsløs.

Lys. Kontakten vil slutte, når regulatoren kalder på lys.

Elektrisk støj

Kabler til følere, DI indgange og datakommunikation skal holdes adskilt fra andre elkabler:

- Benyt separate kabelbakker

- Hold afstand imellem kabler på mindst 10 cm

- Lange kabler på DI-indgangen skal undgås.

Datakommunikation

Data

Forsyning 230 V a.c. +10/-15 %. 1,5 VA, 50/60 Hz

Følere NTC

Måleområde -40 til +30°C

Nøjagtighed

Regulator

Føler

Display LED, 3 cifre

Signal fra kontaktfunktion

Digital indgang

Krav til kontakter: Guldbelægning. Kabellængden må max. være 15 m. Benyt hjælperelæer, når afstanden er længere.

Max.1,5 mm2 erlederkabel på forsyning og relæer. El-tilslutningskabel

Stærkstrømstilslutninger er fastmonteret på printet.

Max. 1 mm2 på følere - og DI-indgange.

Svagstrømsklemmer er med stik

DO1. Køle 8 (6) A

DO2. Afrimning 8 (6) A Relæer*

DO3. Ventilator 6 (3) A

DO4. Alarm, lys

0 - 55°C, under drift

Omgivelser

-40 - 70°C, under transport

20 - 80% Rh, ikke kondenserende

Ikke chokpåvirkninger / vibrationer

Kapslingsklasse

Gangreserve til uret

IP 65 fra front.

Knapper og pakning er indstøbt i fronten

4 timer

EU lavspændingsdirektiv og EMC krav til CE-mærk-

Godkendelser

ning er opfyldt.

LVD-testet iht. EN 60730-1 og EN 60730-2-9, A1, A2

EMC-testet iht. EN 61000-6-3 og EN 61000-6-2

* DO1 og DO2 er 16 A relæer. De nævnte 8 A kan hæves til 10 A, hvis omgivelsestemperaturen

holdes under 50°C.

DO3 og DO4 er 8 A relæer. Max. belastning skal overholdes. ** Guldbelægning sikrer sluttefunktion ved små kontaktbelastninger *** UL-godkendelsen er basseret på 30000 koblinger.

Kapacitiv belastning Relæerne er ikke anvendelige til direkte kobling af kapacitive belastninger så som LED og on/o styring af EC motorer. Alle belastninger med en switch mode strømforsyning skal kobles med en dertil egnet kontaktor eller lignende.

±1 K under -35°C ±0,5 K imellem -35 til +25°C ±1 K over +25°C

Følerbestemt. Se venligst data for den aktuelle føler

CE (250 V a.c.)

UL*** (240 V a.c.)

10 A Resistive 5FLA, 30LRA

6 A Resistive 3FLA, 18LRA 131 VA Pilot duty

4 (1) A Min. 100 mA**

4 A Resistive 131 VA Pilot duty

Vægt = 200 g

Bestilling

Type Funktion Bestilling

EKC 202C-MS Køleregulator 084B8543

EKA 178A Datakommunikationsmodul. MOD-bus 084B8564

EKA 179A Datakommunikationsmodul. RS 485- LON 084B8565

EKA 181C

Batterimodul der sikrer uret ved langvarig strømudfald

084B8577

EKA 182A Kopieringsnøgle EKC - EKC 084B8567

Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specikationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.

ADAP-KOOL®

Danfoss EKC 202C-MS User guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
