Instrukcja użytkowania

Sterownik urządzenia chłodniczego

EKC 202C-MS

ADAP-KOOL® Refrigeration Control System

Wprowadzenie

Zastosowanie

• Sterownik służy do regulacji temperatury w urządzeniu chłodniczym i jest szczególnie polecany do stosowania w komorach

i meblach chłodniczych w supermarketach i innych

obiektach handlowych.

• Sterownik może również nadzorować: odtajanie, pracę wentylatorów, funkcje alarmowe i oświetlenie

• EKC 202C-MS urządzenie jest przeznaczone do montażu panelo-

wego

• Sygnał z czujników NTC

Charakterystyka

Sterownik reguluje temperaturę w oparciu o jeden czujnik temperatury. Czujnik temperatury jest umieszczany albo w strumieniu zimnego powietrza bezpośrednio za parownikiem, albo w strumieniu ciepłego powietrza przed parownikiem. Sterownik może sterować odtajaniem naturalnym lub elektrycznym. Załączenie chłodzenia po odtajaniu następuje po osiągnięciu zadanej temperatury końca odtajania lub po upłynięciu założonego czasu. Pomiar temperatury odtajania jest realizowany przy pomocy czujnika odtajania. W zależności od wersji sterownik wyposażony jest od dwóch przekaźników, którym przypisane mogą być następujące funkcje:

• Chłodzenie (sprężarka lub zawór elektromagnetyczny)

• Odtajanie

• Wentylator

• Alarm lub oświetlenie

Zalety:

• Zintegrowane funkcje

• Odtajanie wg potrzeb w układach z jedną sprężarka i jednym

parownikiem

• Przyciski i uszczelka są integralną częścią panelu czołowego

sterownika zapewniając jego szczelność

• Stopień ochrony panelu czołowego - IP65

• Wejście dwustanowe realizujące jedną z następujących funkcji:

- realizacji alarmu zamkniętych/otwartych drzwi

- załączenia odtajania

- wyłącznika głównego

- przełączenia w tryb pracy nocnej

- wyboru nastawy temperatury

- załączenia funkcji mycia urządzenia

• Możliwość szybkiego programowania przez kopiowanie nastaw

przy użyciu modułu pamięci zewnętrznej

• Sygnał z czujnika NTC (dostosowywalny)

• HACCP

Opcja kalibracji gwarantuje zgodność ze standardem EN 441-13.

• Moduły dodatkowe

Sterownik może zostać wyposażony w odpowiedni moduł dodatkowy, jeśli jest to wymagane w danej aplikacji. Sterownik posiada przygotowane złącze do zainstalowania modułu. Moduł dodatkowy wsuwany jest do wnętrza sterownika.

- Moduł baterii

Moduł gwarantuje zasilanie sterownika, gdy napięcie zasilania zaniknie na ponad cztery godziny. Dzięki temu funkcja zegara jest chroniona podczas awarii zasilania.

- Wymiana danych Jeśli potrzebna jest możliwość obsługi z komputera PC, w sterowniku należy umieścić moduł do wymiany danych.

• Odtajanie koordynowane za pośrednictwem sieci transmisji danych

Spis treści

Wprowadzenie................................................................................................2

Działanie............................................................................................................5

Przegląd menu................................................................................................6

Przegląd funkcji..............................................................................................8

2 Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 EKC 202C-MS

Podłączenia elektryczne.............................................................................14

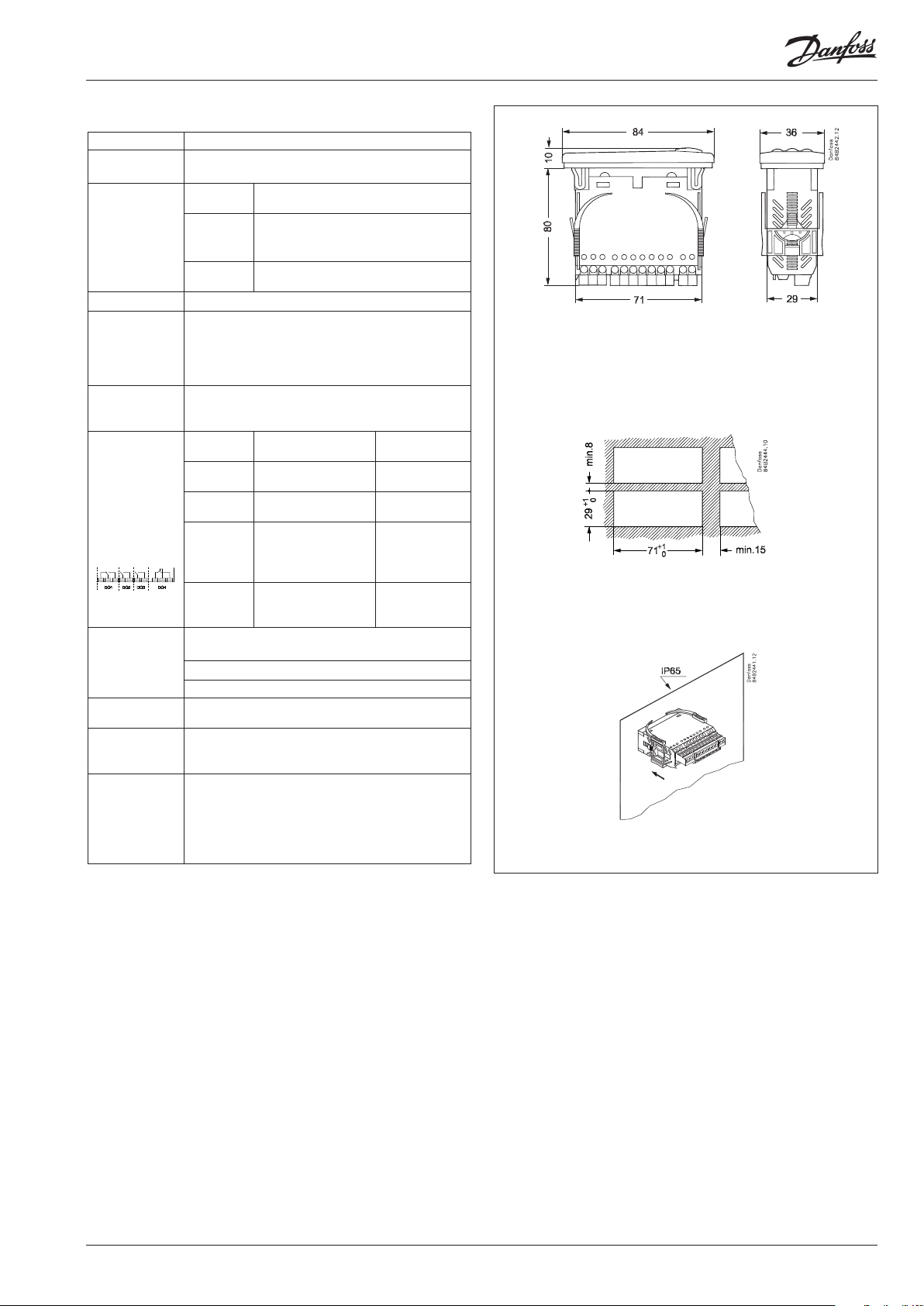

Dane techniczne............................................................................................15

Zamawianie.....................................................................................................16

Wyjścia i wejścia

Sterownik wyposażony w cztery przekaźniki, dwa czujniki temperatury i wejście dwustanowe.

• Regulacja temperatury przez sterowanie pracą sprężarki / zaworuelektromagnetycznego

• Czujnik odszraniania musi być podłączony, jeśli moment zakończenia odszraniania zależy od temperatury

• Jeśli moment zakończenia odszraniania zależy od czasu, czujnik może być używany do monitorowania temperatury skraplacza lub jako czujnik produktu

• Odtajanie elektryczne / odtajanie gorącym gazem

• Sterowanie pracą wentylatora

• Czwarty przekaźnik może być stosowany jako przekaźnik alarmowy lub do sterowania oświetleniem.

Czujniki

Należy podłączyć jeden lub dwa czujniki NTC tego samego typu.

Do wyboru są następujące czujniki: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) NTC 3000 Ω @ 25°C NTC 2500 Ω @ 0°C NTC 10000 Ω @ 25°C NTC 2000 Ω @ 25°C

Typ należy ustawić w menu o06.

Type NTC 5000 Ω

@ 25°C (M2020)

Danfoss NTC EKS 211 EKS 221 - - - -

°C Ω Ω Ω Ω Ω Ω

30 4029 8313 2417 - 8300 1651

25 5000 10000 3000 883 10000 2000

20 6246 12091 3747 1074 12271 2437

15 7855 14695 4712 1313 15146 2987

10 9951 17958 5970 1616 18809 3682

5 12696 22068 7617 2000 23504 4571

0 16330 27278 9798 2492 29564 5716

−5 21166 33922 12700 3124 37441 7198

−10 27681 42450 16608 3947 47754 9133

−15 36503 53468 21902 5019 61357 11644

−20 48614 67801 29168 6434 79440 14961

−25 65333 86580 39200 8306 103676 19402

−30 88766 111364 53259 10822 136428 25388

−35 121795 144324 73077 14217 181078 33505

−40 169157 188500 101490 18848 242495 44657

Alternativer Alternatives Alternativen Alternatives Alternativas

o06 n01 n02 n03 n04 n05 n06

NTC 10000 Ω

@ 25°C (Beta 3435)

Carel:

HP/WF/WP/INF

Dixell:

NS/NG/NX/NY/NT

Eliwell:

SN8

Lae:

SN4K..P

NTC 3000 Ω

Frigo:

M841

@ 25°C

NTC 2500 Ω

Wurm:

TRK 277

@ 0°C

NTC 10000 Ω

@ 25°C

Wurm:

T2000

Lae:

SN2K..P

NTC 2000 Ω

@ 25°C

EKC 202C-MS Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 3

Start odtajania

Odtajanie może być realizowane następująco: Okresowo: odtajanie jest uruchamiane co określony czas, np. co osiem godzin W zależności od czasu chłodzenia: odtajanie jest uruchamiane po upłynięciu określonego, sumarycznego czasu chłodzenia. Mniejsze obciążenie powoduje odpowiednio dłuższe przerwy pomiędzy kolejnymi uruchomieniami odtajania. Wymuszone przez sygnał zewnętrzny: odtajanie jest uruchamiane po aktywowaniu wejścia dwustanowego DI. Ręcznie: odtajanie może być uruchomione poprzez naciśnięcie dolnego przycisku na panelu czołowym sterownika. Przez sygnał z czujnika odtajania S5: w układach z jedną sprężarką i jednym parownikiem mierząc temperaturę S5 można monitorować wydajność parownika. Nadmierne zaszronienie parownika spowoduje rozpoczęcie cyklu odtajania. Wg schematu: odtajanie jest rozpoczynane o określonych godzinach, nie częściej jednak niż 6 razy na dobę. Przez układ transmisji danych: odtajanie może być uruchamiane zdalnie przez moduł nadrzędny. Wszystkie powyżej przedstawione metody można stosować łącznie w sposób dowolny. Zastosowanie każdej z nich spowoduje uruchomienie odtajania. W chwili uruchomienia odtajania zegar odtajania zostanie ustawiony na zero.

Start odtajania sygnałem impulsowym

Jeżeli wymagana jest koordynacja odtajań to musi być realizowana przez układ transmisji danych.

Wejście dwustanowe

Wejście dwustanowe jest stosowane do realizacji następujących funkcji:

- alarmu otwarte/zamknięte drzwi

- załączania odtajania

- startu/zatrzymania chłodzenia (wyłącznika głównego)

- zmiany na nocny tryb pracy

- mycia urządzenia

- zmiany temperatury zadanej

- zał./wył. zasialania czynnikiem

Mycie urządzenia

Funkcja ta ułatwia przeprowadzenie kolejnych faz mycia urządzenia chłodniczego. Kolejne załączanie przycisku podłączonego do wejścia DI powoduje przechodzenie do kolejnych faz mycia. Pierwszy sygnał powoduje wyłączenie chłodzenia (wentylatory nadal pracują). Drugi sygnał powoduje zatrzymanie wentylatorów. Trzeci, ostatni sygnał, powoduje przywrócenie chłodzenia. Informacja o kolejnej fazie mycia pokazywana jest odpowiednio na wyświetlaczu.

W czasie przeprowadzania procedury mycia funkcja monitorowania temperatury jest wyłączona.

W przypadku pracy sterownika w sieci transmisji danych informacja o uruchomieniu funkcji jest przekazywana do jednostki nadrzędnej jako odpowiedni alarm. Jest on rejestrowany w systemie, co pozwala kontrolować i potwierdzać wykonanie mycia urządzenia.

- + + °C

1 ÷ + Fan

2 ÷ ÷ O

3 + + °C

Odtajanie wg potrzeb

1 Na podstawie czasu chłodzenia Odtajanie jest uruchamiane po upłynięciu określonego, zakumulowanego czasu załączenia chłodzenia 2 Na podstawie temperatury Odtajanie może również być uruchamiane w oparciu o śledzenie wskazań temperatury czujnika S5. Pomiędzy odtajaniami temperatura S5 systematycznie obniża się na skutek rosnącego zaszronienia parownika. Odtajanie jest uruchamiane po spadku temperatury S5 do z góry określonej wartości.

Ta funkcja może być stosowana tylko w układach z jedną sprężarką i jednym parownikiem.

4 Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 EKC 202C-MS

Działanie

Wyświetlacz

Na wyświetlaczu pokazywane są trzy cyfry. Temperatura jest pokazywana w °C lub °F w zależności od wybranej nastawy.

Diody LED na panelu przednim sterownika

Diody zapalają się w chwili załączenia przyporządkowanego przekaźnika.

= Chłodzenie = Odtajanie = Wentylator

Pojawienie się alarmu sygnalizowane jest miganiem diod. Odpowiednie kody błędów są wyświetlane po jednorazowym naciśnięciu górnego przycisku. Jednocześnie następuje skasowanie/ zatwierdzenie aktywnego alarmu.

Odtajanie

Podczas odtajania na wyświetlaczu pojawia się symbol -d-. Taki stan utrzymuje się przez 15 minut po wznowieniu chłodzenia. Wyświetlanie symbolu -d- jest przerywane gdy:

- w przeciągu 15 minut zostanie osiągnięta odpowiednia temperatura

- regulacja zostanie zatrzymana (r12)

- zostanie załączony alarm wysokiej temperatury

Przyciski

Przyciski dolny i górny służą do zmiany wartości nastawy, odpowiednio na niższą lub wyższą wartość. Zmiana wartości jest możliwa dopiero po uzyskaniu dostępu do menu. Dostęp uzyskuje się po naciśnięciu górnego przycisku przez kilka sekund - po czym następuje przejście do kolumny z parametrami. Aby zmienić dany parametr należy go odnaleźć i nacisnąć środkowy przycisk pojawi się wartości parametru. Po zmianie wartości zatwierdzamy ją naciskając ponownie środkowy przycisk.

Przykłady

Wybór i zmiana parametru

1. Nacisnąć górny przycisk aż do ukazania się parametru r01

2. Naciskać dolny lub górny przycisk aż do odnalezienia właściwego parametru

3. Nacisnąć środkowy przycisk w celu wyświetlenia wartości parametru

4. Naciskając dolny lub górny przycisk wybrać nową wartość

5. Nacisnąć środkowy przycisk aby zapamiętać nową wartość

Kasowanie alarmu / Podgląd kodów alarmowych

- Nacisnąć krótko górny przycisk Jeśli aktywnych jest kilka alarmów to ich kody można przeglądać naciskając dolny lub górny przycisk

Nastawa temperatury

1. Nacisnąć przycisk środkowy - zostanie pokazana wartość nastawy temperatury

2. Naciskając górny lub dolny przycisk wybrać nową wartość nastawy

3. Nacisnąć ponownie środkowy przycisk, aby zatwierdzić nastawę.

Ręczne uruchomienie/zatrzymanie odtajania

- Nacisnąć dolny przycisk przez cztery sekundy

Podgląd temperatury wskazywanej przez drugi czujnik

- Nacisnąć krótko dolny przycisk Jeśli drugi czujnik jest nie zainstalowany, na wyświetlaczu pojawi się komunikat „non”.

100% szczelności

Przyciski i uszczelka są osadzone w panelu czołowym sterownika. Dzięki zastosowaniu specjalnej technologii zgrzewania – plastikowa płyta czołowa, przyciski oraz uszczelnienie tworzą jednolity panel, odporny na wilgoć i zanieczyszczenia.

EKC 202C-MS Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 5

Przegląd menu

EKC 202: SW = 1.3x

Funkcja Kod Normalna praca

Nastawa temperatury --- -50°C 50°C 2°C

Termostat

Różnica załączeń r01 0,1 K 20 K 2 K Maksymalna nastawa termostatu r02 -49°C 50°C 50°C Minimalna nastawa termostatu r03 -50°C 49°C -50°C Korekcja wskazania temperatury r04 -20 K 20 K 0.0 K Jednostka temperatury (°C/°F) r05 °C °F °C Korekcja sygnału czujnika Sair r09 -10 K 10 K 0 K Wył. główny (obsługa ręczna, stop, start: -1,0,1) r12 -1 1 1 Zmiana nastawy w trybie nocnym r13 -10 K 10 K 0 K Aktywacja przesunięcia nastawy termostatu r40 r39 OFF on OFF Wielkość przesunięcia nastawy (aktywacja przez r39 lub DI) r40 -50 K 50 K 0 K

Alarm

Opóźnienie alarmu temperatury A03 0 min 240 min 30 min Opóźnienie alarmu drzwi A04 0 min 240 min 60 min Opóźnienie alarmu temperatury przy wychładzaniu A12 0 min 240 min 90 min Górna nastawa alarmu temperatury A13 -50°C 50°C 8°C Dolna nastawa alarmu temperatury A14 -50°C 50°C -30°C Opóźnienie alarmu wejścia DI 1 A27 0 min 240 min 30 min Górna nastawa alarmu temperatury skraplacza (o70) A37 0°C 99°C 50°C

Sprężarka

Minimalny czas pracy c01 0 min 30 min 0 min Minimalny czas postoju c02 0 min 30 min 0 min Odwrotne działanie przekaźnika sprężarki (funkcja NC) c30 0 / OFF 1 / on 0 / OFF

Odtajanie

Metoda odtajania (brak/EL/gaz) d01 no gas EL Temperatura końca odtajania d02 0°C 25°C 6°C Odstęp pomiędzy startami odtajania d03 0 hours 240 hours 8 hours Maksymalny czas trwania odtajania d04 0 min 180 min 45 min Przesunięcie załączenia odtajania po rozruchu d05 0 min 240 min 0 min Czas ociekania d06 0 min 60 min 0 min Opóźnienie załączenia wentylatora po odtajaniu d07 0 min 60 min 0 min Temperatura załączenia wentylatora d08 -15°C 0°C -5°C Praca wentylatora podczas odtajania 0: Zatrzymany 1: Działa 2: Działa podczas odpompowywania lub odszraniania Czujnik odtajania (0=brak, 1=S5, 2=Sair) d10 0 2 0 Maksymalny czas chłodzenia bez odtajania d18 0 hours 48 hours 0 hours Odtajanie wg potrzeb - maksymalna odchyłka S5 W instalacjach centralnych ustawić 20 K (= wył.)

Wentylator

Wyłączenie wentylatora przy wyłączeniu sprężarki F01 no yes no Opóźnienie wyłączenia wentylatora F02 0 min 30 min 0 min Temperatura wyłączenia wentylatora (S5) F04 -50°C 50°C 50°C

Zegar czasu rzeczywistego

Sześć nastaw załączeń odtajania. Nastawa godziny załączenia 0=OFF (zegar odtajania wyłączony) Sześć nastaw załączeń odtajania Nastawa minut załączenia 0=OFF (zegar odtajania wyłączony) Zegar - nastawa godzin t07 0 hours 23 hours 0 hours Zegar - nastawa minut t08 0 min 59 min 0 min Zegar - nastawa daty t45 1 31 1 Zegar - nastawa miesiąca t46 1 12 1 Zegar - nastawa roku t47 0 99 0

Różne

Opóźnienie załączenia przekaźników po załączeniu zasilania o01 0 s 600 s 5 s Wejście dwustanowe DI 1. Funkcje: 0=nieużywane. 1= stan DI 1 . 2= funkcja drzwi z alarmem kiedy otwarte. 3=alarm otwartych drzwi. 4= start odtajania, 5= zewnętrzny wyłącznik główny, 6=tryb nocny, 7=przesunięcie nastawy termostatu (aktywowany r40), 8=alarm kiedy zwarte, 9=alarm kiedy rozwarte, 10=mycie, 11=zasilanie czynnikiem wył. kiedy rozwarte Adres sieciowy o03 0 240 0 Przesłanie adresu (wyłącznik ON/OFF) o04 OFF ON OFF Kod dostępu 1 (pełen) o05 0 100 0 Typ czujnika n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) n02: NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω @ 25°C n06: NTC 2000 Ω @ 25°C Rozdzielczość wyświetlacza=0.5 (normalnie z czujnikiem Pt rozdzielczość=0.1) o15 no yes no Maksymalny czas oczekiwania po odtajaniu koordynowanym o16 0 min 60 min 20

Parametry

d09 no yes yes

d19 0 K 20 K 20 K

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

o02 0 11 0

o06 n01 n06 n02

Wartość

min.

Wartość

maks.

Nastawa

fabrycz.

Aktualna

nastawa

6 Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 EKC 202C-MS

Konguracja oświetlenia (przekaźnik 4) 1=Zał. w trybie nocnym, 2=Zał./Wył. przez układ transmisji danych, 3= Zał./Wył. zgodnie ze stanem wejścia DI, jeśli DI skogurowano jako funkcję drzwi lub alarm drzwi Załączenie oświetlenia (tylko gdy o38=2) o39 OFF ON OFF Sekwencja mycia urządzenia, 0=normalna praca, 1=tylko wentylatory zał., 2=wszystkie wyjścia wył. Kod dostępu 2 (ograniczony dostęp) o64 0 100 0 Tylko EKC 202. Kopiowanie nastaw do pamięci zewn. Wybierz nr zapisu. o65 0 25 0 Tylko EKC 202 Kopiowanie nastaw z pamięci zewn. wcześniej zapisanych funkcją o65 o66 0 25 0 Zmiana nastaw fabrycznych (wg bieżących) o67 OFF On OFF Przeznaczenia czujnika S5 (0=czujnik odtajania, 1=czujnik temp. produktów, 2= czujnik

temp. skraplacza Przeznaczenie przekaźnika. 4 : 1=oświetlenie , 2= alarm o72 1 2 2

Serwis

Temp. mierzona przez czujnik S5 u09 Stan wejścia DI on/1= zwarte u10 Stan pracy nocnej (on/o ) (1 = zwarte) u13 Odczyt temp. zadanej u28 Stan przekaźnika chłodzenia. Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u58 Stan przekaźnika wentylatora. Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u59 Stan przekaźnika odtajania. Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u60 Temperatura czujnika S air u69 Stan przekaźnika 4 (alarm, światło). Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u71

Nastawy fabryczne Powrót do nastaw fabrycznych wykonywany jest następująco:

- wyłączyć zasilanie sterownika

- włączyć zasilanie trzymając jednocześnie wciśnięte przyciski górny i dolny

o38 1 3 1

o46 0 2 0

o70 0 2 0

Kody błędów Kody alarmów Kody stanu pracy

E1 Błąd w sterowniku A 1 Alarm wysokiej temperatury S0 Regulacja E6 Wymienić baterię i sprawdzić zegar A 2 Alarm niskiej temperatury S1 Oczekiwanie na zakończenie odtajania

E 27 Błąd czujnika S5 A 4 Alarm drzwi S2 Sprężarka załączona wg c01 E 29 Błąd czujnika Sair A 5 Max. czas oczekiwania wg o16 S3 Sprężarka wyłączona wg c02

A 15 Alarm wejścia DI S4 Ociekanie A 45 Tryb gotowości S10 Chłodzenie wyłączone wyłącznikiem

A 59 Mycie urządzenia S11 Chłodzenie wyłączone przez termostat A 61 Alarm skraplacza S14 Cykl odtajania . Odtajanie

koordynowanego

głównym

S15 Cykl odtajania. Opóźnienie załączenia

wentylatorów

S16 Chłodzenie wyłączone z powodu rozwarte-

go wejścia DI S17 Drz wi otwarte (DI rozwarte) S20 Chłodzenie w trybie awaryjnym S25 Ręczne sterowanie wyjściami S29 Mycie S32 Opóźnienie załączenia wyjść non Temperatura czujnika temp. odtajania nie

może być wyświetlona. Koniec odtajania

wg czasu

-d- Odtajanie w toku / rozruch po odtajaniu PS Wymagane hasło. Wprowadź hasło

Uruchomienie:

Sterowanie rozpoczyna się wraz z zasileniem sterownika.

1. Wykonać przegląd nastaw fabrycznych. Wprowadzić wymagane zmiany wartości odpowiednich parametrów.

2. W przypadku pracy w sieci ustawić adres (parametr o03) i przesłać go do jednostki centralnej zmieniając wartość parametru o04 na ON.

EKC 202C-MS Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 7

Przegląd funkcji

Poniżej przedstawiony jest opis wszystkich parametrów. Parametry dostępne w poszczególnych wersjach sterowników zaznaczone są w tabeli Przegląd Menu

Funkcja Para-

Wskazanie w czasie normalnej pracy

W czasie normalnej pracy wyświetlana jest wartość temperatury mierzona przez czujnik termostatu Sair.

Termostat Thermostat control

Nastawa temperatury - wartość zadana regulacji

Termostat pracuje według wartości zadanej (ewentualnie skorygowanej funkcją przesuwającą wartość nastawy). Wartość zadana jest wprowadzana po naciśnięciu środkowego przycisku. Zmiana nastawy może być ograniczona lub zablokowana przez odpowiednie ustawienia parametrów r02 i r03. Podgląd aktualnej wartości zadanej jest widoczny pod parametrem u28.

Różnica załączeń

Kiedy temperatura jest wyższa niż nastawa + różnica załączeń, przekaźnik chłodzenia zostanie załączony. Wyłączenie przekaźnika nastąpi, kiedy temperatura spadnie do poziomu nastawy.

Parametr przy obsłudze zdalnej

metr

Display air (u69)

Cutout °C

r01 Dierential

Ref. Dif.

Ograniczenie wartości zadanej

Zakres ustawień dla wartości zadanej może być zawężony tak, aby przypadkowo nie mogła zostać wprowadzona wartość zbyt wysoka lub zbyt niska

Maksymalna dopuszczalna nastawa temperatury r02 Max cutout °C

Minimalna dopuszczalna nastawa temperatury r03 Min cutout °C

Korekcja wskazań wyświetlacza

Jeśli temperatura przestrzeni chłodzonej różni się od temperatury wskazywanej przez sterownik można wprowadzić korektę wskazań wyświetlacza

Jednostka temperatury

Możliwe jest wybranie wskazań temperatury w: °C lub °F

Korekcja sygnału czujnika Sair

Kompensacja oporności przewodów czujnika

Załączenie / wyłączenie chłodzenia (wyłącznik główny)

Parametr ten pozwala załączyć lub wyłączyć chłodzenie, a także załączyć tryb ręcznego sterowania wyjściami. Załączenie i wyłączenie chłodzenia może być również realizowane przez zewnętrzny przełącznik podłączony do wejścia DI. Wyłączenie chłodzenia jest sygnalizowane przez alarm A45.

Zmiana nastaw w trybie nocnym

Wartość zadana regulacji termostatu zostanie zwiększona o wartość tego parametru, kiedy sterownik przejdzie w tryb pracy nocnej. (Aby obniżyć nastawę, np. w celu akumulacji zimna, należy wprowadzić wartość ujemną).

Przesunięcie nastawy

Po załączeniu funkcji zakres nastawy termostatu zostanie przesunięty o wartość podaną w parametrze r40. Aktywacja może również być przeprowadzona przy użyciu wejścia DI (konguracja wejścia DI - parametr o02) .

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1 (W programie AKM niezależnie od nastawy parametru r05 wartości wyświetlane są zawsze w °C)

r09 Adjust Sair

r12 Main Switch

1: Start 0: Stop

-1: sterowanie ręczne

r13 Night oset

r39 Th. oset

Wielkość przesunięcia nastawy

Wartość nastawy termostatu i nastawa alarmowa są przesuwane o określoną ilość stopni po aktywowaniu funkcji przesunięcia nastawy.

r40 Th. oset K

Night setbck (rozpoczęcie wysyłania sygnału trybu nocnego)

8 Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 EKC 202C-MS

Alarm Alarm settings

Sterownik sygnalizuje alarm w różnych sytuacjach. Zaistnienie stanu alarmowego sygnalizowane jest miganiem diod (LED) na panelu czołowym sterownika i załączeniem przekaźnika alarmowego.

Opóźnienie alarmu temperatury

Jeśli jest przekroczona jedna z dwóch granicznych wartości temperatury, to włączona zostanie funkcja odliczania czasu. Uruchomienie alarmu nastąpi po upłynięciu czasu opóźnienia. Opóźnienie jest nastawiane w minutach.

Opóźnienie alarmu otwartych drzwi

Wartość opóźnienia jest określone w minutach. Funkcja wyłącznika drzwiowego jest deniowana przez parametr o02

Opóźnienie alarmu temperatury przy wychładzaniu

Opóźnienie to dotyczy sygnalizacji alarmu po uruchomieniu sterownika, podczas odtajania i bezpośrednio po nim. Powrót do normalnego czasu opóźnienia (A03) nastąpi, kiedy temperatura spadnie poniżej górnej nastawy alarmu temperatury. Opóźnienie jest określone w minutach.

Górna nastawa alarmowa

Nastawa progu sygnalizacji alarmu wysokiej temperatury, określona w °C. Wartość ta będzie podwyższona w czasie pracy nocnej o wartość taką samą jak nastawa nocna (będzie podwyższona tylko, gdy zmiana nastawy nocnej jest dodatnia). Próg ten będzie również podnoszony w przypadku zadziałania funkcji przesunięcia nastawy (r39).

Dolna nastawa alarmowa

Nastawa progu sygnalizacji alarmu niskiej temperatury, określona w °C. Wartość ta będzie również przesuwana w przypadku zadziałania funkcji przesunięcia nastawy (r39).

Opóźnienie alarmu wejścia DI

Zwarcie lub rozwarcie wejścia DI może uruchamiać alarm po upłynięciu ustawionego czasu. Funkcja jest kongurowana przez parametr o02.

Górna nastawa alarmowa dla skraplacza

Jeśli czujnik S5 jest wykorzystywany do kontroli temperatury skraplacza należy ustawić próg, powyżej którego sygnalizowany będzie alarm. Wartość ta jest określona w °C. Parametr o70 służy do zdeniowania czujnika S5 jak czujnika skraplacza. Alarm przestaje być aktywny, jeśli temperatura spadnie o 10K poniżej progu alarmowego.

Sprężarka Compressor control

Przekaźnik załączający sprężarkę załączany jest zgodnie z działaniem funkcji termostatu.

Priorytet poszczególnych alarmów może być ustawiony za pomocą modułu transmisji danych. Można to zrealizować z poziomu menu, opcja “Alarm destinations”

A03 Alarm delay

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI

A37 Condtemp Al.

Reset alarm

Czasy pracy

Aby chronić sprężarkę przed zbyt częstym załączaniem/wyłączaniem należy ustawić odpowiednie wartości minimalnego czasu pracy i minimalnego czasu postoju. Wartości te nie są brane pod uwagę przy załączaniu odtajania.

Min. czas pracy (w minutach) c01 Min. On time

Min czas postoju (w minutach) c02 Min. O time

Odwrotne działanie przekaźnika sprężarki

0: Normalne działanie polegające na załączeniu przekaźnika, kiedy chłodzenie jest wymagane 1: Działanie odwrotne polegające na wyłączeniu przekaźnika, kiedy chłodzenie jest wymagane. Wybór tego trybu powoduje, że chłodzenie będzie załączone przy braku zasilania

sterownika.

Odtajanie Defrost control

Sterownik jest wyposażony w licznik czasu, który jest zerowany po każdym uruchomieniu odtajania. Licznik ten załącza odtajanie po upływie zdeniowanego odstępu czasu między odtajaniami. Zaczyna on odliczać czas po załączeniu zasilania sterownika, ale jego pierwsze uruchomienie może być opóźnione odpowiednią nastawą parametru d05. W przypadku zaniku zasilania licznik czasu zatrzymuje się, lecz jego wskazanie zostanie zapamiętane i po ponownym zasileniu sterownika odliczanie czasu będzie kontynuowane. Odtajanie w ustalonych odstępach czasu może być stosowane jako najprostsza metoda startu odtajania, jednak będzie również funkcjonować jako odtajanie awaryjne w przypadku niezałączenia odtajania przez inne funkcje. Sterownik jest również wyposażony w zegar czasu rzeczywistego, co, przy odpowiednich nastawach, umożliwia załączanie odtajania o określonych porach doby. Jeśli zachodzi obawa zaniku napięcia przez okres dłuższy niż 4 godziny sterownik należy wyposażyć w dodatkowy moduł rezerwowego zasilania (bateria opcja możliwa tylko w EKC 202). Uruchomienie odtajania może być przeprowadzone ręcznie, za pomocą wejścia dwustanowego DI lub systemu zdalnej komunikacji.

c30 Cmp relay NC

EKC 202C-MS Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 9

Wszystkie metody startu odtajania są dostępne jednocześnie, należy więc odpowiednio z nich korzystać tak aby nie spowodować zbyt częstych startów odtajania wywoływanych przez różne funkcje. Odtajanie jest zakończone po upływie określonego czasu lub na podstawie sygnału z czujnika temperatury.

Metoda odtajania

Istnieje możliwość wyboru sposobu odtajania przy pomocy grzałki lub trybu pracy bez odtajania. W czasie odtajania przekaźnik odtajania zostanie załączony. W czasie odtajania gazowego, przekaźnik sprężarki zostanie załączony.

Temperatura końca odtajania

Odtajanie jest przerywane po osiągnięciu zadanej temperatury mierzonej przez czujnik końca odtajania (czujnik jest określany przez parametr d10).

Odstęp między startami kolejnych odtajań

Licznik czasu jest zerowany po każdym załączeniu odtajania i rozpoczyna odliczanie od początku. Po upływie zdeniowanego przedziału czasowego uruchamiane jest kolejne odtajanie. Licznik czasu może być wykorzystany jako prosta metoda uruchamiania odtajania lub jako zabezpieczenie w postaci maksymalnego odstępu między odtajaniami w przypadku wyboru innej metody startu odtajania. W przypadkach koordynacji odtajań kilku sterowników (bez zegara czasu rzeczywistego lub układu transmisji danych) określony odstęp będzie czasem pomiędzy odtajaniami. W przypadkach odtajania realizowanych z zastosowaniem zegara czasu rzeczywistego lub z udziałem układu transmisji danych nastawiony odstęp musi obejmować dłuższy okres czasu niż odstęp wynikający z nastaw dotyczących czasu rzeczywistego. Jeśli interwał będzie krótszy to nastąpi niepotrzebne, załączenie odtajania. Najpierw zgodnie z ustawionym odstępem a następnie zgodnie z nastawą wg zegara czasu rzeczywistego. W przypadku braku zasilania zliczony czas zostanie zapamiętany. Po przywróceniu zasilania licznik czasu rozpocznie pomiar od zapamiętanej wartości. Licznik czasu nie będzie załączony dla nastawy parametru równej 0.

Maksymalny czas trwania odtajania

Nastawa zabezpiecza przed zbyt długim trwaniem odtajania w awaryjnych przypadkach niewyłączenia odtajania w oparciu o wzrost temperatury lub odtajanie koordynowane. (jeśli parametr d10 = 0 to nastawa jest równa czasowi odtajania)

Czas przesunięcia początku odtajania po zaniku napięcia

Ta funkcja ma jedynie znaczenie, gdy występuje kilka urządzeń chłodzących lub ich grup, dla których odtajanie ma być przesunięte w czasie oraz gdy wybrano opcję z ustalonym odstępem czasu pomiędzy startami odtajania (d03). Funkcja ta opóźnia start licznika czasu o zadaną ilość minut. Opóźnienie nastąpi tylko dla pierwszego odtajania po zaniku napięcia. Funkcja ta jest aktywowana po każdym zaniku napięcia.

Czas ociekania

Należy ustawić czas, jaki ma upłynąć od zakończenia odtajania do momentu ponownego załączania chłodzenia (czas, w którym woda ocieknie z parownika).

Opóźnienie załączenia wentylatora po odtajaniu

Należy ustawić czas, jaki ma upłynąć od momentu włączenia chłodzenia po odtajaniu do momentu ponownego rozpoczęcia pracy przez wentylator (czas w którym woda zamarza na parowniku).

Temperatura załączenia wentylatora

Wentylator może zostać włączony nieco wcześniej niż jest to określone przez parametr d07 jeśli czujnik odtajania S5 zarejestruje temperaturę niższą od określonej przez d08.

Praca wentylatora w czasie odtajania

Parametr ten określa czy wentylator ma pracować w czasie odtajania. 0: zatrzymany (pracuje podczas odessania) 1: praca (zatrzymany podczas opóźnienia wentylatora) 2: praca (tylko podczas odessania i odtajania)

Czujnik odtajania Parametr deniujący czujnik odtajania: 0: bez czujnika, odtajanie według czasu 1: S5 2: Sair

Odtajanie wg potrzeb (wg zakumulowanego czasu chłodzenia)

Nastawa maksymalnego czasu chłodzenia bez odtajania. Po przekroczeniu nastawy następuje załączenie odtajania. Dla nastawy = 0 funkcja jest wyłączona

Odtajanie wg potrzeb (wg temperatury S5)

Sterownik śledzi efektywność pracy parownika w oparciu o wskazania czujnika S5 i wewnętrzny algorytm. Odtajanie jest inicjowane po obniżeniu temperatury S5 poniżej nastawionej maksymalnej odchyłki, od wartości występującej w czasie normalnej pracy parownika. Określana jest maksymalna odchyłka wskazania, po przekroczeniu której rozpoczyna się odtajanie. Funkcja ta może być stosowana tylko w układach z jedną strężarką i jednym parownikiem. Dla nastawy = 20 funkcja jest wyłączona.

Wskazanie temperatury S5 jest widoczne na wyświetlaczu po naciśnięciu dolnego przycisku na panelu przednim sterownika.

d01 Def. method

d02 Def. Stop Temp

d03 Def Interval

(0=o)

d04 Max Def. time

d05 Time Stagg.

d06 DripO time

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d18 MaxTherRunT

d19 CutoutS5Dif.

Defrost temp.

10 Instrukcja użytkowania RS8GH249 © Danfoss 2015-08 EKC 202C-MS

Ręczne załączenie odtajania następuje po naciśnięciu i przytrzymaniu przez 4 s dolnego przycisku na panelu przednim sterownika. Zatrzymanie prowadzonego odtajania następuje w ten sam sposób.

Wentylator Fan control

Wyłączenie wentylatora przy wyłączeniu sprężarki

Parametr ten określa czy wentylator zostanie wyłączony przy wyłączeniu sprężarki.

Opóźnienie wyłączenia wentylatora przy wyłączeniu sprężarki

Jeśli została wybrana funkcja wyłączenia wentylatora przy wyłączeniu sprężarki to możliwe jest zadanie opóźnienia zatrzymania wentylatora. Parametr F02 deniuje to opóźnienie.

Temperatura wyłączenia wentylatora

Wentylatory zostaną wyłączone w sytuacji wystąpienia awarii chłodzenia, tak aby niepotrzebnie nie dostarczały ciepła do przestrzeni chłodzonej. Jeśli czujnik odtajania zarejestruje temperaturę wyższą niż zadana w tym miejscu to wentylatory zostaną wyłączone. Ponowne włączenie wentylatorów nastąpi przy 2 K poniżej nastawy. Funkcja nie jest aktywna podczas odtajania i rozruchu po odtajaniu. Wprowadzenie nastawy +50oC powoduje wyłączenie funkcji.

Planowanie wewnętrznego odszraniania/funkcja zegara

(Nie jest używane w przypadku planowania zewnętrznego odszraniania za pośrednictwem wymiany danych). Ustawienie zegara jest wymagane tylko wtedy, gdy nie istnieje wymiana danych.

Załączenie odtajania, nastawa godziny t01-t06

Załączenie odtajania, nastawa minut (parametr t11 dotyczy godziny wg nastawy t01 itd.). Jeśli wszystkie nastawy od t01 do t16 wynoszą 0, to zegar nie zainicjuje odszraniania.

Zegar czasu rzeczywistego: Ustawienie zegara jest wymagane tylko wtedy, gdy nie istnieje wymiana danych. W przypadku awarii zasilania trwającej krócej niż cztery godziny funkcja zegara nie zostaje usunięta. Opcja: moduł baterii

Zegar: Nastawa godziny t07

Zegar: Nastawa minut t08

Zegar: Nastawa daty t45

Zegar: Nastawa miesięcy t46

Zegar: Nastawa roku t47

Różne Miscellaneous

Opóźnienie załączenia przekaźników

Możliwe jest określenie opóźnienia załączenia przekaźników. Funkcja ta jest przydatna przy rozruchu lub po przerwie w zasilaniu, umożliwia zwłokę, która redukuje ewentualne przeciążenie sieci zasilającej. Nastawiany jest czas opóźnienia.

Wejście dwustanowe DI

Sterownik posiada dwustanowe wejście DI, które może być użyte do realizacji jednej z poniżej przedstawionych funkcji: O: wejście jest nieużywane

1) Monitorowanie stanu wejścia

2) Funkcja otwartych/zamkniętych drzwi. Rozwarte wejście DI sygnalizuje otwarte drzwi. Zatrzymane zostają wentylatory i sprężarka. Po przekroczeniu czasu określonego przez parametr A4 uruchomiony zostanie alarm i chłodzenie zostanie wznowione.

3) Alarm zamkniętych/otwartych drzwi. Rozwarte wejście DI sygnalizuje otwarte drzwi. Po przekroczeniu czasu określonego przez parametr A4 uruchomiony zostanie alarm

4) Odtajanie. Do wejścia DI podłączony jest zewnętrzny przycisk odtajania. Sterownik

zarejestruje aktywowanie wejścia DI i rozpocznie cykl odtajania. Jeśli sygnał odbierany jest przez

kilka sterowników połączenia należy wykonać w ten sam sposób. (DI do DI oraz GND do GND). Sygnał impulsowy.

5) Wyłącznik główny. Regulacja jest załączona, gdy wejście jest zwarte. Regulacja jest

wyłączona, gdy wejście jest rozwarte.

6) Tryb pracy nocnej. Regulacja w trybie nocnym jest załączona, gdy wejście jest zwarte.

7) Przesuniecie nastawy, gdy wejście jest zwarte. Wartość przesunięcia nastawy zgodnie z parametrem r40.

8) Alarm. Alarm jest sygnalizowany jeśli wejście jest zwarte.

9) Alarm. Alarm jest sygnalizowany jeśli wejście jest rozwarte.

10) Mycie urządzenia. Kolejne etapy sekwencji mycia urządzenia są aktywowane przez zewnętrzny przycisk (opis funkcji – strona 4). Sygnał impulsowy.

11) zasilanie czynnikiem zał./wył kiedy DI jest rozwarte

t11-t16

Def Start W ten sposób można ręcznie uruchomić odtajanie

Hold After Def Wskazanie ON w czasie odtajania koordynowanego

Defrost State Status przy odtajaniu 1 = odessanie / odtajanie

F01 Fan stop CO

(Yes = wentylator zatrzymany)

F02 Fan del. CO

F04 FanStopTemp.

o01 DelayOfOutp.

o02 DI 1 Cong.

Numery aplikacji zgodnie z opisem (0 = o)

DI state (Measurement) Pokazywany stan wejścia. ON lub OFF

Adres

W przypadku gdy sterownik pracuje w systemie z transmisją danych musi mieć nadany adres, a informacja o nim musi być przekazana do urządzenia nadzorującego komunikację. Instalacja kabla komunikacji danych jest opisana w oddzielnej dokumentacji "RC8AC".

Po zainstalowaniu kart sieciowych regulator może być wykorzystywany na równi z innymi sterownikami serii ADAP-KOOL®.

Adres może przyjmować wartości od 1 do 240, w zależności od urządzenia nadzorującego komunikację.

Adres jest wysyłany do urządzenia nadrzędnego kiedy parametr o04 jest ustawiony "ON" lub kiedy funkcja skanowania urządzenia nadzorującego jest załączona. (parametr o04 może być użyty tylko wtedy gdy systemem komunikacji jest LON.)

Kod dostępu 1 (pełny dostęp do wszystkich nastaw)

Jeśli dostęp do nastaw sterownika ma być zabezpieczony hasłem, to można wprowadzić wybraną wartość numeryczną pomiędzy 0 a 100. Można wyłączyć tę funkcję przez nastawę 0.

Typ czujnika

n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss type = EKS 211) n02: NTC 10000 Ω @ 25°C. M3435 (Danfoss type = (EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω @ 25°C n06: NTC 2000 Ω @ 25°C Wszystkie zamontowane czujniki muszą być tego samego typu.

Rozdzielczość wskazań temperatury

Nastawa „YES” - rozdzielczość 0,5° ; Nastawa „NO” - rozdzielczość 0,1°

Maksymalny czas oczekiwania po odtajaniu koordynowanym

Kiedy sterownik zakończy proces odtajania będzie oczekiwał na sygnał, który poinformuje go, że proces chłodzenia może zostać rozpoczęty na nowo. Jeśli z różnych powodów, sygnał ten nie pojawi się, sterownik samodzielnie uruchomi proces chłodzenia po upływie zadanego czasu oczekiwania.

Konguracja oświetlenia

1) Załączenie przekaźnika w czasie pracy nocnej.

2) Przekaźnik kontrolowany za pomocą układu transmisji danych.

3) Przekaźnik załączany wyłącznikiem drzwiowym zdeniowanym parametrem o02, gdy wartość nastawy jest równa 2 lub 3. Otwarcie drzwi powoduje załączenie przekaźnika oświetlenia. Po upływie dwóch minut od zamknięcia drzwi oświetlenie zostanie wyłączone.

Załączenie przekaźnika oświetlenia

Parametr o39 umożliwia załączenie przekaźnika oświetlenia, ale tylko jeśli nastawa parametru o38 wynosi 2.

Sekwencja mycia urządzenia

Parametr może być wykorzystany do odczytu stanu działania funkcji mycia lub do ręcznego jej uruchamiania. 0= Praca normalna (sekwencja mycia nie jest realizowana) 1= mycie z włączonymi wentylatorami. Wszystkie inne wyjścia wyłączone. 2= mycie z wyłączonymi wentylatorami. Wszystkie wyjścia wyłączone. Jeśli funkcja jest obsługiwana przez wyjścia dwustanowe DI to parametr ten określa stan załączenia funkcji.

Kod dostępu 2 (dostęp ograniczony do wybranych nastaw)

Kod umożliwia dostęp do zmiany wybranych nastaw, ale nie pozwala na zmiany parametrów związanych z konguracją. Możliwy jest wybór hasła numerycznego pomiędzy 0 a 100. Wyłączenie funkcji poprzez nastawę 0. Jeśli funkcja jest używana to Kod dostępu 1 (parametr o05) musi również być ustawiony.

Kopiowanie bieżących nastaw sterownika do modułu pamięci zewnętrznej (tylko EKC 202) Funkcja umożliwia kopiowanie nastaw sterownika do modułu pamięci zewnętrznej. Moduł może zachowywać do 25 różnych zestawów nastaw, oznaczonych kolejnymi numerami. Kopiowane są wszystkie nastawy oprócz parametru o03 (adres).Po rozpoczęciu kopiowania wyświetlacz wskazuje parametr o65. Po dwóch sekundach można sprawdzić czy kopiowanie powiodło się. Wskazanie liczby ujemnej oznacza nieprawidłowe kopiowanie. Opis nieprawidłowości można odnaleźć w menu Komunikaty alarmowe.

Kopiowanie nastaw z modułu pamięci zewnętrznej (tylko EKC 202) Funkcja umożliwia kopiowanie zestawów nastaw ,które wcześniej zostały zachowane w module pamięci zewnętrznej. Należy wybrać odpowiedni numer zestawu. Kopiowane są wszystkie nastawy oprócz parametru o03 (adres). Po rozpoczęciu kopiowania wyświetlacz wskazuje parametr o66. Po dwóch sekundach można sprawdzić czy kopiowanie powiodło się. Wskazanie liczby ujemnej oznacza nieprawidłowe kopiowanie. Opis nieprawidłowości można odnaleźć w menu Komunikaty alarmowe. Kopiowanie tylko gdy r12 = 0.

Zmiana nastaw fabrycznych

Funkcja ta umożliwia zapamiętanie bieżących nastaw sterownika jako nastaw fabrycznych (wcześniejsze nastawy fabryczne zostają zmienione)

o03

o04

o05 -

o06 SensorCong

NTC 5000 Ω @ 25°C (EKS 211) = 15 NTC 10000 Ω @ 25°C (EKS 221) = 16 NTC 3000 Ω @ 25°C = 17 NTC 2500 Ω @ 0°C = 18 NTC 10000 Ω @ 25°C = 19 NTC 2000 Ω @ 25°C = 20

o15

Disp. Step = 0.5

o16 Max HoldTime

o38 Light cong

o39 Light remote

o46 Case clean

o64 -

o65 -

o66 -

o67 -

Przeznaczenie czujnika S5

Parametr określa rolę czujnika S5 (domyślnie: czujnik końca odtajania). W przypadku przypisania parametrowi d10 wartości 1 należy pozostawić nastawę fabryczną. Jeśli parametrowi d10 została nadana wartość 0 lub 2 rola czujnika S5 może zostać zmieniona: 0: czujnik temperatury odtajania 1: czujnik temperatury produktów 2: czujnik temperatury skraplacza (z możliwością sygnalizacji alarmu)

Przekaźnik numer 4

Parametr określa przeznaczenie przekaźnika numer 4 :

1. Oświetleniem

2. Sygnalizacja alarmu

Serwis Service

Temperatura mierzona przez czujnik S5 u09 S5 temp.

Stan wejścia dwustanowego DI on/1=zwarte u10 DI1 status

Stan pracy nocnej (on/o ) 1 = zwarte

Odczyt aktualnej wartości zadanej temperatury u28 Temp. ref.

Stan przekaźnika chłodzenia

Stan przekaźnika wentylatora

Stan przekaźnika odtajania

Temperatura mierzona przez Sair u69 Sair temp

Status przekaźnika 4 (alarm, odtatanie, funkcja oświetlenia0 u71 DO4 status

Komunikaty alarmowe Alarms

W przypadkach wystąpienia stanów alarmowych wskaźniki diodowe LED będą migały, załączony zostanie również przekaźnik alarmowy. Po naciśnięciu górnego przycisku na panelu przednim, wyświetlona zostanie komunikat alarmowy . Dostępne są dwa typy komunikatów alarmowych - może to być albo alarm występujący w czasie codziennej pracy lub uszkodzenie w instalacji. Alarm A zostanie wyświetlony dopiero po upływie ustawionego czasu opóźnienia. Alarm E zostanie wyświetlony w momencie pojawienia się uszkodzenia. (Alarm A nie będzie wyświetlony tak długo, jak długo będzie aktywny dowolny alarm E.) Dostępne są następujące komunikaty alarmowe: 1 = alarm

A1: Alarm wysokiej temperatury High t. alarm

A2: Alarm niskiej temperatury Low t. alarm

A4: Alarm drzwi Door Alarm

A5: Informacja. Upłynął czas określony parametrem o16 Max Hold Time

A15: Alarm. Sygnał z wejścia DI DI1 alarm

A45: Stan gotowości ( chłodzenie wyłączone przez parametr r12 lub wejście DI) Standby mode

A59: Mycie. Sygnał z wejścia DI. Case cleaning

A61: Alarm skraplacza Cond. alarm

E1: Błąd w sterowniku EKC error

E6: Błąd zegara czasu rzeczywistego. Sprawdzić baterię / ustawić zegar -

E27: Błąd czujnika S5 S5 error

E29: Błąd czujnika Sair Sair error

Podczas kopiowania nastaw z /do modułu pamięci zewnętrznej z zastosowaniem funkcji o65 lub o66 mogą pojawić się następujące komunikaty: 0: Kopiowanie zakończone prawidłowo. 4: Moduł pamięci nie zamontowany prawidłowo 5: Kopiowanie nieprawidłowe. Powtórz kopiowanie 6: Kopiowanie nastaw do EKC nieprawidłowe. Powtórz kopiowanie 7: Kopiowanie nastaw do modułu pamięci zewnętrznej nieprawidłowe. Powtórz kopiowanie 8: Kopiowanie niemożliwe. Niezgodny numer katalogowy lub wersja oprogramowania 9: Błąd komunikacji i przekroczenie czasu 10: Kopiowanie w toku (Powyższe komunikaty są dostępne po kilku sekundach od rozpoczęcia kopiowania pod parametrami o65 lub o66).

Uwaga! bezpośrednie uruchomienie sprężarek* Aby uniknąć awarii sprężarki, parametry c01 i c02 powinny być ustawione zgodnie z wymaganiami dostawcy lub ogólnymi: sprężarki hermetyczne: c02 = min. 5 min. sprężarki półhermetyczne: c02 = min. 8 min. i c01 = min. 2-5 min. (silnik od 5 do 15 kW) *bezpośrednia aktywacja zaworów elektromagnetycznych nie wymaga ustawień innych niż fabryczne

o70 S5 Cong

o72 DO4 Cong

- - - Night Setback 0=Day 1=Night

u13 Night Cond.

u58 Comp1/LLSV

u59 Fan relay

u60 Def. relay

Alarm destinations

Waga poszczególnych alarmów może być określona odpowiednimi nastawami ( 0,1 ,2 lub 3)

Podłączenia elektryczne

lub

Zasilanie

230 V pr. przemiennego

Czujniki

Czujnik Sair jest czujnikiem termostatu. S5 jest czujnikiem odtajania i jest stosowany, jeśli koniec odtajania następuje po osiągnięciu zadanej temperatury. Może również być używany jako czujnik temperatury produktów lub czujnik temperatury skraplacza.

Sygnały dwustanowe On/O

Sygnał ze styków zewnętrznych aktywuje funkcje opisane w menu o02.

Transmisja danych

Jeśli stosowana jest transmisja danych należy zwrócić szczególną uwagę na prawidłowość podłączenia kabli.

Patrz dokumentacja RC.8A.C... .

Przekaźniki

Poniżej znajduje się opis ogólny: Chłodzenie. Załączenie przekaźnika nastąpi, gdy wymagane jest chłodzenie.

Odtajanie Wentylator Alarm: Zaciski 10-11 są rozwarte w czasie normalnej pracy,

a zwarte w przypadkach alarmowych oraz w przypadku braku zasilania. Oświetlenie: Załączenie następuje kiedy jest wymagane oświetlenie.

Zakłócenia elektryczne

Przewody czujników temperatury, wejścia DI oraz transmisji danych nie powinny być prowadzone razem z innymi przewodami elektrycznymi.

• Stosować osobne trasy/koryta kablowe

• Zachować odległość co najmniej 10 cm od innych przewodów

• Unikać długich przewodów podłączanych do wejścia DI

Transmisja danych

Dane techniczne

Zasilanie 230 V prądu przemiennego +10/-15 %. 1,5 VA

Sensor NTC

Zakres pomiarowy

Dokładność

Sterownik

Czujnik

Wyświetlacz LED, 3 cyfrowy

Sygnał ze styków zewnętrznych

Wejście dwustanowe DI

Wymagane styki pozłacane Maksymalna długość przewodów 15 m Stosować dodatkowy zewnętrzny przekaźnik dla większych odległości

Podłączenia elektryczne

Przewód wielożyłowy: max. 1,5 mm2 dla zasilania i przekaźników max. 1 mm2 dla czujników i wejścia DI Zaciski wyposażone we wtyczki

DO1. chłodzenie DO2. odszranianie

Przekaźniki*

DO3. wentylator

DO4. Alarm lub światło

0 do +55°C, podczas pracy

Otoczenie

-40 do +70°C, podczas transportu

20 - 80% Rh, bez kondensacji

Urządzenie należy chronić przed wibracjami

Obudowa

IP 65 od frontu

Przyciski i uszczelka zintegrowane z panelem Rezerwa zasilania

4 godziny dla zegara

Dyrektywa niskonapięciowa EU (LVD) oraz kompa-

tybilność elektromagnetyczna (EMC) dla znaku CE

Zatwierdzenia

zgodnie z normami:

EKC 202: Zarwierdzenie UL 60730

EN 60730-1 i EN 60730-2-9,A1,A2 (LVD)

EN 61000-6-3 i EN 61000-6-2 (EMC)

-40 do +30°C

±1 K poniżej -35°C ±0,5 K od -35 do +25°C ±1 K powyżej +25°C

Zależy od czujnika. Należy zapoznać się z danymi konkretnego czujnika.

CE (250 V a.c.)

8 (6) A

UL *** (240 V a.c.) 10 A Resistive 5FLA, 30LRA 10 A Resistive 5FLA, 30LRA 6 A Resistive

6 (3) A

3FLA, 18LRA 131 VA Pilot duty

4 (1) A Min. 100 mA**

4 A Resistive 131 VA Pilot duty

Waga = 200 g

* EKC 202:Przekaźniki wyjść DO1 i DO2 są to przekaźniki 16A, Wspomniany 8A, może być zwiększona do 10 A, gdy temperatura otoczenia jest utrzymywana poniżej 50 ° C. Przekaźniki DO3 i DO4 to przekaźniki 8A Nie należy stosować większych obciążeń niż maksymalne. ** Złote styki zapewniają prace zadziałanie z minimalnym obciążeniem *** Zatwierdzenie UL na podstawie 30000 połączeń

Obciążenie pojemnościowe

Przekaźniki nie mogą być używane do bezpośredniego podłączenia obciążeń pojemnościowych, takich jak diody LED oraz sterowanie włączaniem/wyłączaniem silników EC. Wszystkie ładunki z impulsowego źródła zasilania, muszą być podłączone przy pomocy odpowiedniego stycznika lub elementu podobnego.

Zamawianie

Typ Funkcja Numer kodowy

EKC 202C-MS Sterownik urządzenia chłodniczego 084B8543

EKA 178A Moduł transmisji danych MOD-bus 084B8564

EKA 179A Moduł transmisji danych LON RS 485 084B8565

EKA 181A

alarmowym), podtrzymujący działanie zegara

084B8566

w przypadku dłuższych przerw w zasilaniu

Moduł zasilania bateryjnego (z brzęczykiem

EKA 181C

Moduł zasilania bateryjnego, podtrzymujący działanie zegara w przypadku dłuższych przerw w zasilaniu

0848577

EKA 182A Moduł pamięci zewnętrznej do kopiowania nastaw 084B8567

Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Danfoss zastrzega sobie prawo do wprowadzania zmian w produktach bez uprzedze-nia. Zamienniki mogą być dostarczone bez dokonywania jakichkolwiek zmian w specykacjach już uzgodnionych. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone.

ADAP-KOOL«

Danfoss EKC 202C-MS User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
