Uputstva za korištenje

Elektronički temperaturni upravljač

EKC 202C-MS

ADAP-KOOL® Refrigeration Control System

Uvod

Primjena

• Upravljač se koristi za regulaciju temperature rashladnih uređaja, vitrina i komora

• Upravljanje odleđivanjem, ventilatorima, alarmom i rasvjetom

• EKC 202 Ugradnja na panel

• Signal s NTC senzora

Karakteristike

Upravljač omogućava regulaciju temperature na osnovu signala jednog temperaturnog osjetnika. Osjetnik se smješta u struju hladnog zraka nakon isparivača ili u struju toplog zraka na ulazu u isparivač. Upravljač vrši prirodno odleđivanje ili odleđivanje električnim grijačima. Ponovno pokretanje kompresora je moguće na osnovu postignute temperature ili nakon isteka zadanog vremena za odleđivanje. Mjerenje temperature odleđivanja se vrši direktno pomoću osjetnika. Četiri relejna izlaza vrše uključivanje ili isključivanje tražene funkcije koja je denirana samom primjenom:

• Hlađenje (kompresor ili elektromagnetski ventil)

• Odleđivanje

• Ventilator

• Alarm ili rasvjeta

Prednosti

• Objedinjen niz funkcija namijenjenih rashladnim sustavima

• Odleđivanje prema potrebi u 1:1 sustavima

• Tipke i brtva ugrađeni su s prednje strane (EKC 202)

• IP65 zaštita s prednje strane panela (EKC 202)

• Digitalni ulaz za jednu od slijedećih funkcija:

- Alarm otvorenih vrata

- Početak odleđivanja

- Uključivanje/isključivanje regulacije

- Noćni rad

- Pomak između dviju temperaturnih referenci

- Funkcija čišćenja

• Brzo programiranje pomoću memorijskog ključa

• Senzorski signal s NTC senzora (prilagodljivo)

• HACCP Opcija kalibracije kako bi standard EN 441-13 bio ispunjen.

Dodatne kartice

• Upravljač se može proširiti s jednom karticom (modulom) ovisno

o potrebi Upravljač je tvornički pripremljen za spajanje kartica pa je stoga ugradnja vrlo jednostavna

- Modul baterije

Modul jamči napon kontrolera ako je opskrbni napon u padu više od četiri sata. Funkcija sata može stoga biti zaštićena tijekom pada napajanja.

- Prijenos podataka

Ako vam je potreban rad s računala, modul prijenosa podataka treba biti postavljen u kontroleru.

- Usklađeno odmrzavanje preko preko prijenosa podataka

Sadržaj

Uvod ...................................................................................................................... 2

Rad ......................................................................................................................... 5

Pregled parametara ......................................................................................... 6

Funkcije ................................................................................................................ 8

2 Uputstva za korištenje RS8GH237 © Danfoss 2015-08 EKC 202C MS

Električni priključci ......................................................................................... 14

Tehnički podaci ...............................................................................................15

Naručivanje ....................................................................................................... 16

Izlazi i ulazi

Upravljač sa četiri relejna izlaza, dva temperaturna osjetnika i digitalnim ulazom.

• Upravljanje temperaturom uključivanjem/isključivanjem kompresora/elektromagnetskog ventila

• Osjetnik odleđivanja mora biti spojen kada zbog temperature dođe do zaustavljanja odmrzavanja

• Ako do zaustavljanja odmrzavanja dođe na vrijeme, senzor se može upotrijebiti za nadziranje temperature kondenzatora ili kao senzor proizvoda

• Odleđivanje električnim grijačem/vrućim plinom

• Upravljanje radom ventilatora

• Četvrti relejni izlaz se može koristi za funkciju alarma ili rasvjete.

Senzori

Jedan ili dva NTC senzora iste vrste moraju biti spojeni

Može se odabrati sljedeće: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) NTC 3000 Ω @ 25°C NTC 2500 Ω @ 0°C NTC 10000 Ω @ 25°C NTC 2000 Ω @ 25°C

Postavite vrstu u izborniku o06.

Type NTC 5000 Ω

@ 25°C (M2020)

Danfoss NTC EKS 211 EKS 221 - - - -

°C Ω Ω Ω Ω Ω Ω

30 4029 8313 2417 - 8300 1651 25 5000 10000 3000 883 10000 2000 20 6246 12091 3747 1074 12271 2437 15 7855 14695 4712 1313 15146 2987 10 9951 17958 5970 1616 18809 3682

5 12696 22068 7617 2000 23504 4571 0 16330 27278 9798 2492 29564 5716

−5 21166 33922 12700 3124 37441 7198

−10 27681 42450 16608 3947 47754 9133

−15 36503 53468 21902 5019 61357 11644

−20 48614 67801 29168 6434 79440 14961

−25 65333 86580 39200 8306 103676 19402

−30 88766 111364 53259 10822 136428 25388

−35 121795 144324 73077 14217 181078 33505

−40 169157 188500 101490 18848 242495 44657

Alternativer Alternatives Alternativen Alternatives Alternativas

o06 n01 n02 n03 n04 n05 n06

NTC 10000 Ω

@ 25°C (Beta 3435)

Carel:

HP/WF/WP/INF

Dixell:

NS/NG/NX/NY/NT

Eliwell:

SN8

Lae:

SN4K..P

NTC 3000 Ω

Frigo:

M841

@ 25°C

NTC 2500 Ω

Wurm:

TRK 277

@ 0°C

NTC 10000 Ω

@ 25°C

Wurm:

T2000

Lae:

SN2K..P

NTC 2000 Ω

@ 25°C

EKC 202C MS Uputstva za korištenje RS8GH237 © Danfoss 2015-08 3

Početak odleđivanja

Odleđivanje je moguće pokrenuti na više načina Intervalno: Odleđivanje se pokreće u točno određenim

vremenskim intervalima, npr. svakih 8 sati. Vrijeme hlađenja: Odleđivanje počinje sa ksnim intervalima

hlađenja, naknadno manja potreba za hlađenjem

će ”odgoditi” termin za odleđivanje. Kontakt: Odleđivanje počinje pulsnim signalom na

digitalnom ulazu. Ručno: Dodatno odleđivanje je moguće započeti

pritiskom na najdonju tipku. S5-temp.: U 1:1 sustavima moguće je pratiti ekasnost

rada isparivača. Nakupljanje leda inicira proces

odleđivanja. Program: Odleđivanje se vrši u terminima prema realnom

vremenu tijekom dana i noći, ali maksimalno šest

termina Mrežom: Odleđivanje se može pokrenuti i pomoću mrežne

komunikacije Sve spomenute načine odleđivanja je moguće koristiti naizmjence – ukoliko je aktiviran barem jedan od ovih načina, odleđivanje će započeti. Pri početku odleđivanja se vremenski brojač ciklusa odleđivanja postavlja na nulu.

Digitalni ulaz

Digitalni ulaz je moguće koristiti za slijedeće namjene:

- Funkcija alarmiranja otvorenih vrata hlađenog prostora ukoliko su vrata predugo otvorena.

- Početak odleđivanja

- Uključivanje/isključivanje regulacije

- Prelazak na noćni rad

- Funkcija čišćenja vitrine

- Promjena na drugu temperaturnu referencu

- Ubrizgavanje uključeno/isključeno (on/o)

Impulsni signal pokreće odleđivanje

Ako vam je potrebno usklađeno odmrzavanje, obavite ga putem komunikacije podataka.

Funkcija čišćenja

Ova funkcija omogućava jednostavno upravljanje rashladnim uređajima prilikom postupka čišćenja vitrine. Pomoću tri pritiska na sklopku mijenjaju se različite faze rada. Prvi pritisak prekida hlađenje – ventilator nastavlja s radom „Later“ (Kasnije): Sljedeći pritisak zaustavlja rad ventilatora „Still later“(Još kasnije): Sljedeći pritisak ponovo pokreće hlađenje Sve moguće situacije se mogu pratiti na ekranu

Prilikom rada ove funkcije ne može se pratiti temperatura.

Prilikom komunikacije mrežom alarm čišćenja vitrine se prenosi u mrežnu jedinicu. Ovaj alarm se bilježi tako da se osigura pravilan redoslijed svih faza.

Odleđivanje prema potrebi

1 Prema vremenu hlađenja

Kada prođe ksno određeno vrijeme hlađenja, započinje period odleđivanja

2 Prema temperaturi osjetnika odleđivanja

Upravljač stalno prati temperaturu na osjetniku odleđivanja S5. Između dva ciklusa odleđivanja S5 temperatura postaje sve niža uslijed većeg zaleđivanja isparivača (kompresor radi duže i pomiče S5 temperaturu niže). U trenutku kada temperatura prijeđe podešeno dozvoljenu razliku, odleđivanje će početi.

Ova funkcija se može koristiti samo u 1:1 sustavima.

- + + °C 1 ÷ + ventilator 2 ÷ ÷ O 3 + + °C

4 Uputstva za korištenje RS8GH237 © Danfoss 2015-08 EKC 202C MS

Rad

Ekran Vrijednosti je moguće prikazati sa tri znamenke, a u podešenjima je moguće odrediti da li će vrijednosti biti prikazanje u stupnjevima °C ili °F.

Svjetlosne diode (LED) na prednjoj strani

LED diode na prednjoj strani će svojim paljenjem pokazivati rad pripadajućeg releja.

= Hlađenje = Odleđivanje = Ventilator

Svjetlosne diode će bljeskati za vrijeme alarma. U tom slučaju je moguće pročitati kodnu oznaku greške na ekranu te poništiti/prihvatiti alarm kratkim pritiskom na gornju tipku.

Odmrzavanje

Tijekom odmrzavanja na zaslonu se prikazuje -d-. Ovaj prikaz zadržava se 15 minuta nakon što se hlađenje nastavi. Međutim, prikaz -d- prekida se ako:

- temperatura u roku od 15 minuta postane prihvatljiva

- glavnom sklopkom ("Main Switch") prekinete reguliranje

- pojavi se alarm visoke temperature

Primjeri

Podešavanje parametra

1. Pritisnuti gornju tipku za ulazak u parametre dok se ne pojavi

r01 parametar

2. Pronaći željeni parametar pritiskom na gornju ili donju tipku

3. Pritisnuti na srednju tipku, u tom trenutku se prikazuje aktualna

vrijednost odabranog parametra

4. Pritiskom na gornju ili donju tipku podesite novu vrijednost tog

parametra

5. Pritiskom na srednju tipku pohranite podešenu novu vrijednost

parametra.

Poništavanje alarma / potvrda alarma / očitanje oznake uzroka alarma

• Pritisnite kratko gornju tipku

Ako je aktivno više alarma, moguće ih je pregledavati višestrukim pritiskom na gornju ili donju tipku.

Podešavanje referentne temperature

1. Pritisnite srednju tipku za prikaz aktualne vrijednosti termostata

2. Pritiskom na gornji ili donju tipku podesite novu vrijednost

3. Pritiskom na srednju tipku pohranite podešenu novu vrijednost termostata

Ručno pokretanje i prekidanje odleđivanja

• Pritisnite donju tipku 4 sekunde.

Tipke

Kada želite promijeniti postavke parametara, gornja i donja tipka Vam daju više odnosno niže vrijednosti parametra, ovisno koju od njih pritišćete. Prije promjene vrijednosti određenog parametra potreban je pristup parametrima. To se postiže pritiskom na gornju tipku u trajanju nekoliko sekundi – time ulazite u parametre. Nakon pronalaska oznake parametra pomoću gornje ili donje tipke nužno je pritisnuti srednju tipku dok se ne pojavi vrijednost traženog parametra. Za promjenu postavki, pritiskom na gornju i donju tipku, ovisno o tipki koju pritiskaste, moguće je dobiti višu ili nižu vrijednost. Pohranjivanje izmijenjene vrijednosti željenog parametra se vrši ponovnim pritiskom na srednju tipku.

Vidi temperaturu na osjetniku odmrzavanja

• Kratko pritisnite donju tipku

Ukoliko ne postoji drugi osjetnik na ekranu će se pojaviti oznaka ”non” – ne postoji.

100% nepropusnost

Tipke i brtva se nalaze integrirane u prednju stranu upravljača. Posebna tehnika izrade obuhvaća tvrdu plastiku maske uređaja, mekane tipke i brtvu, tako da svi ti dijelovi sačinjavaju prednju stranu upravljača. Ovom tehnologijom je spriječen ulazak vlage ili nečistoća s prednje strane uređaja.

EKC 202C MS Uputstva za korištenje RS8GH237 © Danfoss 2015-08 5

Pregled parametara

SW = 1.3x

Funkcija Codes Normalni rad

Temperatura (referentna donja vrijednost) --- -50°C 50°C 2°C

Termostat

Diferenca r01 0,1 K 20 K 2 K Maks. ograničenje termostata r02 -49°C 50°C 50°C Min. ograničenje termostata r03 -50°C 49°C -50°C Korekcija prikaza očitane temperature r04 -20 K 20 K 0.0 K Mjerna jedinica temperature (°C/°F) r05 °C °F °C Korekcija mjerenja signala s osjetnika Szrak r09 -10 K 10 K 0 K Servisni rad (-1), isključena regulacija (0), uključena regulacija (1) r12 -1 1 1 Pomicanje reference termostata tijekom noćnog rada r13 -10 K 10 K 0 K Aktivacija pomaka reference r40 r39 OFF on OFF Iznos pomaka reference (aktivacija pomoću r39 ili DI) r40 -50 K 50 K 0 K

Alarm

Vremenska odgoda alarma temperature A03 0 min 240 min 30 min Vremenska odgoda alarma otvorenih vrata A04 0 min 240 min 60 min Vremenska odgoda alarma temperature nakon odleđivanja A12 0 min 240 min 90 min Alarm visoke temperature A13 -50°C 50°C 8°C Alarm niske temperature A14 -50°C 50°C -30°C Odgoda alarma DI1 A27 0 min 240 min 30 min Alarm visoke temperature kondenzacije (o70) A37 0°C 99°C 50°C

Kompresor

Minimalno vrijeme uključenosti c01 0 min 30 min 0 min Minimalno vrijeme isključenosti c02 0 min 30 min 0 min Relej za kompresor se uključuje i isključuje inverzno (NC-funkcija) c30 0 / OFF 1 / on 0 / OFF Vanjski releji (regulacije prolaza kroz nulu - samo kod EKC 302) Mora biti uključeno ("ON") kad se spaja na vanjske releje

Odleđivanje

Postupak odleđivanja (nema odleđivanja /električno / vrućim plinom) d01 no gas EL Temperatura prekida odleđivanja d02 0°C 25°C 6°C Vremenski interval između ciklusa odleđivanja d03 0 hours 240 hours 8 hours Maksimalno trajanje odleđivanja d04 0 min 180 min 45 min Vremenska odgoda pokretanja odleđivanja prilikom uključivanja napona na upravljač d05 0 min 240 min 0 min Vrijeme za otkapljivanje isparivača nakon odleđivanja d06 0 min 60 min 0 min Odgoda pokretanja ventilatora nakon odleđivanja d07 0 min 60 min 0 min Temperatura pokretanja ventilatora d08 -15°C 0°C -5°C Uključivanje ventilatora tijekom odleđivanja

Parametri

c70 OFF On On

d09 0 2 1

Min.

vrijednost

Maks.

vrijednost

Tvorničko

podešenje

0: Zaustavljeno 1: Radi 2: Radi tijekom prestanka rada pumpe i odmrzavanja

Osjetnik odleđivanja (0=vrijeme, 1=osjetnik S5, 2=osjetnik Szrak) d10 0 2 0 Maksimalno vrijeme hlađenja između dva ciklusa odleđivanja d18 0 hours 48 hours 0 hours Odleđivanje prema potrebi – S5 ; dozvoljeno odstupanje temperature tijekom hvatanja leda na isparivaču. Na centralnim sustavima odaberite 20K (=o(isključeno))

Ventilator

Zaustavljen ventilator pri isključenom hlađenju F01 no yes no Odgoda isključivanja ventilatora F02 0 min 30 min 0 min Temperatura isključivanja ventilatora (S5) F04 -50°C 50°C 50°C

Realno vrijeme

6 startnih vremena za početak odleđivanja Podešavanje sati 0=isključeno 6 startnih vremena za početak odleđivanja Podešavanje minuta 0=isključeno Realno vrijeme - Podešavanje sati t07 0 hours 23 hours 0 hours Realno vrijeme - Podešavanje minuta t08 0 min 59 min 0 min Realno vrijeme - Podešavanje dana t45 1 31 1 Realno vrijeme - Podešavanje mjeseca t46 1 12 1 Realno vrijeme - Podešavanje godine t47 0 99 0

Razno

Delay of output signals after start-up o01 0 s 600 s 5 s Digitalni ulazni signal (DI1) Funkcije: 0=ne koristi se. 1=status DI1. 2=funkcija otvorena vrata s alarmiranjem. 3=alarm otvorenih vrata. 4=početak odleđivanja(impulsni signal). 5=vanjska glavna sklopka 6=noćni rad. 7=promjena reference (aktivira se r40). 8=funkcija alarma kad je DI1 zatvoren. 9= funkcija alarma kad je DI1 otvoren. 10=čišćenje vitrine(impulsni signal). 11=Isključeno ubrizgavanje kod otvorenog ulaza Adresa upravljača na mreži o03 0 240 0 Sklopka On/O ; registracija adrese upravljača prema mrežnom uređaju PIN o04 OFF ON OFF Ulazna šifra 1 (sve postavke) o05 0 100 0 Odabir tipa osjetnika n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) n02: NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω @ 25°C n06: NTC 2000 Ω @ 25°C Korak prikaza temp. = 0.5 (normalno je 0.1 kod Pt osjetnika) o15 no yes no

d19 0 K 20 K 20 K

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

o02 0 11 0

o06 n01 n06 n02

Trenutno

podešenje

6 Uputstva za korištenje RS8GH237 © Danfoss 2015-08 EKC 202C MS

Maksimalno čekanje nakon odleđivanja o16 0 min 60 min 20 Podešavanje funkcije rasvjete (relej 4) 1=ON tijekom rada u dnevnom programu. 2=ON/OFF (uključeno/isključeno) preko mrežne komunikacije 3=ON (uključeno) prati DI-funkciju, kada je odabrana za funkciju otvorenosti vrata ili otvorenosti vrata Uključivanje releja rasvjete (samo ako je o38=2) o39 OFF ON OFF Čišćenje vitrine. 0= isključeno. 1=samo ventilatori. 2=svi izlazi isključeni o46 0 2 0 Ulazna šifra 2 (djelomični pristup) o64 0 100 0 Samo EKC 202. Pohranjivanje svih vrijednosti parametara s upravljača na memorijski ključ. Odaberi broj. Samo EKC 202. Učitavanje parametara s memorijskog ključa (prethodno pohranjenih o65 funkcijom) o66 0 25 0 Zamjena tvorničkih podešenja upravljača s aktualnim novim podešenjima o67 OFF On OFF Ostale mogućnosti primjene S5 osjetnika (ako se koristi kao osjetnik odleđivanja zadržite

ga na 0, u protivnom 1=osjetnik robe ili 2=osjetnik kondenzacije sa alarmom) Odabiranje primjene za relej 4: 1=rasvjeta, 2=alarm o72 1 2 2

Očitanje statusa

Temperatura izmjerena S5 osjetnikom u09 Stanje na D1 ulazu. on/1=isključeno u10 Status noćnog rada (ON-uključeno ili OFF-isključeno) 1=isključeno u13 Očitanje aktualne regulacijske referentne temperature u28 Status releja za hlađenje (može se upravljati ručno, ali samo ako r12=-1) u58 Status releja za rad ventilatora (može se upravljati ručno, ali samo ako r12=-1) u59 Status releja za odleđivanje (može se upravljati ručno, ali samo ako r12=-1) u60 Temperatura mjerena sa Szrak osjetnikom u69 Status releja 4 (alarm, rasvjeta). Može se upravljati ručno, ali samo ako r12=-1

Tvorničke vrijednosti Ukoliko želite vratiti sve tvornički podešene vrijednosti potrebno je:

- Prekinuti strujno napajanje na upravljaču

- Pritisnuti gornju i donju tipku istovremeno prilikom ponovnog priključka napajanja

o38 1 3 1

o65 0 25 0

o70 0 2 0

u71

Prikaz šifre greške Prikaz šifre alarma Prikaz šifre statusa rada

E1 Greška u upravljaču A 1 Alarm visoke temperature S0 Normalan rad E6 Promijeniti baterije + provjeriti sat A 2 Alarm niske temperature S1 Čekanje kraja koordiniranog odleđivanja E 27 Greška osjetnika S5 A 4 Alarm otvorenih vrata S2 Vrijeme uključenosti kompresora E 29 Greška osjetnika Szrak A 5 Maksimalno vrijeme zadržanja nakon

odleđivanja A 15 DI 1 alarm S4 Vrijeme otkapljivanja isparivača A 45 Regulacija isključena S10 Regulacija isključena preko glavne sklopke A 59 Čišćenje vitrine S11 Regulacija isključena preko termostata A 61 Alarm kondenzacije S14 Odleđivanje u tijeku

S3 Vrijeme isključenosti kompresora

S15 Odleđivanje u tijeku. Kašnjenje ventilatora S16 Zaustavljeno hlađenje zbog otvorenog DI

ulaza S17 Otvorena vrata (otvoreni ulaz na DI) S20 Prisilno hlađenje S25 Ručno upravljanje izlazima S29 Čišćenje vitrine S32 Kašnjenje izlaznih signala pri pokretanju non Temperatura odleđivanja se ne može

prikazati. Nema osjetnika

-d- Odleđivanje u tijeku / Prvo hlađenje nakon

odleđivanja PS Potrebna je ulazna šifra. Unesi šifru

Pokretanje

Regulacija započinje nakon priključenja na napon.

1 Pregledajte postavke po tvorničkim vrijednostima. Promijenite sve nuž-

ne postavke na odgovarajućim parametrima.

2 Za uspostavljanje komunikacije postavite adresu u o03 te ju proslijedite

mrežnoj jedinici postavljanjem o04 na ON. Time će se upravljač prijaviti pod postavljenom adresom.

EKC 202C MS Uputstva za korištenje RS8GH237 © Danfoss 2015-08 7

Funkcije

Ovdje je opis pojedinih funkcija.

Funkcija Oznaka Parametar za rad preko

Normalni prikaz

Normalni prikaz pokazuje vrijednost temperature izmjerene osjetnikom Szrak. Display air (u69)

Termostat Thermostat control Referentna temperatura

Regulacija se zasniva na vrijednosti podešene donje vrijednosti termostata. Vrijednost se podešava pritiskom na srednju tipku. Podešena vrijednost može biti ograničena vrijednostima koje su denirane parametrima r02 i r03. Referenca se u svakom trenutku može pogledati u “u28Temp.ref”

Diferenca

Kad je temperatura viša od referentne + diferenca, relej za hlađenje će se uključiti. Relej hlađenja se isključuje kad se temperatura spusti ispod podešene referentne vrijednosti termostata.

komunikacijske veze

Cutout °C

r01 Dierential

Ref. Dif.

Ograničenje referentne temperature

Za zaštitu rashladnog sustava preporučuje se ograničenje promjene referentne temperature (termostata). S ovim parametrima može se ograničiti referentna temperatura između dviju vrijednosti.

Za izbjegavanje previsokih vrijednosti, maksimalno dopuštena vrijednost se mora sniziti. r02 Max cutout °C Za izbjegavanje preniskih vrijednosti, minimalno dopuštena vrijednost se mora povisiti. r03 Min cutout °C

Korekcija prikaza izmjerene temperature

Ukoliko temperatura hlađenih proizvoda i temperatura prikazana na upravljaču nisu iste, moguće je provesti korekciju prikazane vrijednosti na ekranu upravljača.

Mjerna jedinica temperature

Odabir prikaza vrijednosti temperature u °C ili u °F.

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1 (za AKM samo °C)

Korekcija mjerenja signala s osjetnika Szrak

Moguća kompenzacija zbog dugih kablova za osjetnike i otpora u njima.

Pokretanje / zaustavljanje procesa hlađenja

Ovim parametrom je moguće proces hlađenja pokrenuti, zaustaviti ili raditi u servisnom modu gdje se ručno može upravljati relejima. Pokretanje/zaustavljanje procesa hlađenja također se može izvršiti sa vanjskom funkcijom sklopke spojenom na ulaz DI. Isključena regulacija će prouzročiti alarm “Regulacija isključena” - “Standby alarm”.

Pomicanje reference termostata tijekom noćnog rada

Referentna donja vrijednost termostata se uvećava za podešeni iznos u trenutku prelaska na noćni rad. (Odaberite negativnu vrijednost ukoliko ovu funkciju koristite za noćnu akumulaciju hladnoće).

Aktivacija pomaka reference r40

Kada se funkcija postavi na ON(uključeno), diferenca termostata će se povećati za iznos koji je postavljen u r40. Aktivacija se može izvršiti preko DI ulaza (deniranog sa o02)

Iznos pomaka reference

Referenca termostata i vrijednosti alarma se aktivacijom ovog pomaka pomiču se za namješteni iznos Aktivacija se može izvršiti preko funkcije r39 ili DI ulaza (deniranog sa o02)

r09 Adjust Sair

r12 Main Switch

1 = normalni rad / regulacija 0 = isključena regulacija

- 1 = servisni rad.

r13 Night oset

r39 Th. oset

r40 Th. oset K

Night setbck (start of night signal)

8 Uputstva za korištenje RS8GH237 © Danfoss 2015-08 EKC 202C MS

Alarm Alarm settings

Upravljač može signalizirati alarm u raznim situacijama. U slučaju alarma, sve LED diode na prednjoj strani upravljača bljeskaju.

Vremenska odgoda alarma temperature (kratko zatezno vrijeme) Ako je bilo koja od vrijednosti alarma temperature postignuta, pokreće se funkcija odgode alarma. Alarm će biti vidljiv tek kada podešena odgoda istekne. Vrijeme odgode se podešava u minutama.

Vremenska odgoda alarma otvorenih vrata

Ova vremenska odgoda se unosi u minutama. Ova funkcija se denira u parametru o02=1..

Vremenska odgoda alarma temperature nakon odleđivanja (dugo zatezno vrijeme) Ova vremenska odgoda se koristi pri prvom pokretanju rashladnog sustava (dolaskom napajanja na upravljač), tijekom odleđivanja te u fazi hlađenja nakon ciklusa odleđivanja. Do prijelaza na normalno zatezno vrijeme (A03) će doći kada temperature padne ispod gornje namještene vrijednosti. Ovo zatezno vrijeme se unosi u minutama.

Alarm visoke temperature

Ovime se podešava alarm koji će se aktivirati pri prekoračenju podešene temperature. Granična vrijednost alarma visoke temperature se unosi u °C (apsolutna vrijednost). Za vrijeme noćnog rada vrijednost alarma visoke temperature se povisuje za podešeni pomak ali samo ako je pomak pozitivan. Vrijednost temperature alarma će se također promijeniti u s pomakom reference r39.

Alarm niske temperature

Ovime se podešava alarm koji će se aktivirati pri prekoračenju podešene temperature. Granična vrijednost alarma niske temperature se unosi u °C (apsolutna vrijednost). Granična vrijednost će se također promijeniti u funkciji r39.

Odgoda alarma DI1

Kada prođe vrijeme kašnjenja, doći će do uključenja/zatvaranja izlaza. Funkcija je denirana u o02.

Alarm visoke temperature kondenzacije

fAko se koristi S5 osjetnik za praćenje temperature na kondenzatoru, potrebno je unesti vrijednost aktiviranja alarma. Vrijednost se unosi u °C. Deniranje s5 kao osjetnika kondenzacije se obavlja funkcijom o70. Alarm nestaje nakon što temperatura padne 10 stupnjeva.

Kompresor Compressor control

Relej kompresora/hlađenja radi u skladu s termostatom. U trenutku potrebe za hlađenjem, relej će se uključiti.

Trajanje rada

Kako bi izbjegli prečesto uključivanje, moguće je podesiti minimalno vrijeme rada kompresora. Također je moguće podesiti minimalno potrebno vrijeme stajanja kompresora. U trenutku početka odleđivanja spomenuta vremena se ne uzimaju u obzir.

Minimalno vrijeme uključenosti c01 Min. On time Minimalno vrijeme isključenosti c02 Min. O time

Obrnuta funkcija releja kompresora/hlađenja

0: Normalna funkcija gdje relej uključuje kada postoji potreba za hlađenjem 1: Obrnuta funkcija gdje relej isključuje kada postoji potreba za hlađenjem (ovaj način ožiča-

vanja omogućava prisilno hlađenje ako dođe do prekida napajanja na upravljaču a ne i na kompresoru).

Odleđivanje Defrost control

Upravljač ima vremensku funkciju koja se svakim početkom odleđivanja vraća na nulu. Vremenska funkcija će pokrenuti odleđivanje u trenutku isteka zadanog vremenskog perioda. Vremenska funkcija će se pokrenuti kada upravljač prvi put dobije napajanje, međutim ako je u parametru d05 podešen vremenski odmak pokretanja odleđivanja prilikom uključivanja napona na upravljač nakon isteka istog odleđivanje će se pokrenuti. Ako dođe do nestanka energije vrijednost na upravljaču će ostati pohranjena. Ova funkcija se koristi kao jednostavan način pokretanja odleđivanja, ali se može koristiti i kao sigurnosno odleđivanje ako se neko od ostalih načina odleđivanja ne aktivira. Odleđivanje se može pokrenuti kontaktnim signalom na DI ili ručno pritiskom na donju tipku. Ovaj upravljač također sadrži sat, na temelju kojega se može postaviti do 6 ksnih vremena za odleđivanje. Ako postoji opasnost od nestanka napajanja na period duži od četiri sata, preporuča se u upravljač ugraditi bateriju. Postupak odleđivanja je moguće pokrenuti i preko mrežne komunikacije, kontaktnim signalima ili ručno.

Mrežnom komunikacijom se svi pojedini alarmi mogu jednostavno denirati. Sve funkcije se mogu izvršiti u izborniku „Alarm destinations“

A03 Alarm delay

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI

A37 Condtemp Al.

Reset alarm

c30 Cmp relay NC

EKC 202C MS Uputstva za korištenje RS8GH237 © Danfoss 2015-08 9

Sve ove navedene metode pokretanja odleđivanja će upravljač izvršiti. Funkcije je potrebno tako uskladiti kako ne bi dolazilo do uzastopnih nepotrebnih odleđivanja. Odleđivanje je moguće izvršiti električnim grijačima, vrućim plinom ili prirodno (cirkulacijom zraka). Odleđivanje će se prekinuti na osnovu isteka vremena ili dostignute temperature mjerene osjetnikom.

Postupak odleđivanja

Ovdje možete odabrati postupak odleđivanja, prirodno ili bez odleđivanja, električnim grijačem ili vrućim plinom. Za vrijeme odleđivanja uključen je relej za odleđivanje. Za vrijeme odleđivanje vrućim plinom također se uključuje i relej kompresora.

Temperatura prekida odleđivanja

Odleđivanje je moguće prekinuti temperaturom izmjerenom na osjetniku (osjetnik je deniran parametrom d10). Podešava se temperaturna vrijednost.

Vremenski interval između ciklusa odleđivanja

Vremenska funkcija vraća sat na nulu svakim pokretanjem odleđivanja. Odleđivanje kreće nakon isteka podešenog vremena. Ovaj način se koristi kao jednostavno pokretanje odleđivanja ali se može koristiti i kao sigurnosna opcija ukoliko se ne pojavi drugi signal za odleđivanje. Ukoliko se koristi odleđivanje bez satne funkcije ili mrežne komunikacije vremenski interval će biti isti kao i maksimalno vrijeme između dva odleđivanja. Ukoliko početak odleđivanja preko mrežne komunikacije nije izvršen, vremenski interval će biti isti kao i maksimalno vrijeme između dva odleđivanja. Ukoliko imamo planirano odleđivanje vremenskom funkcijom na digitalnom ulazu, zadani vremenski interval ovom funkcijom mora biti nešto duži nego li je podešeno na vanjskom uređaju kako bi izbjegli uzastopna odleđivanja. U slučaju nestanka napajanja vremenski interval će se očuvati te s povratkom napajanja dalje nastaviti. Ova funkcija nije aktivna ukoliko je podešena na 0.

Maksimalno trajanje odleđivanja

Ako ste odabrali prekid odleđivanja prema postignutoj temperaturi ovo podešenje će služiti kao sigurnosno vrijeme nakon kojeg će se proces odleđivanja prekinuti. (Ukoliko je funkcija d10 namještena na 0, ovo podešenje će vrijediti kao trajanje odleđivanja)

Vremenska zadrška pokretanja odleđivanja prilikom uključivanja napona na upravljač

Ova funkcija ima smisla ako imate više rashladnih mjesta ili grupa za koje želite da počeci odleđivanja budu međusobno pomaknuti. Ova funkcija vrijedi samo ako ste odabrali vremenski interval odleđivanja (d03). Funkcija odgađa odleđivanje za podešen broj minuta, ali samo za prvo odleđivanje nakon priključka el. energije na upravljač. Ova funkcija se aktivira nakon svakog prekida napajanja.

Vrijeme za otkapljivanje isparivača nakon odleđivanja

Ovdje možete podesiti vrijeme potrebno da odleđene kapljice vode mirno siđu s isparivača. Nakon isteka spomenutog vremena hlađenje počinje uključivanjem kompresora ili ventila.

Odgoda pokretanja ventilatora nakon odleđivanja

Ovdje možete podesiti vrijeme od pokretanja hlađenja nakon odleđivanja do pokretanja ventilatora isparivača.

Temperatura pokretanja ventilatora

Ventilator se također može pokrenuti nešto ranije nego je spomenuto pod parametrom „Odgoda pokretanja ventilatora nakon odleđivanja“ (d07), ako osjetnik odleđivanja S5 registrira potrebnu temperaturu. Ovdje podešavate potrebnu temperaturu pri kojoj se ventilator pokreće.

Uključivanje ventilatora tijekom odleđivanja

Ovdje se može podesiti rad ventilatora tijekom odleđivanja 0: Zaustavljeno (radi kad ne radi pumpa) 1: Radi (zaustavljeno kad radi "odgoda ventilatora") 2: Radi tijekom prestanka rada pumpe i odmrzavanja. Nakon toga se zaustavlja

Osjetnik odleđivanja Ovdje određujete koji je osjetnik mjerodavan za odleđivanje. 0: Niti jedan, odleđivanje se završava istekom vremena 1: S5 2: Szrak.

Odleđivanje prema potrebi – na osnovu ukupnog trajanja hlađenja

Ovdje određujete ukupno vrijeme hlađenja koje može proteći bez odleđivanja. Nakon isteka vremena počinje odleđivanje. Podešenjem na 0 ova funkcija je isključena.

Odleđivanje prema potrebi – na osnovu S5 temperature

Upravljač prati ekasnost isparivača preko posebnog algoritma i razlike mjerenja temperatura dobivenih S5 osjetnikom, te započeti sa odleđivanjem u trenutku kada odstupanje S5 temperature postane veće nego li je to dopušteno. Ovdje određujemo koliko smije biti odstupanje izmjereno na S5 osjetniku. Odleđivanje počinje njegovim prekoračenjem. Funkciju je moguće koristiti samo u 1:1 sustavima kod kojih se temperatura isparavanja snižava ako je isparivač zaleđen. U centralnim sustavima ova funkcija mora biti isključena. Podešenjem ovog parametra na 20 isključujete ovu funkciju.

d01 Def. method

d02 Def. Stop Temp

d03 Def Interval

(0=o)

d04 Max Def. time

d05 Time Stagg.

d06 DripO time

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d18 MaxTherRunT

d19 CutoutS5Dif.

10 Uputstva za korištenje RS8GH237 © Danfoss 2015-08 EKC 202C MS

Želite li na ekranu očitati vrijednost osjetnika S5, pritisnite kratko donju tipku na upravljaču.

Želite li pokrenuti odleđivanje, pritisnite donju tipku na upravljaču u trajanju od 4 sekunde. Na isti način možete prekinuti odleđivanje, pritiskom na donju tipku 4 sek.

Ventilator Fan control Isključen ventilator pri isključenom hlađenju

Odabir rada ventilatora tijekom isključenog hlađenja/kompresora

Odgoda zaustavljanja ventilatora pri isključenom hlađenju

Ako odaberete isključenje rada ventilatora pri isključenom hlađenju, možete podesiti vremensku odgodu isključenja ventilatora.

Defrost temp.

Def Start Ovdje se može ručno pokrenuti odleđivanje.

Hold After Def ON (uključeno) kada upravljač radi na procesu odleđivanja

Defrost State Status uključeno odmrzavanje 1= pumpa ne radi / odmrzavanje

F01 Fan stop CO

(Yes= ventilator zaustavljen)

F02 Fan del. CO

Temperatura isključivanja ventilatora

Ova funkcija zaustavlja rad ventilatora u slučaju problema s hlađenjem, kako ne bi daljnjom cirkulacijom zraka i radom motora zagrijavali. Ako osjetnik odleđivanja registrira temperaturu višu od one koja je podešena ovom funkcijom, rad ventilatora se prekida. Ponovno uključivanje se događa kada temperatura dosegne vrijednost 2 K nižu od podešene vrijednosti pokretanja. Ova funkcija nije aktiva tijekom odleđivanja ili ponovnog starta nakon odleđivanja. Podešenjem ove temperature na +50°C funkcija je isključena.

Unutarnji raspored odmrzavanje / sat funkcija

(Ne koristiti ako vanjske odmrzavanje raspored se koristi preko podatkovne komunikacije.) Ako se ugradi kartica realnog vremena moguće je programirati 6 neovisnih termina na dan za početak odleđivanja.

Početak odleđivanja, podešavanje sata t01-t06 Početak odleđivanja, podešavanje minuta (1 i 11 su u vezi, itd.)

Ako su parametri od t01-t16 podešeni na 0 nema vremenskog odleđivanja

Realno vrijeme

Ove postavke su mjerodavne samo ako nema komunikacije. In the event of a power failure of less than four hours, the clock function will be saved. When mounting a battery module the clock function can preserved longer.

Realno vrijeme: Podešavanje sata t07

Realno vrijeme: Podešavanje minuta t08

Realno vrijeme: Podešavanje dana t45

Realno vrijeme: Podešavanje mjeseca t46

Realno vrijeme: Podešavanje godine t47

Razno Miscellaneous Odgoda izlaznih signala nakon uključivanja upravljača

Tijekom pokretanja postrojenja ili nakon nestanka el. energije mogu se odgoditi upravljačke funkcije. Na ovaj način se sprječava preopterećenje električne mreže. Podešava se vremenska zadrška.

Digitalni ulazni signal - DI

Upravljač posjeduje digitalni ulaz DI koji se može koristiti za jednu od slijedećih funkcija: O: Ulaz se ne koristi

1) Prikaz statusa kontakta.

2) Funkcija otvorenosti vrata. Ako je digitalni signal otvoren, vrata su otvorena. Hlađenje i rad ventilatora se zaustavljaju. Nakon isteka vremenske odgode određene parametrom “A04” oglašava se alarm, a hlađenje i ventilatori počinju s radom.

3) Alarm otvorenih vrata. Ako je digitalni signal otvoren, vrata su otvorena. Nakon isteka vremenske odgode određene parametrom “A04” oglašava se alarm.

4) Odleđivanje. Proces odleđivanja će se pokrenuti impulsnim signalom. Upravljač će registrirati kad ulaz bude ponovno otvoren i započeti ciklus odleđivanja. Ukoliko se signal prima sa više upravljača važno je da su svi priključci spojeni jednako (DI na DI i GND na GND).

5) Glavna sklopka. Regulacija se vrši kad je ulaz kratko spojen, dok prilikom prekida signala regulacija prestaje i postavlja se u stanje mirovanja.

6) Noćni rad. Kad je ulaz kratko spojen, imamo regulaciju noćnog rada.

7) Promjena referentne temperature kada je ulaz kratko spojen. Izmjena sa „r40“

8) Posebna alarmna funkcija. Alarm će se oglasiti kada je ulaz kratko spojen.

9) Posebna alarmna funkcija. Alarm će se oglasiti kada je ulaz otvoren. (8 i 9 imaju vremenski pomak koji se postavlja sa A27).

10) Čišćenje vitrine. Funkcija se pokreće impulsnim signalom. (opis na strani 4).

11) Ubrizgavanje uključeno/isključeno (on/o). Isključeno kada je DI otvoren

F04 FanStopTemp.

t11-t16

o01 DelayOfOutp.

o02 DI 1 Cong.

Značajke vrijede za numeričke vrijednosti prikazane lijevo (O=o (isključeno))

DI state (Measurement) Ovdje prikazan trenutni status DI ulaza. ON (uključeno) ili OFF (zatvoreno)

Adresa

Ako se upravljač nalazi na komunikacijskoj mreži mora imati adresu, a glavno sučelje (mrežni uređaj) također mora dobiti informaciju o adresi. Instalacija komunikacijske mreže je detaljnije opisana u dokumentu „RC8AC“.

Adresa se podešava između broja 1 i 240, ovisno o mrežnom uređaju. o03

Postavljanjem ovog parametra na ON prijavljujemo adresu u komunikacijsku mrežu. Glavno sučelje se mora nalaziti na mreži.

Pristupna šifra 1 (Pristup svim podešenjima)

Ukoliko je potrebno podešenja na upravljaču zaštititi pristupnom šifrom moguće je odabrati brojčanu vrijednost od 0 do 100. Ako to nije potrebno, deaktiviranje te funkcije se vrši odabirom vrijednosti 0. (99 će vam uvijek dati pristup).

Odabir tipa osjetnika

n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss type = EKS 211) n02: NTC 10000 Ω @ 25°C. M3435 (Danfoss type = (EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω @ 25°C n06: NTC 2000 Ω @ 25°C Svi instalirani osjetnici moraju biti istog tipa.

Podešenje točnosti prikaza vrijednosti na ekranu

Yes: daje točnost od 0.5° No: daje točnost od 0.1°

Maksimalno čekanje nakon koordiniranog odleđivanja

Kada upravljač dovrši proces odleđivanja, čeka signal koji mu dopušta nastaviti sa hlađenjem. Ako iz nekih razloga taj signal ne dođe do upravljača, on će sam pokrenuti proces hlađenja nakon isteka ovog vremena čekanja

Podešavanje funkcije rasvjete

1) Relej se uključuje tijekom dnevni režim rada

2) Relej je upravljan preko mrežne komunikacije

3) Relej je upravljan preko sklopke vrata koja je denirana s funkcijom o02 koja je podešena na 2 ili 3. Kada su vrata otvorena, relej se uključuje. Kada su vrata zatvorena, dolazi do vremenske odgode od 2 minute, pa se zatim rasvjeta isključi.

Uključivanje releja rasvjete

Ovom funkcijom se uključuje relej rasvjete (ako o38=2)

Čišćenje vitrine

Ovdje se pregledava status funkcije ili se može ručno pokrenuti:

0 = Normalan rad (nema čišćenja) 1 = Čišćenje vitrine uz rad ventilatora. Svi ostali izlazi su isključeni. 2 = Čišćenje vitrine sa zaustavljenim ventilatorima. Svi izlazi su isključeni.

Ako je ova funkcija upravljana pomoću DI ulaza, trenutni status se može ovdje pratiti.

Pristupna šifra 2 (Pristup promjenama)

Moguć je pristup parametrima za podešenja, ali ne i konguracijskim podešenjima. Ukoliko je potrebno vrijednosti u upravljaču zaštititi pristupnom šifrom moguće je podesiti brojčanu vrijednost između 0 i 100. Ukoliko to nije potrebno, ovu funkciju je moguće isključiti odabirom vrijednosti 0. Ukoliko se koristi ova funkcija, pristupna šifra 1 (o05) također mora biti aktivirana.

Kopiranje podešenja s upravljača (Samo EKC 202)

Ovom funkcijom je moguće prebaciti željene vrijednosti s upravljača na ključ za kopiranje. Ključ može sadržavati do 25 različitih podešenja. Odaberite broj. Sve postavke osim adrese (o03) će biti kopirane. Kada započne kopiranje pojavi se na ekranu parametar o65. Dvije sekunde nakon toga moguće je pomicanjem u pregledniku parametara provjeriti da li je kopiranje ispravno izvršeno. Prikaz negativne vrijednosti ukazuje na problem. Značenje prikazane vrijednosti provjerite u poglavlju „Dojava grešaka“..

Copy from the programming key (Samo EKC 202)

Ovom funkcijom kopiramo prethodno pohranjene postavke s memorijskog ključa na upravljač. Odaberite odgovarajući broj/oznaku. Sve postavke osim adrese (o03) će biti kopirane. Kada započne kopiranje pojavi se na ekranu parametar o66. Nakon 2 sekunde je moguć povratak u preglednik parametara i provjera uspješnosti kopiranja. Prikaz negativne vrijednosti ukazuje na problem. Značenje prikazane vrijednosti provjerite u poglavlju „Dojava grešaka“.

Pohranjivanje podešenih vrijednosti kao tvorničke postavke

Ovime je moguće trenutna podešenja preimenovati u osnovna podešenja (prijašnja tvornička podešenja se brišu).

Ostale mogućnosti primjene za S5 osjetnik

Ovime deniramo funkciju za S5 osjetnik. Postavite vrijednost na 0 ako je osjetnik deniran za odleđivanje u D10. Ako je D10 podešen na 0 ili 2, ulaz S5 se može koristiti kao osjetnik proizvoda ili za mjerenje temperature kondenzacije. 0: Osjetnik odleđivanja 1: Osjetnik proizvoda 2: Osjetnik kondenzacije s alarmom

o04

o05 -

o06 SensorCong

o15

o16 Max HoldTime

o38 Light cong

o39 Light remote

o46 Case clean

o64 -

o65 -

o66 -

o67 -

o70 S5 Cong

Nakon instalacije komunikacijske u upravljač sva podešavanja su identična kao i u drugim upravljačima ADAP-KOOL® programa.

NTC 5000 Ω @ 25°C (EKS 211) = 15 NTC 10000 Ω @ 25°C (EKS 221) = 16 NTC 3000 Ω @ 25°C = 17 NTC 2500 Ω @ 0°C = 18 NTC 10000 Ω @ 25°C = 19 NTC 2000 Ω @ 25°C = 20

Disp. Step = 0.5

Relej 4

Ovime deniramo funkciju releja 4: 1: Rasvjeta 2: Alarm

Servis Service

Temperatura mjerena S5 osjetnikom u09 S5 temp. Stanje na D1 ulazu. on/1=isključeno u10 DI1 status Status noćnog rada (on/o) (uključeno/isključeno) 1=isključeno Očitanje aktualne regulacijske referentne temperature u28 Temp. ref. Status releja za hlađenje Status releja za rad ventilatora Status releja za odleđivanje Temperatura mjerena sa Szrak osjetnikom u69 Sair temp Status releja 4 (alarm, odleđivanje, rasvjeta) u71 DO4 status

Dojava grešaka Alarms

U slučaju greške svjetlosne LED diode će treptati i bit će uključen alarmni relej. Pritiskom gornje tipke, na ekranu će se pojaviti alarmna poruka. Ukoliko ih je više, njihov prikaz je moguć ponovnim pritiscima na gornju tipku. Postoje dvije vrste izvještaja o alarmu – alarm koji se pojavljuje za vrijeme normalnog rada, ili kao alarm uslijed greške na instalaciji. A-alarmi neće biti aktivirani dok ne prođe njihovo pripadajuće zatezno vrijeme. E-alarmi, nasuprot tome, će se aktivirati čim dođe do greške. (A alarm neće biti aktivan dok je aktivan E alarm). Mogu se pojaviti slijedeće poruke: 1 = alarm

A1: Alarm visoke temperature High t. alarm

A2: Alarm niske temperature Low t. alarm

A4: Alarm otvorenosti vrata Door Alarm

A5: Informacija. Parametar 016 je istekao Max Hold Time

A15: Alarm. Signal s DI ulaza DI1 alarm

A45: Stanje mirovanja (hlađenje isključeno parametrom r12 ili DI ulazom) Standby mode

A59: Čišćenje vitrine. Signal s DI ulaza Case cleaning

A61: Alarm temperature na kondenzatoru Cond. alarm

E1: Greška u upravljaču EKC error

E6: Greška sata. Promijeniti baterije + podesiti sat -

E27: Greška na osjetniku S5 S5 error

E29: Greška na osjetniku Szrak Sair error

Za vrijeme kopiranja postavki na ili s memorijskog ključa funkcijama o65 ili o66, mogu se pojaviti slijedeće informacije: 0: Kopiranje izvršeno i u redu 4: Memorijski ključ pogrešno postavljen 5: Kopiranje neispravno. Ponoviti kopiranje 6: Kopiranje na EKC neispravno. Ponoviti kopiranje 7: Kopiranje na memorijski ključ neispravno. Ponoviti kopiranje 8: Kopiranje nije moguće. Kodni broj ili verzija programa ne odgovara 9: Greška u komunikaciji ili istek vremena 10: Kopiranje još traje (Ove informacije možemo pronaći u parametrima o65 ili o66 nekoliko sekundi nakon početka kopiranja).

o72 DO4 Cong

- - - Night Setback 0=Day (dan) 1=Night (noć)

u13 Night Cond.

u58 Comp1/LLSV u59 Fan relay u60 Def. relay

Alarm destinations

Značenje pojedinog alarma se može utvrditi pomoću postavki (0,1,2 ili 3)

Upozorenje! Direktno pokretanje kompresora * Kako bi se spriječio prekid rada kompresora parametre c01 i c02 potrebno je postaviti u skladu s uvjetima dobavljača ili općenito: Hermetički kompresori c02 najmanje 5 minuta Poluhermetički kompresori c02 najmanje 8 minuta i c01 najmanje 2 do 5 minuta (motor 5 do 15 kW) *) Za direktno aktiviranje elektromagnetskih ventila nisu potrebne postavke drugačije od tvorničkih (0)

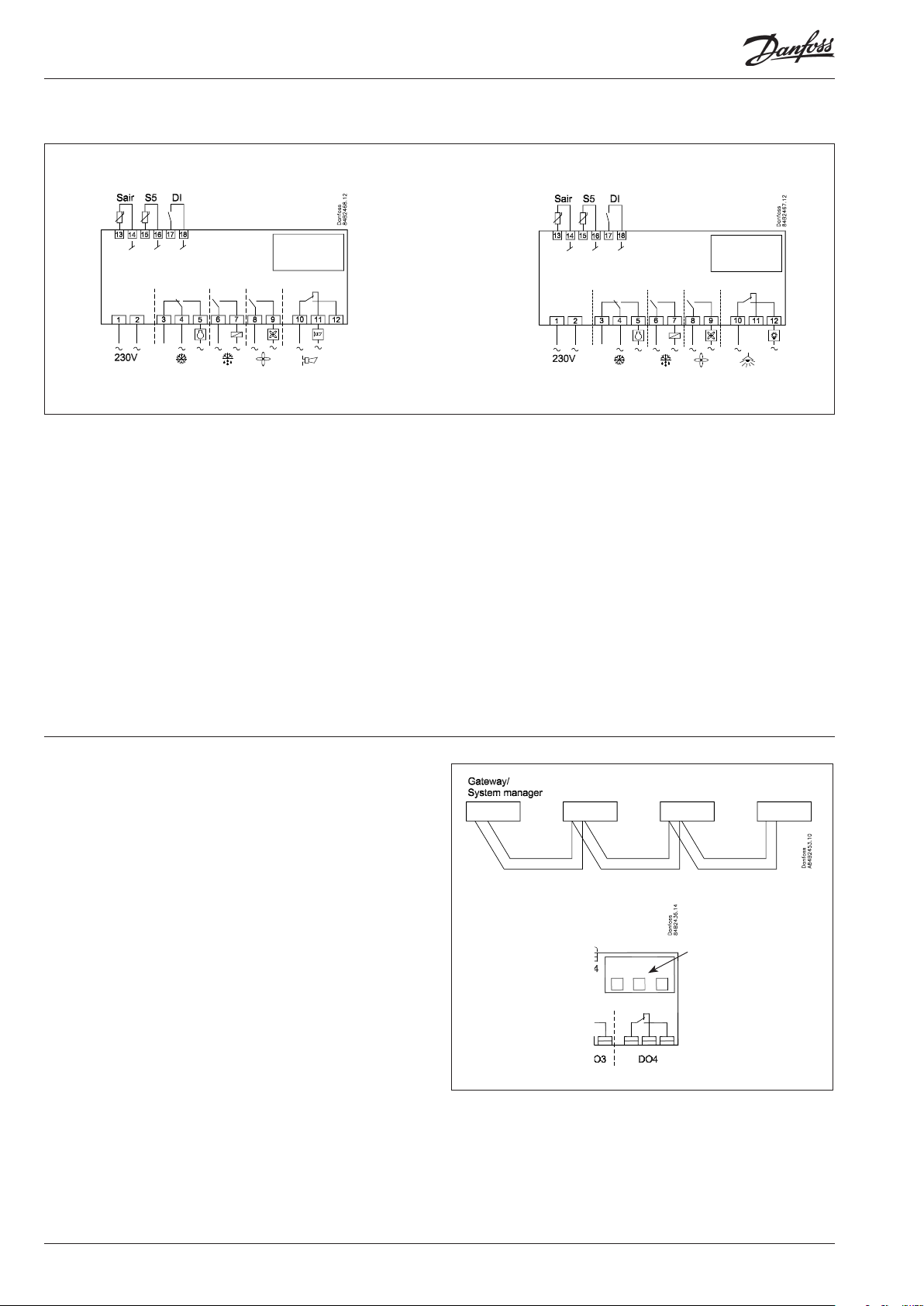

Električni priključci

Napajanje

230 V a.c.

Osjetnici

Szrak je termostatski osjetnik. S5 je osjetnik odleđivanja i koristi se za prekidanje odleđivanja na osnovu dostignute temperature. Također se može koristiti kao osjetnik proizvoda ili osjetnik temperature na kondenzatoru.

Digitalni On/O signali

Uključeni DI aktivira funkciju. Moguće funkcije su opisane u parametru o02.

Prijenos podataka

Ako koristite prijenos podataka, važno je pravilno obaviti instalaciju kabla za prijenos podataka. Vidi zasebnu literaturu br. RC8AC..

Releji

Glavni kontakti su:

Hlađenje. Kontakt će uključiti kada postoji potreba za hlađenjem Odleđivanje. Ventilator. Alarm. Za vrijeme normalnog rada relej je isključen a uključuje

se u slučajevima alarma i kad je upravljač bez napajanja.

Rasvjeta. Kontakt će uključiti kada postoji potreba za hlađenjem

Elektromagnetske smetnje

Spojni kabeli osjetnika, DI ulazi i komunikacijski kablovi moraju biti odvojeni od električnih kablova napajanja:

- Koristiti odvojene kanalice

- Razmak među kablovima neka bude barem 10 cm

- Treba izbjegavati duge kablove na DI ulazima (dozvoljeno do 15 m) u protivnom nužno je koristiti vanjske beznaponske releje.

za prijenos podataka

Tehnički podaci

Napajanje 230 V a.c. +10/-15 %. 2.5 VA, 50/60 Hz

Osjetnici NTC

Mjerno područje

Točnost

Ekran LED, 3 znamenke

Digitalni ulazi

Napojni kabel

Upravljač

Sensor

Signal s kontaktnih funkcija Zahtjev za kontakte: Pozlaćeni Dužina kablova maksimalno 15 m Kad su kablovi duži od 15 m koristiti vanjske releje

Maks.1,5 mm2 višežilni kabel na napajanju i relejima. Terminali za spajanje se nalaze na elektroploči Maks. 1 mm2 na osjetnicima i DI ulazima. Niskonaponski terminali su sa utičnicama

DO1.

Hlađenje

DO2. Odle-

Releji*

đivanje

DO3. Venti-

lator

DO4. Alarm ili Rasvjeta

0 do +55°C, radna temperatura

Uvjeti ugradnje

Zaštita kućišta

Satna rezerva 4 sata

Odobrenja

-40 do +70°C, transportna temperatura 20 - 80% Rh, bez kondenzacije Mjesta ugradnje bez udaraca i vibracija IP 65 s prednje strane.

Tipke i brtva su integrirane na prednju stranu upravljača

EU uputstvo o niskom naponu i EMC uvjetima za CE označavanju su u skladu sa EKC 202: UL Odobrenja prema. UL 60730 LVD ispitano prema. EN 60730-1 i EN 60730-2-9, A1, A2 EMC ispitano prema. EN 61000-6-3 i EN 61000-6-2

-40 do +30°C

±1 K ispod -35°C ±0.5 K između -35 to +25°C ±1 K iznad +25°C

Senzor utvrđen. Pogledajte podatke za stvarni senzor

CE (250 V a.c.)

10 (6) A

6 (3) A

4 (1) A Min. 100 mA**

UL *** (240 V a.c.) 10 A Resistive 5FLA, 30LRA

10 A Resistive 5FLA, 30LRA

6 A Resistive 3FLA, 18LRA 131 VA Pilot duty

4 A Resistive 131 VA Pilot duty

Težina = 200 g

* EKC 202: DO1 i DO2: to je 16 A relej. Navedeni 8A može povećati do 10A, ako je temperatura okoline je održavana ispod 50 °C. DO3 i DO4 su releji 8A. Gornje maksimalno opterećenje je potrebno zadržati. ** Pozlaćenost osigurava dobru funkcionalnost uz mala kontaktna opterećenja *** UL-odobrenje zasnovano na 30000 spojnica

Kapacitivni opterećenja

Releji nisu prikladni za izravno spajanje na kapacitivnim opterećenja, kao što su LED i on / o kontrolu motora EZ. Svi opterećenja s prekidača izvora energije mora biti povezan s odgovarajućim sklopnika ili slično.

Naručivanje

Model Funkcija Code no.

EKC 202C MS

EKA 178A Komunikacijska kartica za. MOD-bus 084B8564

EKA 179A Komunikacijska kartica za. RS 485- LON 084B8565

EKA 181C Baterijska kartica za zaštitu sata u slučaju duljeg nestanka napajanja 0848577

EKA 182A Memorijski ključ EKC - EKC 084B8567

Temperaturni upravljač Hlađenje, Odleđivanje/Alarm

084B8543

Danfoss d.o.o., Magazinska 9a, HR-10000 ZAGREB, Tel. (01) 606 40 70, Faks (01) 606 40 80, e-mail: danfoss.hr@danfoss.com, www.danfoss.hr

Danfoss ne preuzima odgovornost za eventualne greške u katalogu, prospektima i ostalim tiskanim materijalima. Danfoss pridržava pravo izmjena na svojim proizvodima bez prethodnog upozorenja. Ovo pravo odnosi se i na već naručene proizvode pod uvjetom da te izmjene ne mijenjaju već ugovorene specikacije. Svi zaštitni znaci u ovom materijalu vlasništvo su (istim redoslijedom) odgovarajućih poduzeća Danfoss. Danfoss oznake su zaštitni žigovi poduzeća Danfoss A/S. Sva prava pridržana.

ADAP-KOOL®

Danfoss EKC 202C-MS User guide [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
