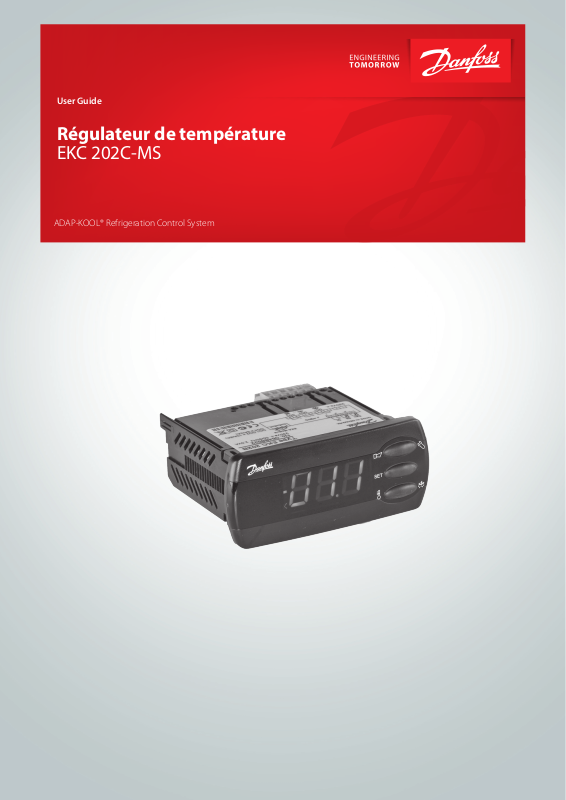

User Guide

Régulateur de température

EKC 202C-MS

ADAP-KOOL® Refrigeration Control System

Introduction

Utilisation

• Ce régulateur est utilisé pour commander la température des
meubles frigoriques et des chambres froides des supermarchés.

• Commande de dégivrage, ventilateur, alarme et éclairage

• Pour montage sur le devant

• Signal des sondes NTC

Principe

Le régulateur renferme une commande de température qui reçoit
un signal d’une seule sonde.
La sonde est placée soit dans le débit d’air froid en aval de l’éva­porateur, soit dans le débit d’air chaud juste en amont de l’évapo­rateur.
Le régulateur commande le dégivrage qui peut être naturel ou
électrique. Le réenclenchement après le dégivrage peut être selon
temps ou selon température.
Un contrôle de la température de dégivrage est obtenu directe­ment en provenance de la sonde de dégivrage.
Quatre relais assurent l’enclenchement des fonctions voulues —
lesquelles dépendent de l’utilisation visée.

• Refroidissement (compresseur ou electrovanne)

• Dégivrage

• Ventilateur

• Alarme y éclairage

Avantages obtenus

• Dégivrage sur demande pour les installations décentralisées

• Dégivrage sur demande pour les systèmes 1:1

• Boutons et face avant parfaitement étanches

• Etanchéité IP 65 par le devant

• Entrée digitale pour :

- Fonction de contact porte avec alarme

- Top de dégivrage

- Marche/arrêt de la régulation ou

- Régime de nuit

- Changement entre deux références de température

- Nettoyage du meuble

• Paramétrage rapide grâce à une clé de programmation

• Signal de la sonde NTC (ajustable)

• HACCP
Option d'étalonnage pour satisfaire aux exigences de la norme
EN 441-13.

Module supplémentaire

• On peut installer un module enchable dans un régulateur exis-

tant en cas de besoin.
Le régulateur y est préparé : il sut d’encher le module.

- Module pile

Ce module assure l’alimentation en tension du régulateur si
une panne de courant dure plus de 4 heures. La fonction d’hor-

loge est ainsi garantie en cas de pannes de courant.

- Transmission de données

Pour obtenir la conduite à partir d’un PC, il faut installer un
module de transmission de données dans le régulateur.

- Le dégivrage groupé peut s’eectuer via la transmission de

données

Sommaire

Introduction ....................................................................................................... 2

Utilisation ............................................................................................................ 5

Sommaire des menus ..................................................................................... 6

2 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Fonctions ............................................................................................................. 8

Raccordements ...............................................................................................14

Caractéristiques techniques ....................................................................... 15

Numéros de code ...........................................................................................16

Sorties et entrées

Régulateur avec quatre sorties de relais, deux sonde de
température et une entrée digitale.

• Régulation de température par la marche/arrêt du compresseur.

• La sonde de dégivrage doit être connectée lorsque c'est la
température qui commande l'arrêt du dégivrage.

• Si l'arrêt du dégivrage dépend d'une minuterie, la sonde
peut être utilisée pour la surveillance de la température du
condenseur ou comme sonde denrées.

• Dégivrage électrique / dégivrage gazeux

• Commande du ventilateur

• La sortie de relais n° 4 peut servir à l’alarme ou à l’éclairage.

Sondes

Une ou deux sondes NTC du même type doivent être connectées.

Les informations suivantes peuvent être sélectionnées :
NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211)
NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221)
NTC 3000 Ω @ 25°C
NTC 2500 Ω @ 0°C
NTC 10000 Ω @ 25°C
NTC 2000 Ω @ 25°C

Choisir le type de sonde dans le menu o06.

Type NTC 5000 Ω

@ 25°C (M2020)

Danfoss NTC EKS 211 EKS 221 - - - -

°C Ω Ω Ω Ω Ω Ω

30 4029 8313 2417 - 8300 1651
25 5000 10000 3000 883 10000 2000
20 6246 12091 3747 1074 12271 2437
15 7855 14695 4712 1313 15146 2987
10 9951 17958 5970 1616 18809 3682

5 12696 22068 7617 2000 23504 4571
0 16330 27278 9798 2492 29564 5716

−5 21166 33922 12700 3124 37441 7198

−10 27681 42450 16608 3947 47754 9133

−15 36503 53468 21902 5019 61357 11644

−20 48614 67801 29168 6434 79440 14961

−25 65333 86580 39200 8306 103676 19402

−30 88766 111364 53259 10822 136428 25388

−35 121795 144324 73077 14217 181078 33505

−40 169157 188500 101490 18848 242495 44657

Alternativer
Alternatives
Alternativen
Alternatives
Alternativas

o06 n01 n02 n03 n04 n05 n06

NTC 10000 Ω

@ 25°C (Beta 3435)

Carel:

HP/WF/WP/INF

Dixell:

NS/NG/NX/NY/NT

Eliwell:

SN8

Lae:

SN4K..P

NTC 3000 Ω

Frigo:

M841

@ 25°C

NTC 2500 Ω

Wurm:

TRK 277

@ 0°C

NTC 10000 Ω

@ 25°C

Wurm:

T2000

Lae:

SN2K..P

NTC 2000 Ω

@ 25°C

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 3

Top de dégivrage

Diérents tops de dégivrage sont disponibles :
Intervalle Le dégivrage a lieu à des intervalles xes (toutes les

huit heures, par exemple).

Temps de refroidissement Le dégivrage a lieu à des intervalles

xes par rapport aux temps de refroidissement,
c’est à dire qu’un faible besoin de froid « reporte » le
prochain dégivrage à plus tard.

Contact Il est ici possible de démarrer le dégivrage par un

signal de contact sur une entrée digitale.

Manuel On peut enclencher un dégivrage supplémentaire

en appuyant sur le bouton inférieur du régulateur.

S5-temp. Dans les installations décentralisées, on peut

surveiller la performance de l’évaporateur. Le
givrage enclenche un dégivrage.

Schéma Permet de démarrer les dégivrages à des heures xes,

jour et nuit. Au maximum 6 dégivrages par 24 heures.

Réseau Possibilité de démarrer le dégivrage par une ligne de

transmission.
Toutes ces méthodes sont utilisables – une seule activée, et le
dégivrage commence. Au début du dégivrage, les diérents
temporisateurs de dégivrage sont mis à zéro.

Entrées digitales

L’entrée digitale convient à l’une des fonctions suivantes :

- Fonction de contact porte avec alarme, ouverture prolongée de

la porte.

- Top de dégivrage

- Marche/arrêt de la régulation

- Passage au régime de nuit

- Nettoyage du meuble

- Passage à une autre référence de température

- Inject on/o

De démarrer le
dégivrage par
un signal de
contact

Fonction de nettoyage de meubles

Cette fonction facilite la commande du meuble frigorique en
phase de nettoyage. Trois impulsions sur un contact permettent
de passer d’une phase à l’autre.
La première impulsion arrête le refroidissement – les ventilateurs
continuent à marcher.
« Plus tard » : La deuxième impulsion arrête les ventilateurs.
« Encore plus tard » : La troisième impulsion redémarre le
refroidissement.
On peut suivre les diérentes situations sur l’acheur.

Il n’y a aucun contrôle de température pendant le nettoyage du
meuble.

Une « alarme nettoyage » est envoyée par le réseau jusqu’à la
passerelle maître (System Manager). On peut enregistrer cette «
alarme » à titre de documentation.

Dégivrage sur demande

1 En fonction du temps de refroidissement

Lorsque les temps de refroidissement totalisés auront passé une
valeur de consigne, un dégivrage sera démarré.

2 En fonction de la température

Le régulateur surveille en permanence la température relevée
par S5.
Entre deux dégivrages, la température S5 chute au fur et à me­sure du givrage de l’évaporateur (le compresseur marche plus
longtemps, réduisant encore plus la température S5). Lorsque la
température aura passé une variation de consigne, le dégivrage
sera démarré.

Cette fonction n’est utilisable que sur des installations
décentralisées.

- + + °C
1 ÷ + Ventilateur
2 ÷ ÷ O
3 + + °C

4 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Utilisation

Acheur

Les valeurs sont achées avec trois chires, un réglage permet­tant de choisir entre °C et °F.

Diodes luminescentes en façade

Les diodes s’allument lorsque leurs relais respectifs sont alimentés.

= refroidissement

= dégivrage

= ventilateur

Les diodes clignotent en cas d’alarme.
Dans ce cas, on peut appeler le code d’erreur à l’acheur et annu­ler l’alarme ou acquitter l’alarme en appuyant brièvement sur le
bouton supérieur.

Dégivrage

Au cours du dégivrage, un -d- apparaît à l’écran. Cette indication
s’ache pendant 15 minutes après que le refroidissement a repris.
Toutefois, l’indication -d- disparaît si :

- La température est atteinte avant les 15 minutes

- La régulation est arrêtée à l’aide de l’interrupteur principal (Main
Switch).

- Une alarme de température élevée s’enclenche.

Exemples

Réglage d’un menu

1. Appuyez sur le bouton supérieur jusqu’à apparition d’un para­mètre.

2. Appuyez sur le bouton supérieur ou inférieur pour trouver le
paramètre à régler

3. Appuyez sur le bouton médian jusqu’à apparition de la valeur
du paramètre

4. Appuyez sur le bouton supérieur ou inférieur pour chercher la
nouvelle valeur

5. Appuyez à nouveau sur le bouton médian pour verrouiller la
valeur.

Déclenchement du relais d’alarme / acquitter l’alarme / visualisation
du code d’alarme

• Appuyez brièvement sur le bouton supérieur

En cas de plusieurs codes d’alarme, ils sont réunis sous une barre
de délement. Appuyez sur le bouton supérieur ou inférieur
pour feuilleter les codes d’alarme.

Réglage de la température

1. Appuyez sur le bouton médian jusqu’à apparition de la valeur

de température

2. Appuyez sur le bouton supérieur ou inférieur pour chercher la

nouvelle valeur

3. Appuyez sur le bouton médian pour terminer le réglage.

Marche/arrêt manuel d’un dégivrage

• Appuyez sur le bouton inférieur pendant 4 secondes.

Les boutons

Pour ajuster un réglage, on utilise le bouton supérieur ou le
bouton inférieur pour augmenter respectivement réduire la va­leur. Mais il faut d’abord avoir accès au menu: appuyer quelques
secondes sur le bouton supérieur. Apparaissent alors la série de
codes de paramétrage. Chercher le code à modier et appuyer sur
le bouton médian pour voir la valeur du paramètre. Après la modi­cation, mémoriser la nouvelle valeur en appuyant à nouveau sur
le bouton médiant.

Voyez la température de sonde de dégivrage

• Appuyez brièvement sur le bouton inférieur

Si aucune sonde n’est installée, un « non » est aché.

Etanchéité 100%

Les boutons et le joint d’étanchéité sont coulés en même temps
que le devant.
Une technique spéciale relie la matière plastique dure, les boutons
plus mous et le joint d’étanchéité permettant une intégration
parfaitement étanche. Aucune ouverture n’est accessible à
l’humidité ou aux impuretés.

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 5

Sommaire des menus

Fonction Codes
Fonctionnement normal

Température (point de consigne) --- -50°C 50°C 2°C

Thermostat

Diérentiel r01 0,1 K 20 K 2 K
Limite max. de température de réglage r02 -49°C 50°C 50°C
Limite min. de température de réglage r03 -50°C 49°C -50°C
Réglage de l’achage de température r04 -20 K 20 K 0.0 K
Unités de température (°C/°F) r05 °C °F °C
Correction du signal en provenance de Sair r09 -10 K 10 K 0 K
Service manuel (-1), Arrêt régualtion(0), marche régulation (1) r12 -1 1 1
Décalage de référence en régime de nuit r13 -10 K 10 K 0 K
Actionnement d’une déviation de référence r40 r39 OFF on OFF
Valeur de la déviation de référence (activation par r39 ou DI) r40 -50 K 50 K 0 K

Alarm

Temporisation de l’alarme température A03 0 min 240 min 30 min
Temporisation de l’alarme porte A04 0 min 240 min 60 min
Temporisation de l’alarme température après le dégivrage A12 0 min 240 min 90 min
Limites d’alarme haute A13 -50°C 50°C 8°C
Limites d’alarme basse A14 -50°C 50°C -30°C
Temporisation de l’alarme DI1 A27 0 min 240 min 30 min
Limite d’alarme haute de la température du condenseur (o70) A37 0°C 99°C 50°C

Compresseur

Temps de marche min. c01 0 min 30 min 0 min
Intervalle entre deux démarrages c02 0 min 30 min 0 min
Le relais de compresseur doit agir inversement. (fonction NF) c30 0 / OFF 1 / on 0 / OFF

Dégivrage

Méthode (non/EL/gaz) d01 no Gas EL
Température d’arrêt du dégivrage d02 0°C 25°C 6°C
Intervalle entre d´marrages du dégivrage d03 0 hours 240 hours 8 hours
Durée max. du dégivrage d04 0 min 180 min 45 min
Retard du dégivrage à la mise sous-tension d05 0 min 240 min 0 min
Temps d’égouttement d06 0 min 60 min 0 min
Temporisation de démarrage du ventilateur après le dégivrage d07 0 min 60 min 0 min
Température de démarrage du ventilateur d08 -15°C 0°C -5°C
Ventilateur enclenché pendant le dégivrage
0: Arrêté
1: Actif
2: En marche pendant l'évacuation et le dégivrage.
Test de la sonde de dégivrage (0=temps, 1=S5, 2=Sair) d10 0 2 0
Temps de refroidissement total maxi entre deux dégivrages d18 0 hours 48 hours 0 hours
Dégivrage sur demande – variation admissible de la température S5 en cas de formation de givre. Pour les

installations centralisées, on choisit 20 K (= OFF)

Ventilateur

Arrêt du ventilateur à compresseur déclenché F01 no yes no
Temporisation de l’arrêt du ventilateur F02 0 min 30 min 0 min
Arrêt de ventilateur température (S5) F04 -50°C 50°C 50°C

Horloge en temps réel

Heures de démarrage des six dégivrages
Réglage heures.
0=OFF
Heures de démarrage des six dégivrages
Réglage heures.
0=OFF
Horloge - Réglage heures t07 0 timer 23 timer 0 timer
Horloge - Réglage minutes t08 0 min 59 min 0 min
Horloge - Horloge – Réglage date t45 1 31 1
Horloge - Horloge – Réglage mois t46 1 12 1
Horloge - Horloge – Réglage année t47 0 99 0

Divers

Temporisation des signaux de sortie lors de la mise en route o01 0 s 600 s 5 s
Signaux d’entrée DI1. Fonction:
(0= non utilisée,1=état de DI1. 2=fonction porte avec alarme d’ouverture 3=alarme porte ouverte. 4=début
de dégivrage (impulsion de signal). 5=interrupteur principal externe. 6=régime de nuit. 7=changer de
référence (activation r40). 8=fonction d’alarme à enclenchement. 9=fonction d’alarme à déclenchement.
10=nettoyage de meuble (impulsion de signal). 11=Inject o à déclenchement).
Adresse réseau o03 0 119 0
Commutateur On/O (message broche service) o04 OFF ON OFF
Code d’accès 1 (tous les réglages) o05 0 100 0
Type de sonde utilisé
n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211)
n02: NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221)
n03: NTC 3000 Ω @ 25°C
n04: NTC 2500 Ω @ 0°C
n05: NTC 10000 Ω @ 25°C
n06: NTC 2000 Ω @ 25°C
Cran d’achage = 0.5 (norme 0,1/capteur Pt) o15 no yes no
Temps d’attente max. après dégivrage coordonné o16 0 min 60 min 20

Paramètres

Valeur mini Valeurmaxi

d09 0 2 1

d19 0 K 20 K 20 K

t01-t06 0 timer 23 timer 0 timer

t11-t16 0 min 59 min 0 min

o02 0 11 0

o06 n01 n06 n02

Réglage

usine

SW = 1.3x

Réglage

actuel

6 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Conguration de la fonction d’éclairage (relais 4)
1=ON en régime de jour. 2=ON/OFF par la transmission de données. 3=ON suivant la fonction DI, si DI a été
choisie pour la fonction ou l’alarme porte
Actionnement du relais d’éclairage (seulement si o38=2) o39 OFF ON OFF
Nettoyage de meuble. 0=aucun nettoyage 1=ventilateurs seulement. 2=toutes les sorties sont OFF o46 0 2 0
Code d’accès 2 (accès partiel) o64 0 100 0
Conservez les réglages actuels de l’appareil comme clé de programmation. Choisissez votre propre
numéro.
Appel d’un jeu de réglages de la clé de programmation. (sauvée auparavant via la fonction o65) o66 0 25 0
Surchargez les réglages usine avec les réglages actuels du régulateur o67 OFF On OFF
D’autres utilisations éventuelles de la sonde S5 (gardez le réglage 0 si elle doit servir de sonde de dégi­vrage, ou 1 = sonde denrées et 2 = sonde condenseur avec alarme)
Choisissez l’utilisation du relais 4 : 1=éclairage, 2=alarme o72 1 2 2

Entretien

Température relevée par la sonde S5 u09
Etat de l’entrée DI1. 1=enclenchée u10
Etat du régime de nuit (tout ou rien)
1=enclenché
Achage de la référence de régulation actuelle u28
Etat du relais de refroidissement. (La commande manuelle est possible mais à condition que r12=-1.) u58
Etat du relais du ventilateur. (La commande manuelle est possible mais à condition que r12=-1) u59
Etat du relais de dégivrage. La commande manuelle est possible mais à condition que r12=-1 u60
Température relevée par la sonde Sair u69
Etat du relais 4 (alarme, éclairage). (La commande manuelle est possible mais à condition que r12=-1.) u71

Réglage départ usine
Pour retrouver éventuellement les valeurs réglées en usine, procéder ainsi :

- Couper la tension d’alimentation du régulateur.

- Maintenir les boutons supérieur et inférieur enfoncés en remettant le régulateur sous tension.

Achage de codes de défauts Achage code alarme Achage des ètats

E1 Défaut de régulateur A 1 Alarme température haute S0 Régulation en cours
E6 Changer la pile + verifér heure A 2 Alarme température basse S1 Attend la n du dégivrage coordonné
E 27 Erreur de sonde S5 A 4 Alarme porte S2 Temps ON du compresseur
E 29 Erreur de sonde Sair A 5 Max. Hold time S3 Temps OFF du compresseur

A 15 DI 1 alarme S4 Egouttage
A 45 Standby mode S10 Le refroidissement a été arrêté au “Main

A 59 Nettoyage de meuble S11 Le refroidissement a été arrêté au le

A 61 Alarme de condenseur S14 Séquence du dégivrage. Dégivrage en cours

o38 1 3 1

o65 0 25 0

o70 0 2 0

u13

switch” (interrupteur principal)

thermostat

S15 Séquence du dégivrage. Temporisation du

ou des ventilateurs

S16 Le refroidissement a été arrêté (Entrée DI

ouverte)
S17 Porte ouverte (Entrée DI ouverte)
S20 Refroidissement de secours
S25 Régulation manuelle les sorties
S29 Nettoyage de meuble
S32 Temporisation des sorties à la mise en route
non Température de dégivrage pas accessible

Arrêt sur temps

-d- Dégivrage en cours / Première réfrigération

après un dégivrage
PS Mot de passe imposé. Réglage du mot de

passe

Mise en route :

La régulation démarre au moment de la mise sous tension.

1 Parcourez le sommaire des réglages départ usine. Procédez aux modi­cations nécessaires, aux paramètres respectifs
2 En cas de réseau : Inscrivez l’adresse en o03 et envoyez-la ensuite à

l’unité passerelle/système avec le réglage o04.

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 7

Fonctions

Veuillez trouver ci-dessous la description des diérentes fonctions.

Fonction Para-

mètre

Image normale

Normalement la température de sonde thermostatique Sair Display air (u69)

Fonction thermostatique Thermostat control

Point de consigne

La régulation suit la valeur réglée + un décalage éventuel. Cette valeur est réglée en appuyant
sur le bouton médiant.
La valeur réglée peut être verrouillée ou limitée à une plage donnée en réglant r02 et r03
La référence instantanée ressort de « u28 Temp ref ».

Diérentiel

Lorsque la température est supérieure à la référence plus le diérentiel réglé, le relais du com­presseur est fermé. Il se rouvre lorsque la température a chuté jusqu’à la référence réglée.

Ref. Dif.

Limitation du point de consigne

Pour éviter un réglage trop haut ou trop bas de la référence et les dégâts qui en résultent, le
régulateur est prévu pour une limitation de sa gamme de réglage.

Pour éviter un réglage trop haut de la référence, on abaisse la valeur maximum admissible. r02 Max cutout °C
Pour éviter un réglage trop bas de la référence, on augmente la valeur minimum admissible. r03 Min cutout °C

Correction de l’achage de température

Si la température des denrées et la température reçue par le régulateur ne sont pas identiques, il
est possible d’ajuster le décalage de la température achée.

Unité de température

Cette fonction permet de choisir entre °C et °F.

Correction du signal en provenance de Sair

Possibilité de compenser en cas de câble de sonde long

Arrêt/marche du refroidissement

Permet de mettre en marche et d’arrêter la production de froid ou on peut obtenir une régula­tion manuelle des sorties.
Cette fonction est également permise au moyen d’un contact externe,branché sur l’entrée DI.
L’arrêt du refroidissement donne une alarme « Standby alarm ».

Valeur de régime de nuit

La référence du thermostat est alors le point de consigne + cette valeur, lorsque le régulateur
passe en régime de nuit. (Pour obtenir l’accumulation de froid, choisir une valeur négative.)

Actionnement d’un décalage de référence

Lorsque la fonction passe à ON, la référence du thermostat est augmentée de la valeur réglée en
r40.
Cet actionnement est également possible via l’entrée DI (dénie en o02)

Paramètre en cas de transmission de
données

Cutout °C

r01 Dierential

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1
(Sur l’AKM : uniquement °C quel que soit
le choix.)

r09 Adjust Sair

r12 Main Switch

1: Démarrage
0: Arrêt

-1: La régulation manuelle des sorties est
autorisée

r13 Night oset

r39 Th. oset

Valeur du décalage de référence

La référence thermostatique et les valeurs d’alarme sont décalées du nombre de degrés suivants
quand le décalage est actionné.
Cet actionnement est possible via r39 ou l’entrée DI

r40 Th. oset K

Night setbck
(début du signal régime de nuit)

8 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Alarme Alarm settings

Le régulateur peut émettre une alarme dans diérentes situations. En cas d’alarme, toutes les
diodes clignotent en façade du régulateur et le relais d’alarme se ferme.

Retard d’alarme (retard d’alarme bref)
En cas de dépassement de l’une des limites, une temporisation est enclenchée. L’alarme n’est
active qu’après écoulement du retard réglé. Valeur réglée en minutes.

S’il y transmission de données, l’importance
de chaque alarme peut être dénie. Le
menu „Destinations alarmes“ permet ce
réglage.

A03 Alarm delay

Retard de l’alarme de porte

Le temps de cette temporisation est réglé en minutes.
Cette fonction est dénie en o02

Retard pour refroidissement (retard d’alarme long )
Ce retard est utilisé pour les mises en route, pendant et juste après les dégivrages.
Le retard normal (A03) est retrouvé lorsque la température redevient inférieure à la limite
d’alarme supérieure.
Le temps de cette temporisation est réglé en minutes.

Limite d’alarme supérieure

Cette fonction permet de xer, en K, le point d’alarme pour température trop haute. La valeur
limite est réglée en ºC (valeur absolue).
La valeur limite est augmentée en régime de nuit. La valeur est égale à celle réglée comme va­leur d’augmentation nocturne, mais elle n’est augmentée que si la valeur est positive. La valeur
limite est également augmentée par décalage de référence r39.

Limite d’alarme inférieure

Cette fonction permet de xer, en K, le point d’alarme pour température trop basse. La valeur
limite est réglée en ºC (valeur absolue).
La valeur limite est également augmentée par décalage de référence r39.

Retard d’une alarme DI

Une entrée coupée/fermée actionne l’alarme lorsque la temporisation est écoulée. Cette fonc­tion est dénie en o02.

Limite d’alarme maximum pour la température de condensation
Si la sonde S5 sert à la surveillance de la température du condenseur, il faut régler la valeur de
l’enclenchement de l’alarme. La valeur est réglée en °C.
La sonde S5 est dénie pour le condenseur en o70. L’alarme est réarmée à 10 K sous la tempéra­ture de réglage.

Fonction du compresseur Compressor control

Le relais du compresseur collabore avec le thermostat. Si le compresseur appelle le froid, le relais
du compresseur se ferme.

Temps de marche

Pour éviter les démarrages futiles, on peut régler les périodes de marche du compresseur après
le démarrage et la durée des arrêts.
Les temps de marche ne sont pas respectés pour les tops de dégivrage.

Période de marche minimum (en smin.) c01 Min. On time
Période d’arrêt minimum (en min.) c02 Min. O time

Fonction de relais inversée pour compresseur

0: Fonction normale où le relais est enclenché s’il y appel de refroidissement
1: Fonction inversée où le relais est déclenché s’il y a appel de refroidissement (dans ce cas, il y a
refroidissement si l’alimentation en tension du régulateur fait défaut).

Dégivrage Defrost control

Le régulateur renferme une fonction de temporisation qui est remise à zéro après chaque top de
dégivrage. Cette fonction démarre un dégivrage si l’intervalle est dépassé.
La fonction de temporisation commence au moment de la mise sous tension du régulateur, mais
elle est décalée en premier lieu avec le réglage en d05.
En cas de panne de courant, la valeur de temporisation est conservée, et le temporisateur conti­nue de ce point lorsque le courant revient.
Cette fonction constitue éventuellement une manière simple de démarrer les dégivrages, mais
elle fera toujours oce d’un dégivrage à défaut de signal d’un des dégivrages subséquents.
Le régulateur comprend également une horloge en temps réel. Cette horloge permet de régler
des heures xes de dégivrages. S’il y a risque de panne de courant dépassant 4 heures, il faut
installer un module pile dans le régulateur.
Le top de dégivrage peut être réalisé par une transmission de données, un signal de contact ou
par voie manuelle.

Toutes ces méthodes de démarrage fonctionnent dans le régulateur. Il faut régler ces diérentes
fonctions pour que les dégivrages ne se « dédoublent » pas.
Le dégivrage est électrique ou se fait aux gaz chauds ou avec réfrigérant.
Le dégivrage est arrêté en fonction du temps ou de la température moyennant un signal d’une
sonde.

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI

A37 Condtemp Al.

Reset alarm

c30 Cmp relay NC

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 9

Méthode de dégivrage

Sélection du dégivrage électrique, par gaz chauds, réfrigérant ou « nautrel ».
Le relais de dégivrage est alimenté pendant le dégivrage.
En cas de dégivrage gazeux, le relais du compresseur sera tiré sous le dégivrage

Température d’arrêt du dégivrage

Le dégivrage est arrêté à une température donnée et contrôlée par une sonde (sonde dénie en
d10).
Réglage de la valeur de température.

Intervalles entre tops de dégivrage

Cette fonction met la fonction de temporisation à zéro et la démarre à chaque top de dégivrage.
A l’écoulement de la temporisation, la fonction démarre un dégivrage.
Cette fonction sert de top de dégivrage simple ou fait fonction de sécurité si le signal normal fait
défaut.
En cas de dégivrage maître/esclave sans fonction d’horloge ni transmission de données, c’est
l’intervalle réglé ici qui démarre les dégivrages.
A défaut de top de dégivrage par la transmission de données, l’intervalle est utilisé comme
temps maximum entre les dégivrages.
Si vous choisissez le dégivrage selon l’horloge ou la transmission de données, vous devez régler
un intervalle plus long que pour le dégivrage préréglé ; sinon le dégivrage par intervalle sera
tout de suite suivi du dégivrage préréglé.
En cas de panne de courant, l’intervalle est gé et lorsque le courant reviendra, l’intervalle conti­nue à courir à partir de la valeur gée.
L’intervalle est inactif si le réglage est 0.

Durée maximum du dégivrage

Ce réglage est une limite de sécurité, c’est à dire que le dégivrage sera arrêté si l’arrêt n’a pas
déjà eu lieu pour cause de température ou de dégivrage coordonné.
(Réglage du temps de dégivrage si D10 est réglé à 0.)

Décalage des tops de dégivrage lors de la mise en route de l’installation

Cette fonction n’est d’actualité que pour plusieurs meubles frigoriques ou groupes froids où les
dégivrages doivent être décalés. Elle est également d'actualité pour le dégivrage à intervalles
entre tops (d03).
Cette fonction retarde l’intervalle d03 pour le nombre de minutes réglé, mais elle ne le fait
qu’une seule fois et ce, lors du tout premier dégivrage suivant la mise sous tension du régula­teur.
La fonction est active après chaque panne de courant.

Temps d’égouttage

Réglage du temps devant s’écouler entre la n d’un dégivrage et le redémarrage du compres­seur (le temps d’égoutter l’évaporateur).

Retard du démarrage du ventilateur après un dégivrage

Réglage du temps devant s’écouler entre le démarrage du compresseur après un dégivrage et le
redémarrage du ventilateur (le temps de « ger » l’eau à l’évaporateur)

Température de démarrage du ventilateur

Le ventilateur peut être démarré un peu avant ce qui est dit sous « Retard du démarrage du
ventilateur après un dégivrage » à condition que la sonde de dégivrage S5 enregistre une valeur
inférieure à celle réglée ici.

Ventilateur enclenché pendant le dégivrage

Permet de choisir le fonctionnement du ventilateur pendant le dégivrage.
0: Arrêté (fonctionne pendant l'évacuation)
1: En marche (arrêté pendant le "retard ventilateur")
2: En marche pendant l'évacuation et le dégivrage. S'arrête ensuite.

Sonde de dégivrage
Permet de dénir la sonde de dégivrage.
0: Aucune, dégivrage selon durée
1: S5
2: Sair

Dégivrage sur demande – temps de refroidissement accumulé

Permet de régler le temps de refroidissement admis sans dégivrages. Passé cette valeur, un
dégivrage sera démarré.
Avec le réglage = 0, la fonction est coupée.

Dégivrage sur demande – température S5

Le régulateur surveille la performance de l’évaporateur et au moyen de calculs internes et de
mesures de la température S5, il pourra démarrer un dégivrage si la variation de la température
S5 dépasse la valeur désirée.
Permet de régler la grandeur admise du glissement de la température S5. Passé cette valeur, un
dégivrage est démarré.

Cette fonction ne convient aux installations décentralisées où la température d’évaporation est
inférieure en vue de maintenir la température d’air. Dans les installations centralisées, il faut
couper la fonction.

Avec le réglage = 20, la fonction est inactive.

d01 Def. method

d02 Def. Stop Temp

d03 Def Interval

(0=o)

d04 Max Def. time

d05 Time Stagg.

d06 DripO time

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d18 MaxTherRunT

d19 CutoutS5Dif.

10 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Pour consulter la température de la sonde S5, appuyez sur le bouton inférieur du régulateur. Defrost temp.

Pour démarrer un dégivrage supplémentaire, appuyez pendant 4 secondes sur le bouton infé­rieur du régulateur.
Pour arrêter un dégivrage en cours, appuyez sur le bouton inférieur pendant 4 secondes.

Fonction du ventilateur Fan control

Arrêt du ventilateur pendant l’arrêt du compresseur

Permet de choisir l’arrêt du ventilateur lorsque le compresseur est déclenché.

Retard de l’arrêt du ventilateur lors de l’arrêt du compresseur

Si l’arrêt du ventilateur pendant l’arrêt du compresseur a été choisi, on peut retarder l’arrêt du
ventilateur par rapport à l’arrêt du compresseur. On règle ici le temps de ce retard.

Température d’arrêt du ventilateur

En cas d’erreur de fonctionnement, cette fonction arrête les ventilateurs pour qu’ils n’apportent
pas de puissance au meuble frigorique. Si la sonde de dégivrage enregistre une température
dépassant ce réglage, les ventilateurs sont arrêtés. Ils sont redémarrés à 2 K sous le réglage.
Cette fonction n’est pas active en cours de dégivrage ou de démarrage après un dégivrage.
Avec le réglage +50°C, la fonction est coupée.

Programme de dégivrage interne / Horloge temps réel

(Non utilisé si un programme de dégivrage externe est utilisé via la transmission de données.)
Il est possible de régler jusqu’à 6 heures individuelles par 24 heures pour des tops de dégivrage.

Def Start
Enclenchement d’un dégivrage manuel.

Hold After Def
Indique ON, si le régulateur est en train de
faire un dégivrage coordonné.

Defrost State
État du dégivrage
1= évacuation/dégivrage

F01 Fan stop CO

(Yes = ventilateur arrêté)

F02 Fan del. CO

F04 FanStopTemp.

Top de dégivrage, réglage heure t01-t06

Top de dégivrages, réglage minute (1 et 11 tiennent ensemble, etc.)
Si tous les réglages de t01 à t16 sont = 0, l’horloge ne démarre pas de dégivrages.

Horloge temps réel::
Le réglage de l'horloge n'est nécessaire qu'en absence de transmission de données.
En cas de panne de courant pendant moins de quatre heures, la fonction d'horloge est sau­vegardée. Lors de la xation d'un module de batterie peut le fonction horloge conservés plus
longtemps.
Horloge : Réglage heure

Horloge : Réglage minute

Horloge : Réglage date

Horloge : Réglage mois

Horloge : Réglage année

Divers

Retard des signaux de sortie lors du démarrage

Lors de la mise en route ou après une panne de courant, le retard des fonctions du régulateur
permet d’éviter la surcharge du réseau. On règle ici le temps de ce retard.

Signal d’entrée digital - DI

Le régulateur est doté d’une entrée digitale 1 réservée à l’une des fonctions suivantes :
Rien : L’entrée n’est pas utilisée.

1) Achage de l’état d’une fonction de contact

2) Fonction porte. Si l’entrée est ouverte, c’est le signal que la porte est ouverte. Le refroidis­sement et les ventilateurs sont arrêtés. Lorsque le temps réglé en « A04 » est dépassé, une
alarme est donnée et le refroidissement redémarre.

3) Alarme porte. Si l’entrée est ouverte, c’est le signal que la porte est ouverte. Lorsque le temps
réglé en « A04 » est dépassé, une alarme est donnée.

4) Dégivrage. Cette fonction est démarrée sur un impulsion de signal. Le régulateur enregistre
le moment où l’entrée se ferme. Le régulateur démarre ensuite un dégivrage. Il enclenche
ensuite un dégivrage. Si le signal doit être reçu par plusieurs régulateurs, il est vital que TOUS
les raccordements sont identiques (DI à DI et GND à GND).

5) Contact principal La régulation est active lorsque l’entrée est court-circuitée et elle est arrêtée
lorsque l’entrée est coupée.

6) Régime de nuit. Lorsque cette entrée est court-circuitée, la régulation passe au régime de
nuit.

7) Décalage de référence lorsque DI1 est court-circuitée. Le décalage est égal à « r40 ».

8) Fonction d’alarme séparée. Une alarme est donnée lorsque cette entrée est court-circuitée.

9) Fonction d’alarme séparée. Une alarme est donnée lorsque cette entrée est ouverte. (Pour 8 et
9, la temporisation est réglée en A27.)

10) Nettoyage du meuble. Cette fonction est démarrée sur un impulsion de signal. Voyez aussi la
description page 4.

11) Inject on/o. O quand DI est ouvert

t11-t16

t07

t08

t45

t46

t47

o01 DelayOfOutp.

o02 DI 1 Cong.

Miscellaneous

Cette dénition utilise la valeur chirée
gurant à gauche.
(0 = o)

Etat DI
(Mesure)
Permet de contrôler l’état actuel de l’entrée
DI : ON ou OFF.

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 11

Adresse

Pour être relié à un réseau de transmission de données, le régulateur doit avoir une adresse que
la passerelle maître doit connaître.
Ces réglages ne sont possibles qu’après l’installation d’un module de transmission de données
dans le régulateur et la mise en place du câble correspondant.
Cette installation est expliquée dans le guide séparé réf. RC8AC

Régler l’adresse entre 1 et 240, en fonction de la passerelle. o03

Régler le menu sur ON pour transmettre l’adresse réglée à la passerelle maître. o04

Code d’accès 1 (Accès à tous les réglages)

Pour protéger les réglages du régulateur par un code d’accès, régler cette fonction sur une
valeur entre 1 et 100. Sinon, annuler la fonction en réglant = 0. (99 donne toujours accès.)

Type de sonde

n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss type = EKS 211)
n02: NTC 10000 Ω @ 25°C. M3435 (Danfoss type = (EKS 221)
n03: NTC 3000 Ω @ 25°C
n04: NTC 2500 Ω @ 0°C
n05: NTC 10000 Ω @ 25°C
n06: NTC 2000 Ω @ 25°C
Il faut toutefois que toutes les sondes installées soient du même type.

Echelle d’acheur

o05 -

o06 SensorCong

o15 Disp. Step = 0.5

Oui : Pas de 0,5°
Non : Pas de 0,1°

Attente maximum après dégivrage coordonné

Lorsque le régulateur a achevé un dégivrage, il attend un signal pour reprendre le refroidisse­ment. Si ce signal fait défaut pour une raison ou autre, le régulateur démarre le refroidissement
spontanément après l’écoulement de ce temps d’attente.

Conguration de la fonction d’éclairage

1) Le relais se ferme en régime de jour

2) Le relais doit être commandé par la transmission de données

3) Le relais est commandé par le contact de porte, déni soit en o02 avec le réglage 2 ou 3. Le
relais se ferme, lorsque la porte est ouverte. Après la fermeture de la porte, il y a un laps de 2
minutes avant que la lumière soit éteinte.

Actionnement du relais d’éclairage

Permet d’actionner le relais d’éclairage (à condition que 038 = 2)

Nettoyage du meuble

Permet de contrôler l’état de la fonction ou de la démarrer manuellement.
0=Fonctionnement normal (sans nettoyage)
1=Nettoyage avec ventilateurs en marche. Toutes les autres sorties sont OFF.
2=Nettoyage avec ventilateurs arrêtés. Toutes les sorties sont OFF.
Si la fonction est commandée par un signal reçu à l’entrée DI1 ou DI2, l’état actuel gure dans ce
menu.

Code d’accès 2 (accès aux ajustages)

Il s’agit d’un accès à l’ajustage des valeurs, et non pas aux réglages de conguration.
Pour protéger les réglages du régulateur au moyen d’un code d’accès, on choisit une valeur
entre 1 et 100. Sinon on peut annuler la fonction utilisant le réglage = 0. Si la fonction est utili­sée, mettez également le code d’accès 1 (o05) en application.

Copie des réglages actuels de l’appareil

Cette fonction permet de transférer les réglages du régulateur à une clé de programmation.
Cette clé a une capacité maximum de 25 diérents jeux de réglages. Choisissez vous-mêmes un
numéro.
Tous les réglages sauf Adresse (o03) sont alors copiés.
Une fois que le copiage a commencé, l’achage retombe à o65. Deux secondes après, vous
pouvez consulter le menu pour contrôler si le copiage a été correct. L’achage d’un chire
négatif indique qu’il y a eu problèmes. Voyez la section « Messages d’erreurs » pour en connaître
la signication.

Copie depuis la clé de programmation

Cette fonction permet de chercher un jeu de réglages déjà mémorisé dans la clé de programma­tion et de le transférer au régulateur. Choisissez vous-mêmes le numéro voulu.
Tous les réglages sauf Adresse (o03) sont alors copiés.
Une fois que le copiage a commencé, l’achage retombe à o66. Deux secondes après, vous pou­vez consulter le menu pour contrôler si le copiage a été correct. L’achage d’un chire négatif
indique qu’il y a eu des problèmes. Voyez la section « Messages d’erreurs » pour en connaître la
signication.

Sauver comme réglages départ usine

Cette fonction permet de mémoriser les réglages actuels du régulateur comme nouveau para­métrage de base (les réglages d’usine précédents sont surchargés).

Autres utilisations de la sonde S5

Gardez le réglage 0, si la sonde est dénie pour le dégivrage en D10.
Si D10 est réglé sur 0 ou 2, l’entrée S5 peut servir de sonde denrées ou de sonde condenseur.
Cette dénition est faite ici :
0: Sonde de dégivrage
1: Sonde de denrées.
2: Fonction de condenseur avec alarme

o16 Max HoldTime

o38 Light cong

o39 Light remote

o46 Case clean

o64 -

o65 -

o66 -

o67 -

o70 S5 Cong

Après installation d’un module de trans­mission de données, la commande du
régulateur est identique à celle des autres
régulateurs des commandes frigoriques
ADAP-KOOL®.

NTC 5000 Ω @ 25°C (EKS 211) = 15
NTC 10000 Ω @ 25°C (EKS 221) = 16
NTC 3000 Ω @ 25°C = 17
NTC 2500 Ω @ 0°C = 18
NTC 10000 Ω @ 25°C = 19
NTC 2000 Ω @ 25°C = 20

12 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Relais 4

Permet de dénir l’utilisation du relais 2
1: éclairage
2: Alarme

Service Service

Température relevée par la sonde S5
Etat de l’entrée DI. On/1=enclenchée
Etat du régime de nuit (tout ou rien)

1=enclenché
Achage de la référence de régulation actuelle

Etat du relais de refroidissement
Etat du relais du ventilateur
Etat du relais de dégivrage

Température relevée par la sonde Sair u69 Sair temp
Etat du relais 4 (Fonction de alarme ou eclairage) u71 DO4 status

Messages d’erreurs Alarms

En situation d’erreur, les diodes luminescentes se mettent à clignoter, et le relais d’alarme se
ferme.
Dans ce cas, appuyez sur le bouton supérieur pour voir le message d’alarme sur l’acheur. S’il y
a plusieurs erreurs, vous continuez à appuyer pour les voir.
Il existe deux formes de messages d’erreurs : il y a les alarmes se produisant en fonction normale
et il y a les erreurs dans l’installation.
Les alarmes A ne sont visibles qu’après écoulement de la temporisation réglée.
Les alarmes E, par contre, sont visibles dès l’apparition du problème.
(Une alarme A n’est pas visible tant qu’il y a une alarme E active.)
Les messages possibles sont les suivantes : 1 = alarm

A1: Alarme température haute High t. alarm

A2: Alarme température basse Low t. alarm

A4: Alarme porte Door Alarm

A5: Information. Paramètre o16 écoulé M ax Hold Time

A15: Alarme. Signal provenant de l’entrée DI DI1 alarm

A45: Standby mode (refroidissement arrêté par r12 ou l’entrée DI) Standby mode

A59: Nettoyage de meuble. Signal provenant de entrée DI Case cleaning

A61 : Alarme de température de condensation Cond. alarm

E1: Défaut de régulateur EKC error

E6: Erreur dans l’horloge en temps réel Contrôlez la pile. / Réglez l’horloge. -

E27: Erreur de sonde S5 S5 error

E29: Erreur de sonde Sair Sair error

Lors d’un copiage depuis ou vers la clé de programmation, avec la fonction o65 ou o66, les
informations suivantes peuvent apparaître :
0: La copie achevé et en ordre

-4: La clé de programmation est incorrectement montée

-5: La copie ne s’est pas découlé correctement. Répéter le copiage

-6: La copie vers l’EKC ne s’est pas déroulé correctement. Répéter le copiage

-7: La copie vers la clé de programmation ne s’est pas déroulé correctement. Répéter la copie

-8: La copie pas possible. Le numéro de code ou la version SVV ne convient pas

-9: Erreur de communication et écoulement

-10: La copie toujours en cours
(Cette information apparaît en o65 ou o66 quelques secondes après le début du copiage.)

o72 DO4 Cong

- - - Night Setback
0=Jour
1=Nuit

u09 S5 temp.
u10 DI1 status
u13 Night Cond.

u28 Temp. ref.
u58 Comp1/LLSV
u59 Fan relay
u60 Def. relay

Alarm destinations

On peut dénir l’importance de chaque
alarme (0, 1, 2 ou 3).

Attention ! Démarrage direct des compresseurs *
Pour éviter toute panne du compresseur, il convient de régler les paramètres c01 et c02 selon les exigences des fournisseurs ou en
général :
Compresseurs hermétiques c02 min. 5 minutes
Compresseurs semi-hermétiques c02 min. 8 minutes et c01 min. 2 à 5 minutes (moteur de 5 à 15 KW)
* ) L’activation directe des électrovannes ne nécessite pas de réglages autres que les réglages d’usine (0).

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 13

Raccordements

ou

Tension d’alimentation

230 V c.a.

Sondes

Sair est une sonde thermostatique.
S5 est une sonde de dégivrage à utiliser pour arrêter le dégivrage
selon une température. Elle peut également servir de sonde den­rées ou de sonde condenseur.

Signaux digitaux ON/OFF

Une entrée fermée actionne une fonction. Les fonctions possibles
ressortent de menu o02.

Transmission de données

Pour utiliser une transmission de données, il est extrêmement
important que l’installation du câble de transmission soit correcte.
Voyez la documentation spécique réf. RC8AC...

Relais

Les raccordement généraux sont les suivants :

Refroidissement. Le relais se ferme lorsque le régulateur ap­pelle le refroidissement

Dégivrage.
Ventilateur.
Alarme Le contact est ouvert en fonctionnement normal et

se ferme en cas d’alarme et si le régulateur est hors
tension.

Éclairage. Le relais se ferme lorsque le régulateur appelle l’éclai-

rage.

Phénomènes de parasitage

Les câbles des sondes, des entrées DI et de la transmission de
données doivent être tenus éloignés des autres câbles électriques:

- utiliser des chemins de câble séparés

- maintenir une distance d’au moins 10 cm entre les câbles

- éviter l’utilisation de câbles de grande longueur sur l’entrée DI.

Transmission
de données

14 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

Caractéristiques techniques

Tension d'alimen­tation

230 V c.a.. +10/-15 %. 1,5 VA, 50/60 Hz

Sondes

Précision

Acheur/
commande

Entrées digitales

Câble de
raccordement

Relais*

Ambiance

Etanchéité

Réserve de marche,
horloge

Homologations

NTC

Plage de mesure

Régulateur

Sonde

LED, trois chires

Signal provenant de la fonction de contact
Exigences en matière de contacts : doivent être plaqués or. La
longueur de câble doit être inférieure ou égale à 15 m. Utiliser
des relais auxiliaires lorsque la distance est supérieure.

Au maximum un câble de 1,5 mm2 à plusieurs conducteurs sur
l’alimentation et les relais.
Les connexions au courant haute-tension sont intégrées au
circuit imprimé.
Au maximum un l de 1 mm2 sur les sondes et les entrées DI.
Les bornes à courant de basse tension sont avec connecteur

DO1.
Refroidissement

DO2. Dégivrage 8 (6) A

DO3. Ventilateur 6 (3) A

DO4. Alarme,
Eclairage

0 à +55°C, Fonctionnement

-40 à +70°C, Transport
Humidité relative de 20 à 80%, non condensante

Chocs et vibrations à proscrire
IP 65 depuis la face avant.
Les boutons et la face avant sont parfaitement étanches

4 heures

Conforme à la directive de l'UE sur les appareils basse tension
et aux critères CEM (compatibilité électromagnétique) pour
obtention de la marque CE.
Testé LVD selon EN 60730-1 et EN 60730-2-9, A1, A2
Testé EMC selon EN 61000-6-3 et EN 61000-6-2

-40 à +30°C

±1 K sous -35°C
±0,5 K de -35 à +25°C
±1 K au-desus de +25°C

Sonde sélectionnée. Voir les don­nées de la sonde actuelle.

CE
(250 V c.a.)

8 (6) A

4 (1) A
Min. 100 mA**

UL ***
(240 Vc.a.)

10 A Resistive
5FLA, 30LRA

10 A Resistive
5FLA, 30LRA

6 A Resistive
3FLA, 18LRA
131 VA Pilot duty

4 A Resistive
131 VA Pilot duty

* DO1 et DO2 sont des relais 16 A. Le 8A mentionné peut être augmentée

jusqu'à 10 A si la température ambiante est maintenue en dessous de
50 °C.

DO3 et DO4 sont des relais 8 A. Cette charge maximum doit être res-

pectée.
** Placage or assurent la fermeture en cas de faible charge de contact
*** Approbation UL est basée sur 30000 cycles

Poids = 200 g

Charge capacitive

Les relais ne peuvent pas être utilisés pour le raccordement direct de charges capaci­tives telles que des LED et la commande marche/arrêt de moteurs EC.
Toutes les charges présentant une alimentation à commutation doivent être con­nectées à l’aide d’un contacteur adapté ou similaire.

EKC 202C-MS User Guide RS8GH204 © Danfoss 2015-08 15

Numéros de code

Type Fonction No de code

EKC 202C-MS Régulateur frigorique 084B8543

EKA 178A

EKA 179A

EKA 181C

Module de transmission de données
MOD-bus

Module de transmission de données
RS 485 LON

Module de pile assure la marche de l’horloge en cas
de pannes de courant prolongées

084B8564

084B8565

084B8577

EKA 182A Clé de programmation EKC – EKC 084B8567

Danfoss n'assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites.Dans un souci constant d'amélioration, Danfoss se réserve le droit d'apporter sans
préavis toutes modcations à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modications n'aectent pas les caractéristiques déjà arrêtées en accord avec le client. Toutes les marques
de fabrique de cette documentation sont la propriété des sociétés correspondantes.
Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.

16 User Guide RS8GH204 © Danfoss 2015-08 EKC 202C-MS

ADAP-KOOL®
