User Guide

Meubel-celregelaar

EKC 202C-MS

ADAP-KOOL® Refrigeration Control System

Introductie

Toepassing

• De regelaar wordt gebruikt voor temperatuurregeling van
koelobjecten in bijvoorbeeld supermarkten.

• Regeling van ontdooiing, ventilatoren, alarm en licht

• Paneelinbouw

• Signaal van NTC-sensors

Principe

De regelaar bevat een temperatuurregeling waarbij het signaal
ontvangen kan worden van één temperatuursensor.
De temperatuursensoren worden of geplaatst in de koude lucht­stroom na de verdamper of in de warme luchtstroom voor de
verdamper.
De regelaar kan een natuurlijke of elektrische ontdooiing
uitvoeren. Inschakelen van de koeling na een ontdooiing kan op
basis van tijd of temperatuur.
Een meting van de ontdooisensor kan direct verkregen worden
door gebruik van een S5 sensor.
Vier relais zullen de vereiste functies in- en uitschakelen - de toe­passing bepaald welke. De opties zijn als volgt:

• Koeling (compressor of magneetklep)

• Ontdooiing

• Ventilator

• Alarm / Licht

Voordelen

• Intelligente koeltechnische functies

• Ontdooien naar ‘behoefte’ voor 1:1 systemen

• Toetsen en pakking geïntegreerd in voorpaneel

• IP 65 dichtheidsklasse voorpaneel

• Digitale ingang te programmeren voor:

- Deurcontactfunctie met alarm

- Ontdooistart

- Start/stop regeling

- Nachtbedrijf

- Overschakeling tussen twee temperatuurreferenties

- Schoonmaakfunctie

• Snel programmeren door middel van kopieersleutel

• Het sensorsignaal van de NTC-sensor (regelbaar)

• HACCP
Kalibratieoptie, zodat de norm EN 441-13 nageleefd kan worden.

Extra module

• De regelaar kan naderhand worden uitgerust met een insteek-

kaart als de toepassing hierom vraagt.
De regelaar is uitgerust met een plug zodat de kaart makkelijk
gemonteerd kan worden.

- Batterij module

Deze module garandeert voeding voor de regelaar als de
voedingsspanning voor een aantal uur wegvalt. De klokfunctie
kan op deze manier worden beschermd tegen spanningsval.

- Datacommunicatie (Lon)

Met deze module kan de regelaar worden uitgerust met Lon
communicatie.

- Gecoordineerde ontdooiing via datacommunicatie

Inhoud

Introductie .......................................................................................................... 2

Bediening ............................................................................................................ 5

Menuoverzicht .................................................................................................. 6

2 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Functieoverzicht ............................................................................................... 8

Aansluitingen...................................................................................................14

Specicaties ...................................................................................................... 15

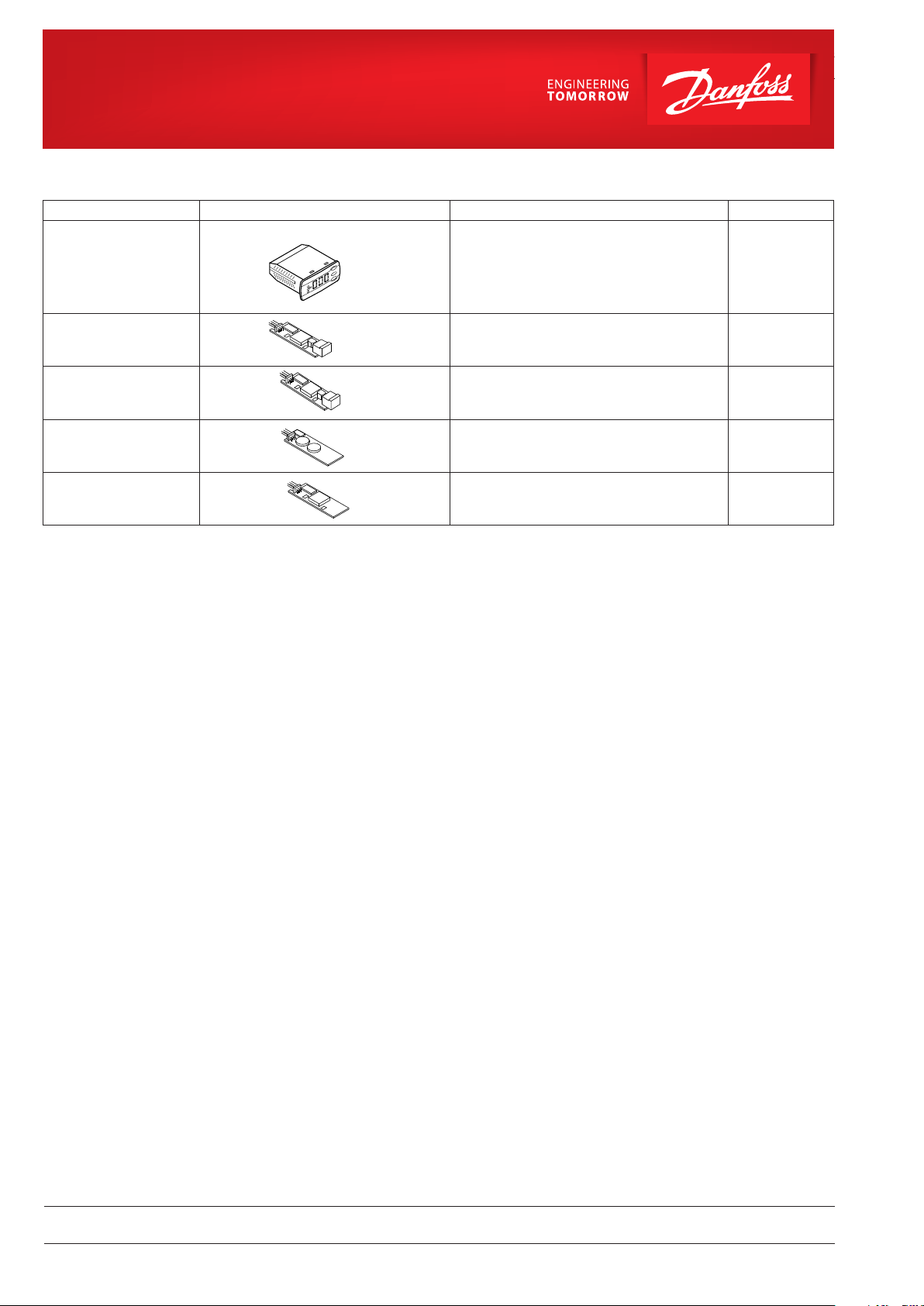

Bestellen ............................................................................................................ 16

In- en uitgangen

Regelaar met vier relaisuitgangen, twee temperatuursensoren en
een digitale ingang.

• Temperatuurregeling door middel van start/stop compressor of
magneetklep

• De ontdooiingssensor moet aangesloten zijn wanneer de
ontdooiingsstop uitgevoerd wordt vanuit de temperatuur

• Als de ontdooiingsstop op tijd uitgevoerd wordt, kan de sensor
gebruikt worden om de condensortemperatuur te bewaken, of
als productsensor

• Elektrische ontdooiing / heetgas ontdooiing

• Ventilatorregeling

• Relaisuitgang 4 kan gebruikt worden voor een alarm- of

lichtfunctie.

Sensors

Een of twee NTC-sensors van hetzelfde type moeten aangesloten
zijn.

Het volgende kan geselecteerd worden:
NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211)
NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221)
NTC 3000 Ω @ 25°C
NTC 2500 Ω @ 0°C
NTC 10000 Ω @ 25°C
NTC 2000 Ω @ 25°C

Stel in menu o06 het type in.

Type NTC 5000 Ω

@ 25°C (M2020)

Danfoss NTC EKS 211 EKS 221 - - - -

°C Ω Ω Ω Ω Ω Ω

30 4029 8313 2417 - 8300 1651

25 5000 10000 3000 883 10000 2000

20 6246 12091 3747 1074 12271 2437

15 7855 14695 4712 1313 15146 2987

10 9951 17958 5970 1616 18809 3682

5 12696 22068 7617 2000 23504 4571

0 16330 27278 9798 2492 29564 5716

−5 21166 33922 12700 3124 37441 7198

−10 27681 42450 16608 3947 47754 9133

−15 36503 53468 21902 5019 61357 11644

−20 48614 67801 29168 6434 79440 14961

−25 65333 86580 39200 8306 103676 19402

−30 88766 111364 53259 10822 136428 25388

−35 121795 144324 73077 14217 181078 33505

−40 169157 188500 101490 18848 242495 44657

Alternativer
Alternatives
Alternativen
Alternatives
Alternativas

o06 n01 n02 n03 n04 n05 n06

NTC 10000 Ω

@ 25°C (Beta 3435)

Carel:

HP/WF/WP/INF

Dixell:

NS/NG/NX/NY/NT

Eliwell:

SN8

Lae:

SN4K..P

NTC 3000 Ω

Frigo:

M841

@ 25°C

NTC 2500 Ω

Wurm:

TRK 277

@ 0°C

NTC 10000 Ω

@ 25°C

Wurm:

T2000

Lae:

SN2K..P

NTC 2000 Ω

@ 25°C

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 3

Ontdooistart

Een ontdooiing kan op de volgende wijzen worden gestart:
Interval: Een ontdooiing wordt op vaste intervallen gestart,
bijvoorbeeld iedere acht uur.
Koeltijd: Een ontdooiing wordt na een vaste koeltijd
(thermostaat) gestart, met andere woorden, een

lage belasting zal een volgende ontdooiing dus
‘uitstellen’.

Contact Een ontdooiing kan worden gestart door een puls

op de digitale ingang.
Handmatig: Een extra ontdooiing kan worden geactiveerd
door onderste toets op de regelaar in te drukken
S5-temp. Bij 1:1 systemen kan de eectiviteit van de
verdamper worden gevolgd. Bij ijsvorming zal

een ontdooiing worden gestart.
Schema Een ontdooiing kan op maximaal 6 vaste tijden

worden uitgevoerd (RTC)
Netwerk het ontdooicommando wordt ontvangen van de

systeemunit via de datacommunicatie.
Alle genoemde methoden kunnen willekeurig worden toegepast

- als één methode wordt geactiveerd zal een ontdooiing worden
gestart. Zodra een ontdooiing wordt gestart worden alle ontdooi­timers op nul gezet.

Digitale ingang

De digitale ingang kan voor de volgende functies gebruikt
worden:

- Deurcontactfunctie met alarmering als de deur te lang open is

- Ontdooistart

- Start/stop van regeling

- Overschakelen naar nachtregeling

- Schoonmaakfunctie

- Overschakelen naar andere temperatuurreferentie

- inject on/o

Een pulssignaal
start de
ontdooiing

Schoonmaakfunctie

Deze functie maakt het eenvoudig om op een koelobject een
schoonmaakactie uit te voeren. Door middel van in totaal drie
pulsen op de digitale ingang kan van fase naar fase worden
geschakeld.
De eerste puls stopt de koeling; de ventilatoren draaien door.
De tweede puls stopt de ventilatoren.
De derde puls herstart de koeling en ventilatoren weer.
De verschillende fasen worden op de display weergegeven.

Er is geen temperatuurbewaking tijdens de schoonmaak.

Op het netwerk wordt een schoonmaakalarm naar de systeemunit
gestuurd zodat later altijd kan worden aangetoond dat een
schoonmaakactie is uitgevoerd.

Ontdooiing naar ‘ behoefte’

1 Op basis van koeltijd

Als de opgetelde koeltijd een ingestelde tijd overschrijdt, zal
een ontdooiing worden gestart.

2 Op basis van temperatuur

De regelaar volgt continue de S5 temperatuur. Tussen twee ont­dooiingen zal de S5 temperatuur steeds lager worden als zich
meer ijs op de verdamper vormt. Zodra de temperatuur een in
te stellen dierentie overschrijdt, zal een ontdooiing worden
gestart.

Deze functie kan alleen bij 1 op 1 systemen worden
gebruikt.

- + + °C

1 ÷ + Fan

2 ÷ ÷ O

3 + + °C

4 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Bediening

Display
De waarden worden getoond met drie karakters. De temperatuur
kan in °C of °F worden weergegeven.

LED’s op voorpaneel

De LED’s op het voorpaneel van de regelaar zullen oplichten als
het bijbehorende relais is geactiveerd.

= Koeling
= Ontdooiing
= Ventilator

In alarmsituaties zullen alle LED’s knipperen. De alarmmelding kan
getoond en opgeheven worden door de bovenste druktoets kort
in te drukken.

Ontdooiing

Tijdens de ontdooiing wordt een '-d-' getoond in de display. Dit
blijft zo tot 15 minuten nadat de koeling weer is hervat.
Het kan zijn dat de '-d-' al eerder verdwijnt als:

- de temperatuur binnen 15 minuten weer laag is

- de regeling is gestopt door de 'hoofdschakelaar'

- een hoog temperatuur alarm optreedt

Voorbeelden

Wijzigen instelling

1. Houdt de bovenste toets ingedrukt tot parameter r01 zichtbaar
is.

2. Zoek de te wijzigen parameter met de bovenste of onderste
toets.

3. Druk op de middelste toets om de instelling uit te lezen.

4. Verander de waarde met de bovenste of onderste toets.

5. Druk op de middelste toets om de nieuwe waarde op te slaan.

Uitschakelen alarmrelais / aannemen alarm / zie alarmstatus

• Druk de bovenste toets kort in

Als er meerdere alarmen ‘achter elkaar’ staan, kunnen deze met
de bovenste en onderste toets worden uitgelezen.

Instellen setpoint

1. Druk op de middelste toets tot het setpoint zichtbaar wordt

2. Verander het setpoint met de bovenste of onderste toets.

3. Druk nogmaals op de middelste toets om de instelling op te
slaan.

Handmatige ontdooistart / stop

• Houdt de onderste toets gedurende vier seconden ingedrukt

Uitlezing temperatuur ontdooi sensor

• Druk kort op de onderste toets

Als geen sensor is aangesloten, zal ‘non’ in de display verschijnen.

De bedieningstoetsen

Wanneer een instelling gewijzigd moet worden, zullen de bo­venste en onderste toetsen een hogere of lagere waarde geven.
Voordat een waarde veranderd kan worden moet eerst het menu
geopend worden door de bovenste toets een aantal seconden
ingedrukt te houden. Zoek nu de te wijzigen parameter en druk
de middelste toets in om de huidige waarde te zien. Wanneer de
waarde is gewijzigd kan deze worden opgeslagen door nogmaals
de middelste toets in te drukken.

100 % dicht

De toetsen en pakking zijn geïntegreerd in het voorpaneel. Een
speciaal gietproces verenigd het harde plastic voorpaneel met de
zachtere toetsen en pakking zodat ze een geïntegreerd onderdeel
van het voorpaneel worden. Er zijn geen openingen waar vuil of
vocht door naar binnen kan.

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 5

Menuoverzicht

Functie Codes

Parameters

Normale weergave

Temperatuur (setpoint) --- -50°C 50°C 2°C

Thermostaat

Dierentie r01 0,1 K 20 K 2 K
Maximale temperatuurinstelling r02 -49°C 50°C 50°C
Minimale temperatuurinstelling r03 -50°C 49°C -50°C
Correctie temperatuuruitlezing display r04 -20 K 20 K 0.0 K
Temperatuureenheid (°C/°F) r05 °C °F °C
Correctie signaal sensor Sair r09 -10 K 10 K 0 K
Handbediening (-1), stop regeling (0), start regeling (1) r12 -1 1 1
Nachtverschuiving r13 -10 K 10 K 0 K
Activeer verschuiving referentie r40 r39 OFF on OFF
Waarde voor verschuiving referentie (activeer via r39 of DI) r40 -50 K 50 K 0 K

Alarm

Vertraging temperatuuralarm A03 0 min 240 min 30 min
Vertraging deuralarm A04 0 min 240 min 60 min
Vertraging temperatuuralarm na ontdooiing A12 0 min 240 min 90 min
Hoge temperatuur alarmgrens A13 -50°C 50°C 8°C
Lage temperatuur alarmgrens A14 -50°C 50°C -30°C
Vertraging DI1 alarm A27 0 min 240 min 30 min
Hoog temperatuur alarm condenser (o70) A37 0°C 99°C 50°C

Compressor

Minimum AAN-tijd c01 0 min 30 min 0 min
Minimum UIT-tijd c02 0 min 30 min 0 min
Omgekeerde functie DO1 relais (NC) c30 0 / OFF 1 / on 0 / OFF

Ontdooien

Ontdooimethode (geen/EL/gas) d01 no Gas EL
Ontdooistoptemperatuur d02 0°C 25°C 6°C
Interval tussen ontdooistarts d03 0 hours 240 hours 8 hours
Maximum ontdooitijd d04 0 min 180 min 45 min
Tijdverschuiving ontdooistart d05 0 min 240 min 0 min
Afdruiptijd d06 0 min 60 min 0 min
Ventilatorvertraging d07 0 min 60 min 0 min
Ventilator starttemperatuur d08 -15°C 0°C -5°C
Ventilator tijdens ontdooien
0: Uit
1: Aan
2: Aan tijdens pump down en ontdooiing
Ontdooisensor (0=tijd, 1=S5, 2=Sair) d10 0 2 0
Maximale opgetelde koeltijd tussen twee ontdooiingen d18 0 hours 48 hours 0 hours
Ontdooien naar ‘behoefte’ - maximale variatie S5 tijdens ijsopbouw. Kies 20 K (=uit) voor centrale instal­laties)

Ventilator

Ventilatorstop bij thermostaatuitschakeling F01 no yes no
Vertraging ventilatorstop F02 0 min 30 min 0 min
Ventilatorstoptemperatuur (S5) F04 -50°C 50°C 50°C

Real-time klok

Zes starttijden voor ontdooien
Instelling uren
0=OFF
Zes starttijden voor ontdooien
Instelling minuten
0=OFF
Klok – instelling uren t07 0 timer 23 timer 0 timer
Klok – instelling minuten t08 0 min 59 min 0 min
Klok – instelling datum t45 1 31 1
Klok – instelling maand t46 1 12 1
Klok – instelling jaar t47 0 99 0

Diversen

Vertraging uitgangen na spanningsval o01 0 s 600 s 5 s
Ingangssignaal DI1. Functies:
0=niet gebruikt. 1=status DI1. 2=deurfunctie met deur open alarm. 3=deuralarm. 4=ontdooistart (puls sig­naal). 5=externe start/stop. 6=nachtfunctie. 7=verschuiven referentie (activering van r40) 8=alarmfunctie
als gesloten. 9=alarmfunctie als open. 10=schoonmaakfunctie (puls signaal). 11=Inject o als open.
Netwerkadres o03 0 119 0
Aan/uit schakelaar (service-pin melding) o04 OFF ON OFF
Toegangscode 1 (alle instellingen) o05 0 100 0
Sensortype
n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211)
n02: NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221)
n03: NTC 3000 Ω @ 25°C
n04: NTC 2500 Ω @ 0°C
n05: NTC 10000 Ω @ 25°C
n06: NTC 2000 Ω @ 25°C
Nauwkeurigheid display (normaal 0,1 bij Pt sensor) o15 no yes no
Max. stand-by tijd na gecoördineerde ontdooiing o16 0 min 60 min 20

Min.waarde Max.waarde

d09 0 2 1

d19 0 K 20 K 20 K

t01-t06 0 timer 23 timer 0 timer

t11-t16 0 min 59 min 0 min

o02 0 11 0

o06 n01 n06 n02

Fabrieks-

instel.

SW = 1.3x

Huidige

instel.

6 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Conguratie van lichtfunctie (relais 4)
1=AAN gedurende tagconditie. 2=AAN/UIT via datacommunicatie. 3=AAN volgt de DI functie als deze is
geselecteerd als deurfunctie of deuralarm
Activering van lichtrelais (alleen als o38=2) o39 OFF ON OFF
Schoonmaakfunctie. 0=geen schoonmaak. 1=alleen vent. 2=alle uitg. uit o46 0 2 0
Toegangscode 2 (gedeeltelijke toegang) o64 0 100 0
Kopiëren van instellingen naar kopieersleutel. Selecteer een nummer. o65 0 25 0
Kopiëren instellingen van kopieersleutel naar regelaar (eerder opgeslagen via o65). o66 0 25 0
Huidige instelling opslaan als fabrieksinstelling o67 OFF On OFF
Andere toepassing S5 sensor (laat op 0 als S5 wordt gebruikt als ontdooisensor), anders 1=produktsensor

en 2=condensorsensor
Selecteer toepassing relais 4: 1=licht, 2=alarm o72 1 2 2

Service

Ontdooisensor S5 u09
Status DI1 ingang. ON/1=gesloten u10
Status dag/nacht. 1=gesloten u13
Thermostaat regeltemperatuur u28
Status koelrelais (handbediening alleen als r12=-1) u58
Status ventilatorrelais (handbediening alleen als r12=-1) u59
Status ontdooirelais (handbediening alleen als r12=-1) u60
Temperatuur Sair u69
Status relais 4 (alarm, licht) (handbediening alleen als r12=-1) u71

Fabrieksinstelling
Als u naar de fabrieksinstellingen terug wilt, handel als volgt:

- Schakel de voeding van de regelaar uit

- Houdt de bovenste en onderste knoppen ingedrukt en schakel tegelijkertijd de
voeding weer in

Foutcode display Alarmcode display Status code display

E1 Fout in regelaar A 1 Alarm te hoge temperatuur S0 Regelen
E6 Fout in real-time klok. Controleer batterij /

stel klok opnieuw in.

E 27 Fout S5 sensor A 4 Deuralarm S2 Compressor draait door op basis van de

E 29 Fout Sair sensor A 5 Max. vasthoudtijd S3 Compressor blijft gestopt op basis van de

A 2 Alarm te lage temperatuur S1 Wacht op einde gecoördineerde ontdooiing

A 15 Alarm. Signaal van DI1. S4 De regeling wacht op basis van de afdruip-

A 45 Koeling gestopt door ‘Hoofdschakelaar’

(Main Switch)
A 59 Schoonmaakfunctie. S11 Koeling is gestopt door de thermostaat
A 61 Condensoralarm S14 Ontdooiproces: ontdooiing is gaande

o38 1 3 1

o70 0 2 0

min. AAN tijd

min. UIT tijd

tijd

S10 Koeling is gestopt door een

hoofdschakelaar (r12)

S15 Ontdooiproces: ventilatorvertraging
S16 Koeling is gestopt. DI ingang is open
S17 Deur is open. DI ingang is open
S20 Noodkoeling
S25 Handmatige bediening van de uitgangen

actief
S29 Schoonmaakactie actief
S32 Vertraging van uitgangen tijdens opstart
non Ontdooitemperatuur kan niet worden uit-

gelezen. Ontdooiing wordt gestopt op tijd.

-d- Ontdooiing is gaande /

Opstart na ontdooiing
PS Toegangscode vereis. Vul toegangscode in.

Opstart:

Regeling start als de regelaar voeding krijgt.

1 Doorloop de fabrieksinstellingen en maak indien nodig wijzigingen

2 Voor netwerk. Stel het adres in in o03 en stuur dit adres naar de gateway/

systeem unit met parameter o04.

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 7

Functieoverzicht

Hieronder volgt een beschrijving van alle individuele functies

Functie Para-

meter

Normaal display

Normaal zal de temperatuurwaarde van de Sair sensor worden weergegeven. Display air (u69)

Thermostaat Thermostat control

Setpoint

De regeling wordt gebaseerd op de ingestelde waarde plus een verschuiving indien van toepas­sing. Deze waarde wordt ingesteld via een druk op de middelste toets.
Het bereik van deze instelling kan worden begrensd door middel van parameters r02 en r03.
De referentietemperatuur kan ten alle tijden worden uitgelezen in parameter u28.

Dierentie

Wanneer de temperatuur hoger is dan het setpoint plus de dierentie, zal het koelcontact
worden ingeschakeld. Het wordt uitgeschakeld wanneer de temperatuur onder het setpoint
komt.

Ref. Dif.

Setpoint begrenzing

De instelmogelijkheden voor het setpoint kunnen worden begrensd, waardoor ontoelaatbare
instellingen onmogelijk zijn.

Maximale temperatuurinstelling r02 Max cutout °C

Minimale temperatuurinstelling r03 Min cutout °C

Correctie temperatuuruitlezing display

Als de temperatuur in het koelobject en de temperatuuruitlezing op de display niet gelijk zijn,
kan de uitlezing op de display worden gecorrigeerd.

Temperatuurweergave

Instelling voor weergave van de temperatuureenheid in °C of in °F

Parameter bij bediening
via datacommunicatie

Cutout °C

r01 Dierential

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1
(AKM geeft alleen °C)

Correctie van het Sair sensor

(compensatie mogelijk voor lange kabellengten)

Start / stop van regeling

Met deze instelling kan de regeling gestart en gestopt worden en wordt handbediening van de
uitgangen toegestaan.
Dit kan ook door middel van een externe schakelaar aangesloten op de DI ingang.
Een gestopte regeling zal een ‘Standby alarm’ genereren.

Nachtverschuiving

Het setpoint van de thermostaat kan worden verhoogd met deze waarde bij omschakeling van
dag naar nacht. (Selecteer een negatieve waarde bij koude-accumulatie.)

Verschuiving referentie

Wanneer deze functie op ON wordt gezet, zal de thermostaatreferentie verschoven worden
met de in r40 ingestelde waarde. Deze functie kan ook geactiveerd worden via de DI ingang
(denitie in o02)

Waarde voor verschuiving referentie

De thermostaatreferentie en alarmwaarden worden verschoven met deze waarde wanneer de
functie wordt geactiveerd. Geactiveerd worden via r39 of DI ingang

Alarm Alarm settings

De regelaar kan in verschillende situaties een alarm genereren. Als er een alarm is, zullen alle
LED’s in de display knipperen en zal het alarmrelais schakelen.

r09 Adjust Sair

r12 Main Switch

1: Start
0: Stop

-1: Handbediening van uitgangen

r13 Night oset

r39 Th. oset

r40 Th. oset K

Night setbck
(start van nachtsignaal)

Met datacommunicatie kan de prioriteit
van de verschillende alarmen gedenieerd
worden. De instelling wordt uitgevoerd in
het menu ‘Alarm destinations’.

8 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Tijdvertraging van een temperatuuralarm (korte vertraging)
Als één van de twee alarmgrenzen wordt overschreden zal een timerfunctie worden gestart. Het
alarm wordt actief als de ingestelde tijd is verstreken. De tijdsinstelling is in minuten.

A03 Alarm delay

Tijdvertraging voor deuralarm

De tijdvertraging is in minuten.
De functie wordt gedenieerd in o02.

Opstarttijdvertraging hoog temperatuuralarm (lange vertraging)
Deze tijdvertraging wordt gebruikt na opstart, tijdens ontdooiing en direct na een ontdooiing.
Er vindt overschakeling plaats naar de normale vertraging (A03) als de temperatuur onder de
ingestelde hoge temperatuur alarmgrens komt.
Tijdsinstelling is in minuten.

Hoge temperatuur alarmgrens

Hier wordt de temperatuur ingesteld waarbij een alarm moet worden gegenereerd na de
tijdvertraging (A3 of A12). Instelling in °C (absolute waarde). De ingestelde waarde wordt bij
nachtverhoging met dezelfde instelling verhoogd (r13). Verlaging van de alarmgrens vindt bij
negatieve instelling van r13 niet plaats.
De alarmgrens wordt ook verschoven in connectie met de referentieverschuiving (r39).

Lage temperatuur alarmgrens

Hier wordt de temperatuur ingesteld waarbij een alarm moet worden gegenereerd na de tijd­vertraging (A03). Instelling in °C (absolute waarde).
De alarmgrens wordt ook verschoven in connectie met de referentieverschuiving (r39).

Vertraging voor DI alarm

Een schakeling van de ingang resulteert in een alarm. Deze functie van DI wordt gedenieerd in
o02

Hoog temperatuuralarm voor condensor

Als de S5 sensor wordt gebruikt voor het bewaken van de condensatietemperatuur moet hier de
alarmwaarde worden ingesteld. De waarde is in °C.
De denitie van de S5 sensor wordt gedaan in o70. Het alarm wordt 10K onder de alarmwaarde
opgeheven.

Compressor Compressor control

Het compressorrelais volgt de thermostaat. Als de thermostaat koeling vraagt wordt het com­pressorrelais ingeschakeld.

Minimum AAN en UIT tijden

Om teveel compressorschakelingen te voorkomen kunnen minimum AAN en UIT tijden worden
ingesteld.
Deze tijden worden genegeerd als bijvoorbeeld een ontdooiing wordt gestart.

Minimale AAN-tijd in minuten c01 Min. On time

Minimale UIT-tijd in minuten c02 Min. O time

Omgekeerde functie compressorrelais

0: Normale functie waarbij het relais inschakelt bij koelvraag.
1: Omgekeerde functie waarbij het relais uitschakelt bij koelvraag (deze regeling zorgt ervoor

dat er koeling is als de regelaar wegvalt).

Ontdooien Defrost control

De regelaar bevat een timerfunctie welke na iedere ontdooistart gereset wordt. De timerfunctie
zal een ontdooiing starten als/zodra de tijdinterval verstreken is.
De timerfunctie start zodra voeding wordt gezet op de regelaar, maar wordt de eerste keer
verschoven met de instelling in d05.
Bij spanningsval zal waarde van de timer worden opgeslagen en op dat punt verder zodra de
spanning op de regelaar terugkomt.
Deze timerfunctie kan gebruikt worden als een eenvoudige manier om een ontdooiing te
starten, maar zal ook altijd als back-up werken als erop volgende ontdooistarts niet wordt
ontvangen.
De regelaar bevat ook een real time klok. Als deze klok en de vereiste ontdooitijden worden
ingesteld, kan de ontdooiing op vaste tijden worden uitgevoerd. Als een risico bestaat dat de
spanning meer dan vier uur wegvalt, moet een batterij back-up module worden geplaatst.
De ontdooiing kan ook worden gestart via de datacommunicatie, een digitale ingang of hand­bediening.

Alle startmethoden functioneren in de regelaar. De verschillende functies moeten zo worden
ingesteld zodat ontdooiingen niet vlak achter elkaar kunnen komen.
De ontdooiing kan op de volgende manieren worden uitgevoerd: elektrisch, heetgas of brine.
De ontdooiing kan worden gestopt op basis van tijd of op basis van temperatuur.

Ontdooimethode

Hier wordt ingesteld hoe de ontdooiing moet worden uitgevoerd: elektrisch of ‘geen’.
Tijdens een ontdooiing zal het ontdooirelais geschakeld zijn.
Bij heetgas ontdooiing zal tijdens de ontdooiing het compressorrelais worden ingeschakeld.

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI

A37 Condtemp Al.

Reset alarm

c30 Cmp relay NC

d01 Def. method

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 9

Ontdooistoptemperatuur

Als een ontdooisensor is gemonteerd zal het ontdooien worden gestopt bij de ingestelde tem­peratuur. De ontdooisensor wordt gedenieerd in parameter d10.

Interval tussen ontdooistarts

Na iedere ontdooiing wordt de timer gestart en zal zodra deze tijd is verstreken een ontdooiing
starten.
Deze functie wordt gebruikt als een eenvoudige ontdooistart, maar kan ook worden gebruikt als
beveiliging voor het geval een ander ontdooisignaal niet ontvangen wordt.
Als een ontdooistart via de datacommunicatie niet wordt ontvangen, wordt deze tijdsinterval
gebruikt als maximale tijd tussen ontdooiingen.
Wanneer de ontdooiing wordt uitgevoerd met de klokfunctie of datacommunicatie, moet de
tijdsinterval op een langere periode worden ingesteld dan de geplande ontdooiing, anders
zal op deze tijdinval een ontdooiing worden gestart die even later wordt gevolgd door een
geplande ontdooiing.
Bij spanningsval zal de tijdsinterval gehandhaafd blijven en verder tellen zodra de spanning op
de regelaar terug komt.
De tijdsinterval is niet actief wanneer deze op 0 wordt ingesteld.

Maximum ontdooitijd

Deze instelling dient als beveiliging voor het geval dat de ingestelde ontdooi­temperatuur niet wordt bereikt.
Bij selectie ontdooistop op tijd is dit de tijdsduur van het ontdooien.

Tijdverschuiving van ontdooistarts gedurende de opstartfase

Deze functie is alleen van belang als ontdooistarts van de diverse koelobjecten niet gelijktijdig
mogen plaatsvinden en bovendien gekozen is voor ontdooiing middels de interne intervalfunc­tie (d03).
Met deze functie wordt de tijdsinterval, met het ingestelde aantal minuten vertraagd.

Afdruiptijd

Hier kan de afdruiptijd worden ingesteld. In deze tijd druipt het water na een ontdooiing van de
verdamper.

Ventilatorstartvertraging na ontdooien

Instelling van de tijdvertraging voor het starten van de ventilator(en) na ontdooistop
en na afdruiptijd. (Tijdens deze vertraging zal het water aan de verdamper vastvriezen)

Ventilatorstarttemperatuur

De ventilatoren kunnen ook op de, hier in te stellen, temperatuur (S5) inschakelen. Als de inge­stelde temperatuur niet wordt bereikt binnen de tijd van d07 zal op tijd worden geschakeld.

Ventilator(en) ingeschakeld tijdens ontdooien

Keuze ventilator(en) AAN of UIT gedurende ontdooien.
0: Uit (ventilatoren draaien tijdens ‘pump down’)
1: Aan (uit gedurende ‘Ventilatorvertraging’)
2: Aan gedurende ‘pump down’ en ontdooiing. Daarna uit.

Ontdooisensor
Keuze ontdooisensor
0: Geen ontdooisensor. Ontdooistop gebaseerd op tijd.
1: S5
2: Sair

Ontdooien naar behoefte – op basis van totale koeltijd

Stel hier de maximale toegestane koeltijd zonder ontdooiing in. Zodra deze tijd wordt over­schreden, zal een ontdooiing worden gestart.
Met een instelling van 0 is deze functie niet actief.

Ontdooien naar behoefte – op basis van S5 temperatuur

De regelaar zal de eectiviteit van de verdamper volgen en zal, via interne berekeningen en
metingen van de S5 temperatuur, een ontdooiing starten als de variatie van de S5 temperatuur
te groot wordt.
Stel hier in hoe groot het ‘verval’ van de S5 temperatuur mag zijn. Zodra deze waarde wordt
overschreden, zal een ontdooiing worden gestart.
Deze functie kan alleen in 1:1 systemen worden toegepast waar de zuigdruk lager wordt om de
luchttemperatuur te handhaven. In centrale systemen moet deze functie worden uitgeschakeld.
Met een instelling van 20 is deze functie niet actief.

Druk op de onderste toets om de S5 temperatuur in de display uit te lezen. Defrost temp.

Houdt de onderste toets vier seconden ingedrukt om een extra ontdooiing uit te voeren. Op
deze manier kan ook een actieve ontdooiing worden gestopt.

Ventilatorregeling Fan control

Ventilator stop bij thermostaatuitschakeling

Selecteer hier of de ventilatoren moeten stoppen bij uitgeschakelde thermostaat.

d02 Def. Stop Temp

d03 Def Interval

(0=o)

d04 Max Def. time

d05 Time Stagg.

d06 DripO time

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d18 MaxTherRunT

d19 CutoutS5Dif.

Def Start
Start handontdooiing

Hold After Def
Toont ON als de regelaar in werking is
met gecoördineerde ontdooistart.

Defrost State
Ontdooistatus
1 = pump down / ontdooiing

F01 Fan stop CO

(Yes = Fan stopped)

10 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Vertraagde ventilator stop bij thermostaatuitschakeling

Als gekozen is voor ventilator stop bij thermostaatuitschakeling kan hier worden ingesteld hoe
lang de ventilatoren nog moeten doordraaien.

F02 Fan del. CO

Ventilator stop op temperatuur

Deze functie stopt de ventilatoren als de hier ingestelde temperatuur aan de ontdooi­sensor wordt bereikt. (Om extra opwarming van bijvoorbeeld een vriescel te voorkomen).
Herstart vindt plaats bij 2K onder de instelling.
Deze functie is niet actief gedurende het ontdooiproces of opstart na ontdooien.
Bij instelling op +50°C is de functie inactief.

Intern ontdooiingsschema / Real time clock

(Wordt niet gebruikt als er een extern ontdooiingsschema wordt toegepast via datacommuni­catie)
Per 24 uur kunnen zes individuele ontdooistarts worden gedenieerd

Ontdooistart, instelling uur t01-t06

Ontdooistart, instelling minuten (t01 en t11 horen bij elkaar, etc.)
Wanneer t01 tot en met t16 op 0 worden ingesteld, zal de klok geen ontdooiingen starten.

Real-time klok
Het is alleen nodig om de klok in te stellen wanneer er geen datacommunicatie plaatsvindt.
Als de stroom niet langer dan vier uur wordt onderbroken, blijft de klokfunctie bewaard. Bij het
bevestigen van een batterij module kan klok langer functie behouden.

Klok: instelling uur t07

Klok: instelling minuten t08

Klok: instelling datum t45

Klok: instelling maand t46

Klok: instelling jaar t47

Diverse functies Miscellaneous

Vertraging uitgangen na spanningsval

Bij terugkeer van de voeding na spanningsval kunnen de uitgangen vertraagd ingeschakeld
worden om overbelasting van het netwerk te voorkomen. Deze tijdvertraging is hier in te stel­len.

Digitale ingang – DI

De digitale ingang DI van de regelaar kan worden gebruikt voor één van de volgende functies:
O: ingang wordt niet gebruikt

1) Statusuitlezing van een contactfunctie

2) Deurfunctie. Als de DI wordt verbroken, zal de regelaar de koeling en ventilatoren stoppen.
Een ‘deuralarm’ zal gegenereerd worden als de ingestelde tijdvertraging is verstreken (A04).
De koeling zal na deze tijdsvertraging hervatten.

3) Deuralarm. Onderbroken deurschakelaar wordt geregistreerd en deuralarm wordt geacti­veerd na vertragingstijd (A04)

4) Ontdooistart. D.m.v. een pulssignaal kan een ontdooiing worden gestart. Als meer regelaars
op deze wijze gelijktijdig moeten starten is het belangrijk dat alle aansluitingen op dezelfde
wijze worden aangesloten (DI naar DI en GND naar GND)

5) Regeling AAN/UIT. Regeling vindt plaats bij kortgesloten ingang en stopt bij geopende
ingang.

6) Nachtschakeling. Bij kortgesloten ingang staat de regelaar in de nachtstand. Verschuiving met
r13.

7) Referentieverschuiving als de ingang is kortgesloten. Verschuiving met parameter r40.

8) Alarmfunctie. Alarm wordt gegenereerd wanneer de ingang is kortgesloten.

9) Alarmfunctie. Alarm wordt actief wanneer de ingang is geopend. (Voor 8 en 9 wordt een
tijdvertraging ingesteld in A27)

10) Schoonmaakfunctie. Deze functie wordt gestart door een pulssignaal. (zie pagina 4)

11) Inject ON. Inspuiting stopt bij geopende DI.

Adres

Als de regelaar in een datacommunicatienetwerk is opgenomen moet een adres
worden ingesteld en dit adres moet worden doorgegeven aan de master-gateway.
Deze instellingen kunnen alleen worden gedaan als de datacommunicatie naar de
gateway in orde is. Het installeren van de datacommunicatie is vermeld in brochure
“RC8AC..”

F04 FanStopTemp.

t11-t16

o01 DelayOfOutp.

o02 DI 1 Cong.

Denitie vindt plaats door middel van
de numerieke waarde links.
(0=uit)

DI state
(Meting)
De status van de DI kan hier
worden uitgelezen. ON of OFF.

Na installatie van een datacommunicatie­module kan de regelaar op dezelfde manier
bediend worden als alle andere ADAP­KOOL regelaars.

Het adres in te stellen van 1 t/m 119. o03

Het adres wordt verzonden naar de gateway bij instelling op ON o04

Toegangscode 1 (toegang tot alle instellingen)

Als de menu-instellingen van de regelaar beschermd moeten worden met een toegangscode,
kan hier een waarde tussen 0 en 100 ingesteld worden. Met een waarde van 0 is de functie niet
actief. (99 geeft altijd toegang)

o05 -

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 11

Sensor type
n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss type = EKS 211)
n02: NTC 10000 Ω @ 25°C. M3435 (Danfoss type = (EKS 221)
n03: NTC 3000 Ω @ 25°C
n04: NTC 2500 Ω @ 0°C
n05: NTC 10000 Ω @ 25°C
n06: NTC 2000 Ω @ 25°C
Alle aangesloten sensoren moeten van hetzelfde type zijn.

Nauwkeurigheid display

Yes: geeft stappen van 0,5 °C
No: geeft stappen van 0,1 °C

Maximum “standby” tijd na gecoördineerde ontdooiing

Als een regelaar zijn ontdooiing heeft beëindigd zal deze op een signaal wachten alvorens weer
te gaan inspuiten. Als het signaal onverhoopt wegblijft zal de regelaar zichzelf weer opstarten
als deze standby tijd is verstreken.

Conguratie van lichtfunctie

1) Relais schakelt in tijdens tagconditie

2) Relais wordt geregeld via datacommunicatie

3) Relais wordt geregeld door de deurschakeling gedenieerd in o02 waar de instelling 2 of 3
is. Zodra de deur wordt geopend, zal het lichtrelais schakelen. Wanneer de deur weer gesloten
wordt, zal het licht nog twee minuten aan blijven om insluiting te voorkomen.

Activering van lichtrelais

Het lichtrelais kan hier geactiveerd worden, maar alleen als o38 op 2 ingesteld is.

Schoonmaakfunctie

De status van de functie kan hier worden gevolgd of de functie kan handmatig worden gestart.
0 = Normale regeling (geen schoonmaak)
1 = koeling uit, ventilatoren aan. Alle andere uitgangen zijn uit.
2 = alle uitgangen uit.
Als de functie wordt geregeld door een signaal op DI ingang, kan de relevante status hier wor­den uitgelezen.

Toegangscode 2 (beperkte toegang)

Deze code geeft toegang tot het aanpassen van waarden, maar niet tot conguratie-instellin­gen. Als de menu-instellingen van de regelaar beschermd moeten worden met een toegangs­code, kan hier een waarde tussen 0 en 100 ingesteld worden. Met een waarde van 0 is de functie
niet actief. Als deze functie wordt gebruikt, moet toegangscode 1 (o05) ook worden gebruikt.

Kopiëren van huidige instellingen regelaar

Met deze functie kunnen de instellingen van de regelaar gekopieerd worden naar een kopieer­sleutel. De sleutel kan 25 verschillende instellingen bevatten. Selecteer hier een nummer. Alle
instellingen, behalve die voor ‘Adres’ (o03), worden gekopieerd. Als het kopiëren is gestart zal op
de display weer o65 verschijnen. Na twee seconden kan aan de status in parameter o65 worden
gezien of het kopiëren is gelukt.
Zie hoofdstuk ‘Foutmeldingen’ voor de betekenis van de statusmeldingen.

Kopiëren van kopieersleutel

Deze functie kopieert een eerder opgeslagen set instellingen naar de regelaar. Selecteer het
relevante nummer. Alle instellingen, behalve die voor ‘Adres’ (o03), worden gekopieerd. Als het
kopiëren is gestart zal op de display weer o66 verschijnen. Na twee seconden kan aan de status
in parameter o65 worden gezien of het kopiëren is gelukt.
Zie hoofdstuk ‘Foutmeldingen’ voor de betekenis van de statusmeldingen.

Opslaan als fabrieksinstelling

Met deze instelling worden de huidige instellingen van de regelaar opgeslagen als ‘nieuwe’
basisinstelling (de originele fabrieksinstellingen worden overschreven).

Toepassing S5 sensor

Houdt deze instelling op 0 als de S5 sensor in d10 als ontdooisensor is gedenieerd. Als d10 is
ingesteld op 0 of 2 kan de S5 sensor ook worden gebruikt als product- of condensorsensor.
0: Ontdooisensor
1: Productsensor
2: Condensorsensor met alarmering

Relais 4

Denieer de toepassing voor relais 4:
1: Licht
2: Alarm

o06 SensorCong

NTC 5000 Ω @ 25°C (EKS 211) = 15
NTC 10000 Ω @ 25°C (EKS 221) = 16
NTC 3000 Ω @ 25°C = 17
NTC 2500 Ω @ 0°C = 18
NTC 10000 Ω @ 25°C = 19
NTC 2000 Ω @ 25°C = 20

o15 Disp. Step = 0.5

o16 Max HoldTime

o38 Light cong

o39 Light remote

o46 Case clean

o64 -

o65 -

o66 -

o67 -

o70 S5 Cong

o72 DO4 Cong

- - - Night Setback
0=Dag
1=Nacht

12 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Service Service

Temperatuur van de S5 sensor u09 S5 temp.

Status DI1 ingang. ON/1=gesloten u10 DI1 status

Status van dag / nacht. 1=gesloten

Regelreferentie thermostaatfunctie u28 Temp. ref.

Status koelrelais

Status ventilatorrelais

Status ontdooirelais

Temperatuur Sair sensor u69 Sair temp

Status relais 4 (alarm of licht) u71 DO4 status

Foutmeldingen Alarms

In geval van een foutmelding zullen de LED’s op de display knipperen en de alarmuitgang
wordt geactiveerd. Na een druk op de bovenste toets volgt in het display de foutmelding. Als er
meerdere alarmen in ‘rij’ staan, kunnen deze worden uitgelezen door meermaals op deze toets
te drukken.
Er zijn twee soorten meldingen - een melding ontstaan tijdens het dagelijks gebruik, of er is een
defect in de installatie.
A-meldingen worden niet zichtbaar voordat de vertraging verstreken is.
E-meldingen zullen direct zichtbaar worden.
(Een A-melding wordt niet zichtbaar zo lang een E-melding actief is).
De volgende meldingen kunnen verschijnen: 1 = alarm

A1: Alarm te hoge temperatuur High t. alarm

A2: Alarm te lage temperatuur Low t. alarm

A4: Deuralarm Door Alarm

A5: De “o16” timer is vertreken Max Hold Time

A15: Alarm. Signaal van DI DI1 alarm

A45: Koeling gestopt door ‘Hoofdschakelaar’ (r12 of DI) Standby mode

A59: Schoonmaakfunctie. Signaal van DI. Case cleaning

A61: Condensor alarm Cond. alarm

E1: Fout in regelaar EKC error

E6: Fout in real-time klok. Controleer batterij / stel klok opnieuw in. -

E27: Fout S5 sensor S5 error

E29: Fout Sair sensor Sair error

Bij het kopiëren van instellingen van en naar een kopieersleutel met functies o65 of o66, kan de
volgende status verschijnen:
0: Kopiëren gedaan en OK
4: Kopieersleutel onjuist geplaatst
5: Kopiëren mislukt. Probeer opnieuw.
6: Kopiëren naar EKC mislukt. Probeer opnieuw.
7: Kopiëren naar kopieersleutel mislukt. Probeer opnieuw.
8: Kopiëren niet mogelijk. Codenummer of SW versie komen niet overeen.
9: Communicatiefout
10: Kopiëren nog gaande
(Deze informatie kan worden uitgelezen in o65 of o66 een paar seconden na het starten van een
kopieercommando).

u13 Night Cond.

u58 Comp1/LLSV

u59 Fan relay

u60 Def. relay

Alarm destinations

De prioriteit van individuele alarmen
Kan met een instelling worden gedeni­eerd
(0, 1, 2 of 3)

Waarschuwing ! Directe start van compressoren *
Ter voorkoming van compressorschade moeten parameters c01 en c02 worden ingesteld volgens de specicaties van de fabrikant. Of in
het algemeen:

- Hermetische compressoren: c02 = 5 minuten

- Semi-hermetische compressoren: c02 = 8 minuten en c01 = 2 tot 5 minuten (motor 5 tot 15 kW)
*) Bij een directe aansturing van de magneetklep behoeven parameters c01 en c02 niet te worden ingesteld.

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 13

Aansluitingen

of

Voedingsspanning

230 V a.c.

Sensoren

Sair is de thermostaatsensor.
S5 is een ontdooisensor en wordt gebruikt als de ontdooiing op
temperatuur moet worden gestopt, maar kan ook als product- of
condensorsensor worden gebruikt.

Digitaal aan/uit signaal

Een kortgesloten ingang activeert een functie. De mogelijke func­ties worden beschreven in o02.

Datacommunicatie

Als datacommunicatie gebruikt wordt, is het van belang dat
bekabeling hiervan juist wordt uitgevoerd.
Zie document RC.8A.C…

Relais

De algemene aansluitingen zijn:
Koeling. Het relais zal inschakelen als de regelaar koelvraag
heeft

Ontdooiing.
Ventilator.
Alarm. Het relais is uitgeschakeld tijdens normaal bedrijf en

ingeschakeld gedurende alarmsituaties en als de rege­laar spanningsloos is.

Licht. Het contact schakelt in wanneer hier vraag naar is.

Elektrisch ‘lawaai’

Kabels voor sensoren, DI ingangen en datacommunicatie moeten
apart gehouden worden van andere elektrische kabels;

- Gebruik aparte kabelgoten (afscheiding)

- Houdt een afstand van tenminste 10 cm

- Lange kabels voor DI ingangen moeten worden vermeden

datacommunicatie

14 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

Specicaties

Voeding 230 V a.c. +10/-15 %. 1,5 VA, 50/60 Hz

Sensoren NTC

Meetbereik -40 tot +30°C

Nauwkeurigheid

Display LED, 3 karakters

Digitale
ingangen

Aansluiten kabels

Relais*

Omgeving

Dichtheid

Back-up klok 4 uur

Keurmerken

* DO1 en DO2 zijn max. 16 A relais. De genoemde 8A kan worden

verhoogd tot 10 A als de omgevingstemperatuur onder 50 °C wordt
gehouden.

DO3 en DO4 zijn max. 8 A relais. Maximale belasting mag niet over-

schreden worden.
** Goud gecoate contacten garanderen een goed contact
*** UL-approved gebaseerd op 30000 koppelingen

Regelaar

Sensor

Signaal van contactfuncties
Eisen aan contacten: goud gecoat
Maximale kabellengte 15 m.
Gebruik hulprelais bij langere kabels
Max. 1,5mm2 meer aderig voor voedig en relais
Voedingsklemmen zijn gemonteerd op het printboard.
Max. 1 mm2 voor sensoren en DI ingangen
Laagstroomklemmen hebben pluggen

DO1.
koeling

DO2. ontdooiing 8 (6) A

DO3.ventilatoren 6 (3) A

DO4. Alarm

0 tot +55°C, tijdens bedrijf

-40 tot +70°C, tijdens transport

20 - 80% Rh, geen condensvorming

Geen schokken of trillingen
IP 65 voorpaneel
Toetsen en pakking geïntegreerd in front

EU Low Voltage Directive en EMC eisen in overeen­stemming met CE-markering
LVD-getest volgens EN 60730-1 en EN 60730-2-9, A1, A2
EMC-getest volgens EN 61000-6-3 en EN 61000-6-2

±1 K onder -35°C
±0,5 K tussen -35 tot +25°C
±1 K onder +25°C
Door sensor bepaald. Raadpleeg
de gegevens voor de betreende
sensor.

CE
(250 V a.c.)

8 (6) A

4 (1) A
Min. 100 mA**

UL ***
(240 V a.c.)

10 A Resistive
5FLA, 30LRA

10 A Resistive
5FLA, 30LRA

6 A Resistive
3FLA, 18LRA
131 VA Pilot duty

4 A Resistive
131 VA Pilot duty

Gewicht = 200 g

Capacitieve belasting

De relais kunnen niet worden gebruikt voor de directe aansluiting van capacitieve
belastingen zoals leds en de aan/uit-regeling van EC-motoren.
Alle belastingen met een schakelende voeding moeten verbonden zijn met een
geschikte contactor of dergelijke.

EKC 202C-MS User Guide RS8GH210 © Danfoss 2015-08 15

Bestellen

Type Functie Code no.

EKC 202C-MS Koelregelaar 084B8543

EKA 178A Datacommunicatiemodule MOD.-bus 084B8564

EKA 179A Datacommunicatiemodule RS 485 LON 084B8565

EKA 181C

Batterij module voor back-up van klok bij span­ningsval

084B8577

EKA 182A Kopieersleutel EKC - EKC 084B8567

Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products
already on order provided that such alternations can be made without subsequential changes being necessary in specications already agreed.
All trademarks in this material are property of the respecitve companies. Danfoss and Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.

16 User Guide RS8GH210 © Danfoss 2015-08 EKC 202C-MS

ADAP-KOOL®
