User Guide
Sterownik urządzenia chłodniczego
EKC 202A, B, C
ADAP-KOOL® Refrigeration control systems
Wprowadzenie
Zastosowanie
• Sterownik służy do regulacji temperatury w urządzeniu
chłodniczym i jest szczególnie polecany do stosowania w komorach
i meblach chłodniczych w supermarketach i innych
obiektach handlowych.
• Sterownik może również nadzorować: odtajanie, pracę wentylatorów, funkcje alarmowe i oświetlenie
Charakterystyka
Sterownik reguluje temperaturę w oparciu o jeden czujnik temperatury. Czujnik temperatury jest umieszczany albo w strumieniu zimnego
powietrza bezpośrednio za parownikiem, albo w strumieniu ciepłego
powietrza przed parownikiem.
Sterownik może sterować odtajaniem naturalnym lub elektrycznym.
Załączenie chłodzenia po odtajaniu następuje po osiągnięciu zadanej
temperatury końca odtajania lub po upłynięciu założonego czasu.
Pomiar temperatury odtajania jest realizowany przy pomocy czujnika odtajania. W zależności od wersji sterownik wyposażony jest
od dwóch do czterech przekaźników, którym przypisane mogą być
następujące
funkcje:
• Chłodzenie (sprężarka lub zawór elektromagnetyczny)
• Odtajanie
• Wentylator
• Alarm
• Oświetlenie
Przykłady aplikacji są opisane na następnej stronie .
Zalety:
• Zintegrowane funkcje
• Odtajanie wg potrzeb w układach z jedną sprężarka i jednym
parownikiem
• Przyciski i uszczelka są integralną częścią panelu czołowego
sterownika zapewniając jego szczelność
• Stopień ochrony panelu czołowego - IP65
• Wejście dwustanowe realizujące jedną z następujących funkcji:
- realizacji alarmu zamkniętych/otwartych drzwi
- załączenia odtajania
- wyłącznika głównego
- przełączenia w tryb pracy nocnej
- wyboru nastawy temperatury
- załączenia funkcji mycia urządzenia
• Możliwość szybkiego programowania przez kopiowanie nastaw
przy użyciu modułu pamięci zewnętrznej
• HACCP - fabrycznie przeprowadzona kalibracja gwarantująca lepszą
dokładność pomiarową niż wymagana przez normę EN ISO 239532, bez potrzeby dodatkowej kalibracji (dla czujnika Pt1000).
• Moduły dodatkowe
Sterownik może zostać wyposażony w odpowiedni moduł dodatkowy, jeśli jest to wymagane w danej aplikacji.
Sterownik posiada przygotowane złącze do zainstalowania modułu.
Moduł dodatkowy wsuwany jest do wnętrza sterownika.
• Odtajanie koordynowane za pośrednictwem sieci transmisji danych
Spis treści
Wprowadzenie................................................................................................2
Działanie............................................................................................................5
Przegląd menu................................................................................................6
Przegląd funkcji..............................................................................................8
2 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Podłączenia elektryczne.............................................................................16
Zamawianie.....................................................................................................17
Dane techniczne............................................................................................18
EKC 202A
Sterownik wyposażony w dwa przekaźniki, dwa czujniki
temperatury i wejście dwustanowe.
Regulacja temperatury przez sterowanie pracą sprężarki / zaworu
elektromagnetycznego
Czujnik temperatury odtajania
Odtajanie elektryczne / odtajanie gorącym gazem
Alarm
Przekaźnik numer dwa może być stosowany jako przekaźnik
alarmowy.
Odtajanie naturalne jest realizowane przy stale załączonych
wentylatorach
EKC 202B
Sterownik wyposażony w trzy przekaźniki, dwa czujniki
temperatury i wejście dwustanowe.
Regulacja temperatury przez sterowanie pracą sprężarki / zaworu
elektromagnetycznego
Czujnik temperatury odtajania
Odtajanie elektryczne / odtajanie gorącym gazem
Trzeci przekaźnik steruje pracą wentylatora
EKC 202C
Sterownik wyposażony w cztery przekaźniki, dwa czujniki
temperatury i wejście dwustanowe.
Regulacja temperatury przez sterowanie pracą sprężarki / zaworu
elektromagnetycznego
Czujnik temperatury odtajania
Odtajanie elektryczne / odtajanie gorącym gazem
Sterowanie pracą wentylatora
Czwarty przekaźnik może być stosowany jako przekaźnik
alarmowy lub do sterowania oświetleniem.
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 3
Start odtajania
Odtajanie może być realizowane następująco:
Okresowo: odtajanie jest uruchamiane co określony czas,
np. co osiem godzin
W zależności od czasu chłodzenia: odtajanie jest uruchamiane
po upłynięciu określonego, sumarycznego czasu
chłodzenia. Mniejsze obciążenie powoduje
odpowiednio dłuższe przerwy pomiędzy kolejnymi
uruchomieniami odtajania.
Wymuszone przez sygnał zewnętrzny: odtajanie jest uruchamiane
po aktywowaniu wejścia dwustanowego DI.
Ręcznie: odtajanie może być uruchomione poprzez naciśnięcie
dolnego przycisku na panelu czołowym sterownika.
Przez sygnał z czujnika odtajania S5: w układach z jedną sprężarką
i jednym parownikiem mierząc temperaturę S5 można
monitorować wydajność parownika. Nadmierne
zaszronienie parownika spowoduje rozpoczęcie cyklu
odtajania.
Wg schematu: odtajanie jest rozpoczynane o określonych
godzinach, nie częściej jednak niż 6 razy na dobę.
Przez układ transmisji danych: odtajanie może być uruchamiane
zdalnie przez moduł nadrzędny.
Wszystkie powyżej przedstawione metody można stosować
łącznie w sposób dowolny. Zastosowanie każdej z nich
spowoduje uruchomienie odtajania. W chwili uruchomienia
odtajania zegar odtajania zostanie ustawiony na zero.
Start odtajania
sygnałem
impulsowym
Jeżeli wymagana jest koordynacja odtajań to musi być realizowana przez układ transmisji danych.
Wejście dwustanowe
Wejście dwustanowe jest stosowane do realizacji następujących
funkcji:
- alarmu otwarte/zamknięte drzwi
- załączania odtajania
- startu/zatrzymania chłodzenia (wyłącznika głównego)
- zmiany na nocny tryb pracy
- mycia urządzenia
- zmiany temperatury zadanej
- zał./wył. zasialania czynnikiem
Mycie urządzenia
Funkcja ta ułatwia przeprowadzenie kolejnych faz mycia
urządzenia chłodniczego. Kolejne załączanie przycisku
podłączonego do wejścia DI powoduje przechodzenie do
kolejnych faz mycia. Pierwszy sygnał powoduje wyłączenie
chłodzenia (wentylatory nadal pracują). Drugi sygnał powoduje
zatrzymanie wentylatorów. Trzeci, ostatni sygnał, powoduje
przywrócenie chłodzenia. Informacja o kolejnej fazie mycia
pokazywana jest odpowiednio na wyświetlaczu.
W czasie przeprowadzania procedury mycia funkcja
monitorowania temperatury jest wyłączona.
W przypadku pracy sterownika w sieci transmisji danych
informacja o uruchomieniu funkcji jest przekazywana do jednostki
nadrzędnej jako odpowiedni alarm. Jest on rejestrowany w
systemie, co pozwala kontrolować i potwierdzać wykonanie mycia
urządzenia.
- + + °C
1 ÷ + Fan
2 ÷ ÷ Off
3 + + °C
Odtajanie wg potrzeb
1 Na podstawie czasu chłodzenia
Odtajanie jest uruchamiane po upłynięciu określonego,
zakumulowanego czasu załączenia chłodzenia
2 Na podstawie temperatury
Odtajanie może również być uruchamiane w oparciu o śledzenie
wskazań temperatury czujnika S5. Pomiędzy odtajaniami
temperatura S5 systematycznie obniża się na skutek rosnącego
zaszronienia parownika. Odtajanie jest uruchamiane po spadku
temperatury S5 do z góry określonej wartości.
Ta funkcja może być stosowana tylko w układach z jedną
sprężarką i jednym parownikiem.
4 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Działanie
Wyświetlacz
Na wyświetlaczu pokazywane są trzy cyfry. Temperatura jest pokazywana w °C lub °F w zależności od wybranej nastawy.
Diody LED na panelu przednim sterownika
Diody zapalają się w chwili załączenia przyporządkowanego
przekaźnika.
= Chłodzenie
= Odtajanie
= Wentylator
Pojawienie się alarmu sygnalizowane jest miganiem diod. Odpowiednie kody błędów są wyświetlane po jednorazowym naciśnięciu górnego przycisku. Jednocześnie następuje skasowanie/
zatwierdzenie aktywnego alarmu.
Odtajanie
Podczas odtajania na wyświetlaczu pojawia się symbol -d-. Taki
stan utrzymuje się przez 15 minut po wznowieniu chłodzenia.
Wyświetlanie symbolu -d- jest przerywane gdy:
- w przeciągu 15 minut zostanie osiągnięta odpowiednia
temperatura
- regulacja zostanie zatrzymana (r12)
- zostanie załączony alarm wysokiej temperatury
Przyciski
Przyciski dolny i górny służą do zmiany wartości nastawy, odpowiednio na niższą lub wyższą wartość. Zmiana wartości jest
możliwa dopiero po uzyskaniu dostępu do menu. Dostęp uzyskuje
się po naciśnięciu górnego przycisku przez kilka sekund - po
czym następuje przejście do kolumny z parametrami. Aby zmienić
dany parametr należy go odnaleźć i nacisnąć środkowy przycisk pojawi się wartości parametru. Po zmianie wartości zatwierdzamy
ją naciskając ponownie środkowy przycisk.
Przykłady
Wybór i zmiana parametru
1. Nacisnąć górny przycisk aż do ukazania się parametru r01
2. Naciskać dolny lub górny przycisk aż do odnalezienia
właściwego parametru
3. Nacisnąć środkowy przycisk w celu wyświetlenia wartości
parametru
4. Naciskając dolny lub górny przycisk wybrać nową wartość
5. Nacisnąć środkowy przycisk aby zapamiętać nową wartość
Kasowanie alarmu / Podgląd kodów alarmowych
- Nacisnąć krótko górny przycisk
Jeśli aktywnych jest kilka alarmów to ich kody można
przeglądać naciskając dolny lub górny przycisk
Nastawa temperatury
1. Nacisnąć przycisk środkowy - zostanie pokazana wartość
nastawy temperatury
2. Naciskając górny lub dolny przycisk wybrać nową wartość
nastawy
3. Nacisnąć ponownie środkowy przycisk, aby zatwierdzić
nastawę.
Ręczne uruchomienie/zatrzymanie odtajania
- Nacisnąć dolny przycisk przez cztery sekundy
Podgląd temperatury wskazywanej przez drugi czujnik
- Nacisnąć krótko dolny przycisk
Jeśli drugi czujnik jest nie zainstalowany, na wyświetlaczu
pojawi się komunikat „non”.
100% szczelności
Przyciski i uszczelka są osadzone w panelu czołowym sterownika.
Dzięki zastosowaniu specjalnej technologii zgrzewania
– plastikowa płyta czołowa, przyciski oraz uszczelnienie tworzą
jednolity panel, odporny na wilgoć i zanieczyszczenia.
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 5
Przegląd menu
EKC 202: SW = 1.3x
Parametry Sterownik
Funkcja Kod
Normalna praca
Nastawa temperatury --- -50°C 50°C 2°C
Termostat
Różnica załączeń r01 0,1 K 20 K 2 K
Maksymalna nastawa termostatu r02 -49°C 50°C 50°C
Minimalna nastawa termostatu r03 -50°C 49°C -50°C
Korekcja wskazania temperatury r04 -20 K 20 K 0.0 K
Jednostka temperatury (°C/°F) r05 °C °F °C
Korekcja sygnału czujnika Sair r09 -10 K 10 K 0 K
Wył. główny (obsługa ręczna, stop, start: -1,0,1) r12 -1 1 1
Zmiana nastawy w trybie nocnym r13 -10 K 10 K 0 K
Aktywacja przesunięcia nastawy termostatu r40 r39 OFF on OFF
Wielkość przesunięcia nastawy (aktywacja przez r39 lub DI) r40 -50 K 50 K 0 K
Alarm
Opóźnienie alarmu temperatury A03 0 min 240 min 30 min
Opóźnienie alarmu drzwi A04 0 min 240 min 60 min
Opóźnienie alarmu temperatury przy wychładzaniu A12 0 min 240 min 90 min
Górna nastawa alarmu temperatury A13 -50°C 50°C 8°C
Dolna nastawa alarmu temperatury A14 -50°C 50°C -30°C
Opóźnienie alarmu wejścia DI 1 A27 0 min 240 min 30 min
Górna nastawa alarmu temperatury skraplacza (o70) A37 0°C 99°C 50°C
Sprężarka
Minimalny czas pracy c01 0 min 30 min 0 min
Minimalny czas postoju c02 0 min 30 min 0 min
Odwrotne działanie przekaźnika sprężarki (funkcja NC) c30 0 / OFF 1 / on 0 / OFF
Odtajanie
Metoda odtajania (brak/EL/gaz) d01 no gas EL
Temperatura końca odtajania d02 0°C 25°C 6°C
Odstęp pomiędzy startami odtajania d03 0 hours 48 hours 8 hours
Maksymalny czas trwania odtajania d04 0 min 180 min 45 min
Przesunięcie załączenia odtajania po rozruchu d05 0 min 240 min 0 min
Czas ociekania d06 0 min 60 min 0 min
Opóźnienie załączenia wentylatora po odtajaniu d07 0 min 60 min 0 min
Temperatura załączenia wentylatora d08 -15°C 0°C -5°C
Praca wentylatora podczas odtajania
0: Zatrzymany
1: pracuje podczas całego etapu
2: pracuje na etapie ogrzewania tylko
Czujnik odtajania (0=brak, 1=S5, 2=Sair) d10 0 2 0
Maksymalny czas chłodzenia bez odtajania d18 0 hours 48 hours 0 hours
Odtajanie wg potrzeb - maksymalna odchyłka S5
W instalacjach centralnych ustawić 20 K (= wył.)
Wentylator
Wyłączenie wentylatora przy wyłączeniu sprężarki F01 no yes no
Opóźnienie wyłączenia wentylatora F02 0 min 30 min 0 min
Temperatura wyłączenia wentylatora (S5) F04 -50°C 50°C 50°C
Zegar czasu rzeczywistego
Sześć nastaw załączeń odtajania.
Nastawa godziny załączenia
0=OFF (zegar odtajania wyłączony)
Sześć nastaw załączeń odtajania
Nastawa minut załączenia
0=OFF (zegar odtajania wyłączony)
Zegar - nastawa godzin t07 0 hours 23 hours 0 hours
Zegar - nastawa minut t08 0 min 59 min 0 min
Zegar - nastawa daty t45 1 31 1
Zegar - nastawa miesiąca t46 1 12 1
Zegar - nastawa roku t47 0 99 0
Różne
Opóźnienie załączenia przekaźników po zaniku zasilania o01 0 s 600 s 5 s
Wejście dwustanowe DI 1. Funkcje:
0=nieużywane. 1= stan DI 1 . 2= funkcja drzwi z alarmem kiedy otwarte. 3=alarm
otwartych drzwi. 4= start odtajania, 5= zewnętrzny wyłącznik główny, 6=tryb nocny,
7=przesunięcie nastawy termostatu (aktywowany r40), 8=alarm kiedy zwarte, 9=alarm
kiedy rozwarte, 10=mycie, 11=zasilanie czynnikiem wył. kiedy rozwarte
Adres sieciowy o03 0 240 0
Przesłanie adresu (wyłącznik ON/OFF) o04 OFF ON OFF
Kod dostępu 1 (pełen) o05 0 100 0
Typ czujnika (Pt/PTC/NTC) o06 Pt ntc Pt
Rozdzielczość wyświetlacza=0.5 (normalnie z czujnikiem Pt rozdzielczość=0.1) o15 no yes no
Maksymalny czas oczekiwania po odtajaniu koordynowanym o16 0 min 60 min 20
Konfiguracja oświetlenia (przekaźnik 4)
1=Zał. w trybie nocnym, 2=Zał./Wył. przez układ transmisji danych, 3= Zał./Wył. zgodnie
ze stanem wejścia DI, jeśli DI skofifigurowano jako funkcję drzwi lub alarm drzwi
Załączenie oświetlenia (tylko gdy o38=2) o39 OFF ON OFF
Sekwencja mycia urządzenia, 0=normalna praca, 1=tylko wentylatory zał., 2=wszystkie
wyjścia wył.
Kod dostępu 2 (ograniczony dostęp) o64 0 100 0
t01-t06 0 hours 23 hours 0 hours
t11-t16 0 min 59 min 0 min
EKC
202A
d09 no yes yes
d19 0 K 20 K 20 K
o02 0 11 0
o38 1 3 1
o46 0 2 0
EKC
202B
EKC
202C
Wartość
min.
Wartość
maks.
Nastawa
fabrycz.
Aktualna
nastawa
6 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Kopiowanie nastaw do pamięci zewn. Wybierz nr zapisu. o65 0 25 0
Kopiowanie nastaw z pamięci zewn. wcześniej zapisanych funkcją o65 o66 0 25 0
Zmiana nastaw fabrycznych (wg bieżących) o67 OFF On OFF
Przeznaczenia czujnika S5 (0=czujnik odtajania, 1=czujnik temp. produktów, 2= czujnik
temp. skraplacza
Przeznaczenie przekaźnika. 4 : 1=odtajanie/oświetlenie , 2= alarm o72 Odta-
Serwis
Temp. mierzona przez czujnik S5 u09
Stan wejścia DI on/1= zwarte u10
Stan pracy nocnej (on/off ) (1 = zwarte) u13
Odczyt temp. zadanej u28
Stan przekaźnika chłodzenia. Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u58
Stan przekaźnika wentylatora. Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u59
Stan przekaźnika odtajania. Możliwe sterowanie ręczne (zmiana stanu) jeśli r12=-1 u60
Temperatura czujnika S air u69
Stan przekaźnika 4 (alarm, odtajanie, światło). Możliwe sterowanie ręczne (zmiana stanu)
jeśli r12=-1
Nastawy fabryczne
Powrót do nastaw fabrycznych wykonywany jest następująco:
- wyłączyć zasilanie sterownika
- włączyć zasilanie trzymając jednocześnie wciśnięte przyciski górny
i dolny
Kody błędów Kody alarmów Kody stanu pracy
E1 Błąd w sterowniku A 1 Alarm wysokiej temperatury S0 Regulacja
E6 Wymienić baterię i sprawdzić zegar A 2 Alarm niskiej temperatury S1 Oczekiwanie na zakończenie odtajania
E 27 Błąd czujnika S5 A 4 Alarm drzwi S2 Sprężarka załączona wg c01
E 29 Błąd czujnika Sair A 5 Max. czas oczekiwania wg o16 S3 Sprężarka wyłączona wg c02
A 15 Alarm wejścia DI S4 Ociekanie
A 45 Tryb gotowości S10 Chłodzenie wyłączone wyłącznikiem
A 59 Mycie urządzenia S11 Chłodzenie wyłączone przez termostat
A 61 Alarm skraplacza S14 Cykl odtajania . Odtajanie
o70 0 2 0
u71
janie /
Alarm
Oświe-
tlenie/
Alarm
S15 Cykl odtajania. Opóźnienie załączenia
S16 Chłodzenie wyłączone z powodu rozwarte-
S17 Drzwi otwarte (DI rozwarte)
S20 Chłodzenie w trybie awaryjnym
S25 Ręczne sterowanie wyjściami
S29 Mycie
S32 Opóźnienie załączenia wyjść
non Temperatura czujnika temp. odtajania nie
-d- Odtajanie w toku / rozruch po odtajaniu
PS Wymagane hasło. Wprowadź hasło
1 2 2
koordynowanego
głównym
wentylatorów
go wejścia DI
może być wyświetlona. Koniec odtajania
wg czasu
Uruchomienie:
Sterowanie rozpoczyna się wraz z zasileniem sterownika.
1. Wykonać przegląd nastaw fabrycznych. Wprowadzić wymagane zmiany
wartości odpowiednich parametrów.
2. W przypadku pracy w sieci ustawić adres (parametr o03) i przesłać go
do jednostki centralnej zmieniając wartość parametru o04 na ON.
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 7

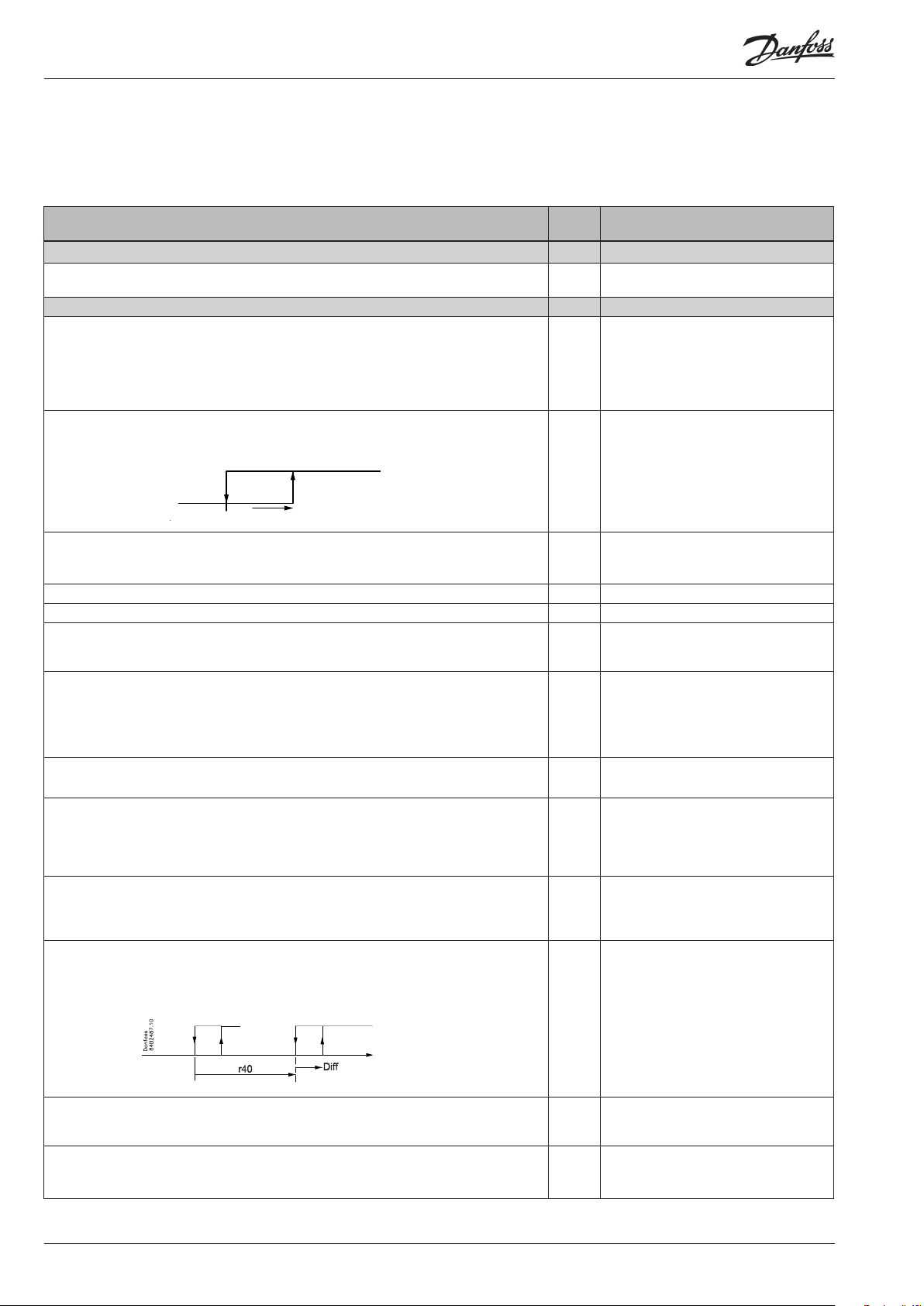

Przegląd funkcji
Poniżej przedstawiony jest opis wszystkich parametrów.
Parametry dostępne w poszczególnych wersjach sterowników zaznaczone są w tabeli Przegląd Menu
Funkcja Para-
Wskazanie w czasie normalnej pracy
W czasie normalnej pracy wyświetlana jest wartość temperatury mierzona przez
czujnik termostatu Sair.
Termostat Thermostat control
Nastawa temperatury - wartość zadana regulacji
Termostat pracuje według wartości zadanej (ewentualnie skorygowanej funkcją
przesuwającą wartość nastawy). Wartość zadana jest wprowadzana po naciśnięciu
środkowego przycisku. Zmiana nastawy może być ograniczona lub zablokowana
przez odpowiednie ustawienia parametrów r02 i r03. Podgląd aktualnej wartości
zadanej jest widoczny pod parametrem u28.
Różnica załączeń
Kiedy temperatura jest wyższa niż nastawa + różnica załączeń, przekaźnik chłodzenia
zostanie załączony. Wyłączenie przekaźnika nastąpi, kiedy temperatura spadnie do
poziomu nastawy.
Ref. Dif.
Ograniczenie wartości zadanej
Zakres ustawień dla wartości zadanej może być zawężony tak, aby przypadkowo nie
mogła zostać wprowadzona wartość zbyt wysoka lub zbyt niska
Maksymalna dopuszczalna nastawa temperatury r02 Max cutout °C
Minimalna dopuszczalna nastawa temperatury r03 Min cutout °C
Korekcja wskazań wyświetlacza
Jeśli temperatura przestrzeni chłodzonej różni się od temperatury wskazywanej przez
sterownik można wprowadzić korektę wskazań wyświetlacza
Jednostka temperatury
Możliwe jest wybranie wskazań temperatury w: °C lub °F
Korekcja sygnału czujnika Sair
Kompensacja oporności przewodów czujnika
Załączenie / wyłączenie chłodzenia (wyłącznik główny)
Parametr ten pozwala załączyć lub wyłączyć chłodzenie, a także załączyć tryb ręcznego sterowania wyjściami. Załączenie i wyłączenie chłodzenia może być również
realizowane przez zewnętrzny przełącznik podłączony do wejścia DI.
Wyłączenie chłodzenia jest sygnalizowane przez alarm A45.
Zmiana nastaw w trybie nocnym
Wartość zadana regulacji termostatu zostanie zwiększona o wartość tego parametru,
kiedy sterownik przejdzie w tryb pracy nocnej. (Aby obniżyć nastawę, np. w celu
akumulacji zimna, należy wprowadzić wartość ujemną).
Przesunięcie nastawy
Po załączeniu funkcji zakres nastawy termostatu zostanie przesunięty o wartość
podaną w parametrze r40. Aktywacja może również być przeprowadzona przy użyciu
wejścia DI (konfiguracja wejścia DI - parametr o02) .
Parametr przy obsłudze zdalnej
metr
Display air (u69)
Cutout °C
r01 Differential
r04 Disp. Adj. K
r05 Temp. unit
°C=0. / °F=1
(W programie AKM niezależnie od
nastawy parametru r05 wartości wyświetlane są zawsze w °C)
r09 Adjust Sair
r12 Main Switch
1: Start
0: Stop
-1: sterowanie ręczne
r13 Night offset
r39 Th. offset
Wielkość przesunięcia nastawy
Wartość nastawy termostatu i nastawa alarmowa są przesuwane o określoną ilość
stopni po aktywowaniu funkcji przesunięcia nastawy.
8 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
r40 Th. offset K
Night setbck
(rozpoczęcie wysyłania sygnału trybu
nocnego)
Alarm Alarm settings
Sterownik sygnalizuje alarm w różnych sytuacjach. Zaistnienie stanu alarmowego sygnalizowane jest miganiem diod (LED) na panelu czołowym sterownika i załączeniem
przekaźnika alarmowego.
Opóźnienie alarmu temperatury
Jeśli jest przekroczona jedna z dwóch granicznych wartości temperatury, to włączona
zostanie funkcja odliczania czasu. Uruchomienie alarmu nastąpi po upłynięciu czasu
opóźnienia. Opóźnienie jest nastawiane w minutach.
Opóźnienie alarmu otwartych drzwi
Wartość opóźnienia jest określone w minutach.
Funkcja wyłącznika drzwiowego jest definiowana przez parametr o02
Opóźnienie alarmu temperatury przy wychładzaniu
Opóźnienie to dotyczy sygnalizacji alarmu po uruchomieniu sterownika, podczas
odtajania i bezpośrednio po nim. Powrót do normalnego czasu opóźnienia (A03)
nastąpi, kiedy temperatura spadnie poniżej górnej nastawy alarmu temperatury.
Opóźnienie jest określone w minutach.
Górna nastawa alarmowa
Nastawa progu sygnalizacji alarmu wysokiej temperatury, określona w °C. Wartość ta
będzie podwyższona w czasie pracy nocnej o wartość taką samą jak nastawa nocna
(będzie podwyższona tylko, gdy zmiana nastawy nocnej jest dodatnia). Próg ten będzie również podnoszony w przypadku zadziałania funkcji przesunięcia nastawy (r39).
Dolna nastawa alarmowa
Nastawa progu sygnalizacji alarmu niskiej temperatury, określona w °C. Wartość ta będzie również przesuwana w przypadku zadziałania funkcji przesunięcia nastawy (r39).
Opóźnienie alarmu wejścia DI
Zwarcie lub rozwarcie wejścia DI może uruchamiać alarm po upłynięciu ustawionego
czasu. Funkcja jest konfigurowana przez parametr o02.
Górna nastawa alarmowa dla skraplacza
Jeśli czujnik S5 jest wykorzystywany do kontroli temperatury skraplacza należy
ustawić próg, powyżej którego sygnalizowany będzie alarm. Wartość ta jest określona
w °C. Parametr o70 służy do zdefiniowania czujnika S5 jak czujnika skraplacza. Alarm
przestaje być aktywny, jeśli temperatura spadnie o 10K poniżej progu alarmowego.
Sprężarka Compressor control
Przekaźnik załączający sprężarkę załączany jest zgodnie z działaniem funkcji termostatu.
Czasy pracy
Aby chronić sprężarkę przed zbyt częstym załączaniem/wyłączaniem należy ustawić
odpowiednie wartości minimalnego czasu pracy i minimalnego czasu postoju. Wartości te nie są brane pod uwagę przy załączaniu odtajania.
Min. czas pracy (w minutach) c01 Min. On time
Min czas postoju (w minutach) c02 Min. Off time
Odwrotne działanie przekaźnika sprężarki
0: Normalne działanie polegające na załączeniu przekaźnika, kiedy chłodzenie jest
wymagane
1: Działanie odwrotne polegające na wyłączeniu przekaźnika, kiedy chłodzenie jest
wymagane. Wybór tego trybu powoduje, że chłodzenie będzie załączone przy
braku zasilania sterownika.
Priorytet poszczególnych alarmów
może być ustawiony za pomocą
modułu transmisji danych. Można to
zrealizować z poziomu menu, opcja
“Alarm destinations”
A03 Alarm delay
A04 DoorOpen del
A12 Pulldown del
A13 HighLim Air
A14 LowLim Air
A27 AI.Delay DI
A37 Condtemp Al.
Reset alarm
c30 Cmp relay NC
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 9
Odtajanie Defrost control
Sterownik jest wyposażony w licznik czasu, który jest zerowany po każdym uruchomieniu odtajania. Licznik ten załącza odtajanie po upływie zdefiniowanego odstępu
czasu między odtajaniami. Zaczyna on odliczać czas po załączeniu zasilania sterownika, ale jego pierwsze uruchomienie może być opóźnione odpowiednią nastawą parametru d05. W przypadku zaniku zasilania licznik czasu zatrzymuje się, lecz jego wskazanie zostanie zapamiętane i po ponownym zasileniu sterownika odliczanie czasu
będzie kontynuowane. Odtajanie w ustalonych odstępach czasu może być stosowane
jako najprostsza metoda startu odtajania, jednak będzie również funkcjonować jako
odtajanie awaryjne w przypadku niezałączenia odtajania przez inne funkcje. Sterownik jest również wyposażony w zegar czasu rzeczywistego, co, przy odpowiednich
nastawach, umożliwia załączanie odtajania o określonych porach doby. Jeśli zachodzi
obawa zaniku napięcia przez okres dłuższy niż 4 godziny sterownik należy wyposażyć
w dodatkowy moduł rezerwowego zasilania.
Uruchomienie odtajania może być przeprowadzone ręcznie, za pomocą wejścia dwustanowego DI lub systemu zdalnej komunikacji.
Wszystkie metody startu odtajania są dostępne jednocześnie, należy więc odpowiednio z nich korzystać tak aby nie spowodować zbyt częstych startów odtajania wywoływanych przez różne funkcje. Odtajanie jest zakończone po upływie określonego
czasu lub na podstawie sygnału z czujnika temperatury.
Metoda odtajania
Istnieje możliwość wyboru sposobu odtajania przy pomocy grzałki lub trybu pracy
bez odtajania.
W czasie odtajania przekaźnik odtajania zostanie załączony.
W czasie odtajania gazowego, przekaźnik sprężarki zostanie załączony.
Temperatura końca odtajania
Odtajanie jest przerywane po osiągnięciu zadanej temperatury mierzonej przez czujnik końca odtajania (czujnik jest określany przez parametr d10).
Odstęp między startami kolejnych odtajań
Licznik czasu jest zerowany po każdym załączeniu odtajania i rozpoczyna odliczanie
od początku. Po upływie zdefiniowanego przedziału czasowego uruchamiane jest
kolejne odtajanie. Licznik czasu może być wykorzystany jako prosta metoda uruchamiania odtajania lub jako zabezpieczenie w postaci maksymalnego odstępu między
odtajaniami w przypadku wyboru innej metody startu odtajania.
W przypadkach koordynacji odtajań kilku sterowników (bez zegara czasu rzeczywistego lub układu transmisji danych) określony odstęp będzie czasem pomiędzy
odtajaniami.
W przypadkach odtajania realizowanych z zastosowaniem zegara czasu rzeczywistego lub z udziałem układu transmisji danych nastawiony odstęp musi obejmować
dłuższy okres czasu niż odstęp wynikający z nastaw dotyczących czasu rzeczywistego.
Jeśli interwał będzie krótszy to nastąpi niepotrzebne, załączenie odtajania. Najpierw
zgodnie z ustawionym odstępem a następnie zgodnie z nastawą wg zegara czasu
rzeczywistego. W przypadku braku zasilania zliczony czas zostanie zapamiętany. Po
przywróceniu zasilania licznik czasu rozpocznie pomiar od zapamiętanej wartości.
Licznik czasu nie będzie załączony dla nastawy parametru równej 0.
Maksymalny czas trwania odtajania
Nastawa zabezpiecza przed zbyt długim trwaniem odtajania w awaryjnych przypadkach niewyłączenia odtajania w oparciu o wzrost temperatury lub odtajanie koordynowane.
(jeśli parametr d10 = 0 to nastawa jest równa czasowi odtajania)
Czas przesunięcia początku odtajania po zaniku napięcia
Ta funkcja ma jedynie znaczenie, gdy występuje kilka urządzeń chłodzących lub ich
grup, dla których odtajanie ma być przesunięte w czasie oraz gdy wybrano opcję z
ustalonym odstępem czasu pomiędzy startami odtajania (d03). Funkcja ta opóźnia
start licznika czasu o zadaną ilość minut. Opóźnienie nastąpi tylko dla pierwszego
odtajania po zaniku napięcia. Funkcja ta jest aktywowana po każdym zaniku napięcia.
Czas ociekania
Należy ustawić czas, jaki ma upłynąć od zakończenia odtajania do momentu ponownego załączania chłodzenia (czas, w którym woda ocieknie z parownika).
Opóźnienie załączenia wentylatora po odtajaniu
Należy ustawić czas, jaki ma upłynąć od momentu włączenia chłodzenia po odtajaniu
do momentu ponownego rozpoczęcia pracy przez wentylator (czas w którym woda
zamarza na parowniku).
Temperatura załączenia wentylatora
Wentylator może zostać włączony nieco wcześniej niż jest to określone przez parametr d07 jeśli czujnik odtajania S5 zarejestruje temperaturę niższą od określonej
przez d08.
d01 Def. method
d02 Def. Stop Temp
d03 Def Interval
(0=off)
d04 Max Def. time
d05 Time Stagg.
d06 DripOff time
d07 FanStartDel
d08 FanStartTemp
10 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Praca wentylatora w czasie odtajania
Parametr ten określa czy wentylator ma pracować w czasie odtajania.
0: zatrzymany (pracuje podczas odessania)
1: pracuje podczas całego etapu
2: pracuje na etapie ogrzewania tylko
Czujnik odtajania
Parametr definiujący czujnik odtajania:
0: bez czujnika, odtajanie według czasu
1: S5
2: Sair
Odtajanie wg potrzeb (wg zakumulowanego czasu chłodzenia)
Nastawa maksymalnego czasu chłodzenia bez odtajania. Po przekroczeniu nastawy
następuje załączenie odtajania. Dla nastawy = 0 funkcja jest wyłączona
Odtajanie wg potrzeb (wg temperatury S5)
Sterownik śledzi efektywność pracy parownika w oparciu o wskazania czujnika S5
i wewnętrzny algorytm. Odtajanie jest inicjowane po obniżeniu temperatury S5 poniżej nastawionej maksymalnej odchyłki, od wartości występującej w czasie normalnej
pracy parownika.
Określana jest maksymalna odchyłka wskazania, po przekroczeniu której rozpoczyna
się odtajanie. Funkcja ta może być stosowana tylko w układach z jedną strężarką i
jednym parownikiem.
Dla nastawy = 20 funkcja jest wyłączona.
d09 FanDuringDef
d10 DefStopSens.
d18 MaxTherRunT
d19 CutoutS5Dif.
Wskazanie temperatury S5 jest widoczne na wyświetlaczu po naciśnięciu dolnego
przycisku na panelu przednim sterownika.
Ręczne załączenie odtajania następuje po naciśnięciu i przytrzymaniu przez 4 s dolnego
przycisku na panelu przednim sterownika.
Zatrzymanie prowadzonego odtajania następuje w ten sam sposób.
Wentylator Fan control
Wyłączenie wentylatora przy wyłączeniu sprężarki
Parametr ten określa czy wentylator zostanie wyłączony przy wyłączeniu sprężarki.
Opóźnienie wyłączenia wentylatora przy wyłączeniu sprężarki
Jeśli została wybrana funkcja wyłączenia wentylatora przy wyłączeniu sprężarki to
możliwe jest zadanie opóźnienia zatrzymania wentylatora. Parametr F02 definiuje to
opóźnienie.
Temperatura wyłączenia wentylatora
Wentylatory zostaną wyłączone w sytuacji wystąpienia awarii chłodzenia, tak aby niepotrzebnie nie dostarczały ciepła do przestrzeni chłodzonej.
Jeśli czujnik odtajania zarejestruje temperaturę wyższą niż zadana w tym miejscu to
wentylatory zostaną wyłączone. Ponowne włączenie wentylatorów nastąpi przy 2 K
poniżej nastawy. Funkcja nie jest aktywna podczas odtajania i rozruchu po odtajaniu.
Wprowadzenie nastawy +50°C powoduje wyłączenie funkcji.
Planowanie wewnętrznego odszraniania/funkcja zegara
(Nie jest używane w przypadku planowania zewnętrznego odszraniania za pośrednictwem wymiany danych).
Ustawienie zegara jest wymagane tylko wtedy, gdy nie istnieje wymiana danych.
Załączenie odtajania, nastawa godziny. t01-t06
Załączenie odtajania, nastawa minut. (1 i 11 są ze sobą połączone, itp)
Jeśli nastawy od t01 do t16 wynoszą 0 to zegar nie zainicjuje odtajania
Zegar czasu rzeczywistego:
Ustawienie zegara jest wymagane tylko wtedy, gdy nie istnieje wymiana danych.
W przypadku awarii zasilania trwającej krócej niż cztery godziny funkcja zegara nie zostaje
usunięta. Opcja: moduł baterii.
Zegar: Nastawa godziny t07
Zegar : Nastawa minut t08
Zegar: Nastawa daty t45
Zegar: Nastawa miesiąca t46
Zegar: Nastawa roku t47
t11-t16
Defrost temp.
Def Start
W ten sposób można ręcznie
uruchomić odtajanie
Hold After Def
Wskazanie ON w czasie odtajania
koordynowanego
Defrost State
Status przy odtajaniu
1 = odessanie / odtajanie
F01 Fan stop CO
(Yes = wentylator zatrzymany)
F02 Fan del. CO
F04 FanStopTemp.
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 11
Różne Miscellaneous
Opóźnienie załączenia przekaźników
Możliwe jest określenie opóźnienia załączenia przekaźników. Funkcja ta jest przydatna
przy rozruchu lub po przerwie w zasilaniu, umożliwia zwłokę, która redukuje ewentualne
przeciążenie sieci zasilającej. Nastawiany jest czas opóźnienia.
Wejście dwustanowe DI
Sterownik posiada dwustanowe wejście DI, które może być użyte do realizacji jednej
z poniżej przedstawionych funkcji:
Off: wejście jest nieużywane
1) Monitorowanie stanu wejścia
2) Funkcja otwartych/zamkniętych drzwi. Rozwarte wejście DI sygnalizuje otwarte drzwi.
Zatrzymane zostają wentylatory i sprężarka. Po przekroczeniu czasu określonego przez
parametr A4 uruchomiony zostanie alarm i chłodzenie zostanie wznowione.
3) Alarm zamkniętych/otwartych drzwi. Rozwarte wejście DI sygnalizuje otwarte drzwi. Po
przekroczeniu czasu określonego przez parametr A4 uruchomiony zostanie alarm
4) Odtajanie. Do wejścia DI podłączony jest zewnętrzny przycisk odtajania. Sterownik
zarejestruje aktywowanie wejścia DI i rozpocznie cykl odtajania. Jeśli sygnał odbierany
jest przez kilka sterowników połączenia należy wykonać w ten sam sposób. (DI do DI
oraz GND do GND). Sygnał impulsowy.
5) Wyłącznik główny. Regulacja jest załączona, gdy wejście jest zwarte. Regulacja jest
wyłączona, gdy wejście jest rozwarte.
6) Tryb pracy nocnej. Regulacja w trybie nocnym jest załączona, gdy wejście jest zwarte.
7) Przesuniecie nastawy, gdy wejście jest zwarte. Wartość przesunięcia nastawy zgodnie z
parametrem r40.
8) Alarm. Alarm jest sygnalizowany jeśli wejście jest zwarte.
9) Alarm. Alarm jest sygnalizowany jeśli wejście jest rozwarte.
10) Mycie urządzenia. Kolejne etapy sekwencji mycia urządzenia są aktywowane przez
zewnętrzny przycisk (opis funkcji – strona 4). Sygnał impulsowy.
11) zasilanie czynnikiem zał./wył kiedy DI jest rozwarte
Adres
W przypadku gdy sterownik pracuje w systemie z transmisją danych musi mieć nadany adres, a informacja o nim musi być przekazana do urządzenia nadzorującego komunikację.
Instalacja kabla komunikacji danych jest opisana w oddzielnej dokumentacji "RC8AC".
o01 DelayOfOutp.
o02 DI 1 Config.
Numery aplikacji zgodnie z
opisem
(0 = off)
DI state
(Measurement)
Pokazywany stan wejścia. ON lub
OFF
Po zainstalowaniu kart sieciowych
regulator może być wykorzystywany na równi z innymi sterownikami serii ADAP-KOOL®.
Adres może przyjmować wartości od 1 do 240, w zależności od urządzenia nadzorującego
komunikację.
Adres jest wysyłany do urządzenia nadrzędnego kiedy parametr o04 jest ustawiony "ON"
lub kiedy funkcja skanowania urządzenia nadzorującego jest załączona. (parametr o04
może być użyty tylko wtedy gdy systemem komunikacji jest LON.)
Kod dostępu 1 (pełny dostęp do wszystkich nastaw)
Jeśli dostęp do nastaw sterownika ma być zabezpieczony hasłem, to można wprowadzić
wybraną wartość numeryczną pomiędzy 0 a 100. Można wyłączyć tę funkcję przez nastawę 0.
Typ czujnika
Normalnie używany jest czujnik Pt1000 o dużej dokładności. Można również stosować
czujniki o innej dokładności, takie jak: czujnik PTC 1000 lub czujnik NTC (5000 Ώ w 25°C).
Wszystkie zamontowane czujniki muszą być tego samego typu.
Rozdzielczość wskazań temperatury
Nastawa „YES” - rozdzielczość 0,5° ; Nastawa „NO” - rozdzielczość 0,1°
Maksymalny czas oczekiwania po odtajaniu koordynowanym
Kiedy sterownik zakończy proces odtajania będzie oczekiwał na sygnał, który poinformuje go, że proces chłodzenia może zostać rozpoczęty na nowo. Jeśli z różnych powodów,
sygnał ten nie pojawi się, sterownik samodzielnie uruchomi proces chłodzenia po upływie
zadanego czasu oczekiwania.
Konfiguracja oświetlenia
1) Załączenie przekaźnika w czasie pracy nocnej.
2) Przekaźnik kontrolowany za pomocą układu transmisji danych.
3) Przekaźnik załączany wyłącznikiem drzwiowym zdefiniowanym parametrem
o02, gdy wartość nastawy jest równa 2 lub 3. Otwarcie drzwi powoduje załączenie
przekaźnika oświetlenia. Po upływie dwóch minut od zamknięcia drzwi oświetlenie
zostanie wyłączone.
Załączenie przekaźnika oświetlenia
Parametr o39 umożliwia załączenie przekaźnika oświetlenia, ale tylko jeśli nastawa
parametru o38 wynosi 2.
Sekwencja mycia urządzenia
Parametr może być wykorzystany do odczytu stanu działania funkcji mycia lub do
ręcznego jej uruchamiania.
0= Praca normalna (sekwencja mycia nie jest realizowana)
1= mycie z włączonymi wentylatorami. Wszystkie inne wyjścia wyłączone.
2= mycie z wyłączonymi wentylatorami. Wszystkie wyjścia wyłączone.
Jeśli funkcja jest obsługiwana przez wyjścia dwustanowe DI to parametr ten określa
stan załączenia funkcji.
o03
o04
o05 -
o06 SensorConfig
Pt = 0
PTC = 1
NTC = 2
o15 Disp. Step = 0.5
o16 Max HoldTime
o38 Light config
o39 Light remote
o46 Case clean
12 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Kod dostępu 2 (dostęp ograniczony do wybranych nastaw)
Kod umożliwia dostęp do zmiany wybranych nastaw, ale nie pozwala na zmiany parametrów związanych z konfiguracją. Możliwy jest wybór hasła numerycznego pomiędzy 0 a
100. Wyłączenie funkcji poprzez nastawę 0. Jeśli funkcja jest używana to Kod dostępu 1
(parametr o05) musi również być ustawiony.
Kopiowanie bieżących nastaw sterownika do modułu pamięci zewnętrznej
Funkcja umożliwia kopiowanie nastaw sterownika do modułu pamięci zewnętrznej.
Moduł może zachowywać do 25 różnych zestawów nastaw, oznaczonych kolejnymi
numerami. Kopiowane są wszystkie nastawy oprócz parametru o03 (adres).Po rozpoczęciu
kopiowania wyświetlacz wskazuje parametr o65. Po dwóch sekundach można sprawdzić
czy kopiowanie powiodło się. Wskazanie liczby ujemnej oznacza nieprawidłowe kopiowanie. Opis nieprawidłowości można odnaleźć w menu Komunikaty alarmowe.
Kopiowanie nastaw z modułu pamięci zewnętrznej
Funkcja umożliwia kopiowanie zestawów nastaw ,które wcześniej zostały zachowane w
module pamięci zewnętrznej. Należy wybrać odpowiedni numer zestawu. Kopiowane są
wszystkie nastawy oprócz parametru o03 (adres). Po rozpoczęciu kopiowania wyświetlacz
wskazuje parametr o66. Po dwóch sekundach można sprawdzić czy kopiowanie powiodło
się. Wskazanie liczby ujemnej oznacza nieprawidłowe kopiowanie. Opis nieprawidłowości
można odnaleźć w menu Komunikaty alarmowe. Kopiowanie tylko gdy r12 = 0.
Zmiana nastaw fabrycznych
Funkcja ta umożliwia zapamiętanie bieżących nastaw sterownika jako nastaw fabrycznych
(wcześniejsze nastawy fabryczne zostają zmienione)
Przeznaczenie czujnika S5
Parametr określa rolę czujnika S5 (domyślnie: czujnik końca odtajania). W przypadku
przypisania parametrowi d10 wartości 1 należy pozostawić nastawę fabryczną. Jeśli parametrowi d10 została nadana wartość 0 lub 2 rola czujnika S5 może zostać zmieniona:
0: czujnik temperatury odtajania
1: czujnik temperatury produktów
2: czujnik temperatury skraplacza (z możliwością sygnalizacji alarmu)
Przekaźnik numer 4
Parametr określa przeznaczenie przekaźnika numer 4 :
1. Sterowanie odtajaniem (EKC 202A) lub oświetleniem, (EKC 202C)
2. Sygnalizacja alarmu
o64 -
o65 -
o66 -
o67 -
o70 S5 Config
o72 DO4 Config
- - - Night Setback
0=Day
1=Night
Serwis Service
Temperatura mierzona przez czujnik S5 u09 S5 temp.
Stan wejścia dwustanowego DI on/1=zwarte u10 DI1 status
Stan pracy nocnej (on/off ) 1 = zwarte u13 Night Cond.
Odczyt aktualnej wartości zadanej temperatury u28 Temp. ref.
* Stan przekaźnika chłodzenia
* Stan przekaźnika wentylatora u59 Fan relay
* Stan przekaźnika odtajania u60 Def. relay
* Temperatura mierzona przez Sair u69 Sair temp
* Status przekaźnika 4 (alarm, odtatanie, funkcja oświetlenia0 u71 DO4 status
*) Nie wszystkie pozycje będą widoczne. Widoczne są tylko funkcje przyporządkowane
danej aplikacji.
u58 Comp1/LLSV
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 13
Komunikaty alarmowe Alarms
W przypadkach wystąpienia stanów alarmowych wskaźniki diodowe LED będą migały, załączony zostanie również przekaźnik alarmowy. Po naciśnięciu górnego przycisku na panelu przednim, wyświetlona zostanie komunikat alarmowy .
Dostępne są dwa typy komunikatów alarmowych - może to być albo alarm występujący w czasie codziennej pracy lub uszkodzenie w instalacji.
Alarm A zostanie wyświetlony dopiero po upływie ustawionego czasu opóźnienia.
Alarm E zostanie wyświetlony w momencie pojawienia się uszkodzenia. (Alarm A nie
będzie wyświetlony tak długo, jak długo będzie aktywny dowolny alarm E.)
Dostępne są następujące komunikaty alarmowe: 1 = alarm
A1: Alarm wysokiej temperatury High t. alarm
A2: Alarm niskiej temperatury Low t. alarm
A4: Alarm drzwi Door Alarm
A5: Informacja. Upłynął czas określony parametrem o16 Max Hold Time
A15: Alarm. Sygnał z wejścia DI DI1 alarm
A45: Stan gotowości ( chłodzenie wyłączone przez parametr r12 lub wejście DI) Standby mode
A59: Mycie. Sygnał z wejścia DI. Case cleaning
A61: Alarm skraplacza Cond. alarm
E1: Błąd w sterowniku EKC error
E6: Błąd zegara czasu rzeczywistego. Sprawdzić baterię / ustawić zegar -
E27: Błąd czujnika S5 S5 error
E29: Błąd czujnika Sair Sair error
Podczas kopiowania nastaw z /do modułu pamięci zewnętrznej z zastosowaniem
funkcji o65 lub o66 mogą pojawić się następujące komunikaty:
0: Kopiowanie zakończone prawidłowo.
4: Moduł pamięci nie zamontowany prawidłowo
5: Kopiowanie nieprawidłowe. Powtórz kopiowanie
6: Kopiowanie nastaw do EKC nieprawidłowe. Powtórz kopiowanie
7: Kopiowanie nastaw do modułu pamięci zewnętrznej nieprawidłowe. Powtórz
kopiowanie
8: Kopiowanie niemożliwe. Niezgodny numer katalogowy lub wersja oprogramowania
9: Błąd komunikacji i przekroczenie czasu
10: Kopiowanie w toku
(Powyższe komunikaty są dostępne po kilku sekundach od rozpoczęcia kopiowania
pod parametrami o65 lub o66).
Alarm destinations
Waga poszczególnych alarmów może
być określona odpowiednimi nastawami
( 0,1 ,2 lub 3)
Uwaga! bezpośrednie uruchomienie sprężarek*
Aby uniknąć awarii sprężarki, parametry c01 i c02 powinny być ustawione zgodnie z wymaganiami dostawcy lub ogólnymi:
sprężarki hermetyczne: c02 = min. 5 min.
sprężarki półhermetyczne: c02 = min. 8 min. i c01 = min. 2-5 min. (silnik od 5 do 15 kW)
*bezpośrednia aktywacja zaworów elektromagnetycznych nie wymaga ustawień innych niż fabryczne
14 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Sygnały nadrzędne (funkcje systemowe)
W sterowniku zaimplementowano szereg funkcji, których
działanie może być uzależnione od sygnałów docierających
z jednostki nadrzędnej.
Funkcja obsługiwana zdalnie
Start odszraniania
Odszranianie koordynowane Sterowanie odszranianiem
Zmiana nastaw w trybie nocnym
Sterowanie oświetleniem
Funkcje w jednostce nadrzędnej funkcja
nadpisania
Sterowanie odszranianiem
Harmonogram
Sterowanie dzień / noc
Harmonogram
Sterowanie dzień / noc
Harmonogram
Wykorzystywane parametry sterownika
EKC 202
- - - Def.start
- - - HoldAfterDef
u60 Def.relay
- - - Night setbck
o39 Light Remote
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 15
Podłączenia elektryczne
EKC 202A
EKC 202B EKC 202C
lub
Zasilanie
230 V pr. przemiennego
Czujniki
Czujnik Sair jest czujnikiem termostatu.
S5 jest czujnikiem odtajania i jest stosowany, jeśli koniec odtajania
następuje po osiągnięciu zadanej temperatury. Może również być
używany jako czujnik temperatury produktów lub czujnik temperatury skraplacza.
Sygnały dwustanowe On/Off
Sygnał ze styków zewnętrznych aktywuje funkcje opisane w menu
o02.
lub
Przekaźniki
Poniżej znajduje się opis ogólny:
Chłodzenie. Załączenie przekaźnika nastąpi, gdy wymagane jest
chłodzenie.
Odtajanie
Wentylator
Alarm: Zaciski 10-11 są rozwarte w czasie normalnej pracy,
a zwarte w przypadkach alarmowych oraz w przypadku
braku zasilania.
Oświetlenie: Załączenie następuje kiedy jest wymagane oświetlenie.
Zakłócenia elektryczne
Przewody czujników temperatury, wejścia DI oraz transmisji
danych nie powinny być prowadzone razem z innymi przewodami
elektrycznymi.
• Stosować osobne trasy/koryta kablowe
• Zachować odległość co najmniej 10 cm od innych przewodów
• Unikać długich przewodów podłączanych do wejścia DI
16 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
Transmisja danych
Jeśli stosowana jest transmisja danych należy zwrócić
szczególną
uwagę na prawidłowość podłączenia kabli.
Patrz dokumentacja RC.8A.C... .
Transmisja danych
MODBUS lub LON-RS485 moduł transmisji
danych.
Moduł nadrzędny
(Gateway)
Zamawianie
Typ Funkcja Zasilanie Numer kodowy
EKC 202A Sterownik urządzenia chłodniczego
EKC 202B Sterownik (sterowanie wentylatorem) 084B8522
EKC 202C Sterownik (sterowanie odtajaniem elektrycznym) 084B8523
EKA 178A Moduł transmisji danych MOD-bus 084B8564
EKA 179A Moduł transmisji danych LON RS 485 084B8565
EKA 181C
EKA 182A Moduł pamięci zewnętrznej do kopiowania nastaw 084B8567
Moduł zasilania bateryjnego, podtrzymujący działanie zegara
w przypadku dłuższych przerw w zasilaniu
230 V
Czujniki temperatury: patrz dokument nr. RK0YG
Typ Funkcja Numer kodowy
EKA 183A Przycisk Programowanie 084B8582
084B8521
084B8577
Narzędzie Kopia dla ustawienia EKC. Dalsze szczegóły patrz Broszura techniczna DKRCC.PD.R1.0
EKC 202 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 17
Dane techniczne
Zasilanie 230 V prądu przemiennego +10/-15 %. 1,5 VA
Sensors
Dokładność
Wyświetlacz LED, 3 cyfrowy
Wejście
dwustanowe DI
Podłączenia
elektryczne
Przekaźniki*
Komunikacja
danych
Otoczenie
Obudowa
Rezerwa zasilania
dla zegara
Zatwierdzenia
Pt 1000 lub
PTC 1000 lub
NTC-M2020 (5000 omów / 25°C)
Zakres pomiarowy
-60 do +99°C
±1 K poniżej -35°C
Sterownik
±0,5 K od -35 do +25°C
±1 K powyżej +25°C
Czujnik Pt
1000
±0.3 K przy 0°C
±0.005 K na stopień
Sygnał ze styków zewnętrznych
Wymagane styki pozłacane
Maksymalna długość przewodów 15 m
Stosować dodatkowy zewnętrzny przekaźnik
dla większych odległości
Przewód wielożyłowy: max. 1,5 mm2 dla zasilania
i przekaźników max. 1 mm2 dla czujników i wejścia DI
Zaciski wyposażone we wtyczki
IEC60730
EKC 202
DO1 8 (6) A & (5 FLA, 30 LRA)
DO2 8 (6) A & (5 FLA, 30 LRA)
DO3 6 (3) A & (3 FLA, 18 LRA)
DO4** 4 (1) A, Min. 100 mA**
Moduł transmisji danych
0 do +55°C, podczas pracy
-40 do +70°C, podczas transportu
20 - 80% Rh, bez kondensacji
Urządzenie należy chronić przed wibracjami
IP 65 od frontu
Przyciski i uszczelka zintegrowane z panelem
4 godziny
Dyrektywa niskonapięciowa EU (LVD) oraz kompatybilność elektromagnetyczna (EMC) dla znaku CE
zgodnie z normami:
EKC 202: Zarwierdzenie UL 60730
EN 60730-1 i EN 60730-2-9,A1,A2 (LVD)
EN 61000-6-3 i EN 61000-6-2 (EMC)
Waga = 200 g
* Przekaźniki wyjść DO1 i DO2 są to przekaźniki 16A. Wspomniany 8 A, może być zwiększona do
10 A, gdy temperatura otoczenia jest utrzymywana poniżej 50°C.
Przekaźniki DO3 i DO4 to przekaźniki 8A Nie należy stosować większych obciążeń niż maksymalne.
** Złote styki zapewniają prace zadziałanie z minimalnym obciążeniem
Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Danfoss zastrzega sobie prawo do wprowadzania zmian w produktach bez
uprzedze-nia. Zamienniki mogą być dostarczone bez dokonywania jakichkolwiek zmian w specyfikacjach już uzgodnionych. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich
spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone.
18 Instrukcja użytkowania RS8DZ949 © Danfoss 2018-10 EKC 202
ADAP-KOOL«
Loading...
