Elektronski regulator temperature

EKC 202A, B, C

ADAP-KOOL® Refrigeration control systems

Uvod

Uporaba

Regulator se uporablja:

• za regulacijo temperature hladilnih naprav in hladilnih komor v supermarketih,

• za regulacijo odtaljevanja, ventilatorjev, alarmov in razsvetljave,

Karakteristike

Regulator omogoča regulacijo temperature na osnovi signala, prejetega iz temperaturnega tipala. Temperaturno tipalo se namesti v zračni tok hladnega izpihanega zraka iz uparjalnika ali v zračni tok toplega povratnega zraka v uparjalnik. Regulator lahko krmili naravno odtaljevanje ali odtaljevanje z električnimi grelci. Odtaljevanje se lahko zaključi po preteku določenega časa ali po doseženi temperaturi. Meritev temperature odtaljevanja se vrši s pomočjo tipala, ki je za to namenjeno. Dva, trije ali štirje izhodni releji vključujejo zahtevane funkcije, ki so deﬁnirane kot:

• hlajenje (kompresor ali elektromagnetni ventil),

• odtaljevanje,

• ventilator,

• alarm,

• razsvetljava.

Na naslednji strani so prikazani različni načini uporabe regulatorja.

Prednosti regulatorja

• Integrirane funkcije za hladilne sisteme.

• Odtaljevanje po potrebi pri sistemih 1:1.

• Tipke in tesnilo so vgrajeni spredaj

• S sprednje strani zagotovljena zaščita IP65

• Digitalni vhod lahko uporabimo kot funkcijo:

- alarma odprtih vrat,

- začetka odtaljevanja,

- vklopa/izklopa regulacije,

- nočnega režima delovanja,

- preklopa med dvema referenčnima vrednostima termostata (dvema želenima vrednostima temperature),

- čiščenja vitrin.

• Hitro programiranje s pomočjo spominskega ključa.

• HACCP Tovarniška kalibracija zagotavlja boljšo merilno točnost, kot jo zahteva standard EN ISO 23953-2 in to brez dodatne kalibracije (samo z uporabo tipala Pt 1000).

Prednosti regulatorja

• Regulatorju lahko vgradimo modul za določene aplikacije. V ta

namen ima regulator mesto, ki omogoča preprosto umestitev modula.

Kazalo

Uvod ...................................................................................................................... 2

Upravljanje .......................................................................................................... 5

Pregled parametrov ......................................................................................... 6

Pregled funkcij ................................................................................................... 8

2 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 EKC 202

Funkcije, ki se nanašajo na komunikacijsko mrežo ............................15

Električni priključki .........................................................................................16

Kode za naročanje .......................................................................................... 17

Tehnični podatki ............................................................................................. 18

EKC 202A

Regulator z dvema relejnima izhodoma, dvema temperaturnima tipaloma in digitalnim vhodom.

Temperaturo krmilimo z vključevanjem in izključevanjem kompresorja (elektromagnetnega ventila). Na regulator priključimo temperaturno tipalo odtaljevanja. Odtaljevanje je možno z električnimi grelci ali z vročim plinom.

Funkcija alarma: Za izhodni signal alarma lahko uporabimo izhodni rele 2. V tem primeru odtaljevanje izvedemo z izklopom hlajenja in vklopom ventilatorjev.

EKC 202B

Regulator s tremi relejnimi izhodi, dvema temperaturnima tipaloma in digitalnim vhodom.

EKC 202C

Regulator s štirimi relejnimi izhodi, dvema temperaturnima tipaloma in digitalnim vhodom.

Temperaturo krmilimo z vključevanjem in izključevanjem kompresorja (elektromagnetnega ventila).

Na regulator priključimo temperaturno tipalo odtaljevanja. Odtaljevanje je možno z električnimi grelci ali z vročim plinom. Regulator omogoča krmiljenje ventilatorjev. Četrti relejni izhod se uporabi za krmiljenje razsvetljave ali za alarmiranje.

EKC 202 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 3

Sproženje odtaljevanja

Odtaljevanje je možno sprožiti na več načinov. Intervalno: Odtaljevanje se sproži po točno določenih časovnih intervalih, npr. vsakih 8 ur. Glede na čas hlajenja: Odtaljevanje se sproži po točno določenih inter valih hlajenja. To pomeni, da se pri manjši potrebi po hlajenju odtaljevanje sproži pozneje. Glede na vhodni signal: Odtaljevanje se sproži z impulznim signalom na

digitalnem vhodu. Ročno:: Odtaljevanje se sproži s pritiskom na spodnjo tipko. Glede na temperaturo S5: Pri sistemih 1:1 je možno spremljati učinek

uparjalnika. Nabiranje ledu na uparjalniku sproži

odtaljevanje. Po programu: Odtaljevanje se sproži ob točno določenem času,

ki ga določimo s parametri. Možno je nastaviti

največ šest terminov, pri katerih se vsak dan sproži

odtaljevanje. Preko mreže: Odtaljevanje je možno sprožiti preko mrežne

komunikacije. Odtaljevanje se prične v primeru, da ga sproži vsaj eden izmed navedenih načinov. Vse navedene načine odtaljevanja je možno uporabiti izmenično, v kolikor je sprožen vsaj eden izmed navedenih načinov odtaljevanja. Ob začetku odtaljevanja se časovnik ciklusov odtaljevanja postavi na vrednost nič.

Impulzni signal sproži odtaljevanje.

S pomočjo mrežne komunikacije in z nastavitvami mrežnega regulatorja je možno izvesti tudi koordinirano odtaljevanje, ki je pride v poštev, kadar imamo večje število hladilnih vitrin ali komor.

Digitalni vhod

Regulatorji imajo digitalni vhod, ki ga lahko uporabimo za naslednje namene:

- funkcijo alarmiranja, kadar so vrata predolgo odprta,

- sprožitev odtaljevanja,

- vklop/izklop regulacije,

- preklop na nočni režim delovanja,

- funkcijo čiščenja vitrine (komore),

- preklop na drugo referenčno vrednost (želeno vrednost temperature),

- izklop releja hlajenja (On/Oﬀ ).

Funkcija čiščenja

Ta funkcija omogoča enostavno krmiljenje hladilnih sistemov v času čiščenja hladilnih vitrin. S trikratnim pritiskom na tipkalo se menjujejo tri faze delovanja. Prvi pritisk izključi hlajenje – ventilator deluje dalje. Naslednji pritisk izključi ventilatorje. Ponovni pritisk ponovno vključi hlajenje. Vse navedene tri faze delovanja so razvidne tudi na prikazovalniku regulatorja. Med procesom čiščenja spremljanje temperature ni možno. S pomočjo mrežne komunikacije se alarm čiščenja prenaša v mrežni regulator. Ta alarm in posamezne faze čiščenja se beležijo v mrežnem regulatorju.

Odtaljevanje po potrebi

1 Glede na čas hlajenja

Po preteku točno določenega časa hlajenja se sproži odtaljevanje.

- + + °C 1 ÷ + Fan 2 ÷ ÷ Oﬀ 3 + + °C

2 Glede na temperaturo

Regulator konstantno meri temperaturo tipala odtaljevanja S5. Med dvema zaporednima odtaljevanjima se temperatura S5 zmanjšuje zaradi ledu, ki se nabira na uparjalniku (kompresor deluje dlje časa in pomika temperaturo S5 čedalje niže). V trenutku, ko temperatura preseže nastavljeno dovoljeno razliko, se sproži odtaljevanje.

Ta funkcija se lahko uporablja le pri sistemih 1:1.

4 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 EKC 202

Upravljanje

Prikazovalnik

Prikazovalnik prikazuje trimestno število. Z nastavitvami parametrov določimo, ali je enota temperature v °C ali °F.

LED diode na prednji strani

Posamezne LED diode v prižganem stanju označujejo delovanje pripadajočega releja.

= Hlajenje = Odtaljevanje = Ventilator

Navedene LED diode v primeru prisotnega alarma utripajo. V tem primeru se na prikazovalniku izpiše tudi oznaka alarma ali okvare, alarm pa je možno potrditi s kratkim pritiskom na zgornjo tipko.

Odtaljevanje

Med odtaljevanjem se na prikazovalniku izpiše oznaka -d-. Ta oznaka ostane na prikazovalniku še 15 minut po tem, ko po odtaljevanju že poteka hlajenje. Kljub temu oznaka –d- izgine v primeru, da je:

- dosežena referenčna vrednost termostata (želena temperatura) po odtaljevanju prej kot v 15 minutah,

- regulacija zaustavljena z "glavnim stikalom" r12,

- sprožen alarm zaradi previsoke temperature.

Primeri

Nastavitev parametra

1. Pritisnemo in zadržimo zgornjo tipko, dokler se na prikazoval-

niku ne pojavi parameter r01.

2. S pritiski na zgornjo ali spodnjo tipko poiščemo parameter, ki ga

želimo spremeniti.

3. Pritisnemo srednjo tipko, da se pojavi trenutna vrednost iz-

branega parametra.

4. S pritiski na zgornjo ali spodnjo tipko nastavimo novo vrednost

izbranega parametra.

5. Pritisnemo srednjo tipko in s tem potrdimo novo nastavljeno

vrednost izbranega parametra.

Potrditev in utišanje alarma/odčitavanje oznake alarma.

• Na kratko pritisnemo zgornjo tipko.

V kolikor je aktivnih več alarmov, je njihov pregled možen s pritiski na zgornjo ali spodnjo tipko.

Nastavitev referenčne vrednosti termostata (želene vrednosti temperature)

1. Pritisnemo in zadržimo srednjo tipko, dokler se ne prikaže tre-

nutno nastavljena vrednost.

2. S pritiski na zgornjo ali spodnjo tipko izberemo novo vrednost.

3. Pritisnemo srednjo tipko in s tem potrdimo novo nastavljeno

vrednost.

Ročna sprožitev in prekinitev odtaljevanja

• Pritisnemo in zadržimo spodnjo tipko za 4 sekunde.

Tipke

Pred spremembo vrednosti parametrov je potrebno vstopiti v meni s parametri. To storimo na ta način, da za nekaj sekund pritisnemo zgornjo tipko. Prikaže se oznaka prvega parametra. S pomočjo zgornje ali spodnje tipke listamo po parametrih. Ko se na prikazovalniku prikaže parameter, ki ga želimo spremeniti ali le preveriti njegovo nastavljeno vrednost, pritisnemo srednjo tipko. Prikaže se trenutno nastavljena vrednost izbranega parametra. S pomočjo zgornje ali spodnje tipke povečujemo ali zmanjšujemo to vrednost izbranega parametra. Po nastavljeni novi vrednosti ponovno pritisnemo srednjo tipko in na ta način potrdimo novo nastavljeno vrednost.

Odčitavanje temperature drugega temperaturnega tipala

• Na kratko pritisnemo spodnjo tipko.

V kolikor drugo temperaturno tipalo ne obstaja, potem se izpiše oznaka »non«.

Popolna vodotesnost

Tipke in tesnilo so vgrajeni v prednjo stran regulatorja. Ta je sestavljena po posebnem tehnološkem postopku iz maske, ki je iz trde plastike, mehkih tipk in tesnila. Zaradi takšne izvedbe je v regulator preprečen vstop vlage in nečistoč s sprednje strani. To velja le v primeru, da je ohišje regulatorja pravilno pritrjeno na panel s pomočjo za to namenjenih plastičnih pritrdil.

EKC 202 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 5

Pregled parametrov

EKC 202: SW = 1.3x

Parametri Regulator

Funkcija Oznaka

Normalno delovanje

Referenčna vrednost termostata ali želena vrednost temperature (Set točka) --- -50°C 50°C 2°C

Termostat

Diferenca r01 0,1 K 20 K 2 K Maksimalna referenčna vrednost termostata r02 -49°C 50°C 50°C Minimalna referenčna vrednost termostata r03 -50°C 49°C -50°C Korekcija prikaza izmerjene temperature r04 -20 K 20 K 0.0 K Enota temperature (°C/°F) r05 °C °F °C Kalibracija signala tipala Szrak r09 -10 K 10 K 0 K Izvajanje servisa (-1), regulacija izključena (0), regulacija vključena (1) r12 -1 1 1 Premik referenčne vrednosti termostata med nočnim delovanjem r13 -10 K 10 K 0 K Aktiviranje premika referenčne vrednosti r40 r39 OFF on OFF Velikost premika referenčne vrednosti (premik se sproži preko parametra r39 ali digitalnega vhoda DI)

Alarm

Časovna zakasnitev vklopa alarma zaradi odstopanja temperature A03 0 min 240 min 30 min Časovna zakasnitev vklopa alarma zaradi odprtih vrat A04 0 min 240 min 60 min Časovna zakasnitev vklopa alarma zaradi odstopanja temperature po odtaljevanju A12 0 min 240 min 90 min Alarm zaradi previsoke temperature A13 -50°C 50°C 8°C Alarm zaradi prenizke temperature A14 -50°C 50°C -30°C Časovna zakasnitev alarma DI1 A27 0 min 240 min 30 min Alarm zaradi visoke temperature kondenzacije (nanaša se na tipalo, deﬁnirano s parametrom o70)

Kompresor

Minimalni čas delovanja kompresorja c01 0 min 30 min 0 min Minimalni čas izključenega kompresorja c02 0 min 30 min 0 min Rele kompresorja se vključuje in izključuje inverzno (NC-funkcija) c30 0 / OFF 1 / on 0 / OFF

Odtaljevanje

Način odtaljevanja (no = brez odtaljevanja / EL = el. grelci / gas = vroči plin) d01 no gas EL Temperatura, ki izključi odtaljevanje d02 0°C 25°C 6°C Čas med začetkoma dveh zaporednih odtaljevanj d03 0 hours 48 hours 8 hours Maksimalno trajanje odtaljevanja d04 0 min 180 min 45 min Čas od priključitve regulatorja na napajanje do vklopa odtaljevanja d05 0 min 240 min 0 min Čas odcejanja po odtaljevanju d06 0 min 60 min 0 min Čas zakasnitve ventilatorjev po odtaljevanju d07 0 min 60 min 0 min Temperatura vklopa ventilatorjev d08 -15°C 0°C -5°C Vklop ventilatorjev med odtaljevanjem

EKC

202A

r40 -50 K 50 K 0 K

A37 0°C 99°C 50°C

d09 0 2 1

EKC

202B

202C

EKC

Min.

vrednost

Max.

vrednost

Tovarniška nastavitev

0: ne delujejo 1: delujejo, skozi celotno fazo 2: delujejo med fazo ogrevanja le

Tipalo odtaljevanja (0 = časovno odtaljevanje, 1 = tipalo S5, 2 = tipalo Szrak) d10 0 2 0 Odtaljevanje po potrebi – glede na trajanje hlajenja d18 0 hours 48 hours 0 hours Odtaljevanje po potrebi – dopustno odstopanje temperature S5, ko se na uparjalniku nabira led. Pri centralnih sistemih izberite 20 K (izključeno).

Ventilatorji uparjalnika

Zaustavitev ventilatorjev, ko kompresor ne deluje (no = ne /yes = da) F01 no yes no Čas zakasnitve izklopa ventilatorjev po izklopu kompresorja (hlajenja) F02 0 min 30 min 0 min Temperatura izklopa ventilatorjev (S5) F04 -50°C 50°C 50°C

Funkcije realnega časa

Šest terminov, pri katerih se vsak dan sproži odtaljevanje. Nastavimo ure. 0 = odtaljevanje izključeno Šest terminov, pri katerih se vsak dan sproži odtaljevanje. Nastavimo minute. 0 = odtaljevanje izključeno Nastavitev realnega časa – ure t07 0 hours 23 hours 0 hours Nastavitev realnega časa – minute t08 0 min 59 min 0 min Nastavitev realnega časa – dan t45 1 31 1 Nastavitev realnega časa – mesec t46 1 12 1 Nastavitev realnega časa – leto t47 0 99 0

Razno

Zakasnitev izhodnih signalov po izpadu električne energije o01 0 s 600 s 5 s Funkcija digitalnega vhodnega signala DI1: 0 = ni v uporabi, 1 = stanje DI1, 2 = funkcija odprtih vrat z alarmiranjem, 3 = alarm odprtih vrat, 4 = sprožitev odtaljevanja (sproži se z impulzom) , 5 = zunanje stikalo za izklop regulacije, 6 = nočni režim delovanja, 7 = sprememba referenčne točke (aktivira se r40), 8 = funkcija alarma ob sklenjenem kontaktu, 9 = funkcija alarma ob razklenjenem kontaktu, 10 = čiščenje vitrine (sproži se z impulzom), 11 = pri razklenjenem kontaktu izključimo rele hlajenja (Inject OFF) Adresa regulatorja za mrežno komunikacijo o03 0 240 0 Stikalo za registracijo adrese v mrežni regulator PIN o04 OFF ON OFF Vstopna koda 1 (zaščita dostopa do vseh parametrov) o05 0 100 0 Tip temperaturnega tipala (Pt /PTC/NTC) o06 Pt ntc Pt Korak prikaza temperature = 0,5 (za tipalo Pt je normalno 0,1) o15 no yes no Maksimalna časovna zakasnitev po koordiniranem odtaljevanju o16 0 min 60 min 20

d19 0 K 20 K 20 K

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

o02 0 11 0

Trenutna vrednost

6 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 EKC 202

Konﬁguracija funkcije razsvetljave (rele 4): 1 = vključeno v dnevnem režimu, 2 = vključevanje preko mreže, 3 = vključeno skladno s funkcijo DI (le, če je izbrana kot funkcija odprtih vrat ali kot funkcija odprtih vrat z alarmiranjem) Aktivacija releja razsvetljave (samo, če je o38 = 2) o39 OFF ON OFF Čiščenje vitrine (0 = izključeno, 1 = delujejo le ventilatorji, 2 = vsi izhodni releji izključeni) o46 0 2 0 Vstopna koda 2 (zašita dostopa do konﬁguracijskih parametrov) o64 0 100 0 Shranjevanje vseh parametrov na spominski ključ. Izberite vašo številko. o65 0 25 0 Vpis parametrov iz spominskega ključa (predhodno shranjenih nanj s funkcijo o65) o66 0 25 0 Zamenjava tovarniških nastavitev z aktualno nastavljenimi o67 OFF On OFF Izbor funkcije tipala S5:

0 = temp. tipalo odtaljevanja, 1 = temp. hlajenega blaga, 2 = temp. kondenzacije s funkcijo alarmiranja

Izbor funkcije releja 4: 1 = odtaljevanje/razsvetljava, 2 = alarm

Prikaz trenutnih vrednosti in stanj

Temperatura tipala S5 u09 Stanje vhoda DI1 (on/1 = sklenjeno) u10 Stanje nočnega režima delovanja (ON ali OFF) 1 = izključeno u13 Stanje referenčne vrednosti termostata ali želene vrednost temperature (Set točke) u28 Status izhodnega releja za hlajenje. Ročno vključevanje je možno le, ko je r12 = -1 Status izhodnega releja ventilatorjev. Ročno vključevanje je možno le, ko je r12 = -1 Status izhodnega releja za odtaljevanje. Ročno vključevanje je možno le, ko je r12 = -1 Temperatura tipala Szrak u69 Stanje releja 4 (alarm, odtaljevanje, razsvetljava). Ročno vključevanje je možno le, ko je r12 = -1

Tovarniške nastavitve Za vrnitev tovarniško nastavljenih parametrov je potrebno:

- odvzeti napajanje regulatorju;

- istočasno pritisniti zgornjo in spodnjo tipko ter hkrati priključiti regulator na napajanje.

Oznake okvar Oznake alarmov Prikaz stanja regulatorja

E1 Okvara regulatorja A 1 Alarm zaradi previsoke temperature S0 Normalno delovanje (regulacija) E6 Zamenjajte baterijo ter preverite nastavitev

realnega časa. E 27 Okvara tipala S5 A 4 Alarm zaradi odprtih vrat S2 Kompresor mora delovati še x minut. E 29 Okvara tipala Szrak A 5 Maksimalen čas zakasnitve po odtaljevanju S3 Kompresor bo v izključenem stanju

A 2 Alarm zaradi prenizke temperature S1 Čakanje na konec koordiniranega

A 15 Alarm zaradi vhoda DI1 S4 Čas odcejanja A 45 Regulacija je izključena S10 Hlajenje prekinjeno zaradi glavnega stikala A 59 Čiščenje vitrine S11 Hlajenje prekinjeno zaradi termostata A 61 Alarm zaradi previsoke kondenzacije S14 Proces odtaljevanja - odtaljevanje

o38 1 3 1

o70 0 2 0

o72 Odtalje-

vanje/ alarm

u58

u59

u60

u71

Razsvetljava/ alarm

S15 Proces odtaljevanja - zakasnitev vklopa

S16 Hlajenje prekinjeno zaradi razklenjenega

S17 Odprta vrata (razklenjen digitalni vhod DI) S20 Prisilno hlajenje S25 Ročno vključevanje izhodov S29 Čiščenje vitrine S32 Časovna zakasnitev izhodov po priključitvi

non Temperaturo odtaljevanja ni možno

-d- Poteka odtaljevanje ali hlajenje po

PS Zahteva po vstopni kodi. Vnesi vstopno

1 2 2

odtaljevanja

še x minut.

ventilatorjev

digitalnega vhoda DI

regulatorja na napajanje

prikazati, ker ni tipala.

odtaljevanju.

kodo.

Zagon regulatorja:

Normalno delovanje (regulacija) se prične po priključitvi regulatorja na napajanje.

1 Preglejte tovarniške nastavitve parametrov in jih po potrebi spremenite.

2. Za vzpostavitev mrežne komunikacije nastavite adreso regulatorja s parametrom o03 ter jo registrirajte v mrežni regulator, tako da v parameter o04 vnesete vrednost ON.

EKC 202 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 7

Pregled funkcij

V nadaljevanju so podrobno opisane posamezne funkcije regulatorja. Pri posameznih regulatorjih so na voljo le nekatere od navedenih funkcij. Zato priporočamo, da najprej na predhodnih straneh pregledate opis parametrov posameznega regulatorja.

Funkcija Para-

meter

Prikaz pri normalnem delovanju

Prikaz vrednosti temperature tipala termostata Szrak Display air (u69)

Termostat Thermostat control Referenčna temperatura ali želena vrednost temperature (Set točka)

Termostat vključuje hlajenje med referenčno vrednostjo in referenčno vrednostjo plus diferenco. Vrednost referenčne temperature spreminjamo s pritiskom na srednjo tipko. Referenčna temperatura se lahko nastavlja med maksimalno in minimalno vrednostjo, ki sta deﬁnirani s parametroma r02 in r03. Stanje referenčne vrednosti termostata se lahko v vsakem trenutku preveri v parametru "u28Temp.ref"

Diferenca

Izhodni rele kompresorja se vključi, kadar je temperatura višja od vsote reference in diference. Izhodni rele kompresorja ostane vključen, dokler temperatura ne pade pod referenco.

Parameter pri uporabi mrežne komunikacije

Cutout °C

r01 Diﬀerential

Ref. Dif.

Omejitev referenčne temperature

Zaradi zaščite hladilnega sistema priporočamo, da se možne nastavitve referenčne temperature omejijo. V ta namen uporabimo parametra, ki sta opisana v nadaljevanju. Nastavitev referenčne temperature je omejena med tema dvema parametroma.

V izogib previsoki nastavitvi referenčne temperature je potrebno znižati Maksimalno referenčno vrednost termostata (parameter r02).

V izogib prenizki nastavitvi referenčne temperature je potrebno zvišati Minimalno referenčno vrednost termostata (parameter r03).

Korekcija prikaza izmerjene temperature

V primeru, da temperatura hlajenega blaga in temperatura na prikazu regulatorja nista enaki, je možno izvesti korekcijo prikazane vrednosti na prikazovalniku.

Enota temperature

Izbor enote temperature na prikazovalniku v °C ali v °F.

r02 Max cutout °C

r03 Min cutout °C

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1 (za AKM samo °C)

Korekcija izmerjene temperature tipala Szrak

Možnost kompenzacije upornosti, ki nastopa zaradi dolžine kablov tipala Szrak.

Vklop/izklop hlajenja

S tem parametrom je možno vključiti ali izključiti proces hlajenja, možen pa je tudi preklop na servisni način, pri katerem lahko ročno vključujemo releje. Vklop ali izkop hlajenja je možen tudi s pomočjo stikala, ki ga priključimo na digitalni vhod DI. Če je regulacija izključena, se pojavi alarm »Regulacija izključena« (»Standby alarm«).

Pomik reference termostata med nočnim delovanjem

Referenca termostata se pri nočnem delovanju poveča za nastavljeno vrednost r13. V kolikor to funkcijo uporabljate za nočno podhlajevanje, mora biti ta vrednost negativna

Sprožitev pomika reference r40

Kadar se ta funkcija nastavi na ON (vključeno), se diferenca termostata poveča za vrednost, ki je nastavljena v parametru r40. Ta sprožitev je možna tudi preko digitalnega vhoda DI (deﬁnirano v parametru o02).

r09 Adjust Sair

r12 Main Switch

1 = regulacija vključena 0 = regulacija izključena

-1 = regulacija izključena, omogočen je servisni način vključevanja relejev

r13 Night oﬀset

r39 Th. oﬀset

8 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 EKC 202

Velikost pomika reference

Referenčna vrednost termostata in vrednost alarma se premakneta za vrednost, deﬁnirano s tem parametrom. Sprožitev se izvede preko funkcije r39 ali digitalnega vhoda DI (deﬁnirano v parametru o02).

Alarm Alarm settings

Regulator signalizira alarm v različnih situacijah. V primeru prisotnosti alarma utripajo vse LED diode na prikazovalniku.

Časovna zakasnitev vklopa alarma zaradi odstopanja temperature (kratkotrajna zakasnitev alarma) Funkcija zakasnitve tega alarma se sproži v primeru odstopanja katere koli temperature. Alarm se sproži, ko preteče ta čas. Čas zakasnitve se nastavlja v minutah.

Časovna zakasnitev vklopa alarma zaradi odprtih vrat

Ta časovna zakasnitev se nastavlja v minutah. Ta funkcija je deﬁnirana s parametrom o02.

Časovna zakasnitev vklopa alarma zaradi odstopanja temperature po odtaljevanju (dolgotrajna zakasnitev alarma) Ta časovna zakasnitev se uporablja za zakasnitev alarma po priključitvi regulatorja na napajanje, zakasnitev alarma med odtaljevanjem ter zakasnitev alarma v fazi hlajenja po odtaljevanju. Do prehoda v časovno zakasnitev vklopa alarma zaradi odstopanja temperature (A03) pride takrat, ko temperatura pade pod vrednost Alarma zaradi previsoke temperature. Ta časovna zakasnitev se nastavlja v minutah.

Alarm zaradi previsoke temperature

Alarm se sproži, ko temperatura preseže vrednost tega parametra. Ta vrednost se nastavlja v °C in je absolutna vrednost. V času nočnega režima se vrednost alarma sorazmerno poveča za tolikšno vrednost, kot se je v nočnem režimu premaknila referenčna vrednost. Vendar to velja le za pozitiven premik. Vrednost temperature alarma se spremeni tudi s premikom reference zaradi parametra r39.

Alarm zaradi prenizke temperature

Alarm se sproži, ko temperatura pade pod vrednost tega parametra. Ta vrednost se nastavlja v °C in je absolutna vrednost. Vrednost temperature alarma se spremeni tudi s premikom reference zaradi parametra r39.

Časovna zakasnitev alarma DI1

Alarm se lahko sproži tudi z digitalnim vhodom DI, če je to določeno s parametrom o02. Alarm postane aktiven po preteku te časovne zakasnitve.

Alarm zaradi visoke temperature kondenzacije

V kolikor uporabljamo temperaturno tipalo S5 za meritev temperature na kondenzatorju, je potrebno deﬁnirati vrednost sprožitve tega alarma. Ta vrednost se nastavlja v °C. Časovne zakasnitve alarma ni. Alarm izgine po tem, ko temperatura kondenzacije pade za 10 K. Tipalo S5 je deﬁnirano s parametrom o70.

Kompresor Compressor control

Rele kompresorja (hlajenja) deluje, kot to deﬁnira termostat. Rele se vključi ob potrebi po hlajenju.

Čas delovanja kompresorja

V izogib prepogostem vključevanju kompresorja je potrebno nastaviti minimalni čas delovanja kompresorja. Prav tako je možno nastaviti minimalni čas, ko kompresor ne deluje. Ti dve nastavitvi se ne upoštevata pri sprožitvi odtaljevanja.

Minimalni čas delovanja kompresorja c01 Min. On time Minimalni čas izključenega kompresorja c02 Min. Oﬀ time

Obrnjena funkcija releja kompresorja (hlajenja)

0: Normalna funkcija, pri kateri se rele vključuje, ko je potreba po hlajenju. 1: Obrnjena funkcija, pri kateri se rele izključi, ko je potreba po hlajenju (ta način ožičenja

omogoča prisilno hlajenje v primeru izpada napajanja regulatorja).

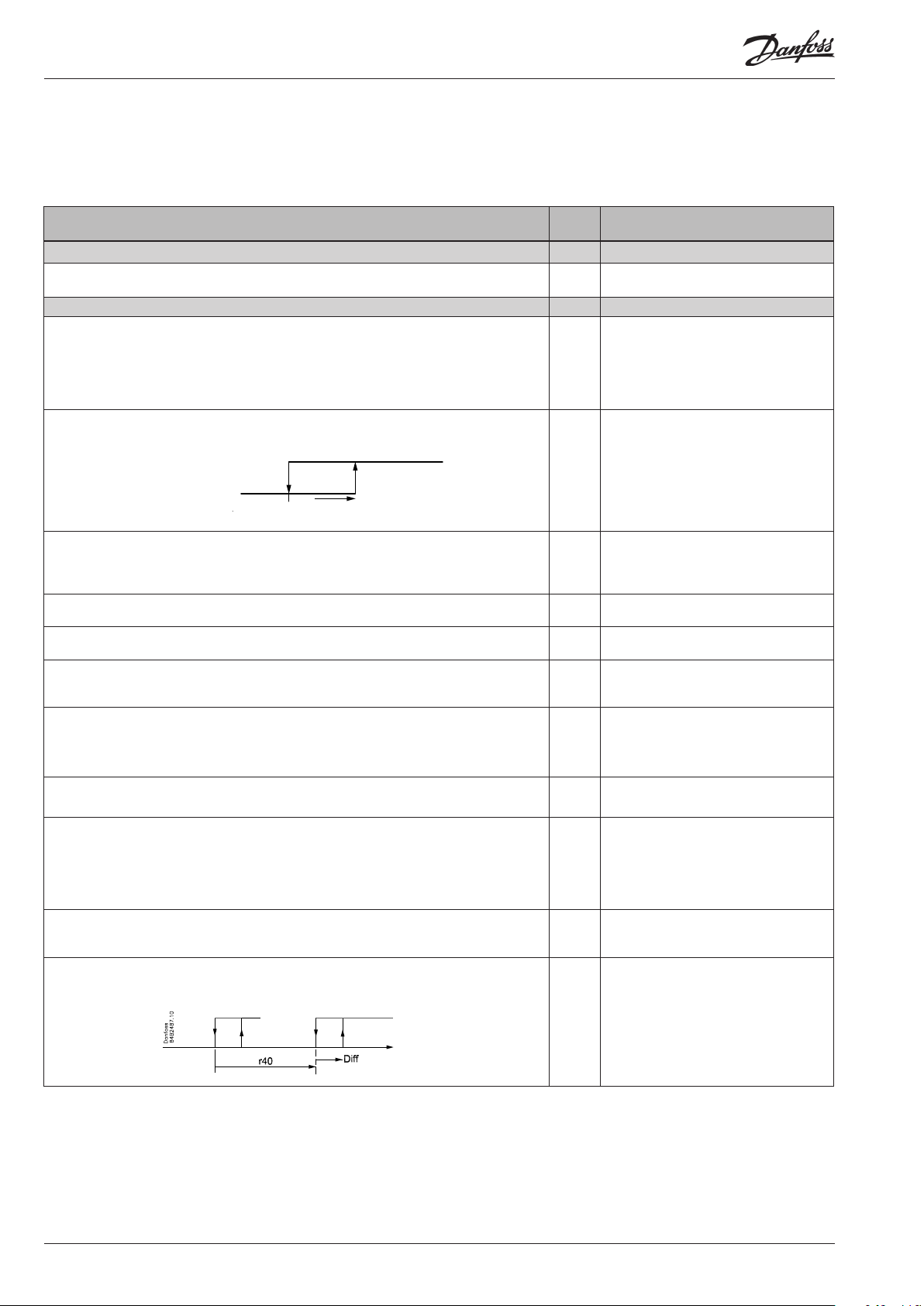

r40 Th. oﬀset K

Night setbck (start nočnega režima)

S pomočjo mrežne komunikacije deﬁniramo vsak posamezen alarm. Vse nastavitve določimo v meniju „Alarm destinations“.

A03 Alarm delay

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI

A37 Condtemp Al.

Reset alarm

c30 Cmp relay NC

EKC 202 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 9

Odtaljevanje Defrost control

Odtaljevanje je možno sprožiti s pomočjo v naprej nastavljenega časovnega intervala, preko mrežne komunikacije, s kontaktom na digitalnem vhodu DI ali pa ročno, s pritiskom na spodnjo tipko. Regulator reagira na vse naštete način sprožitve odtaljevanja. Funkcije je potrebno uskladiti tako, da ne prihaja do večkratnih nepotrebnih odtaljevanj. Odtaljevanje se lahko izvede z električnimi grelci, vročim plinom ali pa naravno s cirkulacijo zraka. Odtaljevanje se prekine na osnovi izteka časa ali dosežene temperature, ki jo meri tipalo. Za sprožitev odtaljevanja na osnovi vnaprej nastavljenega časovnega intervala ima regulator vgrajen časovnik. Časovnik se z vsakim pričetkom odtaljevanja postavi na vrednost nič. Časovnik sproži odtaljevanje ob preteku nastavljene časovne periode. Časovnik prične teči takrat, ko regulator prvič priključimo na napajanje. V kolikor je v parametru d05 nastavljen časovni zamik sprožitve odtaljevanja po priključitvi regulatorja na napajanje, potem se odtaljevanje prvič sproži po preteku tega časovnega zamika. V kolikor pride do prekinitve napajanja regulatorja, se vrednost v časovniku ohrani. Ta funkcija se uporablja kot enostaven način odtaljevanja ali pa jo uporabimo v primeru, da ostali načini ne sprožijo odtaljevanja. Regulator ima tudi uro realnega časa, s pomočjo katerega lahko sprožimo odtaljevanje v šestih različnih terminih. V kolikor obstaja nevarnost, da regulator izgubi napajanje za več kot štiri ure, priporočamo vgradnjo baterijskega modula.

Način odltaljevanja

S tem parametrom deﬁniramo način odtaljevanja; naravno (s cirkulacijo zraka), z električnimi grelci, z vročim plinom ali pa odtaljevanje popolnoma onemogočimo. V času odtaljevanja je vključen izhodni rele za odtaljevanje. V času odtaljevanja z vročim plinom je vključen tudi izhodni rele za hlajenje.

Temperatura, ki izključi odtaljevanje

Odtaljevanje je možno prekiniti s temperaturo, ki jo meri temperaturno tipalo (tipalo je deﬁnirano s parametrom d10). S tem parametrom se nastavi temperatura, pri kateri se izključi odtaljevanje.

Čas med začetkoma dveh zaporednih odtaljevanj

Ob vsaki sprožitvi odtaljevanja se časovnik postavi na vrednost nič. Odtaljevanje se sproži, ko časovnik doseže vrednost, deﬁnirano s tem parametrom. Ta funkcija se uporablja kot enostaven način odtaljevanja ali pa jo uporabimo v primeru, da ostali načini ne sprožijo odtaljevanja. V kolikor uporabljamo odtaljevanje brez funkcije realnega časa ali brez mrežne komunikacije, bo interval med odtaljevanji enak maksimalnemu času med dvema odtaljevanjima. Če proženje odtaljevanja ni izvršeno preko komunikacijske mreže, bo interval med odtaljevanji enak maksimalnemu času med dvema odtaljevanjima. V kolikor sprožimo odtaljevanje z zunanjim časovnikom, priključenim na digitalni vhod DI, potem mora biti ta parameter nekoliko večji od časovnika, ki sproži digitalni vhod. Le na ta način preprečimo preveč zaporednih odtaljevanj. V kolikor pride do prekinitve napajanja regulatorja, se vrednost v časovniku ohrani. V kolikor je ta parameter nastavljen na vrednost nič, potem je odtaljevanje onemogočeno.

Maksimalno trajanje odtaljevanja

V kolikor ste deﬁnirali, da se bo odtaljevanje izključilo pri določeni temperaturi, potem ta parameter služi kot varnostni element. To pomeni, da odtaljevanje v nobenem primeru ne bo trajalo dlje kot čas, ki je deﬁniran s tem parametrom. To velja tudi pri koordiniranem odtaljevanju. (V kolikor je parameter d10 nastavljen na vrednost 0, potem ta parameter deﬁnira čas odtaljevanja).

Čas od priključitve regulatorja na napajanje do vklopa odtaljevanja

Ta parameter se uporablja v primeru, ko uporabljamo večje število regulatorjev, pri katerih ne želimo, da bi se odtaljevanje sprožilo istočasno. Ta parameter se upošteva le, če je deﬁniran tudi Čas med začetkoma dveh zaporednih odtaljevanj (d03). Parameter deﬁnira čas v minutah, velja pa smo za prvo odtaljevanje po priključitvi regulatorja na napajanje. Ta funkcija se sproži po vsaki prekinitvi napajanja.

Čas odcejanja po odtaljevanju

S tem parametrom deﬁniramo čas, ki je potreben, da se kapljice, ki so se pri odtaljevanju nabrale na lamelah uparjalnika, odcedijo iz uparjalnika. Po preteku tega časa se vključi hlajenje.

Čas zakasnitve ventilatorjev po odtaljevanju

Ta parameter deﬁnira čas od vklopa hlajenja po odtaljevanju do vklopa ventilatorjev uparjalnika.

Temperatura vklopa ventilatorjev

Ventilatorji uparjalnika se lahko v primeru, da tipalo odtaljevanja S5 zazna previsoko temperaturo, vključijo nekoliko prej, kot je to deﬁnirano s parametrom d07 (čas zakasnitve ventilatorjev po odtaljevanju). S tem parametrom nastavite temperaturo, pri kateri se vključijo ventilatorji uparjalnika.

Vklop ventilatorjev med odtaljevanjem

S tem parametrom deﬁniramo način delovanja med odtaljevanjem. 0: ne delujejo 1: delujejo (ne delujejo le med časovno zakasnitvijo po odtaljevanju d07) 2: delujejo med fazo toplotne. Po tem ne delujejo.

d01 Def. method

d02 Def. Stop Temp

d03 Def Interval

(0=izključeno)))

d04 Max Def. time

d05 Time Stagg.

d06 DripOﬀ time

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

10 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 EKC 202

Tipalo odtaljevanja Parameter deﬁnira tipalo, ki je merodajno za odtaljevanje. 0: tipalo ni prisotno, odtaljevanje se izključi po izteku časa 1 = S5 2 = Szrak

Odtaljevanje po potrebi – glede na trajanje hlajenja

S tem parametrom deﬁniramo skupen čas hlajenja, v katerem je sistem lahko brez odtaljevanja. Po izteku tega časa se sproži odtaljevanje. Vrednost 0 pomeni, da je ta funkcija izključena.

Odtaljevanje po potrebi – glede na odstopanje temperature S5

Regulator preko posebnega algoritma in razlike temperatur tipala S5 nadzira učinkovitost uparjalnika. Odtaljevanje se sproži, kadar je odstopanje temperature S5 večje od dopustnega. S parametrom d19 deﬁniramo dopustno odstopanje temperature S5. Funkcija se lahko uporabi le pri sistemih 1:1, saj se le tam temperatura uparjanja znižuje, kadar je uparjalnik zaledenel. V centralnih sistemih mora biti funkcija izključena. Funkcijo izključimo tako, da parameter nastavimo na vrednost 20.

V kolikor želite na prikazovalniku odčitati vrednost tipala S5, pritisnite spodnjo tipko. Defrost temp.

d10 DefStopSens.

d18 MaxTherRunT

d19 CutoutS5Dif.

V kolikor želite sprožiti odtaljevanje, pritisnite in držite spodnjo tipko za 4 sekunde. Na enak način lahko tudi prekinete odtaljevanje (pritisnite in držite spodnjo tipko za 4 sekunde).

Ventilatorji uparjalnika Fan control Zaustavitev ventilatorjev, ko kompresor ne deluje

Parameter deﬁnira izbor delovanja ventilatorjev med izključenim hlajenjem.

Čas zakasnitve izklopa ventilatorjev po izklopu kompresorja (hlajenja)

V kolikor izberete zaustavitev ventilatorjev, ko kompresor ne deluje, potem lahko nastavite tudi časovno zakasnitev izklopa ventilatorjev. Funkcija določa koliko časa bodo ventilatorji še delovali po tem, ko se bo kompresor izključil.

Temperatura izklopa ventilatorjev

Ta funkcija izključi delovanje ventilatorjev v primeru okvare na hladilnem sistemu, saj se s tem prepreči, da bi delovanje ventilatorja povzročalo segrevanje zraka. V kolikor tipalo odtaljevanja zazna, da je temperatura višja od te, ki je nastavljena s parametrom, se ventilatorji izključijo. Ventilatorji se ponovno vključijo, ko temperatura pade 2 K pod nastavljene vrednosti vklopa ventilatorjev. Funkcija ni aktivna med odtaljevanjem in po vklopu ventilatorjev po odtaljevanju. Funkcijo izključimo tako, da parameter nastavimo na vrednost +50 °C.

Def Start Tukaj lahko ročno sprožite odtaljevanje

Hold After Def Oznaka ON se pojavi kadar regulator deluje v funkciji koordiniranega odtaljevanja.

Defrost State Stanje odtaljevanje 1= pump down / odtaljevanje

F01 Fan stop CO

(Yes = ventilatorji zaustavljeni)

F02 Fan del. CO

F04 FanStopTemp.

Notranji razpored odleditev / funkcija ura

(Ne uporablja, če je zunanja razpored odtajanje uporablja preko podatkovne komunikacije.) V kolikor vgradimo kartico realnega časa, je možno sprogramirati šest terminov, pri katerih se vsak dan sproži odtaljevanje.

Čas začetka odtaljevanja. Nastavitev ure. t01-t06 Čas začetka odtaljevanja. Nastavitev minut. (1 in 11 tvorita en termin, itd.)

t11-t16 Če so parametri od t01 do t16 nastavljeni na vrednost 0, je časovno odtaljevanje izključeno.

Realen čas Nastavitev ure je potrebno le, ko ni podatkov, komunikacija. V primeru izpada električne energije manj kot štiri ure, se shranijo funkcija ura. Baterijsko kartico uporabljamo za meritev realnega časa ter ohranitev realnega časa ob izpadu napajanja.

Nastavitev realnega časa – ure t07 Nastavitev realnega časa – minute t08 Nastavitev realnega časa – dan t45 Nastavitev realnega časa – mesec t46 Nastavitev realnega časa – leto t47

EKC 202 Navodilo za uporabo RS8DZ936 © Danfoss 2018-10 11

Razno Miscellaneous Zakasnitev izhodov po priključitvi regulatorja na napajanje

V izogib preobremenitvi električnega omrežja lahko uporabimo to funkcijo, ki omogoča, da vključevanje izhodnih relejev zakasnimo po tem, ko regulator prejme napajalno napetost. S parametrom nastavimo čas omenjene zakasnitve.

Funkcija digitalnega vhodnega signala DI

Regulator ima digitalni vhod, ki ga lahko uporabimo kot:

- vhod, ki ni v uporabi (parameter nastavimo na Oﬀ );

- prikaz stanja kontakta;

- funkcijo odprtih vrat (parameter nastavimo na vrednost 2). Če je na vhodu odprt kontakt, to pomeni, da so vrata odprta. Hlajenje in ventilatorji se izključijo. Po preteku časovne zakasnitve, deﬁnirane s parametrom A04, se sproži alarm, hlajenje in ventilatorji pa se vključijo;

- alarm odprtih vrat (parameter nastavimo na vrednost 3). Če je na vhodu odprt kontakt, to pomeni, da so vrata odprta. Alarm se sproži po preteku časovne zakasnitve, deﬁnirane s parametrom A04;

- sprožitev odtaljevanja (parameter nastavimo na vrednost 4). Odtaljevanje se sproži z impulznim signalom na vhodu DI. V kolikor en vhodni kontakt uporabimo kot signal za večje število regulatorjev, moramo biti pozorni, da so vhodi vseh regulatorjev enako ožičeni (DI naDI, GND na GND);

- zunanje stikalo za izklop regulacije (parameter nastavimo na vrednost 5). Regulacija je omogočena, kadar je digitalni vhod kratko sklenjen. Če je digitalni vhod razklenjen, je regulacija onemogočena;

- nočni režim delovanja (parameter nastavimo na vrednost 6). Če je vhod sklenjen, regulator deluje v nočnem režimu;

- spremembo referenčne vrednosti termostata (parameter nastavimo na vrednost 7). Če je vhod sklenjen, se spremeni referenčna vrednost termostata, skladno s parametrom r40;

- posebno funkcija alarma (parameter nastavimo na vrednost 8). Če je vhod sklenjen, se sproži alarm. Časovna zakasnitev tega alarma je deﬁnirana s parametrom A27;

- posebno funkcija alarma (parameter nastavimo na vrednost 9). Če je vhod razklenjen, se sproži alarm. Časovna zakasnitev tega alarma je deﬁnirana s parametrom A27;

- sprožitev čiščenja vitrine (parameter nastavimo na vrednost 10). Čiščenje vitrine se sproži z impulznim signalom na vhodu DI;

- prisilno hlajenje pri odtaljevanju z vročim plinom (parameter nastavimo na vrednost 11). Prisilno hlajenje je aktivno, če je vhod sklenjen.

Adresa

Regulator, ki je povezan v komunikacijsko mrežo, mora imeti adreso, glavni mrežni regulator pa mora prejeti informacijo o tej adresi.

o01 DelayOfOutp.

o02 DI 1 Conﬁg.

Deﬁnition takes place with the numerical value shown to the left. (0 = oﬀ)

DI state (Measurement) Prikazuje trenutno stanje vhoda DI. ON ali OFF

Po namestitvi komunikacijske kratice v regulator so vse nastavitve enake kot pri ostalih regulatorjih programa ADAP-KOOL.

Nastavitev adrese je omogočena, če je v regulator vstavljena komunikacijska kartica in če je regulator priključen na komunikacijsko mrežo.

Izvedba instalacije komunikacijske mreže je podrobneje opisana v dokumentaciji „RC8AC“. Adresa posameznega regulatorja se nastavlja s števili od 1 do 240.

Adreso regulatorja nastavimo s parametrom o04, nato pa jo registriramo v mrežni regulator, tako da v parameter o04 vnesemo vrednost ON.

Vstopna koda 1 (zaščita dostopa do vseh parametrov)

V kolikor je potrebna zaščita pristopa k nastavitvam vseh parametrov, lahko s tem parametrom določimo vstopno kodo. Vstopna koda lahko ima vrednost od 0 do 100. Za deaktiviranje začite je potrebno parameter nastaviti na vrednost 0. V kolikor je parameter nastavljen na vrednost 99, je dostop do parametrov vedno omogočen.

Izbor tipa temperaturnega tipala

Priporočamo uporabo temperaturnega tipala tip PT1000. Možna je uporaba tudi drugih tipov tipal, kot so PTC 1000 ali NTC (5000 Ohmov pri 25°C). Vsa priključena tipala morajo biti istega tipa.

Korak prikaza temperature

Yes: temperaturo prikazujemo po koraku 0.5° No: temperaturo prikazujemo po koraku 0.1°

Maksimalna časovna zakasnitev po koordiniranem odtaljevanju

Po koncu odtaljevanja regulator čaka signal, ki mu dovoljuje vključiti hlajenje. V primeru, da ta signal ne pride do regulatorja, se bo hlajenje vključilo po izteku časa, nastavljenega s parametrom o16.

Konﬁguracija funkcije razsvetljave

1 = vključeno v dnevnem režimu, 2 = vključevanje preko mreže, 3 = vključevanje preko stikala vrat, ki je deﬁniran s funkcijo o02, ki je nastavljena na vrednost 2 ali 3. Ko so vrata odprta se razsvetljava vključi. Ko se vrata zapro se razsvetljava izključi po dveh minutah zakasnitve.

Aktivacija releja razsvetljave

Funkcija vključuje rele razsvetljave, v kolikor je o38 = 2.

Čiščenje vitrine

S tem parametrom lahko preverimo trenutno stanje funkcije čiščenja vitrine ali pa čiščenje sprožimo ročno. 0 = Normalno delovanje (brez čiščenja). 1 = Čiščenje vitrine na način, da ventilatorji delujejo, vsi ostali izhodi pa so izključeni. 2 = Čiščenje vitrine na način, da ventilatorji ne delujejo, vsi izhodi so izključeni. V kolikor je čiščenje vitrine sproženo s pomočjo digitalnega vhoda DI, nam vrednost tega parametra prikazuje trenutno stanje čiščenja.

o03

o04

o05 -

o06 SensorConﬁg

Pt = 0 PTC = 1 NTC = 2

o15 Disp. Step = 0.5

o16 Max HoldTime

o38 Light conﬁg

o39 Light remote

o46 Case clean

Vstopna koda 2 (zaščita dostopa do koﬁguracijskih parametrov)

V kolikor je potrebna zaščita pristopa k nastavitvam konﬁguracijskih parametrov, lahko s tem parametrom določimo vstopno kodo. Vstopna koda lahko ima vrednost od 0 do 100. Za deaktiviranje začite je potrebno parameter nastaviti na vrednost 0. V kolikor želimo, da je aktiviran parameter (vstopna koda 2), mora biti aktivirana tudi vstopna koda 1 (parameter o05).

Shranjevanje parametrov iz regulatorja na spominski ključ

Ta funkcija omogoča shranjevanje trenutnih vrednosti parametrov iz regulatorja na spominski ključ. Spominski ključ lahko shranjuje do 25 različnih postavk. Izberite številko. Vse postavke razen o03 bodo skopirane. Ob pričetku kopiranja se na prikazovalniku pojavi parameter o65. Po dveh sekundah že lahko pregledujemo parametre in na ta način preverjamo, ali se je kopiranje pravilno izvršilo. V kolikor se pojavi negativna vrednost parametra, je to znak za napako pri kopiranju. Podrobneje o tem preberite v rubriki Seznam alarmov in okvar.

Kopiranje podatkov iz spominskega ključa v regulator

Ta funkcija omogoča kopiranje vrednosti parametrov, ki smo jih predhodno shranili na spominski ključ, v regulator. Izberite ustrezno številko (oznako). Vse postavke razen o66 in o03 bodo skopirane. Ob pričetku kopiranja se na prikazovalniku pojavi parameter o65. Po dveh sekundah že lahko pregledujemo parametre in na ta način preverjamo, ali se je kopiranje pravilno izvršilo. V kolikor se pojavi negativna vrednost tega parametra, je to znak za napako pri kopiranju. Podrobneje o tem preberite v rubriki Seznam alarmov in okvar

Zamenjava tovarniških nastavitev z aktualno nastavljenimi

S tem parametrom spremenimo tovarniške nastavitve s trenutno nastavljenimi. Prejšnje tovarniške nastavitve se s tem izbrišejo.

Izbor funkcije tipala S5

Ta parameter določa funkcijo tipala S5. V kolikor se tipalo uporablja kot tipalo za odtaljevanje po parametru d10, nastavite ta parameter na vrednost 0. V kolikor je d10 nastavljen na 0 ali 2, potem lahko S5 uporabimo za meritev temperature hlajenega blaga. 0 = temp. tipalo odtaljevanja, 1 = temp. hlajenega blaga, 2 = temp. kondenzacije s funkcijo alarmiranja.

Izbor funkcije izhodnega releja 4

S tem parametrom deﬁniramo funkcijo izhodnega releja 4. 1 = odtaljevanje (EKC 202A) ali razsvetljava (EKC 202C) 2 = alarm

o64 -

o65 -

o66 -

o67 -

o70 S5 Conﬁg

o72 DO4 Conﬁg

- - - Night Setback 0= Day (dan) 1= Night (noć)

Prikaz trenutnih vrednosti in stanj Service

Temperatura, izmerjena na tipalu S5 u09 S5 temp. Stanje na digitalnem vhodu DI (on/1 = izključeno) u10 DI1 status Stanje nočnega režima (on/oﬀ ) (vključeno/izključeno) 1 = izključeno Stanje referenčne vrednosti termostata ali želene vrednost temperature (Set točke) u28 Temp. ref. * Stanje izhodnega releja za hlajenje * Status izhodnega releja ventilatorjev * Status izhodnega releja za odtaljevanje * Temperatura, izmerjena na tipalu Szrak u69 Sair temp * Stanje izhodnega releja 4 (hlajenje, alarm, razsvetljava) u71 DO4 status *) Vseh vrednosti ni možno prikazati, temveč le tiste, ki jih omogočajo izbrane aplikacije.

u13 Night Cond.

u58 Comp1/LLSV u59 Fan relay u60 Def. relay

Seznam alarmov in okvar Alarms

V primeru prisotnosti alarma utripajo vse LED diode na prikazovalniku, sproži se tudi alarmni rele. S pritiskom na zgornjo tipko se na prikazovalniku prikaže oznaka alarma. V primeru, da je prisotnih več alarmov, je prikaz le-teh možen z večkratnim pritiskom na zgornjo tipko. Obstajata dve vrsti alarmnih sporočil. Sporočila o alarmih, ki se pojavijo med normalnim delovanje ter sporočila o alarmih, ki se pojavijo zaradi okvare na ožičenju. Alarmi z oznako A se ne pojavijo, dokler ne preteče za njih deﬁniran zakasnitveni čas. Alarmi z oznako E se pojavijo tisti trenutek, ko nastopi okvara. Pojavijo se lahko naslednji alarmi

A1: Alarm zaradi previsoke temperature High t. alarm

A2: Alarm zaradi prenizke temperature Low t. alarm

A4: Alarm zaradi odprtih vrat Door Alarm

A5: Informacija, da se je iztekel čas parametra o16. Max Hold Time

A15: Alarm zaradi vhoda DI1 DI1 alarm

A45: Regulacija je izključena (hlajenje izključeno s parametrom r12 ali vhodom DI) Standby mode

A59: Čiščenje vitrine. Signal zaradi vhoda DI Case cleaning

A61: Alarm zaradi previsoke temperature na kondenzatorju Cond. alarm

E1: Okvara regulatorja EKC error

E6: Okvara ure realnega časa. Zamenjajte baterijo ter preverite nastavitev realnega časa. -

E27: Okvara Napaka tipala S5 S5 error

E29: Okvara tipala Szrak Sair error

V primeru kopiranj parametrov na spominski ključ ali iz spominskega ključa na regulator, lahko iz parametrov o65 ali o66 razberemo naslednja stanja: 0: Kopiranje se je pravilno izvršilo. 4: Spominski ključ je nepravilno vstavljen. 5: Kopiranje je nepravilno. Ponovite kopiranje. 6: Kopiranje na EKC/AK-CC je nepravilno. Ponovite kopiranje. 7: Kopiranje na spominski ključ je nepravilno. Ponovite kopiranje. 8: Kopiranje ni možno. Serijska številka ali izdaja programa je neustrezna 9: Napaka v komunikaciji ali pretečen čas. 10: Kopiranje še poteka (Navedene oznake stanj pri kopiranju so razvidne v parametrih o65 ali o66 nekaj sekund po pričetku kopiranja).

1 = alarm

Alarm destinations

Pomen posameznega alarma se lahko določi z nastavitvami (0, 1, 2 ali 3).

Opozorilo! Vključevanje kompresorja ne sme biti prepogosto.* Zaradi zaščite kompresorja je nujno nastaviti parametre c01 in c02, kot to priporoča proizvajalec ali pa se ravnati po splošnih priporočilih, in sicer:

- za hermetične kompresorje velja priporočilo, da se c02 nastavi minimalno na 5 minut;

- za polhermetične kompresorje velja priporočilo, da se c02 nastavi minimalno na 8 minut, c01 pa od 2 do 5 minut (velja za motorje od 5 do 15 kW). *) Pogosto vključevanje elektromagnetnega ventila ne pogojuje nastavitve, ki je drugačna od tovarniške (0).

Funkcije, ki se nanašajo na komunikacijsko mrežo

Regulatorju, ki je povezan v komunikacijsko mrežo, lahko nastavljamo določene funkcije, ki jih deﬁniramo v glavnem mrežnem regulatorju,

Funkcija preko komunikacijske mreže

Sprožitev odtaljevanja

Koordinirano odtaljevanje

Preklapljanje na nočni režim

Krmiljenje razsvetljave

Komunikacijske funkcije v glavnem mrežnem regulatorju

Defrost control (centralno krmiljenje odtaljevanja) Time schedule (tedenski urnik)

Defrost control (centralno krmiljenje odtaljevanja)

Day/night control (krmiljenje dnevno /nočno) Time schedule (tedenski urnik)

Parameter v EKC 202

- - - Def.start

- - - HoldAfterDef u60 Def.relay

- - - Night setbck

o39 Light Remote

Električni priključki

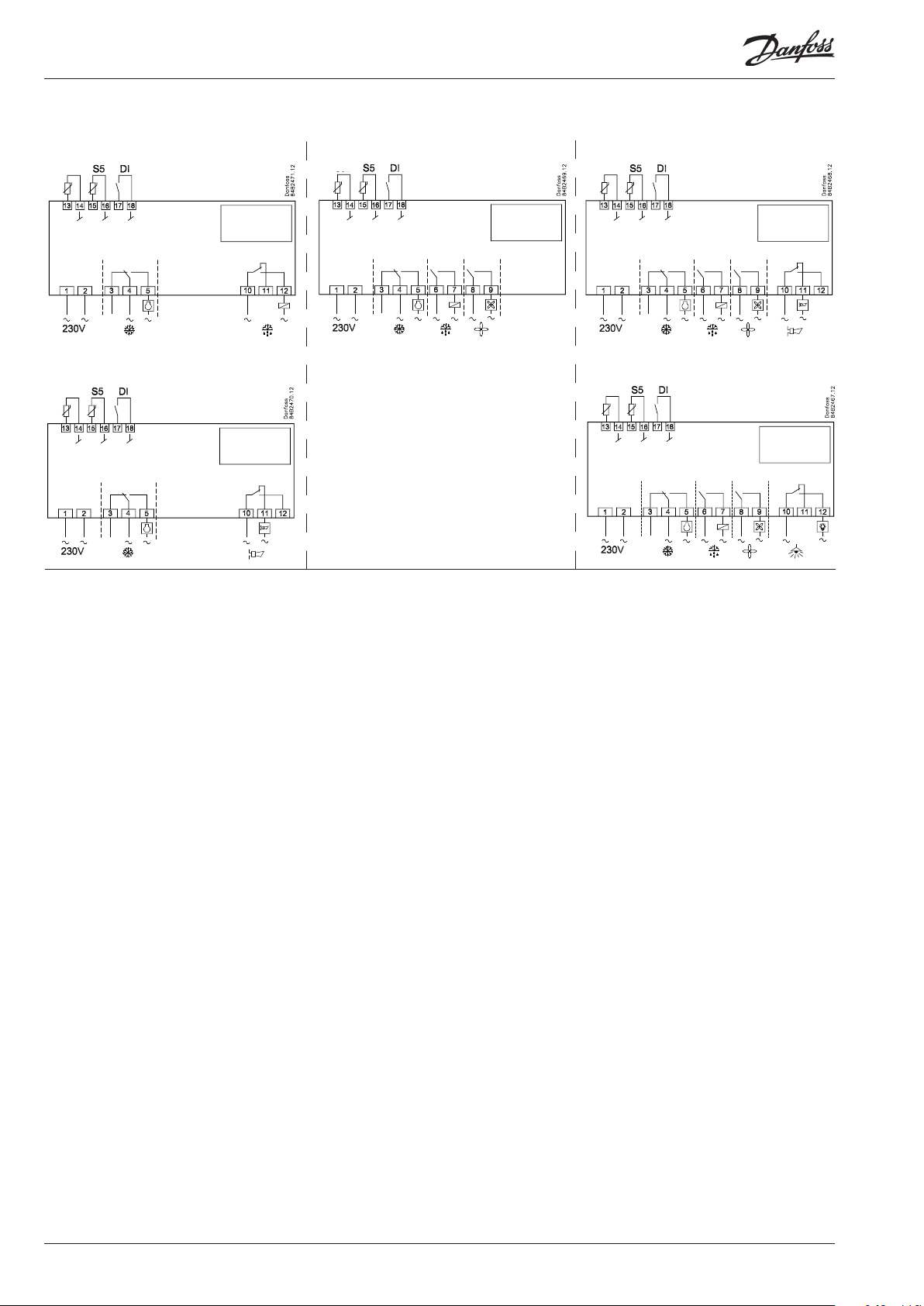

EKC 202A

Szrak

EKC 202B EKC 202C

Szrak

Napajanje

230 V a.c.

Temperaturna tipala

Szrak je tipalo termostata. S5 je tipalo odtaljevanja. Uporablja se za prekinitev odtaljevanja zaradi dosežene temperature. To tipalo se lahko uporablja tudi za meritev temperature hlajenega blaga ali za meritev temperature na kondenzatorju.

Digitalni On/Oﬀ signali

Sklenjen kontakt na vhodu DI sproži funkcijo, ki je deﬁnirana s parametrom o02.

Szrak

Releji

Glavne funkcije, na katere se nanašajo posamezni releji, so:

Hlajenje. Kontakt se sklene, ko je potreba po hlajenju. Odtaljevanje. Odtaljevanje. Alarm. Med normalnim delovanjem je ta rele izključen.

Rele se vključi v primeru alarma ter ob izpadu napajalne napetosti na regulatorju. Razsvetljava. Kontakt se sklene, ko je potreba po vklopu razsvetljave.

Električne motnje

Kabli temperaturnih tipal, digitalnega vhoda DI ter komunikacijski kabli morajo biti ločeni od napajalnih kablov.

- Uporabiti je potrebno ločene kabelske kanale.

- Razmak med kabli naj bo vsaj 10 cm.

- Potrebno se je izogibati dolgim povezavam pri digitalnih vhodih DI.

Mrežna komunikacija

Pri uporabi mrežne komunikacije je pomembno, da se upoštevajo priporočila o zaščiti pred elektromagnetnimi sevanji. Preglejte posebno literaturo št. RC8AC.

Komunikacijski terminali

MODBUS ali LON-RS485 preko komunikacijske kartice.

Glavni vmesnik – Gateway/System manager

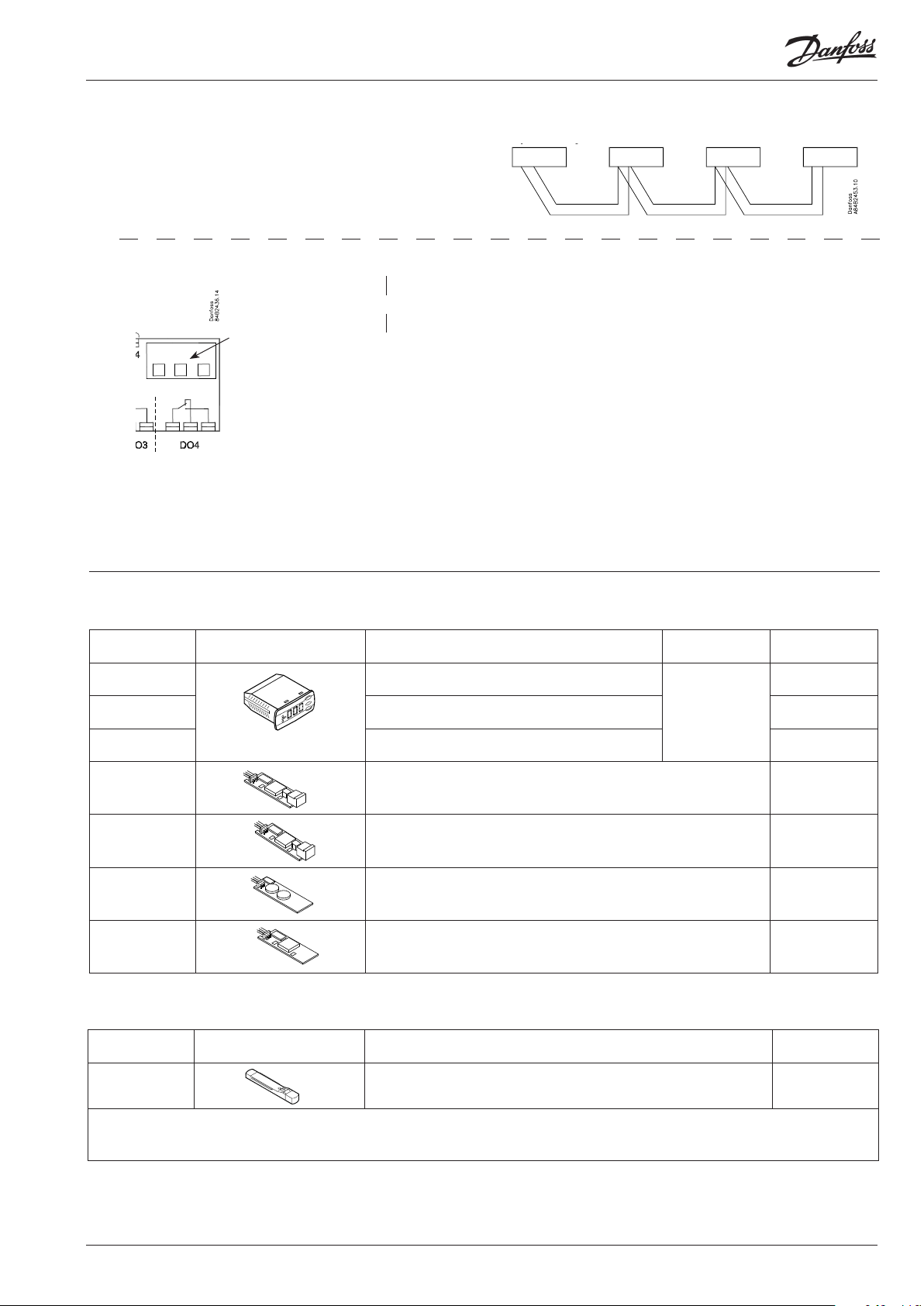

Kode za naročanje

Tip Funkcija Napajanje

EKC 202A

EKC 202B

EKC 202C

EKA 178A Komunikacijska kartica za MODBUS 084B8564

EKA 179A Komunikacijska kartica za LON RS 485 084B8565

EKA 181C Baterijska kartica za zaščito ure v primeru dolgotrajne izgube napajanja 084B8577

EKA 182A Spominski ključ EKC – EKC/AK-CC – AK-CC 084B8567

Regulator temperature Hlajenje, Odtaljevanje/Alarm

Regulator temperature Hlajenje, Odtaljevanje, Ventilator

Regulator temperature Hlajenje, Odtaljevanje, Ventilator, Alarm/Razsvetljava

230 V

Temperaturna tipala: Poglejte v katalogu št. RK0YG

Tip Funkcija

Kataloška

številka

084B8521

084B8522

084B8523

Kataloška

številka

EKA 183A Programski ključ 084B8582

Orodje za nastavitev EKC regulatorjev. Za več informacij preglejte tehnično dokumentacijo DKRCC.PD.R10.

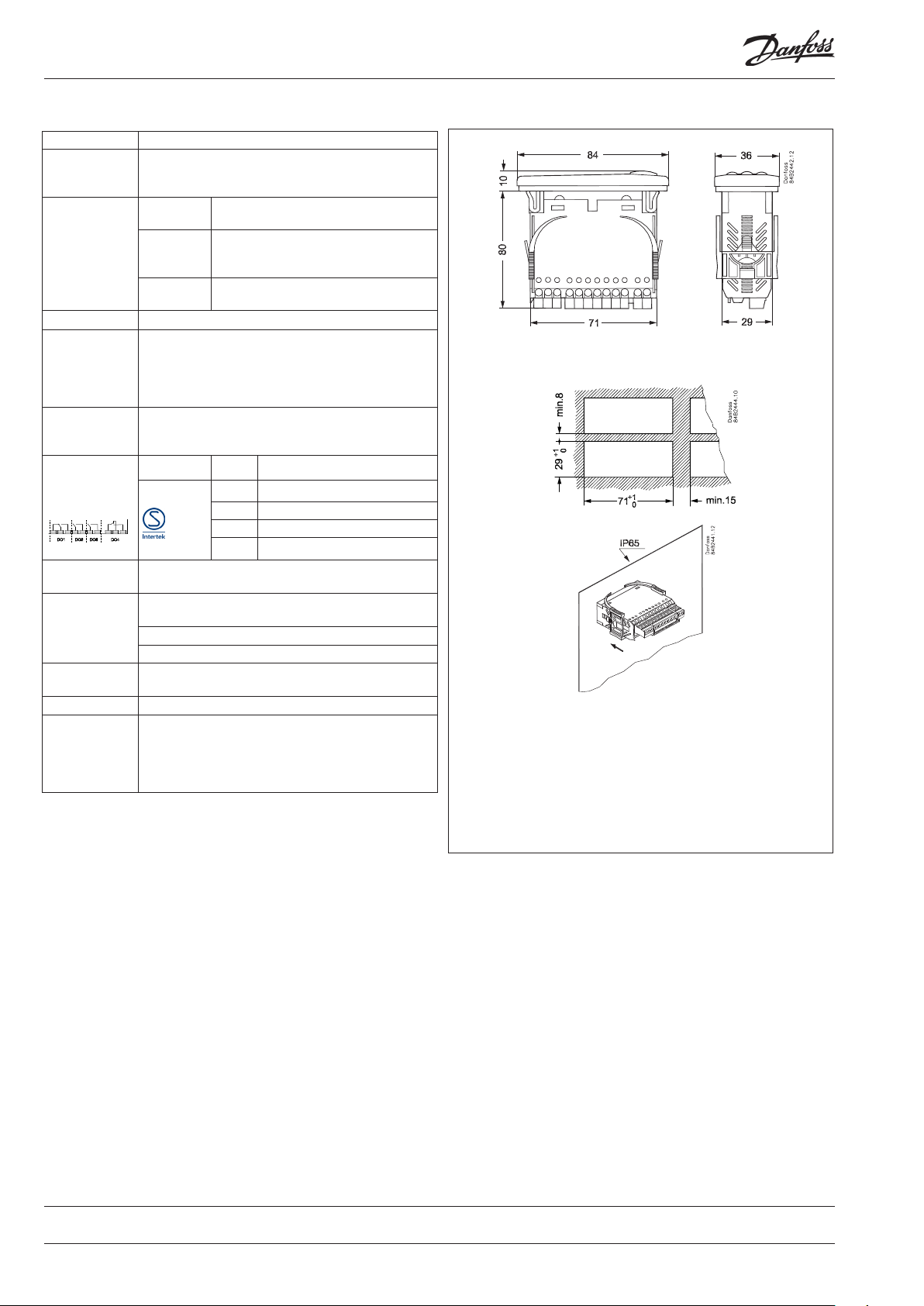

Tehnični podatki

Napajanje 230 V a.c. +10/-15 %. 2.5 VA, 50/60 Hz

Temp. tipala

Točnost

Prikazovalnik LED, 3 digiti

Digitalni vhodi

Dimenzije el. priključkov

Releji*

Mrežna komunikacija

Zahteve okolice

Ohišje

Satna rezerva 4 ure

Norme in standardi

* DO1 in DO2 sta 16 A releja. The mentioned 8 A can be increased up to 10 A, when the ambient

temperature is kept below 50°C DO3 in DO4 sta 8 A releja.Potrebno je upoštevati maksimalne električne obremenitve.

** Pozlačenost zagotavlja dobro funkcionalnost in majhne kontaktne obremenitve.

1) Z zunanjim relejem (c70 = ON) (zero-crossing tehnologija izključena).

2) Brez zunanjega releja (c70 = OFF) (zero-crossing tehnologija vključena). Kontakt releja in napajanje regulatorja morata biti na isti fazi. Breme (kompresor) mora biti fazno kompenziran s Cos ϕ = 1.

Pt 1000 ali PTC 1000 ali NTC-M2020 (5000 Ohm / 25°C)

Merilno območje

-60 do +99°C

±1 K pod -35°C

Regulator

±0.5 K med -35 in +25°C ±1 K nad +25°C

Tipalo Pt 1000

±0.3 K pri 0°C ±0.005 K na stopinjo

Signal od brezpotencialnih kontaktov Zahteva za kontakte: Pozlačeni Maksimalna dolžina kablov je 15 m. Kadar so kabli daljši od 15 metrov, je potrebno uporabiti pomožne releje.

Maks.1,5 mm2 za napajanje in releje. Maks. 1 mm2 na tipala in digitalni vhod DI. Priključne sponke so nameščene na tiskanem vezju

IEC60730

EKC 202

DO1 8 (6) A & (5 FLA, 30 LRA) DO2 8 (6) A & (5 FLA, 30 LRA)

DO3 6 (3) A & (3 FLA, 18 LRA) DO4** 4 (1) A, Min. 100 mA**

Preko komunikacijske kartice

0 do +55 °C, med delovanjem

-40 to +70 °C, med transportom 20 – 80 % Rh, brez kondenzacije Brez vibracij in udarcev IP 65 s sprednje strani.

Tipke in tesnilo so vgrajeni v sprednji strani regulatorja.

Izpolnjuje določbe standardov LVD in EMC, ki so potrebni za CE označevanje. LVD preizkušeno, skladno z EN 60730-1 in EN 60730-2-9, A1, A2 EMC preizkušeno, skladno EN 61000-6-3 in EN 61000-6-2

Teža = 200 g

Danfoss d.o.o. Ulica Jožeta Jame 16 1210 Ljubljana - Šentvid

Danfoss ne prevzema odgovornosti za morebitne napake v katalogu, prospektih in ostalih tiskovinah. Danfoss si pridržuje pravico sprememb pri proizvedenih izdelkih brez predhodnega opozorila. To velja tudi za že naročene izdelke pod pogojem, da spremembe ne odstopajo od dogovorjenih specifikacij. Vsi zaščitni znaki in logotipi Danfoss, so zaščitni znak podjetja Danfoss A/S. Vse pravice pridržane.

ADAP-KOOL®

Danfoss EKC 202A, EKC 202 B, EKC 202 C User guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
