Instrukcja montażu
PL
EFTM mata grzejna do cienkich wylewek betonowych
Mata grzejna EFTM
Instrukcja zawiera informacje o zastosowaniu i montażu mat grzejnych EFTM. Maty
grzejne przewidziane są przede wszystkim do montażu w cienkich wylewkach
betonowych, kiedy wymagana jest
niewielka grubość warstwy betonu lub kleju przed wykonaniem
wykończenia podłogi. Maty grzejne EFTM-100 zapewniają moc
jednostkową 100 W/m², EFTM-150 moc jednostkową 150 W/m².
Dane techniczne
Typ: EFTM
Rodzaj zasilania: jednostronne
Kabel grzejny: dwużyłowy z ekranem
Izolacja wewnętrzna: FEP, teflon
Izolacja zewnętrzna: PVDF, polifluorek winylowy
Średnica kabla: 4,0 mm
Kabel zasilający: 3 x 1,5 mm²; 2,5 m
Napięcie zasilania: 230 VAC
Moc jednostkowa: 100/150 W/m²
Max. temperatura otoczenia: 90˚C
Wymiary:
szerokość: 480 mm (+/- 2%)
długość (+/- 2%): patrz Tabela 3 i 4
grubość: około 4 mm
Średnica gięcia kabla grzejnego: minimum 30 mm
Podłączanie
Przewód czarny: faza; L
Przewód niebieski: neutralny (zero); N
Ekran: uziemienie instalacji elektrycznej
Zastosowania
Maty grzejne EFTM przewidziane są do montażu w
warstwie kleju lub betonu o grubości 4,5 mm, pod płytkami terakoty, pokryciami z
drewna, panelami podłogowymi itp. ....
Podłożem dla mat grzejnych EFTM-100 może być warstwa betonu, płyty
paździerzowej, płyty gipsowej, terakoty – w podłogach z dobrą
izolacją cieplną.
2
Maty grzejne EFTM muszą być ułożone na
warstwie betonu, terakoty - w podłogach
o słabej izolacji cieplnej .
Maty grzejne EFTM można zastosować
bezpośrednio przed ułożeniem terakoty w
łazience, WC lub innym pomieszczeniu.
Maty grzejne EFTM mogą mieć
zastosowanie jako podgrzewanie podłogi
(zapewnienie komfortu cieplnego) lub
ogrzewanie pomieszczenia ( jako
Tabela 1
Pokrycie podłogi Max. wartość rezystancji izolacji cieplnej
terakota, panele podłogowe (podłoga o
grubości 4 mm)
panele podłogowe (podłoga o grubości
ponad 4 mm)
drewniana, klepka, korek lub dywan 0,125
wykładzina dywanowa na płycie
pilśniowej
podłoga drewniana na legarach 0,375
wyłączny system grzewczy). Zasady
doboru mocy zainstalowanej kabli i mat
grzejnych dla pomieszczeń znaleźć można
w opracowaniu „Zastosowania kabli
grzejnych" część 1.
Typowe wartości rezystancji izolacji cieplnej pokrycia podłogi w zależności od jej
konstrukcji:
podłogi (m²xK/W)
0,035
0,040
0,175
Uwaga !
• rezystancja izolacji cieplnej podłogi
nie może przekraczać średnio
wartości: 0,125 m² K/ W
• mata grzejna nie może być układana
w temperaturze otoczenia poniżej 5˚C
• do załączania zasilania maty grzejnej
należy zastosować dwupolowy
wyłącznik o odstępie styków
minimum 3 mm
• instalacja elektryczna powinna być
wyposażona w wyłącznik
różnicowo-prądowy o max. prądzie
30 mA
• skrzynki rozdzielcze/bezpiecznikowe
elektrycznej instalacji zasilającej
podłogowy element grzejny powinny być oznakowane załączoną
do niniejszej instrukcji etykietą
ostrzegawczą
• podłączenia elementu grzejnego do
instalacji elektrycznej oraz
wszelkich napraw uszkodzonego
kabla grzejnego lub mufy
połączeniowej musi dokonać elektryk
z odpowiednimi uprawnieniami
Zasady montażu
1. Podłogowe elementy grzejne mogą
być wykorzystane tylko w
zastosowaniach wskazanych przez
Danfoss
2. W celu umożliwienia regulacji
załączania i wyłączania maty grzejnej
powinien być zastosowany
termostat EFET z czujnikiem temperatury podłogi.
3. Podłączenia maty grzejnej do termostatu EFET musi dokonać
elektryk z odpowiednimi uprawnieniami.
4. Powyższego podłączenia należy
dokonać według schematu
elektrycznego zawartego w Instrukcji
Obsługi zastosowanego
termostatu.
5. Ekran ochronny maty grzejnej musi
być podłączony do uziemienia
instalacji elektrycznej.
6. Powierzchnia, na której układany
jest mata grzejna, nie może posiadać
żadnych ostrych przedmiotów.
7. Klej lub beton, użyte do pokrycia
kabla grzejnego, nie mogą zawierać
żadnych ostrych elementów oraz
pęcherzy powietrza.
8. Należy zwrócić szczególną uwagę,
aby nie uszkodzić kabla grzejnego
ostrymi przedmiotami, w trakcie
zalewania klejem lub betonem.
9. Mata grzejna musi być pokryta
warstwą kleju lub betonu o minimalnej grubości 4,5 mm.
10. Minimalna odległość kabla grzejnego od elementów przewodzących
(np.: rury instalacji wodociągowej)
powinna wynosić minimum 30 mm.
11. Mufa połączeniowa (fabryczna)
powinna znajdować się w warstwie
kleju lub betonu.
12. Kabel grzejny musi być zabezpieczony przed naprężeniami, także w
miejscu połączenia z kablem zimnym
(mufa fabryczna).
13. Mata grzejna nie może być skracana,
nie można przecinać kabla grzejnego
– jedynie siatkę, na której ułożony
jest kabel grzejny.
14. Przed zalaniem betonem lub pokryciem klejem maty grzejnej, należy
sporządzić szkic (strona 8 niniejszej instrukcji) lub wykonać zdjęcie
jej ułożenia oraz położenia mufy
połączeniowej i kabla zimnego.
15. Po zalaniu betonem lub klejem maty
grzejnej, należy dokonać pomiaru:
• rezystancji kabla grzejnego i
porównać z wartością (-5 - +10%)
podaną w tabeli na stronie 7 lub na
etykiecie maty grzejnej
• rezystancji izolacji kabla grzejnego
(induktorem na zakre sie 1kV)
18. Mufa połączeniowa (fabryczna)
powinna znajdować się w warstwie
kleju lub betonu
19. Podczas układania maty grzejnej
w niskich temperaturach (powyżej
5˚C), dopuszczalne jest podłączenie
maty, na krótki okres czasu, do
napięcia 230 VAC (po całkowitym jej
rozwinięciu).
4
Montaż
Montażu podłogowego elementu grzejnego należy dokonać według poniższych
wskazówek:
1. Należy przewidzieć miejsce
podłączenia przewodu zasilającego
matę grzejną - puszka instalacyjna
w ścianie do montażu termostatu na
wysokości około 1,5 m od podłogi.
2. Po rozwinięciu maty grzejnej należy
ułożyć ją na oczyszczonej i zagruntowanej powierzchni podłogi (kablem
grzejnym od góry).

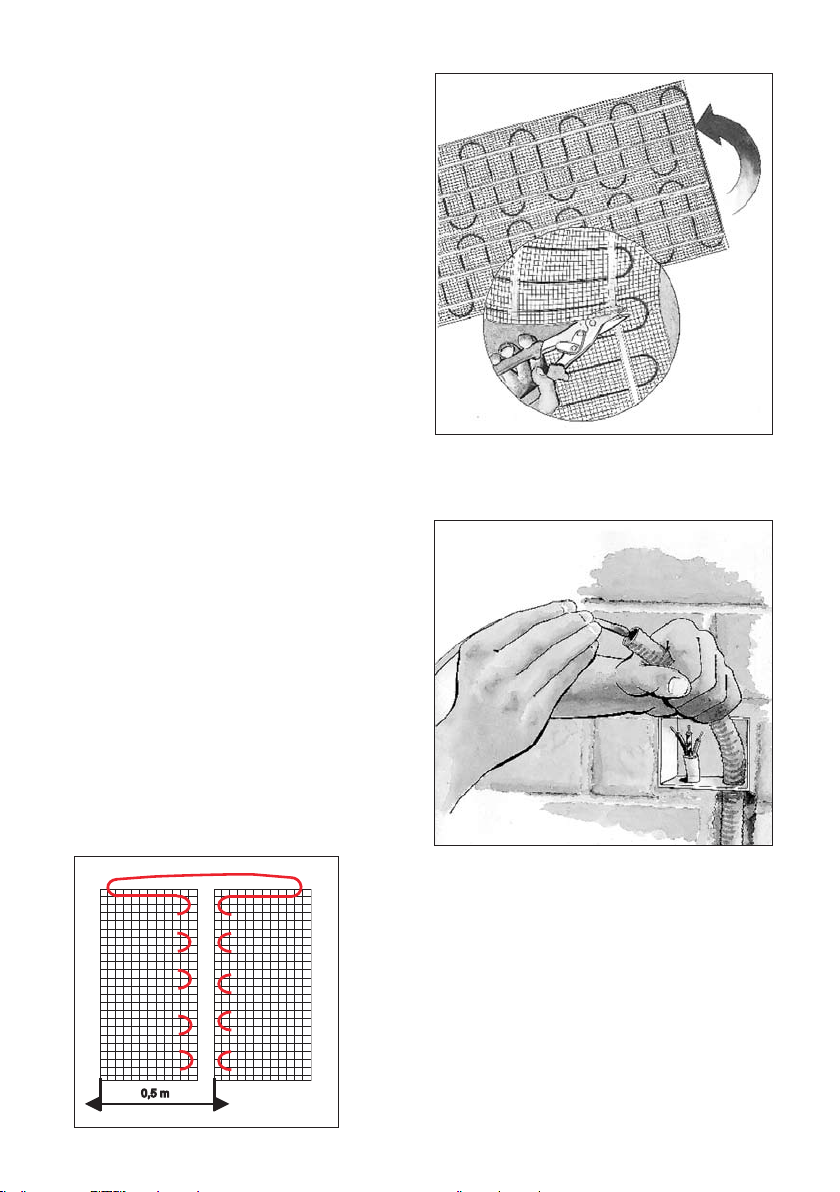

3. W celu dopasowania maty grzejnej
do kształtu pomieszczenia należy
przeciąć siatkę (uważając, aby nie
przeciąć kabla grzejnego), uzyskane
po przecięciu części maty grzejnej
ułożyć obok siebie, pokrywając
żądaną powierzchnię podłogi (patrz
Rys.1)
Rys.1.
Rys.2.
Sasiadujące odcinki maty grzejnej należy
układać według poniższego rysunku:
4. Podłoża drewniane i drewnopodobne wymagają, przed ułożeniem
maty grzejnej, pokrycia ich warstwą
gruntu przeznaczonego dla
takich materiałów.
5. W istniejącym podłożu należy
wykuć bruzdę na rurkę (średnica
zewnętrzna 16 mm) do montażu
podłogowego czujnika temperatury
np.: peshel (patrz Rys. 2).
6. Koniec rurki instalacyjnej umieszczony w bruździe powinien zostać
zaślepiony, drugi koniec powinien
zostać wprowadzony do puszki instalacyjnej termostatu (patrz Rys. 3).

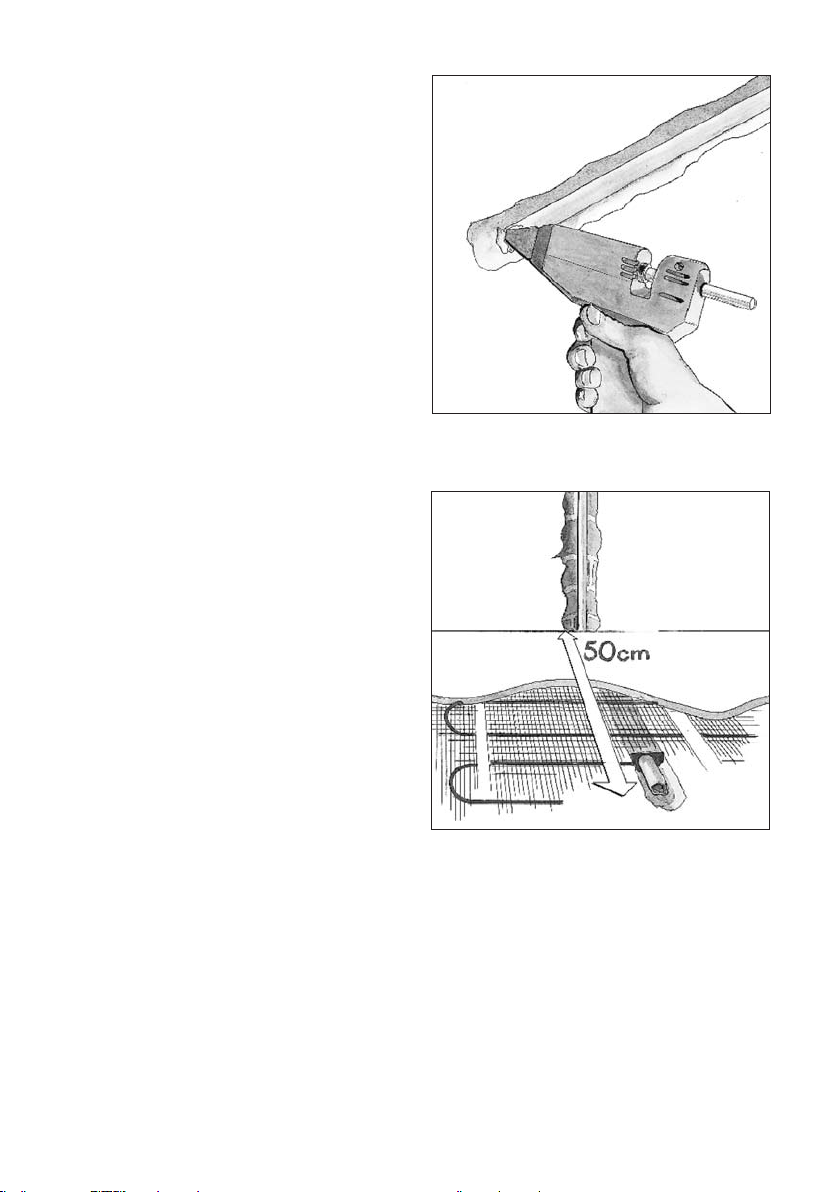

7. Rurka instalacyjna powinna być
umieszczona pośrodku między
odcinkami kabla grzejnego i sięgać
minimum 0,5 m wgłąb pola z
ułożoną matą grzejną (patrz Rys.4).
8. Matę grzejną można załączyć, w
pełni wykorzystując ogrzewanie
podłogowe, po upływie około 28 dni
od momentu zalania maty
grzejnej betonem/klejem..
Rys.3.
Rys.4.
6
Sterowanie i regulacja
Najbardziej optymalnym rozwiązaniem
sterowania instalacją grzewczą oraz
regulacji temperatury są termostaty.
Zapewniają one
efektywną pracę systemu grzewczego.
W przypadku stosowania mat grzejnych
EFET zawsze należy stosować termostat z
pomiarem temperatury podłogi
(podłogowym czujnikiem emperatury).
Do sterowania instalacją grzewczą
zalecamy stosowanie następujących
typów termostatów:
• podgrzewanie podłogi -
EFET 530; EFET 535
• ogrzewanie pomieszczeń -
EFET 532; EFET 535
W celu dokonania właściwego doboru
typu termostatu, należy zapoznać się z
zaleceniami zawartymi w opracowaniu
„Zastosowania kabli grzejnych" część 1.
Podłączenia maty grzejnej EFET należy
dokonać według schematu zamieszczonego w Instrukcji Obsługi wybranego termostatu EFET. Termostaty EFET powinny być
montowane na zewnętrznej stronie ściany
pomieszczenia typu łazienka.
7
Zestawienie dostępnych mat grzejnych EFTM-100; 100 W/m²; 230 V:
Tabela 2
Ogrzewana
powierzchnia
Długość
(m)
Moc
(W)
(m²)
2
2,5
3
3,5
4
5
6
7
8
9
10
12
4
5
6
7
8
10
12
14
16
18
20
24
200
250
300
350
400
500
600
700
800
900
1000
1200
Zestawienie dostępnych mat grzejnych EFTM; 150 W/m²; 230 V:
Tabela 3
Ogrzewana
powierzchnia
Długość
(m)
Moc
(W)
(m²)
1
1,5
2
2,5
3
4
5
6
8
9
10
2
3
4
5
6
8
10
12
16
18
20
150
225
300
375
450
600
750
900
1200
1350
1500
Rezystancja
kabla
grzejnego
(Ohm)
264
211
176
151
132
105
88,1
75,5
66,1
58,7
52,4
44,1
Rezystancja
kabla
grzejnego
(Ohm)
352
235
176
141
117
88,1
70,5
58,7
44,0
39,1
35,2
8
Szkic ułożenia
maty:
9
Warunki Gwarancji Danfoss:
Nabyliście Państwo produkt, który
mamy nadzieję, podniesie standard
Waszego mieszkania i obniży koszty
jego eksploatacji.
System Danfoss składający się
z kabli grzejnych EFTPC lub maty
grzejnej EFTM, termostatów
EFET oraz taśmy montażowej
Danfoss EFCI Fast, rozwiązuje kompleksowo
problemy związane z ogrzewaniem.
Jest to jeden z najbardziej
bezpiecznych i niezawodnych
systemów grzewczych. W przypadku
wystąpienia jednak problemów
związanych z jego eksploatacją firma
Danfoss, będąca producentem należącym
do Uni Europejskiej, respektuje obowiązki
producenta zgodnie z dyrektywą 85/374/CEE
oraz związane z nimi prawa państwowe.
Na podstawie tych uregulowań
prawnych Danfoss udziela 10 letniej
gwarancji na kable grzejne EFTPC
oraz maty grzejne EFTM oraz 2
letniej gwarancji na pozostałe swoje
produkty. Gwarancja obejmuje wady
materiałowe oraz wady produkcyjne
oferowanych towarów.
Gwarancja zachowuje ważność pod
warunkiem, że Karta Gwarancyjna
znajdująca się na odwrotnej stronie
została prawidłowo wypełniona
wykonano szkic ułożenia kabla
grzejnego oraz, że zaistniałe
uszkodzenie zostało udostępnione
firmie Danfoss lub jej autoryzowanemu
Przedstawicielowi.
Gwarancja zachowuje ważność, jeżeli
Karta Gwarancyjna wypełniona zastała w
języku angielskim lub języku urzędowym
kraju, w którym produkt był zakupiony oraz
gdy zawiera odpowiedni kod ISO dla danego
kraju umieszczony
w górnym lewym rogu strony tytułowej
instrukcji montażowej.
Producent - firma Danfoss - zobowiązuje
się do bezpłatnego wykonania
naprawy lub też dostarczenia
nowego produktu bez ponoszenia
dodatkowych kosztów nie związanych
bezpośrednio z jego naprawą. W przypadku
uszkodzonych termostatów devireg, Danfoss
zastrzega sobie prawo do ich naprawy, w
możliwie krótkim terminie, bez obciążania
kosztami klienta.
Warunki gwarancji Danfoss nie obejmują
instalacji wykonanych przez osoby nie
posiadające odpowiednich uprawnień w
tym zakresie, szkód powstałych na skutek
nieodpowiednich projektów wykonanych
przez osoby trzecie, złego użycia,uszkodzeń
przez osoby trzecie lub nieprawidłowych
instalacji i szkód będących ich następstwem.
Ekspertyzy i naprawy wykonane przez
Danfoss lub jej przedstawiciela nie objęte
warunkami gwarancji są w pełni odpłatne.
Gwarancja wygasa jeżeli za reklamowany
produkt zostaną zwrócone pieniądze.
Firma Danfoss zawsze stara się odpowiadać„
szczerze, uczciwie i szybko na wszystkie
zapytania i uzasadnione roszczenia klientów.
Powyższe warunki gwarancji dotyczą
wyłącznie odpowiedzialności za
zakupiony produkt. Gwarancja nie wyłącza,
nie ogranicza ani nie zawiesza uprawnień
Kupujacego wynikających z niezgodności
towaru z umową. W kwestiach nie
uregulowanych niniejszym
dokumentem zastosowanie mają
przepisy Kodeksu Cywilnego.
10
Karta Gwarancyjna
Gwarancja Danfoss zostaje udzielona:
Imię i nazwisko: Telefon:
Adres:
Kod pocztowy:
UWAGA!
Karta gwarancyjna traci swą ważność w przypadku nie wypełnienia
wszystkich pozycji. Prosimy przeczytać informacje na odwrocie.
Data wykonania
Projekt wykonał /imię i nazwisko, nazwa, pieczątka/:
Instalację wykonał /imię i nazwisko, nazwa, pieczątka/:
Długość:
Nr.kat:
Zastosowanie:
■ Beton ■ Płytki ■ Parkiet
■ Podłogi drewniane ■ Winyl ■ Dywan
Moc maty:
projektu:
Data wykonania
instalacji:
Data sprzedaży i pieczątka sklepu:
11
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other print material. Danfoss reserves the right to alter its produc ts
without notice. This also applies to products already on order provides that such alterations can be made without subsequential changes being
necessary in specifications already agreed.
All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
Danfoss Sp. z o.o.
ul. Chrzanowska 5
05-825 Grodzisk Mazowiecki
Tel.: (22) 755 07 00
e-mail: info@danfoss.com
www.danfoss.pl
www.heating.danfoss.pl
Fax: (22) 755 07 01
088L8006 01.02- 12/2007
Loading...
