NÁVOD K POUŽITÍ
Danfoss elektrické topné rohože určené
pro tenké podlahy a k renovacím podlah
DŮLEŽITÉ !
- topná rohož nesmí být pořezána ani vystavena napětí v oblasti kolem spojky.
- topná rohož smí být připojena pouze elektrikářem, který k tomu má oprávnění.
CZ
Rohože Danfoss s kabely EFSM /
EFTM se používají především pro renovaci podlah (říká se jim také tenké
podlahy), tam kde je vyžadována
nízká výška zastavění.
Oblast využití
Na dřevě s kobercem, vinylem, parketami, atd.
Na dřevě s dlaždicemi
Na betonu s kobercem, vinylem, parketami, atd.
Na betonu s dlaždicemi
Na odkrytou dřevěnou podlahu na podlahových
nosnících
Uvedené hodnoty platí jen pro regulaci teploty se senzorem v podlaze (Max 27°C).
Danfoss - technické.parametry
Kabel
Typ
Napětí
Výkon
Rozměry (š x v)
Studený konec
Izolace vodiče
Izolace pláště
Max. teplota
EFSM / EFTM
Jednožilový/dvoužilový vodič
s opletením
230 V AC
60 W/m až 150 W/m
500 mm x 2,7 mm / 4,9 mm
4,0 m, 1,0 mm plus opletení
Te on FEP
PVDF/PVC 90°C
90°C
Lze je také použít pro standardní budovy s betonovými podlahami. Toto
jsou oblasti, které náš návod
k instalaci popisuje.
Maximální výkon na m
Připojení
Živý - černý
Neutrál - modrý
Zemnící - opleten
zeleno/žlutý
100 W/m
100 W/m
150 W/m
150 W/m
80 W/m
CE
Izolační hodnoty
podlah se
zainstalovanou
rohoží Danfoss
EFSM a EFTM
pravděpodobně
nepřekročí 0,125
mK/W
Typické izolační hodnoty:
Tenké podlahy s dlaždicemi, vinylem,
linem, atd. 0,035 mK/W
Plné podlahy s vinylem, linem, atd. 0,040 mK/W
Podlahy s parketami, korkem, kobercem, atd. 0,125 mK/W
Hladká lepenka/hobra a koberce 0,175 mK/W
Dřevěné podlahy na podlahových nosnících 0,375 mK/W
088L0381 07-2006
37
Obecný návod k instalaci
Při instalaci rohoží Danfoss® je nutné
řídit se následujícími instrukcemi:
1. Rohož smí být použita pouze
způsobem doporučeným
rmou Danfoss a musí být správně
připojena k hlavnímu zdroji
napětí.
2. Připojení rohože musí být provedeno
elektrikářem, který k tomu má
oprávnění.
3. Je nutné dodržovat výkony na m
doporučené pro jednotlivé instalace
a typ podlahy.
4. Topná rohož musí být chráněna
před nadměrným napětím a
tahem.
5. Prostor pod rohoží musí být čistý a
nesmí na něm být ostré předměty.
6. Opletení topné rohože musí být
uzemněno podle platných
předpisů pro elektrické instalace
(koupelny ČSN 33-2000 -7-701).
7. Topná rohož nesmí být řezána/zkra-
cována nebo vystavena napětí v
oblasti studené spojky.
8. Nedoporučuje se pokládat rohož při
teplotě nižší než +5°C.
9. Hodnota odporu topné rohože by
měla být změřena poté, co byla rohož
položena a potom po pokrytí izolační
směsí/betonem. Hodnota odporu
rohože by měla odpovídat hodnotě
uvedené na štítku rohože Danfoss
odchylkou -5 - +10%.
10. Doporučujeme, abyste si nakreslili plánek, kde vyznačíte umístění
rohože včetně umístění studeného
konce a koncové spojky.
2
s
2
Instalace
Typická podlahová konstrukce
Dlaždice, parkety, koberec, vinyl
Beton, izolační směs, cement
Senzor Danfoss
Rohože Danfoss lze použít při renovacích podlah (můžeme je položit
na existující dřevěné nebo betonové
podlahy) tam, kde je vyžadována nízká
výška zastavění a do nových betonových
podlah (rohože můžeme opatrně položit
na výztuhy nebo přímo na hrubou
betonovou vrstvu). Výsledkem je teplá,
suchá, na údržbu nenáročná podlaha.
Topná rohož by měla být uložena tak,
aby síť byla obrácena nahoru a kabel
dolů, avšak, je-li to z praktických důvodů
nezbytné, lze rohož položit i obráceně.
Tam, kde jsou podlahy místností vlhké, je
nezbytné instalovat izolaci proti vlhkosti.
Měření požadovaného výkonu
Potřebný výkon přirozeně závisí na
klimatických a izolačních podmínkách.
Tabulka na straně 2 je vodítkem k výběru
odpovídajícího typu vyhřívací rohože.
U tenkých a dřevěných podlah by měl
být instalovaný výkon maximálně 100
W/m. Výrobcem doporučená maximální
teplota podlahy musí být v každém
případě dodržena a zajištěna použitím
účinného regulátoru
topná rohož Danfoss
Stará podlaha
Izolace
Hrubý beton
Instalace vyhřívací rohože
Existuje několik různých metod, které
se dají použít k uložení topné rohože
Uvádíme zde dvě z nich:
1. Podlahu natřeme základním
nátěrem a naneseme na ni lepidlo na dlaždičky pomocí stěrky
opatřené zuby o délce 6mm. Topnou
rohož zatlačíme do lepidla kabely
směrem dolů. Potom dlaždicové
lepidlo zarovnáme.
2. Podlahu opatříme základním
nátěrem a rohož na ni položíme.
Potom topnou rohož zarovnáme
tvářecí směsí. Používáme-li samovyrovnávací tvářecí směsí, je nezbytné
pečlivě zabezpečit usazení rohože k
podlaze, jinak bude rohož plavat na
tvářecí směsi.
Zem
3
Topnou rohož lze položit na existující
dřevěnou nebo betonovou podlahu.
Je-li to nutné, vloží se mezi povrch podlahy a vyhřívací kabel ohnivzdorná
vrstva tak, že napřed položíme vrstvu
tvářecí směsi, pak sádrovou lepenku
nebo drátěné pletivo (průměr 1 mm, oka
20 x 20 mm)
Předtím než položíme topnou rohož, je
třeba změřit odpor topné rohože.
Hodnota odporu rohože by měla
odpovídat hodnotě uvedené na štítku
rohože Danfoss s odchylkou -5 - +10 %
Záruční list s příslušnými údaji musí být
řádně vyplněn před zalitím rohože.
Doporučujeme zakreslit si plán položení
kabelu, kde bude také vyznačeno
uložení studeného konce, koncové spojky a rozvodné krabice.
4
Topné rohože musí být položeny
rovnoměrně po celé podlaze a musí být
vedeny mimo místa, kde jsou trubky,
vany, skříňky apod. Je dovoleno
pokládat topné rohože pod umyvadly
a skříňkami, které jsou upevněny na
závěsech.
Topné rohože nesmí být instalovány
přes dvě nebo více místností.
Dále musí být topné rohože vedeny
kolem odpadů, nádrží a jiných překážek,
kde jsou předměty připojeny k podlaze,
abychom se vyhnuli pozdějšímu vrtání
děr do rohoží.
Je-li délka rohože Danfoss větší než
délka místnosti kam ji pokládáme,
musíme rohož u koncové zdi přehnout.
Provádíme to přestřižením rohože
(NESMÍME PŘESTŘIHNOUT KABEL!),
potom rohož přehneme a umístíme
rovnoběžně s prvním pruhem.
Rohož Danfoss nesmíme v žádném
případě zkracovat. Jakákoliv přebývající
délka může být položena na studená
místa např. ke vstupním dveřím, obvodovým zdím a velkým proskleným
plochám. Způsob uložení propočítáme
a promyslíme před instalací.
5

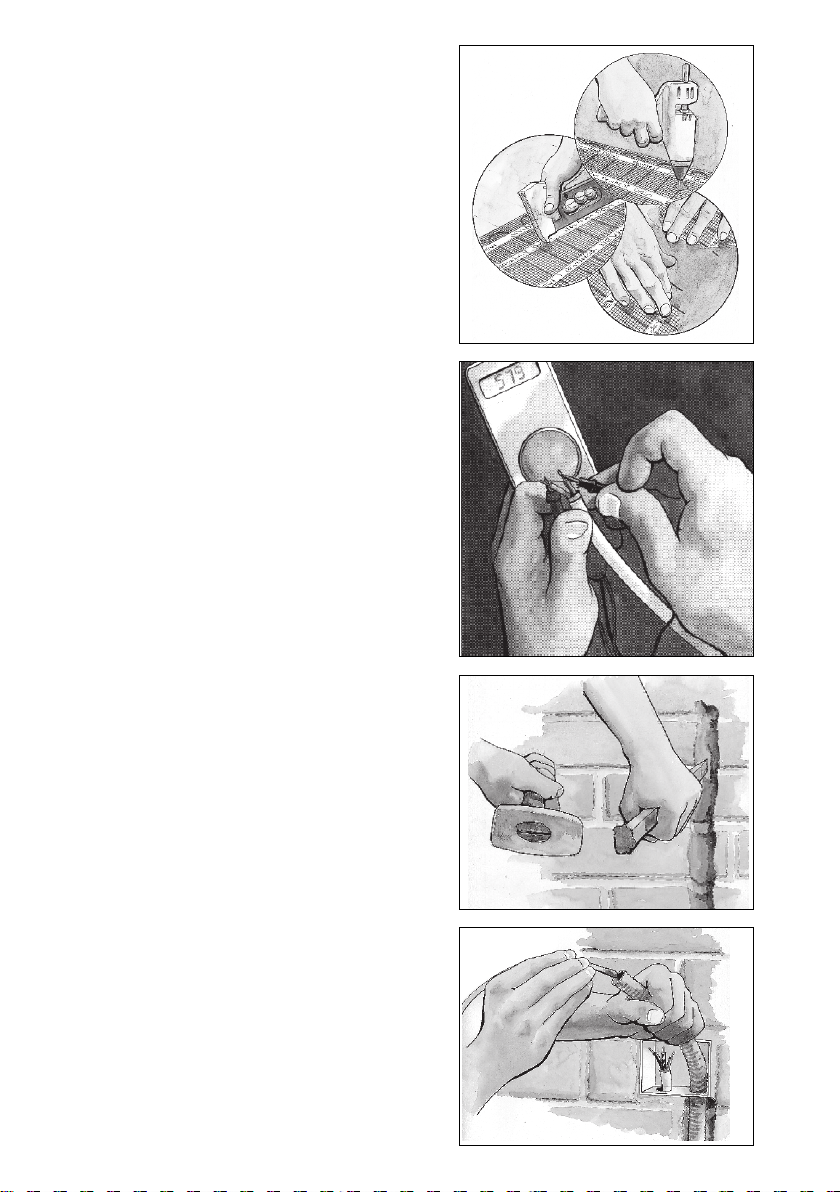

Rohož připevňujeme k podlaze
lepidlem, hřebíky nebo svorkami atd.
Rohož by měla být připevňována v
pravidelných roztečích (20-25 cm v obou
směrech), poněvadž pokud ji budeme
pokrývat samovyrovnávací tvářecí
směsí, mohla by nám vyplout nad tento
materiál.
Odpor a izolační odpor kabelu musí
být před i po nanesení pokrývací vrstvy
ověřen. Hodnota odporu rohože by měla
odpovídat hodnotě uvedené na štítku
rohože Danfoss s odchylkou -5 - +10%.
Je-li to požadováno, vysekáme ve zdi
drážky pro krky na kabel senzoru a pro
studený konec a díru na zásuvku termostatu Danfoss.
Pochopitelně je výhodné mít díry a
drážky připravené před pokládáním
kabelů
Pro připojení rohože a termostatu
potřebujeme zainstalovat dvě instalační
trubky, jedna pro připojení studeného
konce kabelu (220 V~) a druhá pro kabel
senzoru k termostatu.
6
Trubka pro uložení senzoru musí být vyvedena 50-100 cm do prostoru podlahy,
abychom zajistili, že senzor je uložen
mezi kabely a ve stejné rovině nebo jen
těsně nad nimi.
Poloměr ohybu instalační trubky pro
kabel senzoru nesmí přesáhnout
6 cm.
Trubku je nutno na konci uzavřít, aby do
ní nepronikl beton/vyrovnávací směs.
Je důležité, abychom vybrali tvářecí
směs vhodnou pro vytápěné podlahy
a abychom se při nanášení přesně řídili
pokyny dodavatele.
Nezapomínejme, že podlahu je
třeba před nanesením tvářecí směsi
opatřit základním nátěrem. Mají-li být
položeny dlaždice, je možné nanášet
lepidlo přímo na vyhřívací rohož za
předpokladu, že je rohož lepidlem zcela
obklopena.
7
Je důležité řídit se přesně návodem
výrobce, aby bylo dosaženo úplného
vyschnutí betonu. Doba potřebná pro
vyschnutí betonu je asi 30 dnů, tvářecí
směs vysychá asi 7 dnů.
Nastavení
Optimálního opt.ovládání rohoží
Danfoss dosáhneme použití elektronického termostatu Danfoss. Ten nám
zajistí operativní a účinné ovládání a
přitom bude chránit jak vaše pohodlí, tak
peněženku.
Rohož Danfoss musí být ovládána termostatem s podlahovým senzorem.
Maximální teplota pro dřevěnou podlahu položenou přímo na beton je 27°C.
Dodavatel zodpovědný za povrchovou
úpravu podlahy by měl být informován,
že do ní bude instalováno podlahové
vytápění, aby použil vhodných pojidel
apod.
Při instalaci v koupelně nesmí být
ovládací prvek v dosahu z vany
nebo ze sprchy-termostat umístit
do zóny 3 (ČSN 33-2000-7-701).
Odpor a izolační odpor topné rohože
musí být po instalaci ověřen. Hodnota odporu rohože by měla odpovídat
hodnotě uvedené na štítku rohože
Danfoss s odchylkou -5 - +10%.
8
Topná rohož smí být připojena
pouze elektrikářem, který k tomu má
oprávnění.

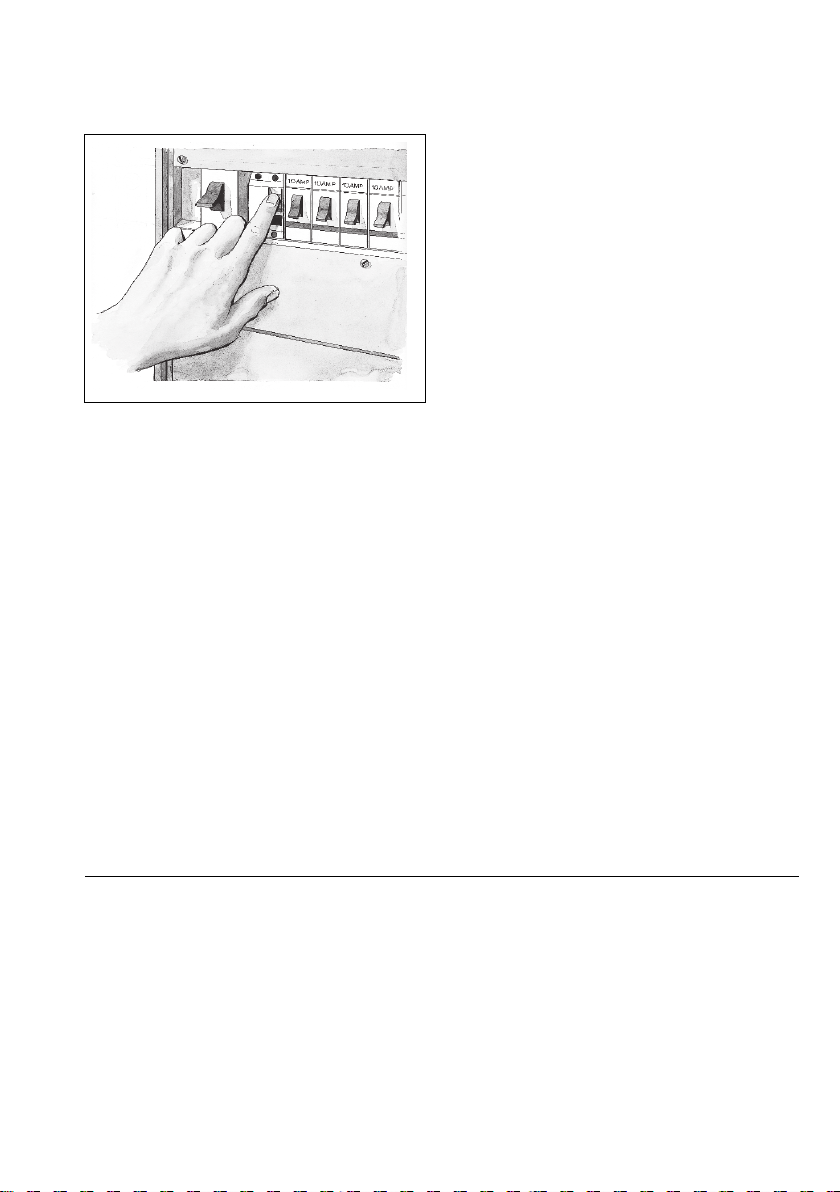

Hlavní přívod napětí musí být před
připojením termostatu vypnut.
Systém EFET 130 by měl být připojen
přes relé RCD (proudový chránič) s maximálním proudem při zapnutí 30 mA.
Hlavní přívod napětí je připojen ke
koncovkám označeným N (neutrál
svorka č.1) a L (fáze svorka č. 2 ). Fáze
je připojena ke koncovce označené
ciferníkem (svorka č. 5), pokud je
požadován noční pokles teploty (pokles
o 5ºC ovládaný spínacími hodinami),
Topná rohož je připojena přes svorky č. 3
a č. 4 označen jako /\/\/\/\/\/\/\/\.
Koncovka N je neutrál (N = modrý) a
koncovka L je živý/fáze (L = černý).
Senzor musí být namontován ke koncovkám označeným NTC. U svorek NTC
nezáleží na pořadí připojení drátů.
Tyto dva dráty můžeme připojit jak
potřebujeme.
Zemnící drát (zeleno/žlutý) je připojen
k opletení topné rohože a k velkému
šroubu v pravém dolním rohu
termostatu.
Pozor!Zemnící vodič musí být
spojen s místním pospojováním
neživých částí v koupelnách!
Elektrický rozvod musí být
vybaven vypínačem se
vzdáleností rozpojených
kontaktů min. 3 mm !
Po instalaci nezapomeneme řádně
vyplnit záruční list.
Záruční list musí být uschován a použit
v případě stížností. Danfoss poskytuje
záruku pouze pokud je záruční list řádně
vyplněn podle instrukcí na následující
stránce.
9
ZÁRUKA Danfoss
Zakoupili jste si sytém vytápění Danfoss,
který Vaší domácnosti přinese pohodlí a
úspory.
Systém rmy Danfoss zahrnuje termostaty EFET 130, EFIT 550 a topné rohože
EFSM a EFMT.
“V případě materiálové vady na Vámi
zakoupeném výrobku bude rma
Danfoss případné reklamace řešit v
souladu s aktuálně platným obchodním
zákoníkem.”
“Danfoss poskytuje záruku na materiálové a výrobní vady topných rohoží
po dobu 2 let, pokud není uvedeno
jinak. “
Záruka se poskytuje za podmínky, že
ZÁRUČNÍ LIST na druhé straně tohoto
listu je řádně vyplněn, je doložen doklad
o zakoupení zboží, jsou dodrženy
návody na instalaci a závada je rmou
Danfoss nebo oprávněným distributorem rmy Danfoss prozkoumána nebo
je jim předložena.
Záruka rmy Danfoss se nevztahuje
na neodborně provedené instalace,
na závady způsobené nesprávnými
typy zařízení, které dodaly jiné rmy,
na špatné zacházení, na poškození
způsobené třetí stranou ani žádné
jiné následné škody. Pokud bude
požadováno, aby rma Danfoss zkontrolovala nebo opravila závady způsobené
některou z těchto příčin, má právo na
plnou úhradu takové práce.
10
Záruční list
Firma Danfoss poskytuje záruku:
Jméno
Adresa:
Telefon:
PSČ:
Upozornění !
K získání záruky od rmy Danfoss je nutné pečlivě vyplnit následující údaje. Další
Dodavatel projektu topných rohoží::
Elektrické instalace provedl:
Délka rohože:
Skladové číslo:
Použití:
Betonová podlaha Dlaždice Parkety
Dřevěná podlaha Vinyl Koberec
záruční podmínky jsou uvedeny na předchozí straně.
Projekt
odevzdán dne:
Datum instalace:
Watt:
Číslo rohože:
číslo štítku topné
rohože:
Razítko dodavatele:
11
Danfoss nemůže přijmout žádnou odpovědnost za případné chyby v katalozích, brožurách a ostatních tištěných materiálech. Danfoss si
vyhrazuje právo měnit své výrobky bez předchozího upozornění. Toto se týká rovněž výrobků již objednaných, pokud mohou být takové
změny provedeny bez následných nezbytných změn v již dohodnutých technických podmínkách. Všechny obchodní známky v tomto
materiálu jsou majetkem příslušných společností. Danfoss a logo Danfoss jsou obchodními známkami společnosti Danfoss A/S. Všechna
práva vyhrazena.
Danfoss s.r.o.
V Parku 2316/12
148 00 Praha 4 - Chodov
Tel.: 283 014 111
Fax: 272 70 17 53
E-mail: danfoss.cz@danfoss.com
www.danfoss.cz
088L0381 - 01.01
Loading...
