Gebruiksaanwijzing NL
Klokthermostaat EFIT 550
Inhoudsopgave
Inleiding......................................................................... 2
Kennismaking met thermostaat type EFIT 550............. 3
Gebruik van uw Danfoss Verwarmingsysteem.............. 5
Dagelijks gebruik........................................................... 6
Instellen van de tijd ....................................................... 10
Programmeren van de klok........................................... 11
Garantie......................................................................... 16
Bedek de voorkant van de thermostaat niet met een
handdoek o.i.d. !
08095111 - 01.01 12-2003
Inleiding
U heeft een Danfoss thermostaat type EFIT 550, welke deel
uitmaakt van een compleet elektrisch
vloerverwarmingsysteem, gekocht.
De Danfoss thermostaat EFIT 550 is ontwikkeld om uw
woning of vloer beter en gebruikersvriendelijker te
verwarmen.
Door het dynamisch functioneren van de EFIT 550 aan de
hand van ruimte- en vloertemperatuur, regelt de
thermostaat de verwarming met een hoge mate van
comfort tegen geringe kosten.
De eerste paar dagen zal de EFIT 550 gebruiken om te
berekenen hoe de ruimte of vloer het beste verwarmd kan
worden.
Daarna zal hij continu observeren hoe de ruimte of vloer
zich gedraagt, en met deze informatie een zo hoog
mogelijk rendement uit uw verwarming halen.
Wij wensen u vele jaren van aangenaam comfort met uw
Danfoss systeem.
2
• Kennismaken met de thermostaat EFIT 550
De EFIT 550 is een zichzelf aanpassende
temperatuurregelaar die speciaal voor vloerverwarming
is ontwikkeld.
De EFIT 550 zal leren hoe de vloerwarmte aan de ruimte
wordt afgegeven en hoe de buitentemperatuur het ruimteklimaat beïnvloedt.
Als gebruiker ervaren wij comfort uit een combinatie van
vloer- en ruimtetemperatuur. Door het constant houden
van beide temperaturen is het mogelijk om een hoge
mate van comfort te bereiken.
Wij weten dat een hogere vloertemperatuur een relatief
lagere ruimtetemperatuur kan compenseren, hetgeen
resulteert in een vermindering van het energie verbruik
zonder het comfort te verminderen.
3
Dit alles betekent dat zodra u de EFIT 550 op de gewenste
temperatuur instelt er geen verdere instellingen uwerzijds
nodig zijn.
De EFIT 550 regelt automatisch de verwarming zoals u
deze heeft ingesteld, ongeacht de weersomstandigheden.
Dit betekent ook dat de EFIT 550 bij het constateren
van een plotselinge daling van de ruimtetemperatuur de
verwarming niet onmiddellijk inschakelt, maar gedurende
tien minuten berekent of dit mogelijk het gevolg is van een
geopend raam.
De instelling van de nachtverlaging is eenvoudig. U hoeft
niet te bedenken wanneer de verwarming moet beginnen
om op de ingestelde tijd de juiste temperatuur te bereiken.
U hoeft de EFIT 550 alleen maar “mee te delen” op welke
tijd u de gewenste temperatuur wilt hebben. Voor de rest
regelt de EFIT 550 alles voor u.
Omdat de thermostaat het warmtegedrag van de ruimte of
vloer heeft geleerd weet hij precies het tijdstip waarop hij
de verwarming moet starten om de gewenste temperatuur
op de juiste tijd te bereiken.
4
Het gebruik van uw Danfoss verwarmingsysteem
• De functie van bedieningsknop
Het is mogelijk om de bedieningsknop met de klok
mee of tegen de klok in te draaien.
Dit wordt aangegeven door ...
Ook is het mogelijk om de bedieningsknop even in te
drukken of ingedrukt te houden. Dit wordt aangegeven
door ...
• Overzicht van alle symbolen in het display
Klokprogramma actief
Vorstbeveiliging
aan
Numerieke
aanwijzing voor
temperatuur,
tekst etc.
Dagaanduiding
Knipperende
punt voor actuele tijd
Klok instellen
Verwarming aan
Graden aanduiding
Aanwijzing
AM/PM bij
12 uur klok
24 uur ring,
actuele tijd en
klokprogramma
Aanduiding programmeren
5
• Het dagelijks gebruik
De EFIT 550 heeft twee gebruiksfuncties :
Constante temperatuur met het klokprogramma uit.
Kan worden gebruikt als “Party stand” of voor
een constante verlaging van de temperatuur
als u op vakantie gaat. Dit wordt aangegeven
door een compleet gevulde klokring ...
Automatische klokprogramma schakeling tussen
dag- en nachttemperatuur.
Kloktijd en -programma moeten reeds
ingesteld zijn. Dit wordt aangegeven door
het kloksymbool en de klokring geeft het
tijdprogramma aan ...
Als alleen de vloertemperatuur wordt geregeld geeft de
thermostaat een stand aan tussen 1 en 10 in plaats van
een temperatuur.
6
De standen komen ongeveer overeen met de volgende
temperaturen.
1 2 3 4 5 6 7 8 9 10
5 10 15 20 25 30 35 40 45 50 ºC
Deze tabel helpt u om makkelijk de gewenste comfort
instelling te kiezen. De waarden zijn richtwaarden omdat de
voeler niet de exacte vloertemperatuur weergeeft.
De voelertemperatuur hangt af van de volgende factoren:
• De plaats van de voeler in de lijmlaag of beton/cement
vloer
• De dikte van de lijmlaag of beton/cement vloer.
• De afstand van de voeler tot de verwarmingsdraden
De display geeft altijd dezelfde ingestelde dagtemperatuur
of stand aan gedurende de dag- en nachtperioden. De EFIT
550 zal echter gedurende de nacht de ingestelde verlaging
uitvoeren.
7
Temperatuur verhogen
U wilt de temperatuur verhogen…
Knop in de richting van de klok
draaien om de temperatuur te verhogen.
Temperatuur verlagen
U wilt de temperatuur verlagen…
Knop tegen de richting van de klok in
draaien.

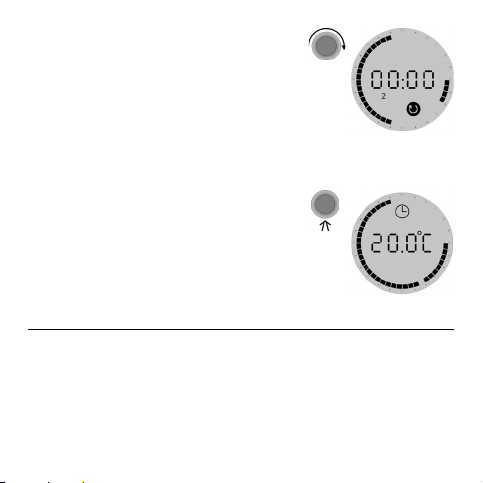

Klokprogramma inschakelen
U wilt het klokprogramma activeren...
De knop indrukken om het
klokprogramma in te schakelen.
Het uitschakelen kan door opnieuw op
de knop te drukken.
8
Nacht instelling tussen
00:00 en 07:00
De actuele tijd is tussen
10:00 en 10:30
Automatische nachtverlaging
De urenring aanduiding geeft aan wanneer de normale- of de
nachttemperatuur is ingeschakeld. De knipperende punt geeft
de actuele tijd aan op het half uur nauwkeurig.
De fabrieksinstelling van de nachtverlaging is 5 °C.
U kunt de nachtverlaging aanpassen in de basisinstelling van
de thermostaat.
Druk de bedieningsknop 12 seconden in.
In de display verschijnt de tekst CODE.
Draai aan de knop rechtsom tot het getal 0044
verschijnt. Druk de bedieningsknop in.
Druk de bedieningsknop nogmaals 4 keer in tot
de tekst LO verschijnt. Stel de gewenste
nachtverlaging in door de knop te draaien.
Druk de bedieningsknop 2 maal in.
Handmatige nachtverlaging
Met het klokprogramma uit kan de nachttemperatuur ook handmatig worden ingesteld.
Als de temperatuur handmatig wordt verlaagd
tot de minimum waarde van +5°C of stand 1dan wordt het
symbool voor vorstbeveiliging zichtbaar in de display.
Als de temperatuur onder +5ºC of stand 1 wordt ingesteld, dan
schakelt de thermostaat uit. In de display verschijnt OFF.
Dit kan alleen bij uitgeschakeld klokprogramma.
Als men de temperatuurinstelling weer verhoogt wordt de
thermostaat weer ingeschakeld.
9
• Instellen van kloktijd en dag
U wilt de kloktijd instellen, de klok
heeft namelijk geen fabrieksinstelling,
of veranderen
3 sec.
(bijvoorbeeld zomer / wintertijd).
Druk 3 seconden op de knop.
De kloktijd kan nu vooruit of terug gezet worden door de
knop naar rechts of links te draaien. Let op dat de klok
gekoppeld is aan de dag.
Dus altijd eerst controleren of de juiste dag is ingesteld.
U kunt de dag kiezen door de klok rechtsom of linksom
door 0:00 uur te draaien. De getallen 1 t/m 7 corresponderen niet met een bepaalde dag; u kunt zelf kiezen welke
dag van de week nr.1 is. (bijv. 1 = maandag etc.)
Zijn de juiste dag en tijd ingesteld,
dan moet u de knop indrukken om
de instellingen in het geheugen op
te slaan.
10
• Programmeren van de klok
U wilt nachtverlaging programmeren…
(Het klokprogramma heeft geen fabrieksinstelling)
Houd de knop gedurende 6 seconden
ingedrukt.
Eerst verschijnt na 3 seconden de tijd
6 sec.
en dag en daarna, na 6 seconden, de
cijfers 1 t/m 7 plus het programma
symbool in beeld.
Draai nu aan de knop om de dag te
kiezen (bijvoorbeeld 1 = maandag).
Druk nogmaals om de programmering
te starten.
11
Om de perioden van nachtverlaging
en normale temperatuur in te stellen
wordt de knop nu achtereenvolgens
gedraaid en ingedrukt.
Het programma schakelt telkens
tussen eerst de lage (nachtverlaging)
en daarna de hoge (normaal)
temperatuur als u de knop indrukt.
Na de druk op de knop kunt u door
te draaien telkens de perioden instellen.
12
Voorbeeld
Na het oproepen van het
programmeermenu kiest u een
dag (draaien) en drukt
op de knop…
U draait de knop zolang, tot de
eerste tijd wordt aangegeven waarbij
u de normale temperatuur wilt hebben,
bijvoorbeeld 06:00 uur.
Daarna ter bevestiging drukken…
Draai tot de tijd verschijnt, waarop u
de temperatuur wilt verlagen,
bijvoorbeeld 07:30 uur.
Daarna ter bevestiging drukken…
13
Draai weer aan de knop tot de
volgende periode met de normale
temperatuur bereikt wordt,
bijvoorbeeld 15:30 uur.
Drukken…
Draai zolang aan de knop tot de tijd is
bereikt voor de volgende
temperatuurverlaging, bijvoorbeeld
22:30 uur.
Drukken…
14
Als u de volgende dag ook wilt
programmeren draai dan de knop
rechtsom tot het programma op de
volgende dag staat.
Op deze manier is het mogelijk om
alle dagen van de week te programmeren.
Einde
Indien alle gegevens zijn ingevoerd
moet men deze in het geheugen
vastleggen.
Dit doet men door de knop 3
3 sec.
seconden ingedrukt te houden.
Het display zal naar de normale
weergave omschakelen.
Bedenk dat u bij de EFIT 550 alleen de tijd
programmeert waarop uw kamer op de ingestelde
temperatuur moet zijn. De thermostaat regelt verder
alles voor u. Dat betekent dat u niet hoeft te berekenen
wanneer uw verwarmingsysteem moet beginnen met
verwarmen. De EFIT 550 neemt dit van u over.
15
De Danfoss Garantie
U heeft een Danfoss product gekocht,
waarvan we zeker zijn dat het de
behaaglijkheid en het comfort in uw huis
zal verhogen.
Danfoss levert complete verwarmingsystemen met Danfoss EFTM 150
verwarmingmatten, Danfoss EFET 520
en EFIT 550 thermostaten en Danfoss
kunststof montagenagels.
Mocht u, tegen alle verwachting in,
problemen ondervinden met uw Danfoss
verwarmingsysteem, dan is het belangrijk
te weten dat Danfoss, met fabrieken
in Denemarken en als leverancier in de
Europese Unie, gehouden is aan de bepalingen zoals die zijn opgesteld in de EU
richtlijn 85/374/CEE en aan alle relevante
nationale wetten.
Danfoss geeft 10 jaar garantie op
materiaal- en productiefouten voor verwarmingmatten type EFTM 150.
Voor alle andere Danfoss producten, die
bij het elektrisch verwarmingsysteem horen, geldt een garantieperiode van 2 jaar.
De garantie geldt alleen, indien het GARANTIE CERTIFICAAT op de juiste wijze
is ingevuld, de aankoopnota kan worden
getoond en het defect door een bevoegd
16
elektro-installateur is vastgesteld.
Het GARANTIE CERTIFICAAT dient in de
landstaal te worden ingevuld.
Indien u in aanmerking komt voor
garantie, verplicht Danfoss zich tot het
kosteloos repareren of het leveren van
een nieuw product, zonder berekening
van bijkomende kosten die betrekking
hebben op de reparatie of de
nieuwlevering.
De garantie is niet van toepassing als
de installatie is uitgevoerd door een niet
offi ciële installateur of als fouten zijn
ontstaan door een verkeerd ontwerp,
misbruik of schade veroorzaakt door
derden. Tevens wordt geen garantie
verleend op gevolgschade veroorzaakt
door het onjuist aansluiten van een
vloerverwarmingsysteem.
Als Danfoss wordt verzocht defecten door
bovengenoemde oorzaken te inspecteren
of te repareren, dan zullen alle werkzaamheden en kosten die daaruit voortvloeien
aan de klant in rekening worden gebracht.
De garantie geldt alleen indien betalingen
van geleverde materialen zijn ontvangen.
Danfoss zal altijd serieus ingaan op
aanvragen en redelijke verzoeken van
klanten.
De Danfoss Garantie wordt verleend aan:
Naam:
Adres:
Postcode/Plaats: Telefoon:
Garantie Certifi caat
Om aanspraak te kunnen maken op de Danfoss Garantie, moet het volgende
volledig worden ingevuld. Kijk op de vorige pagina voor de garantieregels.
Elektra installateur: Datum van aansluiten:
Type thermostaat: Productie code:
Stempel leverancier:
Belangrijk!
17
Danfoss kan niet verantwoordelijk worden gesteld voor mogelijke fouten in catalogi,
handboeken en andere documentatie. Danfoss behoudt zich het recht voor zonder
voorafgaande kennisgeving haar produkten te wijzigen. Dit geldt eveneens voor reeds
bestelde produkten, mits zulke wijzigingen aangebracht kunnen worden zonder dat
veranderingen in reeds overeengekomen specifi caties noodzakelijk zijn.
Alle in deze publicatie genoemde handelsmerken zijn eigendom van de respectievelijke
bedrijven. Danfoss en het Danfoss logo zijn handelsmerken van Danfoss A/S.
Alle rechten voorbehouden
18
Danfoss B.V.
Postbus 218
NL-3100 AE Schiedam
Tel. (0)10 249 21 10
Fax. (0)10 249 21 11
19
Aansluitschema
27
Netwerkaansluiting
Installatie instructie NL
Klokthermostaat type EFIT 550
Inhoudsopgave
Installatie van de EFIT 550 ............................................ 2
Basisinstelling ............................................................... 11
Veranderen van de basisinstellingen............................. 13
Fabrieksinstellingen ...................................................... 21
Netwerk......................................................................... 22
Foutmeldingen .............................................................. 24
Technische gegevens.................................................... 26
Aansluitschema............................................................. 27
Let op !!
De installatie van de EFIT 550 mag alleen door een
bevoegde installateur worden uitgevoerd.
Wees voorzichtig met het aanpassen van de
basisinstellingen. Een niet goed uitgevoerde installatie of
basisinstelling kan een beschadiging van de verwarming
veroorzaken.
08095111 - 01.01 12-2003
Installatie van de EFIT 550
Voordat u de EFIT 550 gaat installeren, dient de
thermostaat open gemaakt te worden.
Verwijder de frontkap door indrukken van de nok in het
bovenste deel van de frontkap (middelste gat).
Trek daarna de frontkap eraf.
Ontgrendelnok
2

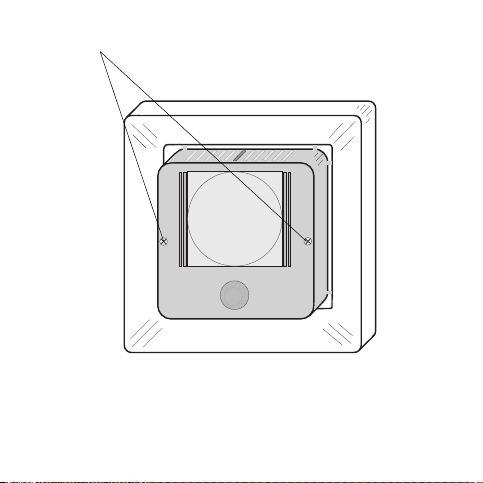

Draai aan beide zijden de schroeven los en verwijder
daarna het displaymoduul door er licht aan te trekken.
Schroeven
3
Verwijder daarna de afdekplaat van de thermostaat.
Afdekplaat
4
De thermostaat dient te
worden aangesloten, zoals
hiernaast afgebeeld.
Danfoss 550
Vloervoeler
Netwerkverbinding
(NTC)
Verwarmingskabel
max. belasting
16 Amp.
Voeding
180-250 V
50/60 Hz
Het aardscherm van de verwarmingskabel wordt niet op de
EFIT550 aangesloten. Deze dient men te verbinden, via een
las in de inbouwdoos, met de aarddraad van de installatie.
5
Als u de EFIT 550 installeert kiest u eerst het soort
verwarmingssysteem en aan de hand hiervan welke
voelers er gebruikt dienen te worden.
Danfoss raadt u aan altijd een vloervoeler te installeren!
Vloer (bij)verwarming:
• Constante vloertemperatuur bijvoorbeeld in badkamers
en andere ruimten welke vaak met blote voeten worden
betreden.
• Installeer de vloervoeler en kies “alleen vloervoeler” (FS)
in de basisinstelling.
Ruimteverwarming:
• Regeling van de kamertemperatuur in woonkamers etc.
• Installeer de vloervoeler en kies “zowel vloer- als
ruimtevoeler” (rFS) in de basisinstelling.
Geen vloervoeler:
• Er wordt geen gebruik gemaakt van de vloervoeler
• Kies voor “alleen ruimtevoeler” (r S) in de basisinstelling.
• Bedenk echter dat de temperatuurregeling minder
precies is zonder de vloervoeler. Danfoss beveelt daarom
altijd een vloervoeler aan.
Gebruik altijd een vloervoeler indien de verwarmingmat
op of onder een houten oppervlak is aangebracht !
6
Waarschuwing
Let op dat thermostaten, die in een netwerk worden
opgenomen, spanningsvrij zijn voordat men met het
aansluiten van het netwerk begint. Schakel de
voedingsspanning pas weer in als alle thermostaten
op het netwerk zijn aangesloten.
Bevestigingsgaten
U kunt het
basismoduul d.m.v.
enkele van de acht
bevestigingsgaten in
de inbouwdoos
monteren.
7
Om met de Danfoss EFIT 550 het hoogst mogelijke
rendement te behalen dient de thermostaat op de muur
te worden bevestigd met in acht name van de volgende
regels:
• Montage hoogte, tussen 80 - 150 cm.
• Op een muur welke geen buitenmuur is.
• Op een muur welke niet wordt blootgesteld aan direct
zonlicht.
• Uit de buurt van ramen en deuren welke geregeld
worden geopend.
• Op een plaats waar de thermostaat niet wordt afgedekt
door gordijnen, handdoeken etc.
De thermostaat kan beter niet geplaatst worden in kleine
badkamers met onvoldoende ventilatie.
Plaats in deze gevallen de thermostaat net buiten de ruimte
(gebruik dan alleen de vloervoeler - FS).
De thermostaat dient niet gemonteerd te worden op
plaatsen met risico van spatwater, bijvoorbeeld dicht bij
stromend water.
8
De thermostaat kan nu weer worden gemonteerd. Eerst
monteert u de afdekplaat op het basismoduul, daarna het
displaymoduul, en als laatste de frontkap.
Waarschuwing:
Het display moet zorgvuldig op het basismoduul worden
gemonteerd. Zorg ervoor dat de acht polige steker precies
gepositioneerd wordt. De vier geleiders zorgen verder voor
een correcte verbinding.
Let er bij het vastdraaien op dat de beide zij-schroeven
slechts licht aangedraaid worden.
Doe dit laatste zeer zorgvuldig om problemen achteraf te
voorkomen.
9
Licht aandraaien !!
10
Inbedrijfstelling
Bij de eerste inbedrijfstelling moet een
code worden ingegeven om toegang te
krijgen tot het programmeren
van de basisinstellingen.
Draai aan de knop om de code te kiezen.
Kies de code: 0044
Na het instellen van de code drukt
u op de knop.
Bepaal nu welke voelers gebruikt worden…..
11
Bij de EFIT 550 heeft u de mogelijkheid te
kiezen tussen twee voelers: een ingebouwde
en een externe temperatuurvoeler.
Deze laatste wordt in de vloer geïnstalleerd.
Kies de voelers die voor het systeem
nodig zijn.
Draai aan de knop voor de keuze:
alleen ruimtevoeler (rS)
alleen vloervoeler (FS)
beiden voelers (rFS)
Bevestig uw keuze door op de knop
te drukken.
(Wanneer de EFIT 550 alleen de vloervoeler
gebruikt verschijnt er in het display geen
temperatuuraanduiding (5°C tot 35°C),
maar een cijfer van 1 tot 10.)
Gebruik altijd een vloervoeler indien de
verwarmingmat op of onder hout is aangebracht !
12
Het veranderen van de basisinstelling
Indien het noodzakelijk is om de
fabrieksinstellingen of reeds gemaakte
basisinstelling te wijzigen moet u de
12 sec.
knop ca. 12 seconden ingedrukt
houden.
Het is nu mogelijk om door ingave
van de wijzigingscode de
basisinstellingen te veranderen.
Draai aan de knop om de code te
kiezen ...
Kies de code: 0044
Na het instellen van de code drukt u op de knop.
13
• Alleen, master, slave
Allereerst moet u in de basisinstelling
vastleggen of de EFIT550 alleen, als
master of als slave werken moet.
Indien er meerdere thermostaten in een
netwerk met elkaar zijn verbonden mag er
slechts één de master zijn.
Verdere informatie over de netwerkfuncties
op blz. 22.
Fabrieksinstelling ALO=Alleen
Draai om te kiezen voor:
alone (ALO)
master (MAS)
slave (SLA)
Bevestig uw keuze door op de knop
te drukken.
Let op dat in de slave functie niet alle instellingen bij de
verdere programmering gemaakt kunnen worden. Enkele
functies worden door de master regelaar overgenomen.
14
• ° C of °F
U ziet nu een keuze of de thermostaat
in graden Celsius of Fahrenheit moet
aanwijzen.
Fabrieksinstelling °C
Draai om te kiezen voor:
Graden celcius °C
Fahrenheit °F
Bevestig uw keuze door een druk op
de knop.
15
• Verwarmingssysteem
Bij de EFIT 550 heeft u de mogelijkheid
tussen twee voelers te kiezen: een
ingebouwde ruimtevoeler en een externe
voeler welke in de vloer dient te worden
aangebracht. Kies voor de voelers, welke
u in het systeem nodig of beschikbaar
heeft. (Bij de eerste inbedrijfstelling
is dit reeds ingesteld.)
Fabrieksinstelling rFS=beide voelers
Draai aan de knop voor de keuze van:
ruimtevoeler (rS)
vloervoeler (FS)
beiden, zowel
vloer- als ruimtevoeler (rFS)
Bevestig uw keuze met een druk op de knop.
(Bij gebruik van alleen de vloervoeler
verschijnt er in het display geen temperatuur, maar een
getal van 1 tot 10)
Gebruik altijd een vloervoeler indien de verwarmingmat
op of onder hout is aangebracht !
16
• Maximale vloertemperatuur
Als een maximale temperatuur in de vloer
niet mag worden overschreden moet de
functie (Mt) worden ingesteld.
Het instelbereik ligt tussen 20°C en 50°C.
Fabrieksinstelling 45°C
Draai aan de knop om de maximale
vloertemperatuur in te stellen:
MT 20 - 50°C
Bevestig uw ingave met een druk op
de knop.
Let op !!
De fabrieksinstelling is in verband met de temperatuurbeveiliging van de verwarmingmat ingesteld op 45°C.
Neem de richtlijnen van de leveranciers van
vloerconstructies in acht. Bij een houten vloer adviseert
Danfoss een maximale temperatuur van 27°C.
Max. temperatuurInstelling voor verschillende vloerconstructies !
Te gels op spaanplaat
Ta pijt/vinyl op spaanplaat
Houten vloeren (Parket, planken etc.)
Anders (beton, cement etc.)
17
27°C
35°C
27°C
45°C
• Temperatuur afwijking (offset)
De functie offset (OFFS) dient ervoor om een
afwijking tussen de temperatuur van de
thermostaat en een eventueel aanwezige
thermometer te elimineren. Indien een
thermometer bijvoorbeeld 1°C meer aangeeft
dan de thermostaat, is het mogelijk dat met de
offsetfunctie bij te stellen met +1ºC.
Het bereik loopt van -5,5°C tot +5,5°C.
Fabrieksinstelling 0°C
Draai aan de knop om de
offsettemperatuur in te stellen.
OFFS -5,5 - 5,5°C
Bevestig de ingave door een druk op de knop.
18
• Nachtverlaging
In combinatie met het ingebouwde
klokprogramma kan een aantal graden
nachtverlaging (LO) worden ingesteld.
Het instelbereik ligt tussen 0°C en -15°C.
Fabrieksinstelling -5°C
Draai aan de knop om de
temperatuurverlaging in te stellen:
LO 0 - -15°C
Bevestig de ingave door een druk op de knop.
(Kies -5°C als de temperatuur met 5 graden moet worden
verminderd.)
Bij een normale ruimteverwarming en alleen
vloerverwarming bevelen wij aan de temperatuur met niet
meer dan 5°C te verlagen.
19
• Instellen van de klokweergave.
Kies of de klok een 24 uurs of 12 uurs
AM/PM aanduiding moet hebben.
Fabrieksinstelling 24 uur
Draai de knop in de gewenste stand:
24 uur aanduiding 12 uur AM/PM
aanduiding
Bevestig de ingave met een druk op
de knop.
Om de basisinstellingen te verlaten drukt u op de knop.
De thermostaat staat nu weer in het menu
voor dagelijkse bediening.
20
Fabrieksinstellingen
In de thermostaat zijn de volgende instellingen van
fabriekswege geprogrammeerd:
Functie
Netwerk
Alone Alone, Master of
Slave
Te mp. aanwijzing
Voelertype
Max. vloertemp. 45°C 20°C tot 50°C
Offset 0,0ºC -5,5ºC tot + 5,5ºC
Nachtverlaging
Weekdag 1 1, 2, 3, 4, 5, 6, 7
Klokweergave 24 12 uur AM/PM,
Tijdinstelling
Aantal schakelingen
21
Fabrieksinstelling Instelbereik
Cº ºC of ºF
rFS
Ruimte + vloer
-5ºC -1º tot -15ºC
--:-- --:--
-
Ruimte, vloer of
Ruimte + vloer
of 24 uur
tot 336 per week
Netwerkverbindingen
De Danfoss EFIT 550 heeft de mogelijkheid om in een
netwerk te functioneren. Alle in het gebouw geïnstalleerde
EFIT 550 thermostaten kunnen via een netwerk met elkaar
worden gekoppeld.
Daardoor ontstaat de mogelijkheid om vanuit een centraal
punt instellingen te veranderen.
In het netwerk kunnen maximaal 32 thermostaten met
elkaar worden gekoppeld: één master regelaar met 31
slave regelaars.
Een EFIT 550 kan ook als standalone regelaar binnen het
netwerk ingesteld zijn. Hij zal dan niet op de signalen van
de master reageren maar telt wel als een eenheid van het
maximale aantal van 32 stuks op het netwerk.
Een master regelaar kan een andere intelligente component
dan een EFIT 550 zijn, zoals bijvoorbeeld een PC.
De netleiding bestaat uit een eenvoudige 2 aderige
onafgeschermde kabel met een maximum lengte van
500 meter!
22
• Uitbreiding en aanmelding
De master regelaar zoekt regelmatig naar nieuwe slave
regelaars. Als er een nieuwe regelaar wordt toegevoegd zal
deze automatisch worden ingesteld.
Indien er zich meer dan één master in het netwerk zou
bevinden, zal er een foutmelding op het display
verschijnen. Deze thermostaat moet dan opnieuw
worden geconfi gureerd.
Bij de instelling van de EFIT 550 als slave regelaar worden
de volgende parameters door de master regelaar
aangestuurd:
• Tijd
• Dag
• ºC en ºF
• 12 uur AM / PM of 24 uur aanwijzing
• Nachtverlaging
Netwerktoebehoren:
Netwerkleiding 2-aderig 0,75 mm
23
2
• Foutmeldingen
De geïntegreerde foutmelding functie van de thermostaat
controleert het apparaat en de netwerkverbindingen op
mogelijke fouten.
Als er een fout optreedt, knippert het display en verschijnt
het foutnummer (1 tot 7) .
Nr.: Fout: Mogelijke oplossing:
2 Geconfi gureerd als Er mag slechts één unit als
master, maar detecteert master geconfi gureerd
een tweede master worden.
3 Geconfi gureerd als Eén thermostaat moet als
slave, maar kan geen master geconfi gureerd
master vinden. worden.
4 De thermostaat is
wegens oververhitting afkoelen.
uitgeschakeld. Ga naar de basis
instelling om de
foutmelding op te heffen.
Laat de thermostaat
24
Nr.: Fout: Mogelijke oplossing:
5 Voelerfout: Vervang de vloervoeler
Vloervoeler kortgesloten
6 Voelerfout: Vervang de vloervoeler
Vloervoeler onderbroken
7 Kloktijd niet ingesteld Zet de klok op de
juiste tijd
25
Technische gegevens
Temperatuur bereik +5°C tot +35°C of uit
Instelbereik vloertemperatuur +20°C tot +50°C/1-10
Voedingspanning 180 - 250V~, 50/60 Hz
Ohmse belasting 250V~, 16A
Inductieve belasting 1A (cosϕ 0,3)
Eigen verbruik < 500 mW
Gangreserve (back-up) > 100 uur
Nachtverlaging 0°C tot -15°C
Offset (ijking) -5,5°C tot +5,5°C
Beveiligingsklasse IP 30
Voelertype NTC, 15 kOhm bij 25°C
Voelerweerstand -10ºC 66 kOhm
0ºC 42 kOhm
+25ºC 15 kOhm
+50ºC 6 kOhm
26
Loading...
