Installationsanleitung EFET 610
Inhalt:
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sonderzubehör für EFET 160 . . . . . . . . . . . . . . . . . . . . . . . . . 4
Diagramm: Heizung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Diagramm: Kälte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Die Danfoss Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Garantiezertifikat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
088L0368.01.01 VIFZK103 10/2005
Anwendung
EFET 160 ist ein elektronischer Thermostat zur Wärme- und Kälteregulie-
EFET 160 ist spritzwassergeschützt (IP44) und kann daher zur Montage in feuchten Räumen und im Freien verwendet werden.
EFET 160 verfügt über einen eingebauten 2-poligen Ausschalter und muß daher nicht an einen externen Schalter angeschlossen werden.
EFET 160 wird mit einem externen NTC-Fühler geliefert, der auf einer 2,5 Meter langen Leitung montiert ist. Die Fühlerleitung kann bis zu 50 m verlängert werden. Es ist jedoch davon abzuraten, das Fühlerkabel parallel zu Strom-kabeln zu legen, die hohe Ströme leiten. Hierdurch könnten unerwünschte Signale an den Fühler gelangen. Die Installation ist als Festinstallation auszuführen, und der Anschluß ist durch einen autorisierten Elektroinstallateur vorzunehmen.
2 VIFZK103 10/2005
Montage
1. Vor dem öffnen des Thermostaten muß der Einstellknopf auf Mini­mumtemperatur (d.h. -10°C) gestellt werden.
2. Montieren Sie die gewünschte Anzahl von Leitungsdurchführungen am Thermostaten.
3. Der Thermostat wird senkrecht an einer Wand montiert. Die Schrau­benlöcher sind mit den beigefügten Schutzknappen abzudichten.
4. Der NTC-Fühler ist am oder im beheizten Objekt (Rohrbegleit- oder Fußbodenheizung) so zu installieren, daß er in jedem Fall leicht aus­tauschbar bleibt (Schutzrohr).
5. Schließen Sie die Leitungen so an den Thermostaten an, daß die gewünschte Funktion ausgeführt wird (Wärme/Kälte).
6. Nach Verschluß des Termostaten muß kontrolliert werden, ob dieser verstellt werden, kann (-10ºC bis +50°C).
10/2005 VIFZK103 3
Sonderzubehör für EFET 160
- Montagesatz zur Rohrbefestigung, Best.-Nr. 19-116904.
- Außenfühler Schutzart IP 44, Best.-Nr. 19-116037.
4 VIFZK103 10/2005

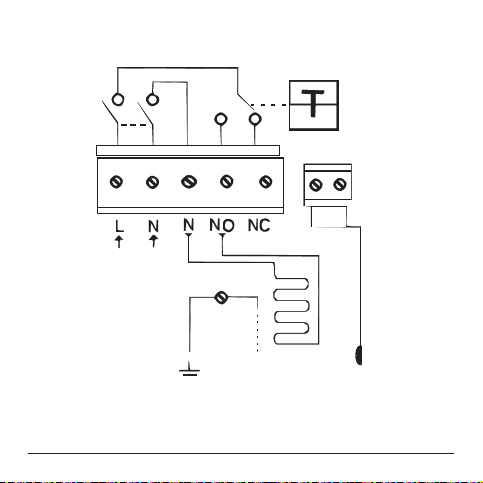

Heizung
1
2 3 4
5
6 7
180-250 V ~
50-60 Hz
NTC
Abb. 1
10/2005 VIFZK103 5

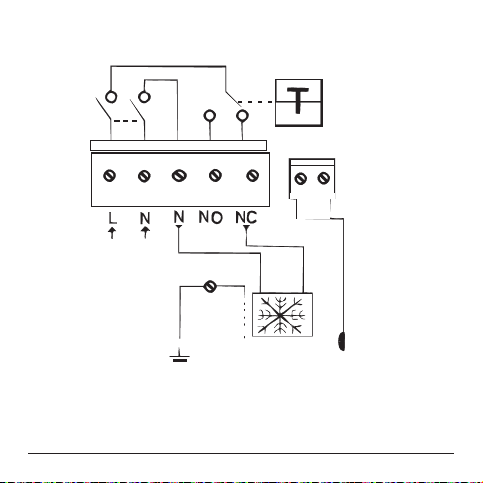

Kälte
1 2 3 4
5
6 7
180-250 V ~
50-60 Hz
NTC
Abb. 2
6 VIFZK103 10/2005
Fehlersuche
Funktionskontrolle:
Wird trotz hochgedrehtem Einstellknopf und Schalter-stellung I keine Wärme erzielt, so ist die Netzsicherung und der Fehlerstromschutzhalter zu überprüfen. Die Kontrolle weiterer Fehlerquellen soll von einem Elektrofachmann vorgenommen werden.
Weitere Fehlerquellen:
- Überprüfen der Netzspannung auf Klemme 1 und 2.
- Klemmen 4 und 5 lösen.
- Messen Sie danach den Widerstand im Heizkabel und berechnen Sie
die Leistung:
- In Abhängigkeit von der berechneten Leistung kann der Typ des Heiz-
kabels mit Hilfe Ihres Danfoss Kataloges ermittelt werden.
- Wenn die Fühlerleitungen an den Klemmen 6 und 7 abgenommen
werden, muß die Leuchtdiode rot leuchten. Erfolgt dies nicht, so ist der Thermostat defekt.
- Die Messung am Fühler mit einem Ohmmeter muß in Abhängigkeit
von der Umgebungstemperatur en, siehe auch technischen Daten auf der nächsten Seite.
02/2007 VIFZK102 7
P =
2
U
52900
=
R R
W (bei 230 V~)
- Wird der Fühlereingang kurzgeschlossen, so muß die Leuchtdiode
grün leuchten und der Thermostat unterbrechen. Erfolgt dies nicht, so ist der Thermostat defekt.
Technische Daten
Temperaturbereich: -10°C - +50°C Betriebsspannung: 180 - 250 V ~ 50 Hz Schaltleistung: Cos φ = 0,3 Max. 4 A Schalter: 10 A Hysterese: ± 0,2°C Umgebungstemperatur: -30°C bis +55°C Schutzklasse: IP 44 Fühlertyp: NTC Fühlerwert: -10°C
LED Indikator:
Kein Licht Rot
Grün
8 VIFZK103 10/2005
Das System ist ausgeschaltet. Das System ist ausgeschaltet. Heizung ist eingeschaltet, aber die eingestellte Temperatur ist noch nicht erreicht. Die eingestellte Temperatur ist erreicht und die Heizung ist ausgeschaltet.
0°C +25°C +50°C
66 kOhm 42 kOhm 15 kOhm
6 kOhm
Die Danfoss Garantie:
Sie haben ein Danfoss Produkt gekauft, von dem wir sicher sind, daß es die Behag-lichkeit und Wirtschaftlichkeit Ihres Hauses erhöhen wird.
Danfoss liefert komplette Heizlö­sungen mit EFTPC (EFSM/EFTM) Heizleitungen oder EFET Heizmat­ten, Danfoss Thermostaten und Danfoss Montageband.
Wenn jedoch entgegen allen Erwartungen ein Problem mit unserem Produkt auftauchen sollte, ist es wichtig zu wissen, daß Danfoss mit Fabrikationsbetrieben in Dänemark als Lieferant in der Europäischen Gemeinschaft den generellen Haftungsregeln wie sie in der Direktive85/374/CEE und den Gesetzen festgelegt sind, unterliegt.
10/2005 VIFZK103 9
Danfoss gewährt für Materialde­fekte und Fabrikationsfehler eine 10-Jahres-Garantie auf EFTPC (EFSM/EFTM) Heizleitungen und EFET Heizmatten und eine 2-Jahres-Garantie auf alle anderen Danfoss Produkte.
Die Garantiefrist ist abhängig von der Bedingung, daß das Garantiezertifikat auf der Rückseite sorgfältig ausgefüllt ist und der Defekt von einem autorisierten Elektroinstallateur festgestellt wurde.
Das Garantiezertifikat muß in der jeweiligen Landessprache ausge­stellt und mit dem ISO-Code für das Land in der oberen linken Ecke auf der Vorderseite von der Instal­lationsanleitung versehen sein.
Die Verpflichtung der Danfoss
Kosten vom Kunden zu tragen. besteht darin, dem Kunden das Produkt kostenlos zu reparieren oder zu ersetzen.
Die Danfoss Garantie erlischt,
wenn die Zahlung des Materials im
Verzug ist. Bei defekten EFET-Thermostaten behält sich Danfoss das Recht vor, diesen ohne Belastung für den Kunden und ohne unbe-gründete Verzögerung zu reparieren.
Zu jeder Zeit werden wir von der
Danfoss effezient und unverzüg-
lich auf alle Fragen und angemes-
senen Wünsche unserer Kunden
reagieren. Die Danfoss Garantie deckt keine Installationen, die von unauto­risierten Elektroinstal-lateuren ausgeführt wurden, falsche Anwendung, Beschädigung durch Fremdver­schulden, falsche Installation oder nachträglich eintretende Fehler, die dadurch auftreten könnten. Repariert die Danfoss Produkte, die aus einem der vorge-nannten Gründe aufgetreten sind, sind alle
10 VIFZK103 10/2005
Garantiezertifikat
Die Danfoss Garantie wird gewährt:
Name:
Adresse:
Plz./Ort: Telefon:
Um die Danfoss G arantie in Anspruch nehmen zu k önnen,muß der folgen de
Bitte beachten Si e die Bed ingungen a uf der Rück seite.
Elektr oinstallate ur:
Insta llationsdat um:
Thermo stattyp:
Produkt ionskode:
Firmens tempel:
10/2005 VIFZK103 11
Bitte beachten!
Fragebo gen genau ausgefüllt werden.
Art. Nr.: 088L0368.01.01
DEVI D eutschland GmbH
Graf-Ze ppelin-Str. 12 24941 Flensburg Telefon: 046 1-957120 Telefax: 0461-9 1889
12 VIFZK103 10/2005
DEVI A ustria Gmb H
Bayern straße 357 5072 S iezenheim Telefon: 066 2-8533150 Telefax: 0662-8 5331515
