Installationsanleitung
Danfoss ECtemp™ Smart
Intelligenter elektronischer Timer-Thermostat mit WLAN-Konnektivität und App-Steuerung
heating.danfoss.com/new-solutions/ectemp-smart
Danfoss ECtemp™ Smart
Inhaltsverzeichnis
1 Anleitung � � � � � � � � � � � � � � � � � � � � � 2 2 Technische Spezifikation � � � � � � � � � � � 4 3 Sicherheitshinweise � � � � � � � � � � � � � � 6 4 Montageanleitung � � � � � � � � � � � � � � � 8 5 Displaysymbole � � � � � � � � � � � � � � � � 12 6 Konfigurieren � � � � � � � � � � � � � � � � � 18 7 Einstellungen � � � � � � � � � � � � � � � � � 19 8 Garantie � � � � � � � � � � � � � � � � � � � � � 22 9 Radio Equipment Directive � � � � � � � � � 23 10 Entsorgungsanweisungen � � � � � � � � � 23
Der ECtemp™ Smart ist ein elektronischer, programmierbarer Timer-Thermostat zur Regelung elektrischer Fußboden-Hei zelemente. Der Thermostat ist ausschließlich für die feste Installation bestimmt und kann sowohl für das direkte Heizen des gesamten Raums als auch für das Komfortheizen des Bodens verwendet werden. Der Thermostat verfügt u. a. über folgende Merkmale:
2
Installationsanleitung
-
Danfoss ECtemp™ Smart
• Touchscreen-Display mit Hintergrundbeleuchtung
• Einfache und menügeführte Programmierung
• Installations-Assistent für unterschiedliche Raum- und Temperaturfühler (App erforderlich)
• Geeignet für viele verschiedene Rahmensysteme
• Kompatibel mit verschiedenen NTC-Fühlern von Frem danbietern
• Thermostateinstellungen können vor der Installation vorgenommen werden und über einen webgenerierten Code in den Thermostaten importiert werden
• Einfacher Zugriff auf die Thermostateinstellungen nach der Installation über die Webcode-Schnittstelle zur einfachen Einrichtung oder Fehlerbehebung per Ferneinstellung
Zur Konnektivität:
• Zehn mobile Endgeräte (wie ein Smartphone oder ein Tablet) können mit einem Thermostaten verbunden werden
• Zwei mobile Endgeräte können gleichzeitig mit dem Thermostaten kommunizieren
ECtemp™ Smart erfordert WLAN, um funktionieren zu können
-
Installationsanleitung
3
Danfoss ECtemp™ Smart
Weitere Informationen zu diesem Produkt finden Sie auch auf: http://heating�danfoss�com/new-solutions/ectemp-smart
2 Technische Spezifikation
Betriebsspannung 220-240 V~, 50/60 Hz
Leistungsaufnahme im Standby-Betrieb
Relais: Ohmsche Last Induktive Last
Fühler NTC 6,8 kΩ bei 25 °C
Fühlerwerte: (werkseitig NTC 15 K) 0 °C 20 °C 50 °C
Regelung PWM – Pulsweitenmodulation
Umgebungstemperatur 0 bis +30 °C
Max. 0,40 W
Max. 16 A/3680 W bei 230 V Max. 1 A cos φ= 0,3
NTC 10 kΩ bei 25 °C NTC 12 kΩ bei 25 °C NTC 15 kΩ bei 25 °C (werkseitig) NTC 33 kΩ bei 25 °C NTC 47 kΩ bei 25 °C
42 kΩ 18 kΩ 6 kΩ
4
Installationsanleitung
Danfoss ECtemp™ Smart
Frostschutztemperatur +5 bis +9 °C (werkseitig 5 °C)
Regelbereich Raumtemperatur: 5-35 °C.
Fühlerausfallüberwa­chung
Bodentemperatur: 5-45 °C. Max. Bodentemperatur: 20 bis 35 °C (bei gebrochenem, nicht wieder­herstellbarem Siegel bis 45 °C). Min. Bodentemperatur: 10 bis 35 °C, nur bei Kombination aus Raum- und Bodenfühler.
Der Thermostat verfügt über einen eingebauten Überwachungskreis, der die Heizung ausschaltet, wenn der Fühler getrennt oder kurzge­schlossen wird.
Max. Kabelspezifikation 1 x 4 mm²
Kugeldruckprü­fungstemperatur
75 °C
Verschmutzungsgrad 2 (Wohnbereich)
Reglertyp 1C
Softwareklasse A
Lagerungstemperatur -20 °C bis +65 °C
IP-Schutzart 21
Installationsanleitung
5
Danfoss ECtemp™ Smart
Schutzart Klasse II -
Abmessungen 85 x 85 x 20-24 mm (Tiefe in der
Gewicht 127 g
Wand: 22 mm)
Die elektrische Sicherheit und elektromagnetische Verträg­lichkeit dieses Produkts entsprechen den EN/IEC-Normen für „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“:
• EN/IEC 60730-1 (allgemein)
• EN/IEC 60730-2-9 (Thermostat)
3 Sicherheitshinweise
Stellen Sie sicher, dass die Spannungsversorgung des Ther­mostaten vor der Installation unterbrochen ist.
WICHTIG: Wird ein Thermostat zur Steuerung eines Fußbo den-Heizelements in Verbindung mit einem Fußbodenbelag aus Holz oder einem ähnlichen Material verwendet, ist ein Bodenfühler erforderlich. Die maximale Bodentemperatur darf 35 °C niemals überschreiten.
-
6
Installationsanleitung
Danfoss ECtemp™ Smart
Beachten Sie auch Folgendes:
• Die Installation des Thermostaten muss durch einen autorisierten und qualifizierten Installateur entsprechend den lokalen Vorschriften erfolgen.
• Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein.
• Verbinden Sie den Thermostaten stets mit einer unterbre chungsfreien Spannungsversorgung.
• Setzen Sie den Thermostaten weder Feuchtigkeit, Wasser, Staub noch übermäßiger Hitze aus.
• Dieser Thermostat darf von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzu reichender Erfahrung und Kenntnis verwendet werden, wenn diese von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder Anweisungen für die sichere Nutzung erhalten haben und die damit verbunde nen Gefahren verstehen.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Thermostaten spielen.
• Reinigung und Wartung dürfen von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
-
-
-
Installationsanleitung
7
Danfoss ECtemp™ Smart
4 Montageanleitung
Beachten Sie folgende Einbauhinweise:
Platzieren Sie den Thermostaten in geeigneter Höhe an der Wand (ca. 80-170 cm).
Der Thermostat darf nicht in feuchten Räumen an­gebracht werden. Der Thermostat muss außerhalb von Zone 2 platziert werden. Platzieren Sie ihn in diesem Fall in einem angrenzenden Raum und verwenden Sie ausschließlich den Bodenfühler. Platzieren Sie den Thermostaten stets gemäß den lokalen IP-Schutzartvorschriften.
Platzieren Sie den Thermostaten nicht an der Innen­seite einer schlecht isolierten Außenwand.
Um Zugluft zu vermeiden, bringen Sie den Ther­mostaten stets in einem Abstand von mindestens 50 cm zu Fenstern und Türen an, wenn Sie ihn zur Regelung der Raum- und Bodentemperatur oder ausschließlich zur Raumtemperaturregelung verwenden.
Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht ausgesetzt ist.
8
Installationsanleitung
Danfoss ECtemp™ Smart
12

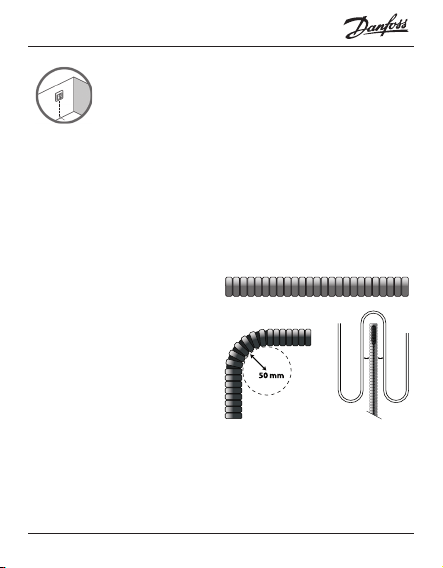

Hinweis: Ein Bodenfühler wird für alle Fußbo­denheizungen empfohlen und ist in Verbindung mit Dünnbettheizmatten und unter Holzböden vorgeschrieben, um das Risiko einer Überhitzung
des Fußbodens zu verringern.
• Platzieren Sie den Bodenfühler in einem schützenden Kunststoffleerrohr an einer passenden Stelle in der Bodenkonstruktion, wo der Boden weder direktem Sonnenlicht noch Zugluft ausgesetzt ist.
• Halten Sie einen gleichmäßigen Abstand von >2 cm zu den Heizbändern auf beiden Seiten ein.
• Das Leerrohr muss bündig mit der Fuß
­bodenoberfläche sein. Schlitzen Sie den Unter
­grund, wenn nötig und möglich, und verlegen Sie das Rohr darin.
• Führen Sie das Leerrohr bis zur Anschlussdose.
• Der Biegeradius des Leerrohrs muss mindestens 50 mm betragen.
Installationsanleitung
9
Danfoss ECtemp™ Smart
Führen Sie zur Montage des Thermostaten die folgenden Schritte aus:
1. Auspacken des Thermostaten
2. Schließen Sie den Thermostaten gemäß Schaltplan an.
Die Abschirmung des Heiz­bands muss über einen sepa­raten Stecker mit dem Erdleiter des Stromkabels verbunden werden.
Hinweis: Installieren Sie den
NTC
Danfoss A/S
Nordborgvej 81 6430 Nordborg Denmark
Standby maximum 0.4 Watt
Sensor
L O A D
Maximum Load 16 (1) A
N
Mains 220-240V~ 50-60 Hz
IP21
T30
L O A D
Bodenfühler stets in einem Leerrohr im Boden.
3. Befestigen Sie den Thermostaten sicher an einer Unter­oder Aufputzanschlussdose, indem Sie die Schrauben durch die Öffnungen an den Seiten des Thermostaten führen.
4. Fügen Sie den Rahmen vor der Zusammensetzung des oberen Teils der Schnappverschlüsse/des unteren Teils hinzu.
5. Rasten Sie das Frontteil des Moduls ein. Achten Sie darauf, die Steckver
-
bindung der Buchsenleiste nicht zu
10
Installationsanleitung
NLL
Danfoss ECtemp™ Smart
verbiegen. Drücken Sie vorsichtig, bis der Rahmen in der Gummidichtung befestigt ist.
Befestigung und Zusammenbau des Thermostaten
Wichtig: Drücken Sie NICHT auf die Mitte des Bildschirms.
Drücken Sie mit den Fingern unter die Seite des Frontteils, und ziehen Sie dieses in Ihre Richtung, bis sich der Schnappver
-
schluss löst:
Um sicherzustellen, dass die Batterien vollständig aufgeladen sind, sollte der Thermostat mindestens 15 Stunden an die Spannungsversorgung angeschlossen werden. Auf diese Weise können im Falle einer Unterbrechung der Spannungs
­versorgung Uhrzeit und Datum für die Dauer von 24 Stunden fortgeführt werden. Alle übrigen Einstellungen werden dauerhaft gespeichert.
Installationsanleitung
11
Danfoss ECtemp™ Smart
5 Displaysymbole
Der obere Teil dient hauptsächlich zur Bereitstellung einer Bedienoberfläche in Form eines Displays und als Halterung für die Steuerungselemente.
Das Displays dient hauptsächlich zur Anzeige des aktuellen Status des Thermostaten und zum Erkennen von Benutzerak tionen über die Tasten. Das Display besteht aus unterschiedli­chen Tasten, Nummern und Symbolen.
-
1
2
4
3
12
Installationsanleitung
Danfoss ECtemp™ Smart
Nr� Ty p Beschreibung
1 Taste/Symbol Steuertaste
2 Taste/Symbol Taste Pfeil nach oben
3 Taste/Symbol Taste Pfeil nach unten
4 Symbol 3-stellige 7-Segment-Zahlen mit
Komma als Trennzeichen
Symbolanzeige
Modus/Status Beschreibung
Blau - blinkend Zugangs-
Blau Zugangs-
Rot - blinkend Fehlerstatus Zeigt Fehlercode an
Rot - langsam pulsierend
Grün - konstant Aktiver Modus Thermostat aktiv und mit WLAN
punkt-Modus
punkt-Modus
Aktiver Modus Zeigt Heizung des Fußbodens an
Thermostat bereit zur Einrichtung
Zur Einrichtung muss das Smart­phone mit dem Thermostaten verbunden sein.
(Relais an)
verbunden (Relais aus)
Installationsanleitung
13
Danfoss ECtemp™ Smart
Grün - blinkend Aktiver Modus
Pfeile - schnel­les Blinken bei Berührung
& Zugangs­punkt-Modus
Aktiver Modus Sicherheitssperre an
Thermostat wartet auf Bestätigung der Aktion
Direkte Interaktion am Thermostaten
Funktion Taste Beschreibung
Ther­mostaten einschalten
Ther­mostaten ausschalten
Sollwert anpassen
14
1. Beliebige Taste berühren
2. Steuertaste (1) berühren
1. Beliebige Taste berühren
2. Steuertaste (1) berüh­ren und halten
Pfeil nach oben (2) Erhöht Sollwert des aktiven
Pfeil nach unten (3) Senkt Sollwert des aktiven
Einschalten des Thermost­aten und Anzeige der Temperatur
Thermostatdisplay wird aktiviert Thermostat wird herunterge­fahren und ausgeschaltet
Modus/vorübergehenden Sollwert
Modus/vorübergehenden Sollwert
Installationsanleitung
Danfoss ECtemp™ Smart
Frostschutz Steuertaste (1) berüh-
Sicherheits­sperre
Wiederher­stellung der Werkseinstel­lungen
Abwesen­heitsmodus
Installationsanleitung
ren und 1 Sek. halten
Pfeiltaste nach oben (2) + nach unten (3) berüh­ren und 3 Sek. halten
Steuertaste (1) und Pfeil nach oben (2) berühren und 5 Sek. halten. Zum Bestätigen anschließend erneut die Steuertaste (1) berühren
Steuertaste (1) berüh­ren und 1 Sek. halten, um Abwesenheitsmo­dus zu deaktivieren
Frostschutz deaktivieren
Sicherheitssperre aktivieren/ deaktivieren
Auf die Werkseinstellungen zurücksetzen
Abwesenheits-/Urlaubsmo­dus aktivieren/deaktivieren
15
Danfoss ECtemp™ Smart
Fehlercodes
Wenn ein Fehler auftritt und behoben wird, ist in einigen Fällen ein Neustart des Thermostaten erforderlich, um die
Heizung wieder zu starten.
Fehlertyp Nr� Beschreibung Lösung Neustart notwendig
Bodenfüh­ler nicht ange­schlossen
Kurz­schluss Boden­fühler
Ther­mostat überhitzt
Nicht be­hebbarer Fehler
E1 Die Verbin-
dung zum Fühler wurde abgebrochen
E2 Kurzschluss
Fühler
E3 Thermostat
ist überhitzt, Heizung wird ausgeschaltet
E4 Wert des
Raumtempe­raturfühlers zu hoch oder zu niedrig
Service kontak­tieren
Service kontak­tieren
Warten, bis Ther­mostat abkühlt
Service kontak­tieren
Der Thermostat erfor­dert einen Neustart, um wieder den Be­trieb aufzunehmen.
Der Thermostat erfor­dert einen Neustart, um wieder den Be­trieb aufzunehmen.
Der Thermostat muss nicht neu gestartet werden, sondern startet die Heizung, wenn die Temperatur gesenkt wird
Der Thermostat erfor­dert einen Neustart, um wieder den Be­trieb aufzunehmen.
16
Installationsanleitung
Danfoss ECtemp™ Smart
Kommunikationsfehler
Kommunika­tionsfehler
Falsches SSID oder Passwort�
*Keine IP­Adresse
Keine Internet­verbindung
Installationsanleitung
Nr� Beschreibung
C1 Die Verbindung zum WLAN-Netz
ist fehlgeschlagen
C2 Mit dem WLAN-Netz verbunden,
habe aber keine Nachrichten erhalten oder verschickt (kein IP, das auf DHCP wartet)
C3 Mit dem WLAN verbunden, die
Verbindung zur Danfoss Cloud kann aber nicht hergestellt werden.
17
Danfoss ECtemp™ Smart
6 Konfigurieren
Download der App
Laden Sie die DEVIsmart™ App im App Store, bei Google Play oder unter http://heating.danfoss.com/new-solutions/ ectemp-smart herunter.
Finden Sie den Namen des WLAN und das Passwort für das WLAN-Netz, mit dem Sie Ihren Thermostat verbinden möchten. Falls Sie Zweifel haben, kontaktieren Sie bitte Ihren Netz-Administrator oder den Internetprovider.
Identifizieren Sie den Typ des Bodensensors (in kOhm).
Entnehmen Sie Ihre Heizleistung (in W) der Beschriftung auf dem Heizelement.
Schalten Sie den Thermostat ein, auf dem Display erscheint „-“ . Er kann sodann über Ihr iPhone oder Ihr Android-Gerät konfiguriert werden.
Öffnen Sie die Danfoss Smart™ App und befolgen Sie die
Anweisungen und den Set-up-Fluss in der App.
18
Installationsanleitung
Danfoss ECtemp™ Smart
7 Einstellungen
WAS BEI DER EINRICHTUNG ZU BEACHTEN IST
Wählen Sie aus, ob nur ein Boden fühler oder eine Kombination aus Raum- und Bodenfühler verwendet werden soll.
Es ist auch die Option „ausschließ lich Raumtemperaturregelung“ verfügbar, jedoch müssen Sie hierfür das kleine Kunststoffsiegel an der
Rückseite des Anzeigemoduls z. B. mit Hilfe eines Schraubendrehers bre chen, damit die maximale Bodentem­peratur auf bis zu 45 °C eingestellt werden kann. Außerdem ist es in
-
-
-
Installationsanleitung
19
Danfoss ECtemp™ Smart
diesem Fall möglich, einen Raumfühler allein zu verwenden. Diese Option wird jedoch nicht empfohlen, da dadurch das Risiko der Bodenüberhitzung steigt.
WICHTIG: Wird ein Thermostat zur Steuerung eines Fußbo
­den-Heizelements in Verbindung mit einem Fußbodenbelag aus Holz oder einem ähnlichen Material verwendet, ist ein Bodenfühler erforderlich. Die maximale Bodentemperatur darf 35 °C niemals überschreiten.
Hinweis: Wenden Sie sich an den Anbieter des Fußbodens, bevor Sie die maximale Bodentemperatur ändern. Beachten Sie dabei Folgendes:
• Die Bodentemperatur wird dort gemessen, wo der Bodenfühler installiert ist.
• Die Temperatur an der Unterseite eines Holzbodens kann bis zu 10 °C höher sein als auf der Oberseite.
• Bodenhersteller geben häufig die Höchsttemperatur an der Bodenoberfläche an.
20
Installationsanleitung
Danfoss ECtemp™ Smart
Wärmeleit­widerstand [m2K/W]
Beispiele verschie­dener Fußboden­beläge
Details kg/m
3
0,05 8 mm HDF-Laminat > 800 28 °C
0,10 14 mm Buchen
0,13 22 mm massive
< 0,17 Für Fußboden
0,18 22 mm massive
parkett
Eichendielen
heizungen max. geeignete Teppich­bodenstärke
Fichtendielen
-
-
650 – 800 31 °C
> 800 32 °C
gem. EN 1307
450 – 650 35 °C
Installationsanleitung
Ungefähre Ein­stellung bei 25 °C Bodentemperatur
34 °C
21
Danfoss ECtemp™ Smart
8 Garantie
Sollten Sie die Garantie aufgrund eines Herstellerfeh­lers am DEVI-Produkt in Anspruch nehmen müssen, reparieren wir das Produkt kostenlos oder senden Ihnen ebenfalls kostenlos ein Ersatzprodukt zu. Die Garantie wird gewährt, wenn die Installation von einem autorisier­ten Installateur durchgeführt und das Garantiezertifikat abgestempelt und unterzeichnet wurde. Weitere Informa­tionen finden Sie in den Garantiebedingungen.
22
Installationsanleitung
Danfoss ECtemp™ Smart
9 Radio Equipment Directive
VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Danfoss A/S, dass der Funkanlagentyp ECtemp™ Smart der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
heating�danfoss�com
10 Entsorgungsanweisungen
Installationsanleitung
23
Danfoss ECtemp™ Smart
Danfoss A/S DK-6430 Nordborg 7100 Vejle Dänemark Telefon: +45 7488 8500 Fax: +45 7488 8501 E-Mail: danfoss@danfoss.com danfoss.com
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies. DEVI and the DEVI logo-type are trademarks of Danfoss A/S. All rights reserved
Erstellt von Danfoss © 06/201708096288 & VMIOA203
Loading...
