Danfoss ECtemp™ Smart
Inteligentny elektroniczny termostat z zegarem z możliwością połączenia Wi-Fi i sterowania przez aplikację
heating.danfoss.com/new-solutions/ectemp-smart
Danfoss ECtemp™ Smart
Spis treści
1 Wstęp. . . . . . . . . . . . . . . . . . . . . . . . 2
2 Parametry techniczne . . . . . . . . . . . . . 4
3 Instrukcje dotyczące bezpieczeństwa . . . 6
4 Instrukcja montażu . . . . . . . . . . . . . . . 8
5 Symbole na wyświetlaczu. . . . . . . . . . 12
6 Konfigurowanie . . . . . . . . . . . . . . . . 18
7 Ustawienia . . . . . . . . . . . . . . . . . . . 19
8 Gwarancja. . . . . . . . . . . . . . . . . . . . 22
9 Radio Equipment Directive . . . . . . . . 23
10 Instrukcje usuwania zużytego sprzętu . 23
1 Wstęp
ECtemp™ Smart jest elektronicznym programowalnym termostatem z zegarem, który służy do sterowania ele­mentami grzewczymi systemu ogrzewania podłogowego. Termostat przeznaczony jest do montażu podtynkowego i może pracować w systemach ogrzewania wyłącznego, bezpośredniego pomieszczeń lub komfortowego podgrze­wania podłogi. Termostat posiada m.in. następujące cechy:
Instrukcja montażu
Danfoss ECtemp™ Smart
• Podświetlany wyświetlacz dotykowy.
• Łatwe programowanie i obsługa za pomocą menu.
• Przewodnik po konfiguracji systemu z czujnikiem podłogowym/powietrznym (wymaga aplikacji).
• Możliwość montażu w systemach wieloramkowych.
• Kompatybilność z szeregiem czujników NTC innych producentów.
• Ustawienia termostatu można określić przed insta­lacją i następnie zaimportować do termostatu za pomocą kodu generowanego na stronie interneto­wej lub skopiowanego z termostatu pracującego w podobnej instalacji.
• Inteligentny dostęp do ustawień termostatu przy pomocy kodu, dla łatwej konfiguracji na stronie in­ternetowej lub zdalnego rozwiazywania problemów.
Możliwości połączeń:
• Do jednego termostatu można podłączyć 10 urzą­dzeń mobilnych (takich jak smartfon lub tablet).
• Z termostatem mogą być równocześnie połączone dwa urządzenia mobilne.
Warunkiem działania ECtemp™ Smart jest aktywna sieć Wi-Fi w zasięgu termostatu
Instrukcja montażu
Danfoss ECtemp™ Smart
Więcej informacji o produkcie znajduje się w: http://heating.danfoss.com/new-solutions/ectemp-smart
2 Parametry techniczne
Napięcie zasilania 220–240 V~, 50/60 Hz
Pobór mocy w trybie gotowości Maks. 0,40 W
Przekaźnik: Obciążenie rezystancyjne Obciążenie impedancyjne
Typ czujnika NTC 6,8 kOhm w temp. 25°C
Rezystancja czujnika: (Domyślnie NTC 15 K) 0°C 20°C 50°C
Regulacja Działanie na zasadzie modulacji
Maks. 16 A / 3680 W przy 230 V Maks. 1 A cos φ = 0,3
NTC 10 kOhm w temp. 25°C NTC 12 kOhm w temp. 25°C NTC 15 kOhm w temp. 25°C (do­myślnie) NTC 33 kOhm w temp. 25°C NTC 47 kOhm w temp. 25°C
42 kOhm 18 kOhm 6 kOhm
szerokości impulsu (PWM)
Instrukcja montażu
Danfoss ECtemp™ Smart
Temperatura otoczenia od 0°C do +30°C
Ochrona przeciwzamrożeniowa od 5°C do +9°C (domyślnie 5°C)
Zakres regulacji temperatury Temperatura pomieszczenia: 5–35°C.
Monitorowanie awarii czujnika Termostat ma wbudowany układ mo-
Przewód zasilający (maks.) 1 x 4 mm²
Wytrzymałość termoplastyczna 75°C
Stopień zanieczyszczenia 2 (do stosowania w budynkach
Regulacja 1C
Klasa oprogramowania A
Temperatura przechowywania od -20°C do +65°C
Temperatura podłogi: 5–45°C. Maks. temp. podłogi: 20–35°C (w przypadku usunięcia plastikowego zabezpieczenia nastawy do 45°C). Min. podłoga: 10–35°C, wyłącznie przy jednoczesnej pracy z czujnikiem podłogowym i czujnikiem tempera­tury powietrza.
nitorujący, który wyłącza ogrzewanie w przypadku odłączenia lub zwarcia czujnika
mieszkalnych)
Instrukcja montażu
Danfoss ECtemp™ Smart
Stopień IP 21
Klasa izolacji Klasa II –
Wymiary 85 x 85 x 20–24 mm (głębokość w
Ciężar 127 g
ścianie: 22 mm)
Bezpieczeństwo elektryczne i kompatybilność elektroma­gnetyczna produktu są zgodne z normą EN/IEC „Auto­matyczne regulatory elektryczne do użytku domowego i podobnego”:
• EN/IEC 60730-1 (Wymagania ogólne)
• EN/IEC 60730-2-9 (Termostaty)
3 Instrukcje dotyczące bezpieczeństwa
Przed montażem należy upewnić się, że zasilanie termo­statu jest odłączone.
Ważne: Jeżeli termostat służy do regulacji pracy kabla/ maty grzejnej w ogrzewaniu podłogowym pod podłogą drewnianą lub wykonaną z podobnego materiału, należy bezwzględnie zainstalować czujnik podłogowy i nie wolno ustawiać górnej granicy temperatury podłogi powyżej 35 °C.
Instrukcja montażu
Danfoss ECtemp™ Smart
Należy również zwrócić uwagę na poniższe:
• Instalację termostatu należy powierzyć wykwalifi­kowanemu elektrykowi z uprawnieniami w zakresie instalacji elektrycznych.
• Termostat należy podłączyć do zasilania przez wyłącz nik rozłączający oba bieguny (L i N).
• Termostat należy podłączyć do ciągłego źródła zasilania.
• Chronić termostat przed wilgocią, wodą, pyłem i przegrzaniem.
• Termostat ten może być używany przez dzieci w wie ku powyżej 8 lat, osoby z ograniczoną sprawnością fizyczną lub umysłową lub osoby nieposiadające od powiedniego doświadczenia i odpowiedniej wiedzy, jeżeli są pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego używania i związanych z nim zagrożeń.
• Dzieci powinny korzystać z urządzenia pod nadzo rem, nie można używać termostatu do zabawy.
• Czyszczenie i czynności konserwacyjne nie powinny być wykonywane przez dzieci bez nadzoru.
Instrukcja montażu
-
-
-
-
Danfoss ECtemp™ Smart
4 Instrukcja montażu
Prosimy przestrzegać poniższych wytycznych dotyczą­cych lokalizacji:
Zamontować termostat na ścianie, na odpowiedniej wysokości (typowo od 80 do 170 cm).
Termostat nie powinien być montowany w po­mieszczeniach wilgotnych (np.: łazienka). Termostat musi znajdować się poza strefą 2. Umieścić go na zewnętrznej stronie ściany łazienki (poza łazienką) i używać tylko czujnika podłogowego. Termostat należy zamontować zgodnie z lokalnymi przepisami dotyczącymi stopnia ochrony (IP) termostatu.
Nie wolno umieszczać termostatu na wewnętrznej stronie słabo zaizolowanej ściany zewnętrznej.
Termostat należy umieścić w odległości przy­najmniej 50 cm od okien i drzwi ze względu na przeciągi w przypadku korzystania z regulacji w: trybie z czujnikiem temp. podłogi i powietrza lub w trybie tylko z czujnikiem temp. powietrza.
W pomieszczeniu termostat należy zamontować w miejscu nie narażonym na bezpośrednie działanie promieni słonecznych.
Instrukcja montażu
Danfoss ECtemp™ Smart
12
Uwaga: W instalacjach ogrzewania podłogowego zaleca się stosowanie czujników podłogowych – jest to obowiązkowe w przypadku cienkich mat i podłóg
drewnianych, aby uniknąć przegrzewania podłogi.
• Czujnik podłogowy należy umieścić w plastikowej rurce umieszczonej w wylewce podłogowej w miej­scu, gdzie podłoga nie jest narażona na bezpośred­nie działanie promieni słonecznych lub przeciągi w pobliżu drzwi.
• Między kablami grzejnymi w równej odległości > 2 cm od każdego z nich.
• Rurka powinna być umieszczona w kon­strukcji podłogi – w razie potrzeby i jeżeli to możliwe wykonać odpowiednie zagłę­bienie w wylewce podłogowej.
• Rurkę należy doprowadzić do puszki połączeniowej.
• Promień gięcia rurki powinien wynosić co najmniej 50 mm.
Instrukcja montażu
Danfoss ECtemp™ Smart

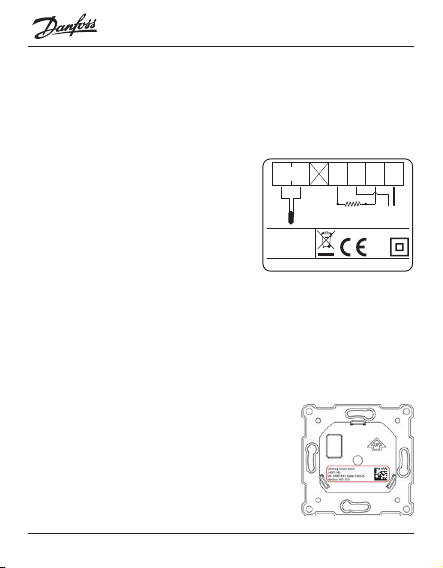

W celu zamontowania termostatu należy wykonać poniższe czynności:
1. Rozpakować termostat
2. Podłączyć termostat zgodnie ze schematem połą­czeń.
Ekran kabla grzejnego należy podłączyć do przewodu PE (uziemienia) sieci zasilającej za pomocą dodatkowej złączki.
NTC
Danfoss A/S
Nordborgvej 81 6430 Nordborg Denmark
Standby maximum 0.4 Watt
Sensor
L O A D
Maximum Load 16 (1) A
N
Mains 220-240V~ 50-60 Hz
IP21
T30
L O A D
Uwaga: Czujnik podłogowy należy zawsze instalo­wać w rurce umieszczonej w podłodze.
3. Zamontować termostat w puszcze podtynkowej lub natynkowej śrubami wpuszczanymi po obu stronach termostatu.
4. Dodać ramkę przez zmontowa­niem górnej części do zaczepów dolnej części.
5. Założyć moduł części przedniej na swoje miejsce. Należy uważać na
NLL
10
Instrukcja montażu
Danfoss ECtemp™ Smart
prawidłowe położenie pinów w złączu, aby uniknąć ich zgięcia. Ostrożnie wcisnąć do momentu, aż ram­ka będzie oparta na gumowej uszczelce.
W czasie montażu i demontażu termostatu.
Ważne: NIE naciskać na środkową część ekranu.
Chwyć palcami górną i dolną część obudowy ekranu i pociągnij do siebie, aż zwolni się z zaczepu:
Aby baterie zostały w pełni naładowane, termostat powinien być podłączony do zasilania sieciowego przez przynajmniej 15 godzin. Dopiero wtedy data i godzina są zapamiętane przez 24 godziny na zasilaniu bateryjnym w przypadku utraty zasilania sieciowego. Pozostałe ustawienia są trwale zapisane.
Instrukcja montażu
11
Danfoss ECtemp™ Smart
5 Symbole na wyświetlaczu
W górnej części wyświetlacza pokazywane są informacje o bieżącym stanie termostatu.
Podstawową funkcją ekranu jest wskazywanie bieżącego stanu termostatu oraz przyjmowaniu poleceń użytkowni­ka za pośrednictwem przycisków. Na ekranie wyświetla­cza pokazywane są przyciski, liczby i symbole.
1
2
4
3
12
Instrukcja montażu
Danfoss ECtemp™ Smart
Nr. Ty p Opis
1 Przycisk/Symbol Przycisk sterowania
2 Przycisk/Symbol Przycisk strzałki w górę
3 Przycisk/Symbol Przycisk strzałki w dół
4 Symbol 3 cyfrowe 7 segmentowe znaki
rozdzielone przecinkiem
Wskazywane symbole
Wskazanie Tryb/stan Opis
Niebieski – mi­gający
Niebieski Tryb punktu
Czerwony – mi­gający
Czerwony – powoli migający
Zielony – światło stałe
Tryb punktu dostępowego
dostępowego
Stan błędu Wyświetla kod błędu
Tryb aktywny Wskazuje załączone ogrzewanie
Tryb aktywny Termostat jest aktywny i połą-
Termostat gotowy do konfi­guracji
Smartfon jest połączony z termostatem w celu dokonania konfiguracji
podłogi (przekaźnik wł.)
czony z Wi-Fi (przekaźnik wył.)
Instrukcja montażu
13
Danfoss ECtemp™ Smart
Zielony – migający Tryb aktywny
Strzałki – migające szybko po do­tknięciu
i tryb punktu dostępowego
Tryb aktywny Włączona blokada
Termostat oczekuje na potwier­dzenie działania
Interakcja bezpośrednio na termostacie
Funkcja Przycisk Opis
Włączanie termostatu
Wyłączanie termostatu
Ustawianie war­tości zadanej
14
1. Dotknij dowolny przycisk
2. Dotknij przycisk sterowania (1)
1. Dotknij dowolny przycisk
2. Dotknij i przytrzymaj przycisk sterowania (1)
W górę (2) Zwiększa tryb aktywny/
W dół (3) Zmniejsza tryb aktywny/
Termostat włączony, wy­świetlona temperatura
Nastąpi włączenie wy­świetlacza termostatu Termostat zacznie od­liczać w dół i następnie wyłączy się
nastawę tymczasową
nastawę tymczasową
Instrukcja montażu
Danfoss ECtemp™ Smart
Ochrona przeciwzamroże­niowa
Blokada Dotknij i przytrzymaj
Przywrócenie ustawień fabrycznych
Tryb Nieobec­ność
Dotknij i przytrzymaj przez 1 sek. przycisk sterowania (1)
przez 3 sek. przyciski w górę (2) i w dół (3)
Dotknij i przytrzymaj przez 5 sek. przycisk sterowania (1) i przycisk w górę (2). Następnie dotknij przycisk stero­wania (1) ponownie, aby potwierdzić
Dotknij i przytrzymaj przez 1 sek. przycisk sterowania (1), aby uruchomić tryb nie­obecności
Wyłączanie ochrony przeciwzamrożeniowej
Aktywowanie / dezakty­wowanie blokady
Przywraca ustawienia fabryczne
Aktywowanie / dezaktywowanie trybu nieobecności/urlopu
Kody błędów
Po wystąpieniu i usunięciu błędu termostat będzie, w niektórych przypadkach wymagał ponownego urucho­mienia w celu prawidłowego działania.
Instrukcja montażu
15
Danfoss ECtemp™ Smart
Typ błędu Nr. Opis Rozwią-
Odłączony czujnik podłogo­wy
Zwarcie czujnika podłogo­wego
Termostat przegrza­ny
Nieod­wracalny błąd
16
E1 Utracono
połączenie z czujnikiem
E2 Zwarcie
czujnika
E3 Termostat jest
przegrzany, ogrzewanie zostało wyłą­czone
E4 Wartość dla
czujnika temperatury pomieszcze­nia jest zbyt wysoka lub za niska
zanie
Skontak­tuj się z serwisem
Skontak­tuj się z serwisem
Poczekaj na schło­dzenie termo­statu
Skontak­tuj się z serwisem
Wymaga ponow­nego urucho­mienia
Termostat wymaga ponownego uruchomienia w celu kontynuowa­nia pracy.
Termostat wymaga ponownego uruchomienia w celu kontynuowa­nia pracy.
Termostat nie wy­maga ponownego uruchomienia, ale zacznie dzia­łać dopiero po obniżeniu się jego temperatury
Termostat wymaga ponownego uruchomienia w celu kontynuowa­nia pracy.
Instrukcja montażu
Danfoss ECtemp™ Smart
Błąd komunikacyjny
Błąd komunika-
Nr. Opis
cyjny
Nieprawidłowe SSID lub hasło
C1 Nie można połączyć się z siecią
Wi-Fi
*Brak adresu IP C2 Połączono z siecią Wi-Fi, ale brak
adresu (brak IP oczekującego dla DHCP)
Brak połączenia internetowego
Instrukcja montażu
C3 Połączono z siecią Wi-Fi, ale nie
można połączyć się z chmurą Danfoss.
17
Danfoss ECtemp™ Smart
6 Konfigurowanie
Pobierz aplikację
Pobierz aplikację DEVIsmart™ ze sklepu App Store lub Google Play lub ze strony http://heating.danfoss.com/new-solutions/ ectemp-smart.
Znajdź nazwę oraz hasło dla sieci Wi-Fi, do której chcesz podłączyć swój termostat. W przypadku wątpliwości skontaktuj się z ad­ministratorem sieci lub dostawcą Internetu.
Zidentyfikuj typ czujnika podłogowego (w kΩ).
Zidentyfikuj moc zainstalowanego ogrze­wania (W), z etykiety elementu grzejnego.
Włącz termostat, a na ekranie pojawi się „-“. Teraz można dokonać konfiguracji przy pomocy urządzenia iPhone lub Android. Uruchom Danfoss Smart™ App i postępuj zgodnie z poleceniami podawanymi przez aplikację.
18
Instrukcja montażu
Danfoss ECtemp™ Smart
7 Ustawienia
WAŻNE INFORMACJE DOTYCZĄ­CE KONFIGURACJI
Należy wybrać, czy termostat ma pracować wyłącznie z czujnikiem podłogowym, czy z czujnikami podłogowym i powietrza w po­mieszczeniu.
Opcja „tylko pomieszczenie” jest dostępna, ale wymagane jest usunięcie plastikowego zabez­pieczenia w tylnej części modułu wyświetlacza, np. za pomocą śru­bokrętu, po tym możliwe będzie
Instrukcja montażu
19
Danfoss ECtemp™ Smart
ustawienie maksymalnej temperatury podłogi do 45°C. Jednakże wówczas będzie można używać wyłącznie czuj­nika temperatury powietrza. Powyższe nie jest zalecane z powodu wysokiego ryzyka przegrzania podłogi.
WAŻNE: Jeżeli termostat służy do regulacji pracy kabla/ maty grzejnej w ogrzewaniu podłogowym pod podło­gą drewnianą lub wykonaną z podobnego materiału, należy bezwzględnie zainstalować czujnik podłogowy i nie wolno ustawiać górnej granicy temperatury podłogi powyżej 35°C.
Uwaga: Przez zmianą maksymalnej temperatury podłogi należy skonsultować się z jej producentem i pamiętać o poniższych informacjach:
• Temperatura podłogi jest mierzona w miejscu, w którym znajduje się czujnik.
• Temperatura pod powierzchnią podłogi drewnianej może być nawet o 10°C wyższa niż na powierzchni podłogi.
• Producenci podłóg często podają maksymalną tem­peraturę górnej powierzchni podłogi.
20
Instrukcja montażu
Danfoss ECtemp™ Smart
Opór cieplny [m²K/ W]
0,05 Laminowany panel pod
0,10 Parkiet bukowy 14 mm 650–800 31°C
0,13 Deska lita dębowa
< 0,17 Maksymalna grubość
0,18 Deski lite jodłowe
Instrukcja montażu
Przykłady pokrycia podłogi
łogowy HDF 8 mm
22 mm
wykładziny odpowied nia dla ogrzewania podłogowego
22 mm
Gęstość materia­łu kg/m³
-
> 800 28°C
> 800 32°C
wg EN
-
1307
450–650 35°C
Przybliżone nasta­wy dla temperatu­ry podłogi 25°C
34°C
21
Danfoss ECtemp™ Smart
8 Gwarancja
W przypadku usterki wynikającej z wad fabrycznych produkty DEVI zostaną bezpłatnie naprawione lub wymienione na nowe bez obarczania kosztami użytkow­nika. Aby gwarancja była ważna, instalacja musi zostać przeprowadzona przez autoryzowanego instalatora, a następnie podstemplowana i podpisana. Aby dowiedzieć się więcej, zapoznaj się z warunkami i postanowieniami naszej gwarancji.
22
Instrukcja montażu
Danfoss ECtemp™ Smart
9 Radio Equipment Directive
UPROSZCZONA DEKLARACJA ZGODNOŚCI UE
Danfoss A/S niniejszym oświadcza, że typ urządzenia radiowego ECtemp™ Smart jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
heating.danfoss.com
10 Instrukcje usuwania zużytego sprzętu
Instrukcja montażu
23
Danfoss ECtemp™ Smart
Danfoss A/S DK-6430 Nordborg Dania Telefon: +45 74 88 22 22 Faks: +45 74 49 09 49 E-mail: danfoss@danfoss.com danfoss.com
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies. DEVI and the DEVI logo-type are trademarks of Danfoss A/S. All rights reserved
Wyprodukowane przez Danfoss © 06/201708096294 & VMIOA249
Loading...
