Danfoss Distributori di flusso per radiatori a elementi in alluminio Data sheet [it]
Scheda tecnica |
Distributori di flusso per radiatori a elementi in |
|
|
|
|
||||||||||||||||||||
|
alluminio - utilizzabili con le valvole integrate RA-N |
|
|
||||||||||||||||||||||
Prodotto |
|
|
|
|
|
|
|
Il distributore di flusso Danfoss è stato progettato |
|||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
per l'uso con le valvole integrate RA-N 013G1382, |
|||||||||||||||||
|
|
|
|
|
|
|
|
incorporabili in radiatori in alluminio o bimetallo |
|||||||||||||||||
|
|
|
|
|
|
|
|
di diversi produttori. |
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
I radiatori in alluminio o bimetallo sono costituiti |
|||||||||||||||||
|
|
|
|
|
|
|
|
da una serie di elementi uniti fra loro tramite nippli. |
|||||||||||||||||
|
|
|
|
|
|
|
|
Il primo elemento riveste la funzione di tubo |
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
d'ingresso, mentre il ritorno passa attraverso la |
|
||||||||||||||||
|
|
|
|
|
|
|
|
base del secondo elemento. |
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
Se con i radiatori a elementi si utilizzano valvole |
|||||||||||||||||
|
|
|
|
|
|
|
|
integrate, è necessario dirigere il flusso correttamente |
|||||||||||||||||
|
Distributore di flusso 013G1523 / 013G1524 |
|
|
attraverso la valvola, per evitare fastidiosi rumori. |
|||||||||||||||||||||
|
|
|
A questo scopo si ricorre a un distributore di flusso. |
||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Codici e dati tecnici |
Distributore di flusso |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Tipo di distributore |
|
|
Attacco |
|
|
|
Attacco |
|
|
Temperatura |
|
Codice |
|
|||||||||||
|
|
|
radiatore |
|
|
valvola int. |
|
acqua max. |
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
Per radiatori a elementi in alluminio/bimetallo |
1”, Filettatura dx |
|
|
|
½” |
|
|
|
120 ˚C |
|
013G1523 |
|||||||||||||
|
Per radiatori a elementi in alluminio/bimetallo |
1”, Filettatura sx |
|
|
|
½” |
|
|
|
120 ˚C |
|
013G1524 |
|||||||||||||
|
Valvola per distributori di flusso |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Pressione differenziale |
1) |
|
Pressione |
|
Pressione |
|
Tempera- |
|
Codice |
|
|||||||||||||
|
Tipo valvola |
|
|
|
|
|
|
|
|
tura acqua |
|
|
|
||||||||||||
|
Racc. |
|
Tecnica |
|
|
d'esercizio |
|
d'esercizio |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
max. |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
Per sensori RA Danfoss |
0.05-0.2 bar |
|
0.6 bar |
|
|
|
16 bar |
|
10 bar |
|
120 ˚C |
|
|
013G1382 |
||||||||||
|
1) La pressione differenziale tecnica indica il limite massimo per un funzionamento corretto della valvola. Nella maggior |
||||||||||||||||||||||||
|
parte dei sistemi bi-tubo, la pressione differenziale raccomandata è sufficiente. Per un funzionamento completamente |
||||||||||||||||||||||||
|
silenzioso in piccoli impianti, raccomandiamo di applicare valvole di bypass o di bilanciamento automatiche. Se la pressione |
||||||||||||||||||||||||
|
differenziale della pompa supera la pressione differenziale massima raccomandata per la valvola, si consiglia di aggiungere |
||||||||||||||||||||||||
|
all'impianto una valvola di bilanciamento automatica ASV-P/PV. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|

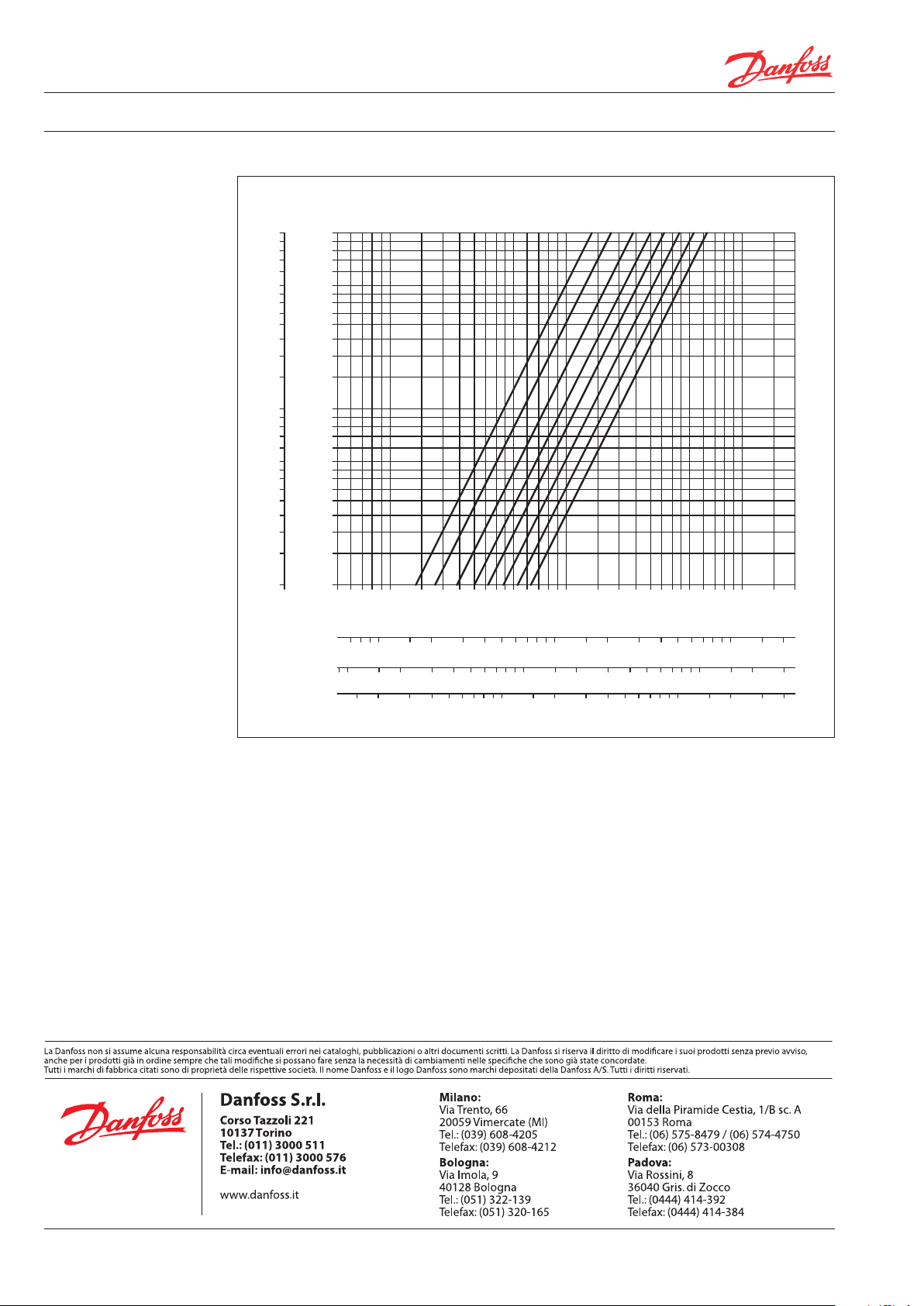

Valori di presettaggio, distributore di flusso + valvola |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Presettaggio |
|
|
|
|
|
|
|
|||||
|
Distributore di flusso + valvola |
|
|
|
|
|
|
|
|
|
|
Valore k 2) 3) |
|
|
|
|
|
|
|
k |
VS |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
V |
|
|
|
|
|
|
|
|
||
|
|
|
|
1 |
|
|
2 |
3 |
|
|
4 |
|
5 |
|
6 |
7 |
|
|
N |
|
N |
||||
|
Distributore di flusso + valvola integrata |
0.13 |
|
0.18 |
0.24 |
|
0.30 |
|
0.36 |
|
0.44 |
0.53 |
|
|
0.63 |
|
0.68 |
||||||||
|
RA 013G1382 |
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2)I valori kV indicano il volume della portata (Q) in m3/h con una caduta di pressione (Δp) di 1 bar nella valvola. kV = Q /√∆p. Sul settaggio N, il valore kV, conformemente a EN 215, può essere riportato come Xp = 2 K. A valori presettati inferiori, in corrispondenza del presettaggio 1, Xp sarà ridotto fino a circa Xp 0,5. I valori kVS indicano la portata della valvola a valvola completamente aperta.
3)Se viene utilizzato un termostato per radiatore con carica liquida, per es. RAW, RAS-D, o un elemento di settaggio remoto, tipo RA 5060, l'Xp sarà incrementato secondo un fattore di 1,6 (settaggio N, rif. EN 215).
Accessori e parti di |
Per distributore di flusso |
|
|
ricambio |
|
|
|
Articolo |
Codice |
||
|
|||
|
|
|
|
|
Nipplo ad attacco aperto - per il distributore di flusso 013G1523 |
013G1506 |
|
|
|
|
|
|
Nipplo ad attacco chiuso |
013G1507 |
|
|
|
|
|
|
Nipplo ad attacco aperto - per il distributore di flusso 013G1524 |
013G1548 |
|
|
|
|
|
|
Nipplo ad attacco chiuso |
013G1549 |
|
|
|
|
|
|
Guarnizione per nippli |
013G1501 |
|
|
|
|
Per valvola integrata RA-N 013G1382
Premistoppa |
013G0290 |
|
|
Cappuccio di protezione (rosso) |
013L0951 |
|
|
DKCD
VDCNA206 |
© Danfoss 01/2008 |
1 |
Scheda tecnica |
Distributori di flusso per radiatori a elementi in alluminio - utilizzabili con le valvole |
|
integrate RA-N 013G1382 |
Disegno e dimensioni
10.6
12.7
| <![if ! IE]> <![endif]>Ø44 |
<![if ! IE]> <![endif]>32 |
1
G 1/2” ISO 228/1
77±0.75
73.7
25
<![if ! IE]><![endif]>Ø11.95 Ø25.47 ±0.15
3 |
2 |
3 |
G 1” ISO 228/1 |
(013G1523) |
|
G 1” ISO 228/1 LH |
(013G1524) |
|
Nippli di raccordo
G 1” ISO 228/1 LH 4 3 G 1” ISO 228/1
|
Ø8 |
|
|
|
. |
|
|
|
5 |
|
|
|
<![if ! IE]> <![endif]>8.3 |
|
|
|
|
25.3 |
25 |
Materiali |
|
|
|
1. |
Tappo |
Acciaio nichelato |
|
2. |
Corpo del distributore |
PPS |
|
|
di flusso |
|
|
3. |
O-ring |
EPDM |
|
4. |
Nipplo |
Acciaio od ottone |
|
Dimensioni radiatore
SCALE 5:1
Thread for reduction plug
80 ± 1
68 ± 2.5
<![if ! IE]><![endif]>G1” ISO 228/1
45˚ |
± |
|
5˚ |
<![endif]>Ø 34 ± 0.3
Thread for assembly nipple
<![if ! IE]><![endif]>G1” ISO 228/1 LH
A
min. 18 |
min. 18 |
Ø 0.2 A |
|
2 |
VDCNA206 |
© Danfoss 01/2008 |
DKCD
