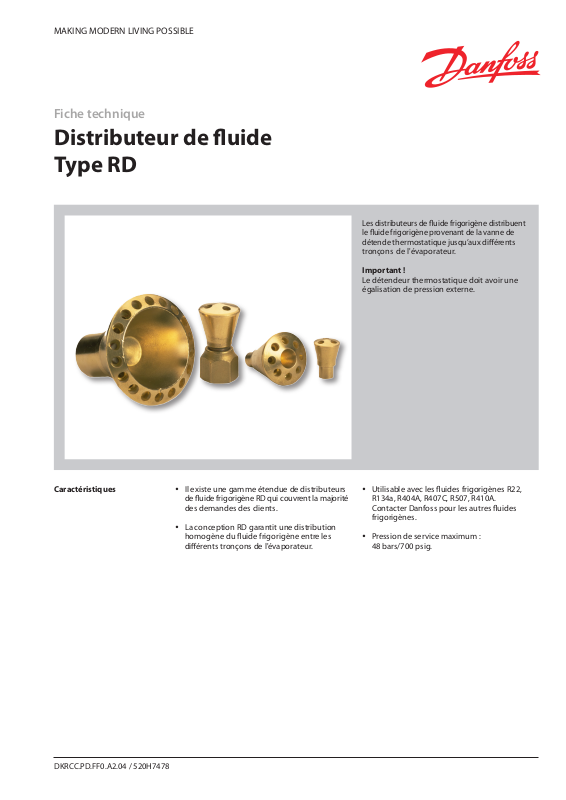

Fiche technique

Distributeur de uide
Type RD

Caractéristiques y Il existe une gamme étendue de distributeurs

de uide frigorigène RD qui couvrent la majorité
des demandes des clients.

y La conception RD garantit une distribution

homogène du uide frigorigène entre les
diérents tronçons de l'évaporateur.

Les distributeurs de uide frigorigène distribuent
le uide frigorigène provenant de la vanne de
détende
tronçons

Important !

Le détendeur thermostatique doit avoir une
égalisation de pression externe.

thermostatique jusqu’aux diérents

de l'évaporateur.

y Utilisable avec les uides frigorigènes R22,

R134a, R404A, R407C, R507, R410A.
Contacter Danfoss pour les autres uides
frigorigènes.

y Pression de service maximum :

48 bars/700 psig.

DKRCC.PD.FF0.A2.04 / 520H7478

R64-2102.10

Fiche technique Distributeur de uide, type RD

Exemple d'application

Danfoss

Conception RD, are RD, à braser ODM

Danfoss

69G184.12.12

Danfoss

69G183.12

1. Cône

2. Gicleur

3. Contre-anneau

4. Diamètre du gicleur

2 DKRCC.PD.FF0.A2.04 / 520H7478

Fiche technique Distributeur de uide, type RD

Capacité Tableau 1. Puissance en kW pour un tube du distributeur de 1 m et pour ∆p = 0,5 bar

Diamètre extérieur des tubes du distributeur

3

Température

d'évaporation

t

e

[°C]

/16 pouce/ 5 mm

R22 / R407C

R134a

R404A / R507

10 2,4 2,1 1,9 2,6 5,1 4,2 3,8 5,6 9,7 8 7,2 10,7 15,8 13,1 12 17,4

5 2,2 1,8 1,6 2,4 4,5 3,7 3,4 5,0 8,5 7 6,4 9,4 14 11,6 10,6 15,4

0 1,9 1,6 1,5 2,1 4 3,3 3 4,4 7,4 6,1 5,6 8,1 12,3 10,1 9,3 13,5

-5 1,6 1,3 1,3 1,8 3,4 2,8 2,6 3,7 6,4 5,3 4,6 7,0 10,6 8,7 8 11,7

-10 1,4 1,2 1,1 1,5 2,9 2,4 2,2 3,2 5,5 4,5 4,2 6,1 9,1 7,4 6,9 10

-15 1,2 0,99 0,93 1,3 2,4 2 1,9 2,6 4,7 3,8 3,5 5,2 7,7 6,3 5,8 8,5

-20 0,99 0,87 0,76 1,1 2,1 1,7 1,6 2,3 4 3,3 3 4,4 6,5 5,4 5 7,2

-25 0,87 0,7 0,64 0,96 1,7 1,5 1,3 1,9 3,3 2,7 2,5 3,6 5,6 4,5 4,2 6,2

-30 0,7 0,58 0,52 0,77 1,5 1,2 1,1 1,7 2,8 2,3 2,1 3,1 4,7 3,8 3,5 5,2

-35 0,58 0,47 0,47 0,64 1,2 0,99 0,93 1,3 2,3 1,9 1,7 2,5 3,9 3,1 2,9 4,3

-40 0,52 0,41 0,41 0,57 1,1 0,87 0,81 1,2 2 1,7 1,5 2,2 3,3 2,7 2,5 3,6

-45 0,47 0,35 0,35 0,52 0,87 0,76 0,7 0,96 1,7 1,4 1,3 1,9 2,8 2,3 2,2 3,1

-50 0,41 0,29 0,29 0,45 0,76 0,64 0,6 0,84 1,5 1,2 1,1 1,7 2,4 2 1,9 2,6

-55 0,35 0,23 0,23 0,39 0,64 0,52 0,52 0,70 1,3 1 0,93 1,4 2,2 1,7 1,6 2,4

-60 0,29 0,2 0,18 0,32 0,52 0,47 0,47 0,57 1,2 0,81 0,76 1,3 1,9 1,4 1,5 2,1

R410A

1

/4 pouce/ 6 mm

R22 / R407C

R134a

R404A / R507

R410A

5

/16 pouce/ 8 mm

R22 / R407C

R134a

R404A / R507

3

/8 pouce/ 10 mm

R410A

R22 / R407C

R134a

R404A / R507

R410A

Tableau 2. Facteur de correction selon la longueur du tube

Longueur du tube [mm]

Facteur de correction

250 400 550 700 850 1000 1150 1300 1450 1600 1750

1,55 1,29 1,19 1,11 1,05 1,00 0,95 0,90 0,87 0,84 0,78

Tableau 3. Facteur de correction selon la température du uide

Température du uide [°C]

Facteur de correction

10 15 20 25 28 30 35 40 45 50

1,59 1,40 1,24 1,09 1,00 0,95 0,82 0,71 0,61 0,52

DKRCC.PD.FF0.A2.04 / 520H7478 3

Fiche technique Distributeur de uide, type RD

Capacité

(suite)

Danfoss

A69-141.11_FW

= 10 °C

e

t

5 °C

0 °C

1/4 in. / 6 mm

R22

-5 °C

-10 °C

-35 °C

-40 °C

-15 °C

-20 °C

-25 °C

-30 °C

R134a, R404A 3/16 in. / 5 mm

-45 °C

-50 °C

-55 °C

-60 °C

Δp [bar]

Figure 1

Il est recommandé de dimensionner les tubes du
distributeur pour une chute de pression d’env.
0,5 bar.
Le tableau 1, qui indique les puissances des
diérentes dimensions de tubes, est basé
sur cette chute de pression.

R22 3/16 in. / 5 mm

R134a, R404A 5/16 in. / 8 mm

R22 5/16 in. / 8 mm

R134a, R404A 1/4 in. / 6 mm

R134a, R404A 3/8 in. / 10 mm

R22 3/8 in. / 10 mm

3

/

in.: ø4.80 × 3.00 mm

16

1

/

in.: ø6.35 × 4.80 mm

4

5

/

in.: ø7.94 × 6.16 mm

16

3

/

in.: ø9.53 × 7.75 mm

8

[kW]

La gure 1 indique la relation entre la puissance
de l’évaporateur Q
diamètre
et la chute

du tube, la température d'évaporation te

de pression Δp pour un tube de

, le uide frigorigène, le

e

distributeur de 1 m.

Pour les longueurs dépassant 1 m, choisir une
dimension de tubes supérieure à celle qui ressort
du tableau 1.

4 DKRCC.PD.FF0.A2.04 / 520H7478

Fiche technique Distributeur de uide, type RD

Commande

RD, are

RD, à braser

Tableau 4

Puissance
Type de
distributeur

Entrée du distributeur

nominale des

détendeurs

(R407C)

1

RD 21

RD 27

RD 21

RD 27

RD 33

RD 33

RD 42

RD 33

RD 33

RD 42

RD 49

RD 49

RD 62

RD 79

RD 85

RD 85

1)

Gicleur remplaçable, voir tableau 5 pour les autres diamètres de gicleurs

/2 pouce are ≤ 25 kW (7 TR) 4 3 — —

1

/2 pouce are ≤ 25 kW (7 TR) 6 5 — —

1

/2 pouce / 12 mm à braser ODM ≤ 25 kW (7 TR) 4 3 — —

1

/2 pouce / 12 mm à braser ODM ≤ 25 kW (7 TR) 6 5 — —

1

/2 pouce are ≤ 35 kW (10 TR) 9 6 — —

1

/2 pouce / 12 mm à braser ODM ≤ 35 kW (10 TR) 9 6 — —

1

/2 pouce / 12 mm à braser ODM ≤ 35 kW (10 TR) 13 9 — —

5

/8 pouce are ≤ 35 kW (10 TR) 8 6 4 —

5

/8 pouce / 16 mm à braser ODM ≤ 35 kW (10 TR) 8 6 4 —

5

/8 pouce / 16 mm à braser ODM ≤ 35 kW (10 TR) 13 9 7 —

5

/8 pouce / 16 mm à braser ODM ≤ 85 kW (25 TR) 17 14 10 —

7

/8 pouce / 22 mm à braser ODM ≤ 85 kW (25 TR) 17 14 10 —

7

/8 pouce / 22 mm à braser ODM ≤ 120 kW (35 TR) — 18 14 —

1)

11/8 pouce / 28 mm à braser ODM

1)

11/8 pouce / 28 mm à braser ODM

1)

13/8 pouce / 35 mm à braser ODM

≤ 250 kW (70 TR) — 24 19 15

≤ 300 kW (85 TR) — 27 22 18

≤ 300 kW (85 TR) — 27 22 18

Nombre max. d'orices et dimensions de la

sortie du distributeur (ODF)

3

/16 pouce

/ 5 mm

1

/4 pouce

/ 6 mm

5

/16 pouce

/ 8 mm

3

/8 pouce

/ 10 mm

Tableau 5. Taille de gicleur standard

Type de distributeur Diamètre de gicleur 1) [mm]

RD 21 5,0

RD 27 5,0

RD 33 6,0

RD 42 6,0

RD 49 8,0

RD 62 9,0

RD 79 8,0

RD 79 10,1

RD 79 12,4

RD 79 14,3

RD 85 17,5

RD 85 18,5

1)

Le diamètre de gicleur optimal dépend des paramètres de

l'installation.

Tableau 6. Facteur de correction de la capacité nominale en
fonction du uide frigorigène (pour utilisation avec tableau 4)

Fluide frigorigène Facteur de correction

R407C 1,00

R22 0,92

R134a 0,72

R507 0,68

R404A 0,68

R410A 1,14

DKRCC.PD.FF0.A2.04 / 520H7478 5

Fiche technique Distributeur de uide, type RD

Type - nomenclature

Tableau 7

Type RD Distributeur de uide frigorigène

21 ø21 mm

27 ø27 mm

33 ø33 mm

Corps

Raccord d'entrée

42 ø42 mm

49 ø49 mm

79 ø79 mm

85 ø85 mm

A 12 mm à braser ODM

B 16 mm à braser ODM

C 22 mm à braser ODM

D 28 mm à braser ODM

E 35 mm à braser ODM

1

H

K

L 1

M 1

P

Q

/2 pouce à braser ODM

5

/8 pouce à braser ODM

J

7

/8 pouce à braser ODM

1

/8 pouce à braser ODM

3

/8 pouce à braser ODM

1

/2 pouce are F

5

/8 pouce are F

Taille de gicleur ## mm

A 5 mm à braser ODF

B 6 mm à braser ODF

C 8 mm à braser ODF

D 10 mm à braser ODF

Raccord de sortie

3

H

K

L

/16 pouce à braser ODF

1

/4 pouce à braser ODF

J

5

/16 pouce à braser ODF

3

/8 pouce à braser ODF

Nombre d'orices ## 2 – 27

Exemple de codication :

RD 21 — H 05 — J 03

Corps

Taille de gicleur

Raccord d'entrée

Raccord de sortie

Nombre d'orices

Distributeur de uide frigorigène

6 DKRCC.PD.FF0.A2.04 / 520H7478

Fiche technique Distributeur de uide, type RD

Choix du distributeur de
uide frigorigène

Il faut connaître les données suivantes :

1. Fluide frigorigène

2. Puissance de l’évaporateur

3. Température d’évaporation

4. Température du uide

5. Nombre de tronçons de l’évaporateur

6.

Dimensions d'entrée du tronçon de l'évaporateur

7. Longueur du tube du distributeur

8. Type de détendeur

Il est alors possible de déterminer ce qui suit :

I. Diamètre des tubes de distributeur

Exemple

Données:

1. Fluide frigorigène : R404A

2. Puissance de l’évaporateur Q

3. Température d'évaporation t

4. Température du uide T

: 20 °C

l

: 20 kW

e

: -15 °C

e

5. Nombre de tronçons de l'évaporateur : 10

6. Dimensions d'entrée du tronçon de
l'évaporateur : 6 mm

7. Longueur du tube du distributeur : 850 mm

8. Détendeur avec raccord de 22 mm ODF à
braser côté sortie

La puissance de chaque tube de distributeur
est calculée en divisant la puissance totale de
l’évaporateur par le nombre de tronçons
homogènes de l’évaporateur.
Le diamètre du tube peut alors être déterminé à
partir du tableau 1 ou de la gure 1.
Le dimensionnement doit être basé sur la
puissance moyenne de l’évaporateur.
On peut escompter une distribution homogène
susante pour des puissances situées entre 40%
et 125% des valeurs indiquées dans le tableau 1.

La puissance de chaque tube de distributeur est
de 20 / 10=2,0 kW.
Le tableau 1 montre qu’à une température
d’évaporation de -15 °C et avec le R404A,
un tube de Ø 6 mm d’une longueur de 1
mètre produit 1,9 kW.

Les facteurs de correction pour la longueur du
tube et la température du uide se trouvent dans
les tableaux 2 et 3.
Pour une longueur de tube de 850 mm, le facteur
de correction est de 1,05. Pour une température de
uide de 20 °C, le facteur de correction est de 1,24.

Dans les conditions données, les tubes du
distributeur produisent 1,9 × 1,24 × 1,05 =
2,47 kW.

La charge réelle, en pourcentage de la valeur
nominale indiquée, est de ce fait 2,0 / 2,47 =
0,81 ou 81%.

Le type de distributeur, les dimensions et le type
de l'entrée sont déterminés dans le tableau 4.
Il existe deux possibilités : RD 49 ou RD 62.

La puissance nominale du détendeur peut être
déterminée en utilisant les tableaux 6 et 4 :
– RD 49: 85×0,68=58 kW
– RD 62: 120×0,68=82 kW

Les deux distributeurs peuvent être utilisés, mais
le RD 49 est sélectionné car sa puissance nominale
est plus proche de la puissance de l’évaporateur.

Le diamètre standard du gicleur est déterminé
dans le tableau 5 : 8 mm.

Le type de distributeur requis est déterminé dans
le tableau 7 : RD49-C08-B10.

Veuillez prendre contact avec Danfoss pour le
numéro de code.

DKRCC.PD.FF0.A2.04 / 520H7478 7

Fiche technique Distributeur de uide, type RD

Dimensions [mm]
et poids [kg]

RD, are RD, à braser ODM

Tableau 8

Type de
distributeur

Entrée du distributeur L L

1

RD 21 Flare 55 — 21 0,1 24

RD 21 A braser 31 10 21 0,1 24

Poids net

D

approx.

Conditionnement

industriel

RD 27 Flare 65 10 27 0,1 24

RD 27 A braser 41 10 27 0,1 24

1

RD 33 Flare (

RD 33

RD 33 Flare (

RD 33

⁄2 pouce) 71 — 33 0,2 24

A braser (1⁄2 pouce / 12 mm)

5

⁄8 pouce) 76 — 33 0,2 24

A braser (5⁄8 pouce / 16 mm)

50 12 33 0,2 24

50 17 33 0,2 24

RD 42 A braser 52 12 42 0,2 15

RD 49

RD 49

A braser (5⁄8 pouce / 16 mm)

A braser (7⁄8 pouce / 22 mm)

62 17 49 0,3 15

62 24 49 0,3 15

RD 62 A braser 66 24 62 0,7 9

RD 79 A braser 81 25 79 0,9 6

RD 85 A braser 81 30 85 0,9 6

8 DKRCC.PD.FF0.A2.04 / 520H7478

© Danfoss A/S (AC-MCI / jmn), 2013-06
