Regelkomponenten für Fernwärme- und Trinkwarmwassersysteme
Das komplette Programm
für Energieeffizienz und Komfort
5 Mio.
Installationen weltweit
und mehr als 80 Jahre
Erfahrung machen Danfoss
zum zuverlässigen Partner
für Heizung und
Warmwasserbereitung.
www.danfoss.ch
Optimieren Sie die Leistung Ihrer Anlagen
durch die richtigen Komponenten für:
Witterungsführung und
Systemüberwachung
Leistungsstarke
Temperaturregelung
den hydraulischen
Abgleich des Systems
Energieeffizente Systeme ...
Jedes Fernwärmesystem muss mit optimaler
Ezienz betrieben werden und gleichzeitig
Bedingungen schaen, die für den
Endverbraucher so angenehm wie
möglich sind.
Um diese grundlegenden Anforderungen
zu erfüllen, muss der Netzbetreiber eine
Reihe von anwendungsbezogenen Herausforderungen
Diese Herausforderungen stehen in direktem
Bezug zu den grundlegenden Funktionen,
die ein Fernwärmesystem leisten,
überwachen und regeln muss, um seine
eigentliche Aufgabe zu erfüllen: die
eziente Bereitstellung von Wärme und
Trinkwarmwasser für den Endverbraucher.
Die Regelungs- und Wärmeübertragung s-
auf optimale Weise meistern.
funktionen stehen dabei im Mittelpunkt
jedes Fernwärmesystems. Sie ermöglichen
die Übertragung von Wärme von der
primären Energiequelle durch Wärmeübertragung zur Sekundärseite und schließlich
zum Endverbraucher.
der den Wärmekomfort eines Gebäudes
ausmacht.
Die Hauptaufgabe für jeden Anbieter von
Fernwärme besteht also darin, eine optimale
Regelungsleistung sicherzustellen, die für
einen ezienten und zuverlässigen Betrieb
des gesamten Fernwärmenetzes sorgt.
Dies ist auch für die Umwelt wichtig, da
dadurch CO
-Emissionen gesenkt werden.
2
Es ist dieser Prozess,
Alltägliche Herausforderungen
Zu den typischen Regelungssfunktionen
eines Fernwärmesystems gehören:
• Witterungsführung und
Systemüberwachung
• Leistungsstarke Temperaturregelung
• Hydraulischer Abgleich des Systems
• Absperrsysteme
• Wärmeübertragung
• Messung des Energieverbrauchs
Absperrsysteme
3
Messung des
Energieverbrauchs
Wärmeübertragung
... erfordern die richtigen Komponenten
Jedes Fernwärmesystem benötigt bestimmte
Komponenten, um seine grundlegenden
Aufgaben der Übertragung und Verteilung
der Wärme von der Energieerzeugung
zum Endverbraucher zu erfüllen.
Jedes Bauteil spielt bei der optimalen
und energieezienten Umsetzung dieses
Prozesses eine wichtige Rolle.
Der Einsatz der richtigen Komponenten
mit korrekten Spezikationen und hoch
entwickelten Funktionen macht den
Unterschied zwischen einer
durchschnittlichen
Systemleistung und sorgt für einen
und einer hohen
zuverlässigen Betrieb, Energieezienz und
geringere Lebenszykluskosten des Systems.
Mit über 80 Jahren Erfahrung und
technischer Fachkompetenz ist Danfoss
Ihr führender Anbieter einer umfassenden
Reihe von Regelungskomponenten für
jede Art von Fernwärmesystem.
Erweitern Sie Ihren Horizont
zum Thema Fernwärmekomponenten
WITTERUNGSFÜHRUNG
UND SYSTEM
ÜBERWACHUNG
Intelligente, durch einen korrekt installierten
elektronischen Regler durchgeführte
Witterungsführung optimiert die
Energieezienz eines Fernwärmesystems
durch die Senkung der Rücklauftemperatur
Dies führt zu Energieeinsparungen zwischen
10 und 15 Prozent sowie zu einer längeren
Systemlebensdauer.
Eine Reihe von Kommunikationsoptionen
im elektronischen Regler ermöglicht eine
leicht zugängliche Netzwerkkommunikation
und -überwachung, eine klare Übersicht
und die Fernbedienung aller verbundenen
Regler im System.
.
LEISTUNGSSTARKE
TEMPERATUR
REGELUNG
Eine präzise Regelleistung des
Temperaturniveaus
für höchsten Komfort im Gebäude.
Im Bereich der Energieezienz kann eine
optimale Leistung der Temperaturregelung
zu geringerem Wärmeverlust und dadurch
zu einer Senkung der CO2-Emissionen führen
Gute Regelverhältnisse und kurze
Reaktionszeiten auf Schwankungen im
Bedarf an Trinkwarmwasser sind nur
einige der Funktionen, die eine optimale
Regelleistung voraussetzt. Dies gilt auch
für Motorregelventile und selbsttätige
Temperaturregler.
im Heizsystem sorgt
HYDRAULISCHER
ABGLEICH DES
SYSTEMS
Um optimale Betriebsbedingungen für
das Heizsystem zu schaen, ist es äußerst
wichtig, es hydraulisch abzugleichen.
Durch die Regelung von Dierenzdruck
und Durchuss innerhalb des Systems
wird der perfekte hydraulische Abgleich
.
garantiert. So wird der Verlust von Volumen
und Wärme im System gesenkt, wodurch
die Pumpenleistung optimiert und eine
adäquate Trinkwarmwasser- und
Wärmeversorgung
garantiert.
Dierenzdruck- und Durchussregler sind
die Komponenten, die für den hydraulischen
Abgleich im System sorgen.
für alle Verbraucher
WITTERUNGSGEFÜHRTE
REGLER
• Elektronische Temperaturregler
• ECL-Applikationsschlüssel
• Temperaturfühler
• SCADA-Kommunikationslösungen
MOTORREGELVENTILE UND
TEMPERATURREGLER
• Motorstellventile
• Elektrische und thermische Stellantriebe
• Temperaturregler
• Sicherheitstemperaturregler
• Durchussgesteuerte Temperaturregler
DRUCK, DIFFERENZDRUCK UND
VOLUMENSTROMREGLER
• Dierenzdruckregler
• Dierenzdruckregler und
Durchussbegrenzer/-regler
• Volumenstromregler kombiniert mit
Motorstellventilen
• Überströmregler
• Druckminderer
• Dierenzdruck-Überströmregler
5
ABSPERR
SYSTEME
In jedem Fernwärmeversorgungsunternehmen, Blockheizkraftwerk, Verteilungsnetz
und in den Übergabestationen wird eine
Absperrmöglichkeit zwischen Gebäude
und System benötigt.
So kann die vorübergehende Abschaltung
des Systems für Wartungs- und
Servicearbeiten lokal begrenzt werden
und erforderliche Arbeiten
kostengünstiger durchgeführte werden.
Kugelhähne sind ein zentrales Element
in einem Fernwärmesystem und sind in
vielen verschiedenen Ausführungen
erhältlich.
WÄRMEÜBERTRAGUNG
Die Wärmeübertragung vom Netz
des Fernwärmeversorgers auf die
Hausinstallation des Endkunden mit
minimalem Energieverlust ist Aufgabe
des Wärmeübertragers.
Wo auch immer Wärme übertragen wird,
können MicroPlate™
die Systemezienz durch geringeren
Druckverlust und bessere
Wärmeübertragung
Wärmeübertrager sind Komponenten,
die die Funktion der Wärmeübertragung
innerhalb des Fernwärmesystems
übernehmen.
Wärmeübertrager
drastisch steigern.
MESSUNG DES
ENERGIEVERBRAUCHS
Durch die zunehmende Bedeutung von
Energieeinsparungen und der Senkung
von CO
des Energieverbrauchs bei jedem
Fernwärmeversorgungsunternehmen
und Endverbraucher eine noch zentralere
Rolle.
Die Sammlung von Daten zum
Energieverbrauch sorgt für eine
transparente Rechnungslegung
sowohl für den Anbieter als auch
für den Endverbraucher. Dadurch ist
es auch einfach, die Leistung der
Fernwärme- oder Fernkälteanlage zu
überwachen.
-Emissionen spielt die Messung
2
KUGEL
HÄHNE
• JIP™ Kugehähne aus Stahl in vollverschweißer Ausführung für die Gebäudeinstallationen und Fernwärmezuleitungen
• JIP™ Kugelhähne für den Erdeinbau in
KMR- oder PMR Systemen

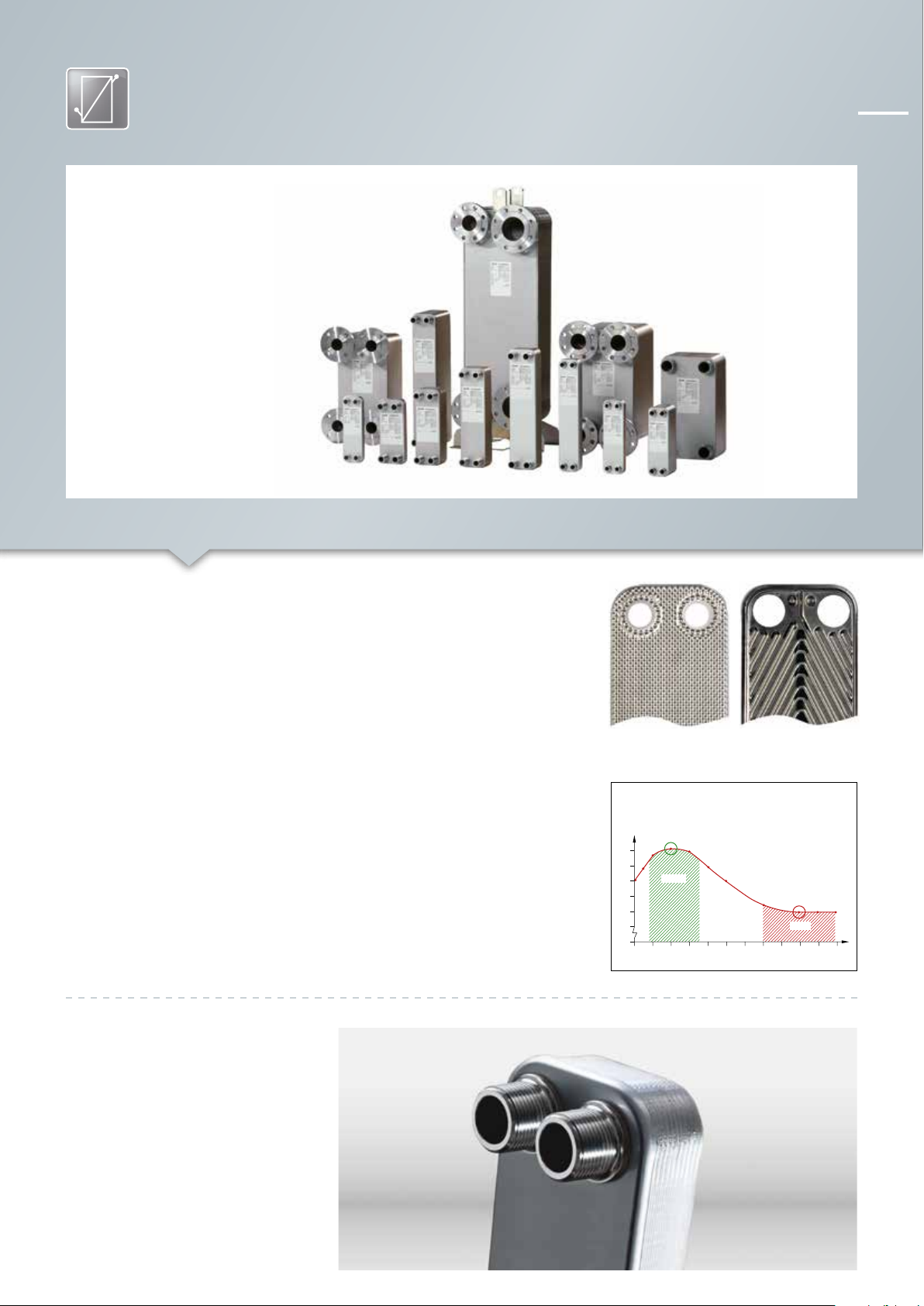

PLAT TENWÄRME
ÜBERTRAGER
• 1-Kreis-Wärmeübertrager MicroPlate™,
gelötet
• 2-Kreis-Wärmeübertrager MicroPlate™,
gelötet
Energiezähler ermöglichen die Messung
des Energieverbrauchs.
ENERGIE
ZÄHLER
• Energiezähler
• Ultraschall-Durchusssensor
• Rechenwerk
Intelligente Witterungsführung
Systemsteuerung und höchste Leistung
Elektronische Regler
ECL Comfort
Danfoss blickt auf eine jahrelange Erfahrung in
der Produktion von elektronischen Reglern für
Fernwärmesysteme zurück. Auf der Grundlage
der Erfolge und Vorteile früherer Generationen
steht auch die aktuelle siebte Generation von
Danfoss Reglern – ECL Comfort 210 und 310 –
für Komfort und eine einfache Bedienung von
Heiz-, Kühl- und Trinkwarmwassersystemen.
Unsere ECL Regler entsprechen den Standards
und Anforderungen des modernen Markts
und lassen sich problemlos mit bestehenden
Systemkomponenten von Danfoss und anderen
Anbietern kombinieren. Darüber hinaus erfolgen
Installation, Inbetriebnahme, Wartung und
Nachrüstung von ECL Reglern schnell und ezient.
Ihre Investition wird sich sehr schnell rechnen.
Weniger ist mehr – Vorteile für Sie
Der Danfoss ECL Comfort Regler sieht einfach
aus, arbeitet aber äußerst clever und bietet
ECL COMFORT 310
Der ECL Comfort 310 ist ein moderner,
witterungsgeführter, elektronischer Regler
für Fernwärme-, Zentralheizungs- und
Kühlsystemen. Der ECL Comfort 310
bietet moderne Kommunikationsschnittstellen wie Modbus, M-Bus,
Internet und USB für Servicearbeiten.
mehr Leistung, als Sie vielleicht erwarten.
So sparen Sie beispielsweise Zeit bei der
Installation und Inbetriebnahme, reduzieren
den Wartungsaufwand, protieren vom
Schnellen Erlernen des Systems und senken
Ihren Energieverbrauch.
Der Schlüssel zum Erfolg
Die ECL Comfort Regler verfügen über eine
Reihe von Applikationsschlüsseln.
Applikationsschlüssel ist mit spezischen
Parametern für eine Fernwärme- oder
Fernkälteanwendung programmiert.
Der clevere ECL Applikationsschlüssel
gestaltet die Installation und Inbetriebnahme
Ihrer Heizsystem-Applikation im ECL Regler
so einfach wie nie – und das alles ohne
Programmierkenntnisse.
Jeder
Genial einfach
Während die Bedienung der meisten am
Markt erhältlichen Heizungsregler immer
komplizierter wird, setzt Danfoss auf
Vereinfachung. Der Einradnavigator, das
beleuchtete Display und die selbsterklärende
Menüführung machen die Installation,
Einstellung und Inbetriebnahme der Regler
ECL Comfort 210 und 310 so einfach wie nie.
Applikationsschlüssel sowie Fernbedienungseinheiten erhöhen darüber hinaus den
Bedienungskomfort.
SCADA-Kommunikationslösungen
für ECL Regler
ECL Portal
Greifen Sie über PC oder Smartphone
auf Ihre ECL Regler zu. Die ECL Portal
Applikation für den elektronischen
Regler ECL Comfort 310 ist ein intuitives
SCADA-Tool für die Regelung Ihres
Fernwärmesystems. Das ECL Portal
ermöglicht Ihnen die Rationalisierung
von Service, Inbetriebnahme und
Wartung – und das direkt über Ihren PC
oder Ihr Smartphone, wo Sie auch sind.
-
7
7
ECL Portal
DECS 2.0
Das Danfoss ECL Portal ist ein eektives und umfangreiches SCADA-Tool für das Servicepersonal
von
Fernwärmestationen, das zur Rationalisierung von Service, Inbetriebnahme, Wartung und
Regelung dient.
Für diese webbasierte SCADA-Lösung ist kein lokaler Server nötig. Sie konguriert ihre
Benutzeroberäche sowie ihre Funktionen zur Unterstützung der Applikation und des
Reglers automatisch.
Mit dem ECL Portal können Sie einen oder mehrere ECL Comfort 310 Regler von Ihrem
PC aus oder über eine Smartphone App überwachen und steuern.
Mit dem Danfoss Energy Control System DECS 2.0 können Sie mehrere Fernwärmenetze
zentral steuern und visualisieren. Ob im Büro oder unterwegs, über Handy, Tablet PC oder
Laptop, Sie haben stets den Überblick über alle Vorgänge.
Das intelligente Monitoring- und Leitsystem von Danfoss übernimmt die Steuerung und
Überwachung des Fernwärmenetzwerkes sowie sämtlicher angeschlossener Abnehmeranlagen.
Alle relevanten Daten sind unabhängig vom Standort jederzeit abruf- und kontrollierbar.
OPC-Server
Der Danfoss OPC-Server ist mit den meisten SCADA-Clients kompatibel und ermöglicht
eine schnelle Einbindung und Konguration des ECL Reglers in ein SCADA-System.
Der OPC-Server unterstützt alle gängigen Modbus-Kommunikationsprotokolle über
RS485 und/oder Ethernet, sowie spezielle Lese-/Schreib-Algorithmen zur Steigerung
des Durchsatzes zum/vom ECL Comfort 310 Regler.
Das OPC-Serverpaket umfasst auch einen Kongurator, der die Konguration des OPCServers erheblich vereinfacht.
Präzise Temperaturregelung sorgt für mehr
Komfort und Systemenergieeinsparungen
Motorstellventile
Das Angebot an Danfoss Motorstellventilen
(MCV) für Fernwärmesysteme ndet in
Heiz- und Kühlsystemen auf Wasser- und
Glykolbasis Anwendung. Motorstellventile
sorgen für eine stabile und präzise Regelung
des Wassers im System. Dadurch wird
auch die Temperaturregelung verbessert,
was zu mehr Komfort für den Endverbraucher
führt. Das Angebot an Motorstellventilen
umfasst sowohl reguläre Ventile als auch
Ventile mit Überströmregler für den
Einsatz bei hohem Dierenzdruck.
Optimale Regelleistung
Die Regelleistung von Motorstellventilen
dieser Reihe basiert auf unterschiedlichen
Ventilkennlinien, darunter SplitVentilkennlinien für
Warmwasseranwendungen (WW) mit
Wärmeübertragern sowie lineare und
logarithmische Ventilkennlinien. Dadurch
AME 655
Der elektrische Stellantrieb vom Typ AMV
655 kann von elektronischen Reglern per
Modulation oder 3-Punkt-Signal gesteuert
werden und eignet sich für Heizungs-,
Fernwärme- und Fernkälteanlagen.
(E)
können selbst die höchsten Anforderungen
an die Regelung von Fernwärmesystemen
erfüllt werden - während jederzeit
Warmwasser zur Verfügung steht.
Für WW-Systeme stellt die ache Neigung
der Split-Ventilkennlinie in diesem Teil
des
Ventilhubs eine stabile Regelung des
Ventils
im kritischen Bereich nahe der
Schließposition sicher. Der steilere Abschnitt
der Kennlinie (große Durchussmengen)
ermöglicht eine schnelle und stabile
Regelung.
Einfache Handhabung und Installation
Einfach zu handhaben, zu bedienen und
zu verstehen – dies sind die besonderen
Vorteile unserer Produktreihe. Die schnelle
und einfache Verbindung von Stellantrieb
und Ventil wird durch eine verschraubte
Kupplung ermöglicht, die auch nach der
Vergleich der relativen Eigenschaften
Relativer kv
1
0.9
0.8
0.7
0.6
0.5
0.4
0.3
Linear
0.2
0.1
0
0
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
Split-
Kennlinie
logarithmisch
Befestigung Drehungen zulässt. Externe
LED-Anzeigen und Signale sparen während
der Installation und Inbetriebnahme von
Motorstellventilen Zeit und Mühe.
Relativer Hub
• Stromversorgung: 24/230 V AC (50/60 Hz)
• Stellkraft: 2000 N / Hub: 50 mm
• Stellgeschwindigkeit (wählbar):
3 oder 6 s/mm
• Status LED
• Handverstellung
Präzise Temperaturregelung sichert
Kältefühler Wärmefühler
Ventil önet Ventil schließt
Systemstabilität und Wohnkomfort
Temperaturregler
9
Danfoss bietet eine umfassende Auswahl
von selbsttätigen Temperaturreglern an,
die als Rücklauftemperaturbegrenzer
und Trinkwarmwasserregler eingesetzt
werden können. Temperaturregler bieten
eine präzise Regelung, die für die korrekte
Temperatureinstellung in Ihrem System
sorgt. Selbsttätige Regler von Danfoss
werden in unterschiedlichen Formaten
angeboten, unter anderem als Regler und
Sicherheitsthermostat, und verfügen über
Sicherheitsfunktionen nach DIN-Norm.
Funktion des Reglers
Selbsttätige Thermostate bestehen im
Grunde aus einem Fühler und einem
Balgelement, die über ein Kapillarrohr
verbunden sind. Wenn der Fühler eine
Temperaturveränderung registriert,
verändert sich der Druck in der Ladung.
Die Spindel bewegt sich im Ventilkegel.
TEMPERATURREGLER AVTB
Ist ein selbsttätig wirkender
Proportionalregler zur
Temperaturregelung von
Wassererwärmungsanlagen,
Wärmeübertrager, Speichern,
Ölvorwärmern und dergleichen. Der Regler
schliesst bei steigender Temperatur.
• DN 15, 20, 25
• kVS 1.9, 3.4, 5.5 m3/h
• PN 16
• Einstellbereich: 30…65 °C / 20…60 °C /
30…10 0 °C
• Das kompakte Design des Fühlers
sorgt für eine schnelle und stabile
Temperaturregelung.
• Ventile mit Überströmregler verbessern
die Temperaturleistung bei schwankendem
Dierenzdruck.
• Einfaches Einstellen und Ablesen der
Temperatureinstellung.
• Zwei Temperaturregler (Standard- und
Sicherheitsthermostat) steuern ein
Motorstellventil.
• Durchussgesteuerter Temperaturregler
für schnelle WW-Regelung in Kombination
mit Hochleistungs-Plattenwärme-
ü bertrager von Danfoss.
• Schnelles Önen und Schließen minimiert
das Risiko von Kalkablagerungen im
Plattenwärmeübertrager.
• Regelung der Leerlauftemperatur wenn
kein WW konsumiert wird.
Thermostatische Regelungsfunktion
Fühler
Multifunktionale Regler sorgen für
den hydraulischen Abgleich des FW-Systems
Druck-, Dierenzdruckund Volumenstromregler
Für den Einsatz in Heizungs-, Fernwärmeund Fernkältesystemen bietet Danfoss
eine umfassende Reihe von selbsttätigen
Reglern für alle Arten von Anwendungen.
Die wichtigsten Regelfunktionen:
• Dierenzdruckregelung
• Durchussregelung und -begrenzung
• Kombination aus Dierenzdruck- und
Durchussregelung
• Kombination aus Dierenzdruck-,
Durchuss- und Temperaturregelung
Der hydraulische Abgleich des
Fernwärme netzes durch die selbsttätige
Regelung von Durchuss und
Dierenzdruck sichert eine adäquate
Wärmeversorgung aller Abnehmer,
senkt den Volumenim
Netzwerk und verbessert die
und Wärmeverlust
Pumpenezienz.
AVQM
Selbsttätiger Volumenstromregler mit integriertem
Regelventil für den Einsatz überwiegend in gleitend
gefahrenen Fernwärmeanlagen. Der Regler besteht
aus einem Regelventil mit Kombinationsdrossel
zum Einstellen der Volumenstrombegrenzung
und zum Anbau des elektrischen Stellantriebs
und einem Antrieb mit einer Stellmembrane.
• DN 15-50 mm; PN 16, 25 bar
:
• k
VS
• Durchussbereich: 0,015-15 m
• Wirkdruck: 0,2 bar
• Anschlüsse: Außengewinde, DN 15 – 50
(Anschweißende, Anschraubende und
Flansch), Flansch
0,4-25 m
3
/h
3
/h
Selbsttätige Regler halten einen konstanten
Dierenzdruck (∆p) über das Motorsteuerventil. So werden optimale Druckverhältnisse
durch Ventilauslegung sowie eine exakte
Temperaturregelung und eine niedrige
Rücklauftemperatur erreicht. Darüber
hinaus verlängert sich dadurch die
Lebensdauer.
Selbsttätige Regler von Danfoss sorgen
für einen niedrigen Dierenzdruck (∆p)
über das Motorstellventil, beugen
dadurch Kavitation vor und reduzieren
Lärmemissionen im System.
Dierenzdruckregelung Durchussregelung
Niederdruck
Mittlerer Druck
Hochdruck
Eektive Wärmeübertragung sorgt f ür
Systemezienz und Energieeinsparungen
Plattenwärmeübertrager
11
Danfoss produziert eine ganze Reihe von
gelöteten und geschraubten Plattenwärmeübertragern für Fernwärme- und
Fernkälteanwendungen. Danfoss hat ein
völlig neues Plattendesign für seinen
gelöteten Wärmeübertrager entwickelt:
MPHE™ – MicroPlate™ Wärmeübertrager.
Mit ihrer einzigartigen Plattenprägung bieten
die neuen MPHEs eine höhere Leistung und
Umweltverträglichkeit. Durch die bessere
Verteilung der Flüssigkeit auf der gesamten
Platte und die optimierte Nutzung der Oberäche
sorgen die MPHEs für eine deutlich ezientere
Wärmeübertragung.
Um bis zu 10% verbesserte
Wärmeübertragung
Dank der neuen Plattenstruktur beträgt das
Verhältnis zwischen den Bereichen mit dem
schnellsten und dem langsamsten Durchuss
lediglich das Dreifache, wodurch die
Wärmeüber
werden konnte
tragungsrate um 10 % verbessert
.
Bis zu 35 % weniger Druckverlust
Die einzigartige Plattenstruktur regelt außerdem
wie das Wasser im Inneren des MPHE verteilt
wird, und senkt auf diese Weise auch den
Druckverlust. Folglich wird weniger Energie
benötigt, um das Wasser durch das System zu
bewegen, was sich wiederum in einer Senkung
der Betriebskosten niederschlägt.
Längere Lebensdauer
Das verbesserte Design führt zu weniger
Abnutzung und einem reibungsloseren
Betrieb, wodurch die Lebensdauer des
Produkts verlängert wird.
MicroPlate™ Wärmeübertrager bieten
Ihnen:
• Energie- und Kosteneinsparungen
• Bessere Wärmeübertragung
• Geringeren Druckverlust
• Flexiblere Konstruktion
• Längere Lebensdauer
,
MicroPlate™
Wärmeübertrager
Wärmeübertragungsezienz
Ezienz:
Übertragerleistung / dP
1
0.9
0.8
0.7
0.6
0.5
0
1 2 3 4 5 6 7 8 9 10 11 12
MPHE
Traditionelle
Fischgrätprägung
TM
BPHE
v1/v2
MPHE™ gelötet
Die Baureihe XB bietet kupfergelötete
Plattenwärmeübertrager für den Einsatz
in Fernwärme- (FW) und Fernkälteanwendungen (FK), die mit einem kompakten
Design und ausgezeichneten Wärmeübertragungseigenschaften aufwarten.
• Min.-/Max.-Temperatur: -10 °C / +180 °C
• Max. Arbeitsdruck: 25 bar
• Anschluss DN (mit Gewinde oder
Flansch) 20...100
Optimale Absperrfunktionen vereinfachen
die Systemwartung und -erweiterung
JIP™ Kugelhähne
Kugelhähne aus Stahl - vollverschweißt
JIP Kugelhähne von Danfoss sind speziell
für Fernwärmesysteme und andere
geschlossene Wassersysteme konzipiert,
in denen zur Vermeidung von
Korrosionsbildung aufbereitetes Wasser
genutzt wird. Mit ihrem
vollverschweißten Gehäuse erfüllen sie
alle Anforderungen an Absperrarmaturen,
die in Fernwärme- und Fernkühlsystemen
zum Einsatz kommen und bieten
allerhöchste Sicherheit.
Bis zu 30 % Energieeinsparungen
und niedrige Betriebskosten
Das optimierte Strömungsdesign sorgt
für einen geringen Druckabfall und damit
für geringe Betriebskosten in den
Pumpstationen. Ein geringer
Energiebedarf der Pumpen führt zu
einem verringertem CO2-Ausstoß.
JIP™ KUGELHÄHNE
JIP™
Kugelhähne sind für geschlossene
Wasserkreisläufe in Fernwärme-, Hei
zungs- und Kühlsystem ausgelegt. Es
stehen viele Varianten mit unterschiedli
chen Anschlussformen zur Verfügung.
-
-
Zuverlässige Dichtigkeit und nahezu
unbegrenzte Lebensdauer
Danfoss bietet eine einzigartige PTFE /
Grat Schaltwellenabdichtung, die
hochgradig alterungsbeständig ist. Auch
bei hohen und stark schwankenden
Temperaturen dichten sie dauerhaft und
zuverlässig.
Optimale Dichtheit
Eine ausgeklügelte Federkonstruktion
sorgt in Kombination mit zwei
kohleverstärkten PTFE Sitzringen für:
• Optimale Dichtheit, nach Leckrate A
gemäß EN 12266.
• Kontrollierten Anpressdruck auf die
Kugel, wodurch gleichbleibende Schaltmomente erreicht werden.
Einfach zu betätigen
Bedingt durch die Konstruktion haben
Axialkräfte keine Einuss auf Betätigungsmomente des JIP Kugelhahnes.
Zusätzlich ist ein patentiertes Schalterleichterungssystem in JIP Kugelhähne
integriert. Hierdurch werden die Losbrechmomente in erheblichem Maße
reduziert.
• Kugelhähne für die Stellung AUF / ZU
• Nennweite DN: 15-600
• Temperaturbereich: 0-180 °C
• Nenndruck PN: 16 / 25 / 40 bar
• Handhebel, Schneckengetriebe
oder elektrischer Stellantrieb
Überwachung des Energieverbrauchs
führt zu besserer Energieleistung
Energiezähler
13
13
Durch Energiezähler ist es einfach, die
Energieleistung der Heiz-, Fernwärmeoder Fernkälteanlage zu überwachen.
Mit mehr Aufmerksamkeit auf
Energieeinsparungen und individueller
Abrechnung nach Verbrauch steigert
dieses System die Zufriedenheit und
Bindung der Kunden.
Danfoss SONOMETER™ Energiezähler nutzen
eine patentierte Ultraschalltechnologie,
die eine genaue und zuverlässige Messung
und langfristige Stabilität garantiert.
Das robuste und schmutzabweisende
Design macht diese Zähler äußerst
servicefreundlich. Sie garantieren niedrige
Gesamtkosten in allen Bereichen.
Durch ihre uneingeschränkten Systemfunktionen
eignen sich SONOMETER™ Zähler
perfekt für Smart Metering. Die Datenüber-
tragung
über Kabel oder Funk ermöglicht
eine einfache Datenverwaltung.
Zur Anpassung an unterschiedliches System
Engineering sind keine Hardware-Veränderungen
oder Neukongurierungen nötig.
Um eine optimale Kontrolle zu erhalten
und die volle Leistung aus Ihrem Heizoder Kühlsystem herauszuholen, empehlt
Danfoss die Verwendung des Energiezählers
in Kombination mit einem elektronischen
ECL Comfort Regler,
und Motorregelventilen.
Temperaturfühlern
Kerneigenschaften von SONOMETER™:
• MID (EN 1434) Zulassung Klasse 2
• Fernauslesung über M-Bus, L-Bus, RS232,
RS485, Schnittstelle über Funk oder optisch
• Der Zähler ist mit unterschiedlichen
Kommunikationsmodulen bestückbar.
Leichte Konguration nach dem Prinzip
Plug&Play.
• 2 Kommunikationsports
(z. B. M-Bus + M-Bus)
• Verbesserte Funkleistung
• Geeignet für Danfoss ECL Comfort Regler
und ECL Comfort Internetportalverbindung
SONOMETER™ 1100
Der SONOMETER™1100 ist ein statischer kom pakter
Ultraschall-Energiezähler, der eigens für
Heizungs- und Kühlungsapplikationen
wurde. (Qp: 1,5 - 60m³/h)
Er besteht aus den folgenden Komponenten:
• Ultraschall-Durchusssensor
• Rechenwerk mit integrierter Hardware und
Software für die Messung von Volumenstrom
Temperatur und Energieverbrauch
• Zwei Temperaturfühler
entwickelt
,
Die passende
Kombination von Bauteilen
Wir decken alle Anwendungsbereiche ab: vom Einfamilienhaus
über Wohn- und Gewerbegebäude
für Ihre Anwendung
EINFAMILIENHAUSSYSTEM
bis hin zu Verteilerstationen.
BAUTEILELISTE
WITTERUNGSFÜHRUNG ECL110 oder 210 ECL210 ECL310 ECL310
KOMMUNIKATION / ÜBERWACHUNG -
TWW T AVTB T,P AHQM / AMV 150 T,P,Q AVQM / AMV 33 T VM 2 / AMV 33
HEIZUNG T VS2 / AMV 10 T,P,Q AHQM / AMV 10 T,P,Q AVQM / AMV 13 T VS 2 / AMV 13
ALLGEMEIN P AVPL - - P, Q AVPQ
WÄRMEÜBERTRAGER XB XB XB XB
KUGELHÄHNE - JIP WW JIP WW JIP WW
WOHN/GEWERBEGEBÄUDE SYSTEM
ZENTRALE/VERTEILERSTATION SYSTEM
BAUTEILELISTE
WITTERUNGSFÜHRUNG ECL210 ECL210 ECL310 ECL310
KOMMUNIKATION / ÜBERWACHUNG - ECL Portal oder DECS2.0
TWW T AVT / VG 2 T VM 2 / AMV 33 T,P,Q AVQM / AMV 33 T VB 2 / AMV 33
HEIZUNG T VM 2 / AMV 20 T VM 2 / AMV 20 T,P,Q AVQM / AMV 23 T VFM 2 / AMV 659
ALLGEMEIN P AVPL P AVP - P, Q VFQ 2 / AFPQ
WÄRMEÜBERTRAGER XB XB XB XB
KUGELHÄHNE JIP WW JIP WW JIP FF JIP FF
BAUTEILELISTE
WITTERUNGSFÜHRUNG ECL 310 ECL 310 ECL310/ECL APEX 20
KOMMUNIKATION / ÜBERWACHUNG
TWW T VF2 / AMV 56 T,P,Q AFQM* / AMV 658 T VFM 2 / AMV 658
HEIZUNG T VF2 / AMV 55 T,P,Q AFQM* / AMV 655 T VFM 2 / AMV 655
ALLGEMEIN P VFG2 / AFP - P, Q
WÄRMEÜBERTRAGER XB XB XB
KUGELHÄHNE JIP WW JIP FF JIP FF
15
Reglertyp
KLEIN
Kleine bis mittelgroße Systeme,
Selbsttätige oder elektronische Trinkwassererwärmung
T < 120 °C, Die renzdruck < 4 b ar
Reglertyp Reglertyp Reglertyp
MITTEL
Mittelgroße Systeme;
Elektronische Trinkwassererwärmung,
T > 120 °C, Die renzdruck > 4 b ar
(ECL Portal oder
DECS2.0)
FORTGESCHRITTEN
Große Systeme,
Elektronische Trinkwassererwärmung,
T > 120 °C, Die renzdruck > 4 b ar
ECL Portal oder
DECS2.0
Reglertyp Reglertyp ReglertypReglertyp
Reglertyp Reglertyp Reglertyp
OPC, ECL Portal oder
DECS2.0
OPC, ECL Portal oder
DECS2.0
ECL Portal oder
DECS2.0
OPC, ECL Portal oder
DECS2.0
VFQ 2 / AFPQ oder
PCVPQ
T: Temperaturregelung P: Dierenzdruckregelung Q: Durchussbegrenzung *: Für PN25 Adapter benötigt
Technische Daten
Elektronische Regler
Elektronische Regler, ECL Comfort
ECL COMFORT Heizkreistyp Wasser-Erwärmung
ECL
ECL
210
• • A201 FW
• • A217 FW
• • A230 FW / FK
• • A237 & 337 FW
• • A247 & 347 FW
• • A260 FW
• • A266 FW
• • A267 FW
Applikations-
310
Schlüssel
• A367 FW
• A377 FW
Applikationen und
Systeme Heizung Kühlung WW
Speicher mit
Heizregister
Legende für ECL Applikationsschlüssel: A = Applikationsschlüssel
2 = Verwendung für ECL Comfort 210 und 310
3 = Nur verwendbar mit ECL Comfort 310
xx = spezischer Applikationstyp
Speicher-
ladesystem
WW-Erwärmung
mit Durchuß
Referenz zu
ECL-Karten
(ECL Comfort
200/300)
A01
C17, P17
C30, P30, C12,
L10
C37, C35
C47
C60, C62
C66
C67
--
--
Anmerkung: FW (Fernwärme); FK (Fernkälte)
Technische Daten
Motorregelventile
Temperaturregler
Motorregelventile
Ventile VS2 VM2/VB2 VFG2 VFM2
Systemseite primär
DN [mm] 15-25 15-50 15-250 65-250
PN [bar] 16 25 16/25/40 16
Max. Temp. [°C] 130 150 140-350 150
Anschluss Gewinde Gewinde/Flansch Flanschanschluss Flanschanschluss
Stellantriebe
17
AMV 150 X
AMV(E) 10 / 20 / 30 X X
1)
1)
1)
/ 23
AMV(E) 13
AMV(E) 655 / 658 / 659
1)
Sicherheitsfunktion gemäß DIN 14597
4)
Nur VS2, DN15
/ 33
1)
4)
X X
5)
Mit Adapter
6)
Kompatibe l mit Ventilen bis DN 125
5)
X
6)
X
Temperaturregler
Stellantriebe RAVK, RAVI AVTB 1), AVT AFT
Ventile
DN [mm] 15-25 15-25/15-50 15-125 15-25 15-50/15-125 15-50
PN [bar] 10-16 16/25 16/25/40 16 16/25/40 25
Max. Warmwassertemp. [°C] 120/130 130/150 150/200 130 150/200 150
Anschluss Gewinde
Feste Leerlauftemp. [°C]
RAV, VMA,
VMV
VG VFG 2
Gewinde/
Flansch
2)
Flanschanschluss Gewinde
FJV
1)
STM, STFW AV T
VG 2,
VFG
Gewinde/
Flansch
AVQT; AV QMT
AVPQT
Gewinde/
Flansch
Temp.-Regelung X X X X
Rücklauftemp.-Begrenzung X X
Schutztemp.-Begrenzung X X
Durchussausgleich
Dierenzdruck- und
Durchussbegrenzer
Durchussregler
1)
Typenbezeichnung deckt einen ganzen Regler ab.
2)
Die Temperaturregler des Typs AVT und AFT können auch mit Schutztemperatur wächtern und -begrenzern als kombinierte Lösung für den Betrieb desselben Ventils
versehen werden. Die Schutztemperaturwächter und -begrenzer sind gemäß DIN-Normen zugelassen.
X
Technische Daten
Druck-, Dierenzdruck- und
Volumenstromregler
Druck-, Dierenzdruck- und Volumenstromregler
1)
Stellantriebe
Ventile VFG 2 VFQ 2 VFQ 2 VFQ 2 VFG 2 VFG 2 VFG 2
PN [bar] 16 16/25/40 16/25/40 16/25/40 16/25/40 16 16/25/40 16/25/40 16/25/40 16/25/40
DN [mm]
Max. Di.-Druck [bar]5)4,5/2,5 12/16/20 12/16/20 12/16/20 12/16/20 4 12/16/20 12/16/20 12/16/20 12/16/20 10.12.2015
Max. Medientemp. [°C] 120 150/200 150/200 150/200 150/200 120 150 150/200 150/200 150/200 150/200/300
Anschluss Gewinde/Flansch
Di.-Druckregelung [P] X X X X X
Durchussregelung [Q] X X X X X
Volumenstrombegrenzung [B]
Motorregelung [M] X X
Druckentlastung [A] X X X
Druckminderung [D] X X
AVPL
15
15-100
AVP
AFP
15-50
15-250
1)
AVQ
AFQ
1)
AVPB
AFPB
1)
AVPQ(4)
AFPQ(4)
1)
AHQM
AVQ M1)
1)
AFQM
AVA
AFA
1)
1)
AVPA
AFPA
1)
AVD
AFD
1)
PCV
1) 2)
16/25/40
15-50
15-250
15-50
15-125
X
15-50
15-250
15-100
15-50
40-250
15-50
15-250
15-50
15-250
15-50
15-250
3)
100-250
Flanschanschluss
1)
Typenbezeichnung deckt einen ganzen Regler ab.
2)
Hilfsgesteuerte Regler (pilot-controlled valves, PCV) können mit einem oder mehreren Pilotreglern für die benötigte Funktion ausgestattet werden.
3)
Auch mit kleineren Abmessungen (DN) erhältlich
5)
Max. Di.-Druck abhängig von DN
.
Technische Daten
Plattenwärmeübertrager
Gelötete Wärmeübertrager
19
Typenbezeichnung Anschlussgröße [DN] Anschlussart Breite [mm] Länge [mm]
XB 06 3/4" Gewinde 95 320
XB 10 1" Gewinde 118 288
XB 20 1" Gewinde 118 338
XB 24 3/4" Gewinde 93 490
XB 30 1" Gewinde 118 438
XB 37 1" Gewinde 119 525
XB 51 2" Gewinde+Flansch 253 462
XB 59 2" Gewinde 188 613
XB 61 2" Gewinde+Flansch 243 525
XB 66 2½" Flanschanschluss 296 706
XB 70 65/100 Flanschanschluss 365 991 25/16
Max. Auslegungsdruck
[bar]
Max. Betriebstemperatur
25
[°C]
180
Technische Daten
JIP™ Kugelhähne
Kugelhähne des Typs JIP™ für Gebäudeinstallationen
Typ DN [m m] PN [bar] Max. Temp. [°C] Anschlussart
15-50 40
Schweißende/Schweißende
65-600 25
15-50 40
JIP™ Kugelhähne
65-600 25
15-50 40 Innengewinde, Innengewinde/Schweißende
15-50 40
65-400 25
180°C
Flansch/Flansch, Flansch/Schweißende65-600 16
Schweißende/Schweißende
JIP™ Voller Durchgang
JIP™ Hauseingangsarmaturen
(Zwillingshähne)
JIP™ für spezielle
Anwendungen
15-50 40
65-400 16 / 25
15-50 40 Innengewinde, Innengewinde/Schweißende
15-50 40 180°C
15-50 40 180°C
180°C
Flansch/Flansch, Flansch/Schweißende
Schweißende/Schweißende,
Innengewinde/Schweißende
Innengewinde/Innengewinde,
Schweißende/Kappe+Kette
Schweißende/Außengewinde
JIP™ Kugelhähne für erdverlegten Rohrleitungsbau und KMR Systeme
Typ DN [mm] PN [bar] Max. Temp. [°C] Anschlussart Antrieb
JIP™ Anbohrwerkzeug
JIP™ Anbohrarmaturen
20-50 40
180°C Schweißenden/Schweißenden
65-100 25
20-50 40
180°C
65-2 00 25 Innengewinde/Schweißenden
Schweißenden
Inbusschlüssel,
L-Handhebel
Inbusschlüssel.
Sechskantkopf
Technische Daten
Energiezähler
Energiezähler, Sonometer™
21
Nennvolumenstrom qp [m³/h]
Maximaler Volumenstrom qs [m³/h] 3 5 7 12 20 30 50 80 120
Standardmäßiger minimaler
Volumenstrom qi [l/h]
Erweiterter minimaler
Volumenstrom qi [l/h]
Anlauf-Volumenstrom [l/h] 2,5 4 7 7 20 40 50 80 120
DN [mm] 15/20 20 25/32 40 50 65 80 100
PN [bar] 16/25 25
Gesamtlänge [mm]
Temperaturbereich
Durchusssensor [°C]
1)
Größere Größen bis 18.000 m³/h des SONOMETER™ 3100. Auf Anfrage.
2)
Erweiterter minimaler Volumenstrom für dynamischen Bereich 1:250 auf Anfrage.
1)
Heizung 5-130 5-150
Kühlung 5-50 5-50
Heizung/
Kühlung
1,5 2,5 3,5 6 10 15 25 40 60
15 25 35 60 100 150 250 400 600
6 10 24 40 60 100 160 240
110/130/
130/190 260 300 270 300 300 360
190
5-105 5-105
Warum sich für...
Wenn es um Fernwärme geht, gibt es keinen
besseren Partner als Danfoss. Und darauf sind
wir stolz. Wenn wir sagen, dass die Entscheidung
für Danfoss Produkte eine Entscheidung für
ausgezeichnete Leistung bedeutet, können
Sie uns vertrauen. Wir erklären Ihnen, warum:
Was uns auszeichnet
An jedem einzelnen unserer Produktionsstandorte ist ein Forschungs- und Entwicklungsteam im Einsatz, das es uns ermöglicht, uns
bereits im Voraus mit Ihren Bedürfnissen und
Herausforderungen vor Ort auseinanderzusetzen
– und das ganz unabhängig von Größe und
Anforderungen. Dank unserer internen Labore
und hochspezialiserten Techniker gelingt es
uns, innovative und benutzerfreundliche
Produkte schneller als je zuvor zu entwickeln.
Dabei konzentrieren wir uns ganz auf Perfektion
innerhalb unseres umfangreichen
Produktportfolios wie Ventil- und
Elektronikdesign,
Maschine-Schnittstellen und
Systemsoftwareentwicklung. Die Ergebnisse
sind deutlich: branchenführende Produkte,
Lösungen und Services, die nach strengen
Standards getestet, zugelassen und perfekt auf
Ihre Bedürfnisse zugeschnitten werden.
Regelungstechnik, Mensch-
Danfoss garantiert durch Normen wie ISO 9001
und ISO 14001 höchste Qualität und
Zuverlässigkeit. Derzeit implementieren wir
mit ISO/TS16949 den strengsten Standard der
Automobilindustrie.
Am Anfang steht immer Qualität
Bei Danfoss bedeutet Qualität alles. Wir wissen,
wie ein mangelhaftes Produkt Ihr Geschäft
beeinussen und durch Verzögerungen,
unzufriedene Kunden und zusätzliche Kosten
schädigen kann. Wir wissen, warum der gesamte
Serviceprozess für Ihre Leistung ausschlaggebend
ist. Uns ist klar, dass Sie sich zu 100 Prozent auf
23
... ausgezeichnete Produkte entscheiden?
unseren Einsatz und die Aufmerksamkeit verlassen,
die wir jedem auch noch so kleinen Detail
zukommen lassen. Aus diesem Grund ießen
all unsere Erfahrung, unser Wissen und die
Erkenntnisse aus unserer Forschungstätigkeit
in jedes Bauteil mit ein, das unsere
Produktionsstätten verlässt. Und darum setzen
wir uns auch mit aller Kraft für unsere Position
als führender Anbieter von hochwertiger
Technologie und Qualität ein.
Ein Lieferant – viele Vorteile
Als Anbieter einer ganzen Palette an
Regelungstechnik für den Fernwärme markt
bieten wir Ihnen eine Partnerschaft auf der
Grundlage von Erfahrung, Wissen und
Vertrauen an. Durch die Arbeit mit Danfoss als
alleinigem Anbieter, als Unternehmen, das ihre
alltäglichen Bedürfnisse kennt, sparen Sie sich
die Verwaltung zusätzlicher Bestellungen und
Lieferungen. Davon protiert nicht nur Ihre
Leistung, sondern auch Ihr Budget.
Voller Service, wo auch immer Sie sind
Unser Serviceangebot ist ein weiterer Beweis dafür
dass uns Ihr Unternehmen wichtig ist. Wir sind
an Ihrer Seite – von der Produktent wicklung
über die Auswahl und Beratung, Bestellungsver-
waltung und Lieferung bis hin zum technischen
After-Sales-Support und zur Unterstützung bei
der Problemlösung. Heute bieten wir Ihnen diese
Services auch online an.
technische Informationen sowie wertvolle
Hinweise und praktische Tipps.
unter districtenergy.danfoss.com
unsere interaktiven Dimensionierungswerkzeuge
aus, die Sie bei der Auswahl der
für Ihr Fernwärmesystem unterstützen.
,
Dort nden Sie Hilfe und
Probieren Sie
richtigen Regler
zum Beispiel
Die Marke Danfoss steht nicht nur für Energieezienz in der Heizung. Seit mehr
als 80 versorgen wir unsere Kunden in aller Welt mit Komponenten und Systemen
für die Heizungs-, Klima- und Lüftungstechnik, für die Trinkwassererwärmung
sowie die Nah- und Fernwärme. Darüber hinaus unterstützen wir unsere Kunden
mit kompetenter Beratung, die auf unserer jahrzehntelang gesammelten Erfahrungen
im Umgang mit Energie basiert.
Die Anforderungen unserer Kunden sehen wir als Herausforderung an, unsere
Produkte und Technologien immer weiter zu entwickeln, damit wir ihnen schon
heute die Lösungen für morgen bieten zu können.
Energieeziente Produkte von Danfoss helfen unseren Kunden überall auf der
Welt den Komfort ihrer Kunden mit weniger Energieeinsatz zu steigern und dadurch
deren Kosten und die Belastung unserer Umwelt zu reduzieren.
Setzen Sie sich mit uns in Verbindung oder besuchen Sie
www.danfoss.ch
für weitere Informationen.
Danfoss AG
Parkstrasse 6 • 4402 Frenkendorf • Tel.: +41 (0)61 906 11 11 • Fax: + 41 (0)61 906 11 21• info@danfoss.ch
Bureau Suisse Romande: 1081 Montpreveyres • Tel.: +41 (0)21 883 01 41 • Fax: +41 (0)21 883 01 45
Ein
Ansprechpartner
Mehr als 80 Jahre Erfahrung
im Bereich Energieeffizienz
und Anwendungsoptimierung
garantieren Ihnen einen starken
Partner und modernste Lösungen.
