Danfoss CI 61, CI 73, CI 86, CI 98, CBD-11 Data sheet [da]

...
Datablad
CI-TI™ Kontaktorer og motorstartere Types CI 61 - CI 98
Kontaktorer CI 61, CI 73, CI 86 og CI 98 kan koble effekter op til henholdsvis 30 kW, 37 kW, 45 kW og 45 kW ved 3 x 380 V AC-3 belastning.
Termorelæ TI 80 og TI 86 sammen med strømskinnesæt 037H0108 passer til de tre kontaktortyper.
Tilbehøret omfatter et bredt udvalg af hjælpekontakter, mekanisk spærring og RC-led. Der fås hjælpekontakter til montering på toppen henholdsvis på siden af kontaktorerne. Alle hjælpekontakter er tvangsførte og kan således indgå i sikkerhedsstyringer.
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 1
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Bestilling
CBD 11
BD S-
CBD 22
Mekanisk
spærring
Kontaktorer CI 61, CI 73, CI 86, CI 98
Hovedkreds
AC-3 belastning
Type
CI 61 18.5 30 60 100 100 3 1-8 037H3061 CI 73 22 37 72 100 100 3 1-8 037H3062 CI 86 25 45 85 100 100 3 1-8 037H3063 CI 98 30 55 97 130 110 3 1-8 037H3040
¹) Spolespænding/frekvens eller Appendix-nr. (se skema på denne side) tilføjes Danfoss best.nr ²) Den termiske strømværdi Ith angiver max. belastning ved 40 °C som svarer til ukapslet montage ³) Den termiske strømværdi Ithe angiver max. belastning ved 60 °C som svarer til kapslet montage
U
e
220 – 240 V
[kW]
U
e
380 – 690 V
[kW]
[A]
I
e
2
I
th
(AC-1)
Åben
[A]
)
I
the
(AC-1)
Kapslet
[A]
Hoved-
3
)
kontakter
(slutte)
Antal
Påbygnings-
mulighed
Antal
Best.nr. 1)
Spolespændinger for CI 61, CI 73, CI 86, C 98
Spolespænding1) (Appendixnr.) Kontaktorer Best.nr. CI 61 037H3061 CI 73 037H3062 CI 86 037H3063 CI 98 037H3040
Ledig Speciel ordre Ikke tilgængelig
-
24 V 50/60 Hz
(13)
- -
110 V, 50 Hz/60 Hz
(23)
220 – 230 V, 50 Hz/60
Hz (32)
380 – 400 V, 50 Hz/60
Hz (39)
Hjælpekontakter, type CBD til kontaktorer CI 61, CI 73, CI 86 og CI 98
belastning
2
I
)
I
Type Kontakt funktion 1)
CBD-11 1 slutte (NO) + 1 bryde (NC) 5.5 10 6 690 037H3064 CBD-22 2 slutte (NO) + 2 bryde (NC) 5.5 10 6 690 037H3065 CBD S-NC 1 bryde (NC) 3 10 6 690 037H3066 CBD S-NO 1 slutte (NO) 3 10 6 690 037H3067 CBD S-11 1 slutte (NO) + 1 bryde (NC) 3 10 6 690 037H3069 CBD S-20 2 slutte (NO) 3 10 6 690 037H3070
1
)Tvangsførte kontakter, der kan indgå i sikkerheds-
koblinger
2
) Den termiske strømværdi Ith angiver max. belastning
e
(AC-15)
[A]
th
(AC-1)
Åben
[A]
3
) Den termiske strømværdi I
ved 60 °C som svarer til kapslet montage
3
I
the
(AC-1)
Kapslet
[A]
)
U
e
[V]
angiver max. belastning
the
Best.nr.
ved 40 °C som svarer til ukapslet montage
I hjælpekontakt CBD- er de bevægelige sølvkontakter krydsprægede. De bevægelige
Begge hjælpekontakter er PLC-kompatible.
Min. belastning 24 V, 10 mA. sølvkontakter i hjælpekontakt CBD S- er H-formede.
RCD-
Mærkeclips
© Danfoss | DCS (az) | 2018.02
Tilbehør til kontaktorer CI 61, CI 73, CI 86, CI 98
Beskrivelse Bemærkninger Best.nr.
Mekanisk spærring Mekanisk spærring kan etableres parvis 037H3074
Type RCD 280 (110 – 280 V, 50/60 Hz) 037H3072
Mærkeclips Mærkeplade med afdækning 037H3142
IC.PD.C00.F6.01 | 2
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Beskrivelse
Bestilling
Termorelæer TI 80 - TI 86 anvendes, sammen
med kontaktorer type CI 61, CI 73 og CI 86 til
overstrømsbeskyttelse af asynkronmotorer fra
30 kW til 55 kW.
Termorelæerne udkobler ved asymmetrisk
belastning, dvs. accellereret udkobling i tilfælde
af fasebrud.
Øvrige karakteristiska for TI 80 og TI 86:
• Stop/reset knap
• Manuel/automatisk reset
• Testknap
• Dobbelskala til direkte start eller Y/D-start
• Signalkontakt med omskifter
Termorelæer TI 80 og TI 86
Område Max. forsikring 1)
Type
TI 80 42 – 63 75 – 109 100 100 047H1016
TI 80 60 – 80 105 – 138 125 125 047H1017
TI 86 74 – 85 130 – 147 125 125 047H1018
1
) Efter IEC 947-4 koordinationstype 1 og 2:
Koordinationstype 1: Enhver skade på motorværnet er tilladt. Er motorværnet i en kapsling må denne ikke vise udvendige skader. Efter kortslutning skal termorelæet udskiftes helt eller delvist. Koordinationstype 2: Der må ikke ske nogen skade på motorværnet. Dog accepteres let kontaktbrænding og svejsning af kontakterne.
Motorværm
[A]
Y/D
starter
[A]
gI, gL, gG
Type 2
[A]
BS 88, type T
Type 2
[A]
Best.nr.
Trykknapforlænger
Sokkel
Strømskinnesæt
Valg af termorelæ
Termorelæet vælges ud fra motorens fuldlast­strøm og startmetode:
• Ved direkte start benyttes området for motor værn
• Ved stjerne/trekant start benyttes området for Y/D starter
Tilbehør til termorelæer TI 80 - TI 86
Beskrivelse Bemærkninger Best.nr.
Mærkeclips Monteres på termorelæ TI 80 - TI 86 (250 stk.) 037H010566
Sokkel Til separat montage af termorelæ TI 80 - TI 86 047L045666
Trykknapforlænger Til termorelæer TI 9C - TI 86 (3 mm) 047L040666
Strømskinnesæt
Til direkte montage af termorelæ TI 80 / TI 86 på kontaktorer CI 61-73-86 (sæt af 3 stk. )
Eksempel:
Fuldlaststrøm: 85 A
• Til direkte start passer motorværnsområde
74 – 85 A, dvs. termorelæ 047H1018
• Til stjerne/trekant start er det bedste
Y/D starterområde 75-109 A, dvs. termorelæ
047H1016
037H010866
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 3
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Konstruktionsstandarder
• Kontaktorer, overbelastningsrelæer og tilbehør er udviklet og testet i henhold til IEC 947/EN 60947.
• Miljø
Puls spænding
Type U
CI 61-CI 73-CI 86-CI 98 8 K
imp
V
• Tempereret klima
• Testet og bestået i henhold til DIN 50 016 og 40 046 del 38 og IEC 68
• Maks. monteringshøjde: 2000 NN, i overensstemmelse med IEC 947
Omgivelsestemperatur
Type
CI 61-CI 73-CI 86-CI 98 -25 °C – 60 °C -55 °C – 80 °C
Drift Opbevaring/transport
Omgivelsestemperatur
Miljø
Type
TI 86 -5 – 40 °C -50 – 60 °C 2 g at 200 Hz 9 g for 7.5 ms 30
Temperatur-
kompenseret
Omgivelses-
temperatur
Vibration
Stød vinkelret på
kontaktsystem
Maks. antal pr.
Monterings retning
time
Godkendelse
Normeret levetid
Type EN 60947
CI 61 CI 73 CI 86 CI 98 TI 80 TI 86
Godkendt
Type
CI 61-CI 73-CI 86-CI 98 10 x 10
Mekanisk
levetid
LLC
CDC
TYSK
Elektrisk levetid
6
AC-3 Drift
6
1 x 10
Driftscyklusser pr. time AC-3
belastning
300
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 4
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Elektrisk levetidskurver
Kontaktorer CI 61-73-86, belastningskategori AC-3, AC-1
Kontaktorer CI 61-73-86, belastningskategori AC-3, 10% AC-4 10 % AC-4 blandet brug af asynkronmotorer; Ue = 230…400…460 V
Kontaktorer CI 61-73-86, belastningskategori AC-4 Kobling af asynkronmotorer; Ue = 230…690 V
Kontaktorer CI 61-73-86, belastningskategori AC-3 Kobling af asynkronmotorer under start.; Ue = 230…400…460 V
A: Elektrisk levetid angivet i millioner slutte / brydeoperationer B: Brydestrøm (A)
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 5
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Udløsekurve
TI 80 / 86
Forklaring til kurvediagrammer Middelværdi-kurver
Øverste kurve: 3-faset udkobling og asymmetrisk udkobling ved min. indstilling Nederste kurve: Asymmetrisk udkobling ved max. indstilling
Ved udkobling fra driftsvarm tilstand andrager udkoblingstiderne ca. 30% af kurveværdierne, der gælder for omgivelsestemperatur = 20 °C.
3-faset udkobling: x = målt strøm motorens mærkestrøm
Asymmetrisk udkobling: x = målt strøm max. skalaværdi på termorelæ
Udløsetid 2 < Tp ≤10 s ved 7.2 x Ie klasse 10 A NB! Generelt stilles termorelæet altid på motorens fuldlaststrøm.
3-faset overbelastning
1) Mål overbelastningsstrømmen
2) Find overbelastningsfaktoren (x) ved at dividere den målte værdi med termorelæets indstillede værdi (motorens fuldlastsstrøm).
3) Opsøg (x) på diagrammets vandrette akse og gå op til skæring med den øverste kurve.
4) Gå fra skæringspunktet vandret til venstre og aflæs på den lodrette akse den tid, der vil gå, inden termorelæet frakobler motoren
Asymmetrisk udkobling
1) Mål den strøm motoren optager i en af de intakte faser.
2) Find overbelastningsfaktoren (x) ved at dividere den målte værdi med termorelæets maksimale skalaværdi.
3) Opsøg (x) på den vandrette akse og gå lodret op til skæring med den nederste kurve.
4) Gå fra skæringspunktet vandret til venstre og aflæs på den lodrette akse den tid, der vil gå, inden termorelæet frakobler motoren.
© Danfoss | DCS (az) | 2018.02
IC.PD.C00.F6.01 | 6
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98

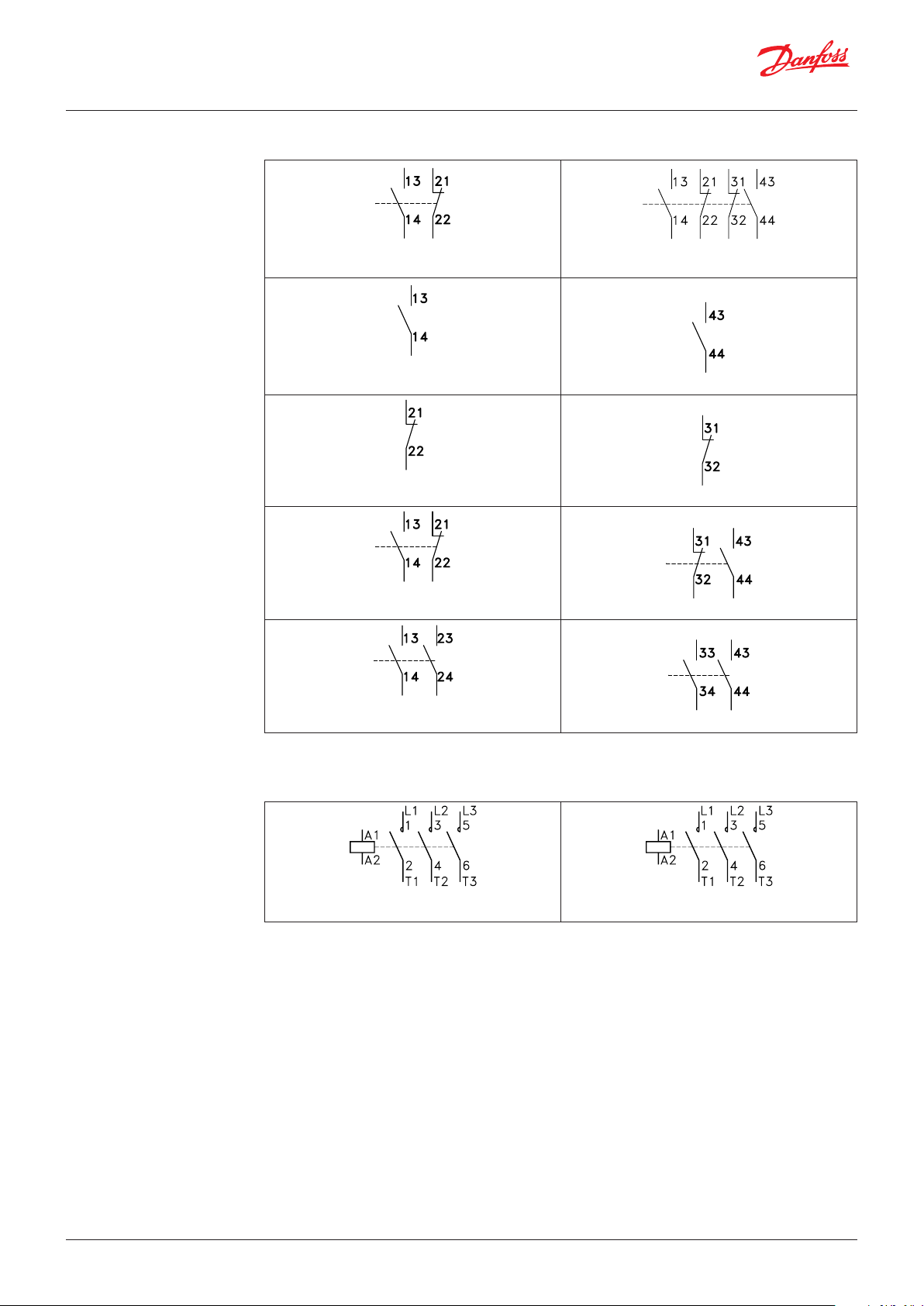

Kontaktsymboler og klemmemærkninger
Hjælpekontakter
Hjælpekontakter
CBD - 11
Hjælpekontakter
CBD S - NO
Hjælpekontakter
CBD S - NC
Hjælpekontakte
CBD S - 11
Hjælpekontakter
CBD - 22
Hjælpekontakter
CBD S - 20
Kontaktorer og termorelæer
Kontaktorer
CI 61/73/86/98
Termorelæ
TI 80/86
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 7
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Ledningstilslutning, hovedkontakter og spoler
Type
CI 61, CI 73, CI 86, CI 98 Skrue og rammeklemme 2.5 – 50 2.5 – 35 2 – 6
TI 80, TI 86 Skrue og rammeklemme 1.5 – 35 1.5 – 25 0.8 – 3 – 5
Spoler Skrue og klemskive 0.52 – 2.5 0.5 – 2.5 0.5 – 2.5 1 – 1.5
Tilslutningsmåde
éntrådet
[mm2]
EN 60947
Mangetrådet
uden
terminalrør
[mm2]
Med terminalrør
[mm2]
Tilspæn-
dingsmoment
[Nm]
Belastninger
Direkte start, driftkategori AC-2, AC-3, AC-4
Type
CI 61
CI 73
CI 86
CI 98
Stjerne/trekant start, driftkategori AC-3
Type
CI 61
CI 73
CI 86
CI 98
Trefaset ohmsk belastning, driftkategorie AC-1
Type
CI 61, CI73, CI86
CI 98
Kobling af 3-fased motorer; (50 Hz); omgivelsestemperatur 60 °C, AC-2, AC-3, AC-4
220 – 230 V 240 V 380 – 400 V 415 V 500 V 690 V
A 62 62 60 60 55 34
kW 18.5 18.5 32 32 37 32
A 72 72 72 72 67 42
kW 22 22 40 40 45 40
A 85 85 85 85 80 49
kW 25 25 45 45 55 45
A 96 95 97 97 78 57
kW 30 30 55 55 55 55
220 – 230 V 240 V 380 – 400 V 415 V 500 V 690 V
A 107 107 104 104 95 59
kW 32 32 55 55 63 55
A 125 125 125 125 116 73
kW 37 40 63 63 80 63
A 147 147 147 147 139 85
kW 45 50 80 80 90 80
A 166 165 168 168 135 99
kW 50 50 90 90 90 90
Drifttemperatur max. 40 °C (ukapslet montering) kun varmebestandigt kabel (min 75 °C)
220 – 230 V 240 V 380 – 400 V 415 V 500 V 690 V
A 100 100 100 100 100 100
kW 40 42 69 2 87 120
A 130 130 130 130 130 130
kW 52 54 90 93 113 155
Nominelle belastninger ved 50Hz
Stjerne-trekant start, belastningskategori AC-3
Nominelle belastninger ved 50Hz
AC-1 for aktiv effekt (50 Hz)
Trefaset ohmsk belastning, driftkategorie AC-1
Type
CI 61, CI73, CI86
CI 98
Drifttemperatur max. 60 °C (indkapslet tilstand) kun varmebestandigt kabel (min 75 °C)
220 – 230 V 240 V 380 – 400 V 415 V 500 V 690 V
A 100 100 100 100 100 100
kW 40 42 69 72 87 120
A 110 110 110 110 110 110
kW 44 46 76 79 95 131
AC-1 for aktiv effekt (50 Hz)
Kobling af trefasede effektransformatorer (AC-6a)
Type
CI 61
CI 73
CI 86
CI 98
Transformatoreffekt, (faktor n = 30, inkobl. strøm = n x nom. transformatorstrøm)
220 – 230 V 240 V 380 – 400 V 415 V 500 V 690 V
A 40.8 40.8 40.8 40.8 40.8 40.8
kW 16 17 28 29 35 49
A 40.8 40.8 40.8 40.8 40.8 40.8
kW 16 17 28 29 35 49
A 40.8 40.8 40.8 40.8 40.8 40.8
kW 16 17 28 29 35 49
A 48.5 48.5 48.5 48.5 48.5 48.5
kW 19.3 20.2 33.6 34.9 42 58
Kobling af strømforsyning; AC-6a (50 Hz)
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 8
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Table (fortsat)
Kobling af belysning
Gløselamper
Type
CI 61 60 81 77 4000 2000 800 CI 73 70 85 81 4000 2000 800 CI 86 76 90 90 4700 2350 940 CI 98 90 115 100 4700 2350 940
(AC-5b)
Max. driftstrøm
[A]
Max. driftstrøm [A]
ved drifttemperatur 1)
40 °C 60 °C 10 kA 20 kA 50 kA
Udladningslamper individuel kompenseret
(AC-5b)
Max. kapacitet [µF]
ved lcc =
Kobling af kondensatorbelastninger, enkelt, kondensatorer (AC-6b) Induktans i ledninger mellem parallelforbundne kondensatorer min. 6µH
Max. reaktiv effekt [kVAr] 1)
Type
CI 61 28 28 48 42 50 42 50 42 CI 73 28 28 48 48 55 50 55 50 CI 86 28 28 48 48 60 55 60 55 CI 98 28 28 48 48 60 55 60 55
220 – 240 V 380 – 415 V 500 V 690 V
40 °C 60 °C 40 °C 60 °C 40 °C 60 °C 40 °C 60 °C
Kobling af kondensatorbelastninger, regulering kondensatorer (AC-6b) Induktans i ledninger mellem parallelforbundne kondensatorer min.6µH
Max. reaktiv effekt [kVAr] 1)
Type
CI 61 28 28 40 40 50 40 40 40 CI 73 28 28 48 48 50 50 50 50 CI 86 28 28 48 48 50 50 50 50 CI 98 28 28 48 48 50 50 50 50
220 – 240 V 380 – 415 V 500 V 690 V
40 °C 60 °C 40 °C 60 °C 40 °C 60 °C 40 °C 60 °C
Kobling af jævnstrømbelastning ved 60 °C omgivelsestemperatur Driftkategori DC-3 og DC-5, kontakter forbundet i serie
Max. driftstrøm [A]
Type
24 V 48 V 110 V 220 V 440 V 24 V 48 V 110 V 220 V 440 V CI 61 90 70 70 25 0.6 90 70 70 25 0.6 CI 73 90 70 70 25 0.6 90 70 70 25 0.6 CI 86 100 80 80 30 0.6 100 80 80 30 0.6 CI 98 100 80 80 30 0.6 100 80 80 30 0.6
DC-3. 3 poler i serie DC-5. 3 poler i serie
Kobling af jævnstrømbelastning ved 60 °C omgivelsestemperatur Driftskategori DC-1, kontakter forbundet i serie
Max. driftstrøm [A]
Type
CI 61 70 70 90 40 70 90 11 70 90 2 15 70 0.5 1.5 5 CI 73 80 80 90 40 80 90 11 80 90 2 15 80 0.5 1.5 5 CI 86 80 80 100 40 80 100 11 80 100 2 15 80 0.5 1.5 5 CI 98 80 80 100 40 80 100 11 80 100 2 15 80 0.5 1.5 5
24 V 48 V 110 220 V 440 V
1
pol2 poler3 poler1 pol2 poler3 poler1 pol2 poler3 poler1pol2 poler3 poler1 pol2 poler3 poler
Kontaktmodstand og effekttab
Typisk
Type
CI 61 0.9 9.7 4.5 14.2 CI 73 0.9 14 4.5 18.5 CI 86 0.9 19.5 4.5 24 CI 98 0.6 17 9 26
Korttidsbelastning I
Type
CI 61 700 20 CI 73 700 20 CI 86 700 20 CI 98 840 20
1
) 40 °C er defineret som ukapslet montage
60 °C er defineret som kapslet montage
impedans
pr. pol
[mΩ]
cw
Strømmens varighed i 10 sekunder
Korttidsbelastning i ampere (Icw)
Effekttab i alle 3 poler
AC-3 [W] AC-1 [W]
Spole-effekt
AC [W ]
Min. afkølingstid i min.
Total effekttab
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 9
Datablad | CI-TI™ Kontaktorer og motorstartere, Types CI 61 - CI 98
Table (fortsat)
Ledningstilslutning, hjælpekontakter
én- eller
Type Tilslutningsmåde
CBD-, CBD S- For CI 61- CI 73 - CI 86- CI 98
TI 80, TI 86 Skrue og klemskive 0.75 – 2.5 0.75 – 1.5 0.5 – 1.5 0.3 – 1
Skrue og klemskive 0.75 – 2.5 1 – 2.5 1 – 2.5 1 – 1.5
fleretrådet
[mm2]
Mangetrådet Tilspæn-
uden
terminalrør
[mm2]
med
terminalrør
[mm2]
dingsmo-
ment
[Nm]
Hjælpekontakter, driftkategori AC-15 og AC-1
Type Bemærkninger
CBD­CBD S- 3 3 2 2 1.6 0.75 10 6
1
) 40 °C er defineret som ukapslet montering
60 °C is er defineret som kapslet mintering
Til kontaktorer CI 61- CI 73 ­CI 86 - CI 98
220 – 230 V
240 V 380
5.5 5 3 2.5 1.6 1 10 6
Max. driftstrøm [A]
AC- 15 AC-1
400 V 415 V 500 V 690 V 40 °C 1) 60°C 1)
Hjælpekontakter, driftkategori DC-12, DC-13, og DC-14
Type
Bemærkninger
CBD- Til kontaktorer
CI 61- CI 73 -
CBD S- 6 3 0.45 0.18 0.1 3 1.5 0.6 0.3 0.2 2 1.6 0.3 0.12 0.15
CI 86 - CI 98
24 V 48 V
12 9 3.5 0.55 0.2 5 2 0.7 0.25 0.12 9 5 2 0.4 0.16
DC-12 DC-13 DC-14
110 V
220 V
440 V
Max. driftstrøm [A]
24 V 48 V
110 V 220 V 440 V
24 V 48 V
110 V 220 V
440 V
Spoleforbrug og indkoblingstider
Type
CI 61- CI 73 ­CI 86 - CI 98
Indkoblingseffekt
[AC]
[VA ] [W] [ VA] [W] [V] [V] [ms] [ms]
200 16 16 4.5 (0.85 – 1.1) x U
Holdeeffekt
[AC]
Trækkespænding
[AC]
Frafaldsspænding
[AC]
(0.3 – 0) x U
S
Indkoblingstid
[AC]
18.5 – 30 10 – 60
S
Udkoblingstid
[AC ]
UL / CSA Specifikationer
RC-led
Type Bemærkninger
U
RCD Egnet til kontator CI 61, CI 73, CI 86 1 – 3
Overspændingsfaktor
n = U
max
n
Max. belastningsstyrekreds (kontaktsystem)
Type
TI 80 TI 86
AC-15 DC-13 gl, gL, gG BS 88 type T
500 V, 2A, 200 VA 250 V, 2 A, 20 W 4 A 6 A
Belastning Max. forsikring
UL/CSA godkendte belastninger
Motorbelastning (AC-3) [hp] Andre belastninger (AC-1) [A]
Type
CI 61 5 10 15 20 40 50 90 90 90 90 CI 73 5 15 20 25 50 60 90 90 90 90 CI 86 7.5 15 25 30 60 60 100 100 100 100 CI 98 10 20 30 30 75 75 120 120 120 120
1
) 40 °C er defineret som ukapslet montering
60 °C er defineret som kapslet montering
1-faset 3-faset UL CSA
115 V 230 V 200 V 240 V 460 V 575 V 40°C 1) 60°C 1) 40°C 1) 60°C 1)
Hjælpekontakter, UL/CSA godkendte belastninger
Belastningsevne
Type Bemærkninger
Kategori [ VA] Kategori [W] CBD Til kontaktorer CI 61- CI 73 - CI 86-CI 98 A600 720 Q600 69 CBD S Til kontaktorer CI 61- CI 73 - CI 86-CI 98 A600 720 Q600 69
[AC] [DC]
Ledningstilslutning, hovedkontakter
Type Tilslutningsmåde
én- og fleretrådet
[AWG]
Tilspændingsmoment
[lb-in] CI 61, CI 73, CI 86, CI 98 Skrue og rammeklemme 14 – 2 18 – 52 TI 80, TI 86 Skrue og rammeklemme 16 – 3 7 – 30
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 10

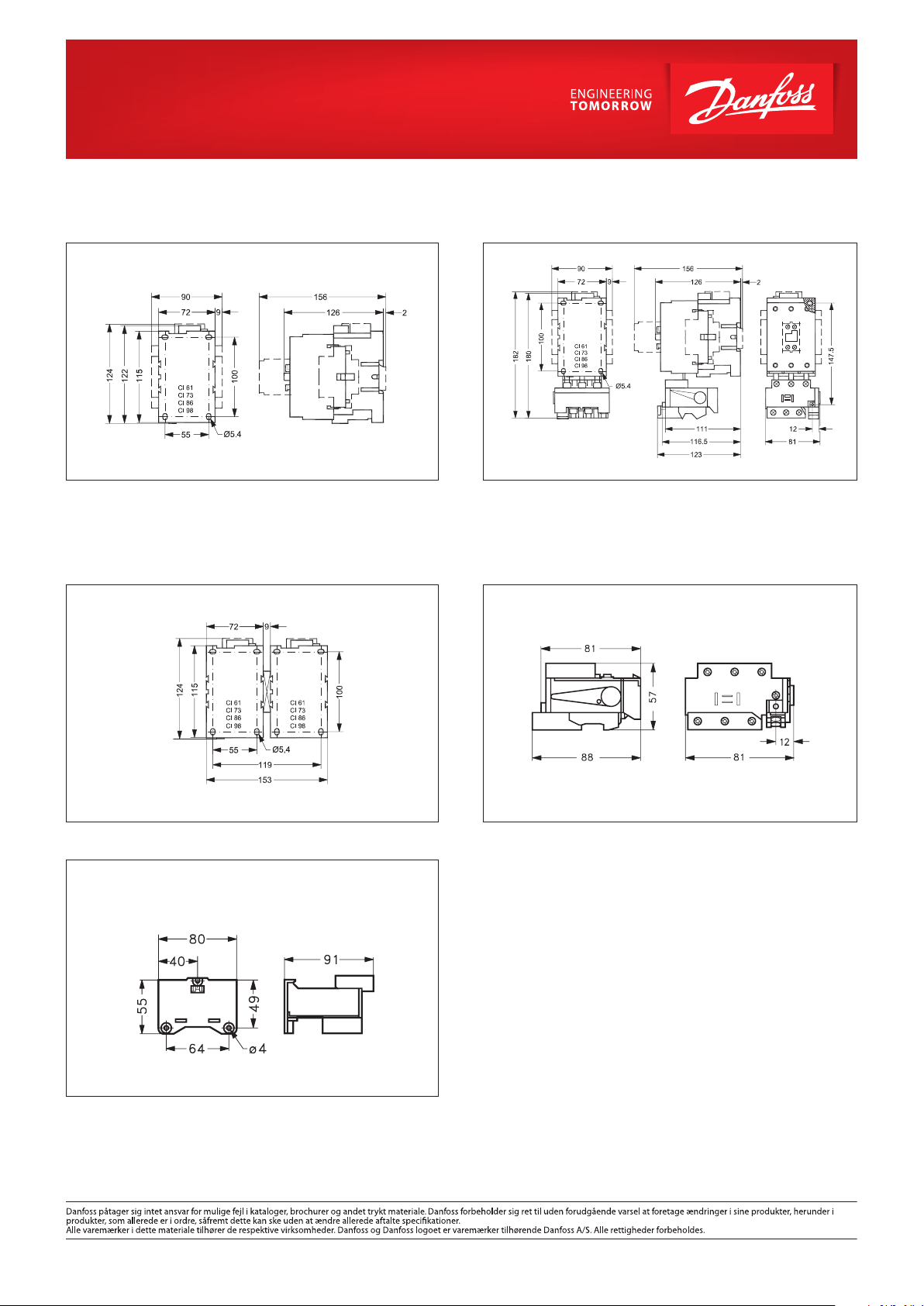

Måleskitse
Kontaktorer CI 61, 73, 86, 98 Kontaktorer CI 61, 73, 86, 98 sammenbygget med termorelæ
Boreplan CI 61, 73, 86, 98 med mekanisk spærring
Termorelæ TI 80 og TI 86 til kontaktorer CI 61, 73, 86 Termorelæ TI 80 og TI 86
TI 80-86
Termorelæ TI 80/ TI 86 med sokkel
© Danfoss | DCS (az) | 2018.02 IC.PD.C00.F6.01 | 11
Loading...
