Danfoss CI 5 Data sheet [it]

Opuscolo tecnico

Minicontattori CI 5-

I minicontattori CI 5- coprono un campo di potenza no a 5,5 kW, sono disponibili per bobine in CA e CC e assicurano un funzionamento adabile anche in presenza di variazioni estreme per alte o basse tensioni.

Una delle caratteristiche dei minicontattori è la compattezza che li rende ideali per applicazioni con vincoli di spazio. Orono un’elevata essibilità grazie ai blocchi di contatti ausiliari, ai timer e ad altri accessori aggiuntivi.

Una tra le funzioni più importanti è il feedback di stato fornito dal contatto speculare e ad un accoppiamento meccanico in conformità a IEC 60947-4-1e 60947-5-1.

Inoltre la famiglia CI 5- assicura una protezione da scosse elettriche grazie alla distanza di sicurezza tra le superci di alloggiamento ed i componenti sotto tensione.

La famiglia CI 5- include un relè termico bimetallico con intervento dierenziale in grado di rilevare condizioni di perdita di fase.

Caratteristiche • Struttura compatta

• Elevata essibilità

• Gamma di potenza no a 5,5 kw

• Per bobine con tensioni CA e CC

IC.PD.C10.F4.06 | 520B8101 | 1

Opuscolo tecnico | Minicontattori, Type CI 5-

Ordinazione

Minicontattori CI 5-, per bobine CA e CC

Tipo

230 – 240 V

[kW]

Carico AC-3

400 – 690 V

[kW]

Circuito principale

Ith 2)

(AC-1)

Aperto

[A]

the

(AC-1)

Prot.

[A]

Numero contatti

principali

Built-in auxiliary contacts Number/ Function

Codice1)

CI 5-2 40E4) – – – 104) 64) – 4 NO 037H3500

CI 5-2 22Z4) – – – 104) 64) – 2 NO, 2 NC 037H3501

CI 5-5 10 1.5 2.2 4.9 20 16 3 1 NO 037H3502

CI 5-5 01 1.5 2.2 4.9 20 16 3 1 NC 037H3503

CI 5-9 10 3.0 4.0 8.5 20 16 3 1 NO 037H3504

CI 5-9 01 3.0 4.0 8.5 20 16 3 1 NC 037H3505

CI 5-9 M40 3.0 4.0 8.5 20 16 4 – 037H3506

CI 5-12 10 3.0 5.5 11.5 20 16 3 1 NO 037H3507

CI 5-12 01 3.0 5.5 11.5 20 16 3 1 NC 037H3508

) La tensione/frequenza della bobina o il n. di susso (vedere la tabella di seguito) sono da aggiungere al codice Danfoss

) Il valore di corrente termica lth esprime il carico massimo a 40 °C, che corrisponde all’installazione del contattore all’aperto

) Il valore di corrente termica l

involucro di protezione

) Relè di controllo, classicati in base alla categoria AC-12

Tensioni bobine CA per CI 5-

Tensione bobina 1) N. susso

24 V, 50/60 Hz 13

110 V, 50 Hz 120 V, 60 Hz

esprime il carico massimo a 60 °C, che corrisponde all’installazione del contattore in un

the

Corretta ordinazione dei contattori Esempio: CI 5-5 con contatto ausiliario NC

e tensione bobina 24 V, 50/60 Hz

Selezionare il seguente codice:

1. Codice Danfoss + n. susso: 037H350313

230 V, 50/60 Hz 32

240 V, 50/60 Hz 33

400 V, 50/60 Hz 37

) Toleranza tensione bobina standard -15%, +10%

Tensioni bobine CC per CI 5-

Tensione bobina 1) N. susso

*12 V CC 01

24 V CC 02

) Toleranza tensione bobina standard -30%, + 25%

* Solo codice 037H3504

2 | 520B8101 | IC.PD.C10.F4.06

Opuscolo tecnico | Minicontattori, Type CI 5-

Blocchi contatti ausiliari CI 5-

Tipo Funzione conttatto

CBN 40 4 chiude (NO) 2 10 6 500 037H3511

CBN 02 2 apre (NC) 2 10 6 500 037H3513

Contatti ausiliare CBN

CBN 11 1 chiude (NO) + 1 apre (NC) 2 10 6 500 037H3514

CBN 22 2 chiude (NO) + 2 apre (NC) 2 10 6 500 037H3515

CBN 04 4 apre (NC) 2 10 6 500 037H3512

*) Ith e I

sono deniti in det taglio nella sezione Dati tecnici

the

(AC-15)

Ith *)

(AC-1)

Carico

the

(AC-1)

Codice

Interblocco meccanico

Elemento RC RCN

I blocchi di contatti speculari CBN assicurano un monitoraggio adabile dello stato del contattore CI 5 in conformità a IEC 60947-4-1.

I contatti CBN ad H biforcati orono un’adabilità eccellente per commutazioni a bassa potenza no a 15 V/2 mA.

Accessori per minicontattori CI 5-

Desccizione Commenti Codice

Interblocco meccanico

Diodo

Elemento RC

Per l’interblocco di due contattori

adiacenti (per i tipi con bobine

037H3520

CA/CC)

Riduce la sovratensione per la

diseccitaz. di bobine

037H3510

Tipo DCN 250 (12 – 250 V CC)

Reduce over voltage on de-energization of coils

037H3518

Tipo RCN 48 (24 – 48 V CA)

RCN 280 (110 – 280 V CA) 037H3519

IC.PD.C10.F4.06 | 520B8101 | 3

Opuscolo tecnico | Minicontattori, Type CI 5-

Relè termico TI 9C-5

Ordinazione

Introduzione

Il relè termico TI 9C-5 si utilizza con il minicontattore CI 5 per la protezione di motori con rotore a gabbia di scoiattolo nei casi in cui le dimensioni compatte sono un requsito importante. Il relè è dotato di protezione monofase, vale a dire assicura un intervento rapido nel caso di perdita di una fase. Ciò riveste particolare importanza nel caso dei motori con congurazione a triangolo.

Altre caratteristiche del TI 9C-5 :

• Pulsante di arresto e riarmo

• Riarmo manuale/automatico

• Pulsante di prova

• Doppia scala per avviamento diretto o stella/ triangolo

• Contatto di segnale isolato galvanicamente

Campo

gl, gL, gG BS 88, type T

Type 1

[A]

25 2 32 2 1 047H3132

25 2 32 4 1 047H3133

25 4 32 6 3 047H3134

25 4 32 6 3 047H3135

25 6 32 10 6 047H3136

25 6 32 10 15 047H3137

25 16 32 20 15 047H3138

35 20 40 25 15 047H3139

50 20 50 25 35 047H3140

63 25 63 32 35 047H3141

[A]

Avviamento

Y/D-

[A]

Tipo

Avviamento

diretto

0.27 – 0.42 –

0.4 – 0.62

–

0.6 – 0.92 –

0.85 – 1.3 –

TI 9C-5

1.2 – 1.9 –

1.8 – 2.8 3.2 – 4.8

2.7 – 4.2 4.7 – 7.3

4.0 – 6.2 6.9 – 10.7

6.0 – 9.2 10 – 16

8.0 – 12 13 – 20.8

) In conformità ai tipi di coordinamento 1 e 2 di IEC 947-4:

Coordinamento tipo 1: È consentito qualsiasi tipo di danneggiamento dell’avviatore. Se l’avviatore è in custodia, non è consen tito alcun

Coordinamento tipo 2: Non è consentito alcun danno all’avviatore, tuttavia sono consentite leggere bruciature e saldature dei contatti

) In accordo alle norme HRC II, TI 9C e TI 12C sono utilizzabili in Canada e negli Stati Uniti

danno esterno alla custodia. Dopo un cortocircuito è necessaria la sostituzione totale o parziale del relè termico

Fusibile max.

Type 2

[A]

)

Type 1

[A]

Type 2

[A]

HRC

Form

)

Codice

4 | 520B8101 | IC.PD.C10.F4.06

Selezione del relè termico:

La selezione di un relè termico deve basarsi sulla corrente a pieno carico del motore e sulla congurazione di avviamento:

- con l’avviamento diretto si sceglie il campo del relè dalla colonna per avviamento diretto

- con l’avviamento stella/triangolo si sceglie il campo del relè dalla colonna per avviamento stella/triangolo

Esempio: Corrente a pieno carico: 12A

Per avviamento diretto il campo di avviatori adeguato range è 8 – 12 A, vale a dire il relè termico 047H3141

Per avviamento stella/triangolo la gamma di avviatori disponibile è 10 – 16A, vale a dire il relè termico 047H3140

Opuscolo tecnico | Minicontattori, Type CI 5-

Standard costruttivi

Contattori, relè termici e accessori sono progettati

CI 5- Dati generali

e collaudati in conformità alle norme IEC 60974/EN 60947 e 60068.

Altezza massimo di ingombro: 2000 m NN, in conformità a IEC 60947

Contatti ad accoppiamento

meccanico IEC 60947-5-1, Allegato L

Contatti speculari

IEC 60947-4-1, Allegato F

CI 5-5, -9, -12

CI 5-5, -9, -12 and CBN

Tensione nominale di

Tensione di isolamento

tenuta ad impulso

imp

[kV] IEC [V] UL, CSA [V]

6 690 600

nominale

Temperatura ambiente

Tipo

Funzionamento Stoccaggio / Transporto

Temperatura ambiente

CI 5- -25 °C – 60 °C -55 °C – 80 °C

Vibrazioni e urti

Testati con esito positivo in conformità a IEC 68-2 / EN 60068

Tipo Vibratzione1) Urti2)

CI 5- 5g, 5 – 500 Hz 5g, 30ms

) Condizioni di lavoro: in tutte le direzioni con bobina diseccitata

) Condizioni di lavoro: parallelamente all’armatura e con bobina diseccitata

Ambiente

Tipo

Temperatura

compensata

Temperatura

ambiente

Vibrazione

Urto

perpendicolare al

sistema di contatti

Max.

operazioni

per ora

TI 9C-5 -5 °C – 40 °C -50 °C – 60 °C 2 g at 200 Hz 9 g for 7.5 ms 30

Posizione di montaggio

Durata nominale

Certicazioni e omologazioni

Tipo Durata meccanica

15 x 10

CI 5-2 15 x 10

CI 5-5 CI 5-9 CI 5-12

Cerdicazioni UL: CI 5-: TI 9C-5:

Standard UL 508, CSA C22.2 No. 14

cULus

Standard UL 508, CSA C22.2 No. 14 M91

cULus

CE IEC/EN 60947-1, -4-1, -5-1, -5-4 EAC approved LLC CDC TYSK approved

Durata elettrica

carico AC-3 Operazioni

– 0.7 x 10

0.7 x 10

Durata elettrica

carico AC-15

Operazioni

– 600

Conmutazioni per

ora carico AC-3

Operazioni

–

IC.PD.C10.F4.06 | 520B8101 | 5

Opuscolo tecnico | Minicontattori, Type CI 5-

Curve durata elettrica

Durata elettrica; Ue = 400 – 460V CA AC-3: Commutazione durante l’avviamento di motori con rotore a gabbia di scoiattolo.

Durata elettrica; Ue = 400 – 460V CA

AC-4: Comando di motori con rotore a gabbia di scoiattolo

AC-1: Carichi leggermente o fortemente induttivi,

forni a resistenza.

6 | 520B8101 | IC.PD.C10.F4.06

Opuscolo tecnico | Minicontattori, Type CI 5-

Curve di intervento

TI 9C-5

3-Sovraccarico trifase

) Misurare la corrente di sovraccarico

) Trovare il fattore di sovraccarico (x) dividendo il valore

misurato per il valore impostato del relè termico (corrente a pieno carico del motore)

) Trovare (x) sull’asse orizzontale e seguire la linea

verticale verso l’alto no all’intersezione con la curva superiore

) Dal punto di intersezione, seguire una linea orizzon-

tale a sinistra e leggere sull’asse verticale il tempo di intervento del relè termico

Spiegazione dei graci

Curve a valor medio Curva superiore: intervento trifase e intervento per

carico asimmetrico all’impostazione minima. Curva inferiore: Intervento per carico asimmetrico all’impostazione massima.

In caso di intervento per temperatura di esercizio troppo alta, i tempi di intervento sono circa il 30% dei valori mostrati. Questi valori valgono per una temperatura ambiente di 20 °C.

3-Intervento trifase: x = corrente motore nominale

Intervento per carico: x = asimmetrico

relè termico

valore scala max.

corrente misurata

Tempo di intervento 2 < Tp ≤ 10 s a 7.2 x Ie classe 10 A Nota: In generale il relè termico è sempre impostato sulla

corrente a pieno carico del motore.

Intervento per carico asimmetrico

) Misurare la corrente assorbita dal motore su una delle

fasi funzionanti

) Trovare il fattore di sovraccarico (x) dividendo il valore

misurato per il valore di scala massimo del relè termico

) Trovare (x) sull’asse orizzontale e seguire la linea

verticale verso l’alto no all’intersezione con la curva inferiore

)

Dal punto di intersezione, seguire una linea orizzontale a sinistra e leggere sull’asse verticale il tempo di intervento del relè termico

IC.PD.C10.F4.06 | 520B8101 | 7

Opuscolo tecnico | Minicontattori, Type CI 5-

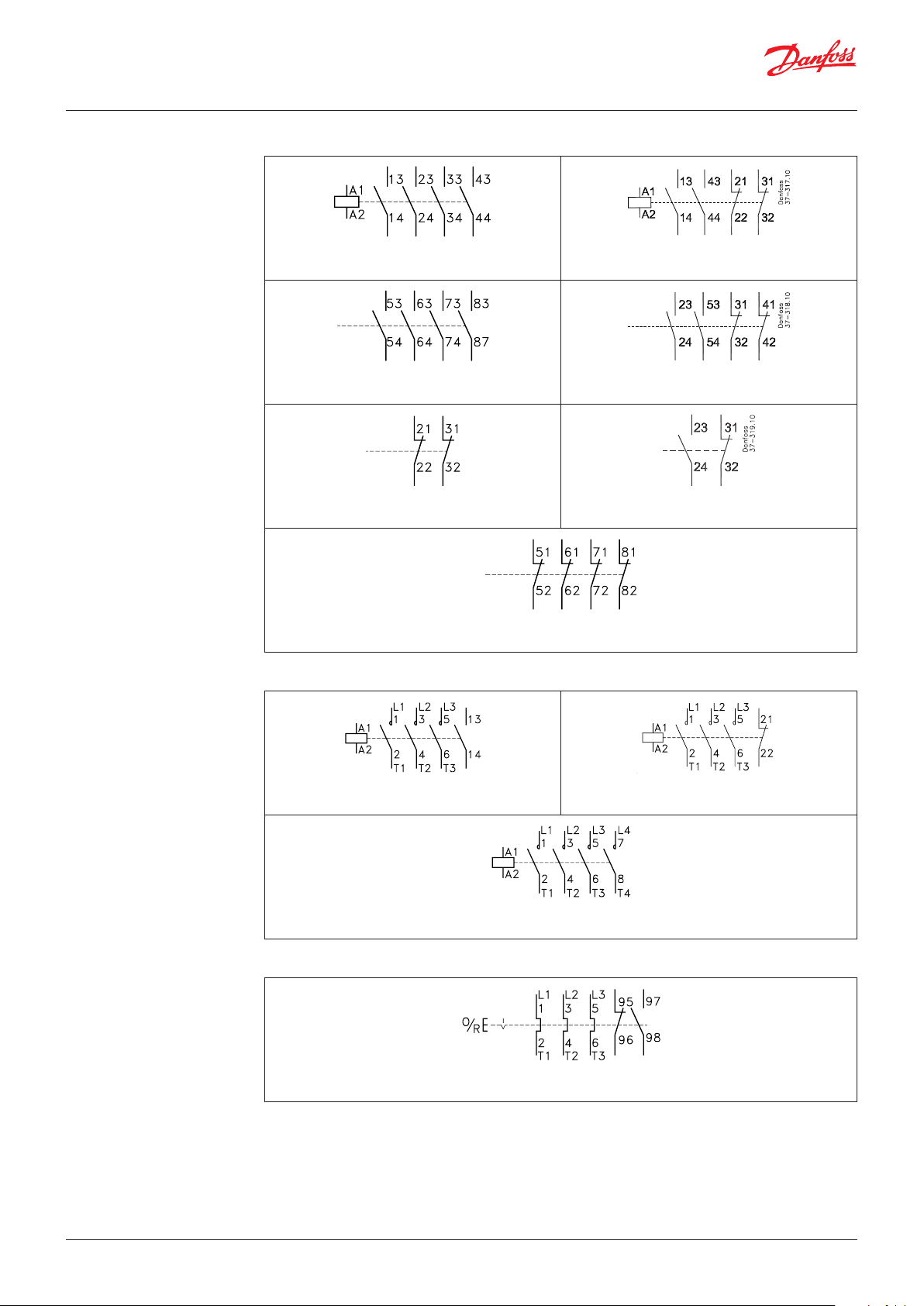

Simboli dei contatti e numerazione dei morsetti dei relè di controllo

Contatti ausiliari

Relè di controllo (4 NO) CI 5-2 40e

Contatto ausiliario (4 NO) CBN-40

Contatto ausiliario (2 NC) CBN-02

Relè di controllo (2 NO + 2 NC) CI 5-2 22z

Contatto ausiliario (2 NO + 2 NC) CBN-22

Contatto ausiliario (1 NO + 1 NC) CBN-11

Contatto ausiliario (4 NC) CBN-04

Contattore

Contattori CI 5-5 10, CI 5-9 10, CI 5-12 10

Contattori CI 5-9 M40

Relè termico

Contattori CI 5-5 01, CI 5-9 01, CI 5-12 01

8 | 520B8101 | IC.PD.C10.F4.06

Relè termico TI 9C-5

Opuscolo tecnico | Minicontattori, Type CI 5-

Circuito principale

Collegamenti, contatti principali

Tipo Metodo di collegamento

Multipolare

Unipolare

[mm2] / [AWG] [mm2] [mm2] [Nm] / [lb-in]

senza terminale

con terminale

Coppia di serraggio

consigliata

CI 5- Vite1) e rondella 1 – 4 / 18 – 12 – 0.75 – 2.5 1.2 / 10.6

TI 9C-5 Vite2) e rondella 0.75 – 4 0.75 – 4 1 – 4 0.8 – 2

) Vite Pozidrive N. 2 / testa No. 3

) Vite H2

Avviamento diretto, categorie di carico AC-2, AC-3, AC-4

Tipo

CI 5-5

CI 5-9

CI 5-12

230 – 240 V 400 – 415 V 500 V 690 V

A 6.3 4.9 3.9 2.8

kW 1.5 2.2 2.2 2.2

A 11.3 8.5 6.8 4.9

kW 3 4 4 4

A 11.3 11.5 9.2 6.7

kW 3 5.5 5.5 5.5

Carichi nominali a 50Hz, 60 °C

Categoria di carico AC-4 a circa 200.000 operazioni

Tipo

CI 5-5

CI 5-9

CI 5-12

230 – 240 V 400 – 415 V 500 V

A 2.3 2 1.9

kW 0.37 0.75 0.75

A 3.9 3.6 3.2

kW 0.75 1.5 1.5

A 3.9 3.6 3.2

kW 0.75 1.5 1.5

Carichi nominali

Avviamento stella-triangolo

Tipo

CI 5-5

230 – 240 V 400 – 415 V 500 V 690 V

A 11.3 8.5 6.8 4.9

kW 3 4 4 4

Carichi nominali a 50 Hz

CI 5-9 A 20 15.5 12.4 8.9

CI 5-12 kW 5.5 7.5 7.5 7.5

Carico ohmico trifase, categoria di carico AC-1

Tipo

CI 5-5 CI 5-9 CI 5-12

A 20 20 20 20 20

kW 8 8.3 14 17 24

Temperatura d’esercizio max. 40 °C (condizione aperta)

230 V 240 V 400 – 415 V 500 V 600 V

Carico ohmico trifase, categoria di carico AC-1

Tipo

CI 5-5 CI 5-9 CI 5-12

A 16 16 16 16 16 16

kW 6.4 6.7 11 12 14 19

Temperatura d’esercizio max. 60 °C (condizione prottetta)

230 V 240 V 400 V 415 V 500 V 690 V

Corrente termica nominale AC-12

Corrente termica nominale Ith [A]

Tipo

Temperatura ambiente 40 °C Temperatura ambiente 60 °C

24 – 240 V 230 – 500 V 230 – 690 V 24 – 240 V 230 – 500 V 230 – 690 V

CI 5-2 10 10 10 6 6 6

IC.PD.C10.F4.06 | 520B8101 | 9

Opuscolo tecnico | Minicontattori, Type CI 5-

Categorie di carico AC-15/B600

Tipo

CI 5-2 3 2 1.2 1 0.6

Commutazione di trasformatori di potenza, AC-6a (50 Hz)

Tipo

CI 5-5

CI 5-9

CI 5-12

Categorie di carico AC-7a, AC-7b, AC-8a

Tipo

CI 5-5 20 20 6 6 11 10

CI 5-9 20 20 11 11 18 15

CI 5-12 20 20 11 11 18 15

24 V / 48 V / 120 V 230 V / 240 V 400 V 480 V / 500 V 600 V / 690 V

Carico trasformatore, (fattore n = 30, corrente di inserzione = n × corrente nominale trasformatore)

230 – 240 V 400 V / 415 V 500 V 600 V

A 2.9 2.4 1.8 –

kV A 1.7 1.7 1.7 2

A 5.4 4.1 3.2 –

kV A 2 2.8 2.8 4

A 5.4 5.4 3.2 –

kV A 2 3.4 3.4 5

AC-7a AC-7b AC-8a

230 V 400 V 230 V 400 V 400 V 500 V

Corrente nominale [A]

Max. corrente d’esercizio [A]

Commutazione di lampada

Lampada incandes. Lampade uorescenti AC-5a 220 – 240 V CA

Tipo

CI 5-5 5 18 14.5 750 400

CI 5-9 9 18 14.5 750 400

CI 5-12 9 18 14.5 750 400

Commutazione di carichi a corrente continua Categorie di carico DC-3 e DC-5, contatti collegati in serie

Tipo

CI 5-5 5 4 2 0.8 0.15 5 2 0.6 0.1 –

CI 5-9 9 6 3 1.2 0.2 9 3 1 0.1 –

CI 5-12 9 6 3 1.2 0.2 9 3 1 0.1 –

Commutazione di carichi a corrente continua Categorie di carico DC-1 a 60 °C, contatti collegati in serie

Tipo

CI 5-5 6 6 6 4 / 1 6 6 0.6 4 6 0.2 0.8 3 0.08 0.2 0.4

CI 5-9 9 9 9 6 / 1.5 8 9 1 6 9 0.3 1.2 4 0.1 0.3 0.6

CI 5-12 9 9 9 6 / 1.5 8 9 1 6 9 0.3 1.2 4 0.1 0.3 0.6

Max. corrente d’esercizio a

230 / 240 V

[A]

24 V 48 / 60 V 110 V 220 V 440 V 24 V 48 / 60 V 110 V 220 V 440 V

24 V 48 / 60 V 110 V 220 V 440 V

1-polo 2-poli 3-poli 1-pole 2-poli 3-poli 1-polo 2-poli 3-poli 1-polo 2-poli 3-poli 1-polo 2-poli 3-poli

DC-3, 3 poli in serie, 60 °C DC-5, poli in serie, 60 °C

Max. corrente d’esercizio a 40 °C

[A]

open closed 10 kA 20 kA

Max. corrente d’esercizio [A]

Capacità massima [μF] alla corrente di

cortocircuito prevista Icc =

Correnta continua

Tipo

CI 5-2 5 10 2.3 1 0.55 0.27 0.15 0.1

10 | 520B8101 | IC.PD.C10.F4.06

Generale [A] DC-13/Q600 [A], 1-polo

300 V CA 600 V CA 24 V CA 48 V CA 110 V / 125 V 220 V / 250 V 400 V / 440 V 600 V

Opuscolo tecnico | Minicontattori, Type CI 5-

Perdite di potenza

Coordinamento per cortocircuito

Resistenza dei contatti e perdite di potenza

Tipo

CI 5-2 6.5 2.6 1)

CI 5-5 2.2 0.3

CI 5-9 2.2 0.9

CI 5-12 2.2 0.9

) Perdite di potenza 4 poli principali

Tipo

TI 9C-5 Normalemente 2.15 W Normalemente 4.87 W

Tipo

CI 5-5

CI 5-9 35 20

CI 5-12 35 20

Impedenza tipica per polo Perdite di potenza 3 poli principali AC-3/400 V

[mΩ] [W]

Potenza media

Reg. minima Reg. massima

Coordinamento per cortocircuito (Fusibile max o taglia interruttore automatico)

DIN fuses - gG [A] Tipo “1” Tipo “2”

Corrente di guasto disponible

50 kA

35 16

IC.PD.C10.F4.06 | 520B8101 | 11

Opuscolo tecnico | Minicontattori, Type CI 5-

Circuito principale

Collegamenti

contatti ausiliari

Tipo/ Applicazione

CI 5- incorporato

Metodo di

collegamento

Unipolare Multipolare

[mm2] / [AWG]

Senza terminale

[mm2]

con terminale

[mm2]

Vite e rondella 1 – 4 / 18 – 12 – 0.75 – 2.5 1.2 / 10.6

Coppia di serragio

consigliata

[Nm] / [lb-in]

CBN for CI 5- Vite e rondella 1 – 4 / 18 – 12 – 0.75 – 2.5 1.2 / 10.6

TI 9C-5 Vite e rondella 0.75 – 2.5 0.75 – 1.5 0.75 – 1.5 0.78 – 1

Contatti ausiliari, categorie di carico AC-15 and AC-12

Max. corriente d’esercizio [A]

Tipo Commenti

AC-15 AC-12

24 V – 120 V 240 V 400 V 480 V 500 V 600 V 690 V 40 °C 60 °C

CI 5-

CBN

Integrato nel

contattore

Per contattore

CI 5-

6 3 1.8 1.5 1.4 1.2 1 10 6

3 2 1.2 1 1 0.6 0.6 10 6

Contatti ausiliari, categorie di carico DC-12, DC-13, DC-14

Max. corriente d’esercizio [A]

Tipo Commenti

CI 5-

CBN

Integrato nel

contattore

Per contattore

CI 5-

12 V 48 V

6 4 0.6 0.2 0.08 4 2.5 0.4 0.12 0.05 2.8 1.2 0.55 0.27 0.15

– – – – – – – – – – 2.3 1 0.55 0.27 0.15

DC-12 DC-13 DC-14

110 –

220 –

125 V

250 V

400 – 440 V

12 V 48 V

110 – 125 V

220 – 250 V

400 – 440 V

12 V 48 V

110 – 125 V

220 –

250 V

400 – 440 V

Consuma della bobina

Potenza di spunto Potenza di mantenimento Tensione di partenza Tensione di arresto

Tipo

CA CC CA CC CA CC CA CC

VA W W VA W W V V V V

CI 5- 35 32 3 1) 2.6 2) 5 1.8 3 1) 2.6 2) (0.85 – 1.1) × U

) freddo

(0.8 – 1.1) × U

(0.2 – 0.75) × U

(0.1 – 0.75) × U

2) caldo

Tempi di funzionamento bobina

Tempo di chiusura Tempo di apertura

Tipo

CA CC CA CA+RC modulo CC

CC+diodo integrado

CC+diodo externo

[ms] [ms] [ms] [ms] [ms] [ms] [ms]

CI 5- 15 – 40 18 – 40 15 – 33 15 – 28 6 – 12 8 – 12 35 – 50

Elemento RC (soppressore di carico)

Tipo Commenti

Fattore di sovratensione

n = U

/ U

max

RCN Idoneo per contattori CI 5- 1 – 2.5

Carico max. del circuito di controllo (contatti)

Tipo

TI 9C-5

AC-15 DC-13 , gL, gG Bs 88 type T

500 V

2 A

200 VA

Carico Fusibile max.

250 V

4A 6A

20 W

12 | 520B8101 | IC.PD.C10.F4.06

Speciche UL/ CSA

Carichi approvati UL/CSA

Corrente

Tipo

CI 5-5 12 9.8 0.5 8 1 6.9 1.5 6 1.5 4.8 3 3.9 3

CI 5-9 15 9.8 0.5 10 1.5 7.8 2 6.8 2 7.6 5 6.1 5

CI 5-12 18 13.8 0.75 12 2 11 3 9.6 3 11 7.5 9 7.5

Stella-triangolo (60 Hz)

Tipo

CI 5-5 2.5 2.5 5 5

CI 5-9 3.3 3.3 8.5 8.5

CI 5-12 5 5 12 12

Contatti ausiliari, carichi approvati UL/CSA

Tipo Commenti

CI 5-2 Integrato max. 600 B600 max. 600 Q600

CI 5, 9, 12 Integrato max. 600 A600 max. 600 Q600

CBN Per contatti CI 5- max. 600 B600 max. 600 Q600

generale

(scatolato)

[A] [A] [HP] [A] [HP] [A] [HP] [A] [HP] [A] [HP] [A] [HP]

200 V 230 V 460 V 575 V

1-Monofase 3-Trifase

115 V 230 V 200 V 230 V 460 V 575 V

CA CC

Tensione nominale Potere di interruzione Tensione nominale Potere di interruzione

[V] [A] [V] [A]

Potenza nominale (scatolato)

Potenza nominale [HP]

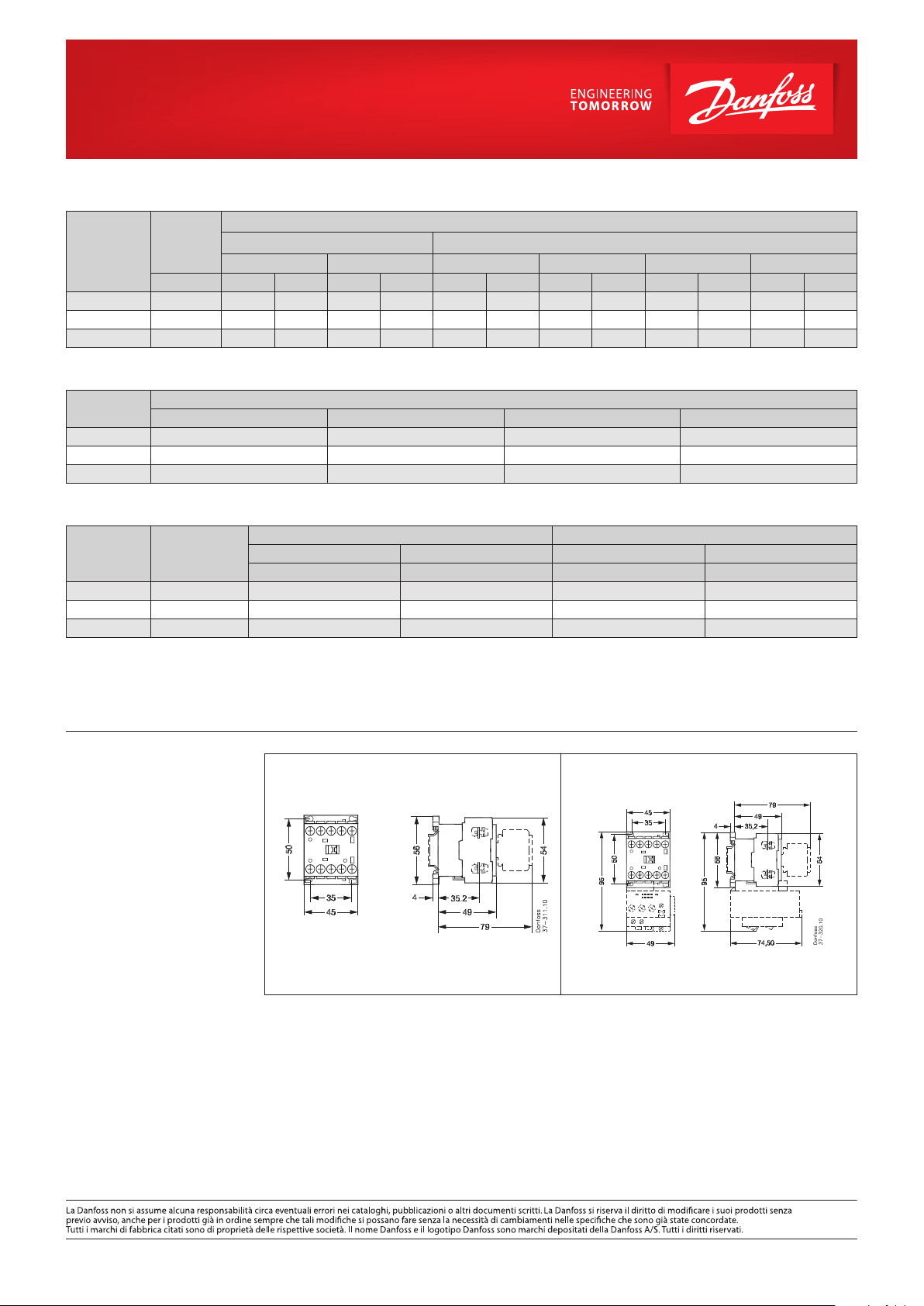

Dimensioni [mm]

Contattore CI 5- Avviatore motore

CI 5- +TI 9C-5

IC.PD.C10.F4.06 | 520B8101 | 13

Danfoss CI 5 Data sheet [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
