Danfoss CI 5 Data sheet [es]

Folleto téchnico

Minicontactores CI 5-

Los minicontactores CI 5- disponen de una capacidad de potencia de hasta 5,5 kW para tensiones de la bobina de CA o CC que aseguran un funcionamientoable con uctuaciones de alta y baja tensión.

La característica de los minicontactores es que son compactos y adecuados para aplicaciones en las que el espacio es primordial. Gracias a sus bloques de contactos auxiliares adicionales, temporizadores y otros accesorios adicionales ofrecen una alta exibilidad.

Una de sus características más importantes es la información de estado proporcionada de la función mecánica y la función “mirror contact”, según las normas IEC 60947-4-1 y 60947-5-1.

Además, el CI 5- protege frente a las descargas eléctricas gracias a la distancia de protección adicional entre las supercies de la carcasa y las partes activas.

El programa CI 5- incluye un relé bimetálico de protección frente a sobrecargas, con un mecanismo diferencial sensible a los estados de pérdidas de fases.

Características • Diseño compacto

• Alta exibilidad

• Capacidad de potencia de hasta 5,5 kw

• Para tensiones de la bobina de CA o CC

IC.PD.C10.F4.05 | 520B8100 | 1

Folleto téchnico | Minicontactores, Type CI 5-

Pedido

Minicontactores CI 5-, para tensión de bobina de CA y CC

Tipo

230 – 240 V

[kW]

Carga AC-3

400 – 690 V

[kW]

Circuito principal

Ith 2)

(AC-1)

Aire libre

[A]

Ith e 3)

(AC-1)

Cubierto

[A]

Numero de

contactos

principales

Contactos

auxiliares

integrados

Número/

Función

Nº de

código1)

CI 5-2 40E4) – – – 104) 64) – 4 NO 037H3500

CI 5-2 22Z4) – – – 104) 64) – 2 NO, 2 NC 037H3501

CI 5-5 10 1.5 2.2 4.9 20 16 3 1 NO 037H3502

CI 5-5 01 1.5 2.2 4.9 20 16 3 1 NC 037H3503

CI 5-9 10 3.0 4.0 8.5 20 16 3 1 NO 037H3504

CI 5-9 01 3.0 4.0 8.5 20 16 3 1 NC 037H3505

CI 5-9 M40 3.0 4.0 8.5 20 16 4 – 037H3506

CI 5-12 10 3.0 5.5 11.5 20 16 3 1 NO 037H3507

CI 5-12 01 3.0 5.5 11.5 20 16 3 1 NC 037H3508

) Añadir la tensión de bobina/frequencia o el número de apéndice (ver tabla inferior) al código Danfoss

)

El valor de corriente térmica lth expresa la carga máxima a 40 °C, lo que corresponde a la instalación del contactor al aire libre

) El valor de corriente térmica l

contactor

) Relé de control, protección según categoria AC-12

Tensiones de bobina de CA para CI 5-

Tensión de bobina 1) N de apéndice

24 V, 50/60 Hz 13

110 V, 50 Hz 120 V, 60 Hz

expresa la carga máxima a 60 °C, lo que corresponde a la instalación encapsulada del

the

Forma de pedido correcta para contactores Ejemplo: CI 5-5 con contactor auxiliar NC

y tensión de bobina de 24 V, 50/60 Hz.

Seleccione el siguiente formulario de pedido:

1. N de código Danfoss y no de apéndice: 037H350313

230 V, 50/60 Hz 32

240 V, 50/60 Hz 33

400 V, 50/60 Hz 37

) Tolerancia de tensión de bobina estándar -15%, +10%

Tensiones de bobina CC para CI 5-

Tensión de bobina 1) N de apéndice

*12 V CC 01

24 V CC 02

) Tolerancia de tensión de bobina estándar -30%, +25%

* Solo no de código 037H3504

2 | 520B8100 | IC.PD.C10.F4.05

Folleto téchnico | Minicontactores, Type CI 5-

Boques de contactos auxiliares CI 5-

Tipo Función de contacto

CBN 40 4 cierre (NO) 2 10 6 500 037H3511

CBN 02 2 apertura (NC) 2 10 6 500 037H3513

Contacto auxiliar CBN

CBN 11 1 cierre (NO) + 1 apertura (NC) 2 10 6 500 037H3514

CBN 22 2 cierre (NO) + 2 apertura (NC) 2 10 6 500 037H3515

CBN 04 4 apertura (NC) 2 10 6 500 037H3512

*) Ith e I

están denidos y especicados en el apartado de características técnicas

the

(AC-15)

[A]

Ith *)

(AC-1)

[A]

Carga

the

(AC-1)

[A]

[V]

N de código

Enclavamiento mecánico

Elemento RC RCN

El bloque de mirror contacts CBN permite una monitorización able del estado del contactor CI 5 según IEC 60947- 4-1.

Contactos CBN en forma de H bifurcados que ofrecen contacto de alta abilidad para conmutación de baja energía hasta 15V/2mA.

Accesorios para minicontactores CI 5-

Descripción Observaciones N de código

Enclavamiento mecánico

Diodo

Elemento RC

Para enclavamiento de dos contactores

adyacentes (se aplica a las

versiones con bobinas de CA/CC)

Reduce la sobretensión en la desactivación de las bobinas

Tipo DCN 250 (12 – 250 V CC)

Reduce la sobretensión en la desactivación de las bobinas

Tipo RCN 48 (24 – 48 V CA)

RCN 280 (110 – 280 V CA) 037H3519

037H3520

037H3510

037H3518

IC.PD.C10.F4.05 | 520B8100 | 3

Folleto téchnico | Minicontactores, Type CI 5-

Relé de sobrecarga térmica TI 9C-5

Pedidos

Introducción

El relé de sobrecarga térmica TI 9C-5 se utiliza con el minicontactor CI 5, para protección de los motores de jaula de ardilla en los que es necesario compacidad. El relé dispone de protección monofásica, es decir, un mecanismo de disparo por aceleración en caso de desexcitación de la fase.

Esto resulta especialmente importante en el caso de los motores con devanados conectados en delta.

Otras funciones del TI 9C-5:

• Botón de parada / reset

• Reset manual/ automático

• Botón de prueba

• Escala doble para arranque directo o arranque estrella triángulo

• Contacto de señal aislado galvánicamente

Rango

Tipo

Arranque

directo

[A]

0.27 – 0.42 –

0.4 – 0.62

0.6 – 0.92 –

0.85 – 1.3 –

TI 9C-5

1.2 – 1.9 –

1.8 – 2.8 3.2 – 4.8

2.7 – 4.2 4.7 – 7.3

4.0 – 6.2 6.9 – 10.7

6.0 – 9.2 10 – 16

) Según la IEC 947-4, tipos de coordinación 1 y 2:

Tipo de coordinación 1: se tolera cualquier tipo de daño al arrancador del motor. Si el arrancador del motor se encuentra protegido, no

se tolera ningún daño externo a la protección. Después de un cortocircuito se debe sustituir el relé de sobrecarga térmico parcial o completamente Tipo de coordinación 2:

) De acuerdo con la forma HRC II, el TI 9C y TI 12C son adecuados para su funcionamiento en Canadá y EE.UU

8.0 – 12 13 – 20.8

No se tolera ningún tipo de daño al arrancador del motor, pero sí una ligera quemadura o soldadura de contac

Arranque

estr.

triangolo

[A]

–

gl, gL, gG BS 88, type T

Tipo 1

[A]

25 2 32 2 1 047H3132

25 2 32 4 1 047H3133

25 4 32 6 3 047H3134

25 4 32 6 3 047H3135

25 6 32 10 6 047H3136

25 6 32 10 15 047H3137

25 16 32 20 15 047H3138

35 20 40 25 15 047H3139

50 20 50 25 35 047H3140

63 25 63 32 35 047H3141

Fusible máx.

Tipo 2

[A]

)

Tipo 1

[A]

Tipo 2

[A]

HRC

Form

)

N de

código

4 | 520B8100 | IC.PD.C10.F4.05

Selección del relé de sobrecarga térmica:

La selección del relé de sobrecarga térmica debe basarse en la corriente de carga total del motor y el método de arranque:

- Se utiliza con el intervalo de arranque directo para el dispositivo de arranque del motor

- Con arranque estrella-triángulo, se utiliza el inter valo para el dispositivo de arranque Y/D

Ejemplo: Carga total del motor: 12A

- Con arranque directo el intervalo adecuado del dispositivo de arranque del motor se encuentra entre 8 y 12 A, p. ej. el relé de sobrecarga térmica 047H3141

- Con arranque Y/D – el intervalo adecuado del dispositivo de arranque del motor se encuentra entre 10 y 16 A, p. ej. el relé de sobrecarga térmica 047H3140

Folleto téchnico | Minicontactores, Type CI 5-

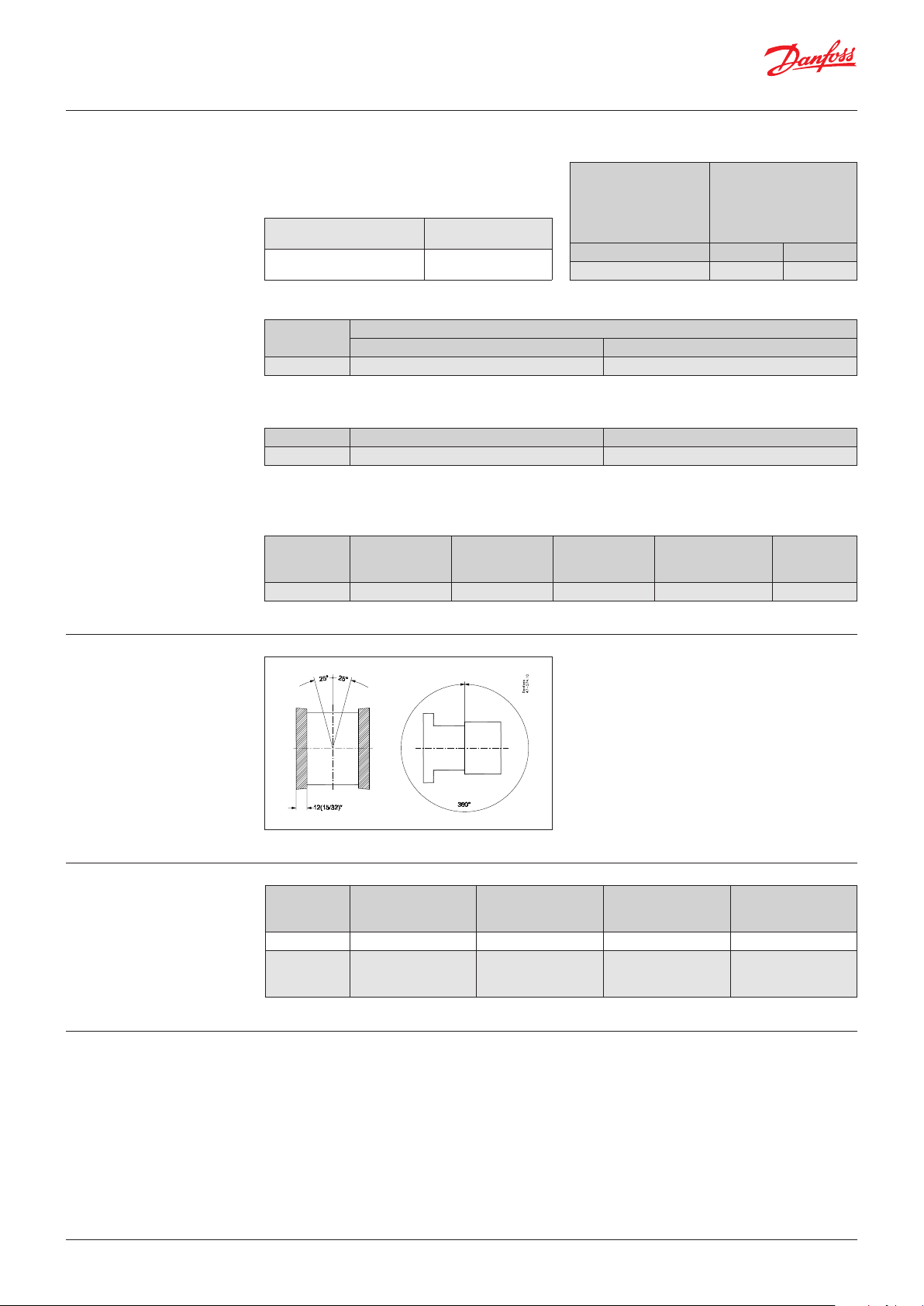

Normas de construcción

Los contactores, los relés de sobrecarga térmica y los

Datos generales de CI 5-

accesorios están diseñados y aprobados según la IEC 60974/EN 60947 y 60068.

Altura de instalación máxima: 2000 m NN, según la IEC 60947

Contactos de unión mecánica

IEC 60947-5-1, Annex L

Mirror contacts

IEC 60947-4-1, Annex F

CI 5-5, -9, -12

CI 5-5, -9, -12 and CBN

Tensión nominal de impulsos soportada

imp

Tensión nominal del

aislamiento

[kV] IEC [V] UL, CSA [V]

6 690 600

Temperatura ambiente

Tipo

Funcionamiento Almacenaje / transporte

Temperatura ambiente

CI 5- -25 °C – 60 °C -55 °C – 80 °C

Vibración e impacto

Comprobado y aprobado según IEC 68-2 / EN 60068

Tipo Vibración1) Impacto2)

CI 5- 5g, 5 – 500 Hz 5g, 30ms

) Condiciones de funcionamiento: Todas las direcciones con bobina desactivada

) Condiciones de funcionamiento: Paralelo con refuerzo y bobina desactivada

Entorno

Tipo

Temperatura compensada

Temperatura

ambiente

Vibración

Impacto

perpendicular al

sistema de contacto

Operciónes

máx. por hora

TI 9C-5 -5 °C – 40 °C -50 °C – 60 °C 2 g at 200 Hz 9 g for 7.5 ms 30

Dirección de montaje

Vida ütil

Homologaciones y normas

Tipo Vida mécanica

15 x 10

CI 5-2 15 x 10

CI 5-5 CI 5-9 CI 5-12

Homologacion UL: CI 5-: TI 9C-5:

Normas UL 508, CSA C22.2 N 14

cULus

Normas UL 508, CSA C22.2 N14 M91

cULus

CE IEC/EN 60947-1, -4-1, -5-1, -5-4 EAC approved LLC CDC TYSK approved

Vida eléctrica

carga AC-3

Operaciones

– 0.7 x 10

0.7 x 10

Vida eléctrica

carga AC-15

Operaciones

– 600

Conmutaciones por

hora carga AC-3

Operaciones

–

IC.PD.C10.F4.05 | 520B8100 | 5

Folleto téchnico | Minicontactores, Type CI 5-

Curva de vida útil eléctrica

Vida eléctrica; Ue = 400 – 460V CA AC-3: Conmutación de motores de jaula de ardilla en el arranque.

Vida eléctrica; Ue = 400 – 460V CA

AC-4: Paso a paso de motores de jaula de ardilla.

AC-1: Cargas no inductivas o ligeramente inductivas,

hornos de resistencia furnaces.

6 | 520B8100 | IC.PD.C10.F4.05

Folleto téchnico | Minicontactores, Type CI 5-

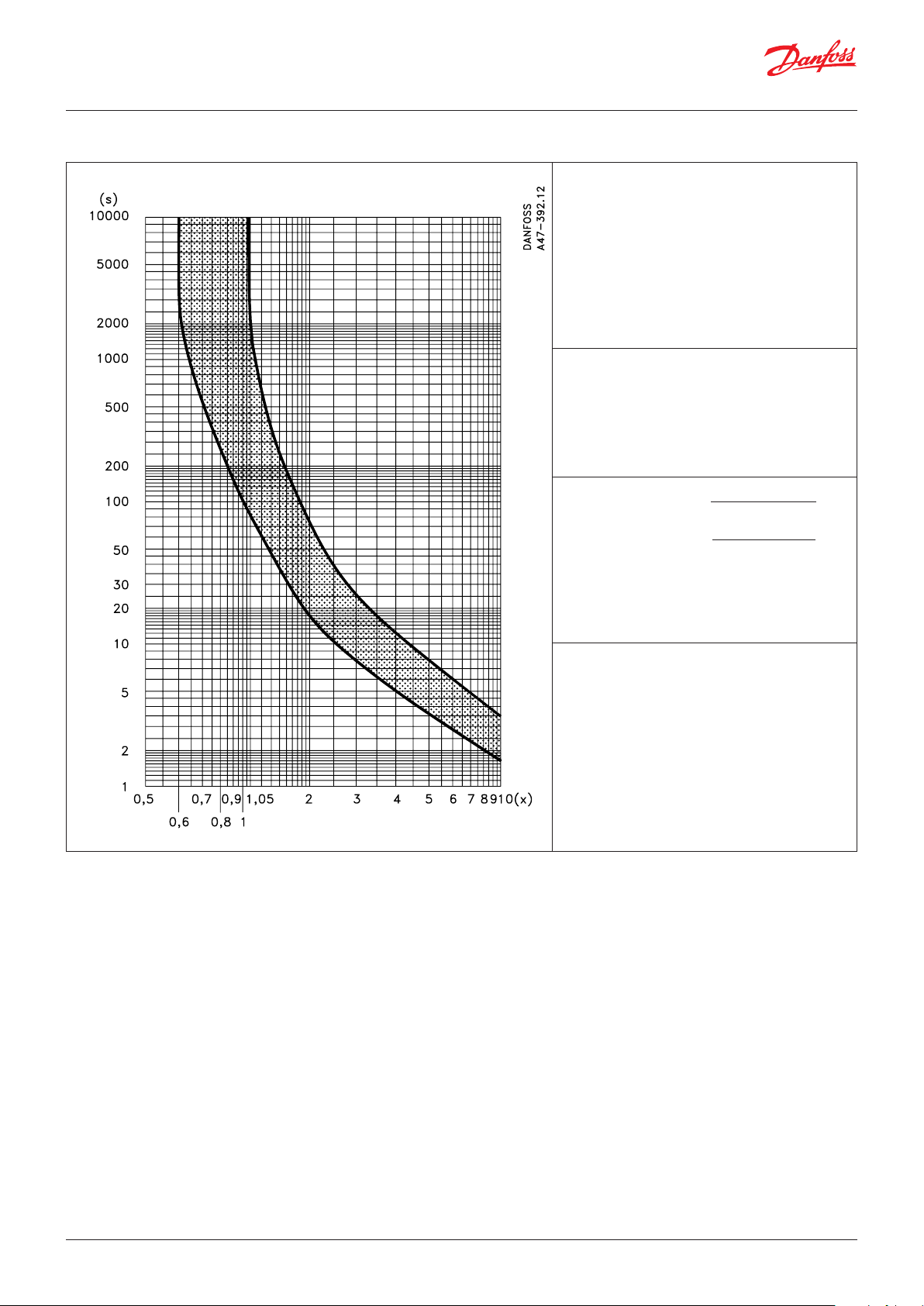

Curvas de disparo

TI 9C-5

3-Sobrecarga trifásica

) Medición corriente de sobracarga

)

Encuentre el factor de sobrecarga (x) dividiendo el valor medido por el valor establecido del motor de sobrecarga térmica (corriente de carga total del motor)

) Encuentre (x) en el eje horizontal y trace una línea

vertical hacia arriba hasta que se interseccione con la curva superior

) Desde el punto de intersección, trace una línea

horizontal hacia la izquierda lea en el eje vertical el tiempo restante hasta que el relé de sobrecarga térmica desconecte el motor

Explicación de los grácos

Curvas de valores medios Curva superior: Parada trifásica y parada de carga

asimétrica en el ajuste mínimo. Curva inferior: Parada de carga asimétrica en el ajuste máx.

Al desconectar desde un estado de funcionamiento caliente, los tiempos de parada son aprox. el 30 % de los valores mostrados. Estos valores se aplican con una temperatura ambiente de 20 °C.

3-Disparo trifásico: x = corriente nominal del motor

Dispado de carga: x = asimétrica

relé de sobrecarga

corriente medida

valor de escala máx. del

corriente medida

Tiempo de disparo 2 < Tp ≤ 10 s a 7.2 x Ie clase 10 A Atención: Normalemente, el relé de sobrecarga térmica

está siempre ajustado según la corriente de carga total del motor.

Dispara de carga asimétrica

) Mida la corriente del motor desde una de las fases

intactas

) Encuentre el factor de sobrecarga (x) dividiendo el

valor medido por el valor máximo de la escala del motor de sobrecarga térmica

) Encuentre (x) en el eje horizontal y trace una línea

vertical hacia arriba hasta que se interseccione con la curva inferior

) Desde el punto de intersección, trace una línea

horizontal hacia la izquierda y lea en el eje vertical el tiempo restante hasta que el relé de sobrecarga térmica desconecte el motor

IC.PD.C10.F4.05 | 520B8100 | 7

Folleto téchnico | Minicontactores, Type CI 5-

Simbolos de contacto e indicaciones de polaridad de los relés de control

Contactos auxiliares

Relé de control (4 NO) CI 5-2 40e

Contacto auxiliar (4 NO) CBN-40

Contacto auxiliar (2 NC) CBN-02

Relé de control (2 NO + 2 NC) CI 5-2 22z

Contacto auxiliar (2 NO + 2 NC) CBN-22

Contacto auxiliar (1 NO + 1 NC) CBN-11

Contacto auxiliar (4 NC) CBN-04

Contactores

Contactores CI 5-5 10, CI 5-9 10, CI 5-12 10

Contactores CI 5-9 M40

Relé de sobrecarga térmica

Contactores CI 5-5 01, CI 5-9 01, CI 5-12 01

8 | 520B8100 | IC.PD.C10.F4.05

Relé de sobrecarga térmica TI 9C-5

Folleto téchnico | Minicontactores, Type CI 5-

Circuito principal

Conexiones, contactos principal

Tipo Método de conexión

CI 5-

TI 9C-5

) Pozidrive n 2 / Tornillo pala n 3

Tornillo1) y arandela de sujeción

Tornillo2) y arandela de sujeción

Unipolar

[mm2] / [AWG] [mm2] [mm2] [Nm] / [lb-in]

1 – 4 / 18 – 12 – 0.75 – 2.5 1.2 / 10.6

0.75 – 4 0.75 – 4 1 – 4 0.8 – 2

) Tornillo H2

Arranque directo, categorías de carga AC-2, AC-3, AC-4

Tipo

CI 5-5

CI 5-9

CI 5-12

230 – 240 V 400 – 415 V 500 V 690 V

A 6.3 4.9 3.9 2.8

kW 1.5 2.2 2.2 2.2

A 11.3 8.5 6.8 4.9

kW 3 4 4 4

A 11.3 11.5 9.2 6.7

kW 3 5.5 5.5 5.5

Cargas nominales a 50Hz, 60 °C

Categoría de carga AC-4 en aproximadamente 200,000 operaciones

Tipo

CI 5-5

CI 5-9

CI 5-12

A 2.3 2 1.9

kW 0.37 0.75 0.75

A 3.9 3.6 3.2

kW 0.75 1.5 1.5

A 3.9 3.6 3.2

kW 0.75 1.5 1.5

230 – 240 V 400 – 415 V 500 V

Multipolar

sin manguito

terminal

Cargas nominales

con manguito

terminal

Par de apriete recomendado

Arranque estrella-triángulo

Type

CI 5-5

230 – 240 V 400 – 415 V 500 V 690 V

A 11.3 8.5 6.8 4.9

kW 3 4 4 4

Cargas nominales a 50 Hz

CI 5-9 A 20 15.5 12.4 8.9

CI 5-12 kW 5.5 7.5 7.5 7.5

Carga óhmica trifásica, categoría de carga AC-1

Tipo

CI 5-5 CI 5-9 CI 5-12

Máx. temperatura de funcionamiento 40 °C (para ambientes sin protección)

230 V 240 V 400 – 415 V 500 V 600 V

A 20 20 20 20 20

kW 8 8.3 14 17 24

Carga óhmica trifásica, categoría de carga AC-1

Tipo

CI 5-5 CI 5-9 CI 5-12

Máx. temperatura de funcionamiento 60 °C (para ambientes protegidos)

230 V 240 V 400 V 415 V 500 V 690 V

A 16 16 16 16 16 16

kW 6.4 6.7 11 12 14 19

Corriente térmica nominal AC-12

Corriente térmica nominal Ith [A]

Tipo

Temperatura ambiente 40 °C Temperatura ambiente 60 °C

24 – 240 V 230 – 500 V 230 – 690 V 24 – 240 V 230 – 500 V 230 – 690 V

CI 5-2 10 10 10 6 6 6

IC.PD.C10.F4.05 | 520B8100 | 9

Folleto téchnico | Minicontactores, Type CI 5-

Categoría de carga AC-15/B600

Tipo

CI 5-2 3 2 1.2 1 0.6

Encendido de transformadores de corriente, AC-6a (50 Hz)

Tipo

CI 5-5

CI 5-9

CI 5-12

Categoría de carga AC-7a, AC-7b, AC-8a

Tipo

CI 5-5 20 20 6 6 11 10

CI 5-9 20 20 11 11 18 15

CI 5-12 20 20 11 11 18 15

24 V / 48 V / 120 V 230 V / 240 V 400 V 480 V / 500 V 600 V / 690 V

Carga del transformador, (factor n = 30, corriente de arranque = n × corriente nominal del transformador)

230 – 240 V 400 V / 415 V 500 V 600 V

A 2.9 2.4 1.8 –

kV A 1.7 1.7 1.7 2

A 5.4 4.1 3.2 –

kV A 2 2.8 2.8 4

A 5.4 5.4 3.2 –

kV A 2 3.4 3.4 5

AC-7a AC-7b AC-8a

230 V 400 V 230 V 400 V 400 V 500 V

Corriente nominale [A]

Corriente de funcionamiento máx. [A]

Conexión de alumbrado

Lámpas incandesc. Lámpas uorescentes AC-5a 220 – 240 V CA

Tipo

CI 5-5 5 18 14.5 750 400

CI 5-9 9 18 14.5 750 400

CI 5-12 9 18 14.5 750 400

Conmutación de carga de corriente continua Categorías de carga DC-3 y DC-5, contactos conectados en serie

Tipo

CI 5-5 5 4 2 0.8 0.15 5 2 0.6 0.1 –

CI 5-9 9 6 3 1.2 0.2 9 3 1 0.1 –

CI 5-12 9 6 3 1.2 0.2 9 3 1 0.1 –

Conmutación de carga de corriente continua Categoría de carga DC-1 a 60 °C, contactos coectados en serie

Tipo

CI 5-5 6 6 6 4 / 1 6 6 0.6 4 6 0.2 0.8 3 0.08 0.2 0.4

CI 5-9 9 9 9 6 / 1.5 8 9 1 6 9 0.3 1.2 4 0.1 0.3 0.6

CI 5-12 9 9 9 6 / 1.5 8 9 1 6 9 0.3 1.2 4 0.1 0.3 0.6

Corrriente de funcion.

a 230 / 240 V

[A]

DC-3, 3 polos en serie, 60 °C DC-5, 3 polos en serie, 60 °C

24 V 48 / 60 V 110 V 220 V 440 V 24 V 48 / 60 V 110 V 220 V 440 V

24 V 48 /60 V 110 V 220 V 440 V

1-polo 2-polos 3-polos 1-polo 2-polos 3-polos 1-polo 2-polos 3-polos 1-polo 2-polos 3-polos 1-polo 2-polos 3-polos

Corriente funcionamiento máx. a 40 °C

[A]

open closed 10 kA 20 kA

Corriente de funcionamiento máx. [A]

Max capacitance [F] at expected shortcircuit

current Icc =

Corriente continua

Tipo

CI 5-2 5 10 2.3 1 0.55 0.27 0.15 0.1

10 | 520B8100 | IC.PD.C10.F4.05

Uso general [A] DC-13/Q600 [A], 1-polo

300 V CA 600 V CA 24 V CA 48 V CA 110 V / 125 V 220 V / 250 V 400 V / 440 V 600 V

Folleto téchnico | Minicontactores, Type CI 5-

Perdida de energía

Coordinación de cortocircuitos

Resistencia de contacto y pérdida de energía

Tipo

CI 5-2 6.5 2.6 1)

CI 5-5 2.2 0.3

CI 5-9 2.2 0.9

CI 5-12 2.2 0.9

) Perdida de potencia 4 polos principales

Tipo

TI 9C-5 Típica 2.15 W Típica 4.87 W

Tipo

CI 5-5

CI 5-9 35 20

CI 5-12 35 20

Impedance típica por polo Perdida de potencia de los 3 polos AC-3/400 V

[m] [W]

Potencia media

Ajuste mín. Ajuste máx.

Coordinación de cortocircuitos (protección interruptor del circuito o fusible máx.)

Fusibles DIN - gG [A] Tipo “1” Tipo “2”

50 kA

Tensión por defecto

disponible

35 16

IC.PD.C10.F4.05 | 520B8100 | 11

Folleto téchnico | Minicontactores, Type CI 5-

Circuito de control

Conexiones

contaoctos auxiliares

Tipo / Aplicación

CI 5- incorporado

CBN para CI 5-

TI 9C-5

Método de conexión

Tornillo y arandela de sujeción

Unipolar Multipolar

[mm2] / [AWG]

1 – 4 / 18 – 12 – 0.75 – 2.5 1.2 / 10.6

0.75 – 2.5 0.75 – 1.5 0.75 – 1.5 0.78 – 1

Contactos auxiliares, categorías de carga AC-15 y AC-12

Tipo

CI 5-

CBN

Observa-

ciones

Contacto

incorporado

Para contacto

CI 5-

24 V – 120 V 240 V 400 V 480 V 500 V 600 V 690 V 40 °C 60 °C

6 3 1.8 1.5 1.4 1.2 1 10 6

3 2 1.2 1 1 0.6 0.6 10 6

Contactos auxiliares, categorías de carga DC-12, DC-13, DC-14

Tipo

CI 5-

CBN

Observa-

ciones

Contacto

incorporado

Para contacto

CI 5-

12 V 48 V

6 4 0.6 0.2 0.08 4 2.5 0.4 0.12 0.05 2.8 1.2 0.55 0.27 0.15

– – – – – – – – – – 2.3 1 0.55 0.27 0.15

DC-12 DC-13 DC-14

110 –

220 –

125 V

250 V

sin manguito terminal

[mm2]

Corriente de funcionamiento máx. [A]

AC-15 AC-12

Corriente de funcionamiento máx. [A]

400 – 440 V

12 V 48 V

110 – 125 V

con manguito terminal

[mm2]

220 –

400 – 440 V

12 V 48 V

250 V

Recomendado par de

apriete

[Nm] / [lb-in]

110 –

220 – 250 V

400 – 440 V

125 V

Consumo de bobina

Potencia de conexión Potencia de retención Tensión de conexión Tensión de desconnexión

Tipo

CA CC CA CC CA CC CA CC

VA W W VA W W V V V V

CI 5- 35 32 3 1) 2.6 2) 5 1.8 3 1) 2.6 2) (0.85 – 1.1) × U

) frío

(0.8 – 1.1) × U

(0.2 – 0.75) × US(0.1 – 0.75) × U

2) caliente

Tiempo de funcionamiento de bobina

Tiempo de apertura Tiempo de cierre

Tipo

CA CC CA AC+RC module CC

CC+diodo integrado

CC+diodo externa

[ms] [ms] [ms] [ms] [ms] [ms] [ms]

CI 5- 15 – 40 18 – 40 15 – 33 15 – 28 6 – 12 8 – 12 35 – 50

Elemento RC (Supresor de carga)

Tipo Observaciones

factor de sobretensión

n = U

/ U

max

RCN Adecuada para CI 5- 1 – 2.5

Circuito de control de carga máx. (sistema de contacto)

Tipo

TI 9C-5

AC-15 DC-13 , gL, gG Bs 88 ipo T

500 V

2 A

200 VA

Carga Fusible máx.

250 V

4A 6A

20 W

12 | 520B8100 | IC.PD.C10.F4.05

UL/ CSA especicaciones

Corriente

de uso

Tipo

CI 5-5 12 9.8 0.5 8 1 6.9 1.5 6 1.5 4.8 3 3.9 3

CI 5-9 15 9.8 0.5 10 1.5 7.8 2 6.8 2 7.6 5 6.1 5

CI 5-12 18 13.8 0.75 12 2 11 3 9.6 3 11 7.5 9 7.5

Estrella-triángulo (60 Hz)

Type

CI 5-5 2.5 2.5 5 5

CI 5-9 3.3 3.3 8.5 8.5

CI 5-12 5 5 12 12

Contactos auxiliares, cargas homologadas por UL/CSA

Tipo Observaciones

CI 5-2

CI 5, 9, 12

CBN Para contacto CI 5- max. 600 B600 max. 600 Q600

general

(carcasa)

[A] [A] [HP] [A] [HP] [A] [HP] [A] [HP] [A] [HP] [A] [HP]

Contacto incorporado

Cargas homologadas por UL/CSA

Potencia nominal (carcasa)

1-Monofásico 3-Trifásico

115 V 230 V 200 V 230 V 460 V 575 V

Potencia nominal [HP]

200 V 230 V 460 V 575 V

CA CC

Tensión nominal

[V] [A] [V] [A]

max. 600 B600 max. 600 Q600

max. 600 A600 max. 600 Q600

Capacidad de la conmutación

ensión nominal [V]

Capacidad de la conmutación

Dimensiones [mm]

Contactor CI 5- Arrancador de motor

CI 5- +TI 9C-5

IC.PD.C10.F4.05 | 520B8100 | 13

Danfoss CI 5 Data sheet [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
