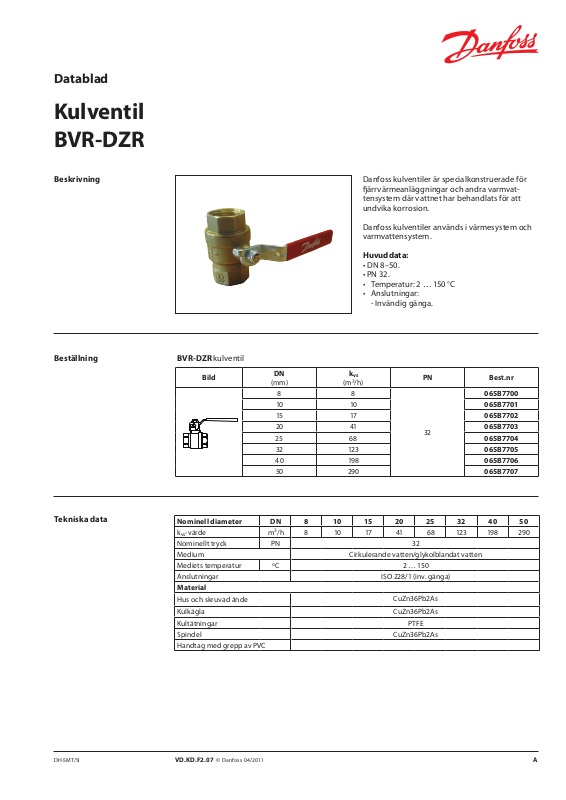

Datablad
Kulventil
BVR-DZR
Beskrivning
Beställning
BVR-DZR kulventil
Danfoss kulventiler är specialkonstruerade för
ärrvärmeanläggningar och andra varmvattensystem där vattnet har behandlats för att
undvika korrosion.
Danfoss kulventiler används i värmesystem och
varmvattensystem.
Huvuddata:
• DN 8–50.
• PN 32.
• Temperatur: 2 … 150 °C
• Anslutningar:
- Invändig gänga.
DN
(mm)
8 8
10 10 065B7701
15 17 065B7702
20 41 065B7703
25 68 065B7704
32 123 065B7705
40 198 065B7706
50 290 065B7707
k
vs
(m3/h)
PN Best.nr
065B7700
32
Tekniska data
DH-SMT/SI VD.KD.F2.07 © Danf oss 04/2011 A
Nominell diameter DN 8 10 15 20 25 32 40 50
-värde m3/h 8 10 17 41 68 123 198 290
k
vs
Nominellt tr yck PN 32
Medium Cirkulerande vatten/glykolblandat vatten
Mediets temperatur
Anslutningar ISO 228/1 (inv. gänga)
Material
Hus och skruvad ände
Kulkägla CuZn36Pb2As
Kultätningar PTFE
Spindel CuZn36Pb2As
Handtag med grepp av PVC
o
C 2 … 150
CuZn36Pb2As
Datablad BVR-DZR kulventil
Tryck-/flödes- och tryck-/
temperaturdiagram
∆p
(mm ca)
kPa
DN 8 10 15 20 25 32 40 50
70
60
50
40
30
20
10
DN 8, 10
DN 15
DN 20, 25
DN 32, 40, 50
-20 0 20 40 60 80 100 120 140 160 180
o
(
Q (l/min)
C)
Konstruktion
1. Ventilhus
2. Skruvad ände
3. Kulkägla
4. Kultätningar
5. Spindel
6. O-ring
7. Bricka
8. Handtag
9. Bricka
10. Låsmutter
2 VD.KD.F2.07 © Danf oss 04/2011 DH-SMT/SI
Datablad BVR-DZR kulventil
Mått
DN
10 65 34 47 12,5 20 0,12
15 90 47,5 55 14 25 0,18
20 90 52 60 14,5 31 0,28
25 110 56,5 74 17 38 0,46
32 110 65,5 81,5 17,5 47 0,71
40 150 81 95,5 18 54 1,06
50 150 88 112,5 20 66 1,59
a B C D CH Vik t
mm
8 65 34 45 11,5 18 0,11
(kg)
DH-SMT/SI VD.KD.F2.07 © Danf oss 04/2011 3
Datablad BVR-DZR kulventil
E-mail: danfoss@danfoss.se
www.danfoss.com/sweden
